2 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. Z MEGJEGYZÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 1

3 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

4 Tartalomjegyzék A Rendeltetésszer használat... 7 B A járm leírása Alkalmazási leírás A menetirány meghatározása A részegységek leírása és m ködésleírás A részegységek áttekintése Részegységek leírása M szaki adatok Teljesítményadatok Súly Gumiabroncs Méretek EN szabványok Alkalmazási leírás Jelölés és típustáblák A targonca típustáblája Targonca terhelési diagramja (teherbírás) C Szállítás és els üzembe helyezés Darus berakodás A targonca szállítás közbeni biztosítása Els üzembe helyezés A targonca mozgatása saját hajtás nélkül D Akkumulátor karbantartás, újratöltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok 25 2 Akkumulátortípusok Az akkumulátor hozzáférhet vé tétele Az akkumulátort fel kell tölteni Az akkumulátor ki- és beszerelése A vezet kijelz felülete Akkumulátor lemerülésjelz Akkumulátortöltés-felügyelet

5 E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása A vezet hely hajtásirányban található kezel állása Második kezel állás (o) teherirányba Pótlöket kezel elemek EKS 110 gyalogvezérlés targonca oldalkorláttal Biztonsági vészkapcsoló és biztonsági korlát A targonca üzembe helyezése A napi üzembe helyezés el tti szemrevételezéses ellen rzések és tevékenységek A targonca bekapcsolása A második kezel állás kezel pultjának egyéni felszerelése Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok VÉSZLEÁLLÍTÓ, vezetés, kormányzás, fékezés Haladás Gyalogvezérlés nyomógomb-üzemben (o) A vezet hely emelése és süllyesztése Emelés és süllyesztés pótlöket Emelés és süllyesztés gyalogvezérlés nyomógomb-üzem esetén A vezet állóhelyének emelése és süllyesztése emelésletiltással (o) Rakományegységek felvétele és lerakása Az emel villák beállítása (o) Járható teherrész raklaphatárolóval (o) A járm biztonságos parkolása Közlekedés keskeny kiszolgálási folyosón Sínvezetés targonca (o) járatfelismeréssel (o) Vészsüllyesztés A kijelz elemei A vezet kijelz felülete Kezel billenty (CANCODE) (o) Kódzár Paraméterek Paraméterbeállítások Targoncaparaméterek módosítása Zavarelhárítás F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Szervizelés és átvizsgálás Karbantartási ellen rz lista Ken - és üzemanyagok, kenési útmutató Kenési útmutató A ken - és üzemanyagok biztonságos kezelése Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targoncát el kell készíteni a karbantartási és szervizelési m veletekhez

6 6.2 A kerékanyák meghúzása Oszloprögzítés le- és felszerelése Az elüls burkolat le- és felszerelése Elektromos rendszer Az elektromos biztosítékok ellen rzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Az üzemen kívül helyezés alatt szükséges tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás

7 6

8 Függelék JH trakciós akkumulátor üzemeltetési utasítása Z A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

9 H

10 A Rendeltetésszer használat FIGYELMEZTETÉS! Az Ipari targoncák rendeltetés- és szabályszer használatára vonatkozó irányelv (VDMA) cím el írás a jelen készülék szállítási terjedelmének része. Ez a használati utasítás része és feltétlenül betartandó. Az országos el írások korlátozás nélkül érvényesek. A jelen üzemeltetési útmutatóban leírt járm olyan, nem kötött pályás anyagmozgató eszköz, amely egységrakományok emelésére és szállítására alkalmas. A targoncát az útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. Mindenek el tt kerülni kell a targonca túlterhelését, amelyet túlsúlyos vagy nem egyenletesen elrendezett rakományok felvétele idézhet el. A targoncára rögzített típustáblán vagy terhelési diagramon feltüntetett maximális megengedett terhelhet ségi érték betartása kötelez. A targoncát nem szabad t zveszélyes, robbanásveszélyes, korróziót okozó vagy nagy portartalmú környezetben üzemeltetni. Ezenkívül a targonca nem használható elektromos berendezések védelem nélküli, aktív állapotú alkatrészei közelében. Az üzemeltet kötelezettségei Üzemeltet alatt az útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltet az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerz déses megállapodásnak megfelel en. Az üzemeltet nek feltétlenül biztosítania kell, hogy a targoncát csak megfelel módon használják úgy, hogy az ne jelentsen életveszélyt, balesetveszélyt használójára illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi használója elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. FIGYELMEZTETÉS! A jelen használati útmutató figyelmen kívül hagyásával jótállásunk megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a garancia tárgyán. Tartozékok felszerelése Olyan kiegészít felszerelések rá-, illetve beszerelése, amelyek befolyásolják a targonca m ködését, vagy ezeket a funkciókat kiegészítik, csak a gyártó írásos engedélye alapján történhet. Ha szükséges, a helyi hatóságok jóváhagyásával is rendelkezni kell. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 7

11 8

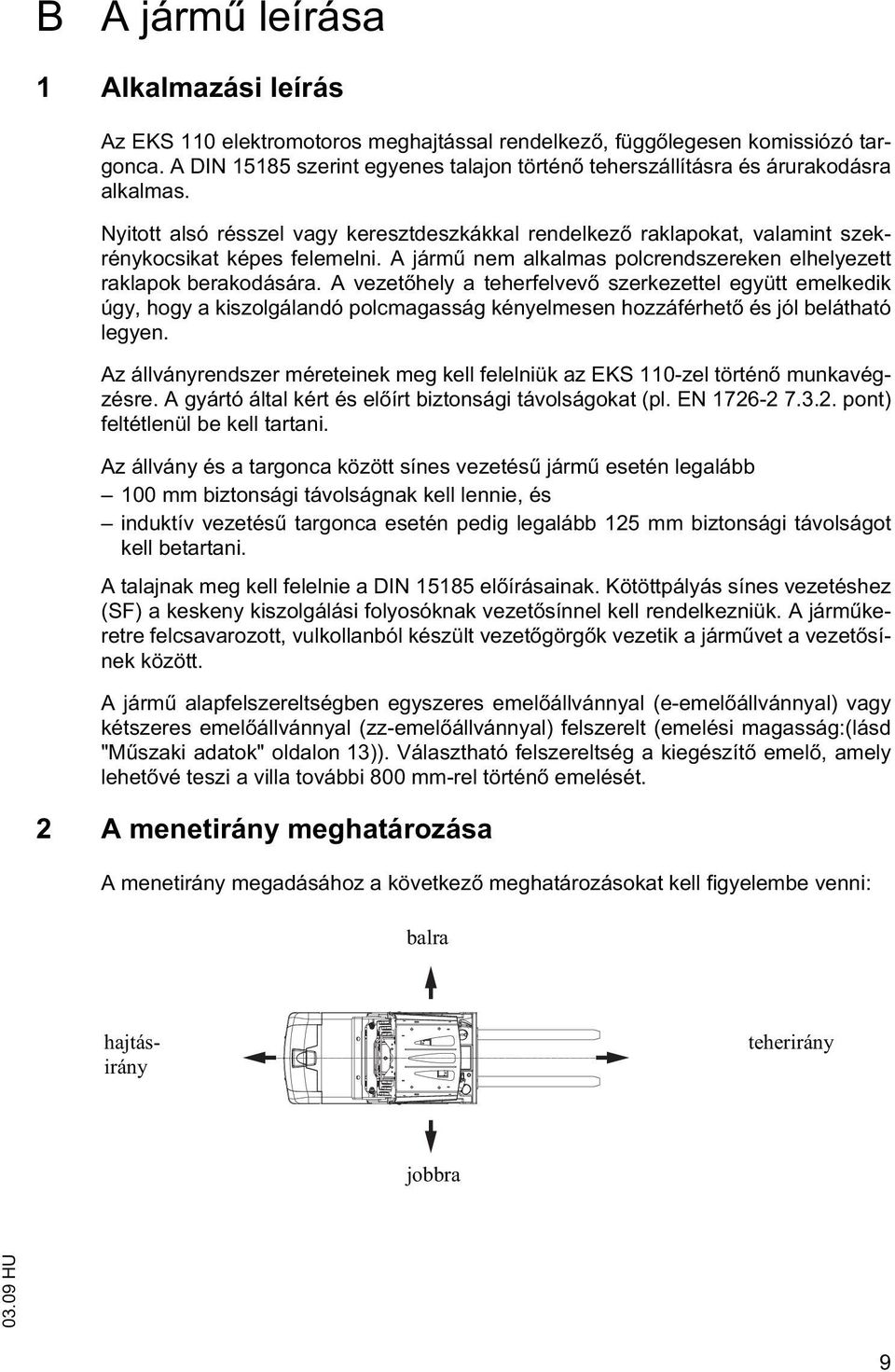

12 B A járm leírása 1 Alkalmazási leírás Az EKS 110 elektromotoros meghajtással rendelkez, függ legesen komissiózó targonca. A DIN szerint egyenes talajon történ teherszállításra és árurakodásra alkalmas. Nyitott alsó résszel vagy keresztdeszkákkal rendelkez raklapokat, valamint szekrénykocsikat képes felemelni. A járm nem alkalmas polcrendszereken elhelyezett raklapok berakodására. A vezet hely a teherfelvev szerkezettel együtt emelkedik úgy, hogy a kiszolgálandó polcmagasság kényelmesen hozzáférhet és jól belátható legyen. Az állványrendszer méreteinek meg kell felelniük az EKS 110-zel történ munkavégzésre. A gyártó által kért és el írt biztonsági távolságokat (pl. EN pont) feltétlenül be kell tartani. Az állvány és a targonca között sínes vezetés járm esetén legalább 100 mm biztonsági távolságnak kell lennie, és induktív vezetés targonca esetén pedig legalább 125 mm biztonsági távolságot kell betartani. A talajnak meg kell felelnie a DIN el írásainak. Kötöttpályás sínes vezetéshez (SF) a keskeny kiszolgálási folyosóknak vezet sínnel kell rendelkezniük. A járm keretre felcsavarozott, vulkollanból készült vezet görg k vezetik a járm vet a vezet sínek között. A járm alapfelszereltségben egyszeres emel állvánnyal (e-emel állvánnyal) vagy kétszeres emel állvánnyal (zz-emel állvánnyal) felszerelt (emelési magasság:(lásd "M szaki adatok" oldalon 13)). Választható felszereltség a kiegészít emel, amely lehet vé teszi a villa további 800 mm-rel történ emelését. 2 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: balra hajtásirány teherirány jobbra 9

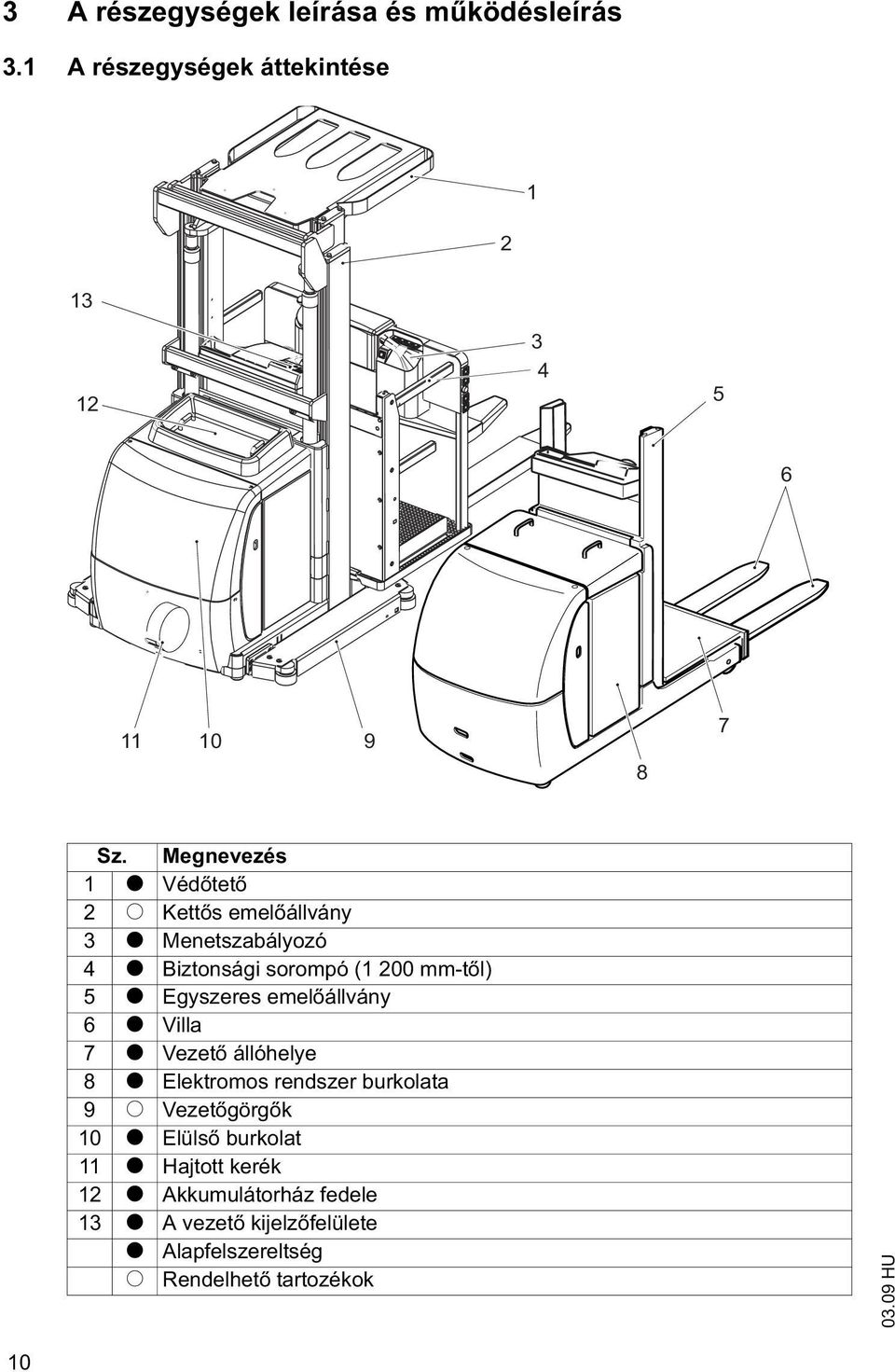

13 3 A részegységek leírása és m ködésleírás 3.1 A részegységek áttekintése Sz. Megnevezés 1 t Véd tet 2 o Kett s emel állvány 3 t Menetszabályozó 4 t Biztonsági sorompó (1 200 mm-t l) 5 t Egyszeres emel állvány 6 t Villa 7 t Vezet állóhelye 8 t Elektromos rendszer burkolata 9 o Vezet görg k 10 t Elüls burkolat 11 t Hajtott kerék 12 t Akkumulátorház fedele 13 t A vezet kijelz felülete t Alapfelszereltség o Rendelhet tartozékok 10

14 3.2 Részegységek leírása Biztonsági berendezések A targonca zárt járm karosszériával rendelkezik. A hajtott kereket stabil ütközésvéd védi. A vezet állóhelye lökéscsillapítással rendelkezik. A vezet t védi a véd tet az esetleg lehulló darabok ellen. A vezet hely két oldalán elhelyezett biztonsági ajtó mm-es emelési magasság felett megszakítja valamennyi járó- és emel mozgatást. Keskeny járatokban a Sínvezetés és járatfelismer üzemmódban (o) kiegészít leg meg kell nyomni a Kétkezes irányítás gombot (o) a haladómozgatáshoz és az emeléshez. A kétkezes irányítás megakadályozza, hogy a vezet járó- vagy emel mozgatás során a polcok közé nyúljon. VÉSZKIKAPCSOLÓ: A VÉSZLEÁLLÍTÓ m ködtetésekor üzemen kívül helyezi az összes elektromos funkciót. A járm felépítése Ez a háromkerek járm a zárt karosszérián belül kormányzott hajtott kerékkel rendelkezik. A könnyen nyitható burkolat, a felhajtható akkumulátorház fedél és az elektromos rendszer könnyen levehet burkolata biztosítja valamennyi berendezés könny hozzáférhet ségét. Fékezés A fékezés üzemmód akkor kapcsol be, ha a vezet a menetszabályozóval (ellenáramú fékkel) a menetirányt átkapcsolja, vagy elengedi a menetszabályozót (kigurulófék). Az elektromos berendezés lekapcsolásakor a rugóer tárolós fék rögzít fékként hat. Kormánymû A kormányzási tartomány mindkét irányban 90. A kormánykerék elektromosan hat a kormánym motorjára. A homlok-fogaskerékhajtás továbbítja a kormány mozgását a hajtott kerékre. Sínvezetés és járatfelismer üzemmódban (o) a kormány automatikusan egyenes helyzetben marad. Hidraulika rendszer Az emelés funkció bekapcsolásával bekapcsol a szivattyúberendezés, és az olajtartályból az emel hengerhez szállítja a hidraulika olajat. Egy hidraulikus tartály és egy mennyiségszabályozó szelep teszi lehet vé az emelés és süllyesztés csillapítását. Emel berendezés A targonca hegesztett kivitel, egyszeres emel szerkezettel rendelkezik. Az állóhellyel és villával felszerelt tehercsúszka gördül csapágyas görg kön mozog a súrlódási veszteség és az elektromos fogyasztás csökkentése érdekében. Az emelés a hidraulikus hengerek kitolásával történik. A kiegészít emelés üzemmódban ( (o) a villa emelése középre rendezett emel hengerrel történik egy terel lánc révén. A járm felszerelhet kétszeres emel állvánnyal. Kezel - és kijelz elemek A kezel elemek és a jelz m szer áttekinthet elrendezésben található meg a vezet helyen. Menetszabályozó vezérli a járm sebességét. Az emelés, süllyesztés és kürt funkciók fogásváltás nélkül gombbal kezelhet k. Z járulékos emel vel rendelkez felszereltség esetén (o) a járulékos emel emelés/süllyesztés kezel je értelemszer en a (járulékos emel n) rakományoldalon található. A vezet kijelz felülete kijelzi 11

15 az akkumulátor töltöttségi állapotát, az üzemórák számát valamint a szerviz- és diagnózisadatokat. A kormánykerék helyzetkijelz je a hajtott kerék aktuális kormányszögér l tájékoztat. 12

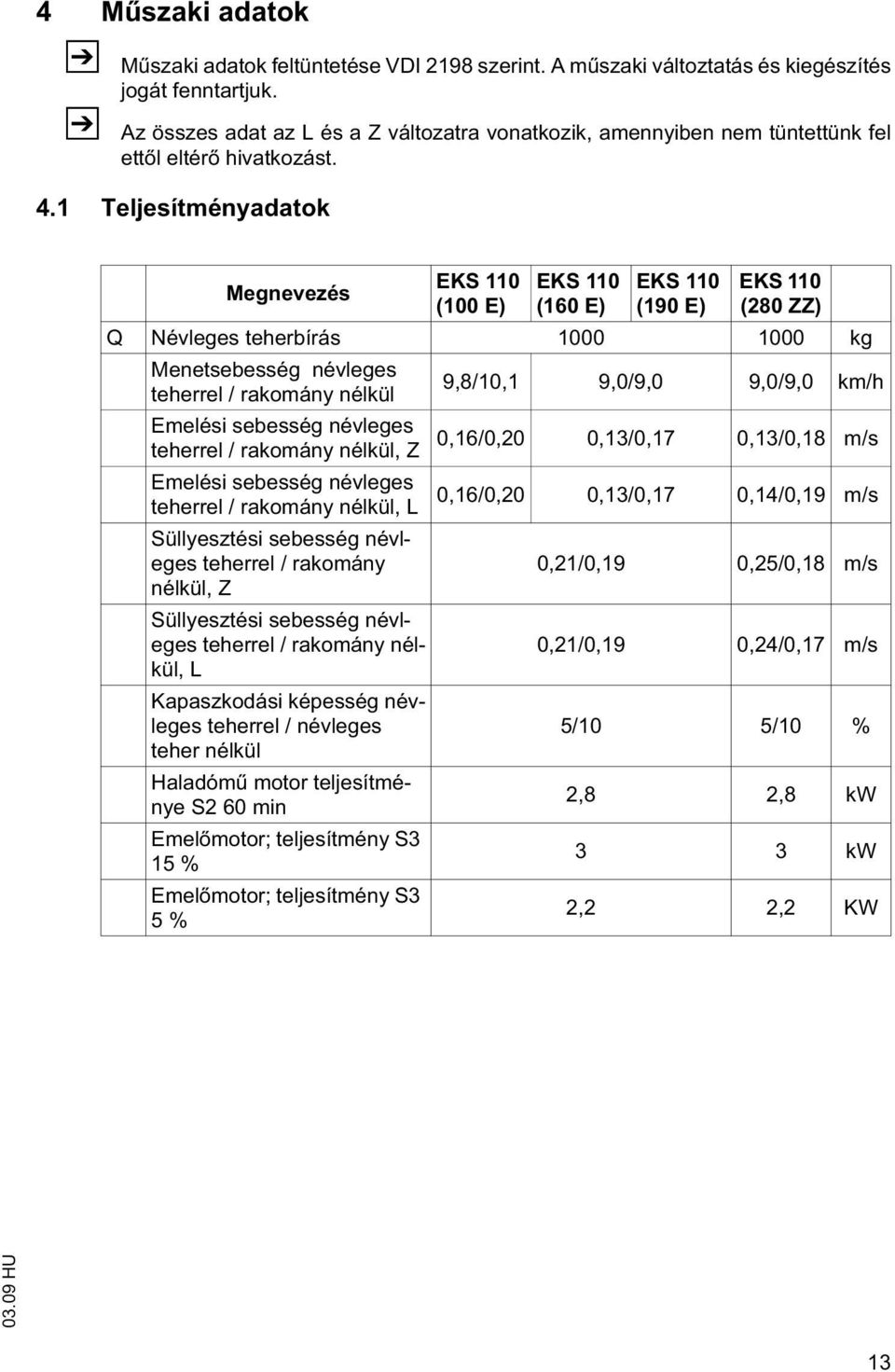

16 4 M szaki adatok Z M szaki adatok feltüntetése VDI 2198 szerint. A m szaki változtatás és kiegészítés jogát fenntartjuk. Z Az összes adat az L és a Z változatra vonatkozik, amennyiben nem tüntettünk fel ett l eltér hivatkozást. 4.1 Teljesítményadatok Megnevezés EKS 110 (100 E) EKS 110 (160 E) EKS 110 (190 E) EKS 110 (280 ZZ) Q Névleges teherbírás kg Menetsebesség névleges teherrel / rakomány nélkül 9,8/10,1 9,0/9,0 9,0/9,0 km/h Emelési sebesség névleges teherrel / rakomány nélkül, Z 0,16/0,20 0,13/0,17 0,13/0,18 m/s Emelési sebesség névleges teherrel / rakomány nélkül, L 0,16/0,20 0,13/0,17 0,14/0,19 m/s Süllyesztési sebesség névleges teherrel / rakomány 0,21/0,19 0,25/0,18 m/s nélkül, Z Süllyesztési sebesség névleges teherrel / rakomány nélkül, 0,21/0,19 0,24/0,17 m/s L Kapaszkodási képesség névleges teherrel / névleges 5/10 5/10 % teher nélkül Haladóm motor teljesítménye S2 60 min 2,8 2,8 kw Emel motor; teljesítmény S3 15 % 3 3 kw Emel motor; teljesítmény S3 5 % 2,2 2,2 KW 13

17 4.2 Súly Megnevezés EKS 110 (100 E) Önsúly akkumulátorral L/Z 1756/ 1859 Tengelyterhelés teherrel elöl/ hátul (akkumulátorral) Z Tengelyterhelés teher nélkül elöl/hátul (akkumulátorral) Z Tengelyterhelés teherrel elöl/ hátul (akkumulátorral) L Tengelyterhelés teher nélkül elöl/hátul (akkumulátorral) L 481/ / / / 678 EKS 110 (160 E) 1934/ / / / / 834 EKS 110 (190 E) 1970/ / / / / 862 EKS 110 (280 ZZ) 2270/ / / / / 965 kg kg kg kg kg 4.3 Gumiabroncs Megnevezés Érték Gumiabroncs Vulkollan d1 Abroncsméret elöl 230x80 mm d2 Abroncsméret hátul 150x30 mm 14

18 4.4 Méretek h4 C h y h7 s l Q h9 h13 h3 h12 h6 l2 l1 Wa b1 b5 b11 e a/2 a/2 Ast Megnevezés EKS 110 (100 E) EKS E) EKS 110 (190 E) EKS 110 (280 ZZ) c Tehersúlypont távolsága mm 15

19 x Tehertávolság mm y Tengelytáv mm h Az emel állvány magassága 1 behúzott pozícióban mm h 3 Emelés mm h 4 Az emel állvány magassága kitolt pozícióban (h 1 +h 3 ) mm h6 A véd tet magassága mm h Ülésmagasság / vezet hely 7 szintje mm h 9 Z pótemel mm Vezet hely szintje megemelt h 12 állapotban (h 3 +h 7 ) mm h 13 Süllyesztési magasság mm Ast Ast Munkafolyosó szélessége hosszában elhelyezett 800 x 1200-as raklap 2 esetén Munkafolyosó szélessége hosszában elhelyezett 1000 x 1200-as raklap 2 esetén mm mm b 1 / b 2 Teljes szélesség mm b Kerékkarok és rakodófelület 4 közötti szélesség mm b 5 Küls villatávolság mm b 11 Nyomtáv, hátul mm I 1 Teljes hossz L/Z mm I Hosszúság, beleértve a villa 2 hátoldalát L/Z mm I 3 Vezet hely hossza L/Z 775/ /710 mm I Villahossz 800 mm Wa Fordulási sugár mm s /e / l s /e / l m 1 Megnevezés Villaméretek L 60 / 160 / 1200 Villaméretek Z 65 / 160 / 1200 Hasmagasság teherrel az emel állvány alatt EKS 110 (100 E) EKS E) EKS 110 (190 E) EKS 110 (280 ZZ) 60 / 160 / / 160 / 1200 mm mm mm a Biztonsági távolság mm 16

20 Megnevezés Villakeret ISO 2328, A,B osztály/típus EKS 110 (100 E) EKS E) EKS 110 (190 E) FEM 2A (rendelhet ) 1véd tet vel felszerelt járm esetén (o) +570 mm 2 raklaphely el tti forgatáshoz a VDI 2198 szerint (diagonális módszer) EKS 110 (280 ZZ) 17

21 4.5 EN szabványok Tartós zajszint EKS 110: 61 db(a) az EN szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. Z A folyamatos zajszint szabvány szerinti átlagérték, és figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Vibráció EKS 110: 0,81 m/s² az EN szabvány szerint Z A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függ leges irányban. A rezgésgyorsulás állandó sebesség mellett a küszöbön történ áthaladáskor kerül kiértékelésre. Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Z Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ, bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. 4.6 Alkalmazási leírás Környezeti h mérséklet 5 C bis 40 C közötti üzemeltetés esetén Z Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 18

22 Jelölés és típustáblák A figyelmeztetéseket és utasításokat tartalmazó tábláknak, a felakasztási pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, szükség esetén azokat fel kell újítani Sz. Megnevezés 14 Tilos az állványon keresztülnyúlni! tiltó tábla 15 Járm típustáblája 16 Teherbírástábla, teherbírás / tehersúlypont / emelési magasság 17 Vizsgamatrica (o) 18 Nyírás / becsíp dés veszély figyelmeztet tábla 19 A teherfelvev alá lépni tilos tiltó tábla 20 Vigyázat! Nyomógombüzem figyelmeztet tábla 21 A járm vel nem szállítható második személy tiltó tábla 22 Vigyázat! Kisfeszültség elektronika figyelmeztet tábla 23 Emelési pont darus rakodáshoz 24 Emelési pont a kocsi emeléséhez 19

23 5.1 A targonca típustáblája Sz. Megnevezés Sz. Megnevezés 25 Típus 31 Gyártó 26 Sorozatszám 32 Min./max. akkumulátorsúly kgban 27 Névleges teherbírás kg-ban 33 Hajtóteljesítmény kw-ban 28 Akkumulátorfeszültség V-ban 34 Tehersúlypont távolsága mm-ben 29 Önsúly akkumulátor nélkül kg-ban 35 Gyártási év 30 Gyártó logója 36 Rendelhet tartozék Z A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot. A targonca sorozatszámát a típustáblába és a járm keretbe bélyegeztük. 5.2 Targonca terhelési diagramja (teherbírás) A teherbírástábla (16) adja meg a járm Q kg teherbírását függ leges állvány esetén. Táblázatos formában mutatja meg, hogy mekkora a maximális teherbíróképesség egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a kívánt H emelési magasság (mm-ben). Példa a maximális teherbírás kiszámítására: Ha a D tehersúlypont 600 mm és a H maximális emelési magasság pedig 1000 mm, kkor a Q maximális teherbírás 1000 kg. 20

24 C Szállítás és els üzembe helyezés 1 Darus berakodás A targonca daruval történ rakodása FIGYELMEZTETÉS! A daruval történ berakodás szakszer tlen elvégzése balesetet okozhat! Nem megfelel emel szerszámok alkalmazása és azok szakszer tlen használata esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát és az emel állványt emelés közben ne lökje meg, ill. ügyeljen arra, hogy azok csak ellen rzött mozgást végezzenek! Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát és az emel állványt. A targonca és az emel állvány berakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. A daruval történ berakodás során viseljen biztonsági véd cip t. Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába, ill. ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel szerkezetet szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A rögzít eszközöket csak az el írt terhelési irányban szabad alkalmazni. A lánc rögzít eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt tartozékkal. El feltételek A teheremel szerkezet legyen leengedve A kulcsos kapcsoló KI állásban legyen Húzza ki a kulcsot, kódzár esetén nyomja meg az O nyomógombot A VÉSZLEÁLLÍTÓ legyen KI állásban Szükséges szerszám és anyag Emel szerkezet Darulánc Eljárásmód A járm vet parkolja le biztonságosan, (lásd "A járm biztonságos parkolása" oldalon 62). a daru láncát rögzítse a csatlakozási pontokon (1) és (2). A targonca most már készen áll a daruval történ berakodásra

25 2 A targonca szállítás közbeni biztosítása A targonca rögzítése a szállításhoz FIGYELMEZTETÉS! Véletlenszer elmozdulás a szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balaseteket idézhet el. A berakodást csak külön erre a feladatra kiképzett szakemberekkel szabad elvégezni a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A teherautónak, ill. a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel kell biztosítani a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú feszít - vagy rögzít hevedereket használjon. El feltételek A teherfelvev szerkezet legyen lesüllyesztve A kulcsos kapcsoló KI állásban legyen Húzza ki a kulcsot, kódzár esetén nyomja meg az O nyomógombot A VÉSZLEÁLLÍTÓ legyen lenyomva Kösse le az akkumulátor csatlakozóját Szükséges szerszám és anyag Feszít hevederek/hevederek Eljárásmód Állítsa le biztonságosan a teherautót vagy a pótkocsit. Legalább 4 hevedert 2-t balra és 2-t jobbra (4, 5) - kell csatlakoztatni az emel állványra. A targonca most már készen áll a szállításra. 22

26 3 Els üzembe helyezés Z Els üzembe helyezés el készítése Eljárásmód Ellen rizni kell a felszerelés teljességét. Szükség esetén az akkumulátort be kell szerelni, (lásd "Az akkumulátor ki- és beszerelése" oldalon 29) A járm vet csak akkumulátorárammal szabad hajtani! Az egyenirányított váltóáram kárt okoz az elektronikus alkatrészekben. Az akkumulátor kábelkapcsolatainak (vontatókábeleknek) rövidebbnek kell lenniük 6 méternél. Töltse fel az akkumulátort, (lásd "Az akkumulátort fel kell tölteni" oldalon 28) A járm vet most üzembe lehet helyezni, (lásd "A targonca üzembe helyezése" oldalon 43). 23

27 4 A targonca mozgatása saját hajtás nélkül Fék meglazítása VIGYÁZAT! A targonca kontrollálatlanul mozoghat Tilos a féket emelked n vagy lejt n meglazítani. A féket a célponton ismét légteleníteni kell. Tilos a targoncát leveg vel meglazított fékkel leparkolni. Szükséges szerszám és anyag Két M5x42 imbuszkulcs Hatlapú imbuszkulcs Eljárásmód A f kapcsolót KI állásba kell fordítani. A kulcsos kapcsolót a KI állásba kell kapcsolni és a kulcsot ki kell húzni. A járm vet biztosítani kell elgurulás ellen. Az elüls burkolatot (6) fel kell nyitni és le kell venni, (lásd "Az elüls burkolat leés felszerelése" oldalon 98). Két darab M 5 x 42 imbuszcsavart (7) csavarjon be ütközésig és húzza fel az alaplemezt. A fék kilazul és a járm mozgatható lesz. 7 6 A fék légtelenítése Eljárásmód A két M5x42 imbuszcsavart (7) csavarja ki ismét- Szerelje fel és zárja le ismét az elüls burkolatot (6). A fékállapot ismét helyreállt. 24

28 D Akkumulátor karbantartás, újratöltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az akkumulátor és az akkumulátortölt állomás gyártójának el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A töltésre felállított targonca legalább 2 m-es körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A töltési helynek megfelel en szell ztetettnek kell lennie. A t zoltó készülékeknek készenlétben kell állniuk. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus véd zsírral, és er sen meg kell húzni. VIGYÁZAT! Az akkumulátorház fedelének lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. A kábelek sérülése rövidzárlatot okozhat. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 25

29 Általános információk az akkumulátorok kezeléséhez FIGYELMEZTETÉS! Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy a szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül, vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesíteni kell. Csak zárt akkumulátortekn vel ellátott telepet szabad használni. Tartsa be a törvényi el írásokat. FIGYELMEZTETÉS! A nem megfelel akkumulátorok használata balesetet okozhat A telep súlya és méretei jelent sen befolyásolják a targonca stabilitására és teherbírására. Az akkumulátorkialakítás módosítása csak a gyártó hozzájárulásával megengedett, mivel kisebb akkumulátorok beszerelése esetén kiegyenlít súlyok szükségesek. Az akkumulátor cseréjénél, ill. beszerelésénél ügyelni kell arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia ((lásd "A járm biztonságos parkolása" oldalon 62)). 26

30 2 Akkumulátortípusok A kivitelt l függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Z Akkumulátortípus Kapacitás Súly 24 V-os akkumulátor (gondozásmentes) 4 EPzV 480 Ah 480 kg 24 V-os akkumulátor 4 EPzS 560 Ah 24 V-os akkumulátor 4 EPzS 620 Ah 24 V-os akkumulátor (csökkentett karbantartási igény ) 4 EPzW 560 Ah Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. A telep súlya és méretei jelent sen befolyásolják a járm üzembiztonságát. A telep felszereltségében történ változtatás csak a gyártó hozzájárulásával megengedett. 3 Az akkumulátor hozzáférhet vé tétele El feltételek A teheremel szerkezet legyen leengedve A kulcsos kapcsoló KI állásban legyen Húzza ki a kulcsot, kódzár esetén nyomja meg az O nyomógombot A VÉSZLEÁLLÍTÓ legyen KI állásban 1 2 Z Eljárásmód Az akkumulátorház fedelét (1) a két fogantyúnál (2) megfogva ütközésig felfelé kell hajtani. A fedelet saját súlya tartja ebben a pozícióban. A burkolatokat és csatlakozókat a targonca üzembe helyezése el tt üzemkész állapotba kell visszaállítani. Az akkumulátorház fedelét a fogantyúknál (2) fogva zárni kell. 27

31 4 Az akkumulátort fel kell tölteni Az akkumulátor feltöltése FIGYELMEZTETÉS! A töltéskor keletkez gázok robbanásveszélyesek Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és nem szabad meggyulladnia. Az akkumulátortölt állomás tölt kábelének az akkumulátordugóhoz történ csatlakoztatása, ill. az onnan történ levétele csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozót, hogy nincs-e látható sérülése. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során a megfelel szell zés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A töltésre felállított targonca legalább 2 m-es körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zoltó készülékeknek készenlétben kell állniuk. Ne tegyen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül be kell tartani. El feltételek Az akkumulátor legyen szabaddá téve. Az akkumulátortölt legyen kikapcsolva. Eljárásmód Az akkumulátorcsatlakozót (3) ki kell húzni. Az esetleg meglév szigetel lapot el kell távolítani az akkumulátorról. Az akkumulátortölt állomás tölt kábelét (4) csatlakoztatni kell az akkumulátor dugójához (3). Kapcsolja be a tölt készüléket. Töltse fel az akkumulátort az akkumulátor és a tölt állomás gyártójának el írásai szerint. Ezzel folyamatban van az akkumulátor töltése

32 5 Az akkumulátor ki- és beszerelése Az akkumulátor kiszerelése FIGYELMEZTETÉS! Az akkumulátor ki- és beszerelése során fennálló balesetveszély Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szerepl, Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések c. szakasz el írásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági véd cip t. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelel teherbírású darulánccal végezzen. A m velet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserél állvány, akkumulátorcserél állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. El feltételek Parkolja le a targoncát. Az akkumulátort tegye szabaddá, (lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 27). Az akkumulátor legyen lekötve. Szükséges szerszám és anyag Daru, ill. villástargonca Darulánc Akkumulátor csereállomás (o) Eljárásmód 29

33 Az akkumulátorretesz szorítókarját (6) forgassa át 180 -kal az óramutató járásával ellentétes irányba. Felfelé húzza ki az akkumulátorreteszt. Kiszerelés csereállomással (o) Húzza ki az akkumulátort oldalirányba a targoncából. Be kell tartani az akkumulátor csereállomás használati útmutatóját. Kiszerelés daruval, ill. villástargoncával A darulánc kampóját rögzíteni kell a csatlakozófüleken (5). Ha meglazul a darulánc, akkor ne essen az akkumulátorcellákra. Az akkumulátort lassan és óvatosan ki kell emelni a targoncából. Ezzel befejezte az akkumulátor kiszerelését Az akkumulátor beszerelése El feltételek Parkolja le a járm vet. Távolítsa el az akkumulátorreteszt. Szükséges szerszám és anyag Daru, ill. villástargonca Darulánc Akkumulátor csereállomás (o) Eljárásmód Beszerelés daruval, ill. villástargoncával A darulánc kampóját rögzíteni kell a csatlakozófüleken (5). Ha meglazul a darulánc, akkor ne essen az akkumulátorcellákra. Az akkumulátort lassan és óvatosan le kell engedni a targoncába. Beszerelés csereállomással Az akkumulátor csereállomást az akkumulátorral az akkumulátortér elé kell helyezni. Az akkumulátort tolja az akkumulátortérbe ütközésig. Helyezze fel az akkumulátorreteszt. Az akkumulátorretesz szorítókarját (6) forgassa át 180 -kal az óramutató járásával megegyez irányba. Kösse össze rá az akkumulátor csatlakozóját (3) a targoncával. Ellen rizze az összes kábel- és dugaszos csatlakozót, hogy nincs-e azokon szemmel látható sérülés. Zárja le az akkumulátorfedelet. A targonca az akkumulátor beszerelését követ en ismét üzemkész. 30

34 6 A vezet kijelz felülete 6.1 Akkumulátor lemerülésjelz Z Az akkumulátor töltési állapotát a targonca vezet képerny jén látható akkumulátorjel (7) mutatja. Ha az akkumulátor lemerült az engedélyezett szintre, akkor az akkumulátor jele (7) üresen jelenik meg. Az akkumulátor töltöttségét mutató kijelz (8) alapbeállítása standard akkumulátorra történik Akkumulátortöltés-felügyelet A maradékkapacitás túllépése esetén az emel m ködése kikapcsol. Megjelenik a megfelel kijelzés a kijelz felületen (9). Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70%-os töltéssel rendelkezik. 9 31

35 32

36 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Z Vezet i jogosultság A targoncát csak olyan alkalmas személyek használhatják, akik képesítést kaptak a targoncavezetésre, az üzemeltet nek vagy megbízottjának a vezetésben és a terhek kezelésében szerzett képességükr l számot adtak, és akiket kimondottan megbíztak a targoncavezetéssel. A gépkezel jogai, kötelességei és viselkedése A gépkezel nek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelel képzésben kell részesülnie, és tisztában kell lennie a jelen használati utasítás tartalmával. A kezel nek a szükséges jogosultságokat meg kell kapnia. A gyalogvezérlésû szintenjáró szállítógépek kezelésénél biztonsági védõcip t kell viselni. Jogosulatlan használat tilalma Munkaid alatt a targoncáért a gépkezel felel s. Meg kell akadályoznia, hogy jogosulatlan személy vezesse, vagy m ködtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérülést és egyéb meghibásodást azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem m ködik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelel en el nem hárították. Javítás Külön képzés és felhatalmazás nélkül a gépkezel nek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. Veszélyzóna Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvev szerkezete (például az emel villa vagy a kiegészít eszközök) vagy a szállított rakomány haladó, illetve emel mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leengedett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének lehet sége esetén id ben figyelmeztet jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. Biztonsági eszközök és figyelmeztet feliratok Az itt leírt biztonsági eszközök, figyelmeztet táblák és utasítások figyelembe vétele minden esetben kötelez. 33

37 2 A kijelz - és kezel elemek leírása 2.1 A vezet hely hajtásirányban található kezel állása Sz. Kijelz - ill. kezel elemek Funkció 1 Dokumentumtartó t DIN A4 formátumú dokumentumok tárolására 2 Süllyesztés nyomógomb t Vezet hely és villa süllyesztése. 3 Emelés nyomógomb t Vezet hely és villa emelése. 4 Pótlöket emelés nyomógomb o Villa emelése o 2. kezel állás 5 Pótlöket süllyesztés o Villa süllyesztése nyomógombja o 2. kezel állás 6 Figyelmeztet jelzés t A figyelmeztet jel m ködtetésére szolgál. nyomógomb o 2. kezel állás 34

38 Sz. Kijelz - ill. kezel elemek 7 Süllyesztés nyomógomb gyalogvezérlés üzemben 8 Emelés nyomógomb gyalogvezérlés üzemben 9 Gyalogvezérlés hajtásirányba nyomógombüzem 10 Gyalogvezérlés villairányba nyomógombüzem o o o o Gyalogvezérlés kiegészít felszereltség: Vezet hely és villa süllyesztése. Gyalogvezérlés kiegészít felszereltség: Vezet hely és villa emelése. Gyalogvezérlés üzem kiegészít felszereltség, a járómozgatás gyalogkíséret során hajtásirányba történik (lassú menet). Gyalogvezérlés üzem kiegészít felszereltség, a járómozgatás gyalogkíséret során villairányba történik (lassú menet). 11 A vezet kijelz felülete t Fontos menet- és emelési paraméterek kijelzése; a kormányzási üzemmód kiválasztása és megjelenítése, figyelmeztet jelzések, figyelmeztetések hibás kezelésre és szervizüzenetek. 12 VÉSZLEÁLLÍTÓ t Az áramkör megszakad, valamennyi elektromos funkció kikapcsol, és a járm vészfékezést hajt végre. 13 Menetszabályozó t Menetirány és sebesség szabályozása. o 2. kezel állás 14 Kormánykerék t A targonca kormányzása. 15 Kétkezes kezelés nyomógomb o Engedélyezi az emelés és a menethajtás funkciók m ködtetését (sínvezérlés és járatfelismerés üzemmódban). 16 Ellen rz lámpa o Folyosóvég-biztosítás kiegészít felszerelés: kijelzi a csökkentett menetsebességet 17 Visszaállítás nyomógomb o Folyosóvég-biztosítás kiegészít felszerelés: a normál menetsebesség engedélyezése. 18 Kulcsos kapcsoló kulccsal Kezel billenty (CAN- CODE) t o Funkció Az áramellátás be- és kikapcsolása. A kulcs kihúzásával biztosíthatja, hogy a targoncát illetéktelenek ne kapcsolják be. Kódzár, helyettesíti a kulcsos kapcsolót. A vezérl áram ki- és bekapcsolása. A targoncafunkciók engedélyezése. Hozzáférési kód módosítása. ISM hozzáférési modul o Helyettesíti a kulcsos kapcsolót. A kártya (vagy a transzponder) ellen rzése. A targoncafunkciók engedélyezése. Id túllépés felügyelet A járm használójának nyilvántartása (használat) és kártyára történ mentése. Üzemeltetési adatok rögzítése. 19 VÉSZLEÁLLÍTÓ o Gyalogvezérlés kiegészít felszereltség: Az áramkör megszakad, valamennyi elektromos funkció kikapcsol, és a targonca vészfékezést hajt végre. t Alapfelszereltség 35

39 Sz. o Kijelz - ill. kezel elemek Rendelhet tartozékok Funkció 36

40 2.2 Második kezel állás (o) teherirányba Sz. Kijelz - ill. kezel elemek 2 Süllyesztés nyomógomb t Funkció Vezet hely és villa süllyesztése. 3 Emelés nyomógomb t Vezet hely és villa emelése. 4 Pótlöket emelés nyomógomb o A villa emelése. 5 Pótlöket süllyesztés o Villa süllyesztése. nyomógombja 6 Figyelmeztet jelzés t A figyelmeztet jel m ködtetésére szolgál. nyomógomb 9 Gyalogvezérlés hajtásirányba nyomógombüzem o Gyalogvezérlés üzem kiegészít felszereltség, a járómozgatás gyalogkíséret során hajtásirányba történik (lassú menet). 10 Gyalogvezérlés villairányba nyomógombüzem o Gyalogvezérlés üzem kiegészít felszereltség, a járómozgatás gyalogkíséret során villairányba történik (lassú menet). 37

41 Sz. Kijelz - ill. kezel elemek Funkció 13 Menetszabályozó t Menetirány és sebesség szabályozása. 14 Kormánykerék t A targonca kormányzása. 19 VÉSZLEÁLLÍTÓ o Gyalogvezérlés kiegészít felszereltség: Az áramkör megszakad, valamennyi elektromos funkció kikapcsol, és a targonca vészfékezést hajt végre. 20 Kormánykerék (2. kezel állás) o A targonca kormányzása. 21 Kétkezes irányítás nyomógomb (2. kezel állás) VÉSZLEÁLLÍTÓ 2.kezel állás 23 Pótlöket emelés nyomógomb 24 Pótlöket süllyesztés nyomógombja t Alapfelszereltség o Rendelhet tartozékok o o o o Engedélyezi az emelés és a menethajtás funkciók m ködtetését (sínvezérlés és járatfelismerés üzemmódban). Az áramkör megszakad, valamennyi elektromos funkció kikapcsol, és a targonca vészfékezést hajt végre. Gyalogvezérlés kiegészít felszereltség: A villa emelése. Gyalogvezérlés kiegészít felszereltség: Villa süllyesztése. 38

42 2.3 Pótlöket kezel elemek Sz. Kijelz - ill. kezel elemek 4 Pótlöket emelés nyomógomb 5 Pótlöket süllyesztés nyomógombja 25 FEM villa Emelés/süllyesztés Kétkezes irányítás nyomógombja t Alapfelszereltség o Rendelhet tartozékok o o o o o Funkció Villa emelése 2. kezel állás Villa süllyesztése 2. kezel állás A villa emelése / süllyesztése (pótlöket). A 4-es és 5-ös gombokkal összefüggésben kell alkalmazni. 39

43 2.4 EKS 110 gyalogvezérlés targonca oldalkorláttal Sz. Kijelz - ill. kezel elemek Funkció 7 Süllyesztés nyomógomb gyalogvezérlés o Gyalogvezérlés kiegészít felszereltség: Vezet hely és villa süllyesztése. üzemben 8 Emelés nyomógomb gyalogvezérlés o Gyalogvezérlés kiegészít felszereltség: Vezet hely és villa emelése. üzemben 9 Gyalogvezérlés hajtásirányba nyomógombüzem o Gyalogvezérlés üzem kiegészít felszereltség, a járómozgatás gyalogkíséret során hajtásirányba történik (lassú menet). 10 Gyalogvezérlés villairányba nyomógombüzem o Gyalogvezérlés üzem kiegészít felszereltség, a járómozgatás gyalogkíséret során villairányba történik (lassú menet). 19 VÉSZLEÁLLÍTÓ o Gyalogvezérlés kiegészít felszereltség: Az áramkör megszakad, valamennyi elektromos funkció kikapcsol, és a targonca vészfékezést hajt végre. t Alapfelszereltség 40

44 Sz. o Kijelz - ill. kezel elemek Rendelhet tartozékok Funkció 41

45 2.5 Biztonsági vészkapcsoló és biztonsági korlát Sz. Kijelz - ill. kezel elemek Funkció 26 Biztonsági korlát o nyitva: az emelés és a menethajtás funkciók mm emelési magasságtól zárolva. zárva: engedélyezi az emelés és menethajtás funkciót. 27 Biztonsági vészkapcsoló t engedélyezve: leáll a haladó mozgás vagy a targonca lefékez. ha m ködteti: engedélyezi a járm haladását kezel állás biztonsági vészkapcsolója t o Alapfelszereltség Rendelhet tartozékok o engedélyezve: leáll a haladó mozgás vagy a targonca lefékez. ha m ködteti: haladás engedélyezve, a kezelési funkciók átkapcsolása a 2. kezel állásra. 42

46 3 A targonca üzembe helyezése 3.1 A napi üzembe helyezés el tti szemrevételezéses ellen rzések és tevékenységek A napi üzembe helyezés el tti szemrevételezéses ellen rzés végrehajtása FIGYELMEZTETÉS! A targoncán vagy a kiegészít eszközön (egyedi felszereltség) keletkezett sérülés balesethez vezethet. Amennyiben az alábbi ellen rzések során sérülés vagy egyéb hiba állapítható meg a targoncán vagy a kiegészít eszközökön (egyedi felszereltségek), a targoncát a szabályszer helyreállításig tilos használni. A felfedezett hibákat haladéktalanul közölje felettesével. A meghibásodott targoncát jelölje meg, és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és elhárítása után szabad ismét üzembe helyezni. Eljárásmód A teljes járm vet ellen rizni kell, hogy nincs-e rajta sérülés vagy szivárgási hely. A sérült töml t feltétlenül ki kell cserélni. Ellen rizni kell az akkumulátor rögzítését és a kábelcsatlakozók épségét és feszességét. Ellen rizni kell az akkumulátor csatlakozó dugaszának szorosságát. Ellen rizni kell az akkumulátorbiztosítók meglétét és m ködését. Ellen rizni kell az akkumulátorház fedele és amennyiben van az oldalburkolat épségét és rögzítettségét. A vezet tet épségét ellen rizni kell. Ellen rizni kell, hogy a teherfelvev szerkezet nem rendelkezik-e olyan látható hibával, mint például repedés, meghajlott vagy er sen kopott villa. A hajtott és a terhelt kerekek épségét ellen rizni kell. Sínvezetés esetén ellen rizni kell a vezet görg k futását és épségét (o). Ellen rizni kell, hogy a teherláncok egyenletesen vannak-e megfeszítve, és nem sérültek-e. Ellen rizni kell a sztatikus feltöltés elleni levezet meglétét. Ellen rizni kell az emel oszlop-merevítések épségét. 3.2 A targonca bekapcsolása A targonca bekapcsolása Z Eljárásmód Fel kell lépni a vezet helyre. A targoncára történ felszálláskor nem szabad m ködtetni a menetszabályozót vagy a Gyalogvezérlés nyomógombokat. A VÉSZLEÁLLÍTÓ kapcsolót (12, 19, 22) elfordítással oldja ki. Kapcsolja be a targoncát, a m velet elvégzéséhez pedig: Dugja a kulcsot a kulcsos kapcsolóba (18) és kapcsolja be a targoncát. Írja be a kódot a kódzárba (o. 43

47 Tartsa a kártyát vagy a transzpondert az ISM hozzáférési modul elé, és az adott beállítástól függ en nyomja meg az ISM hozzáférési modulon található zöld gombot (o). A figyelmeztet jelzés (6) nyomógomb m ködését ellen rizni kell. Ellen rizze a biztonsági vészkapcsoló (27, 28) és a menetszabályozó (13) m ködését. A targonca most üzemkész állapotban van. A kormány egyenes irányba áll. 3.3 A második kezel állás kezel pultjának egyéni felszerelése A második kezel állás (O) jobb és bal kezel pultját két különböz (A és B) magasságba lehet felszerelni. A második kezel állás kezel pultjának felszerelése MEGJEGYZÉS A kezel pult szakszer tlen felszerelése anyagi kárt okozhat! A kezel pult kihúzásakor ügyelni kell arra, hogy ne csípjen be vagy húzzon ki vezetéket vagy dugaszcsatlakozót. Rögzítse a kezel pultot leesés ellen. A kezel pult behelyezésekor ügyelni kell arra, hogy ne csípjen be vagy húzzon ki vezetéket vagy dugaszcsatlakozót. A B 29 Eljárásmód Lazítson meg mindegyik kezel pulton négy rögzít csavart (29), közben rögzítse a kezel pultot leesés ellen. A kezel pultot kb. 60 mm-re ki kell húzni hajtásirányba. A kezel pultot helyezze vissza a kívánt A vagy B magasságba. A kezel pultot rögzítse ismét a rögzít csavarral (29) rögzítse. Ellen rizze a rögzít csavarok (29) szorosságát. Ellen rizze a kezel pult kezel elemeinek kifogástalan m ködését. A kezel pultot felszerelte. 44
