4 El szó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthet formában közli az információkat. Az egyes fejezetek bet rendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó el írásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a m szaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következ szimbólumok jelzik: VESÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMETETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könny, vagy közepes mérték sérülést okozhat. ÉRTESÍTÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok el tt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerz i jog A jelen üzemeltetési útmutató szerz i joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

6 Tartalomjegyzék A Rendeltetésszer használat Általános Rendeltetésszer használat Engedélyezett alkalmazási feltételek Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t) Beltéri használat mélyh t házban h t házi felszereléssel (o) Az üzemeltet kötelezettségei A rászerelt egységek vagy tartozékok felszerelése B A járm leírása Alkalmazási leírás Járm típusok és névleges teherbírás A menetirány meghatározása A részegységek leírása és m ködésleírás A részegységek áttekintése M ködésleírás M szaki adatok Teljesítményadatok Méretek Tömeg Kerékabroncs EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Jelölési helyek Típustábla A targonca teherbírástáblája Szélterhelés C Szállítás és els üzembe helyezés Darus berakodás Szállítás Els üzembe helyezés D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok 39 2 Akkumulátortípusok Az akkumulátor hozzáférhet vé tétele Az akkumulátor feltöltése

7 4.1 Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor integrált tölt készülékkel történ feltöltése (o) Az akkumulátor ki- és beszerelése Felfelé történ akkumulátorcsere Az akkumulátor kivétele oldalirányban E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelz - és kezel elemek leírása Akkumulátortöltés-felügyelet Akkumulátor lemerülésjelz A targonca üzembe helyezése A napi üzembe vétel el tti ellen rzések és tevékenységek Üzemkész állapot létrehozása Az üzemkész állapot létrehozása után elvégzend ellen rzések és tevékenységek A targonca biztonságos parkolása Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok VÉSLEÁLLÍTÓ Kényszerfékezés Haladás Lassú menet Kormányzás Fékezés A teheremel emelése, ill. süllyesztése Teher felvétele, szállítása és lerakása Használat emel munkaasztalként avarelhárítás A targonca nem mozgatható A rakományt nem lehet felemelni A targonca mozgatása saját hajtás nélkül Oldja ki és aktiválja a hajtókerékféket A teherfelvev szerkezet vészsüllyesztése EJC 110 T EJC 110 / EJC 110 D / EJC 112 / EJC Extra felszereltség Kezel billenty CanCode (o) Paraméterek Akkumulátor paraméterek beállítása CanCode-dal ELH 2415 / 2425 / 2435 töltési jelleggörbéjének beállítása CanCode-dal CanDis (o) jelz m szer ISM hozzáférési modul (o) F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági el írások Villamossági munkák Ken anyagok és régi alkatrészek

8 2.3 Kerekek Hidraulikus berendezés Emel láncok Ken - és üzemanyagok, kenési útmutató A ken - és üzemanyagok biztonságos kezelése Kenési útmutató Ken - és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca el készítése a karbantartási és szervizelési m veletekhez Az elüls burkolat leszerelése A targonca biztonságos emelése és felbakolása Tisztítási munkák A hidraulikaolajszint ellen rzése A kerekek rögzítésének és kopásának ellen rzése Az elektromos biztosítékok ellen rzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megel z tennivalók Az üzemen kívül helyezés alatt szükséges intézkedések A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Id közi és szokatlan jelenségek utáni biztonsági ellen rzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat ér vibrációk mérése Szervizelés és átvizsgálás Karbantartási ellen rz lista Üzemeltet Vev szolgálat

9 10

10 Függelék JH trakciós akkumulátor üzemeltetési utasítása A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

11 H

12 A Rendeltetésszer használat 1 Általános A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ett l eltér használati mód nem rendeltetésszer nek min sül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszer használat ÉRTESÍTÉS A felemelhet maximális teher és az engedélyezett maximális rakománytávolság a teherbírástáblán látható és nem léphet túl. A rakománynak fel kell feküdnie a teheremel eszközre, vagy a gyártó által engedélyezett adapterrel vehet fel. A terhet teljesen fel kell emelni, lásd "Teher felvétele, szállítása és lerakása" oldalon 83. Az alábbi tevékenységek üzemszer ek és engedélyezettek: Terhek felemelése és süllyesztése. Terhek be- és kitárolása. Lesüllyesztett terhek szállítása. A következ tevékenységek tiltottak: A felemelt rakománnyal (>500 mm) történ haladás. Személyek szállítása és emelése. Terhek tolása vagy húzása. 11

13 3 Engedélyezett alkalmazási feltételek Alkalmazás ipari és kisüzemi környezetben. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Az útvonalak megengedett felület- és pontszer terhelését nem lépheti túl. Csak jól belátható és az üzemeltet által engedélyezett útvonalon alkalmazható. Haladás max. 16 %-os emelked n. Tilos a keresztben vagy átlósan történ haladás az emelked kön. A terhet az emelked oldalán kell szállítani. Részvétel részleges közforgalomban. FIGYELMETETÉS! Széls séges feltételek között történ alkalmazás A targonca széls séges feltételek között történ alkalmazása üzemzavarhoz és balesetekhez vezethet. A széls séges feltételek közötti, mindenekel tt er sen poros vagy korrozív környzetben történ alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történ alkalmazás nem engedélyezett. Rossz id ben (vihar, villámcsapás esetén) a targoncát tilos a szabadban vagy veszélyeztetett területen üzemeltetni. 12

14 3.1 Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t) A targonca kiegészít leg ipari és kisüzemi környezetben megengedett alkalmazási feltételekkel szabadban és h tött térben vagy friss tartományban is alkalmazható. A biztosított leállítás csak beltéri helyiségben vagy h tött területeken engedélyezett. Engedélyezett h mérséklettartomány -10 C és +40 Cközött. A biztosított leállítás csak +5 C és +40 C között megengedett. Maximális páratartalom 95% nem kondenzáló. Az alkalmazási területek cseréje lehetséges, de párakicsapódás és lehetséges korrózióképz dés miatt általában minimalizálni kell. A párakicsapódás csak akkor megengedett, ha a targonca végezetül teljesen meg tud száradni. Az akkumulátor töltése +5 C alatt nem megengedett. 3.2 Beltéri használat mélyh t házban h t házi felszereléssel (o) A targonca ipari és gyári környezetben történ megengedett alkalmazási feltételekben marad túlnyomóan h t házban. A targonca a h t házat csak rövid id re hagyhatja el teherátadás miatt. Engedélyezett h mérséklettartomány -28 C és +25 Cközött. Maximális páratartalom 95% nem kondenzáló. A párakicsapódás csak akkor megengedett, ha a targonca végezetül teljesen meg tud száradni. A -10 C alatti h tési tartományban a targoncát folyamatosan üzemeltetni kell és legfeljebb 15 percig lehet biztosítva leállítva. Az akkumulátor töltése +5 C alatt nem megengedett. ÉRTESÍTÉS Az akkumulátor sérülése Alacsony töltési szint esetén növekv lehülés során az akkumulátor sérülhet. Alacsony töltési szint esetén feltétlenül kerülje el a -28 C és -5 C közötti tartományban való alkalmazást. Alacsony töltési szint esetén lehet ség szerint kerülje el a -5 C és +5 C közötti tartományban való alkalmazást. Töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon

15 4 Az üzemeltet kötelezettségei Üzemeltet alatt az üzemeltetési útmutatóban az a természetes vagy jogi személy értend, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (p. l. lízingelés, kölcsönzés) az üzemeltet az a személy, aki a targonca tulajdonosok és a kezel k közötti meglév szerz déses megállapodás szerint a nevezett üzemi kötelezettségeket észleli. Az üzemeltet nek biztosítani kell a targonca rendeltetésszer használatát és a kezel vagy harmadik személy életét és egészségét veszélyeztet mindenféle veszély elkerülését. Emellett külön figyelmet kell fordítani a baleset-megel zési el írások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltet kötelessége biztosítani, hogy a targonca valamennyi kezel je elolvassa és megértse a jelen üzemeltetési útmutatóban foglaltakat. ÉRTESÍTÉS A jelen használati útmutató figyelmen kívül hagyásával a jótállás megsz nik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vev és/vagy valamely harmadik fél szakszer tlen munkát végez a jótállás tárgyán. 5 A rászerelt egységek vagy tartozékok felszerelése Olyan rászerelt egységek rá- illetve beépítése, amelyek hatással vannak a targonca m ködésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 14

16 B A járm leírása 1 Alkalmazási leírás Az EJC 110/112/212 egy négykerek elektromos gyalogkíséret targonca kormányzott hajtókerékkel. Egyenes talajon történ emelésre és áruk szállítására alkalmas. Nyitott alsó résszel rendelkez raklapokat vagy szekrénykocsikat képes felemelni. A névleges teherbírásra vonatkozó adatot a típustábla tartalmazza. Az emelési magasságra és a rakomány súlypontjának távolságára vonatkozó terhelhet séget a teherbírástábla tartalmazza. 1.1 Járm típusok és névleges teherbírás A névleges teherbírás típusfügg. A típus nevéb l lehet következtetni a névleges teherbírásra. EJC 110 / 112 / 212 EJC 110 / 112 / 212 Típusmegjelölés 1 / 2 Gyártási sorozat 10 / 12 Névleges teherbírás x 100 kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 15

17 2 A menetirány meghatározása A menetirány megadásához a következ meghatározásokat kell figyelembe venni: Sz. Menetirány 1 Balra 2 Hajtásirány 3 Terhelés iránya 4 Jobbra 16

18 3 A részegységek leírása és m ködésleírás 3.1 A részegységek áttekintése

19 Sz Megnevezés Sz Megnevezés 5 t Emel oszlop 14 t Teheremel eszköz 6 t Véd üveg 15 t Töltési állapot kijelzése o Véd rács (h t házi alkalmazáshoz) o CanDis 7 t Menetkapcsoló 16 t Kapcsolózár 8 t Testvéd kapcsoló o CanCode 9 t VÉSKI kapcsoló o ISM hozzáférési modul 10 t Lassú menet gomb 17 t Vezérl kar 11 t Akkumulátor fedél 18 t Elüls burkolat 12 Hálózati csatlakozó (beépített o tölt berendezés) 19 t Hajtókerék 13 o Integrált tölt berendezés 20 t Támasztókerék t = Alapkivitel o = Opció 18

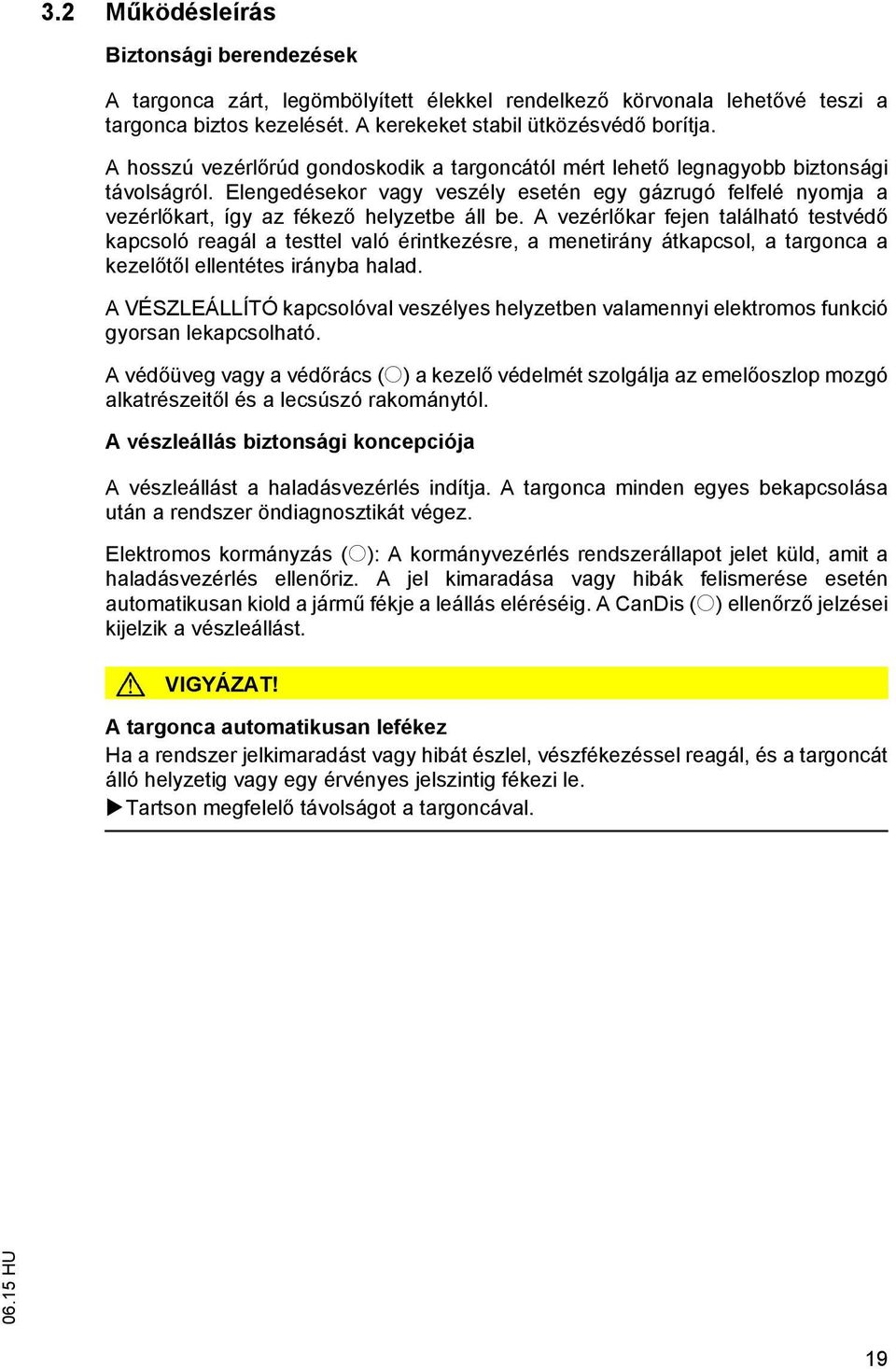

20 3.2 M ködésleírás Biztonsági berendezések A targonca zárt, legömbölyített élekkel rendelkez körvonala lehet vé teszi a targonca biztos kezelését. A kerekeket stabil ütközésvéd borítja. A hosszú vezérl rúd gondoskodik a targoncától mért lehet legnagyobb biztonsági távolságról. Elengedésekor vagy veszély esetén egy gázrugó felfelé nyomja a vezérl kart, így az fékez helyzetbe áll be. A vezérl kar fejen található testvéd kapcsoló reagál a testtel való érintkezésre, a menetirány átkapcsol, a targonca a kezel t l ellentétes irányba halad. A VÉSLEÁLLÍTÓ kapcsolóval veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. A véd üveg vagy a véd rács (o) a kezel védelmét szolgálja az emel oszlop mozgó alkatrészeit l és a lecsúszó rakománytól. A vészleállás biztonsági koncepciója A vészleállást a haladásvezérlés indítja. A targonca minden egyes bekapcsolása után a rendszer öndiagnosztikát végez. Elektromos kormányzás (o): A kormányvezérlés rendszerállapot jelet küld, amit a haladásvezérlés ellen riz. A jel kimaradása vagy hibák felismerése esetén automatikusan kiold a járm fékje a leállás eléréséig. A CanDis (o) ellen rz jelzései kijelzik a vészleállást. VIGYÁAT! A targonca automatikusan lefékez Ha a rendszer jelkimaradást vagy hibát észlel, vészfékezéssel reagál, és a targoncát álló helyzetig vagy egy érvényes jelszintig fékezi le. Tartson megfelel távolságot a targoncával. 19

21 Hidraulikus berendezés Az emelés és süllyesztés funkciókat az Emelés és a Süllyesztés gombbal lehet m ködtetni. Az emelés gomb megnyomásával elindul a hidraulikus szivattyú, és az olajtartályból az emel hengerhez szállítja a hidraulikaolajat. A kétszereskétfokozatú-emel oszlop () (o) vagy a háromszoros-teleszkópos oszlop (D) (o) esetén a teheremel eszköz els emelése (szabademelés) az építési magasság módosítása nélkül egy rövid, középen elhelyezett szabademel hengerrel történik. Haladóm Rögzített háromfázisú motor hajtja a hajtókereket egy hengeres-kúpos fogaskerékhajtáson keresztül. Az elektronikus menetvezérlés gondoskodik a haladóm -motor fokozatmentes fordulatszám-szabályozásáról és ezáltal az egyenletes, zökkenésmentes megindulásról, az er teljes gyorsításról és az elektronikusan szabályozott, energiavisszanyer fékezésr l. A rakománytól és a környezett l függ en 3 menetprogram közül választhat: nagy teljesítmény és energiatakarékos jelleggörbe egyaránt elérhet. Vezérl kar A kormányzás ergonomikus vezérl rúddal történik. A haladási és emelési funkciók fogásváltás nélkül finoman kezelhet k. A vezérl kar kormányszöge 180. Elektromos kormányzás (o) Az elektromos kormányberendezés önfelügyelettel rendelkez rendszer. A kormányvezérlés ennek során folyamatosan ellen rzi a teljes kormányrendszert. Ha a haladásvezérlés hibát érzékel, akkor megszakítja a haladás üzemódot, generátorosan megállásig fékez, majd behúzza a mágnesféket. Végezetül a mágnesféket behúzásra kerül. Villamos berendezés A targonca elektronikus haladásvezérléssel rendelkezik. A targonca elektromos berendezése 24 Volt üzemi feszültséggel rendelkezik. Kezel - és kijelz elemek Az ergonomikus kezel elemek fáradságmentes kezelést tesznek lehet vé a haladó mozgás és a hidraulikus mozgatások finom adagolhatósága érdekében. Az akkumulátor lemerüléskijelz je kijelzi a mindenkori akkumulátorkapacitást. A CanDis kijelz elem (o) a kezel nek fontos információkat jelez, mint üzemórák, akkumulátor kapacitás, eseményüzenetek. 20

22 Emel oszlop A nagy szilárdságú acélprofilok keskenyek és különösen a háromfokozatúemel oszlop esetén biztosítanak jó rálátást a teheremel eszközre. Az emel sínek, valamint a villakocsi tartós kenés és ezáltal karbantartást nem igényl, ferdén elhelyezett görg kön mozognak. Tehervéd rács (o) Alacsony vagy kis alkatrészek véd üveg vagy tehervéd rács (o) feletti mozgatásához egy tehervéd rács ajánlott, mint kiegészít véd berendezés. A tehervéd rács a teheremel eszközre van felszerelve és védi a kezel t és a targoncát a lees terhekt l. A kitolt oszlopmagasság (h4) a teheremel eszközre szerelt tehervéd rácsnak megfelel en növekszik. FIGYELMETETÉS! Sérülésveszély lees terhek által A véd üveg vagy véd rács (o) felett mozgatott alacsony vagy kisdarabos terhek, amik a tehervéd rácson túlérnek, veszélyeztetik leeséskor a kezel t és a targoncát. Alacsony vagy kisdarabos terheket, amik a tehervéd rácson túlérnek, intézkedések által biztosítani kell, mint a fóliával történ csomagolás Üzemóra-számláló Helyezze a targoncát üzemkész állapotba, lásd "Üzemkész állapot létrehozása" oldalon 67 vagy lásd "Kezel billenty CanCode (o)" oldalon 97. Az üzemórák akkor számlálódnak, ha a targonca üzemkész állapotban van és egyet az alábbi kezel elemek közül m ködtettek: Állítsa a vezérl kart F menettartományba, lásd "Haladás" oldalon 75. Lassúmenet gomb, lásd oldal 77. Emelés nyomógomb, lásd oldal 81. Süllyesztés nyomógomb, lásd oldal

23 4 M szaki adatok A m szaki adatok a német Targonca adatlap el írásainak felel meg. A m szaki változtatás és kiegészítés jogát fenntartjuk. 4.1 Teljesítményadatok Megnevezés 1 EJC 110 EJC 112 EJC 212 Q Névleges teherbírás kg D Tehersúlypont távolság mm Haladási sebesség teherrel / teher nélkül 6,0 / 6,0 6,0 / 6,0 6,0 / 6,0 km/h Emelési sebesség teherrel/ teher nélkül (T - emel oszlop) 0,12 / 0,22 0,13 / 0,22 0,13 / 0,22 m/s Süllyesztési sebesség teherrel/ teher nélkül (T - emel oszlop) 0,33 / 0,33 0,43 / 0,37 0,43 / 0,37 m/s max. kapaszkodó képesség teherrel / teher nélkül 8 / 16 8 / 16 8 / 16 % Haladóm motor terljesítmény S2 60 min. 1,0 1,0 1,0 (1,6) 2 kw Emel motor teljesítmény S3 % 1,7 / 10% 2,0 / 12% 2,0 / 12% kw Energiafogyasztás VDI ciklus szerint 0,83 0,93 0,93 kwh /h 1. Az értékek standard 290 T oszlopra vonatkoznak akkumulátorral együtt 2. zárójelben: Teljesítmény elektromos kormányzás opció esetén 22

24 4.2 Méretek h4 h1 D Q h3 h14 max. h14 min. 900 x l 35 s h2 170 l2 y l1 m2 h1 3 Wa Ast l6 a 2 b1 b10 e R b1 1 b5 b1 2 a 2 (Ast) a 2 23

25 Megnevezés EJC 110 EJC 112 EJC 212 h1 Szerkezeti magasság + h mm h2 Szabademelés mm h3 Emelési magasság mm h4 Kitolt oszlopmagasság mm h13 Leengedett villa mm Vezérl kar magasság h14 menethelyzetben 850 / / / 1305 mm x Rakománytávolság 4) mm y Keréktáv mm l1 Targonca hossza 4) mm l2 Elüls szerkezet hossza 4) mm b1 Targonca szélessége mm b5 Villák küls távolsága mm b10 Nyomtáv, elöl mm b11 Nyomtáv, hátul mm m2 Szabad magasság mm s/e/l Villák méretei 56/185/ /185/ /185/1150 mm Ast Munkafolyosó szélessége 3) keresztben 1000 x 1200-as 2282 (2071) 2285 (2071) 2430 (2216) mm raklap esetén (VDI szerint) Ast Munkafolyosó szélessége 3) hosszában 800 x 1200-as 2257 (2121) 2259 (2121) 2404 (2266) mm raklap esetén (VDI szerint) Wa Fordulási sugár mm 3) árójelben: Teher mozgása elöl / a padlón 4) D: x - 42 mm; l mm; l mm 24

26 4.3 Tömeg EJC 110 EJC 112 EJC 212 Saját tömeg akkumulátorral 1) kg Tengelyterhelés terhelt állapotban elöl / hátul 570 / / / 1460 kg akkumulátorral 1) Tengelyterhelés terheletlenül elöl kg / hátul akkumulátorral 1) 510 / / / 320 Az akkumulátor tömege kg 1) Az értékek standard 290 T oszlopra vonatkoznak akkumulátorral együtt 4.4 Kerékabroncs EJC 110 Hajtott kerék méret 230 x 70 mm Abroncsméret a teherrésznél (szimpla / mm Ø 77 x 75 / Ø 77 x 50 tandem) Támasztókerék Ø 150 x 54 mm Kerekek, száma elöl / hátul (x = hajtott) 1 x + 1/2 EJC 112/212 Hajtott kerék méret 230 x 70 mm Abroncsméret a teherrésznél (szimpla / mm Ø 85 x 110 / Ø 85 x 85 tandem) Támasztókerék Ø 140 x 54 mm Kerekek, száma elöl / hátul (x = hajtott) 1 x + 1/2 25

27 4.5 EN szabványok Tartós zajszint EJC 110/112/212: 62 db(a) az EN szabvány szerint, az ISO 4871 szabvány el írásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezel fülénél kell mérni. Elektromágneses összeférhet ség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történ bárminem változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMETETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezel orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) m ködését, és hibás m ködést idézhet el. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 4.6 Alkalmazási feltételek Környezeti h mérséklet h t házi felszerelés nélkül: -10 C és +40 C közötti tartományban történ üzemeltetés során, lásd "Beltéri használat kombinálva kültéri- vagy h t zónás használattal (t)" oldalon 13 h t házi felszereléssel: -28 C és +25 C közötti tartományban történ üzemeltetés során, lásd "Beltéri használat mélyh t házban h t házi felszereléssel (o)" oldalon 13 Széls séges h mérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 4.7 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága - Villamos követelmények szerinti, rendeltetésszer használata esetén. 26

28 5 Jelölési helyek és típustáblák Az olyan figyelmeztet és utasításokat tartalmazó tábláknak, mint a teherbírástábláknak, a rögzítési pontoknak, valamint a típustábláknak mindig olvashatóknak kell lenniük, ezeket szükség esetén ki kell cserélni. 5.1 Jelölési helyek Sz Megnevezés 21 Kötési pontok daruval történ berakodáshoz 22 A felemelt teher alá lépni tilos tiltó tábla 23 Tilos az emel oszlopon keresztülnyúlni tiltó tábla 24 A targonca teherbírás-táblája 25 Sorozatszám 26 Típustábla, targonca 27 Utast szállítani tilos tábla 28 Vizsgamatrica 29 Targonca jelölések 27

29 5.2 Típustábla Az ábra az EU tagállamok szerinti szabványos kivitelt ábrázolja. Más országokban a típustábla kivitele eltér lehet Sz. Megnevezés Sz. Megnevezés 30 Típus 36 Gyártási év 31 Sorozatszám 37 Tehersúlypont távolsága mm-ben 32 Névleges teherbírás kg-ban 38 Hajtásteljesítmény 33 Akkumulátorfeszültség V-ban 39 Min./max. akkumulátorsúly kgban 34 Önsúly akkumulátor nélkül kg-ban 40 Gyártó 35 Opció 41 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (31). 28

30 5.3 A targonca teherbírástáblája Eddigi teherbírástábla 24 Serial-Nr. HH3 HH2 HH1 HH1 H [mm] Q1 D1 Q [kg] D [mm] Aktuális teherbírástábla 24 SERIAL NO. HH3 HH2 HH1 mm Q1 D1 kg mm A teherbírástábla (24) megmutatja, hogy mekkora a targonca maximális Q teherbíró képessége (kg-ban) egy bizonyos D tehersúlypont esetén (mm-ben), és mekkora a megfelel H emelési magasság (mm-ben). Példa a maximális teherbírás kiszámítására: G tehersúlypontnál D1 tehersúlypont távolságon belül és HH1 emelési magasságig a Q1 maximális teherbíró képesség. 29

31 Tehersúlypont távolság G G D d1 d 2 d 2 D A teherfelvev eszköz D tehersúlypont távolságát vízszintesen a villahát els élét l, függ legesen pedig a teherfelvev szerkezet fels élét l kell megadni. A teherbírástábla az alapkivitel teheremel eszközéhez 500 mm, 600 mm és 700 mm érvényes tehersúlypont távolságokat jelöl meg. Az ábrán bemutatott teheremel eszköz és a tényleges G tehersúlypont közötti d 1 és d 2 távolságok a D tehersúlypont távolságnál kisebbnek vagy azzal egyenl nek kell lennie (d 1 D und d 2 D) a borulásveszély elkerülése érdekében, lásd "Teher felvétele, szállítása és lerakása" oldalon 83. Emelési magassághatárok D A küls oszlopon (42) és a bels emel oszlopon (43) látható nyílformájú jelölések jelzik a kezel nek, hogy mikor éri el a teherbírástáblán el írt emelési magassághatárt HH1 HH1 30

32 5.3.1 Példa a teherbírástábla használatára (575 mm) 1150 mm SERIAL NO. 800 mm (400 mm) mm Példa-teher (raklapon): több, ugyanolyan méret és tömeg doboz Rakomány magassága: 800 mm Rakomány hossza: 1150 mm A tehersúlypont és teherfelvev szerkezet közötti távolság: 400 mm függ legesen, 575 mm vízszintesen Az egyenletes súlyelosztású terhek tehersúlypontja a geometriai térfogat középpontban van. A teljes térfogatra jellemz egyenletes súlyelosztással rendelkez szögletes terhek teher súlypontja a teher hossza, magassága és szélessége közepén van. A teherfelvev szerkezet tehersúlypont távolsága: A teherbírástábla a teheremel eszközhöz 500 mm, 600 mm és 700 mm érvényes tehersúlypont távolságokat jelöl meg. A második megjelölt tehersúlypont távolság az alábbi példához illik: 600mm-rel nagyobb, mint a 400mm-es és 575mm-es a tehersúlypont és teherfelvev szerkezet közötti távolságok. A teherbírástábla szerinti névleges teherbírás az emelési magasságoktól függ en 600mm-es tehersúlypont távolságnál: 2900mm-es emelési magasságig a maximális teherbíró képesség 1200kg. 3200mm-es emelési magasságig a maximális teherbíró képesség 1050kg. 3600mm-es emelési magasságig a maximális teherbíró képesség 850kg. 700 kg mm 31

33 5.4 Szélterhelés Nagyfelület terhek emelésekor, süllyesztésekor és szállításakor a szélterhelés befolyásolja a targonca stabilitását. Ha könny terhet tesz ki szélterhelésnek, akkor rögzítse külön a terhet. Ezáltal elkerülhet a teher elcsúszása vagy leesése. Szükség esetén mindkét esetben szüntesse be az üzemeltetést. 32

34 C Szállítás és els üzembe helyezés 1 Darus berakodás FIGYELMETETÉS! Veszély, ha a daruzást a feladatra ki nem oktatott személyek végzik A nem megfelel oktatással rendelkez személyek által végzett szakszer tlen daruzás a targonca lezuhanásához vezethet. Ezért a m velet során személyi sérülés és anyagi kár veszélye áll fenn. A berakodás különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. FIGYELMETETÉS! A daruval történ berakodás szakszer tlen elvégzése balesetet okozhat Nem megfelel emel eszközök alkalmazása és azok szakszer tlen használata esetén a targonca lezuhanhat a daruval történ berakodás közben. A targoncát emelés közben ne lökje meg, ill. ügyeljen arra, hogy csak ellen rzött mozgást végezzen. Amennyiben szükséges, vezet kötelek segítségével tartsa meg a targoncát. A targonca rakodását kizárólag emel eszközök és emel szerszámok kezelésére betanított személyek végezhetik. Daruval történ rakodás esetén viseljen személyi véd eszközöket (p l. biztonsági véd cip t, véd sisakot, sárga mellényt, véd keszty t stb.). Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába és ne tartózkodjon a veszélyes területen. Csak megfelel teherbírású emel berendezéseket szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az el írt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötöz eszközöket csak az el írt terhelési irányban szabad alkalmazni. A darulánc kötöz eszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. 33

35 EJC 110 A targonca daruval történ rakodása El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 69. Szükséges szerszám és anyag Emel szerkezet Darulánc Csavarkulcs Eljárásmód Szerelje ki a 6 darab M 6x12 ill. M 8x16 (44) csavart és távolítsa el a véd plexit. Csatlakoztassa a daru láncát a függesztési pontokra (21). A targonca most már készen áll a daruval történ berakodásra. A véd plexit a targonca rakodása után ismét fel kell szerelni. EJC 112/212 A targonca daruval történ rakodása 21 El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 69. Szükséges szerszám és anyag Emel berendezés Darulánc Eljárásmód Csatlakoztassa a daru láncát a kötési pontokra (21). A targonca most már készen áll a daruval történ berakodásra. 34

36 2 Szállítás FIGYELMETETÉS! Ellen rizetlen mozgás szállítás közben A targonca és az emel állvány szállítás közbeni szakszer tlen rögzítése súlyos balesetet idézhet el. A berakodás csak különösen képzett szakemberek által végezhet. A szakszemélyzetet az utcai járm vek teherrögzítésére és a teherrögzítési segédeszközök kezelésére vonatkozóan ki kell oktatni. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben el kell írni. Teherautóval vagy pótkocsival történ szállítás esetén a járm vet szakszer en rögzíteni kell. A teherautónak vagy a pótkocsinak rendelkeznie kell rögzít gy r kkel. A targoncát ékekkel biztosítani kell a véletlenszer elmozdulás ellen! Csak megfelel névleges szilárdságú rögzít hevedereket használjon. Használjon csúszásgátló anyagokat a göngyöleg (raklap, ék,...), p. l. csúszásgátló sz nyeg. 35

37 45 45 A targonca rögzítése szállításhoz El feltételek Rakodja be a targoncát. Parkolja le biztonságosan a targoncát, lásd "A targonca biztonságos parkolása" oldalon 69. Szükséges szerszám és anyag Rögzít hevederek Eljárásmód A rögzít hevedereket (45) a targoncához és a szállítój rm höz kell kötni, és kell en meg kell feszíteni. A targonca most már készen áll a szállításra. 36

38 3 Els üzembe helyezés FIGYELMETETÉS! A nem megfelel energiaforrás használata balesetet okozhat Az egyenirányított váltóáram károsítja a különböz alkatrészeket (vezérlések, érzékel k, motorok, stb.) az elektronikus rendszerben. A nem megfelel kábelek (túl hosszú, túl kis keresztmetszet) az akkumulátorhoz (úszókábel) felmelegedhet, és így a targonca valamint az akkumulátor kigyulladhat. A targoncát csak akkumulátorárammal szabad hajtani. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m- nél, és legalább 50 mm²-es vezeték-keresztmetszettel kell rendelkezniük. Eljárásmód Ellen rizze a felszerelés teljességét. Szükség esetén szerelje be az akkumulátort, lásd "Az akkumulátor ki- és beszerelése" oldalon 54. Töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon 44. A targoncát most üzembe lehet helyezni, lásd "A targonca üzembe helyezése" oldalon 66. ÉRTESÍTÉS Teher emelése tilos, ha a targoncát tölt kábellel üzemeltetik küls akkumulátorról. ÉRTESÍTÉS H t házi használatra felszerelt targoncák A h t házi használatra készült targoncák h t házi használatra alkalmas hidraulikaolajjal vannak feltöltve, és az emel állványra szerelt véd ablak helyett véd ráccsal rendelkeznek. A h t házi használatra alkalmas hidraulikaolajjal feltöltött targonca h t házon kívüli üzemeltetése megnövelheti a süllyesztés sebességét. VIGYÁAT! Rossz kilátás a véd fólia miatt A véd üveg véd fóliája a kezel kilátását ronthatja. Távolítsa el a véd fóliát (szállításbiztosító) mindkét oldalon a véd üvegr l. Lelapult kerekek Hosszabb leállítás után a kerekek futófelülete kilapulhat. A lapultság negatív hatással van a biztonságra és a stabilitásra. A lapultság egy rövid távolság megtétele után elt nik. 37

39 38

40 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti m veletek elvégzése során a jelen használati útmutató, valamint az akkumulátor és az akkumulátortölt állomás gyártójának el írásait egyaránt be kell tartani. T zvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A helyiségnek megfelel en szell ztetettnek kell lennie. A t zvédelmi felszerelésnek rendelkezésre kell állnia. VIGYÁAT! A nem megfelel oltókészülék használata balesetet okozhat T z esetén a vízzel oltás reakciót válthat ki az akkumulátor savval. A sav marási sérüléseket okozhat. Használjon porral oltót. Az ég akkumulátorokat tilos vízzel oltani. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. A csatlakozóknak és a kábelsaruknak tisztáknak kell lenniük, ezeket enyhén be kell vonni akkumulátorpólus véd zsírral, és er sen meg kell húzni. FIGYELMETETÉS! Rövidzár okozta égési sérülés veszélye A sérült kábelek rövidzárat okozhatnak, így a targonca és az akkumulátor is kigyulladhat. Az akkumulátorfedél lezárása el tt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésr l szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 39

41 FIGYELMETETÉS! Az akkumulátorok kezelése során el forduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgez és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az el írásoknak megfelel en ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen véd ruházatot és véd szemüveget. Ne engedje, hogy az akkumulátorsav b rre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat b séges mennyiség tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy b rrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat b vízzel azonnal semlegesítse. Csak zárt akkumulátortekn vel ellátott akkumulátort szabad használni. Tartsa be a törvényi el írásokat. FIGYELMETETÉS! A nem megfelel, Jungheinrich által a targoncában történ használatra nem jóváhagyott akkumulátorok használata veszélyes Az akkumulátorok kialakítása, tömege és méretei nagy mértékben befolyásolják a targonca üzemkészségét, különös tekintettel az állékonyságra és teherbírásra. Nem megfelel, Jungheinrich által az adott targoncához nem engedélyezett típusú akkumulátor használata az energia-visszatáplálás során a targonca fékezési jellemz i romlásához vezethet, az elektromos vezérlést is jelent s mértékben károsíthatják és személyek biztonságát és egészségét is veszélyeztetik! Csak a Jungheinrich által az adott targoncához engedélyezett típusú akkumulátort szabad használni. Az akkumulátor felszereltségében történ változtatás csak a Jungheinrich hozzájárulásával megengedett. Az akkumulátor cseréjénél, ill. beszerelésénél ügyeljen arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. A gyártó által nem engedélyezett akkumulátorok használata szigorúan tilos. Miel tt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia (lásd "A targonca biztonságos parkolása" oldalon 69). 40

42 2 Akkumulátortípusok A kivitelt l függ en a targoncák különböz akkumulátortípusokkal vannak felszerelve. A következ táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: EJC 110/112/212 Akkumulátortípus Kapacitás (Ah) 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor min. tömeg (kg) max. méretek (mm) 2 PzB X147X560 2 PzB X147X592 2 PzV-BS wf Exide X147X560 2 PzB X147X686 2 PzV - BS wf Exide X147X684 2 PzB 150 Lib. Silver X147X592 2 PzB 200 Lib. Silver X147X686 2 PzMB X147X592 2 PzMB X147X686 3 PzS X207X686 3 PzV wf Exide X284X537 3 PzS X284X628 3 PzV 300 wf Exide X284X628 2 PzVB 134 HAWK X147X592 2 PzVB 162 HAWK X147X686 3 PzS 375 Lib. Silver X284X628 3 PzM X284X537 3 PzM X284X628 41

43 Akkumulátortípus Kapacitás (Ah) 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 24 V-os akkumulátor 3 PzV 261 HAWK X284X537 3 PzV 330 HAWK X284X628 3 PzB X207X583 3 PzVB 243 HAWK X207X686 3 PzV-BS wf Exide min. tömeg (kg) max. méretek (mm) X207X686 3 PzMB X207X686 3 PzB X207X686 Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetel anyaggal kell lefedni. 42

44 3 Az akkumulátor hozzáférhet vé tétele FIGYELMETETÉS! A rögzítetlen targonca balesetveszélyes A targonca emelked n, vagy felemelt teherfelvev szerkezettel történ leparkolása veszélyes, és alapvet en nem megengedett. A targonca legyen sík talajon leállítva. Különleges esetben a targoncát pl. ékekkel biztosítsa. Engedje le teljesen a teherfelvev szerkezetet. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. Nem m köd képes fék esetén a járm vet úgy lehet biztosítani véletlen elmozdulás ellen, hogy ékeket helyez a kerekek alá. VIGYÁAT! úzódásveszély a visszazuhanó akkumulátorfedél által. Ha az akkumulátor fedelet nem hajtják fel teljesen, hirtelen lezuhanhat és zúzódásokat okozhat. Az akkumulátorfedél csak akkor van megfelel en felhajtva, ha több mint 90 -ban nyitva van. Ekkor megtartja a gravitáció. Az akkumulátor fedelet nyissa ki ütközésig. El feltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon Eljárásmód Nyissa ki az akkumulátorfedelet (11). Az esetleg meglév szigetel lapot el kell távolítani az akkumulátorról. Ezzel befejezte az akkumulátor hozzáférhet vé tételét. 43

45 4 Az akkumulátor feltöltése FIGYELMETETÉS! Robbanásveszély a töltéskor keletkez gázok miatt Az akkumulátor töltés közben oxigénb l és hidrogénb l álló elegyet (durranógázt) bocsát ki. A gázfejl dés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortölt állomás tölt kábelének az akkumulátordugaszhoz történ csatlakoztatása, ill. az onnan történ leválasztása csak kikapcsolt állapotú járm és tölt állomás mellett történhet. A tölt készülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása el tt ellen rizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelel szell ztetésér l. A töltési folyamat során a megfelel szell zés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méret körzetében nem tárolható gyúlékony anyag vagy szikrát kelt berendezés. A t zvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémb l készült tárgyat az akkumulátorra. Az akkumulátor és a tölt állomás gyártójának biztonsági el írásait feltétlenül be kell tartani. ÉRTESÍTÉS Az akkumulátor sérülése Az akkumulátort, a tölt készüléket (töltési görbét) és az akkumulátor paramétert egymáshoz kell igazítani, máskülönben károsodás léphet fel. 44

46 4.1 Az akkumulátor fixen felszerelt tölt készülékkel történ feltöltése Az akkumulátor feltöltése El feltételek Tegye hozzáférhet vé az akkumulátort, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 43. Eljárásmód Válassza le az akkumulátordugaszt (46) a járm dugaszról. Kösse össze az akkumulátordugaszt (46) a fixen felszerelt tölt készülék tölt kábelével (47). Indítsa el a töltési folyamatot a tölt készülék üzemeltetési útmutatójának megfelel en. Ekkor folyamatban van az akkumulátor töltése. Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás. El feltételek Az akkumulátor teljesen feltöltött állapotban van. Eljárásmód Fejezze be a töltési folyamatot a tölt készülék üzemeltetési útmutatójának megfelel en. Kösse le az akkumulátordugaszt (46) a fixen felszerelt tölt készülék tölt kábelér l (47). Csatlakoztassa az akkumulátordugaszt (46) a targoncához. A targonca ismét üzemkész állapotban van. 45

47 4.2 Az akkumulátor integrált tölt készülékkel történ feltöltése (o) VESÉLY! Áramütés és gyulladás veszélye A sérült és nem megfelel kábel áramütést okozhat és túlhevülés miatti tüzet okozhat. Csak maximum 30 m hosszúságú hálózati kábelt használjon. Ügyeljen a regionális el írások betartására. Használatkor tekerje le a teljes kábeltekercset. Csak a gyártó eredeti hálózati kábelét használja. A szigetelési osztálynak és a savakkal és lúgokkal szembeni ellenállóságnak meg kell felelnie a gyártó hálózati kábele tulajdonságainak. A tölt csatlakozónak száraznak és tisztának kell lenni. FIGYELMETETÉS! Sérülések veszélye az integrált tölt berendezésen vagy feszültség alatt álló rászerelt alkatrészein Sérülések az integrált tölt berendezésen vagy a feszültség alatt álló rászerelt alkatrészein (hálózati kábel, csatlakozó) rövidzárlatot vagy áramütést okozhatnak. Az akkumulátor fedél lezárásakor a hálózati kábel nem csíp dhet be. A felfedezett hibát haladéktalanul közölje felettesével. Informálja az illetékes ügyfélszolgálatot. A meghibásodott targoncát jelölje meg, és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és elhárítása után szabad ismét üzembe helyezni. ÉRTESÍTÉS Az integrált tölt készülék szakszer tlen használata anyagi kárt okozhat Az akkumulátortölt készülékb l és az akkumulátorellen rz készülékb l álló integrált tölt készüléket nem szabad felnyitni. Meghibásodás esetén értesítse a gyártó szervizét. A tölt készüléket csak a Jungheinrich által szállított akkumulátorokkal vagy a gyártó szervize által a targonca számára engedélyezett, egyéb akkumulátorokhoz történ illesztés után szabad használni. Tilos a más targoncákkal történ csere. Tilos az akkumulátort egyszerre két tölt készülékhez csatlakoztatni. 46

48 4.2.1 A jelleggörbe beállítása (ELG 2430) EJC 212 elektromos kormányzással (o) KW17/2014-ig A targonca akkumulátor nélkül történ kiszállítása során gyárilag a 0 pozíció van beállítva. A hálózati csatlakozóhoz (49) akkumulátor lemerülésjelz, töltés-/ lemerüléskijelz, CanDis vagy bipoláris LED csatlakoztatható VIGYÁAT! A megfelel töltési görbe beállítása el tt húzza ki a hálózati csatlakozót! Töltési jelleggörbe beállítása El feltételek Az akkumulátor csatlakoztatva van. Eljárásmód A tölt készülék (48) beállítókapcsolóját fordítsa el jobbra, hogy a töltési görbét a mindenkor alkalmazott akkumulátorhoz illessze. A zöld LED villogása nyugtázza az új beállítás érvényességét, amely azonnal életbe lép. A töltés jelleggörbét beállította. 47

49 Villogás sorrendje / töltési görbe hozzárendelése (ELG 2430) Villogás sorrendje kiválasztott töltési görbék (jelleggörbék) 0 Targonca akkumulátor nélkül ÉRTESÍTÉS Nedves akkumulátor: PzS Ah-val 1 Nedves akkumulátor: PzM Ah-val 2 Nem igényel karbantartást: PzV Ah-val 3 Nem igényel karbantartást: PzV Ah-val 4 Nem igényel karbantartást: PzV Ah-val Nedves akkumulátor: PzS impulzus jelleggörbével Ah 5 Nedves akkumulátor: PzM Ah-ás impulzus jelleggörbével 6 Jungheinrich Ah A kapcsoló összes többi pozíciója (48) letiltja a tölt készüléket, ill. az akkumulátor nem tölt dik. Kisebb mint 180 Ah kapacitású PzM akkumulátor esetén az 1-es jelleggörbét, 180 Ah-tól az 5-ös jelleggörbét kell beállítani. PzS Ah-ás nedves akkumulátor esetén alkalmazható az 1-es és az 5-ös jelleggörbe is, az 5-ös jelleggörbe gyorsabb töltést eredményez. Csatlakoztatott akkumulátor esetén használhatja a tölt készülék beállítási súgóját: Érvényes kapcsolópozíció esetén a zöld LED a beállított pozíciónak megfelel en villog, érvénytelen kapcsolópozíció esetén pedig a piros LED villog. 48

50 4.2.2 A töltési jelleggörbe beállítása (ELH 2415 / 2425 / 2435) EJC 110 / 112 / 212 mechanikus kormányzással EJC 212 elektromos kormányzással (o) KW18/2014-t l A töltési jelleggörbe beállítása (ELH 2415 / 2425 / 2435) az 1388 paraméter segítségével történik a targonca szoftverb l, lásd "ELH 2415 / 2425 / 2435 töltési jelleggörbéjének beállítása CanCode-dal" oldalon 124. A töltési jelleggörbe beállításához CanCode és CanDis opciókra van szükség. Egyéb esetben a beállítást csak a szakszerviz végezheti. Villogás sorrendje / töltési görbe hozzárendelése (ELH 2415/2425/2435) Villogás sorrendje kiválasztott töltési görbék (jelleggörbék) 0 Targonca akkumulátor nélkül 1 Nedves akkumulátor: PzS Ah-val Nedves akkumulátor: PzM Ah-val Nedves akkumulátor: PzS impulzus jelleggörbével Ah 2 Nedves akkumulátor: PzM Ah-ás impulzus jelleggörbével 3 Karbantartásmentes: PzV Ah-val 4 Karbantartásmentes: PzV Ah-val Nedves akkumulátor: PzS impulzus jelleggörbével Ah 6 Karbantartásmentes: PzV Ah 7 H t ház 49

51 ÉRTESÍTÉS Az 1388 paraméter beállítása állandóra lezárja a tölt készüléket, így a tölt készülék nem tölti az akkumulátort. PzS Ah nedves akkumulátor esetén alkalmazható az 1-es és az 2-es jelleggörbe is. Ha az ELH 2415 / 2425 esetén olyan jelleggörbe kerül beállításra, melyet a tölt nem támogat, a töltésjelz pirosan világít. Minden más jelleggörbe ( 8) zárolja a tölt készüléket, ill. a tölt készülék nem tölti az akkumulátort. 50

52 4.2.3 Az akkumulátor feltöltése Az integrált tölt készülékkel történ feltöltés indítása ELG hálózati csatlakozás Hálózati feszültség: 230 V / 110 V (+10/-15%) Hálózati frekvencia: 50 Hz / 60 Hz ELH hálózati csatlakozás Hálózati feszültség: 230 V / 115 V (+15/-10%) Hálózati frekvencia: 50 Hz / 60 Hz A tölt készülék hálózati kábele és hálózati csatlakozója (12) az elüls burkolatban vagy az akkumulátortérben (50) van integrálva. Töltse fel az akkumulátort El feltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 69. Tegye hozzáférhet vé az akkumulátort, lásd "Az akkumulátor hozzáférhet vé tétele" oldalon 43. A tölt készüléken megfelel tölt program van beállítva Eljárásmód Az esetleg meglév szigetel lapot távolítsa el az akkumulátorról. Az akkumulátor csatlakozódugasza legyen bedugva. A hálózati csatlakozót (12) dugja be egy hálózati csatlakozóaljzatba. Húzza felfelé a VÉSLEÁLLÍTÓ kapcsolót. A villogó LED kijelzi a töltési állapotot, ill. az üzemzavart (a villogó kódokhoz lásd a LED jelzések cím táblázatot). Ekkor folyamatban van az akkumulátor töltése. Amennyiben a hálózati csatlakozó (12) a hálózatra van csatlakoztatva, akkor megszakad a targonca összes elektromos funkciója (elektromos elindulásvédelem). Ekkor nem lehetséges a targonca üzemeltetése. 51

53 Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás. El feltételek Az akkumulátor teljesen feltöltött állapotban van. Eljárásmód A hálózati csatlakozót (12) húzza ki a hálózati dugaljból, és helyezze el a hálózati kábellel együtt a tartórekeszben (50). Az esetleg meglév szigetel lapot helyezze vissza az akkumulátorra. árja az akkumulátorfedelet. A targonca ismét üzemkész állapotban van. Töltési id A töltési folyamat id tartama függ az akkumulátor kapacitásától. Hálózati kimaradás után automatikusan folytatódik a töltés. A töltés megszakítható a hálózati csatlakozó kihúzásával, majd folytatható. 52
