1 ETM/V 320/325 ETV-H Használati utasítás U

2 z emelõállvány szállítására és szerelésére vonatkozó ontos megjegyzések tolóoszlopos targoncáknál Szállítás szállítás az emelőállvány szerkezeti magasságától és a helyi adottságoktól üggően az alkalmazás helyszínére három különböző módon történhet. Állva, elszerelt emelõállvánnyal (kis szerkezeti magasság esetén) Állva, részben elszerelt és a vezetõt védõ tetõnek döntött emelõállvánnyal (közepes szerkezeti magasság esetén), az emelési unkció hidraulikavezetékét szétkapcsolva Állva, leszerelt emelőállvánnyal (nagy szerkezeti magasság esetén), az alapkészülék és az emelőállvány közötti összes hidraulikavezetéket szétkapcsolva. Biztonsági utasítások az összeszereléshez és üzembe helyezéshez jármû összeszerelését az alkalmazás helyszínén, az üzembe helyezést és a vezetõ betanítását csak a gyártó által kiképzett és eljogosított személyzet végezheti. hidraulikavezetékeket az alapkészülék / emelõállvány csatlakozójánál összekötni és a jármûvet üzembe helyezni csak azután szabad, hogy az emelõállványt szabályszerûen elszerelték. 1

3 2

4 Előszó z ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI UTSÍTÁS ismertet. z anyag rövid és áttekinthető ormában közli az inormációkat. z egyes ejezetek betűrendben kerültek elrendezésre. Valamennyi ejezet az 1. oldallal kezdődik. z egyes lapokat a ejezet betűjele és az oldalszám azonosítja. Példa: a B 2 oldal a B ejezetben a második oldalt jelenti. jelen üzemeltetési utasításban különböző targoncatípusok kerültek dokumentálásra. kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó előírásokat vegyék igyelembe. m biztonságtechnikai útmutatásokat és a ontos megjegyzéseket a következő szimbólumok jelzik: Olyan biztonságtechnikai megjegyzések előtt áll, amelyeket be kell tartani a személyi sérüléses balesetek elkerülése érdekében. Olyan útmutatások előtt áll, amelyeket be kell tartania, hogy elkerülje az eszközök veszélyeztetését. Általános útmutatások és magyarázatok előtt áll. t o gép alapelszereltségéhez tartozó elemeket jelzi. z extra elszereltséget jelöli. Készülékeinket olyamatosan továbbejlesztjük. Kérjük megértésüket, hogy enn kell tartanunk magunknak a jogot a orma, a elszereltség és a technika módosítására. z üzemeltetési útmutató tartalmából ezért nem vezethetők le a készülék bizonyos tulajdonságaira vonatkozólag támasztott igények. Szerzői jog jelen üzemeltetési útmutató szerzői joga a JUNGHEINRICH G tulajdonában marad. Jungheinrich ktiengesellschat m Stadtrand Hamburg - NÉMETORSZÁG Teleon: +49 (0) 40/ H

5 0108.H

6 Tartalomjegyzék B Előírás szerinti alkalmazás targonca ismertetése 1 használat módja... B 1 2 részegységek és működésük... B targonca... B teherelvevő szerkezet... B 5 3 Műszaki adatok - alapváltozat... B z alapváltozatú targoncák üzemi jellemzői... B Méretek... B z alapváltozatú targoncák üzemi jellemzői ETM/V 214/ B EN szabványok... B lkalmazási eltételek... B 9 4 Feliratok és adattáblák... B Targonca azonosító tábla... B Terhelés tábla, teherbírás / teher súlypont / emelési magasság... B Terheléstábla, teherbírás / teher súlypont / villácsúcs... B Terhelés tábla, terhelhetőség / oldaleltolás... B Bekötési pontok a gép emeléséez... B Figyelmeztető tábla: Kezelési útmutatóra igyelni!... B 12 C Szállítás és üzembe helyezés 1 Mozgatás daruval... C 1 2 Első üzembevétel... C 2 3 rögzítőék szállítási biztosítása... C 2 D kkumulátor - Karbantartás, Újratöltés, Csere 1 savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok D 1 2 kkumulátor típusok... D 2 3 kkumulátor szabaddá tétele... D hajtóárammegszakítás áthidalása... D kkumulátorkocsi vészkireteszelése... D 3 4 z akkumulátor töltése... D 4 5 z akkumulátor ki- és beszerelése... D 5 6 kkumulátor töltöttség jelző műszer, akkumulátor töltöttség igyelő rendszer, uzemóra számláló... D 6 I 1

7 E targonca kezelése 1 targonca kezelésére vonatkozó biztonsági rendszabályok... E 1 2 Kezelő- és kijelzőelemek leírása... E 2 3 targonca indítása... E tartóöv használatára vonatkozó tudnivalók o... E Vészékberendezés... E 7 4 Munkavégzés a targoncával... E menetelésre vonatkozó biztonsági rendszabályok... E Haladás, kormányzás, ékezés... E Emelővillák beállítása... E rakomány elvétele és lehelyezése... E Rakomány elvétele, emelése és szállítása... E Függesztett eszközök kezelése... E jármű biztonságos leállítása /parkolás/... E 15 5 Inormáció- és szervizkijelző (LIS)... E LED igyelmeztető jelzések... E Billentyűzet... E Kijelző... E járműparaméterek változtatása... E 19 6 Hibakeresés... E 20 7 Mechanikus pótkormányzás (szükségüzem)... E 21 8 Kiegészítő elektromos berendezések... E Ülésűtés... E Munkahelyi ényszóró... E Körkörös ény... E Villogóény... E Áthidaló kapcsoló (ES / Elektromos emeléskorlátozás)... E 25 9 Különkaros működtetés o... E Haladás, kormányzás, ékezés... E Rakomány elvétele és letevése o... E Rakomány elvétele, emelése és szállítása o... E Függesztett eszközök kezelése o... E 31 I 2

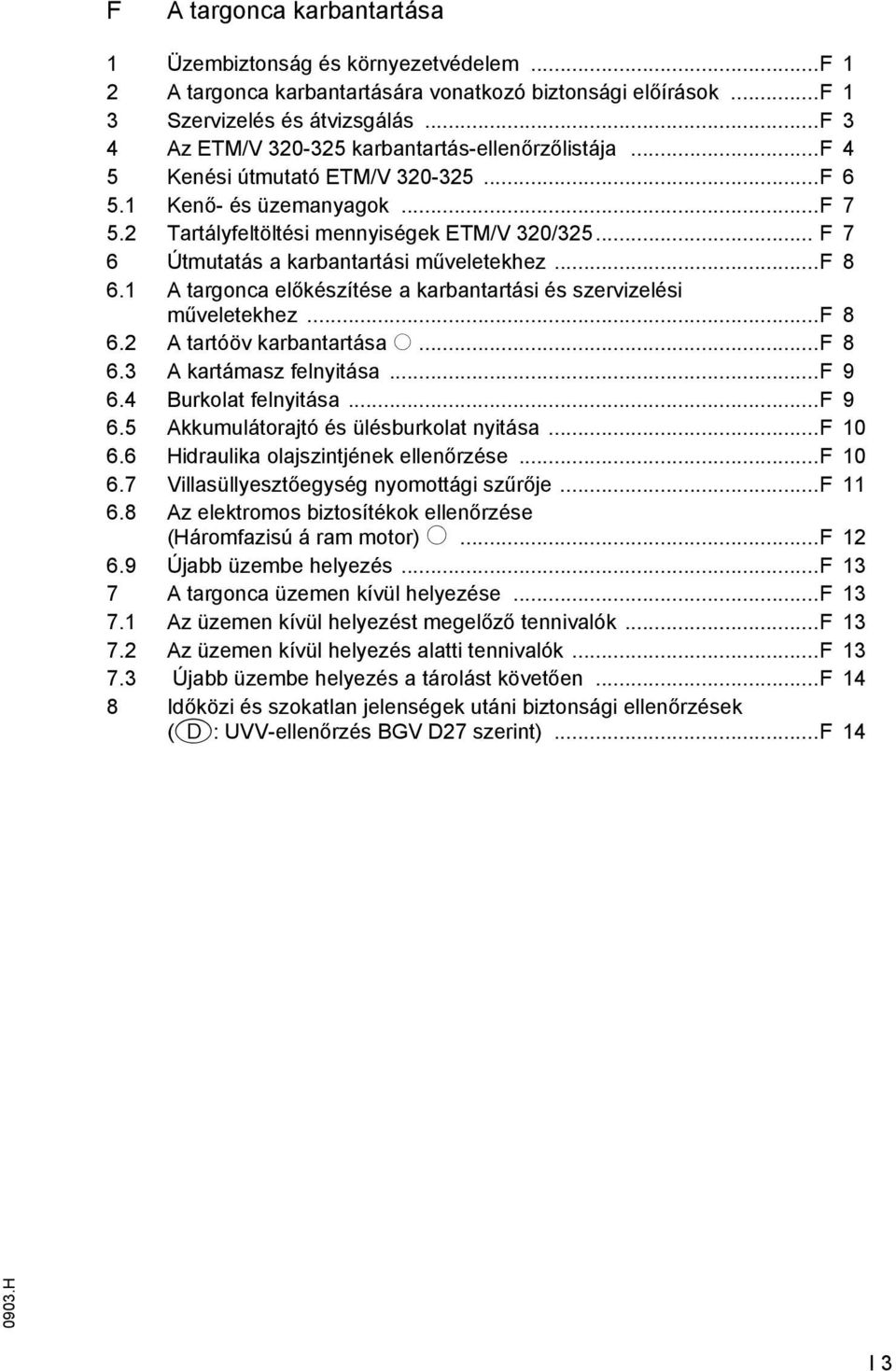

8 F targonca karbantartása 1 Üzembiztonság és környezetvédelem...f 1 2 targonca karbantartására vonatkozó biztonsági előírások...f 1 3 Szervizelés és átvizsgálás...f 3 4 z ETM/V karbantartás-ellenőrzőlistája...f 4 5 Kenési útmutató ETM/V F Kenő- és üzemanyagok...f Tartályeltöltési mennyiségek ETM/V 320/ F 7 6 Útmutatás a karbantartási műveletekhez...f targonca előkészítése a karbantartási és szervizelési műveletekhez...f tartóöv karbantartása o...f kartámasz elnyitása...f Burkolat elnyitása...f kkumulátorajtó és ülésburkolat nyitása...f Hidraulika olajszintjének ellenőrzése...f Villasüllyesztőegység nyomottági szűrője...f z elektromos biztosítékok ellenőrzése (Háromazisú á ram motor) o...f Újabb üzembe helyezés...f 13 7 targonca üzemen kívül helyezése...f z üzemen kívül helyezést megelőző tennivalók...f z üzemen kívül helyezés alatti tennivalók...f Újabb üzembe helyezés a tárolást követően...f 14 8 Időközi és szokatlan jelenségek utáni biztonsági ellenőrzések (D: UVV-ellenőrzés BGV D27 szerint)...f 14 I 3

9 I 4

10 Előírás szerinti alkalmazás z Ipari targoncák rendeltetés- és szabályszerű használatára vonatkozó irányelvek (VDM) vonatkozó részeit tartalmazza az útmutató, amelyeket mindig igyelembe kell venni, együtt a helyi előírásokkal. Ezen üzemeltetési utasításban leírt targonca olyan berendezés, amely egységrakományok emelésére és szállítására alkalmas. targoncákat az útmutatóban leírtak szerint kell használni, kezelni, és karbantartani. Bármilyen más használati mód helytelen, az személyi sérülésekhez, a targonca és más értékek károsodásához vezethet. Mindenek előtt eltétlen el kell kerülni a targonca túlterhelését, melyet túlsúlyos, vagy nem egyenletesen elrendezett rakományok elvétele idézhet elő. Kötelező a targoncára rögzített adattáblán vagy terhelési diagramon eltüntetett maximális megengedett terhelhetőség értékének a betartása. targoncát sem tűzveszélyes, robbanásveszélyes környezetben, sem korróziót okozó vagy erős portartalmú környezetben nem szabad üzemeltetni. m z üzemeltető kötelezettségei: Üzemeltetőként az útmutatóban az a természetes vagy jogi személyt értendő, aki a targoncát saját maga használja, vagy azt az irányítása alatt használják mások. Speciális esetekben (pl. lízingelés, kölcsönzés) az üzemeltető az a személy, akire ezen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerződéses megállapodásnak megelelően. z üzemeltetőnek eltétlen biztosítania kell, hogy a targoncát csak megelelő módon használják úgy, hogy az ne jelentsen életveszély, balesetveszélyt használójára illetve külső személyre nézve. Továbbmenve külön igyelmet kell ordítani a baleset megelőzési előírások, különleges biztonságtechnikai rendszabályok, valamint az üzemeltetési, karbantartási és javítási útmutatások betartására. z üzemeltető kötelessége biztosítani, hogy valamennyi gépkezelő olvassa el és értse meg a Kezelési útmutatóban oglaltakat. Ezen üzemeltetési utasítás igyelmen kívül hagyásával szavatosságunk megszűnik. Ugyanez érvényes, ha a gyártó-vevőszolgálatának egyetértése nélkül vevő és/vagy egy harmadik él, nem szakszerű munkát végez a garancia tárgyán. Kiegészítő tartozékok elszerelése: Olyan kiegészítő elszerelések rá-, illetve beépítése, amelyek kihatással vannak a targonca működésére, vagy kiegészítik azt, csak a gyártó írásos engedélye alapján történhet. Ha szükséges a helyi hatóságok jóváhagyásával is rendelkezni kell. Mindamellett a hatóságok jóváhagyása nem helyettesíti a gyártó engedélyét H 1

11 H

12 B targonca ismertetése 1 használat módja z ETM/V típus elektromos, oldalirányú vezetőüléssel és jó átláthatóságú villás targonca háromkerekű kivitelben. z ETM/V sorozat áruk sík elületen történő emelésére és mozgatására lett kialakítva. Szállíthatók vele nyílt lábazatú raklapok vagy kereszt deszkázatú raklapok, amelyek lábazata a targonca támasztógörgőin, villáin kívül és belül helyezkedik el. Képes rakományok be- és kitárolására és hosszabb szakaszokon történő szállítására. teherbírás az adattáblán vagy a teherbírást jelző eliraton található. Típus Teherbírás Teher súlypont ETM/V kg 600 mm ETM/V kg 600 mm B 1

13 2 részegységek és működésük Tétel Megnevezés Tétel Megnevezés 1 t Átlátható emelőoszlop 9 t Hajtott kerék 2 t Vezetővédő keret 10 t Láb-nyomógomb 3 t Szabademelés munkahenger 11 t kkumulátor kocsi reteszelés 4 Inormációs és szerviz kijelző 12 t (LIS) Rögzítőék t 5 o Kiegészítő hidraulika (ZH2) 13 t Kulcsos kapcsoló 6 t Többunkciós kar 14 t Főkapcsoló (vészkapcsoló) 7 t Teherkerék 15 o Biztonsági öv 8 t Kerékkar t = szériakivitel o = kiegészítő tartozék B 2

14 2.1 targonca biztonsági berendezések: targonca kontúrvonalának lekerekített élei lehetővé teszik az ETM/V típus biztonságos kezelését. vezetőt a (2) vezetővédő keret védi. (9) hajtókerék és a (7) támasztókerekek a merev vázszerkezetbe kerültek beépítésre. (14) őkapcsoló működtetésével vészhelyzetben gyorsan lekapcsolható minden elektromos unkció. (4) inormációs és szerviz kijelző hat darab piros igyelmeztető LED jelzése a következő állapotokat mutatja: menetirány előreelé (V), "meghajtás iránya" kéziék behúzva menetirány visszaelé (R), "teherirány" ékolyadékhiány oldaltoló középső állásban (opció) akkumulátorzár munkahenger csőszakadás biztosítója behatárolja a teher süllyedésének a sebességét a hidraulikus rendszer hibája esetén. kijelző műszer: (4) inormációs és szerviz kijelző (LIS) LCD-technológiás, nagyelületű kijelző. Tartalmazza az üzemóra számlálót és a akkumulátor töltöttség kijelzőt az emelési unkció reteszeléssel. haladó hajtás: Egy 6 kw teljesítményű háromázisú váltakozóáramú motor hajtja meg a meghajtókereket (9) egy homlok-kúpogaskerekes közlőműn keresztül. z elektronikus áramvezérlés gondoskodik a hajtómotor okozatmentes ordulatszám állításáról és ezáltal az egyenletes, visszutásmentes meghajtást, dinamikus gyorsulást és elektronikusan szabályozott ékezést energia visszatáplálással. z energia visszatáplálás okát a LIS egység segítségével lehet beállítani. ékberendezés: Két üggetlen ékrendszer hat a hajtott kerékre. Üzemi ékként egy hidraulikus, azbesztmentes betéttel ellátott dobék áll rendelkezésre, amelyet a lábpedállal lehet működtetni. (12) rögzítőék mechanikusan (nyomórugó) egy acélsodrony segítségével hat a dobékre. ékolyadék szintjét a LIS egység ellenőrzi. Figyelmeztető ény jelzi a rögzítőék behúzását. kormány- és kéziékrendszer üzemzavara (vészstop) megjelenik a LIS kijelzőjén. kormányzás: kormányzás kormányhajtóműn keresztül lánckormányzással lehetséges és alap elszereltség az elektromos kormányrásegítés. z elordíthatóan csapágyazott hajtásegység mindkét oldalra 90 -kal elordítható. vezetőállás: vezetőállás az ergonómiai szempontoknak megelelően és nagy lábtérrel került kialakításra. testnek megelelő ülőhelyzet beállíthatósága érdekében a vezetőülést és a kormányejet a vezető üggőlegesen és vízszintesen is állíthatja. gyorsító és a ékpedál az erőgépekre jellemző elrendezésű. B 3

15 Tétel Megnevezés Tétel Megnevezés 1 t Átlátható emelőoszlop 9 t Hajtott kerék 2 t Vezetővédő keret 10 t Láb-nyomógomb 3 t Szabademelés munkahenger 11 t kkumulátor kocsi reteszelés 4 Inormációs és szerviz kijelző 12 t (LIS) Rögzítőék t 5 o Kiegészítő hidraulika (ZH2) 13 t Kulcsos kapcsoló 6 t Többunkciós kar 14 t Főkapcsoló (vészkapcsoló) 7 t Teherkerék 15 o Biztonsági öv 8 t Kerékkar t = szériakivitel o = kiegészítő tartozék B 4

16 kezelő és kijelző berendezések: kezelő és kijelző berendezések jól áttekinthetően a vezetőállásban helyezkednek el. logikusan kialakított (6) többunkciós kar lehetővé teszi az egykezes kezelést a menetirány, emelés/süllyesztés, oszlop ki- és visszahúzás, oszlop billentés, oldaleltolás balra/jobbra oldaleltolás üzemmódban (kiegészítő hidraulika ZH1) és a kürt kezelésében. inormáció- és szervizkijelzőn (LIS) (4) az akkumulátor töltöttségét mutató kijelző és az üzemóra számláló egybe van építve. z akkumulátor töltöttség kijelző mint akkumulátor őr is működik, amely lemerült akkumulátor esetén lekapcsolja az emelési lehetőséget, elkerülve ezáltal a túlzott lemerülést. Opcionálisan az (5) vezérlő karral egy kiegészítő hidraulika (ZH2) üzemeltethető. hidraulikus berendezés: hidraulikus tápegység egy kívülről szellőztetett motorból és egy alacsony zajszintű, precíziós, magasnyomású szivattyúból áll. berendezés vezérlése a többunkciós kar (6) és a kiegészítő hidraulika kapcsolók (5) segítségével végezhető. többcélú kar (Multi-Pilot) helyett opcionálisan egykaros irányításra is lehetőség van (lásd E ejezet, 9. szakasz). z elektromos berendezés: 48-Voltos, kétvezetékes rendszer. hajtás és az emelés elektronikus vezérlése széria elszerelés. z elektronikus hajtásvezérlés okozatmentesen vezérli a menetsebességet és ellenáramú ékezést tesz lehetővé a menetirány átkapcsolásakor. inormáció- és szervizkijelző (LIS) (4) segítségével a menet- és emelőparamétereket az igényeknek megelelően lehet beállítani. igyelmeztető jelzések, a hibakezelési utasítások és a szerviz unkciók ugyancsak a LIS egységen kerülnek kijelzésre. z alkalmazható hajtó akkumulátorok a D ejezetben találhatóak. 2.2 teherelvevő szerkezet Oszloptartó: z oszloptartó támasztógörgőkön csapágyazott. kitoló és a visszahúzó mozgást közvetlenül egy egyokozatú teleszkóp munkahenger végzi. z oszloptartó utósinei a kerékkarokra (8) lettek csavarozva. z emelő oszlop: targonca dönthető, az oszloptartóba ágyazott, teleszkópos, jól átlátható emelőoszloppal (1) lett elszerelve. z állítható oldalgörgők és a csúszóelemek elveszik az oldalterhelést a villatartón a terhelés egyoldalas elvételekor. villák a villatartón állíthatóak. Kettős emelésű Triplex-oszlop (DZ) esetén a teherszán első emelése (szabademelés) egy rövid, a középponton kívül elhelyezett szabademelés munkahenger (3) segítségével a szerkezeti magasság változása nélkül lehetséges. Teleszkóp oszlop (ZT) esetén a szabademelés konstrukciós okokból kiolyólag 80 mm lehet. kiegészítő berendezések: mechanikus és a hidraulikus kiegészítő berendezések elszerelése, mint kiegészítő eszközök lehetségesek. B 5

17 3 Műszaki adatok - alapváltozat műszaki adatok ismertetése a VDI 2198 alapján. Műszaki módosítások és kiegészítések joga enntartva. 3.1 z alapváltozatú targoncák üzemi jellemzői Jellemző ETM/V 320 ETM/V 325 Q Teherbírás (C=600 mm-nél) Kg C Teher súlyponti helyzete mm Menetsebesség 11,7 11,7 Km/h teherrel/teher nélkül Emelési sebesség teherrel/teher nélkül 0,28 / 0,43 0,23 / 0,37 m/s (±10%) Süllyesztési sebesség teherrel/teher nélkül 0,50 / 0,50 0,50 / 0,50 m/s (±15%) Kitolási sebesség 0,12 0,12 m/s teherrel/teher nélküld) Billentési képesség 7 / 11 6 / 11 % teherrel/teher nélkül Max. leküzdhető emelkedő (5 min) névleges teherrel/terheletlenül 10 / / 15 % d)h3 Š mm = 0,10 m/s h3 Š 8001 mm = 0,08 m/s 3.2 Méretek Jellemző ETM/V 320 (ZT/DZ) ETM/V 325 (ZT/DZ) s a villa lesüllyesztett magassága mm h 6 a védőkeret magassága e) 2075/ /2190 mm l 1 teljes hosszúság a) 1957/ /1985 mm l 4 kitolás b) 616/ /644 mm l 7 hosszúság a kerékkarig mm b 1 teljes szélesség 1120/ /1238 mm b 2 teljes szélesség 1106/ /1186 mm W a Fordulási sugár 1617/ /1675 mm st Munkaolyosó szélessége 2617/ /2639 mm 800x1200 hossz c) st Munkaolyosó szélessége 2417/ /2439 mm 1000x1200 átlósan c) Saját tömeg Targonca azonosító tábla a)villa hosszúsága 800 mm; 560 h akkumulátorral: +90 mm; 700 hakkumulátorral: +162 mm b)560 h akkumulátorral: +90 mm;700 h akkumulátorral: +162 mm c) ±5mm; 560 h akkumulátorral: +90 mm; 700 h akkumulátorral: +180 mm d)700 h akkumulátorral a) +162 mm, b) -162 mm, c) +162 mm e)szerkezeti magasság h 1 <= 2500:2075 mm szerkezeti magasság h 1 >= 2200:2400 mm, 420/560 h akkumulátorral:2075 mm 700 h akkumulátorral:2190 mm szerkezeti magasság h 1 > 2400 mm = 2190 mm B 6

18 h4 h6 l4 c h3 h1 Q h2 s h2 l7 l1 Wa b 2 b 1 st B 7

19 3.3 z alapváltozatú targoncák üzemi jellemzői ETM/V 214/216 Jellemző * ETM/V 320 / ETM/V 325 ** ETV-H 320 / ETV 320 Teleszkóp oszlop (ZT)* Kettős emelésű Triplex oszlop (DZ)* Kettős emelésű Triplex oszlop (DZ) erősített** h 1 Szerkezeti magasság mm h 2 Szabademelés mm h 3 Emelés mm h 4 Maximális magasság mm h4 h6 l4 c h3 h1 Q h2 s h2 l7 l1 B 8

20 3.4 EN szabványok Folyamatos zajszint: 70 db () Munkaterületen a EN szerint kiértékelve, összhangban az ISO 4871-gye. olyamatos zajszint a szabvány szerinti átlagérték és igyelembe kell venni a zajszintet menetelésnél, emelésnél és süllyesztésnél. zajszintet a kezelő ülénél kell mérni. Vibráció: 0,40 m/s 2 CEN/TC 150 WG 8 N73E dokumentuma szerint értékelve kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerinti lineárisan ősszegzett, súlyozott gyorsulás üggőleges irányban. rezgésgyorsulás állandó sebesség mellett a küszöbön történő áthaladáskor kerül kiértékelésre. Elektromágneses megelelőség (EMV): következő határértékek az Ipari targoncák elektromágneses megelelősége (9/95) szabvány alapján kerültek igyelembe vételre: - Zavaró jel kibocsátás (EN ) - Zavaró jel ellenálló képesség (EN ) - Elektrosztatikus kisülés (EN ) z elektromos és elektronikus részegységek és azok elrendezésének megváltoztatása csak a gyártó-szervízt írásos hozzájárulása birtokában lehetséges. 3.5 lkalmazási eltételek Környezeti hőmérséklet - normálkivitel esetén: -25 C do +40 C Állandó 0 C alatti alkalmazás esetén a hidraulikus berendezés eltöltése a gyártó által megadott agyálló olajjal ajánlott. Hűtőházi, illetve extrém hőmérséklet vagy légnedvesség váltakozású területen történő alkalmazás esetén a targonca speciális kialakítása és elszerelése szükséges. B 9

21 Ihr Kundendienst-Partner Feliratok és adattáblák mv 1,5 V Tétel Megnevezés 16 Tiltó tábla: "Felemelt teher alatt tartózkodni tilos!" 17 Csatlakozó pont darus szállításhoz 18 Figyelmeztető jelzés: "Figyelem: Elektronikus egység, alacsony eszültség" 19 Rendelés-, leltár-, szervízszám 20 Baleset megelőzési ellenőrzéseket hitelesítő tábla (csak D) 21 Csatlakozó pont a targonca emeléséhez 22 Figyelem: Ügyeljünk a kezelési útmutatóra! 23 Menetirány a kormány véghelyzetekben 24 Terhelési tábla, teherbírás / oldaleltolás 25 Terhelési tábla, teherbírás / teher súlypont / villacsúcs 26 Terhelési tábla, teherbírás / teher súlypont / emelési magasság 26.1 Biztonsági övet bekötni tábla 27 Tiltó tábla: "z emelőoszlopon átnyúlni tilos!" B 10

22 4.1 Targonca azonosító tábla Tétel Megnevezés Tétel Megnevezés 28 Típus 34 Gyártó 29 Sorozatszám 35 kkumulátor tömeg kg-ban (min/max) 30 Névleges teherbírás kg-ban 36 Meghajtó teljesítmény, kw-ban 31 kkumulátor: Feszültség V 37 Teher tömegközéppont távolság mm-ben 32 Önsúly akkumulátor nélkül, 38 Gyártási év kg-ban 33 Gyártó-Logo 39 Opció Ha a targoncával kapcsolatban kérdései lennének, vagy tartalék alkatrészt kíván rendelni, kérjük tüntesse el a sorozatszámát (29). 4.2 Terhelés tábla, teherbírás / teher súlypont / emelési magasság (26) terheléstábla megadja a jármű Q (kg) terhelhetőségét üggőlegesen álló emelőállvány esetére. táblázatban látható, hogy mekkora a maximális teherbírás normál teher súlypont-távolság* C (mm) és a kívánt emelési magasság H (mm) esetén. *) normál teher súlypont-távolság igyelembe veszi a tehermagasság mellett a teher szélességét is. Példa a maximális teherbírás meghatározására: Egy C=600 mm teher súlypont-távolság és maximálisan H=3600 mm emelési magasság esetén a maximális terhelhetőség Q=1105 kg. B 11

23 4.3 Terheléstábla, teherbírás / teher súlypont / villácsúcs (25) terhelés tábla megadja a villák Q /kg/ teherbírását. Egy diagramban van eltüntetve, hogy mekkora a maximális teherbírás különböző teher súlypont-távolságok esetén. 4.4 Terhelés tábla, terhelhetőség / oldaleltolás (24) terhelés tábla megmutatja a Q / kg/ lecsökkent teherbírást az oldalkitolás növekedésével. 4.5 Bekötési pontok a gép emeléséez (21) tábla Bekötési pontok a gép emeléséhez azokat a helyeket jelöli meg, ahol a gépet lehet megemelni és elbakolni (lásd F ejezet) Figyelmeztető tábla: Kezelési útmutatóra igyelni! kezelési utasításban oglaltakat az első üzembe helyezésnél (lásd. C ejezet) és a mechanikus pótkormányzásnál (lásd. E ejezet) eltétlenül igyelembe venni! B 12

24 C Szállítás és üzembe helyezés 1 Mozgatás daruval Csak megelelõ teherbírású emelõ berendezést használjunk. (Rakodási tömeg = sajáttömeg + akkumulátortömeg; lásd jármû típustábla) jármû rakodásához a darukötözék kötélhurkot az (1) vezetõvédõ tetõ horgain átektetni. kerékkarokon 2 db. (2) bekötési pont található. Biztonságosan parkoljuk le a targoncát (lásd E. ejezet 4.7 alpontja). jármûvet a véletlen elgurulás ellen kiékelni! daru emelõ szerkezetét oly módon csatlakoztassuk, hogy az emelés során ne érintkezzen a targonca más szerkezeti részeivel. 1 2 jármû akkumulátor nélküli mozgatása szállítás biztonsága megköveteli a rögzítõék aktivizálását. jármû ebben az állapotban ékezetlen. szállítás biztonsága megköveteli a rögzítõék aktivizálását. jármû ebben az állapotban ékezetlen! biztosító ékeket eltávolítani. Üzemi éket oldani. jármû most már tolható vagy vontatható H C 1

25 2 Elsõ üzembevétel m jármûvet csak akkumulátor árammal szabad üzemeltetni! Egyenirányított váltakozó áram károsítja az elektronikus egységeket. kábel-összeköttetésnek az akkumulátorhoz 6 m-nél rövidebbnek kell lennie. jármû leszállítása vagy átszállítása után az üzemképesség elõállítására a következõ mûveleteket kell elvégezni: Szükség szerint akkumulátorokat beépíteni, akkumulátorkábeleket nem megsérteni. kkumulátorokat eltölteni (lásd D ejezet, 4, és 5. szakasz). Szükség szerint a rögzítõék szállítási biztosítását eltávolítani! (lásd C ejezet, 3. szakasz). jármûvet elõírás szerint üzembevenni (lásd E ejezet, 3. szakasz). kkumulátor nélküli leszállítás esetén a jármûvet csak a mechanikus pótkormányzással lehet kormányozni (lásd E ejezet, 7. szakasz). 3 rögzítõék szállítási biztosítása jármû üzembevétele elõtt a szállítási biztosítást el kell távolítani. szállítási biztosítás a rögzítõéket mûködtetõ nyomórugó reteszelésére szolgál, mivel a jármû eszültségmentes állapotban ékezetlen. szállítási biztosítás mindig be van építve, ha a jármûvet nem eltöltött akkumulátoros leszállítással rendelték meg. szállítási biztosítás egy - a végén (3) biztosítógyûrûvel ellátott - piros kábeldarab, amely jól láthatóan kilóg az ülésburkolat alól. biztosítógyûrû a mágnes vonórúdjába van beszerelve. Így gondoskodik arról, hogy a nyomórugó a éket aktivizálja. szállítási biztosítás eltávolítása: m eltöltött akkumulátorokat bekötni. Ülésedelet elnyitni. (lásd F ejezet, 6.4 szakasz). (3) biztosítógyûrût a piros kábellel együtt a vonórúdból kihúzni. vonórúdba beszerelt másik biztosítógyûrût nem szabad kivenni! z ülésburkolatot visszahelyezni és rögzíteni. õkapcsolót és a kulcsos kapcsolót ismét bekapcsolni. jármû most üzemkész H C 2

26 D kkumulátor - Karbantartás, Újratöltés, Csere 1 savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Mielõtt az akkumulátorokon bármilyen munkát végeznénk a targoncát biztonságosan le kell parkolni (lásd E ejezet). Karbantartó személyzet: z akkumulátor újratöltését, karbantartását és cseréjét csak erre a eladatra képzett szakember végezheti. enti mûveletek elvégzése során ezen útmutató, valamint az akkumulátor szállítója és az akkumulátor töltõ állomás elõírásait egyaránt igyelembe kell venni. Tûzvédelmi követelmények: z akkumulátorok kezelése során nyílt láng használata és a dohányzás tilos. targonca töltésre kijelölt parkolási helyének 2 méteres körzetében nem tárolható gyulékony anyag vagy szikrát keltõ berendezés. töltési helynek megelelõen szellõztetettnek kell lennie. tûzoltó készülékeknek készenlétben kell állnia. z akkumulátorok karbantartása: z akkumulátor cellakupakjait tisztán és szárazon kell tartani. csatlakozóknak, kábelsaruknak tisztának kell lennie, azokat enyhén be kell vonni akkumulátor pólus védõzsírral és azokat szorosan meg kell húzni. m z elhasznált akkumulátorok kezelése: z elhasznált akkumulátorokat csak a nemzeti környezetvédelmi elõírások és a hulladék kezelési szabályok igyelembe vételével és betartásával lehet kiselejtezni. z elhasznált akkumulátorok kezelésénél eltétlenül igyelembe kell venni a gyártó által megadott adatokat. z akkumulátor ház edelének lezárása elõtt ellenõrizzük, hogy az akkumulátor kábelek nem sérülhetnek-e. z akkumulátorok oldott savat tartalmaznak, mely mérgezõ, maró anyag. Emiatt minden akkumulátoron végzett munka esetén viseljünk védõruházatot és védõkesztyût. Feltétlenül kerüljük a közvetlen érintkezést az akkumulátor savval. Ha ennek ellenére ruhánkra, bõrünkre vagy szemünkbe akkumulátor sav kerülne, öblítsük le az érintett elületet tiszta olyóvízzel. Ha a sav bõrünkre vagy szemünkbe került, orduljunk orvoshoz. kiloccsant akkumulátor savat azonnal semlegesíteni kell H D 1

27 2 kkumulátor típusok z akkumulátorok megelelnek az IEC 254/EN követelményeinek. következõ táblázat az alap kiépítés szerinti akkumulátor kapacitás értékek kombinációt mutatja: Kapacitás Standard (L) Megnövelt teljesítményû (HX) 48 V - 3PzS - akkumulátor 420 h X - 48 V - 3PzS - akkumulátor 450 h - X 48 V - 4PzS - akkumulátor 560 h X - 48 V - 4PzS - akkumulátor 600 h - X 48 V - 5PzS - akkumulátor 700 h X - 48 V - 5PzS - akkumulátor 750 h - X 48 V - 6PzS - akkumulátor 840 h X - 48 V - 6PzS - akkumulátor 900 h - X z akkumulátor tömegét az akkumulátor adattábláján találhatjuk meg. nem szigetelt pólusú akkumulátorok pólusait csúszásmentes szigetelõ anyaggal kell leedni. z akkumulátor tömege és mérete kiemelkedõ beolyással van a jármû stabilitására. mûszer beállításához be kell vonni a gyártó-szervízt. 3 kkumulátor szabaddá tétele Üzemkészültséget létrehozni (lásd E ejezet, 3. szakasz). többcélú kart (Multi-Pilot) (1) a nyíl irányába (U) dönteni, a tartóoszlopot ütközésig az akkumulátor irányába vinni, és a többcélú kart elengedni (az oszlop a végállásban van). többcélú kart (1) ismét a nyíl irányába (U) dönteni, és a tartóoszlopot tovább ütközésig az akkumulátor irányába vinni (az akkumulátor oldásának elõkészítése). (3) akkumulátorkocsi-rögzítõt kihúzni, a (4) ellenõrzõ lámpa ilyenkor világít. (1) többcélú kart a T nyílirányba dönteni és a tartóoszlopot a hozzácsatolt akkumulátorkocsival addig kitolni, hogy az akkumulátor a karbantartáshoz hozzáérhetõvé váljon. õkapcsolót és a kulcsos kapcsolót kikapcsolni. z akkumulátor csatlakozó dugasz és aljzat csak a õkapcsoló és a töltõberendezés kikapcsolt állapotában csatlakoztatható, illetve húzható szét. (2) akkumulátor csatlakozót az aljzatból kihúzni. Szükség szerint a ennlévõ szigetelõpárnát az akkumulátorról eltávolítani. z akkumulátorrögzítés biztonsági kapcsolója megszakítja a menetunkciót mindaddig, amíg az akkumulátorkocsi kioldva van és a (4) ellenõrzõ lámpa ki nem alszik. targonca ismételt üzembe helyezésekor az akkumulátorkocsit a kitolt helyzetében csatlakoztatni kell a tartóoszlophoz. (4) ellenõrzõ lámpának ki kell aludnia H D 2

28 3.1 hajtóárammegszakítás áthidalása z (5) lassúmenet kapcsolót bekapcsolni. targoncával kitolt akkumulátorokkal csak lassúmenetben és csak az akkumulátortöltõ-állomás területén szabad közlekedni! T U kkumulátorkocsi vészkireteszelése Üzemkészültséget létrehozni (lásd E ejezet, 3. szakasz). többcélú kart (1) a nyíl irányába (U) dönteni, a tartóoszlopot ütközésig az akkumulátor irányába vinni, és a többcélú kart (1) elengedni. 6 többcélú kart (1) a nyíl irányába (U) dönteni, és a tartóoszlopot tovább ütközésig az akkumulátor irányába vinni. õkapcsolót és a kulcsos kapcsolót kikapcsolni. 7 z ülés tetejét kinyitni (lásd F ejezet, 6.4 szakasz) z akkumulátorzár csavarját (6) oldani, és a reteszelést (7) kihúzni. z ülés tetejét lecsukni. õkapcsolót és a kulcsos kapcsolót bekapcsolni. többcélú kart (1) a nyíl irányába (T) dönteni, és a tartóoszlopot az akkumulátorkocsival együtt annyira eltolni, hogy az akkumulátor szabaddá váljon a karbantartásra. z ellenõrzõlámpa (4) világít. õkapcsolót és a kulcsos kapcsolót kikapcsolni H D 3

29 z akkumulátorzár beszerelése elõtt meg kell szüntetni a akkumulátoroldás zavarát. z akkumulátorrögzítés biztonsági kapcsolója megszakítja a menetunkciót mindaddig, amíg az akkumulátorkocsi kioldva van és a (4) ellenõrzõ lámpa ki nem alszik. targonca ismételt üzembehelyezésekor az akkumulátorkocsit a kitolt helyzetében csatlakoztatni kell a tartóoszlophoz. (4) ellenõrzõ lámpának ki kell aludnia. 4 z akkumulátor töltése Tegyük hozzáérhetõvé az akkumulátort (lásd 3 alpont). töltés során az akkumulátor cellák tetejénél megelelõ hatékony szellõzést kell biztosítani. z akkumulátor tetejére tilos ém tárgyakat ektetni. töltés elõtt ellenõrizzük, hogy nincs-e látható sérülés az akkumulátor kábeleken és azok csatlakozásánál. dott esetben távolítsuk el az akkumulátorról a szigetelõ anyagokat. z akkumulátortöltõ állomás töltõkábelét a (2) akkumulátorcsatlakozóval összekötni. Végezzük el az akkumulátor eltöltését az akkumulátor és az akkumulátor töltõ gyártó elõírásainak megelelõen. z akkumulátor és az akkumulátor töltõ gyártójának biztonsági elõírásait eltétlenül be kell tartani H D 4

30 5 z akkumulátor ki- és beszerelése Tegyük hozzáérhetõvé az akkumulátort (lásd 3 szakasz). rövidzár elkerülése érdekében az akkumulátor nyitott sarkait és összekötéseit gumilappal le kell takarni. Daruzóeszközzel történõ akkumulátor cserénél igyelni kell a megelelõ teherbírásra (az akkumulátor tömegét lásd az akkumulátorházon lévõ akkumulátor-típustáblán). kkumulátor cserénél a daruzóeszközzel a üggõleges kiemelést úgy kell végrehajtani, hogy az akkumulátor házát össze ne nyomja. horgot úgy kell rögzíteni, hogy meglazuló kötélzet esetén se eshessen az akkumulátor cellákra. Ki- és beszerelés daruzó eszközzel daruzóeszközt a (8) akkumulátorházra csatlakoztatni. piros akkumulátorreteszen (9) az ellenanyát (10) és a csavart (11) oldani. piros (9) akkumulátor reteszelést kihúzni. kkumulátort a daruzóeszközzel megemelni és oldalra kihúzni. visszaszerelés ordított sorrendben történik. Ki- és beszerelés akkumulátor kocsival jármûnek vízszintesen kell állnia, hogy az akkumulátor a biztosítása kioldásakor önmagától ki ne gurulhasson. (12) oldalajtót a szerviz-kulccsal kinyitni. piros akkumulátorreteszen (9) az ellenanyát (10) és a csavart (11) oldani. piros (9) akkumulátor reteszelést kihúzni. z akkumulátort oldalra, az elõre odakészített akkumulátorszállító kocsira ráhúzni. visszaszerelés ordított sorrendben történik. Csak azonos kivitelû akkumulátorokat szabad a cserénél beépíteni. visszaszerelés után valamennyi kábel és csatlakozó látható sérülését ellenõrizni. edeleknek és az oldalajtóknak biztonságosan zárva kell lenniük H D 5

31 6 kkumulátor töltöttség jelzõ mûszer, akkumulátor töltöttség igyelõ rendszer, uzemóra számláló m kkumulátor töltöttség jelzõ mûszer: z akkumulátor eltöltési állapotát (13) 10%-os lépésekben a LIS kijelzõje mutatja. z akkumulátor töltésjelzõ és õrzõ szériakivitelben standard akkumulátorokra van beállítva. Karbantartásmentes akkumulátor alkalmazása esetén a kijelzõt úgy kell beállítani, hogy a T szimbólum (14) a százalék kijelzése mögött legyen. Ha ezt a beállítást nem végezzük el, akkor az akkumulátor károsodhat a teljes lemerülés miatt. mûszer beállításához be kell vonni a gyártó-szervízt BTT :040% T 471h Normális akkumulátornál 20%-os maradékkapacitás esetén, illetve karbantartásmentes akkumulátornál 40%-os maradékkapacitás esetén el kell tölteni az akkumulátort. kkumulátor töltöttség igyelõ rendszer: Ha a kapacitás a maradékkapacitás alá süllyed, akkor az emelés unkció kikapcsolásra kerül. LIS-n megjelenik az ennek megelelõ kijelzés. z emelési unkció csak akkor mûködtethetõ újra, ha a csatlakoztatott akkumulátor legalább 70% töltöttségû. Üzemóra számláló: z üzemórák (15) az akkumulátor eltöltési állapota mellett kerülnek kijelzésre. z üzemóra számláló a teljes menet- és emelésidõt mutatja H D 6

32 E targonca kezelése 1 targonca kezelésére vonatkozó biztonsági rendszabályok Vezetõi jogosultság: targoncát csak olyan alkalmas személyek kezelhetik, akik a vezetésbõl kiképzésben részesültek, az üzemeltetõnek vagy megbízottjának a vezetésben és a terhek kezelésében szerzett képességükrõl számot adtak és akiket kimondottan a vezetéssel megbíztak. gépkezelõ jogai, kötelességei, viselkedése: gépkezelõnek tisztában kell lennie jogaival és kötelességeivel, a targonca kezelésére vonatkozóan megelelõ kiképzésben kellett részesülnie és tisztában kell lennie ezen üzemeltetési utasítás tartalmával. kezelõnek a szükséges jogokat meg kell kapnia. gyalogvezérlésû szintenjáró szállítógépek kezelésénélbiztonsági védõcipõt kell viselni. Jogosulatlan használat tilalma: Munkaidõ alatt a targoncáért a gépkezelõ elelõs. Meg kell akadályoznia, hogy jogosulatlan személyek vezessék, vagy mûködtessék a targoncát. Tilos a targoncával személyeket szállítani, emelni. Károsodások és meghibásodások: targoncán, vagy annak tartozékain észlelt sérüléseket, meghibásodásokat azonnal tudatni kell az illetékes személlyel. Ha a targonca nem mûködik biztonságosan (pl. kopott a gumi vagy hibás a ék) akkor azzal mindaddig tilos dolgozni, míg a hibát megelelõen ki nem javították. Javítások: Külön kiképzés és elhatalmazás nélkül a gépkezelõnek tilos bármilyen javítá vagy átalakítást végeznie a targoncán. Semmilyen körülmények között nem változtathatja meg a biztonsági elszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. Veszélyzóna: Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca haladó illetve emelõ mozgása miatt, a teherelvevõ szerkezete (például az emelõvilla vagy kiegészítõ elszerelése) vagy a szállított rakomány által. Ez magába oglalja az esetlegesen lezuhanó rakomány vagy elszerelés által érintett területrészeket is. z illetéktelen személyeket el kell szólítani, a veszélyzóna elhagyására. Személyek veszélyeztetésének lehetõsége esetén idõben igyelmeztetõ jelzést kell adni. targoncát azonnal meg kell állítani, ha az adott személy a elszólítás ellenére sem hagyta el a veszélyzónát. Biztonsági eszközök, igyelmeztetõ eliratok: z itt leírt biztonsági eszközök, igyelmeztetõ eliratok és megjegyzések igyelembe vétele minden esetben kötelezõ. E 1

33 2 Kezelõ- és kijelzõelemek leírása Pozíc. Kezelõ- ill. kijelzõelem Funkció 1 Multi-Pilot Többcélú kar t unkciók kezelése: Menetirány elõre / hátra Teherelvétel emelés / süllyesztés Tartóoszlop kitolás / visszahúzás Emelõállvány elõrebillentés / visszabillentés Oldalkitolás balra / jobbra Kürtgomb 2 ZH 2 vezérlõkar o második kiegészítõhidraulikát vezérli 3 Szükségkormány-kapcsoló t Áthidalja a kormányvezérlést 4 Ülésreteszelés t z ülés vízszintesen beállítható 5 Tömegbeállítás az ülésen t vezetõ tömegének megelelõ beállítás az optimális ülésrugózás érdekében 6 Lábkapcsológomb t Nem mûködtetve: menet-, emelés- valamint a mellékunkciók lezárva. Süllyesztési unkció elérhetõ marad. jármû megbénítva. Mûködtetve: menet-, emelés- valamint a mellékunkciók elszabadítva 7 Kettõs pedál o menetirányt és a menetsebességet szabályozza 8 Fékpedál t jármû ékezésére 9 Gázpedál t menetsebesség okozatmentes szabályozására 10 Háttámlabeállítás t z ülés háttámláját lehet beállítani vele 11 Kormányoszlop beállítás t kormányoszlop távolságának és magasságának beállítására. 12 kkumulátorkocsi- t Felszabadítja az akkumulátorkocsit kireteszelés 13 Rögzítõék t Álló helyzetben biztosítja a jármûvet elgurulás ellen 14 Kapcsolózár kulccsal t z akkumulátor-eszültség rákapcsolása a jármûre ill. lekapcsolása a jármûrõl. Piros kulcs (Nr. 702): - a gépkezelõ számára szürke kulcs (Nr. 738): - a szerviz és a mûhely számára 15 Lassúmenet kapcsoló t Lassúmenet be- és kikapcsolás 16 Fõkapcsoló (vészkapcsoló) 17 Inormációs- és szervizkijelzõ LIS t z áramkört megszakítja, minden elektromos unkció kikapcsol és a jármû kényszerékezett állapotba kerül. Mutatja a ontosabb menet- és emelésparamétereket; karbantartásjelzés, hibaelhá-rítási utasítások és szervizjelzések (lásd E ejezet, 5. szakasz) t = szériakivitel o = kiegészítõ tartozék t E 2

34 E 3

35 3 targonca indítása Mielõtt a targoncát indítanánk, mûködtetnénk, vagy rakományt emelnénk, a gépkezelõnek meg kell gyõzõdnie róla, hogy senki sem tartózkodik a veszélyzónában. napi munkakezdés elõtt végzendõ ellenõrzések és tennivalók Vizsgáljuk át a teljes targoncát (különösen a kerekeket és a teherelvevõ szerkezetet) a szemmel látható sérülések elderítésére. Ellenõrizni, hogy a teherláncok egyenletesen eszesek-e. Ellenõrizzük az akkumulátor rögzítését és csatlakozóit. Vezetõülés beállítása kedvezõ üléslengéscsillapítás érdekében, a vezetõülést a vezetõ tömegére be kell állítani. Beállításkor a vezetõülésnek terheletlennek kell lennie. vezetõ tömegének beállítása: (5) kart nyílirányban ütközésig kihúzni és ismét visszatolni. z eddigi tömegbeállítás a minimális értékre áll vissza. z üléscsillapítás tartománya 50 kg-tól 130 kg-ig. 19 (5) kart most addig húzni, amíg a (18) skálán a megelelõ tömegértéket elérjük. Végül a kart ismét visszatolni. vezetõülésbe be lehet ülni. Ne legyen érintkezés az ülés ill. a al vagy a vezetõvédõ tetõ között. Háttámla beállítása: (10) reteszelõkart ölhúzni és a háttámla (19) dõlését beállítani reteszelõkart elengedve a háttámla reteszelõdik Üléshelyzet beállítása: (4) reteszelõkart nyílirányban kielé húzni és a vezetõülést elõre- ill. hátratolással a megelelõ helyzetbe hozni. (4) reteszelõkart ismét bekattantani. z ülésbiztosításnak a beállított helyzetben szilárdan bekattanva kell lennie. vezetõülés beállítását menet közben nem szabad változtatni! z ülésbeállítás a szériakivitelre vonatkozik. z ettõl eltérõ kivitel esetén a beállítás leírásáért a gyártóhoz kell ordulni. beállítás során arra kell ügyelni, hogy valamennyi kezelõ elem jól elérhetõ legyen. E 4

36 Kormányoszlop beállítás. (11) kormányoszlop reteszelést oldani és a (20) kormányejet a kívánt dõlésszögbe és magasságba állítani. kormányoszlop reteszelését utána ismét meghúzni tartóöv használatára vonatkozó tudnivalóko z önjáró targonca elindítása elõtt olvassa végig ezt a részt. m z övet (51) az önjáró targonca minden mozgatása elõtt be kell kötni. z öv magasságát (52) a testmagasságnak megelelõen állítsa be. z öv megvédi a súlyos sérülésektõl. z öv beagyott zárját (50) vagy beagyott eltkerõjét ki kell olvasztani és meg kell szárítani. meleg levegõ hõmérséklete nem haladhatja meg a +60 C-ot. z övet semmilyen módon nem szabad megváltoztatni z övet és az ülés edelét minden baleset után ellenõrizni kell, hogy nem sérült-e meg, szükség esetén a sérült darabot ki kell cserélni. sérült vagy nem mûködõ tartóöveket csak a velünk szerzõdéses viszonyban álló kereskedõvel vagy a képviseletünkkel cseréltesse ki. Újabbb részek elszerelése és javítás esetén csak eredeti alkatrészeket használjon. E 5

37 o m Teendők szokatlan helyzetekben z önjáró targonca elborulásának veszélye esetén a következõképpen járjon el elsõtestét nyomja neki a háttámlának. Mindkét kézzel ogja meg szorosan a kormánykereket, és mindkét lábbal támassza meg magát. Dõljön a borulási iránnyal ellentétes oldalra. o tartóöv használata z önjáró targonca elindítása elõtt rángatás nélkül húzza ki az övet a eltekerõbõl, és pattintsa be a zárba úgy, hogy az öv szorosan eleküdjön a testén. z övnek nem szabad megcsavarva lennie. z önjáró targonca kezelése során (pl. vezetés, emelés, leeresztés stb.) mindig üljön hátra, amennyire csak lehet, hogy a háta a háttámlának támaszkodjon. o z öveltekerõ blokkoló automatikája elegendõ mozgásszabadságot engedélyez az ülésen. z ülés elülsõ szélén ülve a hosszú öv kisebb védelmet nyújt. z övet csak egy személy bekötésére szabad használni. kikapcsoláshoz nyomja meg a piros gombot, és a zár nyelvét kézzel vezesse vissza a eltekerõhöz. Teendõk az önjáró targonca meredek lejtõn történõ indításakor blokkoló automatika az önjáró targonca erõsen erde helyzete esetén blokkolja az övet. Ekkor az övet nem lehet kihúzni a eltekerõbõl. Óvatosan vezesse ki az önjáró targoncát a erde helyzetbõl, majd kapcsolja be az övet. E 6

38 z üzemkészültség létrehozása. (16) õkapcsolót kihúzni. Kulcsot a (14) kulcsos kapcsolóba bedugni és ütközésig jobbra az "I" helyzetbe ordítani. kürt mûködõképességét ellenõrizni. jármû most menetkész. z akkumulátor töltésellenõrzõ mutatja a meglévõ akkumulátor kapacitást ékpedál és a rögzítõék mûködõképességét ellenõrizni (lásd E ejezet, 4.2 szakasz). 3.2 Vészékberendezés jármû vészékberendezéssel van ellátva. õkapcsoló (16) és a kapcsolózár (14) bekapcsolása után egy automatikus biztonsági lekérdezés történik. Vészék-kijelzés Ha az ellenõrzés a kormány- vagy a ékrendszerben hibát észlel, akkor a LIS kijelzõjén (17) megjelenik egy hibajelzés (lásd E ejezet, 5. szakasz). Vészékezés kiváltása Ha menet közben a kormányrendszerben valamilyen zavar lép el, amely miatt a vezetõ biztonsága korlátozódna, a jármû automatikus, ellenõrzött ékezése következik be a teljes megállásig. Vészék törlés m õkapcsolót és a kulcsos kapcsolót ki- majd ismét bekapcsolni. Ha a vész-stop jelzés a vész-stop ismételt törlése után is megjelenik a LIS kijelzõjén, akkor a hiba elhárítása érdekében értesíteni kell a gyártó szervízét. Ha a jármû egy vészékezés következtében veszélyes helyen vagy állványolyosóban áll, a mentése csak pótkormányzással vezetve lehetséges! (lásd E ejezet, 7. szakasz). E 7

39 4 Munkavégzés a targoncával 4.1 menetelésre vonatkozó biztonsági rendszabályok Közlekedési útvonalak, munkaterületek: Csak a közlekedés számára szabaddá tett útvonalakon szabad a berendezéssel mozogni. Illetéktelen személyeknek távozniuk kell a munkaterületrõl. rakományt csak a külön e célra kijelölt helyen szabad tárolni. Magatartás vezetés közben: vezetõnek a haladási sebességet a ennálló körülményeknek megelelõen kell megválasztania. sebességet csökkentse le például kanyarodáskor, szûk átjárókon áthaladva, illetve lengõajtókon átkelve, valamint nem belátható szakaszokon közlekedve. vezetõnek mindig megelelõ éktávolságot kell tartania az elõtte haladó jármûtõl, olyamatosan uralnia kell a gépet. Tilos a hirtelen megállás (kivéve vészhelyzetben), a gyors ordulás és az elõzés veszélyes, nem belátható területeken. Kihajolni vagy kinyúlni a munka- és kezelési térbõl tilos. Beláthatóság haladás közben: gépkezelõ a haladás irányába nézzen, amely irányba tiszta akadálytalan kilátással kell olyamatosan rendelkeznie. Ha a szállított rakomány korlátozza a kilátást, haladjon a targoncával úgy, hogy a rakomány hátul helyezkedjen el. mennyiben ez nem lehetséges külön személyt kell igénybe venni a targonca irányításához, aki az elõtt haladva megelelõ jelzéseket ad. Áthaladás erde vagy lejtõs útszakaszon: Ferde vagy lejtõs szakaszon csak akkor lehet áthaladni a targoncával, ha az kijelölt közlekedési út, valamint elülete tiszta, nem csúszós, és ha a targonca mûszaki jellemzõi lehetõvé teszik a biztonságos áthaladást. rakomány mindig az emelkedés irányába helyezkedjen el. Ferde, illetve lejtõs szakaszon megordulni, átlós irányban haladni, valamint azon leparkolni tilos. lejtõs szakaszon csak csökkentett sebességgel haladjon és olyamatosan legyen elkészülve a gép ékezésére. Felvonók és rakodó platormok használata: Csak akkor vegye igénybe a elvonót vagy a rakodó platormot, ha annak terhelhetõsége megelelõ, alkalmas a közlekedésre, és a közlekedés engedélyezett rajta. Errõl a használat elõtt meg kell gyõzõdni. Felvonóba a rakománnyal elõre kell behajtani és úgy elhelyezni a targoncát, hogy ne érhessen a elvonó akna alához. elvonóban a targoncával egyidõben közlekedõ személyek csak akkor léphetnek be a elvonó ülkébe, ha a targonca már biztonságos helyzetben áll, és a ülkét a targonca kihajtása elõtt kell elhagyniuk. szállított terhek tulajdonságai: Csak elõírás szerint rögzített terheket szabad szállítani. Sohasem mozgatható a villakeret csúcsánál vagy a tehervédõ rácsnál magasabbra elhalmozott teher. Utánutó vontatása: targoncára ékezetlen és/vagy ékezett utánutó esetére megadott maximális utánutó tömeget nem szabad átlépni. z utánutó rakományát szabályszerûen kell rögzíteni és nem szabad túllépni a közlekedési utakra megadott méreteket. Csatlakoztatás után a vezetõ köteles az indulást megelõzõen ellenõrizni, hogy biztosított-e a csatlakoztató szerkezet kioldódás ellen. vontató targoncát úgy kell üzemeltetni, hogy a vontatmány biztos haladása és ékezése minden közlekedési helyzetben biztosított legyen. E 8

40 4.2 Haladás, kormányzás, ékezés Vészleállítás R o (16) õkapcsoló mûködését nem szabad emmilyen ráhelyezett tárggyal V korlátozni. Ekkor valamennyi elektromos unkció lekapcsolásra kerül. õkapcsoló mûködését nem szabad 13 ráhelyezett tárgyakkal korlátozni. 9 Haladás 6 Csak lecsukott és megelelõen lezárt burkolatokkal közlekedjünk a targoncával. haladás õiránya a hajtómû irányában (V) van. Nagyobb igyelmet kell ordítani a teherirányban (R) történõ haladásra. Teherirányban (R) haladást csak manõverezéskor és teherelvétel vagy teherletétel esetén végezzünk. Üzemkészültséget elõállítani (lásd E ejezet, 3. szakasz). (13) rögzítõéket oldani. (20) menetirány-kapcsolót a kívánt irányba (V vagy R) beállítani. (9) gázpedált és a (6) lábnyomógombot mûködtetni. jármû a választott irányban elindul. (6) lábnyomógombbal megakadályozzuk, hogy a kezelõ lába haladás közben a jármûkontúrból kilóghasson. mennyiben nem mûködteti, valamennyi elektromos unkció üzemen kívül helyezõdik, kivételt képez a kormányzás, az inormációs- és szervizkijelzés (LIS), valamint a kürt és az akkumulátor töltöttségjelzõ. jármû megbénítva. süllyesztési unkció elérhetõ marad. menetsebességet a (9) gázpedállal szabályozzuk. Kettõs pedálos kivitel Vezetés kettõs pedálos kivitel esetén a menetirány kiválasztása két pedál segítségével történik, egyidejûleg ezekkel a pedálokkal lehet mit a menetsebességet is szabályozni. Menetpedál 7.1: Haladás a villa irányába. Menetpedál 7.2: Haladás a meghajtás irányába. Menet közben mindkét lábat a pedálokon kell tartani. E 9

41 Kormányzás o Ellenutó kormányzás (normálkivitel) Elõremenetnél (a (21) menetirány-kapcsoló V irányban = hajtómûirány) a kormány balra ogatása balra orduláshoz vezet, a jobbra orgatás jobb kanyarhoz. hajtókerék helyzete a LIS kijelzõn megjelenik. Együttutó kormányzás Elõremenetnél (a (21) menetirány-kapcsoló V irányban = hajtómûirány) a kormány balra orgatása jobbra orduláshoz vezet, a jobbra orgatás bal kanyarhoz. hajtókerék helyzete a LIS kijelzõn megjelenik. Fékezés targonca ékezési jellemzõi erõsen üggnek az útviszonyoktól. gépkezelõnek ezt igyelembe kell vennie vezetési magatartásában. targoncát három éle módon lehet ékezni: visszaordító ékezéssel motorékkel üzemi ékkel több kezelõ által üzemeltetett jármûnél (pl. többmûszakos üzem) a paraméterek egyéni beállítása miatt igyelni kell a változó ék - és menettulajdonságokra! z új üzembevételkor ellenõrizni kell a jármû viselkedését! Fékezés visszaordító ékezéssel: (21) menetirány-kapcsolót menet közben a menetirányra ellentétesen átkapcsolva az üzemáramvezérlés révén a jármû leékezõdik, amíg az ellenkezõ menetirányú haladás bekövetkezik. Ez az üzemmód kiküszöböli az energia-elhasználást. hajtóáramvezérlés által vezérelve energianyereséget eredményez. Fékezés motorékkel: Menet közben a gázpedált visszavéve, a jármûvet az üzemáramvezérlés a pedálállásnak megelelõen leékezi. Fékezés üzemi ékkel: (8) ékpedált benyomni. jármû ékezése hidraulikusan, dobékekkel történik. E 10

42 4.3 Emelõvillák beállítása teher biztonságos elvétele érdekében a villákat olyan távol, ahogy lehetséges és a jármû közepére szimmetrikusan kell beállítani. teher tömegközéppontnak a villák között középen kell elhelyezkednie. (22) arretáló kart elelé ordítani. (23) emelõvillákat a (24) villatartón a megelelõ helyzetbe tolni. z arretáló kart leelé ordítani és eltolni a villákat, amíg a legközelebbi horonyba bekattannak. 4.4 rakomány elvétele és lehelyezése m Mielõtt a vezetõ egy rakományt elvenne, meg kell gyõzõdnie arról, hogy a raklap megelelõen van-e megrakva és a jármû megengedett teherbírását nem lépi-e túl z emelõvillákat amilyen mélyen lehetséges a rakomány alá tolni. Emelés megemelt teher alatt személyeknek tartózkodni tilos! 1 (1) többcélú kart (Multi-Pilot) (H) irányba húzni. többcélú kart döntésének mértéke szabályozza az emelési sebességet. S T többcélú kart (Multi-Pilot) mûködtetni, amíg a kívánt emelési magasságot elérjük. Ha a végütközõt elértük (a nyomáshatároló zajt ad) a többcélú kart (Multi-Pilot) azonnal alaphelyzetbe kell tenni. U H Süllyesztés m (1) többcélú kart (Multi-Pilot) (S) irányba tolni. (1) többcélú kart (Multi-Pilot) döntésének mértéke szabályozza a süllyesztés sebességét. rakomány kemény letételét kerülni kell a rakomány és az állványzat épségének megóvása érdekében. E 11

43 4.4.1 Szükségsüllyesztés szükségsüllyesztés elõordulásakor senki sem tartózkodhat a veszélyeztetett területen. Ha az emelésvezérlés valamely zavara miatt az emelõállvány nem süllyeszthetõ, mûködtetni kell az oszlop hátoldalán található szükségsüllyesztõszelepet (24). szükségsüllyesztõ-szelepet csak a jármû mellett állva szabad mûködtetni! Sohasem szabad az emelõállványon átnyúlni! 24 õkapcsolót és a kulcsos kapcsolót kikapcsolni. akkumulátor csatlakozót kihúzni. piros szelepnyomógombot, szükség szerint egy megelelõ hosszabbítóval leelé nyomni és ebben a helyzetben nyomva tartani. z emelõállványt és a elvett terhet lassan lesüllyeszteni. jármûvet ismét üzemeltetni csak a hiba elhárítása után szabad süllyesztõ egység szükségsüllyesztése - Hasznos süllyestés o szükségsüllyesztés elõordulásakor senki sem tartózkodhat a veszélyeztetett területen. Ha az emelésvezérlés valamely zavara miatt az emelõállvány nem süllyeszthetõ, mûködtetni kell a vezetõülés alatt lévõ teherellátó- szelepblokkon található szükségsüllyesztõ-szelepet (25). õkapcsolót és a kulcsos kapcsolót kikapcsolni. kkumulátorcsatlakozót kihúzni. Ülésburkolatot elnyitni (lásd F ejezet, 6.4 szakasz). szükségsüllyesztõ-szelepet nyitni, majd az emelõállványt és a teherelvevõt lassan lesüllyeszteni. 25 jármûvet ismét üzemeltetni csak a hiba elhárítása után szabad. E 12

44 regálból történő lesüllyesztéskor a villaogaknak szabadoknak kell lenniük. Ne induljon el amíg a villa nem süllyedt le teljesen. Tartóoszlop kitolás Nem szabad az oszlop és az akkumulátorburkolat közé nyúlni. 1 o t (1) többcélú kart (Multi-Pilot) a tartóoszlop kitolásához a (T) irányba, a visszahúzáshoz az (U) irányba kell billenteni. többcélú kart (Multi-Pilot) billentésének mértéke szabályozza a kitolás sebességét. z oszlopkitolás csillapítása z oszloptartó hidraulikus kitoláscsillapítása az oszlopbelsõ emelkedésétõl kezdve automatikusan mûködésbe lép. Oszlopbillentés / o Villabillentés z oszlop elõrebillentéséhez a (26) billenõkapcsolót a (V) állásba kell billenteni z oszlop visszabillentéséhez az (R) állásba billenteni. S U R T H 26 V 1 E 13

45 4.5 Rakomány elvétele, emelése és szállítása villákat vizszintes helyzetbe hozni: a (27) billenõkapcsolót a V vagy az R állásba billenteni. "Ráállni" a rakományra. tartóoszlopot elõretolni: a (1) többcélú kart T irányba billenteni. villákat a megelelõ magasságba emelni: a (1) többcélú kart H irányba húzni. villákat a rakomány alá csúsztatni. rakományt megemelni: a (1) többcélú kart H irányba húzni. tartóoszlopot visszahúzni: a (1) többcélú kart U irányba billenteni. jármû mozgatását teherrel vagy teher nélkül csak visszahúzott tartóoszloppal, hátradöntött emelõállvánnyal és leeresztett teherelvevõvel végezze. rakományt a szállítási helyzetbe süllyeszteni: a (1) többcélú kart S irányba nyomni. rakományt hátrabillentett helyzetbe hozni: a (26) billenõkapcsolót R állásba billenteni. rakományt szállítani. rakományt vízszintes helyzetbe hozni: a (26) billenõkapcsolót V állásba billenteni. rakományegységek megelelõ magasságba vitele: a többcélú kart (1) a (H) irányba húzni, és szükség esetén a tartóoszlop elõretolása érdekében a többcélú kart (1) a (T) irányba dönteni. rakományt letenni: a (1) többcélú kart S irányba nyomni. Tartóoszlopot visszahúzni: a (1) többcélú kart U irányba billenteni. E 14

46 4.6 Függesztett eszközök kezelése o Beépített oldalratoló "bal" ill. "jobb" iránymegnevezéseket a vezetõhely elõl a teherelvevõ elé tekintve kell értelmezni. Oldalratolás balra: (21) billentyût (X1) irányba mûködtetni. Oldalratolás jobbra: (21) billentyût (Y1) irányba mûködtetni. z oldalkitolásnál bekövetkezõ teherbírás-csökkenésre igyelemmel kell lenni (lásd B ejezet, 4.4 szakasz). X1 21 Y1 X2 2 Y2 o Hidraulikus üggesztett eszköz hidraulikus üggesztett eszköz mûködtetésére a (2) vezérlõkar az (X2) és (Y2) unkciókkal van ellátva. ( gyártó kezelési utasítására igyelemmel kell lenni!) üggesztett eszköz teherbírására ügyelni. 4.7 jármû biztonságos leállítása /parkolás/ Ha a jármûvet elhagyjuk, biztonságosan kell leállítani, akkor is, ha a távollét csak rövidebb idõtartamú. jármûvet nem szabad lejtõn leállítani! teherelvevõnek mindig teljesen lesüllyesztve kell lenni. (13) rögzítõék-kapcsolót mûködtetni. teherelvevõt teljesen lesüllyeszteni és vízszintesbe állítani. tartóoszlopot teljesen visszahúzni. (16) õkapcsolót "us" (ki) helyzetbe nyomni. (14) kulcsos kapcsolót "0" helyzetbe kapcsolni és a kulcsot kihúzni E 15

47 5 Inormáció- és szervizkijelzõ (LIS) m z LCD-s inormáció- és szervizkijelzõ ("LIS") képernyõjén (27) az üzemeltetési adatok, az akkumulátortöltés, az üzemórák, valamint a szerviz- és diagnosztikaadatok jelennek meg. képernyõ alatt hat darab dióda (LED (28) - (33)) található. billentyûzet (négy gomb (34) - (37)) a jármû paramétereinek a kiválasztására, kiolvasására és megváltoztatására szolgál. jármû kiszállítása két különbözõ kulccsal történik: a gépkezelõ számára a kulcs-kód: 702 (piros): jármû kezelése lehetséges, a LIS csak az aktuális adatokat mutatja. a szerviz / mûhely kulcs-kód: 738 (szürke): jármû kezelése lehetséges, a LIS a jármûparaméterek megváltoztatására is használható a gépkezelõ-módban (lásd 5.4 szakasz). szerviz üzemmódban csak a gyártó arra eljogosított szervizei hajthatnak végre változtatást E 16

48 5.1 LED igyelmeztetõ jelzések hat pirosan világító LED igyelmeztetõ jelzés a következõ állapotokat mutatja: Pozíc. Funkció 28 menetirány elõreelé (meghajtás iránya) (zöld LED) 29 kéziék behúzva (piros LED) 30 menetirány visszaelé (teherirány) (zöld LED) 31 ékolyadékszint túl alacsony (piros LED) 32 oldaltoló középállásban (zöld LED) 33 akkumulátor kioldva (piros LED) 5.2 Billentyûzet Pozíc Funkció Kettõs unkció a kiválasztott paraméter lépcsõzetes emelése az egyes menüpontok választása elelé Kettõs unkció a kiválasztott paraméter lépcsõzetes csökkentése az egyes menüpontok választása leelé Kettõs unkció a õmenübõl kiválasztott almenü utasításba adása egy kérdés megválaszolása "nem"-mel "NEIN"->"x" Négyszeres unkció egy kiválasztott menüpont törlése a megváltoztatott paraméter tárolása egy kérdés megerõsítése "igen"-nel "J"->"q" kijelzés váltás "üzemórák" / "idõ" között E 17

49 5.3 Kijelzõ kijelzõn az üzemi adatok és a hibajelzések jelennek meg. elhasználói menü révén a következõ paramétereket lehet beállítani. Itt a gázpedál maximális benyomása és az elektronika 100%-os kivezérlése között eltelõ idõt állítjuk be. P01 L gázpedál elengedésekor az üzemáramvezérlés egy ékezési olyamatot indít el. Ennek értéke 0% és egy maximális érték között ekszik, amely utóbbi egyben a visszaordításos ékezés minimális értéke. P02 L visszaordításos ékezés beállítása beolyásolja a menetirányváltással történõ leékezést. menetirányváltással történõ tényleges leékezõdés még a gázpedál állásától is ügg. P03 L maximális sebesség beállítása menetirányba, a meghajtókerék elé. P05 L maximális sebesség beállítása menetirányba, a meghajtókerék elé, ha a lassúmenetkapcsoló be van nyomva. P06 L maximális sebesség beállítása menetirányba, a teher elé. P07 L maximális sebesség beállítása menetirányba, a teher elé, ha a lassúmenetkapcsoló be van nyomva. P08 L kezelési hibánál hangjelzést ad. P20 L z elõre beállított értékeket lehet meghívni és beállítani. P21 L z idõ beállítása z óra illetve a perc kiválasztása az (36) gombbal. beállítás változtatása az (34) és az (35) gombokkal. P : 2 2 E 18

50 5.4 jármûparaméterek változtatása jármûparaméterek megváltoztatása megváltoztatja a jármû menettulajdonságait. Erre az üzembevételnél igyelemmel kell lenni! paramétereket változtatni csak emelõmozgások nélküli, álló jármûvön szabad. jármûvet üzembe helyezni (lásd E ejezet, 3. szakasz). kulcsot (738) a kapcsolózárba bedugni és ütközésig jobbra ordítani. kijelzõn kb. 3 másodpercig a elhasználói menü látható a jármû nevével, utána az aktuális kanyarodási szög, az akkumulátortöltés és az üzemórák száma jelenik meg. (36) menüválasztó gombot megnyomni. kijelzõn a "gyorsulás" a megelelõ paraméterrel látható. jármûparaméterek megtekintése ill. megváltoztatása érdekében a következõ diagramnak megelelõen kell eljárni. 10 beállítási paraméter közötti váltás a gombokkal történik (34 és 35). BTT xxx % xxh 3) BTT xxx % xx:xx 4) Gyorsulás Motorék L 1) Gyorsulás Motorék S 2) Változtat? Visszaordítóék Sebesség - hajtás szerinti irány Kúszómenet hajtás szerinti irány Sebesség - teher szerinti irány Kúszómenet hajtás szerinti irány Buzzer on/o OFF lapbeállítás 5) 6) z idõ beállítása XX:XX 1) L = üzemi paraméterek olvashatók (olvasási mód) 2) S = üzemi paraméterek változtathatók (írási mód) 3) az "üzemórák" kijelzése 4) "idõ" kijelzés 5) a paraméter kiválasztása 6) a paraméter megváltoztatása Visszaordítóék Sebesség - hajtás szerinti irány Kúszómenet hajtás szerinti irány Sebesség - teher szerinti irány Kúszómenet hajtás szerinti irány Buzzer on/o ON/OFF lapbeállítás z idõ beállítása XX:XX igen nem E 19

51 6 Hibakeresés Ez a ejezet lehetõvé teszi a elhasználók számára, hogy tudják lokalizálni és elhárítani az egyszerûbb meghibásodásokat vagy a hibás kezelés következményeit. hiba behatárolásánál a következõ táblázatban megadott sorrendben kell az elõírt tevékenységeket elvégezni. Hibatünet Lehetséges oka Elhárítása targonca nem képes haladni rakományt nem lehet megemelni z akkumulátor csatlakozó nincs bedugva Le van nyomva a õkapc soló (vészleállító) kulcsos kapcsoló 0 állásban áll z akkumulátor töltöttsége túl alacsony Hibás biztosíték "Feststellbremse" (rögzítõék( kapcsoló ékezési helyzetben Lábtaszter nincs benyomva kormányvezérlés hibát talált Vészékezés! targonca nincs üzemkész állapotban Túl alacsony a hidraulika olaj szintje kkumulátor töltése elégtelen Hibás biztosíték Túl nagy teher Ellenõrizzük a csatlakozót és szükség esetén helyezzük be Húzzuk el a õkapcsolót (vészleállítót) Fordítsuk a kulcsos kapcsolót "I"állásba Ellenõrizzük az akkumulátor töltöttségét, szükség esetén töltsük el Ellenõrizzük az biztosítékokat "Feststellbremse" kapcsolót oldóállásba átkapcsolni Nyomja be a lábtasztert Vészék oldás: õkapcsolót ki-/ bekapcsolni Ellenõrizni kell valamennyi, a "Targonca nem üzemképes" cím alatt megadott lehetséges okot, szükség esetén segítséghez kell olyamodni. Ellenõrizzük az olajszintet Ellenõrizzük az akkumulátor töltöttségét, szükség esetén töltsük el Ellenõrizzük az biztosítékokat Maximális teherbírásra ügyelni (lásd típustábla) Ha zavar a "segédintézkedések" végrehajtása után nem szûnnek meg, kérem, értesítsék a gyártó-szervizet, mivel a további hibamegszüntetést csak különleges képzettségû és szakképesítéssel rendelkezõ szervizszemélyzet végezheti el. E 20

52 7 Mechanikus pótkormányzás (szükségüzem) mechanikus pótkormányzást az elektromos kormányzás kiesése esetén lehet alkalmazni a jármû mentésére. betét cseréjét csak a karbantartó személyzet szakképzett tagja végezheti, aki a kezelésére ki van képezve. 38 Fõkapcsolót és kulcsos kapcsolót kikapcsolni. jármûvet elgurulás ellen biztosítani. Ülésburkolatot ölnyitni (lásd F ejezet). potenciométer alátétje alatt a vonórúdon lévõ (38) biztosítógyûrût kihúzni. vonórudat egy alkalmas emelõeszközzel (kalapácsnyél) ütközésig megemelni és a biztosítógyûrût a vonórúd alsó hornyába beszerelni. rögzítõék ezzel oldottá vált. z ülésedelet visszacsukni és rögzíteni. vezetõülésbe beülni. kartámaszt ölhajtani, a edélzárat kinyitni és a edelet ölnyitni (lásd F ejezet). (3) kapcsolót "Notlenkbetrieb" (szükségkormányzási üzemmód) helyzetbe kapcsolni (3) kapcsoló "Notlenkbetrieb" helyzetében a kormányvezérlés át van hidalva! õkapcsolót és a kulcsos kapcsolót bekapcsolni. LIS kijelzõjén megjelenik egy inormációs üzenet. Állóhelyben történõ elkormányzáskor a hajtókerékabroncs beeszül, emiatt a orgatókar elengedésekor egy visszaállító nyomaték adódik. (39) orgatókart a szerszámkészlet táblázatának megelelõen összedugni. orgatókart a padlólemez nyílásán át a kormánymûbe bedugni és a kívánt kormányzási helyzetbe orgatni. (15) lassúmenet kapcsolót bekapcsolni. LIS kijelzõjén megjelenik egy üzenet. biztosító ékeket eltávolítani és a jármûvel a munkaterületrõl óvatosan kihajtani. jármû csak lassúmenetben mozoghat! célhelyen a ékberendezést ismét üzemkész állapotba kell hozni! jármûvet nem szabad oldott ékkel leparkolni! (38) biztosítógyûrût ismét a potenciométer alátétje alatti horonyba kell a vonórúdra szerelni. ékezett állapot így ismét elõállt. E 21

53 o Kormányorgatókar alkatrészkészlete (39) Poz. Db Rendelési szám Megnevezés Dugókulcskészlet SW 6 mm 1/2" DIN Forgatókar Hosszabbító 1/2" 125 mm hosszú Hosszabbító 1/2" 250 mm hosszú Kardáncsukló 39 E 22

54 8 Kiegészítõ elektromos berendezések 8.1 Ülésûtés Minden elektromos berendezés a kulcsos kapcsoló helyzetétõl üggõen kapcsolható. z akkumulátor õkapcsolónak bekapcsolva kell lennie (lásd E ejezet "Üzemkészültség létrehozása"). nnak érdekében, hogy a jármû leállítása után az akkumulátor lemerülését elkerüljük eltétlenül be kell tartani az E " jármû biztonságos leállítása" címû ejezetben oglaltakat Poz. Megnevezés 40 o Fûthetõ üléselület (szövet vagy mûbõr) 41 o Ülésûtés ellenõrzõ lámpája 42 o Ülésûtés kapcsoló (BE/KI) 8.2 Munkahelyi ényszóró Poz. Megnevezés 43 o Keresõényszóró 44 o Keresõényszóró kapcsolója (BE/KI) munkahely-megvilágító ényszóró egy minden irányban hajlítható csuklóval van kialakítva. E 23

55 8.3 Körkörös ény Poz. Megnevezés 45 o Körkörös ény 46 o Körkörös ény kapcsolója (BE/KI) 8.4 Villogóény Poz. Megnevezés 47 o Villogóény 48 o Villogóény kapcsolója (BE/KI) E 24

56 8.5 Áthidaló kapcsoló (ES / Elektromos emeléskorlátozás) Poz. Megnevezés 49 o Áthidalókapcsoló 33 o Oldalkitolás középhelyzetjelzõ lámpája o Áthidaló kapcsoló mikor az oldalkitolás a középhelyzeten kívül és a kerékkarok elõtt a biztonsági magasság alatt van, a végálláskapcsoló zárja a tartóoszlop hátrahúzás mozgatását; az (32) ellenõrzõ lámpa nem világít. mikor az oldalkitolás a kerékkarokon belül és a biztonsági magasság alatt van, a végálláskapcsoló az oldalkitolás mozgatását zárja; az (32) ellenõrzõ lámpa nem világít. z (ES) biztonsági kapcsoló tartóoszlop hátrahúzást akadályozó lezárását az (49) áthidaló kapcsoló lenyomásával és a (1) többcélú kar (Multi-Pilot) egyidejû mûködtetésével át lehet hidalni. o Oldalkitolás középhelyzetjelzõ lámpája tartóoszlop hátrahúzó mozgatása megengedett, ha az (32) zöld ellenõrzõ lámpa világít. o z elektromos emeléskorlátozás áthidaló kapcsolója z "elektromos emeléskorlátozás"-sal rendelkezõ jármûveknél a megengedett maximális emelési magasságot az emelõállványon levõ végálláskapcsoló korlátozza. z "elektromos emeléskorlátozás" zárját az áthidaló kapcsoló (49) és a többcélú kar (1) egyidejû megnyomásával át lehet hidalni. E 25

57 9 Különkaros mûködtetés o 9.1 Haladás, kormányzás, ékezés Vészkikapcsolás (16) õkapcsolót leelé nyomni. Minden elektromos unkció kikapcsolódik. 16 õkapcsoló mûködõképességét nem szabad akadályozni semmilyen ráhelyezett tárggyal. V R Haladás Csak lecsukott és megelelõen lezárt burkolatokkal közlekedjünk a targoncával. 20 õmenetirány a hajtómû irányában (V) történõ haladás. Fokozott igyelmet kell ordítani a teher irányában (R) történõ közlekedésre. teher irányában (R) csak manõverezés és a teher elvétele ill. letevése során szabad haladni. Üzemkészültséget létrehozni (lásd E ejezet, 3. szakasz) (13) rögzítõéket oldani. (20) menetirány kapcsolót a kívánt haladási irányba kapcsolni (V vagy R). (9) gázpedált és a (6) lábkapcsolót mûködtetni. jármû a kívánt irányban elindul. (6) lábkapcsoló megakadályozza, hogy a kezelõ lába a közlekedés alatt a jármûkontúrból kilóghasson. mennyiben nem mûködteti, valamennyi elektromos unkció üzemen kívül kerül, kivéve a kormányzást, az inormáció- és szervizkijelzést (LIS), valamint a kürtöt és az akkumulátor töltöttségjelzõjét. jármû megbénítva. süllyesztési unkció elérhetõ marad menetsebesség a (9) gázpedállal szabályozható E 26

58 o Kettõs pedálos kivitel Vezetés kettõs pedálos kivitel esetén a menetirány kiválasztása két pedál segítségével történik, egyidejûleg ezekkel a pedálokkal lehet mit a menetsebességet is szabályozni. Menetpedál 7.1: Haladás a villa irányába. Menetpedál 7.2: Haladás a meghajtás irányába. Menet közben mindkét lábat a pedálokon kell tartani. Kormányzás Ellenutókormányzás (alapkivitel) Elõremenetnél (a (21) menetiránykapcsoló V állásban = hajtómûirány) balra orgatott kormánykerék balra kanyarodásra vezet, míg jobbra orgatott jobbra kanyarodásra. hajtókerék helyzete a LIS kijelzõn megjelenik. o Együttutókormányzás Elõremenetnél (a (21) menetiránykapcsoló V állásban=hajtómûirány) balra orgatott kormánykerék jobbra kanyarodásra vezet, míg jobbra orgatott balra kanyarodásra. hajtókerék helyzete a LIS kijelzõn megjelenik. Fékezés targonca ékezési jellemzõi erõsen üggnek az útviszonyoktól. gépkezelõnek ezt igyelembe kell vennie vezetési magatartásában. jármû három módon ékezhetõ: visszaordító ékezéssel motorékkel üzemiékkel több kezelõ által üzemeltetett jármûnél (pl. többmûszakos üzem) a paraméterek egyéni beállítása miatt igyelni kell a változó ék - és menettulajdonságokra! z ismételt üzembevételkor ellenõrizni kell a jármû viselkedését E 27

59 Fékezés visszaordító ékezéssel (21) menetirány-kapcsolót menet közben a menetirányra ellentétesen átkapcsolva az üzemáramvezérlés révén a jármû leékezõdik, amíg az ellenkezõ menetirányú haladás bekövetkezik. Ez az üzemmód kiküszöböli az energia-elhasználást. hajtóáramvezérlés által vezérelve energianyereséget eredményez. Fékezés motorékkel: Menet közben a gázpedált visszavéve, a jármûvet az üzemáramvezérlés a pedálállásnak megelelõen leékezi. Fékezés üzemi ékkel: (8) ékpedál benyomásával. Ekkor a jármû a hidraulikusan a dobékkel ékezõdik. 9.2 Rakomány elvétele és letevése o m Mielõtt a vezetõ egy rakományt elvenne, meg kell gyõzõdnie arról, hogy a raklap megelelõen van-e megrakva és a jármû megengedett teherbírását nem lépi-e túl. z emelõvillákat - amilyen mélyen lehetséges - a rakomány alá tolni. Emelés megemelt teher alatt személyeknek tartózkodni tilos! (1.1) vezérlõ kart (H) irányba húzni. vezérlõ kar döntésének mértéke szabályozza az emelési sebességet. vezérlõ kart mûködtetni, amíg a kívánt emelési magasságot elérjük. Ha a végütközõt elértük (a nyomáshatároló zajt ad) a vezérlõ kart azonnal alaphelyzetbe kell tenni. Süllyesztés 1.1 S H m (1.1) vezérlõ kart (S) irányba nyomni. vezérlõ kar döntésének mértéke szabályozza a süllyesztés sebességét. rakomány kemény letételét kerülni kell a rakomány és az állványzat épségének megóvása érdekében. E 28

60 Tartóoszlop kitolása Nem szabad az oszlop és az akkumulátorburkolat közé nyúlni. (1.2) vezérlõ kart a tartóoszlop kitolásához a (T) irányba, a visszahúzáshoz az (U) irányba kell billenteni. vezérlõ kar billentésének mértéke szabályozza a kitolás sebességét. Szállítási menetet csak hátrahúzott tartóoszloppal és lesüllyesztett teheremelõvel szabad végrehajtani. 1.2 T U t Oszlopbillentés / o Villabillentés z oszlop elõrebillentéséhez a (1.3) vezérlõ kart a (V) állásba kell billenteni. z oszlop visszabillentéséhez a (1.3) vezérlõ kart az (R) állásba húzni. 1.3 V R E 29

61 9.3 Rakomány elvétele, emelése és szállítása o villákat vízszintes helyzetbe hozni: a (1.3) vezérlõ kart a V vagy az R állásba billenteni. "Ráállni" a rakományra. tartóoszlopot elõretolni: a (1.2) vezérlõ kart T irányba billenteni. villákat a megelelõ magasságba emelni: a (1.1) vezérlõ kart H irányba húzni. villákat a rakomány alá csúsztatni. rakományt megemelni: a (1.1) vezérlõ kart H irányba húzni. tartóoszlopot visszahúzni: a (1.2) vezérlõ kart U irányba húzni. Szállítási menetet csak visszahúzott tartóoszloppal, visszabillentett emelõállvánnyal és lesüllyesztett teherelvevõvel szabad végrehajtani. 1.1 S 1.2 H rakományt a szállítási helyzetbe süllyeszteni: a (1.1) vezérlõ kart S irányba nyomni. rakományt hátrabillentett helyzetbe hozni: a (1.3) vezérlõ kart R állásba nyomni. rakományt szállítani. rakományt vízszintes helyzetbe hozni: a (1.3) vezérlõ kart V állásba nyomni. rakományt a megelelõ magasságra emelni: a (1.1) vezérlõ kart H irányba húzni és szükség szerint a tartóoszlop kitolásához a (1.2) vezérlõ kart T irányba nyomni. rakományt letenni: a (1.1) vezérlõ kart S irányba nyomni. Tartóoszlopot visszahúzni: a (1.2) vezérlõ kart U irányba húzni. T 1.3 V U R E 30

62 9.4 Függesztett eszközök kezelése o o Beépített oldalratoló "bal" ill. "jobb" iránymegnevezéseket a vezetõhely elõl a teherelvevõ elé tekintve kell értelmezni. Oldalratolás balra: (1.4) vezérlõ kart (X1) irányba tolni. 1.4 Oldalratolás jobbra: (1.4) vezérlõ kart (Y1) irányba húzni. z oldalkitolásnál bekövetkezõ teherbírás-csökkenésre igyelemmel lenni (lásd B ejezet). X1 Y1 o Hidraulikus üggesztett eszköz hidraulikus üggesztett eszköz mûködtetésére a (1.5) vezérlõkar az (X2) és (Y2) unkciókkal van ellátva. ( gyártó kezelési utasítására igyelemmel kell lenni!) 1.5 X2 üggesztett eszköz teherbírására ügyelni. Y2 E 31

63 E 32

64 F targonca karbantartása 1 Üzembiztonság és környezetvédelem m z e ejezetben ismertetett ellenőrzéseket és karbantartási tevékenységeket a Karbantartási táblázatban megjelölt időközönként kell elvégezni. targonca részegységeinek átalakítása, különösen a biztonsági berendezéseké szigorúan tilos. Semmi esetben sem változtatható meg a targonca üzemi sebesség értéke. Minőségbiztosítási rendszerünk csak eredeti tartalék alkatrészeket bocsát ki. targonca biztonságos és megbízható működése érdekében csak a gyártó eredeti tartalék alkatrészei használhatóak el. z elhasznált alkatrészek, olajak további kezelését és kiselejtezését az érvényes környezetvédelmi előírásoknak megelelő kell elvégezni. z olajcserékhez rendelkezésre áll a gyártó Olajcsere Szolgálata. z ellenőrzések és szervizelés elvégzése után az "Újabb üzembe helyezés" c. részben leírt tevékenységek elvégzése szükséges (lásd F ejezet). 2 targonca karbantartására vonatkozó biztonsági előírások Karbantartó személyzet: targoncák szervizelését és karbantartását csak a gyártó képzett szakembere végezheti el. gyártó Szervizszolgálata erre a tevékenységre speciális képzésben részesült szervíz technikusokkal áll az üzemeltetők rendelkezésére. Ennélogva javasoljuk, kössön karbantartási szerződést a gyártó területileg illetékes Szervizszolgálatával. Emelés és elbakolás: targonca megemelésekor az emelő berendezést csak a speciálisan arra kialakított helyekre lehet csatlakoztatni. targonca elbakolásánál alkalmas eszközökkel (ékek, abakok) biztosítani kell a gépet a megcsúszás vagy lebillenés ellen. megemelt teheremelő szerkezet alatt csak akkor végezhető munka, ha az megelelő teherbírású lánccal rögzített. m Tisztítási munkák: targoncák tisztításához tilos gyúlékony olyadékok használata. tisztítási munkák megkezdése előtt meg kell tenni a szükséges biztonsági óvintézkedéseket, hogy kizárt legyen a szikraképződés (például rövidzár miatt). z akkumulátor üzemű targoncák esetén az akkumulátor csatlakozót ki kell húzni. z elektromos és elektronikus részegységeket csak gyenge szívással vagy sűrített levegő úvásával és nem vezetőképes anyagból készült, antisztatikus keékkel szabad tisztítani. Ha a targoncát vízsugárral vagy nagynyomású tisztító berendezéssel tisztítják, előtte valamennyi elektromos és elektronikus részegységet gondosan le kell takarni, mivel a nedvesség működési zavarokhoz vezethet. gőzborotvával történő tisztítás nem megengedett. tisztítási munka elvégzése után az "Újabb üzembe helyezés" c. részben leírt tevékenységek elvégzése szükséges H F 1

65 z elektromos rendszeren végzett munkák: z elektromos rendszeren végzett munkákat csak speciálisan erre kiképzett személy végezheti. munka kezdése előtt meg kell tennie a szükséges lépéseket az elektromos baleset kizárása érdekében. z akkumulátor üzemű targoncák esetén ehhez még ki kell húznia az akkumulátor csatlakozót, hogy az elektromos rendszer teljesen eszültség mentesített legyen. Hegesztési műveletek: nnak érdekében, hogy az elektromos és elektronikus berendezések károsodását elkerülje, azokat le kell szedni a gépről, mielőtt azon hegesztési munkába kezdene. Beállítási értékek: hidraulikus, elektronikus és elektromos alkatrészek részegységek javítása vagy cseréje esetén a targonca üggő beállítási értékekre igyelmet kell ordítani. Gumiabroncsok: gumiabroncsok állapota nagyban kihat a gép stabilitására és menettulajdonságaira. Módosítást csak a gyártóval végzett egyeztetés után szabad végrehajtani. kerekek vagy gumiabroncsok cseréje során ügyelni kell rá, hogy ne lépjen el a targonca erde helyzete (például a bal és jobb oldali kerekeket, gumiabroncsokat mindig párban kell cserélni). Emelőlánc: Elégtelen kenés esetén az emelőlánc igen gyorsan elkopik. karbantartási jegyzékben megadott kenési gyakoriság a normál körülmények közti üzemeltetéskor érvényes. Komolyabb igénybevételek esetén (erősen poros környezet, magas környezeti hőmérséklet) a kenési munkákat gyakrabban kell elvégeznünk. z megadott lánc spray-t mindig az előírásoknak megelelően alkalmazzuk. Fontos tudnivaló, hogy a lánc külső zsírzásával nem érhető el a megkívánt kenési ok. Hidraulika tömlők: Hat éves használat után kötelező a hidraulika tömlők cseréje. hidraulikus elemek cseréjekor végezzük el a rendszerben a tömlők cseréjét is H F 2

66 3 Szervizelés és átvizsgálás m targonca biztonságos üzemelésének egyik legontosabb alapeltétele az alapos és szakszerű szervizelés. z előírt rendszeres karbantartások elmulasztása a targonca meghibásodásához vezethet és ezáltal potenciális veszélyt képez személyek és berendezésekre számára. eltüntetett karbantartási intervallumok egyműszakos, normál üzemi körülmények között történő munkavégzésre vonatkoznak. karbantartási időintervallumokat megelelőképp csökkenteni kell erősen poros környezetben, nagy hőmérséklet ingadozás mellett, illetve több műszakos munkarend mellett. következő karbantartási táblázat az adott időközönként elvégzendő karbantartái tevékenységeket és azok elvégzési időpontjait oglalja össze. karbantartási időintervallumok jelölése a következő: 1 HE= minden 50 üzemórát követően, de legalább hetente egyszer. 3 H = minden 500 üzemórát követően, de legalább 3 havonta egyszer. 6 H = minden 1000 üzemórát követően, de legalább 6 havonta egyszer. 12 H = minden 2000 üzemórát követően, de legalább 12 havonta egyszer. kezdeti utási szakaszban kiegészítőleg el kell végezni a következő tevékenységeket: z első 100 üzemórát követően: Ellenőrizzük a kerékanyák eszességét, szükség esetén húzzunk utána. Ellenőrizzük a hidraulikus rendszer csatlakozóinak tömítettségét, szükség esetén húzzunk utána. Ellenőrizze a kormánylánc eszességét, adott esetben állítsa be. z első 500 üzemórát követően: Cseréljük le a hidraulika olajat és a szűrőpatront H F 3

67 4 z ETM/V karbantartás-ellenőrzőlistája Karbantartási intervallum Normál = t Hűtőház = k HE H H H 1.1 Valamennyi teherviselő elem sérüléseinek ellenőrzése t 1.2 Valamennyi csavarkötés ellenőrzése t 1.3 Ellenőrizni kell a vezetővédő edelet sérülések és rögzítettség szempontjából. k t Hajtás: 2.1 hajtómű zajos működésének, szivárgásának ellenőrzése t 2.2 Hajtómű tartószerkezete, csavarok meghúzottságát ellenőrizni t 2.3 Hajtómű olajszint ellenőrzése t 2.4 Pedálmechanizmust ellenőrizni, sz.sz. beállítani t 2.5 Olajcsere a hajtóműben k t Kerekek: 3.1 Kopások, károsodások ellenőrzése t 3.2 Kerékcsapágyak és csavarok ellenőrzése k t Kormány: Kormánylánc és lánckerékogazat kopását ellenőrizni, 4.1 beállítani és zsírozni k t 4.2 Kormányej mechanikus alkatrészeit ellenőrizni t 4.3 Kormányzás működőképességét és beállítását ellenőrizni t 4.4 Kormányszög-potenciométert cserélni és beállítani a) 4.5 Kormányszöghatárolást ellenőrizni, sz.sz. beállítani t a) kormányszög potenciométert két évenként - baj megelőzésképpen - ki kell cserélni. Vázszerkezet / elépítmény: Fékberendezés: Hidraulikus rendszer: 5.1 Fékbetétkopást ellenőrizni t 5.2 Működést és beállítást ellenőrizni k t 5.3 Fékmechanizmust ellenőrizni, sz.sz. beállítani és zsírozni k t 5.4 Fékvezetékekeket és csatlakozásait ellenőrizni t 5.5 Fékolyadékot cserélni k t 5.6 Vészmegállító mágnesemelőt ellenőrizni és sz.sz. beállítani t 5.7 Rögzítőék kötelét ellenőrizni és sz.sz. elújítani t 6.1 Működés ellenőrzése k t 6.2 Kötések és csatlakozók tömítettségének és károsodásának ellenőrzése k t 6.3 Hidraulikus munkahengerek tömítettségének, károsodásának, rögzítettségének ellenőrzése k t 6.4 Olajszint ellenőrzése k t 6.5 Cserélni kel a hidraulika olajat, a szűrőbétet és a szellőző szűrőt k t 6.6 Tömlővezetékek működését és sérülésüket ellenőrizni k t 6.7 nyomáshatároló helyes működésének ellenőrzése k t 6.8 Szükségsüllyesztő szelep működését ellenőrizni k t 6.9 Villasüllyesztőegység hidraulikus motorjának tömítettségét, sérüléseit és rögzítettségét ellenőrizni t 6.10 Szükségsüllyesztő szelep működését ellenőrizni k t 6.11 ki kell szerelni é meg kell tistítani a vezérlőszelep szűrőjét t 0306.H F 4

68 Elektromos rendszer: Karbantartási intervallum Normál = t Hűtőház = k HE H H H 7.1 Működés ellenőrzése t 7.2 Vezetékek biztos kötésének és károsodásának ellenőrzése t 7.3 Biztosítékok helyes amperértékének ellenőr-zése t 7.4 Kapcsolók, kapcsolóelemek biztos rögzítettségének, és helyes működésének ellenőrzése t 7.5 Figyelmeztető elszerelések és biztonsági kapcsolások helyes működésének ellenőrzése k t 7.6 Relé érintkezők ellenőrzése, szükség esetén a kopott alkatrészek t 7.7 Elektronikus panelek rögzítettségét és tisztaságát ellenőrizni t Elektromos motorok: 8.2 Motorok rögzítettségének ellenőrzése t kkumulator: kkumulátor vezetékek károsodásának ellenőrzése, szükség eseténazok cseréje 9.1 t 9.2 kkumulátorkocsi reteszelését, beállítását és működését ellenőrizni t 9.3 Savsűrűség, savszint, és cellaeszültség ellenőrzése k t 9.4 kkumulátor csatlakozók biztos kötésének ellenőrzése, zsírzása k t 9.5 z akkumulátor csatlakozók tisztítása, elekvés ellenőrzése k t Emelőállvány: 10.1 Emelőállvány rögzítettségét ellenőrizni t Emelőlánc és láncvezetés kopását ellenőrizni, beállítani és 10.2 zsírozni k t Billentő munkahenger csapágyazását és rögzítettségét 10.3 ellenőrizni t 10.4 Emelőállvány billentési szögét ellenőrizni t Szemrevételezéssel ellenőrizni a vezetőgörgőket, a 10.5 csúszóelemeket és az ütközőket k t 10.6 Emelőállvány csapágyazását ellenőrizni t Kitolóberendezés kopását és sérüléseit ellenőrizni, sz.sz. az 10.7 oldaljátékot beállítani t 10.8 Villák és villatartó kopását és sérülését ellenőrizni k t Függesztett 11.1 Működés ellenőrzése k t készülék: 11.2 gépen és a hordozott egységen a rögzítettséget ellenőrizni k t Ágyazások, vezetékek és ütközők kopását ellenőrizni, 11.3 zsírozni t Általános jellemzők 12.1 Elektromos rendszer testzárlatának vizsgálata t méré Haladási sebesség és ékút ellenőrzése t se: 12.3 Emelési és süllyesztési sebesség ellenőrzése t Biztonsági és lekapcsoló berendezések működésének 12.4 ellenőrzése t Kenés: 13.1 Targonca kenésének elvégzése a kenési táblázat szerint k t Üzemi 14.1 Próbaút névleges terheléssel t próbák: szervizelés elvégeztével a gép működésének bemutatása 14.2 az illetékes személynek k t karbantartási intervallumok normál alkalmazási körülmények között érvényesek. Fokozott igénybevétel esetén azokat igény szerint csökkenteni kell H F 5

69 M 5 Kenési útmutató ETM/V F E G D 0,2 l F E E F G 3,9 l B+C 1) B 140 Nm Min. = 13l 2) Max.= 30l J 5 g Sikló elületek s Zsírzószemek Hidraulika olaj betöltő csonk c Hidraulika olaj leeresztőcsavarja b Hajtómű olaj betöltő csonk a Hajtómű olaj leeresztő csavar t Fékolyadék betöltőcsonkja Hűtőházi kivitel 1) keverési arány hűtőházi kivitelnél 1:1 2) Töltési mennyiséget lásd: "Hidraulikaolajszint ellenőrzés" H F 6

70 5.1 Kenő- és üzemanyagok Kenő- és üzemanyagok kezelése: kenő- és üzemanyagokat mindig szakszerűen és a gyártó előírásainak megelelően kell kezelni. szakszerűtlen kezelés életveszélyt jelenthet, egészségkárosodást és környezet szennyezést okozhat. kenő- és üzemanyagokat előírásos tárolóedényekben kell tárolni. Ezek gyúlékonyak lehetnek, ezért ügyelni kell, hogy ne érintkezzenek orró alkatrészekkel, nyílt lánggal. kenő- és üzemanyagok eltöltésekor csak tiszta tartályt használjon. Tilos a kenőés üzemanyagok különböző minőségű változatainak keverése. Ezen előírás alól csak akkor szabad kivételt tenni, ha a keverést kimondottan az útmutató írja elő. Kerüljük el az anyagok kiloccsanását. kiloccsant olyadékot azonnal el kell távolítani azt lekötő anyaggal, majd a kenő- és üzemanyag és a lekötő közeg keverékét a vonatkozó előírásoknak megelelően kell kezelni. Kód Rendelési szám Szállítási Megnevezés Felhasználás helye mennyiség ,0 l H-LP46, DIN Hidraulikus rendszer B ,0 l CLP 100, DIN Hajtómű C ,0 l H-LP 10, DIN Hidraulikus rendszer hajtóműve D ,0 l Fékolyadék Fékberendezés E ,0 kg Zsír, DIN Kenési pontok F ,0 kg Zsír, TTF52 Kenési pontok G ,51 kg Lánckenő-spray Lánc J ,0 l ero Shell Fluid 4 Hidraulikus rendszer Kenőzsír irányértékek Kód Bázisanyag Cseppenéspont C Penetrációs szám 25 C mellett 5.2 Tartályeltöltési mennyiségek ETM/V 320/325 NLG1 osztály Üzemi hőmérséklet tartomány C E Lítium /+120 F / H Jelölés Liter Emelési magasság cm-ben (h 3 ) ZT DZ Legmagasabb szintű ca < ca < ca < ca < ca. 20 < 4200 < ca F 7

71 6 Útmutatás a karbantartási műveletekhez 6.1 targonca előkészítése a karbantartási és szervizelési műveletekhez szervizelés és karbantartás során a balesetek elkerülése érdekében valamennyi szükséges biztonsági óvintézkedést meg kell tenni. következők követelményeket teljesíteni kell: Biztonságos módon parkoljuk le a targoncát (Lásd E ejezet). Húzzuk ki az (1) akkumulátor csatlakozóját, biztosítva ezáltal a targonca akaratlan üzembe helyezését. 1 Ha a megemelt targonca alatt végzünk munkát, biztosítsuk a targonca helyzetét, hogy az ne billenhessen illetve csúszhasson el. Továbbá a targonca emelése során a Targonca szállítása és üzembe helyezése c. részben leírtak betartása szükséges. rögzítőéken végzett munkák alatt a járművet elgurulás ellen biztosítani kell. 6.2 tartóöv karbantartása o tartóöv állapotát és kiogástalan működését a vezetőnek az önjáró targonca használatba vétele előtt minden nap ellenőriznie kell. Csak a redszeres vizsgálattal lehet időben elismerni a hibás működést. Húzza ki egészen az övet, és ellenőrizze, hogy nem szálkásodott-e ki. Ellenőrizze az öv zárjának működését és az öv kiogástalan eltekeredését a eltekerőre. blokkoló automatika tesztelése: m Állítsa le vízszintesen az önjáró targoncát. Rántva húzza ki az övet. z automatikának le kell blokkolnia az övet. z önjáró targoncát ne üzemeltesse rossz övvel, hanem azonnal cseréltesse ki a hibás övet! 0306.H F 8

72 6.3 kartámasz elnyitása (2) kartámaszt elelé elordítani. 2 Négylapkulcs és burkolatnyitó kell a hozzáéréshez. 6.4 Burkolat elnyitása Nyissa el az ülés edelét Húzza ki az (5) ös stitet. Vegye le a edelet és a vezérlés burkolatát jármű áramvezérlése és biztosítékai a karbantartási munkákhoz jól hozzáérhetőek H F 9

73 M 6.5 kkumulátorajtó és ülésburkolat nyitása z akkumulátorajtót (6) a szervizkulccsal nyitni és levenni (7) ülésburkolatot a szervizkulccsal kinyitni és a (8) biztosító csavart kicsavarni. z ülésburkolatot nyílirányban oldalra elordítani. meghajtóegység és a hidraulikus tápegység szabadon állnak a karbantartáshoz. 6.6 Hidraulika olajszintjének ellenőrzése járművet a karbantartási- és szervizmunkákra előkészíteni (lásd F ejezet, 6.1 és 6.4 szakasz "Ülésburkolat nyitása"). (9) hidraulikatartályban a hidraulika olajszintjét ellenőrizni. hidraulikatartálynál az olajszintet teljesen lesüllyesztett teheremelő helyzet mellett kell leolvasni. speciikációban meghatározott olajjal a (10) betöltőcsonkon át szükség szerint utántölteni. ( hidraulikaolaj speciikációját lásd F ejezet, 5.1 szakasz "Üzemi anyagok, kenésterv") Ülésburkolatot visszazárni és a biztonsági csavart becsavarni H F 10

74 6.7 Villasüllyesztőegység nyomottági szűrője járművet biztonságosan leállítani (lásd E ejezet). Tartóoszlopot a mellső ütközésig járatni. Teherelvevőt teljesen lesüllyeszteni. őkapcsolót és a kulcsos kapcsolót "KI" helyzetbe kapcsolni. z akkumulátortartó és a tartóoszlop között végzett munkák esetén az akkumulátorcsatlakozót ki kell húzni! kkumulátorcsatlakozót kihúzni. (11) nyomóági szűrőpatront cserélni. szűrőpatron cseréje után a hidraulikus berendezést légteleníteni kell! H F 11

75 6.8 z elektromos biztosítékok ellenőrzése (Háromazisú á ram motor) o Készítsük elő a targoncát a karbantartási és szerviz műveletekre (lásd F ejezet, 6.3 és 6.4 alpont). z összes biztosíték értékét a táblázat alapján ellenőrizni, szükség esetén kicserélni. Poz. Megnevezés Érték/típ. 12 3F6 Biztosíték, kormánymotor F9 Vezérlésbiztosítás, kormányelektronika F4 Biztosíték, opciók F10 Biztosíték, ventilátor F9 Vezérlésbiztosítás, menet- és emelőelektronika F8 Vezérlésbiztosítás, interész 3 18 F1 Komplett vezérlésbiztosítás 3 19 F8 Főbiztosíték F1 Biztosíték, szivattyúmotor (csak hasznos leeresztés esetén) H F 12

76 6.9 Újabb üzembe helyezés targonca csak akkor helyezhető újból üzembe, ha a tisztítási illetve karbantartási munkák elvégzése után a következő műveleteket végrehajtottuk: kürt működésének ellenőrzése. őkapcsoló működésének ellenőrzése. ék működésének ellenőrzése. 7 targonca üzemen kívül helyezése m Ha a targoncát például üzemi okokból két hónapnál hosszabb időre üzemen kívül hlyezzük, akkor azt agymentes, száraz helyen kell tárolni és az üzemen kívül helyezés előtt, alatt és után a következőkben részletezett tevékenységeket kell elvégeznünk. targoncát az üzemen kívül helyezés időtartama alatt úgy kell alábakolni, hogy a kerekek ne érintkezzenek a talajjal. Csak így biztosítható, hogy a kerekek és a kerékcsapágyak ne károsodjanak a tárolás alatt. Ha a targoncát hat hónapot is meghaladó időtartamon keresztül tároljuk, akkor a további szükséges intézkedésekkel kapcsolatban orduljunk a gyártó szervizszolgálatához. 7.1 z üzemen kívül helyezést megelőző tennivalók laposan tisztítsuk le a targoncát. Ellenőrizzük a ékek működését. Ellenőrizzük a hidraulika olaj szintjét, szükség esetén töltsük utána (lásd F ejezet). estetlen émelületeket védjük olajjal vagy zsírral vékonyan bevonva. Végezzük el a targonca kenését a kenési útmutató szerint (lásd F ejezet). Töltsük el az akkumulátort (akkumulátor üzem esetén lásd D ejezet). Kössük le és tisztítsuk meg az akkumulátort és a pólusait vonjuk be pólusvédő zsírral. Emellett vegyük igyelembe az akkumulátor szállítója által megadott előírásokat Fújjuk be a szabadon lévő elektromos érintkezőket kontakt spray-vel. 7.2 z üzemen kívül helyezés alatti tennivalók 2 havonta: m Töltsük újra az akkumulátort (lásd D ejezet). kkumulátor üzemű targoncák esetén: z akkumulátort rendszeresen kell tölteni, máskülönben az akkumulátor önmagától lemerül és a kicsapódó szulátok tönkreteszik H F 13

77 7.3 Újabb üzembe helyezés a tárolást követően laposan tisztítsuk le a targoncát. Végezzük el a targonca kenését a kenési útmutató szerint (lásd F ejezet). Tisztítsuk le az akkumulátort, vonjuk be a póluscsavarokat pólusvédő zsírral és csatlakoztassuk az akkumulátort. Töltsük el az akkumulátort (lásd D ejezet). Ellenőrizzük, hogy a hajtómű olaj tartalmaz-e lecsapódott vizet, szükség esetén cseréljük le. Ellenőrizzük, hogy a hidraulika olaj tartalmaz-e lecsapódott vizet, szükség esetén cseréljük le. Indítsuk el a targoncát (lásd E ejezet). z akkumulátor üzemű targoncák esetén: Ha az elektromos rendszerben kapcsolási hibák tapasztalhatóak, újjuk be a szabadon lévő érintkezőket kontakt spray-vel és távolítsuk el az esetleges oxidálódott réteget az érintkezőkről a kezelőszervek ismételt működtetésével. Közvetlenül az újabb üzembe helyezést követően végezzünk el több próbaékezést. 8 Időközi és szokatlan jelenségek utáni biztonsági ellenőrzések (D: UVV-ellenőrzés BGV D27 szerint) targoncát minimum évente egyszer vagy szokatlan jelenségek után egy erre különlegesen elkészített személy által ellenőriztetni kell. Ennek a személynek a véleményét és ítéletét az üzemi és gazdasági helyzet szerinti beolyásoltság nélkü, csak biztonsági szempontból kell megadnia. Kielégítő ismeretanyaggal és tapasztalattal kell bírnia, hogy egy targonca állapotát és a technika szabályai szerint a védőelszerelések hatásosságát, valamint a targonca vizsgálatához az alapeltételeket meg tudja ítélni. Emellett el kell végezni a targonca műszaki állapotának egy teljes körű ellenőrzését balesetbiztonsági szempontból. Ezenkívül meg kell vizsgálni a targoncát az alapvető sérülések tekintetében, amelyeket adott esetben a szakszerűtlen alkalmazás okozhatott. Minderről egy vizsgálati jegyzőkönyvet kell kiállítani. vizsgálat eredményeit minimálisan a következő vizsgálat időpontjáig meg kell őrizni. elmerülő hiányosságok elhárításáról az üzemeltetőnek kell gondoskodnia. vizsgálatokhoz a gyártó rendelkezik egy speciális biztonsági szervízzel és megelelően képzett munkatársakkal. Látható jelölésként az eredményes vizsga után a targoncán a vizsgálatot igazoló tábla kerül elhelyezésre. Ez a tábla mutatja, hogy mely év mely hónapjában esedékes a vizsgálatok elvégzése H F 14
