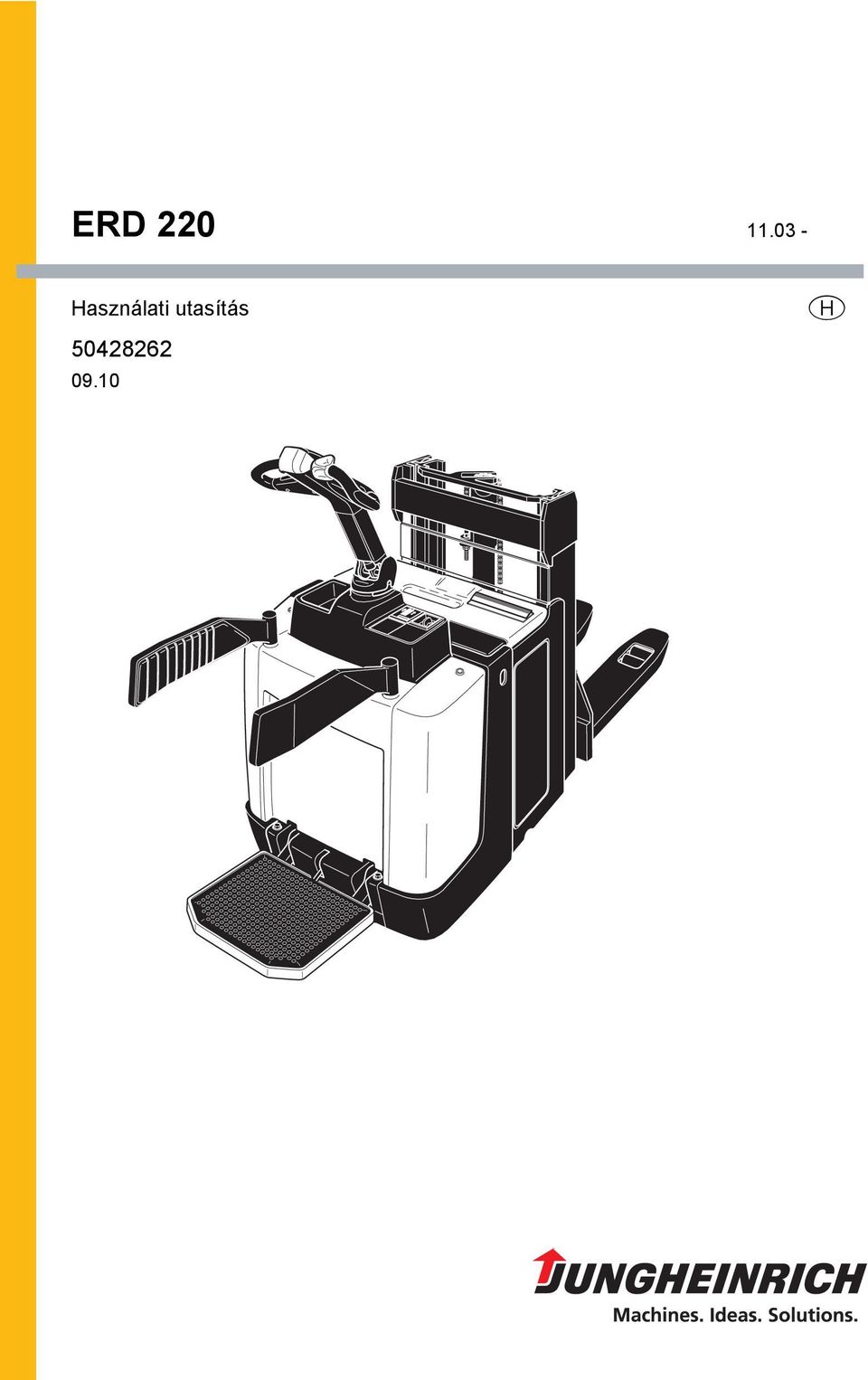

ERD 220. Használati utasítás

Átírás

1 ERD Használati utasítás U

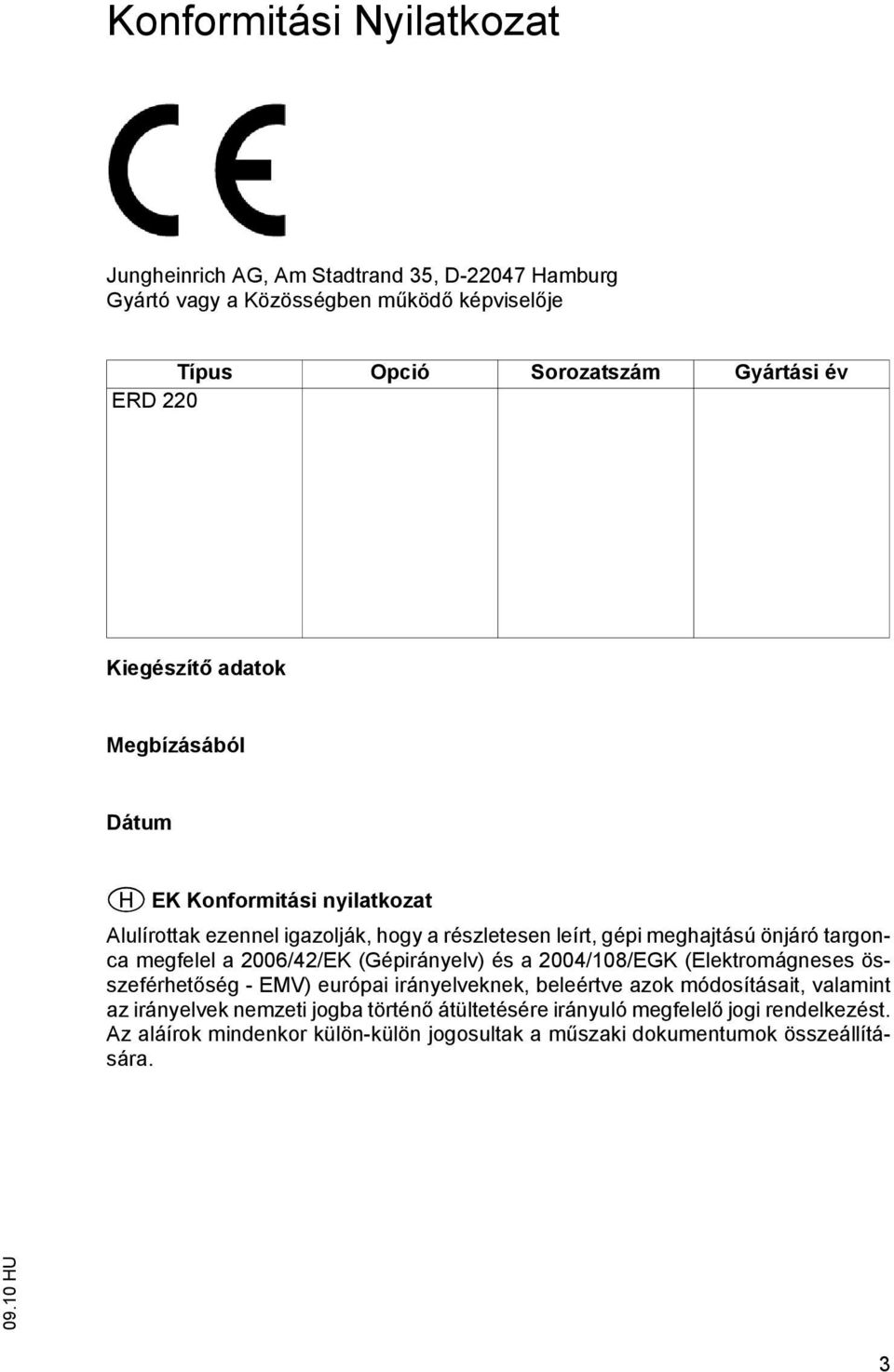

2 Konformitási Nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben működő képviselője Típus Opció Sorozatszám Gyártási év ERD 220 Kiegészítő adatok Megbízásából Dátum U EK Konformitási nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EK (Gépirányelv) és a 2004/108/EGK (Elektromágneses összeférhetőség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történő átültetésére irányuló megfelelő jogi rendelkezést. Az aláírok mindenkor külön-külön jogosultak a műszaki dokumentumok összeállítására. 3

3 4

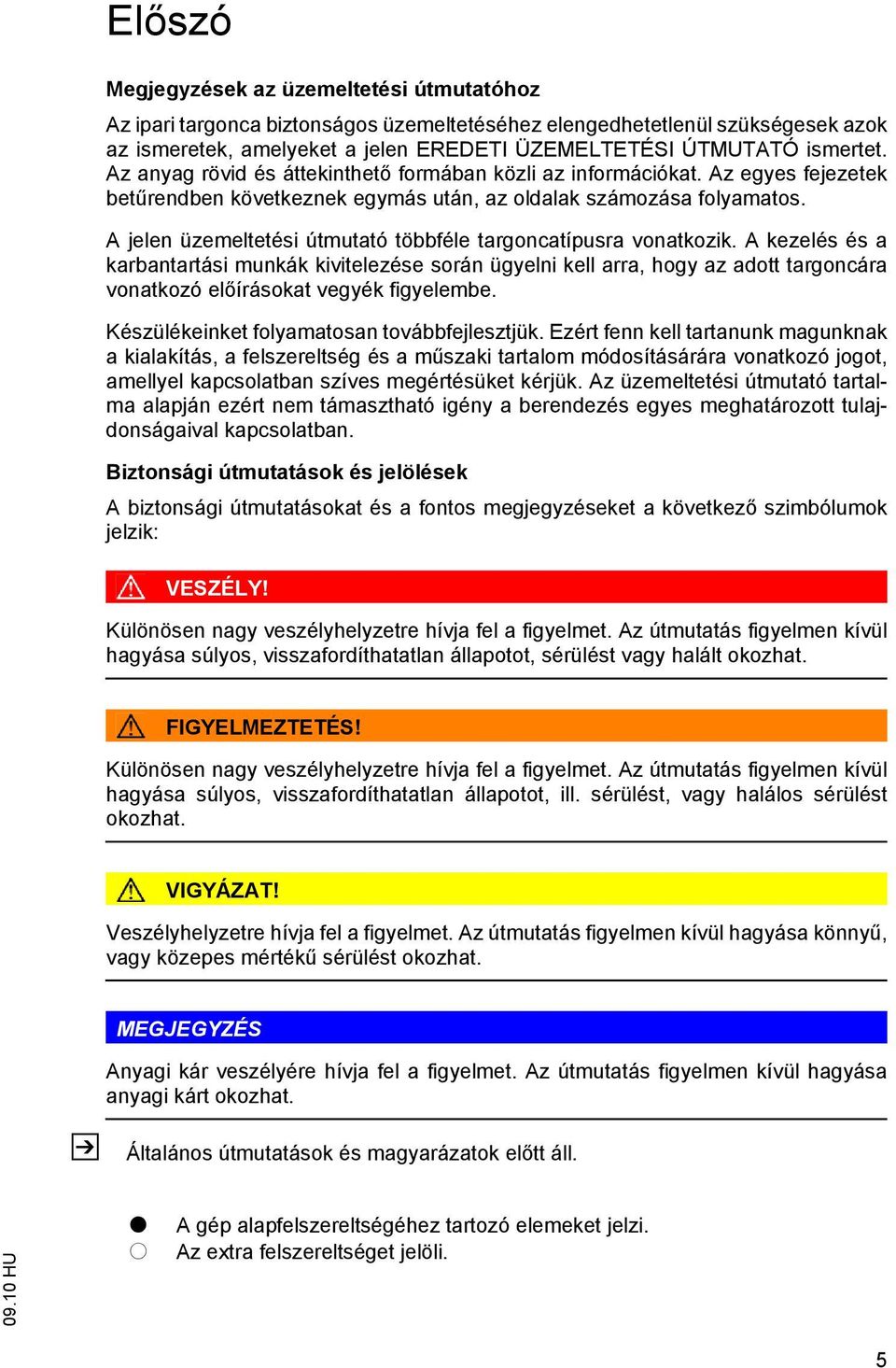

4 Előszó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthető formában közli az információkat. Az egyes fejezetek betűrendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó előírásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a műszaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következő szimbólumok jelzik: VESZÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMEZTETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁZAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könnyű, vagy közepes mértékű sérülést okozhat. Z MEGJEGYZÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok előtt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

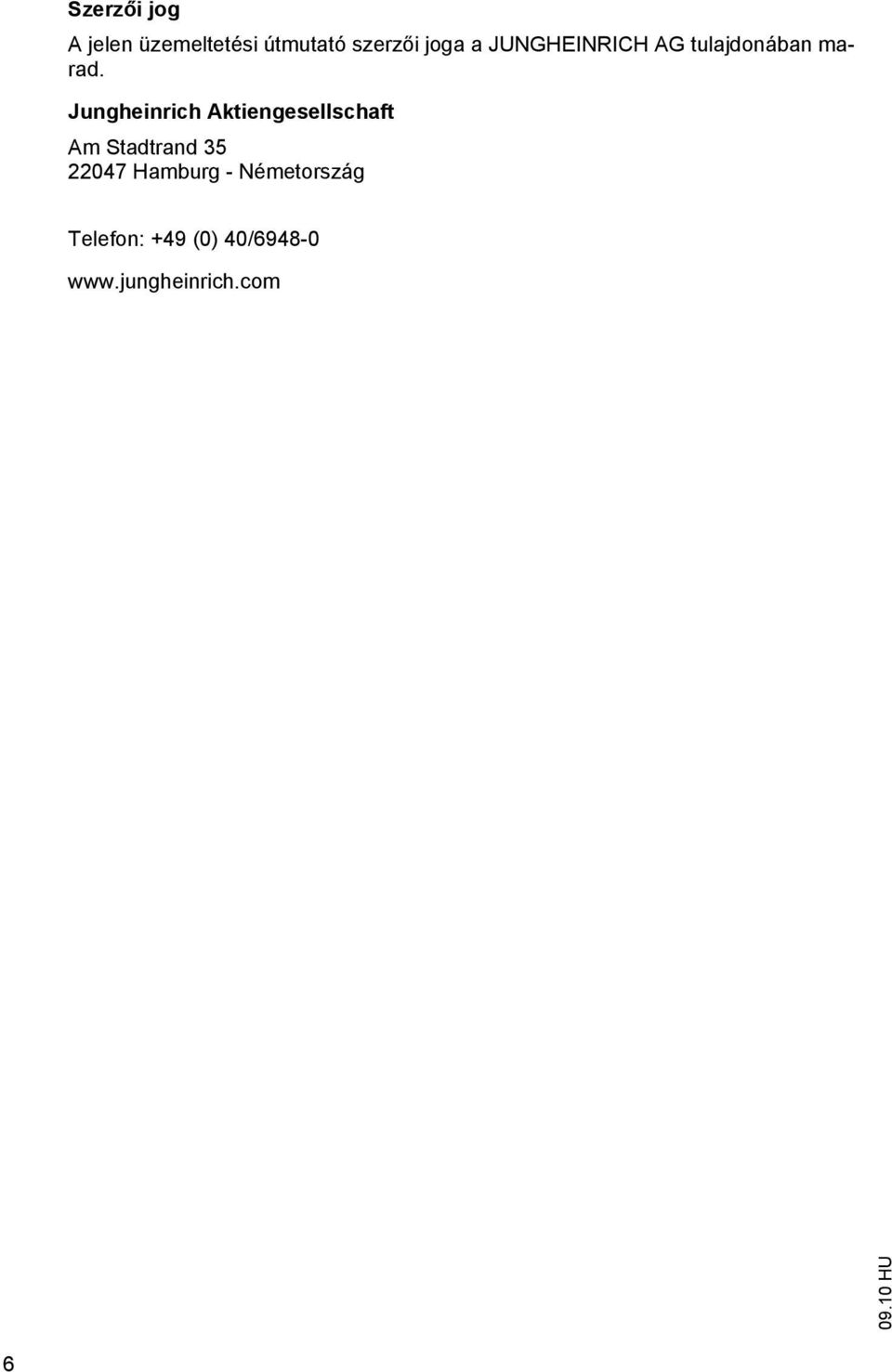

5 Szerzői jog A jelen üzemeltetési útmutató szerzői joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

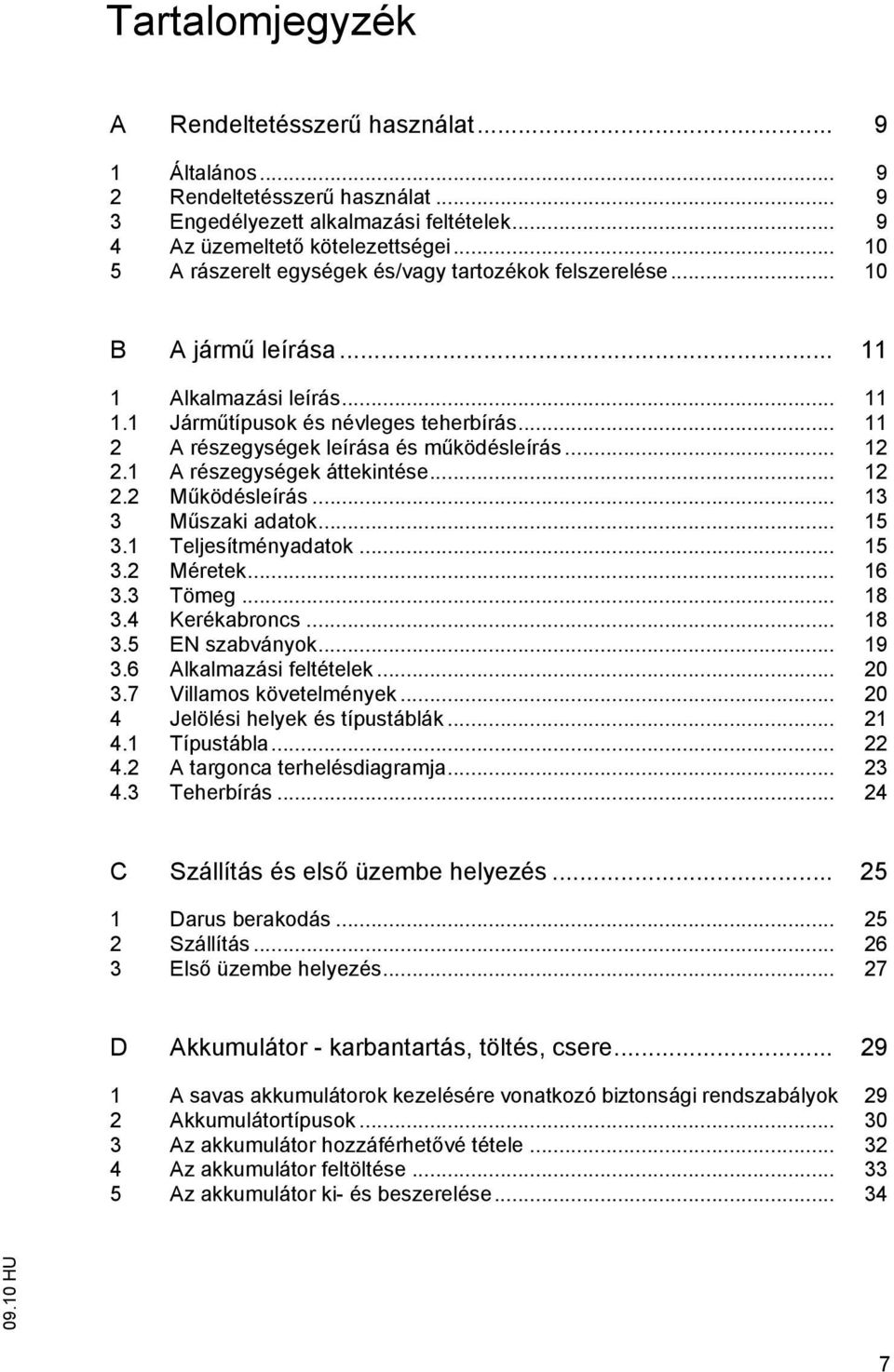

6 Tartalomjegyzék A Rendeltetésszerű használat Általános Rendeltetésszerű használat Engedélyezett alkalmazási feltételek Az üzemeltető kötelezettségei A rászerelt egységek és/vagy tartozékok felszerelése B A jármű leírása Alkalmazási leírás Járműtípusok és névleges teherbírás A részegységek leírása és működésleírás A részegységek áttekintése Működésleírás Műszaki adatok Teljesítményadatok Méretek Tömeg Kerékabroncs EN szabványok Alkalmazási feltételek Villamos követelmények Jelölési helyek és típustáblák Típustábla A targonca terhelésdiagramja Teherbírás C Szállítás és első üzembe helyezés Darus berakodás Szállítás Első üzembe helyezés D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok 29 2 Akkumulátortípusok Az akkumulátor hozzáférhetővé tétele Az akkumulátor feltöltése Az akkumulátor ki- és beszerelése

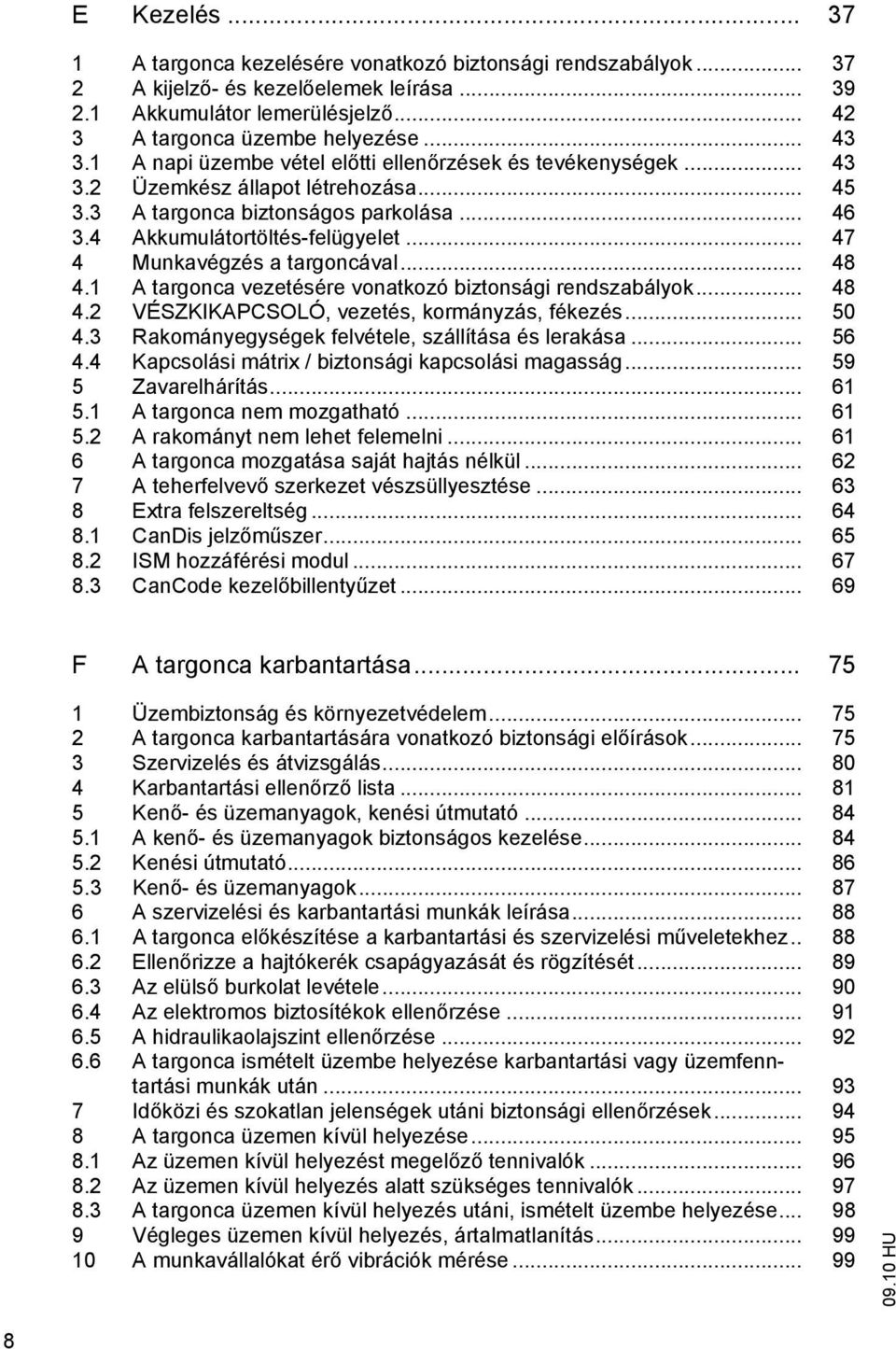

7 E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelző- és kezelőelemek leírása Akkumulátor lemerülésjelző A targonca üzembe helyezése A napi üzembe vétel előtti ellenőrzések és tevékenységek Üzemkész állapot létrehozása A targonca biztonságos parkolása Akkumulátortöltés-felügyelet Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok VÉSZKIKAPCSOLÓ, vezetés, kormányzás, fékezés Rakományegységek felvétele, szállítása és lerakása Kapcsolási mátrix / biztonsági kapcsolási magasság Zavarelhárítás A targonca nem mozgatható A rakományt nem lehet felemelni A targonca mozgatása saját hajtás nélkül A teherfelvevő szerkezet vészsüllyesztése Extra felszereltség CanDis jelzőműszer ISM hozzáférési modul CanCode kezelőbillentyűzet F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági előírások Szervizelés és átvizsgálás Karbantartási ellenőrző lista Kenő- és üzemanyagok, kenési útmutató A kenő- és üzemanyagok biztonságos kezelése Kenési útmutató Kenő- és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca előkészítése a karbantartási és szervizelési műveletekhez Ellenőrizze a hajtókerék csapágyazását és rögzítését Az elülső burkolat levétele Az elektromos biztosítékok ellenőrzése A hidraulikaolajszint ellenőrzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után Időközi és szokatlan jelenségek utáni biztonsági ellenőrzések A targonca üzemen kívül helyezése Az üzemen kívül helyezést megelőző tennivalók Az üzemen kívül helyezés alatt szükséges tennivalók A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat érő vibrációk mérése

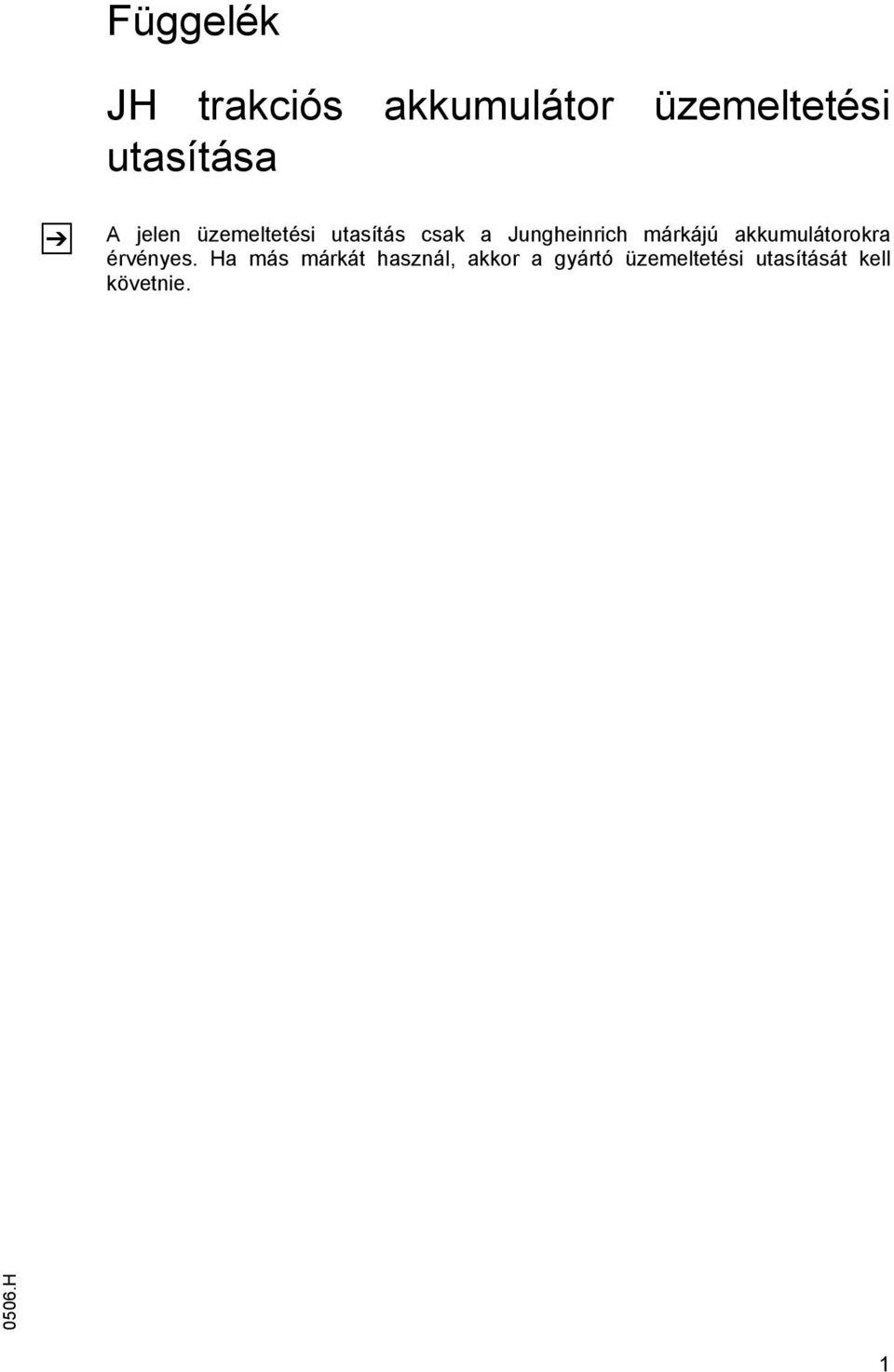

8 Függelék JH trakciós akkumulátor üzemeltetési utasítása Z A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

9 H

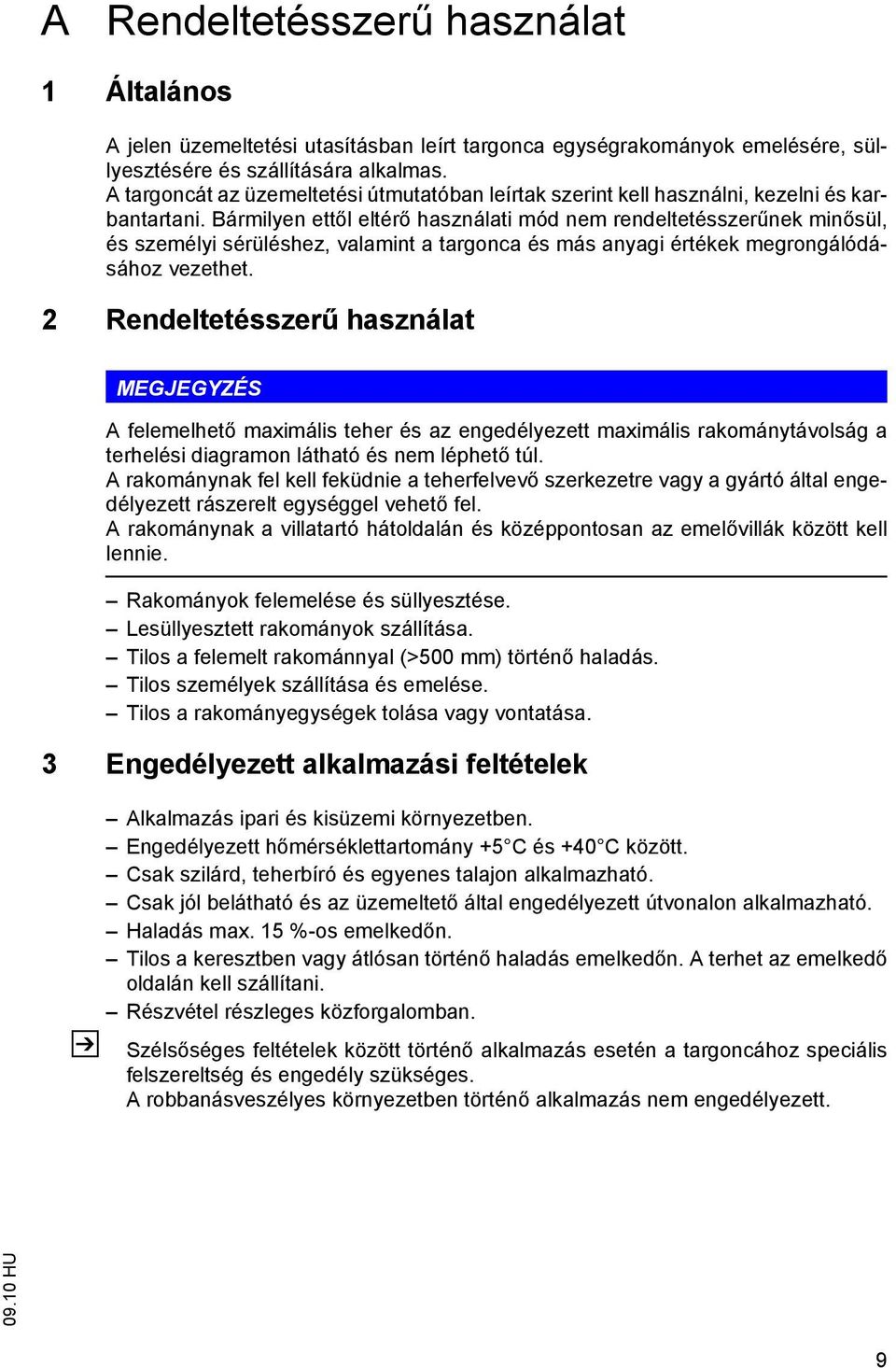

10 A Rendeltetésszerű használat 1 Általános A jelen üzemeltetési utasításban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ettől eltérő használati mód nem rendeltetésszerűnek minősül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszerű használat MEGJEGYZÉS A felemelhető maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphető túl. A rakománynak fel kell feküdnie a teherfelvevő szerkezetre vagy a gyártó által engedélyezett rászerelt egységgel vehető fel. A rakománynak a villatartó hátoldalán és középpontosan az emelővillák között kell lennie. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása. Tilos a felemelt rakománnyal (>500 mm) történő haladás. Tilos személyek szállítása és emelése. Tilos a rakományegységek tolása vagy vontatása. 3 Engedélyezett alkalmazási feltételek Z Alkalmazás ipari és kisüzemi környezetben. Engedélyezett hőmérséklettartomány +5 C és +40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Csak jól belátható és az üzemeltető által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelkedőn. Tilos a keresztben vagy átlósan történő haladás emelkedőn. A terhet az emelkedő oldalán kell szállítani. Részvétel részleges közforgalomban. Szélsőséges feltételek között történő alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történő alkalmazás nem engedélyezett. 9

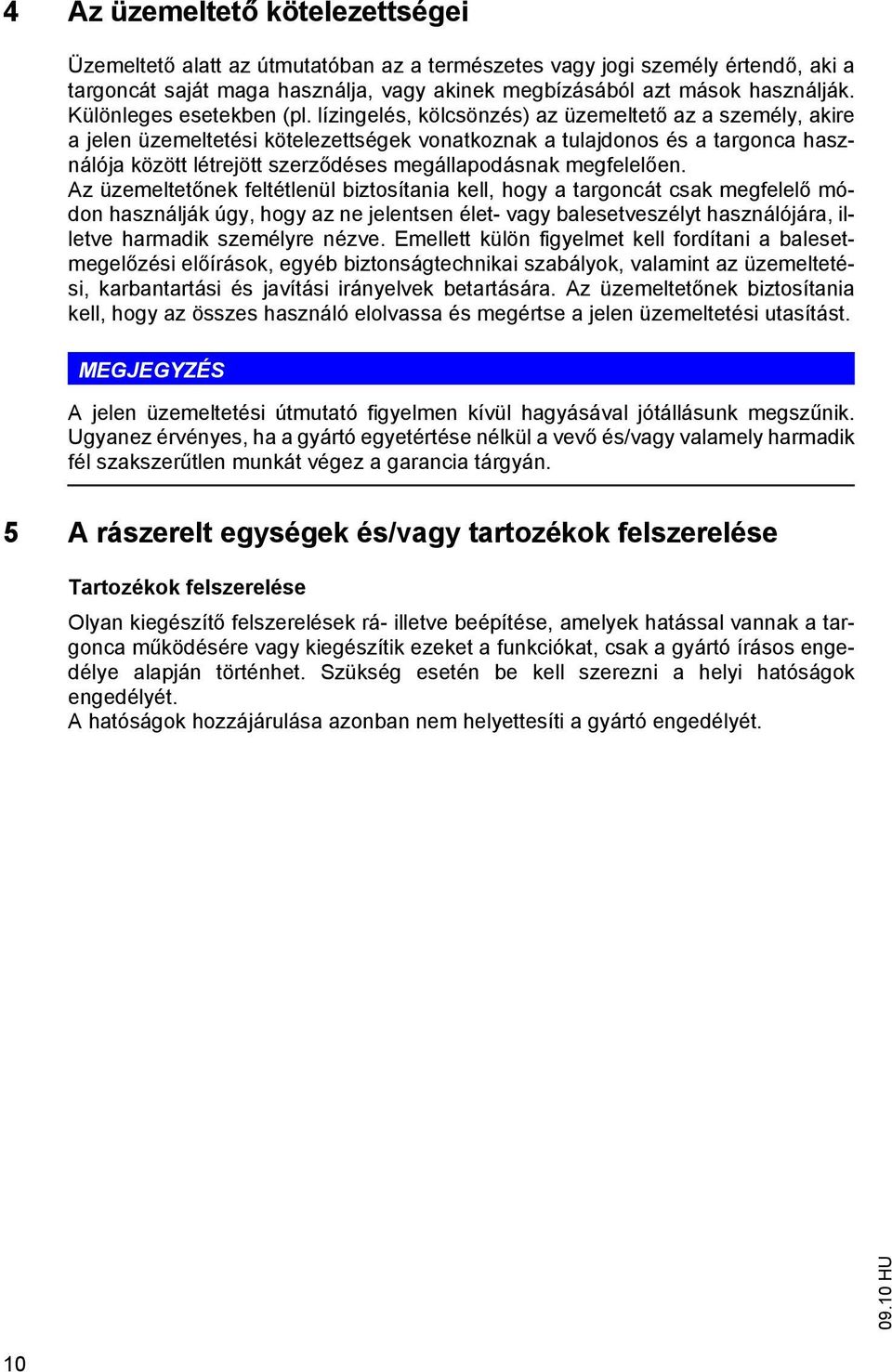

11 4 Az üzemeltető kötelezettségei Üzemeltető alatt az útmutatóban az a természetes vagy jogi személy értendő, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltető az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerződéses megállapodásnak megfelelően. Az üzemeltetőnek feltétlenül biztosítania kell, hogy a targoncát csak megfelelő módon használják úgy, hogy az ne jelentsen élet- vagy balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegelőzési előírások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltetőnek biztosítania kell, hogy az összes használó elolvassa és megértse a jelen üzemeltetési utasítást. MEGJEGYZÉS A jelen üzemeltetési útmutató figyelmen kívül hagyásával jótállásunk megszűnik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vevő és/vagy valamely harmadik fél szakszerűtlen munkát végez a garancia tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Tartozékok felszerelése Olyan kiegészítő felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca működésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 10

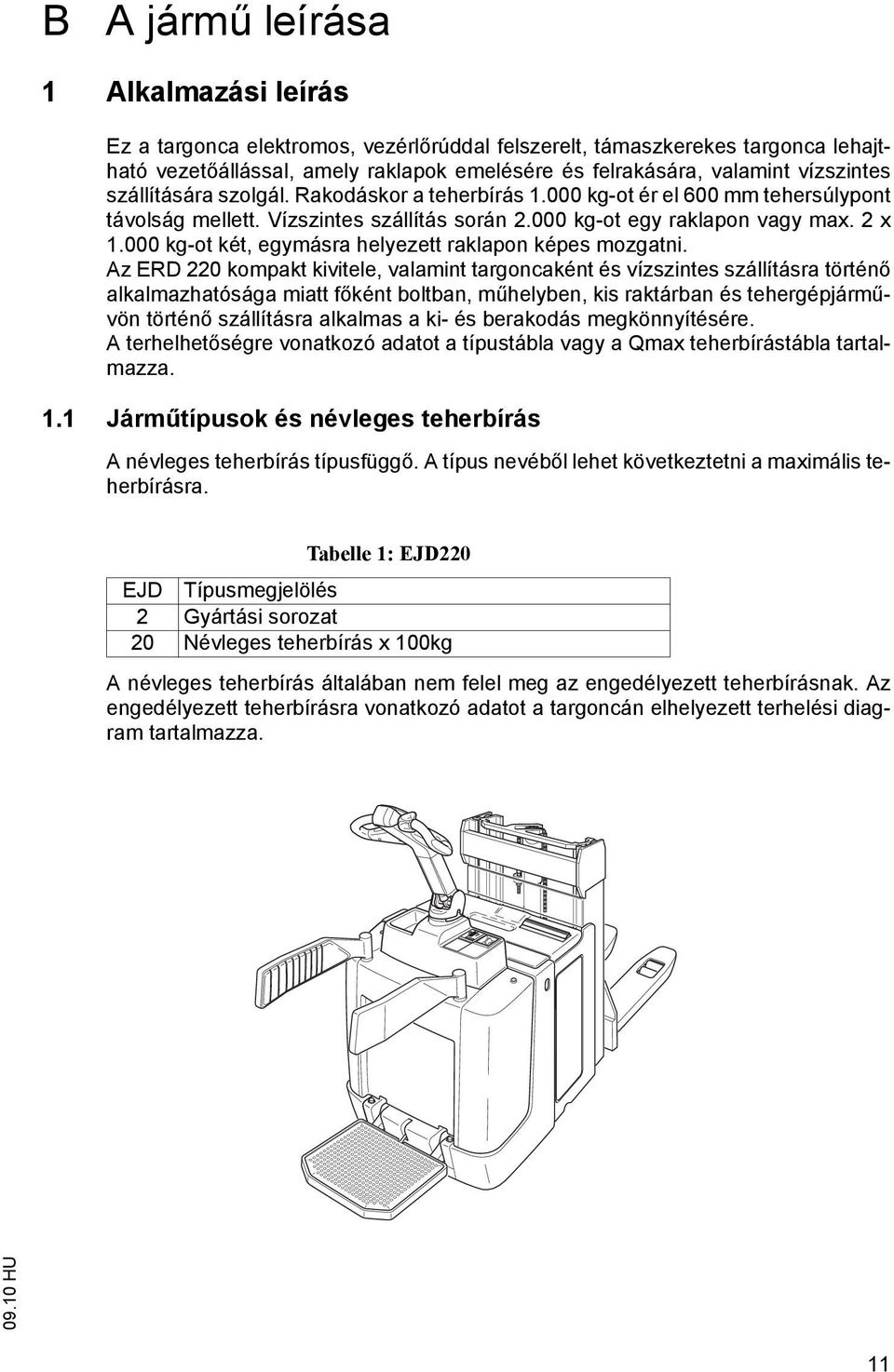

12 B A jármű leírása 1 Alkalmazási leírás Ez a targonca elektromos, vezérlőrúddal felszerelt, támaszkerekes targonca lehajtható vezetőállással, amely raklapok emelésére és felrakására, valamint vízszintes szállítására szolgál. Rakodáskor a teherbírás kg-ot ér el 600 mm tehersúlypont távolság mellett. Vízszintes szállítás során kg-ot egy raklapon vagy max. 2 x kg-ot két, egymásra helyezett raklapon képes mozgatni. Az ERD 220 kompakt kivitele, valamint targoncaként és vízszintes szállításra történő alkalmazhatósága miatt főként boltban, műhelyben, kis raktárban és tehergépjárművön történő szállításra alkalmas a ki- és berakodás megkönnyítésére. A terhelhetőségre vonatkozó adatot a típustábla vagy a Qmax teherbírástábla tartalmazza. 1.1 Járműtípusok és névleges teherbírás A névleges teherbírás típusfüggő. A típus nevéből lehet következtetni a maximális teherbírásra. Tabelle 1: EJD220 EJD Típusmegjelölés 2 Gyártási sorozat 20 Névleges teherbírás x 100kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 11

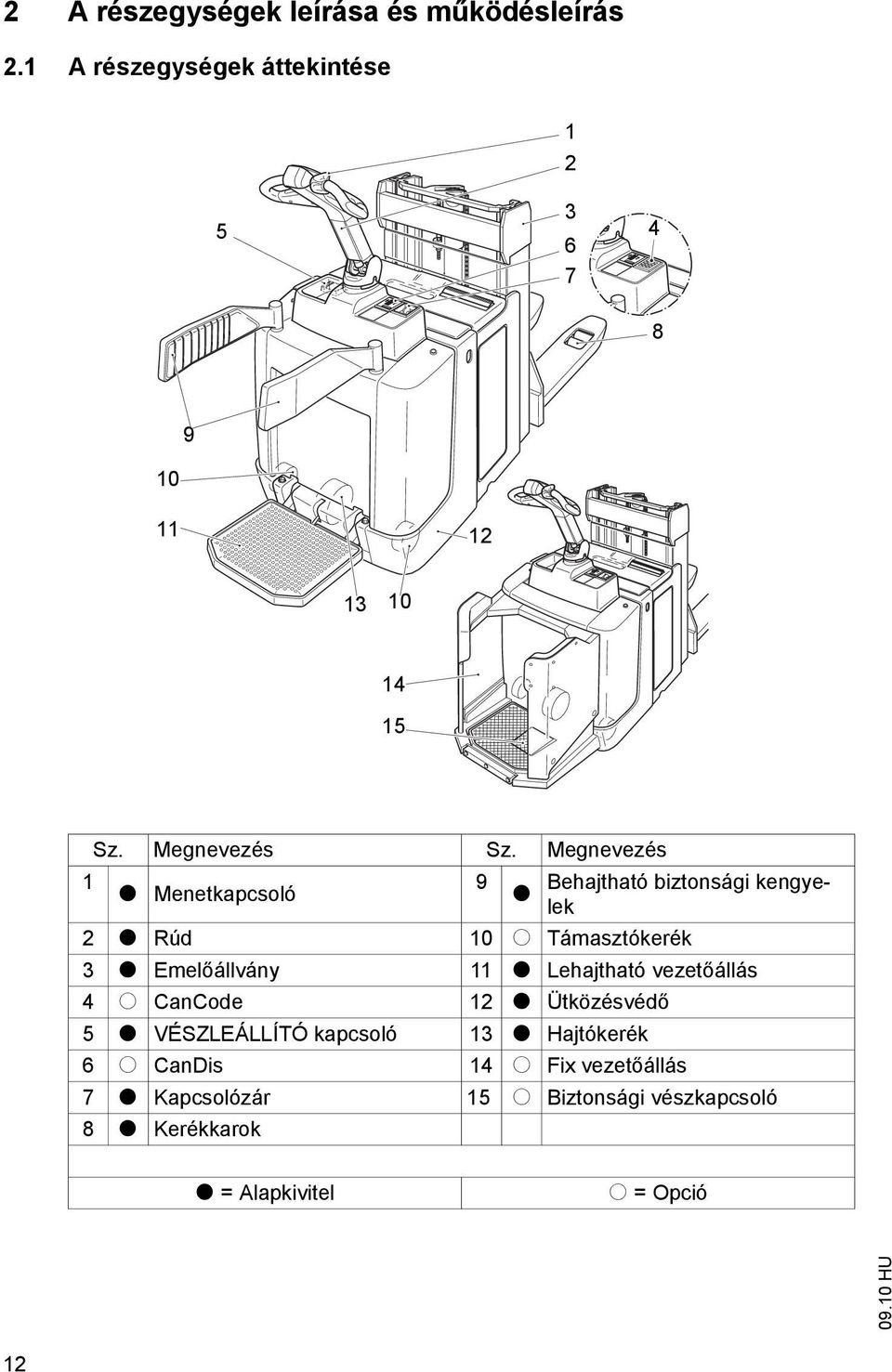

13 2 A részegységek leírása és működésleírás 2.1 A részegységek áttekintése Sz. Megnevezés Sz. Megnevezés 1 9 Behajtható biztonsági kengyelek t Menetkapcsoló t 2 t Rúd 10 o Támasztókerék 3 t Emelőállvány 11 t Lehajtható vezetőállás 4 o CanCode 12 t Ütközésvédő 5 t VÉSZLEÁLLÍTÓ kapcsoló 13 t Hajtókerék 6 o CanDis 14 o Fix vezetőállás 7 t Kapcsolózár 15 o Biztonsági vészkapcsoló 8 t Kerékkarok t = Alapkivitel o = Opció 12

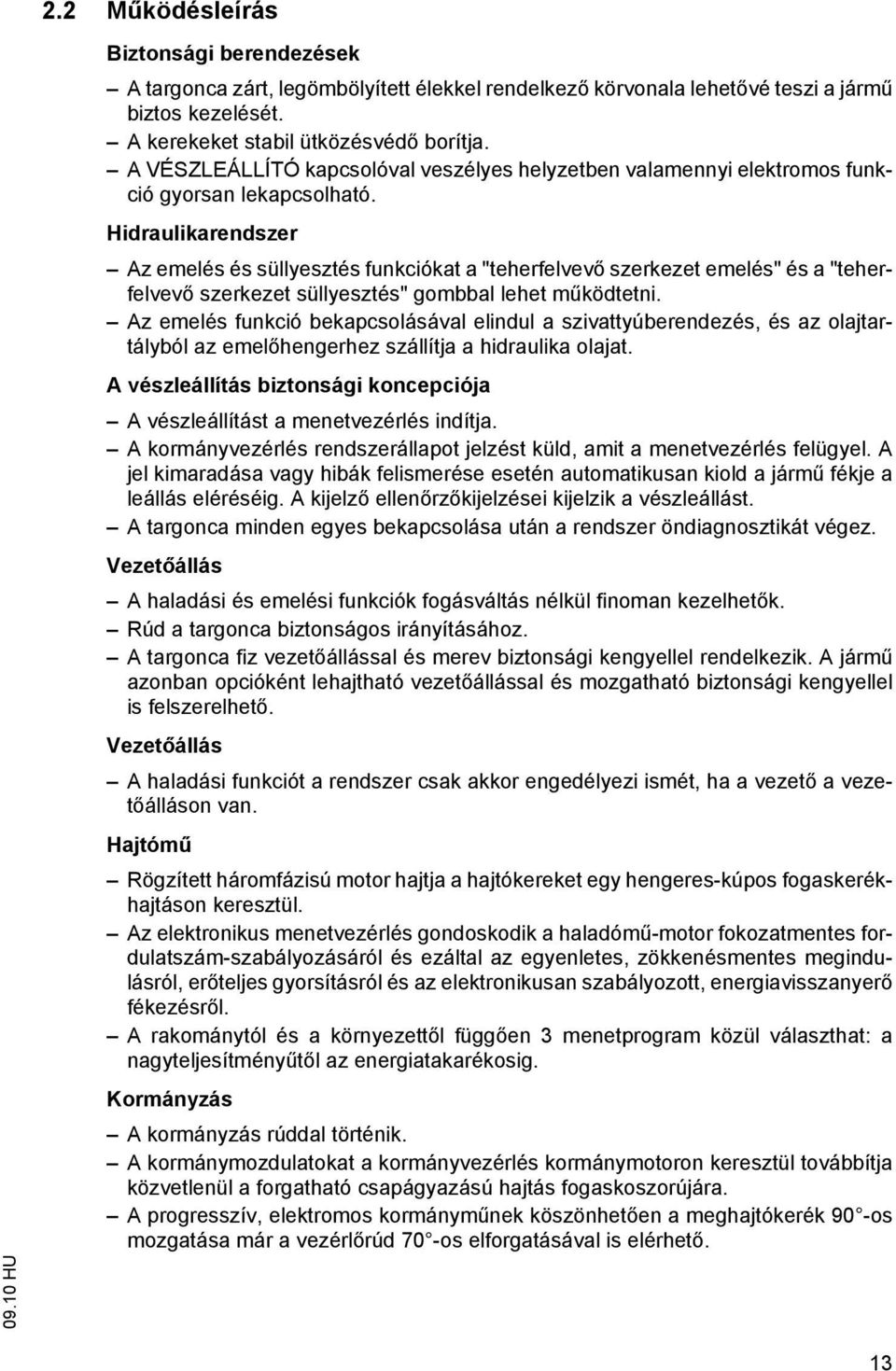

14 2.2 Működésleírás Biztonsági berendezések A targonca zárt, legömbölyített élekkel rendelkező körvonala lehetővé teszi a jármű biztos kezelését. A kerekeket stabil ütközésvédő borítja. A VÉSZLEÁLLÍTÓ kapcsolóval veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. Hidraulikarendszer Az emelés és süllyesztés funkciókat a "teherfelvevő szerkezet emelés" és a "teherfelvevő szerkezet süllyesztés" gombbal lehet működtetni. Az emelés funkció bekapcsolásával elindul a szivattyúberendezés, és az olajtartályból az emelőhengerhez szállítja a hidraulika olajat. A vészleállítás biztonsági koncepciója A vészleállítást a menetvezérlés indítja. A kormányvezérlés rendszerállapot jelzést küld, amit a menetvezérlés felügyel. A jel kimaradása vagy hibák felismerése esetén automatikusan kiold a jármű fékje a leállás eléréséig. A kijelző ellenőrzőkijelzései kijelzik a vészleállást. A targonca minden egyes bekapcsolása után a rendszer öndiagnosztikát végez. Vezetőállás A haladási és emelési funkciók fogásváltás nélkül finoman kezelhetők. Rúd a targonca biztonságos irányításához. A targonca fiz vezetőállással és merev biztonsági kengyellel rendelkezik. A jármű azonban opcióként lehajtható vezetőállással és mozgatható biztonsági kengyellel is felszerelhető. Vezetőállás A haladási funkciót a rendszer csak akkor engedélyezi ismét, ha a vezető a vezetőálláson van. Hajtómű Rögzített háromfázisú motor hajtja a hajtókereket egy hengeres-kúpos fogaskerékhajtáson keresztül. Az elektronikus menetvezérlés gondoskodik a haladómű-motor fokozatmentes fordulatszám-szabályozásáról és ezáltal az egyenletes, zökkenésmentes megindulásról, erőteljes gyorsításról és az elektronikusan szabályozott, energiavisszanyerő fékezésről. A rakománytól és a környezettől függően 3 menetprogram közül választhat: a nagyteljesítményűtől az energiatakarékosig. Kormányzás A kormányzás rúddal történik. A kormánymozdulatokat a kormányvezérlés kormánymotoron keresztül továbbítja közvetlenül a forgatható csapágyazású hajtás fogaskoszorújára. A progresszív, elektromos kormányműnek köszönhetően a meghajtókerék 90 -os mozgatása már a vezérlőrúd 70 -os elforgatásával is elérhető. 13

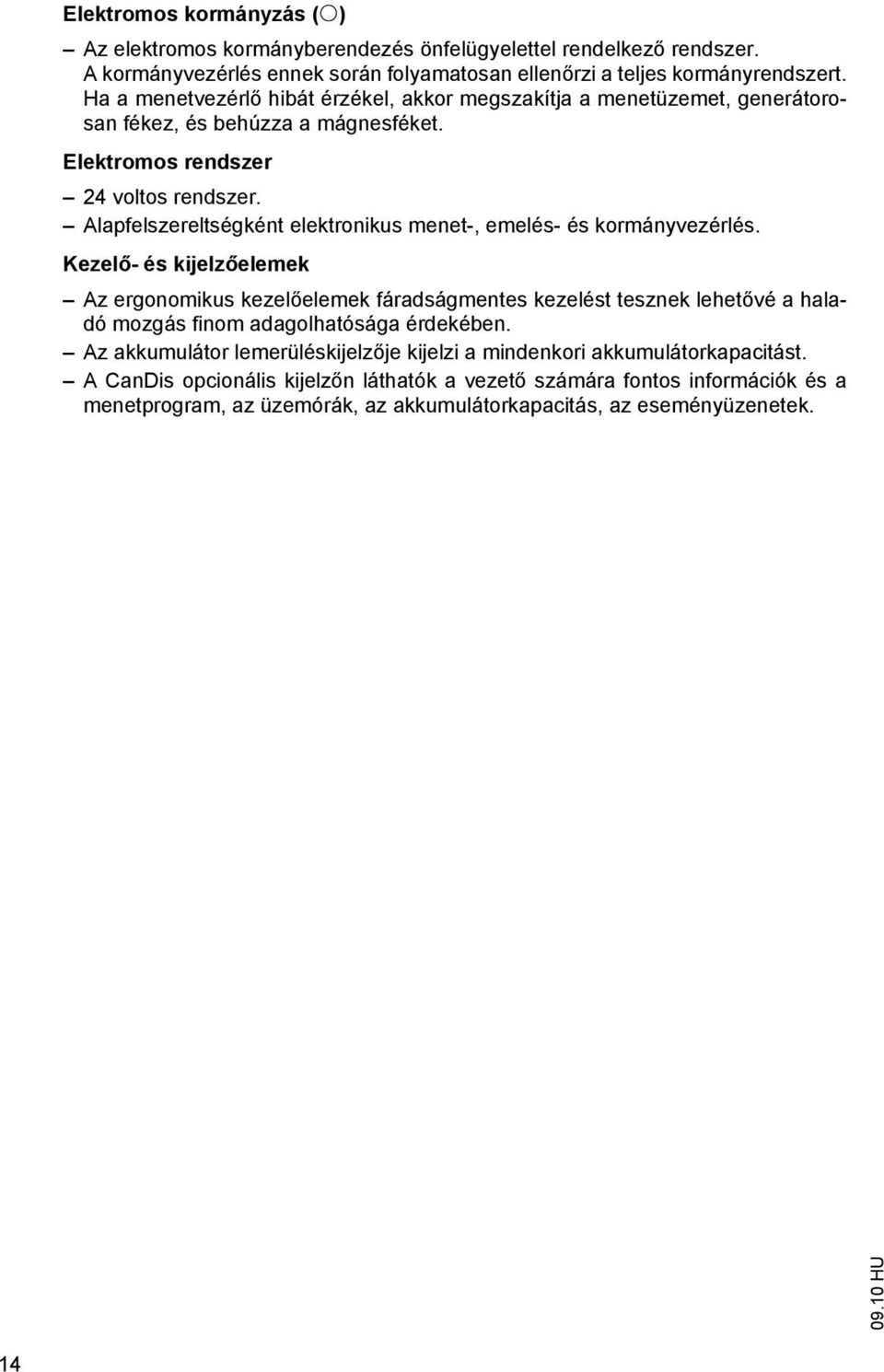

15 Elektromos kormányzás (o) Az elektromos kormányberendezés önfelügyelettel rendelkező rendszer. A kormányvezérlés ennek során folyamatosan ellenőrzi a teljes kormányrendszert. Ha a menetvezérlő hibát érzékel, akkor megszakítja a menetüzemet, generátorosan fékez, és behúzza a mágnesféket. Elektromos rendszer 24 voltos rendszer. Alapfelszereltségként elektronikus menet-, emelés- és kormányvezérlés. Kezelő- és kijelzőelemek Az ergonomikus kezelőelemek fáradságmentes kezelést tesznek lehetővé a haladó mozgás finom adagolhatósága érdekében. Az akkumulátor lemerüléskijelzője kijelzi a mindenkori akkumulátorkapacitást. A CanDis opcionális kijelzőn láthatók a vezető számára fontos információk és a menetprogram, az üzemórák, az akkumulátorkapacitás, az eseményüzenetek. 14

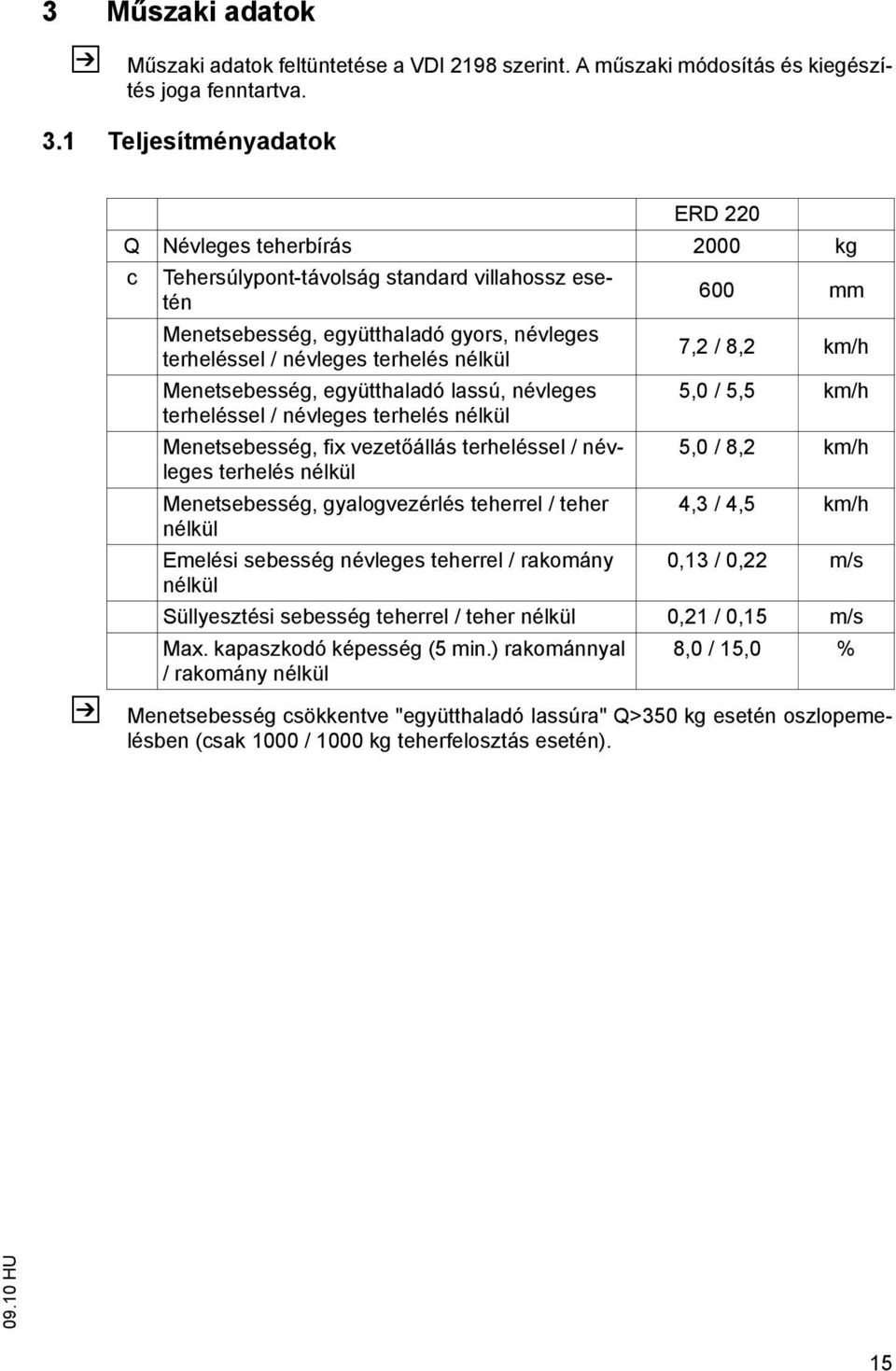

16 3 Műszaki adatok Z Műszaki adatok feltüntetése a VDI 2198 szerint. A műszaki módosítás és kiegészítés joga fenntartva. 3.1 Teljesítményadatok Z ERD 220 Q Névleges teherbírás 2000 kg c Tehersúlypont-távolság standard villahossz esetén 600 mm Menetsebesség, együtthaladó gyors, névleges terheléssel / névleges terhelés nélkül 7,2 / 8,2 km/h Menetsebesség, együtthaladó lassú, névleges 5,0 / 5,5 km/h terheléssel / névleges terhelés nélkül Menetsebesség, fix vezetőállás terheléssel / névleges 5,0 / 8,2 km/h terhelés nélkül Menetsebesség, gyalogvezérlés teherrel / teher 4,3 / 4,5 km/h nélkül Emelési sebesség névleges teherrel / rakomány 0,13 / 0,22 m/s nélkül Süllyesztési sebesség teherrel / teher nélkül 0,21 / 0,15 m/s Max. kapaszkodó képesség (5 min.) rakománnyal / rakomány nélkül 8,0 / 15,0 % Menetsebesség csökkentve "együtthaladó lassúra" Q>350 kg esetén oszlopemelésben (csak 1000 / 1000 kg teherfelosztás esetén). 15

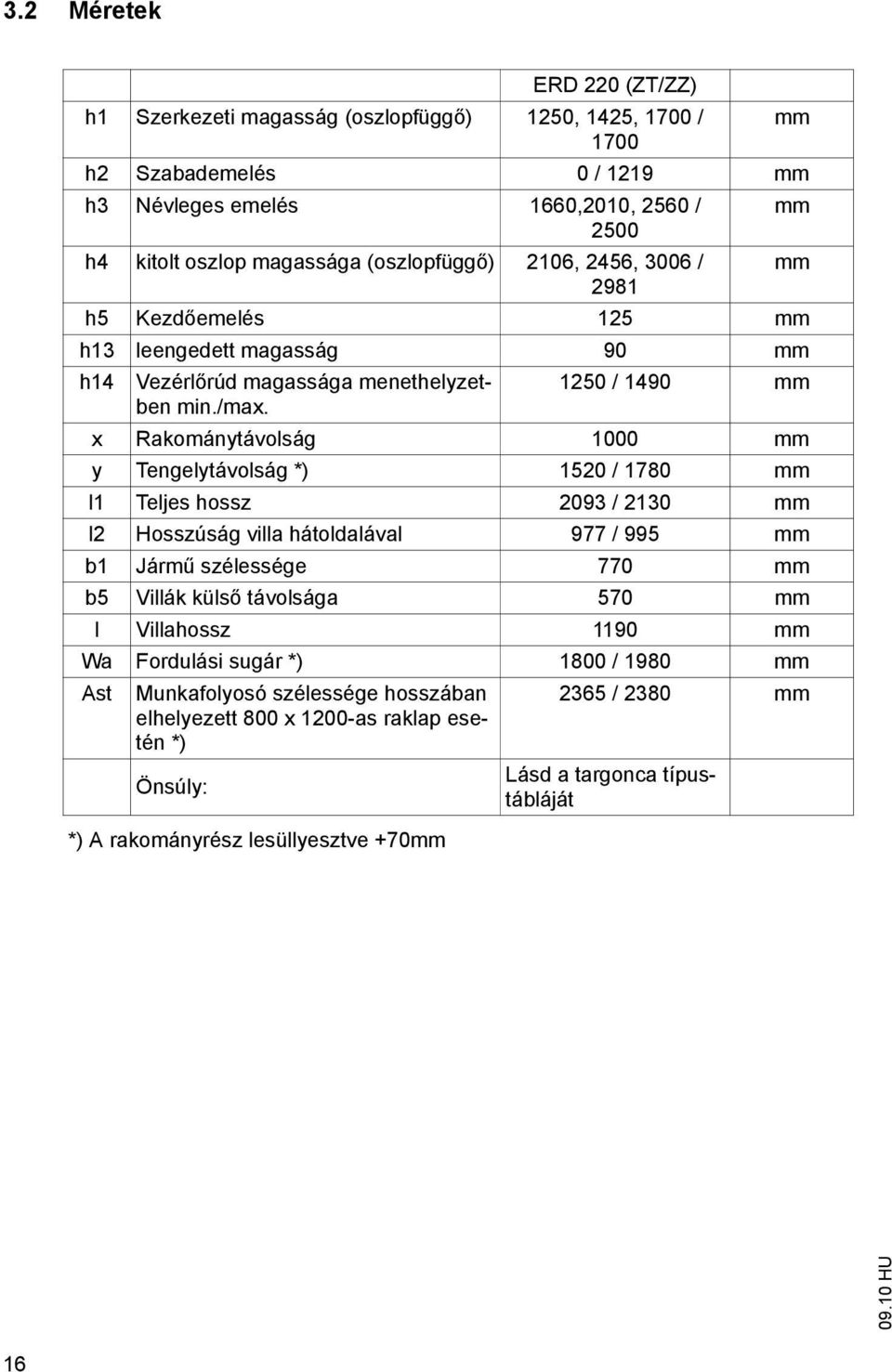

17 3.2 Méretek ERD 220 (ZT/ZZ) h1 Szerkezeti magasság (oszlopfüggő) 1250, 1425, 1700 / mm 1700 h2 Szabademelés 0 / 1219 mm h3 Névleges emelés 1660,2010, 2560 / mm 2500 h4 kitolt oszlop magassága (oszlopfüggő) 2106, 2456, 3006 / mm 2981 h5 Kezdőemelés 125 mm h13 leengedett magasság 90 mm h14 Vezérlőrúd magassága menethelyzetben 1250 / 1490 mm min./max. x Rakománytávolság 1000 mm y Tengelytávolság *) 1520 / 1780 mm l1 Teljes hossz 2093 / 2130 mm l2 Hosszúság villa hátoldalával 977 / 995 mm b1 Jármű szélessége 770 mm b5 Villák külső távolsága 570 mm l Villahossz 1190 mm Wa Fordulási sugár *) 1800 / 1980 mm Ast Munkafolyosó szélessége hosszában 2365 / 2380 mm elhelyezett 800 x 1200-as raklap esetén *) Önsúly: Lásd a targonca típustábláját *) A rakományrész lesüllyesztve +70mm 16

18 b m2 h1 h4 390 L W a y l 1 c s x l Q 95 h3 125 h13 e b4 b11 b5 a 2 A st a 2 17

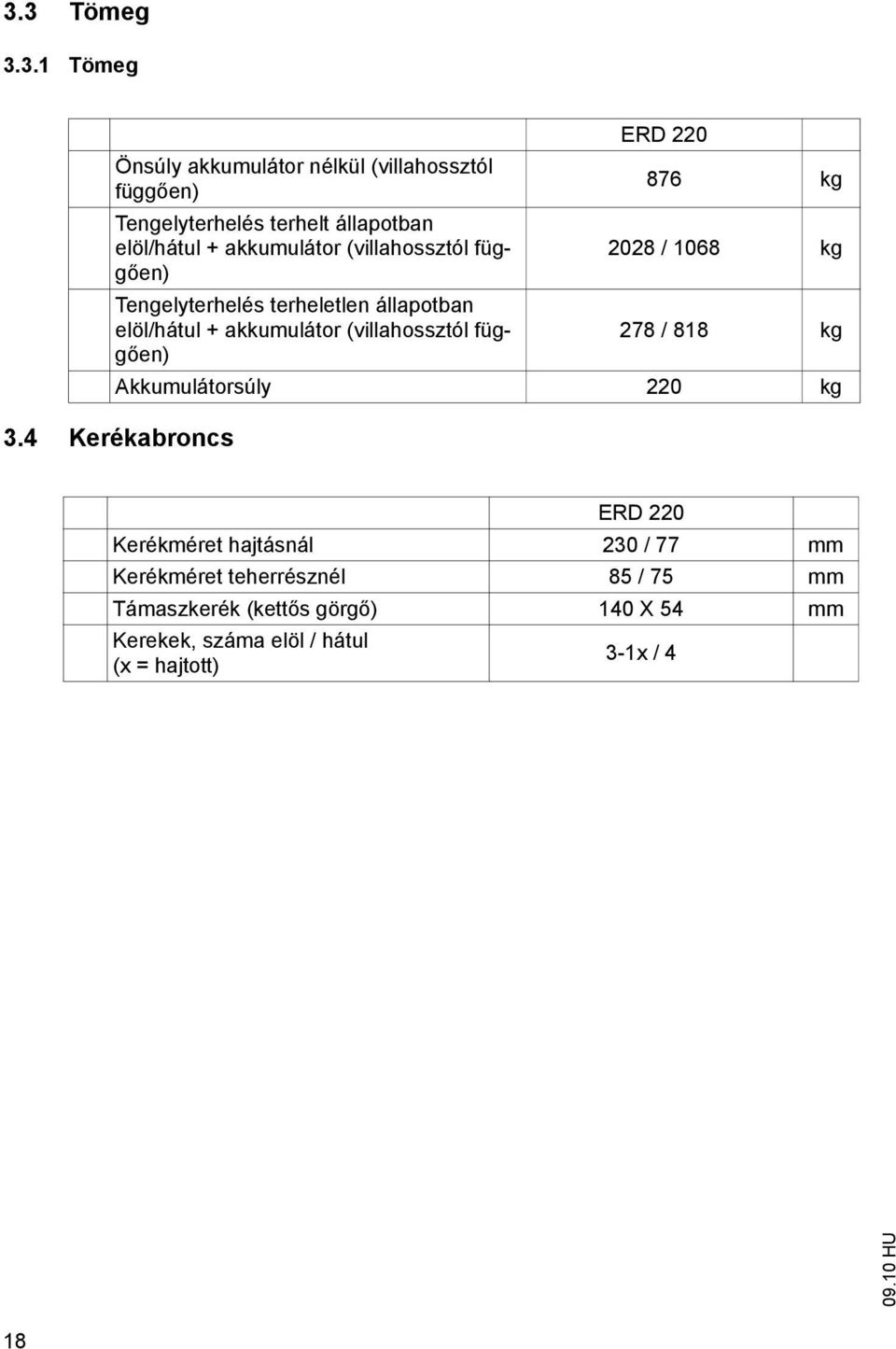

19 3.3 Tömeg Tömeg ERD 220 Önsúly akkumulátor nélkül (villahossztól függően) 876 kg Tengelyterhelés terhelt állapotban elöl/hátul + akkumulátor (villahossztól függően) 2028 / 1068 kg Tengelyterhelés terheletlen állapotban elöl/hátul + akkumulátor (villahossztól függően) 278 / 818 kg Akkumulátorsúly 220 kg 3.4 Kerékabroncs ERD 220 Kerékméret hajtásnál 230 / 77 mm Kerékméret teherrésznél 85 / 75 mm Támaszkerék (kettős görgő) 140 X 54 mm Kerekek, száma elöl / hátul (x = hajtott) 3-1x / 4 18

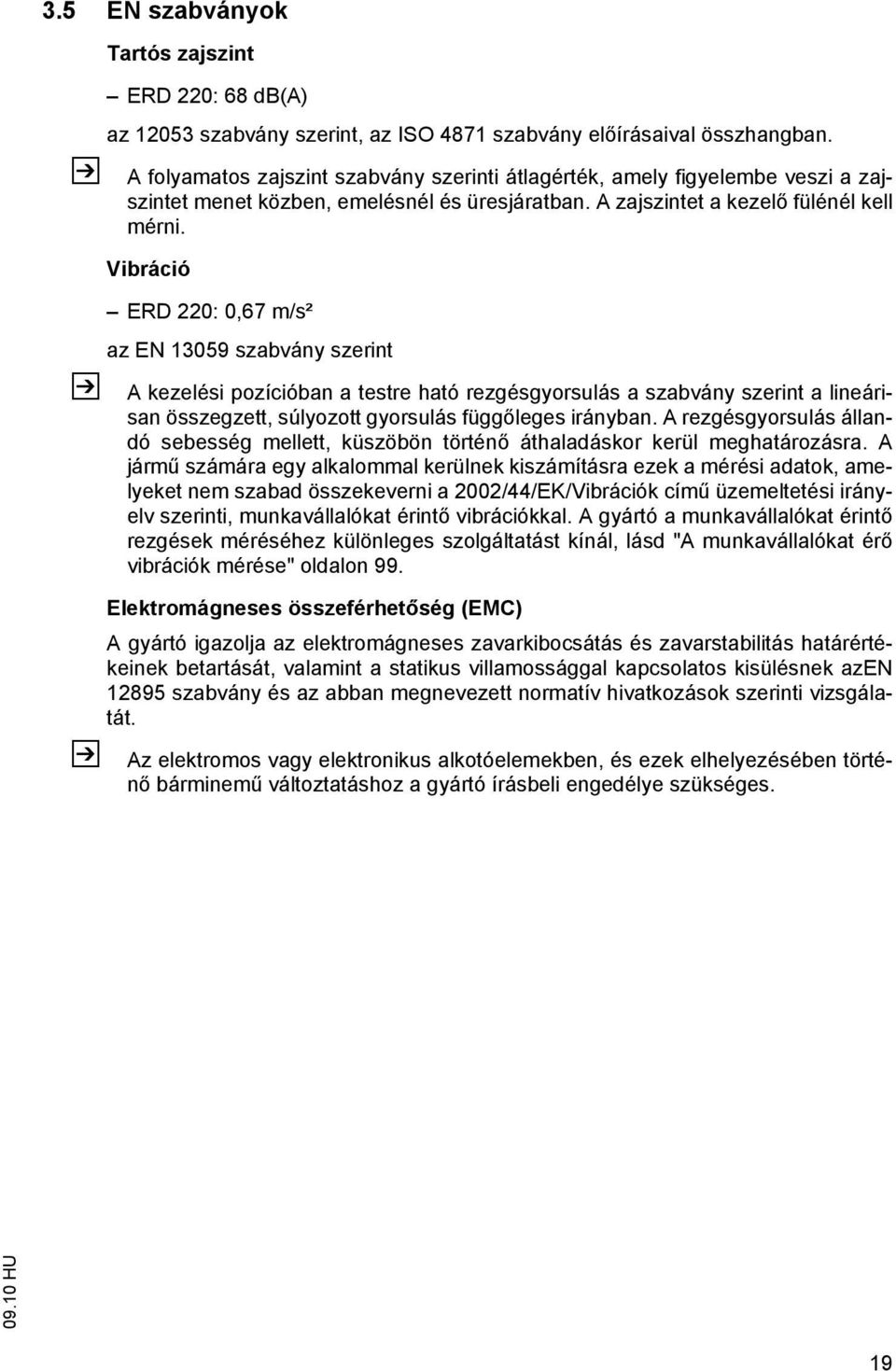

20 3.5 EN szabványok Z Z Z Tartós zajszint ERD 220: 68 db(a) az szabvány szerint, az ISO 4871 szabvány előírásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezelő fülénél kell mérni. Vibráció ERD 220: 0,67 m/s² az EN szabvány szerint A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függőleges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történő áthaladáskor kerül meghatározásra. A jármű számára egy alkalommal kerülnek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk című üzemeltetési irányelv szerinti, munkavállalókat érintő vibrációkkal. A gyártó a munkavállalókat érintő rezgések méréséhez különleges szolgáltatást kínál, lásd "A munkavállalókat érő vibrációk mérése" oldalon 99. Elektromágneses összeférhetőség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történő bárminemű változtatáshoz a gyártó írásbeli engedélye szükséges. 19

21 3.6 Alkalmazási feltételek Z Környezeti hőmérséklet +5 C és +40 Cközötti üzemeltetés esetén Szélsőséges hőmérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 3.7 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszerű használata esetén. 20

22 X.XXXX.XX.XX 1600 Hmm 600 max 100 mm Dmm Jelölési helyek és típustáblák 2000 kg 1000 kg max 2000 kg Q Q max Q max mv 1,5 V Sz. Megnevezés 16 Kötési pont darus rakodáshoz 17 Teherdiagram 18 Teherbírás 19 Tilos az állványon keresztülnyúlni! tiltó tábla 20 A teherfelvevő szerkezet alá lépni tilos tiltó tábla 21 Figyelem Be kell tartani az üzemeltetési utasítást! 22 Sorozatszám 23 Típustábla 24 Típustábla, akkumulátor 25 Vizsgamatrica 26 Jármű megjelölése 27 Vigyázat! Kisfeszültségű elektronika 21

23 4.1 Típustábla Z Sz. Megnevezés Sz. Megnevezés 28 Típus 34 Gyártási év 29 Sorozatszám 35 Tehersúlypont távolsága mm-ben 30 Névleges teherbírás kg-ban 36 Hajtásteljesítmény 31 Akkumulátorfeszültség V-ban 37 Min./max. akkumulátorsúly kgban 32 Önsúly akkumulátor nélkül kg-ban 38 Gyártó 33 Opció 39 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (29). 22

24 4.2 A targonca terhelésdiagramja X.XXXX.XX.XX A terhelési diagram (17) megmutatja, hogy vízszintes teherfelvétellel mekkora a targonca maximális teherbíróképessége egy bizonyos D tehersúlypont esetén (mmben), és mekkora a megfelelő H emelési magasság (mm-ben). Példa a maximális teherbírás kiszámítására: C = 600 mm tehersúlyponttávolság és H = 3600 mm maximális emelési magasság esetén a Q maximális teherbírás 1105 kg. A belső emelőoszlopon és az alsó kereszttartón látható nyílformájú jelölések, a ("40" és a "40") jelzik a vezetőnek, hogy mikor éri el a teherbírástáblán (21) előírt emelési magassághatárt

25 4.3 Teherbírás kg Hmm 700 Q max 600 Q max Dmm A B C kg A = B = C = tilos felemelt teherrel szállítani max. teherbírás vízszintes szállítás esetén felemelt kerékkarral, oszlopemelés nélkül kétszintes kivitel: maximális emelési magasság magasemelésnél maximális teherbírás magasemelésnél 24

26 C Szállítás és első üzembe helyezés 1 Darus berakodás FIGYELMEZTETÉS! A daruval történő berakodás szakszerűtlen elvégzése balesetet okozhat Nem megfelelő emelőszerszámok alkalmazása és azok szakszerűtlen használata esetén a targonca lezuhanhat a daruval történő berakodás közben. A targoncát emelés közben ne lökje meg, ill. ügyeljen arra, hogy csak ellenőrzött mozgást végezzen! Amennyiben szükséges, vezetőkötelek segítségével tartsa meg a targoncát. A targonca rakodását kizárólag emelőeszközök és emelőszerszámok kezelésére betanított személyek végezhetik. A daruval történő berakodás során viseljen biztonsági védőcipőt. Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába, ill. ne tartózkodjon a veszélyes területen. Csak megfelelő teherbírású emelőszerkezetet szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az előírt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötözőeszközöket csak az előírt terhelési irányban szabad alkalmazni. A darulánc kötözőeszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. A targonca daruval történő rakodása Előfeltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 46. Szükséges szerszám és anyag Emelőszerkezet Darulánc Eljárásmód Csatlakoztassa a daru láncát a kötési pontokon (16). A targonca most már készen áll a daruval történő berakodásra

27 2 Szállítás FIGYELMEZTETÉS! Véletlenszerű elmozdulás a szállítás közben A targonca és az emelőállvány szállítás közbeni szakszerűtlen rögzítése súlyos balaseteket idézhet elő. A berakodást csak külön erre a feladatra kiképzett szakemberekkel szabad elvégezni a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben elő kell írni. Teherautóval vagy pótkocsival történő szállítás esetén a targoncát szakszerűen rögzíteni kell. A teherautónak, ill. a pótkocsinak rendelkeznie kell rögzítőgyűrűkkel. A targoncát ékekkel kell biztosítani a véletlenszerű elmozdulás ellen! Csak megfelelű névleges szilárdságú feszítő- vagy rögzítőhevedereket használjon. A targonca rögzítése szállításhoz Szükséges szerszám és anyag Feszítőhevederek/hevederek Eljárásmód Vezesse a targoncát a szállítójárműre. Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 46. Csatlakoztassa a hevedereket (41) a targoncához, és feszítse meg megfelelően. A targonca most már készen áll a szállításra

28 3 Első üzembe helyezés VIGYÁZAT! A járművet csak akkumulátorárammal szabad hajtani! Az egyenirányított váltóáram kárt okoz az elektronikus alkatrészekben. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 19.7 ft (6 m)-nél, és legalább 6 yd² (50 mm²)-es vezeték-keresztmetszettel kell rendelkezniük. Eljárásmód Ellenőrizze a felszerelés teljességét Szükség esetén szerelje be az akkumulátort, lásd "Az akkumulátor ki- és beszerelése" oldalon 34 Töltse fel az akkumulátort,lásd "Az akkumulátor feltöltése" oldalon 33 A targoncát most üzembe helyezheti, lásd "A targonca üzembe helyezése" oldalon 43. MEGJEGYZÉS Hűtőházi használatra felszerelt targoncák A hűtőházi használatra készült targoncák hűtőházi használatra alkalmas hidraulikaolajjal vannak feltöltve, és az emelőállványra szerelt védőablak helyett védőráccsal rendelkeznek. A hűtőházi használatra alkalmas hidraulikaolajjal feltöltött targonca hűtőházon kívüli üzemeltetése megnövelheti a süllyesztés sebességét. A szállításbiztosító eltávolítása első üzembe helyezéshez Eljárásmód Hajtsa le a lehajtható vezetőállást. Nyissa fel az elülső burkolatot, lásd "Az elülső burkolat levétele" oldalon 90. Lazítsa meg az M12 (19-es kulcsnyílású) anyát és távolítsa el a szállításbiztosítót (42). Későbbi, akkumulátor nélkül történő szállításhoz (42) a járművön található szállításbiztosítót meg kell tartani. A targoncát most üzembe helyezheti, lásd "A targonca üzembe helyezése" oldalon 43. VIGYÁZAT! Ha beszereli az akkumulátort, akkor a szállításbiztosítót feltétlenül távolítsa el, mivel a jármű különben felborulhat. 27

29 42 28

30 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti műveletek elvégzése során a jelen használati útmutató, valamint az elem gyártója és az elem töltőállomás előírásait egyaránt be kell tartani. Tűzvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát keltő berendezés. A töltési helynek megfelelően szellőztetettnek kell lennie. A tűzvédelmi felszerelésnek rendelkezésre kell állnia. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. Gondoskodjon arról, hogy a sarkok és a kábelsaruk tiszták legyenek, vékonyan kenje be azokat póluszsírral, és erősen húzza meg a csavarokat. VIGYÁZAT! Az akkumulátorház fedelének lezárása előtt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. A kábelek sérülése rövidzárlatot okozhat. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésről szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 29

31 FIGYELMEZTETÉS! Az akkumulátor kezelése során előforduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgező és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az előírásoknak megfelelően ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen védőruházatot és védőszemüveget. Ne engedje, hogy az akkumulátorsav bőrre, ruházatra vagy a szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat bőséges mennyiségű tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül, vagy bőrrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat bő vízzel azonnal semlegesíteni kell. Csak zárt akkumulátorteknővel ellátott telepet szabad használni. Tartsa be a törvényi előírásokat. FIGYELMEZTETÉS! A nem megfelelő akkumulátorok használata balesetet okozhat Az akkumulátor tömege és méretei jelentősen befolyásolják a targonca stabilitását és teherbírását. Az akkumulátorkialakítás módosítása csak a gyártó hozzájárulásával megengedett, mivel kisebb akkumulátorok beszerelése esetén kiegyenlítő súlyok szükségesek. Az akkumulátor cseréjénél, ill. beszerelésénél ügyelni kell arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. Mielőtt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia (lásd "A targonca biztonságos parkolása" oldalon 46). 2 Akkumulátortípusok A kiviteltől függően a targoncák különböző akkumulátortípusokkal vannak felszerelve. A következő táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Akkumulátortípus Kapacitás Tömeg 24 V - akkumulátor 621X209X627 mm (HXSZXM) 24 V - akkumulátor 624X212X627 mm (HXSZXM) 24V - akkumulátor 624X212X627 mm (HXSZXM) 24 V - akkumulátor 624X284X537 mm (HXSZXM) 24 V - akkumulátor 624X284X627 mm (HXSZXM) 2 EPzS 250 Ah Lib. Silver 230 kg 2 EPzS 250 Ah 220 kg 2 EPzV 200 Ah karbantartást nem igényel 220 kg 3 EPzS 270 Ah 245 kg 3 EPzS 375 Ah 288 kg 30

32 Akkumulátortípus Kapacitás Tömeg 24V - akkumulátor 624X284X537 mm (HXSZXM) 3 EPzV 240 Ah karbantartást nem igényel 288 kg Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetelőanyaggal kell lefedni. 31

33 3 Az akkumulátor hozzáférhetővé tétele VIGYÁZAT! Becsípődésveszély A fedél/burkolat behelyezésekor gondoskodjon arról, hogy semmi ne legyen a fedél/burkolat és a targonca között. FIGYELMEZTETÉS! A nem biztonságosan leparkolt targonca balesetveszélyes A targonca emelkedőn, vagy felemelt rakománnyal, ill. felemelt teherfelvevő szerkezettel történő leparkolása veszélyes, és alapvetően nem megengedett. A targoncát csak sík felületen szabad leparkolni. Különleges esetekben a targoncát pl. ékekkel kell biztosítani. Az emelőállványt és az emelővillát mindig teljesen le kell engedni. A leparkolás helyét úgy kell kiválasztani, hogy a leeresztett villák senkinek ne okozzanak sérülést. Előfeltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 46. Eljárásmód Húzza ki a VÉSZLEÁLLÍTÓ-t (akkumulátordugasz) (44). Hajtsa fel az akkumulátorfedelet (43) VIGYÁZAT! Az akkumulátorfedelek felhajtása előtt ellenőrizze, hogy a fedél rögzítése bepattant-e. Tegye szabaddá az akkumulátort. Z Akkumulátorcsere esetén a fedelet szerelje le. lásd "Az akkumulátor ki- és beszerelése" oldalon

34 4 Az akkumulátor feltöltése FIGYELMEZTETÉS! Robbanásveszély a töltéskor keletkező gázok miatt Az akkumulátor töltés közben oxigénből és hidrogénből álló elegyet (durranógázt) bocsát ki. A gázfejlődés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortöltő állomás töltőkábelének az akkumulátordugaszhoz történő csatlakoztatása, ill. az onnan történő leválasztása csak kikapcsolt állapotú jármű és töltőállomás mellett történhet. A töltőkészülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása előtt ellenőrizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelelő szellőztetéséről. A töltési folyamat során a megfelelő szellőzés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méretű körzetében nem tárolható gyúlékony anyag vagy szikrát keltő berendezés. A tűzvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémből készült tárgyat az akkumulátorra. Az akkumulátor és a töltőállomás gyártójának biztonsági előírásait feltétlenül be kell tartani. Az akkumulátor feltöltése Előfeltételek Tegye hozzáférhetővé az akkumulátort, lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 32. Eljárásmód Válassza le az akkumulátordugaszt (44) a járműdugaszról. Kösse össze az akkumulátordugaszt (44) a fixen felszerelt töltőkészülék töltőkábelével (45) és kapcsolja be a töltőkészüléket. Ezzel folyamatban van az akkumulátor töltése

35 5 Az akkumulátor ki- és beszerelése FIGYELMEZTETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szereplő, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági védőcipőt. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelelő teherbírású darulánccal végezzen. A művelet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserélő állvány, akkumulátorcserélő állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. Az akkumulátor kivétele oldalirányban VIGYÁZAT! Becsípődésveszély Az akkumulátor oldalirányú ki- és beszerelése során becsípődés veszélye áll fenn. Az akkumulátor ki- és beszerelése során ne nyúljon az akkumulátorajtó és a keret közé! Az akkumulátor kiszerelése Előfeltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 46. Tegye hozzáférhetővé az akkumulátort, lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 32. Z Eljárásmód Válassza le az akkumulátordugaszt (44) a járműdugaszról. Húzza felfelé (37) az akkumulátor fedelének reteszét. Ennek során tartsa meg az akkumulátor fedelét (49). Emelje ki az akkumulátor fedelét. Állítsa az akkumulátorhordozót a targonca mellé. Az akkumulátorütközőt (46) hajtsa fel és tartsa meg. Az akkumulátorütköző működését tilos üzemen kívül helyezni. Az akkumulátort (47) húzza kissé a teste felé. Óvatosan tolja át az akkumulátortort a targoncából az akkumulátorhordozóra. Ezzel befejezte az akkumulátor kiszerelését. 34

36 Z Az akkumulátor beszerelése Előfeltételek Biztonságosan parkolja le a targoncát, lásd "A targonca biztonságos parkolása" oldalon 46. Tegye hozzáférhetővé az akkumulátort, lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 32. Eljárásmód A beszerelés fordított sorrendben történik; ennek során ügyeljen az akkumulátor megfelelő beszerelési pozíciójára és helyes csatlakoztatására

37 36

38 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezetői jogosultság A targoncát csak olyan személy használhatja, aki képesítést kapott a targoncavezetésre, az üzemeltetőnek vagy megbízottjának a vezetésben és a rakományok kezelésében szerzett képességéről számot adott, és akit kimondottan megbíztak a targoncavezetéssel adott esetben be kell tartani a nemzeti előírásokat. A gépkezelő jogai, kötelességei és viselkedése A gépkezelőnek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelelő képzésben kell részesülnie, és tisztában kell lennie a jelen üzemeltetési útmutató tartalmával. A kezelőnek meg kell kapnia a szükséges jogosultságokat. A gyalogvezérlésű szintenjáró szállítógépek kezelésénél biztonsági védőcipőt kell viselni. Jogosulatlan használat tilalma Munkaidő alatt a targoncáért a gépkezelő felelős. Meg kell akadályoznia, hogy jogosulatlan személy vezesse vagy működtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérüléseket és egyéb meghibásodásokat azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem működik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelelõen el nem hárították. Javítások Külön képzés és felhatalmazás nélkül a gépkezelőnek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. Veszélyzóna FIGYELMEZTETÉS! Baleset- és sérülésveszély a targonca veszélyzónájában Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvevő szerkezete (például az emelővilla vagy a rászerelt egységek) vagy a szállított rakomány haladó, illetve emelő mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén idõben figyelmeztetõ jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. 37

39 Biztonsági eszközök és figyelmeztető feliratok A jelen üzemeltetési leírásban leírt biztonsági eszközök, figyelmeztető táblák (lásd "Jelölési helyek és típustáblák" oldalon 21) és utasítások figyelembe vétele minden esetben kötelező. 38

40 2 A kijelző- és kezelőelemek leírása

41 Sz. Kezelő-, ill. kijelzőelem Funkció 1 Menetkapcsoló t Menetirány és sebesség szabályozása. 2 Rúd t Kormányzás és fékezés Állítsa a rudat (B) tartományba: A targoncát mechanikusan fékezi. Állítsa a rudat (F) menettartományba: A mechanikus fék kiold és a targonca menetkész. 4 CanCode o Helyettesíti a kapcsolózárat A targonca aktiválása a megfelelő kód beírásával. Menetprogram kiválasztása Kódbeállítás 5 VÉSZLEÁLLÍTÓ kapcsoló t Megszakítja az akkumulátorhoz vezető csatlakozást Valamennyi elektromos funkció kikapcsol és a targonca lefékeződik 6 CanDis o Jelzőműszer Akkumulátor töltési állapota Üzemórák Figyelmeztető üzenetek Paraméterbeállítások 7 Kapcsolózár t A targonca aktiválása a vezérlőfeszültség bekapcsolásával A kulcs kihúzásával biztosíthatja, hogy a targoncát illetéktelenek ne kapcsolják be 9 Behajtható biztonsági kengyelek t Nem kihajtott biztonsági kengyel terhelt, kihajtott állóhellyel: a menetsebesség max. 5,5 km/h-ra korlátozódik. 11 Lehajtható vezetőállás t Gyalogvezérlésű üzemmód Vezetőállás felső állásban: a gyalogvezérlésű menetsebesség max. 5,0 km/h-ra korlátozódik. Együtthaladó üzemmód, a vezetőhely biztonsági vészkapcsoló funkcióval rendelkezik: Vezetőállás alsó állásban és terheletlen állapotban: haladás funkció zárolva. Vezetőállás alsó helyzetben és a kezelő rajta áll (mindkét kengyelt teljesen ki vagy be kell hajtani): haladás funkció engedélyezve. 40

42 Sz. Kezelő-, ill. kijelzőelem Funkció 14 Fix vezetőállás o csak együtthaladó üzemmód: 15 Biztonsági vészkapcsoló (a funkció függ a rúdváltozattól) 50 Figyelmeztető jelzés gomb (kürt) 51 Ráfutás elleni biztosító gomb 52 Kerékkarok süllyesztése nyomógomb 53 Kerékkarok emelése nyomógomb 54 Emelővillák emelése nyomógomb 55 Emelővillák süllyesztése nyomógomb t = alapfelszereltség o t t t t t t Biztonsági vészkapcsoló terhelve: engedélyezi a menethajtást és valamennyi funkciót. Biztonsági vészkapcsoló terheletlen: A jármű leállásig lassul. Targonca elfordítható rúddal: A biztonsági nyomógomb meg van nyomva: engedélyezi a jármű haladását. A biztonsági nyomógomb engedélyezve: a jármű leállásig lassul. Targonca merev rúddal: A biztonsági nyomógomb meg van nyomva: a targonca menetkész. A biztonsági nyomógomb engedélyezve: a targonca lefékez. Figyelmeztető jelzés gomb Gyalogvezérlésű üzemmód: Ráfutásbiztosító nyomógombos biztonsági funkció, melynek működtetése a targoncát kb. 3 mp-re menetirányba (R) kényszeríti, és aztán lekapcsol addig, amíg a menetkapcsoló gyorsan alaphelyzetbe nem kerül. Gyalogvezérlésű üzemmód: funkció nélkül A kerékkarok fix sebességgel süllyednek le. A kerékkarok állandó sebességgel emelkednek. Felemeli az emelőberendezést. Az emelőberendezést leengedi. o = extra tartozék 41

43 2.1 Akkumulátor lemerülésjelző Ha a targoncát a kapcsolózárral, a kódzárral-dal vagy az ISM-mel aktiválja, a kijelzőn megjelenik akkumulátor töltöttségi állapota. A LED színjelzései (56) a következő állapotokat jelzik ki: 56 Z A LED színe Kapacitástartalék zöld % narancssárga % zöld/narancssárga villog. 1Hz % piros 0-20 % Ha a LED pirosan világít, akkor már nem lehetséges a rakományegységek emelése. Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70 %-os töltéssel rendelkezik. Ha a LED pirosan villog és a targonca nem üzemkész, akkor értesíteni kell a gyártó szervizét. A piros villogás a járművezérlés kódja. A villogás módja jelzi a hiba fajtáját. 42

44 3 A targonca üzembe helyezése 3.1 A napi üzembe vétel előtti ellenőrzések és tevékenységek FIGYELMEZTETÉS! A targoncán vagy a kiegészítő eszközön (egyedi felszereltség) keletkező sérülések balesetekhez vezethetnek. Amennyiben az alábbi ellenőrzések során sérülések vagy egyéb hibák állapíthatók meg a targoncán vagy a kiegészítő eszközökön (egyedi felszereltségek), a targoncát a szabályszerű helyreállításig tilos használni. A felfedezett hibákat haladéktalanul közölje felettesével. A meghibásodott targoncát jelölje meg és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és megszüntetése után szabad ismét üzembe helyezni. A napi üzembe helyezés előtti szemrevételezéses ellenőrzés végrehajtása Eljárásmód Ellenőrizze a teljes járművet kívülről, hogy nincs-e rajta sérülés vagy szivárgási hely. A sérült tömlőket feltétlenül cserélje ki. Ellenőrizze az akkumulátor rögzítését és a kábelcsatlakozók épségét és feszességét. Ellenőrizze az akkumulátordugasz szorosságát. Ellenőrizze, hogy a teherfelvevő szerkezet nem rendelkezik-e olyan látható hibával, mint például repedés, meghajlott vagy erősen kopott villa. Ellenőrizze a hajtókerék és a teherkerekek épségét. Ellenőrizze a táblák és a jelzések olvashatóságát és teljességét (lásd "Jelölési helyek és típustáblák" oldalon 21). Ellenőrizze a VÉSZLEÁLLÍTÓ kapcsoló működését. Ellenőrizze a rúd visszatérítő funkciójának (rúdcsillapítás) működését. A működtetést követően ellenőrizze a kezelőszervek nullaállásba történő automatikus visszatérését. Ellenőrizze a figyelmeztető jelzés működését. Ellenőrizze a fék működését. Ellenőrizze a ráfutás elleni biztosító nyomógomb működését. Ellenőrizze a kormány holtjátékát. Ellenőrizze a biztonsági kapcsolási magasság kapcsolót (56), annak kábelkapcsolatát és mágnesrögzítését. 43

45

46 3.2 Üzemkész állapot létrehozása A targonca bekapcsolása Előfeltételek A napi üzembe vétel előtti ellenőrzések és tevékenységek végrehajtása, lásd "A napi üzembe vétel előtti ellenőrzések és tevékenységek" oldalon 43. Eljárásmód Lépjen fel a vezetőállásra (11). A VÉSZLEÁLLÍTÓ kapcsolót (5) húzza ki. Kapcsolja be a targoncát, ehhez: Dugja a kulcsot a kapcsolózárba (7) és fordítsa el ütközésig jobbra "I" állásba vagy írja be CANCODE (4,o) esetén az engedélyező kódot, lásd "CanCode kezelőbillentyűzet" oldalon 69. Ellenőrizze a figyelmeztető jelzés (50) nyomógomb működését. Ellenőrizze a menetkapcsoló működését (1). Ellenőrizze a kormánymű működését. A targonca üzemkész állapotban van Z FIGYELMEZTETÉS! A járműre történő felszálláskor és a jármű elhagyásakor ne működtesse a menetkapcsolót vagy a gyalogvezérlés gombot (o). A CanDis jelzőműszer CanDis (6(o)) kijelzi a mindenkori akkumulátorkapacitást. 1 6,

47 3.3 A targonca biztonságos parkolása FIGYELMEZTETÉS! A nem biztonságosan leparkolt targonca balesetveszélyes A targonca bekapcsolt fék nélkül emelkedőn, vagy felemelt rakománnyal, ill. felemelt teherfelvevő szerkezettel történő leparkolása veszélyes, és alapvetően nem megengedett. A targoncát csak sík felületen szabad leparkolni. Különleges esetekben a targoncát pl. ékekkel kell biztosítani. Az emelőállványt és az emelővillát mindig teljesen le kell engedni. A leparkolás helyét úgy kell kiválasztani, hogy a leeresztett villák senkinek ne okozzanak sérülést. A targonca biztonságos leparkolása Z Eljárásmód A teherfelvevő szerkezetet teljesen engedje le. A hajtókereket forgassa "egyenes helyzetbe". Állítsa a rudat "egyenes helyzet"-be. A kapcsolózárat (7) kapcsolja ki és a kulcsot húzza ki. CanCode esetén nyomja meg az O gombot. ISM esetén a nyomja meg a piros gombot. Nyomja meg a VÉSZLEÁLLÍTÓ (5) kapcsolót. Hajtsa be a biztonsági kengyelt. Hajtsa fel az vezetőállást. A targonca leállítása megtörtént

48 3.4 Akkumulátortöltés-felügyelet Z Az akkumulátor töltöttségét mutató kijelző / lemerülésfigyelő alapbeállítása standard akkumulátorra vonatkozik. Karbantartást nem igénylő, ill. speciális akkumulátorok esetén a lemerülésfigyelő kijelzési és lekapcsolási pontjait hivatalos szakemberrel kell beállíttatni. Ha a beállítást nem végzik el, akkor az akkumulátor mélykisülés miatt károsodhat. VIGYÁZAT! A mélykisülések lerövidítik az akkumulátor élettartamát. Időben töltse fel az akkumulátort, lásd "Az akkumulátor feltöltése" oldalon 33. A maradékkapacitás túllépése esetén az emelő működése kikapcsol. Megjelenik a megfelelő kijelzés (56). Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70%-os töltéssel rendelkezik. 47

49 4 Munkavégzés a targoncával 4.1 A targonca vezetésére vonatkozó biztonsági rendszabályok Közlekedési útvonalak és munkaterületek Csak a közlekedés számára engedélyezett útvonalakon szabad a járművel mozogni. Illetéktelen személy nem léphet be a munkaterületre. A terhet csak a külön e célra kijelölt helyen szabad tárolni. A targoncát kizárólag olyan munkaterületen szabad mozgatni, ahol elegendő világítás van, hogy ne veszélyeztessen személyeket és anyagokat. A targonca elégtelen fényviszonyok mellett történő üzemeltetéséhez extra felszereltség szükséges. VESZÉLY! Tilos elhagyni a haladási útvonalak engedélyezett területét és meghaladni azok pontterhelését. A nem belátható területeken külön személy segítségét kell igénybe benni. A vezetőnek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Vezetés közbeni viselkedés A vezetőnek a haladási sebességet a helyi adottságoknak megfelelően kell megválasztania. A sebességet le kell csökkenteni, ha például kanyarodik, szűk átjárón halad át vagy ezek mellett halad el, illetve lengőajtón halad át, valamint ha nem belátható szakaszon közlekedik. A vezetőnek mindig megfelelő féktávolságot kell tartania az előtte haladó járműtől, folyamatosan uralnia kell a targoncát. Tilos a hirtelen megállás (kivéve vészhelyzetben), a gyors fordulás, valamint az előzés veszélyes vagy nem belátható területeken. Tilos kihajolni vagy kinyúlni a munka- és kezelőterületről. Beláthatóság haladás közben A vezető a haladási irányba nézzen, amely irányba folyamatosan tiszta, akadálytalan kilátással kell rendelkeznie. Ha a szállított rakomány korlátozza a kilátást, haladjon a targoncával úgy, hogy a rakomány hátul helyezkedjen el. Amennyiben ez nem lehetséges, külön személyt kell igénybe vennie a targonca irányításához, aki a jármű mellett haladva belátja a haladási útvonalat, és ezzel egyidejűleg a vezetővel is szemkontaktusban tud maradni. Ilyenkor csak lépésben, különös óvatossággal haladjon. A szemkontaktus elvesztésekor azonnal állítsa meg a targoncát. Emelkedőn és lejtőn történő haladás Ferde vagy lejtős szakaszon csak akkor lehet áthaladni a targoncával, ha az kijelölt közlekedési út, valamint felülete tiszta, nem csúszós, és ha a targonca műszaki jellemzői lehetővé teszik a biztonságos áthaladást. Ennek során a rakomány mindig az emelkedő irányába helyezkedjen el. Ferde, illetve lejtős szakaszon megfordulni, átlós irányban haladni, valamint azon leparkolni tilos. Lejtős szakaszon csak csökkentett sebességgel szabad haladni, és folyamatosan fel kell készülni a jármű fékezésére. 48

50 Felvonók és rakodóhidak használata Felvonót csak akkor szabad használni, ha ez megfelelő teherbíró képességgel rendelkezik, építésmódjánál fogva alkalmas a rá történő felhajtásra, és az üzemeltető ezt engedélyezi. Erről a felhajtás előtt meg kell győződni. Felvonóba a rakományegységgel előre kell behajtani, és úgy kell elhelyezni a targoncát, hogy ne érhessen a felvonóakna falához. Azoknak a személyeknek, akik szintén a felvonóban utaznak, csak akkor szabad beszállniuk, ha a targonca már biztonságosan áll, és kiszálláskor a targonca előtt kell elhagyniuk a felvonót. A vezetőnek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Felvonók és rakodóhidak használata Felvonót csak akkor szabad használni, ha ez megfelelő teherbíró képességgel rendelkezik, építésmódjánál fogva alkalmas a rá történő felhajtásra, és az üzemeltető ezt engedélyezi. Erről a felhajtás előtt meg kell győződni. Felvonóba a rakományegységgel előre kell behajtani, és úgy kell elhelyezni a targoncát, hogy ne érhessen a felvonóakna falához. Azoknak a személyeknek, akik szintén a felvonóban utaznak, csak akkor szabad beszállniuk, ha a targonca már biztonságosan áll, és kiszálláskor a targonca előtt kell elhagyniuk a felvonót. A vezetőnek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. 49

51 4.2 VÉSZKIKAPCSOLÓ, vezetés, kormányzás, fékezés VÉSZLEÁLLÍTÓ A VÉSZLEÁLLÍTÓ megnyomása Z Eljárásmód VIGYÁZAT! Balesetveszély A VÉSZLEÁLLÍTÓ kapcsoló működtetését nem akadályozhatják a környezetében elhelyezett tárgyak. A VÉSZLEÁLLÍTÓ (5) nem használható üzemi fékként. Nyomja meg a VÉSZLEÁLLÍTÓ (5) kapcsolót. Valamennyi elektromos funkció kikapcsol. A targonca ekkora megállásig lefékeződik. A VÉSZLEÁLLÍTÓ feloldása Eljárásmód Oldja fel húzással a VÉSZLEÁLLÍTÓ (5) reteszelését. Ekkor minden elektromos funkció bekapcsol, és a targonca ismét üzemkész állapotban van (feltéve, hogy a targonca a VÉSZLEÁLLÍTÓ kapcsoló működtetése előtt üzemkész állapotban volt). CanCode és ISM esetén a targonca továbbra is kikapcsolt állapotban van

52 4.2.2 Haladás VIGYÁZAT! Csak zárt és előírásszerűen reteszelt burkolattal szabad vezetni. Lengőajtón és hasonló nyílászárókon keresztül történő áthajtáskor ügyeljen arra, hogy az ajtószárnyak ne nyomják meg a ráfutás elleni biztosító gombot. FIGYELMEZTETÉS! Zúzódásveszély Menethajtás és kormányzás esetén - főleg a jármű körvonalán kívül - fokozott figyelemmel járjon el. A vezetőállás felhajtásakor nem szabad a vezetőállás és a jármű fala közé nyúlni. Gyalogvezérlésű üzemmódban ügyelni kell a targoncától tartott megfelelő távolságra. MEGJEGYZÉS A menethajtás funkció terheletlen állóhely és nem kihajtott biztonsági kengyel esetén zárolva van. Terhelt vezetőállás és nem kihajtott biztonsági kengyel esetén a targoncát csak csökkentett menetsebességgel lehet üzemeltetni. A menethajtás funkció terhelt állóhely és csak egy kihajtott biztonsági kengyel esetén zárolva van. Z Lehajtható vezetőállással és mozgatható rúddal rendelkező targonca. Két járómozgatást különböztetünk meg: Haladás gyalogvezérlésű üzemmódban Haladás együtthaladó üzemmódban Haladás gyalogvezérlésű üzemmódban Előfeltételek Helyezze üzembe a targoncát, lásd "A targonca üzembe helyezése" oldalon 43 Eljárásmód A kihajtható biztonsági kengyelt (9) be kell hajtani. Hajtsa fel a vezetőállást (11). A rudat (2) menettartományba (F) kell fordítani. A menetsebességet a menetkapcsolóval (1) szabályozhatja. Nyomja a menetkapcsolót (1) a kívánt menetirányba, előre (V) vagy hátra (R). A menetkapcsoló elengedésekor a menetkapcsoló automatikusan visszatér a nullaállásba. A fék kioldódik és a targonca megindul a kiválasztott irányba. Z Gyalogvezérlésű üzemmódban a targonca csak csökkentett menetsebességgel üzemeltethető. 51
