1 ECE HP/LJ Használati utasítás U ECE 220 HP/LJ ECE 225 HP/LJ ECE L J

2 Megfelelőségi nyilatkozat Jungheinrich AG, Am Stadtrand 35, D Hamburg Gyártó vagy a Közösségben működő képviselője Típus Opció Sorozatszám Gyártási év ECE 220 HP ECE 225 HP ECE 220 LJ ECE 225 LJ Kiegészítő adatok Megbízó Dátum U EK megfelelőségi nyilatkozat Alulírottak ezennel igazolják, hogy a részletesen leírt, gépi meghajtású önjáró targonca megfelel a 2006/42/EG (Gépdirektíva) és a 2004/108/EWG (Elektromágneses összeférhetőség - EMV) európai irányelveknek, beleértve azok módosításait, valamint az irányelvek nemzeti jogba történő átültetésére irányuló megfelelő jogi rendelkezést. Az aláírók mindenkor külön-külön jogosultak a műszaki dokumentumok összeállítására. 3

3 4

4 Előszó Megjegyzések az üzemeltetési útmutatóhoz Az ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜEMELTETÉSI ÚTMUTATÓ ismertet. Az anyag rövid és áttekinthető formában közli az információkat. Az egyes fejezetek betűrendben következnek egymás után, az oldalak számozása folyamatos. A jelen üzemeltetési útmutató többféle targoncatípusra vonatkozik. A kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó előírásokat vegyék figyelembe. Készülékeinket folyamatosan továbbfejlesztjük. Ezért fenn kell tartanunk magunknak a kialakítás, a felszereltség és a műszaki tartalom módosításárára vonatkozó jogot, amellyel kapcsolatban szíves megértésüket kérjük. Az üzemeltetési útmutató tartalma alapján ezért nem támasztható igény a berendezés egyes meghatározott tulajdonságaival kapcsolatban. Biztonsági útmutatások és jelölések A biztonsági útmutatásokat és a fontos megjegyzéseket a következő szimbólumok jelzik: VESÉLY! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, sérülést vagy halált okozhat. FIGYELMETETÉS! Különösen nagy veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása súlyos, visszafordíthatatlan állapotot, ill. sérülést, vagy halálos sérülést okozhat. VIGYÁAT! Veszélyhelyzetre hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása könnyű, vagy közepes mértékű sérülést okozhat. ÉRTESÍTÉS Anyagi kár veszélyére hívja fel a figyelmet. Az útmutatás figyelmen kívül hagyása anyagi kárt okozhat. Általános útmutatások és magyarázatok előtt áll. t o A gép alapfelszereltségéhez tartozó elemeket jelzi. Az extra felszereltséget jelöli. 5

5 Szerzői jog A jelen üzemeltetési útmutató szerzői joga a JUNGHEINRICH AG tulajdonában marad. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Németország Telefon: +49 (0) 40/

6 Tartalomjegyzék A Rendeltetésszerű használat Általános Rendeltetésszerű használat Engedélyezett alkalmazási feltételek Az üzemeltető kötelezettségei A rászerelt egységek és/vagy tartozékok felszerelése B A jármű leírása Alkalmazási leírás Járműtípusok és névleges teherbírás A részegységek leírása és működésleírás A részegységek áttekintése Működésleírás Műszaki adatok Teljesítményadatok Méretek Tömeg Kerékabroncs EN szabványok Alkalmazási feltételek Villamos követelmények Jelölések helyei és típustáblák ig Jelölések helyei és típustáblák től Típustábla A targonca terhelésdiagramja C Szállítás és első üzembe helyezés Darus berakodás Szállítás Első üzembe helyezés D Akkumulátor - karbantartás, töltés, csere A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok 31 2 Akkumulátortípusok Az akkumulátor hozzáférhetővé tétele Az akkumulátor feltöltése Az akkumulátor ki- és beszerelése

7 E Kezelés A targonca kezelésére vonatkozó biztonsági rendszabályok A kijelző- és kezelőelemek leírása Akkumulátor lemerülésjelző A targonca üzembe helyezése A napi üzembe vétel előtti ellenőrzések és tevékenységek Üzemkész állapot létrehozása A targonca biztonságos parkolása Akkumulátortöltés-felügyelet Munkavégzés a targoncával A targonca vezetésére vonatkozó biztonsági rendszabályok VÉSKIKAPCSOLÓ, vezetés, kormányzás, fékezés Rakományegységek felvétele, szállítása és lerakása avarelhárítás A targonca nem mozgatható A rakományt nem lehet felemelni A targonca mozgatása saját hajtás nélkül Extra felszereltség Gyalogvezérlésű üzemmód Komissiózás a 2. szintig CanCode kezelőbillentyűzet Járműparaméterek beállítása CanCode-dal Paraméter CanDis jelzőműszer ISM hozzáférési modul (o) F A targonca karbantartása Üzembiztonság és környezetvédelem A targonca karbantartására vonatkozó biztonsági előírások Szervizelés és átvizsgálás Karbantartási ellenőrző lista Üzemeltető Vevőszolgálat Kenő- és üzemanyagok, kenési útmutató A kenő- és üzemanyagok biztonságos kezelése Kenési útmutató Kenő- és üzemanyagok A szervizelési és karbantartási munkák leírása A targonca előkészítése a karbantartási és szervizelési műveletekhez Húzza meg a kerékanyákat Az elülső burkolat levétele JetPilot lehajtása karbantartási célból (LJ opció) Az elektromos biztosítékok ellenőrzése A targonca ismételt üzembe helyezése karbantartási vagy üzemfenntartási munkák után A targonca üzemen kívül helyezése Az üzemen kívül helyezést megelőző tennivalók

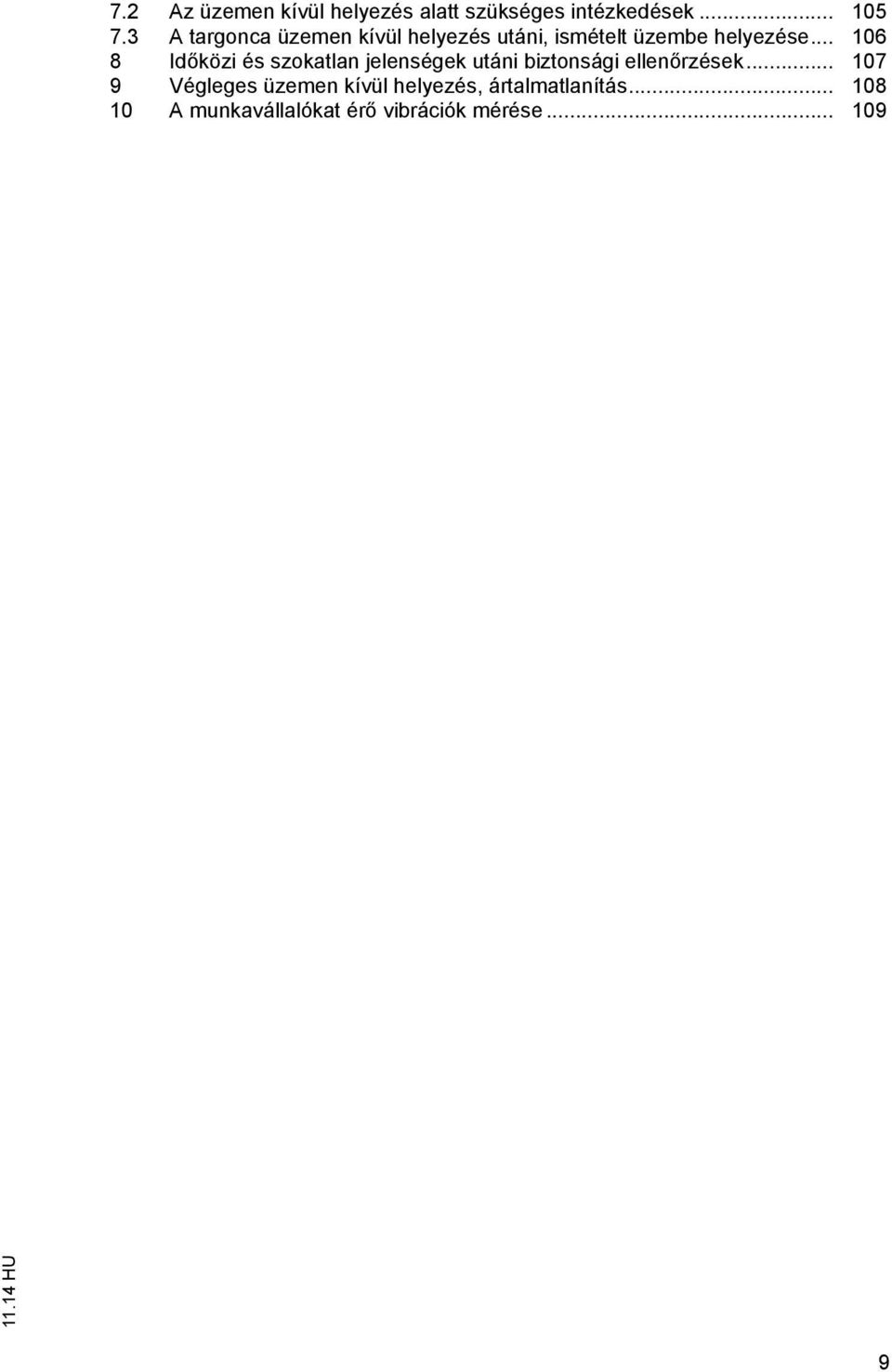

8 7.2 Az üzemen kívül helyezés alatt szükséges intézkedések A targonca üzemen kívül helyezés utáni, ismételt üzembe helyezése Időközi és szokatlan jelenségek utáni biztonsági ellenőrzések Végleges üzemen kívül helyezés, ártalmatlanítás A munkavállalókat érő vibrációk mérése

9 10

10 Függelék JH trakciós akkumulátor üzemeltetési utasítása A jelen üzemeltetési utasítás csak a Jungheinrich márkájú akkumulátorokra érvényes. Ha más márkát használ, akkor a gyártó üzemeltetési utasítását kell követnie H 1

11 H

12 A Rendeltetésszerű használat 1 Általános A jelen üzemeltetési utasításban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ettől eltérő használati mód nem rendeltetésszerűnek minősül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszerű használat ÉRTESÍTÉS A felemelhető maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphető túl. A rakománynak fel kell feküdnie a teherfelvevő szerkezetre vagy a gyártó által engedélyezett rászerelt egységgel vehető fel. A rakománynak a villatartó hátoldalán és középpontosan az emelővillák között kell lennie. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása. Tilos a felemelt rakománnyal (>500 mm) történő haladás. Tilos személyek szállítása és emelése. Tilos a rakományegységek tolása vagy vontatása. 3 Engedélyezett alkalmazási feltételek Alkalmazás ipari és kisüzemi környezetben. Engedélyezett hőmérséklettartomány 5 C és 40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Csak jól belátható és az üzemeltető által engedélyezett útvonalon alkalmazható. Haladás max. 15 %-os emelkedőn. Tilos a keresztben vagy átlósan történő haladás emelkedőn. A terhet az emelkedő oldalán kell szállítani. Részvétel részleges közforgalomban. A szélsőséges feltételek között történő alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történő alkalmazás nem engedélyezett. 11

13 4 Az üzemeltető kötelezettségei Üzemeltető alatt az útmutatóban az a természetes vagy jogi személy értendő, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltető az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerződéses megállapodásnak megfelelően. Az üzemeltetőnek feltétlenül biztosítania kell, hogy a targoncát csak megfelelő módon használják úgy, hogy az ne jelentsen élet- vagy balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegelőzési előírások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltetőnek biztosítania kell, hogy az összes használó elolvassa és megértse a jelen üzemeltetési utasítást. ÉRTESÍTÉS A jelen üzemeltetési útmutató figyelmen kívül hagyásával jótállásunk megszűnik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vevő és/vagy valamely harmadik fél szakszerűtlen munkát végez a garancia tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Tartozékok felszerelése Olyan kiegészítő felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca működésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 12

14 B A jármű leírása 1 Alkalmazási leírás A jármű négykerekű, JetPilottal vagy rúdkormányzással (o) felszerelt, vezetőállással rendelkező elektromos emelővillás targonca. Egyenes talajon történő teherszállításra és árurakodásra alkalmas. A teherkerekek területén kívül nyitott alsó résszel vagy keresztdeszkákkal rendelkező raklapokat, valamint görgőskocsikat képes felemelni. A második komissiózószint a vezetőállás felemelésével érhető el. A névleges teherbírást az adattábla vagy a Qmax teherbírástábla tartalmazza. 1.1 Járműtípusok és névleges teherbírás A névleges teherbírás típusfüggő. A típus nevéből lehet következtetni a névleges teherbírásra. ECE220 ECE Típusmegjelölés 2 Gyártási sorozat 20 Névleges teherbírás x 100 kg A névleges teherbírás általában nem felel meg az engedélyezett teherbírásnak. Az engedélyezett teherbírásra vonatkozó adatot a targoncán elhelyezett terhelési diagram tartalmazza. 13

15 2 A részegységek leírása és működésleírás 2.1 A részegységek áttekintése , Poz Megnevezés Poz Megnevezés 1 t Elülső burkolat 11 Nyomja meg a Gyalogvezérlés o hajtásirányba gombot 2 t Akkumulátorfedél 12 t Emelőberendezés 3 t VÉSLEÁLLÍTÓ (főkapcsoló) 13 t Felemelhető vezetőállás 4 t JetPilot 14 t Vezetőállás süllyesztés 5 t Menetkapcsoló 15 t Vezetőállás Emelés 6 o CanCode 16 t Hajtókerék 7 o CanDis 17 t Támasztókerék 8 t Kapcsolózár 18 o Felemelhető JetPilot LJ 9 Gyalogkíséretű üzem 19 o teherirányba nyomógomb VÉSLEÁLLÍTÓ JetPilot LJ o 10 o Gyalogvezérlés stop gomb 20 o Vezérlőkar t = alapkivitel o= opció 14

16 2.2 Működésleírás Biztonsági berendezések A targonca zárt, legömbölyített élekkel rendelkező körvonala lehetővé teszi a jármű biztos kezelését. A kerekeket stabil ütközésvédő borítja. A VÉSLEÁLLÍTÓ kapcsolóval veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. Hidraulikarendszer Az emelés és süllyesztés funkciókat a "teherfelvevő szerkezet emelés" és a "teherfelvevő szerkezet süllyesztés" gombbal lehet működtetni. Az emelés funkció bekapcsolásával elindul a szivattyúberendezés, és az olajtartályból az emelőhengerhez szállítja a hidraulika olajat. A vészleállítás biztonsági koncepciója A vészleállítást a menetvezérlés indítja. A kormányvezérlés rendszerállapot jelzést küld, amit a menetvezérlés felügyel. A jel kimaradása vagy hibák felismerése esetén automatikusan kiold a jármű fékje a leállás eléréséig. A kijelző ellenőrzőkijelzései kijelzik a vészleállást. A targonca minden egyes bekapcsolása után a rendszer öndiagnosztikát végez. Vezetőállás A haladási és emelési funkciók fogásváltás nélkül finoman kezelhetők. JetPilot vagy rúd (o) a targonca biztonságos irányításához. Kommissiózás a 2. szintre A 2. szintre történő komissiózáshoz a targonca emelhető vezetőállással rendelkezik. Felemelhető JetPilottal (o) rendelkező targoncánál a 2. szinten lehetséges a csökkentett sebességgel történő haladás. Vezetőállás A haladási funkciót a rendszer csak akkor engedélyezi ismét, ha a vezető a vezetőálláson van. Hajtómű Rögzített háromfázisú motor hajtja a hajtókereket egy hengeres-kúpos fogaskerékhajtáson keresztül. Az elektronikus menetvezérlés gondoskodik a haladómű-motor fokozatmentes fordulatszám-szabályozásáról és ezáltal az egyenletes, zökkenésmentes megindulásról, erőteljes gyorsításról és az elektronikusan szabályozott, energiavisszanyerő fékezésről. A rakománytól és a környezettől függően 3 menetprogram közül választhat: a nagyteljesítményűtől az energiatakarékosig. 15

17 Kormánymű A kormányzás JetPilot-tal vagy vezérlőrúddal történik (o). A kormánymozdulatokat a kormányvezérlés kormánymotoron keresztül továbbítja közvetlenül a forgatható csapágyazású hajtás fogaskoszorújára. A hajtás +/- 90 -ban elfordítható. Elektromos kormányzás (o) Az elektromos kormányberendezés önfelügyelettel rendelkező rendszer. A kormányvezérlés ennek során folyamatosan ellenőrzi a teljes kormányrendszert. Ha a menetvezérlő hibát érzékel, akkor megszakítja a menetüzemet, generátorosan fékez, és behúzza a mágnesféket. Elektromos rendszer 24 voltos rendszer. Alapfelszereltségként elektronikus menet-, emelés- és kormányvezérlés. Kezelő- és kijelzőelemek Az ergonomikus kezelőelemek fáradságmentes kezelést tesznek lehetővé a haladó mozgás finom adagolhatósága érdekében. Az akkumulátor lemerüléskijelzője kijelzi a mindenkori akkumulátorkapacitást. A CanDis opcionális kijelzőn láthatók a vezető számára fontos információk és a menetprogram, az üzemórák, az akkumulátorkapacitás, az eseményüzenetek Üzemóra-számláló Helyezze a targoncát üzemkész állapotba, (lásd "Üzemkész állapot létrehozása" oldalon 46) vagy (lásd "CanCode kezelőbillentyűzet" oldalon 65). Az üzemórák akkor számlálódnak, ha a targonca üzemkész állapotban van és a kezelő a vezetőálláson áll Üzemóraszámláló gyalogkíséretű üzemmódban Helyezze a targoncát üzemkész állapotba, (lásd "Üzemkész állapot létrehozása" oldalon 46) vagy (lásd "CanCode kezelőbillentyűzet" oldalon 65). Az üzemórák akkor számlálódnak, ha a targonca üzemkész állapotban van és egyet az alábbi kezelőelemek közül működtettek: Gyalogkíséretű üzem - hajtásirány gomb, lásd oldal 51. Gyalogkíséretű üzem - teherirány gomb, lásd oldal 51. Gyalogkíséretű üzem - emelés gomb, lásd oldal 55. Gyalogkíséretű üzem - süllyesztés gomb, lásd oldal

18 3 Műszaki adatok Műszaki adatok feltüntetése a VDI 2198 szerint. A műszaki módosítás és kiegészítés joga fenntartva. 3.1 Teljesítményadatok ECE 220 HP ECE 225 HP Q Névleges teherbírás kg c Tehersúlyponttávolság standard villahossz esetén *) mm Menetsebesség névleges terheléssel / névleges terhelés nélkül **) 9,5 / 12,5 km/h Emelési sebesség teherrel / teher nélkül 0,06 / 0,07 m/s Süllyesztési sebesség teherrel / teher 0,06 / 0,05 m/s nélkül Felemelhető vezetőállás emelési sebessége 0,29 m/s Vezetőállás emelés 840 mm Max. kapaszkodó képesség (5 min.) rakománnyal / rakomány nélkül 6 / 15 % *) Hosszabb villakivitel esetén a teher súlypontja a villa közepén található. **) LJ kivitel esetén: Haladási sebesség felemelt vezetőállással 4,0 km/h értékre csökkentve. 17

19 3.2 Méretek s c L 1433 Q 95 h 3 m x y h 13 e b 1 b 11b5 a 2 Wa l 2 l 1 a 2 l 6 18

20 ECE 220 HP ECE 225 HP l2 Elülső szerkezet hossza 1417 mm h13 A villák csökkentett magassága 90 mm Vezérlőkar magassága 1399 mm h14 menethelyzetben h3 Névleges emelés 125 mm hr Háttámla magassága "Komissiózás 2. szint" nélkül 1433 mm hb Akkumulátorfedél magassága 1009 mm hf Vezetőállás magassága 132 mm b1 Jármű szélessége 810 mm b3 Villák távolsága 170 / 200 / 324 mm b10 Nyomtáv, elől 485 mm b11 Nyomtáv, hátul 338 / 386 / 498 mm b5 Villák külső távolsága 510 / 540 mm s/e/l Villák méretei 60 / 172 / / 172 / 2400 mm a Biztonsági távolság 200 mm Önsúly: Munkafolyosó szélessége ECE 220 (minden adat mm-ben) Lásd a targonca típustábláját Lásd a targonca típustábláját L l1 2) y 1)2) x 1) l6 Wa 1)2) Ast3 2) ) Felemelt teherrész esetén az érték 90 mm-rel csökken. 2) XL + 167mm; HP + 150mm. 19

21 Munkafolyosó szélessége ECE 225 (minden adat mm-ben) L l1 2) y 1)2) x 1) l6 Wa 1)2) Ast3 2) ) Felemelt teherrész esetén az érték 89 mm-rel csökken. 2) XL + 167mm; HP + 150mm. 20

22 3.3 Tömeg 3.4 Kerékabroncs ECE 220/225 HP Önsúly akkumulátor nélkül 900 kg Tengelyterhelés terhelt állapotban elöl/hátul + akkumulátor 1470 / 2310 kg Tengelyterhelés terhelés nélkül elöl/hátul + akkumulátor 978 / 308 kg Az akkumulátor súlya 370 kg ECE 220/225 HP Abroncsméret hajtásnál 230 x 78 Abroncsméret teherrésznél 85 x 85 Támaszkerék (kettős görgő) 180 x 65 Kerekek, száma elöl / hátul (x = hajtott) 1 + 1x / 4 21

23 3.5 EN szabványok Tartós zajszint ECE HP/LJ: 67 db(a) az EN szabvány szerint, az ISO 4871 szabvány előírásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezelő fülénél kell mérni. Vibráció ECE 220/225: 0,85 m/s² ECE 220/225 XL: 0,92 m/s² az EN szabvány szerint A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függőleges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történő áthaladáskor kerül meghatározásra. A jármű számára egy alkalommal kerülnek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk című üzemeltetési irányelv szerinti, munkavállalókat érintő vibrációkkal. A gyártó a munkavállalókat érintő rezgések méréséhez különleges szolgáltatást kínál, (lásd "A munkavállalókat érő vibrációk mérése" oldalon 109). Elektromágneses összeférhetőség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történő bárminemű változtatáshoz a gyártó írásbeli engedélye szükséges. FIGYELMETETÉS! Orvostechnikai készülékek nem ionizáló sugárzás miatti meghibásodása A targonca olyan elektromos felszereltsége, amely nem ionizáló sugárzást bocsát ki (pl. vezeték nélküli adatátvitelnél), zavarhatja a kezelő orvostechnikai készülékének (szívritumus-szabályozójának, hallókészülékének stb.) működését, és hibás működést idézhet elő. Orvossal vagy az orvostechnikai készülék gyártójával kell tisztázni, hogy lehet-e alkalmazni a készüléket a targonca környezetében. 22

24 3.6 Alkalmazási feltételek Környezeti hőmérséklet 5 C és 40 Cközötti üzemeltetés esetén Szélsőséges hőmérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. 3.7 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszerű használata esetén. 23

25 3.8 Jelölések helyei és típustáblák ig *) *) Qmax 2000kg 29 Poz Megnevezés 21 Típustábla 22 Figyelmeztető tábla: Vigyázat! Nyomógombüzem *) "Nyomógombüzem csak hajtásirányba opcióhoz 23 Figyelmeztető tábla: Vigyázat becsípődésveszély 24 Teherdiagram 25 Vizsgamatrica 26 Sorozatszám 27 Terhelhetőség Qmax 28 Függesztési pontok daruval történő berakodáshoz 29 Jármű megjelölése 24

26 3.9 Jelölések helyei és típustáblák től *) 22 *) Qmax 2000kg Poz Megnevezés 21 Típustábla 22 Figyelmeztető tábla: Vigyázat! Nyomógombüzem *) "Nyomógombüzem csak hajtásirányba opcióhoz 23 Figyelmeztető tábla: Vigyázat becsípődésveszély 24 Teherdiagram 25 Vizsgamatrica 26 Sorozatszám 27 Terhelhetőség Qmax 28 Függesztési pontok daruval történő berakodáshoz 29 Jármű megjelölése 30 Figyelmeztető tábla: Vigyázat nyomógombüzem 25

27 3.10 Típustábla Sz. Megnevezés Sz. Megnevezés 31 Típus 37 Gyártási év 32 Sorozatszám 38 Tehersúlypont távolsága mm-ben 33 Névleges teherbírás kg-ban 39 Hajtásteljesítmény 34 Akkumulátorfeszültség V-ban 40 Min./max. akkumulátorsúly kgban 35 Önsúly akkumulátor nélkül kg-ban 41 Gyártó 36 Opció 42 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (32) A targonca terhelésdiagramja Qmax XXX kg 27 A terhelési diagram (27) a Q maximális teherbírást adja meg (kg-ban) a teherfelvevő szerkezet egyenletes terhelése esetén. 26

28 C Szállítás és első üzembe helyezés 1 Darus berakodás FIGYELMETETÉS! A daruval történő berakodás szakszerűtlen elvégzése balesetet okozhat Nem megfelelő emelőeszközök alkalmazása és azok szakszerűtlen használata esetén a targonca lezuhanhat a daruval történő berakodás közben. A targoncát emelés közben ne lökje meg, ill. ügyeljen arra, hogy csak ellenőrzött mozgást végezzen. Amennyiben szükséges, vezetőkötelek segítségével tartsa meg a targoncát. A targonca rakodását kizárólag emelőeszközök és emelőszerszámok kezelésére betanított személyek végezhetik. A daruval történő berakodás során viseljen biztonsági védőcipőt. Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába, ill. ne tartózkodjon a veszélyes területen. Csak megfelelő teherbírású emelőoszlopot szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az előírt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötözőeszközöket csak az előírt terhelési irányban szabad alkalmazni. A darulánc kötözőeszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. A targonca daruval történő rakodása Előfeltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 47). Szükséges szerszám és anyag Emelőszerkezet Darulánc Eljárásmód Nyissa fel és tegye le az elülső burkolatot. Csatlakoztassa a daru láncát a kötési pontokon (28). A targonca most már készen áll a daruval történő berakodásra. 27

29 2 Szállítás FIGYELMETETÉS! Véletlenszerű elmozdulás a szállítás közben A targonca és az emelőállvány szállítás közbeni szakszerűtlen rögzítése súlyos balaseteket idézhet elő. A berakodást csak külön erre a feladatra kiképzett szakemberekkel szabad elvégezni a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben elő kell írni. Teherautóval vagy pótkocsival történő szállítás esetén a targoncát szakszerűen rögzíteni kell. A teherautónak, ill. a pótkocsinak rendelkeznie kell rögzítőgyűrűkkel. A targoncát ékekkel kell biztosítani a véletlenszerű elmozdulás ellen! Csak megfelelű névleges szilárdságú feszítő- vagy rögzítőhevedereket használjon. A targonca rögzítése szállításhoz Szükséges szerszám és anyag Feszítőhevederek/hevederek Eljárásmód Vezesse a targoncát a szállítójárműre. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 47). Csatlakoztassa a hevedereket (43) a targoncához, és feszítse meg megfelelően. A targonca most már készen áll a szállításra

30 3 Első üzembe helyezés VIGYÁAT! A járművet csak akkumulátorárammal szabad hajtani! Az egyenirányított váltóáram kárt okoz az elektronikus alkatrészekben. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m-nél, és legalább 50 mm²-es vezetékkeresztmetszettel kell rendelkezniük. Eljárásmód Ellenőrizze a felszerelés teljességét Szükség esetén szerelje be az akkumulátort, (lásd "Az akkumulátor ki- és beszerelése" oldalon 36) Töltse fel az akkumulátort,(lásd "Az akkumulátor feltöltése" oldalon 34) A targoncát most üzembe helyezheti, (lásd "A targonca üzembe helyezése" oldalon 45). ÉRTESÍTÉS Hűtőházi használatra felszerelt targoncák A hűtőházi használatra készült targoncák hűtőházi használatra alkalmas hidraulikaolajjal vannak feltöltve, és az emelőállványra szerelt védőablak helyett védőráccsal rendelkeznek. A hűtőházi használatra alkalmas hidraulikaolajjal feltöltött targonca hűtőházon kívüli üzemeltetése megnövelheti a süllyesztés sebességét. 29

31 30

32 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti műveletek elvégzése során a jelen használati útmutató, valamint az elem gyártója és az elem töltőállomás előírásait egyaránt be kell tartani. Tűzvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát keltő berendezés. A töltési helynek megfelelően szellőztetettnek kell lennie. A tűzvédelmi felszerelésnek rendelkezésre kell állnia. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. Gondoskodjon arról, hogy a sarkok és a kábelsaruk tiszták legyenek, vékonyan kenje be azokat póluszsírral, és erősen húzza meg a csavarokat. VIGYÁAT! Az akkumulátorház fedelének lezárása előtt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. A kábelek sérülése rövidzárlatot okozhat. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésről szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 31

33 FIGYELMETETÉS! Az akkumulátorok kezelése során előforduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgező és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az előírásoknak megfelelően ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen védőruházatot és védőszemüveget. Ne engedje, hogy az akkumulátorsav bőrre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat bőséges mennyiségű tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy bőrrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat bő vízzel azonnal semlegesítse. Csak zárt akkumulátorteknővel ellátott akkumulátort szabad használni. Tartsa be a törvényi előírásokat. FIGYELMETETÉS! A nem megfelelő akkumulátorok használata balesetet okozhat Az akkumulátor tömege és méretei jelentősen befolyásolják a targonca stabilitását és teherbírását. Az akkumulátorkialakítás módosítása csak a gyártó hozzájárulásával megengedett, mivel kisebb akkumulátorok beszerelése esetén kiegyenlítő súlyok szükségesek. Az akkumulátor cseréjénél, ill. beszerelésénél ügyelni kell arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. Mielőtt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia ((lásd "A targonca biztonságos parkolása" oldalon 47)). 2 Akkumulátortípusok A kiviteltől függően a targoncák különböző akkumulátortípusokkal vannak felszerelve. A következő táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Akkumulátortípus Kapacitás Tömeg 24 V - akkumulátor 798X212X784 mm (LXBXH) 3 PzS 420 Ah L 370 kg 24 V - akkumulátor 798X212X784 mm (LXBXH) növelt kapacitású 3 PzS 450 Ah HX 370 kg Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetelőanyaggal kell lefedni. 32

34 3 Az akkumulátor hozzáférhetővé tétele VIGYÁAT! Becsípődésveszély A fedél/burkolat behelyezésekor gondoskodjon arról, hogy semmi ne legyen a fedél/burkolat és a targonca között. FIGYELMETETÉS! A rögzítetlen targonca balesetveszélyes A targonca emelkedőn, vagy felemelt teherfelvevő szerkezettel történő leparkolása veszélyes, és alapvetően nem megengedett. A targoncát csak sík területen parkolja le. Különleges esetben biztosítsa a targoncát pl. ékekkel. Az emelőállványt és az emelővillát mindig teljesen engedje le. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. Előfeltételek A járművet vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 47) Eljárásmód Húzza felfelé a kart (44), és közben állítsa a JetPilotot felső helyzetbe. Az akkumulátorreteszt (45) hajtsa fel, húzza felfelé a rögzítést, és nyissa fel az akkumulátorház fedelét (2). Az akkumulátordugasz (46) és az akkumulátorrögzítés (38) most már hozzáférhető. Az akkumulátor hozzáférhetővé tétele JetPilot LJ opció esetén Eljárásmód Lazítsa meg és hajtsa le a JetPilotot, (lásd "JetPilot lehajtása karbantartási célból (LJ opció)" oldalon 100). Felnyitható az akkumulátorfedél. 33

35 4 Az akkumulátor feltöltése FIGYELMETETÉS! Robbanásveszély a töltéskor keletkező gázok miatt Az akkumulátor töltés közben oxigénből és hidrogénből álló elegyet (durranógázt) bocsát ki. A gázfejlődés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortöltő állomás töltőkábelének az akkumulátordugaszhoz történő csatlakoztatása, ill. az onnan történő leválasztása csak kikapcsolt állapotú jármű és töltőállomás mellett történhet. A töltőkészülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása előtt ellenőrizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelelő szellőztetéséről. A töltési folyamat során a megfelelő szellőzés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méretű körzetében nem tárolható gyúlékony anyag vagy szikrát keltő berendezés. A tűzvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémből készült tárgyat az akkumulátorra. Az akkumulátor és a töltőállomás gyártójának biztonsági előírásait feltétlenül be kell tartani. Az akkumulátor feltöltése Előfeltételek A járművet vízszintes területen parkolja le. Tegye hozzáférhetővé az akkumulátort, (lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 33). Kösse le az akkumulátordugaszt. Eljárásmód Az akkumulátordugaszt (46) ki kell húzni a tartóból (48). Az esetleg meglévő szigetelőlapot távolítsa el az akkumulátorról. Az akkumulátortöltő állomás töltőkábelét (47) kösse össze az akkumulátor dugaszával (46). Kapcsolja be a töltőkészüléket / a töltési folyamat automatikusan elindul. Ezzel folyamatban van az akkumulátor töltése. 34

36 Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás. Előfeltételek Az akkumulátor töltése teljesen befejeződött. Eljárásmód Kapcsolja ki a töltőkészüléket. Válassza le az akkumulátordugaszt a töltőkészülékről. Csatlakoztassa az akkumulátor dugaszát a targoncához. A jármű ismét üzemkész 35

37 5 Az akkumulátor ki- és beszerelése FIGYELMETETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szereplő, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági védőcipőt. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelelő teherbírású darulánccal végezzen. A művelet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserélő állvány, akkumulátorcserélő állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. Az akkumulátor felfelé történő kivétele Az akkumulátor kiszerelése Előfeltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 47). Tegye hozzáférhetővé az akkumulátort, (lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 33). Eljárásmód Válassza le az akkumulátordugaszt a járműdugaszról. Az akkumulátorkábelt rakja le úgy az akkumulátortartóra, hogy az akkumulátor kihúzásakor ne nyírja el. Nyissa ki az akkumulátorzárat (45). Csatlakoztassa a daruláncot a szemekhez (49). A darunak függőlegesen kell húznia. A darulánc kampója semmiképpen sem eshet az akkumulátorcellákra. Az akkumulátort (50) felfelé húzza ki az akkumulátortérből. Ezzel befejezte az akkumulátor kiszerelését. A beszerelés fordított sorrendben történik; ennek során ügyelni kell az akkumulátor megfelelő beszerelési pozíciójára és helyes csatlakoztatására. 36

38 Az akkumulátor kivétele oldalirányban VIGYÁAT! Becsípődésveszély Az akkumulátor oldalirányú ki- és beszerelése során becsípődés veszélye áll fenn. Az akkumulátor ki- és beszerelése során ne nyúljon az akkumulátor és a keret közé! Az akkumulátor kiszerelése Előfeltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 47). Tegye hozzáférhetővé az akkumulátort, (lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 33). Szükséges szerszám és anyag Akkumulátorcserélő állomás/ akkumulátor kocsi Eljárásmód Válassza le az akkumulátordugaszt (46) a járműdugaszról. Nyissa ki az akkumulátorzárat (45). Állítsa az akkumulátorcserélő állomást / akkumulátor kocsit oldalra, a targonca mellé. Óvatosan tolja át az akkumulátort a targoncából az akkumulátorcserélő állomásra / az akkumulátor kocsira. Ezzel befejezte az akkumulátor kiszerelését. 37

39 Az akkumulátor beszerelése Előfeltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 47). Tegye hozzáférhetővé az akkumulátort, (lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 33). Eljárásmód A beszerelés fordított sorrendben történik; ennek során ügyeljen az akkumulátor megfelelő beszerelési helyzetére és helyes csatlakoztatására. 38

40 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezetői jogosultság A targoncát csak olyan személy használhatja, aki képesítést kapott a targoncavezetésre, az üzemeltetőnek vagy megbízottjának a vezetésben és a rakományok kezelésében szerzett képességéről számot adott, és akit kimondottan megbíztak a targoncavezetéssel adott esetben be kell tartani a nemzeti előírásokat. A gépkezelő jogai, kötelességei és viselkedése A gépkezelőnek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelelő képzésben kell részesülnie, és tisztában kell lennie a jelen üzemeltetési útmutató tartalmával. A kezelőnek meg kell kapnia a szükséges jogosultságokat. A gyalogvezérlésű szintenjáró szállítógépek kezelésénél biztonsági védőcipőt kell viselni. Jogosulatlan használat tilalma Munkaidő alatt a targoncáért a gépkezelő felelős. Meg kell akadályoznia, hogy jogosulatlan személy vezesse vagy működtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérüléseket és egyéb meghibásodásokat azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem működik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelelõen el nem hárították. Javítások Külön képzés és felhatalmazás nélkül a gépkezelőnek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. 39

41 Veszélyzóna FIGYELMETETÉS! Baleset- és sérülésveszély a targonca veszélyzónájában Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvevő szerkezete (például az emelővilla vagy a rászerelt egységek) vagy a szállított rakomány haladó, illetve emelő mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén idõben figyelmeztetõ jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. Biztonsági eszközök és figyelmeztető feliratok A jelen üzemeltetési leírásban leírt biztonsági eszközök, figyelmeztető táblák ((lásd "Jelölések helyei és típustáblák ig" oldalon 24)) és utasítások figyelembe vétele minden esetben kötelező. 40

42 2 A kijelző- és kezelőelemek leírása

43 Poz Kezelő-, ill. kijelzőelem Funkció 3 VÉSLEÁLLÍTÓ kapcsoló t Megszakítja az akkumulátorhoz vezető csatlakozást Valamennyi elektromos funkció kikapcsol és a targonca lefékeződik 4 JetPilot t A targonca kormányzására szolgál. Vezérlőkar o A targonca kormányzására szolgál. 5 Menetkapcsoló t Menetirány és sebesség szabályozása. 6 CanCode o Helyettesíti a kapcsolózárat A targonca engedélyezése a megfelelő kód beírásával Menetprogram kiválasztása Kódbeállítás ISM hozzáférési modul o Helyettesíti a kapcsolózárat A targonca engedélyezése kártyával vagy transzponderrel Az üzemkész állapot kijelzése Rögzíti az üzemeltetési adatokat Adatcsere kártyával vagy transzponderrel 7 Töltési állapot kijelzése t Az akkumulátor töltési állapota CanDis o Kijelzi: Akkumulátor töltöttség Üzemórák Figyelmeztető üzenetek Paraméterbeállítások 8 Kapcsolózár kulccsal t A targonca aktiválása a vezérlőfeszültség bekapcsolásával A kulcs kihúzásával biztosíthatja, hogy a targoncát illetéktelenek ne kapcsolják be 9 Gyalogvezérlés teherirányba nyomógomb ( Nyomógombüzem csak hajtásirányba opció esetén nem) 10 Gyalogvezérlés stopp gomb 11 Gyalogvezérlés hajtásirányba gomb o o o A gyalogvezérlés során a haladás teherirányba kezdődik meg (lassú menet). Az elektromos funkciók lekapcsolnak és a targonca vészfékezést hajt végre. A gyalogvezérlés során a haladás hajtásirányba kezdődik meg (lassú menet) 42

44 Poz Kezelő-, ill. kijelzőelem Funkció 13 Vezető állóhelye t engedélyezve (terheletlen): leáll a haladó mozgás vagy a targonca lefékez. ha működteti (terhelve): engedélyezi a jármű haladását. o Gyalogkíséretű üzemmódban terheletlen: Haladás csökkentett sebességgel. terhelve: Haladás teljes sebességgel. 14 Vezetőállás t A vezetőállás állandó sebességgel süllyed. süllyesztése gomb 15 Vezetőállás emelése t A vezetőállás fix sebességgel emelkedik. gomb 51 Emelés nyomógomb t Felemeli az emelőberendezést. 52 Süllyesztés t Az emelőberendezést leengedi. nyomógomb 53 Figyelmeztető jelzés t Figyelmeztető jelzés gomb gomb (kürt) 54 Stopgomb t A targonca megállásig fékeződik le a lehetséges, maximális késleltetéssel. o A targonca a lehető legnagyobb lassulással, megállásig fékeződik le, amíg a gombot nyomva tartják. 56 JetPilot beállítás t A JetPilot a kívánt helyzetbe állítható 57 Biztonsági tartókengyel o Kiegészítő tartókengyel a 2. szintre 58 Biztonsági tartókengyel o Fogantyú a 2. szinthez az LJ opció esetén 59 VÉSLEÁLLÍTÓ kapcsoló (LJ) o Az elektromos funkciók lekapcsolnak, és a targonca vészfékezést hajt végre. 60 JetPilot beállítás (LJ) o A JetPilot a kívánt helyzetbe állítható. 61 Vezetőállás emelése o A vezetőállás fix sebességgel emelkedik. gomb a JetPiloton (LJ) 62 Vezetőállás o A vezetőállás állandó sebességgel süllyed. süllyesztése gomb a JetPiloton (LJ) 63 Vezetőállás emelése o A vezetőállás fix sebességgel emelkedik. gomb (LJ) 64 Vezetőállás süllyesztése gomb (LJ) o A vezetőállás állandó sebességgel süllyed. t = alapfelszereltség o = extra tartozék 43

45 2.1 Akkumulátor lemerülésjelző Ha a targoncát a kapcsolózárral, a kódzárral-dal vagy az ISM-mel aktiválja, a kijelzőn megjelenik akkumulátor töltöttségi állapota. A LED színjelzései (65) a következő állapotokat jelzik ki: 65 A LED színe Kapacitástartalék zöld % narancssárga % zöld/narancssárga villog. 1Hz % piros 0-20 % Ha a LED pirosan világít, akkor már nem lehetséges a rakományegységek emelése. Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70 %-os töltéssel rendelkezik. Ha a LED pirosan villog és a targonca nem üzemkész, akkor értesíteni kell a gyártó szervizét. A piros villogás a járművezérlés kódja. A villogás módja jelzi a hiba fajtáját. 44

46 3 A targonca üzembe helyezése 3.1 A napi üzembe vétel előtti ellenőrzések és tevékenységek FIGYELMETETÉS! A targoncán vagy a kiegészítő eszközön (egyedi felszereltség) keletkező sérülések balesetekhez vezethetnek. Amennyiben az alábbi ellenőrzések során sérülések vagy egyéb hibák állapíthatók meg a targoncán vagy a kiegészítő eszközökön (egyedi felszereltségek), a targoncát a szabályszerű helyreállításig tilos használni. A felfedezett hibákat haladéktalanul közölje felettesével. A meghibásodott targoncát jelölje meg és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és megszüntetése után szabad ismét üzembe helyezni. A napi üzembe helyezés előtti ellenőrzés végrehajtása Eljárásmód Ellenőrizze a teljes járművet kívülről, hogy nincs-e rajta sérülés vagy szivárgási hely. A sérült tömlőket feltétlenül cserélje ki. Ellenőrizze az akkumulátor rögzítését és a kábelcsatlakozók épségét és feszességét. Ellenőrizze az akkumulátordugasz szilárdságát. Ellenőrizze, hogy a teherfelvevő szerkezet nem rendelkezik-e olyan látható hibával, mint például repedés, meghajlott vagy erősen kopott villa. Ellenőrizze a hajtókerék és a teherkerekek épségét. Ellenőrizze a táblák és a jelzések olvashatóságát és teljességét, (lásd "Jelölések helyei és típustáblák ig" oldalon 24). Ellenőrizze a VÉSLEÁLLÍTÓ kapcsoló működését. Ellenőrizze a vezérlőkar visszatérítő funkciójának (vezérlőkar csillapítás) működését. A működtetést követően ellenőrizze a kezelőszervek alaphelyzetbe történő automatikus visszatérését. Ellenőrizze a figyelmeztető jelzés működését. Ellenőrizze a fék működését. Ellenőrizze a ráfutás elleni biztosító nyomógomb működését. 45

47 3.2 Üzemkész állapot létrehozása A targonca bekapcsolása Előfeltételek A napi üzembe vétel előtti ellenőrzések és tevékenységek végrehajtása, (lásd "A napi üzembe vétel előtti ellenőrzések és tevékenységek" oldalon 45). Eljárásmód Lépjen fel a vezetőállásra (54). Oldja ki a JetPilot beállítást és fordítsa a JetPilotot a kívánt helyzetbe. Ezután ismét engedje el a JetPilot beállítást. A VÉSLEÁLLÍTÓ kapcsolót (3) húzza ki. Kapcsolja be a targoncát, ehhez: Dugja a kulcsot a kapcsolózárba (61) és fordítsa el ütközésig jobbra "I" állásba vagy írja be CANCODE (6,o) esetén az engedélyező kódot, (lásd "CanCode kezelőbillentyűzet" oldalon 65). Ellenőrizze a figyelmeztető jelzés (53) nyomógomb működését. Ellenőrizze a menetkapcsoló működését (5). Ellenőrizze a kormánymű működését. A targonca üzemkész állapotban van FIGYELMETETÉS! A járműre történő felszálláskor és a jármű elhagyásakor ne működtesse a menetkapcsolót vagy a gyalogvezérlés gombot (o). A CanDis kijelzőműszer CanDis (7(o)) kijelzi a mindenkori akkumulátorkapacitást. V 5 R R 53 3 V

48 3.3 A targonca biztonságos parkolása FIGYELMETETÉS! A nem biztonságosan leparkolt targonca balesetveszélyes A targonca bekapcsolt fék nélkül emelkedőn, vagy felemelt rakománnyal, ill. felemelt teherfelvevő szerkezettel történő leparkolása veszélyes, és alapvetően nem megengedett. A targoncát csak sík felületen szabad leparkolni. Különleges esetekben a targoncát pl. ékekkel kell biztosítani. Az emelőállványt és az emelővillát mindig teljesen le kell engedni. A leparkolás helyét úgy kell kiválasztani, hogy a leeresztett villák senkinek ne okozzanak sérülést. A targoncát parkolja le biztonságosan Eljárásmód A teherfelvevő szerkezetet teljesen engedje le. A hajtókereket forgassa "egyenes helyzetbe". JetPilot (t): a kormánykerék automatikusan egyenes irányba áll be. Vezérlőrúd (o): Állítsa a vezérlőrudat "egyenes helyzet"-be. A kapcsolózárat kapcsolja ki és a kulcsot húzza ki. CanCode esetén nyomja meg az O gombot. ISM esetén a nyomja meg a piros gombot. Nyomja meg a VÉSLEÁLLÍTÓ kapcsolót. A targonca leállítása megtörtént. 3.4 Akkumulátortöltés-felügyelet Az akkumulátor töltöttségét mutató kijelző / lemerülésfigyelő alapbeállítása standard akkumulátorra vonatkozik. Karbantartást nem igénylő, ill. speciális akkumulátorok esetén a lemerülésfigyelő kijelzési és lekapcsolási pontjait hivatalos szakszemélyzettel kell beállíttatni. Ha a beállítást nem végzik el, akkor az akkumulátor mélykisülés miatt megrongálódhat. A maradékkapacitás túllépése esetén az emelő működése kikapcsol. Megjelenik a megfelelő kijelzés (65). Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70%-os töltéssel rendelkezik. 47

49 4 Munkavégzés a targoncával 4.1 A targonca vezetésére vonatkozó biztonsági rendszabályok Közlekedési útvonalak és munkaterületek Csak a közlekedés számára engedélyezett útvonalakon szabad a járművel mozogni. Illetéktelen személy nem léphet be a munkaterületre. A terhet csak a külön e célra kijelölt helyen szabad tárolni. A targoncát kizárólag olyan munkaterületen szabad mozgatni, ahol elegendő világítás van, hogy ne veszélyeztessen személyeket és anyagokat. A targonca elégtelen fényviszonyok mellett történő üzemeltetéséhez extra felszereltség szükséges. VESÉLY! A közlekedőutakon a felületi és pontszerű terhelések megengedett értékét túllépni tilos. A beláthatatlan helyeken egy segítő személy jelzései alapján kell haladni. A vezetőnek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Vezetés közbeni viselkedés A vezetőnek a haladási sebességet a helyi adottságoknak megfelelően kell megválasztania. A sebességet le kell csökkenteni, ha például kanyarodik, szűk átjárón halad át vagy ezek mellett halad el, illetve lengőajtón halad át, valamint ha nem belátható szakaszon közlekedik. A vezetőnek mindig megfelelő féktávolságot kell tartania az előtte haladó járműtől, folyamatosan uralnia kell a targoncát. Tilos a hirtelen megállás (kivéve vészhelyzetben), a gyors fordulás, valamint az előzés veszélyes vagy nem belátható területeken. Tilos kihajolni vagy kinyúlni a munka- és kezelőterületről. Beláthatóság haladás közben A vezető a haladási irányba nézzen, amely irányba folyamatosan tiszta, akadálytalan kilátással kell rendelkeznie. Ha a szállított rakomány korlátozza a kilátást, haladjon a targoncával úgy, hogy a rakomány hátul helyezkedjen el. Amennyiben ez nem lehetséges, külön személyt kell igénybe vennie a targonca irányításához, aki a jármű mellett haladva belátja a haladási útvonalat, és ezzel egyidejűleg a vezetővel is szemkontaktusban tud maradni. Ilyenkor csak lépésben, különös óvatossággal haladjon. A szemkontaktus elvesztésekor azonnal állítsa meg a targoncát. Emelkedőn és lejtőn történő haladás Ferde vagy lejtős szakaszon csak akkor lehet áthaladni a targoncával, ha az kijelölt közlekedési út, valamint felülete tiszta, nem csúszós, és ha a targonca műszaki jellemzői lehetővé teszik a biztonságos áthaladást. Ennek során a rakomány mindig az emelkedő irányába helyezkedjen el. Ferde, illetve lejtős szakaszon megfordulni, átlós irányban haladni, valamint azon leparkolni tilos. Lejtős szakaszon csak csökkentett sebességgel szabad haladni, és folyamatosan fel kell készülni a jármű fékezésére. 48

50 Felvonók és rakodóhidak használata Felvonót csak akkor szabad használni, ha ez megfelelő teherbíró képességgel rendelkezik, építésmódjánál fogva alkalmas a rá történő felhajtásra, és az üzemeltető ezt engedélyezi. Erről a felhajtás előtt meg kell győződni. Felvonóba a rakományegységgel előre kell behajtani, és úgy kell elhelyezni a targoncát, hogy ne érhessen a felvonóakna falához. Azoknak a személyeknek, akik szintén a felvonóban utaznak, csak akkor szabad beszállniuk, ha a targonca már biztonságosan áll, és kiszálláskor a targonca előtt kell elhagyniuk a felvonót. A vezetőnek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. 49

51 4.2 VÉSKIKAPCSOLÓ, vezetés, kormányzás, fékezés VÉSLEÁLLÍTÓ A VÉSLEÁLLÍTÓ megnyomása Eljárásmód VIGYÁAT! Balesetveszély A VÉSLEÁLLÍTÓ kapcsoló működtetését nem akadályozhatják a környezetében elhelyezett tárgyak. A VÉSLEÁLLÍTÓ (3) nem használható üzemi fékként. Nyomja meg a VÉSLEÁLLÍTÓ (3) kapcsolót. LJ felszereltség (o) esetén nyomja meg a VÉSLEÁLLÍTÓ (LJ) (59) kapcsolót. Valamennyi elektromos funkció kikapcsol. A targonca megállásig fékeződik. A VÉSLEÁLLÍTÓ feloldása Eljárásmód Oldja fel ismét húzással a VÉSLEÁLLÍTÓ (3) reteszelését. LJ felszereltség (o) esetén oldja fel elforgatással a VÉSLEÁLLÍTÓ (LJ) (59) reteszelését. Ekkor minden elektromos funkció bekapcsol, és a targonca ismét üzemkész állapotban van (feltéve, hogy a targonca a VÉSLEÁLLÍTÓ kapcsoló működtetése előtt üzemkész állapotban volt). CanCode és ISM esetén a jármű továbbra is kikapcsolva marad
