12 A Rendeltetésszerű használat 1 Általános A jelen üzemeltetési utasításban leírt targonca egységrakományok emelésére, süllyesztésére és szállítására alkalmas. A targoncát az üzemeltetési útmutatóban leírtak szerint kell használni, kezelni és karbantartani. Bármilyen ettől eltérő használati mód nem rendeltetésszerűnek minősül, és személyi sérüléshez, valamint a targonca és más anyagi értékek megrongálódásához vezethet. 2 Rendeltetésszerű használat ÉRTESÍTÉS A felemelhető maximális teher és az engedélyezett maximális rakománytávolság a terhelési diagramon látható és nem léphető túl. A rakománynak fel kell feküdnie a teherfelvevő szerkezetre vagy a gyártó által engedélyezett rászerelt egységgel vehető fel. A rakománynak a villatartó hátoldalán és középpontosan az emelővillák között kell lennie. Rakományok felemelése és süllyesztése. Lesüllyesztett rakományok szállítása. Tilos személyek szállítása és emelése. Tilos az egységrakományok tolása vagy húzása. 3 Engedélyezett alkalmazási feltételek Alkalmazás ipari és kisüzemi környezetben. Engedélyezett hőmérséklettartomány -10 C és 40 C között. Csak szilárd, teherbíró és egyenes talajon alkalmazható. Csak jól belátható és az üzemeltető által engedélyezett útvonalon alkalmazható. A jármű legfeljebb 8 % emelkedőre hajthat fel rakománnyal, és legfeljebb 16 % emelkedőre rakomány nélkül. Tilos a keresztben vagy átlósan történő haladás az emelkedőkön. A terhet az emelkedő oldalán kell szállítani. Részvétel részleges közforgalomban. A szélsőséges feltételek között történő alkalmazás esetén a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történő alkalmazás nem engedélyezett. 11

13 4 Az üzemeltető kötelezettségei Üzemeltető alatt az útmutatóban az a természetes vagy jogi személy értendő, aki a targoncát saját maga használja, vagy akinek megbízásából azt mások használják. Különleges esetekben (pl. lízingelés, kölcsönzés) az üzemeltető az a személy, akire a jelen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerződéses megállapodásnak megfelelően. Az üzemeltetőnek feltétlenül biztosítania kell, hogy a targoncát csak megfelelő módon használják úgy, hogy az ne jelentsen élet- vagy balesetveszélyt használójára, illetve harmadik személyre nézve. Emellett külön figyelmet kell fordítani a balesetmegelőzési előírások, egyéb biztonságtechnikai szabályok, valamint az üzemeltetési, karbantartási és javítási irányelvek betartására. Az üzemeltetőnek biztosítania kell, hogy az összes használó elolvassa és megértse a jelen üzemeltetési utasítást. ÉRTESÍTÉS A jelen üzemeltetési útmutató figyelmen kívül hagyásával jótállásunk megszűnik. Ugyanez érvényes, ha a gyártó egyetértése nélkül a vevő és/vagy valamely harmadik fél szakszerűtlen munkát végez a garancia tárgyán. 5 A rászerelt egységek és/vagy tartozékok felszerelése Tartozékok felszerelése Olyan kiegészítő felszerelések rá- illetve beépítése, amelyek hatással vannak a targonca működésére vagy kiegészítik ezeket a funkciókat, csak a gyártó írásos engedélye alapján történhet. Szükség esetén be kell szerezni a helyi hatóságok engedélyét. A hatóságok hozzájárulása azonban nem helyettesíti a gyártó engedélyét. 12

14 B A jármű leírása 1 Alkalmazási leírás Ez a targonca elektromos gyalogkíséretű emelőkocsi, amely választható fix vezetőállással vagy lehajtható vezetőállással. Ez a targonca egyenes talajon történő teherszállításra szolgál. Nyitott alsó résszel vagy keresztdeszkákkal rendelkező raklapokat a terhelt kerekek vagy görgős kocsik tartományán kívül képes felvenni. A névleges teherbírást az adattábla vagy a Qmax teherbírástábla tartalmazza. 13

15 2 A részegységek leírása és működésleírás 2.1 A részegységek áttekintése 1 2 3,4, Poz Megnevezés Poz Megnevezés 1 7 Behajtható biztonsági t Menetkapcsoló t oldaltámaszok 2 t Vezérlőkar 8 o Lehajtható vezetőállás 3 t Töltési állapot kijelző 9 Vezérlőkar magasságának o beállítása 4 o CanCode 10 t Fix vezetőállás o CanDis 11 t Támasztókerék o ISM 12 o Ütközésvédő 5 t Kapcsolózár 13 t Hajtókerék 6 t VÉSLEÁLLÍTÓ kapcsoló (főkapcsoló) t= alapkivitel o= opció 14

16 2.2 Működésleírás Biztonsági berendezések A targonca zárt, legömbölyített élekkel rendelkező körvonala lehetővé teszi a jármű biztos kezelését. A kerekeket stabil ütközésvédő borítja. A VÉSLEÁLLÍTÓ kapcsolóval veszélyes helyzetben valamennyi elektromos funkció gyorsan lekapcsolható. Hidraulikarendszer Az emelés és süllyesztés funkciókat a "teherfelvevő szerkezet emelés" és a "teherfelvevő szerkezet süllyesztés" gombbal lehet működtetni. Az emelés funkció bekapcsolásával elindul a szivattyúberendezés, és az olajtartályból az emelőhengerhez szállítja a hidraulika olajat. A vészleállítás biztonsági koncepciója A vészleállítást a menetvezérlés indítja. A kormányvezérlés rendszerállapot jelzést küld, amit a menetvezérlés felügyel. A jel kimaradása vagy hibák felismerése esetén automatikusan kiold a jármű fékje a leállás eléréséig. A kijelző ellenőrzőkijelzései kijelzik a vészleállást. A targonca minden egyes bekapcsolása után a rendszer öndiagnosztikát végez. Vezetőállás A haladási és emelési funkciók fogásváltás nélkül finoman kezelhetők. Vezérlőkar a targonca biztonságos irányításához. A targonca választás szerint fix vezetőállással vagy felhajtható vezetőállással és kihajtható oldaltámaszokkal szerelhető fel. Vezetőállás A haladási funkciót a rendszer csak akkor engedélyezi ismét, ha a vezető a vezetőálláson van. Hajtómű Rögzített háromfázisú motor hajtja a hajtókereket egy hengeres-kúpos fogaskerékhajtáson keresztül. Az elektronikus menetvezérlés gondoskodik a haladómű-motor fokozatmentes fordulatszám-szabályozásáról és ezáltal az egyenletes, zökkenésmentes megindulásról, erőteljes gyorsításról és az elektronikusan szabályozott, energiavisszanyerő fékezésről. A rakománytól és a környezettől függően 3 menetprogram közül választhat: a nagyteljesítményűtől az energiatakarékosig. Kormányzás A kormányzás rúddal történik. A kormánymozdulatokat a kormányvezérlés kormánymotoron keresztül továbbítja közvetlenül a forgatható csapágyazású hajtás fogaskoszorújára. A progresszív, elektromos kormányműnek köszönhetően a meghajtókerék 90 -os mozgatása már a vezérlőrúd 70 -os elforgatásával is elérhető. 15

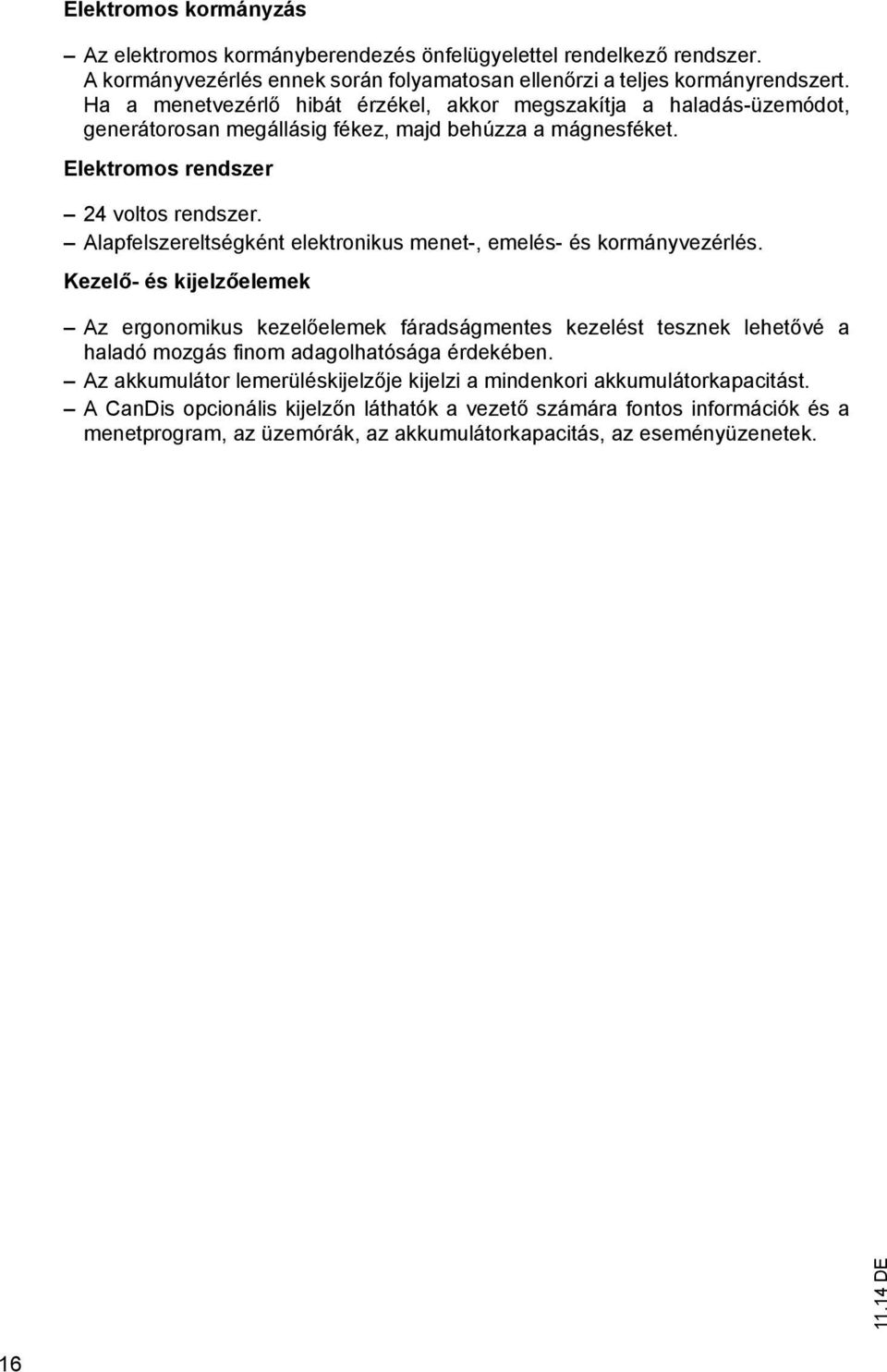

17 Elektromos kormányzás Az elektromos kormányberendezés önfelügyelettel rendelkező rendszer. A kormányvezérlés ennek során folyamatosan ellenőrzi a teljes kormányrendszert. Ha a menetvezérlő hibát érzékel, akkor megszakítja a haladás-üzemódot, generátorosan megállásig fékez, majd behúzza a mágnesféket. Elektromos rendszer 24 voltos rendszer. Alapfelszereltségként elektronikus menet-, emelés- és kormányvezérlés. Kezelő- és kijelzőelemek Az ergonomikus kezelőelemek fáradságmentes kezelést tesznek lehetővé a haladó mozgás finom adagolhatósága érdekében. Az akkumulátor lemerüléskijelzője kijelzi a mindenkori akkumulátorkapacitást. A CanDis opcionális kijelzőn láthatók a vezető számára fontos információk és a menetprogram, az üzemórák, az akkumulátorkapacitás, az eseményüzenetek. 16

18 3 Műszaki adatok Műszaki adatok feltüntetése a VDI 2198 szerint. A műszaki módosítás és kiegészítés joga fenntartva. 3.1 Teljesítményadatok ERE 225 Q Névleges teherbírás 2500 kg c Tehersúlyponttávolság standard villahossz esetén 600 mm Menetsebesség névleges terheléssel / névleges terhelés nélkül 9,5 / 12,5 km/h Emelési sebesség névleges teherrel / rakomány 0,05 / 0,06 m/s nélkül Süllyesztési sebesség teherrel / teher nélkül 0,055 / 0,04 m/s Max. kapaszkodó képesség (5 min) rakománnyal / rakomány nélkül 8,0 / 16,0 % 17

19 3.2 Méretek ERE 225 h 13 A villafogak csökkentett magassága 85 mm h 14 Fix vezetőállással rendelkező jármű mm 1254 / 1314 min./max. Lehajtható vezetőállással rendelkező mm 1158 / 1414 targonca min./max. h 3 Névleges emelés 122 mm l 2 Fix vezetőállással rendelkező 1243 mm targoncához 1) Fix vezetőállással rendelkező 834 mm targoncához 1) b 1 Jármű szélessége 770 mm y Tengelytávolság 2) 1482 mm m 2 Hasmagasság a tengelytáv közepén 30 mm b 5 Villák külső távolsága 510/540/670 mm e Villaszélesség 172 mm s Villavastagság 55 mm a Biztonsági távolság 200 mm Önsúly: Lásd a targonca típustábláját 1) függ a jármű kivitelétől és a kerettől, lásd a mindenkori méretrajz táblázatát 2) Méretek felfelé történő akkumulátorkivétellel Méretek oldalirányú akkumulátorkivétellel: +72,5 mm 18

20 3.2.1 A targonca méretrajza rögzített vezetőállással 19

21 Munkafolyosó szélessége ERE 225 Hosszúság, beleértve a villa hátoldalát I 2 = mm (fix vezetőállás) (minden adat mm-ben) l l 1 2) y 1)2) x 1) l 6 W a 1)2) l 1 = l 2 + l A st = W a + l 6 - x + a (hosszanti irányba felhelyezett raklap, a = 200 mm) A st 2) ) teherrész felemelve; ha teherrész leengedve: +53 mm 2) Méretek felfelé történő akkumulátorkivétellel Méretek oldalirányú akkumulátorkivétellel: +72,5 mm 20

22 3.2.2 Méretrajz: targonca lehajtható vezetőállással 21

23 Munkafolyosó szélessége ERE 225 Hosszúság, beleértve a villa hátoldalát I2 = 834 mm 2) (lehajtható vezetőhely) (minden adat mm-ben) l l 1 2) y 1)2) x 1) l 6 W a 1)2)3) l 1 = l 2 + l A st = W a + l 6 - x + a (hosszanti irányba felhelyezett raklap, a = 200 mm) A st 2)3) ) teherrész felemelve; ha teherrész leengedve: +53 mm 2) Méretek felfelé történő akkumulátorkivétellel Méretek oldalirányú akkumulátorkivétellel: +72,5 mm 3) Méretek együtthaladó üzemmód esetén: +384 mm 22

24 3.3 Tömeg 3.4 Kerékabroncs ERE 225 (fix vezetőállás) ERE 225 (lehajtható vezetőállás) Önsúly akkumulátor nélkül kg Tengelyterhelés terhelt állapotban 2150 / / 1187 kg elöl/hátul + akkumulátor Tengelyterhelés terhelés nélkül 160 / / 632 kg elöl/hátul + akkumulátor Az akkumulátor tömege (lásd "Akkumulátortípusok" oldalon 35) kg ERE 220 (fix vezetőállás) ERE 225 (lehajtható vezetőállás) Kerékméret hajtásnál 230 / / 77 Kerékméret teherrész 85 / / 110 Támasztókerék (kettős görgő) 140 X X 57 Kerekek, száma elöl / hátul (x = meghajtva) 1x +2/2 1x +2/2 23

25 3.5 EN szabványok Tartós zajszint ERE 225: 66 db(a) az EN szabvány szerint, az ISO 4871 szabvány előírásaival összhangban. A folyamatos zajszint szabvány szerinti átlagérték, amely figyelembe veszi a zajszintet menet közben, emelésnél és üresjáratban. A zajszintet a kezelő fülénél kell mérni. Vibráció ERE 225: 0,81 m/s² az EN szabvány szerint A kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerint a lineárisan összegzett, súlyozott gyorsulás függőleges irányban. A rezgésgyorsulás állandó sebesség mellett, küszöbön történő áthaladáskor kerül meghatározásra. A jármű számára egy alkalommal kerülnek kiszámításra ezek a mérési adatok, amelyeket nem szabad összekeverni a 2002/44/EK/Vibrációk című üzemeltetési irányelv szerinti, munkavállalókat érintő vibrációkkal. A gyártó a munkavállalókat érintő rezgések méréséhez különleges szolgáltatást kínál, (lásd "A munkavállalókat érő vibrációk mérése" oldalon 119). Elektromágneses összeférhetőség (EMC) A gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a statikus villamossággal kapcsolatos kisülésnek azen szabvány és az abban megnevezett normatív hivatkozások szerinti vizsgálatát. Az elektromos vagy elektronikus alkotóelemekben, és ezek elhelyezésében történő bárminemű változtatáshoz a gyártó írásbeli engedélye szükséges. 3.6 Alkalmazási feltételek Környezeti hőmérséklet -10 C és 40 Cközötti üzemeltetés esetén Szélsőséges hőmérséklet- vagy páratartalomváltozás melletti folyamatos használat esetén a targoncákhoz speciális felszereltség és engedély szükséges. A szélsőséges feltételek között történő alkalmazás esetén (pl. hűtőházi felhasználás) a targoncához speciális felszereltség és engedély szükséges. A robbanásveszélyes környezetben történő alkalmazás nem engedélyezett. 3.7 Villamos követelmények A gyártó igazolja az elektromos felszereltség méretezésére és gyártására vonatkozó követelmények betartását a targonca EN 1175 Targoncák biztonsága. Villamos követelmények szerinti, rendeltetésszerű használata esetén. 24

26 3.8 Jelölési helyek és típustáblák Qmax XXX kg Poz Megnevezés 14 Sorozatszám 15 Emelési pontok daruval történő rakodáshoz 16 Terhelhetőség Qmax 17 Típustábla, akkumulátor 18 Típusmegjelölés 19 Vizsgamatrica 20 Típustábla 25

27 Qmax XXX kg Poz Megnevezés 14 Sorozatszám 15 Emelési pontok daruval történő rakodáshoz 16 Terhelhetőség Qmax 17 Típustábla, akkumulátor 19 Vizsgamatrica 20 Típustábla 26

28 3.8.1 Típustábla Sz. Megnevezés Sz. Megnevezés 21 Típus 27 Gyártási év 22 Sorozatszám 28 Tehersúlypont távolsága mm-ben 23 Névleges teherbírás kg-ban 29 Hajtásteljesítmény 24 Akkumulátorfeszültség V-ban 30 Min./max. akkumulátorsúly kgban 25 Önsúly akkumulátor nélkül kg-ban 31 Gyártó 26 Opció 32 Gyártó logója A targoncára vonatkozó kérdés, ill. pótalkatrész rendelése esetén meg kell adni a sorozatszámot (22) A targonca terhelésdiagramja Qmax XXX kg 16 A terhelési diagram (16) a Q maximális teherbírást adja meg (kg-ban) a teherfelvevő szerkezet egyenletes terhelése esetén. 27

29 28

30 C Szállítás és első üzembe helyezés 1 Darus berakodás FIGYELMETETÉS! A daruval történő berakodás szakszerűtlen elvégzése balesetet okozhat Nem megfelelő emelőeszközök alkalmazása és azok szakszerűtlen használata esetén a targonca lezuhanhat a daruval történő berakodás közben. A targoncát emelés közben ne lökje meg, ill. ügyeljen arra, hogy csak ellenőrzött mozgást végezzen. Amennyiben szükséges, vezetőkötelek segítségével tartsa meg a targoncát. A targonca rakodását kizárólag emelőeszközök és emelőszerszámok kezelésére betanított személyek végezhetik. A daruval történő berakodás során viseljen biztonsági védőcipőt. Ne tartózkodjon a felemelt teher alatt. Ne lépjen be a veszélyzónába, ill. ne tartózkodjon a veszélyes területen. Csak megfelelő teherbírású emelőoszlopot szabad használni (a targonca súlyát lásd a típustáblán). A daru láncát csak az előírt emelési pontokon szabad rögzíteni oly módon, hogy biztosítsa elcsúszás ellen. A kötözőeszközöket csak az előírt terhelési irányban szabad alkalmazni. A darulánc kötözőeszközeit úgy kell elhelyezni, hogy emeléskor ne érintkezzenek semmilyen rászerelt alkatrésszel. A targonca daruval történő rakodása Előfeltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 49). Szükséges szerszám és anyag Emelőszerkezet Darulánc Eljárásmód Csatlakoztassa a daru láncát a kötési pontokon (15). A targonca most már készen áll a daruval történő berakodásra. 29

31 2 Szállítás FIGYELMETETÉS! Véletlenszerű elmozdulás szállítás közben A targonca szállítás közbeni szakszerűtlen rögzítése súlyos balesetet idézhet elő. A berakodást csak külön erre a feladatra kiképzett szakemberekkel szabad elvégezni a VDI 2700 és a VDI 2703 irányelv ajánlásai szerint. A rakomány biztosítását szolgáló intézkedések pontos meghatározását és végrehajtását minden egyes esetben elő kell írni. Teherautóval vagy pótkocsival történő szállítás esetén a járművet szakszerűen rögzíteni kell. A teherautónak, ill. a pótkocsinak rendelkeznie kell rögzítőgyűrűkkel. A targoncát ékekkel biztosítani kell a véletlenszerű elmozdulás ellen! Csak megfelelő névleges szilárdságú feszítő- vagy rögzítőhevedereket használjon. A targonca rögzítése szállításhoz Szükséges szerszám és anyag Feszítőhevederek/hevederek Eljárásmód Vezesse a targoncát a szállítójárműre. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 49). Csatlakoztassa a hevedereket (34) a targoncához, és feszítse meg megfelelően. A targonca most már készen áll a szállításra

32 3 Első üzembe helyezés VIGYÁAT! A járművet csak akkumulátorárammal szabad hajtani! Az egyenirányított váltóáram kárt okoz az elektronikus alkatrészekben. Az akkumulátor kábelcsatlakozásainak (úszókábel) rövidebbnek kell lenniük 6 m-nél, és legalább 50 mm²-es vezetékkeresztmetszettel kell rendelkezniük. Eljárásmód Ellenőrizze a felszerelés teljességét Szükség esetén szerelje be az akkumulátort, (lásd "Az akkumulátor ki- és beszerelése" oldalon 38) Töltse fel az akkumulátort,(lásd "Az akkumulátor feltöltése" oldalon 37) A targoncát most üzembe helyezheti, (lásd "A targonca üzembe helyezése" oldalon 47). ÉRTESÍTÉS Hűtőházi használatra felszerelt targoncák A hűtőházi használatra készült targoncák hűtőházi használatra alkalmas hidraulikaolajjal vannak feltöltve, és az emelőállványra szerelt védőablak helyett védőráccsal rendelkeznek. A hűtőházi használatra alkalmas hidraulikaolajjal feltöltött targonca hűtőházon kívüli üzemeltetése megnövelheti a süllyesztés sebességét. 31

33 32

34 D Akkumulátor - karbantartás, töltés, csere 1 A savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Karbantartó személyzet Az akkumulátor feltöltését, karbantartását és cseréjét csak erre a feladatra kiképzett szakember végezheti el. A fenti műveletek elvégzése során a jelen használati útmutató, valamint az elem gyártója és az elem töltőállomás előírásait egyaránt be kell tartani. Tűzvédelmi követelmények Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méteres körzetében nem tárolható gyúlékony anyag vagy szikrát keltő berendezés. A töltési helynek megfelelően szellőztetettnek kell lennie. A tűzvédelmi felszerelésnek rendelkezésre kell állnia. Az akkumulátor karbantartása Tartsa tisztán és szárazon az akkumulátor cellafedeleit. Gondoskodjon arról, hogy a sarkok és a kábelsaruk tiszták legyenek, vékonyan kenje be azokat póluszsírral, és erősen húzza meg a csavarokat. VIGYÁAT! Az akkumulátorház fedelének lezárása előtt gondoskodjon arról, hogy az akkumulátorkábel ne sérülhessen meg. A kábelek sérülése rövidzárlatot okozhat. Az akkumulátor ártalmatlanítása Az elhasználódott akkumulátorokat csak az országos környezetvédelmi rendelkezések, vagy a hulladékkezelésről szóló törvények figyelembe vételével és betartásával szabad ártalmatlanítani. Az ártalmatlanítás során feltétlenül figyelembe kell venni a gyártó által megadott adatokat. 33

35 FIGYELMETETÉS! Az akkumulátorok kezelése során előforduló baleset- és sérülésveszély Az akkumulátorok oldott savat tartalmaznak, amely mérgező és maró anyag. Feltétlenül kerülje a közvetlen érintkezést az akkumulátorsavval. Az elhasználódott akkumulátorsavat az előírásoknak megfelelően ártalmatlanítsa. Az akkumulátoron végzett munkák során feltétlenül viseljen védőruházatot és védőszemüveget. Ne engedje, hogy az akkumulátorsav bőrre, ruházatra vagy szembe kerüljön, szükség esetén pedig öblítse ki az akkumulátorsavat bőséges mennyiségű tiszta vízzel. Személyi sérülés esetén (pl. ha az akkumulátorsav szembe kerül vagy bőrrel érintkezik) azonnal forduljon orvoshoz. A kiömlött akkumulátorsavat bő vízzel azonnal semlegesítse. Csak zárt akkumulátorteknővel ellátott akkumulátort szabad használni. Tartsa be a törvényi előírásokat. FIGYELMETETÉS! A nem megfelelő, Jungheinrich által a targoncában történő használatra nem jóváhagyott akkumulátorok használata veszélyes Az akkumulátorok kialakítása, tömege és méretei nagy mértékben befolyásolják a targonca üzemkészségét, különös tekintettel az állékonyságra és teherbírásra. A nem megfelelő, a targoncában történő használatra a Jungheinrich által nem engedélyezett akkumulátorok használata az energia-visszatáplálás során ronthatja a targonca fékezési tulajdonságait, valamint jelentős károkat okozhat az eletkronikus vezérlésben. A Jungheinrich által nem engedélyezett akkumulátorok targoncában történő használata balesetveszélyes és növeli a személyi sérülések kockázatát! A targoncában csak a gyártó által engedélyezett akkumulátort szabad használni. Az akkumulátor felszereltségében történő változtatás csak a gyártó hozzájárulásával engedélyezett. Az akkumulátor cseréjénél, ill. beszerelésénél ügyeljen arra, hogy az akkumulátor az akkumulátortérben stabilan feküdjön fel. A gyártó által nem engedélyezett akkumulátorok használata nem javasolt. Mielőtt az akkumulátoron bármilyen munkát végezne, a targoncát biztonságosan le kell parkolnia ((lásd "A targonca biztonságos parkolása" oldalon 49)). 34

36 2 Akkumulátortípusok A kiviteltől függően a targoncák különböző akkumulátortípusokkal vannak felszerelve. A következő táblázat az alapkiépítés szerinti akkumulátorkapacitás értékeinek kombinációját mutatja: Teknő típusa Akkumulátortípus Kapacitás Tömeg ERE L teknő 24 V - akkumulátor 624X284X627 mm (HXSXM) 3 EPzS 375 Ah 302 kg ERE L teknő oldalirányú akkumulátorkivétel ERE L teknő, magas oldalirányú akkumulátorkivétel 24 V - akkumulátor 624X284X627 mm (HXSXM) 24V - akkumulátor 624X284X627 mm (HXSXM) 24 V - akkumulátor 624X284X627 mm (HXSXM) 24 V - akkumulátor 624X284X627 mm (HXSXM) 24V - akkumulátor 624X284X627 mm (HXSXM) 24 V - akkumulátor 798X212X627 mm (HxSzxM) 3 EPzV 300 Ah gondozásmentes 3 PzW 330 Ah - gondozásmentes EPzS 450 Ah HX 3 EPzV 300 Ah gondozásmentes 3 PzW 330 Ah - gondozásmentes kg 288 kg 302 kg 302 kg 288 kg 3 EPzS 465 Ah 370 kg Az akkumulátor súlya az akkumulátor típustábláján található. A szigeteletlen pólusú akkumulátorok pólusait csúszásgátló szigetelőanyaggal kell lefedni. 35

37 3 Az akkumulátor hozzáférhetővé tétele VIGYÁAT! Becsípődésveszély A fedél/burkolat behelyezésekor gondoskodjon arról, hogy semmi ne legyen a fedél/burkolat és a targonca között. FIGYELMETETÉS! A rögzítetlen targonca balesetveszélyes A targonca emelkedőn, vagy felemelt teherfelvevő szerkezettel történő leparkolása veszélyes, és alapvetően nem megengedett. A targoncát csak sík területen parkolja le. Különleges esetben biztosítsa a targoncát pl. ékekkel. Az emelőállványt és az emelővillát mindig teljesen engedje le. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. Előfeltételek A targoncát vízszintes területen parkolja le. Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 49) Eljárásmód Nyomja le a VÉSLEÁLLÍTÓ kapcsolót (6). Fogja meg az akkumulátorház fedelét (35) a mélyedésnél (36) fogva hajtsa fel és fordítsa át. Az akkumulátordugasz és az akkumulátorrögzítés most már hozzáférhető 36

38 4 Az akkumulátor feltöltése FIGYELMETETÉS! Robbanásveszély a töltéskor keletkező gázok miatt Az akkumulátor töltés közben oxigénből és hidrogénből álló elegyet (durranógázt) bocsát ki. A gázfejlődés kémiai folyamat. Ez a gázelegy rendkívül robbanásveszélyes, és tilos meggyújtani. Az akkumulátortöltő állomás töltőkábelének az akkumulátordugaszhoz történő csatlakoztatása, ill. az onnan történő leválasztása csak kikapcsolt állapotú jármű és töltőállomás mellett történhet. A töltőkészülék feszültségének és töltési kapacitásának az akkumulátor paramétereihez kell igazodnia. A töltési folyamat elindítása előtt ellenőrizze az összes kábel- és dugaszos csatlakozó épségét. Gondoskodjon a targonca feltöltésére szolgáló helyiség megfelelő szellőztetéséről. A töltési folyamat során a megfelelő szellőzés érdekében tartsa nyitva az akkumulátorház fedelét, az akkumulátorcellák felületét pedig tegye szabaddá. Az akkumulátorok kezelése során tilos a nyílt láng használata és a dohányzás. A targonca töltésre kijelölt parkolási helyének legalább 2 m méretű körzetében nem tárolható gyúlékony anyag vagy szikrát keltő berendezés. A tűzvédelmi felszerelésnek rendelkezésre kell állnia. Ne helyezzen semmilyen fémből készült tárgyat az akkumulátorra. Az akkumulátor és a töltőállomás gyártójának biztonsági előírásait feltétlenül be kell tartani. Az akkumulátor feltöltése Előfeltételek Tegye hozzáférhetővé az akkumulátort, (lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 36). Eljárásmód Válassza le az akkumulátordugaszt (37) a járműdugaszról. Kösse össze az akkumulátordugaszt (37) a fixen felszerelt töltőkészülék töltőkábelével (38). Indítsa el a töltési folyamatot a töltőkészülék üzemeltetési útmutatójának megfelelően. Ekkor folyamatban van az akkumulátor töltése

39 Az akkumulátortöltés befejezése, üzemkész állapot létrehozása ÉRTESÍTÉS A töltési folyamat megszakításakor nem áll rendelkezésre a teljes akkumulátorkapacitás Előfeltételek Az akkumulátortöltés teljesen befejeződött. Eljárásmód Fejezze be a töltési folyamatot a töltőkészülék üzemeltetési útmutatójának megfelelően. Válassza le az akkumulátordugaszt a töltőkészülékről. Csatlakoztassa az akkumulátordugaszt a targoncához. A jármű ismét üzemkész 5 Az akkumulátor ki- és beszerelése FIGYELMETETÉS! Az akkumulátor ki- és beszerelése során fennálló veszélyek Az akkumulátor ki- és beszerelése során az akkumulátor súlya és az akkumulátorsav zúzódásos, ill. marásos sérüléseket okozhat. A jelen fejezetben szereplő, "Savas akkumulátorok kezelésére vonatkozó biztonsági rendelkezések" c. szakasz elõírásait be kell tartani. Az akkumulátor ki- és beszerelése során viseljen biztonsági védőcipőt. Csak szigetelt cellákkal és szigetelt póluscsatlakozókkal felszerelt akkumulátorokat használjon. Az akkumulátor kicsúszásának elkerülése érdekében a targoncát vízszintes helyzetben parkolja le. Akkumulátorcserét csak megfelelő teherbírású darulánccal végezzen. A művelet során csak akkumulátorcseréhez engedélyezett felszereléseket használjon (akkumulátorcserélő állvány, akkumulátorcserélő állomás, stb.). Ügyeljen arra, hogy az akkumulátor a targonca akkumulátorterében stabilan feküdjön fel. 38

40 5.1 Az akkumulátor felfelé történő kivétele Az akkumulátor kiszerelése Előfeltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 49). Tegye hozzáférhetővé az akkumulátort, (lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 36). Eljárásmód Válassza le az akkumulátordugaszt a járműdugaszról. Az akkumulátorkábelt rakja le úgy az akkumulátortartóra, hogy az akkumulátor kihúzásakor ne nyírja el. Az akkumulátor biztosítékának csavarját (40) meg kell oldani és az akkumulátor biztosítékát (39) el kell távolítani. Csatlakoztassa a daruláncot a szemekhez (41). A darunak függőlegesen kell húznia. A darulánc horog semmiképpen sem eshet az akkumulátorcellákra. Az akkumulátort felfelé húzza ki az akkumulátortérből. Ezzel befejezte az akkumulátor kiszerelését. A beszerelés fordított sorrendben történik; ennek során ügyeljen az akkumulátor megfelelő beszerelési helyzetére és helyes csatlakoztatására. Csavar meghúzási nyomatéka (40): 45 Nm

41 5.2 Az akkumulátor kivétele oldalirányba VIGYÁAT! Becsípődésveszély Az akkumulátor oldalirányú ki- és beszerelése során becsípődés veszélye áll fenn. Az akkumulátor ki- és beszerelése során ne nyúljon az akkumulátor és a keret közé! Az akkumulátor kiszerelése Előfeltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 49). Tegye hozzáférhetővé az akkumulátort, (lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 36). 42 Szükséges szerszám és anyag Akkumulátorcserélő állomás/ akkumulátor kocsi Eljárásmód Válassza le az akkumulátordugaszt (37) a járműdugaszról. Nyissa ki az akkumulátorzárat (42). Állítsa az akkumulátorcserélő állomást / akkumulátor kocsit oldalra, a targonca mellé. Az akkumulátorreteszt fordítsa át ütközésig. Óvatosan tolja át az akkumulátort a targoncából az akkumulátorcserélő állomásra / az akkumulátor kocsira. Ezzel befejezte az akkumulátor kiszerelését. Az akkumulátor beszerelése Előfeltételek Biztonságosan parkolja le a targoncát, (lásd "A targonca biztonságos parkolása" oldalon 49). Tegye hozzáférhetővé az akkumulátort, (lásd "Az akkumulátor hozzáférhetővé tétele" oldalon 36). 42 Eljárásmód A beszerelés fordított sorrendben történik; ennek során ügyeljen az akkumulátor megfelelő beszerelési helyzetére és helyes csatlakoztatására. 40

42 E Kezelés 1 A targonca kezelésére vonatkozó biztonsági rendszabályok Vezetői jogosultság A targoncát csak olyan személy használhatja, aki képesítést kapott a targoncavezetésre, az üzemeltetőnek vagy megbízottjának a vezetésben és a rakományok kezelésében szerzett képességéről számot adott, és akit kimondottan megbíztak a targoncavezetéssel adott esetben be kell tartani a nemzeti előírásokat. A gépkezelő jogai, kötelességei és viselkedése A gépkezelőnek ismernie kell jogait és kötelességeit, a targonca kezelésére vonatkozóan megfelelő képzésben kell részesülnie, és tisztában kell lennie a jelen üzemeltetési útmutató tartalmával. A kezelőnek meg kell kapnia a szükséges jogosultságokat. A gyalogvezérlésű szintenjáró szállítógépek kezelésénél biztonsági védőcipőt kell viselni. Jogosulatlan használat tilalma Munkaidő alatt a targoncáért a gépkezelő felelős. Meg kell akadályoznia, hogy jogosulatlan személy vezesse vagy működtesse a targoncát. Tilos a targoncával személyeket szállítani vagy emelni. Károsodás és meghibásodás A targoncán vagy annak tartozékain észlelt sérüléseket és egyéb meghibásodásokat azonnal tudatni kell a felügyelettel megbízott személlyel. Ha a targonca nem működik biztonságosan (pl. kopott a gumi vagy hibás a fék), akkor azzal mindaddig tilos dolgozni, míg a hibát megfelelõen el nem hárították. Javítások Külön képzés és felhatalmazás nélkül a gépkezelőnek tilos bármilyen javítást vagy átalakítást végeznie a targoncán. Semmilyen körülmények között sem változtathatja meg a biztonsági felszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. 41

43 Veszélyzóna FIGYELMETETÉS! Baleset- és sérülésveszély a targonca veszélyzónájában Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca, annak teherfelvevő szerkezete (például az emelővilla vagy a rászerelt egységek) vagy a szállított rakomány haladó, illetve emelő mozgása miatt. Ez magában foglalja az esetlegesen lezuhanó rakomány vagy leeresztett / lezuhanó felszerelés által érintett területrészeket is. Az illetéktelen személyeket fel kell szólítani a veszélyzóna elhagyására. Személyek veszélyeztetésének esetén idõben figyelmeztetõ jelzést kell adni. A targoncát azonnal meg kell állítani, ha a jogosulatlan személy felszólítás ellenére sem hagyta el a veszélyzónát. Biztonsági eszközök és figyelmeztető feliratok A jelen üzemeltetési leírásban leírt biztonsági eszközök, figyelmeztető táblák ((lásd "Jelölési helyek és típustáblák" oldalon 25)) és utasítások figyelembe vétele minden esetben kötelező. 42

44 2 A kijelző- és kezelőelemek leírása , 50, 51,

45 Poz Kezelő-, ill. kijelzőelem Funkció 1 Menetkapcsoló t Menetirány és sebesség szabályozása. 2 Vezérlőkar ( fix t A targonca kormányzására szolgál. vezetőállással rendelkező kivitel) Vezérlőrúd ( fix o A targonca kormányzására szolgál. vezetőállással rendelkező kivitel, állítható magasságú, külső magas L-teknő) Elfordítható rúd ( lehajtható vezetőállással t A targonca kormányzására szolgál. A targonca fékezése,(lásd "Fékek" oldalon 56). rendelkező kivitel ) 3 Töltési állapot kijelzése t Az akkumulátor töltési állapota 4 CanCode o Helyettesíti a kapcsolózárat A targonca engedélyezése a megfelelő kód beírásával Menetprogram kiválasztása Kódbeállítás Paraméterek beállítása 5 Kapcsolózár t A targonca aktiválása a vezérlőfeszültség bekapcsolásával A kulcs kihúzásával biztosíthatja, hogy a targoncát illetéktelenek ne kapcsolják be 6 VÉSLEÁLLÍTÓ kapcsoló 7 Behajtható biztonsági kengyel ( felhajtható vezetőállással rendelkező kivitel) t t Megszakítja az akkumulátorhoz vezető csatlakozást Valamennyi elektromos funkció kikapcsol és a targonca lefékeződik Biztonsági oldaltámasz behajtva, terhelt, kihajtott vezetőállással: a menetsebesség max. 6 km/h-ra korlátozódik. 8 Lehajtható vezetőállás t Gyalogkíséretű üzemmód Vezetőállás felső helyzetben: a gyalogvezérlésű menetsebesség max. 4,0 km/h-ra korlátozódik. Együtthaladó üzemmód, a vezetőhely biztonsági vészkapcsoló funkcióval rendelkezik: Vezetőállás alsó állásban és terheletlen állapotban: haladás funkció zárolva. Vezetőállás alsó helyzetben és a kezelő rajta áll (mindkét oldaltámaszt teljesen ki vagy be kell hajtani): haladás funkció engedélyezve. 44

46 Poz Kezelő-, ill. kijelzőelem Funkció 43 Merev biztonsági kengyel t Csak együtthaladás lehetséges. ( fix vezetőállással rendelkező kivitel ) 44 Testvédő kapcsoló t Biztonsági funkció Fix vezetőállással rendelkező kivitel : a targonca lefékeződik. Lehajtható vezetőállással rendelkező jármű Gyalogvezérlésű üzemmód: Megnyomására a targonca kb. 3 másodpercig halad a villa irányába. Ezután bekapcsol a rögzítőfék. A targonca mindaddig kikapcsolt állapotban marad, amíg a menetkapcsolót semleges helyzetbe nem állították. Együtthaladó üzemmód: Funkció nélkül (opcionálisan ugyanaz a funkció lehetséges, mint gyalogvezérlésű üzemmódban) 45 Süllyesztés t Az emelőberendezést leengedi. nyomógomb 46 Emelés nyomógomb t Felemeli az emelőberendezést. 47 Figyelmeztető jelzés gomb (kürt) t Figyelmeztető jelzés gomb 48 Fix vezetőállás (rálépéskor az összes funkció engedélyezve) t csak együtthaladás, a vezetőállás biztonsági kapcsoló funkcióval rendelkezik: Kezelőplatform terhelve: Engedélyezi a haladást és valamennyi funkciót. Biztonsági vészkapcsoló terheletlen: a jármű leállásig lassul. 49 Oldalsó ütközésvédő t Vezető védelme 50 CanDis o Jelzőműszer akkumulátor töltési állapotának meghatározásához Üzemórák Figyelmeztető üzenetek Paraméterbeállítások 51 ISM o Helyettesíti a kapcsolózárat A targonca engedélyezése kártyával vagy transzponderrel Az üzemkész állapot kijelzése Rögzíti az üzemeltetési adatokat Adatcsere kártyával vagy transzponderrel t = alapfelszereltség o = extra tartozék 45

47 2.1 Akkumulátor lemerülésjelző Ha a targoncát a kapcsolózárral, a kódzárral-dal vagy az ISM-mel aktiválja, a kijelzőn megjelenik akkumulátor töltöttségi állapota. A LED színjelzései (52) a következő állapotokat jelzik ki: 52 A LED színe Kapacitástartalék zöld % narancssárga % zöld/narancssárga villog. 1Hz % piros 0-20 % Ha a LED pirosan világít, akkor már nem lehetséges a rakományegységek emelése. Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70 %-os töltéssel rendelkezik. Ha a LED pirosan villog és a targonca nem üzemkész, akkor értesíteni kell a gyártó szervizét. A piros villogás a járművezérlés kódja. A villogás módja jelzi a hiba fajtáját. 46

48 3 A targonca üzembe helyezése 3.1 A napi üzembe vétel előtti ellenőrzések és tevékenységek FIGYELMETETÉS! A targoncán vagy a kiegészítő eszközön (egyedi felszereltség) keletkező sérülések balesetekhez vezethetnek. Amennyiben az alábbi ellenőrzések során sérülések vagy egyéb hibák állapíthatók meg a targoncán vagy a kiegészítő eszközökön (egyedi felszereltségek), a targoncát a szabályszerű helyreállításig tilos használni. A felfedezett hibákat haladéktalanul közölje felettesével. A meghibásodott targoncát jelölje meg és helyezze üzemen kívül. A targoncát csak a hiba azonosítása és megszüntetése után szabad ismét üzembe helyezni. A napi üzembe helyezés előtti ellenőrzés végrehajtása Eljárásmód Ellenőrizze a teljes járművet kívülről, hogy nincs-e rajta sérülés vagy szivárgási hely. A sérült tömlőket feltétlenül cserélje ki. Ellenőrizze az akkumulátor rögzítését és a kábelcsatlakozók épségét és feszességét. Ellenőrizze az akkumulátordugasz szilárdságát. Ellenőrizze, hogy a teherfelvevő szerkezet nem rendelkezik-e olyan látható hibával, mint például repedés, meghajlott vagy erősen kopott villa. Ellenőrizze a hajtókerék és a teherkerekek épségét. Ellenőrizze a táblák és a jelzések olvashatóságát és teljességét, (lásd "Jelölési helyek és típustáblák" oldalon 25). Ellenőrizze a VÉSLEÁLLÍTÓ kapcsoló működését. Ellenőrizze a vezérlőkar visszatérítő funkciójának (vezérlőkar csillapítás) működését. A működtetést követően ellenőrizze a kezelőszervek alaphelyzetbe történő automatikus visszatérését. Ellenőrizze a figyelmeztető jelzés működését. Ellenőrizze a fék működését. Ellenőrizze a ráfutás elleni biztosító nyomógomb működését. 47

49 3.2 Üzemkész állapot létrehozása A targonca bekapcsolása Előfeltételek A napi üzembe vétel előtti ellenőrzések és tevékenységek végrehajtása, (lásd "A napi üzembe vétel előtti ellenőrzések és tevékenységek" oldalon 47). Eljárásmód Lépjen fel a vezetőállásra (48, 8). A VÉSLEÁLLÍTÓ kapcsolót (6) húzza ki. Kapcsolja be a targoncát, ehhez: Dugja a kulcsot a kapcsolózárba (53) és fordítsa el ütközésig jobbra I állásba vagy CANCODE (4,o) esetén írja be az engedélyező kódot, (lásd "CanCode kezelőbillentyűzet" oldalon 65). Ellenőrizze a figyelmeztető jelzés (47) nyomógomb működését. Ellenőrizze a menetkapcsoló működését (1). Ellenőrizze a kormánymű működését. A targonca üzemkész állapotban van FIGYELMETETÉS! A járműre történő felszálláskor és a jármű elhagyásakor ne működtesse a menetkapcsolót vagy a gyalogvezérlés gombot (o). A CANDIS kijelzőműszer (50(o)) kijelzi a mindenkori akkumulátorkapacitást , 50 48

50 3.3 A targonca biztonságos parkolása FIGYELMETETÉS! A rögzítetlen targonca balesetveszélyes A targonca bekapcsolt fék nélkül emelkedőn, vagy felemelt rakománnyal, ill. felemelt teherfelvevő szerkezettel történő leparkolása veszélyes, és alapvetően nem megengedett. A targoncát csak sík területen parkolja le. Különleges esetben a targoncát pl. ékekkel biztosítsa. Az emelővillát mindig teljesen engedje le. A parkolás helyét úgy válassza meg, hogy a leeresztett villák senkinek ne okozzanak sérülést. A targoncát parkolja le biztonságosan Eljárásmód A teherfelvevő szerkezetet teljesen engedjük le. A meghajtókereket forgassa "egyenes helyzetbe". Állítsa a rudat egyenes helyzetbe. A kapcsolózárat kapcsolja ki és a kulcsot húzza ki. CanCode esetén nyomja meg az O gombot. ISM esetén nyomja meg a piros gombot. Nyomja meg a VÉSLEÁLLÍTÓ kapcsolót. A targoncát leállította. 3.4 Akkumulátortöltés-felügyelet Az akkumulátor töltöttségét mutató kijelző / lemerülésfigyelő alapbeállítása standard akkumulátorra vonatkozik. Karbantartást nem igénylő, ill. speciális akkumulátorok esetén a lemerülésfigyelő kijelzési és lekapcsolási pontjait hivatalos szakszemélyzettel kell beállíttatni. Ha a beállítást nem végzik el, akkor az akkumulátor mélykisülés miatt megrongálódhat. A maradékkapacitás túllépése esetén az emelő működése kikapcsol. Megjelenik a megfelelő kijelzés (52). Az emelési funkciót a rendszer csak akkor engedélyezi ismét, ha a csatlakoztatott akkumulátor legalább 70%-os töltéssel rendelkezik. 49

51 4 Munkavégzés a targoncával 4.1 A targonca vezetésére vonatkozó biztonsági rendszabályok Közlekedési útvonalak és munkaterületek Csak a közlekedés számára engedélyezett útvonalakon szabad a járművel mozogni. Illetéktelen személy nem léphet be a munkaterületre. A terhet csak a külön e célra kijelölt helyen szabad tárolni. A targoncát kizárólag olyan munkaterületen szabad mozgatni, ahol elegendő világítás van, hogy ne veszélyeztessen személyeket és anyagokat. A targonca elégtelen fényviszonyok mellett történő üzemeltetéséhez extra felszereltség szükséges. VESÉLY! A közlekedőutakon a felületi és pontszerű terhelések megengedett értékét túllépni tilos. A beláthatatlan helyeken egy segítő személy jelzései alapján kell haladni. A vezetőnek biztosítania kell, hogy a ki- és berakodási folyamat alatt ne távolítsák el vagy ne lazuljon meg a rakodórámpa / rakodóhíd. Vezetés közbeni viselkedés A vezetőnek a haladási sebességet a helyi adottságoknak megfelelően kell megválasztania. A sebességet le kell csökkenteni, ha például kanyarodik, szűk átjárón halad át vagy ezek mellett halad el, illetve lengőajtón halad át, valamint ha nem belátható szakaszon közlekedik. A vezetőnek mindig megfelelő féktávolságot kell tartania az előtte haladó járműtől, folyamatosan uralnia kell a targoncát. Tilos a hirtelen megállás (kivéve vészhelyzetben), a gyors fordulás, valamint az előzés veszélyes vagy nem belátható területeken. Tilos kihajolni vagy kinyúlni a munka- és kezelőterületről. Beláthatóság haladás közben A vezető a haladási irányba nézzen, amely irányba folyamatosan tiszta, akadálytalan kilátással kell rendelkeznie. Ha a szállított rakomány korlátozza a kilátást, haladjon a targoncával úgy, hogy a rakomány hátul helyezkedjen el. Amennyiben ez nem lehetséges, külön személyt kell igénybe vennie a targonca irányításához, aki a jármű mellett haladva belátja a haladási útvonalat, és ezzel egyidejűleg a vezetővel is szemkontaktusban tud maradni. Ilyenkor csak lépésben, különös óvatossággal haladjon. A szemkontaktus elvesztésekor azonnal állítsa meg a targoncát. Emelkedőn és lejtőn történő haladás Ferde vagy lejtős szakaszon csak akkor lehet áthaladni a targoncával, ha az kijelölt közlekedési út, valamint felülete tiszta, nem csúszós, és ha a targonca műszaki jellemzői lehetővé teszik a biztonságos áthaladást. Ennek során a rakomány mindig az emelkedő irányába helyezkedjen el. Ferde, illetve lejtős szakaszon megfordulni, átlós irányban haladni, valamint azon leparkolni tilos. Lejtős szakaszon csak csökkentett sebességgel szabad haladni, és folyamatosan fel kell készülni a jármű fékezésére. 50
