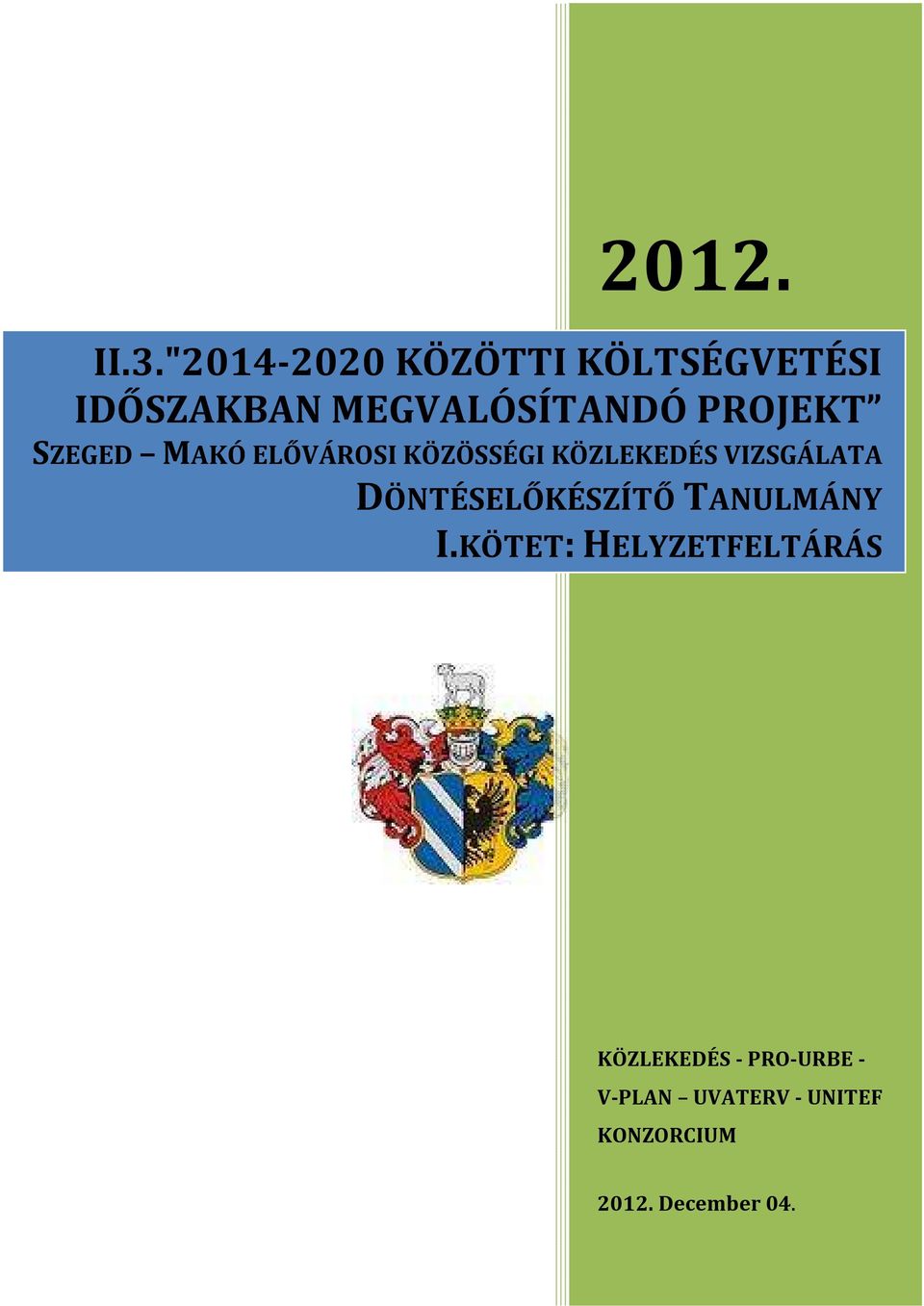

1 2012. II.3." KÖZÖTTI KÖLTSÉGVETÉSI IDŐSZAKBAN MEGVALÓSÍTANDÓ PROJEKT SZEGED MAKÓ ELŐVÁROSI KÖZÖSSÉGI KÖZLEKEDÉS VIZSGÁLATA DÖNTÉSELŐKÉSZÍTŐ TANULMÁNY I.KÖTET: HELYZETFELTÁRÁS KÖZLEKEDÉS - PRO-URBE - V-PLAN UVATERV - UNITEF December 04.

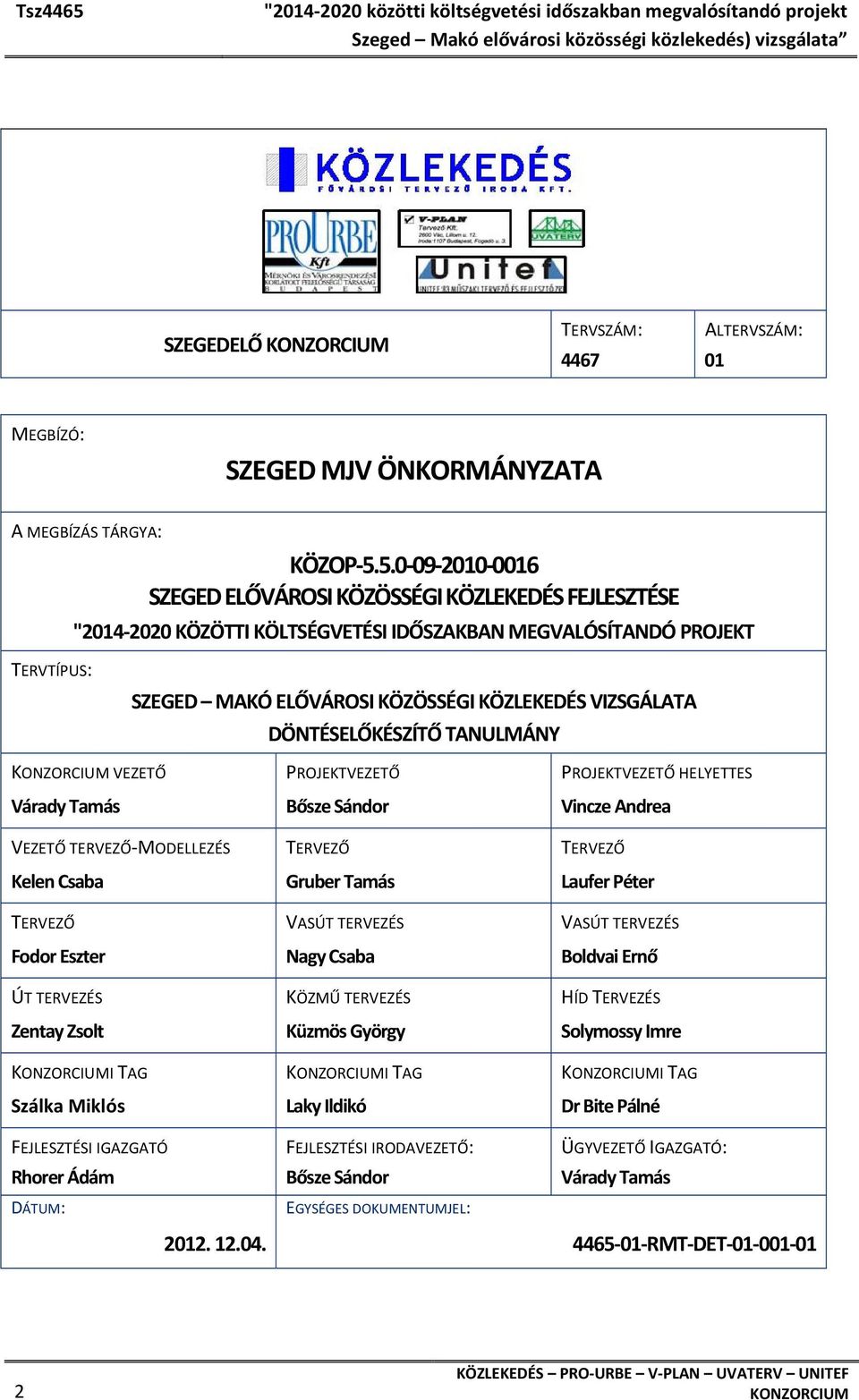

2 SZEGEDELŐ TERVSZÁM: 4467 ALTERVSZÁM: 01 MEGBÍZÓ: SZEGED MJV ÖNKORMÁNYZATA A MEGBÍZÁS TÁRGYA: KÖZOP SZEGED ELŐVÁROSI KÖZÖSSÉGI KÖZLEKEDÉS FEJLESZTÉSE " KÖZÖTTI KÖLTSÉGVETÉSI IDŐSZAKBAN MEGVALÓSÍTANDÓ PROJEKT TERVTÍPUS: SZEGED MAKÓ ELŐVÁROSI KÖZÖSSÉGI KÖZLEKEDÉS VIZSGÁLATA DÖNTÉSELŐKÉSZÍTŐ TANULMÁNY VEZETŐ Várady Tamás VEZETŐ TERVEZŐ MODELLEZÉS Kelen Csaba TERVEZŐ Fodor Eszter ÚT TERVEZÉS Zentay Zsolt I TAG Szálka Miklós FEJLESZTÉSI IGAZGATÓ Rhorer Ádám DÁTUM: PROJEKTVEZETŐ Bősze Sándor TERVEZŐ Gruber Tamás VASÚT TERVEZÉS Nagy Csaba KÖZMŰ TERVEZÉS Küzmös György I TAG Laky Ildikó FEJLESZTÉSI IRODAVEZETŐ: Bősze Sándor EGYSÉGES DOKUMENTUMJEL: PROJEKTVEZETŐ HELYETTES Vincze Andrea TERVEZŐ Laufer Péter VASÚT TERVEZÉS Boldvai Ernő HÍD TERVEZÉS Solymossy Imre I TAG Dr Bite Pálné ÜGYVEZETŐ IGAZGATÓ: Várady Tamás RMT DET

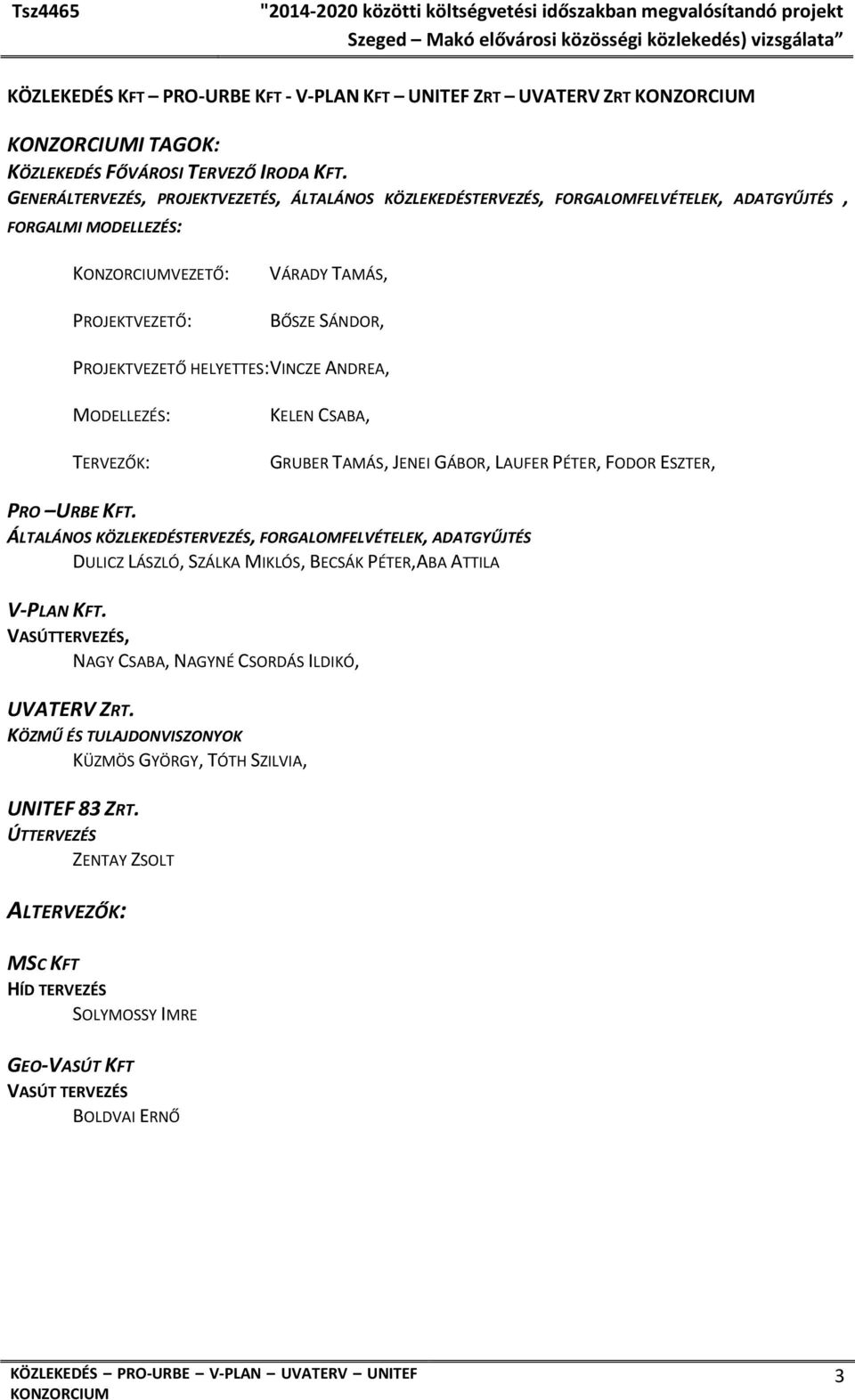

3 KÖZLEKEDÉS KFT PRO URBE KFT V PLAN KFT UNITEF ZRT UVATERV ZRT I TAGOK: KÖZLEKEDÉS FŐVÁROSI TERVEZŐ IRODA KFT. GENERÁLTERVEZÉS, PROJEKTVEZETÉS, ÁLTALÁNOS KÖZLEKEDÉSTERVEZÉS, FORGALOMFELVÉTELEK, ADATGYŰJTÉS, FORGALMI MODELLEZÉS: VEZETŐ: PROJEKTVEZETŐ: VÁRADY TAMÁS, BŐSZE SÁNDOR, PROJEKTVEZETŐ HELYETTES: VINCZE ANDREA, MODELLEZÉS: TERVEZŐK: KELEN CSABA, GRUBER TAMÁS, JENEI GÁBOR, LAUFER PÉTER, FODOR ESZTER, PRO URBE KFT. ÁLTALÁNOS KÖZLEKEDÉSTERVEZÉS, FORGALOMFELVÉTELEK, ADATGYŰJTÉS DULICZ LÁSZLÓ, SZÁLKA MIKLÓS, BECSÁK PÉTER,ABA ATTILA V PLAN KFT. VASÚTTERVEZÉS, NAGY CSABA, NAGYNÉ CSORDÁS ILDIKÓ, UVATERV ZRT. KÖZMŰ ÉS TULAJDONVISZONYOK KÜZMÖS GYÖRGY, TÓTH SZILVIA, UNITEF 83 ZRT. ÚTTERVEZÉS ZENTAY ZSOLT ALTERVEZŐK: MSC KFT HÍD TERVEZÉS SOLYMOSSY IMRE GEO VASÚT KFT VASÚT TERVEZÉS BOLDVAI ERNŐ 3

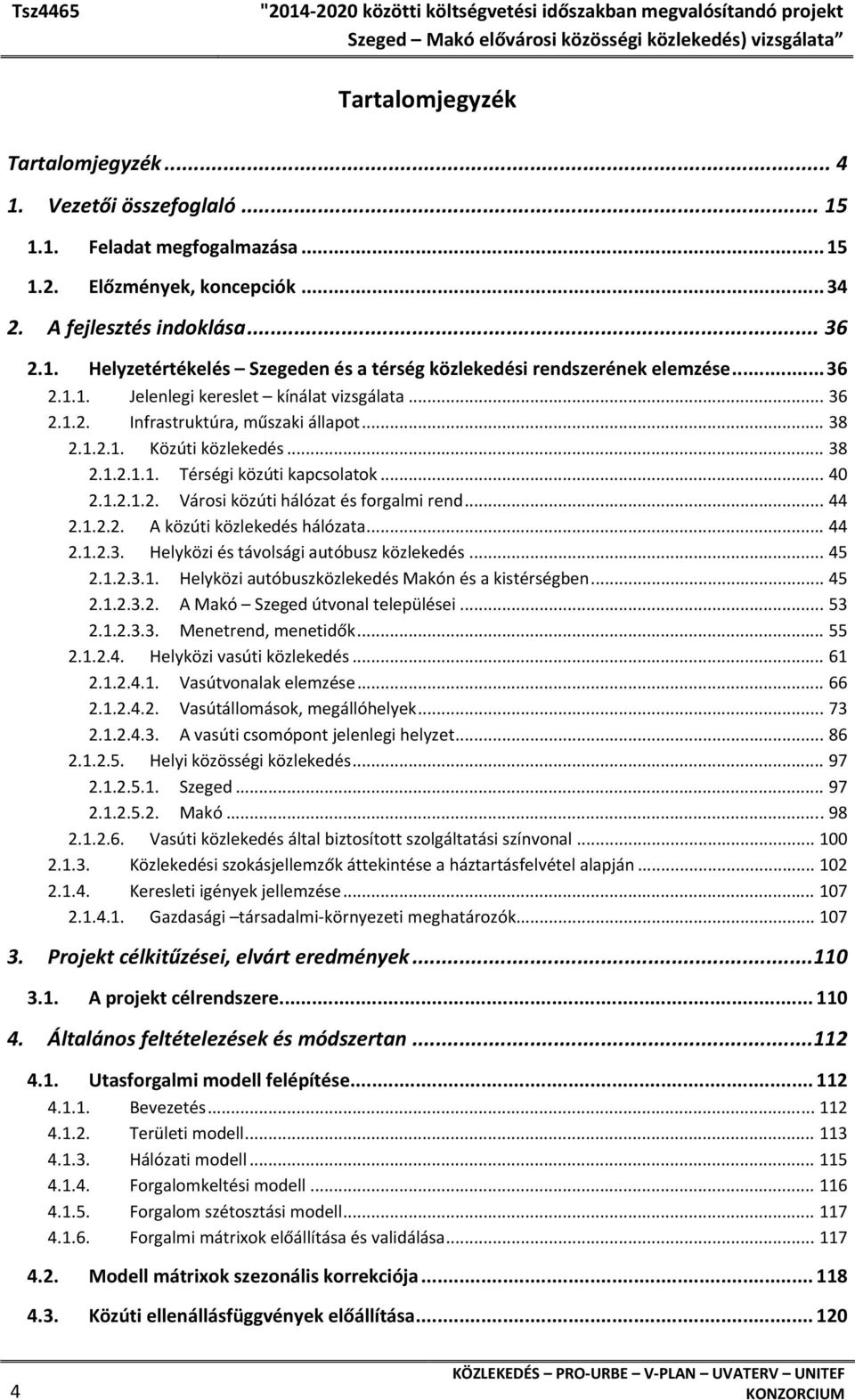

4 Tartalomjegyzék Tartalomjegyzék Vezetői összefoglaló Feladat megfogalmazása Előzmények, koncepciók A fejlesztés indoklása Helyzetértékelés Szegeden és a térség közlekedési rendszerének elemzése Jelenlegi kereslet kínálat vizsgálata Infrastruktúra, műszaki állapot Közúti közlekedés Térségi közúti kapcsolatok Városi közúti hálózat és forgalmi rend A közúti közlekedés hálózata Helyközi és távolsági autóbusz közlekedés Helyközi autóbuszközlekedés Makón és a kistérségben A Makó Szeged útvonal települései Menetrend, menetidők Helyközi vasúti közlekedés Vasútvonalak elemzése Vasútállomások, megállóhelyek A vasúti csomópont jelenlegi helyzet Helyi közösségi közlekedés Szeged Makó Vasúti közlekedés által biztosított szolgáltatási színvonal Közlekedési szokásjellemzők áttekintése a háztartásfelvétel alapján Keresleti igények jellemzése Gazdasági társadalmi környezeti meghatározók Projekt célkitűzései, elvárt eredmények A projekt célrendszere Általános feltételezések és módszertan Utasforgalmi modell felépítése Bevezetés Területi modell Hálózati modell Forgalomkeltési modell Forgalom szétosztási modell Forgalmi mátrixok előállítása és validálása Modell mátrixok szezonális korrekciója Közúti ellenállásfüggvények előállítása

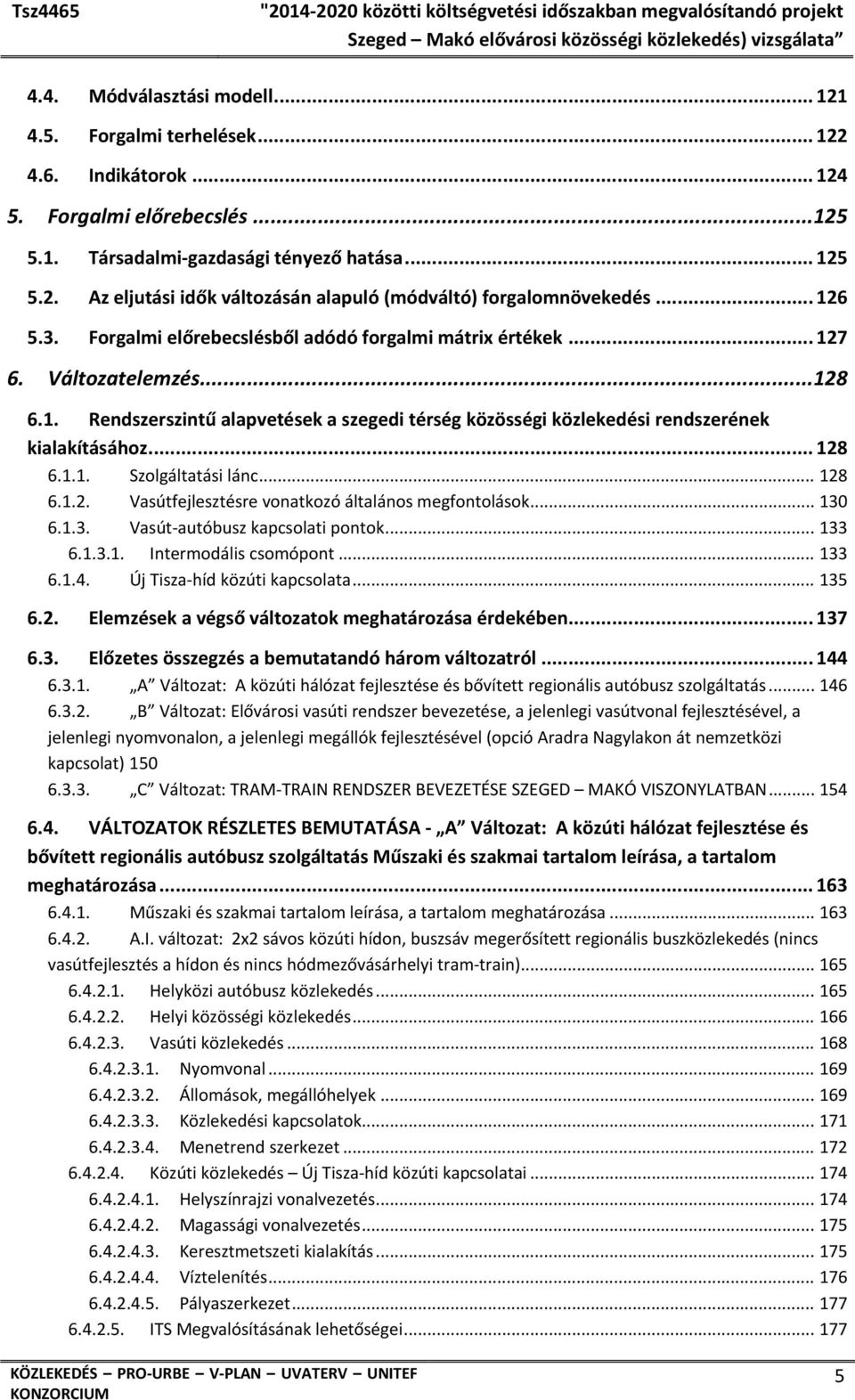

5 4.4. Módválasztási modell Forgalmi terhelések Indikátorok Forgalmi előrebecslés Társadalmi gazdasági tényező hatása Az eljutási idők változásán alapuló (módváltó) forgalomnövekedés Forgalmi előrebecslésből adódó forgalmi mátrix értékek Változatelemzés Rendszerszintű alapvetések a szegedi térség közösségi közlekedési rendszerének kialakításához Szolgáltatási lánc Vasútfejlesztésre vonatkozó általános megfontolások Vasút autóbusz kapcsolati pontok Intermodális csomópont Új Tisza híd közúti kapcsolata Elemzések a végső változatok meghatározása érdekében Előzetes összegzés a bemutatandó három változatról A Változat: A közúti hálózat fejlesztése és bővített regionális autóbusz szolgáltatás B Változat: Elővárosi vasúti rendszer bevezetése, a jelenlegi vasútvonal fejlesztésével, a jelenlegi nyomvonalon, a jelenlegi megállók fejlesztésével (opció Aradra Nagylakon át nemzetközi kapcsolat) C Változat: TRAM TRAIN RENDSZER BEVEZETÉSE SZEGED MAKÓ VISZONYLATBAN VÁLTOZATOK RÉSZLETES BEMUTATÁSA A Változat: A közúti hálózat fejlesztése és bővített regionális autóbusz szolgáltatás Műszaki és szakmai tartalom leírása, a tartalom meghatározása Műszaki és szakmai tartalom leírása, a tartalom meghatározása A.I. változat: 2x2 sávos közúti hídon, buszsáv megerősített regionális buszközlekedés (nincs vasútfejlesztés a hídon és nincs hódmezővásárhelyi tram train) Helyközi autóbusz közlekedés Helyi közösségi közlekedés Vasúti közlekedés Nyomvonal Állomások, megállóhelyek Közlekedési kapcsolatok Menetrend szerkezet Közúti közlekedés Új Tisza híd közúti kapcsolatai Helyszínrajzi vonalvezetés Magassági vonalvezetés Keresztmetszeti kialakítás Víztelenítés Pályaszerkezet ITS Megvalósításának lehetőségei

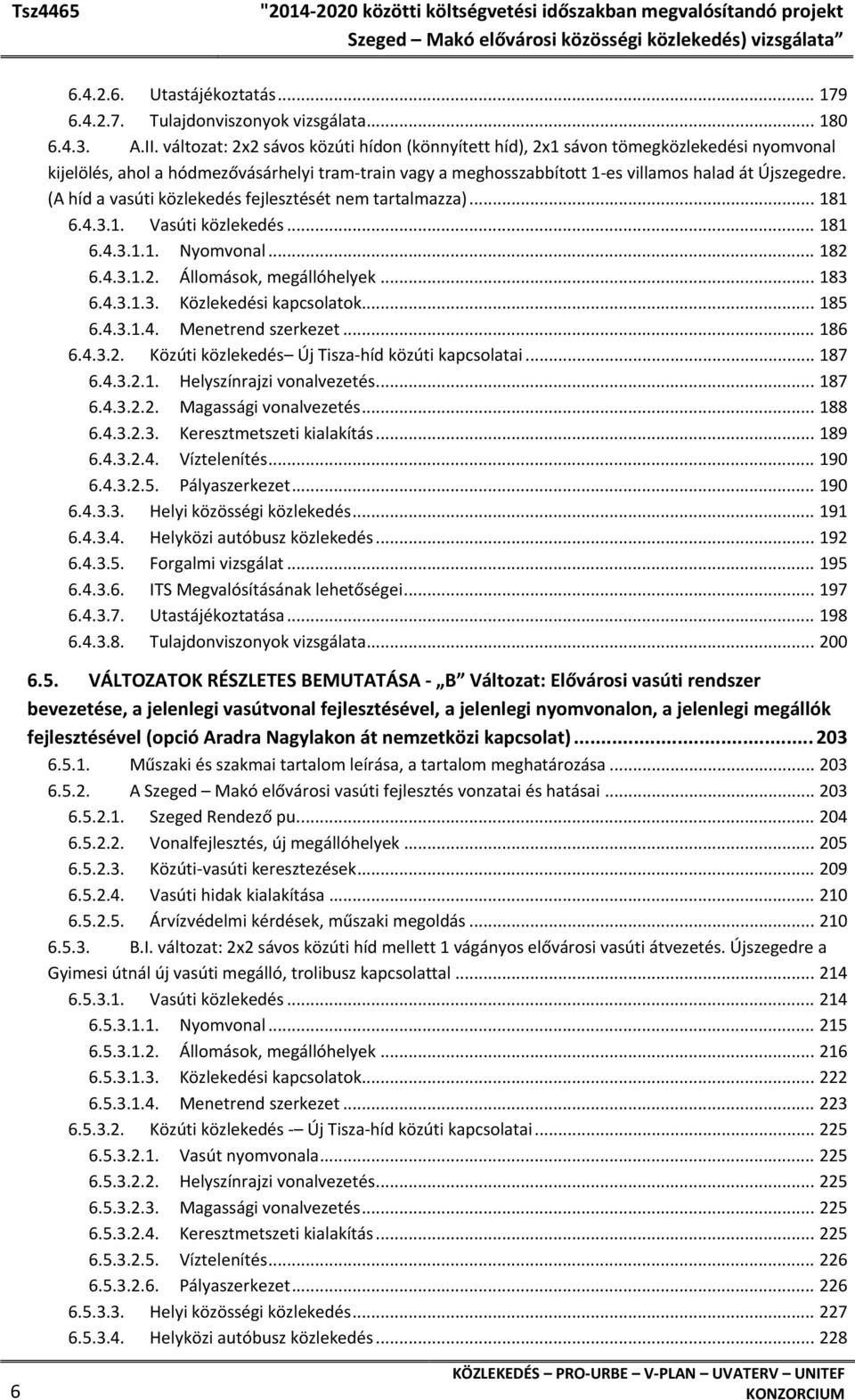

6 Utastájékoztatás Tulajdonviszonyok vizsgálata A.II. változat: 2x2 sávos közúti hídon (könnyített híd), 2x1 sávon tömegközlekedési nyomvonal kijelölés, ahol a hódmezővásárhelyi tram train vagy a meghosszabbított 1 es villamos halad át Újszegedre. (A híd a vasúti közlekedés fejlesztését nem tartalmazza) Vasúti közlekedés Nyomvonal Állomások, megállóhelyek Közlekedési kapcsolatok Menetrend szerkezet Közúti közlekedés Új Tisza híd közúti kapcsolatai Helyszínrajzi vonalvezetés Magassági vonalvezetés Keresztmetszeti kialakítás Víztelenítés Pályaszerkezet Helyi közösségi közlekedés Helyközi autóbusz közlekedés Forgalmi vizsgálat ITS Megvalósításának lehetőségei Utastájékoztatása Tulajdonviszonyok vizsgálata VÁLTOZATOK RÉSZLETES BEMUTATÁSA B Változat: Elővárosi vasúti rendszer bevezetése, a jelenlegi vasútvonal fejlesztésével, a jelenlegi nyomvonalon, a jelenlegi megállók fejlesztésével (opció Aradra Nagylakon át nemzetközi kapcsolat) Műszaki és szakmai tartalom leírása, a tartalom meghatározása A Szeged Makó elővárosi vasúti fejlesztés vonzatai és hatásai Szeged Rendező pu Vonalfejlesztés, új megállóhelyek Közúti vasúti keresztezések Vasúti hidak kialakítása Árvízvédelmi kérdések, műszaki megoldás B.I. változat: 2x2 sávos közúti híd mellett 1 vágányos elővárosi vasúti átvezetés. Újszegedre a Gyimesi útnál új vasúti megálló, trolibusz kapcsolattal Vasúti közlekedés Nyomvonal Állomások, megállóhelyek Közlekedési kapcsolatok Menetrend szerkezet Közúti közlekedés Új Tisza híd közúti kapcsolatai Vasút nyomvonala Helyszínrajzi vonalvezetés Magassági vonalvezetés Keresztmetszeti kialakítás Víztelenítés Pályaszerkezet Helyi közösségi közlekedés Helyközi autóbusz közlekedés

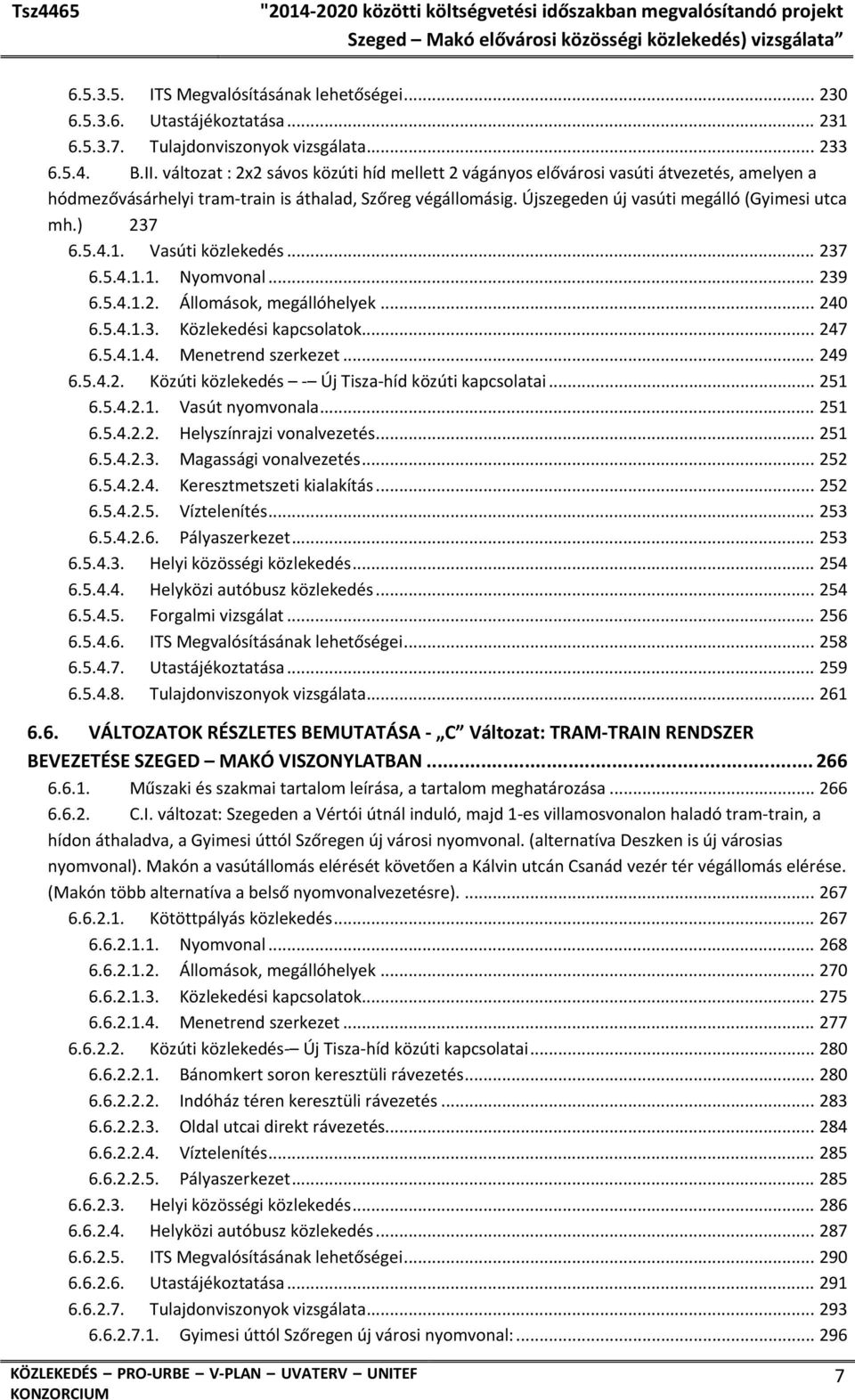

7 ITS Megvalósításának lehetőségei Utastájékoztatása Tulajdonviszonyok vizsgálata B.II. változat : 2x2 sávos közúti híd mellett 2 vágányos elővárosi vasúti átvezetés, amelyen a hódmezővásárhelyi tram train is áthalad, Szőreg végállomásig. Újszegeden új vasúti megálló (Gyimesi utca mh.) Vasúti közlekedés Nyomvonal Állomások, megállóhelyek Közlekedési kapcsolatok Menetrend szerkezet Közúti közlekedés Új Tisza híd közúti kapcsolatai Vasút nyomvonala Helyszínrajzi vonalvezetés Magassági vonalvezetés Keresztmetszeti kialakítás Víztelenítés Pályaszerkezet Helyi közösségi közlekedés Helyközi autóbusz közlekedés Forgalmi vizsgálat ITS Megvalósításának lehetőségei Utastájékoztatása Tulajdonviszonyok vizsgálata VÁLTOZATOK RÉSZLETES BEMUTATÁSA C Változat: TRAM TRAIN RENDSZER BEVEZETÉSE SZEGED MAKÓ VISZONYLATBAN Műszaki és szakmai tartalom leírása, a tartalom meghatározása C.I. változat: Szegeden a Vértói útnál induló, majd 1 es villamosvonalon haladó tram train, a hídon áthaladva, a Gyimesi úttól Szőregen új városi nyomvonal. (alternatíva Deszken is új városias nyomvonal). Makón a vasútállomás elérését követően a Kálvin utcán Csanád vezér tér végállomás elérése. (Makón több alternatíva a belső nyomvonalvezetésre) Kötöttpályás közlekedés Nyomvonal Állomások, megállóhelyek Közlekedési kapcsolatok Menetrend szerkezet Közúti közlekedés Új Tisza híd közúti kapcsolatai Bánomkert soron keresztüli rávezetés Indóház téren keresztüli rávezetés Oldal utcai direkt rávezetés Víztelenítés Pályaszerkezet Helyi közösségi közlekedés Helyközi autóbusz közlekedés ITS Megvalósításának lehetőségei Utastájékoztatása Tulajdonviszonyok vizsgálata Gyimesi úttól Szőregen új városi nyomvonal:

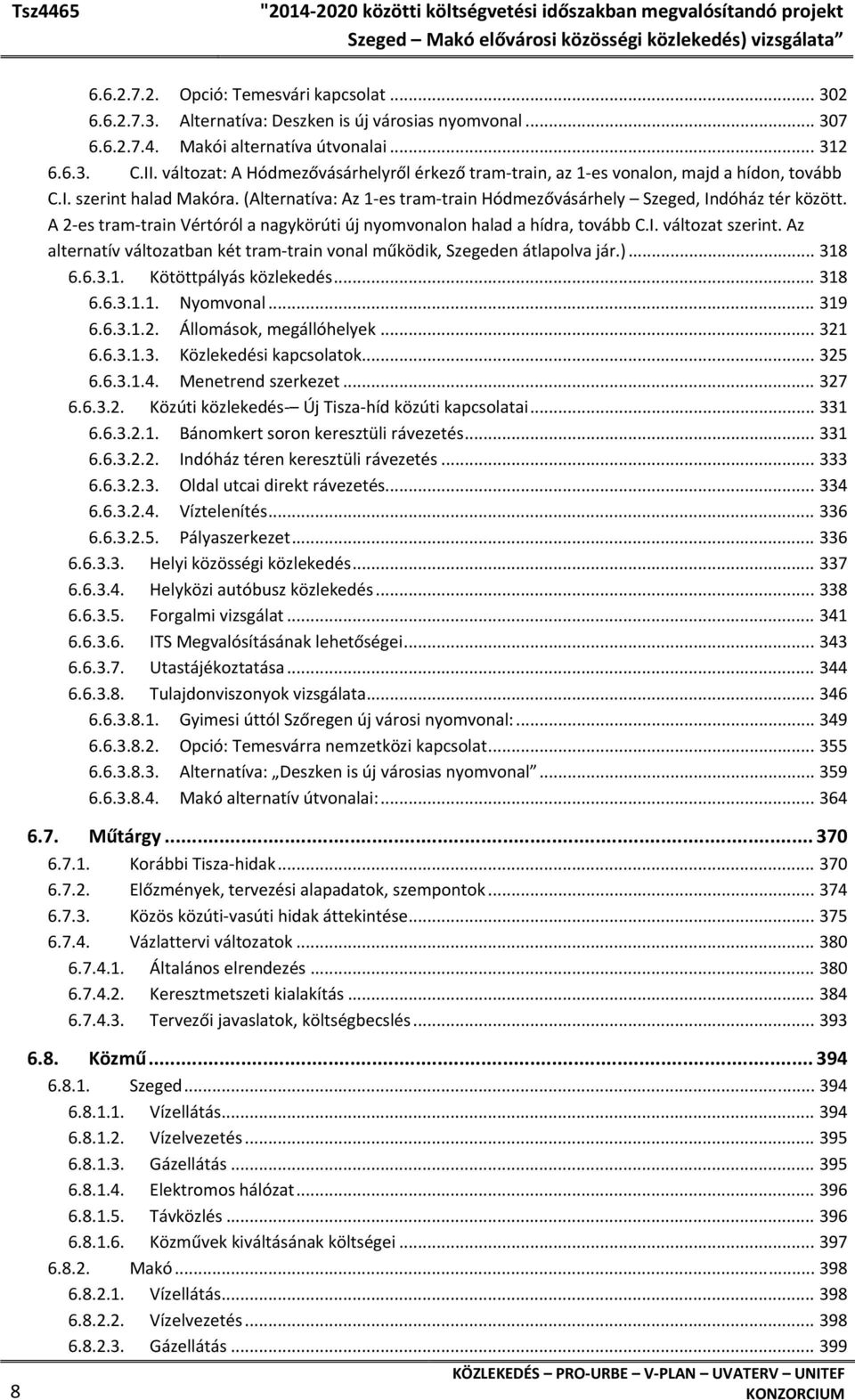

8 Opció: Temesvári kapcsolat Alternatíva: Deszken is új városias nyomvonal Makói alternatíva útvonalai C.II. változat: A Hódmezővásárhelyről érkező tram train, az 1 es vonalon, majd a hídon, tovább C.I. szerint halad Makóra. (Alternatíva: Az 1 es tram train Hódmezővásárhely Szeged, Indóház tér között. A 2 es tram train Vértóról a nagykörúti új nyomvonalon halad a hídra, tovább C.I. változat szerint. Az alternatív változatban két tram train vonal működik, Szegeden átlapolva jár.) Kötöttpályás közlekedés Nyomvonal Állomások, megállóhelyek Közlekedési kapcsolatok Menetrend szerkezet Közúti közlekedés Új Tisza híd közúti kapcsolatai Bánomkert soron keresztüli rávezetés Indóház téren keresztüli rávezetés Oldal utcai direkt rávezetés Víztelenítés Pályaszerkezet Helyi közösségi közlekedés Helyközi autóbusz közlekedés Forgalmi vizsgálat ITS Megvalósításának lehetőségei Utastájékoztatása Tulajdonviszonyok vizsgálata Gyimesi úttól Szőregen új városi nyomvonal: Opció: Temesvárra nemzetközi kapcsolat Alternatíva: Deszken is új városias nyomvonal Makó alternatív útvonalai: Műtárgy Korábbi Tisza hidak Előzmények, tervezési alapadatok, szempontok Közös közúti vasúti hidak áttekintése Vázlattervi változatok Általános elrendezés Keresztmetszeti kialakítás Tervezői javaslatok, költségbecslés Közmű Szeged Vízellátás Vízelvezetés Gázellátás Elektromos hálózat Távközlés Közművek kiváltásának költségei Makó Vízellátás Vízelvezetés Gázellátás

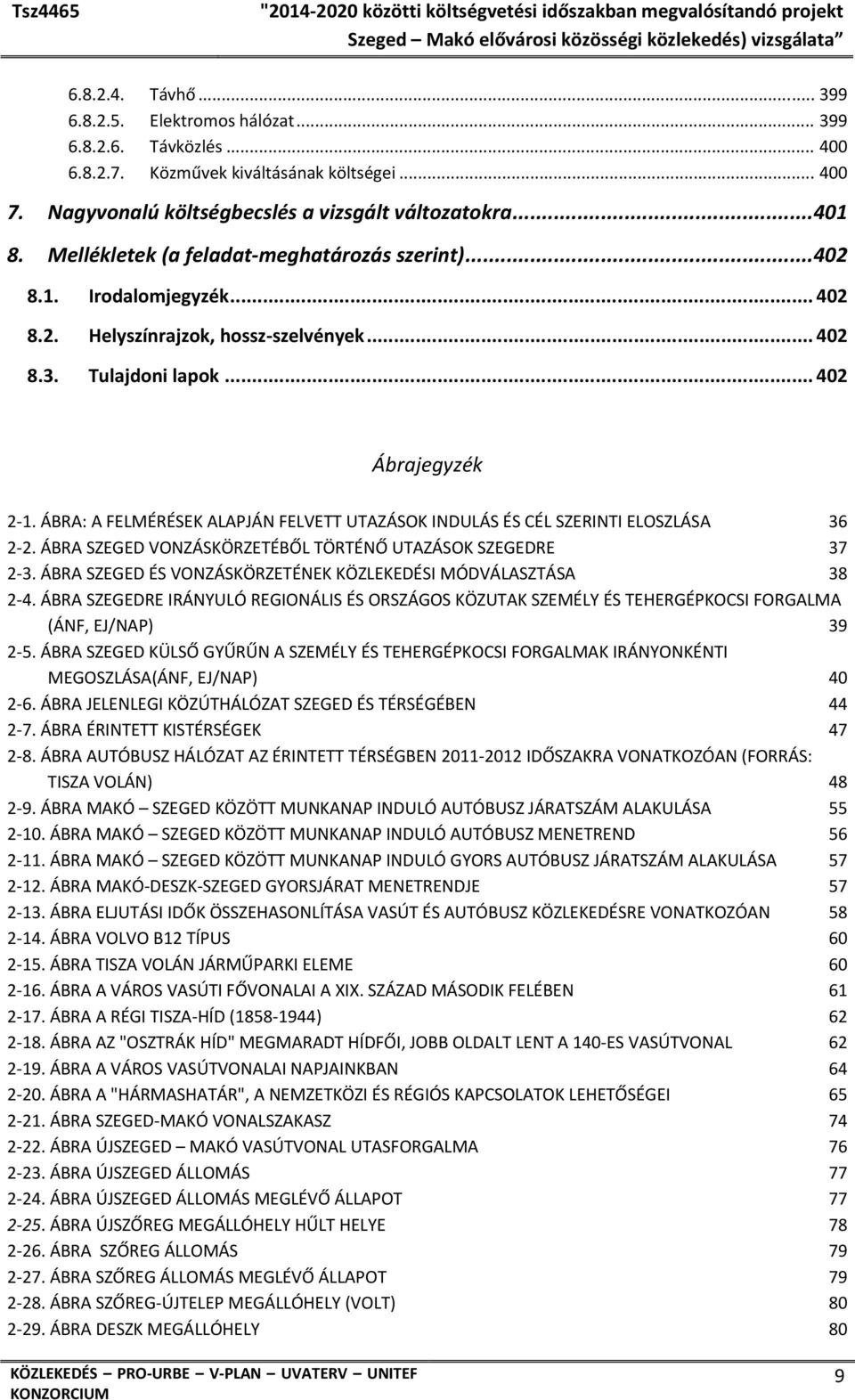

9 Távhő Elektromos hálózat Távközlés Közművek kiváltásának költségei Nagyvonalú költségbecslés a vizsgált változatokra Mellékletek (a feladat meghatározás szerint) Irodalomjegyzék Helyszínrajzok, hossz szelvények Tulajdoni lapok Ábrajegyzék 2 1. ÁBRA: A FELMÉRÉSEK ALAPJÁN FELVETT UTAZÁSOK INDULÁS ÉS CÉL SZERINTI ELOSZLÁSA ÁBRA SZEGED VONZÁSKÖRZETÉBŐL TÖRTÉNŐ UTAZÁSOK SZEGEDRE ÁBRA SZEGED ÉS VONZÁSKÖRZETÉNEK KÖZLEKEDÉSI MÓDVÁLASZTÁSA ÁBRA SZEGEDRE IRÁNYULÓ REGIONÁLIS ÉS ORSZÁGOS KÖZUTAK SZEMÉLY ÉS TEHERGÉPKOCSI FORGALMA (ÁNF, EJ/NAP) ÁBRA SZEGED KÜLSŐ GYŰRŰN A SZEMÉLY ÉS TEHERGÉPKOCSI FORGALMAK IRÁNYONKÉNTI MEGOSZLÁSA(ÁNF, EJ/NAP) ÁBRA JELENLEGI KÖZÚTHÁLÓZAT SZEGED ÉS TÉRSÉGÉBEN ÁBRA ÉRINTETT KISTÉRSÉGEK ÁBRA AUTÓBUSZ HÁLÓZAT AZ ÉRINTETT TÉRSÉGBEN IDŐSZAKRA VONATKOZÓAN (FORRÁS: TISZA VOLÁN) ÁBRA MAKÓ SZEGED KÖZÖTT MUNKANAP INDULÓ AUTÓBUSZ JÁRATSZÁM ALAKULÁSA ÁBRA MAKÓ SZEGED KÖZÖTT MUNKANAP INDULÓ AUTÓBUSZ MENETREND ÁBRA MAKÓ SZEGED KÖZÖTT MUNKANAP INDULÓ GYORS AUTÓBUSZ JÁRATSZÁM ALAKULÁSA ÁBRA MAKÓ DESZK SZEGED GYORSJÁRAT MENETRENDJE ÁBRA ELJUTÁSI IDŐK ÖSSZEHASONLÍTÁSA VASÚT ÉS AUTÓBUSZ KÖZLEKEDÉSRE VONATKOZÓAN ÁBRA VOLVO B12 TÍPUS ÁBRA TISZA VOLÁN JÁRMŰPARKI ELEME ÁBRA A VÁROS VASÚTI FŐVONALAI A XIX. SZÁZAD MÁSODIK FELÉBEN ÁBRA A RÉGI TISZA HÍD ( ) ÁBRA AZ "OSZTRÁK HÍD" MEGMARADT HÍDFŐI, JOBB OLDALT LENT A 140 ES VASÚTVONAL ÁBRA A VÁROS VASÚTVONALAI NAPJAINKBAN ÁBRA A "HÁRMASHATÁR", A NEMZETKÖZI ÉS RÉGIÓS KAPCSOLATOK LEHETŐSÉGEI ÁBRA SZEGED MAKÓ VONALSZAKASZ ÁBRA ÚJSZEGED MAKÓ VASÚTVONAL UTASFORGALMA ÁBRA ÚJSZEGED ÁLLOMÁS ÁBRA ÚJSZEGED ÁLLOMÁS MEGLÉVŐ ÁLLAPOT ÁBRA ÚJSZŐREG MEGÁLLÓHELY HŰLT HELYE ÁBRA SZŐREG ÁLLOMÁS ÁBRA SZŐREG ÁLLOMÁS MEGLÉVŐ ÁLLAPOT ÁBRA SZŐREG ÚJTELEP MEGÁLLÓHELY (VOLT) ÁBRA DESZK MEGÁLLÓHELY 80 9

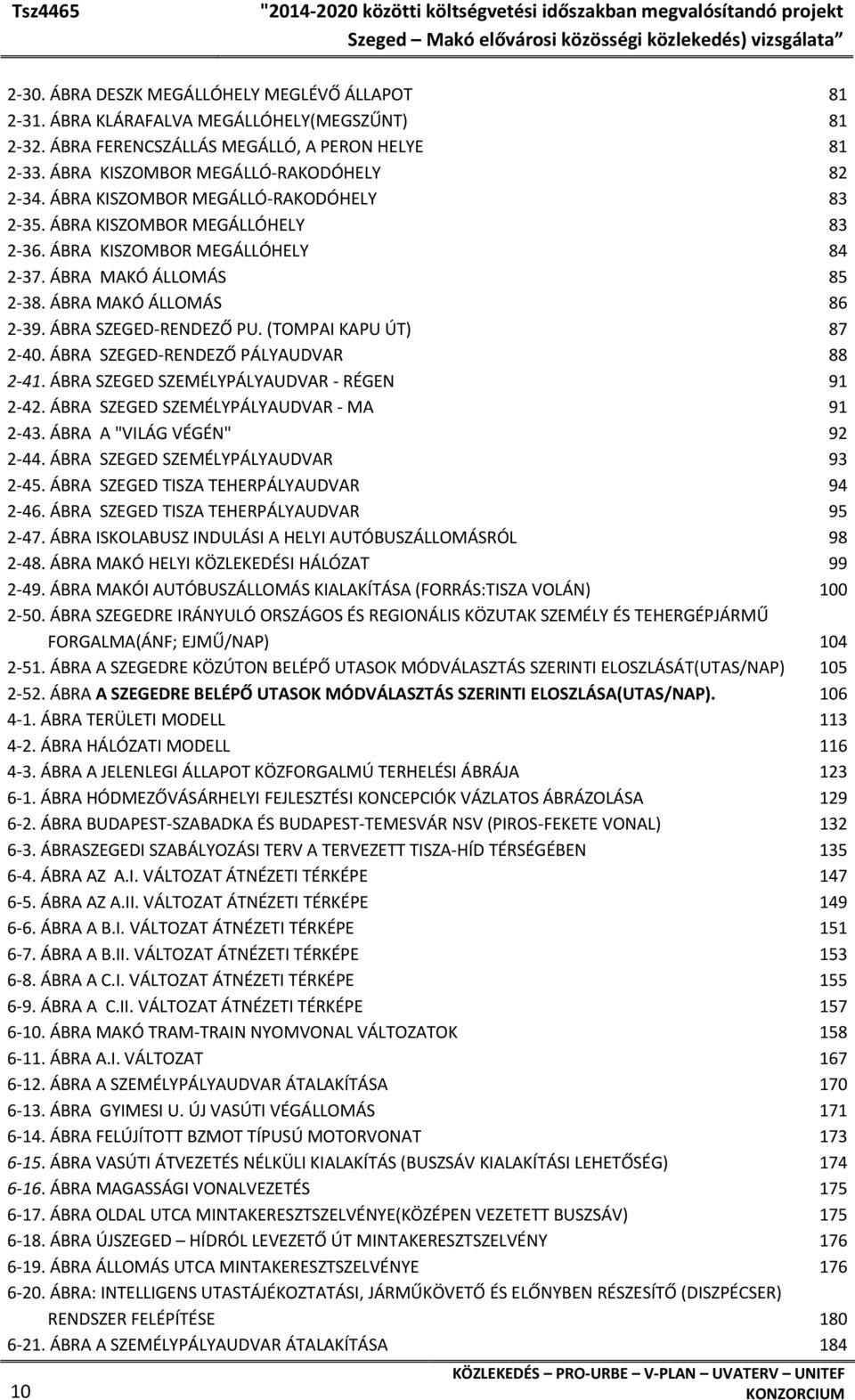

10 2 30. ÁBRA DESZK MEGÁLLÓHELY MEGLÉVŐ ÁLLAPOT ÁBRA KLÁRAFALVA MEGÁLLÓHELY(MEGSZŰNT) ÁBRA FERENCSZÁLLÁS MEGÁLLÓ, A PERON HELYE ÁBRA KISZOMBOR MEGÁLLÓ RAKODÓHELY ÁBRA KISZOMBOR MEGÁLLÓ RAKODÓHELY ÁBRA KISZOMBOR MEGÁLLÓHELY ÁBRA KISZOMBOR MEGÁLLÓHELY ÁBRA MAKÓ ÁLLOMÁS ÁBRA MAKÓ ÁLLOMÁS ÁBRA SZEGED RENDEZŐ PU. (TOMPAI KAPU ÚT) ÁBRA SZEGED RENDEZŐ PÁLYAUDVAR ÁBRA SZEGED SZEMÉLYPÁLYAUDVAR RÉGEN ÁBRA SZEGED SZEMÉLYPÁLYAUDVAR MA ÁBRA A "VILÁG VÉGÉN" ÁBRA SZEGED SZEMÉLYPÁLYAUDVAR ÁBRA SZEGED TISZA TEHERPÁLYAUDVAR ÁBRA SZEGED TISZA TEHERPÁLYAUDVAR ÁBRA ISKOLABUSZ INDULÁSI A HELYI AUTÓBUSZÁLLOMÁSRÓL ÁBRA MAKÓ HELYI KÖZLEKEDÉSI HÁLÓZAT ÁBRA MAKÓI AUTÓBUSZÁLLOMÁS KIALAKÍTÁSA (FORRÁS:TISZA VOLÁN) ÁBRA SZEGEDRE IRÁNYULÓ ORSZÁGOS ÉS REGIONÁLIS KÖZUTAK SZEMÉLY ÉS TEHERGÉPJÁRMŰ FORGALMA(ÁNF; EJMŰ/NAP) ÁBRA A SZEGEDRE KÖZÚTON BELÉPŐ UTASOK MÓDVÁLASZTÁS SZERINTI ELOSZLÁSÁT(UTAS/NAP) ÁBRA A SZEGEDRE BELÉPŐ UTASOK MÓDVÁLASZTÁS SZERINTI ELOSZLÁSA(UTAS/NAP) ÁBRA TERÜLETI MODELL ÁBRA HÁLÓZATI MODELL ÁBRA A JELENLEGI ÁLLAPOT KÖZFORGALMÚ TERHELÉSI ÁBRÁJA ÁBRA HÓDMEZŐVÁSÁRHELYI FEJLESZTÉSI KONCEPCIÓK VÁZLATOS ÁBRÁZOLÁSA ÁBRA BUDAPEST SZABADKA ÉS BUDAPEST TEMESVÁR NSV (PIROS FEKETE VONAL) ÁBRASZEGEDI SZABÁLYOZÁSI TERV A TERVEZETT TISZA HÍD TÉRSÉGÉBEN ÁBRA AZ A.I. VÁLTOZAT ÁTNÉZETI TÉRKÉPE ÁBRA AZ A.II. VÁLTOZAT ÁTNÉZETI TÉRKÉPE ÁBRA A B.I. VÁLTOZAT ÁTNÉZETI TÉRKÉPE ÁBRA A B.II. VÁLTOZAT ÁTNÉZETI TÉRKÉPE ÁBRA A C.I. VÁLTOZAT ÁTNÉZETI TÉRKÉPE ÁBRA A C.II. VÁLTOZAT ÁTNÉZETI TÉRKÉPE ÁBRA MAKÓ TRAM TRAIN NYOMVONAL VÁLTOZATOK ÁBRA A.I. VÁLTOZAT ÁBRA A SZEMÉLYPÁLYAUDVAR ÁTALAKÍTÁSA ÁBRA GYIMESI U. ÚJ VASÚTI VÉGÁLLOMÁS ÁBRA FELÚJÍTOTT BZMOT TÍPUSÚ MOTORVONAT ÁBRA VASÚTI ÁTVEZETÉS NÉLKÜLI KIALAKÍTÁS (BUSZSÁV KIALAKÍTÁSI LEHETŐSÉG) ÁBRA MAGASSÁGI VONALVEZETÉS ÁBRA OLDAL UTCA MINTAKERESZTSZELVÉNYE(KÖZÉPEN VEZETETT BUSZSÁV) ÁBRA ÚJSZEGED HÍDRÓL LEVEZETŐ ÚT MINTAKERESZTSZELVÉNY ÁBRA ÁLLOMÁS UTCA MINTAKERESZTSZELVÉNYE ÁBRA: INTELLIGENS UTASTÁJÉKOZTATÁSI, JÁRMŰKÖVETŐ ÉS ELŐNYBEN RÉSZESÍTŐ (DISZPÉCSER) RENDSZER FELÉPÍTÉSE ÁBRA A SZEMÉLYPÁLYAUDVAR ÁTALAKÍTÁSA

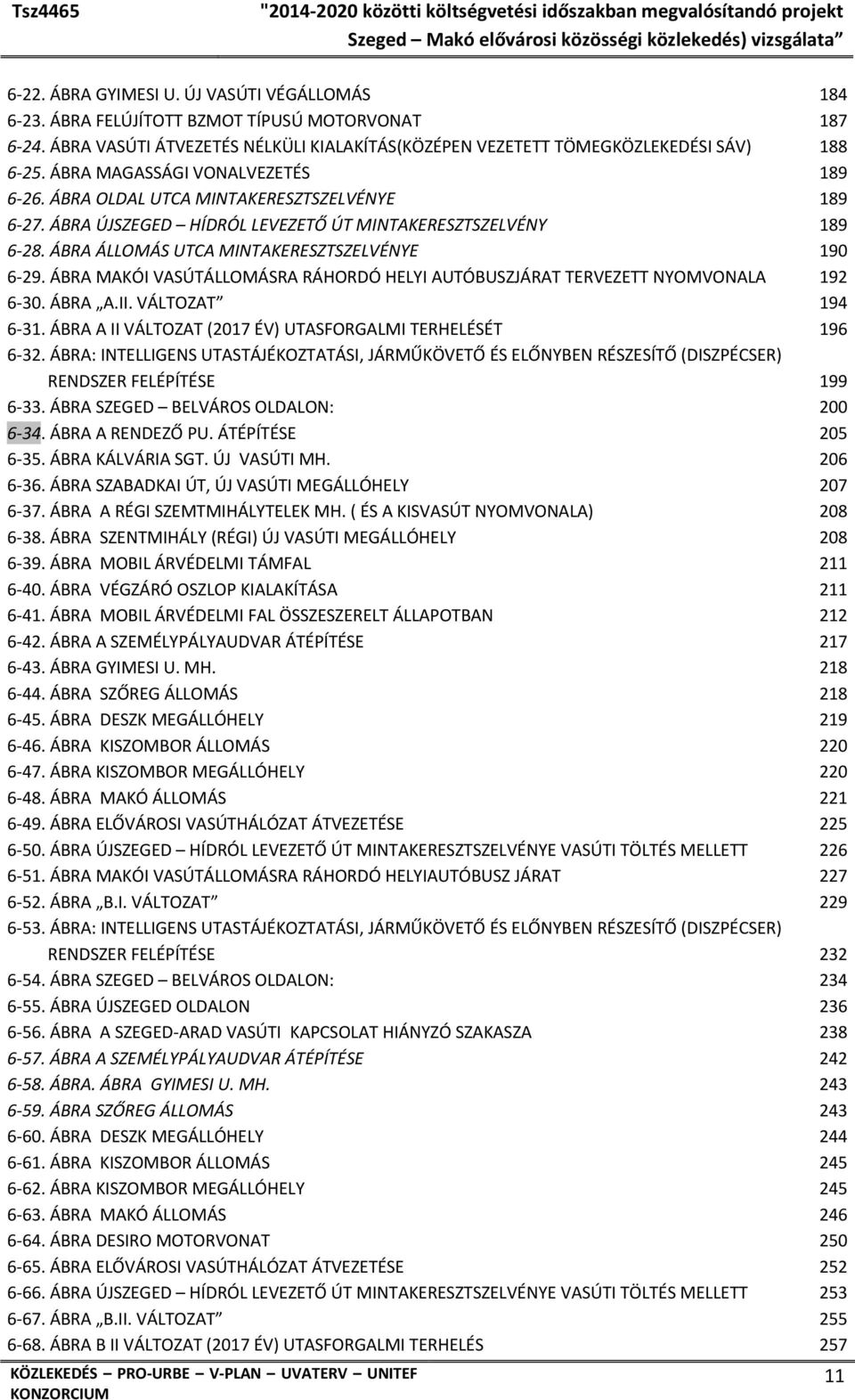

11 6 22. ÁBRA GYIMESI U. ÚJ VASÚTI VÉGÁLLOMÁS ÁBRA FELÚJÍTOTT BZMOT TÍPUSÚ MOTORVONAT ÁBRA VASÚTI ÁTVEZETÉS NÉLKÜLI KIALAKÍTÁS(KÖZÉPEN VEZETETT TÖMEGKÖZLEKEDÉSI SÁV) ÁBRA MAGASSÁGI VONALVEZETÉS ÁBRA OLDAL UTCA MINTAKERESZTSZELVÉNYE ÁBRA ÚJSZEGED HÍDRÓL LEVEZETŐ ÚT MINTAKERESZTSZELVÉNY ÁBRA ÁLLOMÁS UTCA MINTAKERESZTSZELVÉNYE ÁBRA MAKÓI VASÚTÁLLOMÁSRA RÁHORDÓ HELYI AUTÓBUSZJÁRAT TERVEZETT NYOMVONALA ÁBRA A.II. VÁLTOZAT ÁBRA A II VÁLTOZAT (2017 ÉV) UTASFORGALMI TERHELÉSÉT ÁBRA: INTELLIGENS UTASTÁJÉKOZTATÁSI, JÁRMŰKÖVETŐ ÉS ELŐNYBEN RÉSZESÍTŐ (DISZPÉCSER) RENDSZER FELÉPÍTÉSE ÁBRA SZEGED BELVÁROS OLDALON: ÁBRA A RENDEZŐ PU. ÁTÉPÍTÉSE ÁBRA KÁLVÁRIA SGT. ÚJ VASÚTI MH ÁBRA SZABADKAI ÚT, ÚJ VASÚTI MEGÁLLÓHELY ÁBRA A RÉGI SZEMTMIHÁLYTELEK MH. ( ÉS A KISVASÚT NYOMVONALA) ÁBRA SZENTMIHÁLY (RÉGI) ÚJ VASÚTI MEGÁLLÓHELY ÁBRA MOBIL ÁRVÉDELMI TÁMFAL ÁBRA VÉGZÁRÓ OSZLOP KIALAKÍTÁSA ÁBRA MOBIL ÁRVÉDELMI FAL ÖSSZESZERELT ÁLLAPOTBAN ÁBRA A SZEMÉLYPÁLYAUDVAR ÁTÉPÍTÉSE ÁBRA GYIMESI U. MH ÁBRA SZŐREG ÁLLOMÁS ÁBRA DESZK MEGÁLLÓHELY ÁBRA KISZOMBOR ÁLLOMÁS ÁBRA KISZOMBOR MEGÁLLÓHELY ÁBRA MAKÓ ÁLLOMÁS ÁBRA ELŐVÁROSI VASÚTHÁLÓZAT ÁTVEZETÉSE ÁBRA ÚJSZEGED HÍDRÓL LEVEZETŐ ÚT MINTAKERESZTSZELVÉNYE VASÚTI TÖLTÉS MELLETT ÁBRA MAKÓI VASÚTÁLLOMÁSRA RÁHORDÓ HELYIAUTÓBUSZ JÁRAT ÁBRA B.I. VÁLTOZAT ÁBRA: INTELLIGENS UTASTÁJÉKOZTATÁSI, JÁRMŰKÖVETŐ ÉS ELŐNYBEN RÉSZESÍTŐ (DISZPÉCSER) RENDSZER FELÉPÍTÉSE ÁBRA SZEGED BELVÁROS OLDALON: ÁBRA ÚJSZEGED OLDALON ÁBRA A SZEGED ARAD VASÚTI KAPCSOLAT HIÁNYZÓ SZAKASZA ÁBRA A SZEMÉLYPÁLYAUDVAR ÁTÉPÍTÉSE ÁBRA. ÁBRA GYIMESI U. MH ÁBRA SZŐREG ÁLLOMÁS ÁBRA DESZK MEGÁLLÓHELY ÁBRA KISZOMBOR ÁLLOMÁS ÁBRA KISZOMBOR MEGÁLLÓHELY ÁBRA MAKÓ ÁLLOMÁS ÁBRA DESIRO MOTORVONAT ÁBRA ELŐVÁROSI VASÚTHÁLÓZAT ÁTVEZETÉSE ÁBRA ÚJSZEGED HÍDRÓL LEVEZETŐ ÚT MINTAKERESZTSZELVÉNYE VASÚTI TÖLTÉS MELLETT ÁBRA B.II. VÁLTOZAT ÁBRA B II VÁLTOZAT (2017 ÉV) UTASFORGALMI TERHELÉS

12 6 69. ÁBRA: INTELLIGENS UTASTÁJÉKOZTATÁSI, JÁRMŰKÖVETŐ ÉS ELŐNYBEN RÉSZESÍTŐ (DISZPÉCSER) RENDSZER FELÉPÍTÉSE ÁBRA INGATLAN ÉRINTETTSÉG SZEGED BELVÁROS ÁBRA INGATLAN ÉRINTETTSÉG ÚJSZEGED ÁBRA MAKÓ JAVASOLT HELYI AUTÓBUSZJÁRAT NYOMVONALA ÁBRA A SZEMÉLYPÁLYAUDVAR ÁTÉPÍTÉSE ÁBRA GYIMESI U. TT MEGÁLLÓHELY ÁBRA SZŐREG ELÁGAZÓ ÁLLOMÁS ÁBRA DESZK TT MEGÁLLÓHELY ÁBRA KISZOMBOR ÁLLOMÁS ÁBRA KISZOMBOR TT MEGÁLLÓHELY ÁBRA MAKÓ TT ELÁGAZÓ ÁLLOMÁS ÁBRA ZWIKAU DÍZELÜZEMŰ TRAM TRAIN ÁBRA KASSEL DÍZEL/ELEKTROMOS ÜZEMŰ TRAM TRAIN ÁBRA VASÚTI VÁGÁNY BÁNOMKERT SORI HÍDI RÁVEZETÉSE ÁBRA OLDAL UTCA MINTAKERESZTSZELVÉNYE KÖZÉPEN 2 VILLAMOSVÁGÁNY ÁBRA OLDAL UTCA MINTAKERESZTSZELVÉNYE ÁBRA BÁNOMKERT SOR MINTAKERESZTSZELVÉNYE ÁBRA VASÚTI VÁGÁNY INDÓHÁZ TÉRI HÍDI RÁVEZETÉSE ÁBRA VASÚTI VÁGÁNY OLDAL UTCAI HÍDI DIREKT RÁVEZETÉSE ÁBRA OLDAL UTCA MINTAKERESZTSZELVÉNYE KÖZÉPEN 2 VILLAMOSVÁGÁNY ÁBRA C.I. VÁLTOZAT A ALTERNATÍVA ÁBRA C.I. VÁLTOZAT B ALTERNATÍVA ÁBRA: INTELLIGENS UTASTÁJÉKOZTATÁSI, JÁRMŰKÖVETŐ ÉS ELŐNYBEN RÉSZESÍTŐ (DISZPÉCSER) RENDSZER FELÉPÍTÉSE ÁBRA TULAJDONI VISZONYOK VIZSGÁLATA SZEGED BELVÁROS ÁBRA TULAJDONI VISZONYOK VIZSGÁLATA ÚJSZEGED ÁBRA TULAJDONI VISZONYOK VIZSGÁLATA GYIMESI ÚTTÓL SZŐREGEN ÚJ VÁROSI NYOMVONAL ÁBRA TULAJDONI VISZONYOK VIZSGÁLATA GYIMESI ÚTTÓL SZŐREGEN ÚJ VÁROSI NYOMVONAL ÁBRA A SZEMÉLYPÁLYAUDVAR ÁTÉPÍTÉSE ÁBRA GYIMESI U. TT MEGÁLLÓHELY ÁBRA SZŐREG ELÁGAZÓ ÁLLOMÁS ÁBRA DESZK TT MEGÁLLÓHELY ÁBRA KISZOMBOR ÁLLOMÁS ÁBRA KISZOMBOR TT MEGÁLLÓHELY ÁBRA MAKÓ TT ELÁGAZÓ ÁLLOMÁS ÁBRA ZWIKAU DÍZELÜZEMŰ TRAM TRAIN ÁBRA KASSEL DÍZEL/ELEKTROMOS ÜZEMŰ TRAM TRAIN ÁBRA VASÚTI VÁGÁNY BÁNOMKERT SORI HÍDI RÁVEZETÉSE ÁBRA OLDAL UTCA MINTAKERESZTSZELVÉNYE KÖZÉPEN 2 VILLAMOSVÁGÁNY ÁBRA OLDAL UTCA MINTAKERESZTSZELVÉNYE ÁBRA BÁNOMKERT SOR MINTAKERESZTSZELVÉNYE ÁBRA VASÚTI VÁGÁNY INDÓHÁZ TÉRI HÍDI RÁVEZETÉSE ÁBRA VASÚTI VÁGÁNY OLDAL UTCAI HÍDI DIREKT RÁVEZETÉSE ÁBRA OLDAL UTCA MINTAKERESZTSZELVÉNYE KÖZÉPEN 2 VILLAMOSVÁGÁNY ÁBRA C.II. VÁLTOZAT A ALTERNATÍVA ÁBRA ÁBRA C.II. VÁLTOZAT B ALTERNATÍVA ÁBRA C II VÁLTOZAT (2017 ÉV) UTASFORGALMI TERHELÉSE

13 ÁBRA: INTELLIGENS UTASTÁJÉKOZTATÁSI, JÁRMŰKÖVETŐ ÉS ELŐNYBEN RÉSZESÍTŐ (DISZPÉCSER) RENDSZER FELÉPÍTÉSE ÁBRA ÉSZAKI, BERTALAN LAJOS TISZA HÍD ÁBRA BELVÁROSI TISZA HÍD ÁBRA EGYKORI VASÚTI TISZA HÍD ÁBRA ÖRESUND BRIDGE DÁNIA SVÉDORSZÁG ÁBRA FEHMARN SOUND BRIDGE NÉMETORSZÁG 1963 ÍV NYÍLÁSA: 248 M ÁBRA 25 DE ABRIL BRIDGE PORTUGÁLIA, LISSZABON 1966 LEGNAGYOBB NYÍLÁS: 1013 M ÁBRA THANLWIN (MAWLAMYAING) BRIDGE BURMA ÁBRA WHIRLPOOL RAPIDS BRIDGE KANADA, NIAGARA 1897 HOSSZ: 329 M, NYÍLÁS: 168 M ÁBRA WHIRLPOOL RAPIDS BRIDGE KANADA, NIAGARA 1897 HOSSZ: 329 M, NYÍLÁS: 168 M ÁBRA PONT MORAND FRANCIAORSZÁG, LION 1976 A HÍD HOSSZA: 187 M, (A METRÓ A SZEKRÉNYTARTÓ BELSEJÉBEN HALAD) ÁBRA NANJING YANGTZE RIVER BRIDGE KINA 1968, LEGNAGYOBB NYÍLÁS: 160 M ÁBRA KAP SHUI MUN BRIDGE KÍNA 1997, LEGNAGYOBB NYÍLÁS: 430 M, ÁBRA WUHU YANGTZE RIVER BRIDGE KÍNA 2000, LEGNAGYOBB NYÍLÁS: 312 M ÁBRA RAINBOW BRIDGE (JAPÁN, TOKIÓ) 1993, LEGNAGYOBB NYÍLÁS: 570 M ÁBRA STORSTRØM BRIDGE, DÁNIA ÁBRA DONGHO BRIDGE, DÉL KOREA ÁBRA BEOGRAD PANCOVA HÍD (SZERBIA, BELGRÁD) 1946, LEGNAGYOBB NYÍLÁS: 162 M ÁBRA RUSZE ÉS GIURGIU KÖZÖTTI HATÁRHÍD (BULGÁRIA ROMÁNIA) 1954, LEGNAGYOBB NYÍLÁS: 160 M ÁBRA CSERNAVODA HÍD (ROMÁNIA) 1987, LEGNAGYOBB NYÍLÁS: 190 M ÁBRA CSERNAVODA HÍD (ROMÁNIA) 1987, LEGNAGYOBB NYÍLÁS: 190 M ÁBRA VIDIN ÉS CALAFAT KÖZÖTTI HATÁRHÍD (ROMÁNIA BULGÁRIA), LEGNAGYOBB NYÍLÁS: 180 M ÁBRA LÁTVÁNYTERV 380 Táblázatjegyzék 2 1. TÁBLÁZAT MAKÓ AUTÓBUSZÁLLOMÁST ÉRINTŐ JÁRATOK TÁBLÁZAT SZEGED MAKÓ AUTÓBUSZJÁRATOK MENETIDŐ JELLEMZŐI TÁBLÁZAT SZEGED MAKÓ AUTÓBUSZJÁRATOK MENETIDŐ JELLEMZŐI TÁBLÁZAT ÉRVÉNYES AUTÓBUSZ MENETREND MAKÓ (FORRÁS: TISZA VOLÁN) TÁBLÁZAT ÉVES FUTÁSTELJESÍTMÉNY (FORRÁS:TISZA VOLÁN) TÁBLÁZAT INDÍTOTT JÁRATSZÁM (FORRÁS:TISZA VOLÁN) TÁBLÁZAT A 140 ES SZÁMÚ CEGLÉD SZEGED TÖRZSHÁLÓZATI VONAL ELJUTÁSI IDŐK TÁBLÁZAT A 135 SZ. SZEGED HÓDMEZŐVÁSÁRHELY BÉKÉSCSABA ( KÖTEGYÁN OH) VASÚTVONAL ELJUTÁSI IDŐK TÁBLÁZAT A 136 SZ. SZEGED RÖSZKE VASÚTVONAL ELJUTÁSI IDŐK TÁBLÁZAT A 121 SZ. ÚJSZEGED MAKÓ ( MEZŐHEGYES KÉTEGYHÁZA BÉKÉSCSABA/LŐKÖSHÁZA OH VASÚTVONAL ELJUTÁSI IDŐK TÁBLÁZAT 121.SZ. VONAL ÉPÍTÉSI HOSSZA TÁBLÁZAT HÍDAK TÁBLÁZAT SZOLGÁLATI HELYEK TÁBLÁZAT PARAMÉTEREK TÁBLÁZAT VONATOK RÉSZÉRE ELŐÍRT SEBESSÉGI CSOPORTOK TÁBLÁZAT FÉRŐHELY KAPACITÁS 76 13

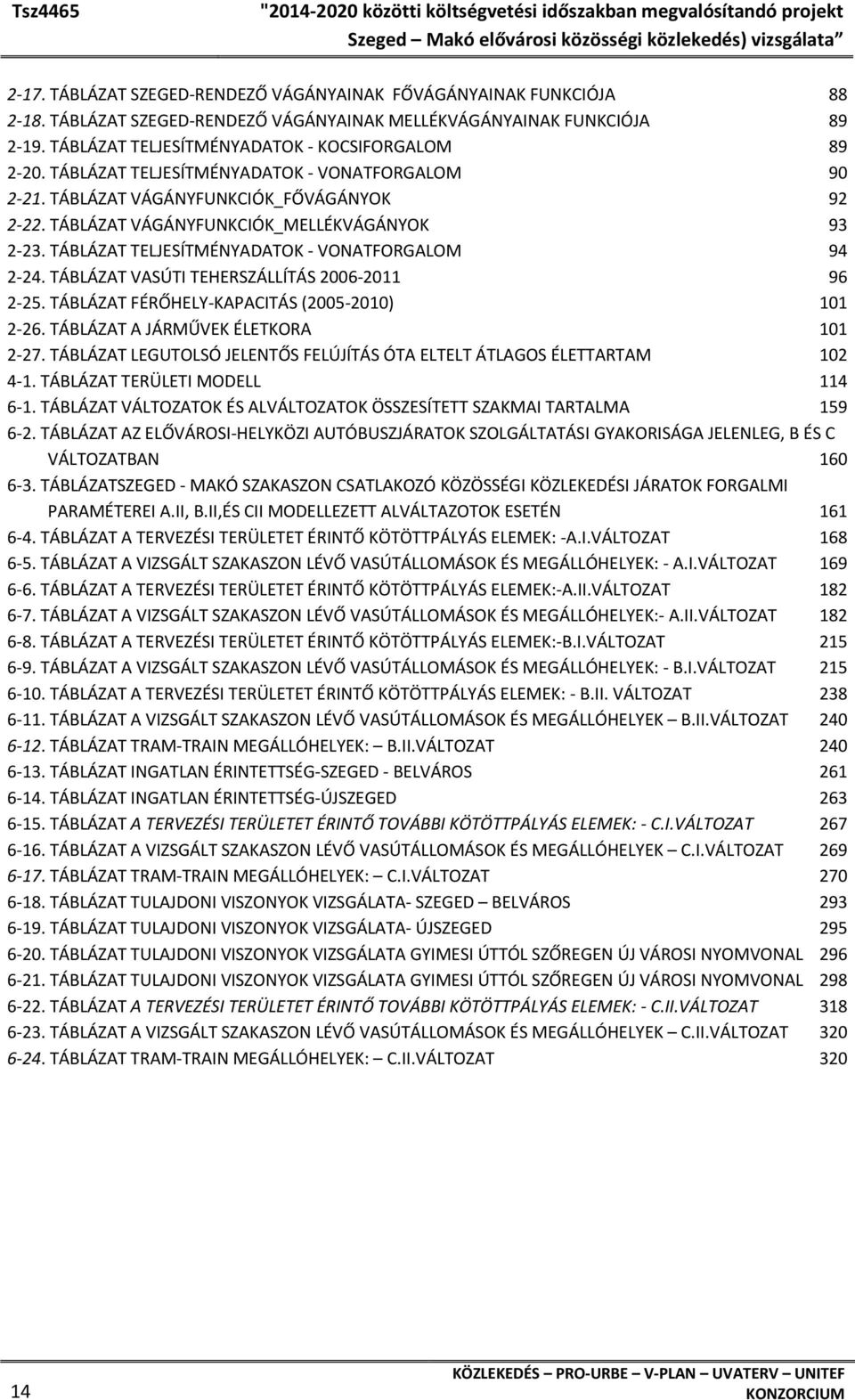

14 2 17. TÁBLÁZAT SZEGED RENDEZŐ VÁGÁNYAINAK FŐVÁGÁNYAINAK FUNKCIÓJA TÁBLÁZAT SZEGED RENDEZŐ VÁGÁNYAINAK MELLÉKVÁGÁNYAINAK FUNKCIÓJA TÁBLÁZAT TELJESÍTMÉNYADATOK KOCSIFORGALOM TÁBLÁZAT TELJESÍTMÉNYADATOK VONATFORGALOM TÁBLÁZAT VÁGÁNYFUNKCIÓK_FŐVÁGÁNYOK TÁBLÁZAT VÁGÁNYFUNKCIÓK_MELLÉKVÁGÁNYOK TÁBLÁZAT TELJESÍTMÉNYADATOK VONATFORGALOM TÁBLÁZAT VASÚTI TEHERSZÁLLÍTÁS TÁBLÁZAT FÉRŐHELY KAPACITÁS ( ) TÁBLÁZAT A JÁRMŰVEK ÉLETKORA TÁBLÁZAT LEGUTOLSÓ JELENTŐS FELÚJÍTÁS ÓTA ELTELT ÁTLAGOS ÉLETTARTAM TÁBLÁZAT TERÜLETI MODELL TÁBLÁZAT VÁLTOZATOK ÉS ALVÁLTOZATOK ÖSSZESÍTETT SZAKMAI TARTALMA TÁBLÁZAT AZ ELŐVÁROSI HELYKÖZI AUTÓBUSZJÁRATOK SZOLGÁLTATÁSI GYAKORISÁGA JELENLEG, B ÉS C VÁLTOZATBAN TÁBLÁZATSZEGED MAKÓ SZAKASZON CSATLAKOZÓ KÖZÖSSÉGI KÖZLEKEDÉSI JÁRATOK FORGALMI PARAMÉTEREI A.II, B.II,ÉS CII MODELLEZETT ALVÁLTAZOTOK ESETÉN TÁBLÁZAT A TERVEZÉSI TERÜLETET ÉRINTŐ KÖTÖTTPÁLYÁS ELEMEK: A.I.VÁLTOZAT TÁBLÁZAT A VIZSGÁLT SZAKASZON LÉVŐ VASÚTÁLLOMÁSOK ÉS MEGÁLLÓHELYEK: A.I.VÁLTOZAT TÁBLÁZAT A TERVEZÉSI TERÜLETET ÉRINTŐ KÖTÖTTPÁLYÁS ELEMEK: A.II.VÁLTOZAT TÁBLÁZAT A VIZSGÁLT SZAKASZON LÉVŐ VASÚTÁLLOMÁSOK ÉS MEGÁLLÓHELYEK: A.II.VÁLTOZAT TÁBLÁZAT A TERVEZÉSI TERÜLETET ÉRINTŐ KÖTÖTTPÁLYÁS ELEMEK: B.I.VÁLTOZAT TÁBLÁZAT A VIZSGÁLT SZAKASZON LÉVŐ VASÚTÁLLOMÁSOK ÉS MEGÁLLÓHELYEK: B.I.VÁLTOZAT TÁBLÁZAT A TERVEZÉSI TERÜLETET ÉRINTŐ KÖTÖTTPÁLYÁS ELEMEK: B.II. VÁLTOZAT TÁBLÁZAT A VIZSGÁLT SZAKASZON LÉVŐ VASÚTÁLLOMÁSOK ÉS MEGÁLLÓHELYEK B.II.VÁLTOZAT TÁBLÁZAT TRAM TRAIN MEGÁLLÓHELYEK: B.II.VÁLTOZAT TÁBLÁZAT INGATLAN ÉRINTETTSÉG SZEGED BELVÁROS TÁBLÁZAT INGATLAN ÉRINTETTSÉG ÚJSZEGED TÁBLÁZAT A TERVEZÉSI TERÜLETET ÉRINTŐ TOVÁBBI KÖTÖTTPÁLYÁS ELEMEK: C.I.VÁLTOZAT TÁBLÁZAT A VIZSGÁLT SZAKASZON LÉVŐ VASÚTÁLLOMÁSOK ÉS MEGÁLLÓHELYEK C.I.VÁLTOZAT TÁBLÁZAT TRAM TRAIN MEGÁLLÓHELYEK: C.I.VÁLTOZAT TÁBLÁZAT TULAJDONI VISZONYOK VIZSGÁLATA SZEGED BELVÁROS TÁBLÁZAT TULAJDONI VISZONYOK VIZSGÁLATA ÚJSZEGED TÁBLÁZAT TULAJDONI VISZONYOK VIZSGÁLATA GYIMESI ÚTTÓL SZŐREGEN ÚJ VÁROSI NYOMVONAL TÁBLÁZAT TULAJDONI VISZONYOK VIZSGÁLATA GYIMESI ÚTTÓL SZŐREGEN ÚJ VÁROSI NYOMVONAL TÁBLÁZAT A TERVEZÉSI TERÜLETET ÉRINTŐ TOVÁBBI KÖTÖTTPÁLYÁS ELEMEK: C.II.VÁLTOZAT TÁBLÁZAT A VIZSGÁLT SZAKASZON LÉVŐ VASÚTÁLLOMÁSOK ÉS MEGÁLLÓHELYEK C.II.VÁLTOZAT TÁBLÁZAT TRAM TRAIN MEGÁLLÓHELYEK: C.II.VÁLTOZAT

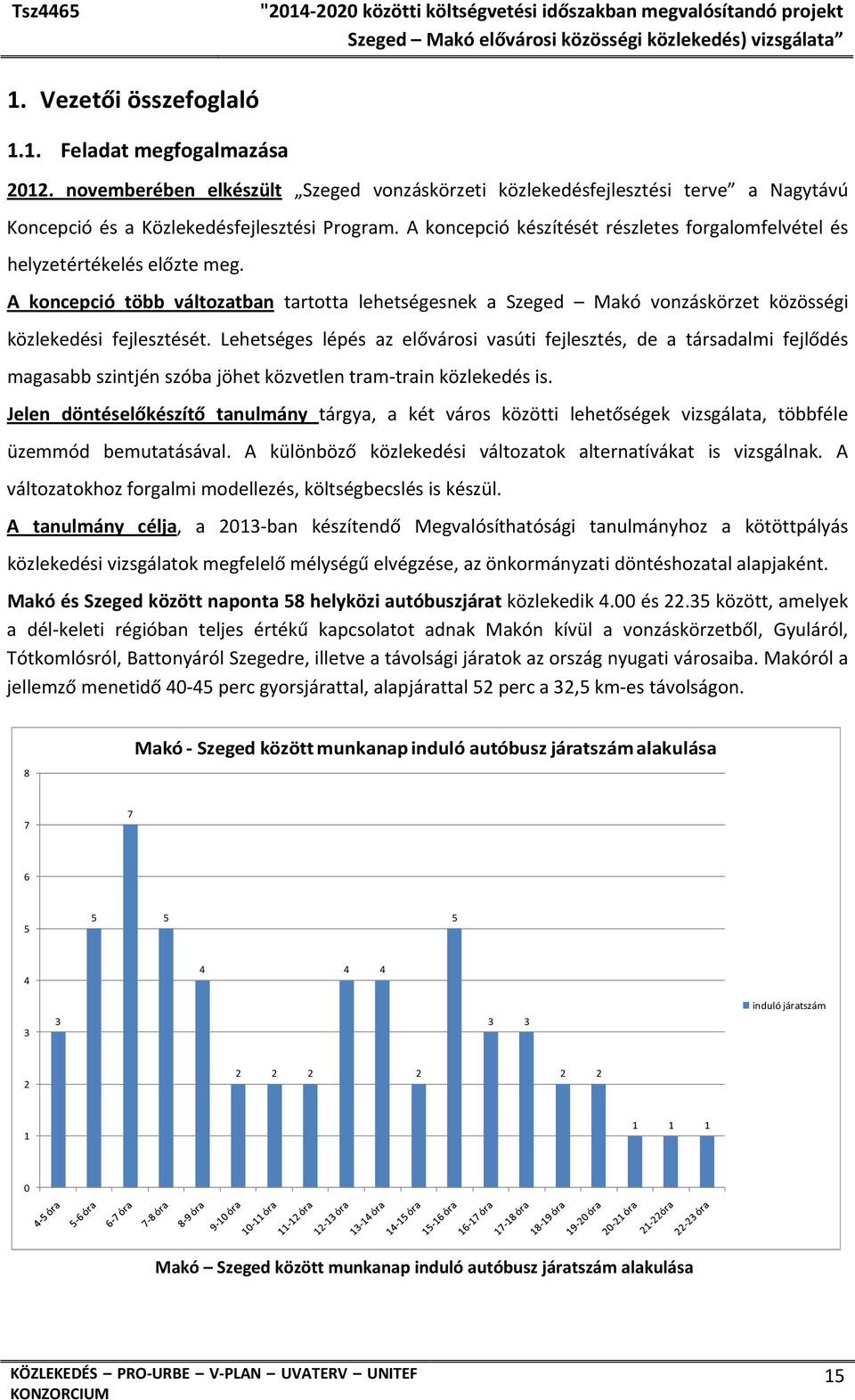

15 1. Vezetői összefoglaló 1.1. Feladat megfogalmazása novemberében elkészült Szeged vonzáskörzeti közlekedésfejlesztési terve a Nagytávú Koncepció és a Közlekedésfejlesztési Program. A koncepció készítését részletes forgalomfelvétel és helyzetértékelés előzte meg. A koncepció több változatban tartotta lehetségesnek a Szeged Makó vonzáskörzet közösségi közlekedési fejlesztését. Lehetséges lépés az elővárosi vasúti fejlesztés, de a társadalmi fejlődés magasabb szintjén szóba jöhet közvetlen tram train közlekedés is. Jelen döntéselőkészítő tanulmány tárgya, a két város közötti lehetőségek vizsgálata, többféle üzemmód bemutatásával. A különböző közlekedési változatok alternatívákat is vizsgálnak. A változatokhoz forgalmi modellezés, költségbecslés is készül. A tanulmány célja, a 2013 ban készítendő Megvalósíthatósági tanulmányhoz a kötöttpályás közlekedési vizsgálatok megfelelő mélységű elvégzése, az önkormányzati döntéshozatal alapjaként. Makó és Szeged között naponta 58 helyközi autóbuszjárat közlekedik 4.00 és között, amelyek a dél keleti régióban teljes értékű kapcsolatot adnak Makón kívül a vonzáskörzetből, Gyuláról, Tótkomlósról, Battonyáról Szegedre, illetve a távolsági járatok az ország nyugati városaiba. Makóról a jellemző menetidő perc gyorsjárattal, alapjárattal 52 perc a 32,5 km es távolságon. 8 Makó Szeged között munkanap induló autóbusz járatszám alakulása induló járatszám Makó Szeged között munkanap induló autóbusz járatszám alakulása 15

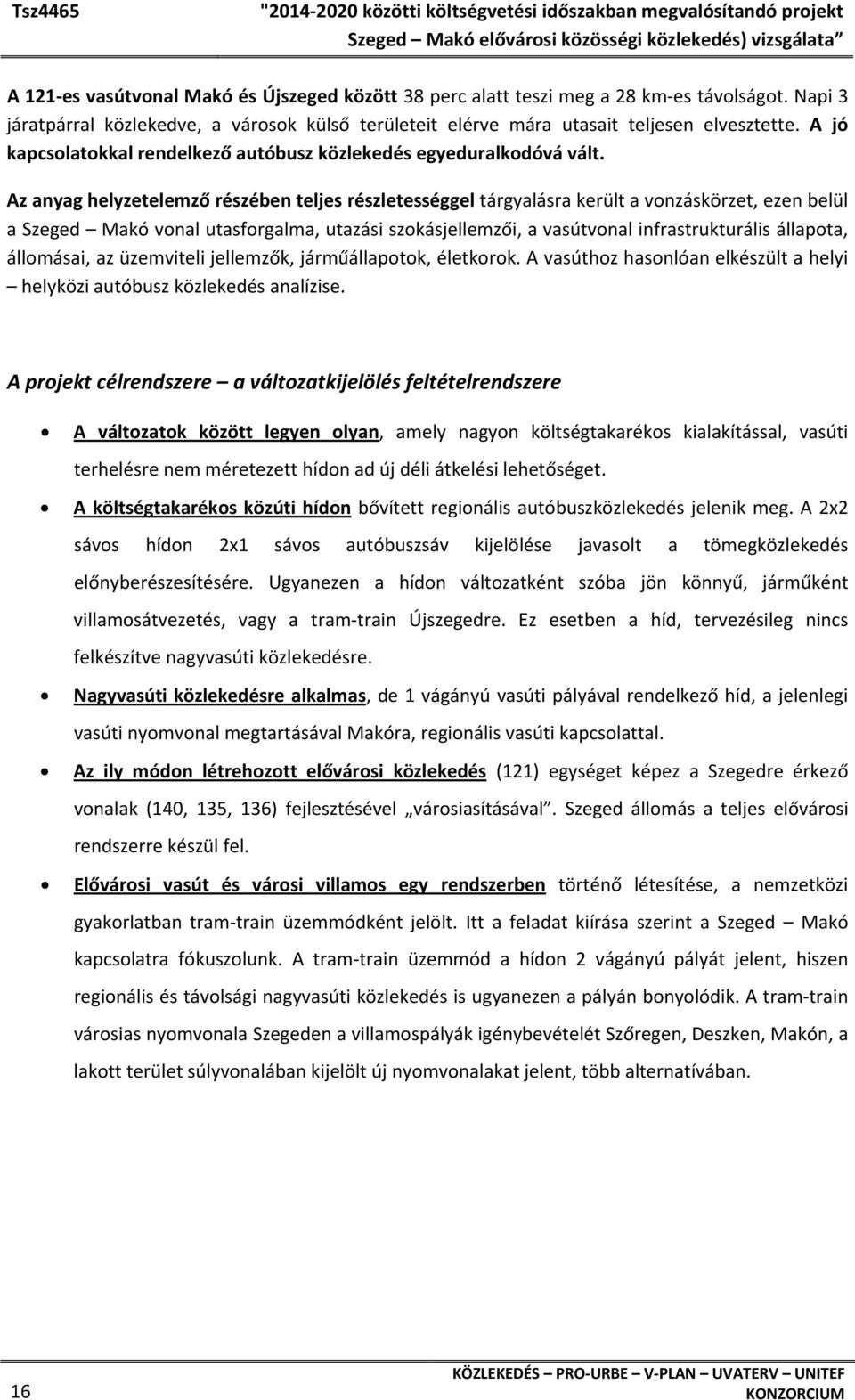

16 A 121 es vasútvonal Makó és Újszeged között 38 perc alatt teszi meg a 28 km es távolságot. Napi 3 járatpárral közlekedve, a városok külső területeit elérve mára utasait teljesen elvesztette. A jó kapcsolatokkal rendelkező autóbusz közlekedés egyeduralkodóvá vált. Az anyag helyzetelemző részében teljes részletességgel tárgyalásra került a vonzáskörzet, ezen belül a Szeged Makó vonal utasforgalma, utazási szokásjellemzői, a vasútvonal infrastrukturális állapota, állomásai, az üzemviteli jellemzők, járműállapotok, életkorok. A vasúthoz hasonlóan elkészült a helyi helyközi autóbusz közlekedés analízise. A projekt célrendszere a változatkijelölés feltételrendszere A változatok között legyen olyan, amely nagyon költségtakarékos kialakítással, vasúti terhelésre nem méretezett hídon ad új déli átkelési lehetőséget. A költségtakarékos közúti hídon bővített regionális autóbuszközlekedés jelenik meg. A 2x2 sávos hídon 2x1 sávos autóbuszsáv kijelölése javasolt a tömegközlekedés előnyberészesítésére. Ugyanezen a hídon változatként szóba jön könnyű, járműként villamosátvezetés, vagy a tram train Újszegedre. Ez esetben a híd, tervezésileg nincs felkészítve nagyvasúti közlekedésre. Nagyvasúti közlekedésre alkalmas, de 1 vágányú vasúti pályával rendelkező híd, a jelenlegi vasúti nyomvonal megtartásával Makóra, regionális vasúti kapcsolattal. Az ily módon létrehozott elővárosi közlekedés (121) egységet képez a Szegedre érkező vonalak (140, 135, 136) fejlesztésével városiasításával. Szeged állomás a teljes elővárosi rendszerre készül fel. Elővárosi vasút és városi villamos egy rendszerben történő létesítése, a nemzetközi gyakorlatban tram train üzemmódként jelölt. Itt a feladat kiírása szerint a Szeged Makó kapcsolatra fókuszolunk. A tram train üzemmód a hídon 2 vágányú pályát jelent, hiszen regionális és távolsági nagyvasúti közlekedés is ugyanezen a pályán bonyolódik. A tram train városias nyomvonala Szegeden a villamospályák igénybevételét Szőregen, Deszken, Makón, a lakott terület súlyvonalában kijelölt új nyomvonalakat jelent, több alternatívában. 16

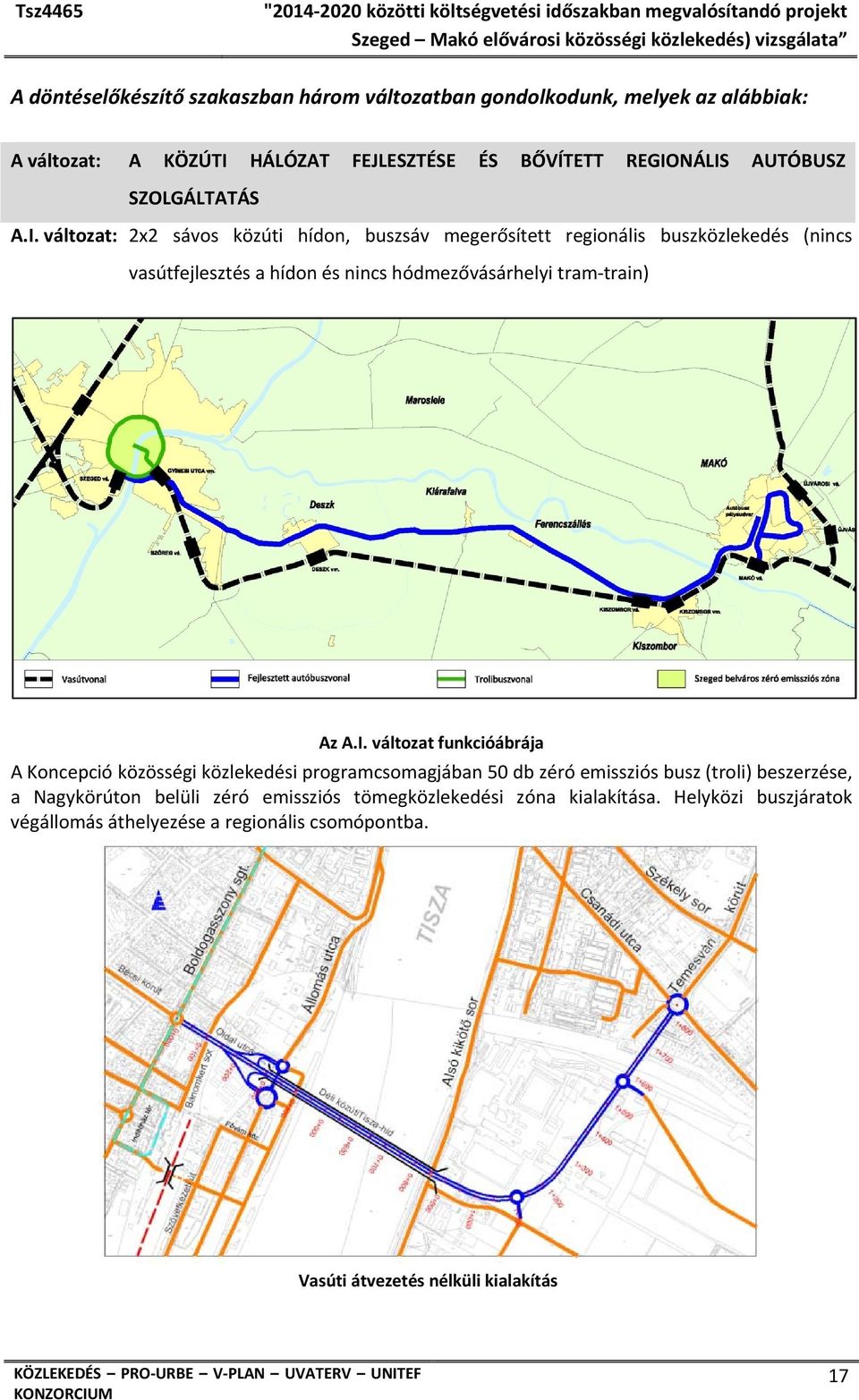

17 A döntéselőkészítő szakaszban három változatban gondolkodunk, melyek az alábbiak: A változat: A KÖZÚTI HÁLÓZAT FEJLESZTÉSE ÉS BŐVÍTETT REGIONÁLIS AUTÓBUSZ SZOLGÁLTATÁS A.I. változat: 2x2 sávos közúti hídon, buszsáv megerősített regionális buszközlekedés (nincs vasútfejlesztés a hídon és nincs hódmezővásárhelyi tram train) Az A.I. változat funkcióábrája A Koncepció közösségi közlekedési programcsomagjában 50 db zéró emissziós busz (troli) beszerzése, a Nagykörúton belüli zéró emissziós tömegközlekedési zóna kialakítása. Helyközi buszjáratok végállomás áthelyezése a regionális csomópontba. Vasúti átvezetés nélküli kialakítás 17

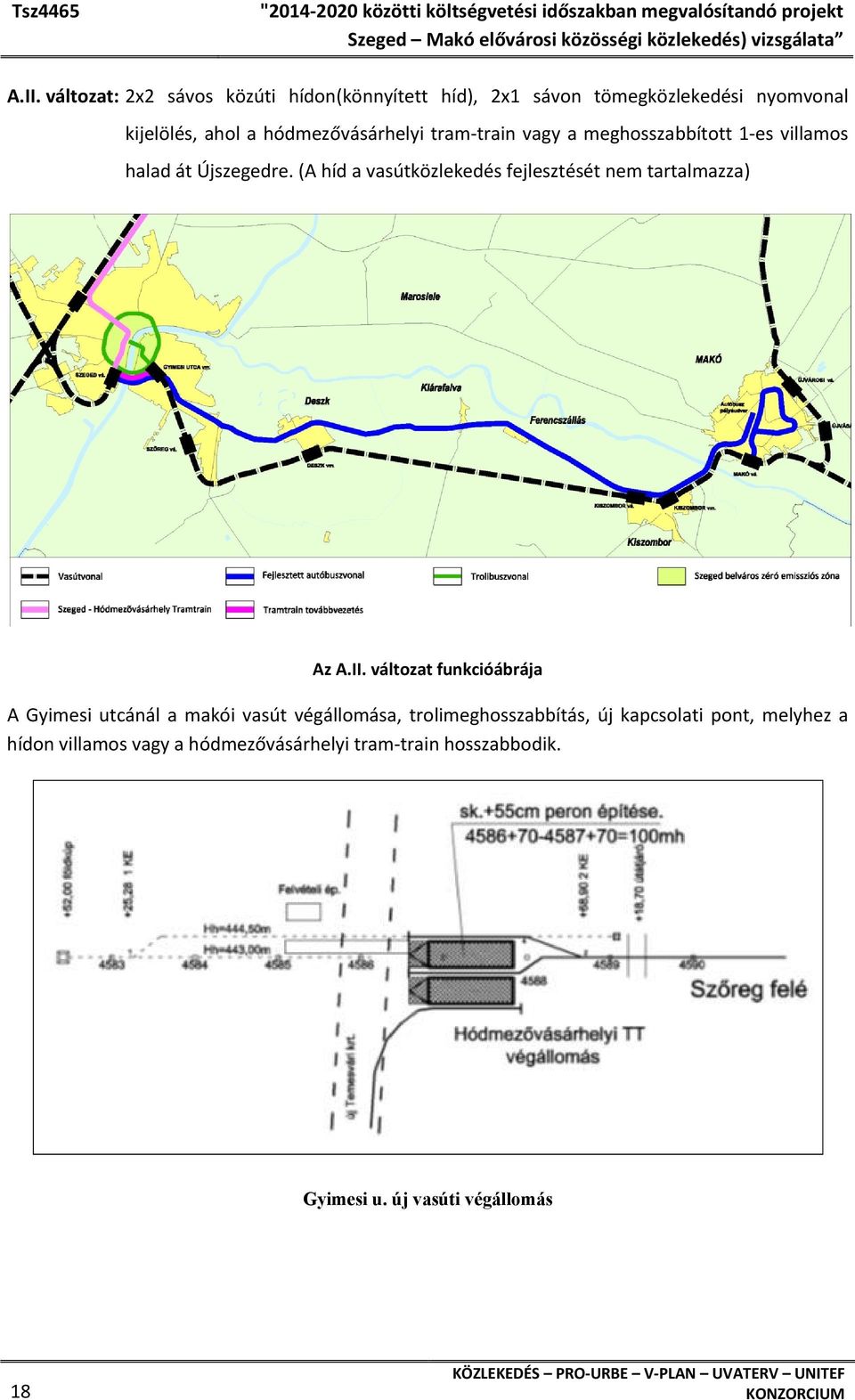

18 A.II. változat: 2x2 sávos közúti hídon(könnyített híd), 2x1 sávon tömegközlekedési nyomvonal kijelölés, ahol a hódmezővásárhelyi tram train vagy a meghosszabbított 1 es villamos halad át Újszegedre. (A híd a vasútközlekedés fejlesztését nem tartalmazza) Az A.II. változat funkcióábrája A Gyimesi utcánál a makói vasút végállomása, trolimeghosszabbítás, új kapcsolati pont, melyhez a hídon villamos vagy a hódmezővásárhelyi tram train hosszabbodik. Gyimesi u. új vasúti végállomás 18

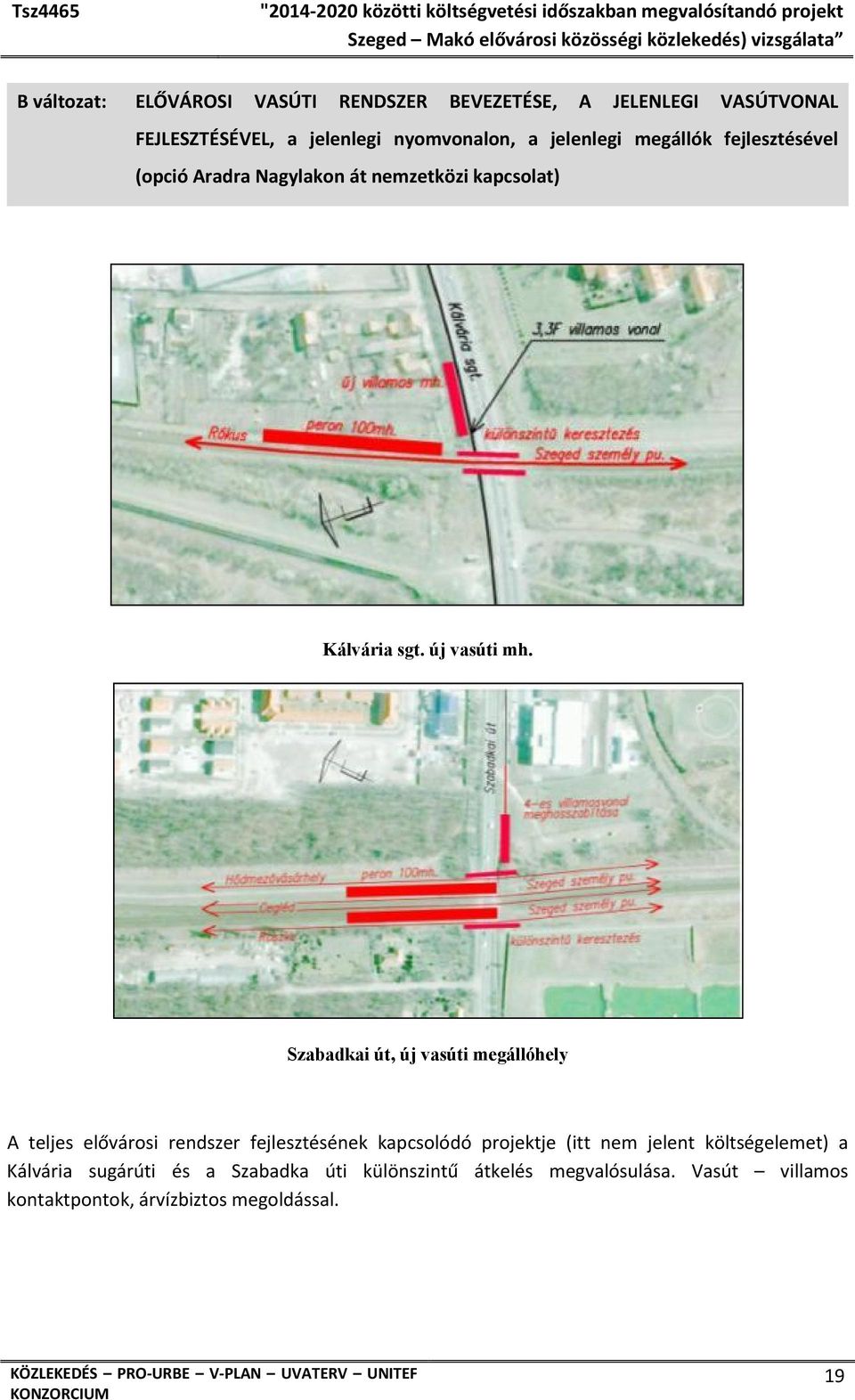

19 B változat: ELŐVÁROSI VASÚTI RENDSZER BEVEZETÉSE, A JELENLEGI VASÚTVONAL FEJLESZTÉSÉVEL, a jelenlegi nyomvonalon, a jelenlegi megállók fejlesztésével (opció Aradra Nagylakon át nemzetközi kapcsolat) Kálvária sgt. új vasúti mh. Szabadkai út, új vasúti megállóhely A teljes elővárosi rendszer fejlesztésének kapcsolódó projektje (itt nem jelent költségelemet) a Kálvária sugárúti és a Szabadka úti különszintű átkelés megvalósulása. Vasút villamos kontaktpontok, árvízbiztos megoldással. 19

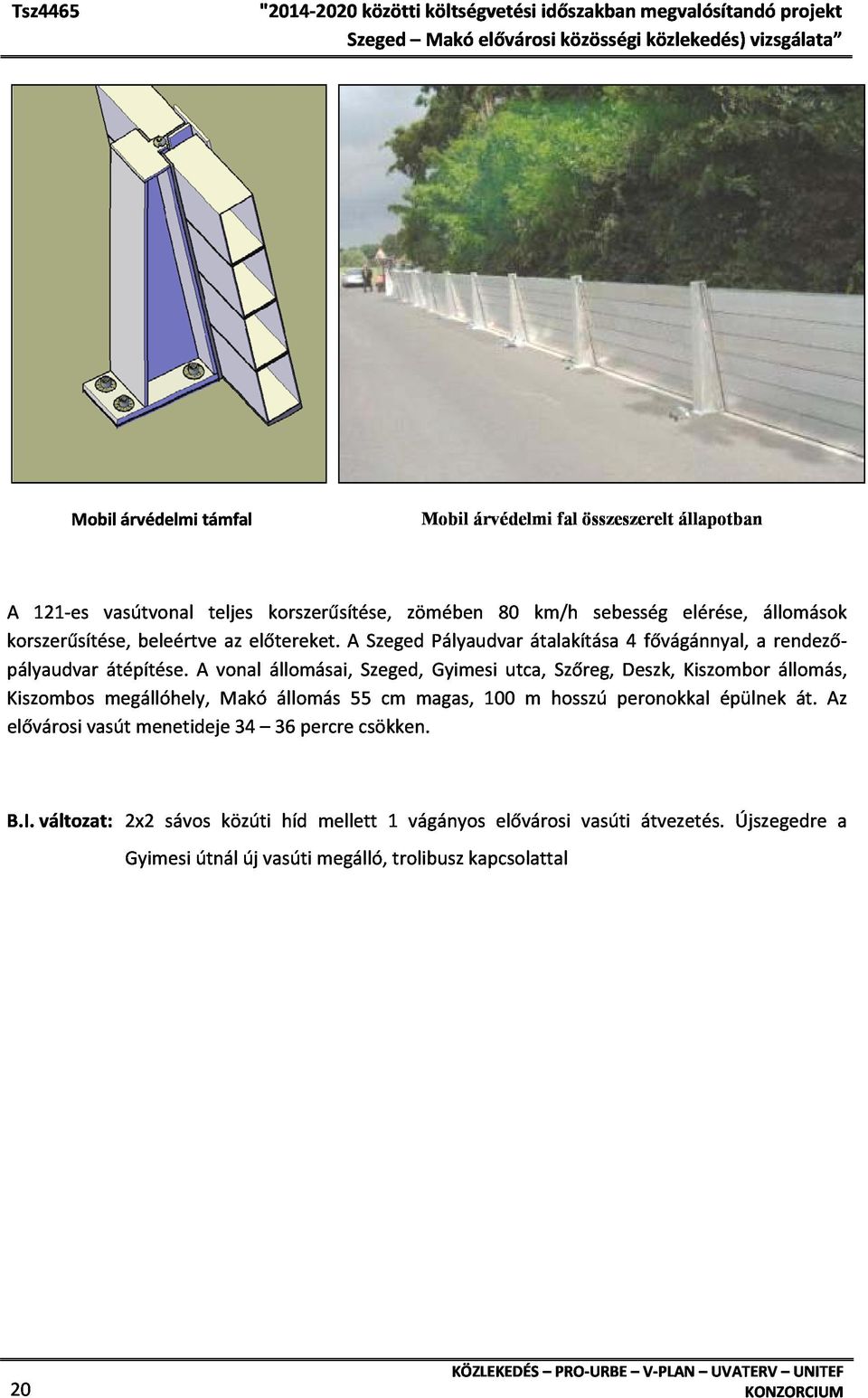

20 Mobil árvédelmi támfal Mobil árvédelmi fal összeszerelt állapotban A 121 es vasútvonal teljes korszerűsítése, zömében 80 km/h sebesség elérése, állomások korszerűsítése, beleértve az előtereket. A Szeged Pályaudvar átalakítása 4 fővágánnyal, a rendezőpályaudvar átépítése. A vonal állomásai, Szeged, Gyimesi utca, Szőreg, Deszk, Kiszombor állomás, Kiszombos megállóhely, Makó állomás 55 cm magas, 100 m hosszú peronokkal épülnek át. Az elővárosi vasút menetideje percre csökken. B.I. változat: 2x2 sávos közúti híd mellett 1 vágányos elővárosi vasúti átvezetés. Újszegedre a Gyimesi útnál új vasúti megálló, trolibusz kapcsolattal 20

21 A B.I. változat funkcióábrája B.II. változat: 2x2 sávos közúti híd mellett 2 vágányos elővárosi vasúti átvezetés, amelyen a hódmezővásárhelyi tram train is áthalad, Szőreg végállomásig. Újszegeden új vasúti megálló (Gyimesi utca mh.), mint A.I.változatnál. A B.II. változat funkcióábrája A hódmezővásárhelyi tram train a déli hídon eléri Szőreget. 21

22 Szőreg vasútállomás 22

23 C változat: TRAM TRAIN RENDSZER BEVEZETÉSE SZEGED MAKÓ VISZONYLATBAN, mely eléri mindkét város belvárosát és Szőregen új városias nyomvonalon halad. 2x2 sávos közúti híd mellett 2 vágányos átvezetés (opció Temesvárra nemzetközi kapcsolat) C.I. változat: Szegeden a Vértói útnál induló, majd 1 es villamosvonalon haladó tram train, a hídon áthaladva, a Gyimesi úttól Szőregen új városi nyomvonal. (alternatíva Deszken is új városias nyomvonal). Makón a vasútállomás elérését követően a Kálvin utcán Csanád vezér tér végállomás elérése. (Makón több alternatíva a belső nyomvonalvezetésre). A C.I. változat funkcióábrája A C.I. alternatív változat funkcióábrája (Deszken történő áthaladással és Makón körbejárással) 23

24 C.II. változat: A Hódmezővásárhelyről érkező tram train, az 1 es vonalon, majd a hídon, tovább C.I. szerint halad Makóra. (Alternatíva: Az 1 es tram train Hódmezővásárhely Szeged, Indóház tér között. A 2 es tram train Vértóról a nagykörúti új nyomvonalon halad a hídra, tovább C.I. változat szerint. Az alternatív változatban két tram train vonal működik, Szegeden átlapolva jár.) A C.II. változat funkcióábrája A C.II. alternatív változat funkcióábrája (Deszken történő áthaladással és Makón körbejárással) 24

25 TRAM TRAIN MEGÁLLÓHELYEK: A VÉRTÓ(CSONGRÁDI SGT.) VÉGÁLLOMÁSTÓL,2. MAJD AZ 1. VILLAMOS VONALÁN A VÁROSON ÁT Indóház tér Fővám köz Gyimesi út Zsálya u. Templom tér Rózsatő u. Deszk új peron Kiszombor áll. új széles peron Kiszombor megálló új peron Makó vasútállomás új széles peron, kiágazás Makó, Kálvin u. Makó autóbusz pu., végállomás ALTERNATÍVÁK 1.ALTERNATÍVA Templom tér, Deszk, Semmelweis u., Deszk, Majakovszkij u. Kiszombor állomás 2.ALTERNATÍVA Kiszombor mh. Makó vasútállomás Újvásártér mh. Aradi út Széchenyi tér Szegedi út Kiszombor mh. 3.ALTERNATÍVA Kiszombor mh. Makó vasútállomás Újvásártér mh Újvárosi vasútállomás Justh Gyula út Művelődési ház autóbusz pu. Kálvin u. Makó vasútállomás Kiszombor mh. A tram train menetideje Makó, Csanád vezér tér Indóház tér között 42 perc, közben 9 megállót érint. C változatban Makón lehetséges alternatívák: Alap: 121 es vonal Makó vasútállomás Kálvin u. Csanád vezér tér vá. Alternatívák: Makóra behaladás Szegedi úton, Csanád vezér tér végállomás Makó vasútállomás, Újvásártér mh. Aradi u., Szegedi út, vissza Szeged (Kiskör) Makó vasútállomás, Újvásártér mh., Újvárosi végállomás, Justh Gy. u. Csanád vezér tér, vissza Szeged (nagykör) 25

26 Minden változat két alváltozatot tartalmaz Makói nyomvonal változatok [I. alváltozat] [II. alváltozat] a Hódmezővásárhely Szeged tram train létét nem feltételezzük, a projekt indulásakor feltételezzük, hogy a Hódmezővásárhely Szeged tram train működik a projekt indulásakor és ehhez illesztjük a Szeged Makó fejlesztést. A tram train településen belüli nyomvonalvezetés tekintetében a változatokhoz tartozó alternatívákat jelölünk meg. Nyomvonali alternatíva Szegeden Deszken Makón kerül bemutatásra. Mindenhol az alap (legkönnyebben megvalósítható) alternatívát tekintjük javasoltnak. A változatokhoz opciók csatlakoznak, melyek a regionális nyomvonalhoz csatlakozó, nemzetközi kapcsolatrendszert teszik lehetővé. Az opciók kapcsolódó projektek, az alap megbízáshoz nem szükségszerűek. Az opciók: Elővárosi vasúthoz: Aradra Nagylakon át, nagyvasúti kapcsolat. Tram trainhoz: Temesvárra Szerbián át nagyvasúti kapcsolat 26

27 A nagysebességű vasút, a nagytávú koncepcióban leírtaknak megfelelően, szegedi elérhetőséggel rendelkezik a jövőben. A Szegedi pályaudvar tere biztosítja az NSV részére a megállás lehetőségét, a déli híd 2 vágányos nagyvasúti kialakítása az áthaladást, majd önálló saját nyomvonalú továbbhaladás tervezendő. A jelenlegi projektben az NSV lehetőségét biztosítottuk, a projektre terhelt eleme nincs. 27

28 Hidak lehetséges megoldásai: Vegyes forgalmú közúti vasúti híd: A mederszerkezetet két főtartós ívhídként célszerű kialakítani kisebb nyílású ívvel. Hídhossz: 554 m Szélesség: 33,10 m Terület: ~ m² Becsült kiviteli költség: 20,2 milliárd Ft A vegyes forgalmú közúti vasúti híd keresztmetszete: A vegyes forgalmú közúti vasúti híd két főtartós, ortotróp pályalemezes ívhíd. Az ív magassága nyílásközépen 24,0 m a pályaszint felett. A főtartók tengelytávolsága 27,0 m, a közbenső hossztartók tengelytávolsága 9,0 m. A fő kereszttartók 8,0 m ként, a felfüggesztések vonalában helyezkednek el, köztük 1 1 db másodrendű kereszttartóval a zártszelvényű trapézbordák megtámasztására. A vasúti hossztartók a sínszálak alatt helyezkednek el. A híd északi oldalára 3,70 m széles gyalogjárda és kerékpárút kerül. A 2x2 sávos kocsipálya kiemelt szegélyek közötti szélessége 15,00 m. A kétvágányú vasúti pálya a déli oldalon található, a vágányok tengelytávolsága 4,50

29 m. A főtartó külső oldalán lévő 1,0 m széles szolgálati járda alá helyezhetők a vasútüzemi kábelek. A híd teljes szélessége 33,10 m. Különálló közúti és vasúti híd: Az előzetes MÁV egyeztetésen elhangzottakat figyelembe véve különálló vasúti hidat javasolunk a kisebbik nyílású ívvel. Mivel a közúti híd közvetlenül a vasúti mellé kerülne, így esztétikai szempontból kedvezőbb lenne a kevesebb főtartó, ezért mindkét híd esetében a középen elhelyezett ívet tartjuk célszerűnek Ez nem mellesleg kedvezőbb hídszélességet és kisebb méretű pilléreket eredményez. Hídhossz: 554 m Közúti híd szélessége: 24,70 m Területe: ~ m² Becsült kiviteli költség: 9,5 milliárd Ft (alépítmények nélkül) Vasúti híd szélessége: 14,20 m Területe: ~ m² Becsült kiviteli költség:7,8 milliárd Ft (alépítmények nélkül) Alépítmények kiviteli költsége: Teljes kiviteli költség: 6,2 milliárd Ft 23,5 milliárd Ft A különálló közúti és vasúti híd hosszmetszete (a felső ábrán a két különálló híd közös nézete látható): 29

30 A közúti és a vasúti híd is egyaránt középső íves főtartós kialakítású. Az acél szekrénytartós, ortotróp pályaszerkezetes merevítő tartó mindkét hídnál 8,0 m ként kettős kábelekkel függeszkedik a nyílásközépen 24,0 m magas ívre. A 25,00 m teljes szélességű közúti híd északi oldalára 3,70 m széles gyalogjárda és kerékpárút kerül. A kiemelt szegélyek között a 2 2 sávos kocsipályák szélessége 8,0 8,0 m, a köztük lévő 3,0 m es sávban helyezkedik el a főtartó íve. A vasút felőli oldalon üzemi járda létesül. A közúti és a vasúti hidak tengelytávolsága 20,70 m, így a két szerkezet között 3,0 m es légrés adódik. A vasúti hídon a vágányok tengelytávolsága 6,80m, a főtartó íve középen helyezkedik el. A híd mindkét oldalán 1,0 1,0 m széles szolgálati járdát alakítottunk ki az elsodrási határon kívül, így a teljes szélesség 14,20m re adódik. 30

31 A különálló közúti és vasúti híd keresztmetszete: 31

32 Közúti híd villamos pályával: A ferdekábeles híd megépítését javasoljuk. Hídhossz: 566 m Szélesség: 31,60 m Terület: ~ m² Becsült kiviteli költség: 17,8 milliárd Ft A közúti híd hosszmetszete (a felső ábrán a két híd közös nézete látható): Ebben az esetben azt a változatot tüntettük fel, amikor vasúti műtárgy nem létesül, közúti és villamos forgalom halad át a hídon. A ferdekábeles szerkezetnél a közép pilon magassága a pályaszint felett 78,0 m. A zárt szekrénytartós, ortotróp pályalemezes szerkezetű merevítő tartó magassága 3,00 m. A híd északi oldalára 2,40 m széles gyalogjárda, a déli oldalra kerékpárút kerül. A kiemelt szegélyek közötti 11,0 m szélességben kétsávos kocsipálya és villamos vágány helyezkedik el a hídszerkezet mindkét oldalán. A középső 3,0 m es sávban található a pilon, a kettős kábelsík valamint a villamos felsővezetékét is tartó lámpaoszlopok. A híd szélessége 31,60 m re adódik. 32

33 A közúti híd keresztmetszete 33

34 Nagyvonalú költségbecslés: BERUHÁZÁSI ELEM BERUHÁZÁSI KÖLTSÉG MFt) VÁLTOZAT ALTERNATÍVA AI AII BI BII CI CII CIIa CIIb CIIc 1. VASÚTÉPÍTÉS összesen (Temesvári vonal nélkül) 404,8 417, , , , , , , , Új vágány építése 0,0 0,0 542,5 542,5 448,9 448,9 448,9 448,9 448, Vonal felújítás, használt felépítménnyel csere 207,0 207,0 936,0 936,0 432,0 432,0 432,0 432,0 432, Állomási mellékvágány bontása 18,0 18,0 86,0 86,0 86,0 86,0 86,0 86,0 86, Állomás peron bontás 6,6 6,6 52,8 52,8 52,8 52,8 52,8 52,8 52, Állomás építés 22,0 22,0 66,0 66,0 44,0 44,0 44,0 44,0 44, Állomási kitérők bontása 1,5 1,5 28,5 28,5 28,5 28,5 28,5 28,5 28, Állomási kitérők építése 0,0 0,0 162,0 162,0 396,0 396,0 396,0 396,0 396, Megálló bontás 0,0 0,0 2,2 2,2 2,2 2,2 2,2 2,2 1, Megálló építés (TramTrain is) 0,0 13,1 39,3 52,4 131,0 131,0 131,0 131,0 117, Vonal+biz.ber. kábel 129,5 129, , , , , , , , Új kereszt (Szőreg +Kiszombor+Makó) 20,0 20,0 60,0 60,0 60,0 60,0 60,0 60,0 60, Központi áll. biz.ber. (Szeged szem pu.+szőreg) 0,0 0,0 90,0 90,0 220,0 220,0 220,0 220,0 220, Áll. biz.ber. konténer 0,2 0,2 0,5 0,5 0,5 0,5 0,5 0,5 0, Vasúti műtárgyak 0,0 0,0 0,0 0,0 0,4 0,4 0,4 0,4 0, Temesvári 2 vágányú villamosított vonal építése , , , , ,0 2. TRAMTRAIN összesen 600,0 600,0 0, , , , , , , Tramtrain építés 1. vágány 0,0 0,0 0, , , , , , , Tramtrain építés 2. vágány 600,0 600,0 0,0 0,0 180,0 180,0 180,0 180,0 360,0 3. MAGASÉPÍTÉS (építés/felújítás/átalakítás) 3,0 3,0 4,5 9,0 19,5 19,5 19,5 19,5 19,5 4. ÁLLOMÁSI P+R, B+R építés 78,0 78,0 370,8 370,8 510,0 510,0 510,0 510,0 510,0 5. ÚTÉPÍTÉS, FORGALOMTECHNIKA 576,5 576,5 576,5 576,5 703,6 703,6 703,6 703,6 703,6 6. HÍDÉPÍTÉS , , , , , , , , ,0 7. KÖZMŰVEK összesen 140,0 140,0 160,0 160,0 370,0 370,0 370,0 370,0 370, Közműkiváltás Szegeden 140,0 140,0 160,0 160,0 160,0 160,0 160,0 160,0 160, Közműkiváltás Makón 0,0 0,0 0,0 0,0 210,0 210,0 210,0 210,0 210,0 8. TROLIBUSZ MEGHOSSZABBÍTÁS 120,0 120,0 120,0 120,0 120,0 120,0 120,0 120,0 120,0 9. TERÜLET KISAJÁTÍTÁS 10. VASÚTI JÁRMŰ összesen 0,0 800,0 0,0 0, , , , , , Tramtrain 4 800, , , , , Dízel motorvonat 0,0 800,0 0,0 0,0 0,0 0,0 0,0 0,0 0, Járműtelep 1 200, , , , ,0 11. ZÉRÓ EMISSZIÓS AUTÓBUSZ 7 000, ,0 12. BERUHÁZÁSI KÖLTSÉG ÖSSZESEN (Temesvári vonal nélkül) Tartalék BERUHÁZÁSI KÖLTSÉG TARTALÉKKAL (Temesvári vonal nélkül) Előzmények, koncepciók Szeged rendelkezik Közlekedésfejlesztési koncepcióval, amelyet a Közgyűlés 126/2007. (III. 29.) sz. határozattal fogadott el. Ez alapvetően a városi közlekedésre koncentrál. Azonban a város vonzáskörzete közötti közlekedésben a növekvő személy és tehergépjármű forgalom rontja a város és településein élők életminőségét. Ezért kiemelt jelentősége van Szeged európai léptékű versenyképességének növelésében a város regionális hatókörének tágítása, bevonva vonzáskörzetének nemcsak a kistérségi településeit, hanem a szomszédos városokat is. Ennek fontos alkotó eleme, hogy a közigazgatási struktúrától függetlenül a város világos közlekedéspolitikával rendelkezzen a helyközi vagy elővárosi közlekedés terén is, megfelelően alátámasztott célkitűzésekkel, akciótervvel. Szeged regionális szerepköre a Dél Alföldi Régióban csak megfelelően működő közlekedési kapcsolatokon keresztül tud érvényesülni, gazdasági és foglalkoztatás növekedést vonzani. 34

35 A régión belüli közlekedési kapacitások néhány kivételtől eltekintve szűkösek, korszerűtlenek, ami hátrányosan hat a belső áru és munkaerő mozgásra. A közlekedési hálózat és a kapcsolódó szolgáltatások fejlesztése tehát elemi szükséglet, az így a létrejövő új kapacitások elősegítik a térség gazdasági versenyképességét, javítják a társadalmi mobilitást és a foglakoztatás potenciáját biztosítva a fenntartható fejlődést. Az ez év októberében készült Szeged elővárosi közösségi közlekedésfejlesztése koncepció célja; a város és a kapcsolódó agglomerációs övezet harmonikus versenyképes fenntartható fejlődésének elősegítése. A koncepció a Dél Alföldi Régió beleértve Szegedet is jövőbeni működőképességének megalapozására, a személyközlekedésben több európai országban alkalmazott technológiák bevezetésére, tesz javaslatot, javítva ezáltal a térségben élők életkörülményeit. 35

36 2. A fejlesztés indoklása 2.1. Helyzetértékelés Szegeden és a térség közlekedési rendszerének elemzése Jelenlegi kereslet kínálat vizsgálata A Szeged vonzáskörzetében 38 településen végzett mobilitási felvétel alapján az térségben lakók utazási szokásai jelentős eltéréseket mutatnak. A két jelentős város, Hódmezővásárhely és Makó esetében az utazások közel kétharmad része a településen belül történik. A kisebb települések esetében ez az arány nem több mint 30%. A Szegedre irányuló utazások tekintetében a várostól való távolság (illetve utazási idő) meghatározó. A városhoz közel eső települések esetében a legnagyobb, a távoli településeken pedig a legkisebb a Szegedre utazók részaránya ábra: A felmérések alapján felvett utazások indulás és cél szerinti eloszlása A Szegedre ingázók összes utazásból számított részaránya az első gyűrűs agglomerációs településeiről (Röszke, Tiszasziget, Újszentiván, Deszk, Szatymaz) a legmagasabb. Itt az induló utazások több mint 36

37 50% a irányul Szegedre. A megyeszékhelytől távolodva a településekről Szegedre irányuló utazások aránya fokozatosan csökken, jellemzően 10% és 25% közötti részaránnyal. Néhány, a megyeszékhely irányában viszonylag kedvezőtlenül megközelíthető településen (Óföldeák, Kömpöc, Pusztaszer) ez az arány 10% alatt maradt ábra Szeged vonzáskörzetéből történő utazások Szegedre A Szeged vonzáskörzetében 38 településen végzett mobilitási felvétel alapján az utazások módválasztása az utazási reláció függvényében markáns eltéréseket mutat. A közösségi közlekedés részaránya a Szeged és vonzáskörzete, valamint a Szegeden belüli utazások esetében volt a legmagasabb (40% illetve 37%). Ezekben a relációkban a személygépkocsit választók aránya alig haladta meg a közösségi közlekedést választókat (51% illetve 37%). A vonzáskörzeten belüli, de nem Szegedi relációban zajló utazásoknál az egyéni közlekedés javára tolódik el a módválasztás: 26% utazik közösségi közlekedéssel, és 52% személygépkocsival (motorizált utazások 67% a személygépkocsival). Az arány tovább romlik közösségi közlekedés szempontjából a hatásterület és az ország többi része között (motorizált utazások 75% a személygépkocsival történik). A 37

38 vonzáskörzethez tartozó településeken belül az utazások nagy része (67%) nem motorizált utazás (gyalogos, kerékpáros stb.). Ez az arány a megyeszékhelyen 25% ábra Szeged és vonzáskörzetének közlekedési módválasztása Infrastruktúra, műszaki állapot Közúti közlekedés A közúti forgalomfelvétel során a nagyobb szegedi bevezető utakon mért forgalomnagyságok jelentős mértékben változtak az M43 autópálya átadása óta. Az irányonkénti forgalomnagyság csak a 47. sz. főút bevezető szakaszán (Algyői út) haladta meg irányonként a egységjármű értéket. 38

39 2 4. ábra Szegedre irányuló regionális és országos közutak személy és tehergépkocsi forgalma (ÁNF, Ej/nap) A közúti forgalomfelvétel során a külső közúti gyűrűn mért forgalomnagyságokat irányonként mutatjuk be a fenti ábrán. Legnagyobb forgalom az 5. sz. főút (Dorozsmai út) és a 47. sz. főút bevezető szakaszán (Algyői út) haladta meg irányonként a egységjármű értéket. 39

40 2 5. ábra Szeged külső gyűrűn a személy és tehergépkocsi forgalmak irányonkénti megoszlása(ánf, Ej/nap) Térségi közúti kapcsolatok A vizsgált terület elhelyezkedéséből következően az ország nemzetközi tranzitforgalmával erősen érintett terület, hármashatár jellege miatt. Ez közúti forgalom szempontjából igaz, elsősorban, hiszen a határátkelőhelyeket a főutakon lehet elsősorban megközelíteni. A régió településeinek elérhetősége az autópálya fejlesztésekkel egyes irányokban javul. Szeged és Kecskemét között a közúti elérhetőség megfelelővé vált, a Szegedet és Békéscsabát összekötő 47 es számú főút azonban továbbra is korszerűtlen. Ugyanígy fejlesztésre szorul a Bajára vezető 55 ös számú főút. Jelentős forgalmat bonyolított le a 43 sz. főút Szeged és az országhatár között, az M43 as autópálya átadása előtt, és forgalmának igen jelentős részét képviselte a tehergépjárművek aránya. Az M43 as autópálya áprilisában készült el Makóig, így jelenleg az M5 autópálya, Szeged Hódmezővásárhely Makó között biztosított gyors eljutást a közúti forgalom számára. A IV. és a X/b. sz. Helsinki folyosók részeként Bécs Belgrád kapcsolatot biztosító M5 autópálya Csongrád megyei szakasza teljes hosszában kiépült, amelyhez csatlakoztatva megkezdődött az M43 40
