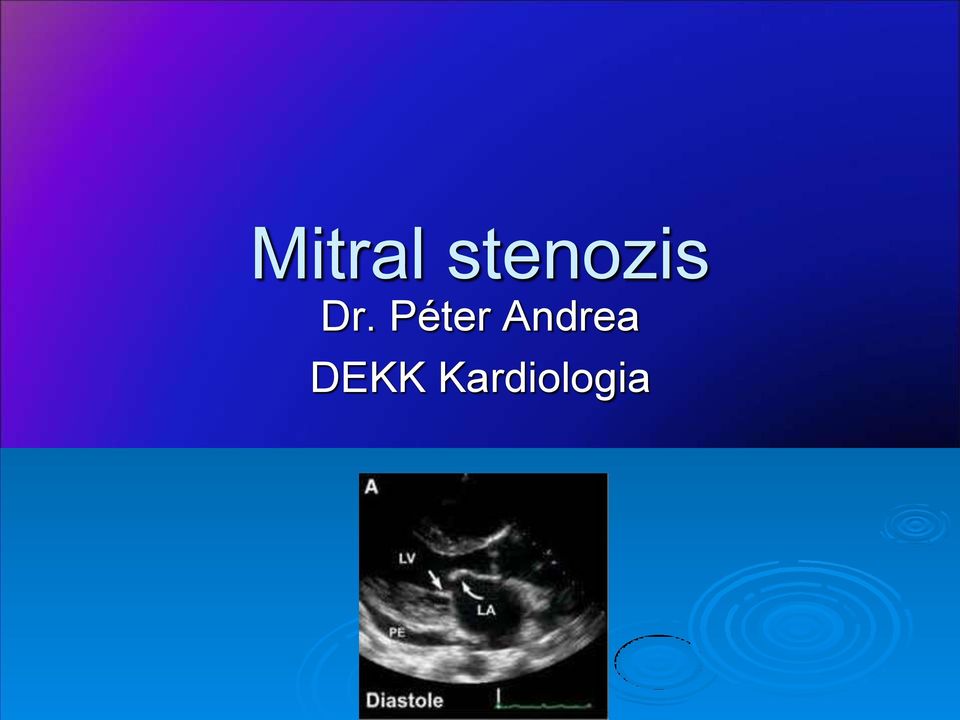

1 Mitral stenozis Dr. Péter Andrea DEKK Kardiologia

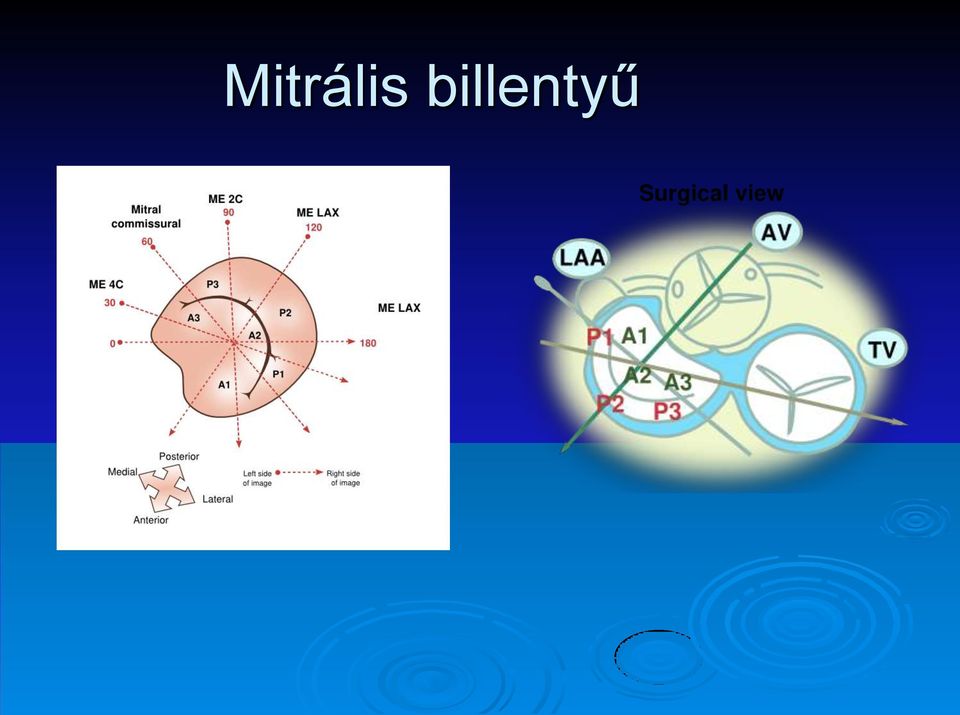

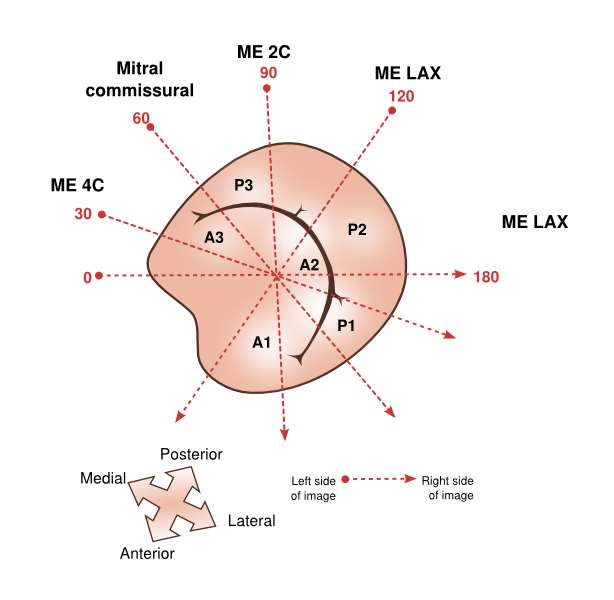

2 Mitrális billentyű

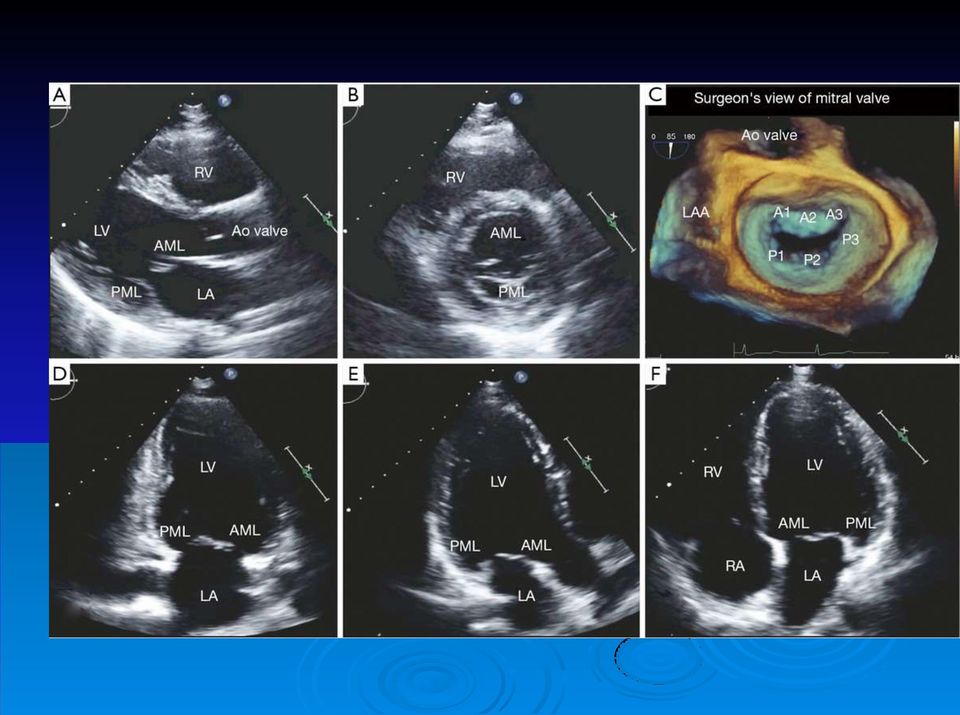

3

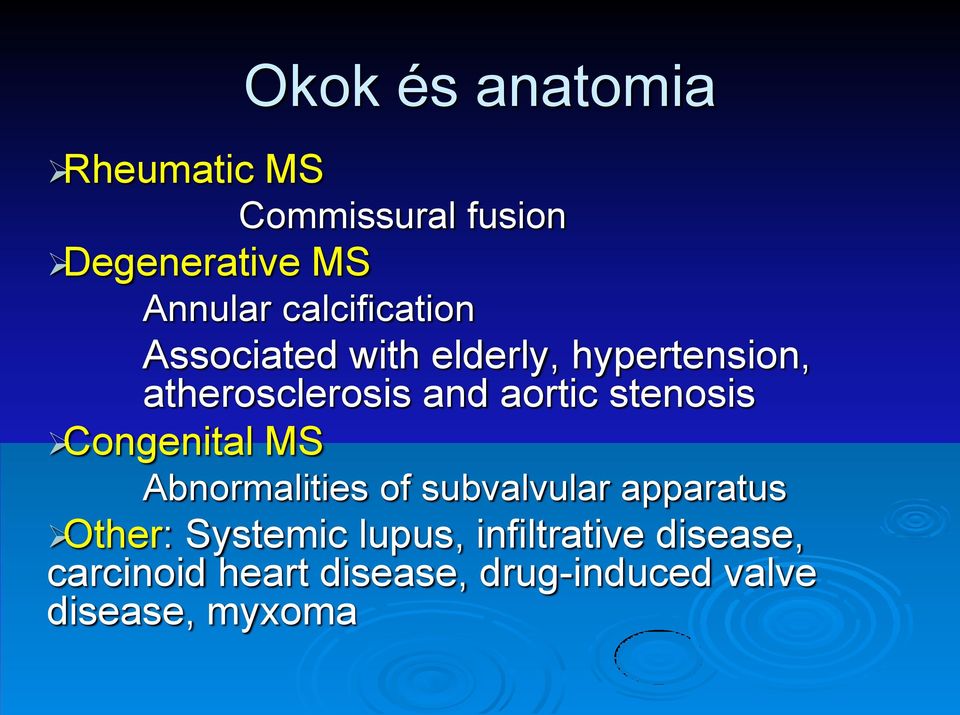

4 Okok és anatomia Rheumatic MS Commissural fusion Degenerative MS Annular calcification Associated with elderly, hypertension, atherosclerosis and aortic stenosis Congenital MS Abnormalities of subvalvular apparatus Other: Systemic lupus, infiltrative disease, carcinoid heart disease, drug-induced valve disease, myxoma

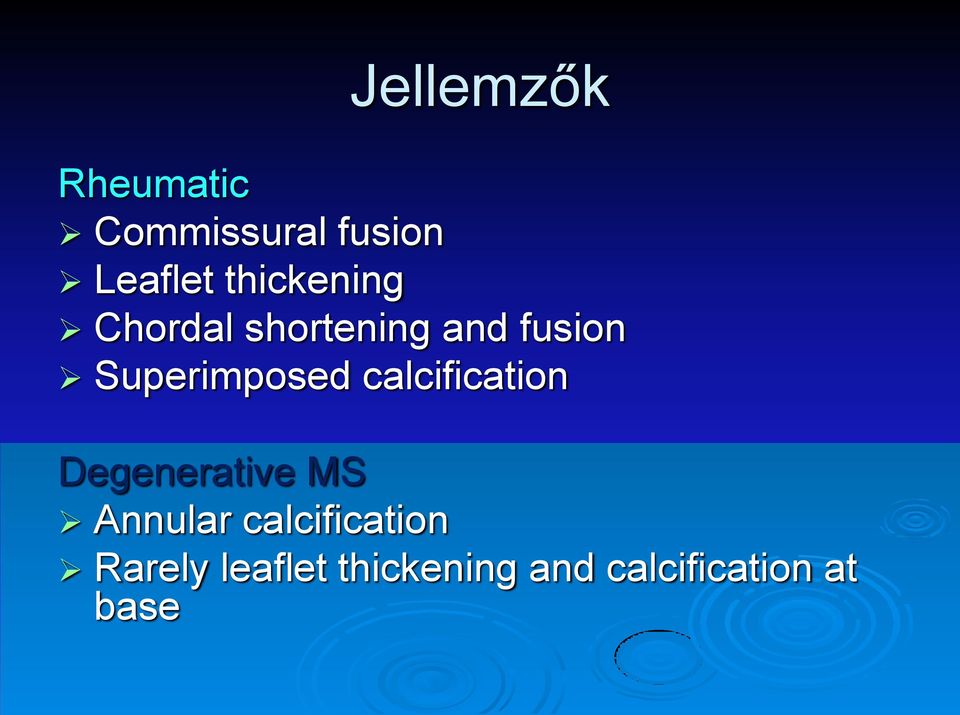

5 Jellemzők Rheumatic Commissural fusion Leaflet thickening Chordal shortening and fusion Superimposed calcification Degenerative MS Annular calcification Rarely leaflet thickening and calcification at base

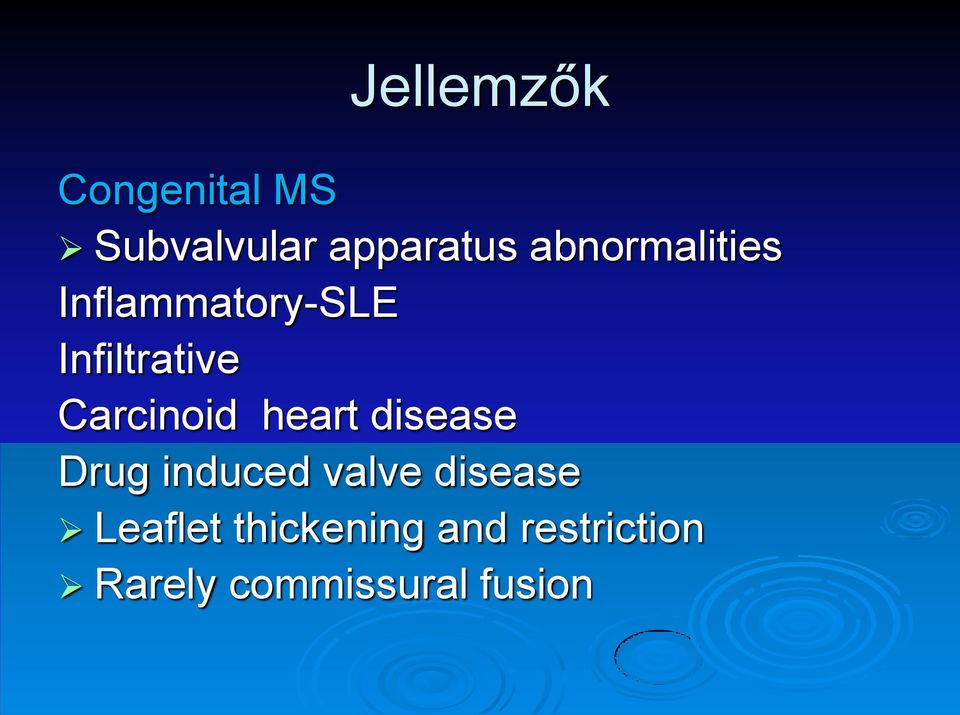

6 Congenital MS Jellemzők Subvalvular apparatus abnormalities Inflammatory-SLE Infiltrative Carcinoid heart disease Drug induced valve disease Leaflet thickening and restriction Rarely commissural fusion

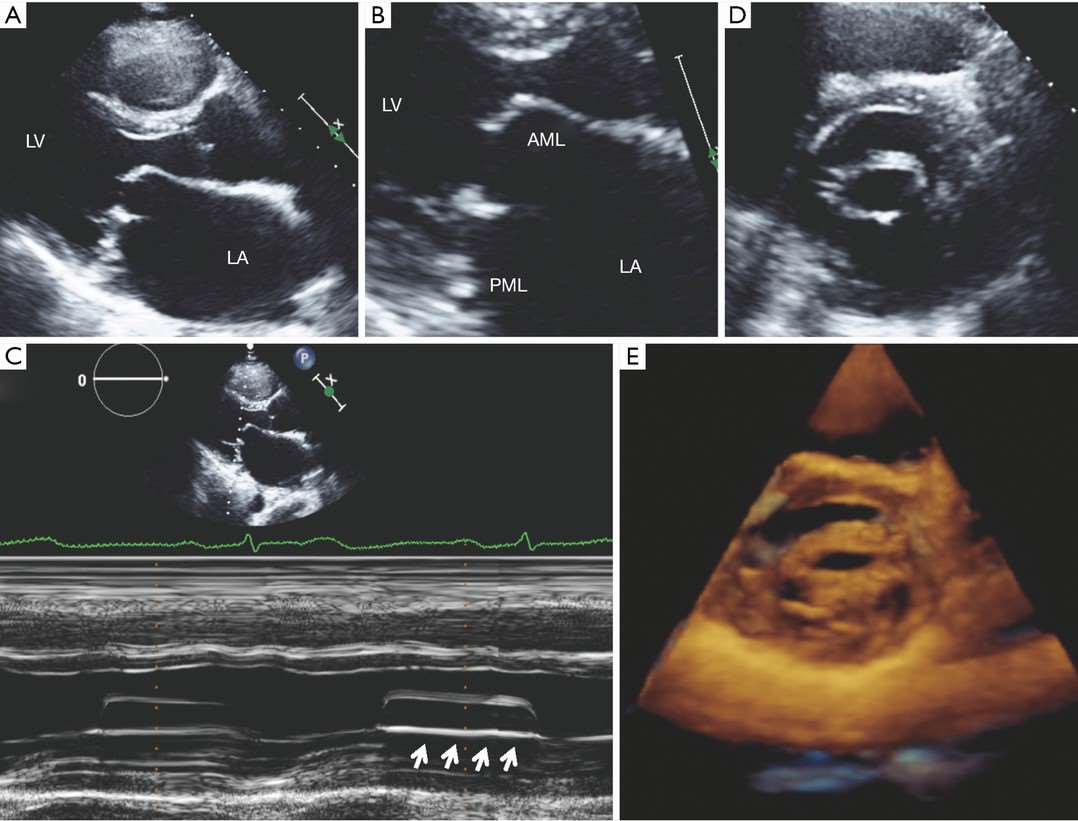

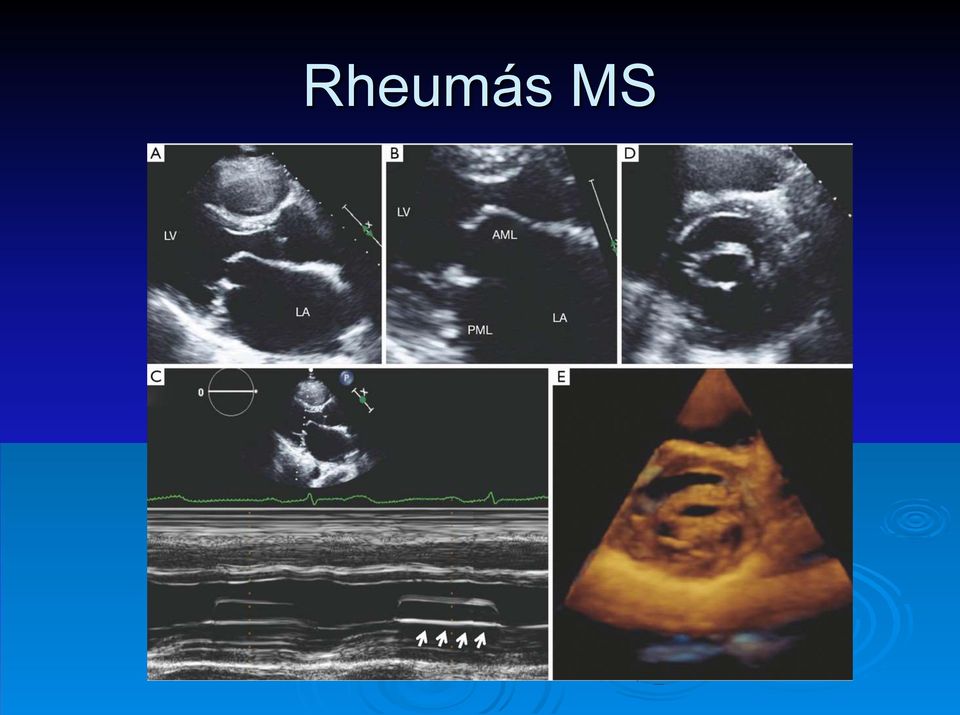

7 Rheumás MS

8

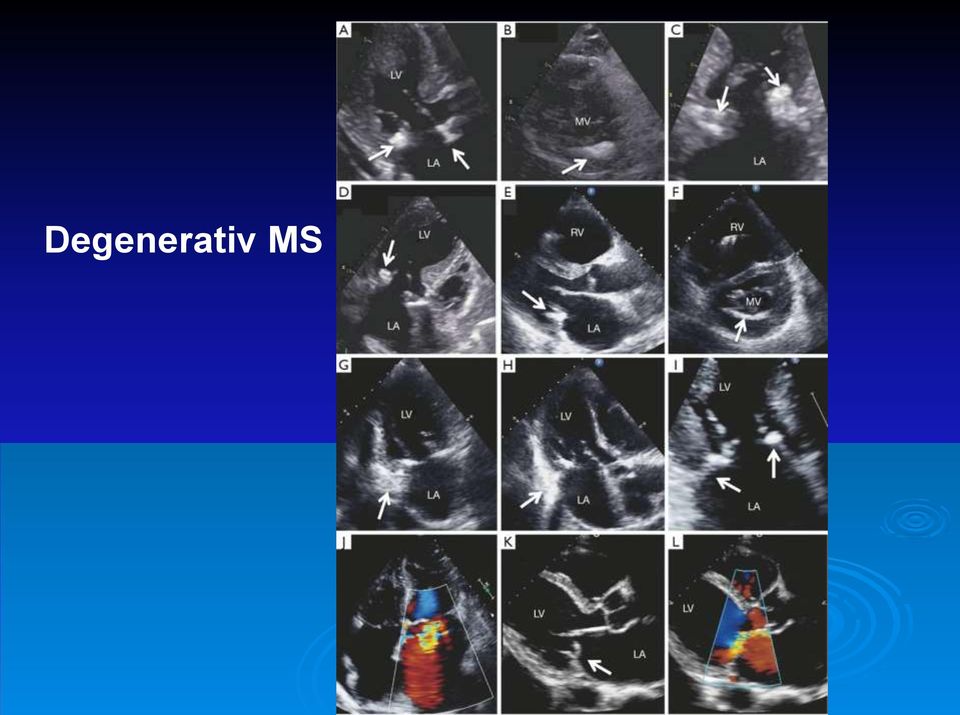

9 Degenerativ MS

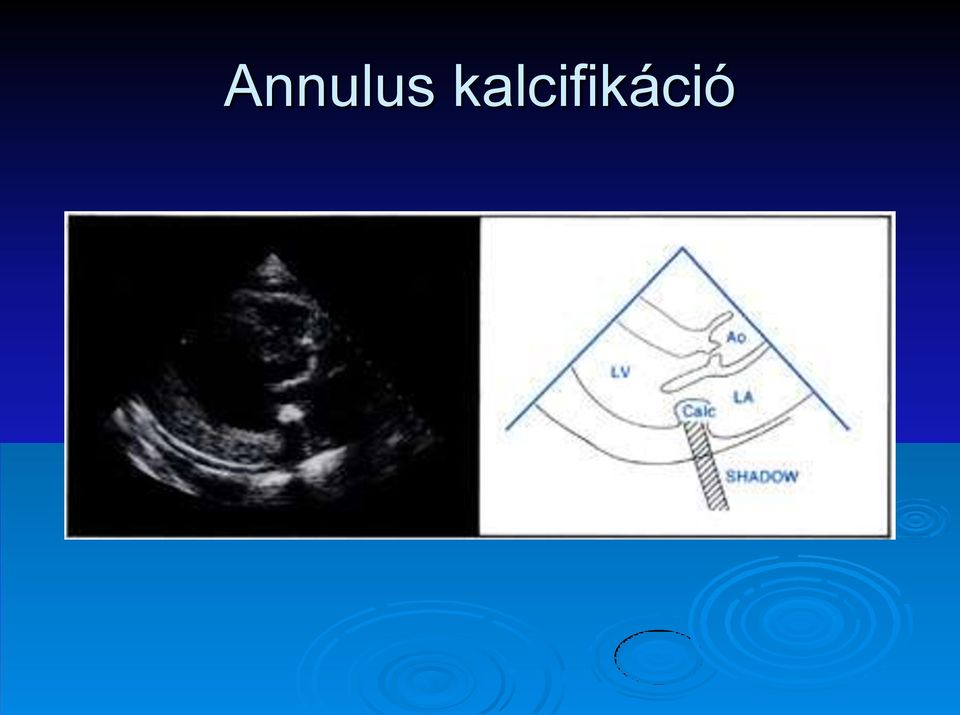

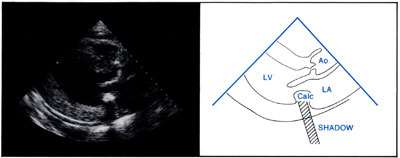

10 Annulus kalcifikáció

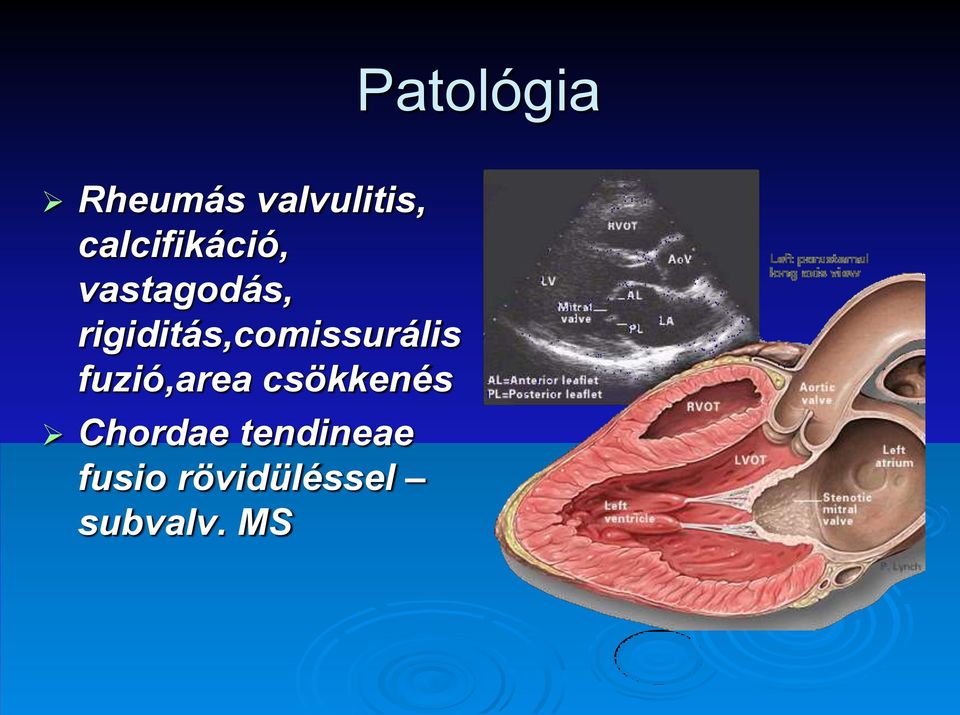

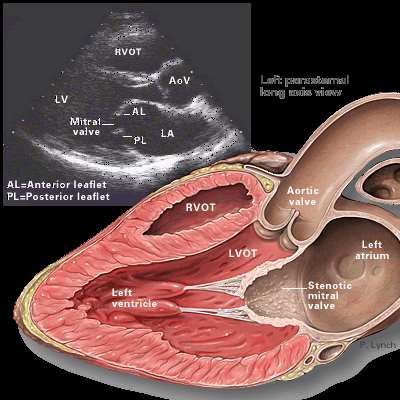

11 Patológia Rheumás valvulitis, calcifikáció, vastagodás, rigiditás,comissurális fuzió,area csökkenés Chordae tendineae fusio rövidüléssel subvalv. MS

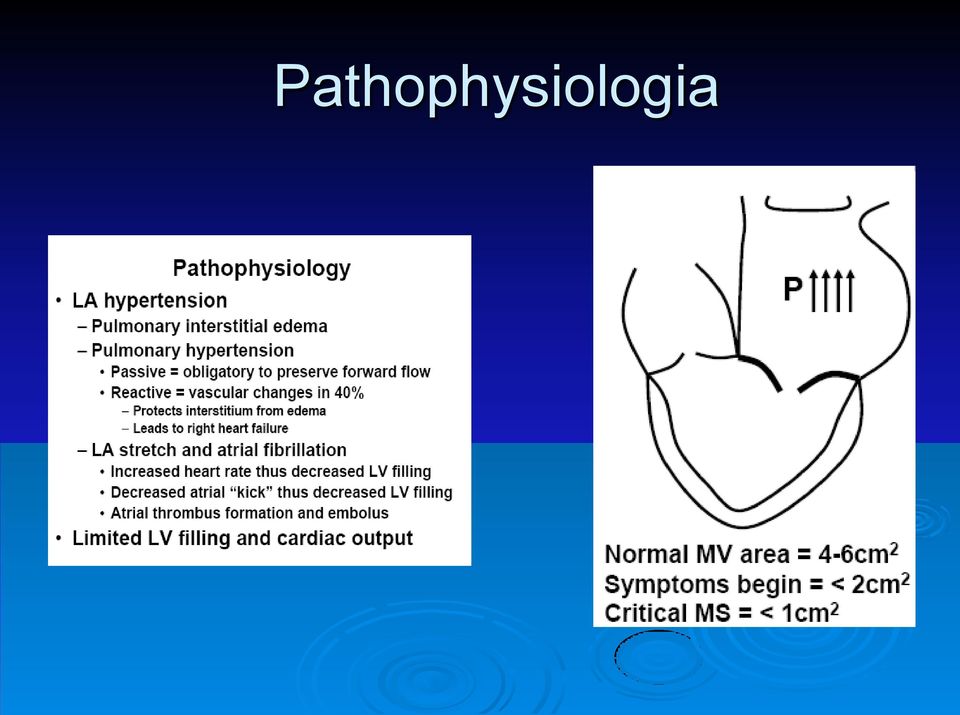

12 Pathophysiologia

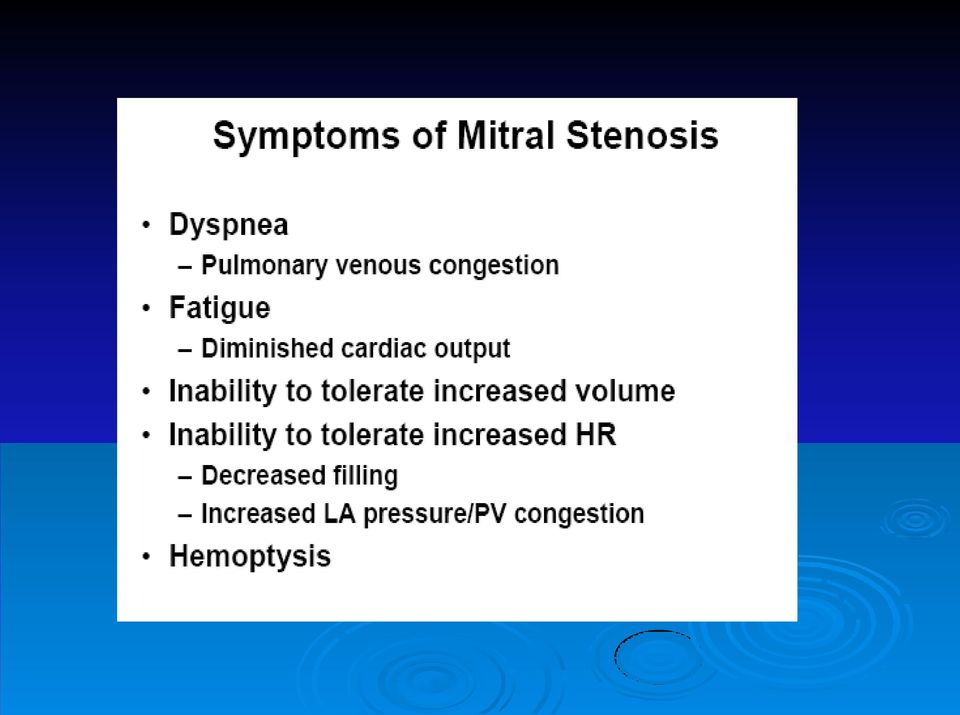

13

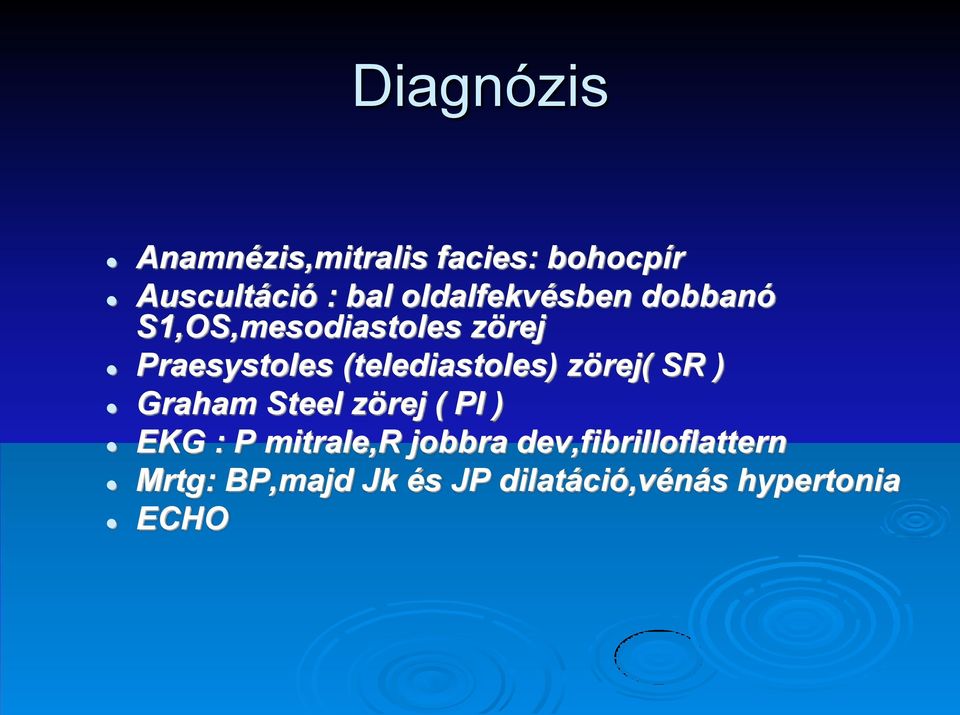

14 Diagnózis Anamnézis,mitralis facies: bohocpír Auscultáció : bal oldalfekvésben dobbanó S1,OS,mesodiastoles zörej Praesystoles (telediastoles) zörej( SR ) Graham Steel zörej ( PI ) EKG : P mitrale,r jobbra dev,fibrilloflattern Mrtg: BP,majd Jk és JP dilatáció,vénás hypertonia ECHO

15 Prognózis Évtizedekig tünetmentes Symptomás, kezeletlen MS ban a halálok : tüdőoedema vagy JSZE 65 % artériás embolizáció 20% tüdőembólia 10%

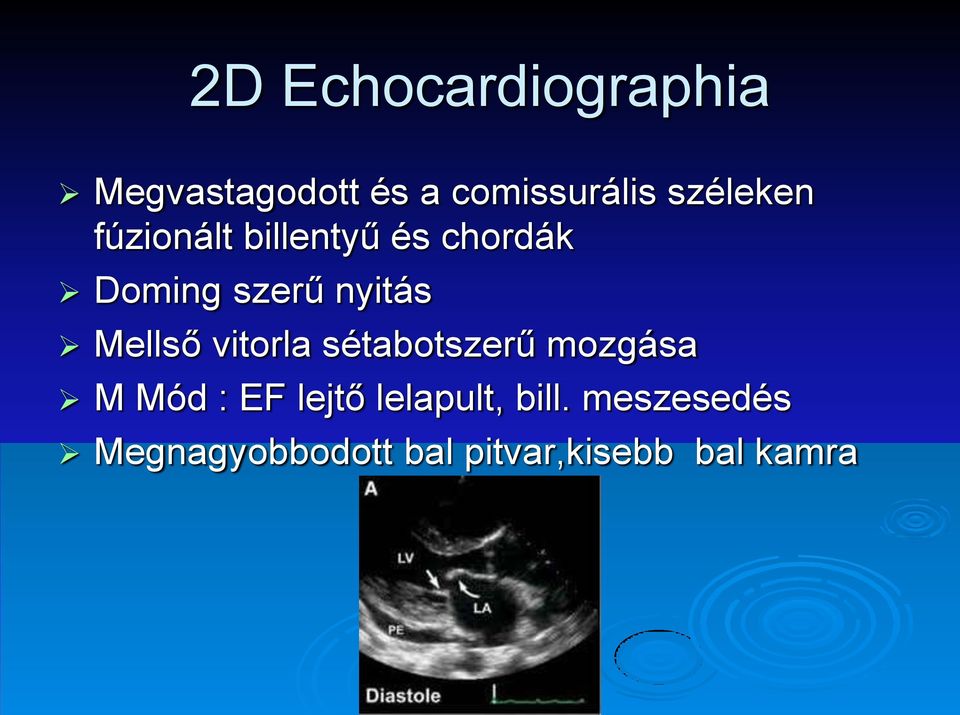

16 2D Echocardiographia Megvastagodott és a comissurális széleken fúzionált billentyű és chordák Doming szerű nyitás Mellső vitorla sétabotszerű mozgása M Mód : EF lejtő lelapult, bill. meszesedés Megnagyobbodott bal pitvar,kisebb bal kamra

17 Valvuláris Anatomia Parasternal short-axis view valve thickness (maximum and heterogeneity) commissural fusion extension and location of localized bright zones (fibrous nodules or calcification) Parasternal long-axis view valve thickness extension of calcification valve pliability subvalvular apparatus (chordal thickening, fusion, or shortening) Apical two-chamber view subvalvular apparatus (chordal thickening, fusion, or shortening) Detail each component and summarize in a score

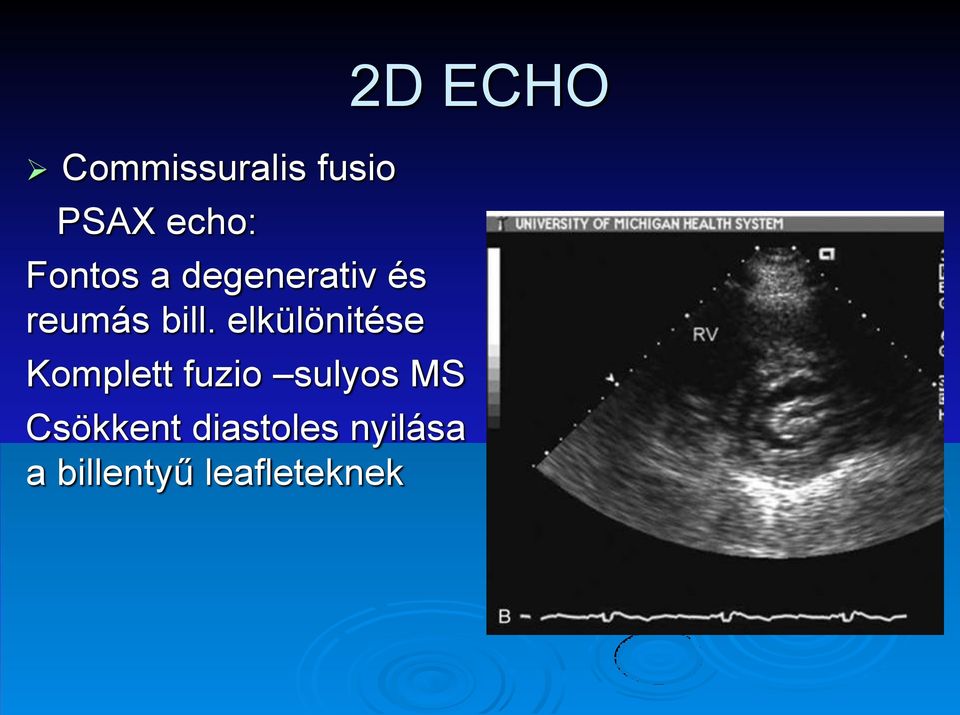

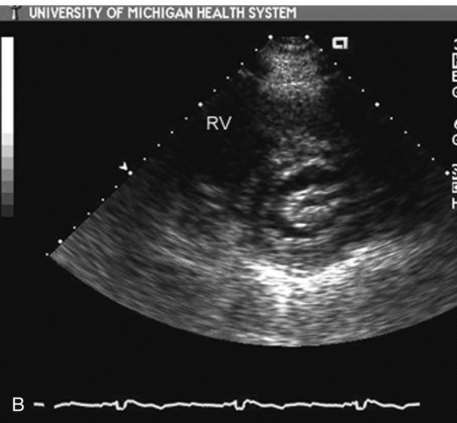

18 Commissuralis fusio PSAX echo: Fontos a degenerativ és reumás bill. elkülönitése Komplett fuzio sulyos MS Csökkent diastoles nyilása a billentyű leafleteknek 2D ECHO

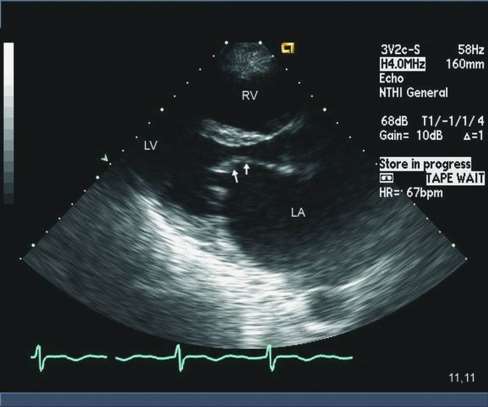

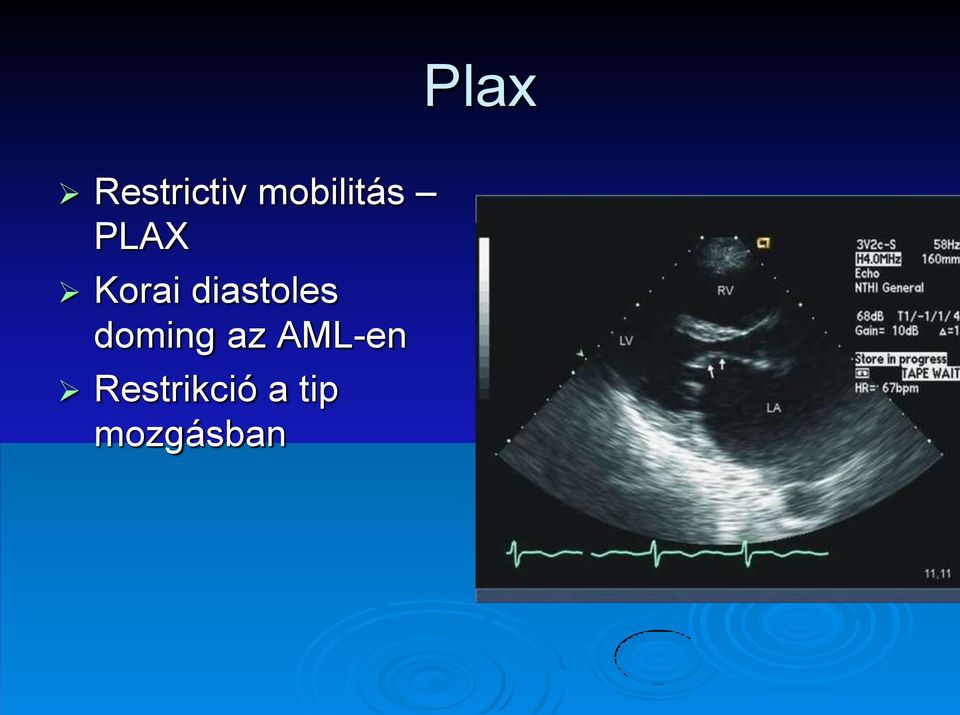

19 Plax Restrictiv mobilitás PLAX Korai diastoles doming az AML-en Restrikció a tip mozgásban

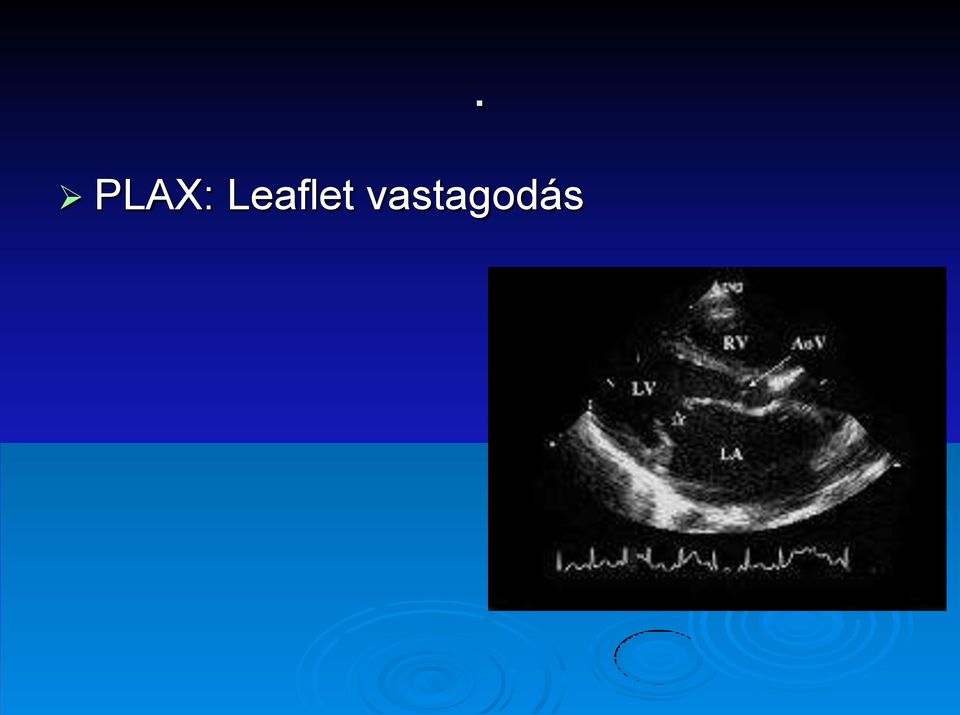

20 PLAX: Leaflet vastagodás.

21 Chorda vastagodás rövidülés és fúzio PAX és A4C

22 A4C Dilatált LA LA és LA appendage thrombus Paradox septummozgás Dilatált RV és RA Superponált calcificatio

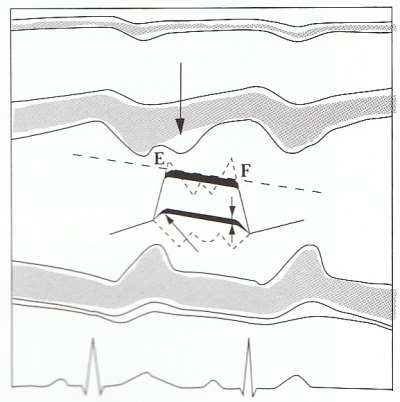

23

24

25 M MODE ECHO Csökkent E-F lejtő >80 mm/s MVA=4-6cm² <15mm/s MVA <1.3cm² Vastag mitral Leafletek Anterior mozgása vagy Immobilitása a Posterior Mitral Leafletnek tethering a csucson Diastolés posterior mozgása a ventricularis Septumnak (MS súlyossága )

26

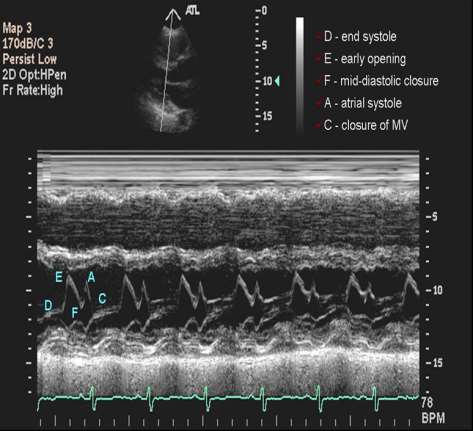

27 M mód Normál MS

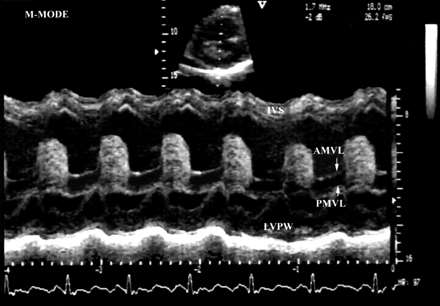

28 Atrialis thrombus primer antiphospholipid syndromában

29 Hogyan mérjük a mitralis stenosist? 1, Stenosis sulyossága : Level 1 ajánlás Pressure gradiens MVA planimetria Pressure half-time (PHT) Continuitás egyenlet Proximal isovelocity surface area method (PISA) 2, Valve anatomia 3. Asszociált laesiok 4, Stressz echo : Level 2 ajánlás

30 Billentyű anatomia, MVA planimetria M mod : bill. vastagság, EF lejtő- nem quantitativ 2 DE MVA -aktualis restrictiv orifice area 1. Comissura fuzió rövid tengelyi PS-ban 2. Mid diastoléban optimalis 3. relative szimmetrikus érintettségnél jó, referencia módszer 4. Sulyos deformitásban nehézkes 5. Adequat intervencióhoz elengedhetetlen

31 MVA Planimetria előnyök 2D Echo A legjobb korreláció az anatomiai areával Scanning módszer elkerüli a túlmérést Elliptikus alak Nem befolyásolja a flow conditio, a cardiális üregek compliance vagy az asszociált léziók Direct mérése a mitralis orificiumnak a nyitott comissurák mellett PSAX-ban mid diastoléban

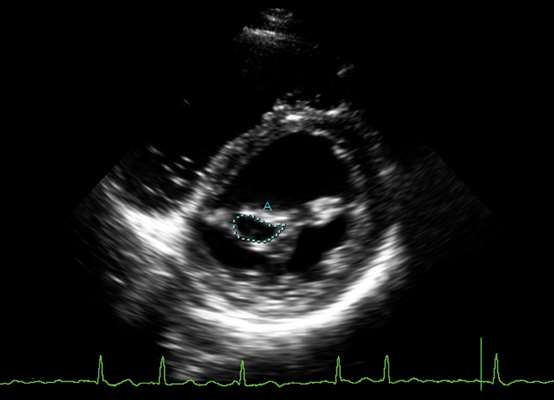

32 MVA planimetria

33 Mitral Valve Area Planimetry Direct mérése a mitral orificiumnak, nyitott comissurák mellett, parasternalis short-axis view ban,mid-diastoléban

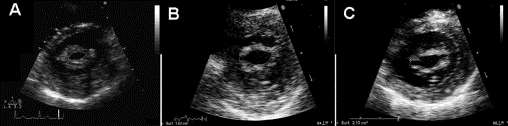

34 Planimetry of the mitral orifice. Planimetry of the mitral orifice. Transthoracic echocardiography, parasternal short-axis view. (A) mitral stenosis. Both commissures are fused. Valve area is 1.17 cm2. (B) Unicommissural opening after balloon mitral commissurotomy. The postero-medial commissure is opened. Valve area is 1.82 cm2. (C) Bicommissural opening after balloon mitral commissurotomy. Valve area is 2.13 cm2. Baumgartner H et al. Eur J Echocardiogr 2009;10:1-25 Published on behalf of the European Society of Cardiology. All rights reserved. The Author For permissions please journals.permissions@oxfordjournals.org.

35 Planimetrias hibák Rossz echo ablak ( 5 %-ban ) Mérés helye eltolódik Sulyos distorsio a billentyűnél Chorda tapadás nem jól látható- MVA alulmérhető Chorda jelentős kalcifikáció-árnyéka-mérési hiba Növekedett gain- MVA alulmérhető Comissurotomia után nem alkalmas Idősek

36 Planimetrias optimalizáció Zoom modszer jobb a delineatióra Harmonic imaging javithatja a planimetriás mérést Optimal is idő mid diastoléban,cine loop modszerrel, frozen image-ben Többszörös mérés kell Pf-ban vagy inkomplett comissura fuzió esetén Nehéz calcifikált billentyű, mellkas deformitás és korábbi commissurotomia esetén

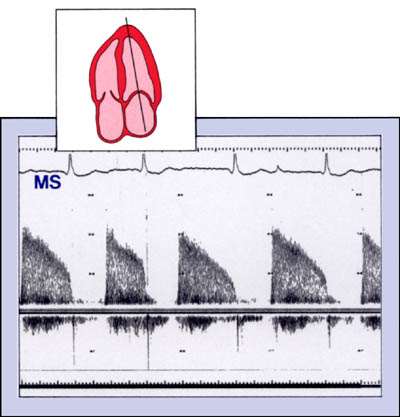

37 Pressure gradiens Csucsi 4 üregi metszetben Doppler inflow CW-transmitral gradiens mérés-stroke volumen,hr befolyásolja PHT-nyomásfelezési idő - függ a LA nyomástól.a LV complience-től,és nyomástól ( LVH,AI mértéke)

38 Pressure Gradiens Continuous wave doppler preferált a gradiens a csucsi metszetben mérendő A transmitralis sebesség görbe deriváltja Color dopplert használunk hogy identifikáljuk az eccentrikus diastolic mitralis jetet Átlaggradiens fontos hemodinamikai eredmény Szivfrekvencia fontos,amin a gradienst mérjük Ha PF van, 5 ciklus átlaga kell az átlaggradiens méréshez

39

40 Pressure gradiens a maximális gradiens függ a LA compliencétől és a LV diastoles funkciótól Függ a szivfrekvenciától, COP és asszociált MR-től Tachycardia,nagyobb COP és az MR miatt túlmérhető a gradiens

41 Pressure half-time T 1/2 = time interval in milliseconds between the maximum mitral gradient in early diastole and the time point where the gradient is half the maximum initial value MVA = 220/ T 1/2

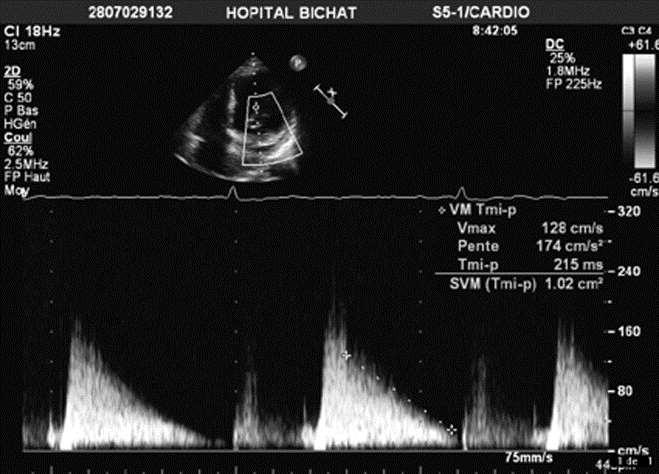

42 Determination of Doppler pressure half-time (T1/2) with a bimodal, non-linear decreasing slope of the E-wave. Determination of Doppler pressure half-time (T1/2) with a bimodal, nonlinear decreasing slope of the E-wave. The deceleration slope should not be traced from the early part (left), but using the extrapolation of the linear mid-portion of the mitral velocity profile (right). (Reproduced from Gonzalez et al.54). Baumgartner H et al. Eur J Echocardiogr 2009;10:1-25 Published on behalf of the European Society of Cardiology. All rights reserved. The Author For permissions please journals.permissions@oxfordjournals.org.

43

44 Determination of mean mitral gradient from Doppler diastolic mitral flow in a patient with severe mitral stenosis in atrial fibrillation. Determination of mean mitral gradient from Doppler diastolic mitral flow in a patient with severe mitral stenosis in atrial fibrillation. Mean gradient varies according to the length of diastole: it is 8 mmhg during a short diastole (A) and 6 mmhg during a longer diastole (B). Baumgartner H et al. Eur J Echocardiogr 2009;10:1-25 Published on behalf of the European Society of Cardiology. All rights reserved. The Author For permissions please journals.permissions@oxfordjournals.org.

45 Estimation of mitral valve area using the pressure half-time method in a patient with mitral stenosis in atrial fibrillation. Baumgartner H et al. Eur J Echocardiogr 2009;10:1-25 Published on behalf of the European Society of Cardiology. All rights reserved. The Author For permissions please journals.permissions@oxfordjournals.org.

46 PHT t befolyásoló tényezők Több faktor befolyásolja a PHT t (ASD, AR, alacsony LA vagy LV compliance ) Rövidül a PHT Az MVA túlméréséhez vezet Igy a PHT-t soha nem lehet alulmérni PHT >220 MS súlyos Ha a PHT < 220 más módszerek is kellenek a súlyosság mérésre

47 PHT mérés hibái LVEDP nő MVA túlmérése Szignifikáns AI túlmérés LV relaxácios zavar alulmérés Rossz CW doppler signal- alul vagy túlmérés

48 Color, CW doppler Deformált, meszes mitr. vitorlák, inhúrok Gyertya-fény: A vér gyorsulása a bal kamrában a mitr. bill. előtt TI, JKSNY becslés, tricuspidalis annulus átmérő (40mm)

49

50 Mitrális area mérés MVA: 220/PHT Hatle MVA: LVOT D2 x 0,78 x TVI (LVOT) / TVI (MV) Continuitás egyenlet MVA= 6,28 x aliasing velocity / peak MS velocity x alfa/180 PISA Planimetria

51 Continuitási képlet Level 2 Az alapja, hogy a diastoles mitral flow telődési volumen azonos az aorta SV-el. MVA = pi (D 2 /4) (VTI Aortic / VTI Mitral ) D is the diameter of the LVOT in cm VTI is in cm. A mérések pontossága és reprodukálhatósága romlik a mérések számával, mely növeli a hibák lehetőségét. Nem használható PF és asszociált szignifikáns MR és AR esetén

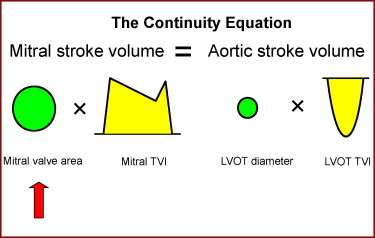

52 CONTINUITY EQATION LVOT AREA

53 Alapja a mitrális billentyű atriális oldalán létrejövő félkör alakú mitralis diastoles flow convergence és flow acceleratio a mitrális billentyűn keresztül. PISA

54

55 PISA mérés ( Level 2 ) r- a convergencia hemisphere radiusa Va-aliasing sebesség Peak Vmitr -mitral inflow csucs CW sebessége Alfa : a mitral leafletek nyilásszöge

56 PISA mérés Zoom kell a flow convergencia meghatározásra az alap baseline sebesség megemelése és az aliasing sebesség cm/s legyen A flow convergencia régioban a radius mérés és a transmitralis sebesség mérés ugyanabban az időben kora diasztoléban történjen Az α angle mérése a mitralis leafletek nyitásakor

57

58 PISA mérés hibái Számos mérés, számos hibalehetőség: Convergencia radius és opening angle mérés Ha az aliasing velocity túl nagy, a PISA kicsi lesz!

59 PISA Használható significans MR, AR, különbőző szivritmus esetén Nem befolyásolja a LA,LV compliance Több mérés szükséges M mode növeli a pontosságot

60 TEE szükséges Rossz TTE ablak LA és fülcsethrombus kizárása PMC előtt PMC alatt Emboliát követően

61 TEE

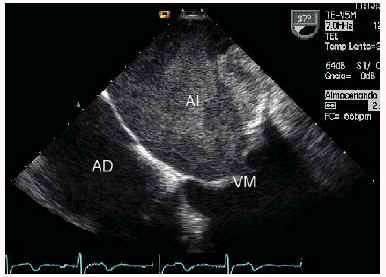

62 A pontos diagnozisra és quantifikaciora Spontaneous echo contrast (SPE ) LA és LA appendage thrombus A chorda strukturákra transgastric plane Bmv után, a procedura kimetelének előrejelzésére comissura calcifikáció és fuzió megitélése TEE

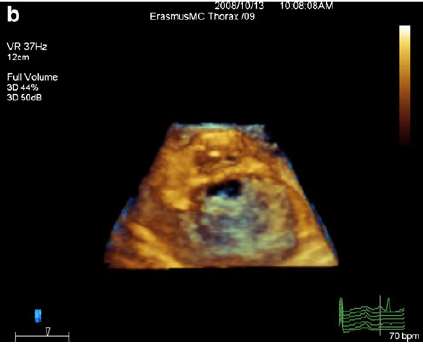

63 3D ECHO TEE és TTE Érzékenysége, pontossága jobb,mint a 2D echonak Fontos informaciók a commissural fusion és a subvalvularis érintettségről MVA mérés kalcifikált és irregulais billentyű esetén MVA mérés BMV után Restenosis commissurotomia után commissural refusio megitélés valve rigiditás persistentáló commissuralis nyitás

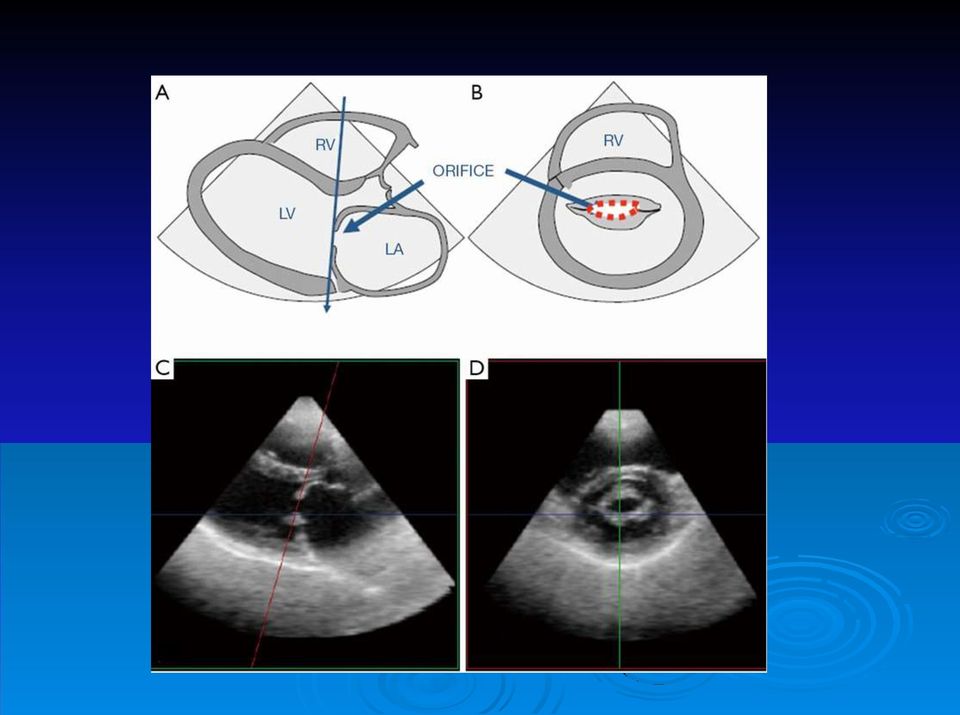

64 Real time 3D echo Identifikálni a legkisebb orificiumot, amely az orinetációtól független A legpontosabb módszer az MVA mérésre Kevésbé gyakorlott vizsgáló is végezheti és reprodukálhatósága magas

65 3DE From LA From LV

66 RT3DE score of MS severity

67 3 DE score Total RT3DE score : 0 to 31 points Total score of mild MV involvement was defined as <8 points Moderate MV involvement 8 13 Severe MV involvement >14

68

69 Mitral leaflet separation (MLS) index A mitral leafletek csucsa közötti távolság PSLAX és 4 ch,metszetekben Semiquantitative módszer MS sulyosság mérésre 1,2cm vagy több, jó specificitást mutat a nem sulyos MS ra 0.8 cm alatt sulyos MS. Sulyos mitral valvular calcificatióban és post BMV után nem alkalmas módszer

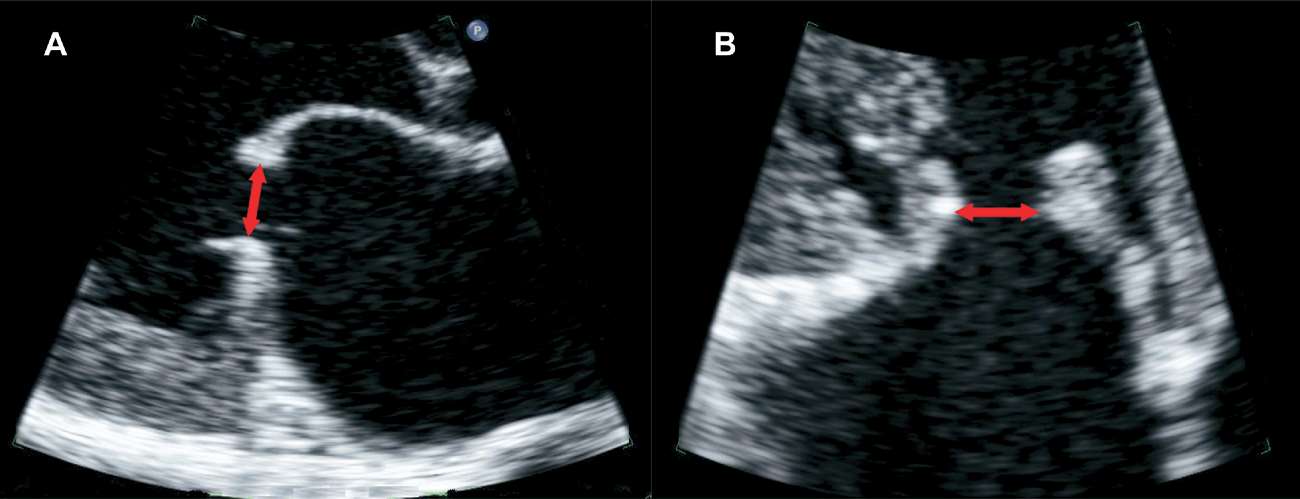

70 MLS index

71 PASP CWD-el Systoles gradiens mérés a RV és RA között Több helyen kell nézni, hogy optimális legyen a szög RAP mérés IVC diameter segitségével

72 Stress Echocardiography Level 2 Terhelés alatti mérés : mean mitral gradient és systolic pulmonary artery pressure Semi-supine exercise echocardiographia. Ahol nem egyértelmű a MS sulyosság

73 STRESS ECHOCARDIOGRAPHY MVA<1.5cm2 alkalmas, maskirozott tünetek esetén Discrepancia a nyugalmi doppler és a klinikum között Semi-supine terheléses echocardiographia (30 to 60 secs of leg lifts) preferált Minden terhelési fokozaton monitorozni kell a gradienset és a pulmonális nyomást

74 Stessz echo Mean mitral gradiens és PASP mérése javasolt terhelés alatt Mean gradient >15 mmhg terhelésre sulyos MS A PASP > 60 mmhg terhelésre tervezett BMV indikáció Dobutamine stress echo mean gradient >18 mmhg terhelésre súlyos MS

75

76 Asszociált léziok LAE Quantitatio Asszociált MR és mechanizmusa AS sulyosság (alulmérés ) AR- PHT mérés MS-ben nem valid TR,tricuspid annulus Seconder pulmonalis HTN-TR

77

78

79

80 Asymptomás MS kezelése Medical Therapy tüneti therápia Diuretics kongescio esetén Digoxin, Beta and Ca Channel Blockers Pf-ban ritmus kontrollra Anticoagulation Pf, BP-i thrombus esetén Sinus ritmusban AK előző embólia,vagy thrombus a LA-ban vagy ha TOE dense SPE vagy LA 50mm felett, LA vol 60ml/m2(Class II.a,level C)

81 Symtomás MS kezelése Percutan Mitralis Commissurotomia Nyitott Mitralis Commissurotomia Műbillentyű beültetés

82 Mitrális ballondilatáció sulyos MS esetén (area <1.5cm2) Panaszos MS kedvező echo anatómia Panaszos beteg,ha műtét kontraindikált vagy nagy rizikóju I.C I.B Panaszos beteg kedvezőtlen anatómiával II.aC Panaszmentes beteg, kedvező anatómia : II.aC anamnézisben embólia,sürü SPE a bal pitvarban,pf,pasp >50 Hgmm,nem kard. Mütét előtt,terhességvállalás előtt

83 Ballondilatáció feltételei Nincs thrombus a BP-ban MI ne legyen nagyobb, mint I.foku Legalább az egyik comissurában nincs meszesedés Az inhurok nem zsugorodottak Legalább az egyik vitorla mobilis

84 PraePMC SCORE-ok Courmier: 1. jól mozgó, nem meszes anterior vitorla és enyhe subvalvularis meszesedés 2. jól mozgó, nem meszes anterior vitorla és súlyos subvalvularis meszesedés 3. Cinematográfia során észlelt mitralis billentyű meszesedés Wilkins: Mobilitás Subvalvalvularis Bill. vastagság Meszesedés 1 Csak a hegye nem Minimális 4-5 mm Egy terület 2 Kp. és basis jó 1/3 chorda Széli 5-8 mm Széli csillámok 3 Diast. előremozgás 2/3 chorda Egész 5-8 mm Középig terjedő 4 Nem/alig mozog Vastag rövid >8-10 mm Majd teljes

85

86 Wilkins (Valvotomy )Score Grades morphological changes in the MV during echo: Leaflet mobility Leaflet thickening Valve calcification Involvement of the subvalvular apparatus Each characteristic is graded from 0-4, with a total of 16 points total. A score >8 is predictive of low success post percutaneous mitral valvuloplasty.

87 PCM kontraindikációk MVA>1.5 cm 2 Bal pitvari thrombus Közepesnél nagyobb regurgitáció Súlyos vagy bicommissuralis meszesedés Commissuralis összenövés hiánya Súlyos aorta stenosis vagy súlyos tricuspidalis stenosis és regurgitáció CABG-t igénylő koronária betegség

88 MS műtéti indikációk Class I. Műtét vagy plastika: Közepes vagy súlyos MS és NYHA III-IV. esetén ha PBV kontraindikált BP thrombus vagy nagy MR miatt vagy a bill. anatómia nem alkalmas és elfogadható a műtéti rizikó. Bill. műtét :Közepes vagy súlyos MS és közepes vagy súlyos MR tünetes betegnél Class II.a Bill. műtét :súlyos MS és PASP > 60hgmm és NYHA I-II és nem alkalmas PBV-ra. Class II.b Billenytű plastika : asymptomás beteg közepes vagy súlyos MS, adequat AG mellett recurrens embolizácio esetén és morfologiailag alkalmas a plastikára

89 Postoperatív ECHO mitralis stenosis esetén Residualis regurgitatio mértéke, helye Mitralis billentyű area mérete PMC után PHT nem megbízható Műbillentyű kiindulási paraméterek rögzítése Paravalvularis leak
