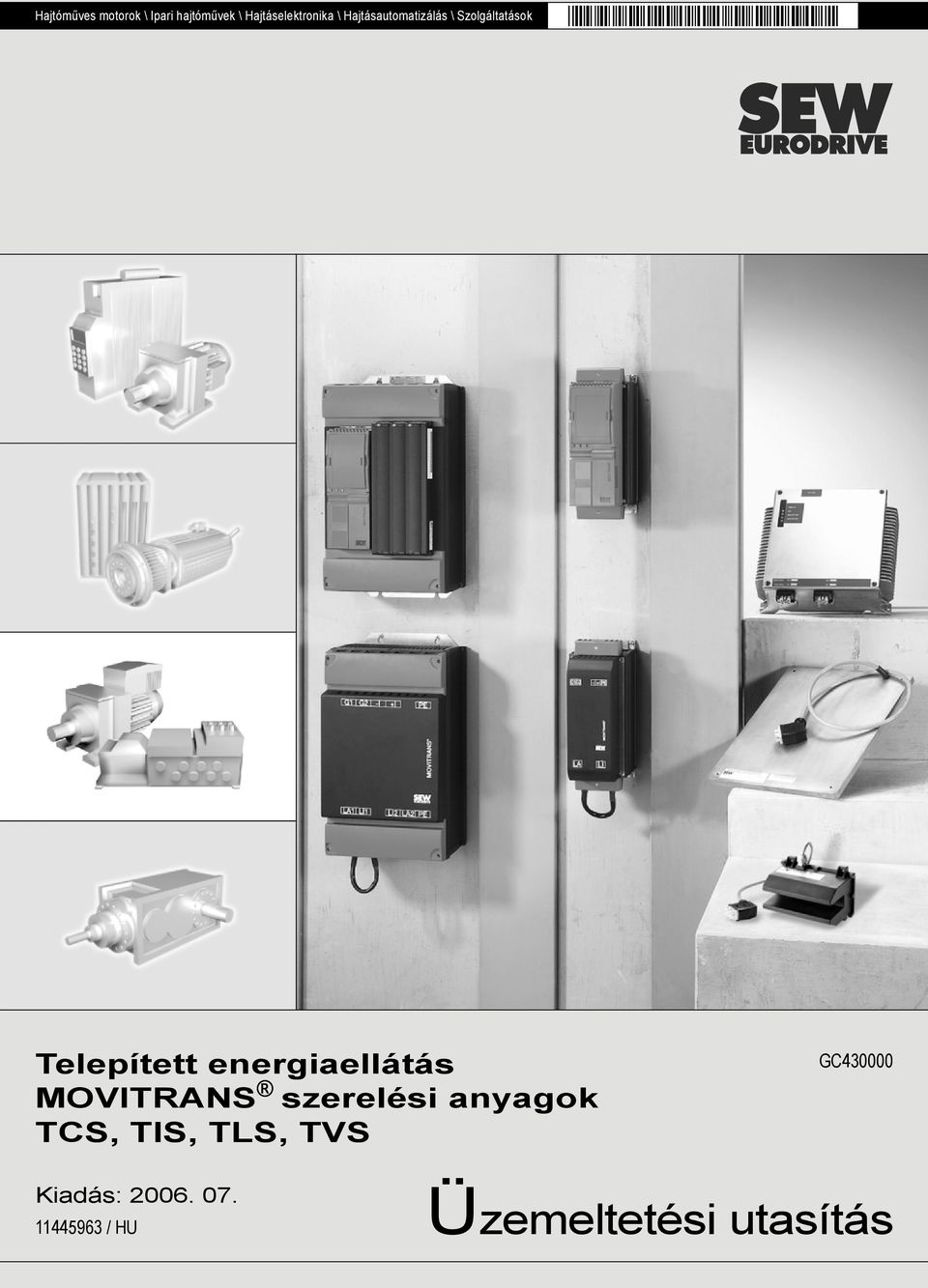

1 Hajtóműves motorok \ Ipari hajtóművek \ Hajtáselektronika \ Hajtásautomatizálás \ Szolgáltatások Telepített energiaellátás MOVITRANS szerelési anyagok TCS, TIS, TLS, TVS GC Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

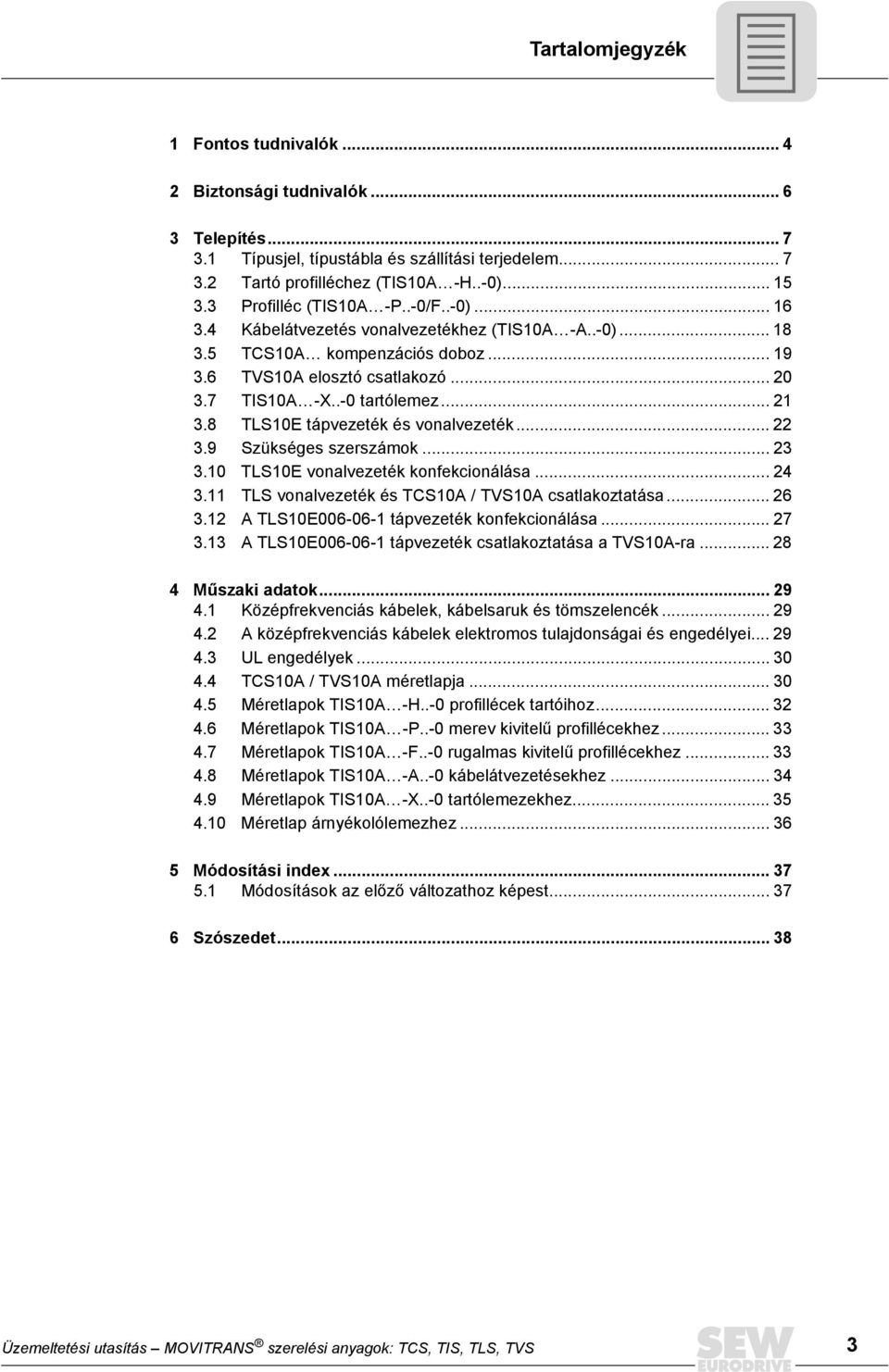

3 Tartalomjegyzék 1 Fontos tudnivalók Biztonsági tudnivalók Telepítés Típusjel, típustábla és szállítási terjedelem Tartó profilléchez (TIS10A -H..-0) Profilléc (TIS10A -P..-0/F..-0) Kábelátvezetés vonalvezetékhez (TIS10A -A..-0) TCS10A kompenzációs doboz TVS10A elosztó csatlakozó TIS10A -X..-0 tartólemez TLS10E tápvezeték és vonalvezeték Szükséges szerszámok TLS10E vonalvezeték konfekcionálása TLS vonalvezeték és TCS10A / TVS10A csatlakoztatása A TLS10E tápvezeték konfekcionálása A TLS10E tápvezeték csatlakoztatása a TVS10A-ra Műszaki adatok Középfrekvenciás kábelek, kábelsaruk és tömszelencék A középfrekvenciás kábelek elektromos tulajdonságai és engedélyei UL engedélyek TCS10A / TVS10A méretlapja Méretlapok TIS10A -H..-0 profillécek tartóihoz Méretlapok TIS10A -P..-0 merev kivitelű profillécekhez Méretlapok TIS10A -F..-0 rugalmas kivitelű profillécekhez Méretlapok TIS10A -A..-0 kábelátvezetésekhez Méretlapok TIS10A -X..-0 tartólemezekhez Méretlap árnyékolólemezhez Módosítási index Módosítások az előző változathoz képest Szószedet Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 3

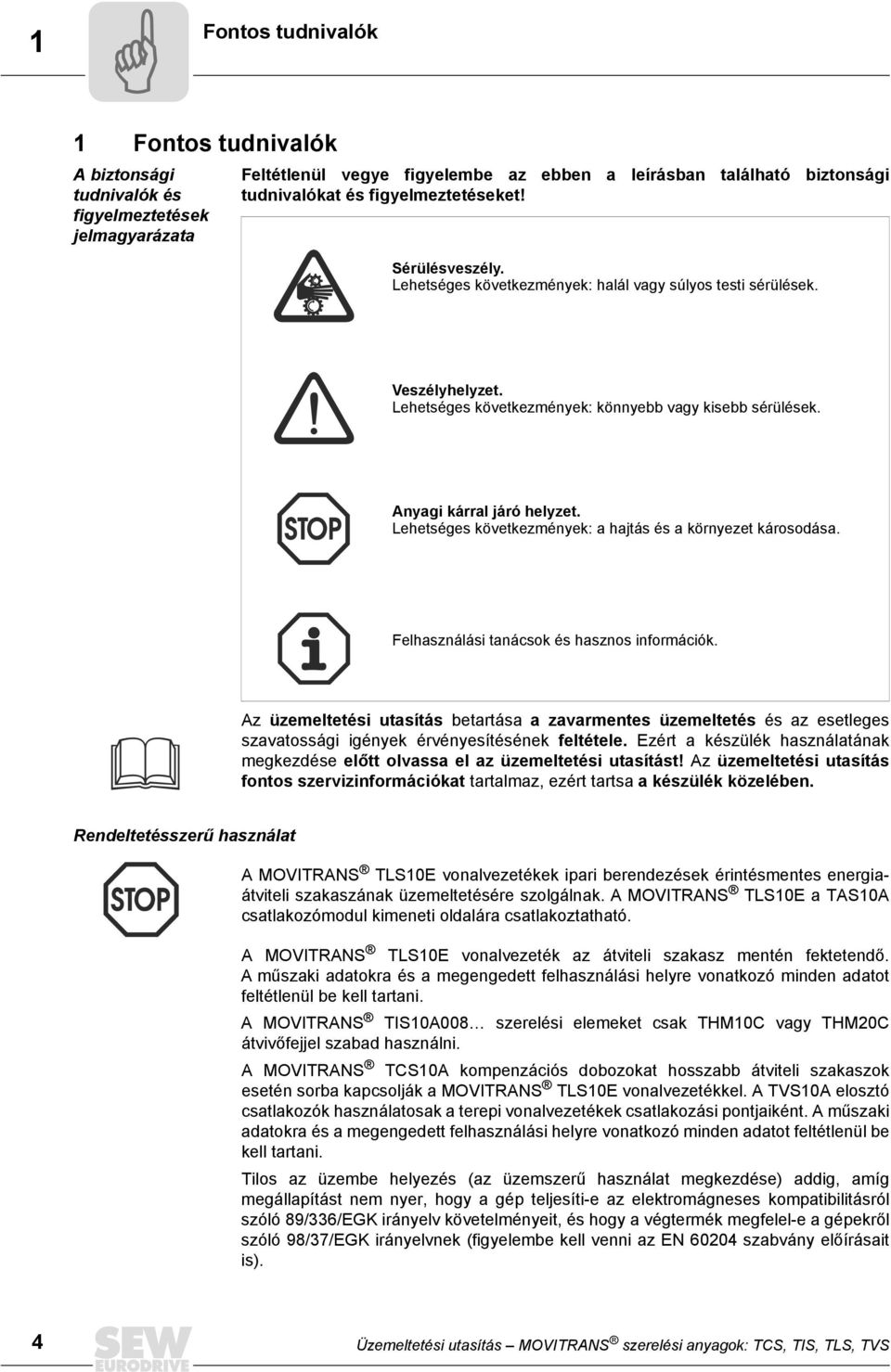

4 1 Fontos tudnivalók 1 Fontos tudnivalók A biztonsági tudnivalók és figyelmeztetések jelmagyarázata Feltétlenül vegye figyelembe az ebben a leírásban található biztonsági tudnivalókat és figyelmeztetéseket! Sérülésveszély. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzet. Lehetséges következmények: könnyebb vagy kisebb sérülések. Anyagi kárral járó helyzet. Lehetséges következmények: a hajtás és a környezet károsodása. Felhasználási tanácsok és hasznos információk. Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges szavatossági igények érvényesítésének feltétele. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizinformációkat tartalmaz, ezért tartsa a készülék közelében. Rendeltetésszerű használat A MOVITRANS TLS10E vonalvezetékek ipari berendezések érintésmentes energiaátviteli szakaszának üzemeltetésére szolgálnak. A MOVITRANS TLS10E a TAS10A csatlakozómodul kimeneti oldalára csatlakoztatható. A MOVITRANS TLS10E vonalvezeték az átviteli szakasz mentén fektetendő. Aműszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. A MOVITRANS TIS10A008 szerelési elemeket csak THM10C vagy THM20C átvivőfejjel szabad használni. A MOVITRANS TCS10A kompenzációs dobozokat hosszabb átviteli szakaszok esetén sorba kapcsolják a MOVITRANS TLS10E vonalvezetékkel. A TVS10A elosztó csatlakozók használatosak a terepi vonalvezetékek csatlakozási pontjaiként. A műszaki adatokra és a megengedett felhasználási helyre vonatkozó minden adatot feltétlenül be kell tartani. Tilos az üzembe helyezés (az üzemszerű használat megkezdése) addig, amíg megállapítást nem nyer, hogy a gép teljesíti-e az elektromágneses kompatibilitásról szóló 89/336/EGK irányelv követelményeit, és hogy a végtermék megfelel-e a gépekről szóló 98/37/EGK irányelvnek (figyelembe kell venni az EN szabvány előírásait is). 4 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

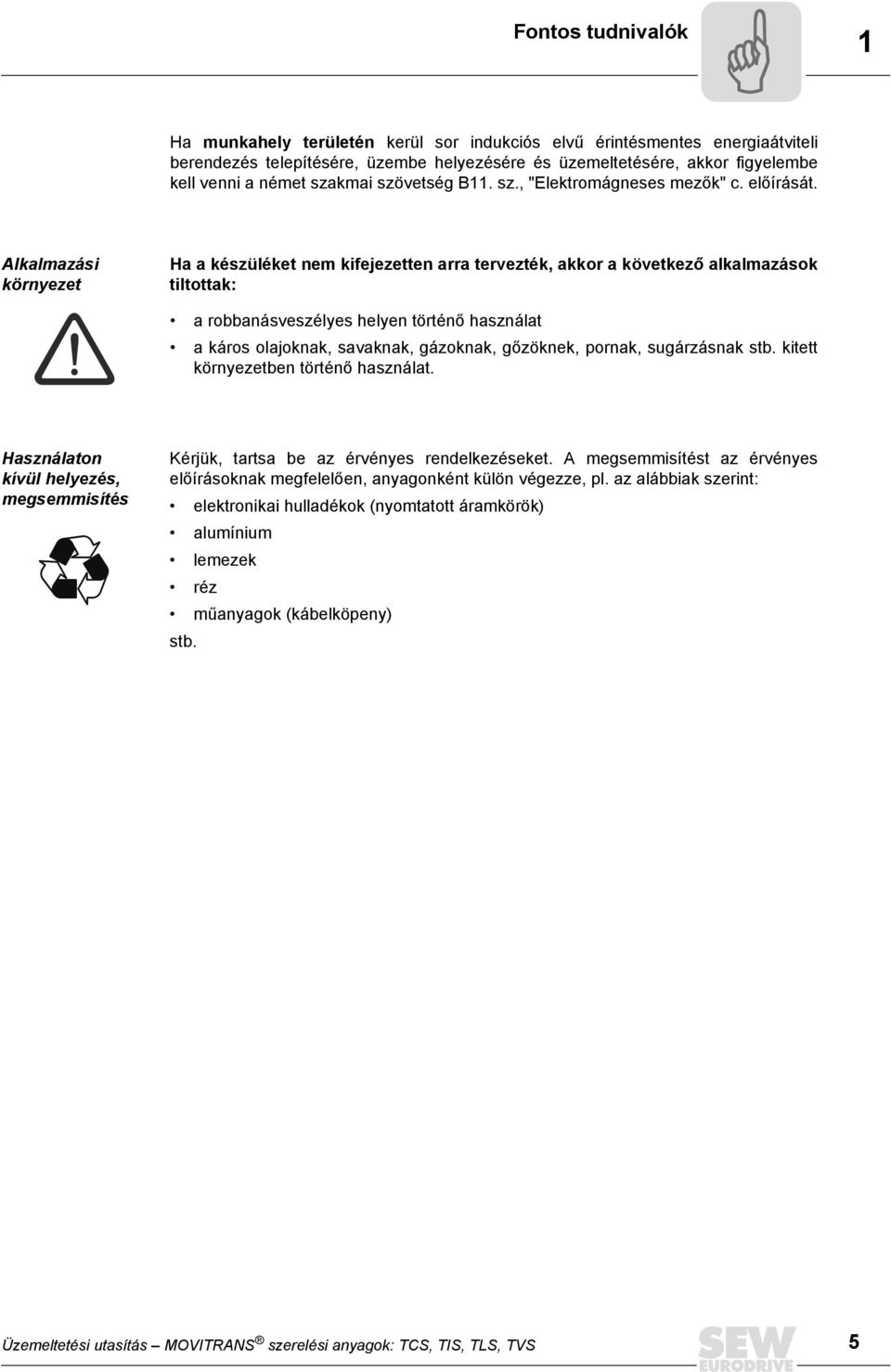

5 Fontos tudnivalók 1 Ha munkahely területén kerül sor indukciós elvű érintésmentes energiaátviteli berendezés telepítésére, üzembe helyezésére és üzemeltetésére, akkor figyelembe kell venni a német szakmai szövetség B11. sz., "Elektromágneses mezők" c. előírását. Alkalmazási környezet Ha a készüléket nem kifejezetten arra tervezték, akkor a következő alkalmazások tiltottak: a robbanásveszélyes helyen történő használat a káros olajoknak, savaknak, gázoknak, gőzöknek, pornak, sugárzásnak stb. kitett környezetben történő használat. Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést az érvényes előírásoknak megfelelően, anyagonként külön végezze, pl. az alábbiak szerint: elektronikai hulladékok (nyomtatott áramkörök) alumínium lemezek réz műanyagok (kábelköpeny) stb. Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 5

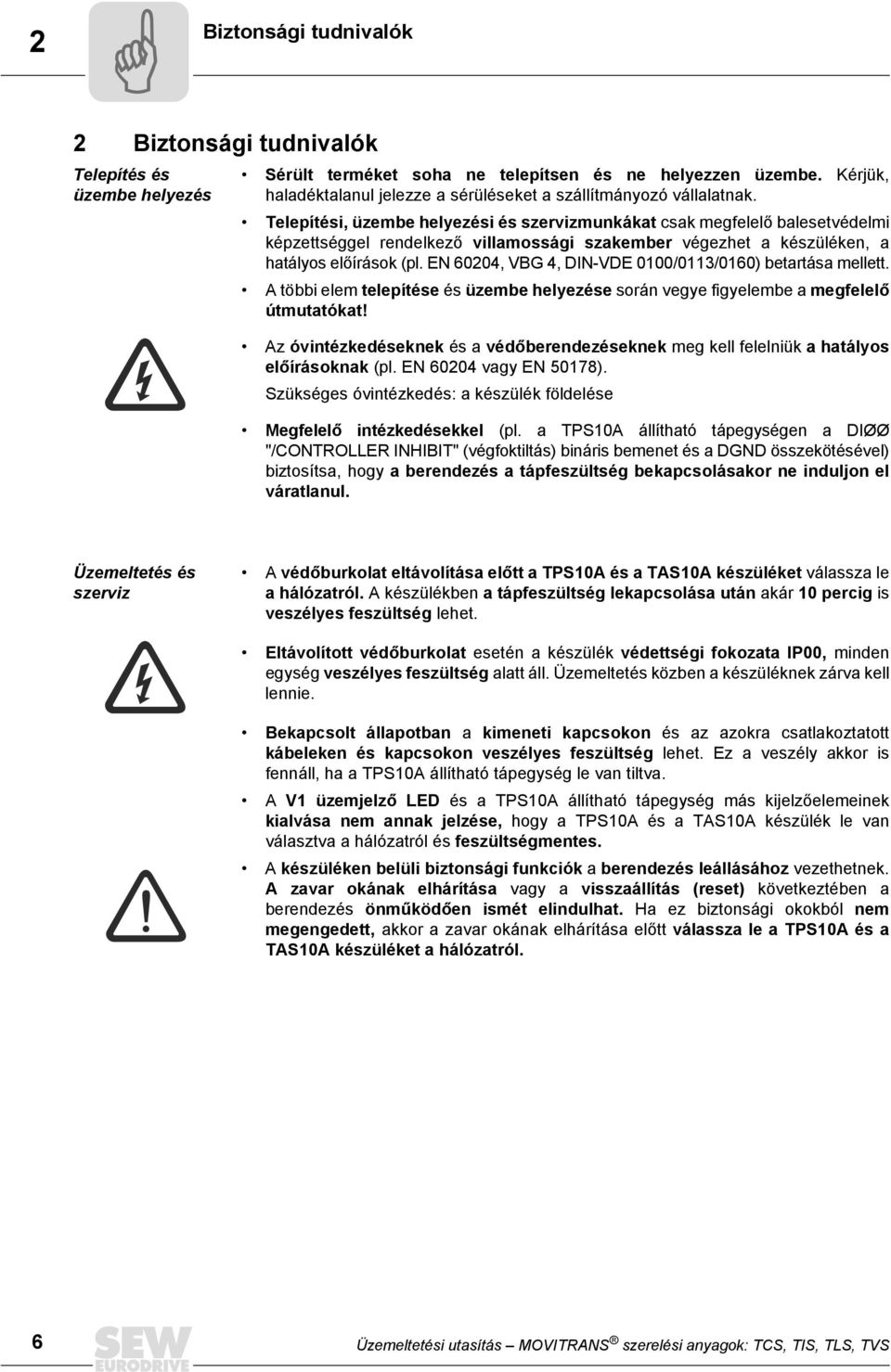

6 2 Biztonsági tudnivalók 2 Biztonsági tudnivalók Telepítés és üzembe helyezés Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. Telepítési, üzembe helyezési és szervizmunkákat csak megfelelő balesetvédelmi képzettséggel rendelkező villamossági szakember végezhet a készüléken, a hatályos előírások (pl. EN 60204, VBG 4, DIN-VDE 0100/0113/0160) betartása mellett. A többi elem telepítése és üzembe helyezése során vegye figyelembe a megfelelő útmutatókat! Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN vagy EN 50178). Szükséges óvintézkedés: a készülék földelése Megfelelő intézkedésekkel (pl. a TPS10A állítható tápegységen a DIØØ "/CONTROLLER INHIBIT" (végfoktiltás) bináris bemenet és a DGND összekötésével) biztosítsa, hogy a berendezés a tápfeszültség bekapcsolásakor ne induljon el váratlanul. Üzemeltetés és szerviz A védőburkolat eltávolítása előtt a TPS10A és a TAS10A készüléket válassza le a hálózatról. A készülékben a tápfeszültség lekapcsolása után akár 10 percig is veszélyes feszültség lehet. Eltávolított védőburkolat esetén a készülék védettségi fokozata IP00, minden egység veszélyes feszültség alatt áll. Üzemeltetés közben a készüléknek zárva kell lennie. Bekapcsolt állapotban a kimeneti kapcsokon és az azokra csatlakoztatott kábeleken és kapcsokon veszélyes feszültség lehet. Ez a veszély akkor is fennáll, ha a TPS10A állítható tápegység le van tiltva. A V1 üzemjelző LED és a TPS10A állítható tápegység más kijelzőelemeinek kialvása nem annak jelzése, hogy a TPS10A és a TAS10A készülék le van választva a hálózatról és feszültségmentes. A készüléken belüli biztonsági funkciók a berendezés leállásához vezethetnek. A zavar okának elhárítása vagy a visszaállítás (reset) következtében a berendezés önműködően ismét elindulhat. Ha ez biztonsági okokból nem megengedett, akkor a zavar okának elhárítása előtt válassza le a TPS10A és a TAS10A készüléket a hálózatról. 6 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

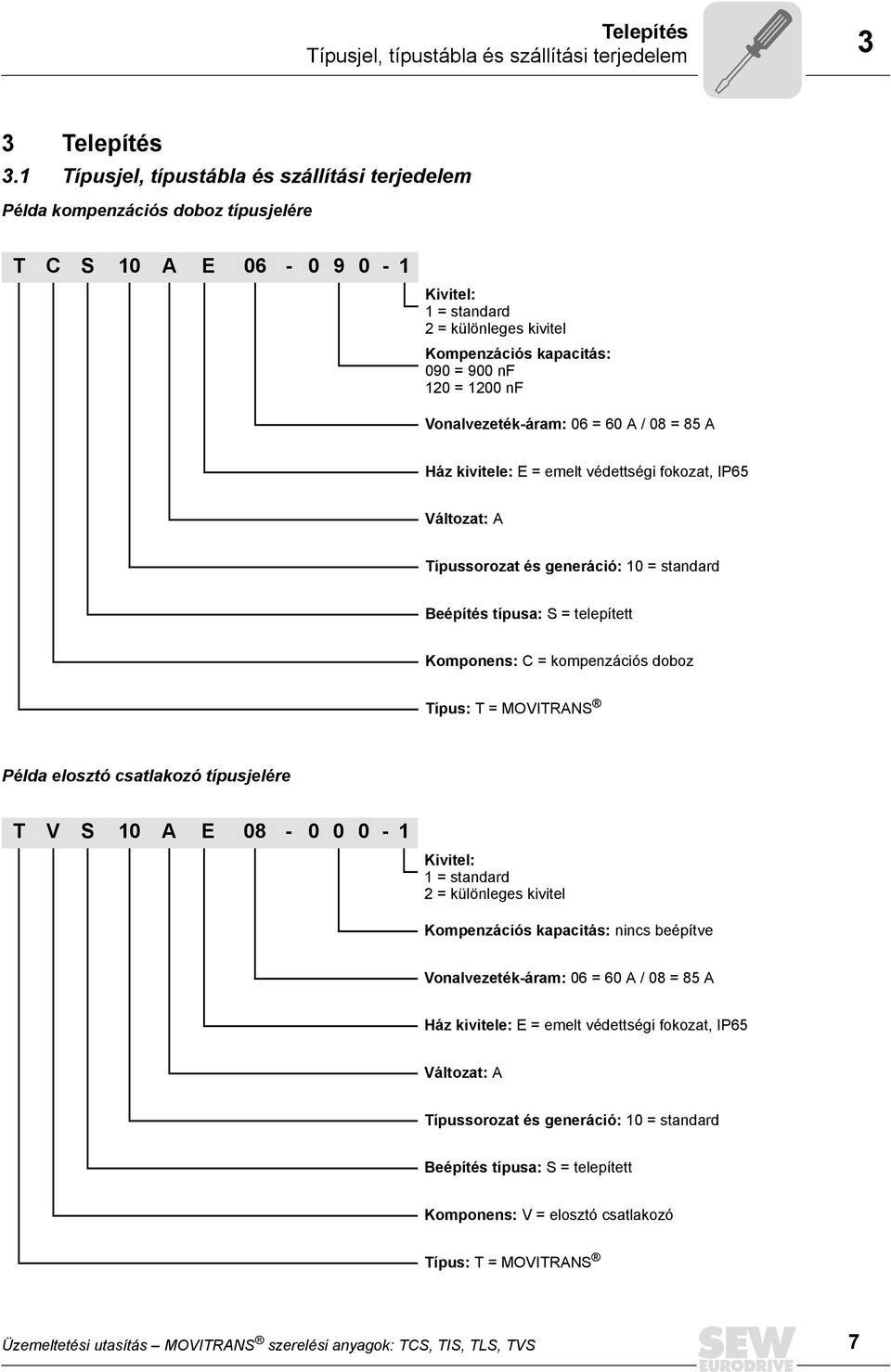

7 Telepítés Típusjel, típustábla és szállítási terjedelem 3 3 Telepítés 3.1 Típusjel, típustábla és szállítási terjedelem Példa kompenzációs doboz típusjelére T C S 10 A E Kivitel: 1 = standard 2 = különleges kivitel Kompenzációs kapacitás: 090 = 900 nf 120 = 1200 nf Vonalvezeték-áram: 06 = 60 A / 08 = 85 A Ház kivitele: E = emelt védettségi fokozat, IP65 Változat: A Típussorozat és generáció: 10 = standard Beépítés típusa: S = telepített Komponens: C = kompenzációs doboz Típus: T = MOVITRANS Példa elosztó csatlakozó típusjelére T V S 10 A E Kivitel: 1 = standard 2 = különleges kivitel Kompenzációs kapacitás: nincs beépítve Vonalvezeték-áram: 06 = 60 A / 08 = 85 A Ház kivitele: E = emelt védettségi fokozat, IP65 Változat: A Típussorozat és generáció: 10 = standard Beépítés típusa: S = telepített Komponens: V = elosztó csatlakozó Típus: T = MOVITRANS Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 7

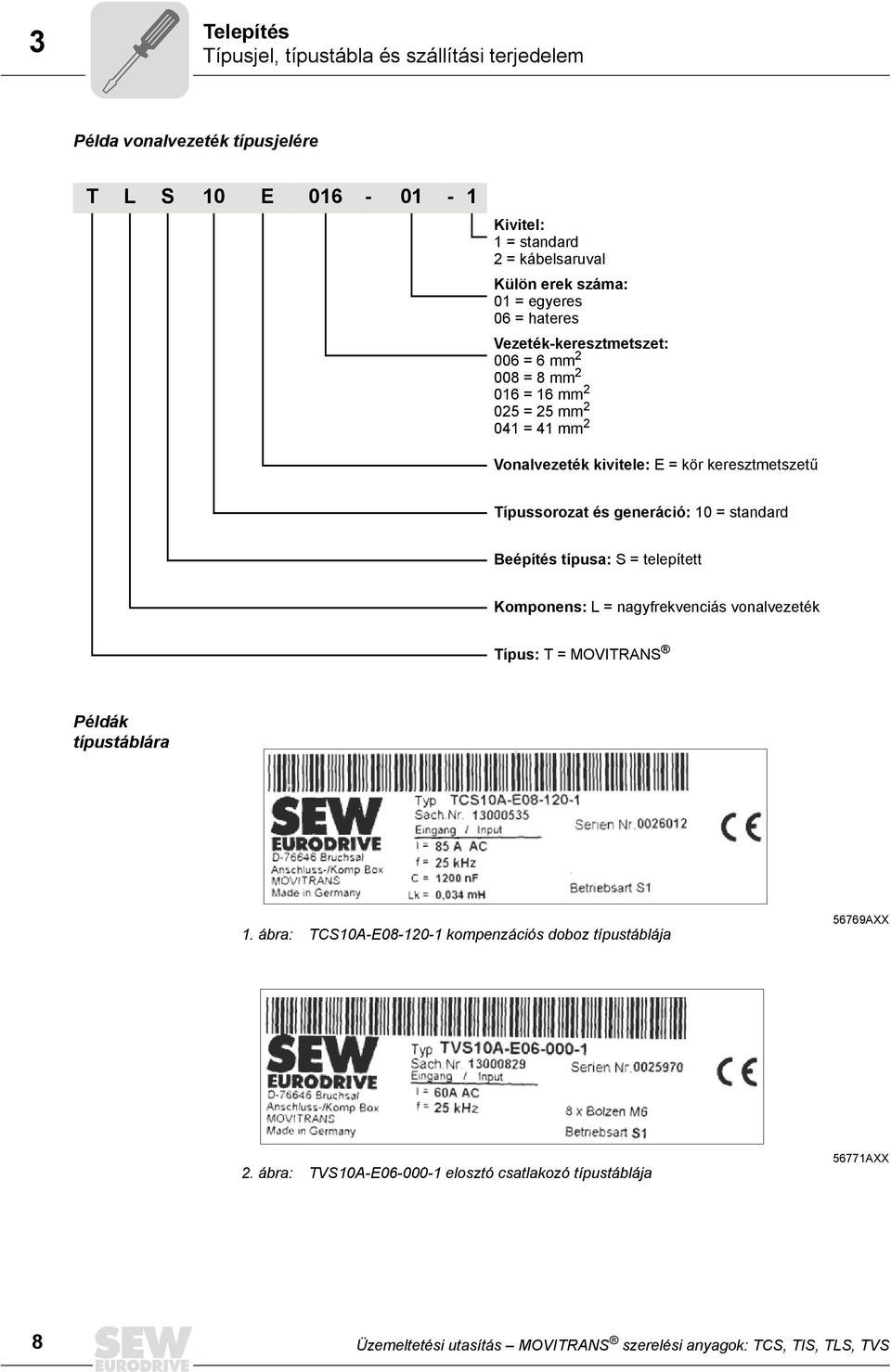

8 3 Telepítés Típusjel, típustábla és szállítási terjedelem Példa vonalvezeték típusjelére T L S 10 E Kivitel: 1 = standard 2 = kábelsaruval Külön erek száma: 01 = egyeres 06 = hateres Vezeték-keresztmetszet: 006 = 6 mm = 8 mm = 16 mm = 25 mm = 41 mm 2 Vonalvezeték kivitele: E = kör keresztmetszetű Típussorozat és generáció: 10 = standard Beépítés típusa: S = telepített Komponens: L = nagyfrekvenciás vonalvezeték Típus: T = MOVITRANS Példák típustáblára 1. ábra: TCS10A-E kompenzációs doboz típustáblája 56769AXX 2. ábra: TVS10A-E elosztó csatlakozó típustáblája 56771AXX 8 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

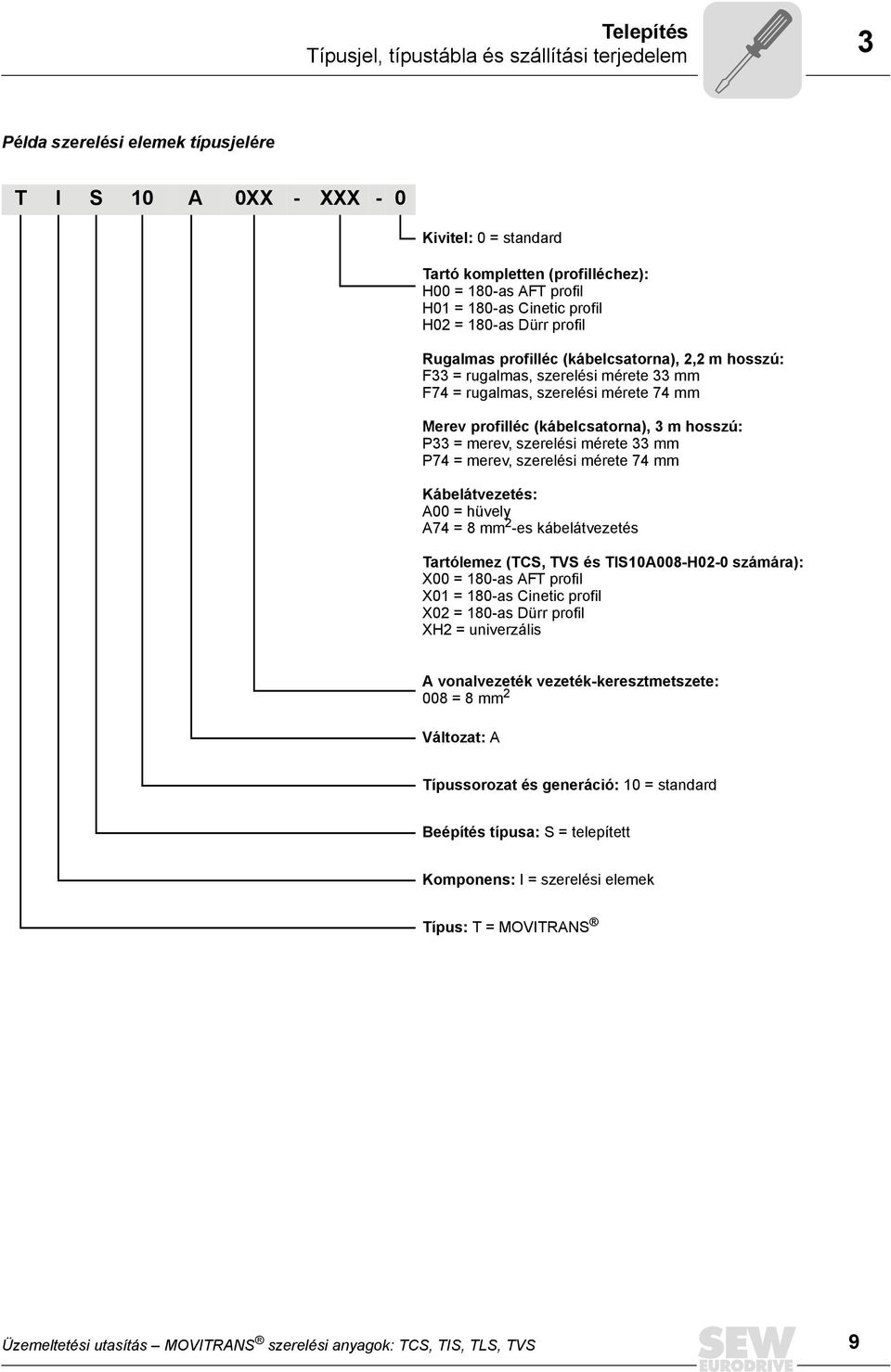

9 Telepítés Típusjel, típustábla és szállítási terjedelem 3 Példa szerelési elemek típusjelére T I S 10 A 0XX - XXX - 0 Kivitel: 0 = standard Tartó kompletten (profilléchez): H00 = 180-as AFT profil H01 = 180-as Cinetic profil H02 = 180-as Dürr profil Rugalmas profilléc (kábelcsatorna), 2,2 m hosszú: F33 = rugalmas, szerelési mérete 33 mm F74 = rugalmas, szerelési mérete 74 mm Merev profilléc (kábelcsatorna), 3 m hosszú: P33 = merev, szerelési mérete 33 mm P74 = merev, szerelési mérete 74 mm Kábelátvezetés: A00 = hüvely A74 = 8 mm 2 -es kábelátvezetés Tartólemez (TCS, TVS és TIS10A008-H02-0 számára): X00 = 180-as AFT profil X01 = 180-as Cinetic profil X02 = 180-as Dürr profil XH2 = univerzális A vonalvezeték vezeték-keresztmetszete: 008 = 8 mm 2 Változat: A Típussorozat és generáció: 10 = standard Beépítés típusa: S = telepített Komponens: I = szerelési elemek Típus: T = MOVITRANS Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 9

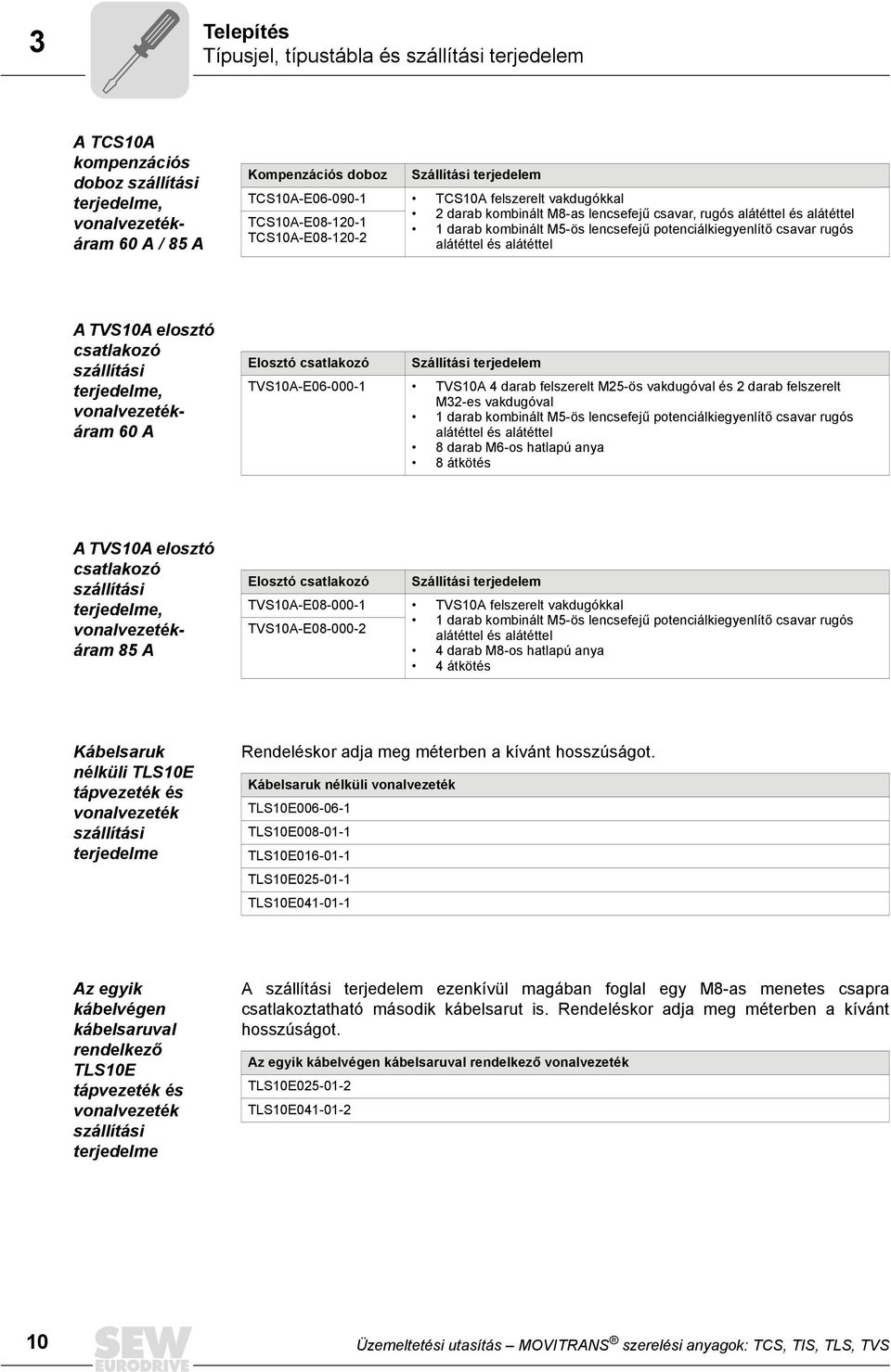

10 3 Telepítés Típusjel, típustábla és szállítási terjedelem A TCS10A kompenzációs doboz szállítási terjedelme, vonalvezetékáram 60 A / 85 A Kompenzációs doboz Szállítási terjedelem TCS10A-E TCS10A felszerelt vakdugókkal TCS10A-E TCS10A-E darab kombinált M8-as lencsefejű csavar, rugós alátéttel és alátéttel 1 darab kombinált M5-ös lencsefejű potenciálkiegyenlítő csavar rugós alátéttel és alátéttel A TVS10A elosztó csatlakozó szállítási terjedelme, vonalvezetékáram 60 A Elosztó csatlakozó Szállítási terjedelem TVS10A-E TVS10A 4 darab felszerelt M25-ös vakdugóval és 2 darab felszerelt M32-es vakdugóval 1 darab kombinált M5-ös lencsefejű potenciálkiegyenlítő csavar rugós alátéttel és alátéttel 8 darab M6-os hatlapú anya 8 átkötés A TVS10A elosztó csatlakozó szállítási terjedelme, vonalvezetékáram 85 A Elosztó csatlakozó Szállítási terjedelem TVS10A-E TVS10A felszerelt vakdugókkal TVS10A-E darab kombinált M5-ös lencsefejű potenciálkiegyenlítő csavar rugós alátéttel és alátéttel 4 darab M8-os hatlapú anya 4 átkötés Kábelsaruk nélküli TLS10E tápvezeték és vonalvezeték szállítási terjedelme Rendeléskor adja meg méterben a kívánt hosszúságot. Kábelsaruk nélküli vonalvezeték TLS10E TLS10E TLS10E TLS10E TLS10E Az egyik kábelvégen kábelsaruval rendelkező TLS10E tápvezeték és vonalvezeték szállítási terjedelme A szállítási terjedelem ezenkívül magában foglal egy M8-as menetes csapra csatlakoztatható második kábelsarut is. Rendeléskor adja meg méterben a kívánt hosszúságot. Az egyik kábelvégen kábelsaruval rendelkező vonalvezeték TLS10E TLS10E Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

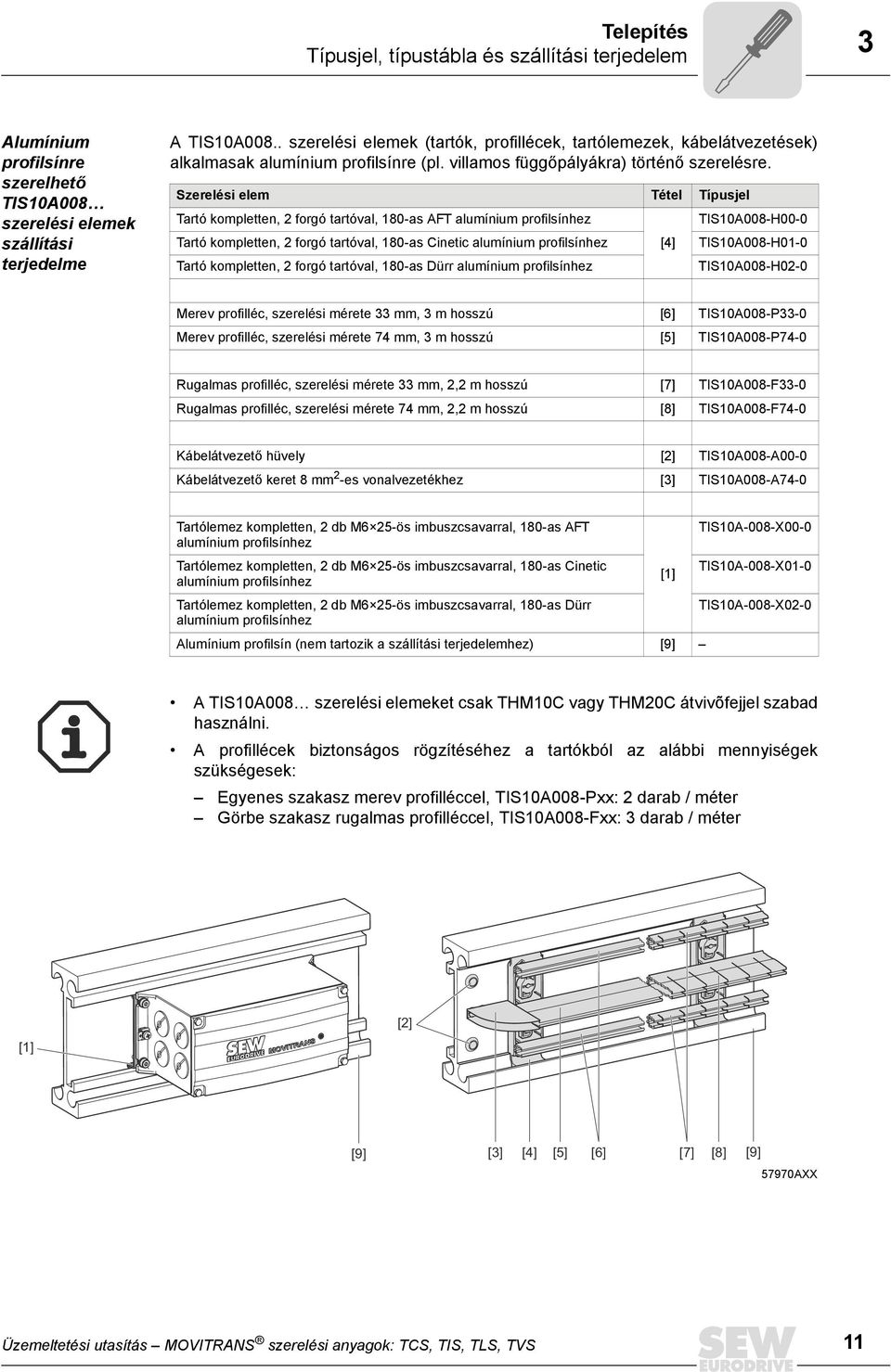

11 Telepítés Típusjel, típustábla és szállítási terjedelem 3 Alumínium profilsínre szerelhető TIS10A008 szerelési elemek szállítási terjedelme A TIS10A008.. szerelési elemek (tartók, profillécek, tartólemezek, kábelátvezetések) alkalmasak alumínium profilsínre (pl. villamos függőpályákra) történő szerelésre. Szerelési elem Tétel Típusjel Tartó kompletten, 2 forgó tartóval, 180-as AFT alumínium profilsínhez TIS10A008-H00-0 Tartó kompletten, 2 forgó tartóval, 180-as Cinetic alumínium profilsínhez [4] TIS10A008-H01-0 Tartó kompletten, 2 forgó tartóval, 180-as Dürr alumínium profilsínhez TIS10A008-H02-0 Merev profilléc, szerelési mérete 33 mm, 3 m hosszú [6] TIS10A008-P33-0 Merev profilléc, szerelési mérete 74 mm, 3 m hosszú [5] TIS10A008-P74-0 Rugalmas profilléc, szerelési mérete 33 mm, 2,2 m hosszú [7] TIS10A008-F33-0 Rugalmas profilléc, szerelési mérete 74 mm, 2,2 m hosszú [8] TIS10A008-F74-0 Kábelátvezető hüvely [2] TIS10A008-A00-0 Kábelátvezető keret 8 mm 2 -es vonalvezetékhez [3] TIS10A008-A74-0 Tartólemez kompletten, 2 db M6 25-ös imbuszcsavarral, 180-as AFT TIS10A-008-X00-0 alumínium profilsínhez Tartólemez kompletten, 2 db M6 25-ös imbuszcsavarral, 180-as Cinetic TIS10A-008-X01-0 [1] alumínium profilsínhez Tartólemez kompletten, 2 db M6 25-ös imbuszcsavarral, 180-as Dürr TIS10A-008-X02-0 alumínium profilsínhez Alumínium profilsín (nem tartozik a szállítási terjedelemhez) [9] A TIS10A008 szerelési elemeket csak THM10C vagy THM20C átvivõfejjel szabad használni. A profillécek biztonságos rögzítéséhez a tartókból az alábbi mennyiségek szükségesek: Egyenes szakasz merev profilléccel, TIS10A008-Pxx: 2 darab / méter Görbe szakasz rugalmas profilléccel, TIS10A008-Fxx: 3 darab / méter [1] [2] [9] [3] [4] [5] [6] [7] [8] [9] 57970AXX Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 11

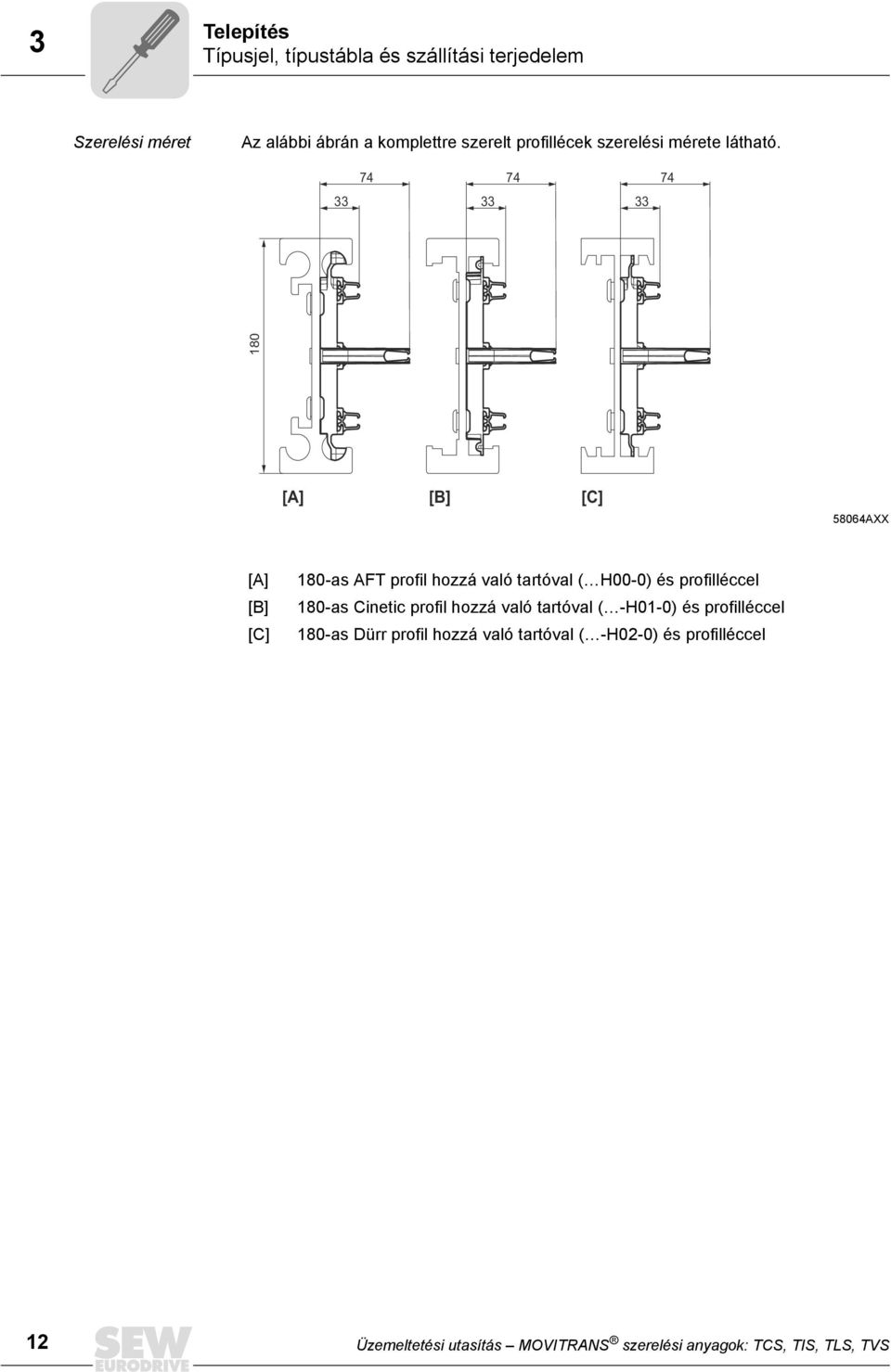

12 3 Telepítés Típusjel, típustábla és szállítási terjedelem Szerelési méret Az alábbi ábrán a komplettre szerelt profillécek szerelési mérete látható [A] [B] [C] 58064AXX [A] [B] [C] 180-as AFT profil hozzá való tartóval ( H00-0) és profilléccel 180-as Cinetic profil hozzá való tartóval ( -H01-0) és profilléccel 180-as Dürr profil hozzá való tartóval ( -H02-0) és profilléccel 12 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

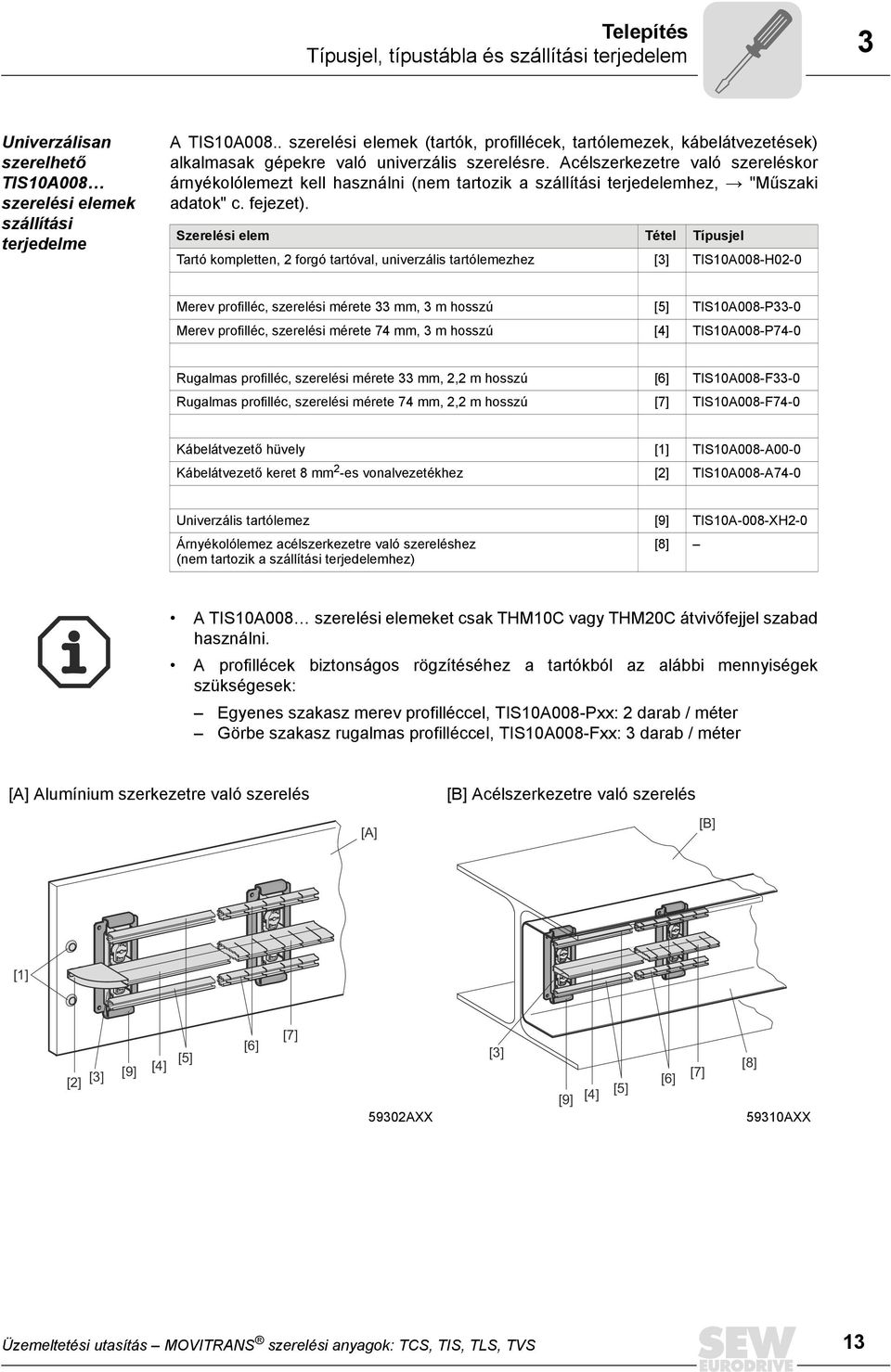

13 Telepítés Típusjel, típustábla és szállítási terjedelem 3 Univerzálisan szerelhető TIS10A008 szerelési elemek szállítási terjedelme A TIS10A008.. szerelési elemek (tartók, profillécek, tartólemezek, kábelátvezetések) alkalmasak gépekre való univerzális szerelésre. Acélszerkezetre való szereléskor árnyékolólemezt kell használni (nem tartozik a szállítási terjedelemhez, Æ "Műszaki adatok" c. fejezet). Szerelési elem Tétel Típusjel Tartó kompletten, 2 forgó tartóval, univerzális tartólemezhez [3] TIS10A008-H02-0 Merev profilléc, szerelési mérete 33 mm, 3 m hosszú [5] TIS10A008-P33-0 Merev profilléc, szerelési mérete 74 mm, 3 m hosszú [4] TIS10A008-P74-0 Rugalmas profilléc, szerelési mérete 33 mm, 2,2 m hosszú [6] TIS10A008-F33-0 Rugalmas profilléc, szerelési mérete 74 mm, 2,2 m hosszú [7] TIS10A008-F74-0 Kábelátvezető hüvely [1] TIS10A008-A00-0 Kábelátvezető keret 8 mm 2 -es vonalvezetékhez [2] TIS10A008-A74-0 Univerzális tartólemez [9] TIS10A-008-XH2-0 Árnyékolólemez acélszerkezetre való szereléshez [8] (nem tartozik a szállítási terjedelemhez) A TIS10A008 szerelési elemeket csak THM10C vagy THM20C átvivőfejjel szabad használni. A profillécek biztonságos rögzítéséhez a tartókból az alábbi mennyiségek szükségesek: Egyenes szakasz merev profilléccel, TIS10A008-Pxx: 2 darab / méter Görbe szakasz rugalmas profilléccel, TIS10A008-Fxx: 3 darab / méter [A] Alumínium szerkezetre való szerelés [A] [B] Acélszerkezetre való szerelés [B] [1] [2] [3] [9] [4] [5] [6] [7] 59302AXX [3] [9] [4] [5] [6] [7] [8] 59310AXX Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 13

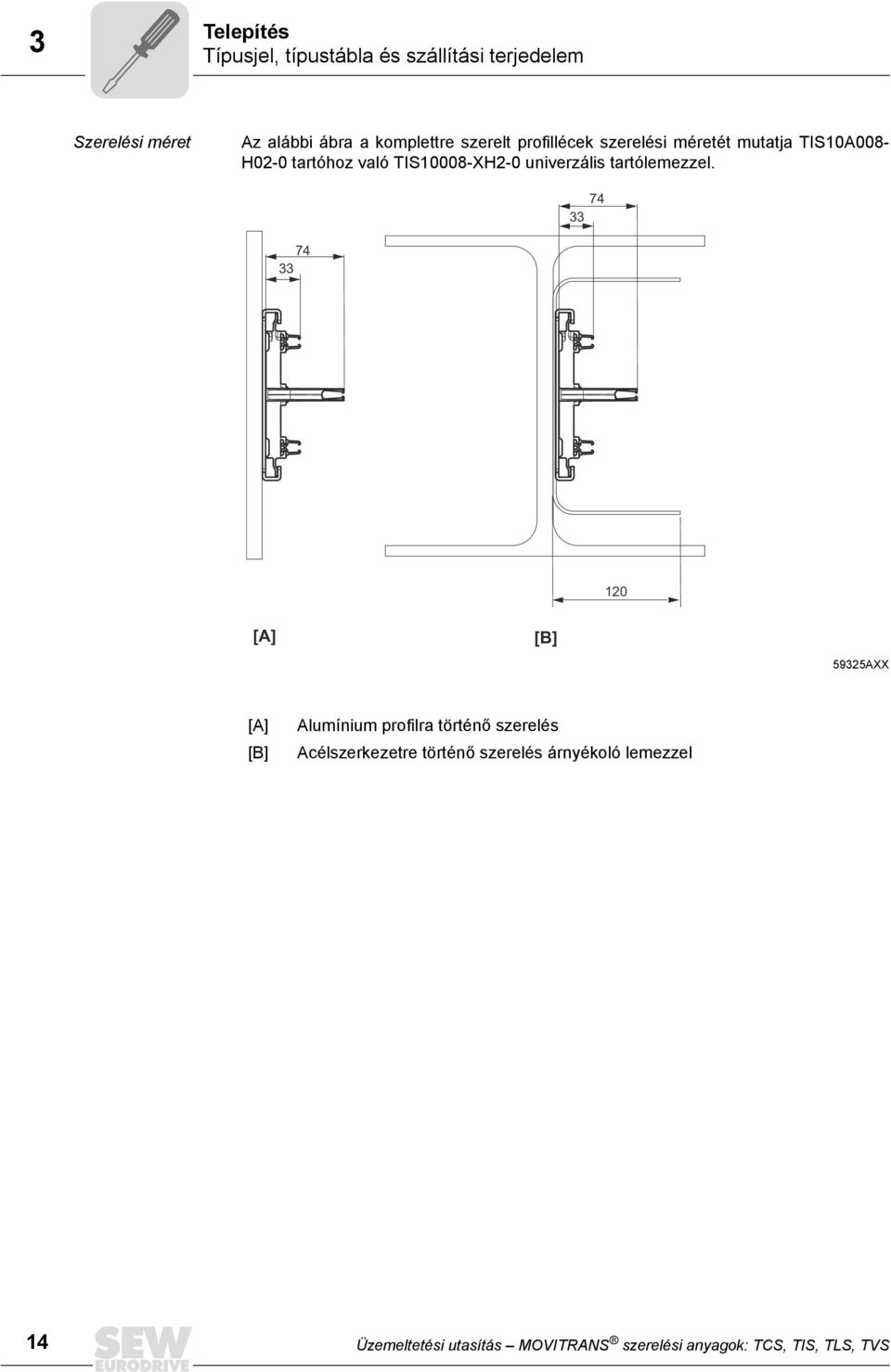

14 3 Telepítés Típusjel, típustábla és szállítási terjedelem Szerelési méret Az alábbi ábra a komplettre szerelt profillécek szerelési méretét mutatja TIS10A008- H02-0 tartóhoz való TIS10008-XH2-0 univerzális tartólemezzel [A] [B] 59325AXX [A] [B] Alumínium profilra történő szerelés Acélszerkezetre történő szerelés árnyékoló lemezzel 14 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

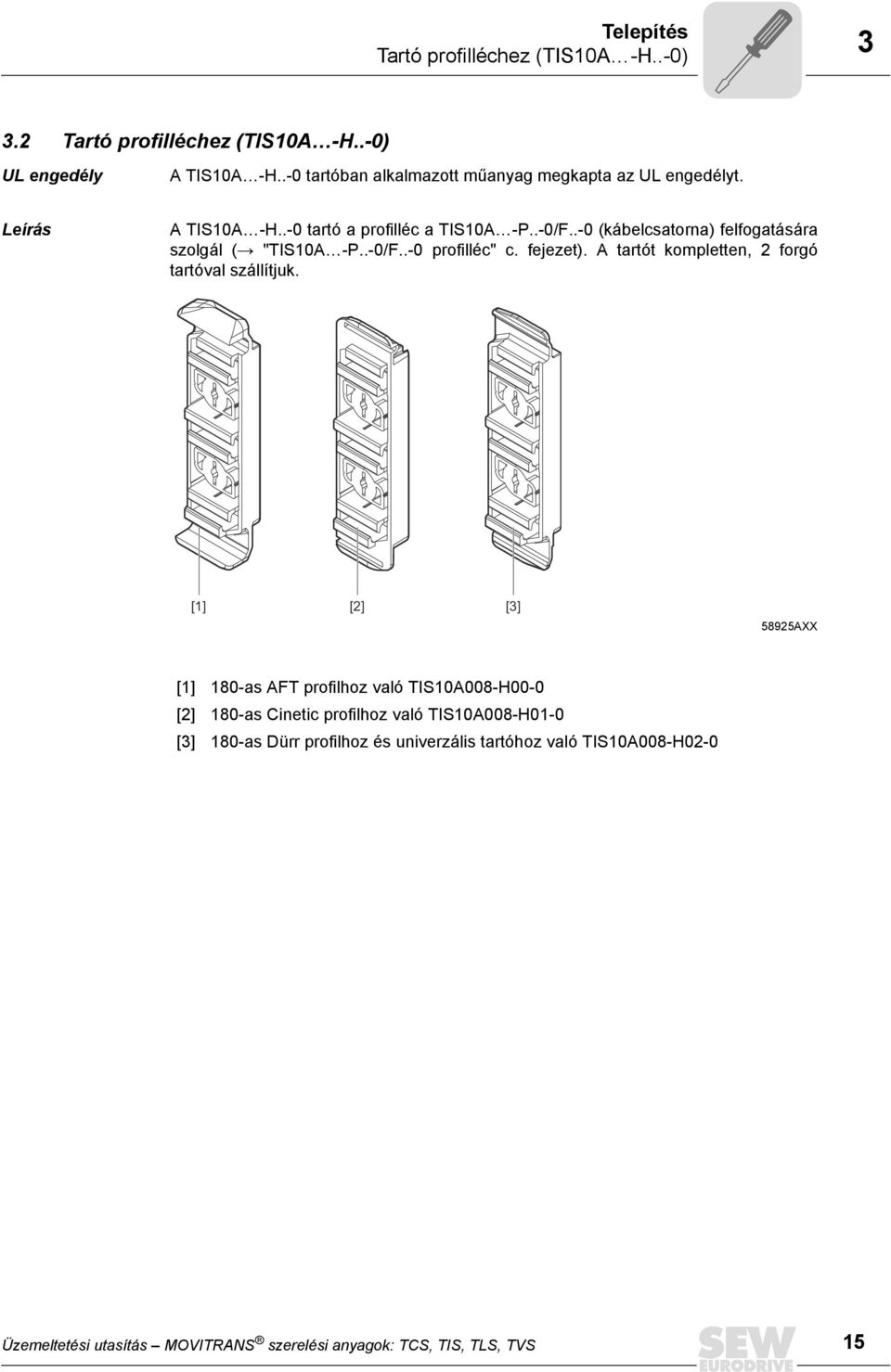

15 Telepítés Tartó profilléchez (TIS10A -H..-0) Tartó profilléchez (TIS10A -H..-0) UL engedély A TIS10A -H..-0 tartóban alkalmazott műanyag megkapta az UL engedélyt. Leírás A TIS10A -H..-0 tartó a profilléc a TIS10A -P..-0/F..-0 (kábelcsatorna) felfogatására szolgál (Æ "TIS10A -P..-0/F..-0 profilléc" c. fejezet). A tartót kompletten, 2 forgó tartóval szállítjuk. [1] [2] [3] 58925AXX [1] 180-as AFT profilhoz való TIS10A008-H00-0 [2] 180-as Cinetic profilhoz való TIS10A008-H01-0 [3] 180-as Dürr profilhoz és univerzális tartóhoz való TIS10A008-H02-0 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 15

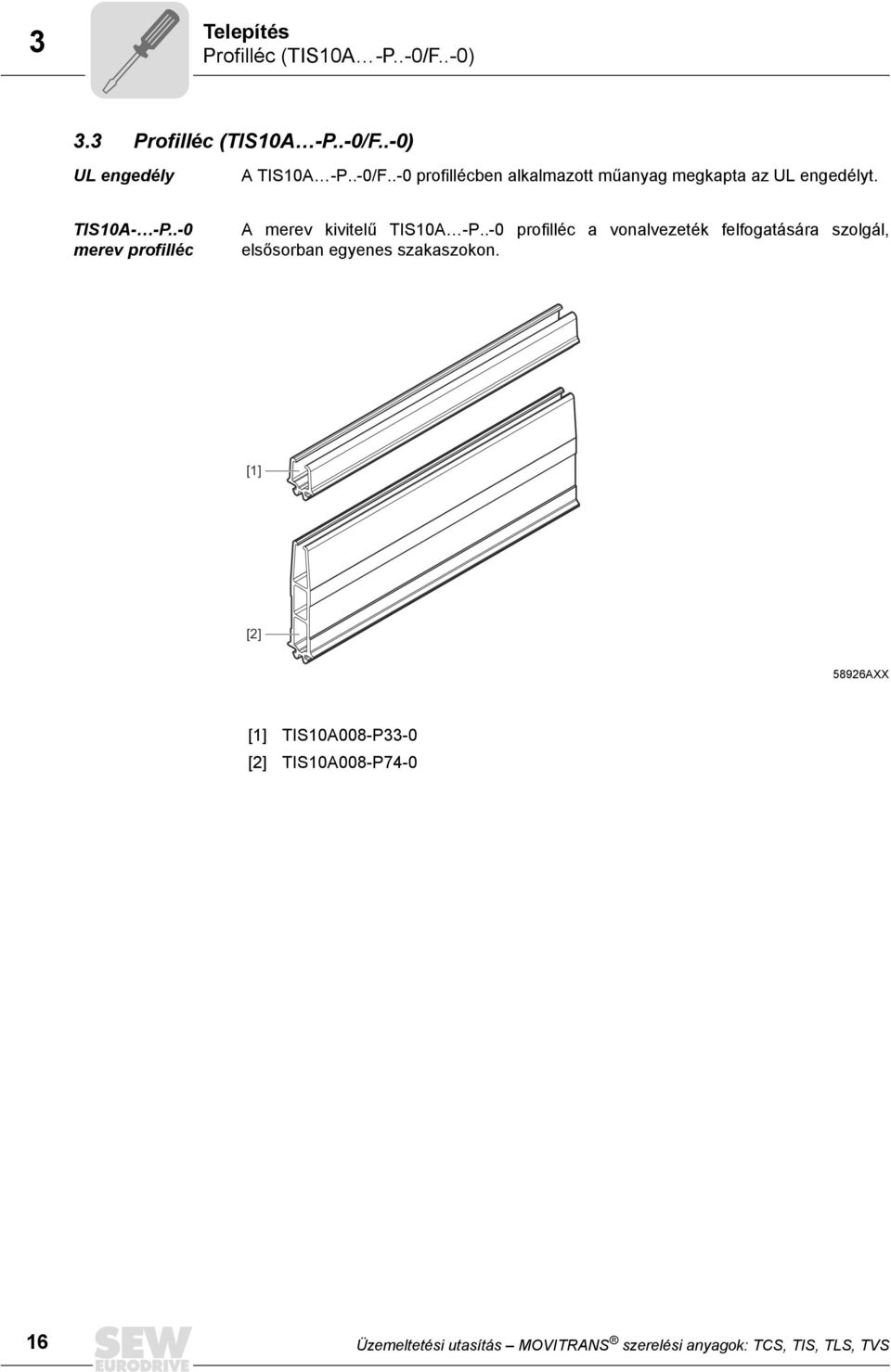

16 3 Telepítés Profilléc (TIS10A -P..-0/F..-0) 3.3 Profilléc (TIS10A -P..-0/F..-0) UL engedély A TIS10A -P..-0/F..-0 profillécben alkalmazott műanyag megkapta az UL engedélyt. TIS10A- -P..-0 merev profilléc A merev kivitelű TIS10A -P..-0 profilléc a vonalvezeték felfogatására szolgál, elsősorban egyenes szakaszokon. [1] [2] 58926AXX [1] TIS10A008-P33-0 [2] TIS10A008-P Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

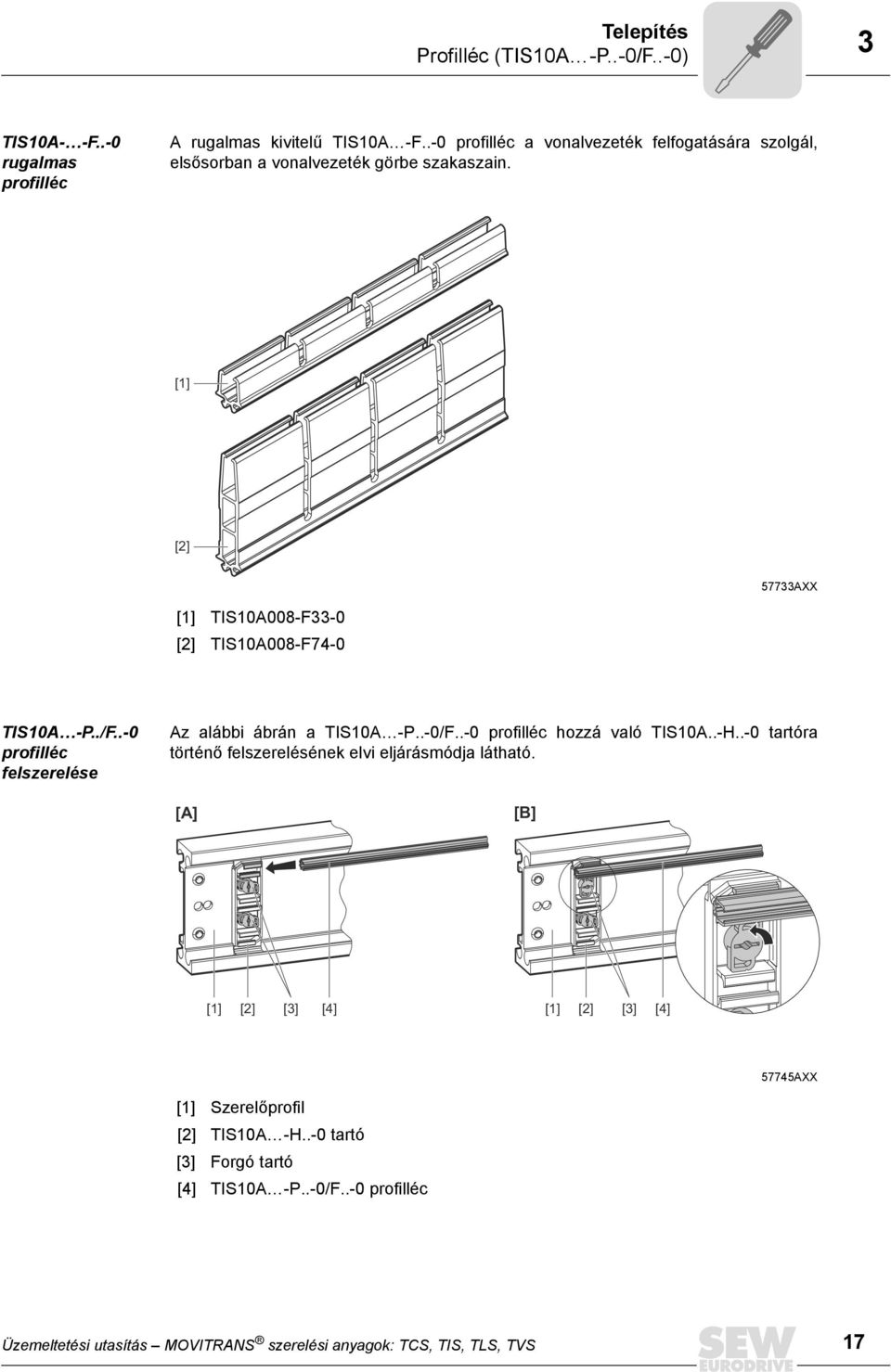

17 Telepítés Profilléc (TIS10A -P..-0/F..-0) 3 TIS10A- -F..-0 rugalmas profilléc A rugalmas kivitelű TIS10A -F..-0 profilléc a vonalvezeték felfogatására szolgál, elsősorban a vonalvezeték görbe szakaszain. [1] [2] 57733AXX [1] TIS10A008-F33-0 [2] TIS10A008-F74-0 TIS10A -P../F..-0 profilléc felszerelése Az alábbi ábrán a TIS10A -P..-0/F..-0 profilléc hozzá való TIS10A..-H..-0 tartóra történő felszerelésének elvi eljárásmódja látható. [A] [B] [1] [2] [3] [4] [1] [2] [3] [4] 57745AXX [1] Szerelőprofil [2] TIS10A -H..-0 tartó [3] Forgó tartó [4] TIS10A -P..-0/F..-0 profilléc Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 17

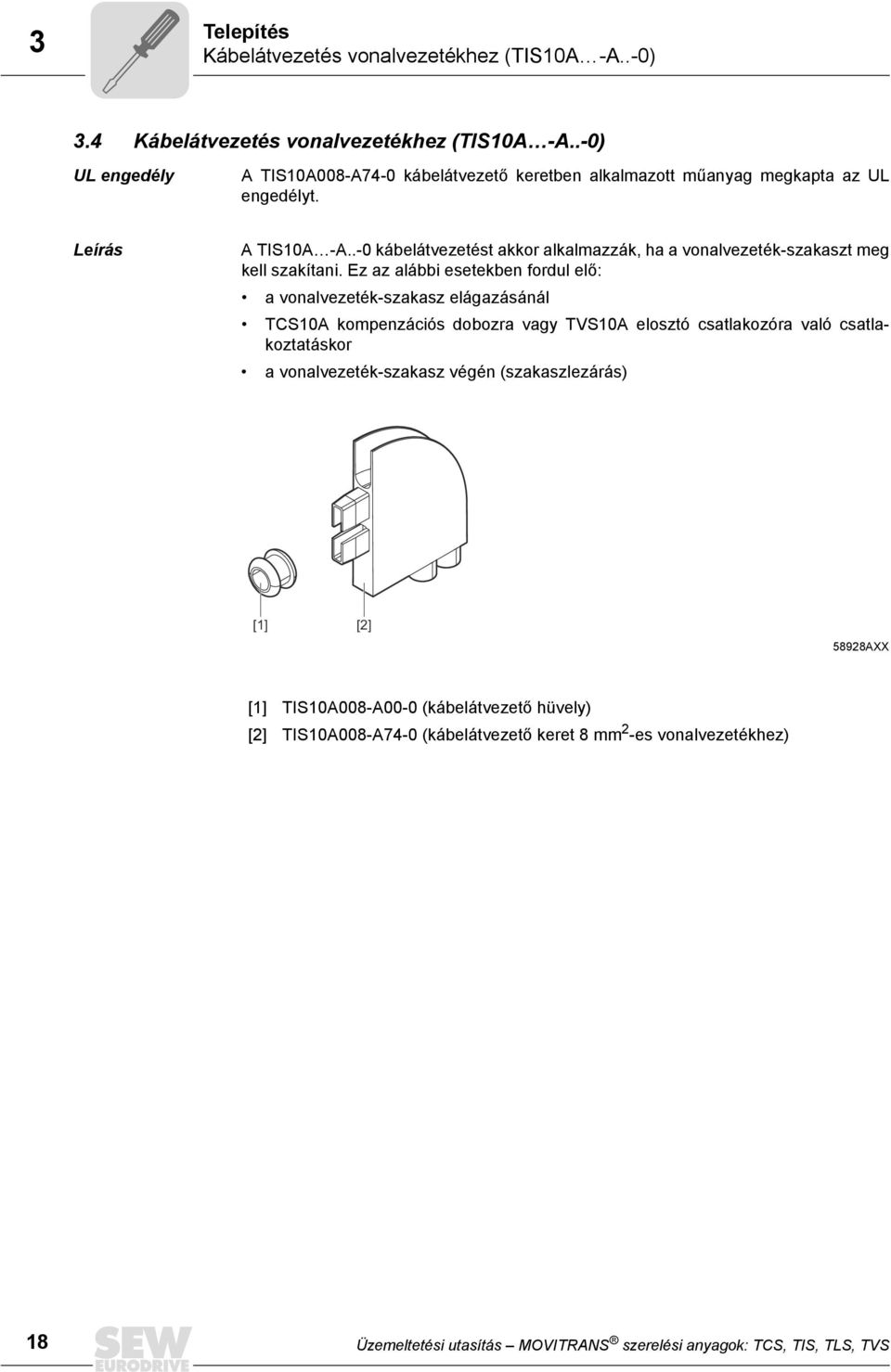

18 3 Telepítés Kábelátvezetés vonalvezetékhez (TIS10A -A..-0) 3.4 Kábelátvezetés vonalvezetékhez (TIS10A -A..-0) UL engedély A TIS10A008-A74-0 kábelátvezető keretben alkalmazott műanyag megkapta az UL engedélyt. Leírás A TIS10A -A..-0 kábelátvezetést akkor alkalmazzák, ha a vonalvezeték-szakaszt meg kell szakítani. Ez az alábbi esetekben fordul elő: a vonalvezeték-szakasz elágazásánál TCS10A kompenzációs dobozra vagy TVS10A elosztó csatlakozóra való csatlakoztatáskor a vonalvezeték-szakasz végén (szakaszlezárás) [1] [2] 58928AXX [1] TIS10A008-A00-0 (kábelátvezető hüvely) [2] TIS10A008-A74-0 (kábelátvezető keret 8 mm 2 -es vonalvezetékhez) 18 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

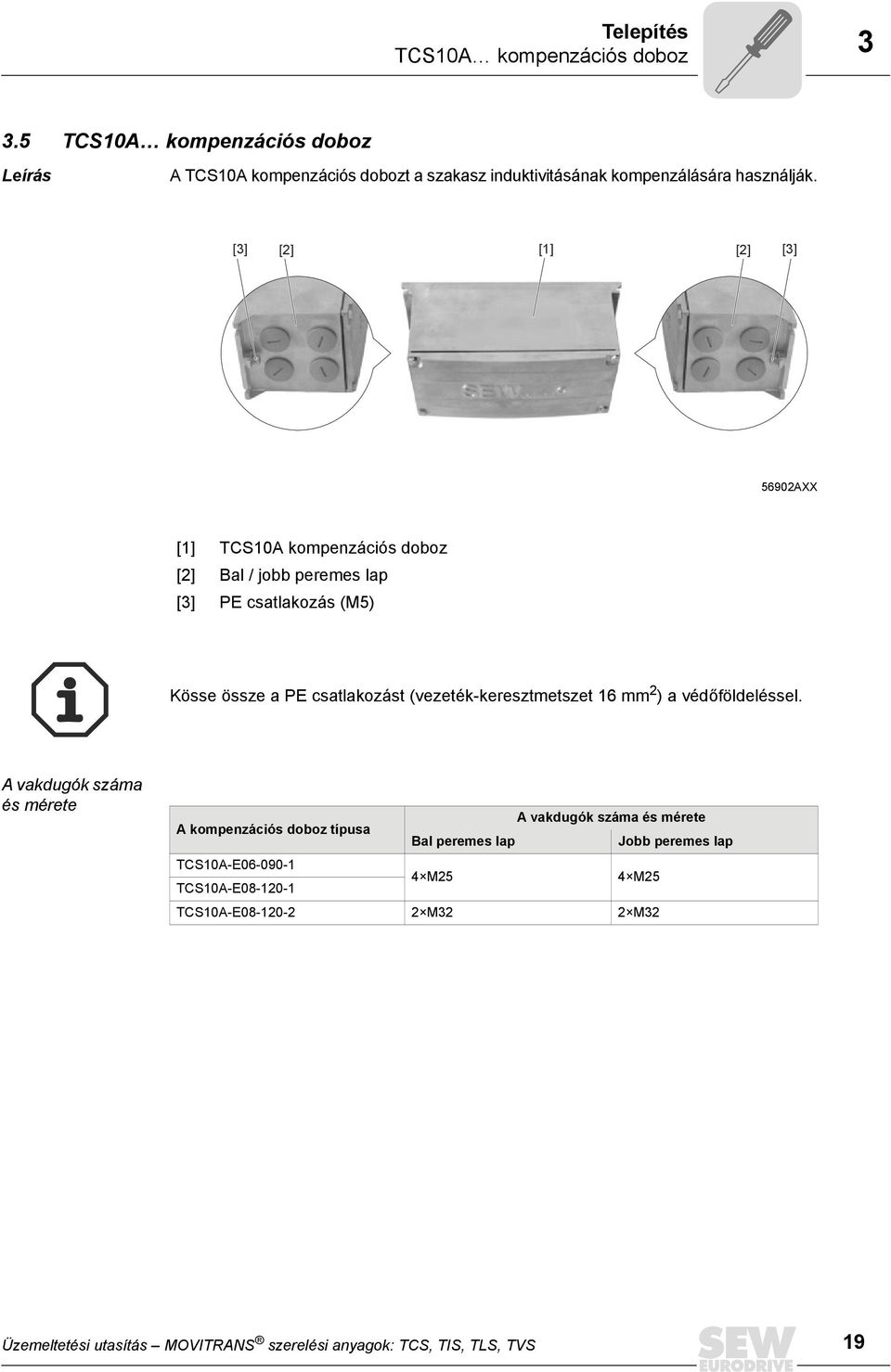

19 Telepítés TCS10A kompenzációs doboz TCS10A kompenzációs doboz Leírás A TCS10A kompenzációs dobozt a szakasz induktivitásának kompenzálására használják. [3] [2] [1] [2] [3] 56902AXX [1] TCS10A kompenzációs doboz [2] Bal / jobb peremes lap [3] PE csatlakozás (M5) Kösse össze a PE csatlakozást (vezeték-keresztmetszet 16 mm 2 ) a védőföldeléssel. A vakdugók száma és mérete A vakdugók száma és mérete A kompenzációs doboz típusa Bal peremes lap Jobb peremes lap TCS10A-E TCS10A-E TCS10A-E M25 2 M32 4 M25 2 M32 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 19

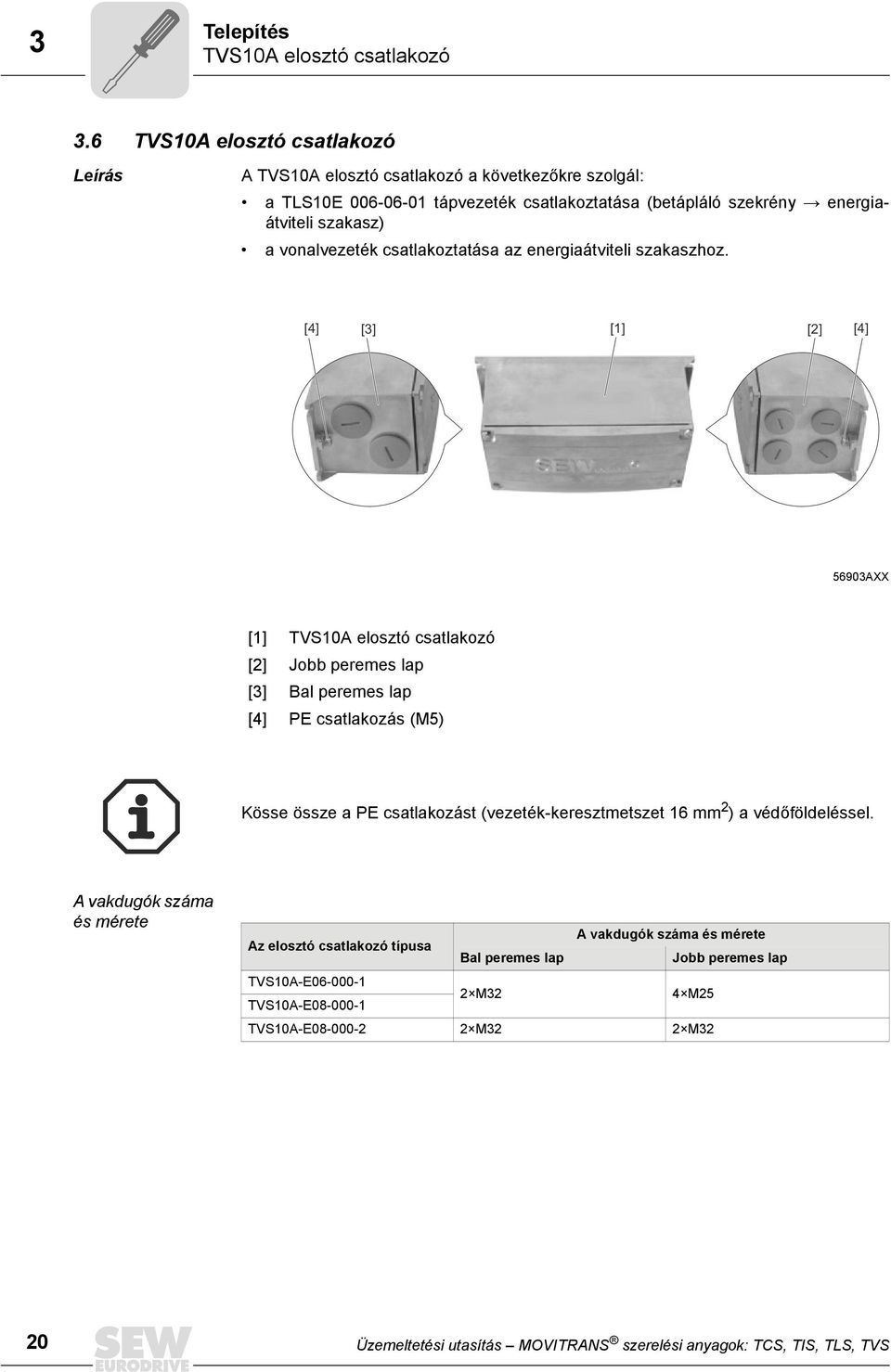

20 3 Telepítés TVS10A elosztó csatlakozó 3.6 TVS10A elosztó csatlakozó Leírás A TVS10A elosztó csatlakozó a következőkre szolgál: a TLS10E tápvezeték csatlakoztatása (betápláló szekrény Æ energiaátviteli szakasz) a vonalvezeték csatlakoztatása az energiaátviteli szakaszhoz. [4] [3] [1] [2] [4] 56903AXX [1] TVS10A elosztó csatlakozó [2] Jobb peremes lap [3] Bal peremes lap [4] PE csatlakozás (M5) Kösse össze a PE csatlakozást (vezeték-keresztmetszet 16 mm 2 ) a védőföldeléssel. A vakdugók száma és mérete A vakdugók száma és mérete Az elosztó csatlakozó típusa Bal peremes lap Jobb peremes lap TVS10A-E TVS10A-E TVS10A-E M32 2 M32 4 M25 2 M32 20 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

21 Telepítés TIS10A -X..-0 tartólemez TIS10A -X..-0 tartólemez Leírás A TIS10A008-X0.-0 tartólemez a TCS10A kompenzációs doboz vagy a TVS10A elosztó csatlakozó alumínium profilsínre történő rögzítésére szolgál. A különböző gyártók különféle alumínium profilsínjeihez mindig saját, illesztett tartólemez áll rendelkezésre. A TIS10A -X0.-0 tartólemezt két M6 25-ös imbuszcsavarral szállítjuk. A TIS10A008-XH2 univerzális tartólemez a TIS10A008-H02-0 tartónak alumínium vagy acélszerkezetre történő rögzítésére szolgál, ha nincs alumínium profilsín. [1] [2] [3] [4] 59298AXX [1] 180-as AFT alumínium profilsínhez való TIS10A008-X00-0 [2] 180-as Cinetic alumínium profilsínhez való TIS10A008-X01-0 [3] 180-as Dürr alumínium profilsínhez való TIS10A008-X02-0 [4] TIS10A008-H02-0 tartó rögzítésére való TIS10A008-XH2-0 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 21

22 3 Telepítés TLS10E tápvezeték és vonalvezeték 3.8 TLS10E tápvezeték és vonalvezeték UL engedély A TLS10E vonalvezeték megkapta az UL engedélyt. [1] [2] [3] [4] 56894AXX Leírás [1] TLS10E : Középfrekvenciás kábel (vonalvezeték) THM átvivőfejhez Vezeték-keresztmetszet: 8 mm 2 Fektetés áramhurokként műanyag profilba [2] TLS10E : Középfrekvenciás kábel (vonalvezeték) THM átvivőfejhez Vezeték-keresztmetszet: 16 mm 2 Fektetés a padlóra vagy a padlóba [3] TLS10E / TLS10E : Középfrekvenciás kábel (vonalvezeték) THM átvivőfejhez Vezeték-keresztmetszet: 25 mm 2 / vezeték-keresztmetszet: 41 mm 2 Fektetés áramhurokként a padlóra vagy a padlóba [4] TLS10E : Finomhuzalos szalag (litze) tápvezetékként a betápláló szekrény és az energiaátviteli szakasz között Vezeték-keresztmetszet: 6 6 mm 2 Fix fektetés, pl. kábelcsatornába vagy vonszolóláncos vezetékként 22 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

23 Telepítés Szükséges szerszámok Szükséges szerszámok Vonalvezetékek konfekcionálására alkalmas szerszámok: [1] [2] [3] [4] [5] [6] 56977AXX [1] oldalcsípő fogó [4] forrasztótégely forrasztóónnal [2] kés [5] forrasztókalapács forrasztóónnal [3] zsugorcső [6] csavaros szorító Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 23

24 3 Telepítés TLS10E vonalvezeték konfekcionálása 3.10 TLS10E vonalvezeték konfekcionálása Vonalvezetékek A MOVITRANS rendszer vonalvezetékei középfrekvenciás kábelként vannak kivitelezve. A középfrekvenciás kábel magja sok vékony, egymástól lakk segítségével elszigetelt huzalból áll, és érintés ellen kettős szigeteléssel védett. Konfekcionálás Vonalvezetékek konfekcionálására leginkább forrasztótégely vagy forrasztókalapács alkalmas. A kábelsaru rásajtolása nem megengedett! Kábelsaruk forrasztása A kábelsarukat jól forrassza rá a kábel végére! Csak így érhető el, hogy az átviteli ellenállás elegendően csekély legyen! Csatlakozóidomok készítése A csatlakozóidomok készítése több lépésben történik. A következőképpen járjon el: 1. Húzza a zsugorcsövet a kábel végére. 2. Jelölje meg a csupaszolandó hosszat. 3. Ezt követően végezze el a kábelvég lecsupaszolását AXX 56154AXX 24 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

25 Telepítés TLS10E vonalvezeték konfekcionálása 3 4. A lecsupaszolt kábelvéget forrasztótégely vagy forrasztókalapács segítségével forrassza meg (Æ következő ábra). Forrasztókalapáccsal (Æ A ábra): Félig töltse meg a kábelsarut cinnel, majd vezesse bele a lecsupaszolt kábelvéget a kábelsaruba. Addig melegítse a kábelsarut, amíg az egyes huzalok szigetelése (lakkréteg) fel nem olvad, és barna salakként ki nem folyik a kábelsaruból. Forrasztótégellyel (Æ B ábra): A lecsupaszolt kábelvéget addig tartsa a forrasztótégelybe, amíg az egyes huzalok szigetelése (lakkréteg) fel nem olvad, és a forrasztótégelyben fel nem úszik. A B 56975AXX 5. Forrasztáskor ügyeljen arra, hogy az egyes huzalok szigetelése (lakkréteg) kifolyjon a kábelsaruból! Csak így biztosítható a megfelelően jó elektromos kapcsolat AXX Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 25

26 3 Telepítés TLS vonalvezeték és TCS10A / TVS10A csatlakoztatása 6. Húzza rá a zsugorcsövet a forrasztási helyre. 7. Melegítse a csugorcsövet, amíg az szorosan körül nem zárja a forrasztás helyét AXX 3.11 TLS vonalvezeték és TCS10A / TVS10A csatlakoztatása 1. Csavarja ki a (csatlakoztatandó vonalvezetéknek megfelelő számú) vakdugót. 2. A vakdugók helyére csavarjon be megfelelő számú M25-ös (TCS10A) ill. M25-ös/ M32-es/M40-es (TVS10A) tömszelencét. 3. Nyissa fel a készüléket. Ehhez csavarja ki a ház fedelének négy M5-ös hatlapfejű csavarját. 4. A tömszelencén át vezesse az előkonfekcionált vonalvezetéket a TCS/TVS csatlakozóterébe. 5. TLS vonalvezeték és TCS10A csatlakoztatása: Csavarja ki a TCS10A csatlakozólapjának két kombinált M8-as lencsefejű csavarját. Helyezze a kábelsarukkal előkonfekcionált vonalvezetékeket a csatlakozócsapokra. A két kombinált lencsefejű csavart csavarja ismét be a csatlakozócsapokba. Ezzel rögzítette a vonalvezetékeket. 3. ábra: TCS10A teljesen csatlakoztatott vonalvezetékkel 56978AXX 26 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

27 Telepítés A TLS10E tápvezeték konfekcionálása 3 6. TLS vonalvezeték és TVS10A csatlakoztatása: Csavarja le az M6-os hatlapú anyákat a kapocsléc menetes csatlakozócsapjairól (a kapcsolási rajz szerint; a csatlakoztatandó vonalvezetékek számának megfelelően). A kapcsolási rajznak megfelelően helyezze el az átkötéseket. Helyezze a kábelsarukkal előkonfekcionált vonalvezetékeket a kapocsléc menetes csatlakozócsapjaira. Csavarja az M6-os hatlapú anyákat ismét a menetes csatlakozócsapokra. Ezzel rögzítette a vonalvezetékeket AXX 4. ábra: TVS10A teljesen csatlakoztatott vonalvezetékkel, 60 A vonalvezeték-áramhoz 58099AXX 5. ábra: TVS10A teljesen csatlakoztatott vonalvezetékkel, 85 A vonalvezeték-áramhoz 7. Ismét rögzítse a ház fedelét a négy M5-ös hatlapfejű csavarral A TLS10E tápvezeték konfekcionálása Tápvezeték A tápvezeték (betápláló szekrény Æ energiaátviteli szakasz) hateres kábelként van kivitelezve. A hat ér 3 kék és 3 fekete érre oszlik. 3-3 azonos színű ér az előremenő ill. a visszatérő vezeték, és párhuzamosan csatlakozik a TVS10A-ra. Konfekcionálás A tápvezeték huzalai egy éren belül nincsenek elszigetelve egymástól. A vonalvezetékekkel ellentétben a tápvezetéknél a kábelsaruk normál szerszámmal rásajtolhatók az érvégekre. Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 27

28 3 Telepítés A TLS10E tápvezeték csatlakoztatása a TVS10A-ra 3.13 A TLS10E tápvezeték csatlakoztatása a TVS10A-ra 1. Csavarja ki a TVS10A egyik vakdugóját (M32). 2. A vakdugó helyére csavarjon be egy M32-es tömszelencét. 3. Nyissa fel a készüléket. Ehhez csavarja ki a ház fedelének négy M5-ös hatlapfejű csavarját. 4. A tápvezeték mind a hat erére sajtoljon rá egy gyűrűs kábelsarut (6 mm 2, 6 mm-es furattal). 5. A tömszelencén át vezesse a kábelsarukkal konfekcionált tápvezetéket a TVS10A csatlakozóterébe. 6. A TLS10E tápvezeték csatlakoztatása a TVS10A-ra: Csavarja le az M6-os hatlapú anyákat a kapocsléc menetes csatlakozócsapjairól (a kapcsolási rajz szerint; a csatlakoztatandó vonalvezetékek számának megfelelően). A kapcsolási rajznak megfelelően helyezze el az átkötéseket. Helyezze a tápvezeték három azonos színű, kábelsarukkal előkonfekcionált erét a kapocsléc menetes csatlakozócsapjaira. Csavarja az M6-os hatlapú anyákat ismét a menetes csatlakozócsapokra. Ezzel rögzítette a tápvezetéket. 7. Ismét rögzítse a ház fedelét a négy M5-ös hatlapfejű csavarral. 28 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

29 Műszaki adatok Középfrekvenciás kábelek, kábelsaruk és tömszelencék kva i P n f Hz 4 4 Műszaki adatok 4.1 Középfrekvenciás kábelek, kábelsaruk és tömszelencék Vonalvezeték típusa A középfrekvenciás kábel csatlakoztatása az M6-os csatlakozócsappal rendelkező TVS10A-ra: Vezetékkeresztmetszet [mm 2 ] [mm] Típus Szélesség [mm] (műanyag) Kapcsolófelület TLS10E ,5 Klauke 1R/6 12 M TLS10E ,6 ± 0,3 Klauke 3R/6 12 M TLS10E ,0 ± 0,3 Klauke 4R/6 14 TLS10E ,4 ± 0,3 Klauke 5SG/6 M TLS10E ,9 ± 0,4 Klauke 6SG/6 [mm] Vonalvezeték típusa A középfrekvenciás kábel csatlakoztatása az M8-as csatlakozócsappal rendelkező TCS10A / TAS10A (4 kw) készülékre: Külső átmérő Kábelsaru Kábeltömszelence Vezetékkeresztmetszet [mm 2 ] [mm] Típus Szélesség [mm] (műanyag) Kapcsolófelület TLS10E ,5 Klauke 1R/8 15 TAS10A (4 kw) TLS10E ,6 ± 0,3 Klauke 3R/8 15 TCS10A M TLS10E ,0 ± 0,3 Klauke 4R/8 16 TCS10A TLS10E ,4 ± 0,3 Klauke 5R/8 M TAS10A (4 kw) TLS10E ,9 ± 0,4 Klauke 6SG/8 [mm] Típus A középfrekvenciás kábel csatlakoztatása az M10-es csatlakozócsappal rendelkező TAS10A (16 kw) készülékre: Külső átmérő Kábelsaru Alkalmazás Kábeltömszelence Vezetékkeresztmetszet Külső átmérő Kábelsaru [mm 2 ] [mm] Típus Szélesség [mm] TLS10E ,5 Klauke 1R/10 17 TLS10E ,0 ± 0,3 Klauke 4R/10 18 TLS10E ,4 ± 0,3 Klauke 5R/10 TLS10E ,9 ± 0,4 Klauke 6SG/ A középfrekvenciás kábelek elektromos tulajdonságai és engedélyei Típus Szigetelés / köpeny anyaga Elektromos vezetékveszteségek Üzemi feszültség Fektetés módja Hajlítási sugár Engedély TLS10E [W/szakaszméter] TLS10E (30 A esetén) 1000 fix 35 UL TLS10E termoplaszt / poliuretán 8 (60 A esetén) TLS10E (60 A esetén) (85 A esetén) TLS10E (85 A esetén) [V] 14 (60 A esetén) fix vagy rugalmas [mm] 80 UL CSA Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 29

30 4 kva i P f n Hz Műszaki adatok UL engedélyek 4.3 UL engedélyek Típus Komponens UL engedély TIS10A -P-../F..-0 profilléc UL94-V0 TIS10A -H..-0 tartó profilléchez UL94-V0 E UL94-V0 TIS10A -A..-0 kábelbevezető keret UL94-V0 4.4 TCS10A / TVS10A méretlapja Komplett TCS10A/TVS10A készülék ,5 A 6, B BXX TCS10A -1 vakdugók A B (4x) M25 x 1,5 (4x) M25 x 1, AXX A = bal peremes lap B = jobb peremes lap 30 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

31 Műszaki adatok TCS10A / TVS10A méretlapja kva i P f n Hz 4 TVS10A -1 vakdugók A B (4x) M25 x 1,5 (2x) M32 x 1, AXX A = bal peremes lap B = jobb peremes lap TVS10A -2, TCS10A -2 vakdugó A B (2x) M32 x 1,5 (2x) M32 x 1, AXX A = bal peremes lap B = jobb peremes lap Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 31

32 4 kva i P f n Hz Műszaki adatok Méretlapok TIS10A -H..-0 profillécek tartóihoz 4.5 Méretlapok TIS10A -H..-0 profillécek tartóihoz Méretlap TIS10A008-H00-0 tartóhoz 180-as AFT profilhoz való: AXX Méretlap TIS10A008-H01-0 tartóhoz 180-as Cinetic profilhoz való: AXX Méretlap TIS10A008-H02-0 tartóhoz 180-as Dürr profilhoz és univerzális tartólemezhez való: 153, AXX 32 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

33 Műszaki adatok Méretlapok TIS10A -P..-0 merev kivitelű profillécekhez kva i P f n Hz Méretlapok TIS10A -P..-0 merev kivitelű profillécekhez Méretlap TIS10A008-P33-0 profilléchez 15, , AXX Méretlap TIS10A008-P74-0 profilléchez 15, , AXX 4.7 Méretlapok TIS10A -F..-0 rugalmas kivitelű profillécekhez Méretlap TIS10A008-F33-0 profilléchez 15, ,1 11,15 37,29 54x39, AXX Méretlap TIS10A008-F74-0 profilléchez 15, , ,82 54x39, AXX Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 33

34 4 kva i P f n Hz Műszaki adatok Méretlapok TIS10A -A..-0 kábelátvezetésekhez 4.8 Méretlapok TIS10A -A..-0 kábelátvezetésekhez Méretlap TIS10A008-A00-0 hüvelyhez Ø Ø9,5 14 Ø17, AXX Méretlap TIS10A008-A74-0 kábelbevezető kerethez 8,5 74 Ø11,8 55,5 Ø11, , AXX 34 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

35 Műszaki adatok Méretlapok TIS10A -X..-0 tartólemezekhez kva i P f n Hz Méretlapok TIS10A -X..-0 tartólemezekhez Méretlap TIS10A008-X00-0 tartólemezhez 180-as AFT profilhoz való 109,5 76 M6 Ø5,5 16 5, , AXX Méretlap TIS10A008-X01-0 tartólemezhez 180-as Cinetic profilhoz való M6 Ø5,5 12,5 1, ,6 114,9 134, AXX Méretlap TIS10A008-X02-0 tartólemezhez 180-as Dürr profilhoz való M Ø5,5 15,3 4, ,6 120,6 139, AXX Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 35

36 Ø5.5 4 kva i P f n Hz Műszaki adatok Méretlap árnyékolólemezhez Méretlap TIS10A008-XH2-0 univerzális tartólemezhez TIS10A008-H02-0 tartóhoz való AXX 4.10 Méretlap árnyékolólemezhez Az univerzális tartólemez acélszerkezetre való szerelésekor az alábbi ábra szerinti árnyékolólemezt kell használni. [1] rögzítő TIS10A008-XH2-0 univerzális tartólemezhez Ø 10.5 Ø 5.5 [1] [1] R AXX Az árnyékolólemez nem része a szállítási terjedelemnek. 36 Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

37 Módosítási index Módosítások az előző változathoz képest 5 5 Módosítási index 5.1 Módosítások az előző változathoz képest A következőkben a , (HU) cikkszámú kiadáshoz képest elvégzett módosítások vannak feltüntetve. A "Szerelés" és a "Műszaki adatok" c. fejezetbe újonnan lettek felvéve az alábbi szerelési elemek: tartó TIS10A -H..-0 profilléchez TIS10A -P..-0/F..-0 profilléc kábelátvezetés TIS10A -A..-0 vonalvezetékhez TIS10A -X..-0 tartólemez a TCS10A kompenzációs doboz és a TVS10A elosztó csatlakozó új típusai Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 37

38 6 Szószedet 6 Szószedet A alkalmazási környezet...5 B biztonsági tudnivalók...4 telepítés és üzembe helyezés...6 üzemeltetés és szerviz...6 F figyelmeztetések...4 H használaton kívül helyezés, megsemmisítés...5 K kábelátvezetések, TIS10A -A..-0 felépítés...18 kábelsaruk műszaki adatok...29 kábeltömszelencék műszaki adatok...29 konfekcionálás, TLS10E vonalvezeték...24 középfrekvenciás kábelek elektromos tulajdonságok és engedélyek...30 műszaki adatok...29 M méretlapok árnyékolólemez...37 kábelátvezetések (TIS10A -A..-0)...35 merev kivitelű profillécek (TIS10A -P..-0)..34 rugalmas kivitelű profillécek (TIS10A -F..-0)...34 tartók profillécekhez (TIS10A -H..-0)...33 tartólemezek (TIS10A -X..-0)...36 TCS10A/TVS10A...30 TCS10A -1 vakdugók...31 TVS10A -1 vakdugók...32 TVS10A -2, TCS10A -2 vakdugó...32 módosítási index...38 módosítások az előző változathoz képest...38 műszaki adatok középfrekvenciás kábelek elektromos tulajdonságai és engedélyei...30 középfrekvenciás kábelek, kábelsaruk és tömszelencék...29 méretlap árnyékolólemezhez...37 méretlapok kábelátvezetésekhez (TIS10A -A..-0)...35 méretlapok merev kivitelű profillécekhez (TIS10A -P..-0)...34 méretlapok profillécek tartóihoz (TIS10A -H..-0) méretlapok rugalmas kivitelű profillécekhez (TIS10A -F..-0) méretlapok tartólemezekhez (TIS10A -X..-0) TCS10A / TVS10A méretlapja TCS10A -1 vakdugók méretlapja TVS10A -1 vakdugók méretlapja TVS10A -2, TCS10A -2 vakdugó méretlapja UL engedélyek P profilléc, TIS10A -P..-0/F..-0 felépítés R rendeltetésszerű használat... 4 SZ szállítási terjedelem TCS10A kompenzációs doboz TIS10A szerelési elemek...11, 13 TLS10E vonalvezeték TVS10A elosztó csatlakozó szerszámok TLS10E vonalvezeték konfekcionálásához T tartók TIS10A -H..-0 profilléchez felépítés tápvezeték, TLS10E csatlakoztatása TVS10A-hoz konfekcionálás TCS10A felépítés szállítási terjedelem típusjel... 7 típustábla... 8 TCS10A kompenzációs doboz felépítés TIS10A szállítási terjedelem... 11, 13 típusjel... 9 TIS10A szerelési elemek szállítási terjedelem... 11, 13 típusjel... 9 TIS10A -B..-0 tartólemez felépítés Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS

39 Szószedet 6 típusjel TCS10A kompenzációs doboz...7 TIS10A szerelési elemek...9 TLS10E vonalvezeték...8 TVS10A elosztó csatlakozó...7 típustábla, TCS10A, TVS10A...8 TLS10E csatlakozóidomok készítése...24 csatlakoztatása TCS10A / TVS10A-hoz...26 kábelsaru forrasztása forrasztókalapáccsal...25 kábelsaru forrasztása forrasztótégellyel...25 konfekcionálás...24 konfekcionáláshoz szükséges szerszámok...23 szállítási terjedelem...10 típusjel...8 vonalvezetékek áttekintése...22 TLS10E vonalvezeték csatlakozóidomok készítése...24 csatlakoztatása TCS10A / TVS10A-hoz...26 felépítés...22 kábelsaru forrasztása forrasztókalapáccsal...25 kábelsaru forrasztása forrasztótégellyel...25 konfekcionálás...24 konfekcionáláshoz szükséges szerszámok...23 szállítási terjedelem...10 TLS10E csatlakoztatása TVS10A-hoz konfekcionálás TVS10A felépítés szállítási terjedelem típusjel... 7 típustábla... 8 TVS10A elosztó csatlakozó felépítés Üzemeltetési utasítás MOVITRANS szerelési anyagok: TCS, TIS, TLS, TVS 39
