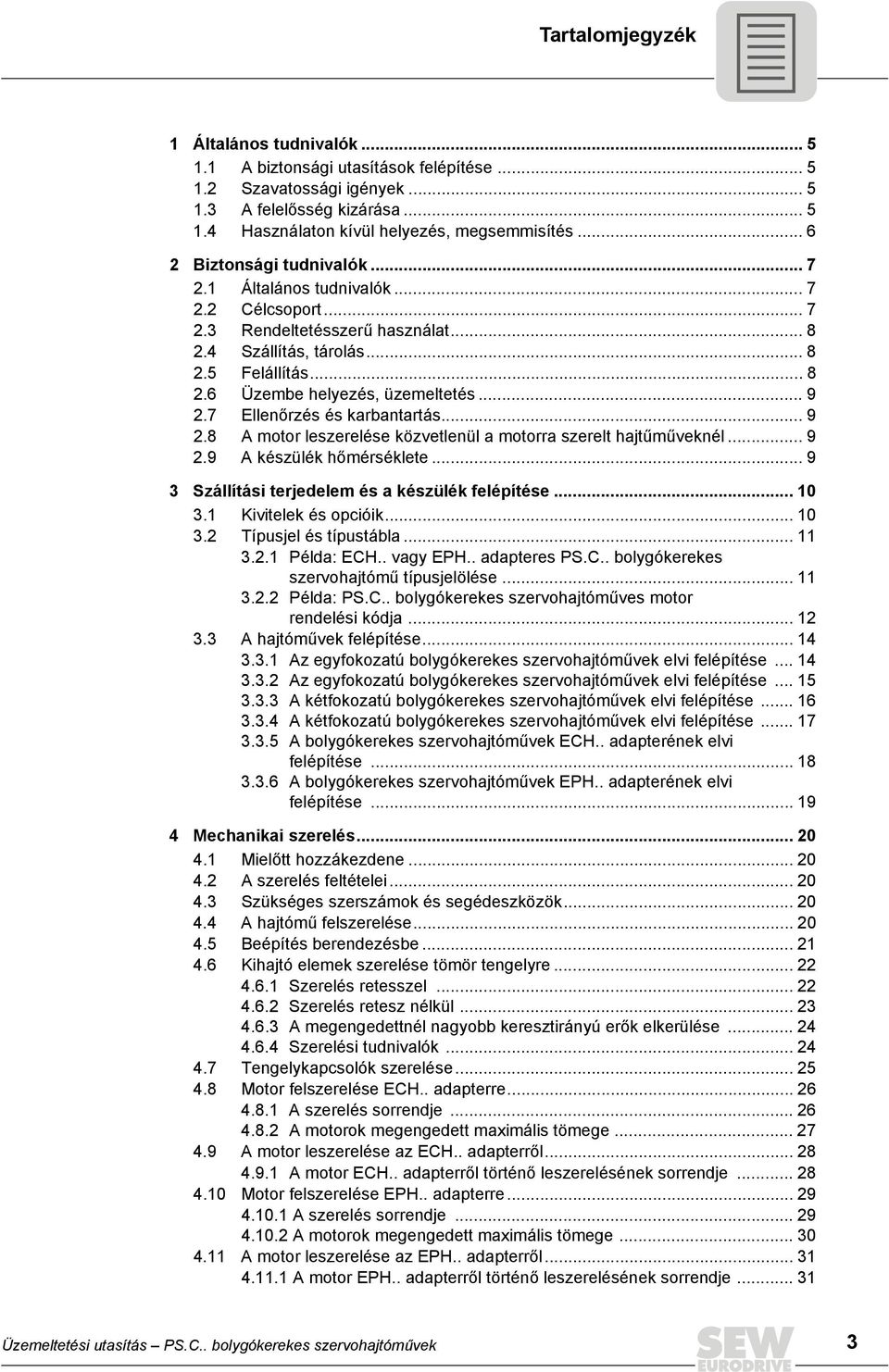

3 Tartalomjegyzék 1 Általános tudnivalók A biztonsági utasítások felépítése Szavatossági igények A felelősség kizárása Használaton kívül helyezés, megsemmisítés Biztonsági tudnivalók Általános tudnivalók Célcsoport Rendeltetésszerű használat Szállítás, tárolás Felállítás Üzembe helyezés, üzemeltetés Ellenőrzés és karbantartás A motor leszerelése közvetlenül a motorra szerelt hajtűműveknél A készülék hőmérséklete Szállítási terjedelem és a készülék felépítése Kivitelek és opcióik Típusjel és típustábla Példa: ECH.. vagy EPH.. adapteres PS.C.. bolygókerekes szervohajtómű típusjelölése Példa: PS.C.. bolygókerekes szervohajtóműves motor rendelési kódja A hajtóművek felépítése Az egyfokozatú bolygókerekes szervohajtóművek elvi felépítése Az egyfokozatú bolygókerekes szervohajtóművek elvi felépítése A kétfokozatú bolygókerekes szervohajtóművek elvi felépítése A kétfokozatú bolygókerekes szervohajtóművek elvi felépítése A bolygókerekes szervohajtóművek ECH.. adapterének elvi felépítése A bolygókerekes szervohajtóművek EPH.. adapterének elvi felépítése Mechanikai szerelés Mielőtt hozzákezdene A szerelés feltételei Szükséges szerszámok és segédeszközök A hajtómű felszerelése Beépítés berendezésbe Kihajtó elemek szerelése tömör tengelyre Szerelés retesszel Szerelés retesz nélkül A megengedettnél nagyobb keresztirányú erők elkerülése Szerelési tudnivalók Tengelykapcsolók szerelése Motor felszerelése ECH.. adapterre A szerelés sorrendje A motorok megengedett maximális tömege A motor leszerelése az ECH.. adapterről A motor ECH.. adapterről történő leszerelésének sorrendje Motor felszerelése EPH.. adapterre A szerelés sorrendje A motorok megengedett maximális tömege A motor leszerelése az EPH.. adapterről A motor EPH.. adapterről történő leszerelésének sorrendje Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 3

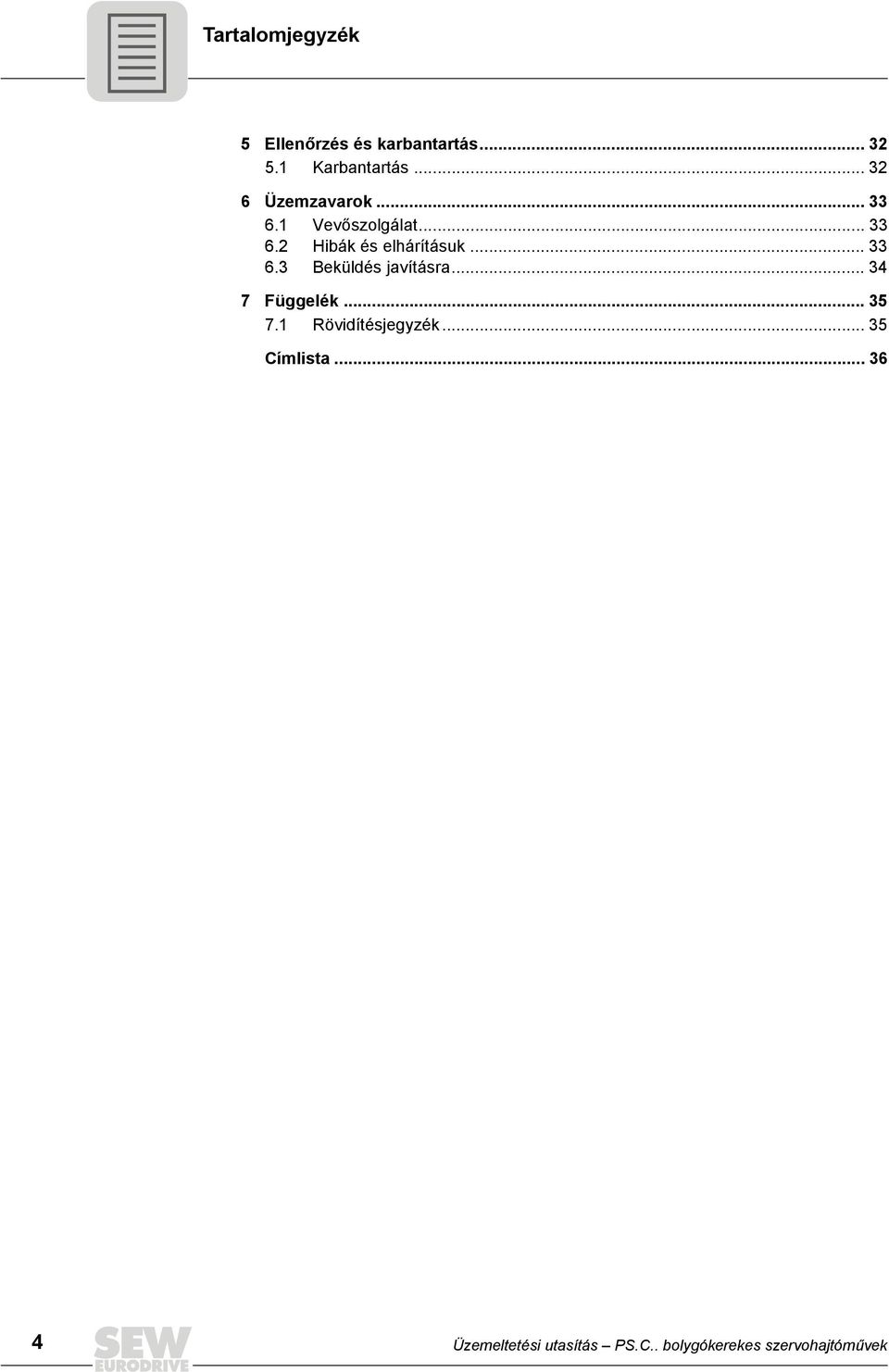

4 Tartalomjegyzék 5 Ellenőrzés és karbantartás Karbantartás Üzemzavarok Vevőszolgálat Hibák és elhárításuk Beküldés javításra Függelék Rövidítésjegyzék Címlista Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

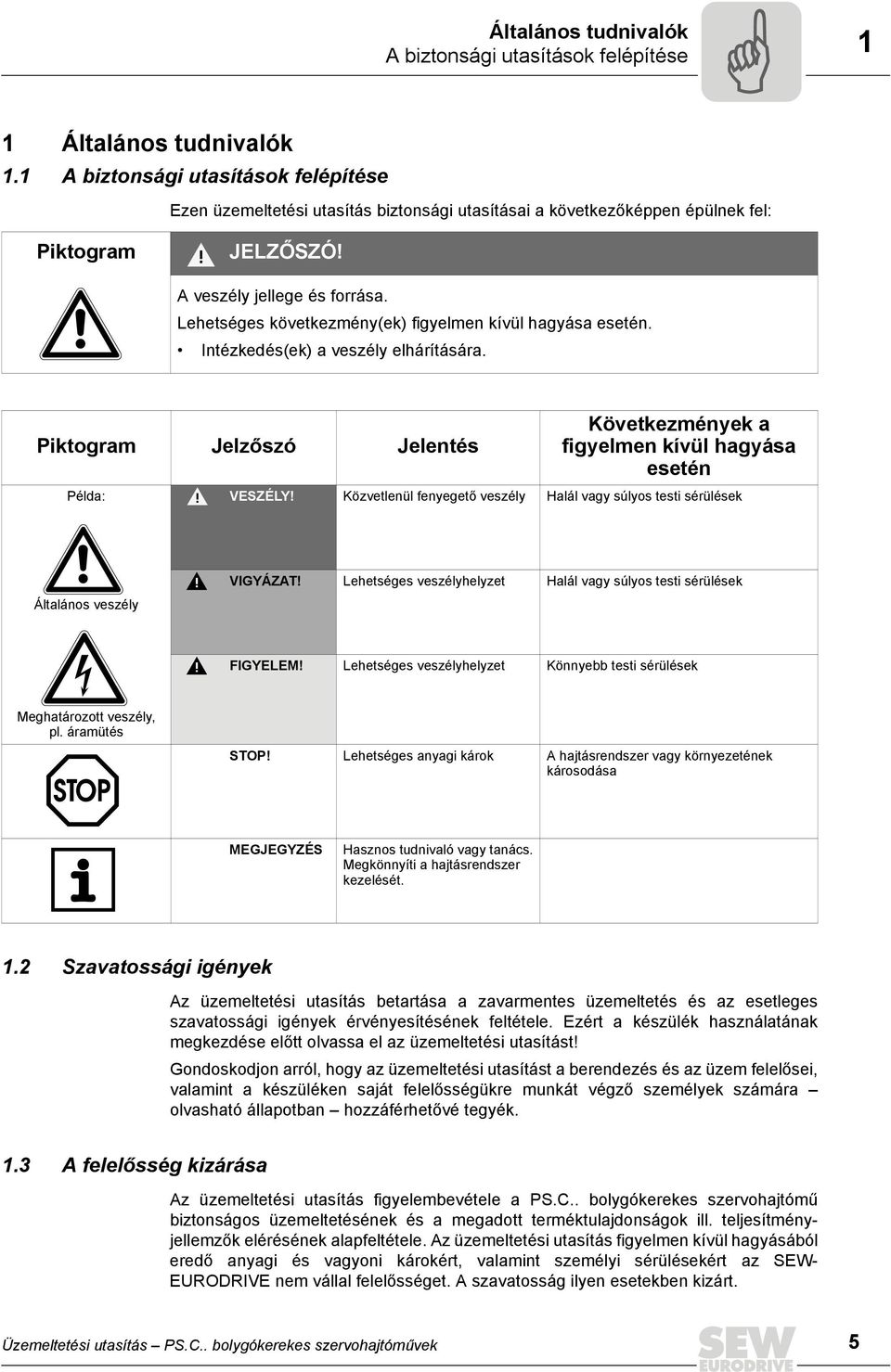

5 Általános tudnivalók A biztonsági utasítások felépítése 1 1 Általános tudnivalók 1.1 A biztonsági utasítások felépítése Ezen üzemeltetési utasítás biztonsági utasításai a következőképpen épülnek fel: Piktogram JELZŐSZÓ! A veszély jellege és forrása. Lehetséges következmény(ek) figyelmen kívül hagyása esetén. Intézkedés(ek) a veszély elhárítására. Piktogram Jelzőszó Jelentés Példa: Következmények a figyelmen kívül hagyása esetén VESZÉLY! Közvetlenül fenyegető veszély Halál vagy súlyos testi sérülések Általános veszély VIGYÁZAT! Lehetséges veszélyhelyzet Halál vagy súlyos testi sérülések FIGYELEM! Lehetséges veszélyhelyzet Könnyebb testi sérülések Meghatározott veszély, pl. áramütés STOP! Lehetséges anyagi károk A hajtásrendszer vagy környezetének károsodása MEGJEGYZÉS Hasznos tudnivaló vagy tanács. Megkönnyíti a hajtásrendszer kezelését. 1.2 Szavatossági igények Az üzemeltetési utasítás betartása a zavarmentes üzemeltetés és az esetleges szavatossági igények érvényesítésének feltétele. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Gondoskodjon arról, hogy az üzemeltetési utasítást a berendezés és az üzem felelősei, valamint a készüléken saját felelősségükre munkát végző személyek számára olvasható állapotban hozzáférhetővé tegyék. 1.3 A felelősség kizárása Az üzemeltetési utasítás figyelembevétele a PS.C.. bolygókerekes szervohajtómű biztonságos üzemeltetésének és a megadott terméktulajdonságok ill. teljesítményjellemzők elérésének alapfeltétele. Az üzemeltetési utasítás figyelmen kívül hagyásából eredő anyagi és vagyoni károkért, valamint személyi sérülésekért az SEW- EURODRIVE nem vállal felelősséget. A szavatosság ilyen esetekben kizárt. Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 5

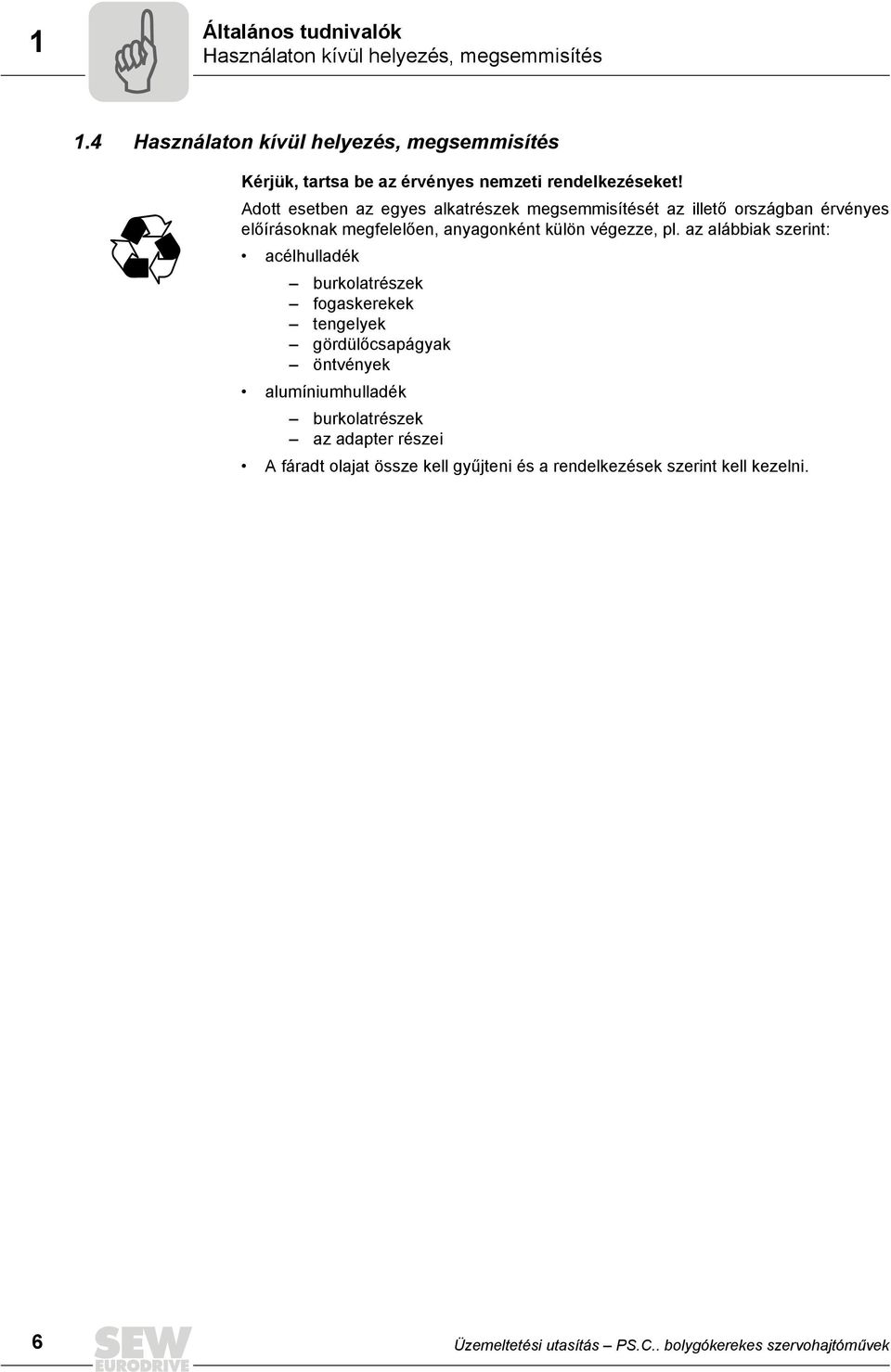

6 1 Általános tudnivalók Használaton kívül helyezés, megsemmisítés 1.4 Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes nemzeti rendelkezéseket! Adott esetben az egyes alkatrészek megsemmisítését az illető országban érvényes előírásoknak megfelelően, anyagonként külön végezze, pl. az alábbiak szerint: acélhulladék burkolatrészek fogaskerekek tengelyek gördülőcsapágyak öntvények alumíniumhulladék burkolatrészek az adapter részei A fáradt olajat össze kell gyűjteni és a rendelkezések szerint kell kezelni. 6 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

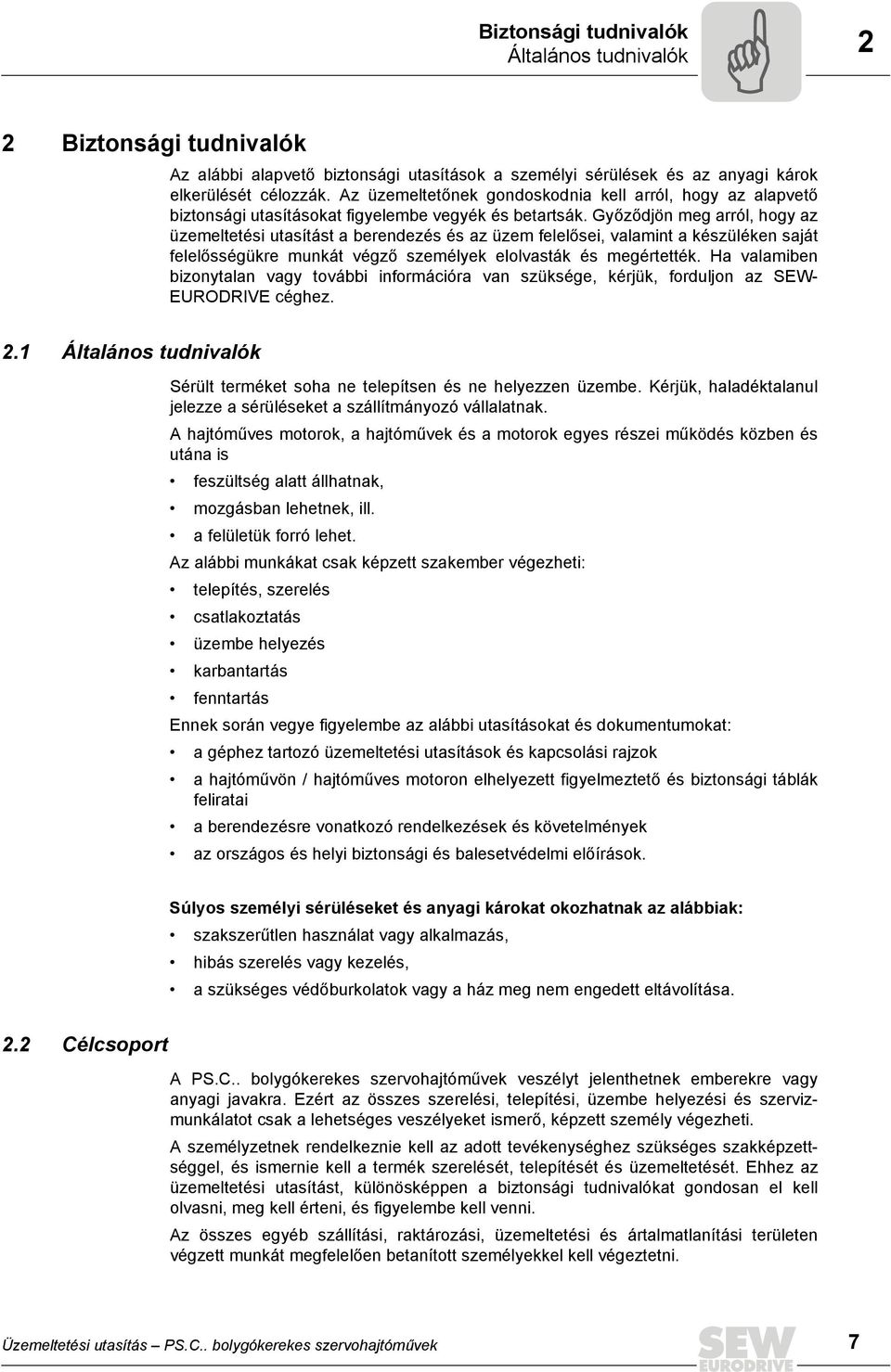

7 Biztonsági tudnivalók Általános tudnivalók 2 2 Biztonsági tudnivalók Az alábbi alapvető biztonsági utasítások a személyi sérülések és az anyagi károk elkerülését célozzák. Az üzemeltetőnek gondoskodnia kell arról, hogy az alapvető biztonsági utasításokat figyelembe vegyék és betartsák. Győződjön meg arról, hogy az üzemeltetési utasítást a berendezés és az üzem felelősei, valamint a készüléken saját felelősségükre munkát végző személyek elolvasták és megértették. Ha valamiben bizonytalan vagy további információra van szüksége, kérjük, forduljon az SEW- EURODRIVE céghez. 2.1 Általános tudnivalók Sérült terméket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. A hajtóműves motorok, a hajtóművek és a motorok egyes részei működés közben és utána is feszültség alatt állhatnak, mozgásban lehetnek, ill. a felületük forró lehet. Az alábbi munkákat csak képzett szakember végezheti: telepítés, szerelés csatlakoztatás üzembe helyezés karbantartás fenntartás Ennek során vegye figyelembe az alábbi utasításokat és dokumentumokat: a géphez tartozó üzemeltetési utasítások és kapcsolási rajzok a hajtóművön / hajtóműves motoron elhelyezett figyelmeztető és biztonsági táblák feliratai a berendezésre vonatkozó rendelkezések és követelmények az országos és helyi biztonsági és balesetvédelmi előírások. Súlyos személyi sérüléseket és anyagi károkat okozhatnak az alábbiak: szakszerűtlen használat vagy alkalmazás, hibás szerelés vagy kezelés, a szükséges védőburkolatok vagy a ház meg nem engedett eltávolítása. 2.2 Célcsoport A PS.C.. bolygókerekes szervohajtóművek veszélyt jelenthetnek emberekre vagy anyagi javakra. Ezért az összes szerelési, telepítési, üzembe helyezési és szervizmunkálatot csak a lehetséges veszélyeket ismerő, képzett személy végezheti. A személyzetnek rendelkeznie kell az adott tevékenységhez szükséges szakképzettséggel, és ismernie kell a termék szerelését, telepítését és üzemeltetését. Ehhez az üzemeltetési utasítást, különösképpen a biztonsági tudnivalókat gondosan el kell olvasni, meg kell érteni, és figyelembe kell venni. Az összes egyéb szállítási, raktározási, üzemeltetési és ártalmatlanítási területen végzett munkát megfelelően betanított személyekkel kell végeztetni. Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 7

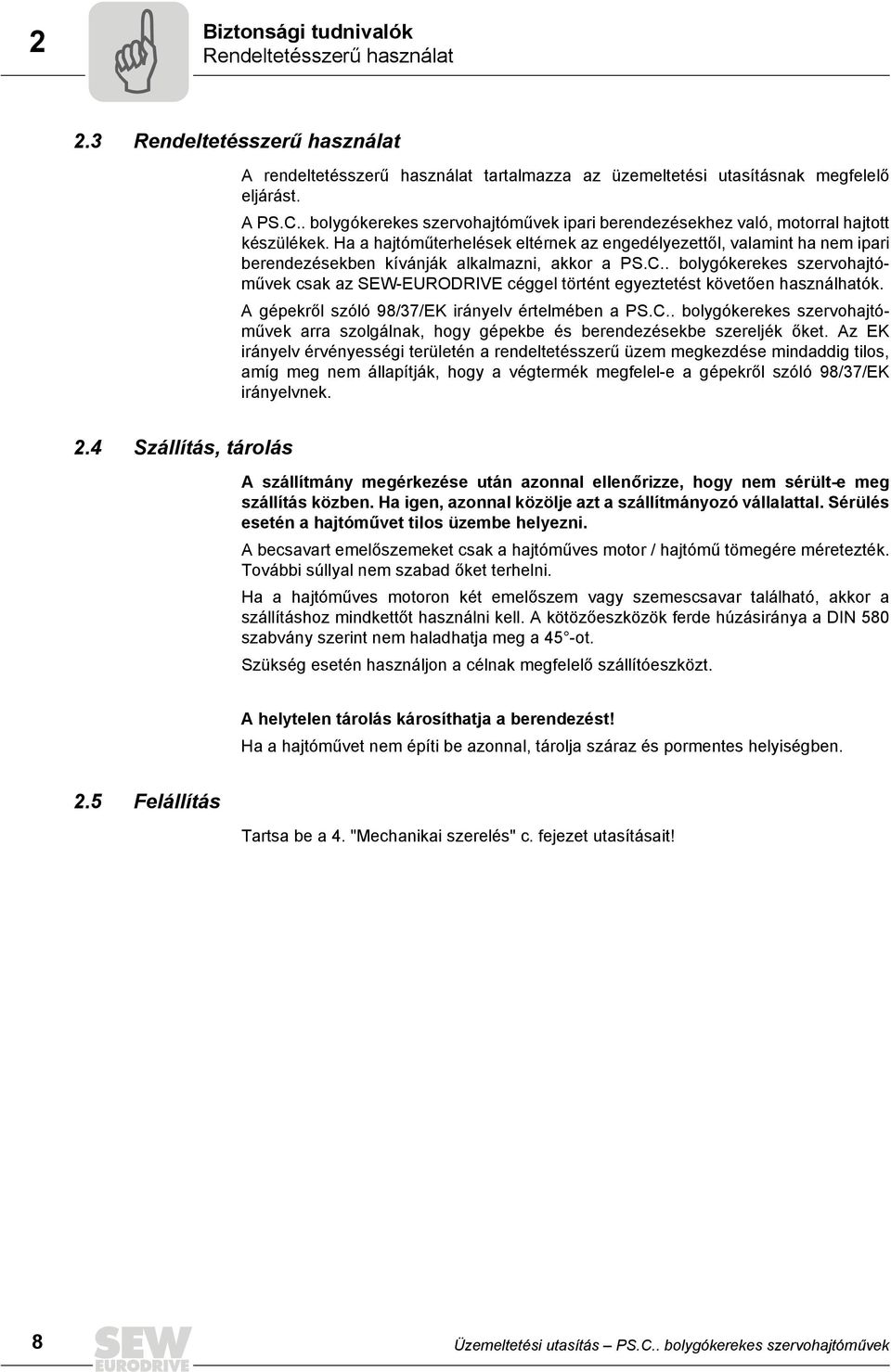

8 2 Biztonsági tudnivalók Rendeltetésszerű használat 2.3 Rendeltetésszerű használat A rendeltetésszerű használat tartalmazza az üzemeltetési utasításnak megfelelő eljárást. A PS.C.. bolygókerekes szervohajtóművek ipari berendezésekhez való, motorral hajtott készülékek. Ha a hajtóműterhelések eltérnek az engedélyezettől, valamint ha nem ipari berendezésekben kívánják alkalmazni, akkor a PS.C.. bolygókerekes szervohajtóművek csak az SEW-EURODRIVE céggel történt egyeztetést követően használhatók. A gépekről szóló 98/37/EK irányelv értelmében a PS.C.. bolygókerekes szervohajtóművek arra szolgálnak, hogy gépekbe és berendezésekbe szereljék őket. Az EK irányelv érvényességi területén a rendeltetésszerű üzem megkezdése mindaddig tilos, amíg meg nem állapítják, hogy a végtermék megfelel-e a gépekről szóló 98/37/EK irányelvnek. 2.4 Szállítás, tárolás A szállítmány megérkezése után azonnal ellenőrizze, hogy nem sérült-e meg szállítás közben. Ha igen, azonnal közölje azt a szállítmányozó vállalattal. Sérülés esetén a hajtóművet tilos üzembe helyezni. A becsavart emelőszemeket csak a hajtóműves motor / hajtómű tömegére méretezték. További súllyal nem szabad őket terhelni. Ha a hajtóműves motoron két emelőszem vagy szemescsavar található, akkor a szállításhoz mindkettőt használni kell. A kötözőeszközök ferde húzásiránya a DIN 580 szabvány szerint nem haladhatja meg a 45 -ot. Szükség esetén használjon a célnak megfelelő szállítóeszközt. A helytelen tárolás károsíthatja a berendezést! Ha a hajtóművet nem építi be azonnal, tárolja száraz és pormentes helyiségben. 2.5 Felállítás Tartsa be a 4. "Mechanikai szerelés" c. fejezet utasításait! 8 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

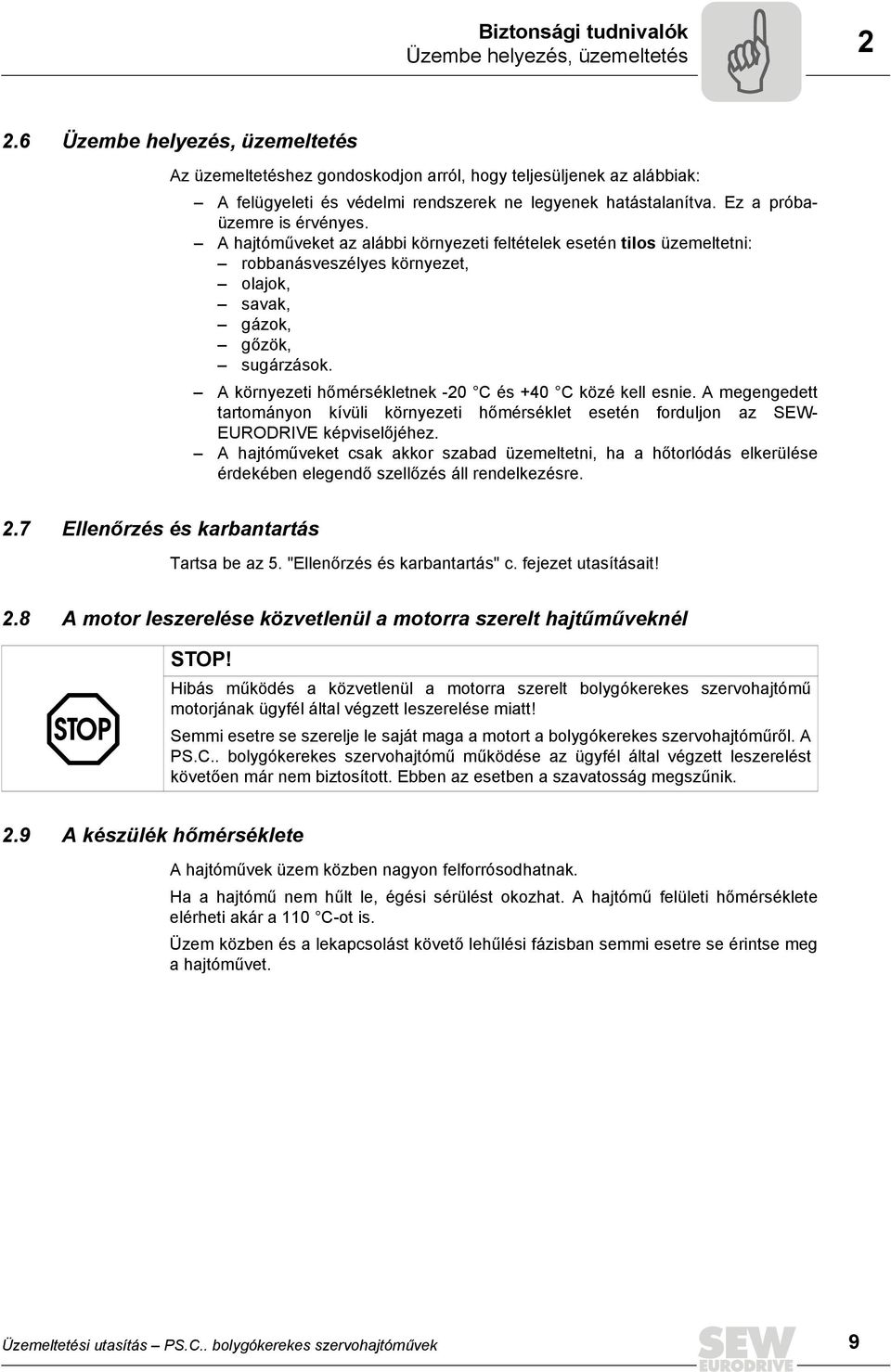

9 Biztonsági tudnivalók Üzembe helyezés, üzemeltetés Üzembe helyezés, üzemeltetés Az üzemeltetéshez gondoskodjon arról, hogy teljesüljenek az alábbiak: A felügyeleti és védelmi rendszerek ne legyenek hatástalanítva. Ez a próbaüzemre is érvényes. A hajtóműveket az alábbi környezeti feltételek esetén tilos üzemeltetni: robbanásveszélyes környezet, olajok, savak, gázok, gőzök, sugárzások. A környezeti hőmérsékletnek -20 C és +40 C közé kell esnie. A megengedett tartományon kívüli környezeti hőmérséklet esetén forduljon az SEW- EURODRIVE képviselőjéhez. A hajtóműveket csak akkor szabad üzemeltetni, ha a hőtorlódás elkerülése érdekében elegendő szellőzés áll rendelkezésre. 2.7 Ellenőrzés és karbantartás Tartsa be az 5. "Ellenőrzés és karbantartás" c. fejezet utasításait! 2.8 A motor leszerelése közvetlenül a motorra szerelt hajtűműveknél STOP! Hibás működés a közvetlenül a motorra szerelt bolygókerekes szervohajtómű motorjának ügyfél által végzett leszerelése miatt! Semmi esetre se szerelje le saját maga a motort a bolygókerekes szervohajtóműről. A PS.C.. bolygókerekes szervohajtómű működése az ügyfél által végzett leszerelést követően már nem biztosított. Ebben az esetben a szavatosság megszűnik. 2.9 A készülék hőmérséklete A hajtóművek üzem közben nagyon felforrósodhatnak. Ha a hajtómű nem hűlt le, égési sérülést okozhat. A hajtómű felületi hőmérséklete elérheti akár a 110 C-ot is. Üzem közben és a lekapcsolást követő lehűlési fázisban semmi esetre se érintse meg a hajtóművet. Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 9

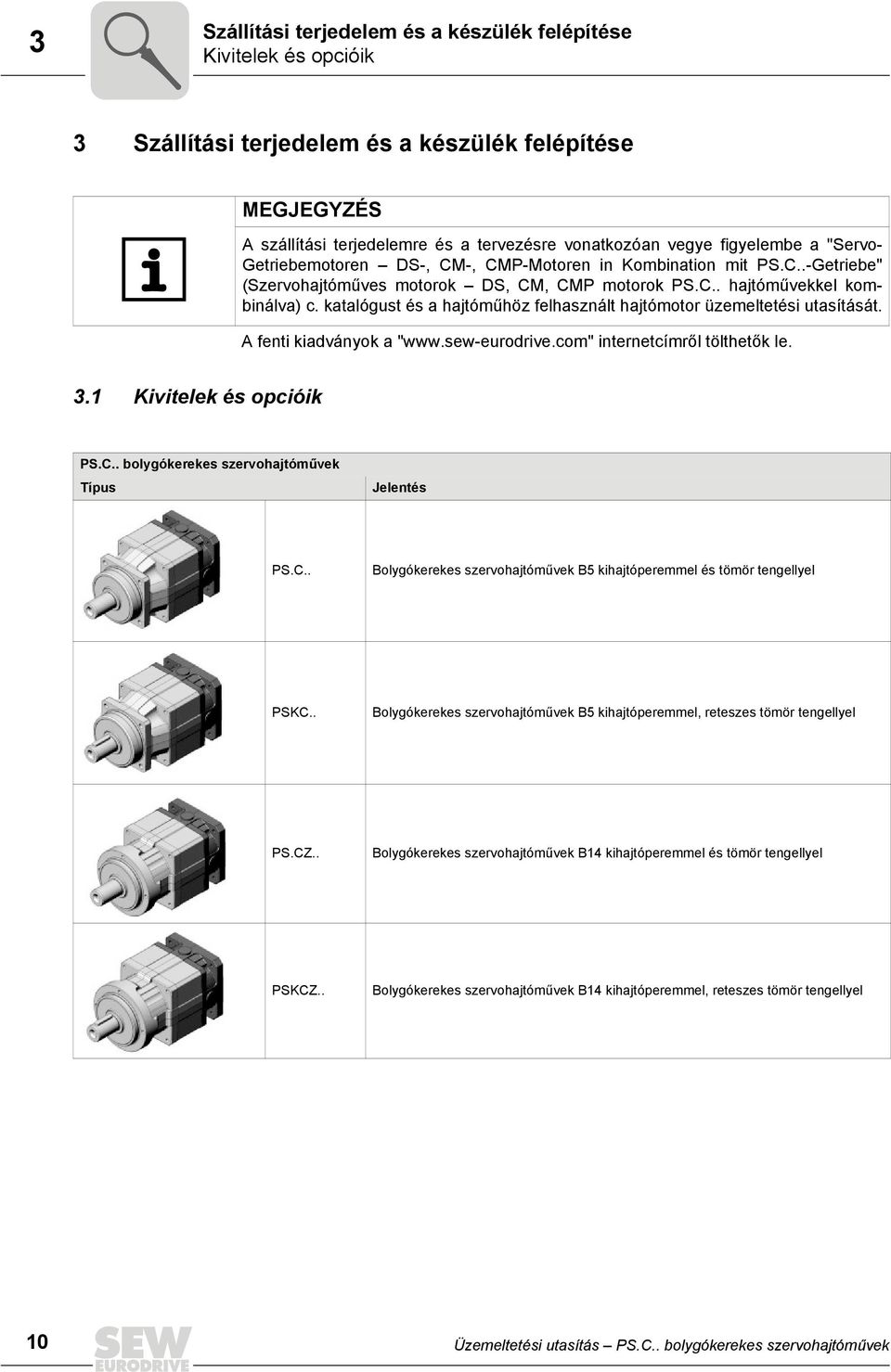

10 3 Szállítási terjedelem és a készülék felépítése Kivitelek és opcióik 3 Szállítási terjedelem és a készülék felépítése MEGJEGYZÉS A szállítási terjedelemre és a tervezésre vonatkozóan vegye figyelembe a "Servo- Getriebemotoren DS-, CM-, CMP-Motoren in Kombination mit PS.C..-Getriebe" (Szervohajtóműves motorok DS, CM, CMP motorok PS.C.. hajtóművekkel kombinálva) c. katalógust és a hajtóműhöz felhasznált hajtómotor üzemeltetési utasítását. A fenti kiadványok a " internetcímről tölthetők le. 3.1 Kivitelek és opcióik PS.C.. bolygókerekes szervohajtóművek Típus Jelentés PS.C.. Bolygókerekes szervohajtóművek B5 kihajtóperemmel és tömör tengellyel PSKC.. Bolygókerekes szervohajtóművek B5 kihajtóperemmel, reteszes tömör tengellyel PS.CZ.. Bolygókerekes szervohajtóművek B14 kihajtóperemmel és tömör tengellyel PSKCZ.. Bolygókerekes szervohajtóművek B14 kihajtóperemmel, reteszes tömör tengellyel 10 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

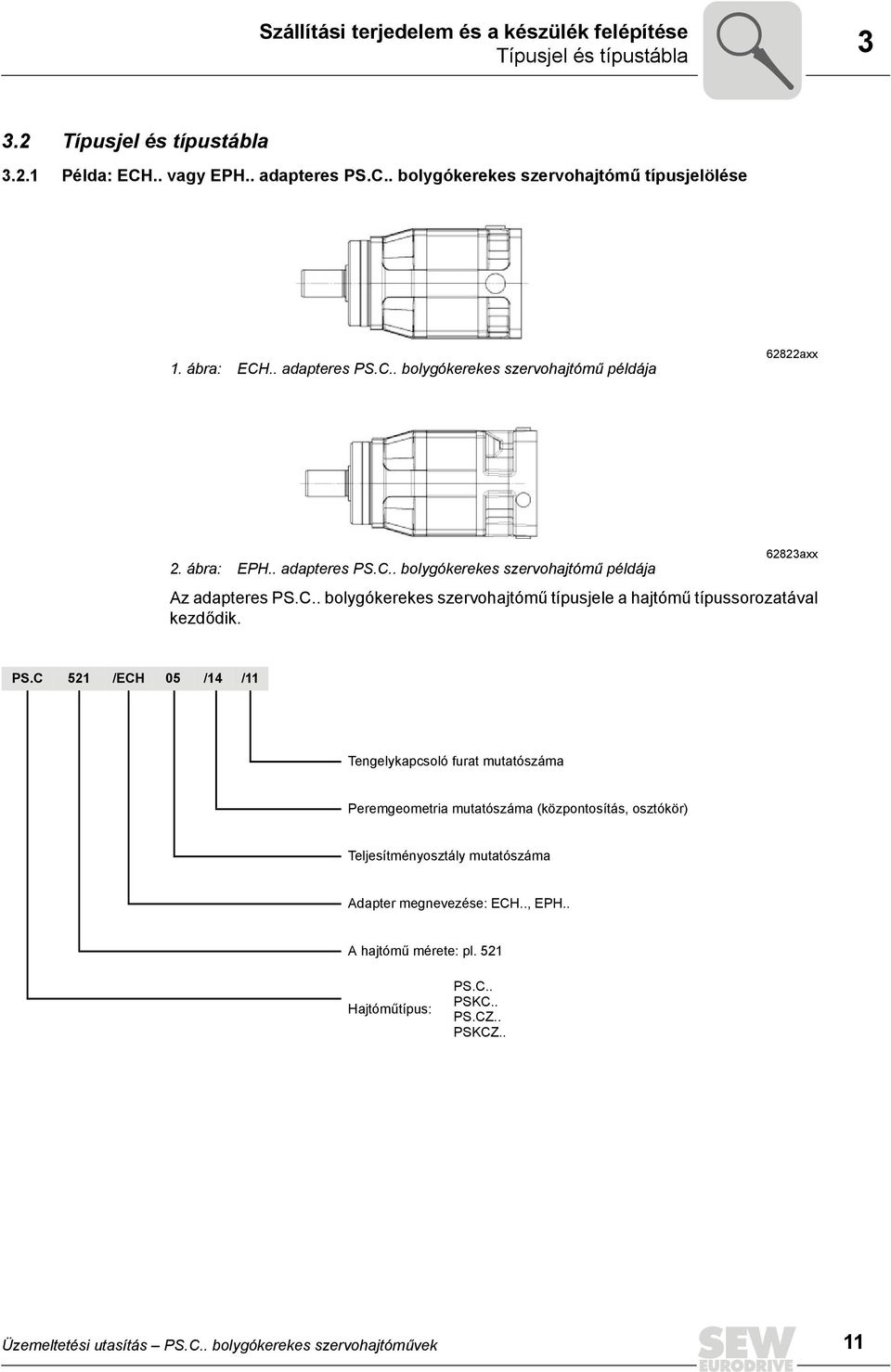

11 Szállítási terjedelem és a készülék felépítése Típusjel és típustábla Típusjel és típustábla Példa: ECH.. vagy EPH.. adapteres PS.C.. bolygókerekes szervohajtómű típusjelölése 1. ábra: ECH.. adapteres PS.C.. bolygókerekes szervohajtómű példája 62822axx 2. ábra: EPH.. adapteres PS.C.. bolygókerekes szervohajtómű példája 62823axx Az adapteres PS.C.. bolygókerekes szervohajtómű típusjele a hajtómű típussorozatával kezdődik. PS.C 521 /ECH 05 /14 /11 Tengelykapcsoló furat mutatószáma Peremgeometria mutatószáma (központosítás, osztókör) Teljesítményosztály mutatószáma Adapter megnevezése: ECH.., EPH.. A hajtómű mérete: pl. 521 Hajtóműtípus: PS.C.. PSKC.. PS.CZ.. PSKCZ.. Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 11

12 3 Szállítási terjedelem és a készülék felépítése Típusjel és típustábla Példa: Adapteres PS.C.. bolygókerekes szervohajtómű típustáblája 3. ábra: Példa típustáblára 62863ade i hajtóműáttétel IM beépítési helyzet jele IP védettségi fokozat n epk [1/min] maximális megengedett behajtási fordulatszám n apk [1/min] maximális megengedett kihajtási fordulatszám M apk [Nm] maximális megengedett kihajtási forgatónyomaték Példa: PS.C.. bolygókerekes szervohajtóműves motor rendelési kódja 4. ábra: PS.C.. bolygókerekes szervohajtóműves motor példája 62824axx 12 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

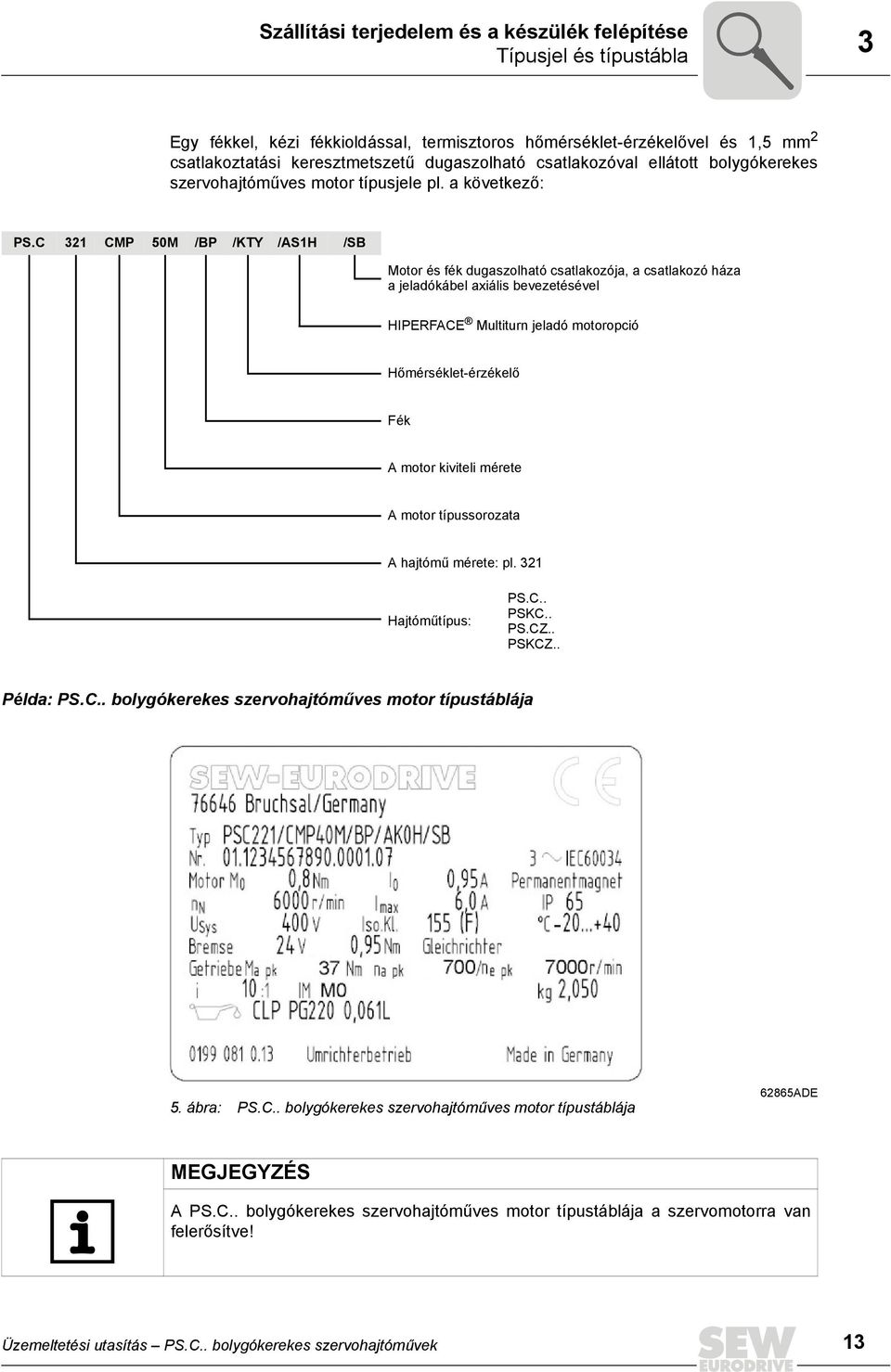

13 Szállítási terjedelem és a készülék felépítése Típusjel és típustábla 3 Egy fékkel, kézi fékkioldással, termisztoros hőmérséklet-érzékelővel és 1,5 mm 2 csatlakoztatási keresztmetszetű dugaszolható csatlakozóval ellátott bolygókerekes szervohajtóműves motor típusjele pl. a következő: PS.C 321 CMP 50M /BP /KTY /AS1H /SB Motor és fék dugaszolható csatlakozója, a csatlakozó háza a jeladókábel axiális bevezetésével HIPERFACE Multiturn jeladó motoropció Hőmérséklet-érzékelő Fék A motor kiviteli mérete A motor típussorozata A hajtómű mérete: pl. 321 Hajtóműtípus: PS.C.. PSKC.. PS.CZ.. PSKCZ.. Példa: PS.C.. bolygókerekes szervohajtóműves motor típustáblája 5. ábra: PS.C.. bolygókerekes szervohajtóműves motor típustáblája 62865ADE MEGJEGYZÉS A PS.C.. bolygókerekes szervohajtóműves motor típustáblája a szervomotorra van felerősítve! Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 13

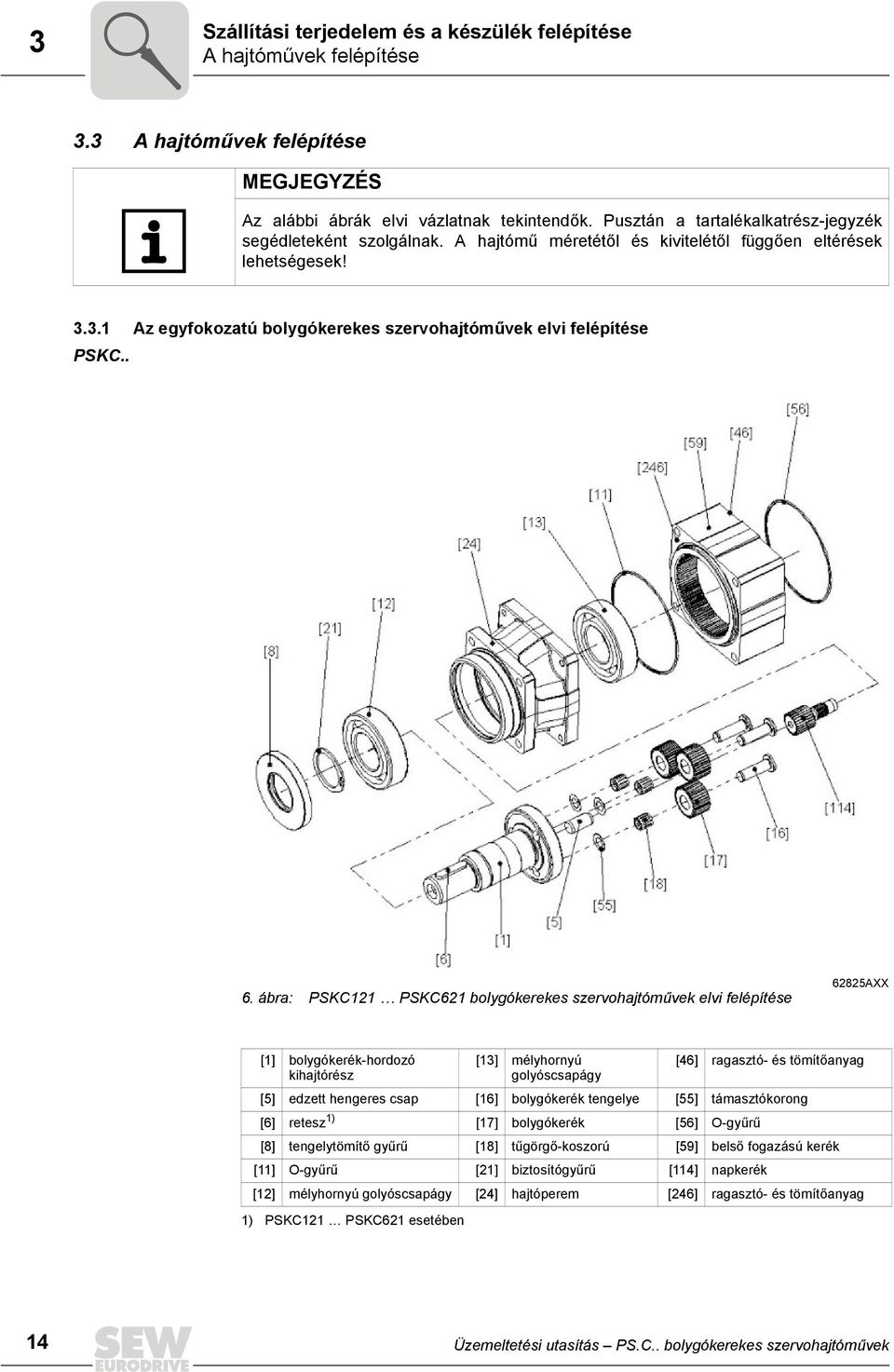

14 3 Szállítási terjedelem és a készülék felépítése A hajtóművek felépítése 3.3 A hajtóművek felépítése MEGJEGYZÉS Az alábbi ábrák elvi vázlatnak tekintendők. Pusztán a tartalékalkatrész-jegyzék segédleteként szolgálnak. A hajtómű méretétől és kivitelétől függően eltérések lehetségesek! Az egyfokozatú bolygókerekes szervohajtóművek elvi felépítése PSKC.. 6. ábra: PSKC121 PSKC621 bolygókerekes szervohajtóművek elvi felépítése 62825AXX [1] bolygókerék-hordozó kihajtórész [13] mélyhornyú golyóscsapágy [46] ragasztó- és tömítőanyag [5] edzett hengeres csap [16] bolygókerék tengelye [55] támasztókorong [6] retesz 1) [17] bolygókerék [56] O-gyűrű [8] tengelytömítő gyűrű [18] tűgörgő-koszorú [59] belső fogazású kerék [11] O-gyűrű [21] biztosítógyűrű [114] napkerék [12] mélyhornyú golyóscsapágy [24] hajtóperem [246] ragasztó- és tömítőanyag 1) PSKC121 PSKC621 esetében 14 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

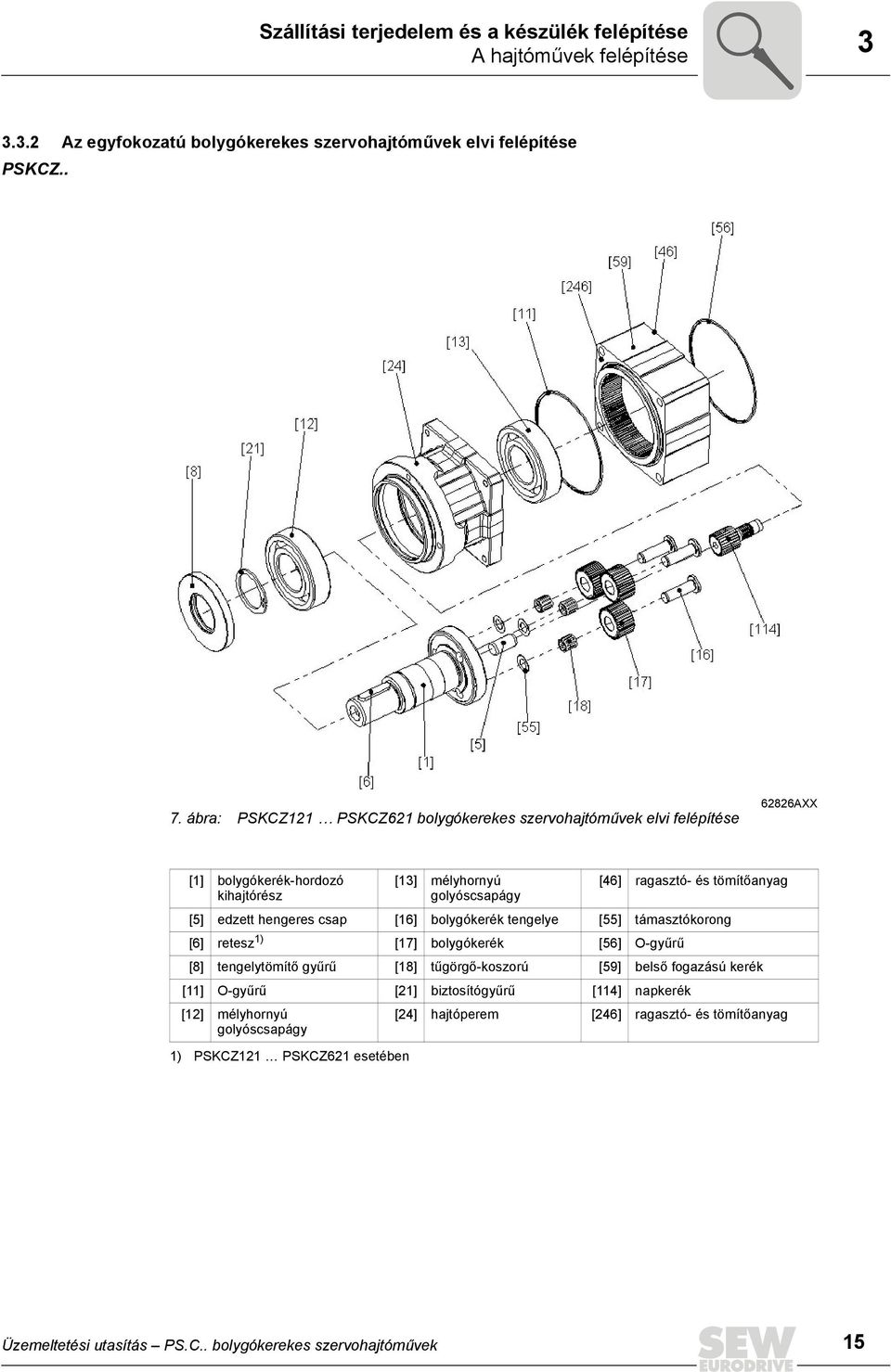

15 Szállítási terjedelem és a készülék felépítése A hajtóművek felépítése Az egyfokozatú bolygókerekes szervohajtóművek elvi felépítése PSKCZ.. 7. ábra: PSKCZ121 PSKCZ621 bolygókerekes szervohajtóművek elvi felépítése 62826AXX [1] bolygókerék-hordozó kihajtórész [13] mélyhornyú golyóscsapágy [46] ragasztó- és tömítőanyag [5] edzett hengeres csap [16] bolygókerék tengelye [55] támasztókorong [6] retesz 1) [17] bolygókerék [56] O-gyűrű [8] tengelytömítő gyűrű [18] tűgörgő-koszorú [59] belső fogazású kerék [11] O-gyűrű [21] biztosítógyűrű [114] napkerék [12] mélyhornyú [24] hajtóperem [246] ragasztó- és tömítőanyag golyóscsapágy 1) PSKCZ121 PSKCZ621 esetében Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 15

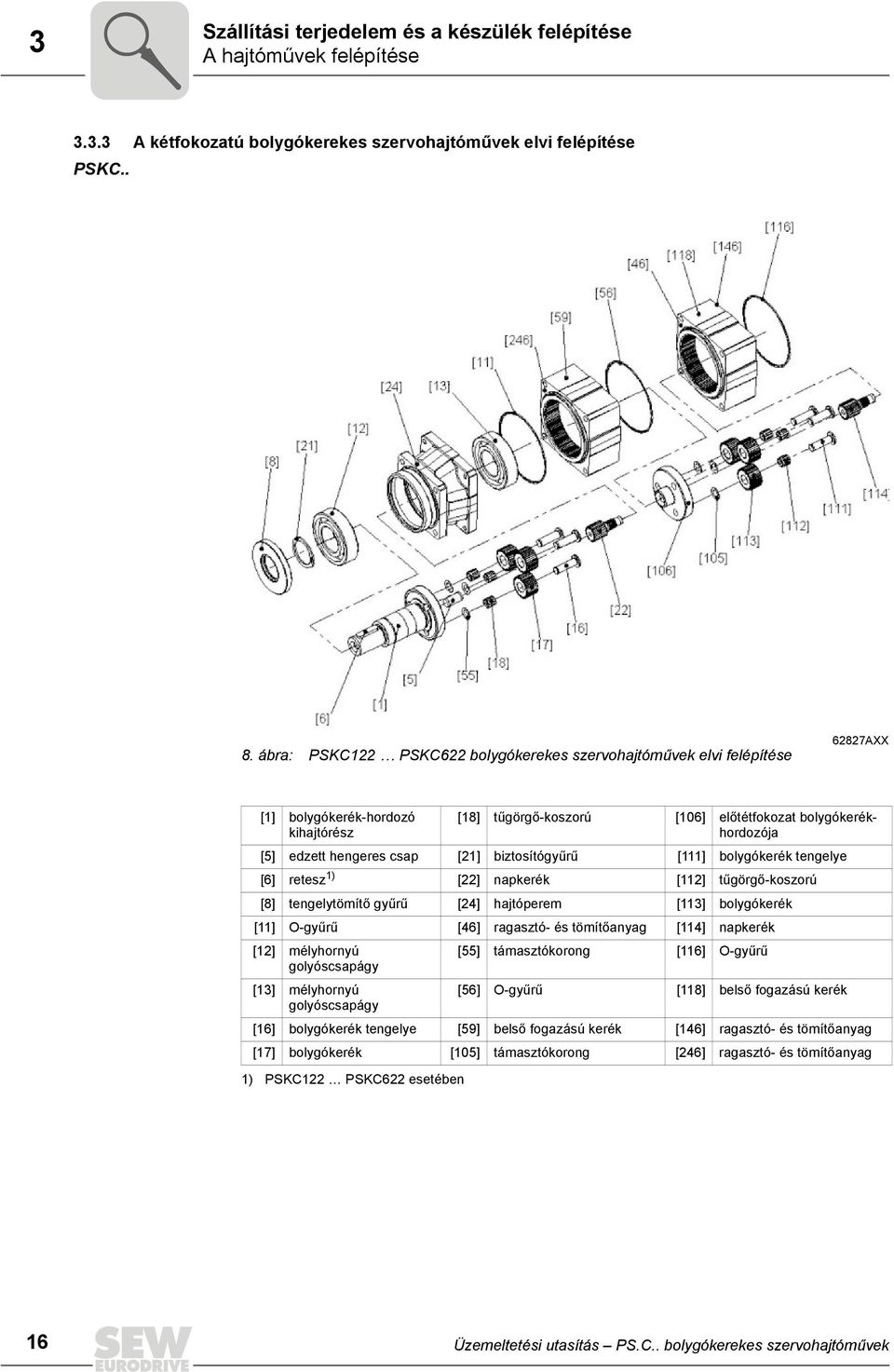

16 3 Szállítási terjedelem és a készülék felépítése A hajtóművek felépítése A kétfokozatú bolygókerekes szervohajtóművek elvi felépítése PSKC.. 8. ábra: PSKC122 PSKC622 bolygókerekes szervohajtóművek elvi felépítése 62827AXX [1] bolygókerék-hordozó kihajtórész [18] tűgörgő-koszorú [106] előtétfokozat bolygókerékhordozója [5] edzett hengeres csap [21] biztosítógyűrű [111] bolygókerék tengelye [6] retesz 1) [22] napkerék [112] tűgörgő-koszorú [8] tengelytömítő gyűrű [24] hajtóperem [113] bolygókerék [11] O-gyűrű [46] ragasztó- és tömítőanyag [114] napkerék [12] mélyhornyú [55] támasztókorong [116] O-gyűrű golyóscsapágy [13] mélyhornyú [56] O-gyűrű [118] belső fogazású kerék golyóscsapágy [16] bolygókerék tengelye [59] belső fogazású kerék [146] ragasztó- és tömítőanyag [17] bolygókerék [105] támasztókorong [246] ragasztó- és tömítőanyag 1) PSKC122 PSKC622 esetében 16 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

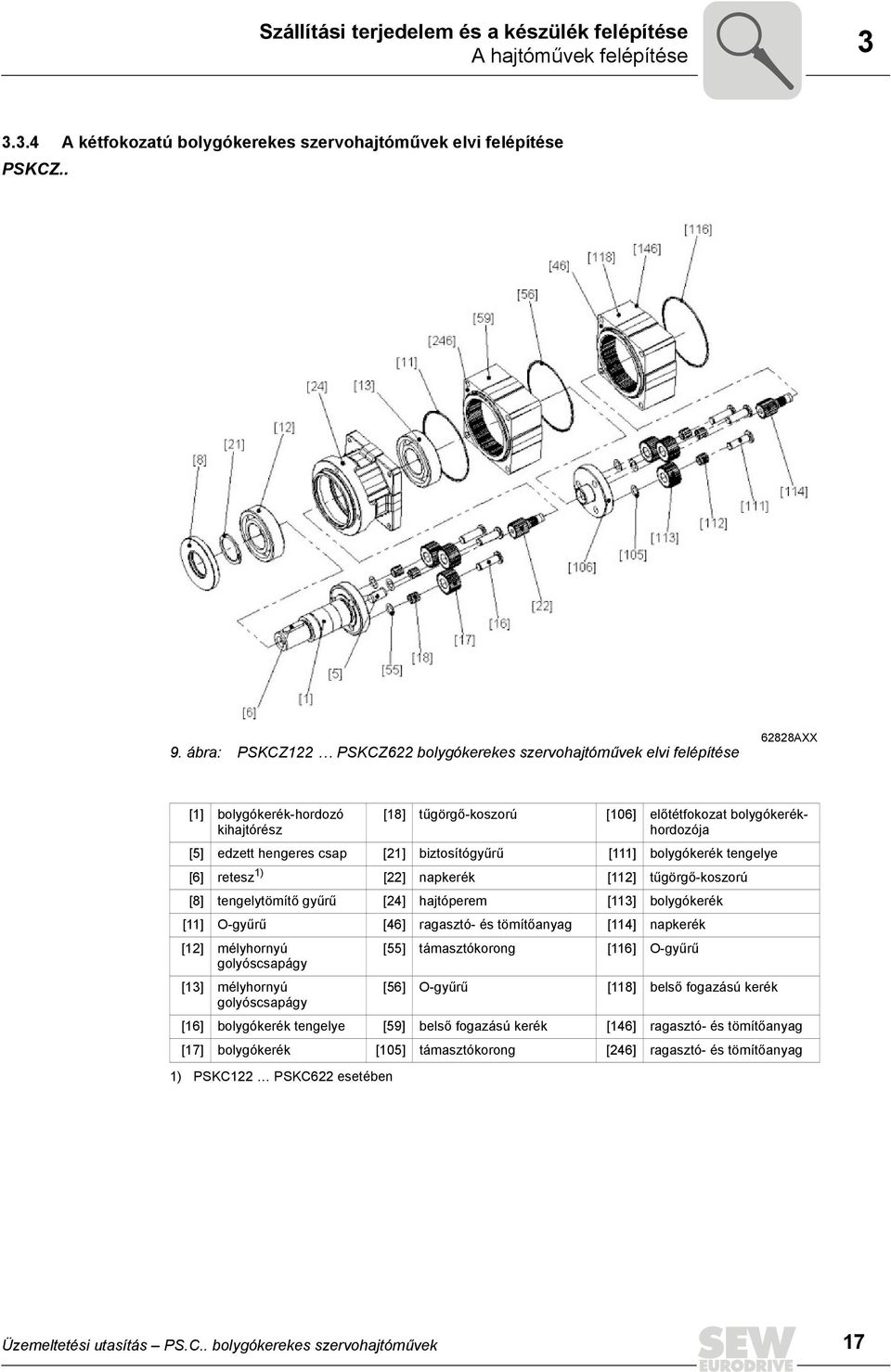

17 Szállítási terjedelem és a készülék felépítése A hajtóművek felépítése A kétfokozatú bolygókerekes szervohajtóművek elvi felépítése PSKCZ.. 9. ábra: PSKCZ122 PSKCZ622 bolygókerekes szervohajtóművek elvi felépítése 62828AXX [1] bolygókerék-hordozó kihajtórész [18] tűgörgő-koszorú [106] előtétfokozat bolygókerékhordozója [5] edzett hengeres csap [21] biztosítógyűrű [111] bolygókerék tengelye [6] retesz 1) [22] napkerék [112] tűgörgő-koszorú [8] tengelytömítő gyűrű [24] hajtóperem [113] bolygókerék [11] O-gyűrű [46] ragasztó- és tömítőanyag [114] napkerék [12] mélyhornyú [55] támasztókorong [116] O-gyűrű golyóscsapágy [13] mélyhornyú [56] O-gyűrű [118] belső fogazású kerék golyóscsapágy [16] bolygókerék tengelye [59] belső fogazású kerék [146] ragasztó- és tömítőanyag [17] bolygókerék [105] támasztókorong [246] ragasztó- és tömítőanyag 1) PSKC122 PSKC622 esetében Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 17

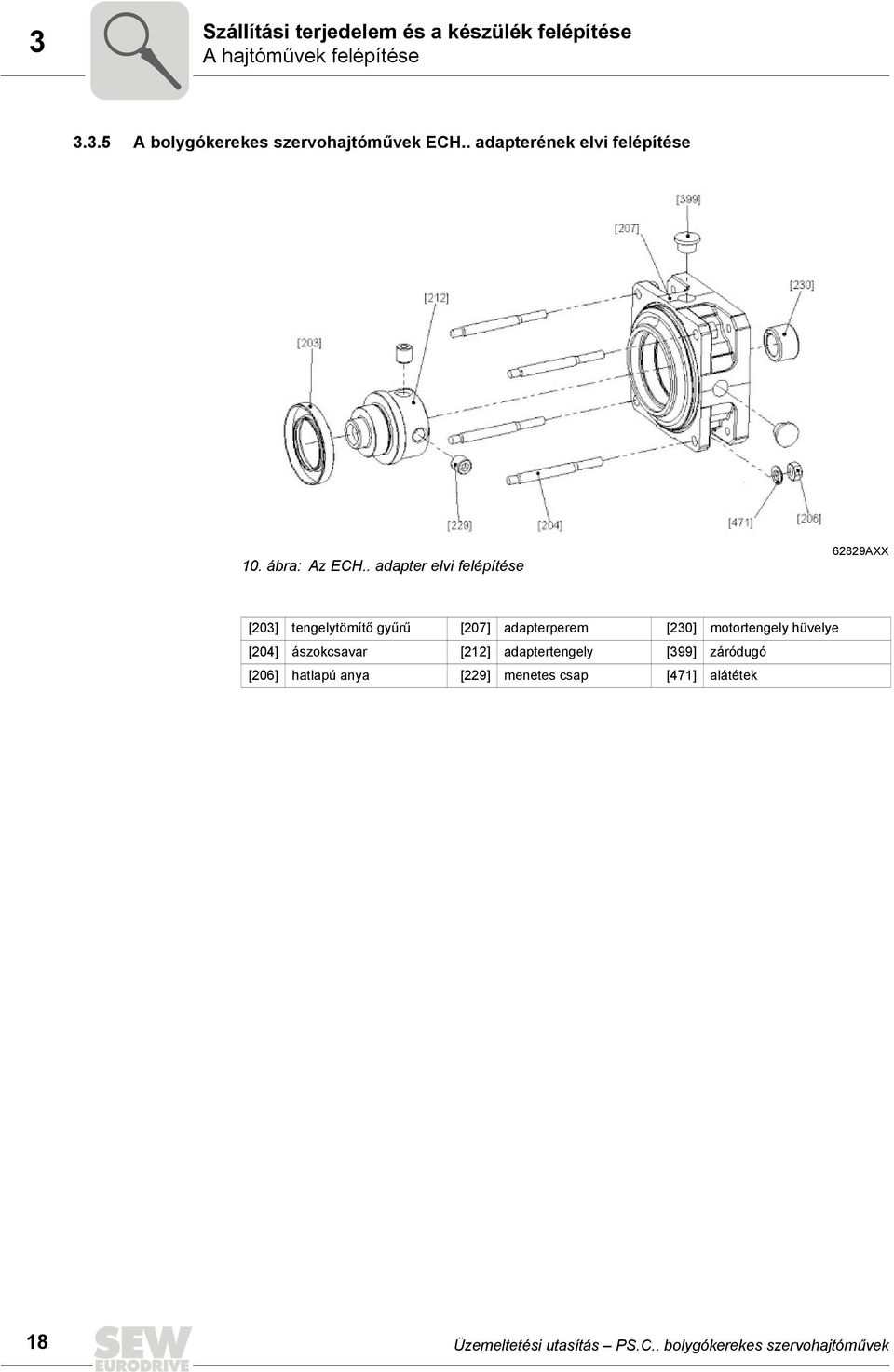

18 3 Szállítási terjedelem és a készülék felépítése A hajtóművek felépítése A bolygókerekes szervohajtóművek ECH.. adapterének elvi felépítése 10. ábra: Az ECH.. adapter elvi felépítése 62829AXX [203] tengelytömítő gyűrű [207] adapterperem [230] motortengely hüvelye [204] ászokcsavar [212] adaptertengely [399] záródugó [206] hatlapú anya [229] menetes csap [471] alátétek 18 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

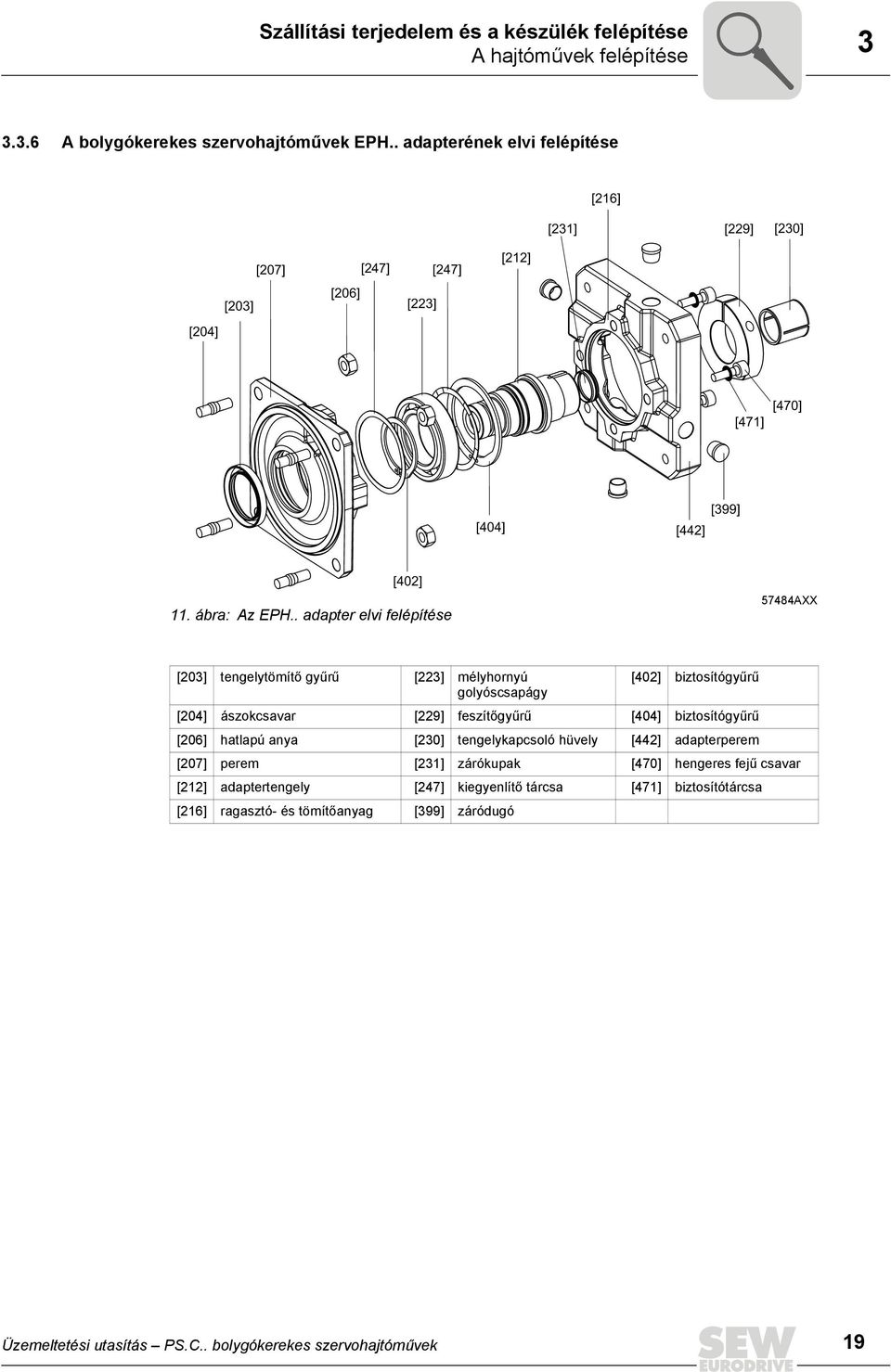

19 Szállítási terjedelem és a készülék felépítése A hajtóművek felépítése A bolygókerekes szervohajtóművek EPH.. adapterének elvi felépítése [216] [231] [229] [230] [207] [247] [247] [212] [203] [206] [223] [204] [471] [470] [404] [442] [399] [402] 11. ábra: Az EPH.. adapter elvi felépítése 57484AXX [203] tengelytömítő gyűrű [223] mélyhornyú [402] biztosítógyűrű golyóscsapágy [204] ászokcsavar [229] feszítőgyűrű [404] biztosítógyűrű [206] hatlapú anya [230] tengelykapcsoló hüvely [442] adapterperem [207] perem [231] zárókupak [470] hengeres fejű csavar [212] adaptertengely [247] kiegyenlítő tárcsa [471] biztosítótárcsa [216] ragasztó- és tömítőanyag [399] záródugó Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 19

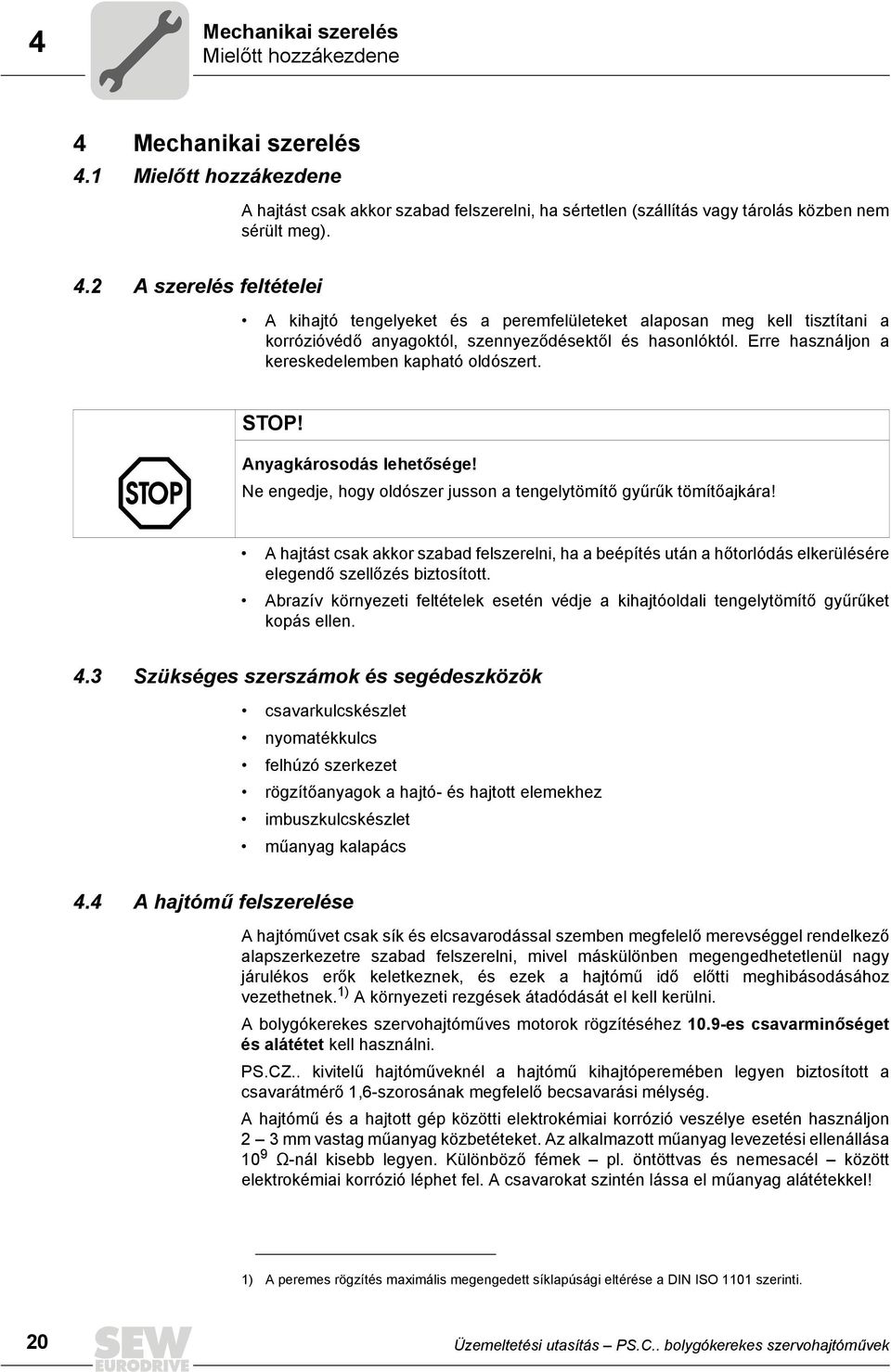

20 4 Mechanikai szerelés Mielőtt hozzákezdene 4 Mechanikai szerelés 4.1 Mielőtt hozzákezdene A hajtást csak akkor szabad felszerelni, ha sértetlen (szállítás vagy tárolás közben nem sérült meg). 4.2 A szerelés feltételei A kihajtó tengelyeket és a peremfelületeket alaposan meg kell tisztítani a korrózióvédő anyagoktól, szennyeződésektől és hasonlóktól. Erre használjon a kereskedelemben kapható oldószert. STOP! Anyagkárosodás lehetősége! Ne engedje, hogy oldószer jusson a tengelytömítő gyűrűk tömítőajkára! A hajtást csak akkor szabad felszerelni, ha a beépítés után a hőtorlódás elkerülésére elegendő szellőzés biztosított. Abrazív környezeti feltételek esetén védje a kihajtóoldali tengelytömítő gyűrűket kopás ellen. 4.3 Szükséges szerszámok és segédeszközök csavarkulcskészlet nyomatékkulcs felhúzó szerkezet rögzítőanyagok a hajtó- és hajtott elemekhez imbuszkulcskészlet műanyag kalapács 4.4 A hajtómű felszerelése A hajtóművet csak sík és elcsavarodással szemben megfelelő merevséggel rendelkező alapszerkezetre szabad felszerelni, mivel máskülönben megengedhetetlenül nagy járulékos erők keletkeznek, és ezek a hajtómű idő előtti meghibásodásához vezethetnek. 1) A környezeti rezgések átadódását el kell kerülni. A bolygókerekes szervohajtóműves motorok rögzítéséhez 10.9-es csavarminőséget és alátétet kell használni. PS.CZ.. kivitelű hajtóműveknél a hajtómű kihajtóperemében legyen biztosított a csavarátmérő 1,6-szorosának megfelelő becsavarási mélység. A hajtómű és a hajtott gép közötti elektrokémiai korrózió veszélye esetén használjon 2 3 mm vastag műanyag közbetéteket. Az alkalmazott műanyag levezetési ellenállása 10 9 Ê-nál kisebb legyen. Különböző fémek pl. öntöttvas és nemesacél között elektrokémiai korrózió léphet fel. A csavarokat szintén lássa el műanyag alátétekkel! 1) A peremes rögzítés maximális megengedett síklapúsági eltérése a DIN ISO 1101 szerinti. 20 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

21 Mechanikai szerelés Beépítés berendezésbe Beépítés berendezésbe PS.C.. bolygókerekes szervohajtóművek: felcsavarozás a hajtott gép oldaláról, rögzítőperemmel 12. ábra: PS.C.. bolygókerekes szervohajtómű beépítése adott berendezésbe 62898axx [1] 10.9 minőségű csavarok [2] alátét PS.CZ.. bolygókerekes szervohajtóművek: felcsavarozás hajtott gép oldaláról, rögzítőperemmel 13. ábra: PS.CZ.. bolygókerekes szervohajtómű beépítése adott berendezésbe 62831AXX [1] 10.9 minőségű csavarok (vegye figyelembe az 1.6 d becsavarási mélységet) Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 21

22 4 Mechanikai szerelés Kihajtó elemek szerelése tömör tengelyre 4.6 Kihajtó elemek szerelése tömör tengelyre STOP! Fel- és leszereléskor feltétlenül kerülni kell a hajtómű tengelyére mért ütéseket, mivel ez károsítja a bolygókerekes szervohajtóművet, és az SEW-EURODRIVE GmbH & Co KG mindenféle szavatossági kötelezettsége megszűnik Szerelés retesszel Az alábbi ábrán a hajtómű- vagy motortengely végére felszerelendő tengelykapcsoló [3] vagy agy felhúzására szolgáló felhúzó szerkezet látható. Adott esetben nincs szükség a felhúzó szerkezeten lévő axiális csapágyra [2]. MEGJEGYZÉS A PS.C.. / PSKC.. / PS.CZ.. / PSKCZ.. típussorozatnál a tengelyváll a hajtó- és a hajtott elemek szerelésekor (lásd az [1] tételt) definiált ütközési pontként használható. Kiszállítási állapotban a kihajtótengelyek rozsdavédő szerrel vannak bevonva. Ezért szerelés előtt távolítsa el a rozsdavédő szert pl. mosóbenzinnel. 14. ábra: Szerelés felhúzó szerkezettel 06699AXX [1] tengelyváll [2] axiális csapágy [3] tengelykapcsoló-agy 22 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

23 Mechanikai szerelés Kihajtó elemek szerelése tömör tengelyre Szerelés retesz nélkül Az alábbi ábra tengelyre belső feszítőkészlettel végzett szerelésre mutat példát. MEGJEGYZÉS Belső feszítőkészlet sima tengelyvégen történő használatakor ügyeljen arra, hogy a tengelyt maradéktalanul megtisztítsa és zsírtalanítsa. A csatlakozófelület [5] feltétlenül maradjon zsírmentes. Máskülönben nem biztosított a tengely-agy kötés kifogástalan működése. A tengely korróziójának elkerülése érdekében szerelés után zsírozza be a le nem fedett felületeket [4]. 15. ábra: Szerelés feszítőkészlettel 06743AXX [1] tengelyváll [2] feszítőkészlet [3] hajtott elem, pl. fogaskerék vagy lánckerék [4] zsírozott tengelyfelület [5] zsírozatlan csatlakozófelület Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 23

24 4 Mechanikai szerelés Kihajtó elemek szerelése tömör tengelyre A megengedettnél nagyobb keresztirányú erők elkerülése Az alábbi ábra a fogas- vagy lánckeréknek a megengedettnél nagyobb keresztirányú erők elkerülésére szolgáló helyes szerelési helyzetét mutatja. 16. ábra: Fogaskerék vagy lánckerék szerelési helyzete 06700AXX [1] agy A ábra = helytelen B ábra = helyes Szerelési tudnivalók Kérjük, vegye figyelembe az alábbi szerelési tudnivalókat: A hajtó- és a hajtott elemeket csak felhúzókészülékkel szabad felszerelni. A felhelyezéshez használja a tengely végén található menetes központosító furatot. STOP! A szíjtárcsákat, tengelykapcsolókat, fogaskerekeket stb. semmi esetre sem szabad kalapácsütéssel a tengelyvégre húzni, mert akkor károsodik a csapágy, a ház és a tengely. Szíjtárcsák esetében ügyelni kell a helyes, a gyártó előírása szerinti szíjfeszítésre. A felhelyezett erőátviteli elemeket ki kell egyensúlyozni, hogy ne lépjenek fel a megengedettnél nagyobb radiális vagy axiális erők (a megengedett értékek a "Servo-Getriebemotoren DS-, CM-, CMP-Motoren in Kombination mit PS.C..- Getriebe" (Szervohajtóműves motorok DS, CM, CMP motorok PS.C.. hajtóművekkel kombinálva) c. katalógusban találhatók meg). 24 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

25 Mechanikai szerelés Tengelykapcsolók szerelése 4 A hajtott elemeknek a bolygókerekes szervohajtómű kihajtótengelyére történő felcsavarozásához csak 12.9 szilárdsági osztályú csavarokat használjon, lásd az alábbi táblázatot: DIN EN ISO 4762 szerinti belső hatlapú hengeres fejű csavarok Szilárdsági osztály Meghúzási nyomaték [Nm] M ,1 M M M M M MEGJEGYZÉS Megkönnyíti a szerelési munkát, ha a hajtott elem furatát rövid ideig melegíti ( C-ra). 4.7 Tengelykapcsolók szerelése Tengelykapcsolók szerelésekor a tengelykapcsoló-gyártó adatai szerint ki kell egyenlíteni az alábbiakat: A. maximális és minimális távolság B. axiális eltolódás C. szögeltérés A B C 17. ábra: Maximális és minimális távolság (A), axiális eltolódás (B), szögeltérés (C) 04332AXX VIGYÁZAT! Figyelem! Becsípődés- és sérülésveszély! A sérülések elkerülése érdekében a hajtó- és a hajtott elemeket, mint pl. a szíjtárcsákat, tengelykapcsolókat stb. érintésvédelmi burkolattal kell eltakarni. Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 25

26 4 Mechanikai szerelés Motor felszerelése ECH.. adapterre 4.8 Motor felszerelése ECH.. adapterre 18. ábra: Felszerelés motorra ECH.. adapterrel 62832AXX [1] nyomatékkulcs [2] záródugó [3] motortengely [4] motor [5] sík felület [6] szorítócsavar [7] motortengely hüvelye [9] adaptertengely [10] ECH.. adapter STOP! A szervomotor fel- ill. leszerelésekor kerülje el az ECH.. adapter beékelődését, különben nem biztosított a forgatónyomaték-átvitel kifogástalan működése A szerelés sorrendje A szerelés során vegye figyelembe az alábbi sorrendet: 1. A DIN szerinti minimális forgási pontosságú motor [4] minden helyzetben felszerelhető. Óvja a forgó jeladót és a többi rászerelt alkatrészt. 2. Ellenőrizze a motor és az adapter sík felületeit [5] berágódás szempontjából, adott esetben simítsa le őket. 3. Tisztítsa meg és zsírtalanítsa a tengelykapcsoló csőtengely-furatát [10], a motortengely hüvelyét [7] és a motortengelyt [3]. 4. Távolítsa el mindkét záródugót [2]. 26 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

27 Mechanikai szerelés Motor felszerelése ECH.. adapterre 4 5. Lazítsa meg a szorítócsavarokat [6] annyira, hogy a két csavar kb. 3 menetnyit nyúljon be az adapter szerelőfuratába. Reteszhornyos motoroknál: Forgassa a reteszhornyot fedésbe a motortengely hüvelyének [7] résével. A kiegyensúlyozatlanság kiegyenlítésére azt ajánljuk, helyezzen be egy fél reteszt a reteszhoronyba. 6. A motortengely hüvelyénél [7] ügyeljen arra, hogy a motortengely hüvelyének [7] rése 45 -os szögben álljon a két szorítócsavar [6] között. 7. Óvatosan illessze össze a hajtóművet és a motort [4]. 8. Dugja át az összekötőcsavarokat a motorperem átmenő furatain. Tekerje be az összekötőcsavarokat az adapterperem menetes furataiba és csavarja be őket. 9. Az összekötőcsavarokat átlósan, egyenletesen húzza meg. 10.Megfelelő nyomatékkulcs [1] segítségével húzza meg a szorítócsavarokat [6] először az előírt meghúzási nyomaték 25%-ával és utána csak a második lépésben a teljes előírt meghúzási nyomatékkal. Adaptertípus A motortengely átmérője [mm] A szorítócsavarok száma A szorítócsavar meghúzási nyomatéka [Nm] Kulcsméret ECH02 Â ECH03 Â ECH05 Â ECH06 Â A motorok megengedett maximális tömege a motor súlypontja 62834AXX X Fq az adapterperem és a motor közepének távolsága keresztirányú erő Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 27

28 4 Mechanikai szerelés A motor leszerelése az ECH.. adapterről Hajtóműtípus ECH.. adaptertípus X [mm] Fq [N] 1) PS.C..221 PS.C..222 PS.C..321 PS.C..322 PS.C..521 PS.C..522 PS.C..621 PS.C..622 ECH02/ ECH02/ ECH03/ ECH03/ ECH05/ ECH05/ ECH06/ ECH06/ ) Maximális terhelési értékek 8.8 szilárdsági osztályú összekötőcsavarokhoz. A rászerelt motor F qmax maximális megengedett súlyerejét az x súlyponttávolság növekedésével egyenes arányban csökkenteni kell. A súlyponttávolság csökkentése esetén nem megengedett az F qmax növelése. 4.9 A motor leszerelése az ECH.. adapterről STOP! Hibás működés a bolygókerekes szervohajtómű adapterének ügyfél által végzett leszerelése miatt! Semmi esetre se szerelje le saját maga a PS.C.. bolygókerekes szervohajtómű ECH.. adapterét. A PS.C.. bolygókerekes szervohajtómű működése az ügyfél által végzett leszerelést követően már nem biztosított, a szavatosság megszűnik A motor ECH.. adapterről történő leszerelésének sorrendje 1. Kapcsolja ki a hajtást. 2. Rögzítse a terhet. 3. Feszültségmentesítse a motort. 4. Hagyja elegendően lehűlni a hajtást. 5. Lazítsa meg a szorítócsavarokat annyira, hogy azok kb. 3 menetnyit nyúljanak be az adapter szerelőfuratába. 6. Lazítsa meg a motor és az adapter közötti összekötőcsavarokat. 7. Egyenesen húzza le a motort, anélkül hogy befeszítené. 28 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

29 Mechanikai szerelés Motor felszerelése EPH.. adapterre Motor felszerelése EPH.. adapterre 19. ábra: Felszerelés motorra EPH.. adapterrel 62833AXX [1] nyomatékkulcs [2] záródugó [3] motortengely [4] motor [5] sík felület [6] szorítócsavar [7] tengelykapcsoló hüvely [8] kapcsológyűrű imbuszcsavarral [9] adaptertengely [10] adapter, EPH.. STOP! A szervomotor fel- ill. leszerelésekor kerülje el az EPH.. adapter beékelődését, különben nem biztosított a forgatónyomaték-átvitel kifogástalan működése A szerelés sorrendje A szerelés során vegye figyelembe az alábbi sorrendet: 1. A DIN szerinti minimális forgási pontosságú motor [4] minden helyzetben felszerelhető. Óvja a forgó jeladót és a többi rászerelt alkatrészt. 2. Ellenőrizze a motor és az adapter sík felületeit [5] berágódás szempontjából, adott esetben simítsa le őket. 3. Tisztítsa meg és zsírtalanítsa a tengelykapcsoló csőtengely-furatát [10] és a motortengelyt [3]. 4. Távolítsa el a 4 záródugó [2] egyikét. Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 29

30 4 Mechanikai szerelés Motor felszerelése EPH.. adapterre 5. Addig forgassa a kapcsológyűrűs [8] tengelykapcsolót [10], amíg a szorítócsavar [6] feje fedésbe nem kerül a rászerelendő ház nyitott szerelési furatával. Lazítsa meg a szorítócsavart [6]. Reteszhornyos motoroknál: Forgassa el a reteszhornyot 90 -kal az adaptertengely réseihez. A kiegyensúlyozatlanság kiegyenlítésére azt ajánljuk, helyezzen be egy fél reteszt a reteszhoronyba. 6. Tengelykapcsoló hüvely [7] használata esetén ügyeljen arra, hogy a tengelykapcsoló hüvely [7] rése fedésbe kerüljön a tengelykapcsoló [10] és a kapcsológyűrű [8] résével. 7. Óvatosan illessze össze a hajtóművet és a motort [4]. 8. A motorperem átmenő furatain át illessze az összekötőcsavarokat az adapterperem menetébe, és erősítse fel azt. 9. A csavarokat átlósan, egyenletesen húzza meg. 10.Megfelelő nyomatékkulcs [1] segítségével húzza meg a szorítócsavart [6] az előírt meghúzási nyomatékkal. Adaptertípus A motortengely átmérője [mm] A szorítócsavarok száma A szorítócsavar meghúzási nyomatéka [Nm] Kulcsméret EPH01 Â EPH02 Â EPH03 Â EPH04 Â EPH05 Â EPH06 Â EPH07 Â EPH08 Â A motorok megengedett maximális tömege.. a motor súlypontja 62834AXX X Fq.. az adapterperem és a motor közepének távolsága.. keresztirányú erő 30 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

31 Mechanikai szerelés A motor leszerelése az EPH.. adapterről 4 Hajtóműtípus EPH.. adaptertípus X [mm] Fq [N] 1) PS.C221 PS.C222 PS.C321 PS.C322 PS.C521 PS.C522 PS.C621 PS.C622 EPH01/ EPH02/ EPH03/ EPH04/ EPH04/ EPH05/ EPH04/ EPH05/ EPH06/ EPH07/ EPH05/ EPH06/ EPH07/ EPH08/ ) Maximális terhelési értékek 8.8 szilárdsági osztályú összekötőcsavarokhoz. A rászerelt motor F qmax maximális megengedett súlyerejét az x súlyponttávolság növekedésével egyenes arányban csökkenteni kell. A súlyponttávolság csökkentése esetén nem megengedett az F qmax növelése A motor leszerelése az EPH.. adapterről STOP! Hibás működés a bolygókerekes szervohajtómű adapterének ügyfél által végzett leszerelése miatt! Semmi esetre se szerelje le saját maga a PS.C.. bolygókerekes szervohajtómű EPH.. adapterét. A PS.C.. bolygókerekes szervohajtómű működése az ügyfél által végzett leszerelést követően már nem biztosított, a szavatosság megszűnik A motor EPH.. adapterről történő leszerelésének sorrendje 1. Kapcsolja ki a hajtást. 2. Rögzítse a terhet. 3. Feszültségmentesítse a motort. 4. Hagyja elegendően lehűlni a hajtást. 5. Lazítsa meg a szorítócsavart. 6. Lazítsa meg a motor és az adapter közötti összekötőcsavarokat. 7. Egyenesen húzza le a motort, anélkül hogy befeszítené. Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 31

32 5 Ellenőrzés és karbantartás Karbantartás 5 Ellenőrzés és karbantartás 5.1 Karbantartás A PS.C.. bolygókerekes szervohajtóművek katalógus szerinti rendeltetésszerű használat esetén hosszú életre tervezettek. Ez alól kivételt képeznek a kopó alkatrészek, mint pl. a csapágyak, az adott feladathoz való tengelytömítő gyűrűk és a kenőanyag. A PS.C. típussorozatú bolygókerekes szervohajtóműveken az alábbi táblázat szerinti karbantartási munkákat kell elvégezni: Időköz Minden 3000 üzemóra után, de legalább félévente Szükség szerint (a külső körülményektől függően) Az üzemi feltételektől függően, de legalább ötévente Tennivaló A futászaj ellenőrzése, hogy van-e csapágykár. Az adapter szivárgásának ellenőrzése szemrevételezéssel. Tömítések szivárgásának ellenőrzése szemrevételezéssel. Ha szivárgás állapítható meg, kérjük, hívja fel a szervizt. A felületvédő ill. a korrózióvédő festés kijavítása, szükség esetén felújítása. A felületvédő ill. a korrózióvédő festés kijavítása, szükség esetén felújítása. A tengelytömítő gyűrű cseréje. STOP! Kenőanyagok keverése! A gyárilag alkalmazott kenőanyagot tilos más kenőanyagokkal keverni. 32 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

33 Üzemzavarok Vevőszolgálat 6 6 Üzemzavarok 6.1 Vevőszolgálat Ha vevőszolgálatunk segítségére van szüksége, kérjük, adja meg az alábbi adatokat: a típustábla adatai (az összes) az üzemzavar jellege és mértéke az üzemzavar kísérő körülményei és időpontja a hiba feltételezett oka 6.2 Hibák és elhárításuk Hibajelenség Lehetséges ok Hibaelhárítás Futás közben szokatlan, Súrlódó vagy daráló jellegű zörej: egyenetlen zörejek. csapágyhiba. Vegye fel a kapcsolatot a vevőszolgálattal. Kopogó jellegű zörej: fogazási rendellenesség. Szabályozó-beállítás Ellenőrizze a frekvenciaváltó paraméterezését. Olajfolyás. A tömítés meghibásodott, vagy látszólagos szivárgás lépett fel. 1) Kenőanyag kerül ki az adapterből. A környezethez képest mért hőmérséklet-különbség nagyobb, mint 70 K. Vegye fel a kapcsolatot a vevőszolgálattal. A tömítés meghibásodott, vagy látszólagos szivárgás lépett fel. 1) Vegye fel a kapcsolatot a vevőszolgálattal. Korlátozott a levegőellátás. Gondoskodjon az akadálytalan levegőellátásról és / vagy vegye fel a kapcsolatot a vevőszolgálattal. Túl nagy a fordulatszám/forgatónyomaték. Ellenőrizze a kiválasztást és / vagy vegye fel a kapcsolatot a vevőszolgálattal. 1) Átmeneti szivárgás, amely a tömítő- és védőajkak közötti magas zsírszintre vezethető vissza. A felesleges zsírmennyiség látszólagos szivárgásként léphet ki. Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 33

34 6 Üzemzavarok Beküldés javításra 6.3 Beküldés javításra Ha a hiba nem hárítható el, kérjük, forduljon az SEW-EURODRIVE szervizéhez. MEGJEGYZÉS Ha a hajtást javításra beküldi, kérjük, adja meg a következőket: gyártási szám (Æ típustábla) típusjel szervizkód jele az alkalmazás rövid leírása csatlakoztatott motor (motor típusa, feszültsége, Õ vagy Í kapcsolás, névleges fordulatszám) a hiba jellege kísérő körülmények saját vélemény előzetes szokatlan események stb. 34 Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek

35 Függelék Rövidítésjegyzék 7 7 Függelék 7.1 Rövidítésjegyzék Rövidítés PS.C.. DIN EN ISO SW Feloldás / jelentés Bolygókerekes szervohajtómű [angolul: Planetary Servo Competitive] Deutsches Institut für Normung e.v. (Német Szabványosítási Intézet bejegyzett egyesület) European Norm (európai szabvány) International Organization for Standardization Az ISO szervezet ISO szabványokat dolgoz ki, amelyeket a tagállamoknak változatlan formában kell átvenniük. Kulcsméret (Schlüsselweite) Üzemeltetési utasítás PS.C.. bolygókerekes szervohajtóművek 35
