2 C T S 2 5 t e r m é k i s m e r t e t ő CTS 25 Univerzális emelő- és billentőrendszer belső árnyékolókhoz, Meghajtás hosszanti tengellyel, Felépítés: - 1 kónusz, - 1 kónusztartó bak, - 1 kónusztakaró, - 1 zárógyűrű. a l k a l m a z á s o k Pliszé Kónusztakaró Összeszerelés Fejsínhez alkalmazkodó kialakítás Legalább 25 x 25 mm méretű fejsín esetén alkalmazható. Tengelyhez alkalmazkodó kialakítás A kónuszok és a zárógyűrűk kialakítása többféle tengelynek is megfelel (hatszögletű 5 mm-es, hatszögletű 6 mm-es, négyzetes 5 mm-es). Felhasználás Motoros működtetés a következőkkel: - LV25 B44, LV25 B64, - LW25 B44, LW25 B83, LW25 E83, Zárógyűrű Kónusztartó bak Kónusz Lépsejtes árnyékoló Reluxa Kézi működtetés a CD 25 egységgel: - CD25 1/1, - CD25 1/2.6, - CD25 1/4.8. Ez a termék kizárólag beltéri használatra alkalmas. A CTS 25 nem használható hőszigetelt duplafalú üveg között. A CTS 25 rendszer kizárólag az 5-8. oldalakon felsorolt alkatrészekkel kompatibilis fejsínnel használható. Függöny árnyékoló A megfelelő zsinór, létra és egyéb tartozékok kiválasztása az árnyékoló berendezés gyártójának/szerelőjének a felelőssége. Az árnyékoló berendezés gyártójának a teljes árnyékoló rendszert körültekintően tesztelnie kell. A zsinór és a létra útjában nem lehet kopás vagy sorjás él. Az árnyékolót szállítsa zárt állapotban és felhúzott végállásban. A CTS 25 a Somfy szabadalommal védett rendszere. 2 Raffroló

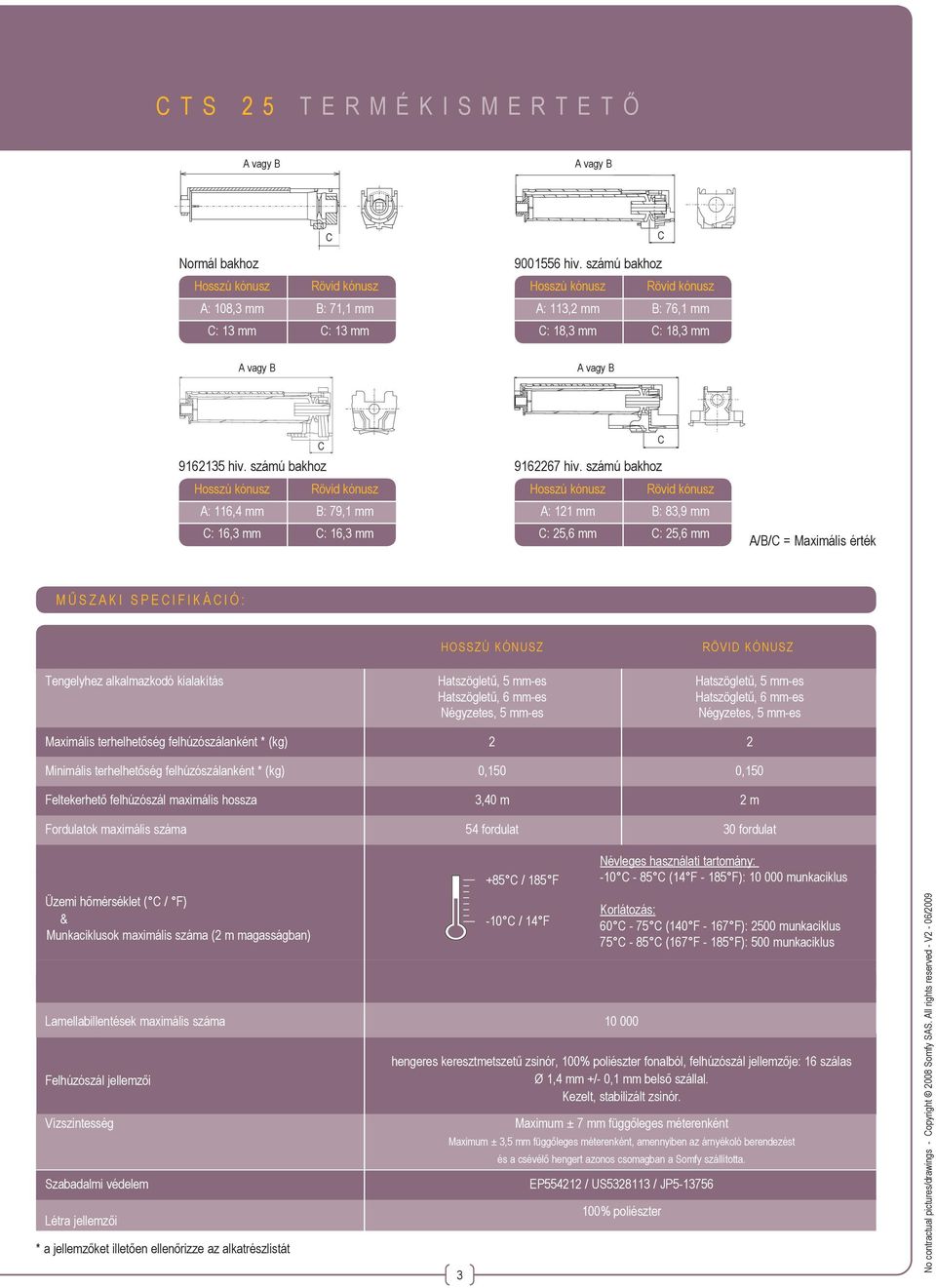

3 C T S 2 5 t e r m é k i s m e r t e t ő A vagy B A vagy B C Normál bakhoz Hosszú kónusz Rövid kónusz A: 108,3 mm B: 71,1 mm C: 13 mm C: 13 mm C hiv. számú bakhoz Hosszú kónusz Rövid kónusz A: 113,2 mm B: 76,1 mm C: 18,3 mm C: 18,3 mm A vagy B A vagy B C hiv. számú bakhoz Hosszú kónusz Rövid kónusz A: 116,4 mm B: 79,1 mm C: 16,3 mm C: 16,3 mm C hiv. számú bakhoz Hosszú kónusz Rövid kónusz A: 121 mm B: 83,9 mm C: 25,6 mm C: 25,6 mm A/B/C = Maximális érték MŰSZAKI specifikáció: hosszú KÓNUSz rövid KÓNUSZ Tengelyhez alkalmazkodó kialakítás hatszögletű, 5 mm-es hatszögletű, 5 mm-es H hatszögletű, 6 mm-es hatszögletű, 6 mm-es N négyzetes, 5 mm-es négyzetes, 5 mm-es Maximális terhelhetőség felhúzószálanként * (kg) 2 2 Minimális terhelhetőség felhúzószálanként * (kg) 0,150 0,150 Feltekerhető felhúzószál maximális hossza 3,40 m 2 m Fordulatok maximális száma 54 fordulat 30 fordulat Üzemi hőmérséklet ( C / F) & Munkaciklusok maximális száma (2 m magasságban) Lamellabillentések maximális száma Felhúzószál jellemzői K Vízszintesség M Szabadalmi védelem Létra jellemzői * a jellemzőket illetően ellenőrizze az alkatrészlistát hengeres keresztmetszetű zsinór, 100% poliészter fonalból, felhúzószál jellemzője: 16 szálas Ø 1,4 mm +/- 0,1 mm belső szállal. kezelt, stabilizált zsinór. maximum ± 7 mm függőleges méterenként maximum ± 3,5 mm függőleges méterenként, amennyiben az árnyékoló berendezést C / 185 F -10 C / 14 F Névleges használati tartomány: -10 C - 85 C (14 F F): munkaciklus Korlátozás: 60 C - 75 C (140 F F): 2500 munkaciklus 75 C - 85 C (167 F F): 500 munkaciklus és a csévélő hengert azonos csomagban a Somfy szállította. EP / US / JP % poliészter

4 C T S 2 5 A l k a t r é s z l i s t a Az alkatrészeket az alábbi alkatrészlistáról válassza ki az alkalmazásnak megfelelően. Kónuszok és kónusztakarók Zárógyűrűk 25/35 kónusz 5 mm-es, hatszögletű tenglyhez Egységsúly: 14 g CTS 25/35 zárógyűrű, 5 mm-es, hatszögletű tengelyhez Hiv.: Hiv.: /35 kónusz 6 mm-es, hatszögletű tenglyhez Egységsúly: 13 g CTS 25/35 zárógyűrű, 6 mm-es, hatszögletű tengelyhez Hiv.: Hiv.: /35 kónusz 5 mm-es, négyzetes tengelyhez Egységsúly: 13 g CTS 25/35 zárógyűrű, 5 mm-es, négyzetes tengelyhez Hiv.: Hiv.: Hiv.: Hiv.: Hiv.: Hiv.: Hiv.: *MRM: Minimális rendelési mennyiség CTS 25/35 kónusztakaró 25/35 rövid kónusz, 5 mm-es hatszögletű tengelyhez Egységsúly: 10 g 25/35 rövid kónusz, 6 mm-es hatszögletű tengelyhez Egységsúly: 10 g 25/35 rövid kónusz 5 mm-es, négyzetes tengelyhez Egységsúly: 10 g CTS 25/35 rövid kónusztakaró 4 Hiv.: Hiv.: Hiv.: Hiv.: Rögzítőgyűrű 6 mm-es hatszögletű és 5 mm-es négyzetes tengelyek rögzítésére Speciálisan a Concept 25 és CTS 25 egységgel történő használatra tervezve 5 mm-es, hatszögletű tengelyek rögzítésére Speciálisan a Concept 25 és CTS 25 egységgel történő használatra tervezve Létraszalag tartók létraszalag rögzítő, amely a létra hurkolását biztosítja. (Fareluxa) létraszalag rögzítő, amely a létra hurkolását biztosítja. (Fareluxa) 38 mm széles szalaghoz Szín: Natúr 25 mm széles szalaghoz Szín: Natúr

5 C T S 2 5 A l k a t r é s z l i s t a Fejsínek Kónusztartó bakok a CTS egységhez Fejsín adapterek kézi működtetésű vagy motorral működtetett rendszerekhez HD Basic Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: HD ultimate Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: HD 40 x 36 Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: HD 51 x 57 Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: HD 38 x 57 Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Az új Decor Light sorozat fejsín típusához Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Newflex 25 B.I.G. Rapsody fejsín Illesztési rajz: Maximális teherbírás felhúzószálanként ezzel a kónusztartó bakkal: 1 kg Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: Szín: Szürke Illesztési rajz: Illesztési rajz: *MRM: Minimális rendelési mennyiség

6 C T S 2 5 A l k a t r é s z l i s t a Fejsínek Kónusztartó bakok a CTS egységhez Fejsín adapterek kézi működtetésű vagy motorral működtetett rendszerekhez Faber Minimatic fejsín illesztési rajz: Maximális teherbírás felhúzószálanként ezzel a kónusztartó bakkal: 1 kg Hiv.: Hiv.: Szín: Szürke Illesztési rajz: Faber Midimatic fejsín Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Faber Soft line fejsín Illesztési rajz: Maximális teherbírás felhúzószálanként ezzel a kónusztartó bakkal: 1 kg Hiv.: Hiv.: Illesztési rajz: Faber 26 x 26 fejsín illesztési rajz: Maximális teherbírás felhúzószálanként ezzel a kónusztartó bakkal: 1 kg Hiv.: Hiv.: Illesztési rajz: Benthin A kónusztartó bakot a Benthin biztosítja Hiv.: Illesztési rajz: Acmeda A kónusztartó bakot az Acmeda biztosítja Hiv.: Illesztési rajz: Graber Bali Graber Easy Up fejsín Hagen *MRM: Minimális rendelési mennyiség Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: illesztési rajz: Maximális teherbírás felhúzószálanként ezzel a kónusztartó bakkal: 1 kg Hiv.: Hiv.: Illesztési rajz: Illesztési rajz: Szín: Szürke Illesztési rajz:

7 C T S 2 5 A l k a t r é s z l i s t a Fejsínek Kónusztartó bakok a CTS egységhez Fejsín adapterek kézi működtetésű vagy motorral működtetett rendszerekhez Nichibei Pellini Perma 40 x 40 fejsín Rollease versarail fejsín Sani 31 fejsín Verosol Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: A kónusztartó bakot a Verosol biztosítja Hiv.: Illesztési rajz: Illesztési rajz: Illesztési rajz: Illesztési rajz: Illesztési rajz: Illesztési rajz: *MRM: Minimális rendelési mennyiség

8 C T S 2 5 A l k a t r é s z l i s t a Fejsínek Kónusztartó bakok a CTS egységhez Fejsín adapterek kézi működtetésű vagy motorral működtetett rendszerekhez MHZ 25 Turnils Valencia fejsín Warema 25 Easy Rise Roman Blind sín A kónusztartó bakot az MHZ biztosítja Hiv.: Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: Illesztési rajz: Hiv.: Hiv.: Szín: Szürke Illesztési rajz: Illesztési rajz: Illesztési rajz: Illesztési rajz: Illesztési rajz: Az alkatrészekkel és illesztési rajzokkal kapcsolatos kérdéseivel forduljon bizalommal a Somfy-hoz. A Somfy által nem forgalmazott termékek hivatkozási számai kizárólag az azonosíthatóság miatt vannak feltüntetve. Ellenőrizze a kapcsolódó termékek kompatibilitását, elsősorban az Ön által gyártott és/vagy forgalmazott árnyékoló berendezés tesztelésével. *MRM: Minimális rendelési mennyiség 8

9 C T S 2 5 s z e r e l é s i T A N Á C S O K emelhető és billenthető árnyékoló berendezések - fejsín Ez a rész a jóváhagyott alkalmazásokhoz, a kompatibilis kapcsolódó termékekhez és a CTS 25 egység árnyékolórendszerbe történő beszereléshez kapcsolódó utasításokat tartalmaz. Minden utasítást szigorúan be kell tartani, függetlenül az egyes rendszerek specifikációitól és a folyamatoktól. Ellenkező esetben a Somfy semmilyen felelősséget vagy garanciát nem vállal. Reluxa A készítse elő a profilt, a tengelyt, a lamellákat és az egyéb alkatrészeket B készítse elő a gyűjtőzsinórt és a létrát Gyűjtőzsinór Vágja el a gyűjtőzsinórt a reluxa magasságának megfelelően, 150 mm ráhagyással. Kössön csomót a zsinór végére Létra Kössön egy hurkot, amely a lamellák szélességéhez igazodik, az alábbi javaslat szerint: - Elforgatáskor a felső lamellának nem szabad hozzáérnie a fejsínhez. - Ha a reluxa teljes mértékben fel van húzva, a huroknak kellően rövidnek kell lennie ahhoz, hogy ne tudjon kiakadni a kónuszon található horonyból. C Helyezze el a kónusztartó bakot a fejsínben Meghajtás az árnyékoló végén: a CTS 25 egységek és a kónusztartó bakok mind azonos irányba nézve kerülnek beszerelésre. Meghajtás a CTS 25 egységek között: a CTS 25 egységek és a kónusztartó bakok mind azonos irányba nézve kerülnek beszerelésre. A meghajtásnak az árnyékoló közepén kell elhelyezkednie (a CTS 25 esetében ettől max. 2/3-1/3 arányban lehet eltérni). Ha csak egy CTS 25 egység van a meghajtott oldalon, helyezze a kónusztartó bakot a meghajtás ellenkező oldalára.

10 C T S 2 5 s z e r e l é s i T A N Á C S O K Reluxa D vezesse át a zsinórokat a kónusztartó bakokon (és a lamellakötegen) Helyezze be a zsinórt és a létrát a kónusztartó bakba. Ügyeljen arra, hogy a gyűjtőzsinór ne keresztezze a létrát. E Helyezze be a kónuszt Horony Kónusztartó bak A létra zsinórja horonyban 3 Csúsztassa bele a kónuszt a kónusztartó bakba, közben helyezze be a létra zsinórját a kónuszon található horonyba. 3 4 Igazítson minden zsinórt a kónusznak ugyanarra az oldalára, és a zsinórok rögzítéséhez csúsztassa a zsinóron lévő csomót a kónuszon kialakított bevágásba. 4 Kónusz Illessze a gyűjtőzsinórt a kónuszon található bevágásba F Illessze a helyére a zárógyűrűt és a takarólemezt 5 Zárógyűrű 6 Kónusztakaró Tegye a helyére a zárógyűrűt. Tegye a helyére a takarólemezt.

11 C T S 2 5 s z e r e l é s i T A N Á C S O K Reluxa G Helyezze be a tengelyt és a rögzítőgyűrűt 7 Illessze a rögzítőgyűrűt két kónusz közé, amennyiben mechanikus rögzítő szükséges. Rögzítőgyűrű 7 Tengely Javasoljuk, hogy a rögzítőgyűrűt a zárógyűrű felőli oldalon helyezze el. A kisebb átmérőjű rögzítőgyűrűt kell a kónusz felőli oldalra helyezni. Bevágás 8 a kónuszon Menesztő tengely Kónusztakaró 8 Forgassa a tengelyeket egy vonalba. Győződjön meg róla, hogy mindkét tengely ugyanannyit fordul. Zárógyűrű Csúsztassa át rajtuk a menesztő tengelyt. Forgassa el és állítsa egy vonalba a kónuszokat a tengely behelyezéséhez H Meghajtás behelyezése a fejsínbe és illesztése a menesztő tengelyhez Helyezze a rögzítőgyűrűt a CTS egység mellé, hogy megakadályozza a tengely kicsúszását a motorból. I Fejezze be az árnyékoló rögzítését, majd próbálja ki. 11 Szerelje fel az alsó rudat, és állítsa be a vízszintességet. A jobb vízszintesség érdekében javasoljuk, hogy a teherviselő rúd alatti csomót félig leeresztett árnyékolónál állítsa be.

12 C T S 2 5 s z e r e l é s i T A N Á C S O K emelhető árnyékoló berendezések - fejsín Ez a rész a jóváhagyott alkalmazásokhoz, a kompatibilis kapcsolódó termékekhez és a CTS 25 egység árnyékoló rendszerbe történő beszereléséhez kapcsolódó utasításokat tartalmaz. Minden utasítást szigorúan be kell tartani, függetlenül az egyes rendszerek specifikációitól és a folyamatoktól. Ellenkező esetben a Somfy semmilyen felelősséget vagy garanciát nem vállal. Pliszé A Függöny árnyékoló Lépsejtes árnyékoló Raffroló Készítse első a fejsínt, a tengelyt és az anyagot B KÉSZÍTSE ELŐ A GYŰJTŐZSINÓRT Vágja el a gyűjtőzsinórt az árnyékoló magasságának megfelelően, 150 mm ráhagyással. Kössön egy csomót a kónusz belső felére. C Helyezze el a kónusztartó bakokat a fejsínben 1 1 Meghajtás az árnyékoló végén: minden CTS 25 egységet és kónusztartó bakot úgy kell beszerelni, hogy egy irányba né zenek. 2 2 Meghajtás a CTS 25 egységek között: a CTS 25 egységek és a kónusztartó bakok mind azonos irányba nézve kerülnek beszerelésre. A meghajtást az árnyékoló közepén kell elhelyezni (a CTS 25 esetében ettől max. 2/3-1/3 arányban lehet eltérni). Ha csak egy CTS 25 egység van a meghajtás oldalán, helyezze a kónusztartó bakot a meghajtás ellenkező oldalára. D ILLESSZE A HELYÉRE AZ EMELŐZSINÓROKAT Tegye a helyére az anyagot. Fűzze be az emelőzsinórokat a kónusztartó bakokba és az anyagon lévő lyukakba.

13 C T S 2 5 s z e r e l é s i T A N Á C S O K Pliszé Függöny árnyékoló Lépsejtes árnyékoló Raffroló E HELYEZZE BE A KÓNUSZT, A ZÁRÓGYŰRŰT ÉS A TAKARÓLEMEZT Illessze be a kónuszt a kónusztartó bakba. 4 Illessze be a csomót a kónuszon lévő bevágásba. Igazítsa el a zsinórokat úgy, hogy mindegyik a kónusz azonos oldalára kerüljön. 4 Helyezze be a zárógyűrűt. Helyezze fel a kónusztakarót. F Helyezze be a tengelyt és a rögzítőgyűrűt Rögzítőgyűrű 5 Tengely 5 Illessze a rögzítőgyűrűt két kónusz közé, amennyiben mechanikus rögzítő szükséges. Javasoljuk, hogy a rögzítőgyűrűt a zárógyűrű felőli oldalon helyezze el. G H 6 Bevágás a kónzon Menesztő tengely Zárógyűrű Kónusztakaró Forgassa el és állítsa egy vonalba kónuszokat a tengely behelyezéséhez Fejezze be az árnyékoló rögzítését, majd próbálja ki A kisebb átmérőjű rögzítőgyűrűt kell a kónusz felőli oldalra helyezni. Forgassa a tengelyeket egy vonalba. Győződjön meg róla, hogy mindkét tengely ugyananynyit fordul. Csúsztassa át rajtuk a menesztő tengelyt. Meghajtás behelyezése a fejsínbe és illesztése a menesztő tengelyhez Helyezze a rögzítőgyűrűt a CTS egység mellé, hogy megakadályozza a tengely kicsúszását a motorból. Szerelje fel az alsó rudat, és állítsa be a vízszintességet. A jobb vízszintesség érdekében javasoljuk, hogy a teherviselő rúd alatti csomót félig leeresztett árnyékolónál állítsa be.

14 C T S 2 5 s z e r e l é s i T A N Á C S O K Emelhető árnyékoló berendezések - profilléc Ez a rész a jóváhagyott alkalmazásokhoz, a kompatibilis kapcsolódó termékekhez és a CTS 25 egység árnyékoló rendszerbe történő beszereléshez kapcsolódó utasításokat tartalmaz. Minden utasítást szigorúan be kell tartani, függetlenül az egyes rendszerek specifikációitól és a folyamatoktól. Ellenkező esetben a Somfy semmilyen felelősséget vagy garanciát nem vállal. árnyékolóraffroló Függöny A Készítse elő a profilt és a tengelyt B KÉSZÍTSE ELŐ A GYŰJTŐZSINÓRT Vágja el a gyűjtőzsinórt az árnyékoló magasságának megfelelően, 150 mm ráhagyással. Kössön egy csomót a kónusz belső felére. C KÉSZÍTSE ELŐ A CTS 25 EGYSÉGET 1 Pattintson rá egy fejsín adaptert a takarócsapágyra. 3 2 Fűzze át a zsinórt a kónusztartó bak középső nyílásán Illessze be a csomót a kónuszon található bevágásba. Igazítsa el a zsinórokat úgy, hogy mindegyik a kónusz azonos oldalára kerüljön. Illessze a zárógyűrűt a kónuszba. D Szerelje fel az alkatrészeket a profilra 14 Illessze és pattintsa be a kónuszt a kónusztartó bakba. Minden CTS egységet azonos módon helyezzen el.

15 C T S 2 5 s z e r e l é s i T A N Á C S O K Raffroló Függöny árnyékolók E Helyezze be a tengelyt és a rögzítőgyűrűt Vezesse keresztül a tengelyt minden CTS egységen. Illessze a rögzítőgyűrűt két kónusz közé, amennyiben mechanikus rögzítő szükséges. Javasoljuk, hogy a rögzítőgyűrűt a zárógyűrű felőli oldalon helyezze el. F Meghajtás behelyezése a fejsínbe és illesztése a menesztő tengelyhez Helyezze a rögzítőgyűrűt a CTS egység mellé, hogy megakadályozza a tengely kicsúszását a motorból. G tegye a helyére az anyagot, és rögzítse a gyűjtőzsinórt 15 Szerelje fel az alsó rudat, és állítsa be a vízszintességet. A jobb vízszintesség érdekében javasoljuk, hogy a teherviselő rúd alatti csomót félig leeresztett árnyékolónál állítsa be.
