1 KEZEL I UTASÍTÁS C4000 Micro, C4000 Basic Plus, C4000 Basic, C4000 Eco Balesetvédelmi fényfüggöny H

2 Kezeli utasítás Ez a m0 szerzi jogvédelem alatt áll. Az ezen alapuló jogok tulajdonosa a SICK AG. A SICK AG a másik szerzd felet ill. a felhasználót feljogosítja arra, hogy a m0vet a SICK-termékek alkalmazásának összefüggésében lemásolja és módosítsa azzal a céllal, hogy integrálja egy teljes kör0 dokumentációba. Ez a jog kizárólag a használatra terjed ki. A tartalmi módosításokért a módosításokat eszközöl fél felel. A SICK AG határozottan felhívja a figyelmet arra, hogy az eredeti dokumentációt is mindig tovább kell adni. 2 SICK AG Industrial Safety Systems Németország Minden jog fenntartva /TI70/

3 Kezeli utasítás Tartalom Tartalom 1 Jelen dokumentumról A dokumentum funkciója Célközönség Az információk mélysége Érvényesség Alkalmazott rövidítések Alkalmazott jelzések A biztonságról Vizsgálati tudnivalók a kezel számára Kijelzk Az adó állapotkijelzi A vev állapotkijelzi Kijelzési sorrend a bekapcsolás után Napi vizsgálat Ápolás Diagnosztika Magatartás hiba esetén A diagnosztikai LED-ek hibajelzései A 7 szegmenses kijelz hiba kijelzje /TI70/ SICK AG Industrial Safety Systems Németország Minden jog fenntartva 3

4 Fejezet 1 Jelen dokumentumról Kezeli utasítás 1 Jelen dokumentumról Kérjük, figyelmesen olvassa el ezt a fejezetet, mieltt a dokumentációval és a C4000 Micro, a C4000 Basic Plus, a C4000 Basic vagy a C4000 Eco termékekkel (a következkben röviden C4000) dolgozna. 1.1 A dokumentum funkciója Tudnivalók a gépgyártó számára Ez a kezeli utasítás támogatja a gépgyártót ill. a gép üzemeltetjét a gépkezelnek szóló gépdokumentáció elkészítésében a berendezésbe integrált C4000 Micro, C4000 Basic Plus, C4000 Basic vagy C4000 Eco balesetvédelmi fényfüggönyre vonatkozóan. A(z) 1.4 szakaszban leírtak szerint az e célt szolgáló referenciadokumentum a használati utasítás. Tudnivalók a végfelhasználó (a gép üzemeltet je és kezel je) számára Ez a kezeli utasítás kizárólag a gépbe integrált C4000 balesetvédelmi fényfüggönyre vonatkozóan nyújt tájékoztatást. Nem nyújt útmutatást annak a gépnek vagy berendezésnek kezelését illeten, amelybe a balesetvédelmi fényfüggönyt integrálták vagy integrálni fogják. 1.2 Célközönség Ez a kezeli utasítás olyan személyeknek szól, akik egy vagy több C4000 balesetvédelmi fényfüggöny által biztosított gépekhez írnak kezelési útmutatókat. A kezeli utasítás olyan személyeknek is szól, akik egy vagy több C4000 balesetvédelmi fényfüggöny által biztosított gépet vagy berendezést kezelnek. 1.3 Az információk mélysége Ez a kezeli utasítás a C4000 balesetvédelmi fényfüggönyre vonatkozó információkat tartalmaz. A kezeli utasítás részei: vizsgálat ápolás hibadiagnosztika és hibaelhárítás A C4000 üzemeltetése során a hatósági és törvényi elírásokat alapveten be kell tartani. 1.4 Érvényesség Tudnivaló A jelen dokumentum egy eredeti dokumentum. Ez a kezeli utasítás olyan C4000 Micro, C4000 Basic Plus, C4000 Basic és C4000 Eco balesetvédelmi fényfüggönyökre érvényes, melyek típustábláján az Operating Instructions mezben az alábbi bejegyzések egyike található: /N /O /TI70 4 SICK AG Industrial Safety Systems Németország Minden jog fenntartva /TI70/

5 Kezeli utasítás Fejezet 1 Jelen dokumentumról 1.5 Alkalmazott rövidítések OSSD Output signal switching device = a balesetvédelmi áramkört vezérl jelkimenet 1.6 Alkalmazott jelzések Ajánlás Tudnivaló, Piros, Sárga, Zöld Tegye a következt FIGYELEM Az ajánlások segítenek a döntéshozatalban egy funkciót vagy technikai intézkedést illeten. A tudnivalók a készülék sajátosságairól tájékoztatnak. A kijelzértékek az adó és vev 7 szegmenses kijelzjét adják vissza: Folyamatosan megjelenített jelek, pl. 9 Villogó jelek, pl. 8 Felváltva megjelenített jelek, pl. L és 2 A LED-szimbólumok egy diagnosztikai LED állapotát adják meg. Példák: Piros A piros LED folyamatosan világít. Sárga A sárga LED villog. Zöld A zöld LED sötét. Az utasításokat egy nyíl jelöli. Gondosan olvassa el és kövesse az utasításokat. Figyelmeztetés! A figyelmeztetések konkrét vagy lehetséges veszélyekre hívják fel a figyelmet. Ez segít a balesetek elkerülésében. Gondosan olvassa el és kövesse a figyelmeztetéseket! /TI70/ SICK AG Industrial Safety Systems Németország Minden jog fenntartva 5

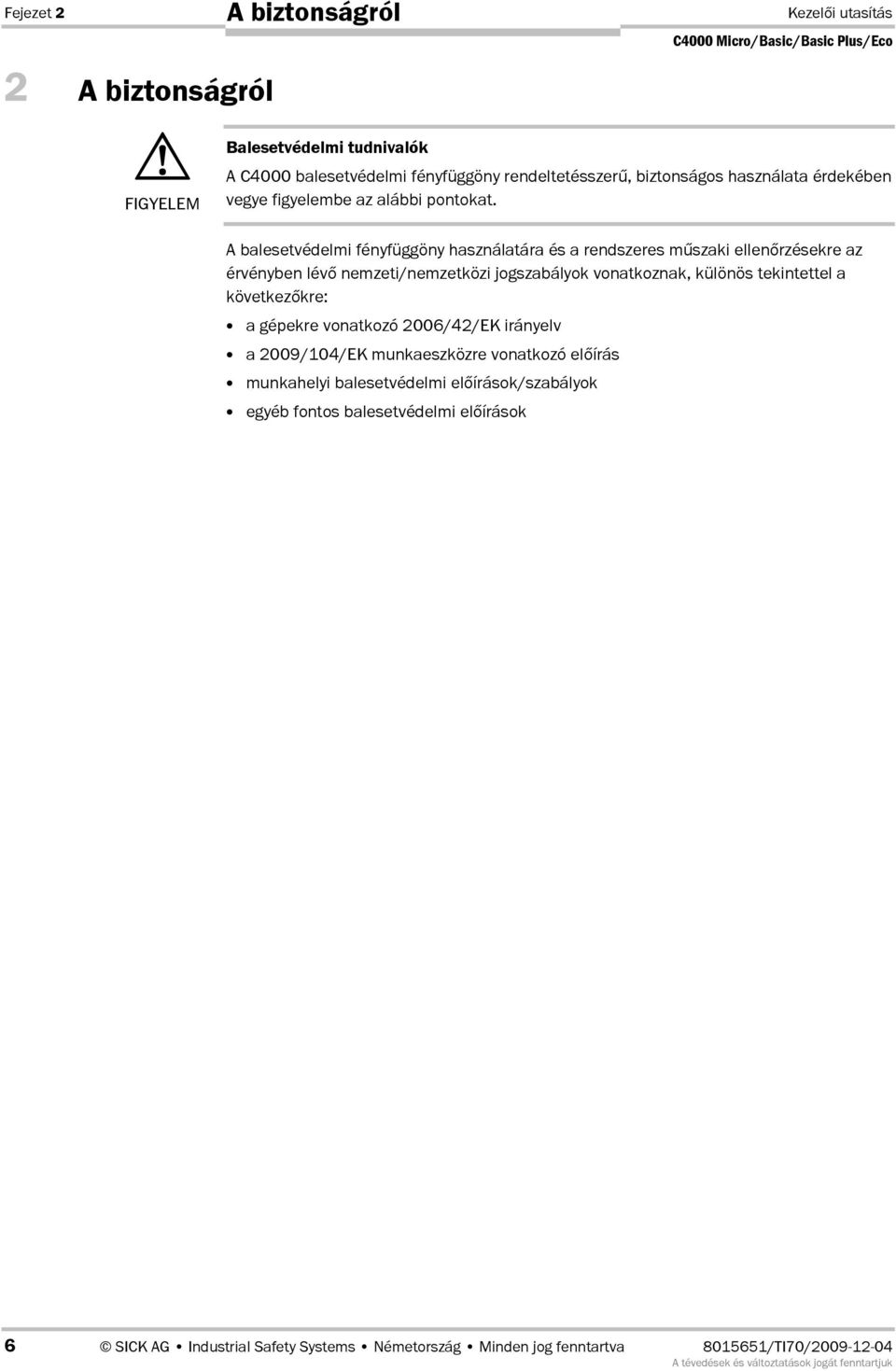

6 Fejezet 2 A biztonságról Kezeli utasítás 2 A biztonságról FIGYELEM Balesetvédelmi tudnivalók A C4000 balesetvédelmi fényfüggöny rendeltetésszer0, biztonságos használata érdekében vegye figyelembe az alábbi pontokat. A balesetvédelmi fényfüggöny használatára és a rendszeres m0szaki ellenrzésekre az érvényben lév nemzeti/nemzetközi jogszabályok vonatkoznak, különös tekintettel a következkre: a gépekre vonatkozó 2006/42/EK irányelv a 2009/104/EK munkaeszközre vonatkozó elírás munkahelyi balesetvédelmi elírások/szabályok egyéb fontos balesetvédelmi elírások 6 SICK AG Industrial Safety Systems Németország Minden jog fenntartva /TI70/

7 Kezeli utasítás Fejezet 3 Vizsgálati tudnivalók a kezel számára 3 Vizsgálati tudnivalók a kezel számára FIGYELEM Képesített személy ellen rzése nélkül tilos az üzembe helyezés! A C4000 balesetvédelmi fényfüggöny által védett berendezést az els üzembe helyezés eltt arra jogosult személynek ellenriznie és engedélyeznie kell. Vizsgálja meg a gép engedélyezése eltt, hogy a veszélyes területhez való hozzáférés teljes mértékben a balesetvédelmi eszköz felügyelete alatt van-e. A gép engedélyezése után is rendszeresen (pl. a reggeli munkakezdés eltt) ellenrizze, hogy a védelmi mezbe való behatolás esetén a C4000 elírásszer0en azonnal KI-állapotba kapcsoljae az OSSD-kimeneteket. Ezt a vizsgálatot a védelmi mez valamennyi határa mentén, az alkalmazásra érvényes elírások szerint kell elvégezni. 3.1 Kijelz k Az adó és a vev LED- és 7 szegmenses kijelzi a C4000 üzemállapotát jelzik. 1. ábra: Az adó kijelzi Az adó állapotkijelz i C4000 Micro C4000 Basic Plus/ Basic/Eco Sárga 7 szegmenses kijelz 1. tábl.: Az adó állapotkijelzinek jelentése Kijelzés Sárga Egyéb kiejlzk Jelentés Tápfeszültség o.k. Rendszerhiba. A készülék meghibásodott. Cserélje ki az adót. A készülék teszt üzemmódban van Kódolás nélküli üzem (csak bekapcsolás után) Valamennyi további kijelzés hibaüzenet. Kérjük olvassa el a Diagnosztika fejezetben a 12 oldalt /TI70/ SICK AG Industrial Safety Systems Németország Minden jog fenntartva 7

8 Fejezet 3 2. ábra: A vev kijelzi Vizsgálati tudnivalók a kezel számára A vev állapotkijelz i Narancssárga C4000 Micro Piros C4000 Basic Plus/ Basic/Eco Kezeli utasítás Sárga Zöld 7 szegmenses kijelz 2. tábl.: A vev állapotkijelzinek jelentése Kijelzés Narancssárga Sárga Piros Zöld Egyéb kijelzk Jelentés Tisztítás vagy beállítás szükséges Visszaállítás szükséges A rendszer jeleket továbbít a gép lekapcsolásához (kapcsolókimenetek ki) Rendszer szabad (kapcsolókimenetek be) Rendszerhiba. A készülék meghibásodott. Cserélje ki a vevt. Hibás beállítás az adón Kb. 1 s. A készülék a bekapcsolási konfigurációra vár (csak bekapcsolás után) Kb. 0,5 s. Csak 14 mm felbontású és 1 5 m hatótávolságú rendszereknél: üzem nagy szélesség0 védelmi mezvel (csak bekapcsolás után) Kódolás nélküli üzem (csak bekapcsolás után) Valamennyi további kijelzés hibaüzenet. Kérjük olvassa el a Diagnosztika fejezetben a 12 oldalt. 8 SICK AG Industrial Safety Systems Németország Minden jog fenntartva /TI70/

9 Vizsgálati tudnivalók a kezel számára Kezeli utasítás Fejezet 3 3. tábl.: Kijelzések a bekapcsolási ciklus közben 3.2 Kijelzési sorrend a bekapcsolás után A bekapcsolás után az adó és a vev végrehajtja a bekapcsolási ciklust. A 7 szegmenses kijelz mutatja a készülék bekapcsolási ciklus közbeni állapotát. A kijelzések jelentése: Kijelzés,,,,,,, Jelentés A 7 szegmenses kijelz tesztje. Valamennyi szegmens egymás után felvillan. Kb. 0,5 s. Csak 14 mm felbontású és 1 5 m hatótávolságú rendszereknél: üzem nagy szélesség0 védelmi mezvel Kb. 0,5 s. Kódolás nélküli üzem. Ez a kijelzés az egyéb C4000 rendszerekkel való kompatibilitás érdekében történik. Kb. 1 s. A készülék a bekapcsolási konfigurációra vár., vagy Csak vevnél: az adó-vev beállítása nem optimális. Egyéb kijelzés Készülékhiba. Lásd Diagnosztika a 12 oldalon /TI70/ SICK AG Industrial Safety Systems Németország Minden jog fenntartva 9

10 Fejezet 3 FIGYELEM Vizsgálati tudnivalók a kezel számára 3.3 Napi vizsgálat Kezeli utasítás A balesetvédelmi eszköz hatásosságát naponta vagy minden munkakezdés eltt arra felhatalmazott és megbízott személyzet vizsgálja meg a helyes vizsgálati rúddal. Nem folytatható az üzem, ha a vizsgálat közben világít a zöld vagy a sárga LED! Ha a vizsgálat közben világít vagy akár csak rövid ideig felvillan a zöld vagy a sárga LED, akkor nem m0ködtethet tovább a gép. Ebben az esetben a balesetvédelmi fényfüggöny felszerelését szakemberrel kell felülvizsgáltatni. A vizsgálati rúd bevezetése eltt vizsgálja meg, hogy a C4000 Micro vagy C4000 Basic Plus (M FE) eszközökön deaktivált bels újraindítás-reteszelés esetén ill. a C4000 Basic eszközökön világít-e a zöld LED. a C4000 Micro eszközön aktivált bels újraindítás-reteszelés esetén világít-e a sárga LED ( Visszaállítás szükséges ). Amennyiben a vizsgált feltételek valamelyike nem teljesül, akkor olyan állapotot kell létrehoznia, amelyben az összes feltétel teljesül. Ellenkez esetben a vizsgálat elvégzése értelmetlen. Tudnivaló A vizsgálat során végzett mozgást nem a balesetvédelmi fényfüggöny beépítési helyzetéhez, hanem mindig a biztosítandó veszélyes területhez kell igazítani. Tudnivaló 3. ábra: A balesetvédelmi eszköz napi vizsgálata A felszerelt balesetvédelmi fényfüggöny hatásosságát a következ képpen kell megvizsgálni: Válassza ki a készülék felbontásának megfelel ellenrz rudat. Az ellenrz rudat lassan vezesse végig a védelmi mezn a(z) 3. ábra szerint. Ezt követen vezesse végig az ellenrz rudat a védelmi mez szélein a(z) 3. ábra szerint. Ezáltal ellenrzi, hogy a mögényúlás ill. mögékerülés elleni védelem továbbra is hatásos-e. Ha a rendszer egy vagy több tükröt (pl. PNS) használ, közvetlenül a tükrök eltt is lassan húzza át az ellenrz rudat a védelmi mezn. Mindkét vizsgálat során a C4000 vevjén csak a piros LED világíthat. 10 SICK AG Industrial Safety Systems Németország Minden jog fenntartva /TI70/

11 Kezeli utasítás Fejezet 4 4 Ápolás Ápolás Tudnivaló Tudnivaló A C4000 balesetvédelmi fényfüggöny nem igényel karbantartást. A C4000 balesetvédelmi fényfüggöny frontlencséjét és az esetleges kiegészít frontlencsét rendszeresen ill. szennyezdés esetén tisztítani kell. Ne használjon agresszív tisztítószert. Ne használjon karcoló hatású tisztítószert. A porszemcsék a sztatikus töltés által a frontlencsére tapadnak. Csökkentheti ezt a hatást, ha a tisztításhoz antisztatikus m0anyag-tisztítószert (SICK rendelési sz ) és SICK optikai törlkendt (rendelési sz ) használ. Így tisztíthatja meg a frontlencsét ill. a kiegészít frontlencsét (tartozék): Tiszta és puha ecsettel portalanítsa a frontlencsét. Ezután tiszta, nedves törlkendvel mossa le a frontlencsét. Tisztítás után vizsgálja meg az adó és a vev helyzetét és bizonyosodjon meg arról, hogy nem lehet a balesetvédelmi eszköz fölé vagy alá nyúlni ill. mögé kerülni. Vizsgálja meg a balesetvédelmi eszköz hatásosságát a 3.3 Napi vizsgálat fejezet 10 oldalán leírtak szerint /TI70/ SICK AG Industrial Safety Systems Németország Minden jog fenntartva 11

12 Fejezet 5 Diagnosztika Kezeli utasítás 5 Diagnosztika Ez a fejezet a balesetvédelmi fényfüggöny hibáinak felismerését és elhárítását írja le. 5.1 Magatartás hiba esetén FIGYELEM Tisztázatlan hiba esetén tilos az üzemeltetés! Helyezze üzemen kívül a gépet, ha nem tudja egyértelm0en azonosítani és megbízhatóan elhárítani a hibát. A Lock-out rendszerállapot Bizonyos hibák vagy hibás konfiguráció esetén a rendszer a Lock-out állapotba kerülhet. A balesetvédelmi fényfüggöny 7 szegmenses kijelzjén ekkor, vagy jelenik meg. A berendezés újbóli üzembe helyezéséhez a következképpen járjon el: A 5. tábl. szerint szüntesse meg a hibaokot. Kapcsolja ki, majd újra be a C4000 tápellátását (pl. úgy, hogy lehúzza, majd újra csatlakoztatja a rendszercsatlakozót). 5.2 A diagnosztikai LED-ek hibajelzései 4. tábl.: A LED-ek hiba kijelzései Ez a szakasz bemutatja, hogy mit jelentenek a LED-ek hibajelzései, és hogyan lehet reagálni azokra. Ennek leírását a Kijelzk fejezetben az 7 oldalon találja. Kijelzés Lehetséges ok Hibaelhárítás Narancssárga A vev-led világít Gyenge jel Vizsgálja meg az adó és a vev egymáshoz való beállítását. Ellenrizze, hogy a frontlencsék nem szennyezettek-e, és szükség esetén tisztítsa meg ket. Sárga A vev-led villog Visszaállítás szükséges Sárga Piros és Zöld Az adó-led nem világít A vevn sem a piros, sem a zöld LED nem világít Nincs vagy túl alacsony tápfeszültség Nyomja meg a Reset gombot. Ellenrizze a tápfeszültségellátást, és szükség esetén kapcsolja be azt. 12 SICK AG Industrial Safety Systems Németország Minden jog fenntartva /TI70/

13 Diagnosztika Kezeli utasítás Fejezet 5 5. tábl.: A 7 szegmenses kijelz hiba kijelzje 5.3 A 7 szegmenses kijelz hiba kijelz je Ez a fejezet ismerteti, hogy mi a 7 szegmenses kijelz hibajelzéseinek jelentése és miként reagálhat azokra. A 7 szegmenses kijelz leírását a Kijelzk fejezetben az 7 oldalon találja. Kijelzés Lehetséges ok Hibaelhárítás, vagy vagy Nem elégséges beállítás A kontaktusfigyelés hibája Állíthatsa be újra az adót és a vevt. A kijelz 2 perc után kilaszik. Ellenrizze a mágneskapcsolókat és azok kábelezését, és javítsa ki az esetleges kábelhibát. kijelzés esetén kapcsolja ki, majd ismét be a berendezést. A Reset gomb hibája Ellenrizze a Reset gomb m0ködképességét. Lehetséges, hogy a gomb meghibásodott vagy tartósan nyomva maradt. Ellenrizze a Reset gomb kábelezésének esetleges 24 V-os zárlatosságát. Rendszerhiba Cseréltesse ki az egységet (adó vagy vev). Túláram az 1. kapcsoló kimeneten Rövidzárlat az 1. kapcsoló kimeneten Rövidzárlat az 1. kapcsoló kimeneten Túláram az 2. kapcsoló kimeneten Rövidzárlat az 2. kapcsoló kimeneten Rövidzárlat az 2. kapcsoló kimeneten Ellenrizze az 1 és 2 kapcsoló kimenet közötti rövidzárlatot Ellenrizze a mágneskapcsolót. Szükség esetén cserélje ki. Ellenrizze a kábelezés esetleges 0 V-os zárlatosságát. Ellenrizze a kábelezés esetleges 24 V-os zárlatosságát. Ellenrizze a kábelezés esetleges 0 V-os zárlatosságát. Ellenrizze a mágneskapcsolót. Szükség esetén cserélje ki. Ellenrizze a kábelezés esetleges 0 V-os zárlatosságát. Ellenrizze a kábelezés esetleges 24 V-os zárlatosságát. Ellenrizze a kábelezés esetleges 0 V-os zárlatosságát. Ellenrizze a kábelezést, és hárítsa el a hibát /TI70/ SICK AG Industrial Safety Systems Németország Minden jog fenntartva 13

14 Fejezet 5 Diagnosztika Kezeli utasítás Kijelzés Lehetséges ok Hibaelhárítás A kontaktusfigyelés konfigurációja Ellenrizze, hogy a gép felli kontaktusfigyelés csatlakoztatva van-e. érvénytelen Küls adó észlelve Ellenrizze a fényvisszaver felületektl vagy más fényfüggönyöktl való távolságot. Cserélje fel az adót és a vevt (ezzel megfordítva a fénysugár irányát), vagy szereljen fel visszaverdésmentes válaszfalakat. A bekapcsolási konfiguráció nem fejezdött be sikeresen Ismételje meg a bekapcsolási konfigurációt. Túl alacsony tápfeszültség Vizsgálja meg a tápfeszültséget és a tápegységet. Cserélje ki az esetleges meghibásodott alkatrészeket. 14 SICK AG Industrial Safety Systems Németország Minden jog fenntartva /TI70/

15 Diagnosztika Kezeli utasítás Fejezet /TI70/ SICK AG Industrial Safety Systems Németország Minden jog fenntartva 15
