A kültéri adó egy belső érzékelő csatornával és egy külső szonda-csatornával rendelkezik.

Átírás

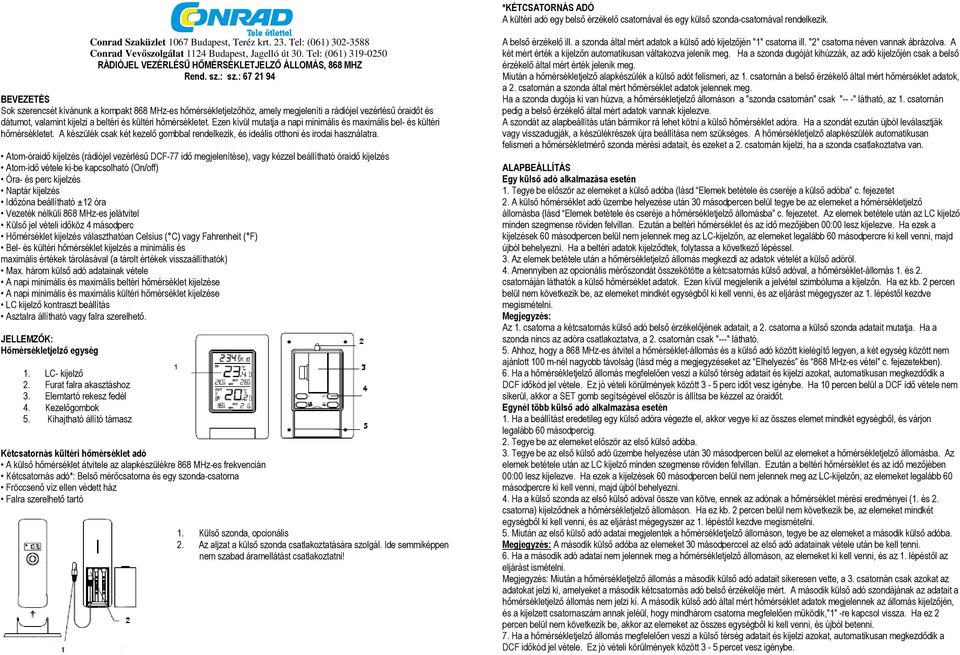

1 *KÉTCSATORNÁS ADÓ A kültéri adó egy belső érzékelő csatornával és egy külső szonda-csatornával rendelkezik. Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) RÁDIÓJEL VEZÉRLÉSŰ HŐMÉRSÉKLETJELZŐ ÁLLOMÁS, 868 MHZ Rend. sz.: sz.: BEVEZETÉS Sok szerencsét kívánunk a kompakt 868 MHz-es hőmérsékletjelzőhöz, amely megjeleníti a rádiójel vezérlésű óraidőt és dátumot, valamint kijelzi a beltéri és kültéri hőmérsékletet. Ezen kívül mutatja a napi minimális és maximális bel- és kültéri hőmérsékletet. A készülék csak két kezelő gombbal rendelkezik, és ideális otthoni és irodai használatra. Atom-óraidő kijelzés (rádiójel vezérlésű DCF-77 idő megjelenítése), vagy kézzel beállítható óraidő kijelzés Atom-idő vétele ki-be kapcsolható (On/off) Óra- és perc kijelzés Naptár kijelzés Időzóna beállítható ±12 óra Vezeték nélküli 868 MHz-es jelátvitel Külső jel vételi időköz 4 másodperc Hőmérséklet kijelzés választhatóan Celsius ( C) vagy Fahrenheit ( F) Bel- és kültéri hőmérséklet kijelzés a minimális és maximális értékek tárolásával (a tárolt értékek visszaállíthatók) Max. három külső adó adatainak vétele A napi minimális és maximális beltéri hőmérséklet kijelzése A napi minimális és maximális kültéri hőmérséklet kijelzése LC kijelző kontraszt beállítás Asztalra állítható vagy falra szerelhető. JELLEMZŐK: Hőmérsékletjelző egység 1. LC- kijelző 2. Furat falra akasztáshoz 3. Elemtartó rekesz fedél 4. Kezelőgombok 5. Kihajtható állító támasz Kétcsatornás kültéri hőmérséklet adó A külső hőmérséklet átvitele az alapkészülékre 868 MHz-es frekvencián Kétcsatornás adó*: Belső mérőcsatorna és egy szonda-csatorna Fröccsenő víz ellen védett ház Falra szerelhető tartó 1. Külső szonda, opcionális 2. Az aljzat a külső szonda csatlakoztatására szolgál. Ide semmiképpen nem szabad áramellátást csatlakoztatni! A belső érzékelő ill. a szonda által mért adatok a külső adó kijelzőjén "1" csatorna ill. "2" csatorna néven vannak ábrázolva. A két mért érték a kijelzőn automatikusan váltakozva jelenik meg. Ha a szonda dugóját kihúzzák, az adó kijelzőjén csak a belső érzékelő által mért érték jelenik meg. Miután a hőmérsékletjelző alapkészülék a külső adót felismeri, az 1. csatornán a belső érzékelő által mért hőmérséklet adatok, a 2. csatornán a szonda által mért hőmérséklet adatok jelennek meg. Ha a szonda dugója ki van húzva, a hőmérsékletjelző állomáson a "szonda csatornán" csak "-- -" látható, az 1. csatornán pedig a belső érzékelő által mért adatok vannak kijelezve. A szondát az alapbeállítás után bármikor rá lehet kötni a külső hőmérséklet adóra. Ha a szondát ezután újból leválasztják vagy visszadugják, a készülékrészek újra beállítása nem szükséges. A hőmérsékletjelző alapkészülék automatikusan felismeri a hőmérsékletmérő szonda mérési adatait, és ezeket a 2. csatornán kijelzi, ha a szonda csatlakoztatva van. ALAPBEÁLLÍTÁS Egy külső adó alkalmazása esetén 1. Tegye be először az elemeket a külső adóba (lásd Elemek betétele és cseréje a külső adóba c. fejezetet 2. A külső hőmérséklet adó üzembe helyezése után 30 másodpercen belül tegye be az elemeket a hőmérsékletjelző állomásba (lásd Elemek betétele és cseréje a hőmérsékletjelző állomásba c. fejezetet. Az elemek betétele után az LC kijelző minden szegmense röviden felvillan. Ezután a beltéri hőmérséklet és az idő mezőjében 00:00 lesz kijelezve. Ha ezek a kijelzések 60 másodpercen belül nem jelennek meg az LC-kijelzőn, az elemeket legalább 60 másodpercre ki kell venni, majd újból behelyezni. Ha a beltéri adatok kijelződtek, folytassa a következő lépéssel. 3. Az elemek betétele után a hőmérsékletjelző állomás megkezdi az adatok vételét a külső adóról. 4. Amennyiben az opcionális mérőszondát összekötötte a kétcsatornás külső adóval, a hőmérséklet-állomás 1. és 2. csatornáján láthatók a külső hőmérséklet adatok. Ezen kívül megjelenik a jelvétel szimbóluma a kijelzőn. Ha ez kb. 2 percen belül nem következik be, az elemeket mindkét egységből ki kell venni, és az eljárást mégegyszer az 1. lépéstől kezdve megismételni. Az 1. csatorna a kétcsatornás külső adó belső érzékelőjének adatait, a 2. csatorna a külső szonda adatait mutatja. Ha a szonda nincs az adóra csatlakoztatva, a 2. csatornán csak "---" látható. 5. Ahhoz, hogy a 868 MHz-es átvitel a hőmérséklet-állomás és a külső adó között kielégítő legyen, a két egység között nem ajánlott 100 m-nél nagyobb távolság (lásd még a megjegyzéseket az Elhelyezés és 868 MHz-es vétel" c. fejezetekben). 6. Ha a hőmérsékletjelző állomás megfelelően veszi a külső térség adatait és kijelzi azokat, automatikusan megkezdődik a DCF időkód jel vétele. Ez jó vételi körülmények között 3-5 perc időt vesz igénybe. Ha 10 percen belül a DCF idő vétele nem sikerül, akkor a SET gomb segítségével először is állítsa be kézzel az óraidőt. Egynél több külső adó alkalmazása esetén 1. Ha a beállítást eredetileg egy külső adóra végezte el, akkor vegye ki az összes elemet mindkét egységből, és várjon legalább 60 másodpercig. 2. Tegye be az elemeket először az első külső adóba. 3. Tegye be az első külső adó üzembe helyezése után 30 másodpercen belül az elemeket a hőmérsékletjelző állomásba. Az elemek betétele után az LC kijelző minden szegmense röviden felvillan. Ezután a beltéri hőmérséklet és az idő mezőjében 00:00 lesz kijelezve. Ha ezek a kijelzések 60 másodpercen belül nem jelennek meg az LC-kijelzőn, az elemeket legalább 60 másodpercre ki kell venni, majd újból behelyezni. 4. Ha a külső szonda az első külső adóval össze van kötve, ennek az adónak a hőmérséklet mérési eredményei (1. és 2. csatorna) kijelződnek a hőmérsékletjelző állomáson. Ha ez kb. 2 percen belül nem következik be, az elemeket mindkét egységből ki kell venni, és az eljárást mégegyszer az 1. lépéstől kezdve megismételni. 5. Miután az első külső adó adatai megjelentek a hőmérsékletjelző állomáson, tegye be az elemeket a második külső adóba. A második külső adóba az elemeket 30 másodperccel az első adó adatainak vétele után be kell tenni. 6. Ha a második adó adatai nem jelennek meg a hőmérsékletjelző állomáson, az elemeket ki kell venni, és az 1. lépéstől az eljárást ismételni. Miután a hőmérsékletjelző állomás a második külső adó adatait sikeresen vette, a 3. csatornán csak azokat az adatokat jelzi ki, amelyeket a második kétcsatornás adó belső érzékelője mért. A második külső adó szondájának az adatait a hőmérsékletjelző állomás nem jelzi ki. A második külső adó által mért hőmérséklet adatok megjelennek az állomás kijelzőjén, és a kijelzett csatornaszám annak jeléül, hogy mindhárom csatorna megfelelően működik,"1" -re kapcsol vissza. Ha ez 2 percen belül nem következik be, akkor az elemeket az összes egységből ki kell venni, és újból betenni. 7. Ha a hőmérsékletjelző állomás megfelelően veszi a külső térség adatait és kijelzi azokat, automatikusan megkezdődik a DCF időkód jel vétele. Ez jó vételi körülmények között 3-5 percet vesz igénybe.

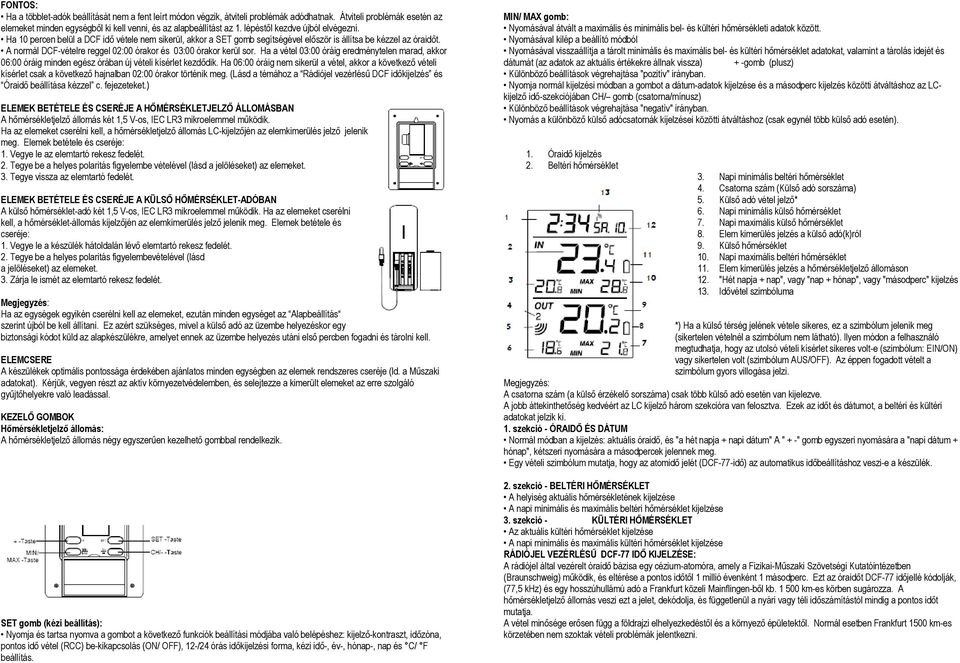

2 FONTOS: Ha a többlet-adók beállítását nem a fent leírt módon végzik, átviteli problémák adódhatnak. Átviteli problémák esetén az elemeket minden egységből ki kell venni, és az alapbeállítást az 1. lépéstől kezdve újból elvégezni. Ha 10 percen belül a DCF idő vétele nem sikerül, akkor a SET gomb segítségével először is állítsa be kézzel az óraidőt. A normál DCF-vételre reggel 02:00 órakor és 03:00 órakor kerül sor. Ha a vétel 03:00 óráig eredménytelen marad, akkor 06:00 óráig minden egész órában új vételi kísérlet kezdődik. Ha 06:00 óráig nem sikerül a vétel, akkor a következő vételi kísérlet csak a következő hajnalban 02:00 órakor történik meg. (Lásd a témához a Rádiójel vezérlésű DCF időkijelzés és Óraidő beállítása kézzel c. fejezeteket.) ELEMEK BETÉTELE ÉS CSERÉJE A HŐMÉRSÉKLETJELZŐ ÁLLOMÁSBAN A hőmérsékletjelző állomás két 1,5 V-os, IEC LR3 mikroelemmel működik. Ha az elemeket cserélni kell, a hőmérsékletjelző állomás LC-kijelzőjén az elemkimerülés jelző jelenik meg. Elemek betétele és cseréje: 1. Vegye le az elemtartó rekesz fedelét. 2. Tegye be a helyes polaritás figyelembe vételével (lásd a jelöléseket) az elemeket. 3. Tegye vissza az elemtartó fedelét. ELEMEK BETÉTELE ÉS CSERÉJE A KÜLSŐ HŐMÉRSÉKLET-ADÓBAN A külső hőmérséklet-adó két 1,5 V-os, IEC LR3 mikroelemmel működik. Ha az elemeket cserélni kell, a hőmérséklet-állomás kijelzőjén az elemkimerülés jelző jelenik meg. Elemek betétele és cseréje: 1. Vegye le a készülék hátoldalán lévő elemtartó rekesz fedelét. 2. Tegye be a helyes polaritás figyelembevételével (lásd a jelöléseket) az elemeket. 3. Zárja le ismét az elemtartó rekesz fedelét. Ha az egységek egyikén cserélni kell az elemeket, ezután minden egységet az Alapbeállítás szerint újból be kell állítani. Ez azért szükséges, mivel a külső adó az üzembe helyezéskor egy biztonsági kódot küld az alapkészülékre, amelyet ennek az üzembe helyezés utáni első percben fogadni és tárolni kell. ELEMCSERE A készülékek optimális pontossága érdekében ajánlatos minden egységben az elemek rendszeres cseréje (ld. a Műszaki adatokat). Kérjük, vegyen részt az aktív környezetvédelemben, és selejtezze a kimerült elemeket az erre szolgáló gyűjtőhelyekre való leadással. KEZELŐ GOMBOK Hőmérsékletjelző állomás: A hőmérsékletjelző állomás négy egyszerűen kezelhető gombbal rendelkezik. SET gomb (kézi beállítás): Nyomja és tartsa nyomva a gombot a következő funkciók beállítási módjába való belépéshez: kijelző-kontraszt, időzóna, pontos idő vétel (RCC) be-kikapcsolás (ON/ OFF), 12-/24 órás időkijelzési forma, kézi idő-, év-, hónap-, nap és C/ F beállítás. MIN/ MAX gomb: Nyomásával átvált a maximális és minimális bel- és kültéri hőmérsékleti adatok között. Nyomásával kilép a beállító módból Nyomásával visszaállítja a tárolt minimális és maximális bel- és kültéri hőmérséklet adatokat, valamint a tárolás idejét és dátumát (az adatok az aktuális értékekre állnak vissza) + -gomb (plusz) Különböző beállítások végrehajtása "pozitív" irányban. Nyomja normál kijelzési módban a gombot a dátum-adatok kijelzése és a másodperc kijelzés közötti átváltáshoz az LCkijelző idő-szekciójában CH/ gomb (csatorna/mínusz) Különböző beállítások végrehajtása "negatív" irányban. Nyomás a különböző külső adócsatornák kijelzései közötti átváltáshoz (csak egynél több külső adó esetén). 1. Óraidő kijelzés 2. Beltéri hőmérséklet 3. Napi minimális beltéri hőmérséklet 4. Csatorna szám (Külső adó sorszáma) 5. Külső adó vétel jelző* 6. Napi minimális külső hőmérséklet 7. Napi maximális külső hőmérséklet 8. Elem kimerülés jelzés a külső adó(k)ról 9. Külső hőmérséklet 10. Napi maximális beltéri hőmérséklet 11. Elem kimerülés jelzés a hőmérsékletjelző állomáson 12. "Hét napja + nap", vagy "nap + hónap", vagy "másodperc" kijelzés 13. Idővétel szimbóluma *) Ha a külső térség jelének vétele sikeres, ez a szimbólum jelenik meg (sikertelen vételnél a szimbólum nem látható). Ilyen módon a felhasználó megtudhatja, hogy az utolsó vételi kísérlet sikeres volt-e (szimbólum: EIN/ON) vagy sikertelen volt (szimbólum AUS/OFF). Az éppen fogadott vételt a szimbólum gyors villogása jelzi. A csatorna szám (a külső érzékelő sorszáma) csak több külső adó esetén van kijelezve. A jobb áttekinthetőség kedvéért az LC kijelző három szekcióra van felosztva. Ezek az időt és dátumot, a beltéri és kültéri adatokat jelzik ki. 1. szekció - ÓRAIDŐ ÉS DÁTUM Normál módban a kijelzés: aktuális óraidő, és "a hét napja + napi dátum" A " + -" gomb egyszeri nyomására a "napi dátum + hónap", kétszeri nyomására a másodpercek jelennek meg. Egy vételi szimbólum mutatja, hogy az atomidő jelét (DCF-77-idő) az automatikus időbeállításhoz veszi-e a készülék. 2. szekció - BELTÉRI HŐMÉRSÉKLET A helyiség aktuális hőmérsékletének kijelzése A napi minimális és maximális beltéri hőmérséklet kijelzése 3. szekció - KÜLTÉRI HŐMÉRSÉKLET Az aktuális kültéri hőmérséklet kijelzése A napi minimális és maximális kültéri hőmérséklet kijelzése RÁDIÓJEL VEZÉRLÉSŰ DCF-77 IDŐ KIJELZÉSE: A rádiójel által vezérelt óraidő bázisa egy cézium-atomóra, amely a Fizikai-Műszaki Szövetségi Kutatóintézetben (Braunschweig) működik, és eltérése a pontos időtől 1 millió évenként 1 másodperc. Ezt az óraidőt DCF-77 időjellé kódolják, (77,5 khz) és egy hosszúhullámú adó a Frankfurt közeli Mainflingen-ből kb km-es körben sugározza. A hőmérsékletjelző állomás veszi ezt a jelet, dekódolja, és függetlenül a nyári vagy téli időszámítástól mindig a pontos időt mutatja. A vétel minősége erősen függ a földrajzi elhelyezkedéstől és a környező épületektől. Normál esetben Frankfurt 1500 km-es körzetében nem szoktak vételi problémák jelentkezni.

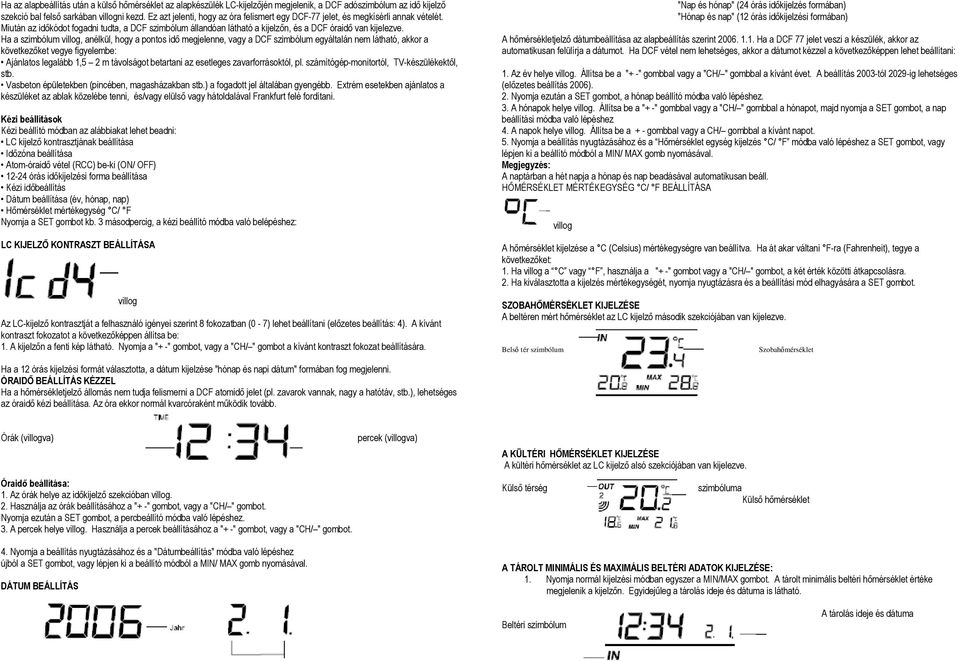

3 Ha az alapbeállítás után a külső hőmérséklet az alapkészülék LC-kijelzőjén megjelenik, a DCF adószimbólum az idő kijelző szekció bal felső sarkában villogni kezd. Ez azt jelenti, hogy az óra felismert egy DCF-77 jelet, és megkísérli annak vételét. Miután az időkódot fogadni tudta, a DCF szimbólum állandóan látható a kijelzőn, és a DCF óraidő van kijelezve. Ha a szimbólum villog, anélkül, hogy a pontos idő megjelenne, vagy a DCF szimbólum egyáltalán nem látható, akkor a következőket vegye figyelembe: Ajánlatos legalább 1,5 2 m távolságot betartani az esetleges zavarforrásoktól, pl. számítógép-monitortól, TV-készülékektől, stb. Vasbeton épületekben (pincében, magasházakban stb.) a fogadott jel általában gyengébb. Extrém esetekben ajánlatos a készüléket az ablak közelébe tenni, és/vagy elülső vagy hátoldalával Frankfurt felé fordítani. Kézi beállítások Kézi beállító módban az alábbiakat lehet beadni: LC kijelző kontrasztjának beállítása Időzóna beállítása Atom-óraidő vétel (RCC) be-ki (ON/ OFF) órás időkijelzési forma beállítása Kézi időbeállítás Dátum beállítása (év, hónap, nap) Hőmérséklet mértékegység C/ F Nyomja a SET gombot kb. 3 másodpercig, a kézi beállító módba való belépéshez: LC KIJELZŐ KONTRASZT BEÁLLÍTÁSA villog Az LC-kijelző kontrasztját a felhasználó igényei szerint 8 fokozatban (0-7) lehet beállítani (előzetes beállítás: 4). A kívánt kontraszt fokozatot a következőképpen állítsa be: 1. A kijelzőn a fenti kép látható. Nyomja a "+ -" gombot, vagy a "CH/ " gombot a kívánt kontraszt fokozat beállítására. "Nap és hónap" (24 órás időkijelzés formában) "Hónap és nap" (12 órás időkijelzési formában) A hőmérsékletjelző dátumbeállítása az alapbeállítás szerint Ha a DCF 77 jelet veszi a készülék, akkor az automatikusan felülírja a dátumot. Ha DCF vétel nem lehetséges, akkor a dátumot kézzel a következőképpen lehet beállítani: 1. Az év helye villog. Állítsa be a "+ -" gombbal vagy a "CH/ " gombbal a kívánt évet. A beállítás 2003-tól 2029-ig lehetséges (előzetes beállítás 2006). 2. Nyomja ezután a SET gombot, a hónap beállító módba való lépéshez. 3. A hónapok helye villog. Állítsa be a "+ -" gombbal vagy a "CH/ " gombbal a hónapot, majd nyomja a SET gombot, a nap beállítási módba való lépéshez 4. A napok helye villog. Állítsa be a + - gombbal vagy a CH/ gombbal a kívánt napot. 5. Nyomja a beállítás nyugtázásához és a Hőmérséklet egység kijelzés C/ F módba való lépéshez a SET gombot, vagy lépjen ki a beállító módból a MIN/ MAX gomb nyomásával. A naptárban a hét napja a hónap és nap beadásával automatikusan beáll. HŐMÉRSÉKLET MÉRTÉKEGYSÉG C/ F BEÁLLÍTÁSA villog A hőmérséklet kijelzése a C (Celsius) mértékegységre van beállítva. Ha át akar váltani F-ra (Fahrenheit), tegye a következőket: 1. Ha villog a C vagy F, használja a "+ -" gombot vagy a "CH/ " gombot, a két érték közötti átkapcsolásra. 2. Ha kiválasztotta a kijelzés mértékegységét, nyomja nyugtázásra és a beállítási mód elhagyására a SET gombot. SZOBAHŐMÉRSÉKLET KIJELZÉSE A beltéren mért hőmérséklet az LC kijelző második szekciójában van kijelezve. Belső tér szimbólum Szobahőmérséklet Ha a 12 órás kijelzési formát választotta, a dátum kijelzése "hónap és napi dátum" formában fog megjelenni. ÓRAIDŐ BEÁLLÍTÁS KÉZZEL Ha a hőmérsékletjelző állomás nem tudja felismerni a DCF atomidő jelet (pl. zavarok vannak, nagy a hatótáv, stb.), lehetséges az óraidő kézi beállítása. Az óra ekkor normál kvarcóraként működik tovább. Órák (villogva) percek (villogva) Óraidő beállítása: 1. Az órák helye az időkijelző szekcióban villog. 2. Használja az órák beállításához a "+ -" gombot, vagy a "CH/ " gombot. Nyomja ezután a SET gombot, a percbeállító módba való lépéshez. 3. A percek helye villog. Használja a percek beállításához a "+ -" gombot, vagy a "CH/ " gombot. 4. Nyomja a beállítás nyugtázásához és a "Dátumbeállítás" módba való lépéshez újból a SET gombot, vagy lépjen ki a beállító módból a MIN/ MAX gomb nyomásával. DÁTUM BEÁLLÍTÁS A KÜLTÉRI HŐMÉRSÉKLET KIJELZÉSE A kültéri hőmérséklet az LC kijelző alsó szekciójában van kijelezve. Külső térség szimbóluma Külső hőmérséklet A TÁROLT MINIMÁLIS ÉS MAXIMÁLIS BELTÉRI ADATOK KIJELZÉSE: 1. Nyomja normál kijelzési módban egyszer a MIN/MAX gombot. A tárolt minimális beltéri hőmérséklet értéke megjelenik a kijelzőn. Egyidejűleg a tárolás ideje és dátuma is látható. Beltéri szimbólum A tárolás ideje és dátuma

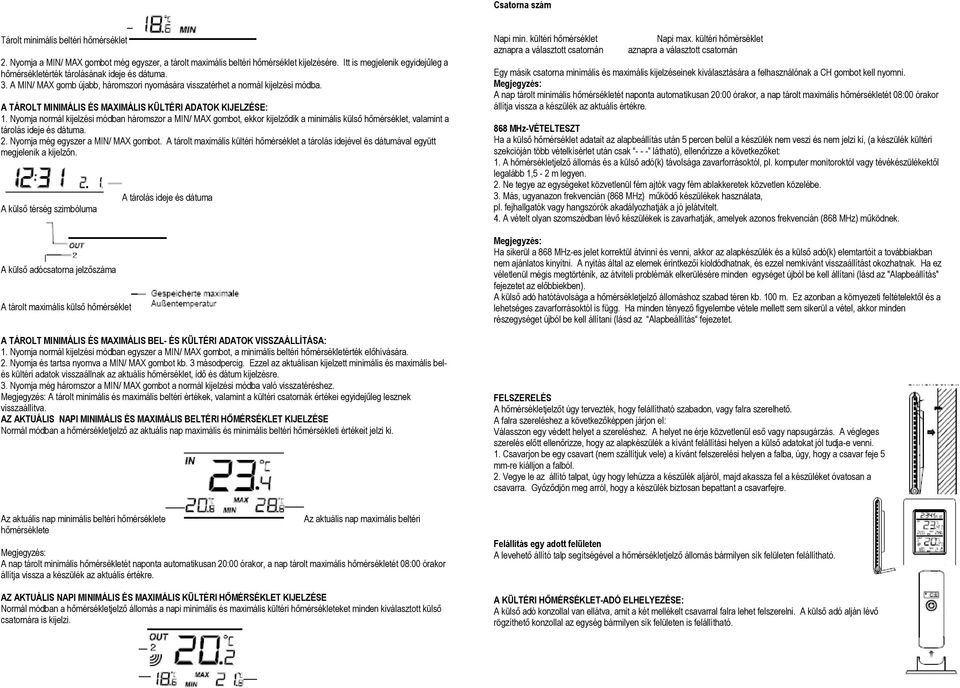

4 Csatorna szám Tárolt minimális beltéri hőmérséklet 2. Nyomja a MIN/ MAX gombot még egyszer, a tárolt maximális beltéri hőmérséklet kijelzésére. Itt is megjelenik egyidejűleg a hőmérsékletérték tárolásának ideje és dátuma. 3. A MIN/ MAX gomb újabb, háromszori nyomására visszatérhet a normál kijelzési módba. A TÁROLT MINIMÁLIS ÉS MAXIMÁLIS KÜLTÉRI ADATOK KIJELZÉSE: 1. Nyomja normál kijelzési módban háromszor a MIN/ MAX gombot, ekkor kijelződik a minimális külső hőmérséklet, valamint a tárolás ideje és dátuma. 2. Nyomja még egyszer a MIN/ MAX gombot. A tárolt maximális kültéri hőmérséklet a tárolás idejével és dátumával együtt megjelenik a kijelzőn. A külső térség szimbóluma I A külső adócsatorna jelzőszáma A tárolt maximális külső hőmérséklet A tárolás ideje és dátuma A TÁROLT MINIMÁLIS ÉS MAXIMÁLIS BEL- ÉS KÜLTÉRI ADATOK VISSZAÁLLÍTÁSA: 1. Nyomja normál kijelzési módban egyszer a MIN/ MAX gombot, a minimális beltéri hőmérsékletérték előhívására. 2. Nyomja és tartsa nyomva a MIN/ MAX gombot kb. 3 másodpercig. Ezzel az aktuálisan kijelzett minimális és maximális belés kültéri adatok visszaállnak az aktuális hőmérséklet, idő és dátum kijelzésre. 3. Nyomja még háromszor a MIN/ MAX gombot a normál kijelzési módba való visszatéréshez. A tárolt minimális és maximális beltéri értékek, valamint a kültéri csatornák értékei egyidejűleg lesznek visszaállítva. AZ AKTUÁLIS NAPI MINIMÁLIS ÉS MAXIMÁLIS BELTÉRI HŐMÉRSÉKLET KIJELZÉSE Normál módban a hőmérsékletjelző az aktuális nap maximális és minimális beltéri hőmérsékleti értékeit jelzi ki. Napi min. kültéri hőmérséklet Napi max. kültéri hőmérséklet aznapra a választott csatornán aznapra a választott csatornán Egy másik csatorna minimális és maximális kijelzéseinek kiválasztására a felhasználónak a CH gombot kell nyomni. A nap tárolt minimális hőmérsékletét naponta automatikusan 20:00 órakor, a nap tárolt maximális hőmérsékletét 08:00 órakor állítja vissza a készülék az aktuális értékre. 868 MHz-VÉTELTESZT Ha a külső hőmérséklet adatait az alapbeállítás után 5 percen belül a készülék nem veszi és nem jelzi ki, (a készülék kültéri szekcióján több vételkísérlet után csak látható), ellenőrizze a következőket: 1. A hőmérsékletjelző állomás és a külső adó(k) távolsága zavarforrásoktól, pl. komputer monitoroktól vagy tévékészülékektől legalább 1,5-2 m legyen. 2. Ne tegye az egységeket közvetlenül fém ajtók vagy fém ablakkeretek közvetlen közelébe. 3. Más, ugyanazon frekvencián (868 MHz) működő készülékek használata, pl. fejhallgatók vagy hangszórók akadályozhatják a jó jelátvitelt. 4. A vételt olyan szomszédban lévő készülékek is zavarhatják, amelyek azonos frekvencián (868 MHz) működnek. Ha sikerül a 868 MHz-es jelet korrektül átvinni és venni, akkor az alapkészülék és a külső adó(k) elemtartóit a továbbiakban nem ajánlatos kinyitni. A nyitás által az elemek érintkezői kioldódhatnak, és ezzel nemkívánt visszaállítást okozhatnak. Ha ez véletlenül mégis megtörténik, az átviteli problémák elkerülésére minden egységet újból be kell állítani (lásd az "Alapbeállítás" fejezetet az előbbiekben). A külső adó hatótávolsága a hőmérsékletjelző állomáshoz szabad téren kb. 100 m. Ez azonban a környezeti feltételektől és a lehetséges zavarforrásoktól is függ. Ha minden tényező figyelembe vétele mellett sem sikerül a vétel, akkor minden részegységet újból be kell állítani (lásd az Alapbeállítás fejezetet. FELSZERELÉS A hőmérsékletjelzőt úgy tervezték, hogy felállítható szabadon, vagy falra szerelhető. A falra szereléshez a következőképpen járjon el: Válasszon egy védett helyet a szereléshez. A helyet ne érje közvetlenül eső vagy napsugárzás. A végleges szerelés előtt ellenőrizze, hogy az alapkészülék a kívánt felállítási helyen a külső adatokat jól tudja-e venni. 1. Csavarjon be egy csavart (nem szállítjuk vele) a kívánt felszerelési helyen a falba, úgy, hogy a csavar feje 5 mm-re kiálljon a falból. 2. Vegye le az állító talpat, úgy hogy lehúzza a készülék aljáról, majd akassza fel a készüléket óvatosan a csavarra. Győződjön meg arról, hogy a készülék biztosan bepattant a csavarfejre. Az aktuális nap minimális beltéri hőmérséklete hőmérséklete Az aktuális nap maximális beltéri A nap tárolt minimális hőmérsékletét naponta automatikusan 20:00 órakor, a nap tárolt maximális hőmérsékletét 08:00 órakor állítja vissza a készülék az aktuális értékre. AZ AKTUÁLIS NAPI MINIMÁLIS ÉS MAXIMÁLIS KÜLTÉRI HŐMÉRSÉKLET KIJELZÉSE Normál módban a hőmérsékletjelző állomás a napi minimális és maximális kültéri hőmérsékleteket minden kiválasztott külső csatornára is kijelzi. Felállítás egy adott felületen A levehető állító talp segítségével a hőmérsékletjelző állomás bármilyen sík felületen felállítható. A KÜLTÉRI HŐMÉRSÉKLET-ADÓ ELHELYEZÉSE: A külső adó konzollal van ellátva, amit a két mellékelt csavarral falra lehet felszerelni. A külső adó alján lévő rögzíthető konzollal az egység bármilyen sík felületen is felállítható.

5 A falra szereléshez a következőképpen járjon el: 1. Rögzítse a konzolt a csavarok és tiplik segítségével a fal kívánt helyén. 2. Pattintsa be az adót a konzolba.. Mielőtt a külső adó(k) konzolját (konzoljait) véglegesen rögzíti, helyezze el próbaképpen az egyes egységeket a tervezett szerelési helyeken, és ellenőrizze, hogy a kültéri hőmérséklet adatok jól vehetők-e. Ha nem ez a helyzet, akkor a legtöbb esetben elég a helyek kismértékű eltolása, és ezzel a jelvétel javítása. ÁPOLÁS ÉS KARBANTARTÁS Kerülje az extrém hőmérséklet behatásokat, rezgéseket és lökéseket, amelyek a készülékeket károsítják, és téves kijelzésekhez vezethetnek. A kijelzők és készülékházak tisztítását csak puha, enyhén megnedvesített törlővel végezze. Ne használjon oldó- és súrolószereket, mert ezek tönkretehetik a kijelzőt és a házat is. Ne merítse a készülékeket vízbe. Minden egységet szereljen olyan helyre, ahol megfelelően védve vannak nedvességtől és esőtől. A gyenge teljesítményű elemeket azonnal vegye ki, hogy a kifutást és az abból eredő károsodást meggátolja. Cseréhez csak új, és az eredetivel azonos típusú elemet használjon. Javításra szoruló készülékeket a kereskedőhöz ajánlott vinni, és ott szakképzett személyzettel megnézetni. A készülékház kinyitása, valamint sajátkezű javítási kísérletek a garancia elvesztéséhez vezethetnek. Ne tegye ki a készüléket extrém és hirtelen hőmérséklet-ingadozásoknak, mert ez a kijelzések gyors változását okozhatja, ami a mérési eredmények pontosságát kedvezőtlenül befolyásolja. A gyártó vagy forgalmazó nem vállal felelősséget pontatlan kijelzésekért, vagy a következményekért, amelyek ezekből a kijelzésekből adódnak. A jelen terméket csak házi használatra tervezték, és kizárólag a hőmérséklet kijelzésére szolgál. A jelen terméket nem szabad gyógyászati célokra, vagy a nyilvánosság tájékoztatására felhasználni. A készülék műszaki adatai előzetes értesítés nélkül megváltoztathatók. A termék nem játékszer. Kérjük, tárolja a terméket úgy, hogy gyerekek ne férhessenek hozzá. A jelen használati útmutató vagy annak részei nem sokszorosíthatók a gyártó kifejezett írásbeli engedélye nélkül. R&TTE Directive 1999/5/EC A konformitási nyilatkozat összefoglalása: Ezennel kijelentjük, hogy a jelen készülék a vezetéknélküli adatátávitelre vonatkozó R&TTE 1999/5/EC direktíva főbb követelményeinek megfelel. MŰSZAKI ADATOK: Hőmérsékletmérési tartomány: Beltéren: 0ºC...+59,9ºC 0,1ºC felbontással, (32 F ,8 F 0,2 F felbontással) a kijelzés OF.L ezen a tartományon kívül. Kültéren: 39,9ºC...+59,9ºC 0,1ºC felbontással, (-39,8 F ,8 F 0,2 F felbontással) A kijelzés OF.L ezen a tartományon kívül. Beltéri hőmérséklet mérési időköz : 15 másodpercenként Külső adó adatainak vétele: 4 másodpercenként Tápellátás Hőmérsékletjelző állomás: 2 db mikroelem, IEC LR3 Külső hőmérséklet-adó: 2 db mikroelem, IEC LR3 Elem élettartam (alkáli elem ajánlott) : A hőmérsékletjelző állomáson: kb. 12 hónap A külső hőmérséklet-adón: kb. 12 hónap Méret (H x Szé x Ma): Hőmérsékletjelző állomás : 95 x 18,8 x 136 mm Külső hőmérséklet adó: 41 x 19 x 128 mm Kizárás a szavatosságból Az elektromos és elektronikus hulladék káros anyagokat tartalmaz. Ilyen hulladék kidobása a szabad természetben, vagy nem erre szolgáló gyűjtőhelyeken nagymértékben károsítja a környezetet. Kérjük, informálódjon a helyi és regionális hatóságoknál a szelektált hulladékgyűjtő helyekről.. Minden elektronikus készüléket, amely már nem használható, azonnal le kell adni újrafeldolgozás céljából. A felhasználót kérjük, hogy vegyen részt aktívan az elektromos és elektronikus hulladék gyűjtésében, újraalakításában és újrafeldolgozásában. Az ilyen jellegű hulladék ellenőrizetlen selejtezése károsítja az egészséget és a környezet minőségét. A szokásos háztartási szeméttel együtt való selejtezés tilos! Amint az a csomagoláson és a terméken is fel van tüntetve, nyomatékosan ajánljuk a használati útmutató gondos, alapos átolvasását.
