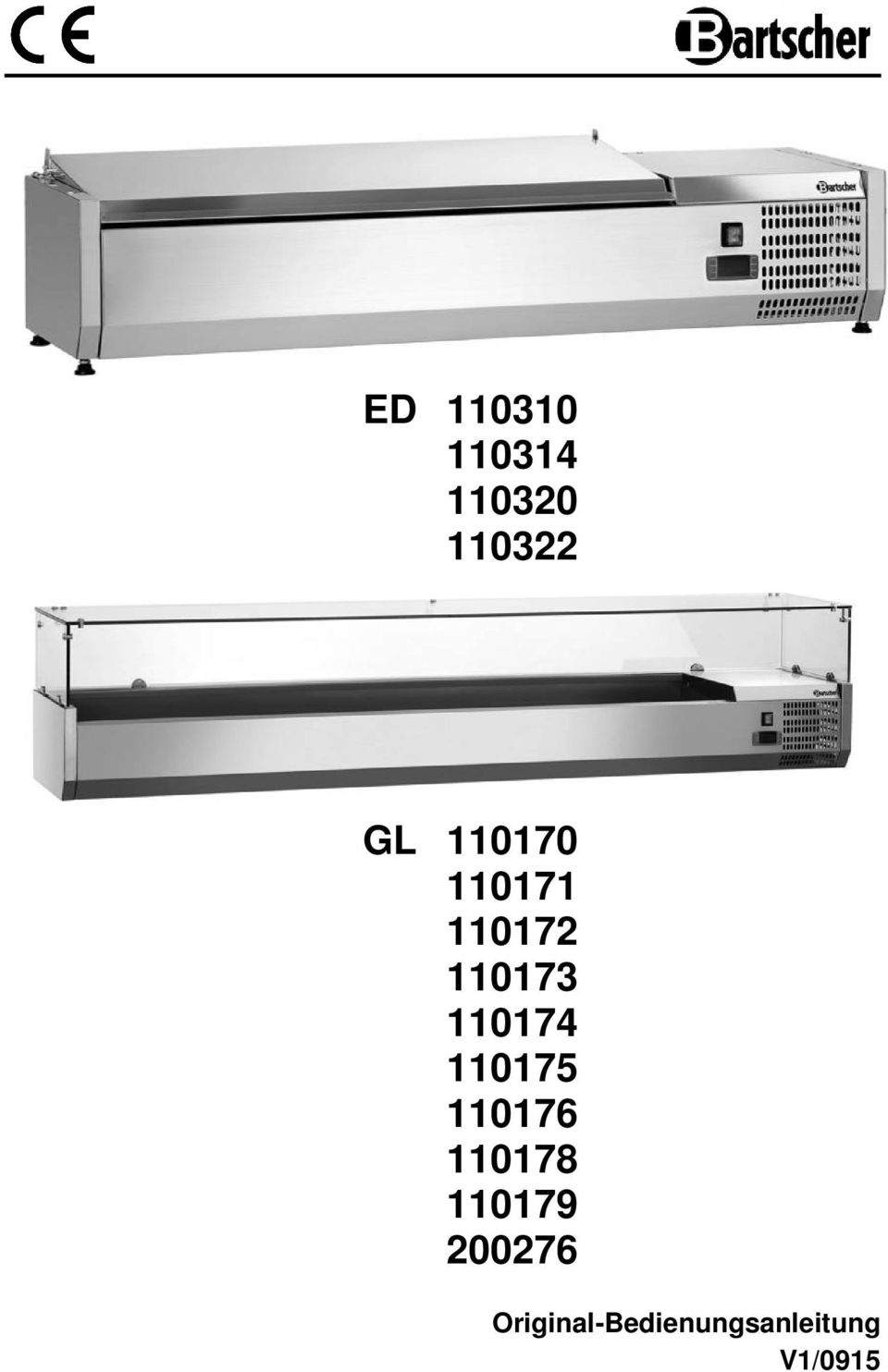

1 ED GL Original-Bedienungsanleitung V1/0915

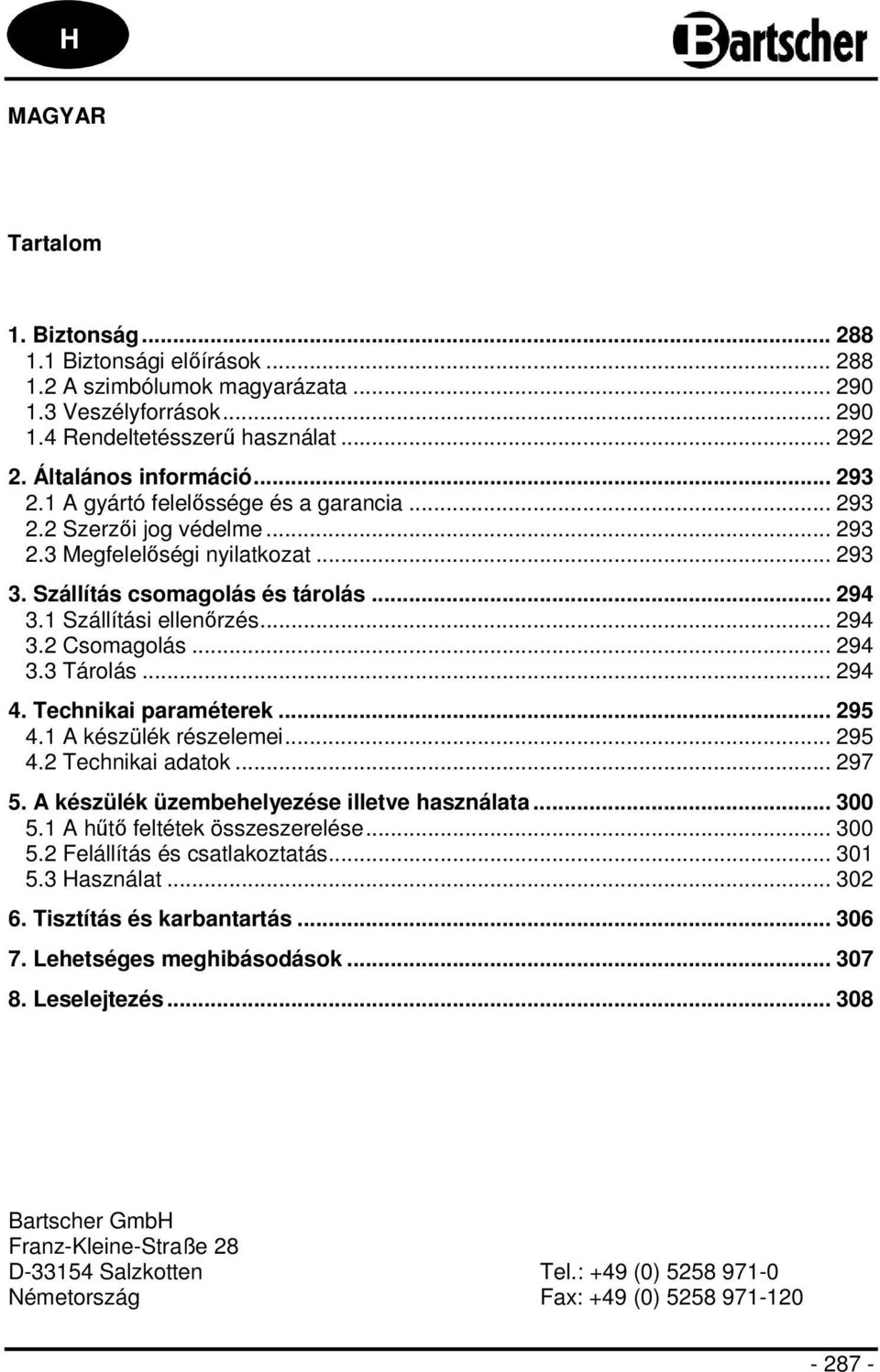

2 H MAGYAR Tartalom 1. Biztonság Biztonsági előírások A szimbólumok magyarázata Veszélyforrások Rendeltetésszerű használat Általános információ A gyártó felelőssége és a garancia Szerzői jog védelme Megfelelőségi nyilatkozat Szállítás csomagolás és tárolás Szállítási ellenőrzés Csomagolás Tárolás Technikai paraméterek A készülék részelemei Technikai adatok A készülék üzembehelyezése illetve használata A hűtő feltétek összeszerelése Felállítás és csatlakoztatás Használat Tisztítás és karbantartás Lehetséges meghibásodások Leselejtezés Bartscher GmbH Franz-Kleine-Straße 28 D Salzkotten Tel.: +49 (0) Németország Fax: +49 (0)

3 Használat előtt olvassa el a használati útmutatót, és tartsa kéznél a készülék mellett! A használati útmutató a készülék üzembehelyezésével, kezelésével valamint karbantartásával kapcsolatos információkat tartalmaz valamint fontos információval és tanáccsal szolgál a termékkel kapcsolatban. Az itt foglaltak ismerete és betartása alapvető feltétele a termék biztonságos és rendeltetésszerű üzemeltetésének. Ezenkívül felhívjuk az Önök figyelmét arra, hogy a hatályos törvények a készülék üzemeltetésére vonatkozó jogszabályait illetve a munkavédelem előírásait Önök kötelesek betartani. A használati útmutató a készülék szerves részét képezi, és a készülékkel együtt tárolandó, a célból, hogy a készüléket felszerelő, karbantartó, működtető illetve takarító személyek állandóan hozzáférhessenek. Ha a készüléket harmadik személynek adja tovább, a kezelési útmutatót is mellékelnie kell hozzá. 1. Biztonság A készülék a lehető legmodernebb technikai elvárásoknak megfelelően lett legyártva. Ennek ellenére rendeltetésével nem egyező illetve szabálytalan működtetéséből fakadó veszélyhelyzetek előfordulhatnak. A készülék felhasználói kötelesek betartani az útmutatóban leírtakat és a biztonsági tanácsokat. 1.1 Biztonsági előírások A készülék csak az esetben használható, ha a technikai állapota kifogástalan és megengedi a biztonságos üzemeltetést. A készülék fizikailag, érzékileg vagy szellemileg sérült személy, nem megfelelő tapasztalattal és/vagy nem elégséges tudással rendelkező személy nem használhatja (gyermekek sem), kivéve, ha az ilyen személy biztonságáért felelős személy felügyelete alatt található vagy az ismertette vele, hogyan kell használni a készülék. A gyermekeket felügyelni kell, hogy bizonyos legyen benne, hogy azok nem játszanak a készülék. Karbantartási munkákat csakis szakemberek végezhetnek, eredeti alkatrészek felhasználásával. Tilos önállóan végezni a karbantartási illetve javítási teendőket

4 Nem szabad olyan alkatrészeket illetve kiegészítő elemeket használni, melyeket nem ajánl a gyártó. Ez balesetveszélyes helyzetekhez vezethet, a készülék meghibásodhat, testi épségükben kárt okozhat illetve az eset halállal is végződhet, s ráadásul ez automatikusan a garancia elvesztését is jelenti. A gyártó engedélye nélkül tilos a készülék bárminemű változtatása illetve módosítása, az esetlegesen előfordulható veszélyhelyzetek elkerülése illetve a készülék optimális működésének biztosítása érdekében. Ne engedje, hogy a hálózati kábel hőforrással vagy éles küszöbökkel érintkezzen. A hálózati kábel nem lóghat le az asztalról, vagy egyéb pultról. Vigyázzon, hogy a hálózati kábelre senki ne léphessen rá, és senki ne botolhasson meg benne. Ne törje meg és ne nyomja össze a kábelt, ne kössön rá csomót és mindig teljesen csavarja le. Soha ne állítsa a készüléket vagy más tárgyakat a hálózati kábelre. A kábelt tilos szőnyegre illetve más termoizolációs anyagra fektetni. A kábelt tilos betakarni! A kábelt távol kell tartani minden olyan helyiségtől, ahol munkálatok folynak. A kábelnek tilos vízzel érintkeznie! Bizonyos időnként vizsgálja meg a hálózati kábelt, hogy nem károsodott-e. Soha ne használja a készüléket, ha a kábel károsodott. A károsodott kábel javítását biztonsági okok miatt kizárólag az ügyfélszolgálat vagy képzett villanyszerelő végezheti. A készülék nem üzemeltethető külső relével vagy távirányítóval. Üzemeltetés közben soha ne hagyja felügyelet nélkül a készüléket. Üzemelés közben ne mozgassuk, és ne borítsuk fel a készüléket. A készülék csak zárt helyiségekben használható

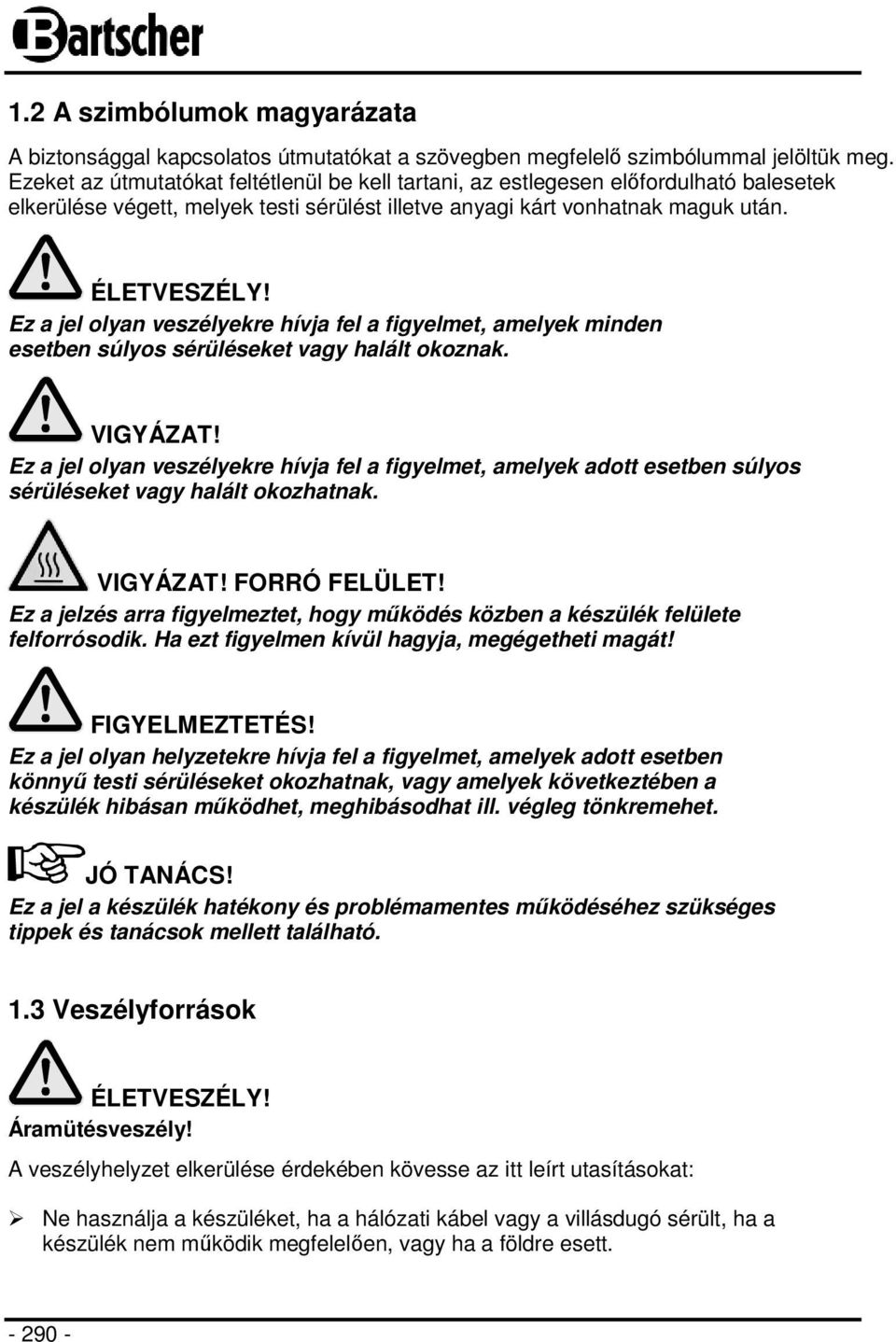

5 1.2 A szimbólumok magyarázata A biztonsággal kapcsolatos útmutatókat a szövegben megfelelő szimbólummal jelöltük meg. Ezeket az útmutatókat feltétlenül be kell tartani, az estlegesen előfordulható balesetek elkerülése végett, melyek testi sérülést illetve anyagi kárt vonhatnak maguk után. ÉLETVESZÉLY! Ez a jel olyan veszélyekre hívja fel a figyelmet, amelyek minden esetben súlyos sérüléseket vagy halált okoznak. VIGYÁZAT! Ez a jel olyan veszélyekre hívja fel a figyelmet, amelyek adott esetben súlyos sérüléseket vagy halált okozhatnak. VIGYÁZAT! FORRÓ FELÜLET! Ez a jelzés arra figyelmeztet, hogy működés közben a készülék felülete felforrósodik. Ha ezt figyelmen kívül hagyja, megégetheti magát! FIGYELMEZTETÉS! Ez a jel olyan helyzetekre hívja fel a figyelmet, amelyek adott esetben könnyű testi sérüléseket okozhatnak, vagy amelyek következtében a készülék hibásan működhet, meghibásodhat ill. végleg tönkremehet. JÓ TANÁCS! Ez a jel a készülék hatékony és problémamentes működéséhez szükséges tippek és tanácsok mellett található. 1.3 Veszélyforrások ÉLETVESZÉLY! Áramütésveszély! A veszélyhelyzet elkerülése érdekében kövesse az itt leírt utasításokat: Ne használja a készüléket, ha a hálózati kábel vagy a villásdugó sérült, ha a készülék nem működik megfelelően, vagy ha a földre esett

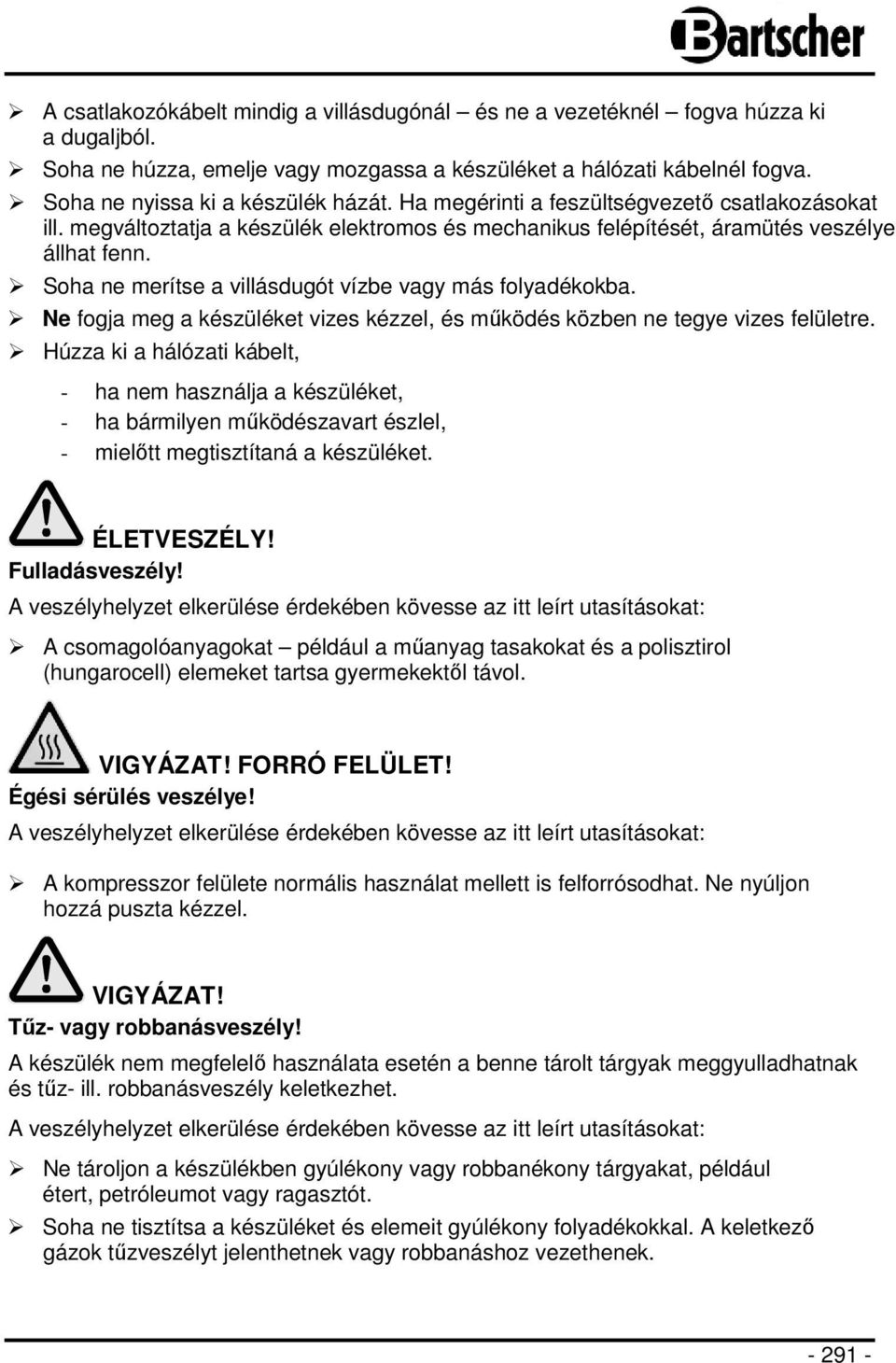

6 A csatlakozókábelt mindig a villásdugónál és ne a vezetéknél fogva húzza ki a dugaljból. Soha ne húzza, emelje vagy mozgassa a készüléket a hálózati kábelnél fogva. Soha ne nyissa ki a készülék házát. Ha megérinti a feszültségvezető csatlakozásokat ill. megváltoztatja a készülék elektromos és mechanikus felépítését, áramütés veszélye állhat fenn. Soha ne merítse a villásdugót vízbe vagy más folyadékokba. Ne fogja meg a készüléket vizes kézzel, és működés közben ne tegye vizes felületre. Húzza ki a hálózati kábelt, - ha nem használja a készüléket, - ha bármilyen működészavart észlel, - mielőtt megtisztítaná a készüléket. ÉLETVESZÉLY! Fulladásveszély! A veszélyhelyzet elkerülése érdekében kövesse az itt leírt utasításokat: A csomagolóanyagokat például a műanyag tasakokat és a polisztirol (hungarocell) elemeket tartsa gyermekektől távol. VIGYÁZAT! FORRÓ FELÜLET! Égési sérülés veszélye! A veszélyhelyzet elkerülése érdekében kövesse az itt leírt utasításokat: A kompresszor felülete normális használat mellett is felforrósodhat. Ne nyúljon hozzá puszta kézzel. VIGYÁZAT! Tűz- vagy robbanásveszély! A készülék nem megfelelő használata esetén a benne tárolt tárgyak meggyulladhatnak és tűz- ill. robbanásveszély keletkezhet. A veszélyhelyzet elkerülése érdekében kövesse az itt leírt utasításokat: Ne tároljon a készülékben gyúlékony vagy robbanékony tárgyakat, például étert, petróleumot vagy ragasztót. Soha ne tisztítsa a készüléket és elemeit gyúlékony folyadékokkal. A keletkező gázok tűzveszélyt jelenthetnek vagy robbanáshoz vezethenek

7 Ne tároljon vagy használjon ennek a készüléknek vagy más készülékeknek a közelében benzint vagy más tűzveszélyes gázokat és folyadékokat. A gázok tűzveszélyt jelenthetnek vagy robbanást okozhatnak. Ne tároljon robbanékony anyagokat, például gyúlékony hajtógázt tartalmazó spray-ket ebben a készülékben. Ne károsítsa a légkeringető rendszert. 1.4 Rendeltetésszerű használat FIGYELMEZTETÉS! Ez a készülék ipari használatra készült és csak éttermek, étkezdék, kávézók, büfék és hasonló ipari létesítmények szakszemélyzete kezelheti. A készülék csak akkor üzembiztos, ha a használati utasításnak megfelelően, rendeltetésszerűen használják. Bármilyen műszaki beavatkozást, így a készülék szerelését és karbantartását is kizárólag szakképzett ügyfélszolgálat végezheti. A hűtő feltét kizárólag megfelelő GN edényekben tárolt élelmiszerek hűtésére alkalmas. A hűtő feltét nem használható: - gyúlékony anyagok, robbanóanyagok vagy éter, alkohol, petróleum, ragasztó stb. tárolására; - gyógyszeripari készítmények vagy vérkonzerv tárolására. FIGYELMEZTETÉS! A berendezés más, nem rendeltetésszerű célra való felhasználása tilos és ezáltal nem rendeltetésszerű használatként lesz kezelve. Nem lesz helye keresetnek a gyártó illetve a gyártó által meghatalmazott személyek felé a nem rendeltetésszerű használatból eredendően keletkezett károk jóvátétele miatt. A nem rendeltetésszerű használat miatt bekövetkezett károkért a felelősség csakis a berendezést e módon üzemeltető személyt terheli

8 2. Általános információ 2.1 A gyártó felelőssége és a garancia A használati útmutatóban található információk a hatályos jogszabályok, a jelen technikai tudás valamint többéves szakmai tapasztalatunk figyelmbe vételével lettek összeállítva. A használati útmutató fordítása is a lehető leghitelesebb módon történt. Az estlegesen előfordulható, a fordításból eredendő hibákért felelősséget nem vállalhatunk. Ezért minden esetben a termékhez csatolt német nyelvű használati útmutató lesz az irányadó. Minden egyedi modellnél illetve módosított, extra felszereltséggel rendelkező berendezésnél, esetleg egy, a technikai haladásból eredendő módosított változatnál előfordulhat, hogy kezelése különbözik az itt leírtaktól. FIGYELMEZTETÉS! A készülékkel végzett bármilyen munka megkezdése különösen a használatba vétel előtt előtt alaposan tanulmányozza át a jelen használati útmutatót! A gyártó nem vállal felelősséget az olyan károkért és üzemzavarokért, amelyek az alábbiak során keletkeztek: - a kezelési és tisztítási útmutatások be nem tartása; - nem rendeltetésszerű használat; - a felhasználó által eszközölt műszaki módosítások; - nem megengedett cserealkatrészek használata. Fenntartjuk magunknak a jogot, hogy a terméket módosíthassuk, kezelési feladatainak egyszerűsítése illetve fejlesztése céljából. 2.2 Szerzői jog védelme Eme használati útmutató valamint a benne foglalt szöveg, vázlatok, fényképek és más elemek a szerzői jog által védettek. A törvényes tulajdonos írásbeli engedélyének beszerzése nélkül tilos a használati útmutató egészének illetve bármely elemének sokszorosítása bármely módon és bármely formában, valamint a felhasználása illetve kívülálló személyek felé való továbbítása. A fentiekben foglaltak megszegése esetén pénzbeli kártérítési igénnyel lépünk fel. Fenntartjuk magunknak a jogot további kártérítési igény benyújtásához. JÓ TANÁCS! A használati útmutatóban foglalt adatok, szövegrészek, rajzok, fényképek illetve más elemek a a szerzői jog illetve ipari védjegy által védettek. Minden velük való visszaélés a törvény által büntetett. 2.3 Megfelelőségi nyilatkozat A berendezés az Európai Únio hatályos előírásainak és normáinak megfelel. Eme tényt a Megfelelőségi nyilatkozat is tanúsítja. Ha szükség lenne rá, szívesen elküldjük Önöknek a Megfelelőségi nyilatkozatot

9 3. Szállítás csomagolás és tárolás 3.1 Szállítási ellenőrzés A készülék megérkezésekor haladéktalanul ellenőrizni kell, hogy a készülék és felszereltsége komplett-e és hogy nem sérült-e meg szállítás közben. Ha fény derülne szállítás következtében bekeletkezett hibára, meg kell tagadni a készülék átvételét, illetve ideiglenesen át lehet venni a készüléket. A kár tényét pontos leírással fel kell jegyezni a szállítólevélen illetve szállítási dokumentáción. Majd be kell jelenteni a kárt egy reklamáció megtétele által. A rejtett hibákat azonnal, mihelyt észre lettek véve, jelezni kell, mivel a kártérítési igényt csak a garanciális időszak fennálltáig lehet bejelenteni. 3.2 Csomagolás Kérjük ne dobja el a kartondobozt amibe a készülék volt csomagolva. Még szükség lehet rá a készülék tárolásakor, költöztetésekor illetve a szakszervizbe való szállításakor, ha esetleg meghibásodás lépne fel. A készülék üzembehelyezése előtt az összes külső illetve belső csomagolóanyagot el kell róla távolítani. JÓ TANÁCS! A csomagolás leselejtezésénél ügyelni kell a hatályos jogszabályok erre vonatkozó rendelkezéseire. Azon csomagolóanyagokat melyek újrahasznosíthatóak, újrafelhasználási folyamatnak kell alávetni. Kérjük ellenőrizze, hogy a készülék és kellékei komplettek-e. Ha felfedezné, hogy valamely alkatrész hiányzik, kérjük lépjen kapcsolatba az Ügyfélszolgálatunkkal. 3.3 Tárolás A készüléket a csomagolásban zárva kell tárolni egészen az üzembehelyezés időpontjáig, s a tárolás ideje alatt a csomagoláson feltüntetett, a tárolással és elhelyezéssel kapcsolatos utasítások szerint kell a cselekedni. A csomagot az alábbi szabályokat betartva kell tárolni: - nem szabad a szabad ég alatt tárolni, - száraz, zárt helyiségben tárolandó, portól védve, - nem szabad kitenni extrém hatásoknak, - óvni kell a napsugaraktól, - óvni kell a rázkódtatástól, - hosszabb tárolási idő esetén (három hónapon túl) rendszeresen ellenőrizni kell az összes alkatrész illetve a csomagolás állapotát, ha erre szükség lenne akkor karbantartást végezni

10 4. Technikai paraméterek 4.1 A készülék részelemei ED hűtő feltétek (nemesacél fedéllel) Nemesacél fedél 2 A GN edények hűtőkádja 3 Szellőzőnyílások 4 Digitális hőmérséklet-szabályozó 5 Főkapcsoló 6 Ház 7 Állólábak (4) 8 Keresztlécek

11 GL hűtő feltétek (üveg feltéttel) Üveg feltét 2 GN edény hűtőkád 3 Szellőzőnyílások 4 Digitális hőmérséklet-szabályozó 5 Főkapcsoló 6 Ház 7 Állólábak (4) 8 Keresztlécek

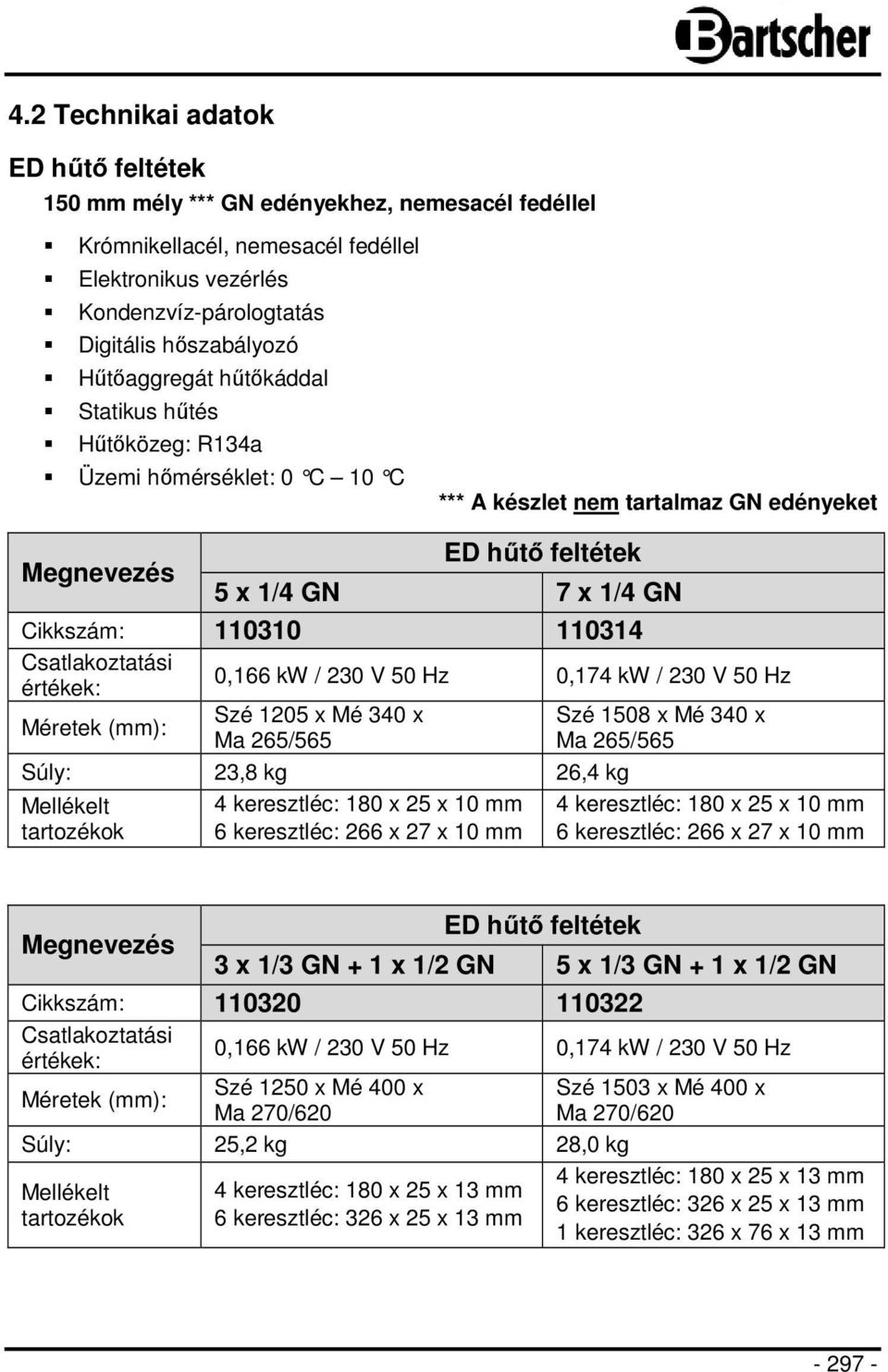

12 4.2 Technikai adatok ED hűtő feltétek 150 mm mély *** GN edényekhez, nemesacél fedéllel Krómnikellacél, nemesacél fedéllel Elektronikus vezérlés Kondenzvíz-párologtatás Digitális hőszabályozó Hűtőaggregát hűtőkáddal Statikus hűtés Hűtőközeg: R134a Üzemi hőmérséklet: 0 C 10 C Megnevezés *** A készlet nem tartalmaz GN edényeket ED hűtő feltétek 5 x 1/4 GN 7 x 1/4 GN Cikkszám: Csatlakoztatási értékek: Méretek (mm): 0,166 kw / 230 V 50 Hz 0,174 kw / 230 V 50 Hz Szé 1205 x Mé 340 x Ma 265/565 Súly: 23,8 kg 26,4 kg Mellékelt tartozékok 4 keresztléc: 180 x 25 x 10 mm 6 keresztléc: 266 x 27 x 10 mm Szé 1508 x Mé 340 x Ma 265/565 4 keresztléc: 180 x 25 x 10 mm 6 keresztléc: 266 x 27 x 10 mm Megnevezés ED hűtő feltétek 3 x 1/3 GN + 1 x 1/2 GN 5 x 1/3 GN + 1 x 1/2 GN Cikkszám: Csatlakoztatási értékek: Méretek (mm): 0,166 kw / 230 V 50 Hz 0,174 kw / 230 V 50 Hz Szé 1250 x Mé 400 x Ma 270/620 Súly: 25,2 kg 28,0 kg Mellékelt tartozékok 4 keresztléc: 180 x 25 x 13 mm 6 keresztléc: 326 x 25 x 13 mm Szé 1503 x Mé 400 x Ma 270/620 4 keresztléc: 180 x 25 x 13 mm 6 keresztléc: 326 x 25 x 13 mm 1 keresztléc: 326 x 76 x 13 mm

13 GL hűtő feltétek 100 mm mély *** GN edényekhez, üveg feltéttel Krómnikkelacél ház, üveg feltét Elektronikus vezérlés Kondenzvíz-párologtatás Digitális hőszabályozó Hűtőaggregát hűtőkáddal Statikus hűtés Hűtőközeg: R134a Üzemi hőmérséklet: 0 C 10 C *** A készlet nem tartalmaz GN edényeket Megnevezés GL4 5 x 1/4 GN GL4 hűtő feltétek Cikkszám: Csatlakoztatási értékek: GL4 6 x 1/4 GN 0,166 kw / 230 V 50 Hz 0,194 kw / 230 V 50 Hz Méretek (mm): Sz 1200 x Mé 330 x Ma 450 Szé 1400 x Mé 330 x Ma 450 Súly: 35,0 kg 38,0 kg Mellékelt tartozékok: 1 keresztléc: 264 x 42 x 13 mm 4 keresztléc: 181 x 25 x 13 mm 4 keresztléc: 264 x 25 x 13 mm 1 keresztléc: 264 x 78 x 13 mm 4 keresztléc: 181 x 25 x 13 mm 5 keresztléc: 264 x 25 x 13 mm Megnevezés GL4 7 x 1/4 GN GL4 hűtő feltétek Cikkszám: Csatlakoztatási értékek: GL4 8 x 1/4 GN 0,174 kw / 230 V 50 Hz 0,180 kw / 230 V 50 Hz Méretek (mm): Szé 1500 x Mé 330 x Ma 450 Szé 1800 x Mé 330 x Ma 450 Súly: 41,0 kg 48,0 kg Mellékelt tartozékok: 4 keresztléc: 181 x 25 x 13 mm 5 keresztléc: 264 x 25 x 13 mm 4 keresztléc: 181 x 25 x 13 mm 8 keresztléc: 264 x 25 x 13 mm

14 Megnevezés GL4 10 x 1/4 GN Cikkszám: Csatlakoztatási értékek: 0,194 kw / 230 V 50 Hz Méretek (mm): Szé 2200 x Mé 330 x Ma 450 GL4 hűtő feltét Súly: Mellékelt tartozékok: 53,0 kg 4 keresztléc: 181 x 25 x 13 mm 10 keresztléc: 264 x 25 x 13 mm Megnevezés GL3 3 x 1/3 + 1 x 1/2 GN GL3 hűtő feltétek Cikkszám: Csatlakoztatási értékek: GL3 5 x 1/3 + 1 x 1/2 GN 0,166 kw / 230 V 50 Hz 0,174 kw / 230 V 50 Hz Méretek (mm): Szé 1200 x Mé 380 x Ma 450 Szé 1500 x Mé 380 x Ma 450 Súly: 38,0 kg 43,0 kg Mellékelt tartozékok: 4 keresztléc: 180 x 25 x 13 mm 5 keresztléc: 326 x 25 x 13 mm 4 keresztléc: 180 x 25 x 13 mm 5 keresztléc: 326 x 25 x 13 mm Megnevezés GL3 8 x 1/3 GN GL3 hűtő feltétek Cikkszám: Csatlakoztatási értékek: GL3 9 x 1/3 GN 0,180 kw / 230 V 50 Hz 0,194 kw / 230 V 50 Hz Méretek (mm): Szé 1800 x Mé 380 x Ma 450 Szé 2000 x Mé 380 x Ma 450 Súly: 50,0 kg 53,0 kg Mellékelt tartozékok: 4 keresztléc: 180 x 25 x 13 mm 8 keresztléc: 326 x 25 x 13 mm 4 keresztléc: 180 x 25 x 13 mm 9 keresztléc: 326 x 25 x 13 mm

15 Megnevezés GL3 9x 1/3 GN Cikkszám: Csatlakoztatási értékek: 0,212 kw / 230 V 50 Hz GL3 hűtő feltét Méretek (mm): Szé 2102 x Mé 400 x Ma Súly: Mellékelt tartozékok: 55,0 kg 1 keresztléc: 326 x 66 x 14 mm 4 keresztléc: 182 x 25 x 14 mm 9 keresztléc: 326 x 25 x 14 mm 5. A készülék üzembehelyezése illetve használata 5.1 A hűtő feltétek összeszerelése Csomagolja ki a készüléket és távolítsa el az egész csomagolóanyagot. Az ED (nemesacél fedeles) hűtő feltéteket gyárilag szereltük össze, ezért tisztítás és felállítás után azonnal üzembe vehetők a kívánt helyen. A GL hűtő feltétek üveg feltétét darabokban, egyesével csomagolva szállítjuk, ezért kicsomagolás után a hűtő feltétet össze kell szerelni. Ellenőrizze, hogy a készülék minden eleme megtalálható-e a csomagban. A hűtő feltét részei (ld. a 301. oldali ábrát) Megnevezés Mennyiség Megnevezés Mennyiség 1 Üvegtartó foglalat 6 db 7 Jobb oldali üveglap 1 db 2 Az üvegtartó foglalathoz tartozó csavar 12 db 8 Üveglaptartó sarok 7 db 3 Menetes csavar 6 db 9 Hengeres csavar 14 db 4 Bal oldali üveglap 1 db 10 Gumigyűrű 14 db 5 Felső üveglap 1 db 11 Zárócsavar 14 db 6 Hátsó üveglap 1 db 12 A hűtő feltét borítása 1 db JÓ TANÁCS! Javasoljuk, hogy a hűtő feltét összeszerelését két fő végezze!

16 Kezdje a szerelést az üvegtartó foglalatokkal (1): rögzítse a 2-2 bal, jobb és hátsó üvegtartó foglalatot a hűtő feltét borítására. Használja az üvegtartó foglalathoz tartozó csavarokat (2). 2. Csúsztassa a bal (4), jobb (7) és hátsó (6) üveglapot a felszerelt üvegtartó foglalatokba (1). Húzza szorosra az üvegtartó foglalatok menetes csavarjait (3). Ne húzza túl szorosra a csavarokat, mert az üveglap eltörhet! 3. Rögzítsen 2-2 üvegtartó sarkot (8) a bal (4), jobb (7) és hátsó (6) üveglapok sarkaira, majd 1 sarkot (8) a hátsó üveglap közepére a csomagban található hengeres csavarok (9), gumigyűrűk (10) és zárócsavarok (11) segítségével. 4. Tegye a felső üveglapot (5) a jobb oldali (7), bal oldali (4) és hátsó (6) üveglapra, majd csavarozza a jobb oldali, bal oldali és hátsó sarkokra. 5. Ellenőrizze, hogy minden üveglap szilárdan a helyén van-e. 5.2 Felállítás és csatlakoztatás Felállítás Állítsa a készüléket sima, biztos felületre, amely elbírja a készülék és a benne tárolt élelmiszer súlyát. Soha ne állítsa a készüléket gyúlékony felületre. Soha ne állítsa fel a készüléket vizes vagy nedves környezetben. A kompresszor meghibásodásának elkerülése érdekében felállítás vagy szállítás közben ne döntse meg a készüléket 45 -nál nagyobb s zögben

17 Ne állítsa a készüléket nyitott tűzhelyek, elektromos kályhák, fűtőtestek vagy más hőforrások pl. közvetlen napfény közelébe. A meleg károsíthatja a készülék külső felületét, befolyásolhatja a hűtőteljesítményt és növelheti az energiafelhasználást. A készüléket úgy állítsa fel, hogy elegendő levegő keringhessen körülötte. Hagyjon legalább 10 cm szabad helyet a készülék hátoldala és oldalai ill. a falak és más tárgyak között. Az ED hűtővitrinek teteje és a szekrények, polcok stb. között hagyjon annyi távolságot, hogy az acélfedelet akadálytalanul fel lehessen nyitni. A készülék elülső (kiszolgáló) oldalánál hagyjon elegendő helyet a kiszolgáló személyzet számára. Soha ne fedje le vagy takarja el a hűtőegység előtt, mögött és a hűtőegység oldalán található szellőzőnyílásokat. A készüléket úgy állítsa fel, hogy a villásdugó könnyen hozzáférhető legyen, így szükség esetén gyorsan áramtalaníthatja a készüléket. Ha a kívánt helyen felállította a készüléket, vízszintezze az állólábak segítségével ehhez csavarja kifelé vagy befelé a lábakat. Üzembe vétel előtt húzza le a készülékről a védőfóliát. FIGYELMEZTETÉS! Soha ne távolítsa el a készülék típustábláját és a biztonsági tanácsokat. Csatlakoztatás ÉLETVESZÉLY! Áramütésveszély! Nem megfelelő telepítés esetén a készülék sérüléseket okozhat! Telepítés előtt hasonlítsa össze a helyi elektromos hálózat adatait a készülék műszaki adataival (ld. a típustáblát). A készüléket kizárólag akkor csatlakoztassa, ha az adatok pontosan megegyeznek! A készülék kizárólag megfelően telepített, védőkapcsolóval ellátott szimpla földelt dugaljba kötve üzemeltethető. Az áramkör legalább 16A-rel legyen biztosítva. A készüléket csak fali csatlakoztatóba szabad bekötni, elosztók és hosszabbítók használata tilos. 5.3 Használat A készülék előkészítése és üzembevétele Kicsomagolás után, de még a csatlakoztatás előtt tisztítsa meg a hűtő feltétet. Tartsa be a 6 Tisztítás és karbantartás fejezetben leírtakat. Vegye üzembe a hűtő feltétet (egyelőre élelmiszer nélkül). Tartsa be a használati útmutató alábbi fejezeteiben ismertetett lépéseket. Csatlakoztassa a készüléket földelt szimpla dugaljhoz.

18 Kapcsolja be a készüléket: tolja az I (BE) helyzetbe a készülék elülső oldalán található főkapcsolót. Ekkor kigyullad a kapcsolóba épített zöld hálózati kontrollfény, a digitális kijelzőn pedig megjelenik az aktuális hőmérsékleti érték. Az élelmiszert a megfelelő GN edényekben csak akkor teheti a készülék hűtőkádjába, ha a készülék elérte a kívánt hőmérsékletet. Digitális hőszabályozó A készülék gyári alapbeállításokkal működik, amelyek kb. 0 C 10 C közötti üzemi hőmérsékletnek felelnek meg. Normális működés esetén a digitális kijelző a készülék belsejének pillanatnyi hőmérsékletét mutatja. Nyomógombok AUX Funkciók A hőmérsékleti beállítás megmutatása, programozó üzemmódban a paraméterek kiválasztása vagy egy folyamat jóváhagyása A kézi leolvasztás bekapcsolása Programozó üzemmódban a paraméterek kódjainak kiválasztása, a kijelzett érték növelése Programozó üzemmódban a paraméterek kódjainak kiválasztása, a kijelzett érték csökkentése Billentyűkombinációk Egyes funkciókat több gomb egyidejű megnyomásával aktiválhat vagy deaktiválhat. + A gombok lezárása ill. a zár feloldása: - a lezáráshoz tartsa nyomva mindkét gombot legalább 3 másodpercig, amíg a kijelzőn meg nem jelenik az OFF felirat; - a zár feloldásához tartsa nyomva mindkét gombot legalább 3 másodpercig, amíg a kijelzőn meg nem jelenik az ON felirat. + Belépés a programozó üzemmódba: - tartsa nyomva mindkét gombot 3 másodpercig. Amikor a vagy az LED villogni kezd, megváltoztathatja a beállításokat. + Visszatérés az előző kijelzéshez: - nyomja meg ezeket a gombokat, hogy kilépjen a programozó üzemmódból és visszatérjen az előző kijelzéshez (a készülék belső hőmérsékletéhez)

19 LED-kijelzések A digitális kijelzőn található LED lámpák az egyes funkciók aktiválási állapotát mutatják: LED Aktiválási állapot világít villog világít villog világít villog világít villog Jelentés A kompresszor aktív Késés során Aktív leolvasztás A leolvasztás késése A hőmérsékletegység kijelzése Programozó üzemmódban A hőmérsékletegység kijelzése Programozó üzemmódban Az üzemi hőmérséklet kijelzése a hőmérséklet ellenőrzéséhez nyomja meg röviden a gombot; ha vissza kíván térni az előző kijelzéshez, nyomja meg ismét a gombot, vagy várjon 5 másodpercet. Az üzemi hőmérséklet megváltoztatása nyomja meg és legalább 3 másodpercig tartsa nyomva a gombot; a készülék kijelzi a hőmérsékletet és a digitális kijelzőn villogni kezd a vagy az LED kijelzés; növelje vagy csökkentse a hőmérsékleti értéket a vagy a gombokkal, amíg a kijelzőn meg nem jelenik a kívánt érték; az új hőmérsékleti értéket a gombbal hagyja jóvá, vagy várjon 10 másodpercig ezután a készülék automatikusan menti a beállítást. JÓ TANÁCS! Ha más funkciókat is be akar állítani, vagy más paramétereket kíván megváltoztatni, olvassa el a mellékelt hőmérséklet-programozási leírást, vagy kérje meg a szervizelőt, hogy változtassa meg a beállításokat. A készülék kikapcsolása Ha már nem használja a készüléket, tolja a főkapcsolót a (KI) helyzetbe, majd áramtalanítsa (húzza ki a villásdugót!)

20 Leolvasztás Automatikus leolvasztás A készülék 24 óra leforgása alatt 4 alkalommal végez automatikus leolvasztást. Az időkapcsoló óra az első bekapcsolás pillanatában lép működésbe. Ha meg szeretné változtatni az automatikus leolvasztási fázisok időpontját, tartsa nyomva legalább 2 másodpercig a gombot. A digitális kijelzőn megjelenik a kijelzés. Ekkor azonnal megindul a leolvasztási folyamat. A következő leolvasztásra 6 órával később kerül sor. Kézi leolvasztás Az automatikus leolvasztás mellett bármikor aktiválhatja a kézi leolvasztást is. Ehhez legalább 2 másodpercig tartsa nyomva a gombot. Ekkor a készülék megkezdi a leolvasztást. A kijelzőn láthatóvá válik a jelzés. Felhasználói tanácsok A hűtő feltétet csak akkor töltse fel, ha a készülék lehűlt és a kijelző a kívánt hőmérsékletet mutatja. A megfelelően előkészített élelmiszert csak a megengedett GN edényekben teheti a készülékbe (ld fejezet: Műszaki adatok). Ne tegyen meleg ételeket a hűtő feltétbe. Először mindig hűtse szobahőmérsékletre az ételeket. Tegye a GN edényekbe töltött ételeket az erre szolgáló hűtőkádba. Szükség esetén használja a csomagban található keresztléceket ezekkel tarthatja fent a GN edényeket. Ha el akarja kerülni, hogy a hűtőszekrényben nemkívánatos szagok képződjenek, tartsa be az egyes élelmiszerek esetében ajánlott maximális tárolási időt. Ha a hűtőkád alján kondenzvíz gyűlne fel, puha, száraz ruhával törölje fel. Áramszünet vagy a villásdugó kihúzása után várjon legalább 5 percet, mielőtt újra csatlakoztatná a készüléket. Az acélfedeles készülékek esetén tartsa be az alábbi tanácsokat: A hűtővitrin feltöltése után tegye fel az acélfedelet. A hűtőlevegő kiszökésének megakadályozása érdekében lehetőleg minél rövidebb időre és minél ritkábban nyissa fel a fedelet. Hirtelen áramkimaradás esetén ne nyissa ki a készülék fedelét, hogy csökkentse a hűtőlevegő-veszteséget

21 6. Tisztítás és karbantartás FIGYELMEZTETÉS! Tisztítás előtt áramtalanítsa a készüléket (húzza ki a csatlakozókábelt). A készüléket nem érheti közvetlen vízsugár. Ne használjon magasnyomású vízsugarat a készülék mosásához! Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. Rendszeres tisztítás a kezelő személyzet feladata o Higiéniai és működési okokból rendszeresen tisztítsa meg a készüléket. o Tisztítás előtt vegye ki a készülékből az ételeket, és a tisztítás idejére tegye hűtőszekrénybe, hogy ne romoljanak meg. o Soha ne használjon agresszív tisztítószereket, pl. súrolóport, alkoholtartalmú tisztítószereket, hígítókat, mert ezek károsíthatják a készülék külső felületét. Tartozékok o Vegye ki a készülékből a GN edényeket és a keresztléceket, és alaposan mossa el őket meleg vízben, élelmiszerrel érintkező felület tisztításához használható tisztítószerrel. Tiszta vízzel öblítse el a megmosott tartozékokat. A tartozékok mosogatógépben is moshatók. Hűtő feltét o A nemesacél fedél belső oldalát és a hűtőkádat puha, nedves ruhával mossa, majd tiszta vízzel törölje át. Gondosan törölje szárazra a megtisztított felületeket. o Helyezze vissza a fedelet, majd mossa le a hűtő feltét külsejét nedves, puha ruhával. Szükség esetén használjon kímélő tisztítószert. o Tisztítás után puha, száraz ruhával törölje szárazra és fényezze ki a megtisztított felületeket. Rendszeres karbantartás kizárólag képzett szakember végezheti o A készülék megfelelő teljesítményének fenntartása érdekében a kondenzátort rendszeresen (hetente egyszer) meg kell tisztítani. o A kondenzátoregységhez csak úgy férhet hozzá, ha speciális szerszámmal kicsavarja a borítás rögzítőcsavarjait. o A kondenzátort porszívóval tisztítsa, vagy puha szőrű ecsettel óvatosan törölje ki a kondenzátor bordái közötti teret

22 o Ne használjon kemény tárgyakat vagy fém szerszámokat, mert ezek kárt tehetnek a kondenzátor bordázatában. o A tisztítás után szerelje vissza a levett borítást. o Ellenőrizze, hogy a hőérzékelő és a hőszabályozó kifogástalanul működik-e. o Győződjön meg arról, hogy az elektromos csatlakozások nem lazultak-e meg. Ha hosszabb ideig nem használja a hűtő feltétet: - tolja a főkapcsolót a O (KI) helyzetbe, majd áramtalanítsa (húzza ki a csatlakozókábelt); - vegyen ki minden élelmiszert a készülékből; - tisztítsa meg a készüléket a Tisztítás és karbantartás fejzetben leírtaknak megfelelően, majd gondosan törölje szárazra a megtisztított felületeket. Hagyja nyitva egy darabig a fedelet, hogy a készülék jól kiszáradhasson; - tárolja a készüléket lezárt állapotban tiszta, száraz, fagymentes, napvédett helyen, gyermekektől távolt. A tárolás során ne tegyen nehéz tárgyakat a készülékre. 7. Lehetséges meghibásodások Hibás működés esetén kapcsolja ki a készüléket a főkapcsolóval, majd azonnal áramtalanítsa (húzza ki a villásdugót!). Ezután olvassa el az alábbi táblázatot, amelyből megtudhatja, hogy elháríthatja-e az üzemzavart, és csak ezután lépjen kapcsolatba az ügyfélszolgálattal vagy az eladóval. Üzemzavar Oka Elhárítása A készülék nem hűt A hűtőegység teljesítménye nem kielégítő A készülék nincs bekapcsolva. Nincs áramfeszültség. Túl magas a környezeti hőmérséklet. Rossz a légkeringés a készülék körül. Túl kevés a hűtőközeg. A kondenzátor bepiszkolódott. Kapcsolja be a készüléket a főkapcsolóval. Ellenőrizze a villásdugót, a dugaljakat, a biztosítékokat és az áramellátás meglétét. Szellőztesse a helyiséget vagy a hőforrásoktól távol állítsa fel a készüléket. Vigye messzebb a készüléket a faltól vagy más tárgyaktól. Lépjen kapcsolatba az eladóval. Tisztíttassa meg a kondenzátort

23 Üzemzavar Oka Elhárítása A hűtőegység nem kapcsol le. A készülék zajosan működik. A hőérzékelő meghibásodott A hőszabályozó meghibásodott. A készülék túl közel van a falakhoz vagy más tárgyakhoz Ha nem sikerül elhárítania az üzemzavart: - ne nyissa ki a házat, - értesítse az ügyfélszolgálatot vagy lépjen kapcsolatba az eladóval és számoljon be: 8. Leselejtezés Elhasznált készülék Lépjen kapcsolatba az eladóval. Lépjen kapcsolatba az eladóval. az üzemzavar típusáról; a cikkszámot és a sorozatszámot, amiket a készülék hátoldalán található típustábláról olvashat le. Vigye messzebb a készüléket a faltól vagy más tárgyaktól Miután az üzemeltetése befejeződött, az elhasznált készüléket le kell selejtezni a helyi jogszabályok által meghatározott módon. E célból kérjük, lépjen kapcsolatba egy erre szakosodott céggel illetve az Önkormányzat illetékes hivatalával. VIGYÁZAT! Az esetlegesen előfordulható visszaélések és az általuk okozott károk elkerülése érdekében a leselejtezés előtt gondoskodni kell arról, hogy a termék használhatatlan legyen. E célból áramtalanítani kell a készüléket, elvágva a bekötőkábelt. FIGYELMEZTETÉS! Leselejtezésnél a hatályos jogszabályoknak megfelelően kell cselekedni. Bartscher GmbH Franz-Kleine-Straße 28 D Salzkotten Tel.: +49 (0) Németország Fax: +49 (0)
