Kiadás: MOVI-SWITCH Üzemeltetési utasítás / HU

Átírás

1 Kiadás: MOVI-SWITCH Üzemeltetési utasítás / HU

2

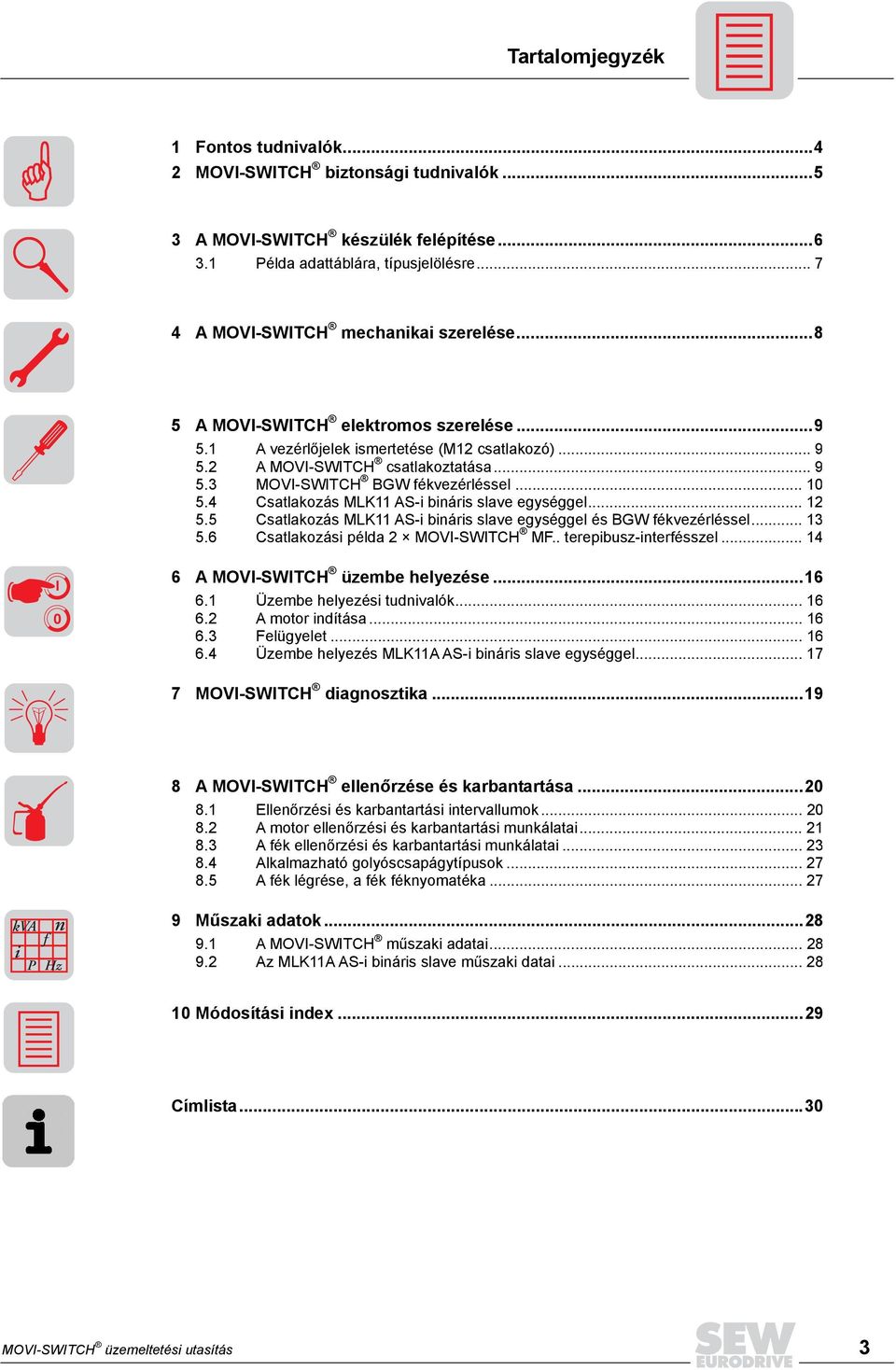

3 Tartalomjegyzék 1 Fontos tudnivalók...4 MOVI-SWITCH biztonsági tudnivalók...5 A MOVI-SWITCH készülék felépítése Példa adattáblára, típusjelölésre A MOVI-SWITCH mechanikai szerelése A MOVI-SWITCH elektromos szerelése A vezérlőjelek ismertetése (M1 csatlakozó) A MOVI-SWITCH csatlakoztatása MOVI-SWITCH BGW fékvezérléssel Csatlakozás MLK11 AS-i bináris slave egységgel Csatlakozás MLK11 AS-i bináris slave egységgel és BGW fékvezérléssel Csatlakozási példa MOVI-SWITCH MF.. terepibusz-interfésszel I 0 6 A MOVI-SWITCH üzembe helyezése Üzembe helyezési tudnivalók A motor indítása Felügyelet Üzembe helyezés MLK11A AS-i bináris slave egységgel MOVI-SWITCH diagnosztika...19 kva i P f n Hz 8 A MOVI-SWITCH ellenőrzése és karbantartása Ellenőrzési és karbantartási intervallumok A motor ellenőrzési és karbantartási munkálatai A fék ellenőrzési és karbantartási munkálatai Alkalmazható golyóscsapágytípusok A fék légrése, a fék féknyomatéka Műszaki adatok A MOVI-SWITCH műszaki adatai Az MLK11A AS-i bináris slave műszaki datai Módosítási index...9 Címlista...0 MOVI-SWITCH üzemeltetési utasítás

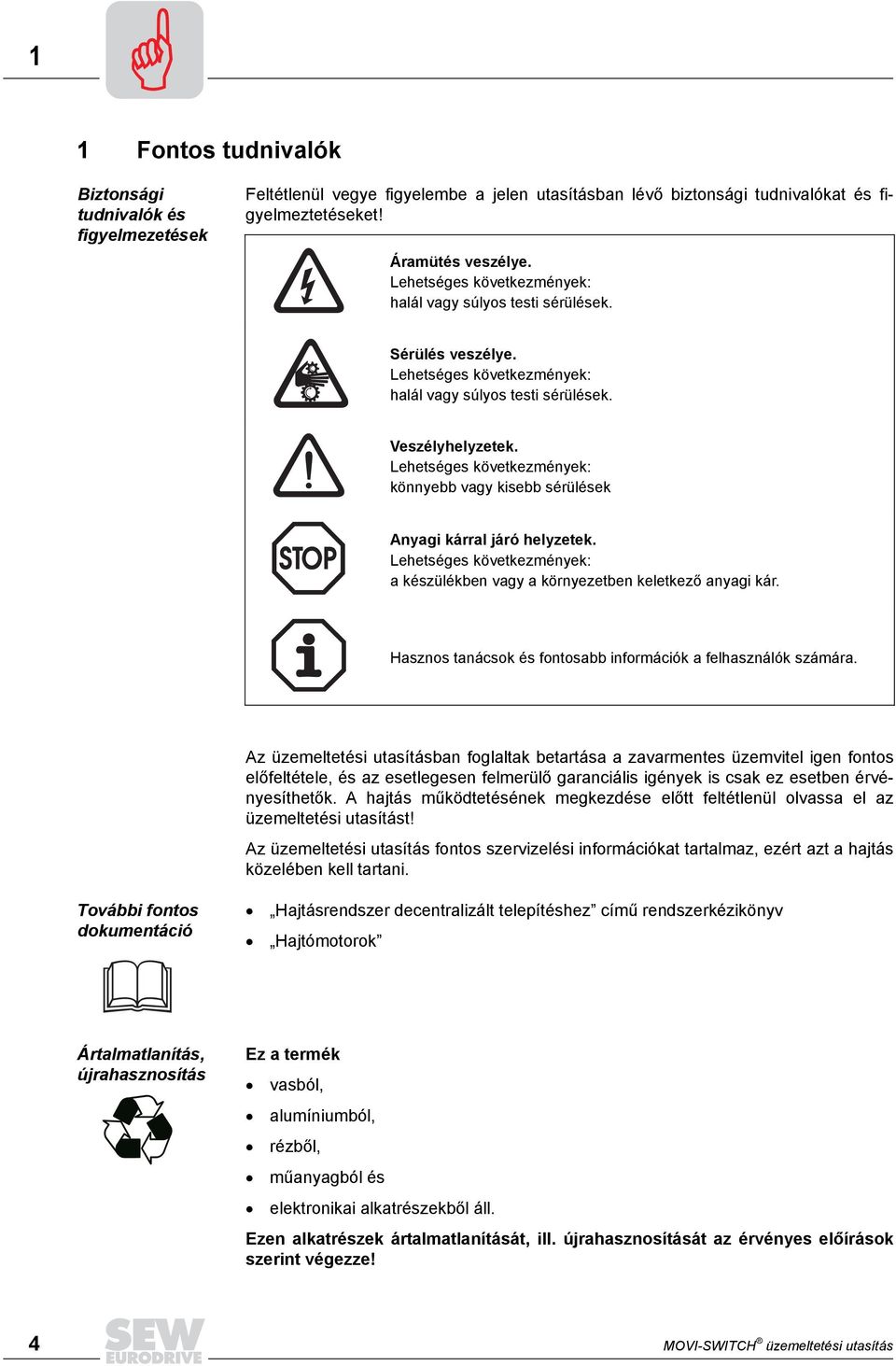

4 1 1 Fontos tudnivalók Biztonsági tudnivalók és figyelmezetések Feltétlenül vegye figyelembe a jelen utasításban lévő biztonsági tudnivalókat és figyelmeztetéseket! Áramütés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Sérülés veszélye. Lehetséges következmények: halál vagy súlyos testi sérülések. Veszélyhelyzetek. Lehetséges következmények: könnyebb vagy kisebb sérülések Anyagi kárral járó helyzetek. Lehetséges következmények: a készülékben vagy a környezetben keletkező anyagi kár. Hasznos tanácsok és fontosabb információk a felhasználók számára. Az üzemeltetési utasításban foglaltak betartása a zavarmentes üzemvitel igen fontos előfeltétele, és az esetlegesen felmerülő garanciális igények is csak ez esetben érvényesíthetők. A hajtás működtetésének megkezdése előtt feltétlenül olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizelési információkat tartalmaz, ezért azt a hajtás közelében kell tartani. További fontos dokumentáció Hajtásrendszer decentralizált telepítéshez című rendszerkézikönyv Hajtómotorok Ártalmatlanítás, újrahasznosítás Ez a termék vasból, alumíniumból, rézből, műanyagból és elektronikai alkatrészekből áll. Ezen alkatrészek ártalmatlanítását, ill. újrahasznosítását az érvényes előírások szerint végezze! 4 MOVI-SWITCH üzemeltetési utasítás

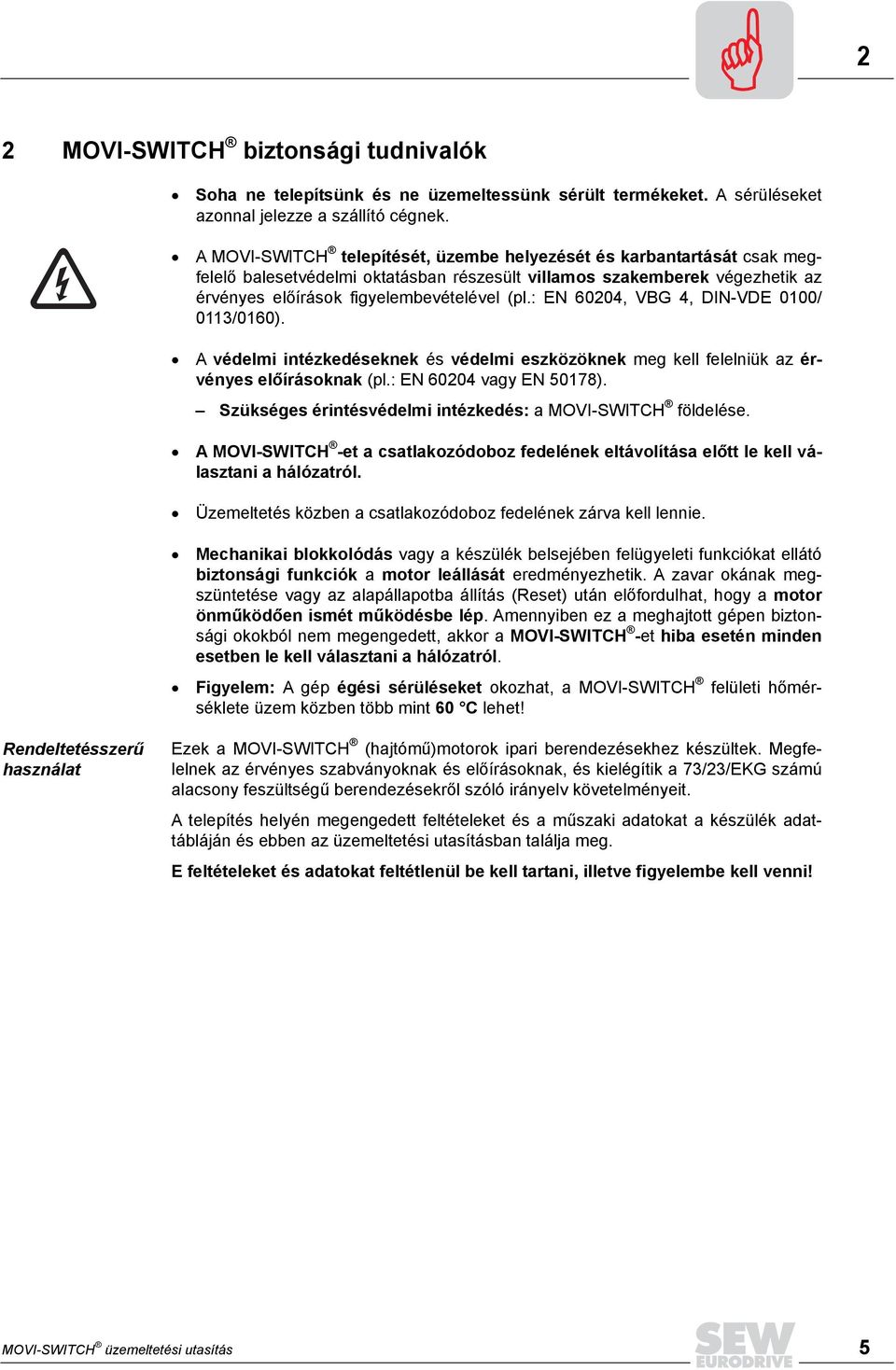

5 MOVI-SWITCH biztonsági tudnivalók Soha ne telepítsünk és ne üzemeltessünk sérült termékeket. A sérüléseket azonnal jelezze a szállító cégnek. A MOVI-SWITCH telepítését, üzembe helyezését és karbantartását csak megfelelő balesetvédelmi oktatásban részesült villamos szakemberek végezhetik az érvényes előírások figyelembevételével (pl.: EN 6004, VBG 4, DIN-VDE 0100/ 011/0160). A védelmi intézkedéseknek és védelmi eszközöknek meg kell felelniük az érvényes előírásoknak (pl.: EN 6004 vagy EN 50178). Szükséges érintésvédelmi intézkedés: a MOVI-SWITCH földelése. A MOVI-SWITCH -et a csatlakozódoboz fedelének eltávolítása előtt le kell választani a hálózatról. Üzemeltetés közben a csatlakozódoboz fedelének zárva kell lennie. Mechanikai blokkolódás vagy a készülék belsejében felügyeleti funkciókat ellátó biztonsági funkciók a motor leállását eredményezhetik. A zavar okának megszüntetése vagy az alapállapotba állítás (Reset) után előfordulhat, hogy a motor önműködően ismét működésbe lép. Amennyiben ez a meghajtott gépen biztonsági okokból nem megengedett, akkor a MOVI-SWITCH -et hiba esetén minden esetben le kell választani a hálózatról. Figyelem: A gép égési sérüléseket okozhat, a MOVI-SWITCH felületi hőmérséklete üzem közben több mint 60 C lehet! Rendeltetésszerű használat Ezek a MOVI-SWITCH (hajtómű)motorok ipari berendezésekhez készültek. Megfelelnek az érvényes szabványoknak és előírásoknak, és kielégítik a 7//EKG számú alacsony feszültségű berendezésekről szóló irányelv követelményeit. A telepítés helyén megengedett feltételeket és a műszaki adatokat a készülék adattábláján és ebben az üzemeltetési utasításban találja meg. E feltételeket és adatokat feltétlenül be kell tartani, illetve figyelembe kell venni! MOVI-SWITCH üzemeltetési utasítás 5

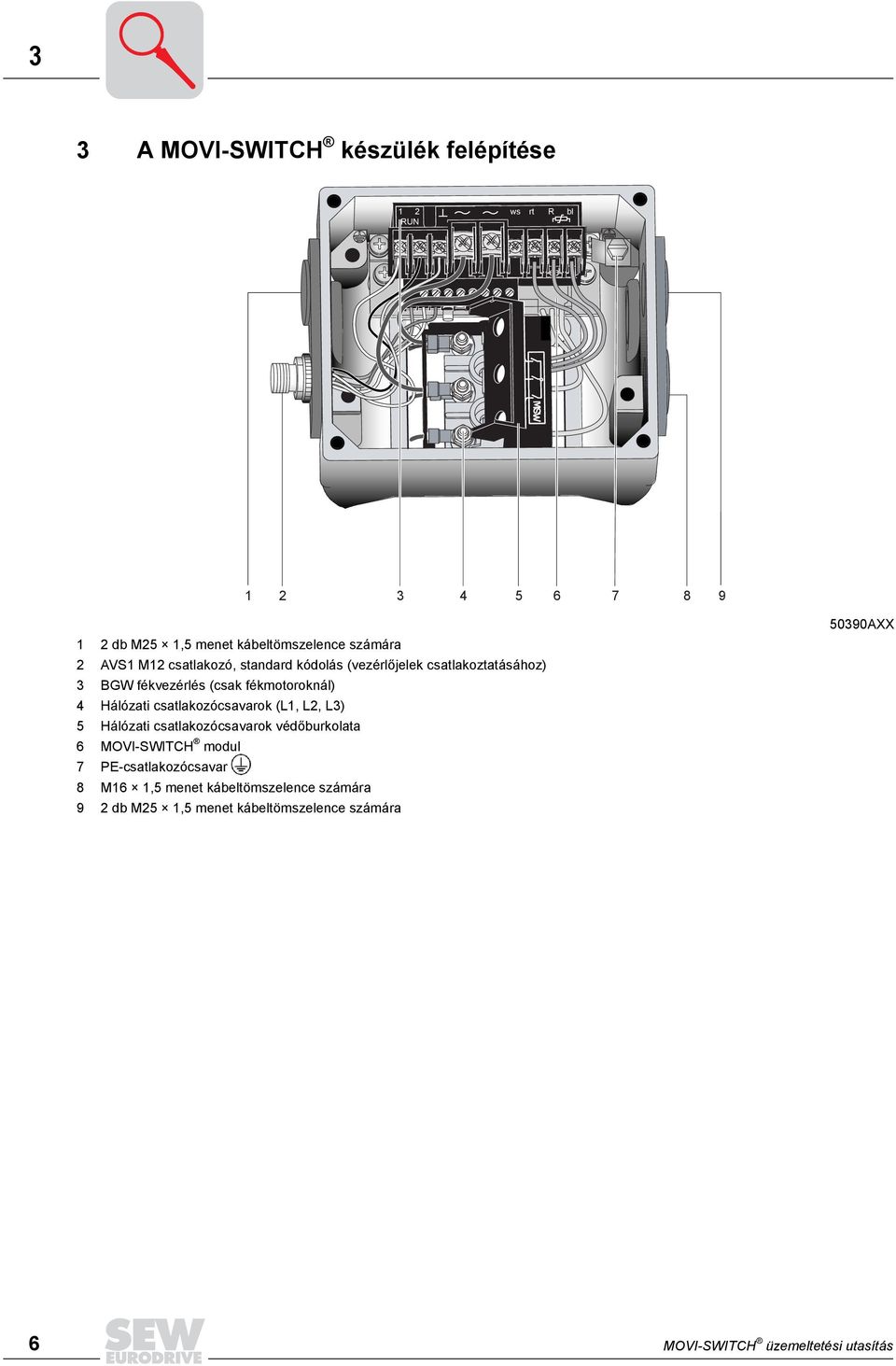

6 A MOVI-SWITCH készülék felépítése 1 ws rt R bl RUN db M5 1,5 menet kábeltömszelence számára AVS1 M1 csatlakozó, standard kódolás (vezérlőjelek csatlakoztatásához) BGW fékvezérlés (csak fékmotoroknál) 4 Hálózati csatlakozócsavarok (L1, L, L) 5 Hálózati csatlakozócsavarok védőburkolata 6 MOVI-SWITCH modul 7 PE-csatlakozócsavar 8 M16 1,5 menet kábeltömszelence számára 9 db M5 1,5 menet kábeltömszelence számára 5090AXX 6 MOVI-SWITCH üzemeltetési utasítás

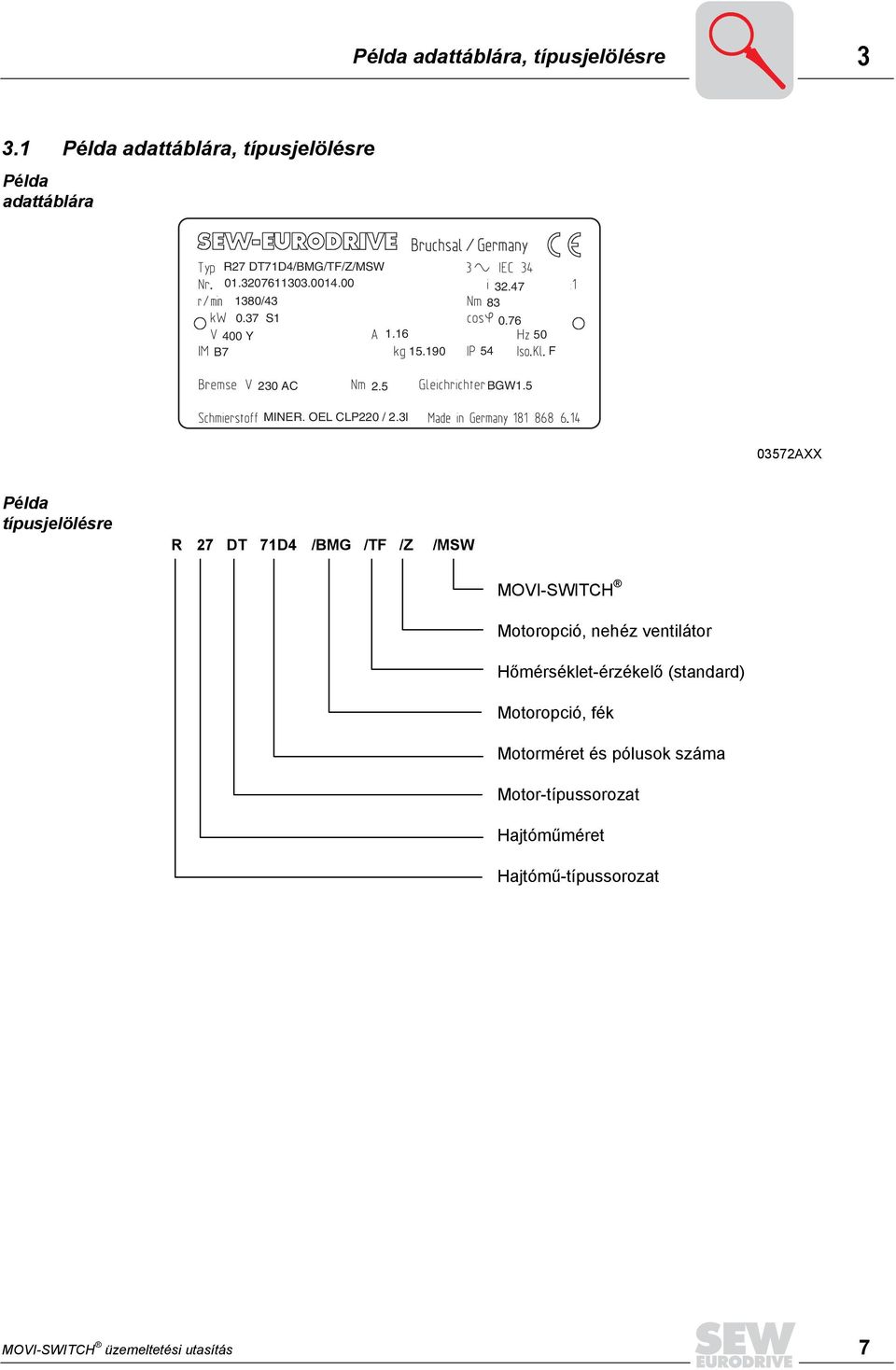

7 Példa adattáblára, típusjelölésre.1 Példa adattáblára, típusjelölésre Példa adattáblára R7 DT71D4/BMG/TF/Z/MSW Y B7 180/4 0.7 S F 0 AC.5 BGW1.5 MINER. OEL CLP0 /.l 057AXX Példa típusjelölésre R 7 DT 71D4 /BMG /TF /Z /MSW MOVI-SWITCH Motoropció, nehéz ventilátor Hőmérséklet-érzékelő (standard) Motoropció, fék Motorméret és pólusok száma Motor-típussorozat Hajtóműméret Hajtómű-típussorozat MOVI-SWITCH üzemeltetési utasítás 7

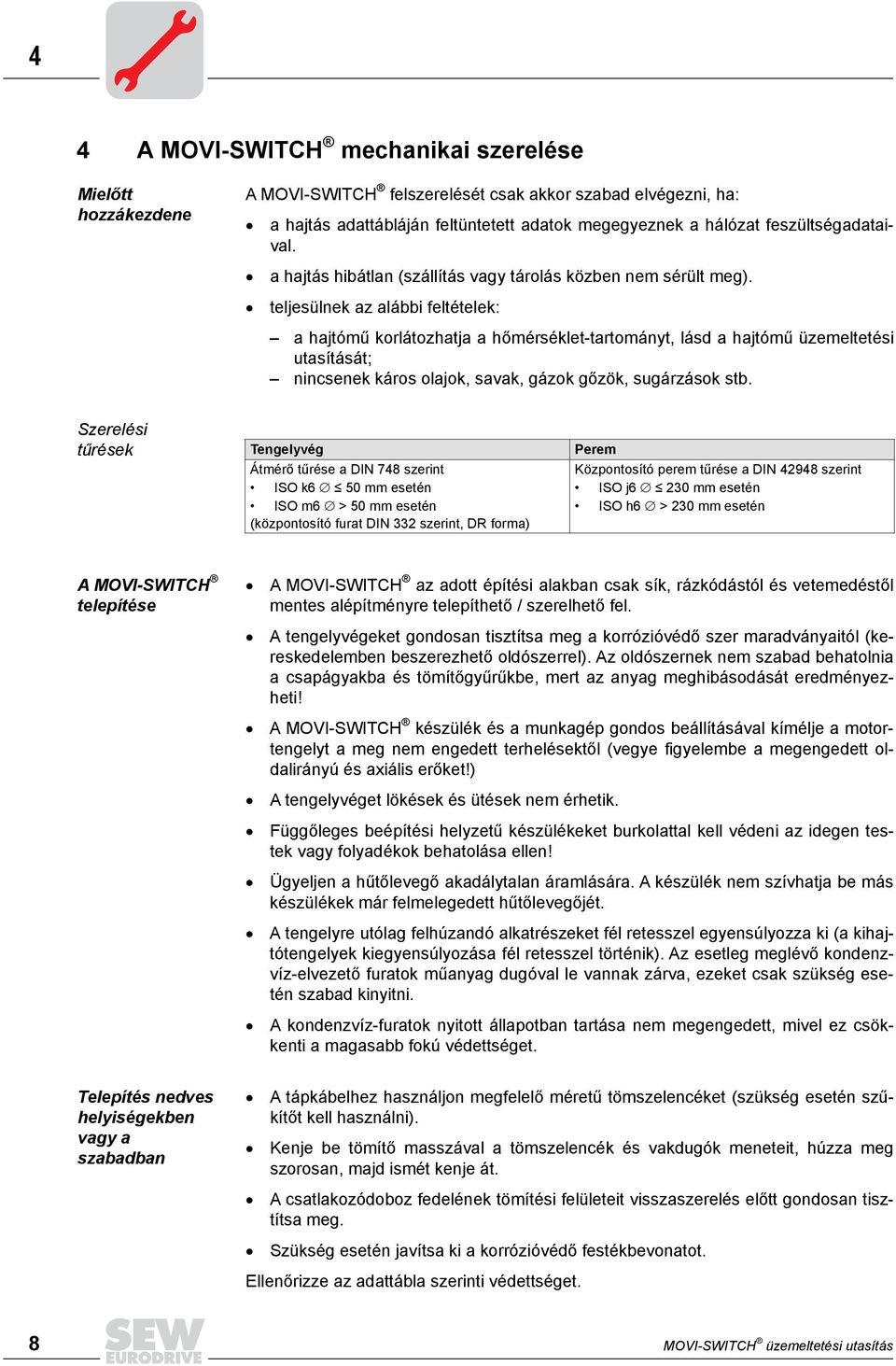

8 4 4 A MOVI-SWITCH mechanikai szerelése Mielőtt hozzákezdene A MOVI-SWITCH felszerelését csak akkor szabad elvégezni, ha: a hajtás adattábláján feltüntetett adatok megegyeznek a hálózat feszültségadataival. a hajtás hibátlan (szállítás vagy tárolás közben nem sérült meg). teljesülnek az alábbi feltételek: a hajtómű korlátozhatja a hőmérséklet-tartományt, lásd a hajtómű üzemeltetési utasítását; nincsenek káros olajok, savak, gázok gőzök, sugárzások stb. Szerelési tűrések Tengelyvég Perem Átmérő tűrése a DIN 748 szerint Központosító perem tűrése a DIN 4948 szerint ISO k6 50 mm esetén ISO j6 0 mm esetén ISO m6 > 50 mm esetén ISO h6 > 0 mm esetén (központosító furat DIN szerint, DR forma) A MOVI-SWITCH telepítése A MOVI-SWITCH az adott építési alakban csak sík, rázkódástól és vetemedéstől mentes alépítményre telepíthető / szerelhető fel. A tengelyvégeket gondosan tisztítsa meg a korrózióvédő szer maradványaitól (kereskedelemben beszerezhető oldószerrel). Az oldószernek nem szabad behatolnia a csapágyakba és tömítőgyűrűkbe, mert az anyag meghibásodását eredményezheti! A MOVI-SWITCH készülék és a munkagép gondos beállításával kímélje a motortengelyt a meg nem engedett terhelésektől (vegye figyelembe a megengedett oldalirányú és axiális erőket!) A tengelyvéget lökések és ütések nem érhetik. Függőleges beépítési helyzetű készülékeket burkolattal kell védeni az idegen testek vagy folyadékok behatolása ellen! Ügyeljen a hűtőlevegő akadálytalan áramlására. A készülék nem szívhatja be más készülékek már felmelegedett hűtőlevegőjét. A tengelyre utólag felhúzandó alkatrészeket fél retesszel egyensúlyozza ki (a kihajtótengelyek kiegyensúlyozása fél retesszel történik). Az esetleg meglévő kondenzvíz-elvezető furatok műanyag dugóval le vannak zárva, ezeket csak szükség esetén szabad kinyitni. A kondenzvíz-furatok nyitott állapotban tartása nem megengedett, mivel ez csökkenti a magasabb fokú védettséget. Telepítés nedves helyiségekben vagy a szabadban A tápkábelhez használjon megfelelő méretű tömszelencéket (szükség esetén szűkítőt kell használni). Kenje be tömítő masszával a tömszelencék és vakdugók meneteit, húzza meg szorosan, majd ismét kenje át. A csatlakozódoboz fedelének tömítési felületeit visszaszerelés előtt gondosan tisztítsa meg. Szükség esetén javítsa ki a korrózióvédő festékbevonatot. Ellenőrizze az adattábla szerinti védettséget. 8 MOVI-SWITCH üzemeltetési utasítás

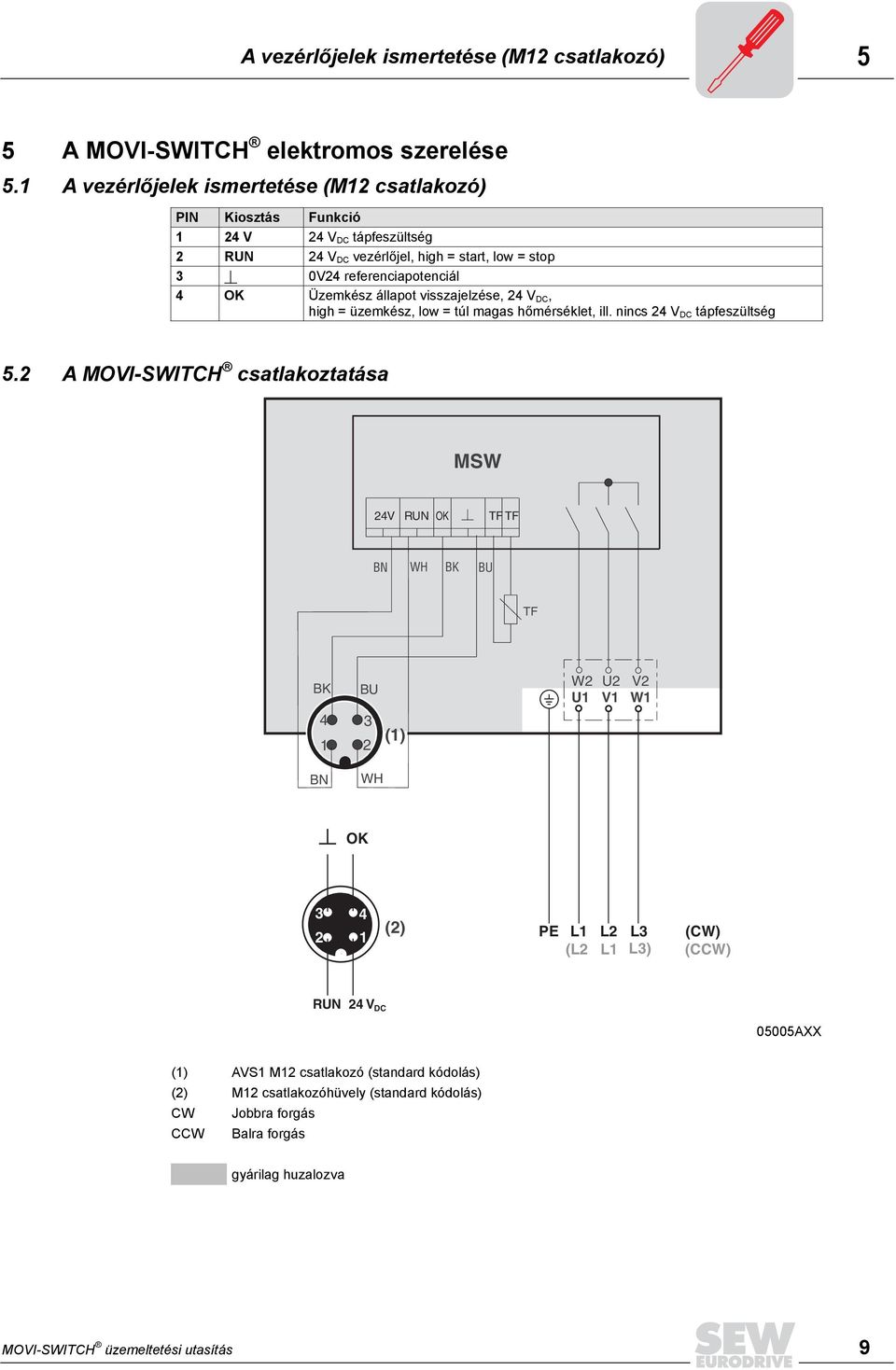

9 A vezérlőjelek ismertetése (M1 csatlakozó) 5 5 A MOVI-SWITCH elektromos szerelése 5.1 A vezérlőjelek ismertetése (M1 csatlakozó) PIN Kiosztás Funkció 1 4 V 4 V DC tápfeszültség RUN 4 V DC vezérlőjel, high = start, low = stop 0V4 referenciapotenciál 4 OK Üzemkész állapot visszajelzése, 4 V DC, high = üzemkész, low = túl magas hőmérséklet, ill. nincs 4 V DC tápfeszültség 5. A MOVI-SWITCH csatlakoztatása MSW 4V RUN OK TF TF BN WH BK BU TF BK 4 1 BN BU (1) WH W U V U1 V1 W1 OK 4 1 () PE L1 L L (CW) (L L1 L) (CCW) RUN 4 V DC 05005AXX (1) AVS1 M1 csatlakozó (standard kódolás) () M1 csatlakozóhüvely (standard kódolás) CW Jobbra forgás CCW Balra forgás gyárilag huzalozva MOVI-SWITCH üzemeltetési utasítás 9

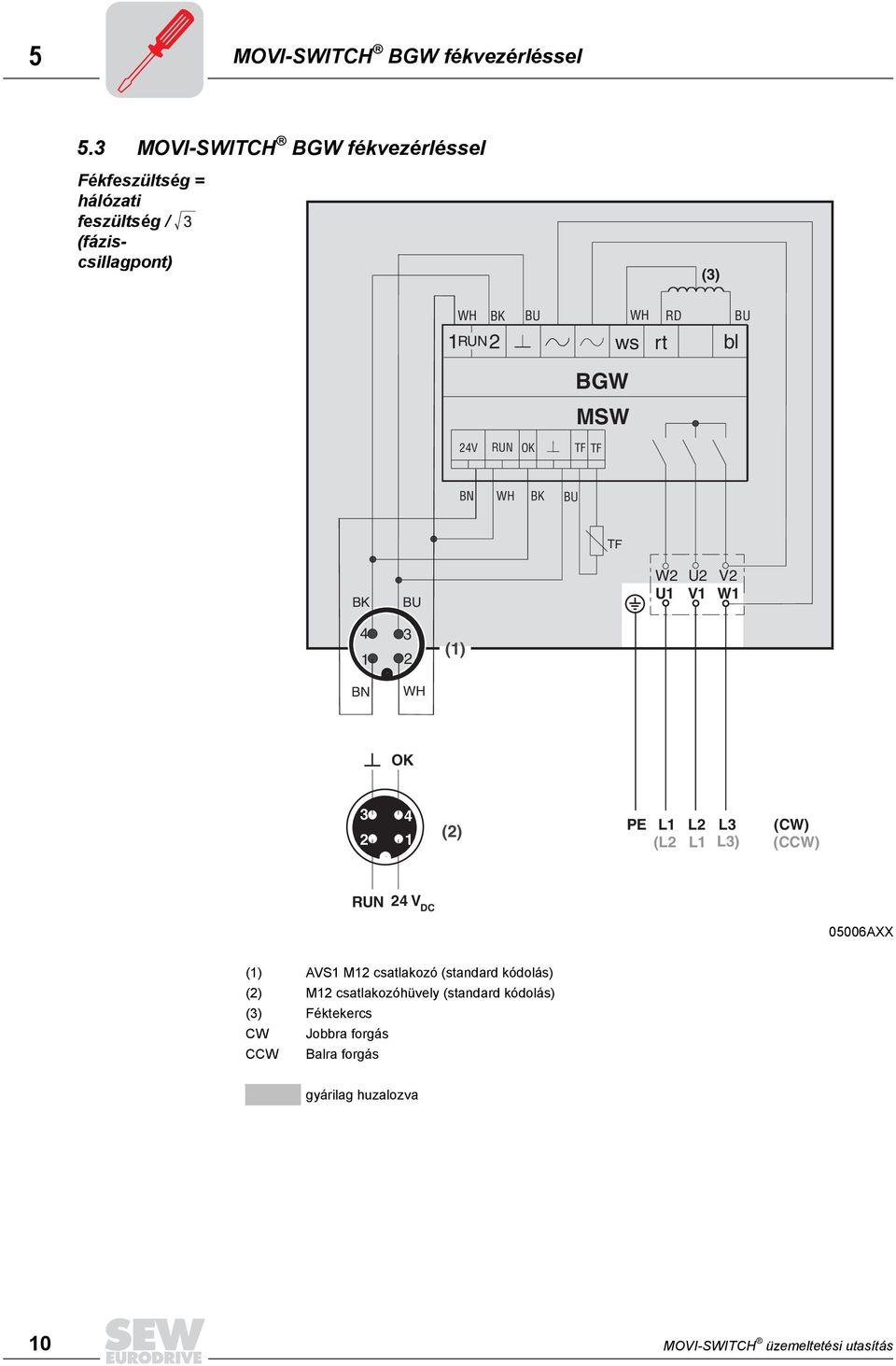

10 5 MOVI-SWITCH BGW fékvezérléssel 5. MOVI-SWITCH BGW fékvezérléssel Fékfeszültség = hálózati feszültség / (fáziscsillagpont) () WH 1RUN BK BU WH RD BU 4V RUN OK TF TF BGW MSW ws rt bl BN WH BK BU TF BK 4 1 BN BU WH W U V U1 V1 W1 (1) OK 4 1 () PE L1 L L (CW) (L L1 L) (CCW) RUN 4 V DC 05006AXX (1) AVS1 M1 csatlakozó (standard kódolás) () M1 csatlakozóhüvely (standard kódolás) () Féktekercs CW Jobbra forgás CCW Balra forgás gyárilag huzalozva 10 MOVI-SWITCH üzemeltetési utasítás

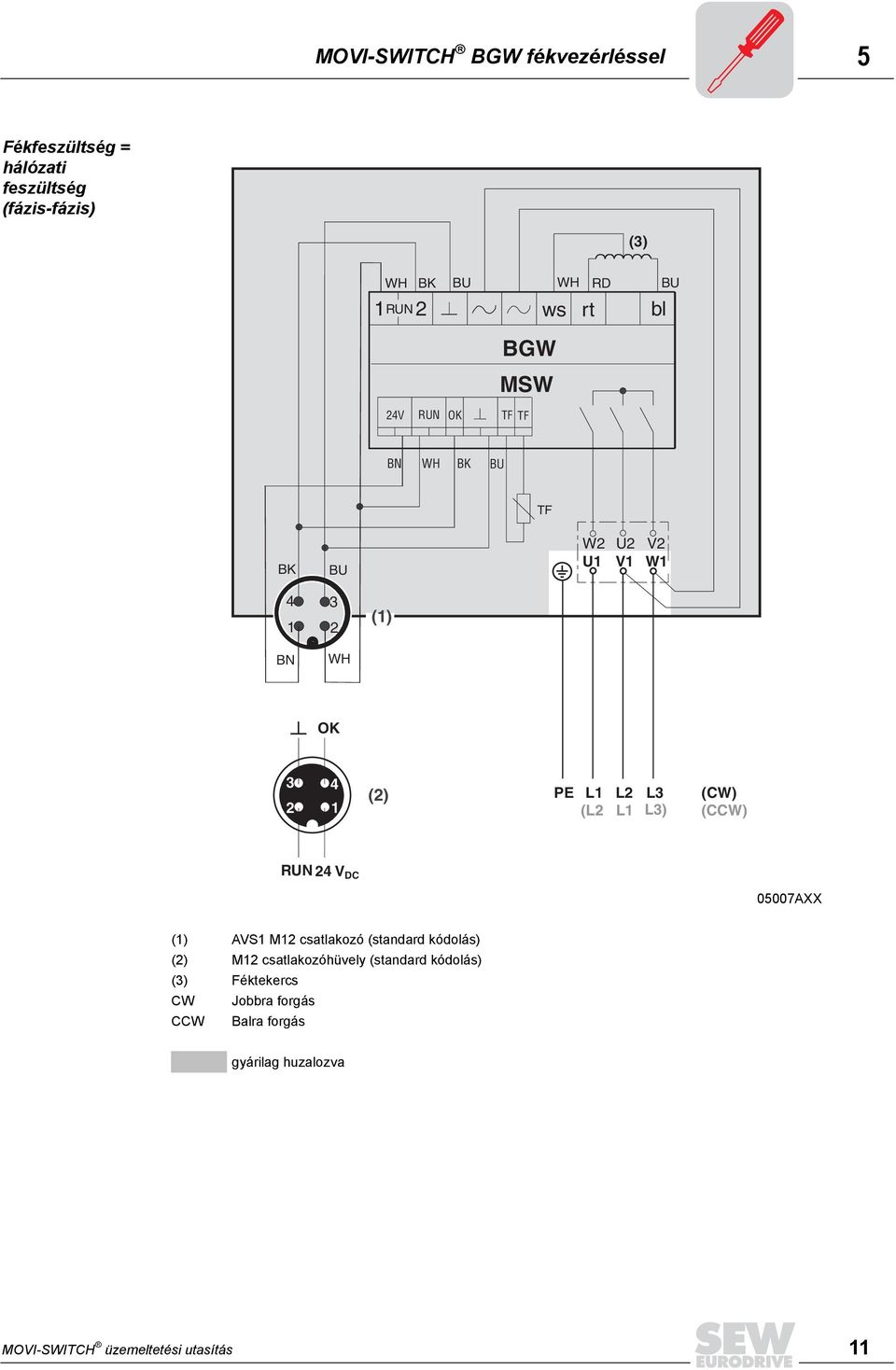

11 MOVI-SWITCH BGW fékvezérléssel 5 Fékfeszültség = hálózati feszültség (fázis-fázis) () WH 1RUN BK BU WH RD BU BGW MSW 4V RUN OK TF TF ws rt bl BN WH BK BU TF BK 4 1 BN BU WH W U V U1 V1 W1 (1) OK 4 1 () PE L1 L L (CW) (L L1 L) (CCW) RUN 4 V DC 05007AXX (1) AVS1 M1 csatlakozó (standard kódolás) () M1 csatlakozóhüvely (standard kódolás) () Féktekercs CW Jobbra forgás CCW Balra forgás gyárilag huzalozva MOVI-SWITCH üzemeltetési utasítás 11

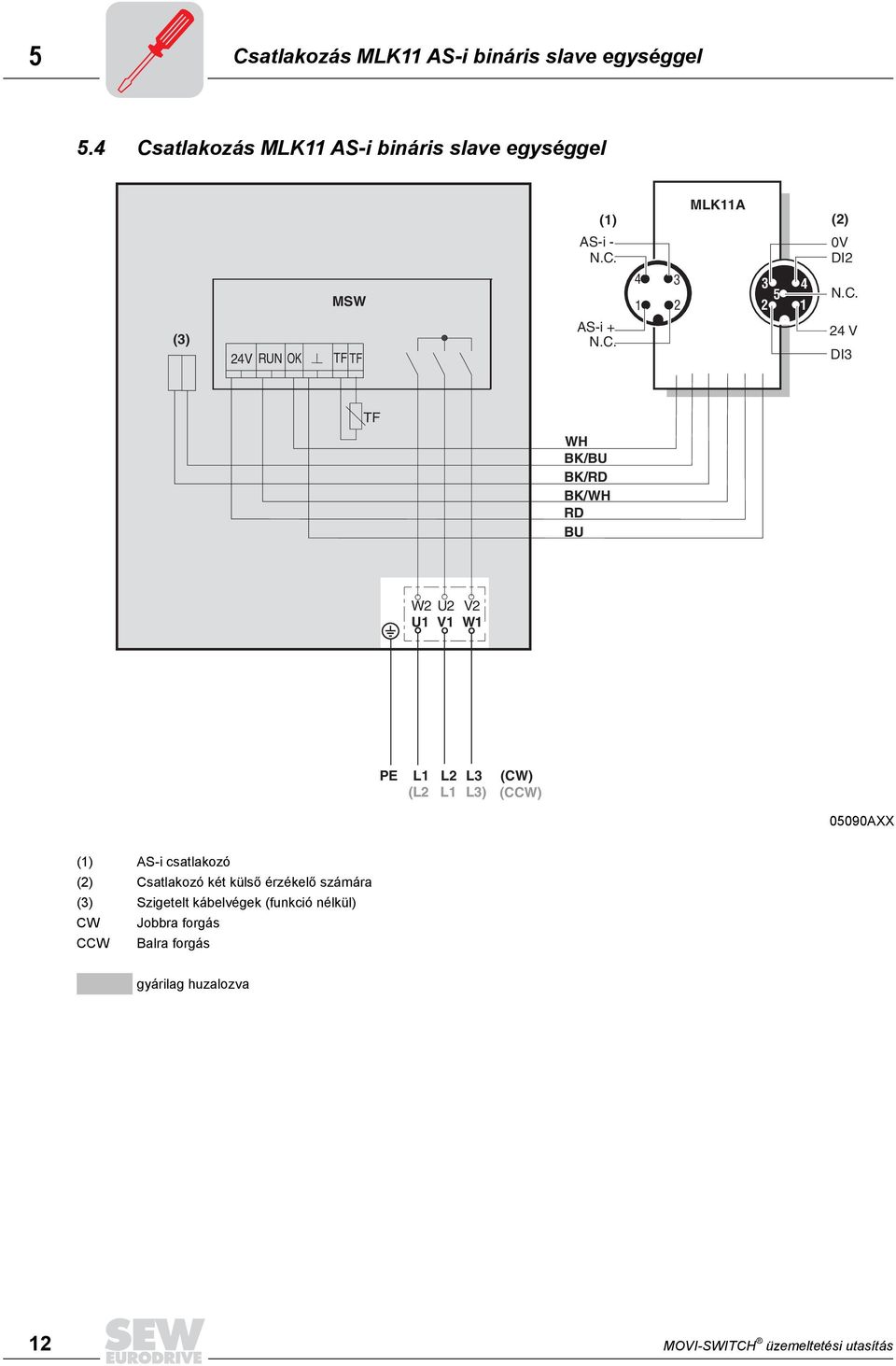

12 5 Csatlakozás MLK11 AS-i bináris slave egységgel 5.4 Csatlakozás MLK11 AS-i bináris slave egységgel () 4V RUN OK MSW TF TF (1) AS-i - N.C. AS-i + N.C. 4 1 MLK11A () 0V DI N.C. 4 V DI TF WH BK/BU BK/RD BK/WH RD BU W U V U1 V1 W1 PE L1 L L (CW) (L L1 L) (CCW) 05090AXX (1) AS-i csatlakozó () Csatlakozó két külső érzékelő számára () Szigetelt kábelvégek (funkció nélkül) CW Jobbra forgás CCW Balra forgás gyárilag huzalozva 1 MOVI-SWITCH üzemeltetési utasítás

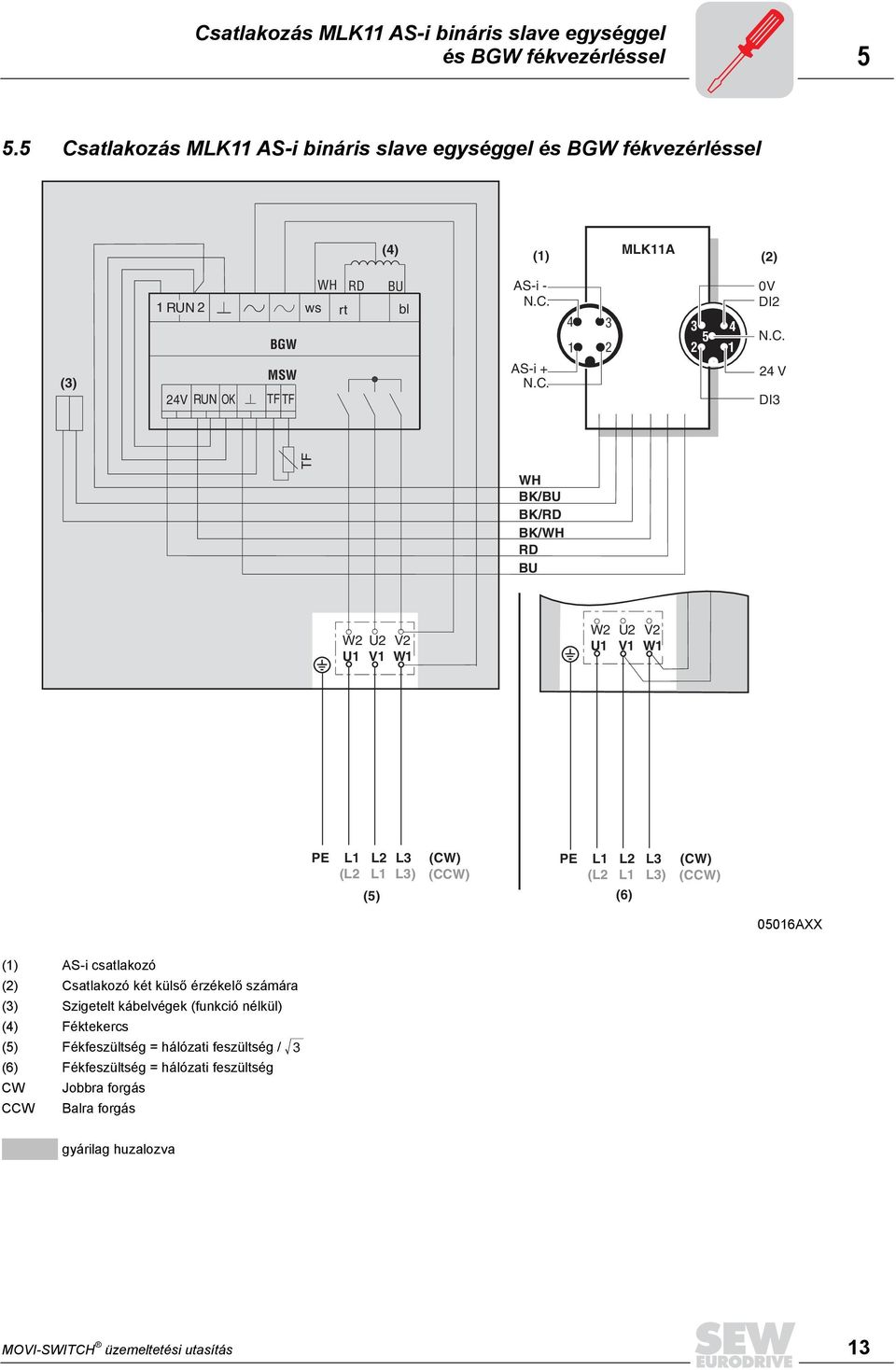

13 Csatlakozás MLK11 AS-i bináris slave egységgel és BGW fékvezérléssel Csatlakozás MLK11 AS-i bináris slave egységgel és BGW fékvezérléssel (4) (1) MLK11A () () 1 RUN 4V RUN OK BGW MSW TF TF WH RD ws rt BU bl AS-i - N.C. AS-i + N.C V DI N.C. 4 V DI TF WH BK/BU BK/RD BK/WH RD BU W U V U1 V1 W1 W U V U1 V1 W1 PE L1 L L (CW) (L L1 L) (CCW) (5) (6) PE L1 L L (CW) (L L1 L) (CCW) 05016AXX (1) AS-i csatlakozó () Csatlakozó két külső érzékelő számára () Szigetelt kábelvégek (funkció nélkül) (4) Féktekercs (5) Fékfeszültség = hálózati feszültség / (6) Fékfeszültség = hálózati feszültség CW Jobbra forgás CCW Balra forgás gyárilag huzalozva MOVI-SWITCH üzemeltetési utasítás 1

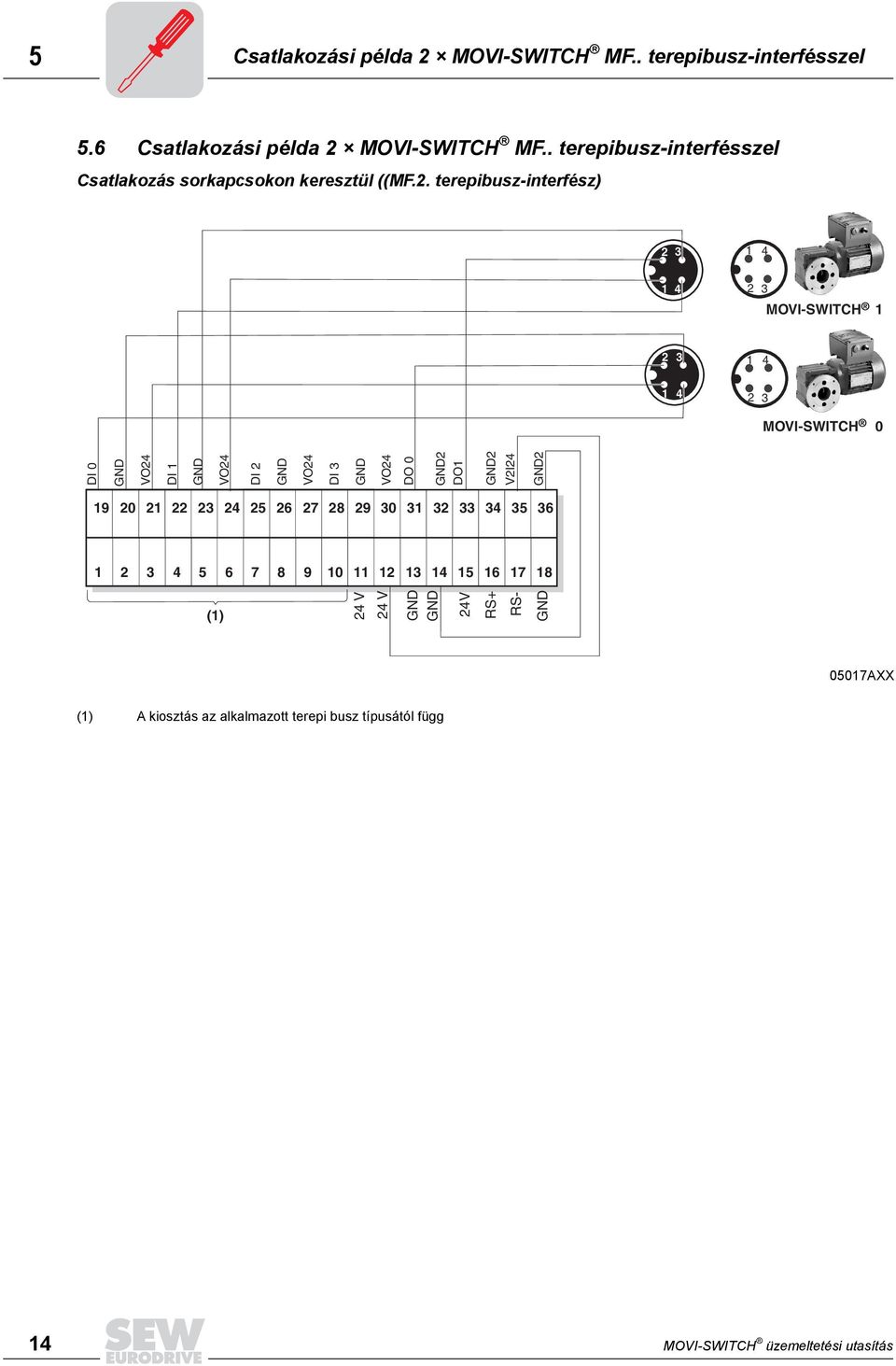

14 5 Csatlakozási példa MOVI-SWITCH MF.. terepibusz-interfésszel 5.6 Csatlakozási példa MOVI-SWITCH MF.. terepibusz-interfésszel Csatlakozás sorkapcsokon keresztül ((MF.. terepibusz-interfész) MOVI-SWITCH MOVI-SWITCH 0 DI 0 GND VO4 DI 1 GND VO4 DI GND VO4 DI GND VO4 DO 0 GND DO1 GND VI4 GND (1) 4 V 4 V GND GND 4V RS+ RS- GND 05017AXX (1) A kiosztás az alkalmazott terepi busz típusától függ 14 MOVI-SWITCH üzemeltetési utasítás

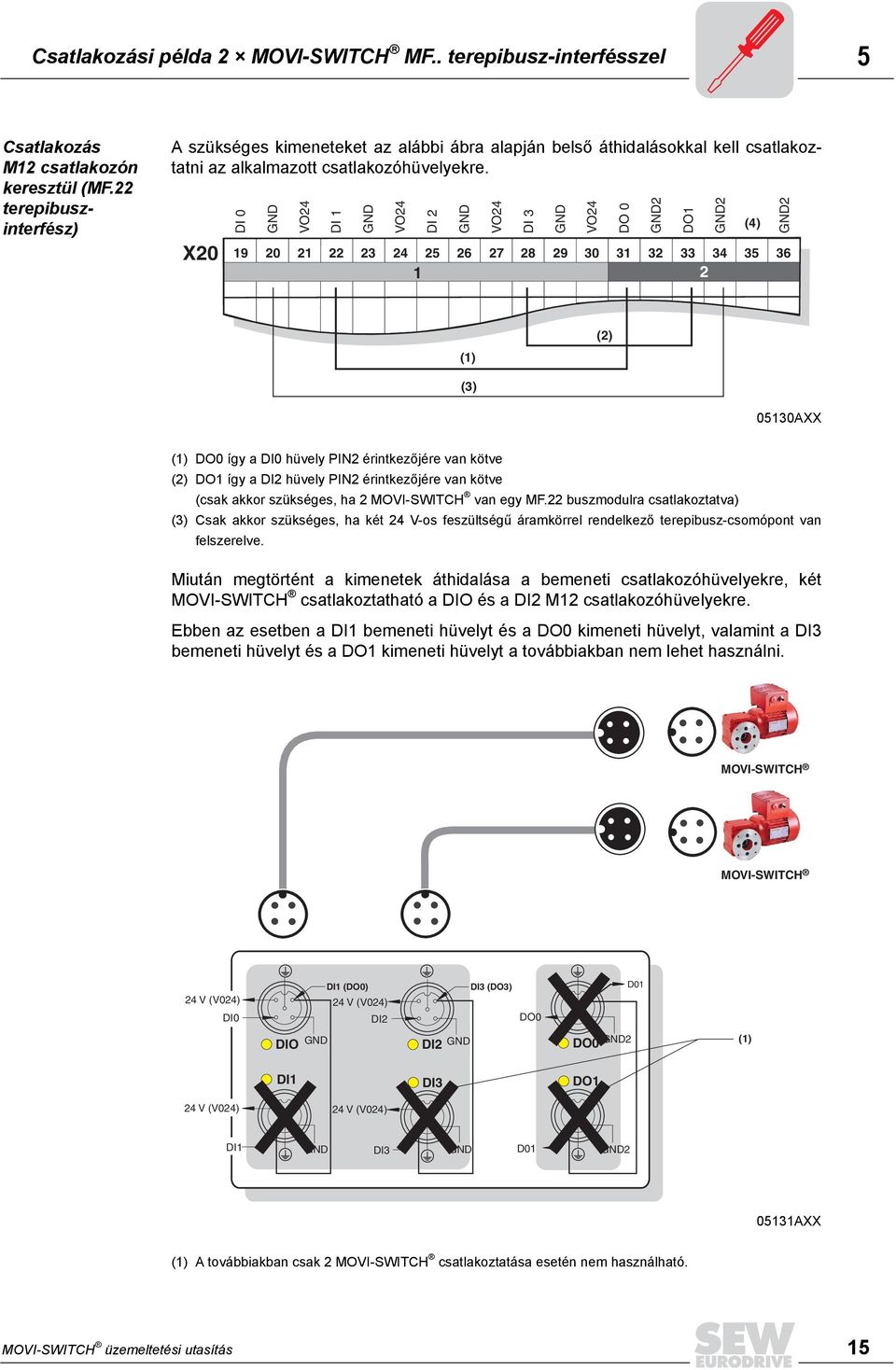

15 Csatlakozási példa MOVI-SWITCH MF.. terepibusz-interfésszel 5 Csatlakozás M1 csatlakozón keresztül (MF. terepibuszinterfész) A szükséges kimeneteket az alábbi ábra alapján belső áthidalásokkal kell csatlakoztatni az alkalmazott csatlakozóhüvelyekre. X0 DI 0 GND VO4 DI 1 GND VO4 DI GND VO DI GND VO4 DO 0 GND DO1 GND (4) GND (1) () () 0510AXX (1) DO0 így a DI0 hüvely PIN érintkezőjére van kötve () DO1 így a DI hüvely PIN érintkezőjére van kötve (csak akkor szükséges, ha MOVI-SWITCH van egy MF. buszmodulra csatlakoztatva) () Csak akkor szükséges, ha két 4 V-os feszültségű áramkörrel rendelkező terepibusz-csomópont van felszerelve. Miután megtörtént a kimenetek áthidalása a bemeneti csatlakozóhüvelyekre, két MOVI-SWITCH csatlakoztatható a DIO és a DI M1 csatlakozóhüvelyekre. Ebben az esetben a DI1 bemeneti hüvelyt és a DO0 kimeneti hüvelyt, valamint a DI bemeneti hüvelyt és a DO1 kimeneti hüvelyt a továbbiakban nem lehet használni. MOVI-SWITCH MOVI-SWITCH 4 V (V04) DI0 DI1 (DO0) DI (DO) D01 4 V (V04) DI DO0 DIO GND DI GND DO0 GND (1) DI1 DI DO1 4 V (V04) 4 V (V04) DI1 GND DI GND D01 GND 0511AXX (1) A továbbiakban csak MOVI-SWITCH csatlakoztatása esetén nem használható. MOVI-SWITCH üzemeltetési utasítás 15

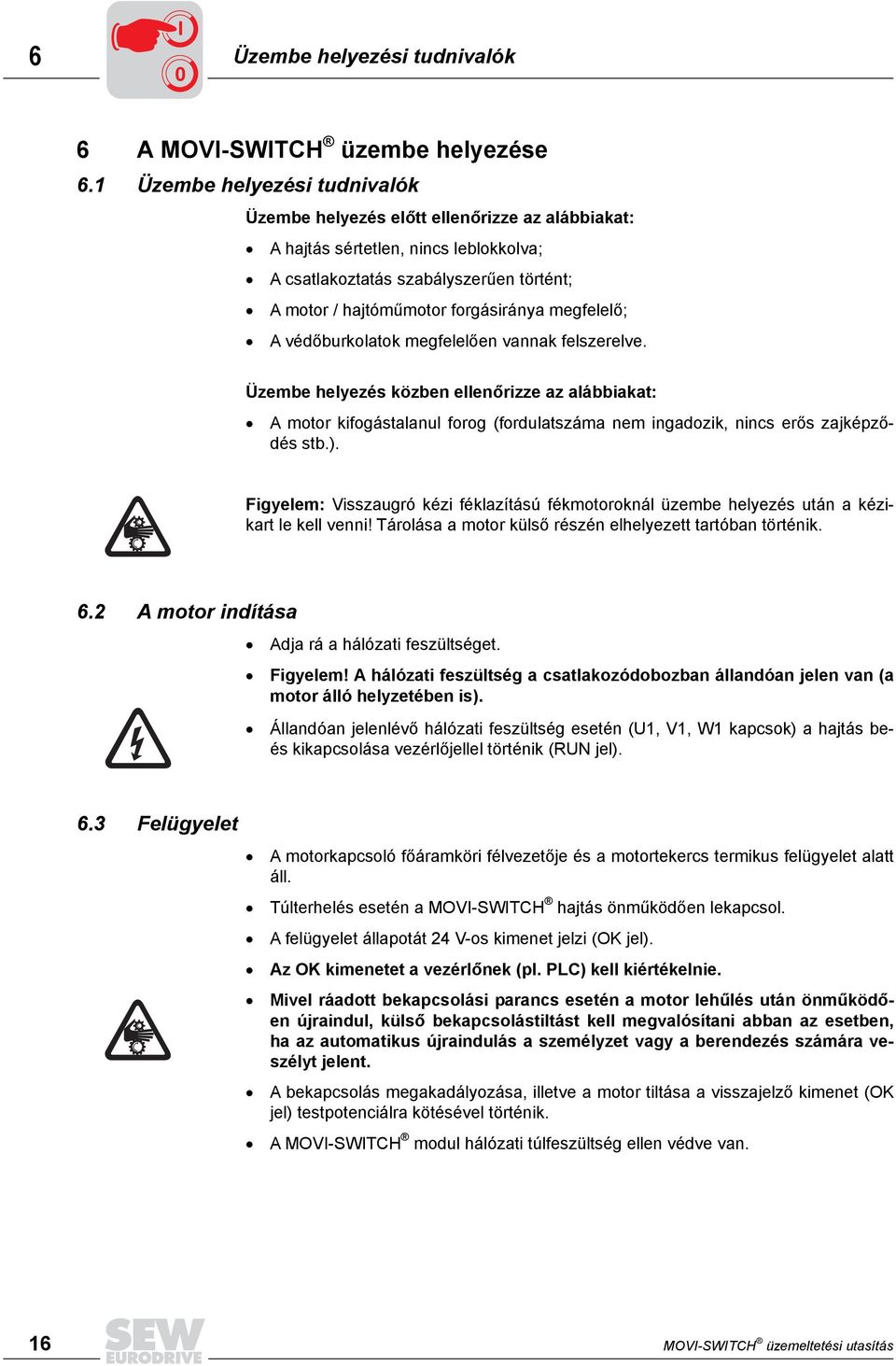

16 I 6 Üzembe helyezési tudnivalók 0 6 A MOVI-SWITCH üzembe helyezése 6.1 Üzembe helyezési tudnivalók Üzembe helyezés előtt ellenőrizze az alábbiakat: A hajtás sértetlen, nincs leblokkolva; A csatlakoztatás szabályszerűen történt; A motor / hajtóműmotor forgásiránya megfelelő; A védőburkolatok megfelelően vannak felszerelve. Üzembe helyezés közben ellenőrizze az alábbiakat: A motor kifogástalanul forog (fordulatszáma nem ingadozik, nincs erős zajképződés stb.). Figyelem: Visszaugró kézi féklazítású fékmotoroknál üzembe helyezés után a kézikart le kell venni! Tárolása a motor külső részén elhelyezett tartóban történik. 6. A motor indítása Adja rá a hálózati feszültséget. Figyelem! A hálózati feszültség a csatlakozódobozban állandóan jelen van (a motor álló helyzetében is). Állandóan jelenlévő hálózati feszültség esetén (U1, V1, W1 kapcsok) a hajtás beés kikapcsolása vezérlőjellel történik (RUN jel). 6. Felügyelet A motorkapcsoló főáramköri félvezetője és a motortekercs termikus felügyelet alatt áll. Túlterhelés esetén a MOVI-SWITCH hajtás önműködően lekapcsol. A felügyelet állapotát 4 V-os kimenet jelzi (OK jel). Az OK kimenetet a vezérlőnek (pl. PLC) kell kiértékelnie. Mivel ráadott bekapcsolási parancs esetén a motor lehűlés után önműködően újraindul, külső bekapcsolástiltást kell megvalósítani abban az esetben, ha az automatikus újraindulás a személyzet vagy a berendezés számára veszélyt jelent. A bekapcsolás megakadályozása, illetve a motor tiltása a visszajelző kimenet (OK jel) testpotenciálra kötésével történik. A MOVI-SWITCH modul hálózati túlfeszültség ellen védve van. 16 MOVI-SWITCH üzemeltetési utasítás

17 I Üzembe helyezés MLK11A AS-i bináris slave egységgel Üzembe helyezés MLK11A AS-i bináris slave egységgel Kimenetek (funkció és kijelzés) Bit Funkció Kijelzés / LED színe D0 Start / Stop (RUN) DO 0 / sárga D1 DO 1 / sárga D DO / sárga D Tápfeszültség / Reset (4 V sorkapocs) DO / zöld Bemenetek (funkció és kijelzés) Bit Funkció Kijelzés / LED színe D0 Üzemkész (OK) DI 0 / sárga D1 D 1. érzékelő (M1 hüvely, Pin 4) DI / sárga D. érzékelő (M1 hüvely, Pin ) DI / sárga LED-kijelzés (1) () () (4) DI0 DI DI AS-i Power DO0 DO1 DO DO (5) (6) (7) (8) 5070AXX (1) MOVI-SWITCH üzemkész () DI külső bemenet () DI külső bemenet (4) Feszültségellátás az AS-i hálózaton keresztül rendben (5) Start (a motor forog) (6) Nincs funkció (7) Nincs funkció (8) MOVI-SWITCH tápfeszültség MOVI-SWITCH üzemeltetési utasítás 17

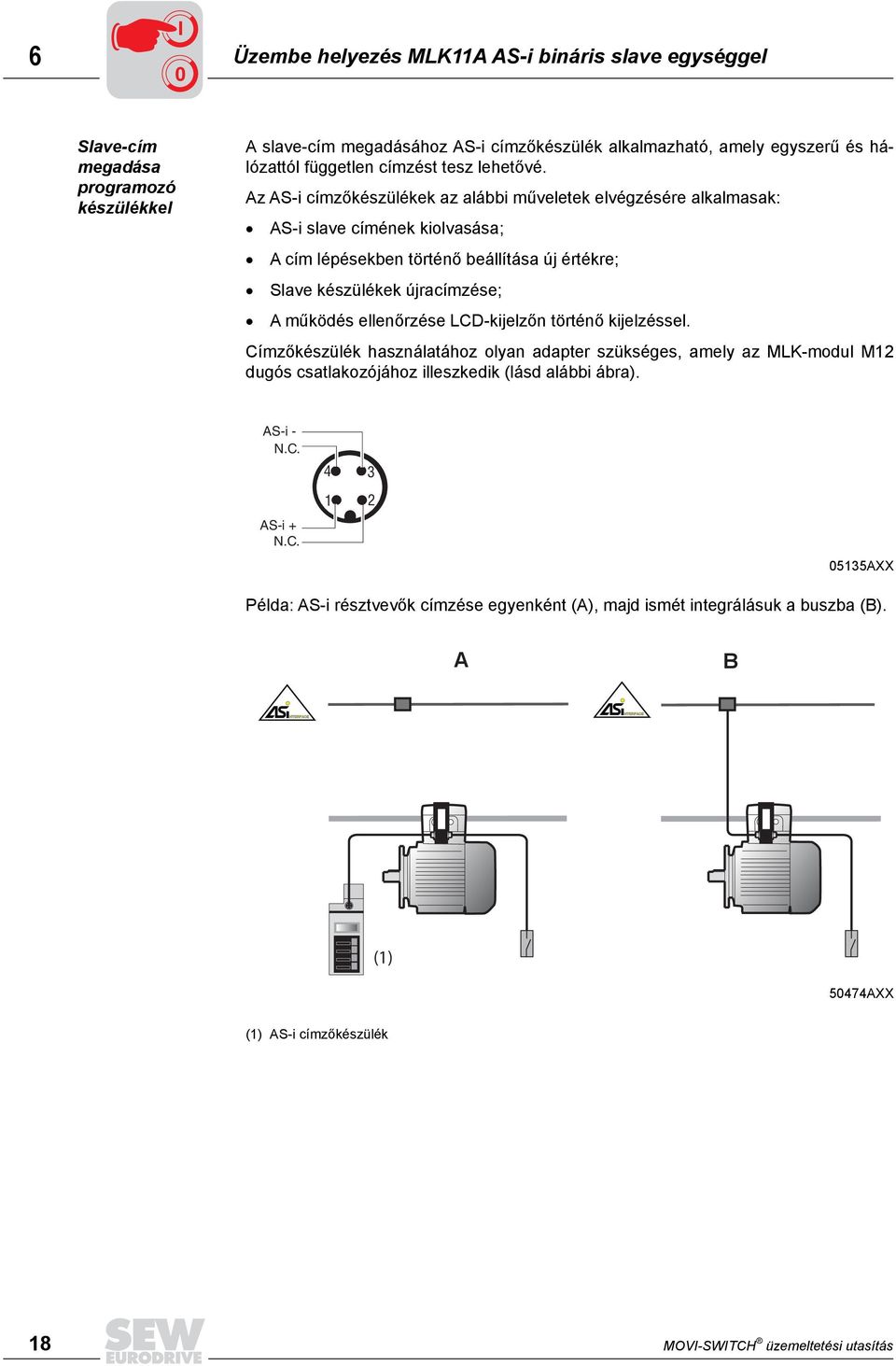

18 I 6 Üzembe helyezés MLK11A AS-i bináris slave egységgel 0 Slave-cím megadása programozó készülékkel A slave-cím megadásához AS-i címzőkészülék alkalmazható, amely egyszerű és hálózattól független címzést tesz lehetővé. Az AS-i címzőkészülékek az alábbi műveletek elvégzésére alkalmasak: AS-i slave címének kiolvasása; A cím lépésekben történő beállítása új értékre; Slave készülékek újracímzése; A működés ellenőrzése LCD-kijelzőn történő kijelzéssel. Címzőkészülék használatához olyan adapter szükséges, amely az MLK-modul M1 dugós csatlakozójához illeszkedik (lásd alábbi ábra). AS-i - N.C. AS-i + N.C AXX Példa: AS-i résztvevők címzése egyenként (A), majd ismét integrálásuk a buszba (B). A B (1) 50474AXX (1) AS-i címzőkészülék 18 MOVI-SWITCH üzemeltetési utasítás

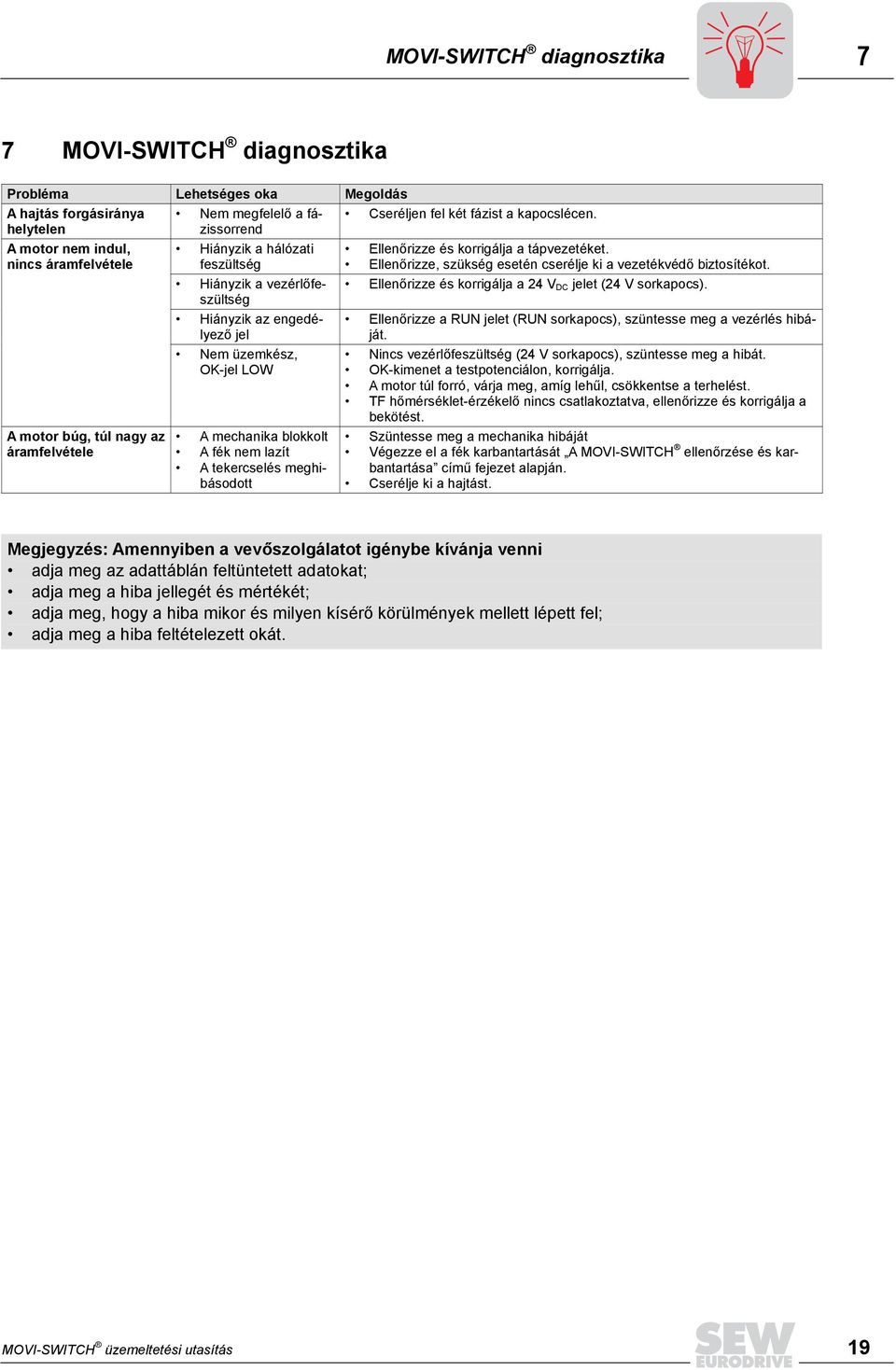

19 MOVI-SWITCH diagnosztika 7 7 MOVI-SWITCH diagnosztika Probléma Lehetséges oka Megoldás A hajtás forgásiránya helytelen Nem megfelelő a fázissorrend Cseréljen fel két fázist a kapocslécen. A motor nem indul, nincs áramfelvétele A motor búg, túl nagy az áramfelvétele Hiányzik a hálózati feszültség Hiányzik a vezérlőfeszültség Hiányzik az engedélyező jel Nem üzemkész, OK-jel LOW A mechanika blokkolt A fék nem lazít A tekercselés meghibásodott Ellenőrizze és korrigálja a tápvezetéket. Ellenőrizze, szükség esetén cserélje ki a vezetékvédő biztosítékot. Ellenőrizze és korrigálja a 4 V DC jelet (4 V sorkapocs). Ellenőrizze a RUN jelet (RUN sorkapocs), szüntesse meg a vezérlés hibáját. Nincs vezérlőfeszültség (4 V sorkapocs), szüntesse meg a hibát. OK-kimenet a testpotenciálon, korrigálja. A motor túl forró, várja meg, amíg lehűl, csökkentse a terhelést. TF hőmérséklet-érzékelő nincs csatlakoztatva, ellenőrizze és korrigálja a bekötést. Szüntesse meg a mechanika hibáját Végezze el a fék karbantartását A MOVI-SWITCH ellenőrzése és karbantartása című fejezet alapján. Cserélje ki a hajtást. Megjegyzés: Amennyiben a vevőszolgálatot igénybe kívánja venni adja meg az adattáblán feltüntetett adatokat; adja meg a hiba jellegét és mértékét; adja meg, hogy a hiba mikor és milyen kísérő körülmények mellett lépett fel; adja meg a hiba feltételezett okát. MOVI-SWITCH üzemeltetési utasítás 19

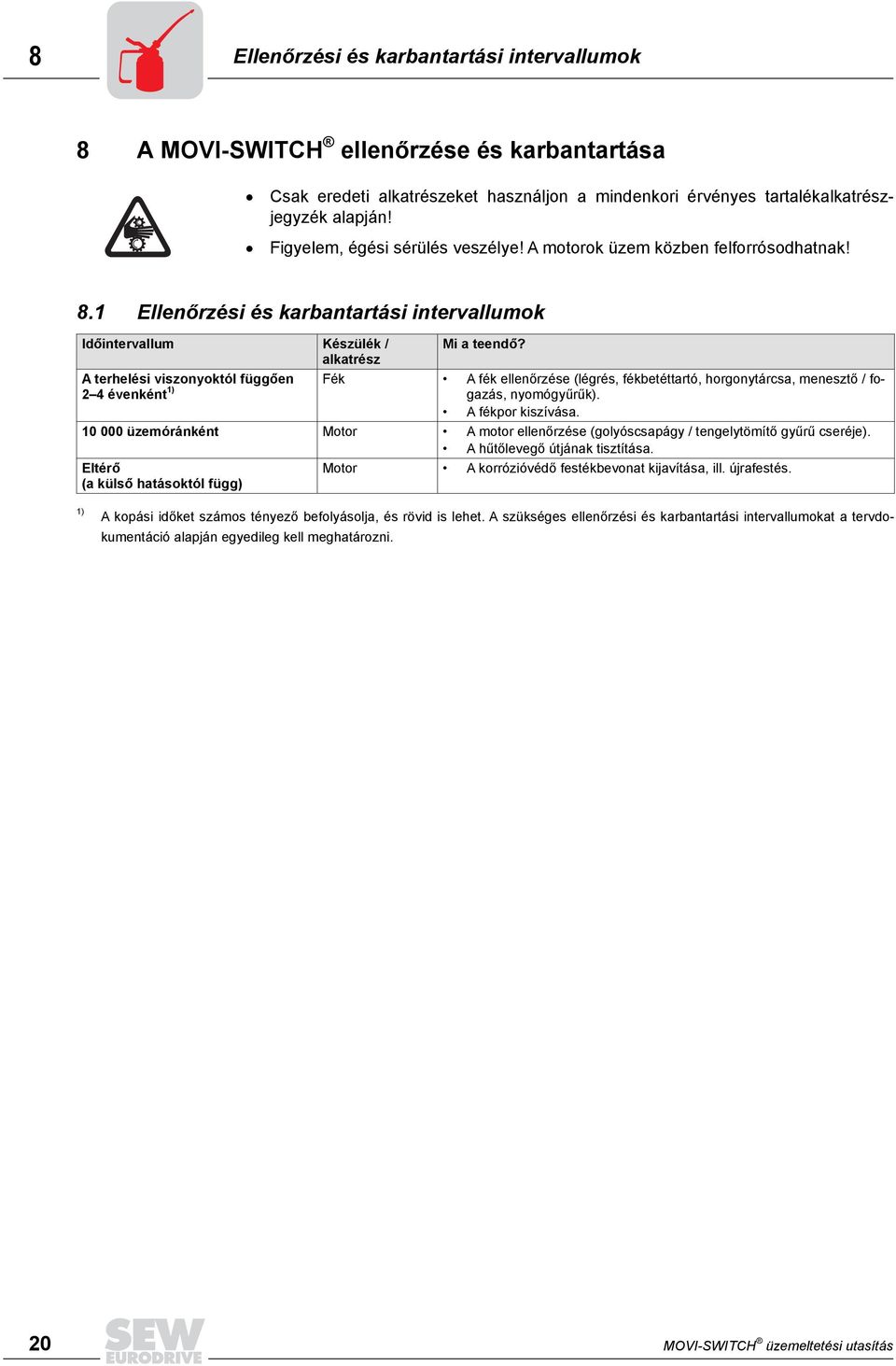

20 8 Ellenőrzési és karbantartási intervallumok 8 A MOVI-SWITCH ellenőrzése és karbantartása Csak eredeti alkatrészeket használjon a mindenkori érvényes tartalékalkatrészjegyzék alapján! Figyelem, égési sérülés veszélye! A motorok üzem közben felforrósodhatnak! 8.1 Ellenőrzési és karbantartási intervallumok (légrés, fékbetéttartó, horgonytárcsa, menesztő / fogazás, Időintervallum Készülék / Mi a teendő? alkatrész A terhelési viszonyoktól függően Fék A fék ellenőrzése 4 évenként 1) nyomógyűrűk). A fékpor kiszívása üzemóránként Motor A motor ellenőrzése (golyóscsapágy / tengelytömítő gyűrű cseréje). A hűtőlevegő útjának tisztítása. Eltérő (a külső hatásoktól függ) Motor A korrózióvédő festékbevonat kijavítása, ill. újrafestés. 1) A kopási időket számos tényező befolyásolja, és rövid is lehet. A szükséges ellenőrzési és karbantartási intervallumokat a tervdokumentáció alapján egyedileg kell meghatározni. 0 MOVI-SWITCH üzemeltetési utasítás

21 A motor ellenőrzési és karbantartási munkálatai 8 8. A motor ellenőrzési és karbantartási munkálatai Példa: DFT...MSW... típusú motor: AXX 1 Biztosítógyűrű Sárvédőgyűrű Tengelytömítő-gyűrű 4 Zárócsavar 5 A (perem) csapágypajzs 6 Biztosítógyűrű 7 Golyóscsapágy 8 Biztosítógyűrű 9 Forgórész 10 Nilos-gyűrű 11 Golyóscsapágy 1 Kiegyenlítő tárcsa 1 Állórész 14 B csapágypajzs 15 Hatlapfejű csavar 16 V-gyűrű 17 Ventilátor 18 Biztosítógyűrű 19 Ventilátorburkolat 0 Házcsavar MOVI-SWITCH üzemeltetési utasítás 1

22 8 A motor ellenőrzési és karbantartási munkálatai A motor ellenőrzése 1. Figyelem: Kapcsolja ki a MOVI-SWITCH készüléket és biztosítsa véletlen bekapcsolás ellen.. Ha van, szerelje le az NV16 / NV6 közelítés-jeladót, szerelje le a perem- illetve ventilátorburkolatot (19).. Szerelje ki az A (5) és a B csapágypajzsból (14) a hatlapfejű csavarokat (15), válassza le az állórészt (1) az A csapágypajzsról. 4. a) Fékmotoroknál nyissa fel a csatlakozódoboz fedelét, kösse ki a fékkábelt a sorkapcsokról. nyomja le a B csapágypajzsot fékkel együtt az állórészről, és óvatosan emelje le (a fékkábellel szükség esetén húzzon át egy segédhuzalt). b) Az állórészt kb. 4 cm-re húzza le. 5. Ellenőrzés szemrevételezéssel: Van nedvesség vagy hajtóműolaj az állórész belső terében? ha nincs, folytassa a 9. ponttal. nedvesség esetén folytassa a 7. ponttal. hajtóműolaj esetén a motort szakszervizben javíttassa meg. 6. a) Hajtóműmotoroknál: a motort szerelje le a hajtóműről. b) Hajtómű nélküli motoroknál: szerelje le az A peremet. c) Szerelje ki a forgórészt (9). 7. Tisztítsa meg a motortekercset, szárítsa ki és ellenőrizze elektromos működőképesség szempontjából. 8. Cserélje ki a golyóscsapágyakat (7, 11) (csak engedélyezett golyóscsapágyakkal, lásd 7. oldal). Cserélje ki a tengelytömítő gyűrűt () az A csapágypajzsban. 9. Lássa el új tömítéssel az állórészt, szerelje fel a motort, féket stb. 10. Végezetül ellenőrizze a hajtóművet (lásd a hajtómű üzemeltetési utasítását). MOVI-SWITCH üzemeltetési utasítás

23 A fék ellenőrzési és karbantartási munkálatai 8 8. A fék ellenőrzési és karbantartási munkálatai BMG 05 BMG 04 típus: e 0 1 b c 19 a AXX 1 Motor fékcsapágypajzzsal Menesztő Biztosítógyűrű 4 Niro-tárcsa 5 Tömítőszalag 6 Gyűrűs rugó 7 Fékbetéttartó 8 Horgonytárcsa 9 Csillapítótárcsa (csak BMG) 10a Tőcsavar (x) 10b Ellenrugó 10c Nyomógyűrű 10e Hatlapú anya 11 Fékrugó 1 Tekercstest 1 Tömítőgyűrű 14 Rugós feszítőcsap 15 Féklazító kézikarral 16 Tőcsavar (x) 17 Kúpos tekercsrugó 18 Állítóanya 19 Ventilátor 0 Biztosítógyűrű 1 Ventilátorburkolat Házcsavar MOVI-SWITCH üzemeltetési utasítás

24 8 A fék ellenőrzési és karbantartási munkálatai A fék ellenőrzése, a légrés beállítása 1. Kapcsolja ki a MOVI-SWITCH készüléket és biztosítsa véletlen bekapcsolás ellen.. Szerelje le ha van, az NV16 / NV6 közelítés-jeladót, a perem-, illetve ventilátorburkolatot (1).. Tolja el a tömítőszalagot (5) (szükség esetén oldja a bilincset), szívja ki a fékport. 4. Mérje meg a fékbetéttartót (7, 7b): ha a fékbetéttartó 9 mm: cserélje ki a fékbetéttartót (lásd 5. oldal). 5. Mérje meg az A légrést (lásd alábbi ábrát): hézagmérővel három egymáshoz képest 10 -kal eltolt helyen a horgonytárcsa és a csillapítótárcsa (9) között. A 098AXX 6. A légrés megfelelő értékét állítsa be a hatlapú anyák (10e) meghúzásával (lásd 7. oldal). 7. Helyezze fel a tömítőszalagot, szerelje vissza a leszerelt alkatrészeket. 4 MOVI-SWITCH üzemeltetési utasítás

25 A fék ellenőrzési és karbantartási munkálatai 8 A fékbetéttartó cseréje A fékbetéttartó cseréjekor ellenőrizze, és szükség esetén cserélje ki a többi kiszerelt alkatrészt is. 1. Kapcsolja ki a MOVI-SWITCH készüléket és biztosítsa véletlen bekapcsolás ellen.. Szerelje le ha van, az NV16 / NV6 közelítés-jeladót, a perem-, illetve ventilátorburkolatot (1), a biztosítógyűrűt (0) és a ventilátort (19).. Távolítsa el a tömítőszalagot (5). Szerelje le a kézi féklazító alkatrészeit: állítóanyák (18), kúpos tekercsrugók (17), tőcsavarok (16), féklazító kézikar (15). 4. Oldja a hatlapú anyákat (10e), óvatosan (fékkábel!) húzza le a tekercstestet (1), vegye ki a fékrugókat (11). 5. Szerelje le a csillapítótárcsát (9), a horgonytárcsát (8) és a fékbetéttartót (7, 7b), tisztítsa meg a fék alkatrészeit. 6. Szereljen be új fékbetéttartót. 7. Szerelje vissza a fék alkatrészeit (a tömítőszalag, a ventilátor és a ventilátorburkolat kivételével). 8. Állítsa be a légrést (lásd 4. oldal, 5 7. pontok). 9. Kézi féklazításnál (HF vagy HR típusok): Az állítóanyákkal állítsa be a kúpos spirálrugók (laposra összenyomva) és az állítóanyák közötti hosszjátékot (lásd alábbi ábrát). Fék Hosszjáték [mm] BMG ,5 BMG BMG AXX Fontos: A hosszjátékra azért van szükség, hogy a fékbetét kopása esetén a horgonytárcsa utánállítódásra képes legyen. 10. Helyezze fel a tömítőszalagot, szerelje vissza a leszerelt alkatrészeket. Megjegyzés: A féklazító (HF típus) már ki van lazítva, ha a menetes stift működtetésekor ellenállás érezhető. A visszaugró féklazító (HR típus) normál kézi erővel kilazítható. Figyelem: Visszaugró kézi féklazítású fékmotoroknál üzembe helyezés/ karbantartás után a kézikart feltétlenül le kell venni! Tárolása a motor külső részén elhelyezett tartóban történik. MOVI-SWITCH üzemeltetési utasítás 5

26 8 A fék ellenőrzési és karbantartási munkálatai A féknyomaték megváltoztatása A féknyomaték fokozatokban megváltoztatható (lásd 7. oldal): különböző fékrugók beépítésével; a fékrugók számával. 1. Kapcsolja ki a MOVI-SWITCH készüléket és biztosítsa véletlen bekapcsolás ellen.. Szerelje le ha van, az NV16 / NV6 közelítés-jeladót; a perem-, illetve ventilátorburkolatot (1), a biztosítógyűrűt (0) és a ventilátort (19).. Távolítsa el a tömítőszalagot (5). Szerelje le a kézi féklazító alkatrészeit: állítóanyák (18), kúpos tekercsrugók (17), tőcsavarok (16), féklazító kézikar (15). 4. Oldja a hatlapú anyákat (10e), a tekercstestet (1) kb. 50 mm-rel húzza le (óvatosan, fékkábel!). 5. Cserélje ki, illetve egészítse ki a fékrugókat (11) (a fékrugókat szimmetrikusan kell elrendezni). 6. Szerelje vissza a fék alkatrészeit, a tömítőszalag, a ventilátor és a ventilátorburkolat kivételével, állítsa be a légrést (lásd 4. oldal, 5 7. pontok). 7. Kézi féklazításnál: Az állítóanyákkal állítsa be a kúpos spirálrugók (laposra összenyomva) és a féklazító kar közötti hosszjátékot (lásd az alábbi ábrát). Fék Hosszjáték [mm] BMG ,5 BMG BMG AXX Fontos: A hosszjátékra azért van szükség, hogy a fékbetét kopása esetén a horgonytárcsa utánállítódásra képes legyen. 8. Helyezze fel a tömítőszalagot, szerelje vissza a leszerelt alkatrészeket. Figyelem: Ismételt szétszereléskor az állítóanyákat (18) és a hatlapú anyákat (10e) ki kell cserélni (az anyák csökkenő önzáró képessége miatt)! 6 MOVI-SWITCH üzemeltetési utasítás

27 Alkalmazható golyóscsapágytípusok Alkalmazható golyóscsapágytípusok Motortípus A csapágy (háromfázisú motor, fékmotor) B csapágy (talpas, peremes, hajtóműmotorok) Peremes motor Hajtóműmotor Talpas motor Háromfázisú Fékmotor motor DT Z-J 60-Z-J 604-Z-J 60-J 60-RS-J-C DT 90-DV Z-J-C 605-J 605-RS-J-C 8.5 A fék légrése, a fék féknyomatéka Fék Motor min. 1) Légrés mm max. BMG 05 DT 71 5,0 4,0,5 1,6 1, BMG 1 DT ,5 6,0 0,5 0,6 BMG DT ,6 5,0 BMG 4 DV Féknyomatékok beállítása Féknyomaték A rugók fajtája és száma A rugók rendelési számai [Nm] normál piros normál piros X ) A légrés ellenőrzésekor ügyelni kell az alábbiakra: próbafutás után a fékbetéttartó párhuzamossági tűrései következtében 0,1 mm eltérés adódhat. MOVI-SWITCH üzemeltetési utasítás 7

28 n kva f 9 i A MOVI-SWITCH műszaki adatai P Hz 9 Műszaki adatok 9.1 A MOVI-SWITCH műszaki adatai MOVI-SWITCH Tápfeszültség (jel: 4 V) U 4 V 19 V... 0 V I 4 V < (50 ma + I OK ) I 4 V <,5 A (kimeneti zárlat esetén) Vezérlésbemenet (jel: RUN) RUN kapcsolási állapot U RUN(KI) V, I RUN < ma U RUN(BE) V, I RUN < 15 ma Hőmérséklet-felügyelet PTC (TF) kapcsolási állapota R KI > 990 Ohm < 1650 Ohm Modulvédelem Kimenet (OK jel) Üzemkész állapot visszajelzése Túl magas hőmérséklet visszajelzése Áram visszajelzéshez Zárlati áram Erősáramú csatlakozók Hálózati áram Hálózati feszültségtartomány Zavarkibocsátás Zavarállóság (high) (low) R BE 9. MLK11A AS-i bináris slave műszaki adatai Hőmérsékleti lekapcsolás C Hőmérséklet-hiszterézis jellemző értéke 5 K U OK (U 4V V) nagy ellenállású (I szivárgási < ma) I OK ,65 A 0,7...,4 A I OK I n motor 0, A U n motor 80 V V (± 10%), f = Hz Az EN rész előírásai, valamint az EN B határérték teljesítve. Az EN rész előírásai teljesítve. MLK11A opció Cikkszám AS-i profil 7.F (free profil) BE/KI konfiguráció 7 hex ID-kód F hex Cím (gyári beállítás: 0 cím) A cím max. 10-szer módosítható Watchdog 40 ms (minden kimenet árammentes) Környezeti hőmérséklet -5 C-tól +60 C-ig Védettség IP65 Áramfelvétel külső érzékelők nélkül Teljes áramfelvétel Érzékelők csatlakoztatása Tápfeszültség DI / DI bináris bemenetek Jelszint Jelkésleltetés 0 ma jellemző 50 ma (MLK11A MOVIMOT -tal) jellemző 150 ma (MLK11A MOVI-SWITCH -csel) 40 ma (érzékelők tápellátásával együtt) 18 V DC -től 0 V DC -ig az AS-i hálózatról, zárlatbiztos I max 100 ma PNP-kapcsolás 1 : U 10 V, I 6 ma (max. 10 ma) 0 : U 5 V, I ma < 5 ms 8 MOVI-SWITCH üzemeltetési utasítás

29 Módosítási index Módosítási index A MOVI-SWITCH korábbi kiadványához képest (nyomtatvány száma: , kiadás: 000/06) az alábbi kiegészítésekre és módosításokra került sor: Új példa az AS-i slave-cím kiadására programozókészülék segítségével Új csatlakozási példa: MOVI-SWITCH MF. terepibusz-interfésszel (csatlakozás M1 csatlakozón keresztül) Korrigált kapcsolási rajz Csatlakozás MLK11 AS-i bináris slave és BGW fékvezérléssel. A rajzon tévedésből a belső huzalozás hibás volt ( vezeték fel volt cserélve). MOVI-SWITCH üzemeltetési utasítás 9
