1 Algoritmusok és adatszerkezetek II. Horváth Gyula Szegedi Tudományegyetem Természettudományi és Informatikai Kar

2 9. Geometriai algoritmusok Számos olyan gyakorlati számítási probléma van, amely megoldható olyan geometriai modellben, amelyben csak egyszerű objektumok, pontok, egyenesek, szakaszok, szögek, szögtartományok, poligonok szerepelnek. Ilyen alapvető feladatokat vizsgálunk Alapfogalmak Pont: (x,y) R R Szakasz Legyen p 1, p 2 pont. A p 1 és p 2 pont által meghatározott szakasz: p 1 p 2 = {p = (x,y) : x = α p 1.x + (1 α)p 2.x, y = α p 1.y + (1 α) p 2.y), α R, 0 α 1 Ha p 1 és p 2 sorrendje számít, akkor irányított szakaszról beszélünk, jele: p 1 p 2. Egyenes Egyenes megadása: 1. y = m x + b egyenlettel: azon (x, y) pontok halmaza, amelyekre teljesül az egyenlet. 2. ax + by + c = 0 egyenlettel. 3. Egyenes megadása két pontjával: e(p 1, p 2 )

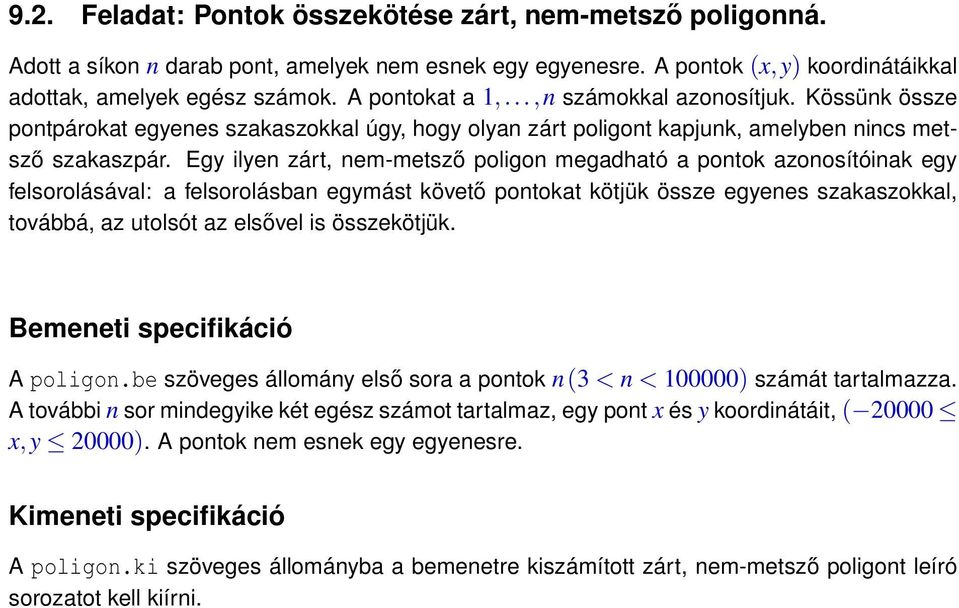

3 9.2. Feladat: Pontok összekötése zárt, nem-metsző poligonná. Adott a síkon n darab pont, amelyek nem esnek egy egyenesre. A pontok (x, y) koordinátáikkal adottak, amelyek egész számok. A pontokat a 1,...,n számokkal azonosítjuk. Kössünk össze pontpárokat egyenes szakaszokkal úgy, hogy olyan zárt poligont kapjunk, amelyben nincs metsző szakaszpár. Egy ilyen zárt, nem-metsző poligon megadható a pontok azonosítóinak egy felsorolásával: a felsorolásban egymást követő pontokat kötjük össze egyenes szakaszokkal, továbbá, az utolsót az elsővel is összekötjük. Bemeneti specifikáció A poligon.be szöveges állomány első sora a pontok n(3 < n < ) számát tartalmazza. A további n sor mindegyike két egész számot tartalmaz, egy pont x és y koordinátáit, ( x,y 20000). A pontok nem esnek egy egyenesre. Kimeneti specifikáció A poligon.ki szöveges állományba a bemenetre kiszámított zárt, nem-metsző poligont leíró sorozatot kell kiírni.

4 Példa bemenet és kimenet poligon.be poligon.ki

5 Megoldás Válasszuk ki a legkisebb x-koordinátájú pontot, ha több ilyen van, akkor ezek közül válasszuk a legkisebb y-koordinátájút. Ezt nevezzük (bal-alsó) sarokpontnak és jelöljük Q-val. Húzzunk (fél) egyenest a Q sarokpontból minden ponthoz. Rendezzük az egyeneseket a Q ponton áthaladó, x-tengellyel párhuzamos egyenessel bezárt (előjeles) szög alapján. p i φ(q, p i ) Q Q φ(q, p i ) p i 1. ábra. A p i ponthoz tartozó előjeles szög: φ(q, p i ).

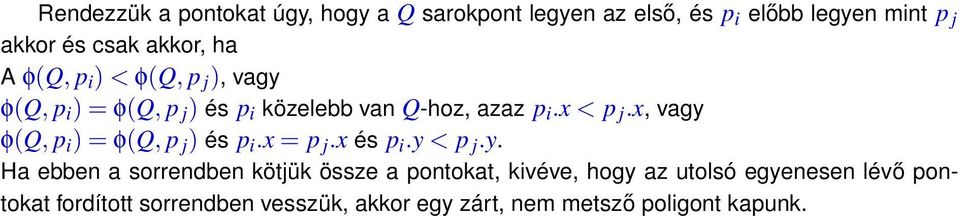

6 Rendezzük a pontokat úgy, hogy a Q sarokpont legyen az első, és p i előbb legyen mint p j akkor és csak akkor, ha A φ(q, p i ) < φ(q, p j ), vagy φ(q, p i ) = φ(q, p j ) és p i közelebb van Q-hoz, azaz p i.x < p j.x, vagy φ(q, p i ) = φ(q, p j ) és p i.x = p j.x és p i.y < p j.y. Ha ebben a sorrendben kötjük össze a pontokat, kivéve, hogy az utolsó egyenesen lévő pontokat fordított sorrendben vesszük, akkor egy zárt, nem metsző poligont kapunk.

7

8 Q

9 Q 2 1

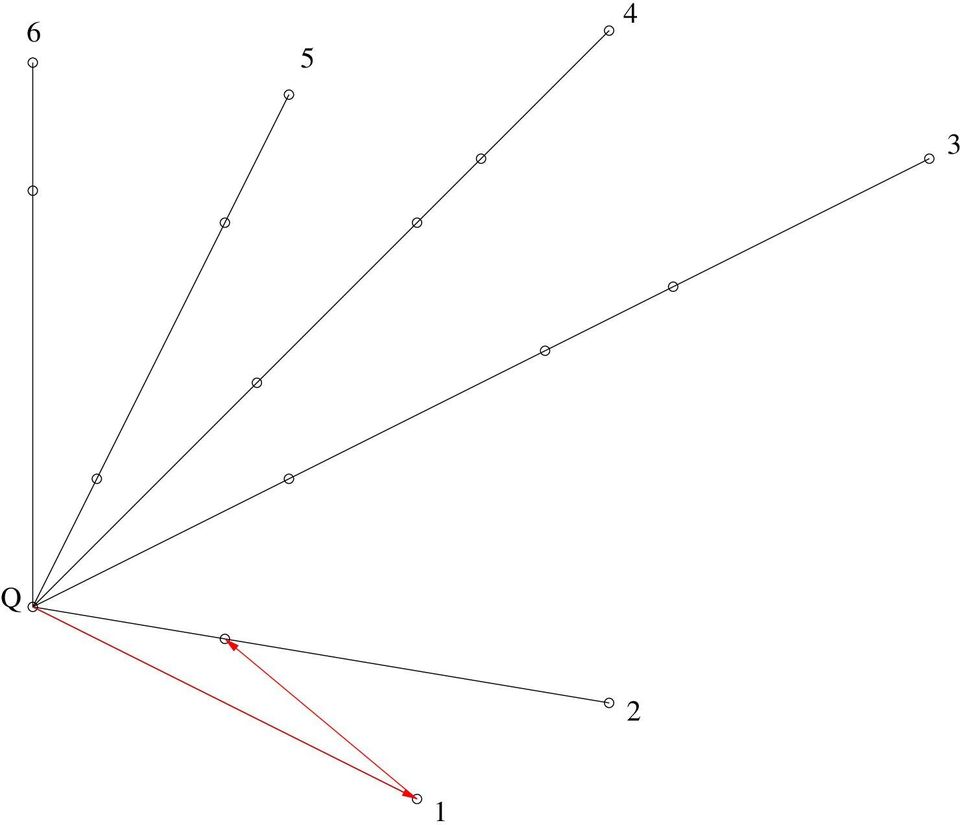

10 Q 2 1

11 Q 2 1

12 Q 2 1

13 Q 2 1

14 Q 2 1

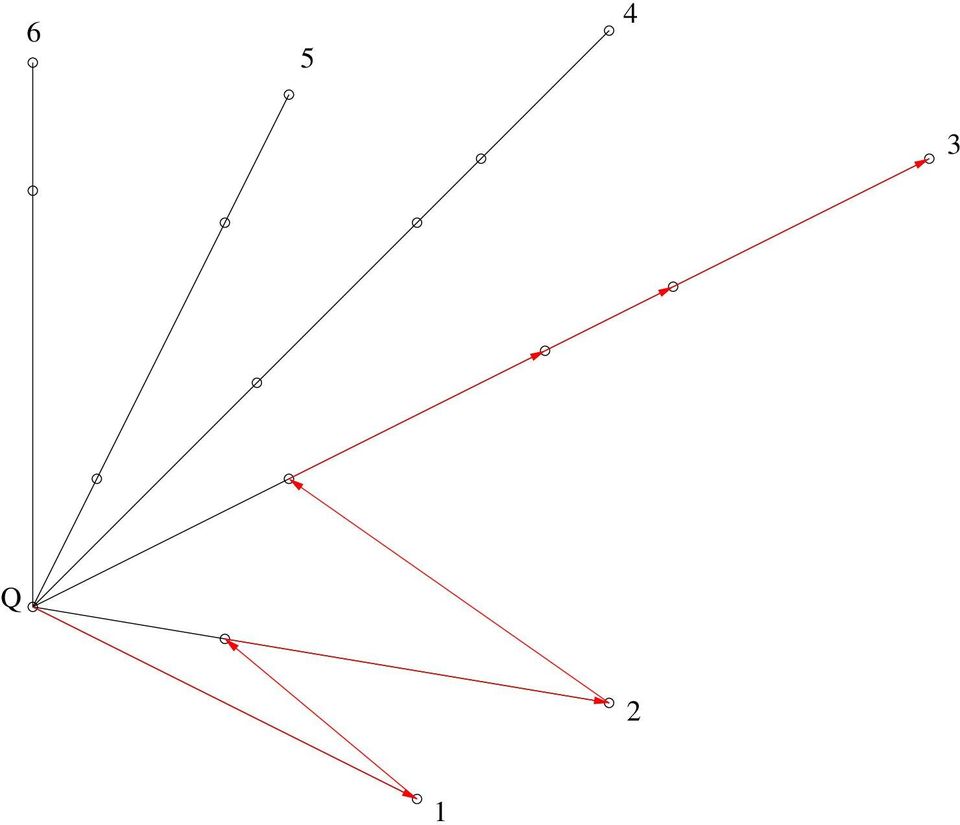

15 Q 2 1

16 Q 2 1

17 Q 2 1

18 Q 2 1

19 Q 2 1

20 Q 2 1

21 Hogyan dönthető el, hogy φ(q, p i ) < φ(q, p j )? Minden i > 1-re π 2 < φ(q, p i) π 2 és ebben a tartományban a tangens függvény szigorúan p j p i p j.y Q.y p i.y Q.y Q p j.x Q.x p i.x Q.x 2. ábra. A φ(q, p i ) és φ(q, p j ) szögek viszonya. monoton növekvő, tehát φ(q, p i ) < φ(q, p j ) akkor és csak akkor, ha tan(φ(q, p i )) = p i.y Q.y p i.x Q.x < p j.y Q.y p j.x Q.x = tan(φ(q, p j)) Mivel Q sarokpont, így p i.x Q.x 0 és p j.x Q.x 0, tehát φ(q, p i ) < φ(q, p j )

22 akkor és csak akkor, ha (p i.y q.y)(p j.x Q.x) < (p j.y Q.y)(p i.x Q.x) Tehát a pontok rendezése: p i megelőzi p j -t akkor és csak akkor, ha (p i.y Q.y)(p j.x Q.x) < (p j.y Q.y)(p i.x Q.x) (1) (p i.y Q.y)(p j.x Q.x) = (p j.y Q.y)(p i.x Q.x) p i.x < p j.x (2) (p i.y Q.y)(p j.x Q.x) = (p j.y Q.y)(p i.x Q.x) p i.x = p j.x p i.y < p j.y (3) A sík pontjainak ábrázolására a PONT osztályt használjuk. public class Pont{ double x, y;//a pont x- és y-koordinátája int az; //a pont azonosítója Pont(double x, double y, int az){ this.x=x; this.y=y; this.az=az; Pont(double x, double y){ this.x=x; this.y=y; Pont(){

23 Tegyük fel, hogy van olyan SAROKRENDEZ eljárásunk, amely a P ponthalmazt rendezi a balalsó sarokpontjára vonatkozó polárszög szerint. Ekkor a feladat megoldása a következőképpen adható meg.

24 public class Poligon{ public static int[] Osszekot(Pont[] P){ int n=p.length; int[] S=new int[n]; //bal-alsó sarokpont szerinti polár-szög rendezés Geom.SarokRendez(P); for (int i=0; i<n; i++) S[i]=P[i].az; int i=n-2; while ( (P[n-1].y-P[0].y)*(P[i].x-P[0].x)== (P[i].y-P[0].y)*(P[n-1].x-P[0].x) ) i--; //egy helyes sorrend: int j=n-1; i++; while (i<j){ int x=s[i]; S[i++]=S[j]; S[j--]=x; S[0..i],S[n-1]..S[i+1] return S;

25 A SAROKRENDEZ eljárás a kupacrendezést használva rendezi a ponthalmazt. A REN- DEZ.KUPACREND1 eljárásnak paraméterként adjuk meg az r rendezési relációt, ami az (1-3) képletet valósítja meg. public static void SarokRendez(Pont[] P){ int mi=0; int n=p.length; for (int i=1; i<n; i++) //bal-also sarokpont meghatározása if (P[i].x<P[mi].x P[i].x==P[mi].x && P[i].y<P[mi].y) mi=i; Pont x=p[0]; //a sarokpont kicserélése P[0]=P[mi]; P[mi]=x; //P[0]-al SarokRend r=new SarokRend(P[0]); //a rendezési reláció létesítése Rendez.KupacRend1(P, r); //P[1..n-1] rendezése kupacrendezéssel

26 Tehát a teljes feladat megoldása: public class Polifelad{ public static void main (String[] args)throws IOException{ Pont[] P=BeOlvas(); int[] S=Poligon.Osszekot(P); KiIr(S); public static Pont[] BeOlvas()throws IOException{ Scanner bef = new Scanner(new File("poligon.be")); int n=bef.nextint(); bef.nextline(); Pont[] P=new Pont[n]; for (int i=0; i<n; i++){ int x=bef.nextint(); int y=bef.nextint(); bef.nextline(); P[i]=new Pont(x,y,i+1); bef.close(); return P;

27 static void KiIr(int[] S)throws IOException{ PrintWriter kif=new PrintWriter( new BufferedWriter( new FileWriter("poligon.ki") ) ); for (int x:s) kif.print(x+" "); kif.println(); kif.close();

28 Gyakran előfordul, hogy a síkon adott p 1 és p 2 pontra el kell dönteni, hogy a p 1 ponthoz képest a p 2 pont milyen forgásirányba esik. Tekintsük a 3. ábrán látható p 1 és p 2 vektorokat. A p 1 p 2 keresztszorzat a (0,0), p 1, p 2 és a p 1 + p 2 = (p 1.x + p 2.x, p 1.y + p 2.y) pontok által alkotott paralelogramma előjeles területeként értelmezhető. x 2 x 1 p 1 + p 2 y 1 p 2 y 2 y 2 p1 y 1 (0,0) x 1 x 2 3. ábra. A paralelogramma előjeles területe: T = (x 1 + x 2 )(y 1 + y 2 ) x 1 y 1 x 2 y 2 x 2 y 1 x 2 y 1 = x 1 y 1 + x 1 y 2 + x 2 y 1 + x 2 y 2 x 1 y 1 x 2 y 2 x 2 y 1 x 2 y 1 = x 1 y 2 x 2 y 1

29 y p 1 + p 2 y p 2 p (0,0) x p 1 (0,0) (a) x (b) 4. ábra. (a) A p 1 és p 2 vektorok keresztszorzata a paralelogramma előjeles területe. (b) A világos tartomány azokat a pontokat tartalmazza, amelyek a p-től órajárással egyező irányba esnek, a sötétebb pedig azokat, amelyek órajárással ellentétes irányba esnek p-től. p 1 p 2 = ( x1 x det 2 y 1 y 2 = x 1 y 2 x 2 y 1 = p 2 p 1. ) p 1 p 2 > 0 p 2 az órajárással ellentétes irányban van p 1 -hez képest. p 1 p 2 = 0 a (0,0), p 1 és p 2 pontok egy egyenesre esnek (kollineárisak). p 1 p 2 < 0 p 2 az órajárás irányban van p 1 -hez képest.

30 p2 p2 p1 p1 Még általánosabban, adott két csatlakozó irányított szakasz, p 0 p 1 és p 1 p 2, milyen irányba fordul p 1 p 2 a p 0 p 1 -hez viszonyítva? A válasz (p 1 p 0 ) (p 2 p 0 ) = (p 1.x p 0.x)(p 2.y p 0.y) (p 2.x p 0.x)(p 1.y p 0.y) keresztp0 p0 5. ábra. Csatlakozó szakaszok forgásiránya. szorzat előjele alapján megadható. (p 1 p 0 ) (p 2 p 0 ) > 0 : p 1 p 2 balra fordul, (p 1 p 0 ) (p 2 p 0 ) = 0 : p 0 p 1 és p 1 p 2 kollineárisak, (p 1 p 0 ) (p 2 p 0 ) < 0 : p 1 p 2 jobbra fordul.

31 public static int ForgasIrany(Pont p0, Pont p1, Pont p2){ /** Kimenet: +1 ha p0->p1->p2 balra fordul, * 0 ha p0,p1 és p2 kollineárisak, * -1 ha p0->p1->p2 jobbra fordul. */ double p1xp2=(p1.x-p0.x)*(p2.y-p0.y)-(p2.x-p0.x)*(p1.y-p0.y); return (int)math.signum(p1xp2); Annak eldöntése, hogy a kollineáris p 0, p 1, p 2 pontok esetén p 1 közelebb van-e p 0 -hoz, mint p 2 : public static boolean Kozel(Pont p0, Pont p1, Pont p2){ /** *Feltétel: (p0,p1,p2) kollineáris *Kimenet: p1 közelebb van p0-hoz, mint p2 */ return Math.abs(p1.x-p0.x)<Math.abs(p2.x-p0.x) Math.abs(p1.y-p0.y)<Math.abs(p2.y-p0.y) ;

32 max(p1.y,p2.y) q.y q p1 min(p1.y,p2.y) p2 min(p1.x,p2.x) q.x max(p1.x,p2.x) 6. ábra. A q pont a p 1 p 2 szakaszra esik, ha p 1, p 2 és q kollineárisak és min(p 1.x, p 2.x) q.x max(p 1.x, p 2.x) és min(p 1.y, p 2.y) q.y max(p 1.y, p 2.y). public static boolean Kozte(Pont p1, Pont p2, Pont q){ return Math.abs(p1.x-q.x)<=Math.abs(p2.x-p1.x) && Math.abs(p2.x-q.x)<=Math.abs(p2.x-p1.x) && Math.abs(p1.y-q.y)<=Math.abs(p2.y-p1.y) && Math.abs(p2.y-q.y)<=Math.abs(p2.y-p1.y) ;

33 A FORGASIRANY és a KOZEL felhasználásával megadhatjuk a bal-alsó sarokponthoz viszonyított polárszög szerinti rendezés rendezési relációját. /** *A this.sarok bal-alsó sarokponthoz viszonyított pollárszög szerinti rendez *rendezési relációja */ public class SarokRend implements Comparator<Pont>{ Pont sarok; //a ponthalmaz bal-alsó sarokpontja public int compare(pont p1, Pont p2){ if (p1.x==p2.x && p1.y==p2.y) return 0; int forg=geom.forgasirany(sarok,p1,p2); return (forg>0 forg==0 && Geom.Kozel(sarok,p1,p2))? -1:1; SarokRend(Pont q){ sarok=new Pont(q.x,q.y); SarokRend(){ sarok=new Pont();

34 Hasonlóképpen, tetszőleges q pontra vonatkozó polárszög szerinti rendezés rendezési relációja is megadható a FORGASIRANY és a KOZTE felhasználásával q ábra. A q pontra vett polárszög szerinti rendezés. A pont mellé írt szám a pontnak a rendezésbeli sorszáma.

35 /** A this.polar ponthoz viszonyított pollárszög szerinti rendezés * rendezési relációja */ public class PolarRend implements Comparator<Pont>{ private Pont polar; public int compare(pont p1, Pont p2){ if (p1.x==p2.x && p1.y==p2.y) return 0; int forg=geom.forgasirany(polar,p1,p2); switch (forg){ case -1: return (p1.y<=polar.y && p2.y>polar.y)? -1:1; case 0 : return Geom.Kozte(polar,p2,p1) Geom.Kozte(p1,p2,polar) && (p1.y<polar.y p1.y==polar.y && p1.x<polar.x)? -1:1; case 1 : return (p1.y<=polar.y p2.y>polar.y)? -1:1; default : return 0; 9.3. Feladat: Pont helyzetének megállapítása. Adott a síkon egy zárt, nem-metsző poligon a csúcsainak p 1,..., p n órajárással ellentétes felsorolásával és adott egy q pont. Eldöntendő a q pontnak a poligonhoz képesti helyzete, azaz, hogy a belsejéhez tartozik-e, az oldalán van-e, avagy külső pont?

36 Megoldás Válasszunk egy olyan q 0 pontot, amely biztosan nem tartozik a poligon belsejéhez és a poligon egyetlen csúcsa sem esik a q 0 q szakaszra, legfeljebb ha q megegyezik valamelyik csúccsal. (Van ilyen pont.) Ha a q 0 q szakasz a poligon páratlan számú oldalát metszi, akkor q belső pont, egyébként külső. q q0 8. ábra. A q 0 q szakasz a poligon páratlan sok oldalát metszi, tehát belső pont.

37 q q0 9. ábra. A poligonnak több csúcsa is a q 0 q szakaszra esik.

38 A q 0 külső pont választása. Legyen q 0.y = max{p i.y p i.y < q.y,i = 1,...n és q 0.x = min{p i.x i = 1,...n 1. Ha a poligonnak nincs olyan csúcspontja, amelynek y-koordinátája kisebb, mint q.y, akkor q biztosan külső pont. A q0 pont ilyen választása esetén legfeljebb a q pont esik a poligon valamelyik q q0 10. ábra. A q 0 pont választása:q 0.y = max{p i.y p i.y < q.y,i = 1,...n és q 0.x = min{p i.x i = 1,...n 1. oldalára, amikor is q nem belső pont lesz. Ezt az esetet külön ellenőrizzük. Egyébként, a poligon bármely p i p i+1 oldalának akkor és csak akkor van közös pontja a q 0 q szakasszal, ha p i és p i+1 az e(q 0,q) egyenes különböző oldalára esik és a q 0 és q pont az e(p i, p i+1 ) egyenes különböző oldalára esik. Ez a feltétel a FORGÁSIRANY eljárás felhasználásával egyszerűen kiszámítható.

39 max(p1.y,p2.y) q.y q p1 min(p1.y,p2.y) p2 min(p1.x,p2.x) q.x max(p1.x,p2.x) 11. ábra. A q pont a p 1 p 2 szakaszra esik, ha p 1, p 2 és q kollineárisak és q.x p 1.x p2.x p1.x és q.x p 2.x p2.x p1.x /** a p1-p2 szakaszon van-e a q pont? */ public static boolean Szakaszon(Pont p1, Pont p2, Pont q){ double fir=(p1.x-q.x)*(p2.y-q.y)-(p2.x-q.x)*(p1.y-q.y); return fir==0.0 && Math.abs(q.x-p1.x)<=Math.abs(p2.x-p1.x) && Math.abs(q.x-p2.x)<=Math.abs(p2.x-p1.x) && Math.abs(q.y-p2.y)<=Math.abs(p2.y-p1.y) && Math.abs(q.y-p2.y)<=Math.abs(p2.y-p1.y) ;

40 /** Kimenet: -1 ha a q pont a poligon belsejében van, * 0 az oldalán van, * +1 ha kivül van */ public static int PontHelyzete(Pont[] P, Pont q){ int n=p.length; double y0=q.y; double x0=p[0].x; for (int i=1; i<n; i++){ if (P[i].y<q.y && (P[i].y>y0 y0==q.y) ) y0=p[i].y; if (P[i].x<x0) x0=p[i].x; Pont q0=new Pont(x0-1,y0); int metsz=0; for (int i=0; i<n; i++){ int ii=(i<n-1)? i+1: 0; if (Szakaszon(P[i], P[ii], q) ) return 0; if (ForgasIrany(P[i],P[ii],q0)*ForgasIrany(P[i],P[ii],q)<0 && ForgasIrany(q0, q, P[i])*ForgasIrany(q0, q, P[ii]) <0 ) metsz++; return (metsz % 2==1)? -1:1;

41 A algoritmus futási ideje legrosszabb esetben is a poligon csúcsainak n számával arányos, tehát O(n) Metsző szakaszpárok Eldöntendő, hogy metszi-e egymást adott p 1 p 2 és q 1 q 2 szakasz? q2 p2 p2 p2 q1 q1 q2 p1 p1 q2 p1 q1 p2 p1 q2 q2 p1 q1 p2 q1 12. ábra. Szakaszpárok metszésének öt lehetséges esete.

42 public class Szakasz{ Pont bal, jobb; //a szakasz bal- és jobb-végpontja int az; //a szakasz azonisítója Szakasz(Pont b, Pont j, int a){ bal=b; jobb=j; az=a; Szakasz(Pont b, Pont j){ bal=b; jobb=j; Szakasz(){ public static boolean SzakaszParMetsz(Szakasz s1, Szakasz s2){ int fpq1=forgasirany(s1.bal,s1.jobb,s2.bal); int fpq2=forgasirany(s1.bal,s1.jobb,s2.jobb); int fqp1=forgasirany(s2.bal,s2.jobb,s1.bal); int fqp2=forgasirany(s2.bal,s2.jobb,s1.jobb); return (fpq1*fpq2<0) && (fqp1*fqp2<0) fpq1==0 && Kozte(s1.bal,s1.jobb,s2.bal) fpq2==0 && Kozte(s1.bal,s1.jobb,s2.jobb) fqp1==0 && Kozte(s2.bal,s2.jobb,s1.bal) fqp2==0 && Kozte(s2.bal,s2.jobb,s1.jobb);

43 9.5. Ponthalmaz konvex burka Definíció. Egy egyszerű (nem metsző) poligon konvex, ha bármely két belső pontját összekötő szakasz minden pontja a poligon belsejében, vagy határán van. Definíció. Egy P = {p 1,..., p n ponthalmaz konvex burka az a legszűkebb Q konvex poligon, amely a ponthalmaz minden pontját tartalmazza. Megoldás Graham-féle pásztázással Első lépésként rendezzük a ponthalmazt polárszög szerint, majd minden egyenesen csak a sarokponttól legtávolabbi pontot hagyjuk meg, a többit töröljük. Az így törölt pontok biztosan nem lehetnek csúcspontjai a konvex buroknak. Legyen q 1,...,q m az így kapott pontsorozat polárszög szerinti rendezésben. Mindaddig, amíg van három olyan cirkulárisan egymást követő q i, q i+1 q i+2 pont, hogy q i+1 q i+2 jobbra fordul q i q i+1 -hez képest, hagyjuk el a q i+1 pontot. Az algoritmus futási ideje O(n lg n), ha a polárszög szerinti rendezést olyan algoritmussal valósítjuk meg amelynek futási ideje O(n lgn).

44 13. ábra. Ponthalmaz konvex burka.

45 14. ábra. A pontok halmazának rendezése polárszög szerint.

46 15. ábra. Minden egyenesen csak a legtávolabbi pont marad meg.

47

48

49

50

51

52

53

54

55

56

57

58 /** *Konvex burok Graham-féle páztázó algoritmusa *Bemenet: Pont[] P ponthalmaz *Kimenet: m: a konvex burok pontjainak száma * P[0..m-1] tartalmazza a konvex burok pontjait */ public static int GrahamKB(Pont[]P){ int n=p.length; Pont x; SarokRendez(P); int m=1; for (int i=2; i<n; i++){ while (m>0 && ForgasIrany(P[m-1],P[m], P[i])<=0) m--; m++; x=p[m]; P[m]=P[i]; P[i]=x; return m;

59 9.6. Érintő egyenes keresése lineáris időben 9.1. definíció. Legyen P ponthalmaz, a P és q egy pont. Azt mondjuk, hogy az e(q, a) a P ponthalmaz jobboldali érintő (támasztó) egyenese, ha P minden pontja qa-tól nem jobbra van. Hasonlóan, az e(q,a) a P ponthalmaz baloldali érintő (támasztó) egyenese, ha P minden pontja qa-tól nem balra van. b q a 16. ábra. e(q, a) a P ponthalmaz jobboldali, e(q, b) pedig a baloldali érintő egyenese.

60 Nyilvánvaló, hogy akkor és csak akkor létezik adott q ponton átmenő érintő egyenes, ha q a P ponthalmaz konvex burkán kivül, vagy az oldalán van. Feladat: érintő egyenes meghatározása. Bemenet: P ponthalmaz, q pont Kimenet: 1. (a,0,0), ha P minden pontja az e(q,a) egyenesre esik 2. (a,b,0), ha q a P konvex burkán kivül van, és ekkor e(q,a) jobboldali, e(q, b) pedig baloldali érintő egyenes 3. (a,b,c), ha q a P konvex burkán belül van, és ekkor a, b és c olyan három pontja P-nek, hogy q az (a, b, c) háromszög belsejébe, vagy oldalára esik, de P egyetlen más pontja sem esik a háromszögbe sem oldalára.

61 b 4 a 3 q 2 1

62 b 4 a 3 q 2 1 P[i]

63 4 b a 3 q 2 P[i] 1

64 4 b 3 q 2 a= P[i] 1

65 4 b 3 q 2 a= P[i] 1

66 4 b =P[i] 3 q 2 a 1

67 c q a b 17. ábra.

68 c q a b

69 c q a b

70 c q a b

71 public static int[] Erinto(Pont[] P, Pont q){ /* Bemenet: P pon Kimenet: (i,0,0) ha P minden pontja az e(q,p[i+1]) egyenesre esik (a,b,0) ha q a P konvex burkán kívül van, és ekkor az e(q,a) és e(q,b) a két érintő egyenes (a,b,c) ha q a P konvex burkán belül van, és ekkor (a,b,c) olyan háromszög, hogy q a háromszögben van, és a,b és c kivételével P egyetlen pontja sem esik a háromszögbe, sem oldalára. */ int n=p.length; int[] abc={0,0,0; Pont a=p[0]; Pont b=null; Pont c=null; int firqa,firqb, firqc; int i=0; for (i=1; i<n&&geom.forgasirany(q,a,p[i])==0; i++) if (i==n){//p pontjai egy egyenesre esnek return abc;

72 b=p[i]; if (Geom.ForgasIrany(q,a,b)<0){//q-a-tól b balra essen a=b; b=p[0]; for (int j=1; j<n; j++){ firqa=geom.forgasirany(q,a,p[j]); firqb=geom.forgasirany(q,b,p[j]); if (firqa<0 && firqb>=0 firqa<=0 && firqb>0){//1.eset c=p[j]; break; else if (firqa<0 && firqb<0){//2.eset a=p[j]; else if (firqa>0 && firqb>0){//3.eset b=p[j]; //else nincs mit tenni, sem a, sem b nem vátozik //ha c==null, akkor q kivül van, és ekkor e(q,a) és e(q,b) érin if (c==null){ abc[0]=a.az; abc[1]=b.az; abc[2]=0; return abc;

73 //Az (a,b,c) háromszög tartalmazza a q pontot, finomítás: for (int i=0; i<n; i++) if (P[i].az!=a.az && P[i].az!=b.az && P[i].az!=c.az && Geom.ForgasIrany(a,b,P[i])>=0 && Geom.ForgasIrany(b,c,P[i])>=0 && Geom.ForgasIrany(c,a,P[i])>=0){ firqa=geom.forgasirany(q,a,p[i]); firqb=geom.forgasirany(q,b,p[i]); firqc=geom.forgasirany(q,c,p[i]); if (firqb<=0 && firqc>=0){ a=p[i]; else if (firqa>=0 && firqc<=0){ b=p[i]; else { c=p[i]; abc[0]=a.az; abc[1]=b.az; abc[2]=c.az; return abc; //Erinto

74 9.7. Feladat: Ponthalmaz legtávolabbi pontpárja. Adott a síkon egy P = {p 1,..., p n ponthalmaz. Határozzuk meg a ponthalmaz egy legtávolabbi pontpárját! Megoldás. A naiv algoritmus, amely minden pontpárra kiszámítja azok távolságát, futási ideje O( i=1 n 1 n(n 1) i) = 2 = O(n 2 ). Konvex burok alkalmazásával O(n lg n) idejű algoritmust adhatunk lemma. A legtávolabbi pontpár P konvex burkának két pontja lesz. Definíció A P ponthalmaz átellenes pontpárja olyan p i és p j pontpár, hogy ha van olyan p i -n és p j -n átmenő egyenes, amelyek párhuzamosak és a P ponthalmaz minden pontja a két egyenes közé esik. Konvex poligon összes átellenes pontpárjának meghatározása görgetéssel. Legyen P = p 1,..., p m a konvex poligon csúcspontjainak órajárással ellentétes felsorolása. Legyen p i a konvex poligon legkisebb y-koordinátájú pontja, ha kettő ilyen van, akkor ezek közöl válasszuk a legnagyobb x-koordinátájút. Legyen továbbá p j pedig a legnagyobb y-koordinátájú pontja, ha kettő ilyen van, akkor ezek közül

75 válasszuk a legkisebb x-koordinátájút. p i és p j nyilvánvalóan átellenes pontjai a poligonnak. Az összes átellenes pontpár lineáris időben meghatározható görgetéssel.

76 p j p j+1 p i+1 p i 18. ábra. Görgetés Ha az e(p i, p i+1 ) egyenes hajlásszöge kisebb, mint az e(p j, p j+1 ) egyenes hajlásszöge, akkor a p i+1 és p j is átellenes pontpár lesz, egyébként a p i p j+1 lesz átellenes pontpár. (a +1 modulo m értendő). Forgassuk el balra a 14.ábrán látható p i és p j pontokon átmenő párhuzamos egyeneseket amíg valamelyik a p i p i+1 vagy a p j p j+1 oldalra nem ér. Ha előbb érjük el a p i p i+1 oldalt, akkor i := i + 1, egyébként j := j + 1. Folytassuk ezt mindaddig, amíg vissza nem érünk a kezdetben választott két átellenes ponthoz. A szögek viszonya eldönthető a következő kifejezéssel:

77 FORGASIRANY(p j+1, p i+1 p i + p j+1, p j ) > 0 Következmény n elemű ponthalmaz egy legtávolabbi pontpárja O(n lg n) idejű algoritmussal kiszámítható. Következmény n elemű ponthalmaz vastagsága O(n lg n) idejű algoritmussal kiszámítható.

78 public class LTavolPontpar{ private static Pont Eltol(Pont q1, Pont q2, Pont q3){ return new Pont(q3.x-q2.x+q1.x, q3.y-q2.y+q1.y,0); A P ponthalmat legtavolabbi pontpárja */ public static PontPar ParKeres(Pont[] P){ int n=p.length; int m=geom.grahamkb(p); int i0=0; int j0=0; int i,j,ii,jj; double irany; /* A konvex burok két átellenes pontjának meghatározása */ for (int k=1; k<m; k++){ if (P[k].y<P[i0].y (P[k].y==P[i0].y&&P[k].x>P[i0].x))i0=k; if (P[k].y>P[j0].y (P[k].y==P[j0].y&&P[k].x<P[j0].x))j0=k;

79 double maxtav=(p[i0].x-p[j0].x)*(p[i0].x-p[j0].x)+ (P[i0].y-P[j0].y)*(P[i0].y-P[j0].y); PontPar Ptavol=new PontPar(P[i0], P[j0], maxtav); double ujtav; i=i0; j=j0; do{ //görgetés ii=(i+1)%m; jj=(j+1)%m; irany=geom.forgasirany(p[jj],eltol(p[jj],p[i],p[ii]),p[j]) if (irany>0){ i=ii; ii=(i+1)%m; else { //irany>=0 j=jj; jj=(j+1)%m; ujtav=(p[i].x-p[j].x)*(p[i].x-p[j].x)+ (P[i].y-P[j].y)*(P[i].y-P[j].y); if (ujtav>maxtav){ Ptavol.a=P[i]; Ptavol.b=P[j]; while(i!=i0 j!=j0); maxtav=ujtav;

80 Ptavol.abtav=Math.sqrt(maxtav); return Ptavol;

81 9.8. Metsző szakaszpárok létezésének vizsgálata Bemenet: S = {s 1 = p 1 q 1,...s n = p n q n Kimenet: i, j : 1 i < j n, a p i q i és p j q j szakasz metsző, 0,0 ha nincs ilyen i, j pár. Seprő egyenes Seprés során egy képzeletbeli seprő egyenest mozgatunk a geometriai elemek halmazán. Azt a dimenziót, amelyben a seprő egyenes halad, idődimenziónak hívjuk. Jelen esetben a seprő egyenes az y-tengellyel párhuzamos egyenes, az idődimenzió az x-koordináta lesz. Egyszerűsítő feltételek: 1. Egyik bemeneti szakasz sem függőleges. 2. Nincs három olyan szakasz, amelyek egy pontban metszenék egymást. s = pq szakasz esetén : s.bal = p és s. jobb = q jelölést használjuk. A pontok koordinátáira pedig p.x és p.y

82 9.9. Szakaszok rendezése Legyen s 1 és s 2 szakasz és x R Azt mondjuk, hogy s 1 összehasonlítható s 2 -vel x-nél, ha s 1.bal.x x s 1. jobb.x s 2.bal.x x s 2. jobb.x 9.3. definíció. Az s 1 szakasz felette van az s 2 szakasznak, jelben s 1 > x s 2, ha s 1 összehasonlítható s 2 -vel x-nél és az x seperő egyenesnek s 1 -el vett metszete magasabban van, mint s 2 -el vett metszete Állítás. A > x reláció lineáris rendezési reláció 9.5. Állítás. Ha x 1 < x 2 -re s 1 > x1 s 2 és s 2 > x2 s 1, akkor az s 1 és s 2 szakasz metszi egymást x 1 és x 2 között. Továbbá, ha x 1 és x 2 a seprő egyenes két egymást követő megállási helye, akkor x 1 -ben a két szakasz egymást követő lesz a rendezésben. Bizonyítás. Az ábráról látható. Tehát elegendő ellenőrizni minden szakasz berakásakor, hogy a rendezésben őt megelőző, és követő szakasz metszi-e a berakottat, és kivételkor ellenőrizni, hogy a kivett szakaszt megelőző és követő szakaszok metszik-e egymást.

83 x1 x2 x1 x2 19. ábra A seprő egyenes mozgatása 1. Esetpontok jegyzéke: azon időpontok (rendezett) sorozata, amely időpontokban a seprő egyenes megáll. 2. A seprő egyenes állapotleírása: az egyenes által metszett elemek rendezett halmaza. Esetpontok jegyzéke: = {s.bal.x : s S {s. jobb.x : s S Pontosabban: tegyük fel, hogy a szakaszok az S[1],...,S[n] felsorolással adottak. Feltételezzük, hogy S[i].bal.x < S[i]. jobb.x

84 20. ábra. Az esetpontok jegyzéke azon x értékek halmaza, ahol a seprő egyenes megáll. x

85 VegP = { S[i].bal.x,true,i : i = 1,...,n { S[i]. jobb.x, f alse,i : i = 1,...,n Rendezzük a VegP halmaz elemeit a seprő egyenes haladásának megfelelően, azaz a x1,b1,i1 hármas akkor és csak akkor előzze meg az x2,b2,i2 hármast, ha x1 < x2 vagy x1 = x2 és b1 = true és b2 = f alse vagy x1 = x2 és b1 = true és b2 = true és S[i1].bal.y < S[i2].bal.y vagy x1 = x2 és b1 = f alse és b2 = f alse és S[i1]. jobb.y < S[i2]. jobb.y Állapotleírás adott x-re legyen F az x-ben összehasonlítható szakaszok > x - szerint rendezett halmaza. A seprő egyenes mozgatásakor, azaz a VegP szakaszvégpontok fenti rendezése szerint haladva: Ha a x,b,i hármas az aktuális elem, akkor Ha b = true, azaz x az i. szakasz bal-végpontja, akkor szúrjuk be az s i szakaszt F-be. Ha b = f alse, azaz x az i. szakasz jobb-végpontja, akkor töröljük az s i szakaszt F-ből.

86 si. jobb si.bal s j s j. jobb si s j s j.bal s j. jobb s j.bal si si. jobb si.bal x x 21. ábra. s j.bal s i.bal s j s i s i. jobb s i.bal s j si s i. jobb s j. jobb s j.bal s j. jobb x x 22. ábra.

87 Beszúrást közvetlenül követően határozzuk meg a beszúrt s i szakasz követőjét F-ben. Ha ez metszi s i -t, akkor készen vagyunk. Hasonlóan, a beszúrást közvetlenül követően határozzuk meg a beszúrt s i szakasz megelőzőjét F-ben. Ha ez metszi s i -t, akkor készen vagyunk. Törlés esetén a törlést megelőzően határozzuk meg a törlendő s i szakaszt F- ben megelőző s j1 és követő s j2 szakaszokat. Ha mindkettő létezik és metszik egymást, akkor készen vagyunk. Tehát az alábbi műveletekre van szükség: BOVIT(F,I) TOROL(F,I) ELOZ(F,I) KOVET(F,I) Az RHALMAZ adattípus mindezen műveleteket biztosítja.

88 Megvalósítás. Ezek a műveletek hatékonyan megvalósíthatók kiegyensúlyozott keresővával, pl. AVL-fával, vagy piros-fekete fával. Ekkor minden művelet futási ideje legrosszabb esetben O(lg n). Ekkor az algoritmus futási ideje legrosszabb esetben O(n lg n) lesz, mivel a VegP halmaz rendezhető O(n lg n) időben, továbbá az, hogy két szakasz metszie egymást O(1) időben megállapítható. A kiegyensúlyozott bináris keresőfában nem kulcs szerinti a rendezés. Az adatmező tartalmazza a szakasz sorszámát, S a szakaszok tömbje legyen globális az eljárásokra nézve. A keresőfában a < összehasonlítás legyen a < x reláció:

89 public class SzakaszMetszKereso{ private static class SeproE implements Comparable<SeproE>{ /** A seprő egyenes megállási pontjainak típusa */ double x,y; int az; boolean bal; SeproE(double xx, double yy, boolean b, int a){ x=xx; y=yy; bal=b; az=a; public int compareto(seproe e){ if (this.x==e.x&&this.bal==e.bal&&this.az==e.az) return 0; if (this.x<e.x this.x==e.x && this.bal &&!e.bal this.x==e.x && this.bal==e.bal && this.y<e.y ){ return -1; else return 1;

90 private static class FElem implements Comparable<FElem>{ /** A Felett rendezési reláció megvalósítása */ public Szakasz[] S; int ind; public int compareto(felem e){ int fir; if (this.ind==e.ind) return 0; if (S[ind].bal.x<=e.S[e.ind].bal.x){ fir=geom.forgasirany( S[ind].bal, S[ind].jobb, e.s[e.ind].bal); else{ fir=-geom.forgasirany( e.s[e.ind].bal,e.s[e.ind].jobb,s[ind].bal); return (fir<0 fir==0&&ind<e.ind)?-1:1; FElem(Szakasz[] q, int az){ S=q; ind=az; FElem(){

91 public static Szakasz[] Keres(Szakasz[] S){ Szakasz[] MetszoPar=new Szakasz[2]; //az két metsző szakasz int n=s.length; SeproE[] VegP=new SeproE[2*n];//a seprő egyenes megállási po for (int i=0; i<n; i++){ VegP[i]=new SeproE(S[i].bal.x, S[i].bal.y,true,S[i].az); VegP[n+i]=new SeproE(S[i].jobb.x,S[i].jobb.y,false,S[i].az Rendez.KupacRend(VegP); RHalmaz<FElem> F=new RHalmazFa<FElem>("PF"); FElem p, q; FElem t=new FElem();

92 for (int ii=0; ii<2*n; ii++){ int i=vegp[ii].az; if (VegP[ii].bal){ FElem e=new FElem(S,i); F.Bovit(e); p=f.elozo(e); if (p!=null && Geom.SzakaszParMetsz(S[i],S[p.ind]) ){ MetszoPar[0]=S[i]; MetszoPar[1]=S[p.ind]; break; p=f.koveto(e); if (p!=null && Geom.SzakaszParMetsz(S[i],S[p.ind]) ){ MetszoPar[0]=S[i]; MetszoPar[1]=S[p.ind]; break; else{ t.s=s; t.ind=i; p=f.elozo(t); q=f.koveto(t); if (p!=null&&q!=null&& Geom.SzakaszParMetsz(S[p.ind],S[q.ind])){ MetszoPar[0]=S[p.ind]; MetszoPar[1]=S[q.ind]; break;

93 F.Torol(t); return MetszoPar;

94 9.11. Legközelebbi pontpár megkeresése Legyen p és q a síkon két pont. A két pont távolsága az Euklideszi távolság, azaz tav(p,q) = (p.x q.x) 2 + (p.y q.y) 2. Bemenet: P = {p 1,... p n ponthalmaz Kimenet: i, j : 1 i < j n, a tav(p i, p j ) minimális. Oszd-meg-és-uralkodj elvű algoritmus. Legyen S a pontok (azonosítóinak) halmaza, X a pontok (azonosítóinak) x- koordináta szerint rendezett sorozata, Y pedig pontok (azonosítóinak) y-koordináta szerint rendezett sorozata.

95 Elvi algoritmus: Bemenet: S, X,Y Kimenet: d min. távolság, a, b két legközelebbi pont; tav(a, b) = d TAVKERES(S,X,Y, D, A,B) begin {TavKeres if S 3 then Begin minden pontpárra ellenőrizzük a távolságot és vegyük a legkisebbet; Exit; end; S L := S-nek S /2 számú eleme x-koordináta szerint; S R := S-nek S /2 számú eleme x-koordináta szerint; x 0 := a felosztó (felező) x-kootdináta érték; X L := S L elemeinek x-koordináta szerint rendezett sorozata; X R := S R elemeinek x-koordináta szerint rendezett sorozata; TAVKERES(S L,X L,Y L,d L,a L,b L ); TAVKERES(S R,X R,Y R,d R,a R,b R ); d := min(d L,d R ); Y d := azon S-beli pontok halmaza, amelyek x-koordinátájára x 0 x d; Y d legyen y-koordináta szerint rendezett;

96 Ha van Y d-ben d-nél közelebbi pár, akkor azt adjuk vissza, egyébként d-t; end {TavKeres

97 Állítás. Y d-ben elég minden p pontra csak p-t követő 7 pontra nézni a távolságot, hogy találjuk d-nél közelebbi pontpárt, ha létezik ilyen. Futási idő legrosszabb esetben. T (n) = 2T (n/2) + O(n) Tehát T (n) = (n lgn) Megvalósítás

98 p L p R δ δ S L l S R 23. ábra. A sik (tartomány) két részre osztása az l egyenessel.

99 δ Itt két pont is lehet, egy S L -ben, egys R -ben δ δ S L l S R 24. ábra. A δ átmérőjű sávban adott p ponthoz legfeljebb 7 olyan pont lehet, amelynek p-től vett távolsága legfeljebb δ. Ezek a pontok a y-koordináta szerinti rendezésben egymást követők.

100 public class LKozelPontpar{ private static class XKoord implements Comparator<Pont>{ public int compare(pont p1, Pont p2 ){ return (p1.x<p2.x p1.x==p2.x && p1.az<p2.az)? -1:1 private static class YKoord implements Comparator<Pont>{ public int compare(pont p1, Pont p2 ){ return (p1.y<p2.y p1.y==p2.y && p1.az<p2.az)? -1:1

101 public static PontPar ParKeres( Pont[] X, Pont[] Y, Pont[] Z, int bal, int jobb){ if (jobb-bal == 1) // csak két pont van return new PontPar(X[bal],X[jobb],Geom.Tav(X[bal],X[jobb if (jobb-bal == 2){ // 3 pont van, minden párra kiszámoljuk a táv-ot double t1 = Geom.Tav(X[bal], X[bal+1]); double t2 = Geom.Tav(X[bal+1], X[jobb]); double t3 = Geom.Tav(X[bal], X[jobb]); if (t1 <= t2 && t1 <= t3) return new PontPar(X[bal], X[bal+1], t1); if (t2 <= t3) return new PontPar(X[bal+1], X[jobb], t2); else return new PontPar(X[bal], X[jobb], t3);

102 int kozep=(bal+jobb) >>1; int zbal = bal, // kurzor Z[bal:kozep]-hez zjobb = kozep+1; // kurzor Z[kozep+1:jobb]-hez for (int i = bal; i <= jobb; i++) if (Y[i].az <= kozep) Z[zbal++] = Y[i]; else Z[zjobb++] = Y[i]; // uralkodj PontPar balkozel = ParKeres(X, Z, Y, bal, kozep); PontPar jobbkozel = ParKeres(X, Z, Y, kozep+1, jobb); PontPar kozel; kozel= (balkozel.abtav<jobbkozel.abtav)? balkozel : jobbkoz

103 // Y rekonstruálása: Z[bal:kozep], Z[bal+1,jobb]->Y[bal:jobb] int k=bal; {int i=bal; int j=kozep+1; while (i<=kozep && j<=jobb) //összefésülés if (Z[i].y<Z[j].y Z[i].y==Z[j].y && Z[i].az<Z[j].az) Y[k++]=Z[i++]; else Y[k++]=Z[j++]; while (i<=kozep) Y[k++]=Z[i++];//a maradékok átmásolása while (j<=jobb) Y[k++]=Z[j++]; k=bal;

104 for (int i = bal; i <= jobb; i++) if (Math.abs(X[kozep].x - Y[i].x) < kozel.abtav) Z[k++] = Y[i]; for (int i = bal; i < k-1; i++) for (int j=i+1; j<k && Z[j].y-Z[i].y<kozel.abtav; j++){ double ujtav = Geom.Tav(Z[i], Z[j]); if (ujtav < kozel.abtav){ // kozelebbi párt találtunk kozel.a=z[i]; kozel.b=z[j]; kozel.abtav=ujtav; return kozel;

105 public static PontPar ParKeres(Pont[] P){ int n=p.length; int [] Az=new int[n]; //eredeti pont-azonosítok mentésére Pont[] X=new Pont[n]; //x-szerint rendezett ponthalmaz Pont[] Y=new Pont[n]; //y-szerint rendezett ponthalmaz Pont[] Z=new Pont[n]; //segéd for (int i=0; i<n; i++) X[i]=P[i];

106 XKoord Xrend=new XKoord();//x-szerinti rendezés relációja Rendez.KupacRend2(X,Xrend);//előrendezés x-koord szerint for (int i=0; i<n; i++){ Az[i]=X[i].az; X[i].az=i; Y[i]=X[i]; //eredeti pont-azonosítók mentése YKoord Yrend=new YKoord();//y-szerinti rendezés relációja Rendez.KupacRend2(Y,Yrend); PontPar Pkozel=ParKeres(X, Y, Z, 0, n-1); //az eredei pont-azonosítók helyreállítása for (int i=0; i<n; i++) X[i].az=Az[i]; return Pkozel;
