LVL típusú termékek elıállítása nyár klónok alapanyagbázisán

Átírás

1 Kovácsvölgyi Gábor LVL típusú termékek elıállítása nyár klónok alapanyagbázisán Témavezetı: Dr. Németh József c. egyetemi tanár Nyugat-Magyarországi Egyetem Sopron 2005.

2 LVL típusú termékek elıállítása nyár klónok alapanyagbázisán Értekezés doktori (Ph.D.) fokozat elnyerése érdekében Készült a Nyugat-Magyarországi Egyetem Cziráki József Faanyagtudomány és és Technológiák Doktori Iskolája Faanyagtudomány (F1) program keretében Írta: Kovácsvölgyi Gábor Témavezetı: Dr. Németh József c. egyetemi tanár Elfogadásra javaslom A jelölt a doktori szigorlaton 89%-ot ért el, Sopron, április 27. igen/nem aláírás Szigorlati Bizottság elnöke Az értekezés bírálójaként elfogadásra javaslom: Bíráló: Dr. igen/nem aláírás Bíráló: Dr. igen/nem aláírás A doktori (Ph.D.) oklevél minısítése az EDT elnöke 2

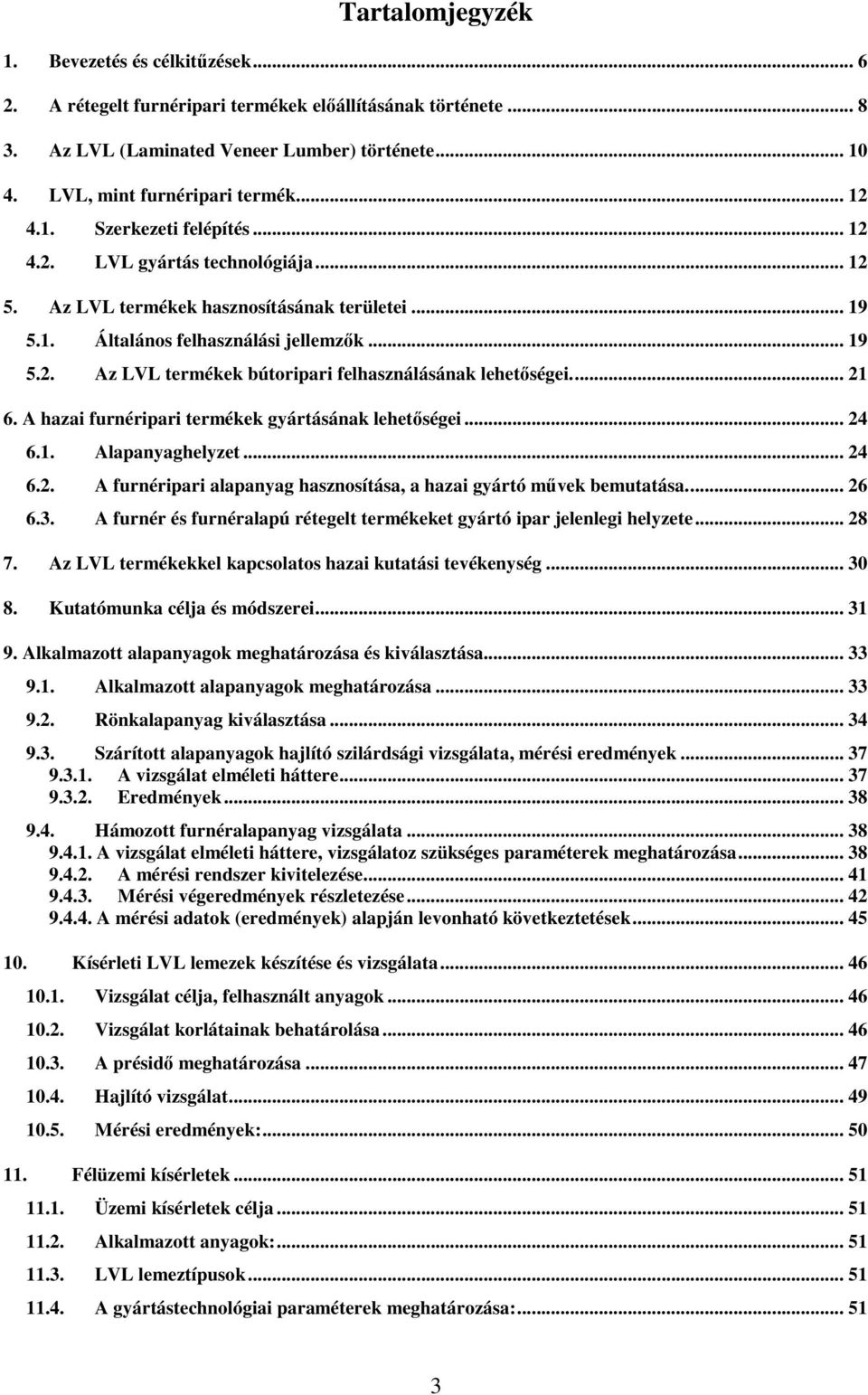

3 Tartalomjegyzék 1. Bevezetés és célkitőzések A rétegelt furnéripari termékek elıállításának története Az LVL (Laminated Veneer Lumber) története LVL, mint furnéripari termék Szerkezeti felépítés LVL gyártás technológiája Az LVL termékek hasznosításának területei Általános felhasználási jellemzık Az LVL termékek bútoripari felhasználásának lehetıségei A hazai furnéripari termékek gyártásának lehetıségei Alapanyaghelyzet A furnéripari alapanyag hasznosítása, a hazai gyártó mővek bemutatása A furnér és furnéralapú rétegelt termékeket gyártó ipar jelenlegi helyzete Az LVL termékekkel kapcsolatos hazai kutatási tevékenység Kutatómunka célja és módszerei Alkalmazott alapanyagok meghatározása és kiválasztása Alkalmazott alapanyagok meghatározása Rönkalapanyag kiválasztása Szárított alapanyagok hajlító szilárdsági vizsgálata, mérési eredmények A vizsgálat elméleti háttere Eredmények Hámozott furnéralapanyag vizsgálata A vizsgálat elméleti háttere, vizsgálatoz szükséges paraméterek meghatározása A mérési rendszer kivitelezése Mérési végeredmények részletezése A mérési adatok (eredmények) alapján levonható következtetések Kísérleti LVL lemezek készítése és vizsgálata Vizsgálat célja, felhasznált anyagok Vizsgálat korlátainak behatárolása A présidı meghatározása Hajlító vizsgálat Mérési eredmények: Félüzemi kísérletek Üzemi kísérletek célja Alkalmazott anyagok: LVL lemeztípusok A gyártástechnológiai paraméterek meghatározása:

4 Ragasztóanyag mennyisége és a felhordás módja: Présparaméterek: Üzemi kísérletek mérési módszere Mérési eredmények: Levonható következtetések Javasolt technológia elkészítése Az Újkígyósi Falemezüzem technológiai alapjai Az Újkígyósi Falemezüzem technológiai (mőveleti) helyei A rendelkezésre álló technikai és technológiai feltételek Az Újkígyósi Falemezüzem jelenlegi feltételei között gyártható LVL termék jellemzı technológiája Elvi megfontolások Fıbb mőveleti helyek Az Újkígyósi Falemezüzem feltételei között megvalósítható LVL típusú lemezek gyártásának technológiai paraméterei Nyárfurnér-alapú LVL lemezek gyártásának technológiája Új méréstechnikai eredmények Tudományos eredménynek Tézisek Tudományos önéletrajz Irodalom jegyzék: Mellékletek /1. melléklet Olasz nyár (I214) tömör faanyag szilárdsági vizsgálata /2. melléklet Olasz nyár (I214) tömör faanyag szilárdsági vizsgálata /1. melléklet marilandika tömör faanyag szilárdsági vizsgálata /2. melléklet marilandika tömör faanyag szilárdsági vizsgálata melléklet Hajlítóvisgálat eredményeit kiértékelı Excel-macro program /1. melléklet olasznyár furnérok hajlítószilárdsági vizsgálata /2. melléklet olasznyár furnérok hajlítószilárdsági vizsgálat /3. melléklet olasznyár furnérok hajlítószilárdsági vizsgálat /4. melléklet olasznyár furnérok hajlítószilárdsági vizsgálat /5. melléklet olasznyár furnérok hajlítószilárdsági vizsgálat /6. melléklet olasznyár furnérok hajlítószilárdsági vizsgálat /7. melléklet olasznyár furnérok hajlítószilárdsági vizsgálat /8. melléklet olasznyár furnérok hajlítószilárdsági vizsgálat /1. melléklet marilandika nyár furnérok hajlítószilárdsági vizsgálat /2. melléklet marilandika nyár furnérok hajlítószilárdsági vizsgálat /3. melléklet marilandika nyár furnérok hajlítószilárdsági vizsgálat /4. melléklet marilandika nyár furnérok hajlítószilárdsági vizsgálat /5. melléklet marilandika nyár furnérok hajlítószilárdsági vizsgálat

5 5/6. melléklet marilandika nyár furnérok hajlítószilárdsági vizsgálat /7. melléklet marilandika nyár furnérok hajlítószilárdsági vizsgálat /8. melléklet marilandika nyár furnérok hajlítószilárdsági vizsgálat melléklet marilandika nyárfurnérból készült LVL próbatestek hajlító vizsgálata melléklet olasz (I214) nyárfurnérból készült LVL próbatestek hajlító vizsgálata melléklet nyár-bükk vegyes felépítéső próbatestek hajlító vizsgálata melléklet nyár-csertölgy vegyes felépítéső próbatestek hajlító vizsgálata melléklet Az Újkígyósi Falemezüzem technológiai leírása

6 1. Bevezetés és célkitőzések A fa az egyetlen olyan ipari nyersanyag, amelynek létrehozása nem a fogyást, csökkenést jelenti bányászati tevékenység révén, hanem az emberi léptékek szerint a természetben korlátlanul rendelkezésre álló komponensekbıl (víz széndioxid napenergia) bıvített jelleggel is "elıállítható. A fának, mint ipari nyersanyagnak a létrehozását biztosító erdıgazdálkodási tevékenység azonban költségeket jelent, az erdıgazdálkodást végzı szervezetek gazdálkodásának eredménye pozitív egyenleggel kell, hogy járjon. Az erdıgazdálkodásnak, illetve a fahasználati láncban résztvevıknek (fagazdaság, bútoripar, épületasztalos-ipar, cellulóz és papíripar, fakereskedelem) egyaránt érdekük, hogy a legolcsóbb és legtisztább természeti erıforrásokból létrehozott fanyersanyag egységre vetítetten minél nagyobb eredményességgel hasznosuljon. Amennyiben az erdıgazdálkodásnak és a fahasznosításnak kizárólag az értékbeni hozamát tekintjük minısítı szempontnak, úgy megállapítható, hogy egységnyi faanyag legmagasabb értékkihozatalt jelentı hasznosítási formája a furnérgyártás, illetve a furnéralapú termékek gyártása. Annak azonban, hogy a furnérok és furnéralapú rétegelt termékek gyártását nagymértékben fokozni tudjuk, gátat szab a szigorú minıségi feltételeket biztosítani tudó fa alapanyag mennyisége. A magyarországi erdık jelenlegi jellemzıi területarány, fajösszetétel, kor, mővelési és kitermelési technológiák furnér (szín és mőszaki furnérok) hasznosítási célra az éves kitermelési mennyiség mintegy 1,5 3 % - t tudják csak biztosítani. A színfurnérgyártás (bútoripari, épületasztalosipari hasznosítás) klasszikus hazai fafajai a tölgy, bükk, gyümölcsök, kıris, juhar, dió stb., a rétegelt termékek alapjait jelentı mőszaki furnérgyártást legnagyobb mértékben a bükk, nyarak, éger, hárs stb. biztosítják. A gyártmányok skálája és a gyártmányok mennyisége a jelenlegi alapanyag helyzet miatt determinált, különösebb bıvülés nem prognosztizálható. A furnérok és a furnéralapú rétegelt lemezeket illetıen régen várt kitörési lehetıséget jelent a meghirdetett és megvalósulás kezdeti szakaszába érkezı 10 éves, összesen 150 ezer hektár új erdı létrehozását jelentı erdészeti illetve telepítési program. Ilyen nagy horderejő nemzeti program, amely révén az ország 19 %-os erdısültsége %-ra fog nıni, természetszerően nem lehet statikus jellegő, a végrehajtás folyamán feltehetıen változtatások, korrekciók is lesznek. Konstans tényezınek lehet azonban tekinteni, hogy a program végrehajtása során meghatározó szerephez jutnak a mezıgazdasági mővelés alól kivont földterületek, és tömeg jelleggel megjelennek a nagy fatömeget produkáló elsısorban nyár és akác faültetvények. Az ültetvények másik jellemzıje az egységnyi területen létrehozható nagy fatömeg mellett hogy rövid vágásfordulójúak. megfelelı mővelési technológiával elérhetı, hogy pl. a nyár ültetvények kitermelésre kerülı faanyagának % - a furnéripari alapanyagként hasznosuljon. Az elızıeket összefoglalva 2020-ig létrejön egy olyan maitól teljesen eltérı helyzet, amikor a jelenlegi, furnérgyártási alapanyagbázis 3 4 szeresére bıvül. Ezért kutató 6

7 munkám elsıdleges célja az volt, hogy ezen bıvülı alapanyag bázison meghatározzam a azokat a furnéralapú gyártmányokat és technológiákat, amelyek hazai gyártó mővekben gazdaságosan elıállítható és potenciálisan tovább fejleszthetı. A kutatás célkitőzései I. A hazai ültetvényes erdıkben termesztett nyárfafajtákból hámozható furnérok préselés hatására bekövetkezı tömörödési tulajdonságainak, valamint hajlító szilárdság változásának vizsgálata, a változások fajonkénti összevetése. II. III. IV. Laboratóriumi, kísérleti LVL lemezek hajlító szilárdságának vizsgálata a kiválasztott nyárfafajok alkalmazásával. Vegyes felépítéső (nyár-bükk, nyár-csertölgy) kísérleti LVL lemezek hajlító szilárdsági vizsgálata Félüzemi kísérletek során gyártott (homogén és vegyes felépítéső) LVL lemezek hajlító szilárdságának vizsgálata. V. Javasolt technológia elkészítése 7

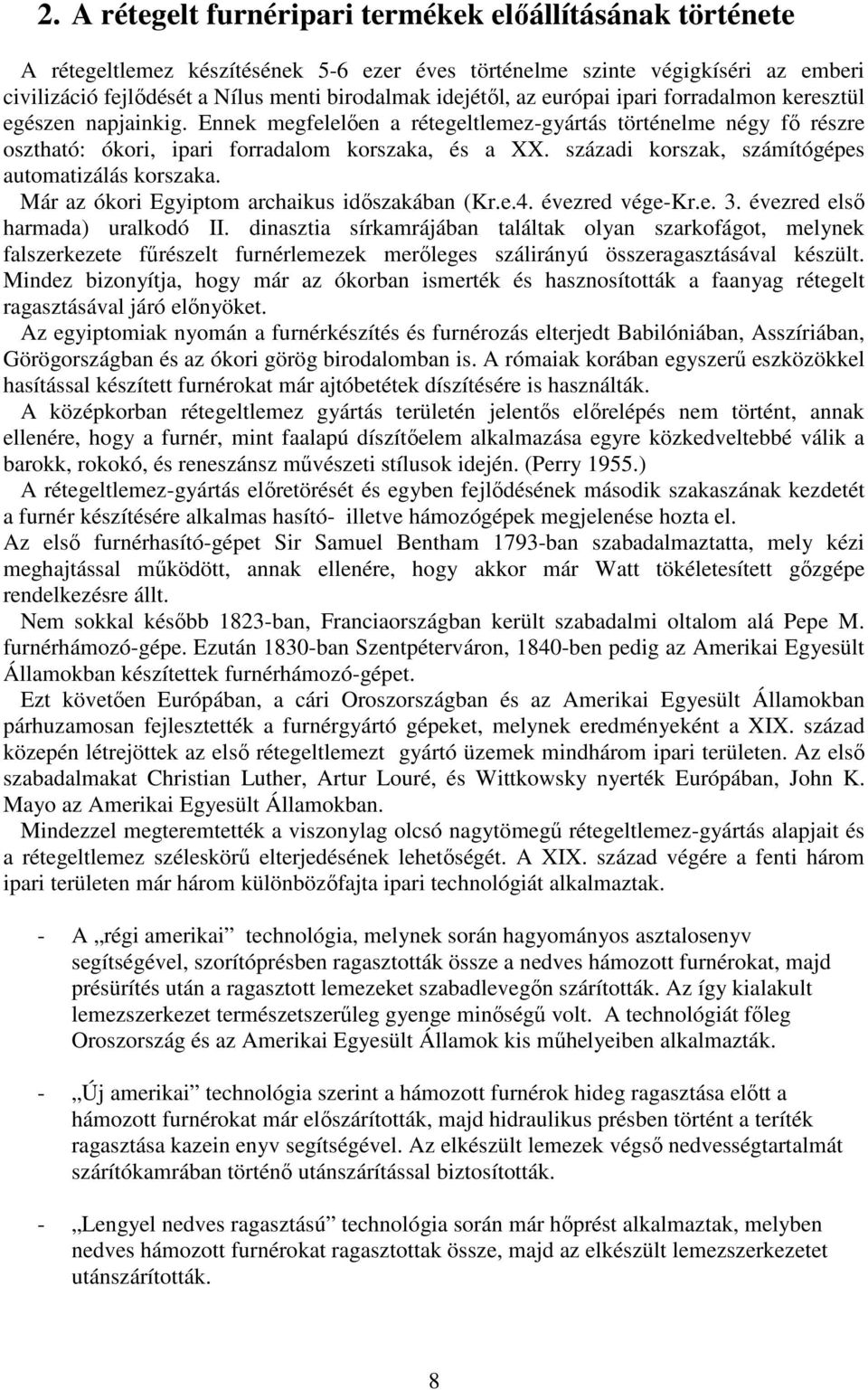

8 2. A rétegelt furnéripari termékek elıállításának története A rétegeltlemez készítésének 5-6 ezer éves történelme szinte végigkíséri az emberi civilizáció fejlıdését a Nílus menti birodalmak idejétıl, az európai ipari forradalmon keresztül egészen napjainkig. Ennek megfelelıen a rétegeltlemez-gyártás történelme négy fı részre osztható: ókori, ipari forradalom korszaka, és a XX. századi korszak, számítógépes automatizálás korszaka. Már az ókori Egyiptom archaikus idıszakában (Kr.e.4. évezred vége-kr.e. 3. évezred elsı harmada) uralkodó II. dinasztia sírkamrájában találtak olyan szarkofágot, melynek falszerkezete főrészelt furnérlemezek merıleges szálirányú összeragasztásával készült. Mindez bizonyítja, hogy már az ókorban ismerték és hasznosították a faanyag rétegelt ragasztásával járó elınyöket. Az egyiptomiak nyomán a furnérkészítés és furnérozás elterjedt Babilóniában, Asszíriában, Görögországban és az ókori görög birodalomban is. A rómaiak korában egyszerő eszközökkel hasítással készített furnérokat már ajtóbetétek díszítésére is használták. A középkorban rétegeltlemez gyártás területén jelentıs elırelépés nem történt, annak ellenére, hogy a furnér, mint faalapú díszítıelem alkalmazása egyre közkedveltebbé válik a barokk, rokokó, és reneszánsz mővészeti stílusok idején. (Perry 1955.) A rétegeltlemez-gyártás elıretörését és egyben fejlıdésének második szakaszának kezdetét a furnér készítésére alkalmas hasító- illetve hámozógépek megjelenése hozta el. Az elsı furnérhasító-gépet Sir Samuel Bentham 1793-ban szabadalmaztatta, mely kézi meghajtással mőködött, annak ellenére, hogy akkor már Watt tökéletesített gızgépe rendelkezésre állt. Nem sokkal késıbb 1823-ban, Franciaországban került szabadalmi oltalom alá Pepe M. furnérhámozó-gépe. Ezután 1830-ban Szentpéterváron, 1840-ben pedig az Amerikai Egyesült Államokban készítettek furnérhámozó-gépet. Ezt követıen Európában, a cári Oroszországban és az Amerikai Egyesült Államokban párhuzamosan fejlesztették a furnérgyártó gépeket, melynek eredményeként a XIX. század közepén létrejöttek az elsı rétegeltlemezt gyártó üzemek mindhárom ipari területen. Az elsı szabadalmakat Christian Luther, Artur Louré, és Wittkowsky nyerték Európában, John K. Mayo az Amerikai Egyesült Államokban. Mindezzel megteremtették a viszonylag olcsó nagytömegő rétegeltlemez-gyártás alapjait és a rétegeltlemez széleskörő elterjedésének lehetıségét. A XIX. század végére a fenti három ipari területen már három különbözıfajta ipari technológiát alkalmaztak. - A régi amerikai technológia, melynek során hagyományos asztalosenyv segítségével, szorítóprésben ragasztották össze a nedves hámozott furnérokat, majd présürítés után a ragasztott lemezeket szabadlevegın szárították. Az így kialakult lemezszerkezet természetszerőleg gyenge minıségő volt. A technológiát fıleg Oroszország és az Amerikai Egyesült Államok kis mőhelyeiben alkalmazták. - Új amerikai technológia szerint a hámozott furnérok hideg ragasztása elıtt a hámozott furnérokat már elıszárították, majd hidraulikus présben történt a teríték ragasztása kazein enyv segítségével. Az elkészült lemezek végsı nedvességtartalmát szárítókamrában történı utánszárítással biztosították. - Lengyel nedves ragasztású technológia során már hıprést alkalmaztak, melyben nedves hámozott furnérokat ragasztottak össze, majd az elkészült lemezszerkezetet utánszárították. 8

9 A XIX. század rétegeltlemez-gyártásának technológiáit természetesen kizárólag fenyıfafajokra lehetett alkalmazni, mivel csak e fafajok rugalmassági tulajdonságai viselik el repedés nélkül a nedves préselés és utánszárításból adódó igénybevételt. A XIX. század végén és a XX. elején fıleg Európában egyre nagyobb igény jelentkezett a lombos fafajok, elsısorban a bükk, nyír lemezipari hasznosítására, mely fafajok furnéripari feldolgozása megkívánta a furnérok azonnali, de kíméletes szárítását, valamint erısebb, nagyobb teljesítményő gépek illetve keményebb szerszámok alkalmazását. Mindez erıteljes mőszaki fejlesztést indított el a furnér és lemezipari gépgyártás és technológia fejlesztés területén. Ennek megfelelıen a századfordulón az Amerikai Egyesült Államokban készítették el az elsı folyamatos üzemő furnérszárító-gépet az 1885-ben alapított Proctor & Schwartz Elektromos Gépgyárban [1], majd 1907-ben Berlinben a Roller cég állította elı Európa elsı hasonló furnérszárító berendezését. A mőszaki fejlesztések eredményeként 1910-re megvalósult - furnérok tömeggyártásához szükséges nagy teljesítményő hámozógépek kifejlesztése - gyors és megbízható szárításhoz szükséges szárítógépek fejlesztése - megfelelı kötést biztosító növényi és állati eredető ragasztóanyagok elıállítása - rövid présidıt és erıs ragasztási kötést biztosító hıprések kifejlesztése. Mindez lehetıvé tette a korszak ipari méreteihez viszonyított rétegeltlemez-gyártó középüzemek kialakulását és egyben lezárta a rétegeltlemez-gyártás fejlıdésének második, ipari forradalomhoz kapcsolódó szakaszát. A rétegeltlemez-gyártás XX. századi korszakát mőszaki fejlesztések gazdaságossági törekvések határozták meg. A két világháború között gazdasági verseny a gyártástechnológia minden területére kiterjedt. Nem csak a célgépeket fejlesztették és modernizálták, hanem azok mőködését is összehangolták, melynek következtében kialakultak a rétegeltlemez gyártó gépsorok. Az eddig használt különbözı növényi és állati eredető enyveket felváltják az újonnan kifejlesztett hıre keményedı mőgyanták gyorsabbá és gazdaságosabbá téve ezzel a rétegeltlemez-gyártás folyamatát. A 80-as években a rétegeltlemez gyártás felé követelményként lépett fel, hogy diverzifikálják termelésüket és törekedjenek anyagtakarékosabb gyártási megoldásokra és lehetıség szerint új és olcsó fafajokat vonjanak be a termelésbe. Az új termékek kifejlesztéséhez intenzív kutató munkára és új laboratóriumokra volt szükség melyek lefektették a mai rétegelt furnéripar intenzív gyártmányfejlesztésének alapjait. 9

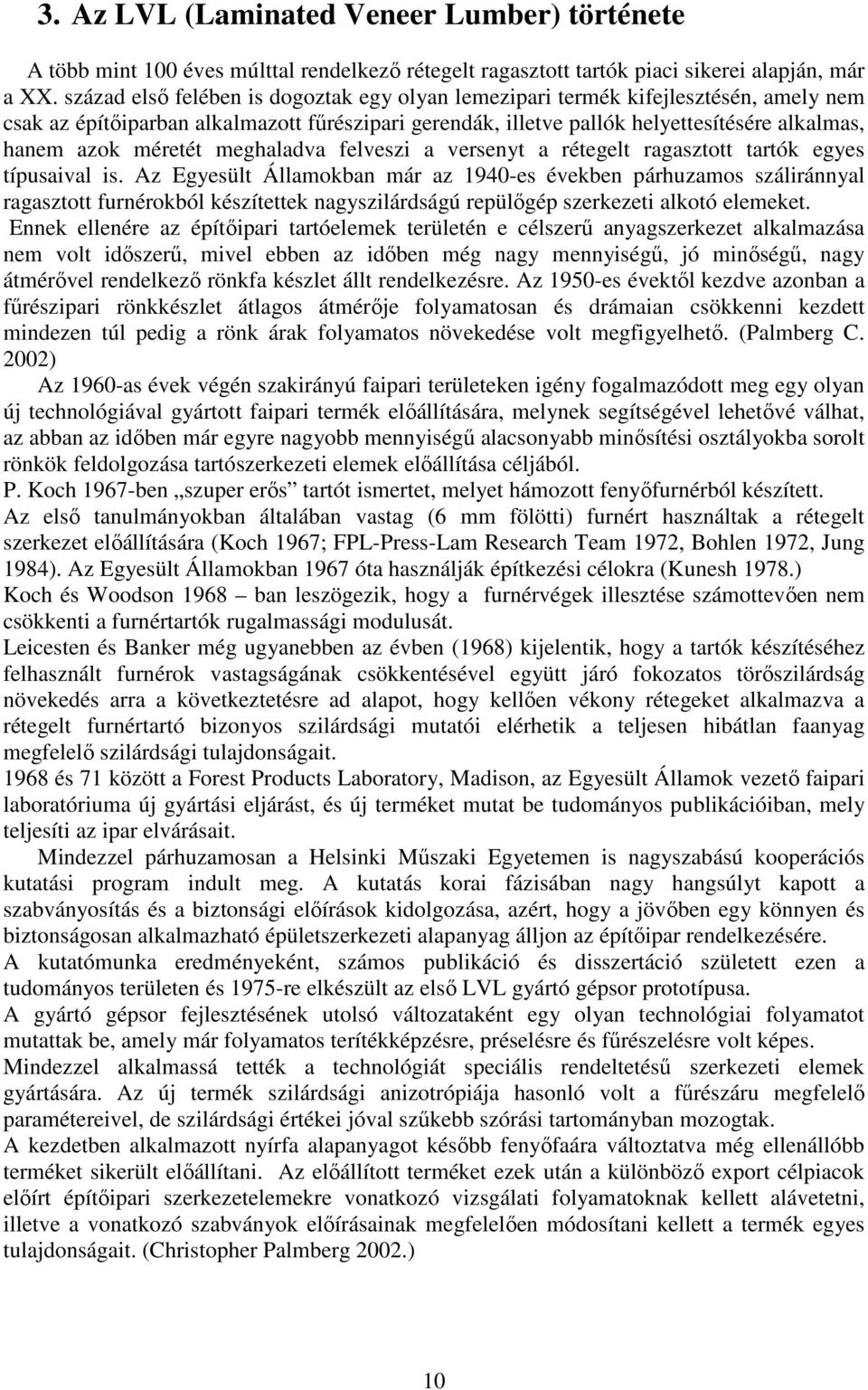

10 3. Az LVL (Laminated Veneer Lumber) története A több mint 100 éves múlttal rendelkezı rétegelt ragasztott tartók piaci sikerei alapján, már a XX. század elsı felében is dogoztak egy olyan lemezipari termék kifejlesztésén, amely nem csak az építıiparban alkalmazott főrészipari gerendák, illetve pallók helyettesítésére alkalmas, hanem azok méretét meghaladva felveszi a versenyt a rétegelt ragasztott tartók egyes típusaival is. Az Egyesült Államokban már az 1940-es években párhuzamos száliránnyal ragasztott furnérokból készítettek nagyszilárdságú repülıgép szerkezeti alkotó elemeket. Ennek ellenére az építıipari tartóelemek területén e célszerő anyagszerkezet alkalmazása nem volt idıszerő, mivel ebben az idıben még nagy mennyiségő, jó minıségő, nagy átmérıvel rendelkezı rönkfa készlet állt rendelkezésre. Az 1950-es évektıl kezdve azonban a főrészipari rönkkészlet átlagos átmérıje folyamatosan és drámaian csökkenni kezdett mindezen túl pedig a rönk árak folyamatos növekedése volt megfigyelhetı. (Palmberg C. 2002) Az 1960-as évek végén szakirányú faipari területeken igény fogalmazódott meg egy olyan új technológiával gyártott faipari termék elıállítására, melynek segítségével lehetıvé válhat, az abban az idıben már egyre nagyobb mennyiségő alacsonyabb minısítési osztályokba sorolt rönkök feldolgozása tartószerkezeti elemek elıállítása céljából. P. Koch 1967-ben szuper erıs tartót ismertet, melyet hámozott fenyıfurnérból készített. Az elsı tanulmányokban általában vastag (6 mm fölötti) furnért használtak a rétegelt szerkezet elıállítására (Koch 1967; FPL-Press-Lam Research Team 1972, Bohlen 1972, Jung 1984). Az Egyesült Államokban 1967 óta használják építkezési célokra (Kunesh 1978.) Koch és Woodson 1968 ban leszögezik, hogy a furnérvégek illesztése számottevıen nem csökkenti a furnértartók rugalmassági modulusát. Leicesten és Banker még ugyanebben az évben (1968) kijelentik, hogy a tartók készítéséhez felhasznált furnérok vastagságának csökkentésével együtt járó fokozatos törıszilárdság növekedés arra a következtetésre ad alapot, hogy kellıen vékony rétegeket alkalmazva a rétegelt furnértartó bizonyos szilárdsági mutatói elérhetik a teljesen hibátlan faanyag megfelelı szilárdsági tulajdonságait és 71 között a Forest Products Laboratory, Madison, az Egyesült Államok vezetı faipari laboratóriuma új gyártási eljárást, és új terméket mutat be tudományos publikációiban, mely teljesíti az ipar elvárásait. Mindezzel párhuzamosan a Helsinki Mőszaki Egyetemen is nagyszabású kooperációs kutatási program indult meg. A kutatás korai fázisában nagy hangsúlyt kapott a szabványosítás és a biztonsági elıírások kidolgozása, azért, hogy a jövıben egy könnyen és biztonságosan alkalmazható épületszerkezeti alapanyag álljon az építıipar rendelkezésére. A kutatómunka eredményeként, számos publikáció és disszertáció született ezen a tudományos területen és 1975-re elkészült az elsı LVL gyártó gépsor prototípusa. A gyártó gépsor fejlesztésének utolsó változataként egy olyan technológiai folyamatot mutattak be, amely már folyamatos terítékképzésre, préselésre és főrészelésre volt képes. Mindezzel alkalmassá tették a technológiát speciális rendeltetéső szerkezeti elemek gyártására. Az új termék szilárdsági anizotrópiája hasonló volt a főrészáru megfelelı paramétereivel, de szilárdsági értékei jóval szőkebb szórási tartományban mozogtak. A kezdetben alkalmazott nyírfa alapanyagot késıbb fenyıfaára változtatva még ellenállóbb terméket sikerült elıállítani. Az elıállított terméket ezek után a különbözı export célpiacok elıírt építıipari szerkezetelemekre vonatkozó vizsgálati folyamatoknak kellett alávetetni, illetve a vonatkozó szabványok elıírásainak megfelelıen módosítani kellett a termék egyes tulajdonságait. (Christopher Palmberg 2002.) 10

11 Elıször J. C. Bohlen nevezi LVL nek a kísérletei során kialakított lemezt 1971-ben, bár Theodore L. Laufenberg még ban is még PLV (Parallel - Laminated Veneer) elnevezéssel ismerteti a terméket (Laufenberg 1983). Európa elsı LVL gyártó üzemét 1981-ben a RAUTE gépgyár építette fel a finnországi Lohjében. és 1983-ban új Laminated Veneer Lumber néven forgalmazott építıipari termékkel jelent meg a piacon. A második gépsort amelynek kapacitása már m 3 /év késztermék volt ban helyezték üzembe. A kétszintes hıpréssel felszerelt soron keresztszálú furnérok beadagolásával - az LVL termék mellett hagyományos rétegelt lemezeket is gyártottak. A ma gyártott LVL legnagyobb része 3,2-3,5 mm vastag furnér folyamatos laminálásával készül. Az LVL hagyományos alapanyagai a fenyıfélék. A 90-es évektıl kezdve az amerikai gyártók tulipánfát is alkalmaznak (Vlosky és tsai. 1994). A világon ma már több mint 2 millió m 3 LVL terméket gyártanak re Észak-Amerikában az LVL termelés a 2000 évi 1,47 millió m 3 -rıl 1,81 millió m 3 -re növekedett. Az észak-amerikai új gyárak ( pl Roseburg Forest Products Riddle, Oregon, m 3, 2001 nov. Willamette Industries Albany, Oregon) mellett az utóbbi idıben a finnországi fejlesztések voltak jelentısek. Lohjában a Finnforest 2001 ben m 3 -re növelte kapacitását, 2002 ben pedig m 3 es kapacitású új LVL üzemet létesített Punkaharju- ban lucfenyı alapanyagbázison. Oroszországban a z LVL-Ugra cég Nyagan- helységben (Hanti-Mansik autónom terület) (Khanty-Mansiysk region) erdei fenyıt feldolgozó m 3 kapacitású üzem építése fejezıdött be 2002 februárjában. Az indonéziai Perawang-ban a Surya Dumai Group 2001-ben épített egy m 3 gyártására alkalmas LVL gyártó sort. Új-Zélandban a Nelson Pine Industries, (Richmond) m 3 kapacitású LVL üzeme 2002 ben kezdte meg mőködését. 11

12 4. LVL, mint furnéripari termék 4.1. Szerkezeti felépítés LVL (Laminated Veneer Lumber) vagy rétegelt furnérfa párhuzamos szálirányú furnérrétegek síkpréselt ragasztásával állítható elı. Az furnérrétegek vastagsága rétegenként állandó, de az egyes rétegek vastagsági méretei eltérhetnek. A rétegek számát a termék tervezett vastagsága határozza meg. (1. ábra) 4.2. LVL gyártás technológiája 1. ábra Az LVL keresztmetszeti szerkezete Az LVL gyártástechnológiája nagyon hasonló a rétegeltlemezek gyártástechnológiájához, sıt egyes technológiai elemek teljesen meg is egyeznek azzal. A technológia 10 fı elembıl rakható össze (2. ábra): Rönklágyítás Kérgezés, hossztolás Furnérhámozás Furnér szárítás Furnérok hossztoldása Ragasztó felvitel Terítékképzés Hideg elıpréselés Hıpréselés Méretre vágás, rakatképzés, csomagolás 2. ábra Az LVL gyártástechnológiai folyamata 12

13 Rönklágyítás A rönklágyítás, hatására a hámozásra váró rönk faanyaga képlékennyé válik, ezzel együtt javulnak a mechanikai megmunkálás feltételei, nı a gépi teljesítmény a hámozó szerszámok éltartóssága és csökken az energia felvétel. Másfelıl csökken a felületi érdesség, a repedések nagysága, a vastagsági méterszórás, a belsı feszültségek. Károsítóktól mentes és egyenletesebb szilárdságú faanyag alakítható ki. Fenyı rönkök esetében a lágyítást általában fızés mőveletével végzik 50 C hımérsékleten, 24 órás idıtartamban. Rönkök kérgezése és hossztolása A rétegeltlemez gyártástechnológia megfelelı elemével teljesen megegyezı folyamat. A beérkezı rönk kérgét a hámozó kés élének kímélése érdekében szükség esetén leválasztják, majd a rönköt a hámozó berendezés követelményeinek megfelelıen kívánt hosszméretre vágják, az esetleges hibákat kiejtik. A hossztolást végzı eszköz lehet hosszirányú transzporterre szerelt láncfőrész vagy körfőrész. A hossztolást célszerő a kérgezés mővelete után végezni, mivel így a kialakított vágott felület minıségét a kérgezı szerszámok már nem befolyásolhatják. Furnérhámozás A furnérok hámozása a rétegeltlemez gyártásnál alkalmazott hámozó berendezések révén történik, ezért minden rétegeltlemez-gyártáshoz alkalmas fafaj elvileg alkalmazható LVL gyártáshoz is. A hámozott furnér vastagságát általában 3.2 mm-re állítják be a gyártók de a kész termék tulajdonságai és gazdaságossági szempontok megfontolásával természetesen lehetıség van tetszıleges vastagsági méretek beállítására. A modern LVL gyártástechnológiákban, orsó nélküli hámozó berendezés alkalmazásával lehetıvé válik olyan kis átmérıjő rönkök feldolgozása, amelyek építıipari alkalmazása egyébként nem lenne lehetséges. A modern hámozógépeket olyan nagy teljesítményő számítógéppel vezérelt rendszerrel szerelik fel, amely egy érzékelı kamera képei alapján nagy sebességő rotációs ollóberendezést mőködtetve kiejti a hámozó késrıl lefutó furnérszınyeg hibáit és egyenetlenségeit, valamint méretre vágja a megfelelı minıségő furnérdarabokat, amelyek aztán szárításra váró rakatokba kerülnek. Furnérszárítás A modern LVL technológiákban általában a rétegeltlemez gyártásnál ismert berendezéseket alkalmaznak, melyek automatikus be-, és kiadagoló rendszerrel vannak felszerelve. Furnérok osztályozása A szárító kiadagoló berendezésébe furnérnedvesség mérı készülék, és egy ultrahangos mérı berendezés van integrálva, melyek adatokkal, utasításokkal látják el a rakatképzı berendezéseket, a furnérok megfelelı osztályozásához, és rakatba helyezéséhez. A vezérlı számítógép ultrahangterjedés-mérési adatok alapján meghatározza a furnér rugalmassági moduluszát, melynek alapján négy csoportba sorolja a szárított furnérokat, melyek lehetnek fedıfurnér, belsıfurnér, alkalmatlan és újraszárítandó minıségi kategóriák. 13

14 A fedıfurnér minıségi kategóriába azok a furnérdarabok tartoznak, melyek csak kis mértékben tartalmaznak hibákat, vagyis az elıforduló hibák csak nem csökkentik jelentısen a furnérdarab rugalmassági moduluszát. A belsıfurnér minıségi kategóriába tartoznak azok a furnérdarabok, melyek anyagfolytonosság és rugalmassági modulusz tekintetében is teljesítik az elıírt minimális követelményeket. Amennyiben a furnérdarab nedvességtartalma 5% alatt van és nem tartozik a fenti két minıségi kategória egyikébe sem, akkor a furnérdarabot az alkalmatlan minıségi kategóriában helyezi el a rakatképzı-berendezés. Ha a furnérdarab nedvessége meghaladja az 5%-ot akkor az újraszárítandó minıségi kategóriába kerül besorolásra. Furnérok hossztoldása A furnérok hossztoldása a technológia és minıségi követelmények alapján háromféleképpen kivitelezhetı: ferde átlapolással, egyszerő átlapolással, tompa illesztéssel. A ferdeátlapolásos hossztoldás biztosítja a fenti három toldási típus közül a legszilárdabb kötést, mely folyamatos furnérszınyeg képzését teszi lehetıvé. Ki kell azonban emelni, hogy a RAUTE cég nagy teljesítményő gépsorainak folyamatos terítékképzı berendezései a ferdeátlapolásos hossztoldást és a terítékképzést egy ütemben végzik, és így nem direkt módon képeznek folyamatos furnérszınyeget. Mindezen tetszetısebb megjelenést biztosít a termék számára. A ferde átlapolás hossza általában 8-10-szerese a furnér vastagságának. Egyes RAUTE technológiák megengedik az egyszerő átlapolásos, illetve a tompaillesztéses hossztoldási eljárásokat a belsırétegekben. Alkalmazásuk a külsı három-három réteg között javasolható. Meg kell azonban említeni, hogy egyes szakirodalmak kiemelik ennek szilárdsági tulajdonságokban mérhetı káros hatását. Ragasztóanyag felhordás Az LVL iparban használt ragasztótípusok többnyire megegyeznek a rétegeltlemez-gyártásban használtakéval. A megfelelı ragasztóanyag megválasztásával javítható az elıpréselés hatékonysága és a hıpréselés présideje. A ragasztóanyag típusa általában fenol-formaldehid, mivel ezen termékeknél követelmény a vízállóság. A ragasztóanyag felvitel módja lehet öntés vagy szórás (3. ábra). A felhordott ragasztóanyag mennyisége: g/m 2. 14

15 3. ábra - Ragasztófelhordás Terítékképzés A terítékképzés módja a technika fejletsége és a gépsorok kapacitása szerint változik. A modern gépsorok teljesítmény szerint közepes és magas kategóriákba sorolják. A közepes teljesítményő gépsorok (> m 3 /év) terítékképzı berendezése folyamatos terítéket képes a teríték szakaszos elıtolása mellett. A ragasztózott furnérokat a berendezés pontos pozícióban helyezi el az elıprés felé haladó futószalagon, a hossztoldás típusának figyelembevételével. Nagy teljesítményő gépsorok (> m 3 /év) kifejlesztése a finn RAUTE cég nevéhez főzıdik. Elsısorban 2.5 m x 1.25 m mérető furnérok feldolgozásához készítették. A furnérokat a terítékképzés elsı szakaszában a képen látható módon precíziós pozicionáló berendezés lépcsızetesen helyezik el. Majd a teríték következı szakaszát a lépcsızetes kialakításnak megfelelıen képzi a gép úgy, hogy a további furnérok az elızı lépcsızetes kialakítást folyamatos terítékké alakítsa. (4. ábra) 4. ábra - Terítékképzés 15

16 Elıpréselés Az elıpréselés során - a ragasztóréteg megfelelı elızetes elterítése egyenletesebbé teszi a ragasztóréteget így növeli a ragasztási szilárdságot. - az elıpréselt teríték tömörebb szerkezete megnöveli a furnérokra felhordott ragasztó nyílt idejét, így lehetıvé teszi, hogy az elıpréselés és a hıpréselés között eltelt idı akár 2-3 órára növekedjen. - elıpréselés után a teríték a tömörebb szerkezet miatt stabilabbá, így szállíthatóbbá válik, ezért könnyebb elkerülni, hogy a teríték a hıprésig tartó szállítószalagos úton elmozdul, megsérül. - A teríték tömörebb szerkezete kisebb hıprés-nyitást tesz lehetıvé, mely technológiai idı és energia megtakarítást eredményez. Hıpréselés A hıpréselés mővelete alatt a furnérok felületére felhordott ragasztóréteg hı és nyomásközlés hatására polimerizálódik, megszilárdul. A préselés hımérsékletét a megrendelık igényeinek megfelelıen C-os, illetve a nyomást MPa-os határok között állíthatják be. Említésre méltó a RAUTE cég új présvezérlési automatikája, mely a préseltlap belsı feszültségének közvetett mérésével vezérli a présnyomás szabályozását. Amikor folyamatosan lassan csökkentett présnyomás mellett a préselt lemez belsı feszültsége eléri a présnyomás pillanatnyi értékét az automatika egy bizonyos idıre megállítja a nyomás csökkentését. A hıprések típusa szerint megkülönböztetünk egyszintes, kétszintes, három vagy négyszintes és több szintes hıpréseket. Az egyszintes hıprések kiskapacitású ( m 3 /év), LVL termékek termelését kezdı üzemek berendezése lehet. Elınye a technológiai flexibilitás és az egyszerő kezelhetıség. (5. ábra) 5. ábra - Egyszintes hıprés A kétszintes hıprések a leggyakrabban alkalmazott hıprések az LVL iparban. Kapacitásuk elérheti m 3 -t évente, mégis jól illeszthetık a hagyományos technológiai sorok terítékképzı berendezéseihez. Mőszaki továbbfejlesztésnek köszönhetıen a RAUTE 16

17 kétszintes hıprései már tetszıleges hosszúságú LVL lemezeket tudnak préselni, rendkívül flexibilissé téve így a termelést. (6. ábra) 6. ábra - Kétszintes hıprés A három- vagy négyszintes hıprések a kétszintesek továbbfejlesztett változatai. Kapacitásuk elérheti a m 3 /év mennyiséget. A nagy termelékenységre való tekintettel a technológiai sort nagy kapacitású terítékképzı berendezésekkel szükséges ellátni. (7. ábra) 7. ábra - Háromszintes hıprés Öt vagy több szintes hıprések alkalmazása is elérheti a m 3 /év mennyiséget, azonban folyamatos, végtelenített LVL lemez gyártása ebben az esetben már nem válik lehetıvé a présberakás komplikáltsága miatt. Alkalmazása ott lehet gazdaságos, ahol körülbelül egyenlı hosszúságú LVL elemekre van szükség, és az elemek hossza nem haladja meg a 6 métert. Az öt vagy többszintes hıprés technológia elınye a kis helyigény és az alacsony ár. 17

18 8. ábra - Többszintes emeletes hıprés Szükséges megemlíteni hogy a víz, gız, vagy olaj főtéső hıprések mellett lehetıség van nagyfrekvenciás melegítéső prések alkalmazására is. A technológiai elem alkalmazása azokban az esetekben gazdaságos, ahol a teríték vastagsága miatt a hıpréselés ideje túlságosan hosszúra nyúlna. Alkalmazása viszonylag ritka. (Sinko H ) 18

19 5. Az LVL termékek hasznosításának területei 5.1. Általános felhasználási jellemzık Az LVL - t elsısorban szerkezeti vázanyagként hasznosítják lakó-, valamint kereskedelmi épületeknél, de alkalmas olyan helyeken is, ahol acél kötıgerendák és könnyőfém gerendák jöhetnek szóba. Egyes gyártóknál felár mellett felületkezelés, vagy építészetileg megfelelı megjelenés is biztosítható. Ha olyan helyen alkalmaznak LVL - t, ahol lényeges a megjelenés, a fa rajzolatát hangsúlyozó és felületét védı bevonat is kialakítható. Az ilyen megjelenéső LVL hasonlít a rétegelt falemez felületéhez. Más célú hasznosítás magába foglalja a zsaluzóelemként való alkalmazást (zsaluhéj és merevítés céljára) a keretszerkezeteket, az elıre gyártott I tartó övgerendáit. Az LVL tábla a gyártás helyén könnyen felszabható. A rögzítı és kapcsolóelemek valamint ezek alkalmazása hasonlatos a főrészárúnál alkalmazottéhoz. Az LVL termékek maximális elérhetı hosszmérete 24 m / a közúti szállíthatóság mértéke /, a szokásos hosszméretek méterig terjednek. Vastagsága 19 és 64 mm közötti, de ismert 150 mm vastag termék is. Feldarabolás elıtt az LVL panelként jelentkezik, szélessége általában 610 és 1220 mm között változik. Az LVL olyan termék, amely hasonló mértékben reagál a tőzre, mint egy azonos mérető főrészárú, vagy rétegelt-ragasztott gerenda. Elıállításához fenol-formaldehid ragasztót használnak, amely kikeményedés után nem járul hozzá a tőz terjedéséhez, valamint a magas hımérséklet sincs negatív hatással a kötésszilárdságára. Hagyományos faipari szerszámokkal a felhasználás helyén jól megmunkálható, de elıre gyártott szerkezetként a megmunkálási igény minimálisra csökkenthetı. Az összetett keretszerkezeteket gyakran alkalmazzák épületszerkezeti csomópontok megoldására. Ezen összetett alkalmazási területen lehet az LVL kiemelkedı szilárdsági tulajdonságait legjobban kihasználni, elsısorban a vastagság csökkentésbıl következı anyagés szerelési munkaerı-megtakarításnak köszönhetıen. Hasonló megfontolás alapján alkalmazzák nagy fesztávok áthidalására is, ahol a követelmények felülmúlják a normál TR26 os szilárdsági tulajdonságait. A teherviselı képesség növelése érdekében az inerciaviszonyok javításával, profil szelvényő tartószerkezeti elemek is kialakíthatók. A felületegységre esı tömeg csökkentésével növekszik az áthidalható fesztáv. Az LVL - bıl kialakított gerinc mellett a tartóövek készülhetnek LVL - bıl, rétegelt-ragasztott fából, illetve természetes tömör faanyagból. Az I profilu tartók készülhetnek bemart öves és teljes övszélességben ragasztott kivitelben. Az áthidalandó fesztáv illetve terhelés függvényében épülhetnek kazettás tartók egyszerő és összetett kivitelben. Az LVL termékek hossztoldása ékkötés, szegkötés, facsavar és ragasztott kötéssel biztosítható. A Multi-Kralen Dübe (MKD) jelöléssel ellátott, kétfejő szeggel összeillesztett két párhuzamosan futó LVL termék csatlakozására kialakított kapcsolat favázas konstrukciók csomópontjaiként kiválóan alkalmazható. A láthatatlan csomópontok kedvezı tőzálló tulajdonságokat is biztosítanak. (E. Milbrandt, Holz-Zentralblatt 1986) 19

20 A széles körben felhasználásra kerülı profilszelvényő LVL tartók jellemzı alkalmazási területei: - főrészelt gerenda és heveder kiváltás (Fenyı főrészáruból a beszerezhetı maximális hosszméret 6,0 m) - fedélszéki rendszer kialakítás - új típusú födémek - önálló, kis-, és közepes fesztávolságú szerkezetek - szelemenek céljára - idegen anyagból (RR-tartó, acél, vasbeton) készült fıtartók kiegészítésére. - felhasználásra kerülnek még kiegészítı elemként RR tartók húzott övének megerısítésére. Ablakgyártásban a jelenleg alkalmazott háromrétegő ragasztott fenyı alapanyagok kiváltására a homogén szerkezető, vízálló, fix vastagságú LVL megfelelı alapanyag lehet. Összetett szerkezetek készítésénél is felhasználható az LVL mint építıelem. Például: - nagyobb fesztávú rácsos tartók - tartórácsok, térrácsok, rácsos felületszerkezetek. Vékonyabb lemezeket dongahéjak, konoid héjak, függıtetık gyártásakor jól lehet alkalmazni. A térrácsok és felületszerkezetek kialakításában, idáig hazánkban nem igen alkalmazott építészeti megoldásoknál kiváló alapanyagnak bizonyulhat. Az elızıekben már említett alkalmazási területeken kívül felhasználásra kerülhet még: - boronafalas faházak elıre gyártott, helyszínen szerelt elemeiként - jármővek padlólemezeiként 9. ábra Néhány, a Rauma-Repola cég által ajánlott felhasználási lehetıség Az LVL szerkezeti célú alkalmazására a legjobb példa a maga nemében egyedülálló reprezentatív építmény amely annak idején méltán hívta fel magára a világ figyelmét. Az építmény az Oulu-i észak finnországi sportcsarnok. Egy futballpályát fed a 115 m átmérıjő hálózatos kialakítású fa kupola. Az elsıdleges teherhordó szerkezet LVL tartókból 20

21 áll, melyek keresztmetszeti mérete 148 x 700 mm. A fıtartók legnagyobb hossza 12,5 m. A fıtartók merevítıi fém papucsba ágyazva ülnek. Az összesen 342 fıtartó 127 csomópontot képez egymással és a talpazaton körbefutó vasbeton hornyokkal. Neves építész szakember véleménye szerint az LVL a leggazdaságosabb szerkezeti anyag azoknál az építményeknél, szerkezeteknél, - ahol az önsúly csökkentése a fontos, mivel az LVL el egyenértékő, kiváló szilárdsági tulajdonságú, húzó-, nyomófeszültségeknek megfelelı, könnyő építıanyag még nem áll rendelkezésre, - ahol a dilatációképzés gondot okozhat, mivel az LVL termékek hımozgása elhanyagolható, - ahol a hıhídmentes szerkezet kialakítása kritérium, mivel az LVL termékek hıvezetési tulajdonságai kedvezıek, - ahol a szerkezet korróziós hatásoknak van kitéve, mivel a faanyag erre érzéketlen, (Hannu L. 1997) 5.2. Az LVL termékek bútoripari felhasználásának lehetıségei. A bútoripar általában az alacsonyabb sőrőségő és szilárdságú nem szerkezeti célú LVL termékeket használja. Alkalmazása jelentısen javítja a bútorszerkezet mechanikáját, a korpuszbútoroknál de különösen a formatervezett ívelt hajlított formáknál lehetıvé teszi a kevésbé igényes faforgácslap helyettesítését. Az LVL bútoripari alkalmazásának elınyeit Korzeniowski, és Tymicki lengyel kutatók adatai alapján mutatom be. (1. táblázat) A Kutatók a főrészárúból és az LVL bıl készült termékek hengeres fára átszámolt faanyag igényét vizsgálták. Az eltérı alapanyagokból készített bútoralkatrészek átlagos faanyag felhasználását az alábbi táblázatban tüntették fel. Az alábbi 1. táblázat a gyártásra elıkészített (elıreszabott) félkész-termékek típusait, felhasználási adatait tartalmazza. 21

22 Alkatrész Tömörfából [m 3 ] Rétegelt fából [m 3 ] Nyersmérető félkész termékbıl [m 3 ] Készmérető félkész termékbıl [m 3 ] Székláb Elsı Hátsó 0, , , , , , , , Székkötés 0, , , , Üléskeret elem 0, , , , Kanapé kárpitkeret elem Hosszú 0, , , , Rövid 0, , , , Aaztalkáva Hosszú 0, , , , Rövid 0, , , , Asztalláb 0, , , , Könyvespolc 0, , , , Fiókoldal 0, , , , Ajtókeretelem 0, , , , Átlag 0, , , , táblázat - Különbözı anyagokból készített bútoralkatrészek átlagos faanyag felhasználása 22

23 Az adatok alapján megállapítható, hogy a rétegelt furnérfa alkalmazása jobb kihozatalt eredményez. A kihozatal értéke természetesen a főrészárú minıségétıl függıen változhat. A vizsgálatok szerint a rétegelt furnérfánál valamivel jobb kihozatali eredmények érhetık el I. osztályú főrészárú alkalmazásával, azonban erre az ilyen értékes főrészárút magas ára miatt - nem használnak. II. osztályú főrészárúval szemben már elınyösebb az LVL alkalmazása, mivel ugyanazon mennyiségő hengeresfa alapanyagból 1,5 szeres mennyiségő bútor-alkatrészt lehet gyártani. Lényeges szempont, hogy a főrészárú alapanyaga az értékes főrészrönk, míg az LVL termékek gyártására kevésbé értékes kisebb átmérıjő, rövid furnérrönk is felhasználható (pl. a faültetvények gyorsan növı alapanyaga) A bútoripari alkalmazás gazdaságosságát természetesen csak a helyi árviszonyokon alapuló gazdasági számítás bizonyíthatja. Az LVL termékek szilárdsági tulajdonságait a finn KERTO cég által garantált és Magyarországon az ÉMI Rt. által ellenırzött adatok alapján a 2. táblázat mutatja be. (Haannu L ) Megnevezés KERTO-S N/mm 2 KERTO-Q N/mm 2 KERTO-T N/mm 2 Hajlító határfeszültség a hajlítás síkja párhuzamos a furnérok síkjával σ Hm, y Hajlító határfeszültség a hajlítás síkja merıleges a furnérok síkjára σ Hm, z Rostokkal párhuzamos hajlítószilárdság σ Hh, x Rostokra merıleges húzószilárdság σ Hh, y 0,5 4 0,5 Rostokkal párhuzamos nyomószilárdság σ Hny, x Rostokra merıleges nyomószilárdság a hajlítás síkja párhuzamos a furnérok síkjával σ Hm, z 4,3 7,4 3,1 Rostokra merıleges nyomószilárdság a hajlítás síkja merıleges a furnérok síkjára σ Hm, y 2,2 2,2 1,5 Nyírószilárdság a nyírás síkja párhuzamos a furnérok síkjával ζ H, y 3,7 3,4 2,2 Nyírószilárdság a nyírás síkja merıleges a furnérok síkjára ζ H, z 2,5 0,9 1,2 Rugalmassági modulus a furnérok síkjával párhuzamos irányban E y Rugalmassági modulus a furnérok síkjára merıleges irányban E z Nyírási rugalmassági modulus - G táblázat - A KERTO termékek fıbb szilárdsági értékei 23

24 6. A hazai furnéripari termékek gyártásának lehetıségei 6.1. Alapanyaghelyzet Az egyes országok fahasznosításának fejletségét némi leegyszerősítéssel - jellemezni lehet a nettó fakitermelés ipari célú és tüzelési célú hasznosításának arányával, és jellemezni lehet a sarangolt fafajválasztékok ipari célú hasznosítási arányával. A nemzetközi és hazai tapasztalatok azt bizonyítják, hogy a nettó fakitermelésbıl az ipari célra való hasznosítást leginkább az befolyásolja, hogy a sarangolt választékokból milyen mennyiség kerül ipari hasznosításra (farost-, faforgács és cellulózipari, fakémiai) és milyen mennyiség kerül eltüzelésre. A XX. század utolsó éveiben Nyugat-Európában a nettó fakitermelés 87 % -a hasznosult ipari alapanyagként, Magyarországon mintegy 60 %. A nagymérvő eltérést két tényezı okozza, egyrészt Ny-Európában a rönk választékok aránya a fafaj-összetételbıl adódóan kedvezıbb, másrészt a sarangolt választékok ipari hasznosításában elıbbre tartanak, mint Magyarország (3. táblázat). Jellemzı Ny-Európa Magyarország Rönkválasztékok aránya [%] Sarangolt választékok aránya [%] Ipari hasznosítás aránya [%] Tüzelési hasznosítás aránya [%] táblázat Faalapanyag ipari hasznosítása Nyugat-Európában és Magyarországon A színfurnérok és a furnéralapú rétegelt termékek gyártási alapanyaga a magas minıségi követelményeket kielégítı furnér-rönk. Ezen választék az összes nettó fakitermelésnek 1,5 3 % -ra tehetı (Jelenlegi erdımővelési és fakitermelési technológiák mellett!). Az Erdészeti Szolgálat adatai alapján készített táblázati értékek mutatják a fafaj szerinti bruttó erdıtervi fakitermelési lehetıségeket között. (4. táblázat) 24

25 Tölgy Cser Bükk Fafaj Gyertyán Akác Egyéb kem.l. Nyár+Főz Egyéb lágy Fenyı Vonatkoztatás [ezer br. m 3 /év] 19 Eg. rt. 1209, , ,65 Többi 531,84 552,59 562,85 Összesen 1741, , ,50 19 Eg. rt. 714,29 717,19 690,40 Többi 346,21 363,74 349,47 Összesen 1060, , ,87 19 Eg. rt. 537,74 554,21 538,80 Többi 197,25 190,55 175,60 Összesen 734,99 744,76 714,40 19 Eg. rt. 284,16 282,79 273,71 Többi 180,00 171,55 162,41 Összesen 464,16 454,34 436,12 19 Eg. rt. 601,97 618,14 617,53 Többi 1547, , ,44 Összesen 2149, , ,97 19 Eg. rt. 199,39 204,72 187,72 Többi 180,57 178,31 178,11 Összesen 379,96 383,03 365,83 19 Eg. rt. 458,50 500,82 464,65 Többi 1136, ,31 867,87 Összesen 1595, , ,52 19 Eg. rt. 174,85 187,17 180,25 Többi 262,24 237,19 271,25 Összesen 437,09 424,36 451,50 19 Eg. rt. 755,11 836,97 935,42 Többi 389,67 585,23 774,34 Összesen 1144, , ,76 Összesen: 9706, , ,45 4. táblázat - bruttó erdıtervi fakitermelési lehetıségeket % apadékkal számolva, között a felhasználható furnér rönk mennyisége ezer m 3 /év. Ez a mennyiség lényegesen nem változik 2008 ig. A hazai furnéripar és furnéralapú rétegelt termékeket gyártó ipar bıvülı alapanyagforrással három esetben számolhat: - kedvezıen változik, vagyis több furnérrönk kinyerését teszi lehetıvé a jelenlegi erdımővelési és fakitermelési gyakorlat, - jelentısen bıvől a hazai erdısültség, ezáltal a fakitermelési lehetıség, - furnér-rönk import révén. Nyilvánvaló, hogy nemzetgazdasági szempontból az elsı két tényezıcsoport érvényesülése kedvezıbb. 25

26 6.2. A furnéripari alapanyag hasznosítása, a hazai gyártó mővek bemutatása. A gazdasági rendszerváltás negatív hatása (spontán privatizáció, helytelenül levezényelt késıbbi privatizációk) a hazai furnér és furnéralapú rétegelt termékgyártó ipart alaposan átrendezte. Megszőntek sok évtizedes múlttal rendelkezı gyártók (FURLEM, Szegedi Falemezgyár, Ceglédi hajlított idomgyár) és több új vállalkozás jött létre. Bebizonyosodott ezen területen is hogy csak a szakmai befektetık (OWI-Zala, Elefánt, Újkígyós stb.) éltek a fejlesztés lehetıségével. A jelenlegi helyzetet országos szinten a 5. táblázat érzékelteti. Termékfajta Mennyiség Kapacitás Termelés Színfurnér millió m 2 10,0 8,0 Mőszaki furnér (összesen) 1000 m 3 85,0 60,0 ebbıl árufurnér 1000 m 3 20,0 16,5 Rétegelt falemez 1000 m 3 27,0 22,0 Rétegelt idom 1000 m 3 10,0 4,1 5. táblázat - Furnér és furnéralapú termékek hazai összefoglaló adatai 2001 évben A gyártási profil, az erıforrások, a gyártási és értékesítési jellemzık alapján a 2001 év furnér és furnéralapú rétegelt termékeket elıállító reprezentáns gyártó mővek adatait a 6. táblázat foglalja össze. (FVM Eredészeti Hivatal ) 26

27 Jellemzıje: II. Erıforrások Gyártó mő: Budapest Furnér Mővek Kft. I. Gyártási profil Színfurnér Franciavágás OWI Zala Újkígyós mőszaki furnér rétegelt lemez idomok mőszaki furnér rétegelt lemez idomok mőszaki furnér rétegelt lemez idomok Derula Kft. Szolnok mőszaki furnér rétegelt lemez Norba idomok Licit idomok 1. Mőködési terület (m 2 ) Foglalkoztatottak száma (fı) Energiaellátás biztosított biztosított biztosított biztosított biztosított biztosított biztosított B B 60 B 100 B 70 Ny 85 B 93 B Gyártási alapanyag (%) T10-15 Ny 40 Ny 30 Egzóta.imp.15 Nyír 7 Egyéb 10 Egyéb Alapanyag biztosítás belföldi (%) import (%) III. Technológia jellemzık 1. Gyártási mód folyamatos folyamatos folyamatos szakaszos folyamatos szakaszos szakaszos 2. Géppark korszerő felújított korszerő felújított új felújított használt IV. Értékesítési jellemzık 1. Kapacitás/év színfurnér (M m 2 ) 10.0 mőszaki furnér (e m 3 ) rétegelt lemez (e m 3 ) idom (e m 3 ) Gyártási volumen/év színfurnér (M m 2 ) 8.0 mőszaki furnér (e m 3 ) rétegelt lemez (e m 3 ) idom (e m 3 ) Exportarány (%) táblázat - a 2001 év furnér és furnéralapú rétegelt termékeket elıállító reprezentáns gyártó mővek adatai

28 Ezen gyártó mővek használják fel a furnérgyártási alapanyag mintegy 70 %- át, 10 % -ra tehetı a kisebb gyártók felhasználása és pontosabb adatok híján 20 %- ra becsülhetı a furnér rönk export A furnér és furnéralapú rétegelt termékeket gyártó ipar jelenlegi helyzete A magyar tulajdonban lévı és Magyarországon mőködı külföldi érdekeltségő furnér és furnéralapú termékeket gyártók jelenlegi helyzete a következıkben jellemezhetı: Gyártási profil A 90-es évek kezdetétıl a tulajdonváltozással párhuzamosan a hazai faiparban jelentıs változás következett be a gyártási profilt illetıen, Erıforrások - csökkent a továbbfeldolgozási fok, jó minıségő mőszaki furnérok tömege került és kerül exportálásra, - nagymértékben megnıtt a bükkbázisú idompréselt termékek gyártása, - a gyártmányfejlesztés külföldi tulajdonlás esetén nem a hazai gyártómőben történik. - a mőködési terület és az energianyerési lehetıség biztosított, és további fejlesztést is lehetıvé tesz, - az emberi erıforrások szakmakultúrája magas szintő, minden képzettségi szinten biztosított és bıvíthetı jellegő, - a fa alapanyag biztosítása konfliktusokkal terhelt (alapanyag export), mennyisége nagyobb léptékő fejlesztésnél korlátozó tényezı Technológiai jellemzık - a külföldi tulajdonban lévı gyártómőveknél, pl. Budapest Furnér Mővek Kft, OWI- Zala Bt. a jelentıs tıke befektetések következtében Ny-Európai színvonalú technológiák kialakítására került sor, - hazai tulajdonlás esetén a nagyobb gyárak esetében, pl. Franciavágás, Újkígyós, a tıkehiány miatt nem került sor technológiai változásra, a technológiai hátrányt a tulajdonosok piaci rugalmassággal és fokozott munkaszervezéssel igyekeznek ellensúlyozni, - kisebb gyártó mővek, pl. NORBA, LICIT bizonyították, hogy esélyesek a fenntartható fejlıdésre. 28

29 Gyártási jellemzık - a gyártási volumen a belföldi kereslet növekedése és az export lehetıségek bıvítése esetén valamennyi gyártó mőben növelhetı, ezen a területen az élımunka biztosítása nem jelent problémát, az alapanyag-ellátottság (rönk) azonban igen, - a gyártott termékek minısége általában jó, az export minıség kiváló, a hazai értékesítés területén az igényesség növekszik, - az értékesítési árak tekintetében a külföldi tulajdonú cégeknél (Budapest Furnér Mővek, OWI-Zala, Derula) az anyavállalkozás értékesítési politikája miatt nehéz megítélni az árjellemzıket, hazai tulajdonlású cégeknél a jelenlegi árszint csak az alacsonyabb bérköltségek esetén biztosít elfogadható fedezetet, a prognosztizálható bérköltség esetén az áremelés elkerülhetetlen. Értékesítési jellemzık - az ezredforduló idıszakában a hazai furnér és furnéralapú termékeket gyártó ipar exportorientált, a belföldi keresetben még nem érzékelhetık a nemzetgazdaság fejlıdésébıl adódó kedvezı változások, - a megindult nagymértékő lakásépítési és ingatlanstruktúra változások várhatóan kedvezı hatást gyakorolnak a belföldi piacokra is, - a várhatóan kedvezıen változó belföldi értékesítési lehetıség gyártási bıvítésre adhat alapot, ebben azonban az exportteljesítést is fenn kell tartani, különben csak pótlásról lehet szó, - a közeljövıben várható EU tagság (piaci lehetıségek komolyabb bıvülése) a nagyobb élımunka-igényő, kvalifikált munkaerık meglétét feltételezı termékek esetében fog piacbıvítést jelenteni. Összefoglalóan megállapítható, hogy a hazai furnér és furnéralapú termékeket gyártó ipar fıbb az intenzívebb fejlıdést akadályozó problémái a következık: - a hazai tulajdonú cégeknél az általánosnak mondható tıkehiány, - a nem kellı mennyiségő alapanyag, - az elmaradó gyártmányfejlesztési tevékenység és - a fanyersanyag és a fából készült termékek nem kellı mértékő preferálása a hazai társadalom részérıl. A tıkehiány feltehetıen csak a nemzeti iparpolitika érvényesülésével orvosolható. Az alapanyagforrás bıvítését csak a meglevı erdık üzemterv adta megnövelt kitermelésével lehet korlátozottan, illetve a nemzeti erdıtelepítési program révén jelentısen bıvíteni. A gyártmányfejlesztési tevékenységet a meglévı és bıvülı erıforrások, valamint a piaci igények szerint állandóan növelni szükséges. A hazai furnéripari termékek fejlesztésének egyik legfontosabb irányvonala az elızıek szellemében a rétegelt furnérfa (LVL) hazai alapanyagbázison (elsısorban ültetvényszerő nyár) és hazai technológiai lehetıségek között történı gyártásának megvalósítása. 29
