1 Mőszaki fatermékek NYME FMK TGYI

2 Mőszaki fatermékek vagy Építıipari kompozitok Kompozit = különféle részekbıl vagy anyagokból felépülı termék Követelmények: nagy teherbírás megfelelı méretek nedvességgel szembeni ellenállás tartósság alakíthatóság szerkezeti kapcsolatok lehetısége

Követelmények: nagy teherbírás megfelelı méretek nedvességgel

3 Kompozit gerendák Kompozit lemezek 1-dimenziós 2-dimenziós LVL - Laminated Veneer Lumber - rétegelt furnérfa Hengeres LVL LSL - Laminated Strand Lumber - rétegelt szálforgács tartó PSL - Parallel Strand Lumber - párhuzamos szálforgács tartó Kompozit I-tartók Scrimber RR tartók Rétegelt lemez Waferboard (nagyforgács lemez) OSB - Oriented Strand Board (irányított szálforgács lapok) Cement- és gipszkötéső lapok Szigetelı és szendvics panelek

párhuzamos szálforgács tartó Kompozit I-tartók Scrimber RR tartók Rétegelt lemez Waferboard (nagyforgács

5 1. LVL - rétegelt furnérfa (Laminated Veneer Lumber) Alapanyagok: 2,2 4,2 mm vastag mőszaki furnér Fenyıfélék (erdei, luc, Duglász), tulipánfa Fenol-formaldehid ragasztóanyag Gyártástechnológia: roncsolásmentes furnérosztályozás ragasztóanyagfelhordás teríték kialakítása préselés (általában folyamatos) szélességi méretre vágás 1. Tompa illesztés 2. Ferde lapolás 3. Átlapolás Furnér- és rétegeltlemezgyártás

roncsolásmentes furnérosztályozás ragasztóanyagfelhordás teríték kialakítása préselés (általában

6 Gyártástechnológia: Furnér- és rétegeltlemezgyártás Méretek: -vastagság: mm -szélesség: igény szerint; max. 61 vagy 122 cm. Felhasználás: -gerendák, tartók -elıregyártott faházak -I-tartók övei -burkolatok -állványzatok

8 1. LVL - rétegelt furnérfa Elınyök: keresztmetszeti és hosszméret jó, kis szórású mechanikai tulajdonságok környezetbarát (?) kisebb anyagigény a vetemedés csökkenése a tömörfához hasonló rajzolat Hátrányok: ár a delamináció lehetısége 1.2. Hengeres LVL -Furnérhámozás -Varrás -Tekercselés fém vagy fa magra, ragasztófilmmel,spirális tekercselés változó irányban -Préselés (leszorítás hevederekkel)

) kisebb anyagigény a vetemedés csökkenése a tömörfához hasonló rajzolat Hátrányok: ár a

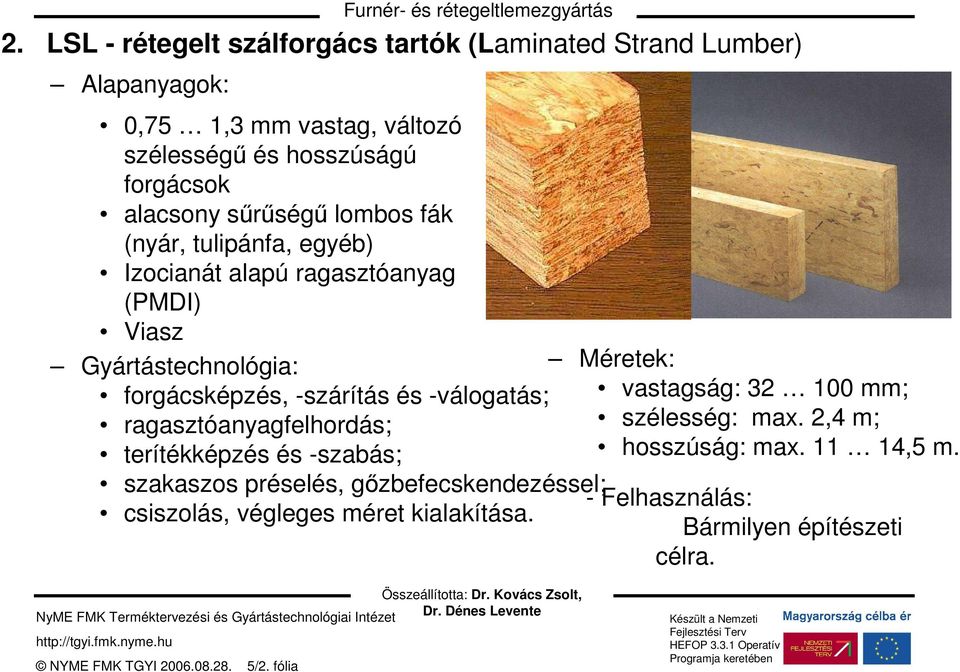

9 2. LSL - rétegelt szálforgács tartók (Laminated Strand Lumber) Alapanyagok: Furnér- és rétegeltlemezgyártás 0,75 1,3 mm vastag, változó szélességő és hosszúságú forgácsok alacsony sőrőségő lombos fák (nyár, tulipánfa, egyéb) Izocianát alapú ragasztóanyag (PMDI) Viasz Gyártástechnológia: forgácsképzés, -szárítás és -válogatás; ragasztóanyagfelhordás; terítékképzés és -szabás; szakaszos préselés, gızbefecskendezéssel; csiszolás, végleges méret kialakítása. Méretek: vastagság: mm; szélesség: max. 2,4 m; hosszúság: max ,5 m. - Felhasználás: Bármilyen építészeti célra.

Gyártástechnológia: forgácsképzés, -szárítás és -válogatás; ragasztóanyagfelhordás; terítékképzés és -szabás; szakaszos préselés,

10 3. PSL - párhuzamos szálforgács tartók (Parallell Strand Lumber) Alapanyagok: 2,2 4,2 mm vastag mőszaki furnér kb. 25 mm széles, cm hosszú csíkokra vágva Fenyıfélék (erdei, luc, Duglász), tulipánfa Fenol-formaldehid ragasztóanyag Viasz Gyártástechnológia: ragasztóanyagfelhordás a forgácsok összerendezése ( vályú ) Méretek: préselés (folyamatos, mikrohullámú igény szerint; keretprésben) max. keresztmetszet: 28 x 42 cm. keresztmetszeti és hosszméretre vágás Felhasználás: gerendák, tartók; oszlopok; kültéri alkalmazások (faanyagvédıszerrel kezelve.)

Gyártástechnológia: ragasztóanyagfelhordás a forgácsok összerendezése ( vályú ) Méretek: préselés (folyamatos, mikrohullámú igény szerint;

11 Elınyök: LVL-hez hasonló Hátrányok: ár sőrőség esztétikai tulajdonságok

12 5. Scrimber Furnér- és rétegeltlemezgyártás Speciális kisérleti termék, kis átmérıjő rönkök hasznosítására Technológia: Kérgezés Morzsolásos forgácsképzés Szárítás Ragasztóanyag felhordás Elıpréselés Hıpréselés gızütéses présben

Technológia: Kérgezés Morzsolásos forgácsképzés Szárítás

13 Különleges forgácslapok: Forgácslap- és farostlemezgyártás OSB Oriented Strand Board strand alapanyag (30 x 120 mm) fedırétegek merılegesek a középrétegre hıprésben, ragasztással PF, PRF, MUF, PMDI kötıanyag NYME FMK TGYI /22. fólia Alkalmazás: külsı/belsı fal borítás, bútoripar, belsıépítészet Összeállította:

hıprésben, ragasztással PF, PRF, MUF, PMDI kötıanyag NYME FMK TGYI 2006.08.28.

16 4. I - tartók Alapanyagok: Övlemez: LVL, LSL vagy MSR fenyı főrészáru; Gerinc: OSB, rétegelt lemez, vagy rács; Fenol-rezorcinol ragasztóanyag. Felhasználás: gerendák, tetıszékek; készházak. padlórendszerek (Silent Floor System) Elınyök: Anyagtakarékos; Könnyő; Jó specifikus mechanikai (hajlító) tulajdonságok Hátrányok: Speciális kezelést igényel; Karcsú; Szeles idıben nehezen kezelhetı

padlórendszerek (Silent Floor System) Elınyök: Anyagtakarékos; Könnyő; Jó specifikus mechanikai

17 Szerkezet: ált. 3-4 rétegő, a rétegelt lemezre emlékeztetı; Az OSB fajtái: MSZ EN 300: OSB 1 - általános célú lemezek (csomagolás, bútor, falburkolat) Furnér- és rétegeltlemezgyártás A rétegelt lemezhez hasonló sőrőség és mechanikai tulajdonságok; OSB 2 - Nem vízálló szerkezeti célú lemezek (födémek, belsı falak) OSB 3 - Vízálló szerkezeti célú lemezek (falak, tetıhéjalások) OSB 4 - Nagy szilárdságú, fokozottan vízálló lemezek (I-tartók gerinclemezei)

(csomagolás, bútor, falburkolat) Furnér- és rétegeltlemezgyártás A rétegelt lemezhez hasonló sőrőség és

18 2. Szendvics szerkezetek: Elınyök: könnyő jó hıszigetelı nincs szükség belsı oszlopokra panel-rendszerben elıre gyártható Hátrányok: Nagy méret, nehezen kezelhetı tőzvédelem ár?

19 Faanyagú tartószerkezetek 1. Tömör szelvényő tartók és szerkezeti elemek 2. I-tartók és kazettás tartók 3. Rácsos és virendeel tartók 4. Fa felületszerkezetek Tömör szelvényő tartók és szerkezeti elemek: Természetes faanyagú tartók és szerkezeti elemek Rétegelt-ragasztott tartók és szerkezeti elemek Beforgatott szelvényő tartók és szerkezeti elemek Természetes faanyagú tartók és elemek Hengeres elemek: Kérgezett, esetleg körmarón megmunkált Tetıszéki elemek, oszlopok, állványok, boronafal elemek Bárdolt elemek: Furnér- és rétegeltlemezgyártás Ritka - fıleg régi épületek felújításakor Tetıszéki elemek, födémgerendák, boronafal elemek

elemek Beforgatott szelvényő tartók és szerkezeti elemek Természetes faanyagú tartók és elemek Hengeres elemek: Kérgezett, esetleg körmarón megmunkált

20 - Főrészelt és gyalult választékok: A leggyakoribb Gerenda, palló, heveder, léc Gyalult, profilos felületek: fıleg magasabb esztétikai igények esetén Rétegelt-ragasztott tartók és elemek Négyszög szelvényő Körszelvényő I-szelvényő Kazettás Furnér- és rétegeltlemezgyártás

igények esetén Rétegelt-ragasztott tartók és elemek Négyszög

21 Rétegelt-ragasztott tartók és elemek RR tartók és elemek kialakítása: párhuzamos övő, egyenes változó keresztmetszető (egyenszilárdságú) enyhén íves tartó részben íves tartó íves tartó két irányban íves tartó tört tengelyő tartó tört tengelyú tartó, ékcsaposan toldott sarokkialakítással Furnér- és rétegeltlemezgyártás

24 I-tartók és kazettás tartók: Alacsony gerincő tartók Magas gerincő tartók Wellsteg-tartó Nordex-tartórendszer I-profilú zsaluzótartók Nail-web tartó TJI tartók Egyéb tartószerkezek Alacsony gerincő tartók: Furnér- és rétegeltlemezgyártás T, I és kazettás tartók Szögezett, ragasztott, vagy szögezett-ragasztott kivitelben Ált. főrészelt, ritkábban gyalult elemekbıl Geometriai szabályok

26 Beforgatott szelvényő tartók és elemek (Kreuzbalken, Kreuzholz) Induo-rendszer:

27 Magas gerincő tartók: I és kazettás tartók Övek: I. és II. szil. kat. főrészáru Gerinc: egymást keresztezı kétrétegő, szögezett kapcsolatú deszkázat v. rétegelt lemez Wellsteg tartó (hullámlemez-gerincő tartó)

28 Tartórendszer: eredetileg teljes vázas faházépítási rendszer Önálló tartókként is alkalmazhatók Övelemek: I-II. szil. kategóriájú lucfenyı (szükség szerint hossztoldva) Szelvényméret: 45 x 45 vagy 75 x 45 Gerinclemez: Mazonite farostlemez (speciális, hosszú rostú, nagy szilárdságú, kitőnı klímaállóságú farostlemez) I-profilú zsaluzótartók Általában tartórendszerek részeként: zsaluzó tartók zsaluzó táblák (tömörfa v. rétegelt lemez) kapcsoló szerelvények Jellegzetességek: egységes méretrendszer könnyen szerelhetı kapcsolati megoldások többször felhasználható

29 Nail-web tartók S vonal: a behatoló fogak nem hasítják szét a faanyagot, és nı a tartó stabilítása Egy- és duplagerincő változatban A tartóvégek a felfekvésnél megerısítendık Tartómagasság: mm Tartóhossz: max. 12 m Alkalmazási területek: födémgerenda, tetıelem, szelemen, fedélszék, stb.

30 Rácsos és virendeel rendszerő tartók: Hagyományos rácsos tartók Szöglemezes rácsos tartók DSB tartók Trigonit tartók Rácsos kiképzéső zsaluzó tartók Egyéb síkbeli rácsos tartók Térrács szerkezetek Virendeel rendszerő tartók Furnér- és rétegeltlemezgyártás

31 Faanyagú felületszerkezetek: Tartórácsok Redıs tartók Dongahéjak Hiperbolikus paraboloidok Konoid héjak Függıtetık és bordás héjak Rácsos felületszerkezetek Egyéb felületszerkezetek Furnér- és rétegeltlemezgyártás

32 A faszerkezetek alapanyagai: Szerkezeti faanyagok Természetes állapotú szerk. faanyagok Ragasztott fa Faalapú kompozit gerendák Faalapú kompozit lemezek Nem fa alapú szerkezeti anyagok: Fémek Mőanyagok Egyéb anyagok: Furnér- és rétegeltlemezgyártás Ragasztó- és felületkezelı anyagok Faanyagvédıszerek Szigetelı anyagok Gipszkarton lemezek Mőanyag bázisú vakolatok Hagyományos építıanyagok Egyéb anyagok

33 Szerkezeti faanyagok - Természetes fa: Szerkezeti célra alkalmas fafajok: luc, jegenye, duglász, erdei fenyı, tölgy, akác vörösfenyı - speciális célokra bükk, nyár, éger - esetenként Egyéb fafajok: elıször be kell vizsgálni r < 0,4 nem alkalmas Szerkezeti célú faválasztékok: szilárdsági osztályok, fafajcsoportok, stb. általában hengeres, bárdolt vagy főrészelt, választékok esetenként továbbfeldolgozott (gyalulás, profilkilakítás, csaphelymarás, faanyagvédelem) Fontos fizikai tulajdonságok: sőrőség nedvességtartalom zsugorodás és dagadás hıtágulás égési sajátosságok épületfizikai sajátosságok

34 Szerkezeti faanyagok - Ragasztott fa: Ragasztott alapanyag-féleségek: hossztoldott főrészáru tömörfa lemezek rétegelt-ragasztott tartók tömbösített alapanyag Duo, Trio és Kreuz-balken rétegelt-ragasztott épületasztalosipari anyagok Faalapú kompozit gerendák LVL LSL PSL (Hengeres LVL, scrimber) Furnér- és rétegeltlemezgyártás Faalapú kompozit lemezek Rétegelt lemez és egyéb furnéralapú termékek Forgácslap Farostlemez OSB Szervetlen kötéső lemezek
