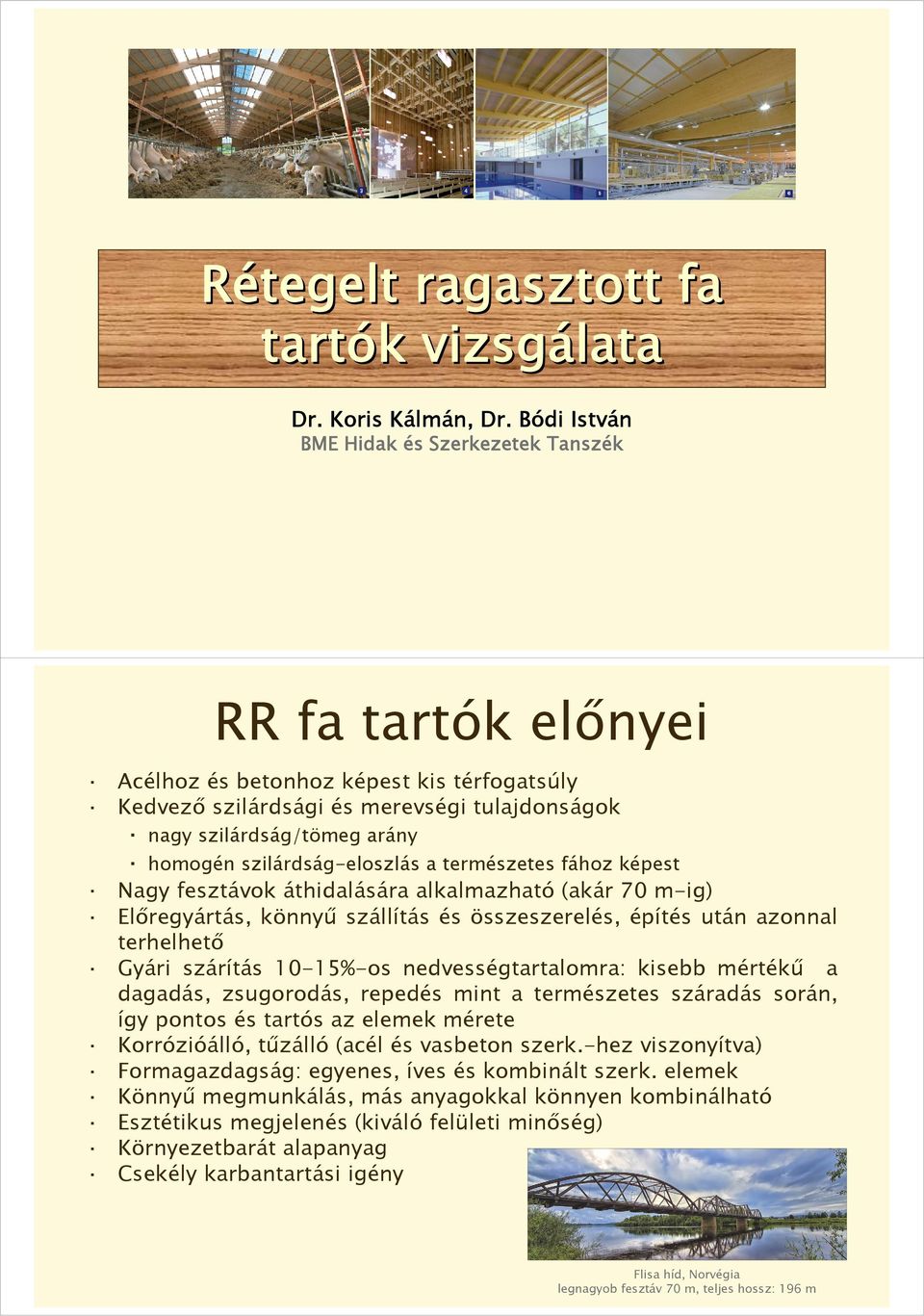

1 Rétegelt ragasztott fa tartók k vizsgálata Dr. Koris Kálmán, Dr. Bódi István BME Hidak és Szerkezetek Tanszék RR fa tartók előnyei Acélhoz és betonhoz képest kis térfogatsúly Kedvező szilárdsági és merevségi tulajdonságok nagy szilárdság/tömeg arány homogén szilárdság-eloszlás a természetes fához képest Nagy fesztávok áthidalására alkalmazható (akár 70 m-ig) Előregyártás, könnyű szállítás és összeszerelés, építés után azonnal terhelhető Gyári szárítás 10-15%-os nedvességtartalomra: kisebb mértékű a dagadás, zsugorodás, repedés mint a természetes száradás során, így pontos és tartós az elemek mérete Korrózióálló, tűzálló (acél és vasbeton szerk.-hez viszonyítva) Formagazdagság: egyenes, íves és kombinált szerk. elemek Könnyű megmunkálás, más anyagokkal könnyen kombinálható Esztétikus megjelenés (kiváló felületi minőség) Környezetbarát alapanyag Csekély karbantartási igény Flisa híd, Norvégia legnagyob fesztáv 70 m, teljes hossz: 196 m

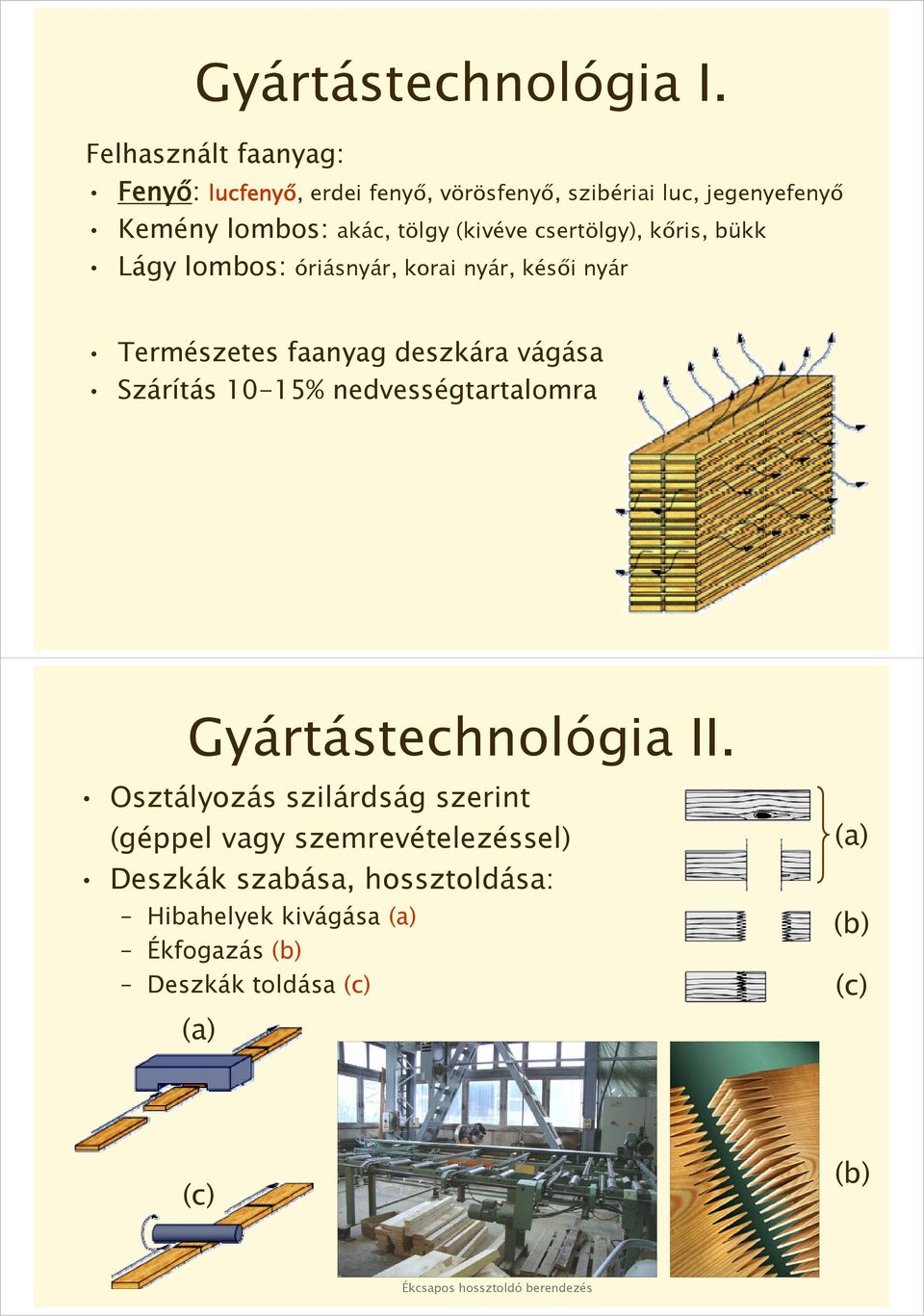

2 Gyártástechnológia I. Felhasznált faanyag: Fenyő: lucfenyő, erdei fenyő, vörösfenyő, szibériai luc, jegenyefenyő Kemény lombos: akác, tölgy (kivéve csertölgy), kőris, bükk Lágy lombos: óriásnyár, korai nyár, késői nyár Természetes faanyag deszkára vágása Szárítás 10-15% nedvességtartalomra Gyártástechnológia II. Osztályozás szilárdság szerint (géppel vagy szemrevételezéssel) Deszkák szabása, hossztoldása: Hibahelyek kivágása (a) Ékfogazás (b) Deszkák toldása (c) (a) (a) (b) (c) (c) (b) Ékcsapos hossztoldó berendezés

3 Ragasztás Préselés Gyártástechnológia III. Gyakoribb ragasztók fenolgyanta alapú ragasztók (kültéri) karbamid gyanta alapú ragasztók (beltéri; nt >18%; t<50 ºC) kazein alapú ragasztók (beltéri; nt <18%) melamin alapú ragasztók (színtelen) (mechanikus vagy hidraulikus, esetleg nagyfrekvenciás erőtérrel kombinált présben) Gyalulás, esetleges fahibákat kézi javítása, méretre vágás, csomagolás Gyártástechnológia IV. MP4 AVI

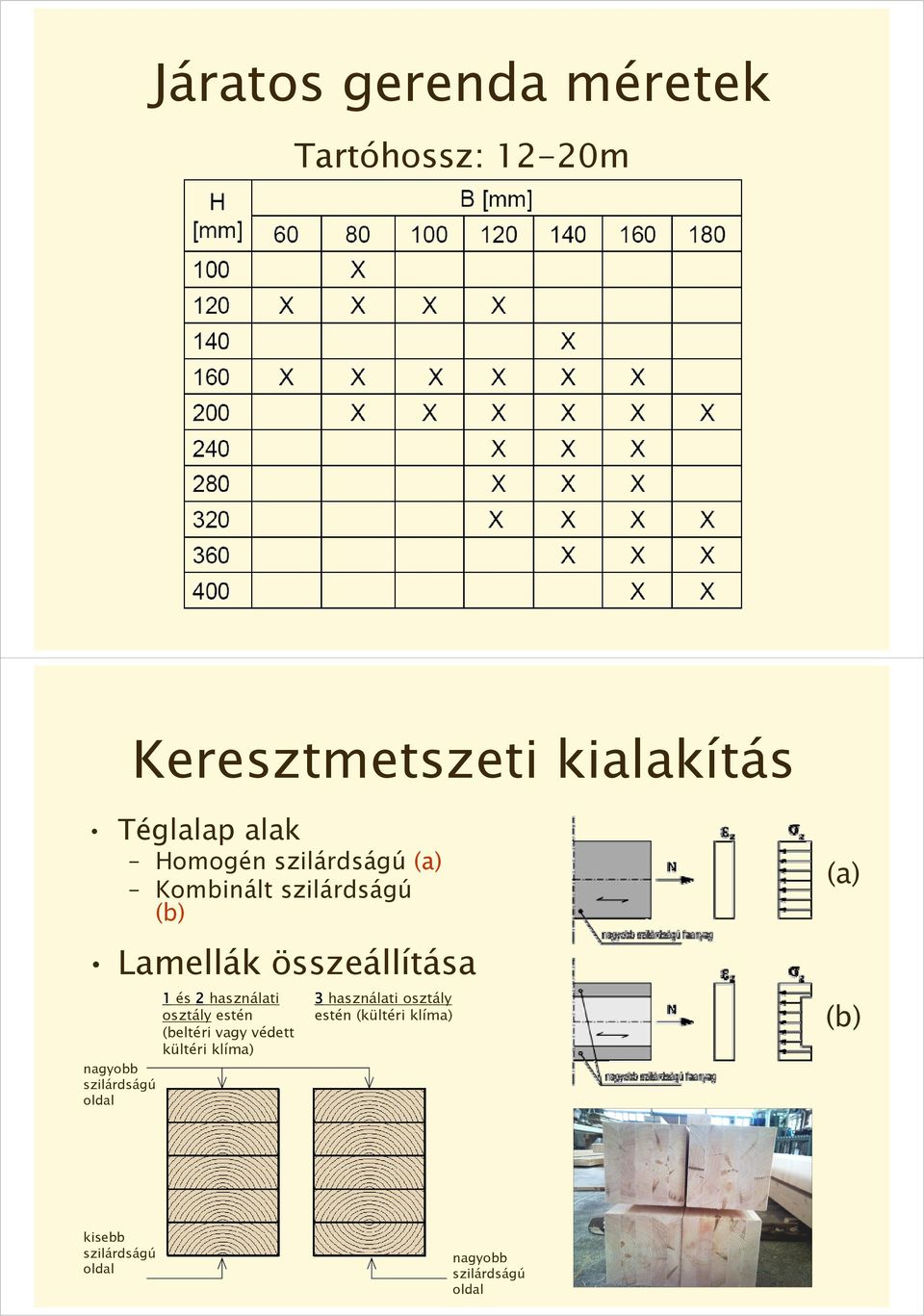

4 Járatos gerenda méretek Tartóhossz: 12-20m Keresztmetszeti kialakítás Téglalap alak Homogén szilárdságú (a) Kombinált szilárdságú (b) Lamellák összeállítása nagyobb szilárdságú oldal 1 és 2 használati osztály estén (beltéri vagy védett kültéri klíma) 3 használati osztály estén (kültéri klíma) (a) (b) kisebb szilárdságú oldal nagyobb szilárdságú oldal

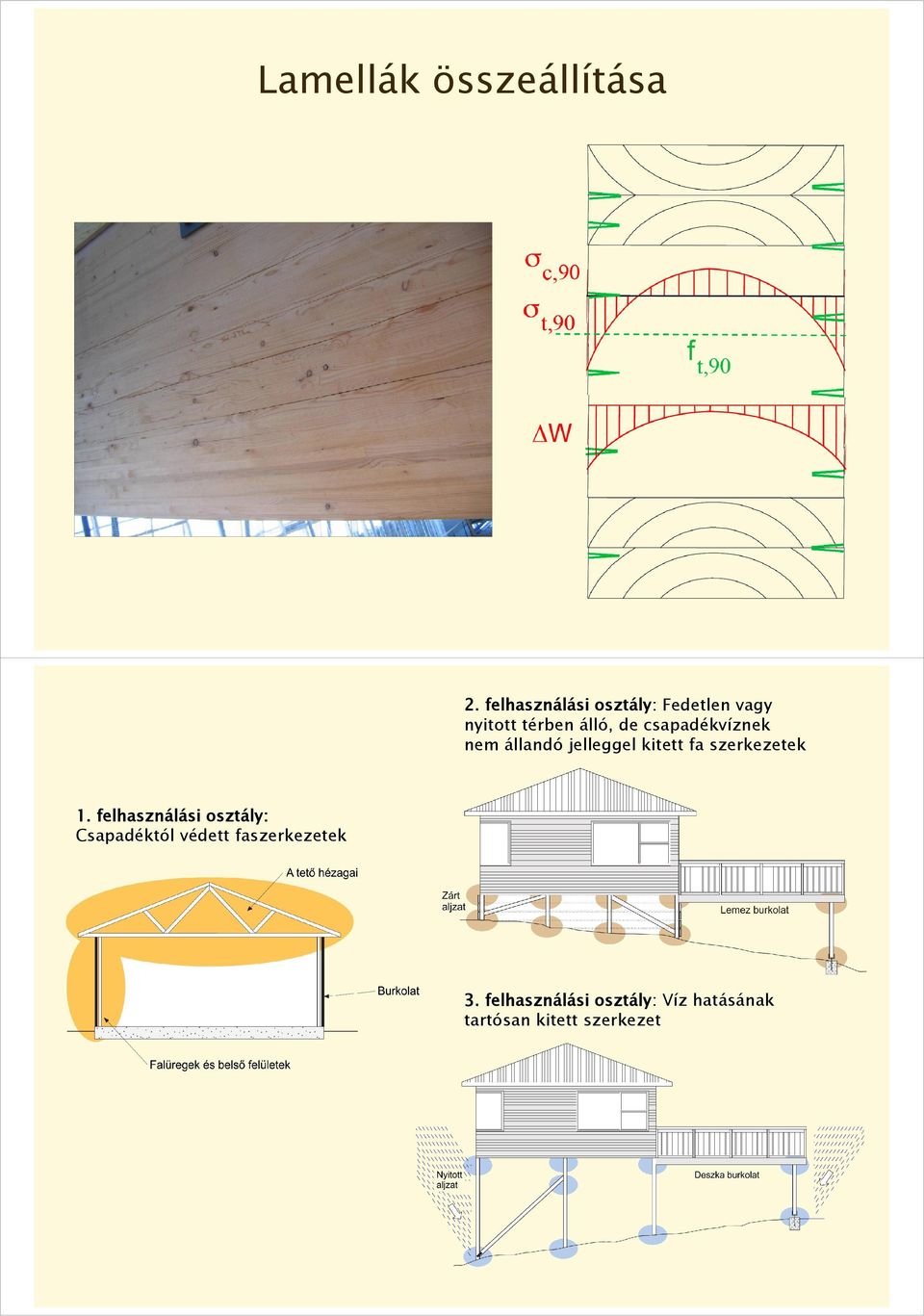

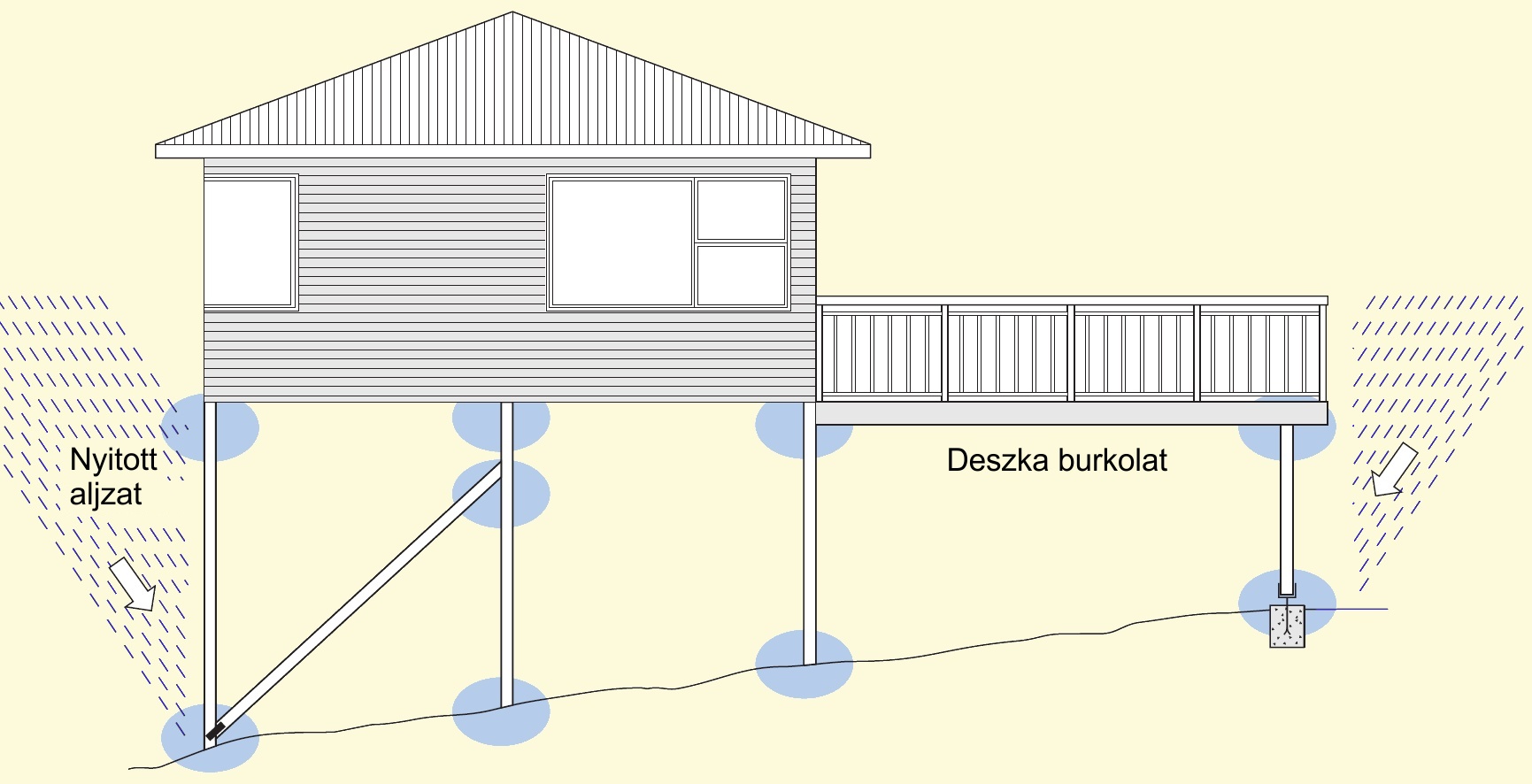

5 Lamellák összeállítása 2. felhasználási osztály: Fedetlen vagy nyitott térben álló, de csapadékvíznek nem állandó jelleggel kitett fa szerkezetek 1. felhasználási osztály: Csapadéktól védett faszerkezetek 3. felhasználási osztály: Víz hatásának tartósan kitett szerkezet

6 Szilárdsági osztályok Homogén RR fa szilárdság értékek

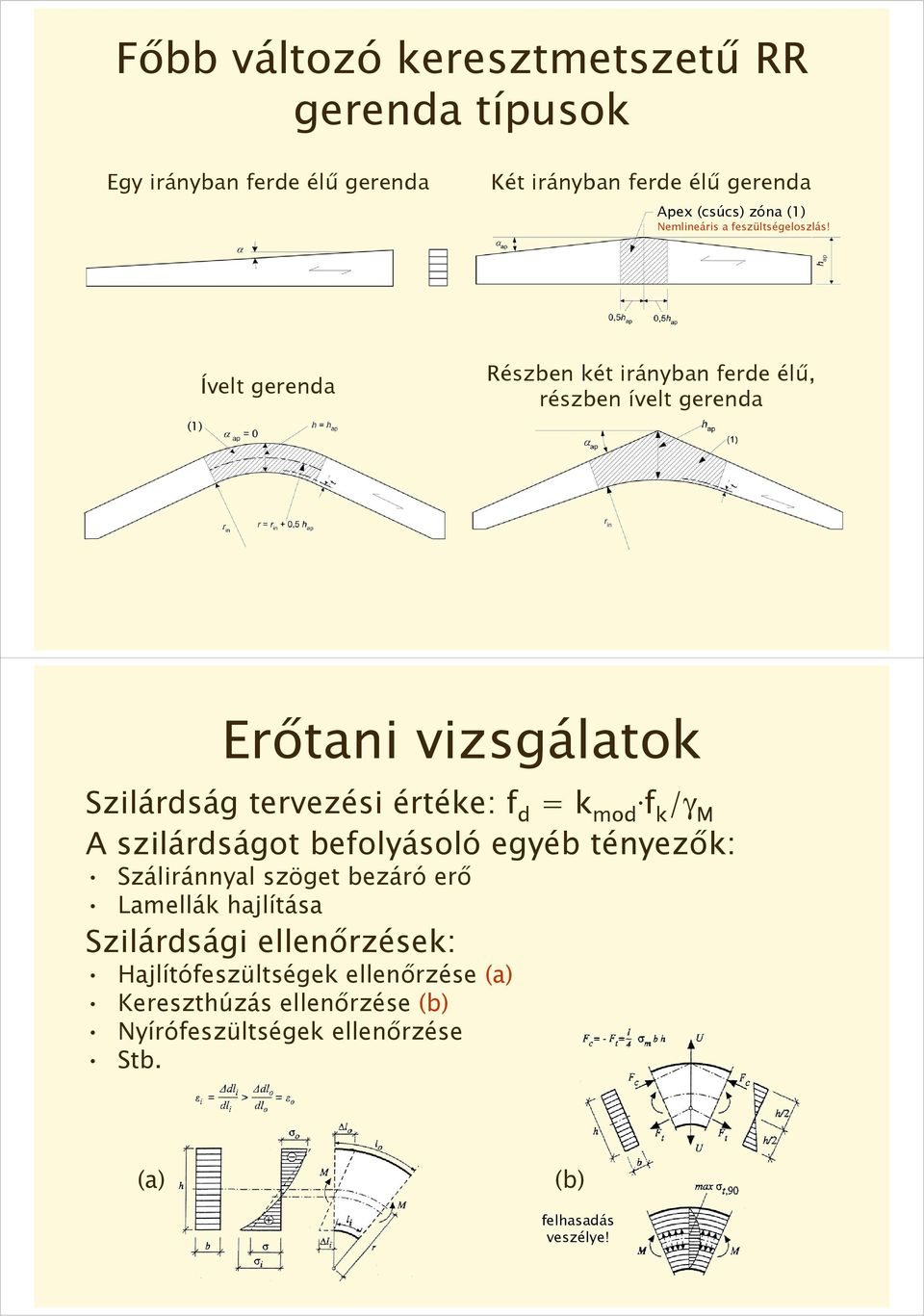

7 Főbb változó keresztmetszetű RR gerenda típusok Egy irányban ferde élű gerenda Két irányban ferde élű gerenda Apex (csúcs) zóna (1) Nemlineáris a feszültségeloszlás! (1) Ívelt gerenda Részben két irányban ferde élű, részben ívelt gerenda Erőtani vizsgálatok Szilárdság tervezési értéke: f d = k mod f k / M A szilárdságot befolyásoló egyéb tényezők: Száliránnyal szöget bezáró erő Lamellák hajlítása Szilárdsági ellenőrzések: Hajlítófeszültségek ellenőrzése (a) Kereszthúzás ellenőrzése (b) Nyírófeszültségek ellenőrzése Stb. (a) (b) felhasadás veszélye!

8 Felhasadás veszélye: Tapolca, városi rendezvénycsarnok A k mod tényező értékei

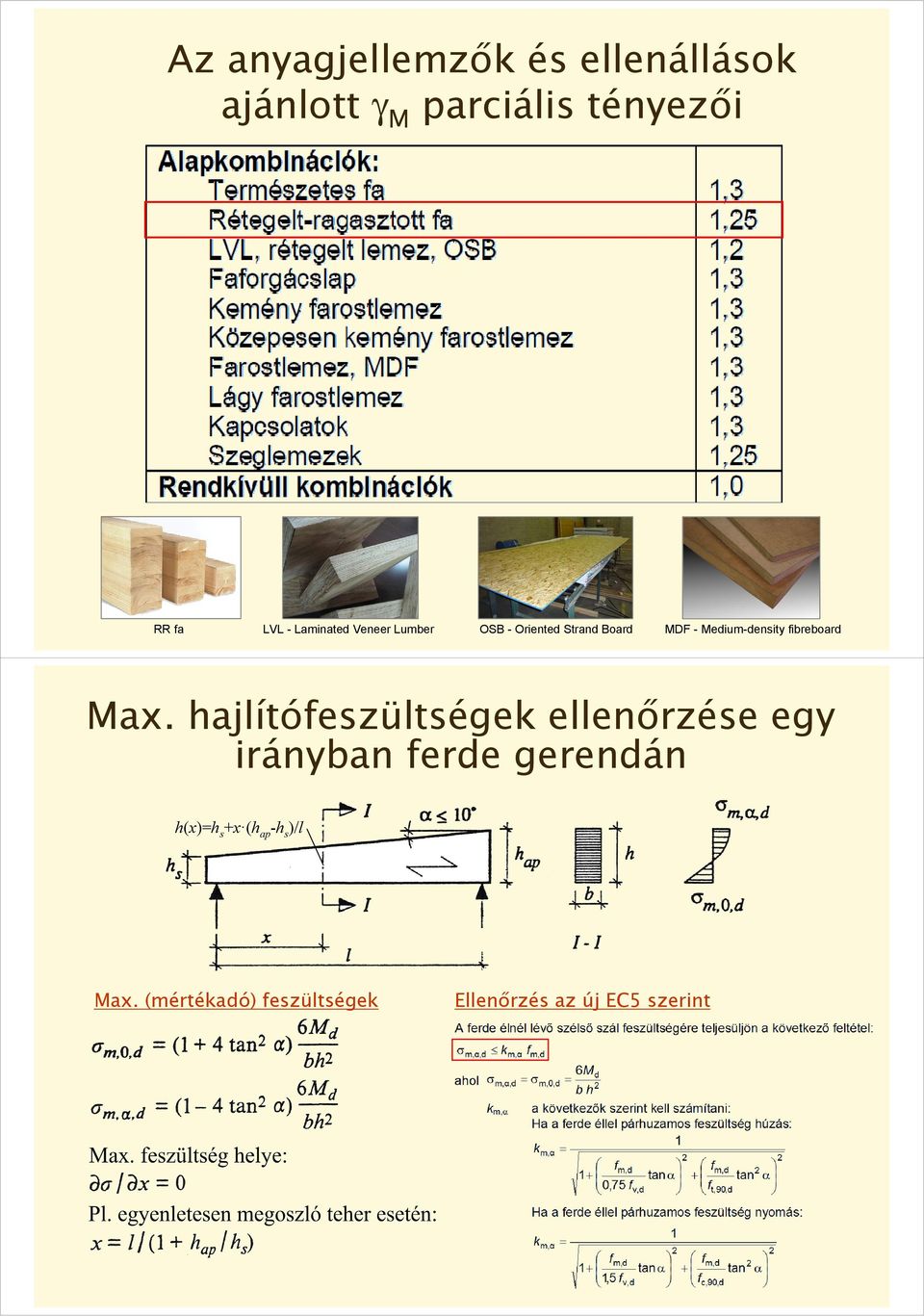

9 Az anyagjellemzők és ellenállások ajánlott M parciális tényezői RR fa LVL - Laminated Veneer Lumber OSB - Oriented Strand Board MDF - Medium-density fibreboard Max. hajlítófeszültségek ellenőrzése egy irányban ferde gerendán h(x)=h s +x (h ap -h s )/l Max. (mértékadó) feszültségek Ellenőrzés az új EC5 szerint

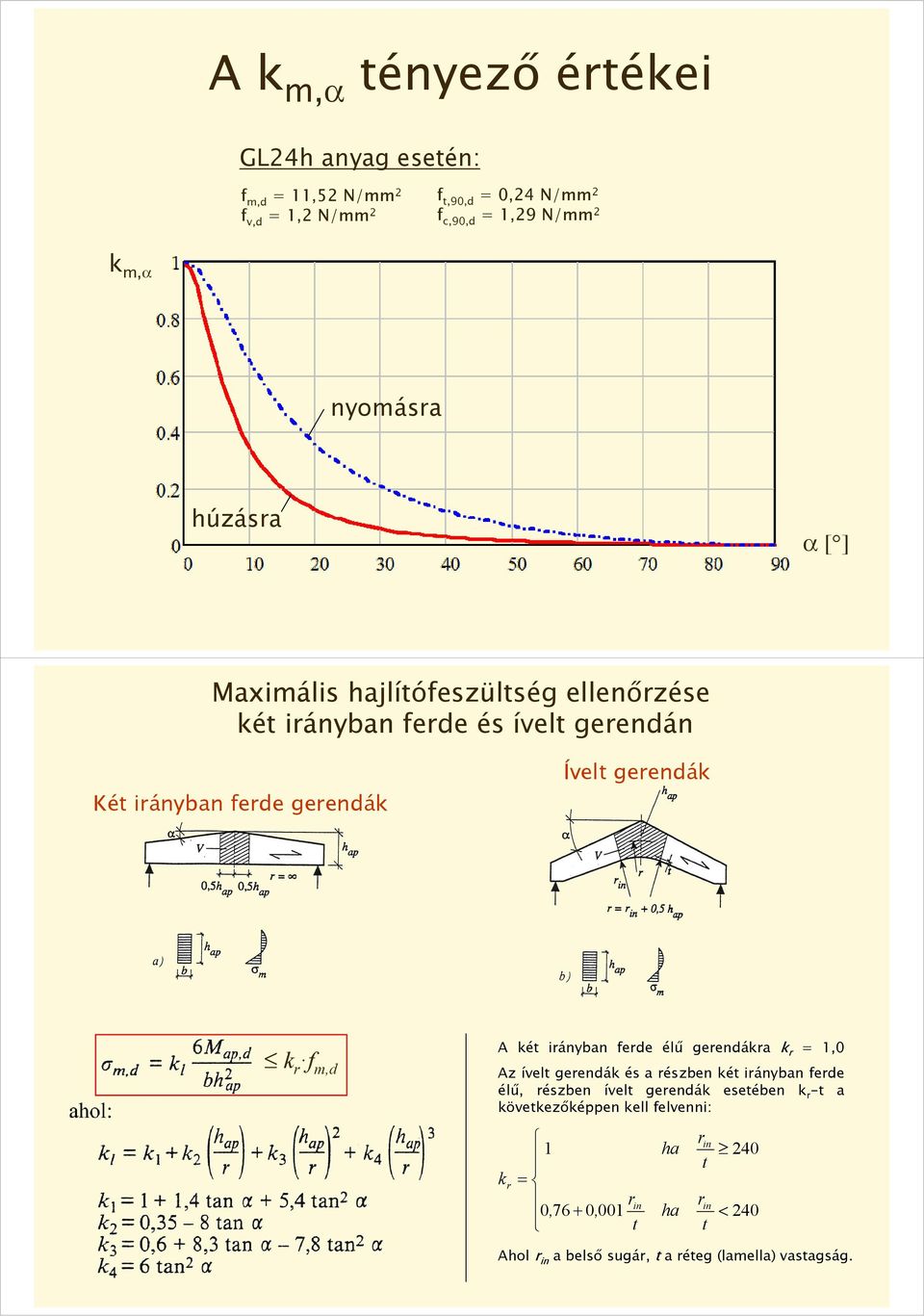

10 A k m, tényező értékei GL24h anyag esetén: f m,d = 11,52 N/mm 2 f v,d = 1,2 N/mm 2 f t,90,d = 0,24 N/mm 2 f c,90,d = 1,29 N/mm 2 k m, nyomásra húzásra Maximális hajlítófeszültség ellenőrzése két irányban ferde és ívelt gerendán Két irányban ferde gerendák Ívelt gerendák k r f m,d A két irányban ferde élű gerendákra k r = 1,0 Az ívelt gerendák és a részben két irányban ferde élű, részben ívelt gerendák esetében k r -t a következőképpen kell felvenni: k r 1 r 0, 76 0, 001 t in ha ha r t in r t in Ahol r in a belső sugár, t a réteg (lamella) vastagság.

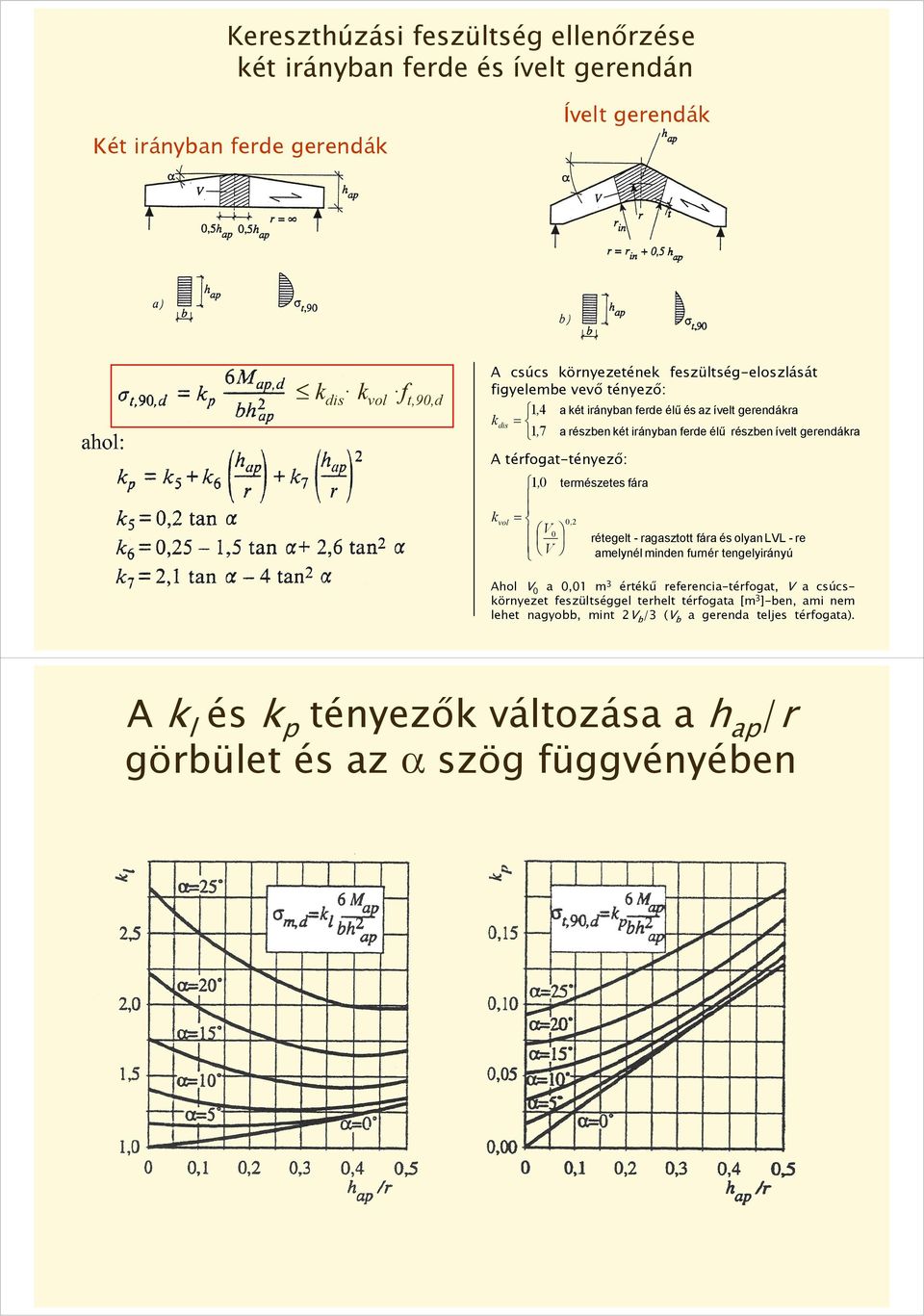

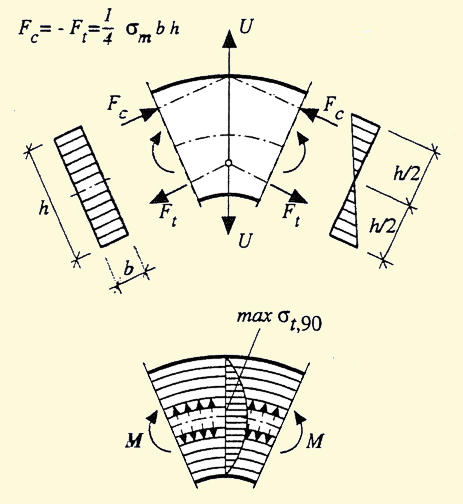

11 Kereszthúzási feszültség ellenőrzése két irányban ferde és ívelt gerendán Két irányban ferde gerendák Ívelt gerendák k dis k vol f t,90,d A csúcs környezetének feszültség-eloszlását figyelembe vevő tényező: 1, 4 a két irányban ferde élű és az ívelt gerendákra k dis 1, 7 a részben két irányban ferde élű részben ívelt gerendákra Atérfogat-tényező: k vol 10, természetes fára 0, 2 V0 rétegelt - ragasztott fára és olyan LVL - re V amelynél minden furnér tengelyirányú Ahol V 0 a 0,01 m 3 értékű referencia-térfogat, V a csúcskörnyezet feszültséggel terhelt térfogata [m 3 ]-ben, ami nem lehet nagyobb, mint 2V b /3 (V b a gerenda teljes térfogata). A k l és k p tényezők változása a h ap /r görbület és az szög függvényében

12 1. Példa Egyenes RR tartó ellenőrzése hajlításra és nyírásra q Faanyag: GL 28h (C30) Teher: q=7,0 kn/m f m,d =20,16 N/mm 2 M =1,25 f v,d =1,8 N/mm 2 k mod =0,9 2. Példa Egy irányban ferde élű RR tartó ellenőrzése hajlításra tartóközépen =2º Faanyag: GL 28h (C30) Teher: q=7,0 kn/m f m,d =20,16 N/mm 2 f v,d =1,8 N/mm 2 f c,90,d =2,16 N/mm 2 M =1,25 k mod =0,9

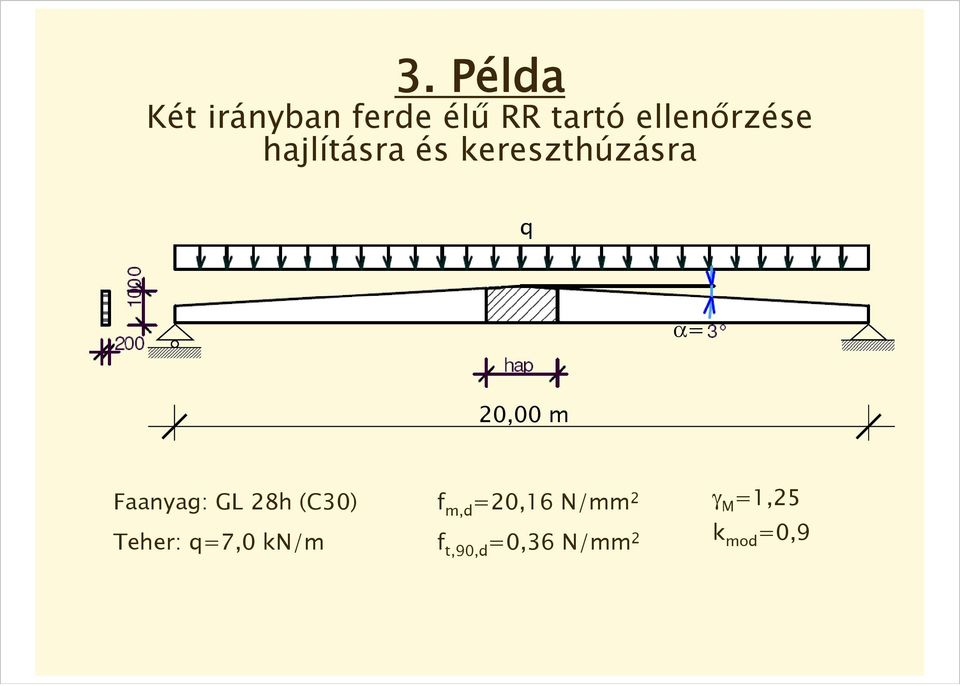

13 3. Példa Két irányban ferde élű RR tartó ellenőrzése hajlításra és kereszthúzásra q = 20,00 m Faanyag: GL 28h (C30) Teher: q=7,0 kn/m f m,d =20,16 N/mm 2 M =1,25 f t,90,d =0,36 N/mm 2 k mod =0,9
