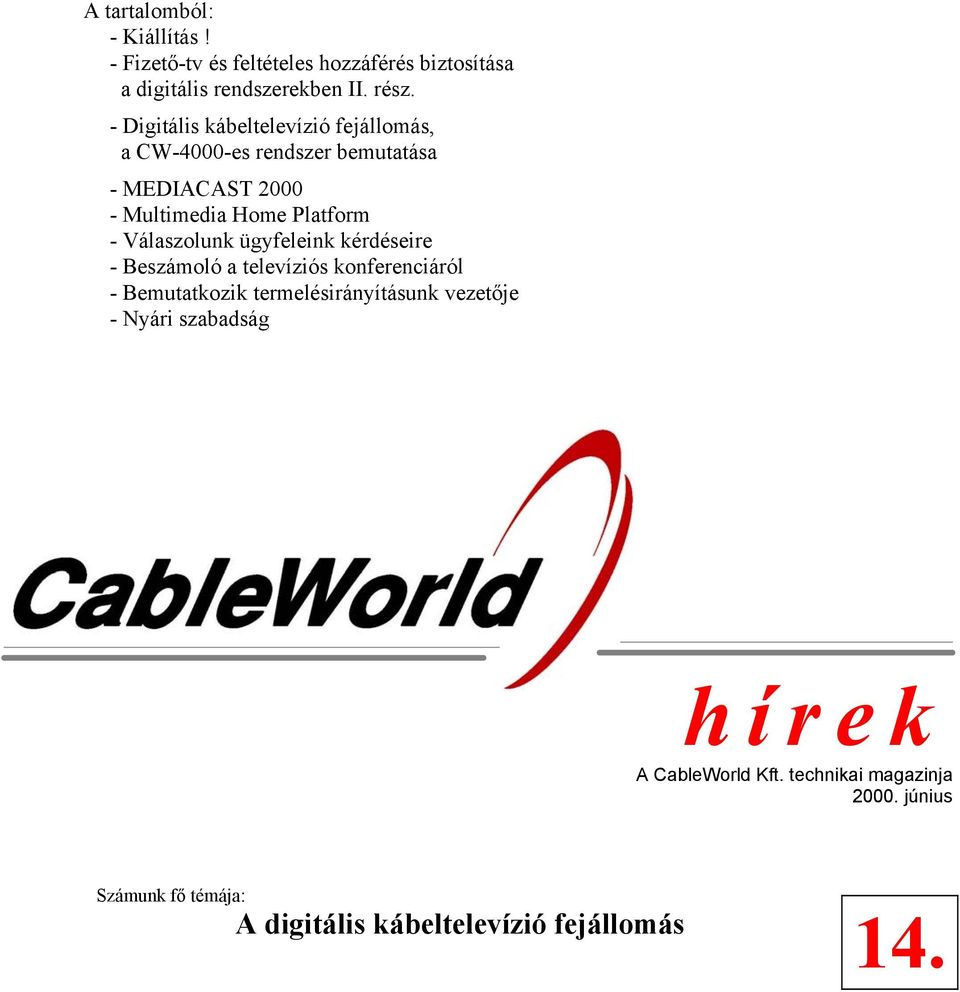

1 A tartalomból: - Kiállítás! - Fizető-tv és feltételes hozzáférés biztosítása a digitális rendszerekben II. rész. - Digitális kábeltelevízió fejállomás, a CW-4000-es rendszer bemutatása - MEDIACAST Multimedia Home Platform - Válaszolunk ügyfeleink kérdéseire - Beszámoló a televíziós konferenciáról - Bemutatkozik termelésirányításunk vezetője - Nyári szabadság A CableWorld Kft. technikai magazinja június Számunk fő témája: A digitális kábeltelevízió fejállomás 14.

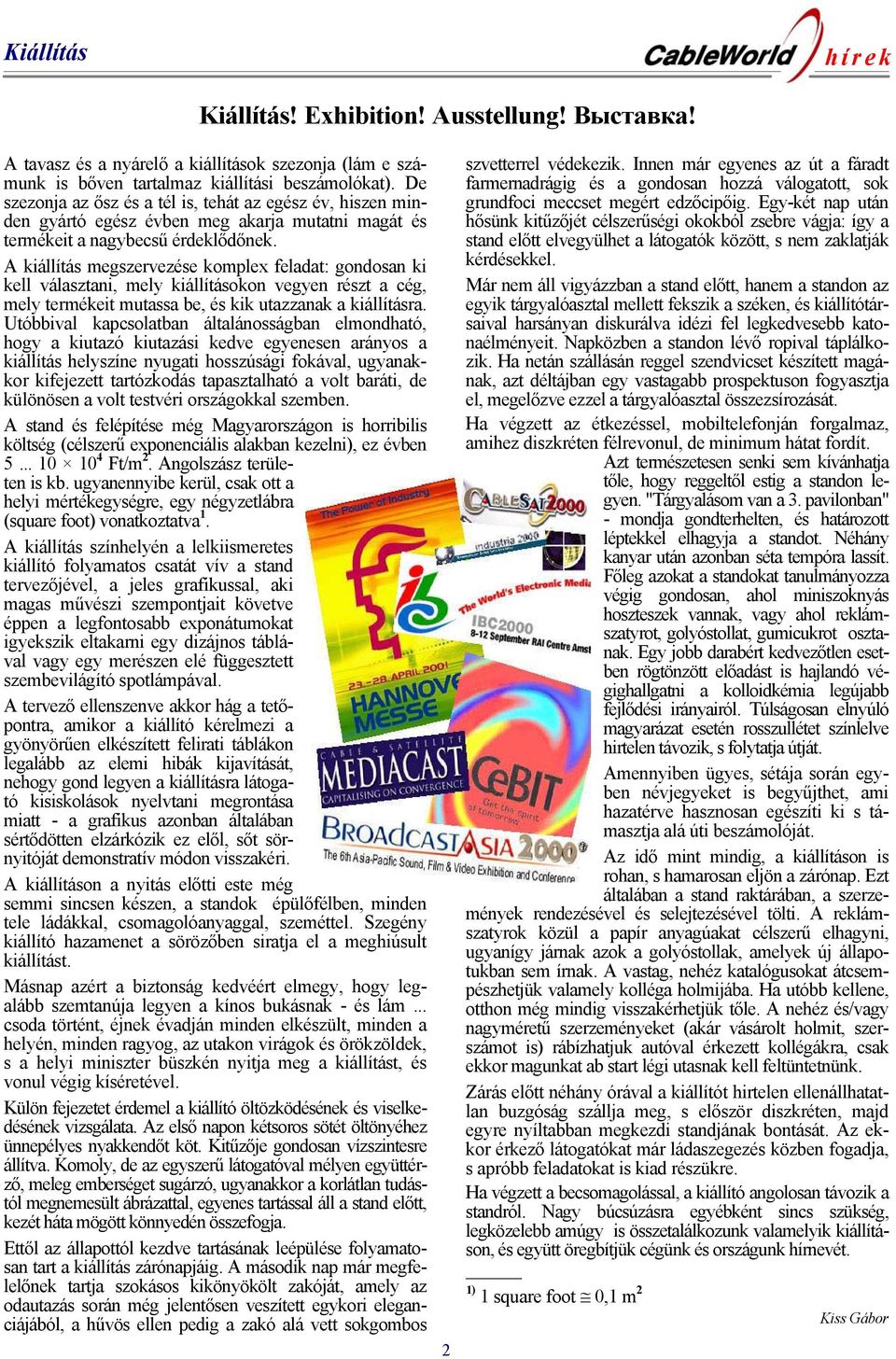

2 Kiállítás Kiállítás! Exhibition! Ausstellung! Выставка! A tavasz és a nyárelő a kiállítások szezonja (lám e számunk is bőven tartalmaz kiállítási beszámolókat). De szezonja az ősz és a tél is, tehát az egész év, hiszen minden gyártó egész évben meg akarja mutatni magát és termékeit a nagybecsű érdeklődőnek. A kiállítás megszervezése komplex feladat: gondosan ki kell választani, mely kiállításokon vegyen részt a cég, mely termékeit mutassa be, és kik utazzanak a kiállításra. Utóbbival kapcsolatban általánosságban elmondható, hogy a kiutazó kiutazási kedve egyenesen arányos a kiállítás helyszíne nyugati hosszúsági fokával, ugyanakkor kifejezett tartózkodás tapasztalható a volt baráti, de különösen a volt testvéri országokkal szemben. A stand és felépítése még Magyarországon is horribilis költség (célszerű exponenciális alakban kezelni), ez évben Ft/m 2. Angolszász területen is kb. ugyanennyibe kerül, csak ott a helyi mértékegységre, egy négyzetlábra (square foot) vonatkoztatva 1. A kiállítás színhelyén a lelkiismeretes kiállító folyamatos csatát vív a stand tervezőjével, a jeles grafikussal, aki magas művészi szempontjait követve éppen a legfontosabb exponátumokat igyekszik eltakarni egy dizájnos táblával vagy egy merészen elé függesztett szembevilágító spotlámpával. A tervező ellenszenve akkor hág a tetőpontra, amikor a kiállító kérelmezi a gyönyörűen elkészített felirati táblákon legalább az elemi hibák kijavítását, nehogy gond legyen a kiállításra látogató kisiskolások nyelvtani megrontása miatt - a grafikus azonban általában sértődötten elzárkózik ez elől, sőt sörnyitóját demonstratív módon visszakéri. A kiállításon a nyitás előtti este még semmi sincsen készen, a standok épülőfélben, minden tele ládákkal, csomagolóanyaggal, szeméttel. Szegény kiállító hazamenet a sörözőben siratja el a meghiúsult kiállítást. Másnap azért a biztonság kedvéért elmegy, hogy legalább szemtanúja legyen a kínos bukásnak - és lám... csoda történt, éjnek évadján minden elkészült, minden a helyén, minden ragyog, az utakon virágok és örökzöldek, s a helyi miniszter büszkén nyitja meg a kiállítást, és vonul végig kíséretével. Külön fejezetet érdemel a kiállító öltözködésének és viselkedésének vizsgálata. Az első napon kétsoros sötét öltönyéhez ünnepélyes nyakkendőt köt. Kitűzője gondosan vízszintesre állítva. Komoly, de az egyszerű látogatóval mélyen együttérző, meleg emberséget sugárzó, ugyanakkor a korlátlan tudástól megnemesült ábrázattal, egyenes tartással áll a stand előtt, kezét háta mögött könnyedén összefogja. Ettől az állapottól kezdve tartásának leépülése folyamatosan tart a kiállítás zárónapjáig. A második nap már megfelelőnek tartja szokásos kikönyökölt zakóját, amely az odautazás során még jelentősen veszített egykori eleganciájából, a hűvös ellen pedig a zakó alá vett sokgombos 2 szvetterrel védekezik. Innen már egyenes az út a fáradt farmernadrágig és a gondosan hozzá válogatott, sok grundfoci meccset megért edzőcipőig. Egy-két nap után hősünk kitűzőjét célszerűségi okokból zsebre vágja: így a stand előtt elvegyülhet a látogatók között, s nem zaklatják kérdésekkel. Már nem áll vigyázzban a stand előtt, hanem a standon az egyik tárgyalóasztal mellett fekszik a széken, és kiállítótársaival harsányan diskurálva idézi fel legkedvesebb katonaélményeit. Napközben a standon lévő ropival táplálkozik. Ha netán szállásán reggel szendvicset készített magának, azt déltájban egy vastagabb prospektuson fogyasztja el, megelőzve ezzel a tárgyalóasztal összezsírozását. Ha végzett az étkezéssel, mobiltelefonján forgalmaz, amihez diszkréten félrevonul, de minimum hátat fordít. Azt természetesen senki sem kívánhatja tőle, hogy reggeltől estig a standon legyen. "Tárgyalásom van a 3. pavilonban" - mondja gondterhelten, és határozott léptekkel elhagyja a standot. Néhány kanyar után azonban séta tempóra lassít. Főleg azokat a standokat tanulmányozza végig gondosan, ahol miniszoknyás hoszteszek vannak, vagy ahol reklámszatyrot, golyóstollat, gumicukrot osztanak. Egy jobb darabért kedvezőtlen esetben rögtönzött előadást is hajlandó végighallgatni a kolloidkémia legújabb fejlődési irányairól. Túlságosan elnyúló magyarázat esetén rosszullétet színlelve hirtelen távozik, s folytatja útját. Amennyiben ügyes, sétája során egyben névjegyeket is begyűjthet, ami hazatérve hasznosan egészíti ki s támasztja alá úti beszámolóját. Az idő mint mindig, a kiállításon is rohan, s hamarosan eljön a zárónap. Ezt általában a stand raktárában, a szerzemények rendezésével és selejtezésével tölti. A reklámszatyrok közül a papír anyagúakat célszerű elhagyni, ugyanígy járnak azok a golyóstollak, amelyek új állapotukban sem írnak. A vastag, nehéz katalógusokat átcsempészhetjük valamely kolléga holmijába. Ha utóbb kellene, otthon még mindig visszakérhetjük tőle. A nehéz és/vagy nagyméretű szerzeményeket (akár vásárolt holmit, szerszámot is) rábízhatjuk autóval érkezett kollégákra, csak ekkor magunkat ab start légi utasnak kell feltüntetnünk. Zárás előtt néhány órával a kiállítót hirtelen ellenállhatatlan buzgóság szállja meg, s először diszkréten, majd egyre nyíltabban megkezdi standjának bontását. Az ekkor érkező látogatókat már ládaszegezés közben fogadja, s apróbb feladatokat is kiad részükre. Ha végzett a becsomagolással, a kiállító angolosan távozik a standról. Nagy búcsúzásra egyébként sincs szükség, legközelebb amúgy is összetalálkozunk valamelyik kiállításon, és együtt öregbítjük cégünk és országunk hírnevét. 1) 1 square foot 0,1 m 2 Kiss Gábor

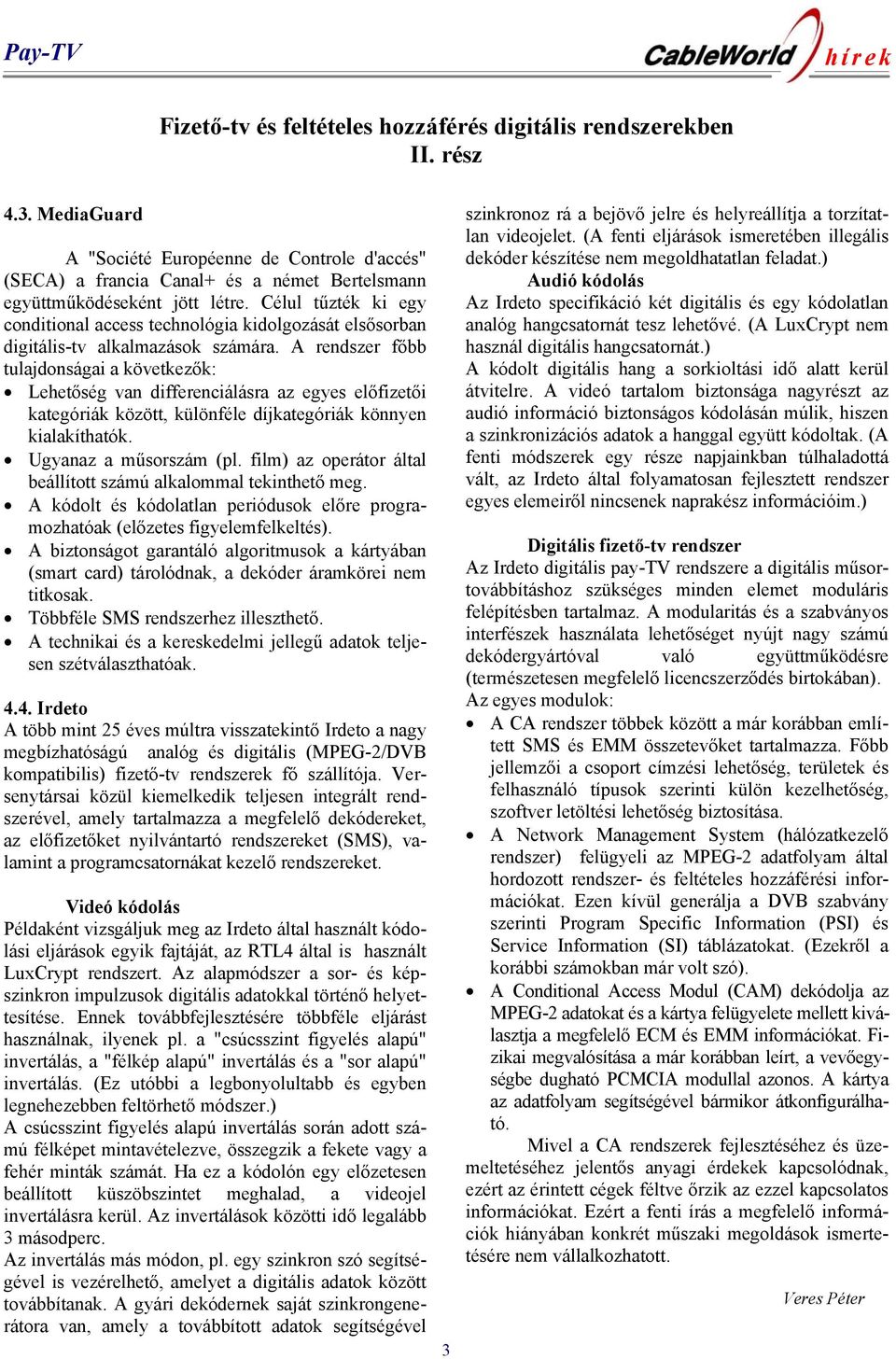

3 Pay-TV Fizető-tv és feltételes hozzáférés digitális rendszerekben II. rész 4.3. MediaGuard A "Société Européenne de Controle d'accés" (SECA) a francia Canal+ és a német Bertelsmann együttműködéseként jött létre. Célul tűzték ki egy conditional access technológia kidolgozását elsősorban digitális-tv alkalmazások számára. A rendszer főbb tulajdonságai a következők: Lehetőség van differenciálásra az egyes előfizetői kategóriák között, különféle díjkategóriák könnyen kialakíthatók. Ugyanaz a műsorszám (pl. film) az operátor által beállított számú alkalommal tekinthető meg. A kódolt és kódolatlan periódusok előre programozhatóak (előzetes figyelemfelkeltés). A biztonságot garantáló algoritmusok a kártyában (smart card) tárolódnak, a dekóder áramkörei nem titkosak. Többféle SMS rendszerhez illeszthető. A technikai és a kereskedelmi jellegű adatok teljesen szétválaszthatóak Irdeto A több mint 25 éves múltra visszatekintő Irdeto a nagy megbízhatóságú analóg és digitális (MPEG-2/DVB kompatibilis) fizető-tv rendszerek fő szállítója. Versenytársai közül kiemelkedik teljesen integrált rendszerével, amely tartalmazza a megfelelő dekódereket, az előfizetőket nyilvántartó rendszereket (SMS), valamint a programcsatornákat kezelő rendszereket. Videó kódolás Példaként vizsgáljuk meg az Irdeto által használt kódolási eljárások egyik fajtáját, az RTL4 által is használt LuxCrypt rendszert. Az alapmódszer a sor- és képszinkron impulzusok digitális adatokkal történő helyettesítése. Ennek továbbfejlesztésére többféle eljárást használnak, ilyenek pl. a "csúcsszint figyelés alapú" invertálás, a "félkép alapú" invertálás és a "sor alapú" invertálás. (Ez utóbbi a legbonyolultabb és egyben legnehezebben feltörhető módszer.) A csúcsszint figyelés alapú invertálás során adott számú félképet mintavételezve, összegzik a fekete vagy a fehér minták számát. Ha ez a kódolón egy előzetesen beállított küszöbszintet meghalad, a videojel invertálásra kerül. Az invertálások közötti idő legalább 3 másodperc. Az invertálás más módon, pl. egy szinkron szó segítségével is vezérelhető, amelyet a digitális adatok között továbbítanak. A gyári dekódernek saját szinkrongenerátora van, amely a továbbított adatok segítségével 3 szinkronoz rá a bejövő jelre és helyreállítja a torzítatlan videojelet. (A fenti eljárások ismeretében illegális dekóder készítése nem megoldhatatlan feladat.) Audió kódolás Az Irdeto specifikáció két digitális és egy kódolatlan analóg hangcsatornát tesz lehetővé. (A LuxCrypt nem használ digitális hangcsatornát.) A kódolt digitális hang a sorkioltási idő alatt kerül átvitelre. A videó tartalom biztonsága nagyrészt az audió információ biztonságos kódolásán múlik, hiszen a szinkronizációs adatok a hanggal együtt kódoltak. (A fenti módszerek egy része napjainkban túlhaladottá vált, az Irdeto által folyamatosan fejlesztett rendszer egyes elemeiről nincsenek naprakész információim.) Digitális fizető-tv rendszer Az Irdeto digitális pay-tv rendszere a digitális műsortovábbításhoz szükséges minden elemet moduláris felépítésben tartalmaz. A modularitás és a szabványos interfészek használata lehetőséget nyújt nagy számú dekódergyártóval való együttműködésre (természetesen megfelelő licencszerződés birtokában). Az egyes modulok: A CA rendszer többek között a már korábban említett SMS és EMM összetevőket tartalmazza. Főbb jellemzői a csoport címzési lehetőség, területek és felhasználó típusok szerinti külön kezelhetőség, szoftver letöltési lehetőség biztosítása. A Network Management System (hálózatkezelő rendszer) felügyeli az MPEG-2 adatfolyam által hordozott rendszer- és feltételes hozzáférési információkat. Ezen kívül generálja a DVB szabvány szerinti Program Specific Information (PSI) és Service Information (SI) táblázatokat. (Ezekről a korábbi számokban már volt szó). A Conditional Access Modul (CAM) dekódolja az MPEG-2 adatokat és a kártya felügyelete mellett kiválasztja a megfelelő ECM és EMM információkat. Fizikai megvalósítása a már korábban leírt, a vevőegységbe dugható PCMCIA modullal azonos. A kártya az adatfolyam segítségével bármikor átkonfigurálható. Mivel a CA rendszerek fejlesztéséhez és üzemeltetéséhez jelentős anyagi érdekek kapcsolódnak, ezért az érintett cégek féltve őrzik az ezzel kapcsolatos információkat. Ezért a fenti írás a megfelelő információk hiányában konkrét műszaki megoldások ismertetésére nem vállalkozhatott. Veres Péter

4 A digitális televíziótechnika alkalmazása Digitális kábeltelevízió fejállomás CW-4000 sorozat A digitális televíziótechnika a szakértők szerint forradalmi változásokat hoz a kábeltelevíziózásba is. A jelfeldolgozás átállítása analógról digitálisra, az új tömörítési eljárások bevezetése és ezzel a korábbiaknál lényegesen jobb kép- és hangminőség, valamint a nagyobb csatornaszám biztosítása még nem elegendő arra, hogy a változásokat forradalminak nevezzük, és a legfontosabb szempont, hogy ez még nem hoz annyi újat az előfizető számára, hogy hajlandó legyen az új technika megvalósításának költségeit megfizetni. Mivel a korábbi próbálkozások, például a D2-MAC rendszer bevezetése részben ilyen problémák miatt bukott meg, a DVB szabványok kidolgozói a tőlük elvárható legnagyobb előretekintéssel úgy alakították ki a mostani új szabványokat, hogy azok valamennyi racionálisan számításba vehető feladat ellátására alkalmasak legyenek. Másként fogalmazva, a DVB rendszerben a műholdas-, a kábeles- és a földi átvitel szabványa úgy került kidolgozásra, hogy az adatfolyam a televízió műsorok jele mellett alkalmas legyen a rendszerbe illeszthető legkülönfélébb adatfolyamok átvitelére is. A következő években arra lehet számítani, hogy elsőként a televízióműsorok átvitele kerül digitalizálásra, de ezzel párhuzamosan azonnal megkezdődik azon értéknövelő szolgáltatások kiépítése, amelyekkel biztosítható a digitális átvitel megvalósításának költsége. A következőkben, amikor megismerkedünk a digitális televízió rendszer kialakításához szükséges legújabb készülékcsaláddal, egy percre se felejtkezzünk meg arról, hogy a CableWorld Kft. fejlesztői ezt a rendszert úgy alakították ki, hogy a televízió műsorszolgáltatás mellett az új értéknövelő szolgáltatások megvalósítására is alkalmas legyenek. 1. A digitális kábeltelevízió rendszer helye a szolgáltatások között Az új megfogalmazásban a digitális kábeltelevízió rendszer olyan szélessávú, kábeles adatátviteli hálózat, amely frekvenciamultiplex rendszerben nagy sebességgel igen nagy mennyiségű adatot továbbít. Adatátviteli szempontból versenytárs a mobiltelefon és a vezetékes telefon. A mobiltelefon előnye a rugalmasság, a helytől való függetlenség, hátránya az igen alacsony (sok nagyságrenddel kisebb) adatsebesség, a vezetékes telefon előnye a csillagpontos kiépítés olcsósága, korlátja a gyengén közepes adatsebesség. A három rendszer az elkövetkező években kemény harcot fog folytatni az előfizetők kegyeinek elnyeréséért, egyegy szolgáltatás megszerzéséért. Ennek a harcnak első példája a hagyományos értelemben vett telefon szol gáltatás, a beszéd és a kis sebességű adatátvitel megszerzéséért vívott csata, amelyik napjainkban folyik. 2. Új szolgáltatások a kábeltelevíziós rendszerekben A mobiltelefont a kezdeti időszakban mindenki csak beszédátvitelre használta. Senki nem gondolt arra, hogy egyszer majd ilyen nagy sikere lesz az SMS küldésének, vagy arra, hogy a mobiltelefon azt is jelezni fogja, ha valaki pénzt vesz fel bankszámlánkról. A vezetékes telefon szolgáltatói hasonlóan, szinte hetente jelentkeznek az újabb és újabb ötletekkel (pl. ISDN) annak érdekében, hogy versenyben maradjanak. A kábeltelevízió rendszerben a digitalizálás és adattömörítés lehetővé teszi, hogy a jelenlegi műsorszolgáltatást a frekvenciatartomány %-ába sűrítsük össze, azaz a digitalizálás olyan nagy mértékben megnöveli kábelhálózatunk átviteli kapacitását, hogy a jelenlegi műsorszétosztás annak csak egészen kis részét fogja igénybe venni. Ekkor vetődik fel a kábeltelevízió digitalizálásának legfontosabb kérdése, az hogy Mire lehet használni ezt a nagy adatátviteli kapacitást? Ennek a kérdésnek megválaszolása, a létrejött igen nagy adatátviteli kapacitás helyes kihasználása fogja meghatározni a kábeltelevízió rendszerek jövőjét a következő években. A digitalizálással létrejön a technikai háttér, az üzemeltetőkön, a befektetőkön, a médiatulajdonosokon, esetleg néhány leleményes emberen múlik az, hogy milyen szolgáltatásokkal tudják gazdaságosan kihasználni mindezt. A fizető televízió, a kívánságra vetített filmek (VoD és NVoD) stb. végre megvalósíthatóvá válnak, azonban ez még kevés. Beszélünk már a távoktatásról, a távgyógyításról, a távmunkáról, az elektronikus vásárlásról és bankszámla kezelésről, az elektronikus játékokról és szórakoztatásról, az elektronikus ügyfélkezelésről stb., de még ez is kevés. Várható, és egyben kívánatos, hogy rövidesen olyan szolgáltatási ötletek fognak megjelenni, amelyek az előfizetők körében igen népszerűek lesznek, de ezeket ma még a jóslás szintjén sem tudjuk körvonalazni. Miközben a kábeltelevíziós üzemeltetők az új technika által kínált lehetőségek gazdaságos kihasználásán, új szolgáltatások kialakításán törik fejüket, a háttérben nagy erőkkel folyik a hardver fejlesztése. A következőkben, a CableWorld Kft. legújabb termékének bemutatása során elsősorban a digitális fejállomások rendszertechnikai felépítésével ismerekedhetünk meg közelebbről. 4

5 CW-4000 Digital CATV Headend 3. CW-4000 Digital CATV Headend A CW-4000 típusú digitális kábeltelevízió fejállomás három fő egységből áll: Digital Receiver Platform - a fejállomás mindazon készülékeinek összessége, amelyek a külvilágból érkező digitális jeleket fogadják és a központi jelfeldolgozó egység számára digitális adatjeleket, többnyire transport streamet szolgáltatnak. Transport Streamer - a fejállomás jelfeldolgozó egysége, azoknak a készülékeknek az együttese, amelyek a beérkező adatfolyamokat feldolgozzák, és a szolgáltató igénye alapján összeállítják a kimenő adatfolyamokat. Digital Cable Distribution Platform - a fejállomás azon része, amely az adatfolyamokat nagyfrekvenciás vivőre ülteti és összegzi, azaz azt a jelet állítja elő, amely a szétosztóhálózaton keresztül eljut az előfizetőkhöz. A digitális fejállomás blokkvázlatát az 1. ábrán mutatjuk be. 4. Digital Receiver Platform A digitális fejállomás vevő egységének feladata a bemenőjelek alapsávi adatjellé alakítása. A műholdakról QPSK modulációval érkező jeleket a QPSK demodulátor először demodulálja, majd a hibajavító áramkörök segítségével kijavítja az átviteli úton keletkezett hibákat is. A professzionális fejállomásokban a hibajavítás ezen a szinten mindig megtörténik, azaz a kimenőjel mentes az átviteli út eddigi hibáitól. A kisközösségi rendszerekben a hibajavítás ezen a szinten elhagyható. A professzionális QPSK demodulátorok cégünk szaküzletében már kaphatók, néhány hónapja egyes darabok rendszerbe építve is működnek. A földi digitális adások az OFDM demodulátorok segítségével táplálhatók a fejállomásba. Mivel a DVB-T rendszer meglehetősen bonyolult, a véglegesítések még folyamatban vannak. Kiforrott, profinak nevezhető OFDM vevőt még egyetlen cég sem árul. Saját vevőnk bemutatását az év végére tervezzük. Várható, hogy egyre több lesz a stúdiókból, médiaközpontokból üvegszálon érkező adatfolyam. A digitális lézer adó-vevő készülékek önálló egységként igen sokféle változatban kaphatók már ma is. A fejállomáson mindössze az illesztésről, a többnyire soros adatfolyam párhuzamossá alakításáról kell gondoskodni. 1. ábra A CW-4000 digitális kábeltelevízió fejállomás blokkvázlata 5

6 A digitális televíziótechnika alkalmazása Ma még idegennek tűnik a bemeneti oldalon a QAM demodulátor alkalmazása, azonban viszonylag olcsó megvalósíthatósága miatt célszerűnek látszik rövidebb kábeles összeköttetéseknél, közeli stúdióknál a QAM moduláció alkalmazása. Ilyen esetben a fejállomáson vevőként QAM demodulátort kell alkalmazni. Összefoglalva: a Digital Receiver Platform kimenetén valamennyi adatjel alapsávi formában jelenik meg és mentes az átviteli út eddigi hibáitól. 5. Transport Streamer A Transport Streamer a fejállomás jelfeldolgozó egysége, azaz a lelke. Ez az egység határozza meg, hogy mikor, milyen irányba, milyen adatfolyam menjen ki. Amikor a transport stream csak egy program kép- és hangadatait hordozza, az SPTS (Single Program Transport Stream) megjelölést, amikor több program összecsomagolt adatait hordozza, akkor az MPTS (Multi Program Transport Stream) megjelölést használjuk. SPTS jelet szolgáltat az MPEG kóder vagy a digitális lejátszó, MPTS jelet kapunk a QPSK demodulátorok kimenetéről, amikor 6-8 televízió program és több rádióprogram jelét vesszük. A Transport Streamer az összetett jeleket kicsomagolja, a műsorok adatjeleit szétválogatja, majd az üzemeltető kívánságának megfelelően új összeállításban, új kisérő információk bekeverésével új transport streameket állít elő. Itt kerülhet sor kódolt műsorok esetében a kódolás megszüntetésére, ha az üzemeltető úgy kívánja, illetve kívánságra itt végezhető el a programok kódolása. A Transport Streamer feladata minden olyan művelet elvégzése, amely az adatfolyammal kapcsolatos. Az MPEG-2 szabvány a tömörítési eljárás mellett a kisérő információk halmazát is rögzíti. Ezek segítségével azonosítják a set top boxok a programokat és az adókat, ezek segítségével lehet átvinni azt a sok-sok járulékos információt, amelyek egy része már látható a digitális vevőkön. Sajnos ezen információk az amerikai, a japán és az európai DVB rendszerben még eltérően vannak definiálva, így változhatnak. Ilyen és ehhez hasonló okok miatt transport stream processzorok még nincsenek a kábeltelevíziós piacon, a műholdas feladókban alkalmazott ilyen berendezések egyedileg készülnek, ezért megfizethetetlenül drágák. Cégünknél is folynak az ilyen irányú fej- 6 lesztések, de a határidők még nagyon bizonytalanok. 6. Digital Cable Distribution Platform A digitális fejállomás kimeneti egysége hasonlít legjobban az analóg rendszerre. A Digital Cable Distribution Platform QAM modulátorai a transport streameket ismét hibajavító kódokkal látják el, majd QAM modulációval nagyfrekvenciás vivőkre ültetik. A modulátorok kimenőjeléből szelektív iránycsatolós összegző állítja elő a kimeneti frekvenciamultiplex jelet. A CW-4000 fejállomás kimeneti összegzőjének fő egységei azonosak a CW-3000-es analóg fejállomás hasonló egységeivel, így a két rendszer teljes mértékben kompatibilis egymással. A digitális csatornák jelszintje lényegesen kisebb, mint az analóg jeleké, ezért a 8-as szelektív összegzők után passzív iránycsatolós összegzők is beépítésre kerültek. Az analóg és a digitális csatornák közötti jelszintkülönbség ezekkel az iránycsatolókkal kívánság szerint állítható be. Kéthárom- vagy négybemenetű iránycsatolós összegző alkalmazásával a 64 bemenet megkettőzhető, megháromszorozható vagy megnégyszerezhető. Egy ötcsatornás digitális fejállomás kimenőjelét mutatja a 2. ábra. Az összehasonlíthatóság érdekében a digitális csatornák jele mellé egy 8 MHz-es analóg csatorna jelét is bekevertük. A felvételen látható 5 8 = 40 MHz-es sávban 40 televízió csatorna jele kerül átvitelre, miközben az előfizetőnél mind a 40 csatorna képe kiváló minőségű, áthallás- és torzulásmentes, a hang sztereó és igen jó minőségű. 2. ábra A 8 MHz-es analóg televíziós program felett 5 8 = 40 MHz sávszélességben 64-QAM modulációval átvitt 40 tv-program jele

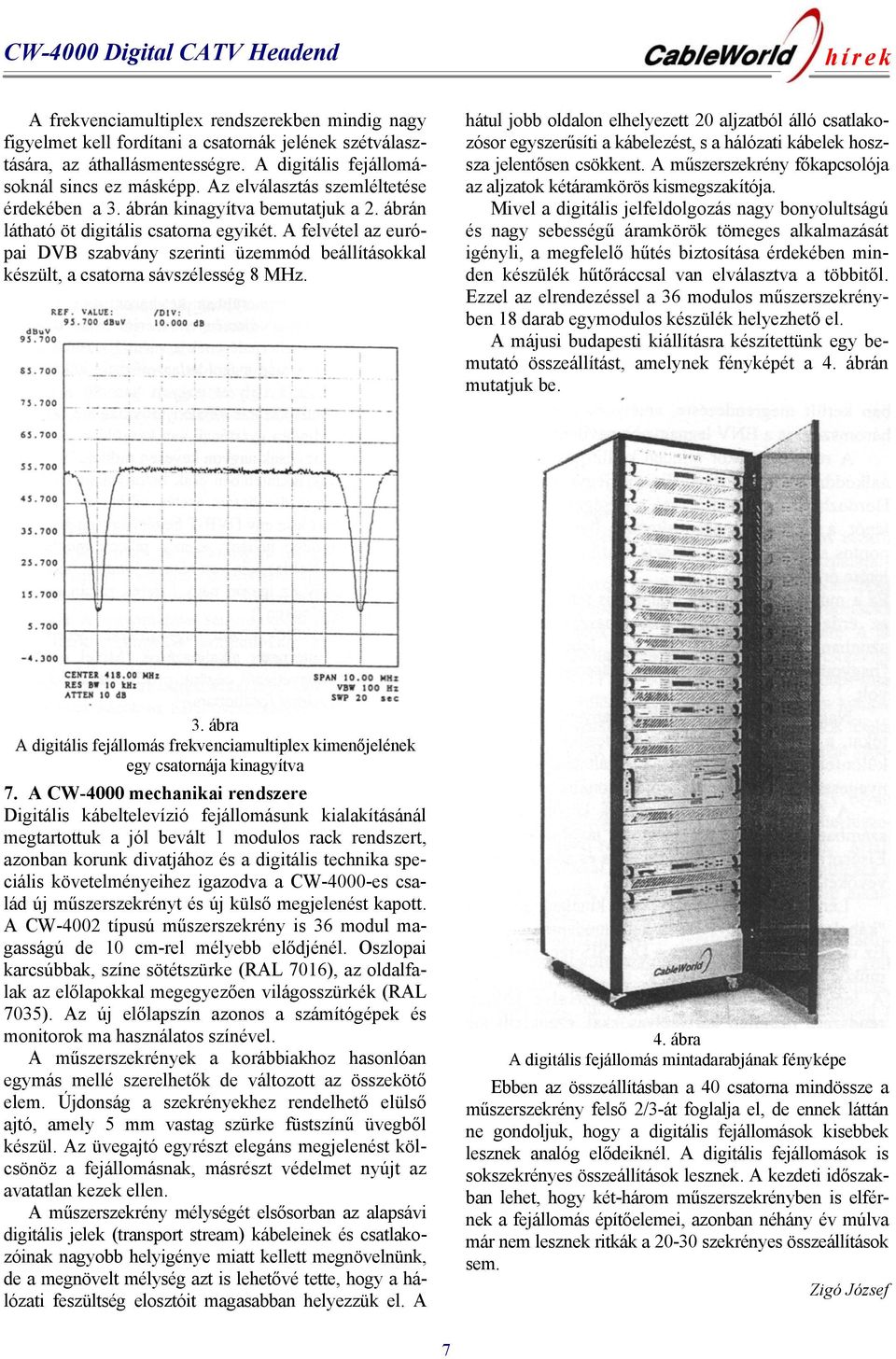

7 CW-4000 Digital CATV Headend A frekvenciamultiplex rendszerekben mindig nagy figyelmet kell fordítani a csatornák jelének szétválasztására, az áthallásmentességre. A digitális fejállomásoknál sincs ez másképp. Az elválasztás szemléltetése érdekében a 3. ábrán kinagyítva bemutatjuk a 2. ábrán látható öt digitális csatorna egyikét. A felvétel az európai DVB szabvány szerinti üzemmód beállításokkal készült, a csatorna sávszélesség 8 MHz. hátul jobb oldalon elhelyezett 20 aljzatból álló csatlakozósor egyszerűsíti a kábelezést, s a hálózati kábelek hoszsza jelentősen csökkent. A műszerszekrény főkapcsolója az aljzatok kétáramkörös kismegszakítója. Mivel a digitális jelfeldolgozás nagy bonyolultságú és nagy sebességű áramkörök tömeges alkalmazását igényli, a megfelelő hűtés biztosítása érdekében minden készülék hűtőráccsal van elválasztva a többitől. Ezzel az elrendezéssel a 36 modulos műszerszekrényben 18 darab egymodulos készülék helyezhető el. A májusi budapesti kiállításra készítettünk egy bemutató összeállítást, amelynek fényképét a 4. ábrán mutatjuk be. 3. ábra A digitális fejállomás frekvenciamultiplex kimenőjelének egy csatornája kinagyítva 7. A CW-4000 mechanikai rendszere Digitális kábeltelevízió fejállomásunk kialakításánál megtartottuk a jól bevált 1 modulos rack rendszert, azonban korunk divatjához és a digitális technika speciális követelményeihez igazodva a CW-4000-es család új műszerszekrényt és új külső megjelenést kapott. A CW-4002 típusú műszerszekrény is 36 modul magasságú de 10 cm-rel mélyebb elődjénél. Oszlopai karcsúbbak, színe sötétszürke (RAL 7016), az oldalfalak az előlapokkal megegyezően világosszürkék (RAL 7035). Az új előlapszín azonos a számítógépek és monitorok ma használatos színével. A műszerszekrények a korábbiakhoz hasonlóan egymás mellé szerelhetők de változott az összekötő elem. Újdonság a szekrényekhez rendelhető elülső ajtó, amely 5 mm vastag szürke füstszínű üvegből készül. Az üvegajtó egyrészt elegáns megjelenést kölcsönöz a fejállomásnak, másrészt védelmet nyújt az avatatlan kezek ellen. A műszerszekrény mélységét elsősorban az alapsávi digitális jelek (transport stream) kábeleinek és csatlakozóinak nagyobb helyigénye miatt kellett megnövelnünk, de a megnövelt mélység azt is lehetővé tette, hogy a hálózati feszültség elosztóit magasabban helyezzük el. A 4. ábra A digitális fejállomás mintadarabjának fényképe Ebben az összeállításban a 40 csatorna mindössze a műszerszekrény felső 2/3-át foglalja el, de ennek láttán ne gondoljuk, hogy a digitális fejállomások kisebbek lesznek analóg elődeiknél. A digitális fejállomások is sokszekrényes összeállítások lesznek. A kezdeti időszakban lehet, hogy két-három műszerszekrényben is elférnek a fejállomás építőelemei, azonban néhány év múlva már nem lesznek ritkák a szekrényes összeállítások sem. Zigó József 7

8 Mediacast 2000, London MEDIACAST 2000 Ez év májusában a CableWorld Kft. jóvoltából lehetőségem nyílott meglátogatni a londoni Mediacast 2000 (korábban Cable & Satellite) kiállítást. A látogatás célja egyrészt az új digitális fejlesztésekhez szükséges alkatrészek (tuner, NIM modul, MPEG2 dekóder, stb.) beszerzési forrásainak felkutatása, másrészt információ gyűjtés a digitális műsorszórás (földi, kábeles, műholdas) esetleges új irányzatairól, új készülékekről, megoldásokról. A kiállítás az Earl`s Court 2 elnevezésű csarnokban került megrendezésre, amelynek alapterülete kb. háromszorosa a BNV legnagyobb pavilonjáénak. A regisztráció után minden kiállító és látogató vonalkóddal ellátott speciális névjegykártyát kapott. Hordozható vonalkód olvasó segítségével minden belépőt a bejáratnál azonosítottak. Ilymódon azonnal pontos számítógépes adatbázis készült a kiállítás területére érkezőkről. Ez a módszer a kiállítók számára is rendelkezésre állt az érdeklődők azonosítására, tapasztalataim szerint azonban nemigen éltek a lehetőséggel. A "hagyományos" névjegykártyák cseréje népszerűbb volt. Nagy bánatomra a kiállítás alapvetően a fogyasztókat, a tv-nézőket, illetve internetezőket célozta meg különféle készülékekkel és szolgáltatásokkal, és lényegesen kevesebb volt a professzionális berendezés. A set top box (STB) gyártók között igen nagy számban képviseltették magukat távol-keleti cégek. Elsősorban szebbnél szebb digitális és analóg műholdvevőket árultak. Lényegesen kevesebb cég kínálatában láttam "kábeles" beltéri egységet és kábelmodemet. Ez utóbbiak között is csak a DOCSIS rendszer szerint működőt találtam. A legtöbb vevőkészülék fel van szerelve különféle rendszerű beépített kártyaolvasókkal, ezenkívül minimum két CAM modul fogadására is képes. Sőt, találtam olyan STB-t, amelyet cserélhető, ún. "Multi Access Module" -al szereltek fel. Ez négy db CAM-modult és két db, a vevő igényei szerint kiválasztható rendszerű CA kártyát tud egyidejűleg fogadni. Ráadásul ez a készülék mind műholdas, mind kábeles vételre is alkalmas volt. Nagy Britannia a földi digitális műsorszórás (DVB-T) bevezetésének egyik úttörője. Jelenleg négy multiplexen több mint húsz kereskedelmi és közszolgálati program vehető. Ennek Londonban a kiállításon szinte semmi jelét nem tapasztaltam. Professzionális DVB-T vevőt egyáltalán nem láttam. Szinte az összes jelenlévő set top box gyártót megkérdezve az általános válasz a "fejlesztés alatt" volt. Néhány cég tudott mintadarabot mutatni, de megrendelhető példányt legkorábban két-három hónap múlva tudnak szállítani. Véleményem szerint ennek oka részben a DVB-T elterjedésének a vártnál lassabb ütemében, részben a még megoldatlan műszaki kérdésekben keresendő. Ez a helyzet nagyon hasonló a digitális műholdas műsorszórás kezdeti időszakában tapasztaltakhoz. ("Mindenkinek van készüléke, de megfelelőt szállítani csak nagyon kevesen tudnak") Az árak tekintetében csak bizonytalan válaszokat kaptam. Nagy darabszám esetén várhatóan kb $ között lesz egy DVB-T beltéri ára. Érdekes módon néhány, ezen a piacon meghatározó gyártó (pl. Nokia) nem vett részt a londoni bermutatón. (Lehet, hogy az igazán nagy üzletek ritkán köttetnek ilyen kiállításokon?) A témakörök között nagy súllyal szerepeltek a különféle internetes alkalmazások. Mivel ezek nem tartoznak közvetlenül cégünk profiljába, ezért ezekre kisebb figyelmet fordítottam. Egyértelmű tendenciaként érzékeltem, hogy ma már az internet használatához nem feltétlenül szükséges számítógép. Léteznek olyan egységek (internet set top box), amelyek közvetlenül lehetővé teszik a böngészést. A tv és az internetes funkciók távvezérlő segítségével érhetők el, amely azonban lényegesen több gombot tartalmaz (kicsit közelítve a számítógépes billentyűzethez), mint egy hagyományos távszabályzó. A letöltés történhet telefonvonalon vagy nagy sávszélességgel pl. műholdon keresztül. A visszirányú adatok továbbítása általában szintén hagyományos telefonvonalon keresztül történik. A tv és az internetes funkciók között egyetlen gombnyomással lehet választani. Megjelenítő eszközként hagyományos tv-készülék használható. Az ilyen képet megnézve számomra egyértelmű, hogy ebben a formában a tv a nem megfelelő felbontás és az alacsony képfrekvencia (villogás) miatt részletgazdag weboldalak megjelenítésére csak korlátozottan alkalmas. Ezért a szövegek olvashatóságát különféle nagyítási funkciók beépítésével próbálják javítani. Az internet lehetőségeinek minél teljesebb kihasználását különféle beépített szolgáltatásokkal is segítik. (real audio támogatás, webkamera bemenet, stb) A set top boxok továbbfejlesztéseként értékelhetjük a beépített műsorrögzítési funkcióval ellátott készülékek, a DVR-ek (digitális videomagnó) megjelenését. 8

9 Multimedia Home Platform Az alkalmazott hard disk mérete GB között van, ezzel a szimbólum sebesség és a képfrekvencia függvényében 4-40 órányi (MPEG2-ben tömörített) kép és hanganyag rögzíthető. Fontos kihangsúlyozni, hogy a felvétel és lejátszás egyidőben, egymástól függetlenül történik, ezzel a visszajátszás a néző számára legkedvezőbb időpontban indítható, miközben a rögzítés folyamatosan történik (time shifting). Természetesen lehetőség van a műsoron belüli keresésre, a reklámok kihagyására, stb. CATV fejállomásokat kisközösségi, kazettás változatban több cég kínálatában is találtam. Általában kétféle digitális egység szerepelt ezek között: digitális műholdvevő PAL kimenettel és QPSK / QAM transzmodulátor. Ez utóbbi csak modulációváltást végez, a transzport stream tartalmát (még az ún program specifikus és szolgáltatási, PSI/SI információkat is) változatlanul hagyja. Ez utóbbi következménye, hogy a kábelhálózatra olyan információk is kikerülnek (szolgáltató nevek, transzponder jellemzők), amelyek a néző számára zavaróak lehetnek. A remultiplexálás azonban pillanatnyilag nagyon drága és bonyolult művelet, ezért még a professzionális kategóriában is ritka, mint a fehér holló. Veres Péter Multimedia Home Platform 1. Bevezetés A műsorszóró-, a számítógép- és a fogyasztói elektronikai technológiák konvergenciája a digitális vevőkészülékeken keresztül a háztartásokban is jelentkezik. A hagyományos set top box-ok egyre inkább átalakulnak multimédia terminállá, amelyek valamilyen digitális hálózathoz csatlakoznak. Ennek a tendenciának a fontosságát érzékelve 1997 márciusában (többek között az EBU ösztönzésére) alakult meg a DVB Commercial Module ad hoc csoportja, a DVB Multimedia Home Platform (MHP). 2. Mi az MHP csoport feladata? Az MHP csoport fő feladata annak vizsgálata, hogy a digitális set top boxok a különböző perifériáikkal együtt hogyan válhatnak a házi multimédiás hálózatok központi egységévé. Az MHP csoport tevékenysége ebben a formában eltér a DVB korábbi csoportjaiétól, amelyek a "fizikai és transzport" rétegeket vizsgálták. Most a figyelem az un. "felsőbb rendszer rétegekre" (upper system layers) irányul, amelyek kapcsolatot teremtenek alkalmazások és szolgáltatások között. Általánosságban az MHP csoport a főbb követelmények lefektetésével megteremti az összeköttetést a "szoftver" és "hardver" világ, valamint a fogyasztói elektronika és a számítógépes ipar között. Az MHP (szorosan együttműködve a Technical Module-on belül alakult műszaki csoporttal) a munka során felhasznált számos, már rendelkezésre álló szabványt, közöttük az interaktivitás biztosításához a visszirányú csatorna szabványokat is, pl: DVB-RCC (kábel) DVB-RCT (telefon vagy ISDN), stb Az API szerepe A kitűzött célok eléréséhez egyik fontos eszköz az Application Program Interface, az API használata. Az API ("alkalmazás program interfész") tulajdonképpen egy beépített programozói eszközkészlet egy adott operációs rendszerben adatok vagy "szolgáltatások" kérésére. A jelenleg létező szolgáltatók illetve szolgáltatói csoportok (pl: MediaHighway-Canal+, Open TV- TPS, d-box Network-Kirch Group) a saját rendszerükben eltérő, nem kompatibilis API-t használnak. Ezért a mai set top box-ok általában csak egy adott szolgáltatáshoz való hozzáférést képesek biztosítani. Kézenfekvő tehát, hogy szükség van egy olyan rendszer kidolgozására amely biztosítja az interfészeket a különböző rétegek között és egy közös, MHP API használatával a szabványosított vevőkészülékek / home terminal-ok bármely szolgáltatás vételére alkalmasak lesznek. A kidolgozandó MHP rendszernek a hozzá tartozó API-val együtt számos alapkövetelménynek kell megfelelnie. Ilyenek pl: széleskörű kompatibilitás, skálázhatóság, modularitás, stabilitás, letölthetőség / frissíthetőség, nyílt szabványok használata, stb. Ezeken túl alkalmazásfüggő elvárások is vannak, pl: interaktív szolgáltatások támogatása visszirányú csatorna használatával (Electronic Programme Guide), internet hozzáférés (beépített navigátor). A jövőben az említett konvergencia kiteljesedésével az MHP szabványok nyílt fórumon folyamatos fejlesztésen mennek keresztül. Az ennek eredménye képpen elkészülő API-k otthon letölthetőek a vevőkészülékekbe lehetővé téve ezzel a Multimédia Home Platform folyamatos frissítését. Veres Péter

10 Apró információk Válaszok ügyfeleink kérdéseire Digitális kábeltelevízió fejállomásunk májusi bemutatója óta ügyfeleink sok-sok kérdést tesznek fel az új technikával, az új készülékekkel kapcsolatban. Ezekből gyűjtöttem össze a legfontosabbakat, a leggyakrabban előfordulókat. A teljesség igénye nélkül a következők fértek el a részemre biztosított oldalon: 1. A CW-4002-es műszerszekrény mélységében és felső részének kialakításában kissé eltér 3002-es elődjétől, ezért sokan kérdezik, hogyan szerelhető egymás mellé a két műszerszekrény. Az átmeneti időszakban a fejállomások vegyes felépítésűek lesznek: analóg és a digitális csatornák is lesznek a fejállomás kimenőjelében. Bár a két fajta szekrény kisebb kompromisszumokkal egymás mellé építhető, azt javasoljuk ügyfeleinknek, hogy aki teheti már most kezdje meg egy új külön szekrénysor telepítését a digitális fejállomás-rész telepítése számára. A ma használatos digitális műholdvevő, amely PAL kimenőjelet szolgáltat, nem része a digitális fejállomásnak, ezeket ne tegyük az új szekrénysorba, ezek majdan az analóg csatornákkal együtt ki fognak futni. A digitális jelfeldolgozás új technika, új környezetet igényel, más jellegűek a zavarok és a zavartatások, más a készülékek elhelyezési rendje, ezért célszerű mindjárt az elejétől külön kezelni ezt a rendszert. Az összegző oldaláról a CableWorld Kft. két rendszere kompatibilis egymással, a ma működő szelektív összegzők változtatás nélkül alkalmasak a digitális csatornák jelének fogadására. 2. A második legfontosabb kérdés az ár és a szállítási határidő. A kérdésekben leggyakrabban előforduló készülékek ára: CW-4002 Műszerszekrény Ft + ÁFA CW-4003 Oldallap pár Ft + ÁFA CW-4012 Üvegajtó Ft + ÁFA CW-4141 QPSK Demodulátor Ft + ÁFA CW-4155 QAM modulátor Ft + ÁFA A szállítási határidők még igen változóak, típustól és darabszámtól függően 2-10 hét alatt tudunk szállítani. Az új típusokból raktári készlet még nincs, de mintadarabok, kísérleti összeállítások szállítása rövid időn belül megoldható. 3. Hazai és külföldi ügyfeleink egyaránt nagy számban érdeklődnek a jelfeldolgozó rész, a Transport Streamer egységei iránt. Őszintén meg kell mondanunk, hogy a digitális fejállomások e részével kapcsolatban igen nagy a bizonytalanság. Sem a hazai, sem a külföldi piacon nem található még ilyen összeállítás, illetve ami ma beszerezhető, az még semmi. A fejlesztések nálunk is javában folynak és kíváncsi szemmel figyeljük, hogy a konkurencia mikor 10 és mit hoz a piacra. A digitális fejállomások esetében még legalább 3-5 évet kell várni, mire olyan transzport stream processzorok jelennek meg a piacon, amelyek komolyabb jelfeldolgozást tudnak végezni. Ez az a terület, amely az elkövetkező években az új szolgáltatásokhoz igazodva igen sokat fog fejlődni. Példaként nézzük meg, hogy legegyszerűbb esetben mi kell egy kvázi kívánságra vetített film szolgáltatás (NVOD) kiépítéséhez. Az analóg filmet MPEG-2 szerint kódolni kell, vagy olyan digitális lejátszó kell, amely ilyen jelet szolgáltat. Az így kapott, egyetlen műsort hordozó transport streamet a film hosszától függően például n perc körüli késletetéssel nyolcszor megismételve és 8 csatornába rendezve kell kialakítani a kimeneti transport streamet. A kimenőjelet kódolni kell és hozzá kell keverni a szolgáltató információit. Mindehhez hozzá kell kapcsolni egy számlázó rendszert, amely a befizetések függvényében vezérli a kódoló rendszert. Ha végiggondoljuk, hogy a vázolt egyszerű feladat megvalósításához mekkora memória, hány háttértároló, hány mikrokontroller és hány számítógép kell, máris érthető, hogy miért ilyen gyér az ilyen berendezések kínálata. 4. Többen megkérdezték, hogy lesz-e felügyeleti rendszere digitális fejállomásunknak. Felméréseink szerint a digitális csatornák a következő egy-két évben csak kis számban (<10) és többnyire kísérleti jelleggel fognak üzemelni a hazai rendszerekben. Ilyen igények kielégítésére az első készülékeket alfanumerikus displayjel látjuk el. Tapasztalataink szerint nagyobb csatornaszám esetében már meglehetősen nehézkes a digitális jelfeldolgozás megannyi paraméterének ily módon történő beállítása, ezért rövidesen megjelenünk a kijelző és kezelőszerv nélküli, buszon keresztül vezérelt változatokkal, amelyek a központi számítógépről vezérelhetők és felügyelhetők. Digitális jelfeldolgozás esetén sokkal bővebb a kísérő információk mennyisége, mint az analóg esetben, ezért a digitális készülékek új, nagysebességű buszra lesznek csatlakoztatva. Az új busz nem kompatibilis az analóg készülékek jelenlegi buszával. A digitális jelfeldolgozás nagyobb sebességigénye miatt az analóg készülékekben alkalmazott 8 bites mikroprocesszortól is meg kellett válnunk: a digitális készülékek már 32 bites vezérlővel készülnek. 5. Befejezésül egy apróságról. A fejállomást ismertető cikkben bemutattuk, hogy a fejállomás három fő egységből áll. A könnyebb eligazodás érdekében a bemeneti egységek előlapján pasztellsárga, a kimeneti egységekén pasztellzöld, a jelfeldolgozókén pedig pasztelllila díszítést alkalmaztunk. Dévényi Péter

11 Egy konferencia, ahogy én láttam 11

12 Bemutatkozik szereldénk vezetője Bemutatkozik: Molnár Dániel a szerelőüzem vezetője 1966-ban Pápán születtem. A pápai Petőfi Sándor gimnázium, most Református Kollégium után sorkatonai szolgálatomat Tatán töltöttem le ben kezdtem tanulmányaimat a Budapesti Műszaki Egyetem Gépészmérnöki Karán, ahol a Finommechanika, Optika, Műszertechnika ágazaton végeztem 1990-ben. Egyetem után a Híradástechnika Szövetkezetben kezdtem el dolgozni. Mechanikus fejlesztőmérnökként itt ismertem meg a számítógépet, mind hardver, mind software oldalról, mint felhasználó. A Híradásban ekkor már CAD tervezés folyt, amit nekem is meg kellett tanulnom. Nagyon tetszett a feladat, sikerült a munkában mindig nagyon elmélyednem, és mint kezdő, nem nagyon vettem észre az élet változását, a szövi megszűnését, átalakulását. Így történt, hogy egyszer csak a FAMA Kft.-ben találtam magam, itt is fejlesztőmérnök voltam. Aztán bekövetkezett az, amitől sok ember fél, felszámolási eljárás indult a cég ellen, és a cég leépítve magát megvált majd minden dolgozójától. Ezután az Eurofrize Kft. következett, egy nagy kihívással, amelyet sikerült a megállapodások alapján megvalósítani. Nagyon sok köszönettel tartozom a kft. tulajdonosának, aki segítette terveim megvalósítását, és sok új, a későbbiekben is nagyon hasznos tudás megszerzését azáltal, hogy sikerült megismernem a német gyártási technológiát, tervezési és gyártási kultúrát. Innen csábított el 1996-ban a CableWorld Kft. ügyvezető igazgatója. A cég nem volt ismeretlen számomra, mert korábban mint egyéni vállalkozó már részt A nyári szabadságot az év legmelegebb hónapjában, akkor célszerű kivenni, amikor sokat lehet fürödni, napozni, amikor a legjobban adottak a feltételek a kikapcsolódásra, regenerálódásra. Mivel a Meteorológiai Intézet előrejelzéseiben túlzottan nem bízhatunk, és a mennyei irányítóval sincs közvetlen kapcsolatunk, 2000-ben is a korábbi évek hagyományaihoz igazodva ütemeztük cégünk nyári szabadságát. Ezúton is értesítjük ügyfeleinket, hogy július 24-től augusztus 11-ig cégünk valamennyi egysége, így szaküzletünk is zárva lesz. Nyári szabadság vállaltam a 3000-es műszercsalád kifejlesztésében. Itt újabb nehéz feladat elé állítottak. 30 ember munkáját kellett koordinálnom, irányítanom, szerveznem. Amikor beléptem, akkor indult az ISO 9001 minőségbiztosítási rendszer kidolgozása. Az ISO 9001 rendszer kidolgozásával párhuzamosan megismertem a cég felépítését, a munkafolyamatok menetét, az itt dolgozó embereket. A kft.-ben a szerelde vezetésével kapcsolatos feladatokon kívül számítógéppel segített mechanikai tervezési feladatokat is végzek, mint pl. a StationMaster és az új 4000-es műszercsalád, az új digitális fejállomás mechanikai fejlesztése. Olyan számítógépes mechanikai tervezési és fejlesztési munkákat, amiket a Kft. nem vállal el, korábban is és most is vállalok. Hobbim a számítógép öszszeállítás, bár erre már egyre kevesebb időm jut, mert szabadidőmet inkább kislányommal töltöm, aki most múlt egy éves. Hétvégeken - ha lehetséges - vagy szüleimnél Pápán, vagy Feleségem szüleinél a telken vagyunk. Ekkor jut idő kikapcsolódásra, sétálásra, kirándulásra, kertészkedésre. Molnár Dániel A szabadságot követő 33. héten csökkentett létszámmal ügyeletet tartunk a sürgős ügyek elintézése érdekében. Augusztus 21-től kezdődően ismét a régi rendben dolgozunk és készséggel állunk ügyfeleink rendelkezésére. A jó időt nem tudjuk garantálni, de Valamennyi ügyfelünknek jó pihenést, és kellemes nyári kikapcsolódást kívánunk! CableWorld Kft. CableWorld Kft. H-1116 Budapest Tel.: Kondorfa utca 6/B Fax: Hungary 1519 Budapest, Pf. 418, Hungary cableworld@cableworld.hu Internet: 12
