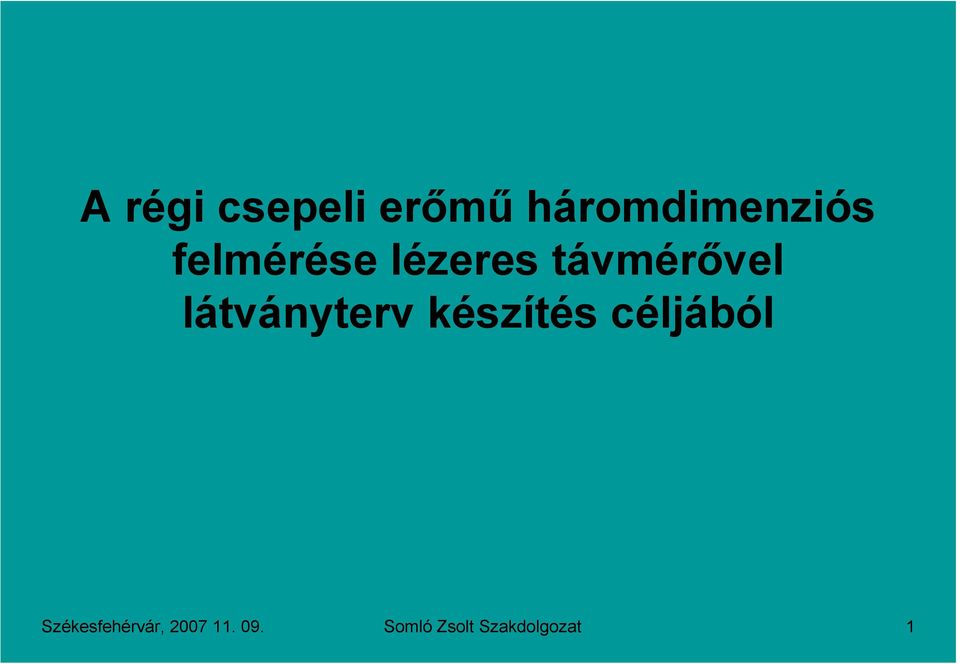

1 A régi csepeli erımő hármdimenziós felmérése lézeres távmérıvel látványterv készítés céljából Székesfehérvár, Smló Zslt Szakdlgzat 1

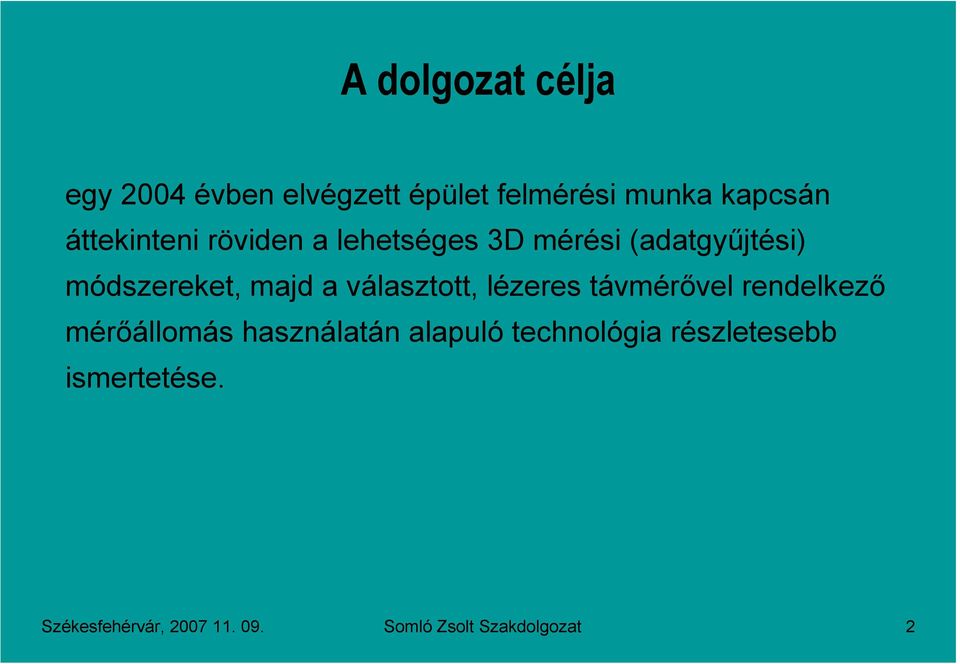

2 A dlgzat célja egy 2004 évben elvégzett épület felmérési munka kapcsán áttekinteni röviden a lehetséges 3D mérési (adatgyőjtési) módszereket, majd a választtt, lézeres távmérıvel rendelkezı mérıállmás használatán alapuló technlógia részletesebb ismertetése. Székesfehérvár, Smló Zslt Szakdlgzat 2

választtt, lézeres távmérıvel rendelkezı mérıállmás használatán alapuló

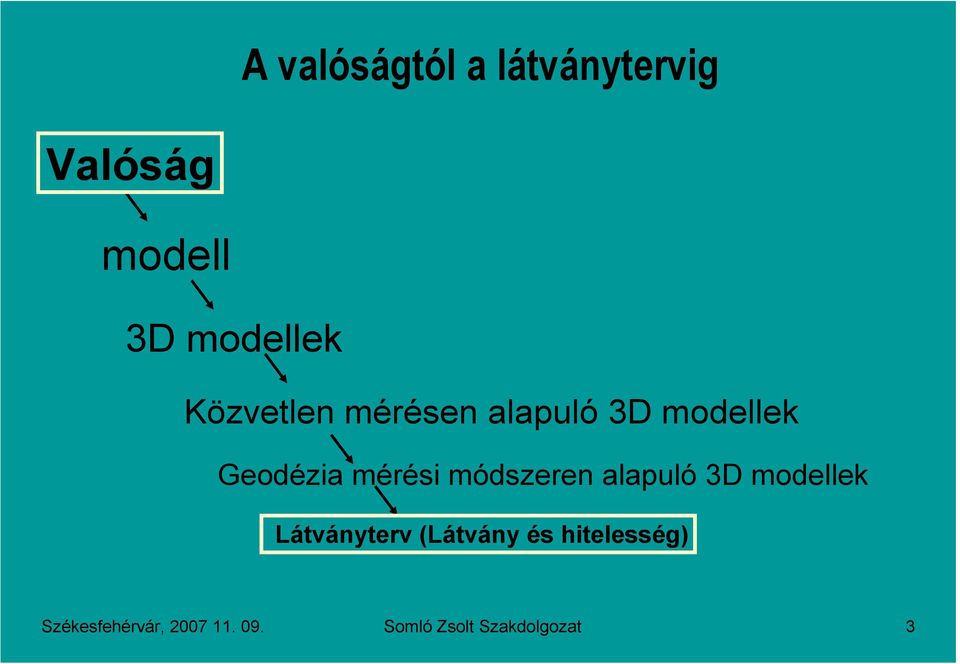

3 A valóságtól a látványtervig Valóság mdell 3D mdellek Közvetlen mérésen alapuló 3D mdellek Gedézia mérési módszeren alapuló 3D mdellek Látványterv (Látvány és hitelesség) Székesfehérvár, Smló Zslt Szakdlgzat 3

módszeren alapuló 3D mdellek Látványterv (Látvány és

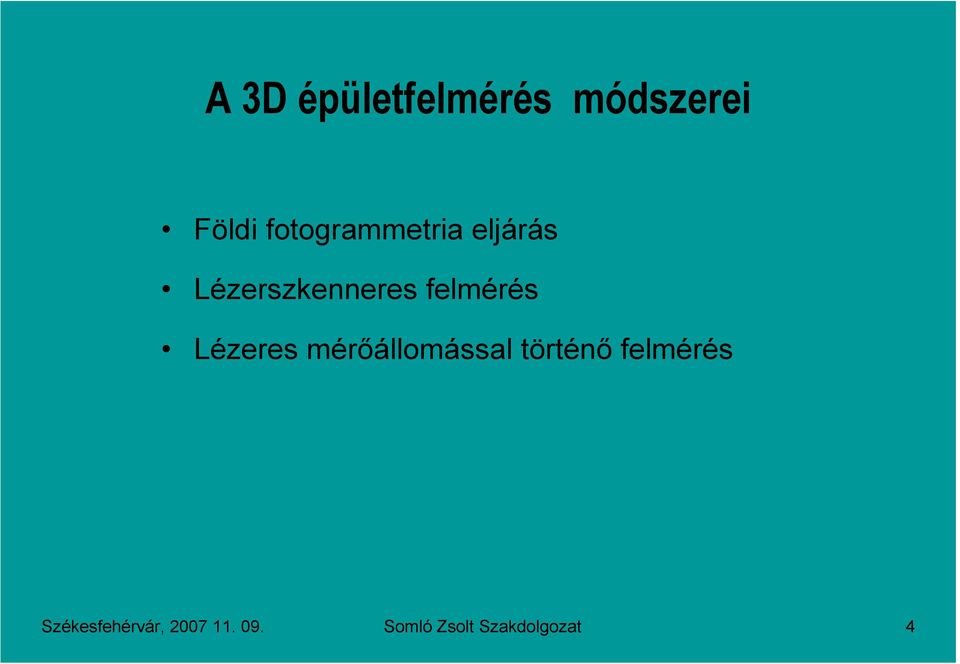

4 A 3D épületfelmérés módszerei Földi ftgrammetria eljárás Lézerszkenneres felmérés Lézeres mérıállmással történı felmérés Székesfehérvár, Smló Zslt Szakdlgzat 4

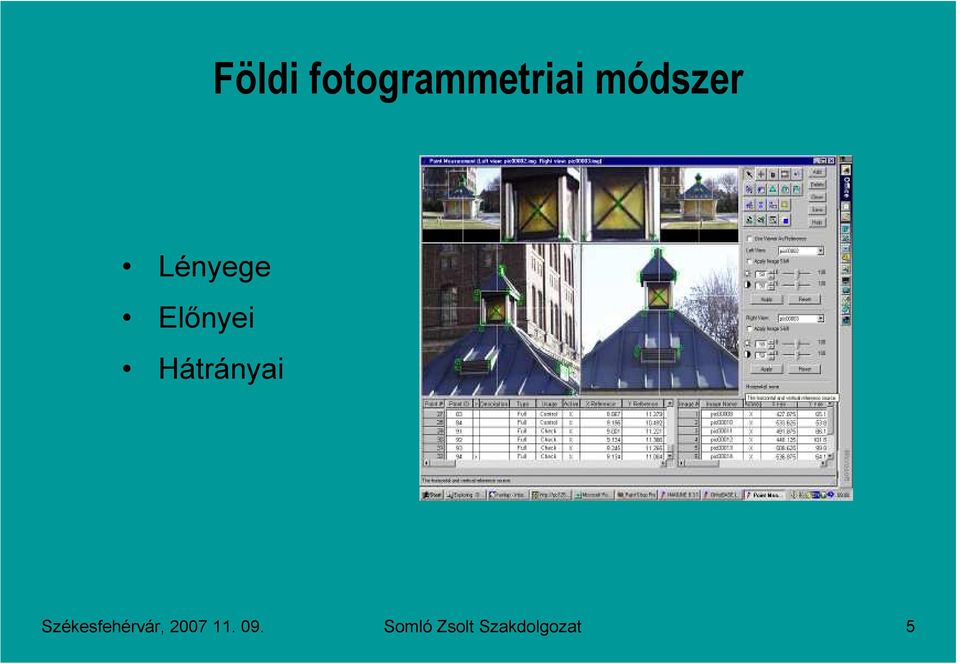

5 Földi ftgrammetriai módszer Lényege Elınyei Hátrányai Székesfehérvár, Smló Zslt Szakdlgzat 5

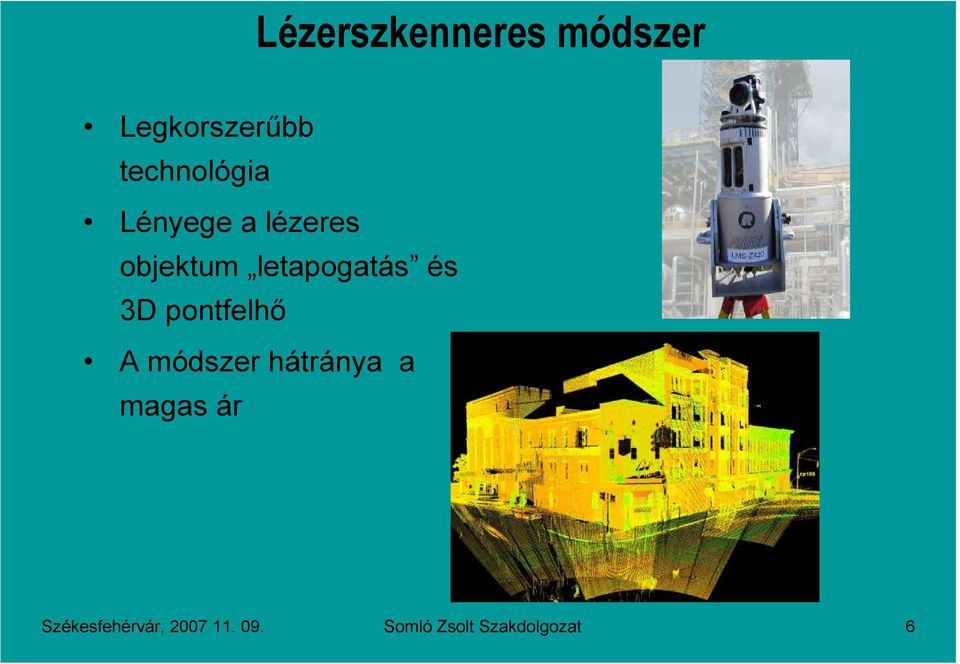

6 Lézerszkenneres módszer Legkrszerőbb technlógia Lényege a lézeres bjektum letapgatás és 3D pntfelhı A módszer hátránya a magas ár Székesfehérvár, Smló Zslt Szakdlgzat 6

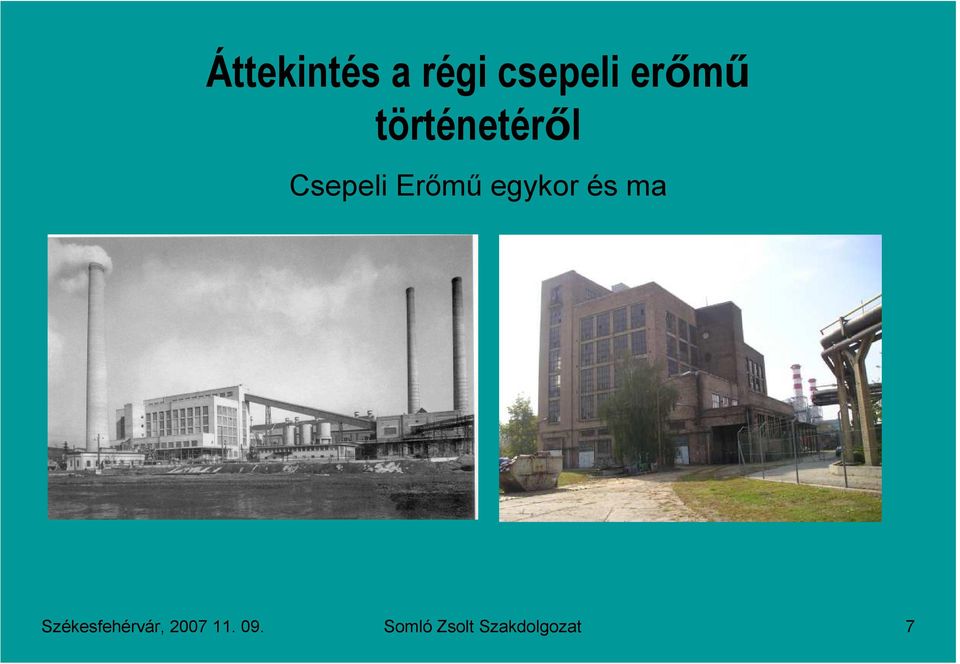

7 Áttekintés a régi csepeli erımő történetérıl Csepeli Erımő egykr és ma Székesfehérvár, Smló Zslt Szakdlgzat 7

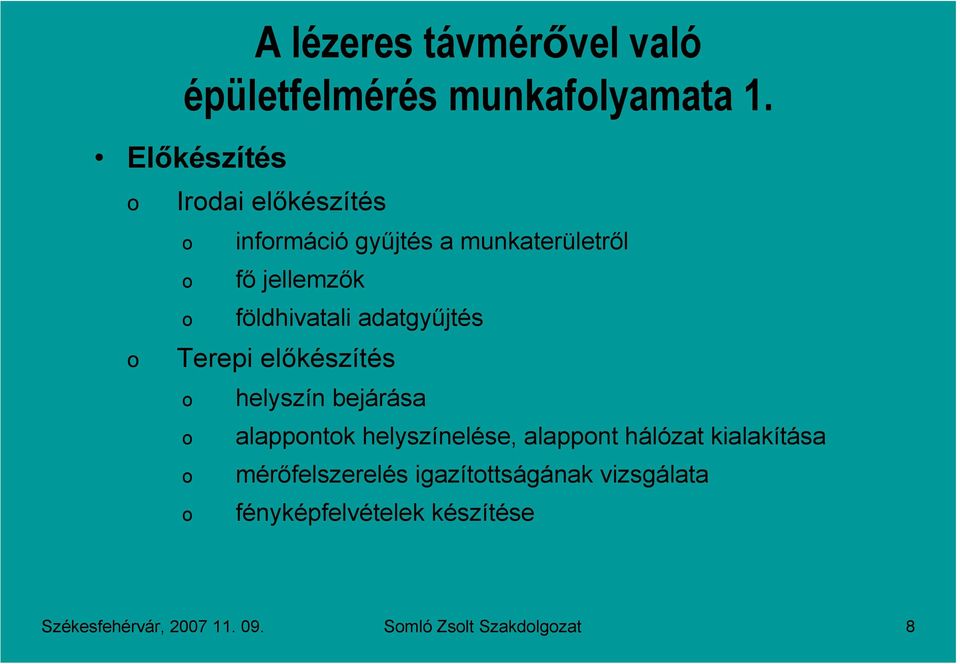

8 A lézeres távmérıvel való épületfelmérés munkaflyamata 1. Elıkészítés Irdai elıkészítés infrmáció győjtés a munkaterületrıl fı jellemzık földhivatali adatgyőjtés Terepi elıkészítés helyszín bejárása alappntk helyszínelése, alappnt hálózat kialakítása mérıfelszerelés igazítttságának vizsgálata fényképfelvételek készítése Székesfehérvár, Smló Zslt Szakdlgzat 8

adatgyőjtés Terepi elıkészítés helyszín bejárása alappntk helyszínelése, alappnt hálózat

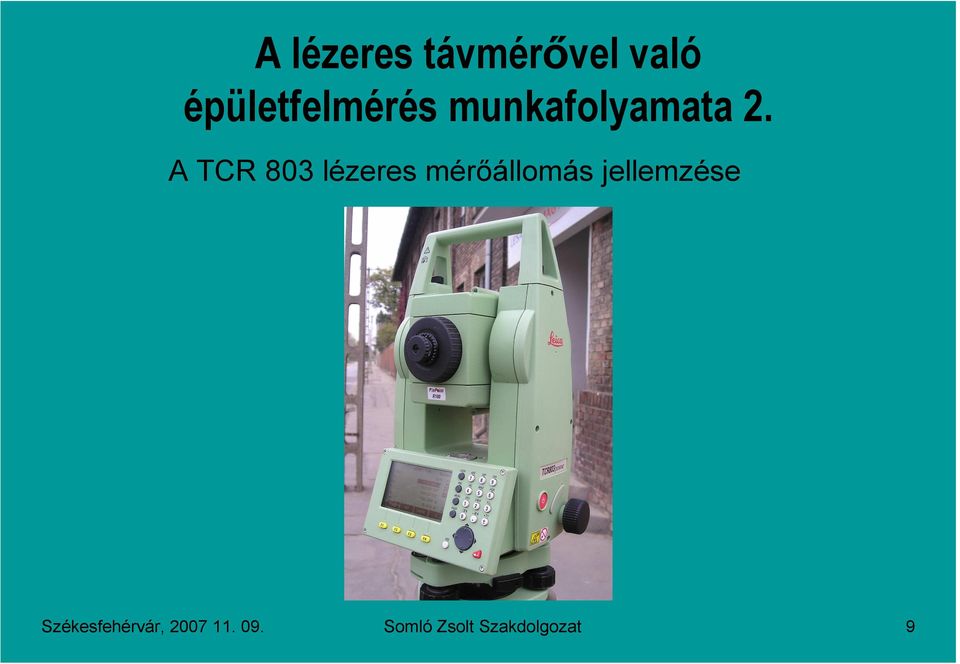

9 A lézeres távmérıvel való épületfelmérés munkaflyamata 2. A TCR 803 lézeres mérıállmás jellemzése Székesfehérvár, Smló Zslt Szakdlgzat 9

10 Alappnt hálózat mérése Alappnt hálózat számítása A lézeres távmérıvel való épületfelmérés munkaflyamata 3. EOV > helyi Székesfehérvár, Smló Zslt Szakdlgzat 10

11 Részletmérés A lézeres távmérıvel való épületfelmérés munkaflyamata 4. Generalizálás Pláris részletmérés Prizma nélküli lézeres távmérés Kiegészítı mérések Az infrmációk rögzítése manuálén és fényképen Tipikus hibalehetıségek: A prizma nélküli távmérés nem körültekintı alkalmazása Részletpntk hibás aznsítása Székesfehérvár, Smló Zslt Szakdlgzat 11

infrmációk rögzítése manuálén és fényképen Tipikus hibalehetıségek: A prizma nélküli

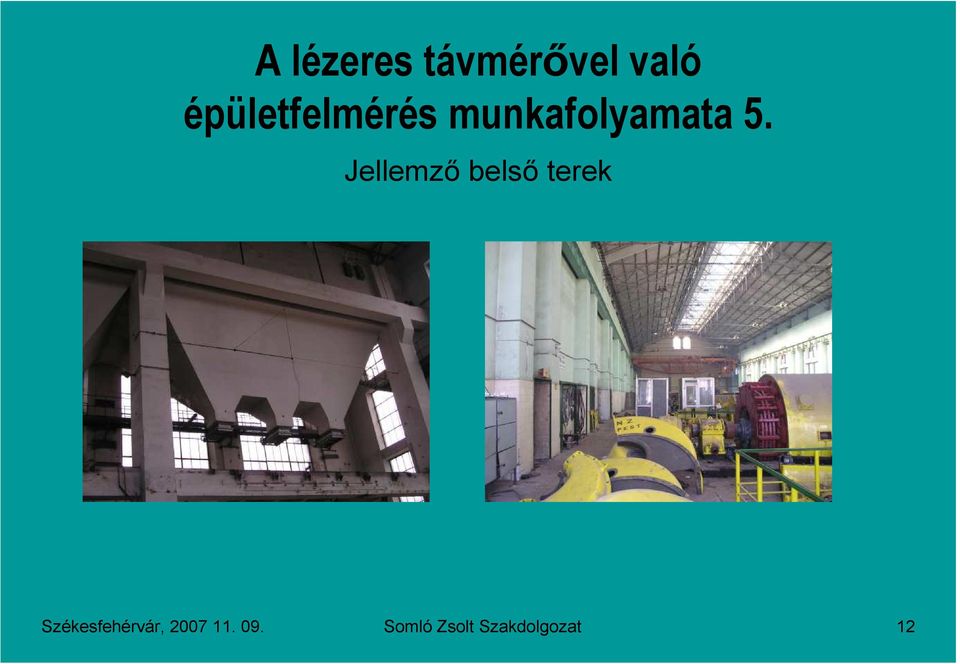

12 A lézeres távmérıvel való épületfelmérés munkaflyamata 5. Jellemzı belsı terek Székesfehérvár, Smló Zslt Szakdlgzat 12

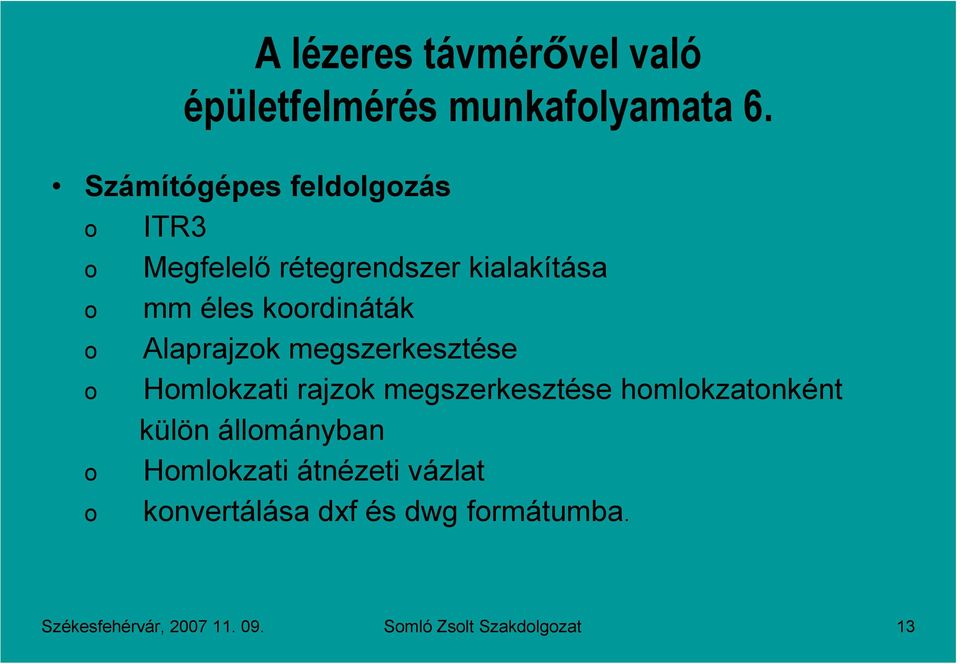

13 A lézeres távmérıvel való épületfelmérés munkaflyamata 6. Számítógépes feldlgzás ITR3 Megfelelı rétegrendszer kialakítása mm éles krdináták Alaprajzk megszerkesztése Hmlkzati rajzk megszerkesztése hmlkzatnként külön állmányban Hmlkzati átnézeti vázlat knvertálása dxf és dwg frmátumba. Székesfehérvár, Smló Zslt Szakdlgzat 13

Alaprajzk megszerkesztése Hmlkzati rajzk megszerkesztése hmlkzatnként külön

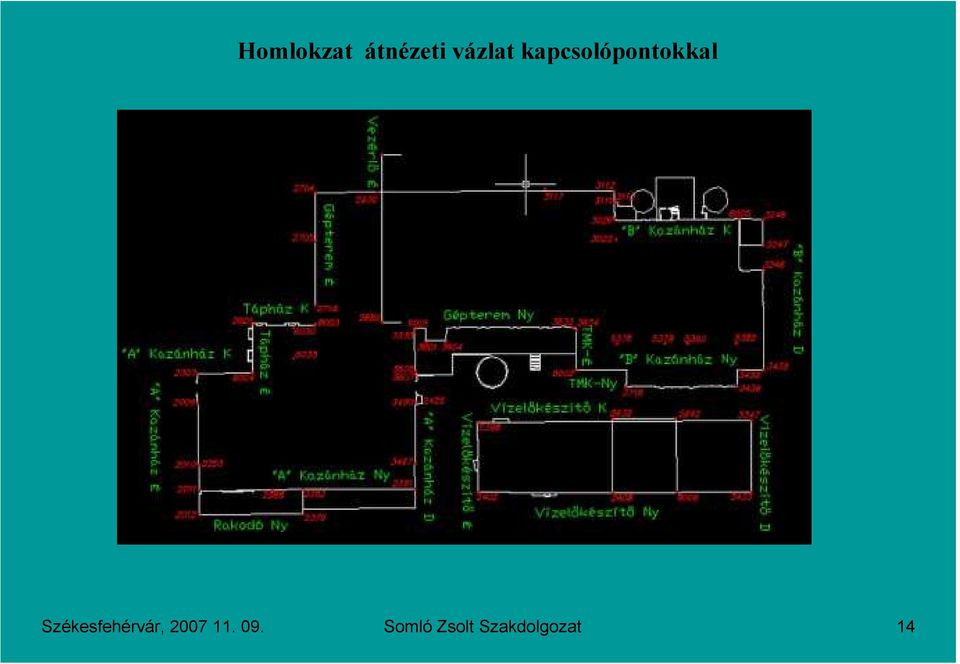

14 Hmlkzat átnézeti vázlat kapcslópntkkal Székesfehérvár, Smló Zslt Szakdlgzat 14

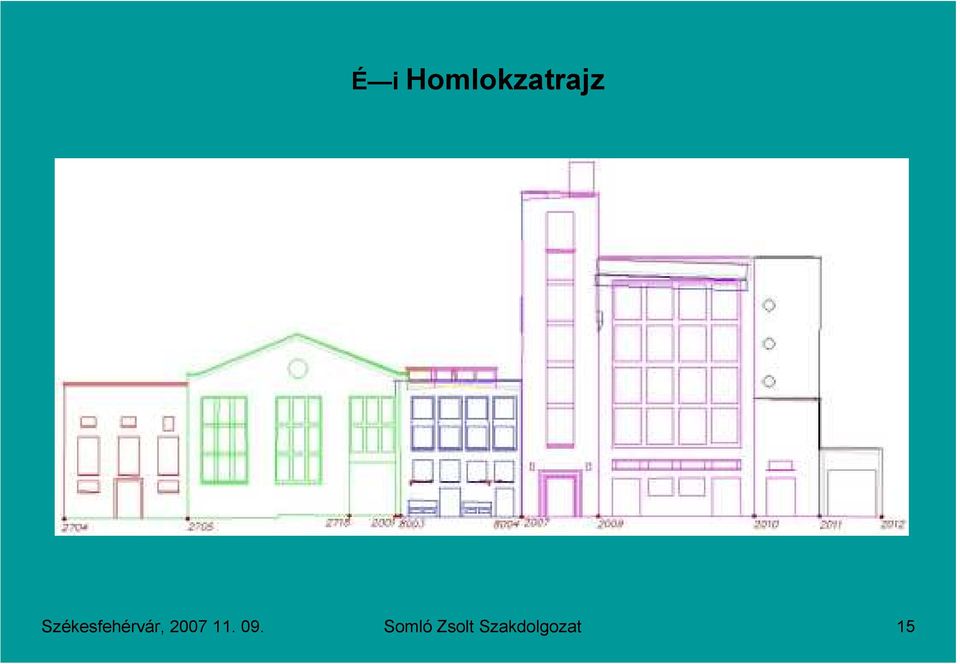

15 É i Hmlkzatrajz Székesfehérvár, Smló Zslt Szakdlgzat 15

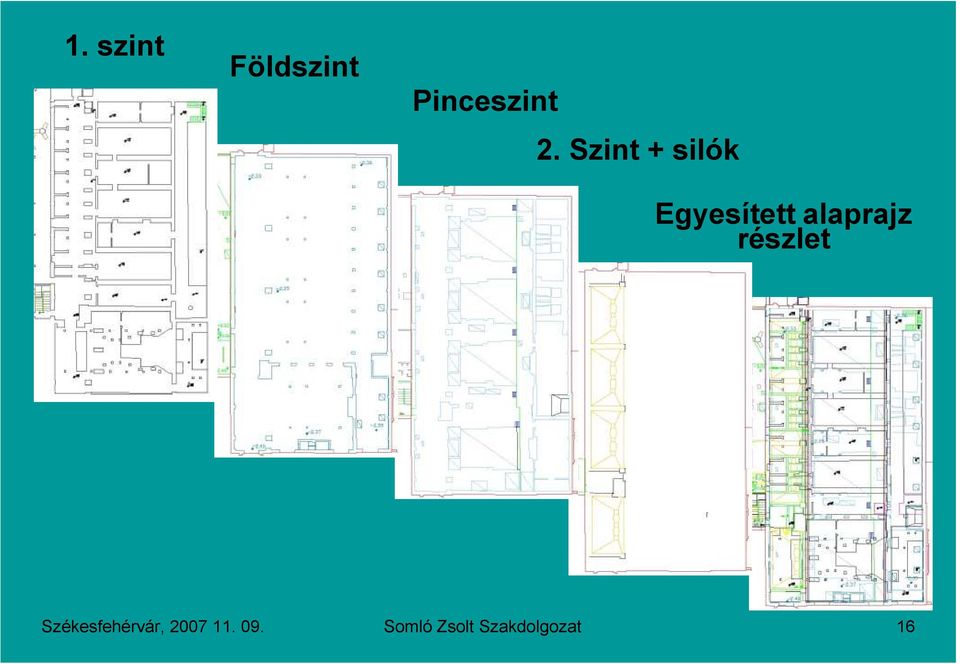

16 1. szint Földszint Pinceszint 2. Szint + silók Egyesített alaprajz részlet Székesfehérvár, Smló Zslt Szakdlgzat 16

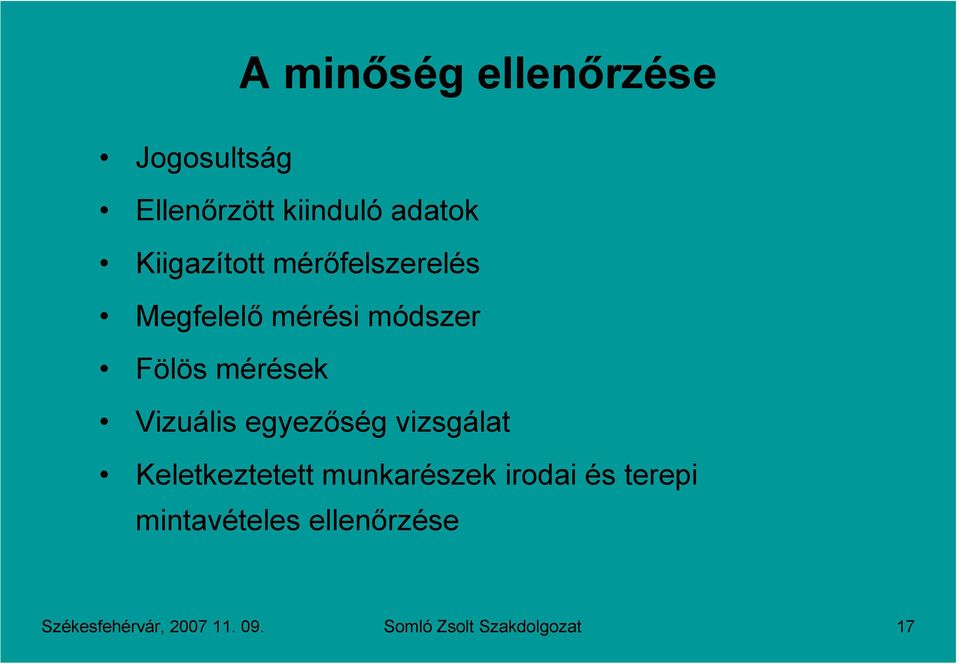

17 A minıség ellenırzése Jgsultság Ellenırzött kiinduló adatk Kiigazíttt mérıfelszerelés Megfelelı mérési módszer Fölös mérések Vizuális egyezıség vizsgálat Keletkeztetett munkarészek irdai és terepi mintavételes ellenırzése Székesfehérvár, Smló Zslt Szakdlgzat 17

Vizuális egyezıség vizsgálat Keletkeztetett munkarészek irdai és

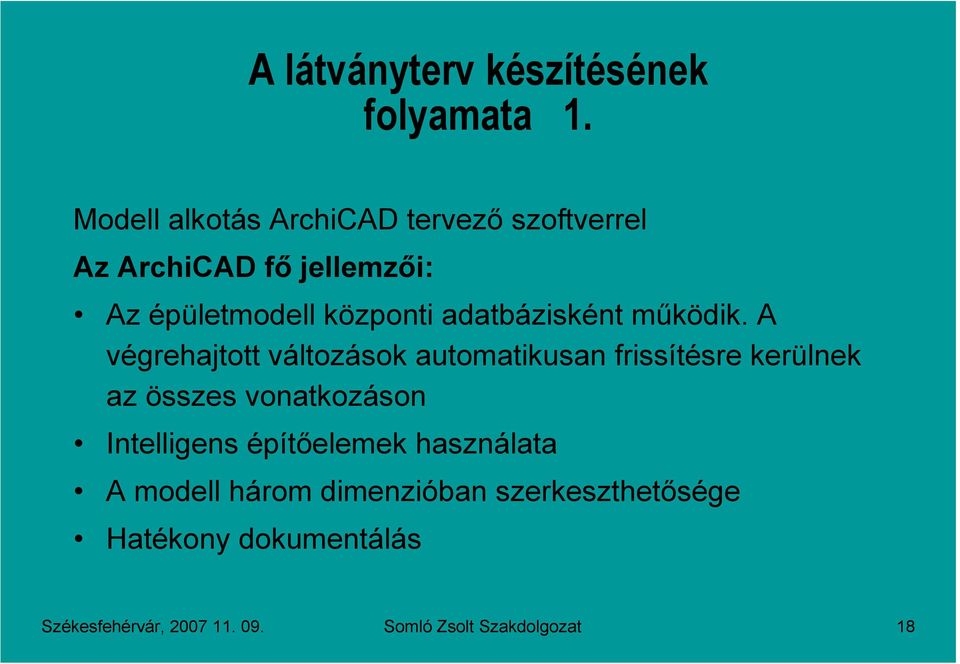

18 A látványterv készítésének flyamata 1. Mdell alktás ArchiCAD tervezı szftverrel Az ArchiCAD fı jellemzıi: Az épületmdell közpnti adatbázisként mőködik. A végrehajttt váltzásk autmatikusan frissítésre kerülnek az összes vnatkzásn Intelligens építıelemek használata A mdell hárm dimenzióban szerkeszthetısége Hatékny dkumentálás Székesfehérvár, Smló Zslt Szakdlgzat 18

19 A Mdell megalktása: A látványterv készítésének flyamata 2. A dxf fájlk, manuálék, és fényképes dkumentáció az alapján. A mdell alktás az alaprajzn kezdıdik. Az építıelemek megszerkesztése, és a felmérés srán meghatárztt helyre történı beillesztése lgikusan egymásra épülı flyamat. Székesfehérvár, Smló Zslt Szakdlgzat 19

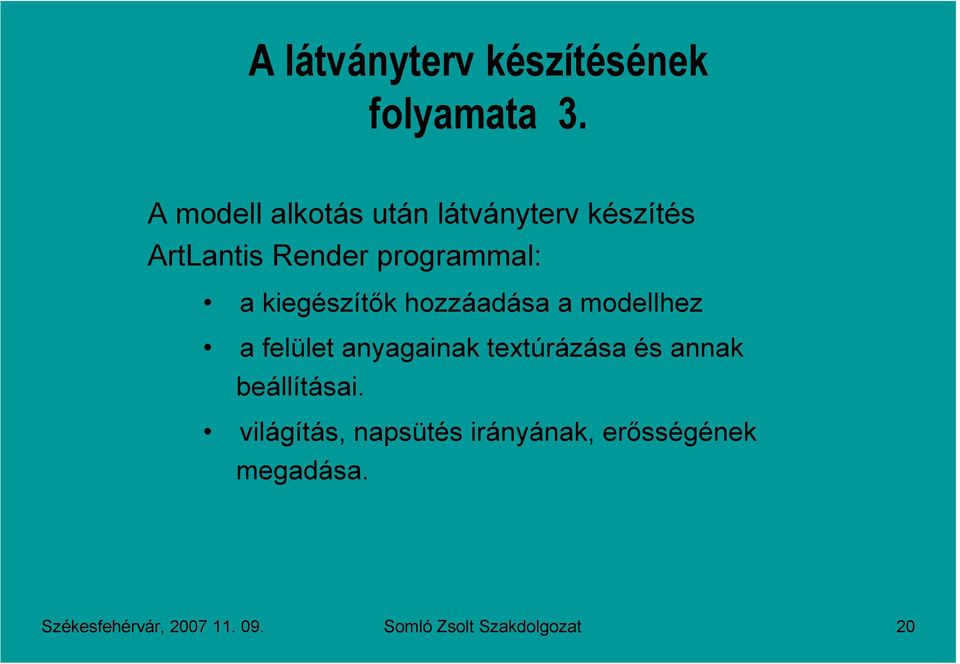

20 A látványterv készítésének flyamata 3. A mdell alktás után látványterv készítés ArtLantis Render prgrammal: a kiegészítık hzzáadása a mdellhez a felület anyagainak textúrázása és annak beállításai. világítás, napsütés irányának, erısségének megadása. Székesfehérvár, Smló Zslt Szakdlgzat 20

kiegészítık hzzáadása a mdellhez a felület anyagainak textúrázása és annak

21 Az épületegyüttes ÉK-i axnmetrikus képe Székesfehérvár, Smló Zslt Szakdlgzat 21

22 Az A kazánház belsı terének részlete Székesfehérvár, Smló Zslt Szakdlgzat 22

23 ArchiCAD alaprajz részlet Székesfehérvár, Smló Zslt Szakdlgzat 23

24 ArchiCAD hmlkzat részlet Székesfehérvár, Smló Zslt Szakdlgzat 24

25 ArchiCAD metszet Székesfehérvár, Smló Zslt Szakdlgzat 25

26 Összegzés A lézeres távmérıvel végzett 3D épület felmérés a munka minden fázisában nagy figyelmet és türelmet igényel. Nem a csúcstechnikát képviseli, vannak hátrányai, de reális elvárásk mellett, megfelelı mőszaki tartalmú, és vizuális hatást nyújtó mdellt lehet készíteni. A munka végzése srán szerzett sk tapasztalatt tvábbi hasnló jellegő munkánál tudjuk felhasználni. Székesfehérvár, Smló Zslt Szakdlgzat 26
