Az Autodesk Civil3D szoftver alkalmazása

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Az Autodesk Civil3D szoftver alkalmazása"

Attila Halász
8 évvel ezelőtt
Látták:

1 Az Autodesk Civil3D szoftver alkalmazása vízépítési beruházások geodéziai munkáiban Busa Tamás Földügyi informatikus szak Építési geodézia szakirány november 9.

2 Témaismertetés Tervezési technológiák fejlıdése Papíralapú tervezés Papírtervek megrajzolása számítógéppel Tervezıszoftverek (rendszerszemlélet) Geodéziai adatszolgáltatás Papíralapú szerkesztett térképek, hossz-, keresztszelvények Számítógépes adatfeldolgozás papíralapú szolgáltatás Zárt technológiák Szoftverek: Land Development Desktop R2i Civil3D 2007

adatszolgáltatás Papíralapú szerkesztett térképek, hossz-, keresztszelvények

3 Vízépítés és geodézia A vízépítési beruházások csoportosíthatók: Természetes vizekhez (tavak, vízfolyások, tározók stb.) kapcsolódó beruházások Vezetékes vízszolgáltatás és vízelvezetés beruházásai Alapvetı geodéziai feladatcsoportok: Tervezést megelızı feladatok Kivitelezési munkák Megvalósulás és üzemelés

) kapcsolódó beruházások Vezetékes vízszolgáltatás és vízelvezetés

4 Természetes vizek beruházásai Tervezést megelızı geodéziai feladatok: Alappontsőrítés GNSS használata nehézségekbe ütközik. A benıtt területeken általában sokszögvonal vezetés. Magassági meghatározások szintezéssel. Részletmérés Poláris részletmérés - területfelmérés - keresztszelvény felmérés (vízfolyások, töltések) - mőtárgyfelmérés (átfolyási szelvény) Jellemzı helyek, pontok

5 Természetes vizek beruházásai Keresztszelvény felmérési technikái Poláris részletmérés! Sekély tavak, vízfolyások jelrúddal, csónakból felmérhetı a meder Mély medrek Eszközei: csónak, szelvénykötél, szondarúd, vagy ultrahangos mélységmérı A mérés folyamata: - szelvénykötél kifeszítés - 0 és vízszintek meghatározása - függélyezés Hidrográfiai mérırendszerek

csónak, szelvénykötél, szondarúd, vagy ultrahangos mélységmérı A mérés folyamata: -

6 Természetes vizek beruházásai Tervezést megelızı geodéziai feladatok: Alappontsőrítés Részletmérés Mért adatok feldolgozása és tervezési térkép készítése - függélyek számítása automatizálása - tervezési térkép - domborzatmodell - hossz-szelvény - keresztszelvények

és tervezési térkép készítése - függélyek számítása

7 Természetes vizek beruházásai Kiviteli munkák geodéziai feladatai: Kitőzési feladatok Építési terület Tervezett földmő tengelypontjai Mőtárgyak Megközelítı utak, árkok, övárkok Építés közbeni felmérések Humuszolás utáni alapfelmérés Földmő állapotfelmérés, földtömegszámítás Mőtárgyrészek magassági vizsgálata

Megközelítı utak, árkok, övárkok Építés közbeni felmérések Humuszolás utáni

8 Természetes vizek beruházásai Megvalósulást követı földmérési feladatok: Megvalósult létesítmény részletes felmérése, megvalósulási dokumentáció készítése. Célok, elvek: A terv és a megvalósult állapot összevetése A bemért részletpontok helyét a tervvel összhangban választjuk Különös figyelmet érdemel a magassági értelmő ellenırzés Változási vázrajz készítése

Célok, elvek: A terv és a megvalósult állapot összevetése A bemért részletpontok helyét a

9 Vezetékes vízszolgáltatás és vízelvezetés beruházásai A földmérési feladatok megoldása a közmőfelmérés és nyilvántartás tárgykörébe tartozik. A geodéziai munkák hasonlóak a természetes vizek beruházásaihoz. Eltérések: Szakági közmőnyilvántartás naprakészen rendelkezésre áll Épített környezet alappontsőrítés, részletmérés szempontjából Meglévı közmővek általában földdel takartak

A geodéziai munkák hasonlóak a természetes vizek beruházásaihoz.

10 Az Autodesk Civil3D Alapvetı feladata: az építımérnöki beruházások támogatása olyan módon, hogy megoldja a létesítmény megalkotásában résztvevı több szakág együttes munkáját, a felhasznált adatok és a létrehozott tervek egységes kezelését a tervezés megkezdésétıl, a kivitelezésen keresztül, a megvalósult építmény üzemeltetéséig.

együttes munkáját, a felhasznált adatok és a létrehozott tervek egységes kezelését

11 Az Autodesk Civil3D Fıbb tulajdonságok: Tervek és projektek készítése és karbantartása Adatok importálása terepi mérésekbıl Adatok exportálása a terepen történı kitőzési munkákhoz Háromdimenziós terepmodell létrehozása Földrészletek objektumorientált kezelése Nyomvonalak és nyomtervek készítése Mintakeresztszelvények összeállítása Hossz-szelvények létrehozása Földtömegszámítások 3D-s csatornatervezés A tervezett elemek egyesített modellben való megjelenítése Vizualizáció (renderelt képek, létesítmény berepülése)

kezelése Nyomvonalak és nyomtervek készítése Mintakeresztszelvények összeállítása Hossz-szelvények létrehozása

12 Az Autodesk Civil3D Újdonságok a korábbi verziókhoz képest: Objektumok tulajdonságainak meghatározása stílusokkal Egységes tervmegjelenés Szabványok, szabályzatok Nemzeti tervezési szokások Menü és parancskészlet változás Eszköztár ablak A menü a tervezés folyamatának megfelelıen szervezett Szőkített menü Adott feladatnak megfelelı parancskészlet felugró ablakban

tervezési szokások Menü és parancskészlet változás Eszköztár ablak A menü a tervezés

13 Árvízvédelmi töltés tervezése és építése Szentgotthárdon A tervezési feladat: Szentgotthárd külterületén, a Rába folyó jobbpartján, egy ~330 m hosszú töltés tervezése, csatlakozva egy felhagyott szennyvíztelep kiemelt területéhez, valamint a városi Sportpálya és a Zsida patak között a terepbe.

hosszú töltés tervezése, csatlakozva egy felhagyott szennyvíztelep

14 Árvízvédelmi töltés tervezése és építése Szentgotthárdon A terület felmérése: Mőszerek Sokkia STRATUS Geodimeter 510N Sokkia E32 Alappontsőrítés GPS pontmeghatározás Koordináta transzformáció EHT 2 szintezés Részletmérés Poláris részletmérés (Y,X,M)

Sokkia E32 Alappontsőrítés GPS pontmeghatározás Koordináta

15 Árvízvédelmi töltés tervezése és építése Szentgotthárdon Digitális tervezési alaptérkép létrehozása: A felmért adatokból alap-domborzatmodellt hozunk létre. Folyamat: 1. Rajz létrehozása stílusok alapján 2. Egyéb stílus- és pontbeállítások 3. Pontok importálása 4. Terepmodell létrehozása

alap-domborzatmodellt hozunk létre. Folyamat: 1.

16 Árvízvédelmi töltés tervezése és építése Szentgotthárdon 1. Rajz létrehozása stílusok alapján

17 Árvízvédelmi töltés tervezése és építése Szentgotthárdon 2. Egyéb stílus- és pontbeállítások

18 Árvízvédelmi töltés tervezése és építése Szentgotthárdon 3. Pontok importálása

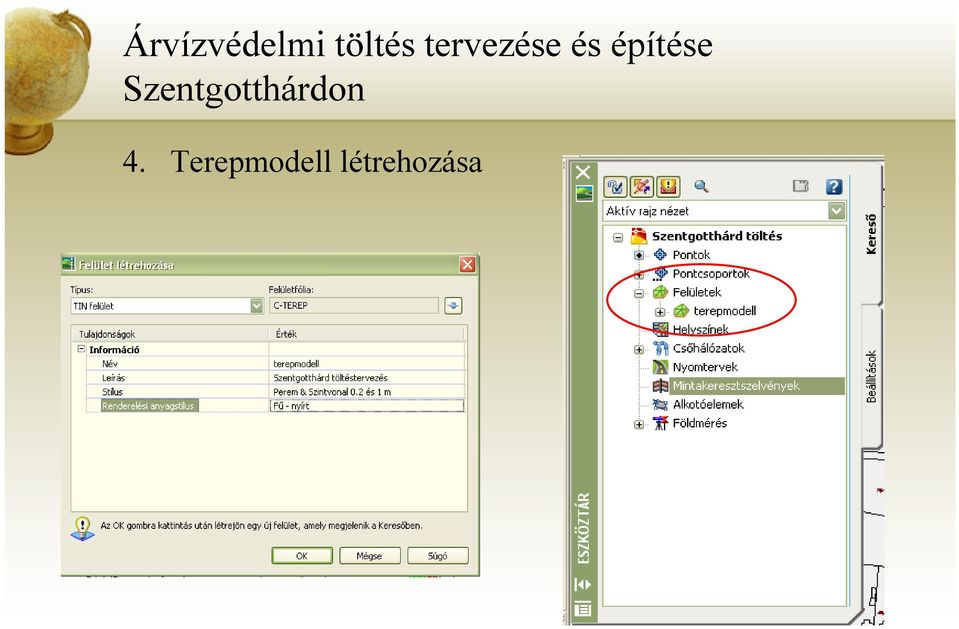

19 Árvízvédelmi töltés tervezése és építése Szentgotthárdon 4. Terepmodell létrehozása

21 Árvízvédelmi töltés tervezése és építése Szentgotthárdon Beruházás megvalósítása: Feladatok: 1. Elızetes körömvonal kitőzés 2. Humuszolás utáni alapfelmérés 3. Töltés tengely kitőzés 4. Mőtárgy kitőzés 5. Építés közbeni ellenırzı mérések

22 Árvízvédelmi töltés tervezése és építése Szentgotthárdon Kitőzések: Pontok létrehozása külön pontcsoportban, megfelelı stílussal Pontok exportálása a létrehozott pontfájl formátumban

23 Árvízvédelmi töltés tervezése és építése Szentgotthárdon Behordott földtömeg ellenırzése: Humuszolás utáni alapfelmérés TIN alapfelület létrehozása Építés közbeni felmérés Közbensı állapotról TIN felület létrehozása TIN térfogatfelület létrehozása

24 Tapasztalatok Tervezıszoftverek használata szigetszerő Tervezési térkép adottságai nem kihasználtak a tervezık részérıl A Civil3D sok területen változott Felhasználói felület Stílusalapú szemlélet Formátum Földmérési funkciók bonyolultak

25 Köszönöm a figyelmet!

26 Kérdések a szakdolgozattal kapcsolatban: 1. Milyen változtatásokat kellene eszközölni ahhoz, hogy a Földmérés menü a magyar földmérési gyakorlatba integrálható legyen? 2. Melyek a tervezés során megismert olyan funkciói a Civil 3D-nek, amelyek változtatását, egyszerősítését javasolja? 3. Ismertesse a számítógéppel segített tervezés elınyeit összehasonlítva a korábban használt manuális módszerekkel!

27 1. Változtatások a Földmérés menüben a magyar földmérési gyakorlatnak megfelelıen. Pozitív a széleskörő funkcionalitás A szoftver fordítása nem szaknyelvnek megfelelı 19 féle beállítás a földmérési munka során Javaslatok: Szakmai fogalmak megfeleltetése, pontosabb fordítás Beállítási sablonok készítése hasonlóan a tervezés sablonokhoz Vélemény: Az Autodesk Civil3D szoftver nehezen kel versenyre a mőszergyártók által a saját mőszereikre optimalizált szoftverekkel.

28 2. Javasolt változtatások a Civil3D szoftverben? A szoftver nyelvezete nem mindenben felel meg a magyar tervezési gyakorlatnak (megszokható, tanulható). Verzófrissítések ne hozzanak új fájlformátumokat, vagy meg kell oldani a korábbi verziókkal való adatcserét (részben megoldott). Nagy mennyiségő adat importálása esetén a szoftver instabillá válik, nagy területek nehezen modellezhetık.

29 3. A számítógépes tervezés elınyei a manuális módszerekkel szemben: Lényegesen gyorsabb eljárások nagyobb hatékonysággal végzett munka Zárt technológiák a felméréstıl a kitőzésig Gyorsabb, egyszerőbb javítások, kiegészítések Digitális adatcsere a tervezıkkel Esztétikus, egységes megjelenéső rajzok Látványosan publikálható elemzések
