1 Üzemeltetési útmutató Nagynyomású tisztítógép Az üzembe helyezés előtt olvassa el és vegye figyelembe a biztonsági útmutatásokat! H

2 Műszaki adotak Műszaki adotak Munkanyomás fokozatmen. szabályozható max. Megen. túlnyomás *1 Vízteljesítmény 0 bar névleges nyom. mellett Szórófej-nagyság (Síksugár) (Turbótisztítóval) bar 200 bar 21 l/min 19 l/min Úszószelep-ház térfogata 16 l 16 l 16 l Az úsztatott süllyesztőszekr. hozzáfolyás max.hőmérsékl. max. 70 C-ig max. 70 C-ig max. 70 C-ig Max. hőmérséklet a *2 közvetlen beszívásnál Közvetl. beszívási magasság Tömlődobbal Nagynyomású tömlő 60 C-ig 2,5 m igen 20 m 60 C-ig 2,5 m igen 20 m 60 C-ig 2,5 m igen 20 m Elektromos csatlakoz- 400 V/50 Hz 400 V/50 Hz tatási érték 12 A 12 A Motorfordulatszám Csatlakoz. ért. felv. lead. Súly (tartozékkal együtt, üres víztartály mellett) Méretek, felszerelt üzemi foganty. (HxSZ x M, mm-ben) Zajszint a DIN szerint (a munkahelyre vonatkoztatva) Turbótisztítóval Visszalöket a lándzsán Megrendelési szám quadro 800 TST bar 270 bar 15 l/min 13,5 l/min U/min P1: 7,5 kw P2: 5,5 kw 89 kg 770 x 570 x db 85 db kb. 20 N quadro 1000 TST bar 250 bar 17,5 l/min 15,6 l/min U/min P1: 7,5 kw P2: 5,5 kw 89 kg 770 x 570 x db 85 db kb. 20 N quadro 1200 TST 400 V/50 Hz 12 A 1400 U/min P1: 7,5 kw P2: 5,5 kw 89 kg 770 x 570 x db 85 db kb. 22 N quadro 1000 TS bar 250 bar 17,5 l/min 15,6 l/min 2505 *1 Minimális vízmennyiség, amelyet el kell vezetni a készülékhez! (2-8 bar előnyomás) *2 A víztartály megkerülésével közvetlen beszívás lehetséges! (lásd a 5. oldalt!) 2 16 l bar 200 bar 21 l/min 19 l/min l max. 70 C-ig max. 70 C-ig 60 C-ig 2,5 m nem 10 m 400 V/50 Hz 12 A 1400 U/min P1: 7,5 kw P2: 5,5 kw 82 kg 770 x 570 x db 85 db kb. 20 N quadro 1200 TS 60 C-ig 2,5 m nem 10 m 400 V/50 Hz 12 A 1400 U/min P1: 7,5 kw P2: 5,5 kw 82 kg 770 x 570 x db 85 db kb. 22 N A számértékek megengedett eltérése +/- 5 % a VDMA egységlap szerint.

3 Leírás Tisztelt ügyfelünk! Gratulálunk az új, beépített úszószelep-házzal rendelkező nagynyomású tisztítógép megvásárlásához és köszönjük a vásárlást! A gép használatának megkönnyítése céljából a következő oldalakon bemutatjuk a készüléket. A tisztítógép professzionális segítőtárs minden tisztítási munkánál, így pl. - homlokzatok - járdalapok - teraszok - bármilyen jármű - istállók - gépek stb. - tartályok - csatornák Tartalomjegyzék Oldalt Műszaki adotak...2 Felépítés és Funkcionális szerkezeti elemek...4 Víz-rendszer...5 Tisztító- és ápolószer rendszer...5 Acélcső és mosópisztollyal...5 Nagynyomású tömlővezeték és mosóegység...6 Nyomásszabályozó és biztonsági szelep...6 Késleltetett motorlekapcsolás...7 Biztonsági lekapcsolás...7 Felállítás / Telepítési hely...7 Elektromos csatlakoztatás...8 Rögzítőfék...9 Rövid üzemeltetési útmutató...9 Ezt vásároltuk...10 A készülék szerelése és felszerelése...11 Üzembe helyezés...12 Külső beszívások...13 A tisztítószer felszívása...14 Üzemen kívül helyezés / Fagyvédelem...14 Biztonsági útmutató Ez tilos!...15 További kombinálási lehetőség...18 A kisesbb javításokat...20 Alkatrészjegyzék...22 Általános előírások...39 Vizsgálati jelentés...40 Egységességi nyilatkozat

4 Leírás V / 50 Hz 6 3 Felépítés A KRÄNZLE quadro 800 TST, 1000 TST és 1200 TST típusú nagynyomású tisztítógépek hordozható berendezések, melyek tömlődobbal és 20 m ipari tömlővel vannak felszerelve. A KRÄNZLE quadro 1000 TS és 1200 TS nagynyomású tisztítógépek hordozható berendezések, tömlődob nélkül, de 10 m ipari tömlővel. A tisztítógép felépítését a séma ábrázolja. Funkcionális szerkezeti elemek 1 Vízcsatalakozás tápvezeték szűrővel 2 Úszószelep-ház fedél 3 Nagynyomású szivattyú 4 Manométer glicerintöltéssel 5 Nyomásszabályozó szelep biztonsági szelep 4 6 Tisztítószer-szelep 7 Nagynyomású tömlő 8 Mosópisztoly 9 Cserélhető acélcső turbótisztítóval 10 Cserélhető acélcső síksugaras szórófejjel és szórófej-védővel

5 Leírás Víz-rendszer A vizet nyomás (2 8 bar előnyomás) alatt kell elvezetni a nagynyomású tisztítógéphez. A vízhozzáfolyást az úszószelep-ház szabályozza. Ezután a nagynyomású szivattyú elszívja a vizet az úszószelep-házból és a beállított nyomás alatt elvezeti a biztonsági sugárcsőhöz. A biztonsági sugárcsőn levő szórófej hozza létre a nagynyomású vízsugarat. Tisztító- és ápolószer rendszer A nagynyomású szivattyú egyidejűleg képes tisztító- / ápolószert beszívni és hozzákeverni ezt a nagynyomású vízsugárhoz. Eközben a szivattyú beszívja az adalékanyagot és a beállított nyomással felhordja. A tisztítószer-tömlőt dugja bele a tárolótartályba, majd nyissa ki a tisztítószer-szelepet (6)! A tisztítószer a vízzel együtt a nagynyomású szórófejen lép ki. Csak akkor nyissa ki az adagolószelepet, ha a folyadékban vegyszerszűrő van. A beszívott levegő a szivattyútömítések tönkremeneteléhez vezet!!! Az üzemeltetőnek figyelembe kell venni a környezetvéd., vízvédelmi és a hulladékokra vonatkozó előírásokat! Acélcső mosópisztollyal A mosópisztoly csak akkor üzemel, ha működtetjük a biztonsági kapcsolókart. A kar működtetése nyitja a mosópisztolyt. A folyadék a fúvókához kerül. A fecskendezőnyomás felépül és hamarosan eléri a munkanyomást. Ha elengedjük a kapcsolókart a mosópisztoly záródik, így nem tud kilpéni a folyadék az acélcsőből. A manométernek 0 bar értéket kell mutatnia. A mosópisztoly zárásánál létrejövő nyosmáslöket nyitja a nyomásszabályozó és biztonsági szelepet. A szivattyú bekapcsolt állapotában marad és csökkentett túlnyomással keringteti a folyadékot. A mosópisztoly nyitásánál a nyomásszabályozó és biztonsági szelep zár és a szivattyú a választott munkanyomással szállítja tovább a folyadékot az acélcsőhöz. A mosópisztoly biztonsági berendezés. Csak szakember végezhet rajta javításokat. Alkatrészcserénél csak a gyártó által engedélyezett alkatrészek használhatók. 6 5

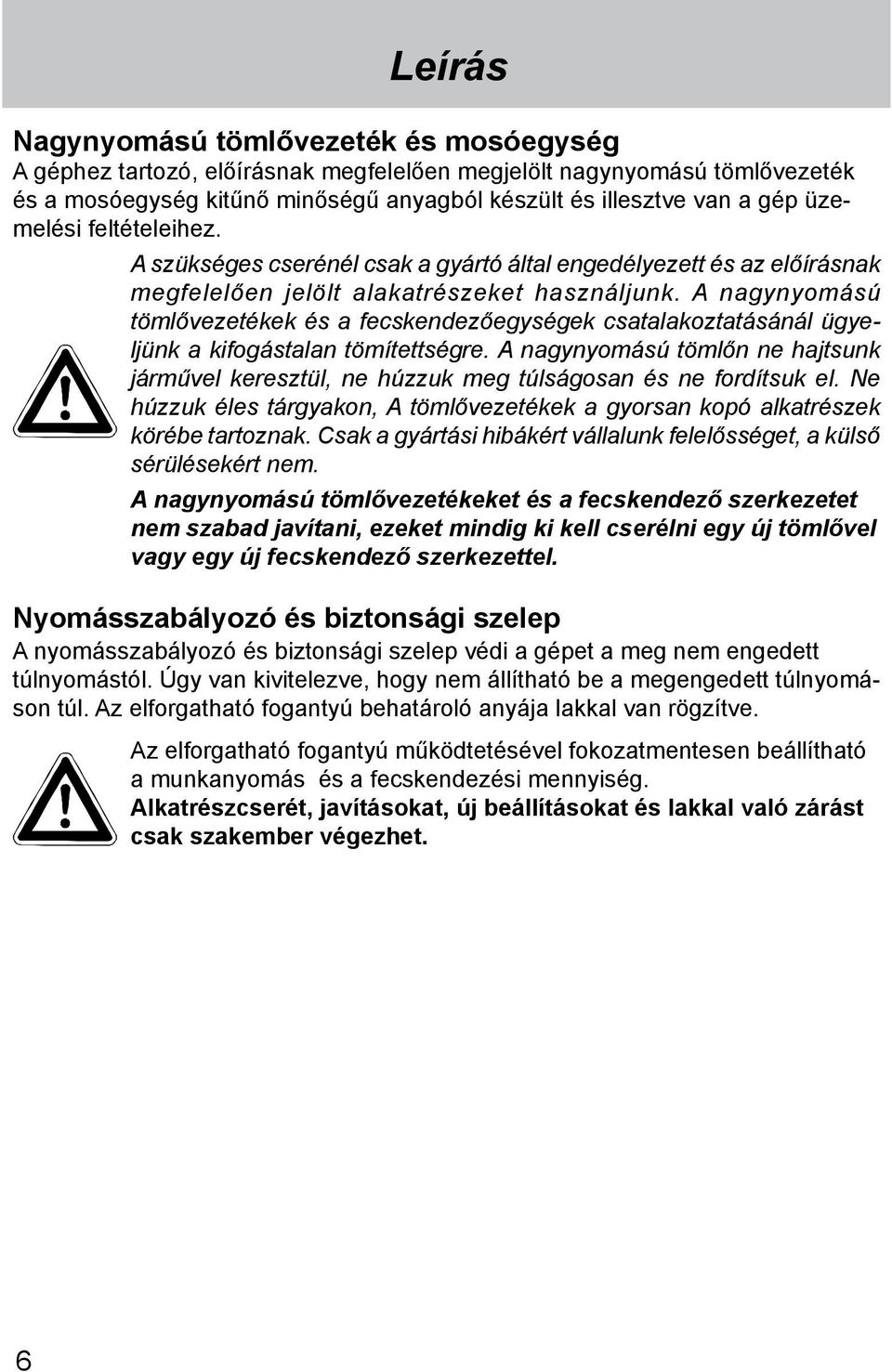

6 Leírás Nagynyomású tömlővezeték és mosóegység A géphez tartozó, előírásnak megfelelően megjelölt nagynyomású tömlővezeték és a mosóegység kitűnő minőségű anyagból készült és illesztve van a gép üzemelési feltételeihez. A szükséges cserénél csak a gyártó által engedélyezett és az előírásnak megfelelően jelölt alakatrészeket használjunk. A nagynyomású tömlővezetékek és a fecskendezőegységek csatalakoztatásánál ügyeljünk a kifogástalan tömítettségre. A nagynyomású tömlőn ne hajtsunk járművel keresztül, ne húzzuk meg túlságosan és ne fordítsuk el. Ne húzzuk éles tárgyakon, A tömlővezetékek a gyorsan kopó alkatrészek körébe tartoznak. Csak a gyártási hibákért vállalunk felelősséget, a külső sérülésekért nem. A nagynyomású tömlővezetékeket és a fecskendező szerkezetet nem szabad javítani, ezeket mindig ki kell cserélni egy új tömlővel vagy egy új fecskendező szerkezettel. Nyomásszabályozó és biztonsági szelep A nyomásszabályozó és biztonsági szelep védi a gépet a meg nem engedett túlnyomástól. Úgy van kivitelezve, hogy nem állítható be a megengedett túlnyomáson túl. Az elforgatható fogantyú behatároló anyája lakkal van rögzítve. Az elforgatható fogantyú működtetésével fokozatmentesen beállítható a munkanyomás és a fecskendezési mennyiség. Alkatrészcserét, javításokat, új beállításokat és lakkal való zárást csak szakember végezhet. 6

7 Leírás Késleltetett motorlekapcsolás A motornak a munkától függő gyakori be- és kikapcsolása az ilyen nagyságú készülékeknél az áramhálózat erős megterheléséhez és a készülék belső kapcsolóelemeinek megnövekedett elhasználódásához vezet. Ezért az új KRÄNZLE berendezés motorja csak 30 másodperccel a pisztoly lezárása után kapcsol és áll le. Ha a pisztolyt kinyitják, a gép újra indul. Biztonsági lekapcsolás Ha a készüléket használat után elfelejtijük kikapcsolni vagy ha a mosópisztolyt 20 percig nem működtetjük, akkor a készülék automatikusan lekapcsol és biztonsági állapotba kerül. A főkapcsoló ismételt működtetése újra aktiválja a készüléket. Cserét, vizsgálatot csak a készüléket ismerő üzemeltető végezhet, de ehhez le kell választani a gépet a hálózatról, azaz ki kell húzni a csatlakozódugót. Felállítás Telepítési hely A gépet tilos tűz- és robbanásveszélyes helyiségekben vagy tócsákban felállítani és üzemeltetni! A készüléket nem szabad víz alatt üzemeltetni. A berendezés nem kerülhet a nagynyomású vízsugár ködpermetébe. FIGYELEM! FIGYELEM! Tilos a géppel oldószertartalmú folyadékokat, pl. lakkhigítókat, benzint, olajat vagy hasonló folyadékot felszívatni. Vegyük figyelembe az adalékanyag gyártójának adatait. A gépben található tömítések nem oldószerállóak. A porlasztott oldószerek igen gyúlékonyak, robbanékonyak és mérgezőek. A 60 C-os vízzel való üzemnél magas hőmérsékletek lépnek fel. Ne fogjuk meg a készüléket védőkesztyű nélkül. 7

8 Leírás 400 V / 50 Hz Elektromos csatlakoztatás A gépet csatlakozókábellel és hálózati csatlakozóval szállítják. A hálózati csatlakozót egy előírásnak megfelelően szerelt, védővezetőcsatlakozással és 30 ma FI-hibaáram védőkapcsolóval rendelkező dugaszolóaljzatba kell dugni. A dugaszolóaljzatot hálózatoldalról 16 A értékű lomha biztosítóval kell biztosítani. KRÄNZLE quadro = 400 Volt / 50 Hz (forgásirány közömbös) Meghosszabbító vezeték használatánál a vezeték rendelkezzen védővezetővel, mely előírásnak megfelelően csatlakoztatva van a dugaszoló csatlakozóra. A meghosszabbító zsinór vezetőjének keresztmetszete legyen legalább 1,5 négyzetmilliméter. A dugaszoló csatlakozók legyenek fröccsenővíztől védett kivitelűek és ne feküdjenek a nedves talajon. FIGYELEM! A túl hosszú meghosszabbító kábel feszültségcsökkenést és ezáltal üzemzavarokat. A vezetékdob használatánál a vezetéket mindíg teljesen le kell tekerni. 8

9 Leírás Rögzítőfék A fék nyitva A fék zárva Rövid üzemeltetési útmutató 1. A nagynyomású tömlőt össze kell kötni a szórópisztollyal. 2. A szívóoldalon létrehozzuk a vízcsatlakozást. 3. A készüléket csatlakoztatjuk a hálózatra (400 Volt háromfázisú áram). 4. Bekapcsoljuk a készüléket és elkezdjük a mosási műveletet. 5. A mosási művelet befejezése után a készüléken levő főkapcsolót nullaállásba kell állítani, és a pisztoly nyitásával le kell venni a nyomást a nagynyomású tömlőben. Ezután oldhatjuk a nagynyomású tömlőt. - Csak tiszta vizet használjunk! - Védjük a fagytól! FIGYELEM! Vegyük figyelembe a vízszolgáltató előírásait. Az úszószelep-házon keresztül a berendezést gond nélkül minden ivóvízvezetékre rá lehet csatlakoztatni. 9

10 R Ezt vásároltuk: 1. Turbótisztító Szórófej-védővel ellátott permetező lándzsa és nagynyomású szórófej 25 o - os síksugárral 2. Mosópisztoly Starlet fogantyúval csavarzattal nyomásszabályozóval 3. KRÄNZLE - Nagynyomású tisztítógép quadro 800 TST, 1000 TST és quadro 1200 TST tömlődobbal quadro 1000 TS és quadro 1200 TS tömlődob nélkül 4. Üzemeltetési útmutató 5. Nagynyomású tömlő 20 m NW 8 tömlődobon 6. Forgattyú a tömlődobhoz 8. Vízbemeneti részek (szűrő már beszerelve) 10

11 A készülék szerelése és felszerelése Csavarja ki a csavart a tömlődob hajtótengelyéből! Csomagolja ki a forgatókart és tegye rá a hatszögre! Majd a csavarral ismét rögzítse a forgatókart! Az olajszint ellenőrzéséhez oldjuk az zárócsavart és kivesszük a olajszintmérő pálcát. Az olajszintnek a két jelölés között kell lennie! A nagynyomású tisztítógép menethelyzetének eléréséhez lépjünk a billenőtámaszra és húzzuk magunk felé a készüléket. 11

12 1. Olajszint ellenőrzése A szivattyúban kétféle módon lehet ellenőrizni az olajszintet: a) Az olajnak láthatónak kell lenni a kémlelő ablakban b) Az olajszintnek az olajmérő pálcán levő két jelölés között kell lennie. Üzembe helyezés a b 2. A nagynyomású lándzsát vagy a turbótisztítót csatlakoztatjuk a pisztolyra. 3. A nagynyomású tömlőt hurokmentesen tekerje le és kösse össze a kézi pisztollyal és a szivattyúval. Max. 20 m nagynyomású tömlőt lehet használni. 4. Nagynyomású tömlö a keszüléktöl a lándszáig 12

13 Üzembe helyezés 5. A tisztítógépet hidegvizes vagy max. 60 o C-os melegvizes vízvezetékre kell rácsatlakoztatni (lásd a 2. oldalt!). A tömlő keresztmetszete legyen legalább ¾ = 16 mm (szabad átmenet). Az 1. számmal jelölt szűrő legyen mindíg tiszta. A szűrő tisztaságát minden üzembe helyezés előtt ellőrízzük. 1 FIGYELEM! Ha 60 fokos meleg vízzel dolgozunk, nagy hőmérsékletek lépnek fel. A szivattyúfejet ne fogjuk meg védőkesztyű nélkül! Külső beszívások Ha a nagynyomású tisztításhoz egy külső tartályból kell beszívni a vizet, akkor le kell csavarni a nagynyomású szivattyú és az úszószelep-ház közötti összekötő tömlőt, és a szívótömlőt közvetlenül a szivattyúra kell rákötni. Ügyeljen rá, hogy a víz tiszta A berendezés alsó oldala legyen! A legjobb, ha szívószűrővel ellátott Kränzle szívótömlőt használ. (Megrendelési szám: ) Max. szívómagasság 2,5 m, Max. felszívó hőmérséklet 60 C-ig lásd a 2. oldalon lévő műszaki adatokat. A berendezés alsó oldala 13

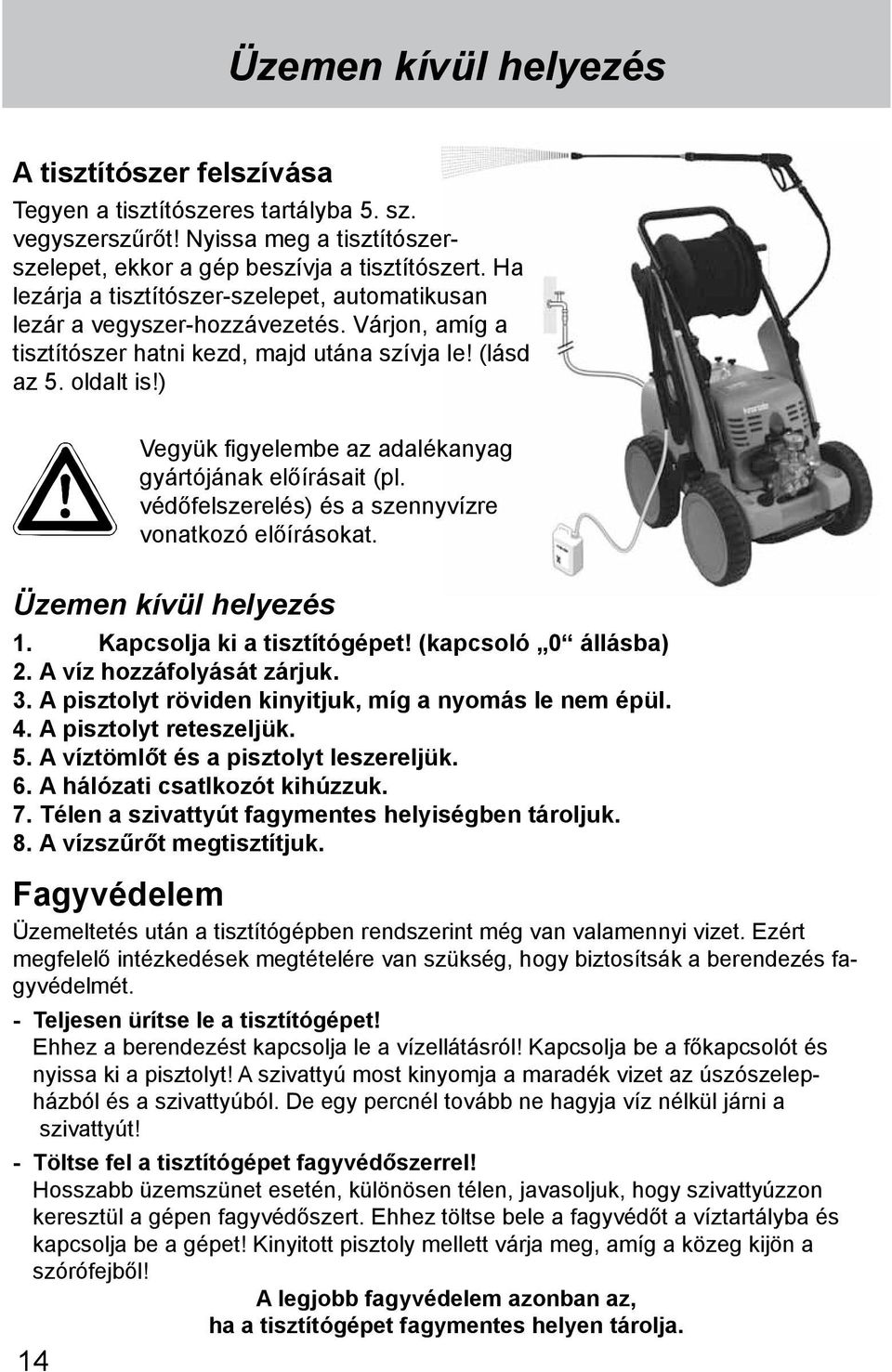

14 Üzemen kívül helyezés A tisztítószer felszívása Tegyen a tisztítószeres tartályba 5. sz. vegyszerszűrőt! Nyissa meg a tisztítószerszelepet, ekkor a gép beszívja a tisztítószert. Ha lezárja a tisztítószer-szelepet, automatikusan lezár a vegyszer-hozzávezetés. Várjon, amíg a tisztítószer hatni kezd, majd utána szívja le! (lásd az 5. oldalt is!) Vegyük figyelembe az adalékanyag gyártójának előírásait (pl. védőfelszerelés) és a szennyvízre vonatkozó előírásokat. Üzemen kívül helyezés 1. Kapcsolja ki a tisztítógépet! (kapcsoló 0 állásba) 2. A víz hozzáfolyását zárjuk. 3. A pisztolyt röviden kinyitjuk, míg a nyomás le nem épül. 4. A pisztolyt reteszeljük. 5. A víztömlőt és a pisztolyt leszereljük. 6. A hálózati csatlkozót kihúzzuk. 7. Télen a szivattyút fagymentes helyiségben tároljuk. 8. A vízszűrőt megtisztítjuk. Fagyvédelem Üzemeltetés után a tisztítógépben rendszerint még van valamennyi vizet. Ezért megfelelő intézkedések megtételére van szükség, hogy biztosítsák a berendezés fagyvédelmét. - Teljesen ürítse le a tisztítógépet! Ehhez a berendezést kapcsolja le a vízellátásról! Kapcsolja be a főkapcsolót és nyissa ki a pisztolyt! A szivattyú most kinyomja a maradék vizet az úszószelepházból és a szivattyúból. De egy percnél tovább ne hagyja víz nélkül járni a szivattyút! - Töltse fel a tisztítógépet fagyvédőszerrel! Hosszabb üzemszünet esetén, különösen télen, javasoljuk, hogy szivattyúzzon keresztül a gépen fagyvédőszert. Ehhez töltse bele a fagyvédőt a víztartályba és kapcsolja be a gépet! Kinyitott pisztoly mellett várja meg, amíg a közeg kijön a szórófejből! A legjobb fagyvédelem azonban az, ha a tisztítógépet fagymentes helyen tárolja. 14

15 Biztonsági útmutató Visszalökés - utalás a 2. oldalon. A biztosító reteszt a pisztolyon minden használat után át kell állítani, hogy megakadályozzuk az akaratlan fecskendezést. 15

16 Ez tilos! A vízsugarat soha ne irányítsuk emberre vagy állatra! Ügyeljünk arra, hogy ne sérüljön meg a kábel. Ne javítsuk szakszerűtlenül! A nagynyomású tömlőt ne húzzuk hurkolva vagy megtörve! Ne húzzuk éles peremeken! 16

17 Ez tilos! Gyermekek nem dolgozhatnak a nagynyomású tisztítógéppel! A gépet ne mossuk le nagy nyomással vagy vízsugárral! A gépet ne mossuk le nagy nyomással vagy vízsugárral! 17

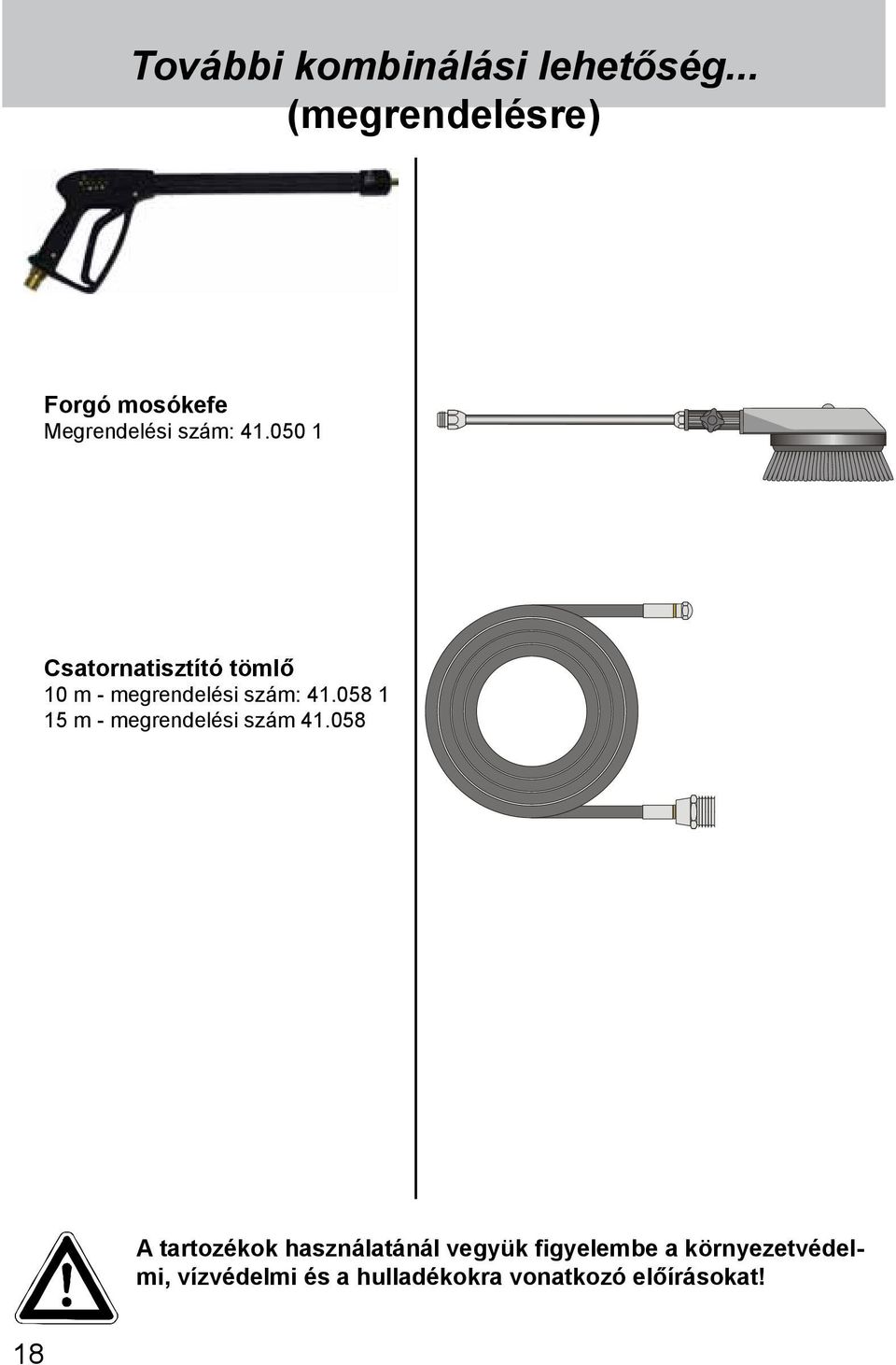

18 További kombinálási lehetőség... (megrendelésre) Forgó mosókefe Megrendelési szám: Csatornatisztító tömlő 10 m - megrendelési szám: m - megrendelési szám A tartozékok használatánál vegyük figyelembe a környezetvédelmi, vízvédelmi és a hulladékokra vonatkozó előírásokat! 18

19 ...más KRÄNZLE-tartozékkal Autómosás, üvegek, lakókocsik, csónakok stb. forgó mosókefe 40 cm hosszabbítóval és ST 30 karmantyúval M 22 x 1,5 Csövek, csatornák, lefolyók tisztítása. Csőtisztító tömlő KN-fúvókával és ST 30 karmantyúval M 22 x 1,5 Autók és más sima felületek tisztítása. Kefe ST 30 karmantyúval M 22 x 1,5 Forgó vízsugár erős szennyeződéshez. Turbótisztító 40 cm hosszabbítóval és ST 30 karmantyúval M 22 x 1,5 19

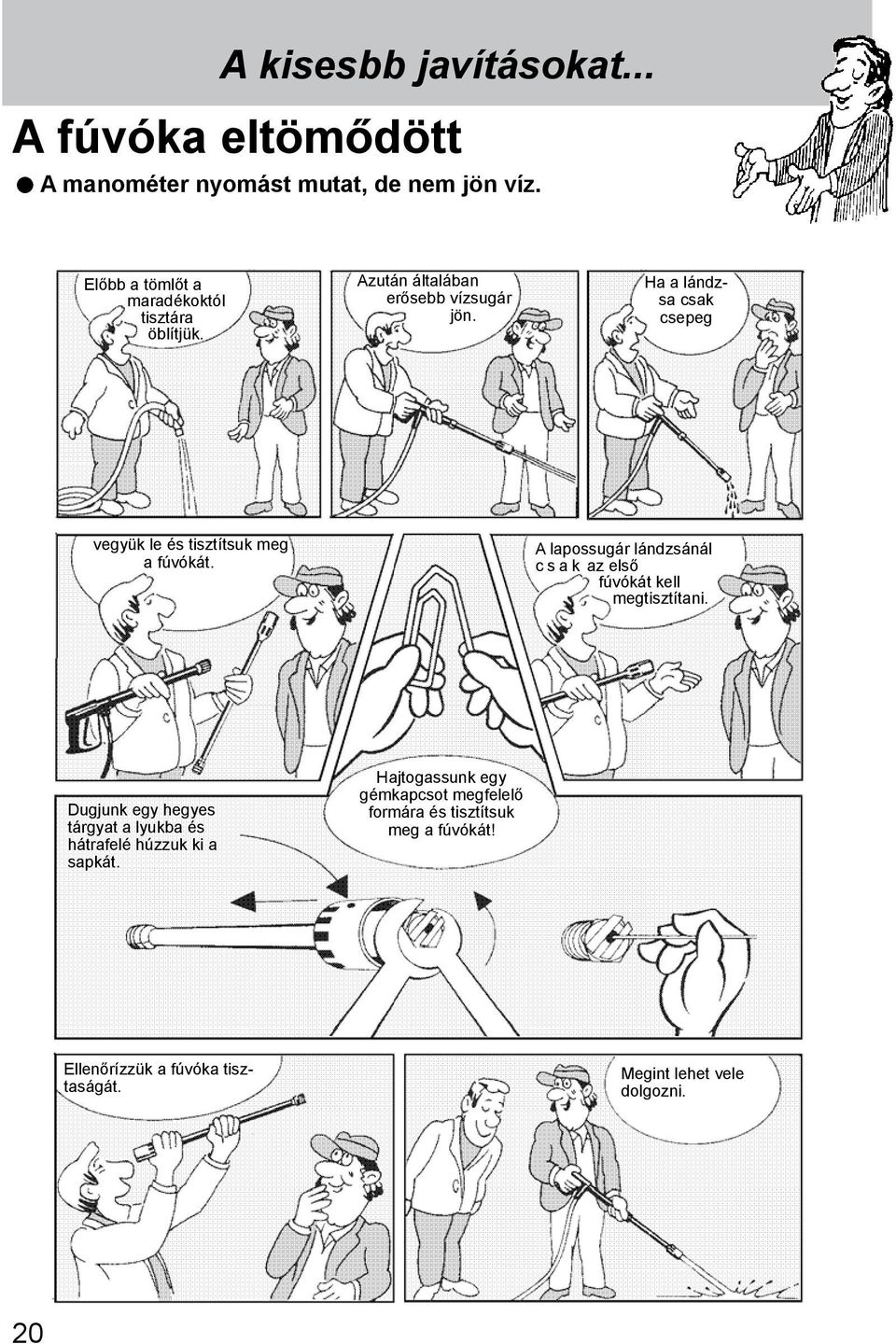

20 A kisesbb javításokat... A fúvóka eltömődött A manométer nyomást mutat, de nem jön víz. Előbb a tömlőt a maradékoktól tisztára öblítjük. Azután általában erősebb vízsugár jön. Ha a lándzsa csak csepeg vegyük le és tisztítsuk meg a fúvókát. A lapossugár lándzsánál c s a k az első fúvókát kell megtisztítani. Dugjunk egy hegyes tárgyat a lyukba és hátrafelé húzzuk ki a sapkát. Hajtogassunk egy gémkapcsot megfelelő formára és tisztítsuk meg a fúvókát! Ellenőrízzük a fúvóka tisztaságát. Megint lehet vele dolgozni. 20

21 ...saját magunk elvégezhetjük A szelepek elszennyeződtek vagy összeragadtak A manométer nem mutat teljes nyomást A nagynyomású törmlő vibrál. A víz lökésszerűen lép ki. A szelepek összeragadhatnak, ha a gépet hosszabb ideig nem használjuk. Ha a szelep eltömődött, a manom. kis nyomást mutat vagy nem mutat nyomást. Vagy a nagynyomású tömlő vibrál. Kivesszük a szelepcsavart, a szelepet és a gumigyűrűt Csillagkulccsal oldjuk a szelepet egy gémkapcsot széthajtunk és eltávolítjuk a szennyeződést a szelepből - a szelepnek belül zárva kell lenni. A gumitömítést hátul erősen rányomjuk, és ezt megismételjük mind a hat szelepnél Ilyen gyorsan megszüntethető a zavar. a szelepcsavart újra meghúzzuk 21

22 22 Komplett gépcsoport

23 quadro 800 TST TST Alkatrészjegyzék KRÄNZLE quadro 800 TST TST Komplett gépcsoport Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 24 Elastic-Stop-Mutter M Netzanschlusskabel 8 m Schlauchtrommel kpl Chemiesaugschlauch (Gewebe) mit Filter Gewebeschlauch 0,4m Schlauchklemme Gehäuse Waschmittelventil O-Ring 5 x 1,5 (Viton) O-Ring 28,24 x 2, Regulierkolben Chemieventil Edelstahlfeder 1,8 x 15 x Deckel für Chemieventil Blechschraube 3,5 x Blechschraube 3,5 x Drehgriff Chemieventil mit Blendkappe Lanze mit Flachstrahldüse für 800 TST D Lanze mit Flachstrahldüse für 1000 TST D Lanze mit Flachstrahldüse für 1200 TST D Starlett -Pistole mit Verlängerung Turbo-Killer 04 bei quadro 800 TST Turbo-Killer 055 bei quadro 1000 TST Turbo-Killer 08 bei quadro 1200 TST Hochdruckschlauch 20 m NW O-Ring 13 x 2, Verbindungsschlauch mit Winkel Scheibe 8mm für Rad Gewindestift M6x Rückschlagventil für Chemiesaugschl Chemieventil Kpl. Pos Wasserfilter Motor-Pumpe ohne Elektrik 1.1 für quadro 800 TST für quadro 1000 TST für quadro 1200 TST für quadro 1000 TS für quadro 1200 TS Schubbügel Sterngriffmutter M Stopfen Wasserkasten Lanzenablage Kabelaufwicklung unten Zugentlastung Blechschraube 3,5 x Kunststoffschraube 5,0 x Scheibe 21 DIN Schraube M8x50 DIN Scheibe 8,4 DIN Kabelaufwicklung oben Gummipuffer 25 x Rad Splint 5x28 DIN Radkappe Frontplatte quadro 800 TST Frontplatte quadro 1000 TST Frontplatte quadro 1200 TST Lanzenhalter Blechschraube 3,5x16 DIN Fahrgestell Scheibe 8,4 DIN

24 Rögzítőfék Alkatrészjegyzék KRÄNZLE quadro 800 TST TS Rögzítőfék Poz. Megnevezés db Meg. szám 1 Grundplatte Bremspedal Bremshebel Bremsklotz Stift 6 x Starlock-kappe 8 mm Stift 6 x Distanzring Sechskantschraube M6x Unterlegscheibe DIN125-6,

25 Vízbemenet Alkatrészjegyzék KRÄNZLE quadro 800 TST TS Vízbemenet Poz. Megnevezés db Meg. szám 1 Mutter R3/ Revisionsdeckel Sterngriffmutter M Dichtung für Schwimmerventil Schwimmerventil Gewindestift M6x Einströmschlauch

26 26 Szivattyúmotor

27 quadro 800 TST TS Alkatrészjegyzék KRÄNZLE quadro 800 TST TS Szivattyúmotor Poz. Megnevezés db Meg. szám 1 Stator 112 5,5kW 400V / 50Hz A-Lager Flansch Rotor 112 (400V / 50Hz) Lüfterrad für BG Lüfterhaube BG V-Seal Flachdichtung Kegelrollenlager Öldichtung 35 x 47 x Passfeder 8 x 7 x Kugellager Z Innensechskantschraube M 6 x Schraube M 4 x Schelle für Lüfterrad Schraube M 4 x Erdungsschraube kpl Schalter 14,5 A Amazonas Kunststoffschraube 4,0 x Bock für Schalter Kunststoffschraube 5,0 x Kunststoffschraube 3,5 x Lüsterklemme 5-pol Schütz 100-C12KN10 3x400V 50/60 Hz Schaltkasten Unterteil Schaltkasten Deckel Steuerplatine Abschaltverz. 400V / 50Hz Klemmrahmen mit Schalterabdichtung Blechschraube 3,5 x PG 16-Verschraubung Dichtung für Schaltkastendeckel Gegenmutter für PG9-Verschraubung Gegenmutter für PG16-Verschraubung PG 9 - Verschraubung Überstromauslöser 3-polig 11,3-16A Motor kpl. ohne Schalter Schaltkasten kpl. Pos

28 28 Hajtás

29 quadro 800 TST TST Alkatrészjegyzék KRÄNZLE quadro 800 TST TST AQ-szivattyú hajtása Poz. Megnevezés db Meg. szám 1 Ölgehäuse Innensechskantschraube M 8 x Sicherungsscheibe Flachdichtung Öldichtung 20 x 30 x Axial-Zylinderrollenlager AQ-Pumpe Taumelscheibe AQ 9, ,5 bei quadro 800 TST 11.2 Taumelscheibe AQ 10, ,8 bei quadro 1000 TST TS 11.3 Taumelscheibe AQ 12, ,75 bei quadro 1200 TST TS 12 Plungerfeder Federdruckscheibe Plunger 20 mm (lang) Sprengring O-Ring 14 x Flachdichtung Deckel flach für Ölgehäuse Innensechskantschraube M 5 x Ölmessstab AQ Stützscheibe für Plungerfeder O-Ring 13,94 x 2, Ölablassstopfen R 3/ Ölgehäuse AQ kpl. ohne Taumelscheibe Pos. 1, 4-7, 12-17,

30 Unloaderszelep és nyomáskapcsoló 30

31 quadro 800 TST TST Alkatrészjegyzék KRÄNZLE quadro 800 TST TST Unloaderszelep és nyomáskapcsoló Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 55 Stützscheibe Edelstahlfeder Steuerstößel Parbaks 7 mm Stopfen M 10 x 1 (durchgebohrt) Gehäuse Elektroschalter Gummimanschette PG Scheibe PG Verschraubung PG PVC-Kabel 2x 1,0 mm² Blechschraube 2,8 x Deckel Elektroschalter O-Ring 44 x 2, Mikroschalter Zylinderschraube M 4 x Sechskant - Mutter M Druckfeder 1 x 8,6 x Javítási készletek Javítási készlet Nyomáskapcsoló mechanika 1x Poz. 51, 1x Poz. 52, 1x Poz. 53, 3x Poz. 54, 1x Poz. 55, 1x Poz. 56, 1x Poz. 57, 1x Poz. 58, 1x Poz O-Ring 16 x O-Ring 13,94 x 2, O-Ring 11 x 1, Edelstahlsitz Sicherungsring Edelstahlkugel Edelstahlfeder Verschlussschraube Steuerkolben Parbaks 16 mm Parbaks 8 mm Spanstift Kolbenführung spezial Kontermutter M 8 x Ventilfeder rot bei quadro Ventilfeder schwarz bei quadro 1000 und Federdruckscheibe Nadellager Handrad Elastic-Stop-Mutter M 8 x Manometer Bar Aluminium-Dichtring O-Ring 3,3 x 2, Führungsteil Steuerstößel O-Ring 13 x 2, O-Ring 14 x Parbaks 4 mm Nyomáskapcsoló komplett, poz

32 32 Szelepház

33 quadro 800 TST TST Alkatrészjegyzék KRÄNZLE quadro 800 TST TST Integrált szelepház az AQ-szivattyúhoz Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 33 Ausgangsteil für quadro 800, 1000, 1200 TST 33.1 Ausgangsteil M22x1, für quadro 1000, 1200 TS 34 Edelstahlkugel Ø Rückschlagfeder K O-Ring 18 x Wassereingang R3/8 AG Javítási készletek Javítási készlet mandzsetták a következőkből áll: 3x Poz. 13; 6x Poz. 14; 3x Poz. 15; 3x Poz. 16; 3x Poz. 18; 3x Poz. 20; 3x Poz. 23 Javítási készlet madzsetták a sárgaréz részek nélkül a következőkből áll: 3x Poz. 13; 6x Poz. 14; 3x Poz. 15; 3x Poz. 18; 3x Poz. 23 Javítási készlet szelepek a következőkből áll: 6x Poz. 2; 6x Poz. 3; 6x Poz. 4 1 Ventilgehäuse AQ mit integr. UL und Druckschalter 2 O-Ring 18 x Einlaß- / Auslaß- Ventil O-Ring 21 x Ventilstopfen Ventilstopfen mit R 1/4 IG Sicherungsring Innensechskantschraube M 12 x Schlauchnippel R3/8 x Schlauchschelle Chemiesaugschlauch mit Filter Winkel 12L x 12L Gewebemanschette Backring 20 mm O-Ring 31,42 x 2, Leckagering 20 x 36 x 13, Cu-Dichtring 21 x 28 x 1, Gummimanschette Verschlussschraube R 1/ Distanzring mit Abstützung Aluminium-Dichtring bei quadro TS Verschlussstopfen bei quadro TS Druckring 20 mm Zwischenring 20 mm O-Ring 11 x 1, Edelstahlsitz Ø Sprengring Ausgangsteil Pumpe R1/4 x Dichtring 17 x 22 x 1,5 (Kupfer) Stopfen 3/ Dichtstopfen M 10 x Dichtstopfen M 8 x

34 34 Tömlődob

35 quadro 800 TST TST 3333 Alkatrészjegyzék KRÄNZLE quadro 800 TST TST Tömlődob Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 23 Drehgelenk Distanzring O-Ring 6,86 x 1, Anschlussstück O-Ring 6 x 1, Stopfen M 10 x Überwurfmutter O-Ring 9,3 x 2, Verbindungsschlauch Hochdruckschlauch NW 8 20 m Schlauchtrommel kpl ohne HD-Schlauch 1 Seitenschale Schlauchführung Seitenschale Wasserführung Trommel Unterteil Trommel Oberteil Innensechskantschraube M 4 x Lagerklotz mit Bremse Lagerklotz links Klemmstück Kunststoffschraube 5,0 x Antriebswelle Welle Wasserführung Elastic-Stop-Mutter M Handkurbel klappbar Verriegelungsbolzen Scheibe MS 16 x 24 x Wellensicherungsring 22 mm Wellensicherungsring 16 mm Parbaks 16 mm Sicherungsscheibe 6 DIN Schraube M 5 x

36 Starlet II Poz. Megnevezés db Meg. szám 36 1 Ventilkörper mit Handgriff Schutzhülse Abdeckschutz Betätigungshebel grau Sicherungshebel Abschlussschraube M 16 x Stopfen Gewindeführungshülse Ø3 R 1/4 AG Aufsteuerbolzen Ø Stift Lagernadel Edelstahlfeder Edelstahlkugel 8, Edelstahlsitz Ø O-Ring 11 x 1, O-Ring 2,84 x 2, Blechschraube 3,9 x Druckstück Rohr kunststoffumspritzt bds. R 1/4 AG Überwurfmutter ST 30 M22 x 1,5 IG Außen-Sechskant-Nippel R 1/4 IG O-Ring 9,3 x 2, Aluminium-Dichtring O-Ring 15 x 1, Sicherungsring Gleitschuh Ø Düsenschutz Rohr 600 mm; bds. R1/ ST 30 Nippel M 22 x 1,5 / R1/4 m. ISK Flachstrahldüse 2504 (bei quadro 800) 1 D Flachstrahldüse 2505 (bei quadro 1000) 1 D Flachstrahldüse 2507 (bei quadro 1200) 1 D2507 Starlet pisztoly, hosszabbítóval Javításkészlet Starlet II a következőkből áll: 8, 9, 13-16, 24-26

37 Turbótisztító Alkatrészjegyzék KRÄNZLE quadro 800 TST TST Turbótisztító Poz. Megnevezés db Meg. szám 11 Sprühkörperschutz Sprühkörper O-Ring 6,88 x 1, Düsensitz Szórófej 045 quadro Szórófej 055 quadro Szórófej 08 quadro Ring Rotor Stabilisator O-Ring 41 x 1, Deckel Deckelschutz Rohr 500 mm lang; bds. R1/ Nippel M22x1,5 x R1/4 IG Turbótisztító 04 kompl. lándzsával Turbótisztító 055 kompl. lándzsával Turbótisztító 08 kompl. lándzsával Javításkészlet turbótisztító Javításkészlet turbótisztító Javításkészlet turbótisztító

38 Kapcsolási rajz Tápvezeték CEE 5x 16 A 400 V / 50 Hz Túláramkioldó 12,0 A Szivattyúmotor 3x 400 V / 50 Hz Be- és kikapcsoló 14,5 Amperes túlterhelésvédelemmel Vezérlőlap tanszformátorral 400 V / 50 Hz Nyomáskapcsoló 38

39 Vizsgálatok A folyadéksugárzók irányelevei szerint a folyadéksugárzókat szükség esetén, de legalább 12 hónaponként szakemberrel meg kell vizsgáltatni a gép további veszélymentes üzemeltethetősége szempontjából. A vizsgálat eredményét írásban kell rögzíteni. A vizsgálati jegyzőkönyv tetszés szerint formában készíthető. Balesetvédelem Általános előírások A gép úgy van kivitelezve, hogy rendeltetésszerű használatnál nem fordulhat elő baleset. A kezelőszemélyzet figyelmét fel kell hívni arra, hogy a nagynyomású sugár vagy a forró géprészek balesetet okozhatnak. A folyadéksugárzókra vonatkozó irányeleveket be kell tartani (úgy mint a 15. és 17. oldalon). Minden üzembe helyezés előtt ellenőrízni kell az olajmérő pálcával az (lásd az 11 oldalt is!) olajszintet (ügyeljünk a vízszintes helyzetre) Olajcsere: Az 1. olajcsere kb. 50 üzemóra után történjen, azután pedig évente vagy 1000 üzemóra után. Ha az olaj elszürkül vagy fehéres árnyalatúvá válik, minden esetben ki kell cserélni az olajat az Ön nagynyomású szivattyújában. Nyissa ki a gyűjtőtálca felett az olajleeresztő csavart a berendezés alsó oldalán! Állítsa a berendezést vízszintbe, hogy az egész olaj kifolyjon! Az olajat fel kell fogni egy tartályban, majd előírásszerűen gondoskodni kell az elhelyezéséről. Új olaj: 1,0 liter motorolaj: 10/W60 SAE félszintetikus olaj 39

40 Vizsgálati jelentés KRÄNZLE nagynyomású tisztítógép A nagynyomású tisztítóberendezéseket minden 12 hónapban ellenőriztetni kell egy szakemberrel! Készülékszám: Készüléktípus: Ellenőrízni kell: 1. Biztonsági szerkezeteket a) manométer b) biztonsági szelep (nyomásszabályozás) c) üzemi nyomás lekapcsolási nyomás (max. 10 százalékkal az üzemi nyomás felett) e) alulnyomás zárt pisztolynál 2. Általános állapotot a) nagynyomású tömlő b) vezeték, csatalakozó, kapcsoló (VDE) c) mosópisztoly, fecskendező-tartozék d) motor e) olajszint Az üzemeltetési útmutató utalásai részei a felülvizsgálatnak A felülvizsgálat eredménye: Dátum: Hiányosság megszüntetve: bélyegző és aláírás Kivonat a szakmai egyesület főszövetségének a folyadéksugárzókra (ZH 1/406) vonatkozó rányeleveiből: Vizsgálat: A folyadéksugárzókat szükség esetén, de legalább 12 hónaponként szakembernek meg kell vizsgálni a gép további veszélymentes üzemeltethetősége szempontjából. A gyártó vagy a szállító utalásait figyelembe kell venni. Az üzemelés alól kivont gépeknél a vizsgálat időpontja kitolható a következő üzembe heylyezésig. Az olaj- és gáztüzelésű készülékeknél szükséges lehet pl. a szövetségi imisszióvédelmi törvény szerinti vizsgálat, amelyet az üzemeltetőnek a szokásos vizsgálattól függetlenül el kell végeztetnie. A vizsgálati jegyzőkönyv tetszés szerinti formában készülhet. 40

41 Garancia Garancianyilatkozat A garancia kizárólag anyag- és gyártási hibákra vonatkozik, a kopás nem tartozik a garancia hatálya alá. A gépet jelen kezelési utasítás előírásai szerint kell mûködtetni. A kezelési utasítás a garanciális rendelkezések részét képezi. Garancia csak eredeti Kränzle tartozék alkatrészek és eredeti Kränzle pótalkatrészek szakszerű felhasználása esetén van. A magán végfelhasználók számára eladott gépek garanciája 24 hónap, ipari alkalmazás esetén a garancia 12 hónap. Kérjük, hogy a magasnyomású tisztítót garanciális esetben tartozékaival és a vásárlást igazoló számlával együtt vigye vissza a kereskedőhöz, vagy a jogosultsággal rendelkező legközelebbi ügyfélszolgálathoz. Ezek listáját a honlapon is megtalálja. A biztonsági berendezések megváltoztatása, valamint a hőmérséklet- és fordulatszámhatárok túllépése esetén megszûnik mindenfajta garancia. Kisebb feszültség, vízhiány és szennyezett víz esetén úgyszintén. A manométer, a szórófej, a szelepek, a tömítő karmantyúk, a nagynyomású tömlő és a fecskendező szerkezet nagymértékû kopásnak kitett berendezéselemek és ezekre nem tejed ki a garancia. 41

42 42 Jegyzetek

43 Nagynyomású tisztító High-pressure-cleaners Hochdruckreiniger I. Kränzle GmbH Elpke Bielefeld EU-megfelelőségnyilatkozat az alábbi EU-irányelvek értelmében Ezennel kijelentjük, hogy a nagynyomású tisztítógép szerkezete: (műszaki dokumentáció mellékelve ): Kränzle quadro 800 TST TST Kränzle quadro 1000 TS TS Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, Illertissen megfelelnek a következő irányelveknek Gépekre vonatkozó 2006/42/EWG irányelv és a nagynyomású tisztítókra vonatkozó EWG irányelv 2004/108 EWG EMV-irányelv módosításoknak: 2005/88/EK zaj-irányelv, 13. cikkely Nagynyomású vízsugaras gépek 3. melléklet, B rész, 27. bekezdés Hangteljesítményszint mért: garantált: Alkalmazott megfelelőség-értékelési eljárás: Alkalmazott specifikációk és szabványok: 89 db (A) 91 db (A) V melléklet, 2005/88/EK zaj-irányelv EN :2009 EN :2006 EN / A2:2008 EN : 2006 EN : 2008 Bielefeld, den (Ügyvezető)

44 R K r ä n z l e v i l á g s z e r t e : M ű s z a k i t ö k é l e t e s s é g a l e g m a g a s a b b s z i n t e n. Megrendelési szám: Utánnyomás csak a Kränzle cég engedélyével i állapot
