1 Üzemeltetési útmutató Nagynyomású tisztítógép HD 7/120 HD 10/120 Az üzembe helyezés elõtt olvassa el és vegye figyelembe a biztonsági útmutatásokat! - H -

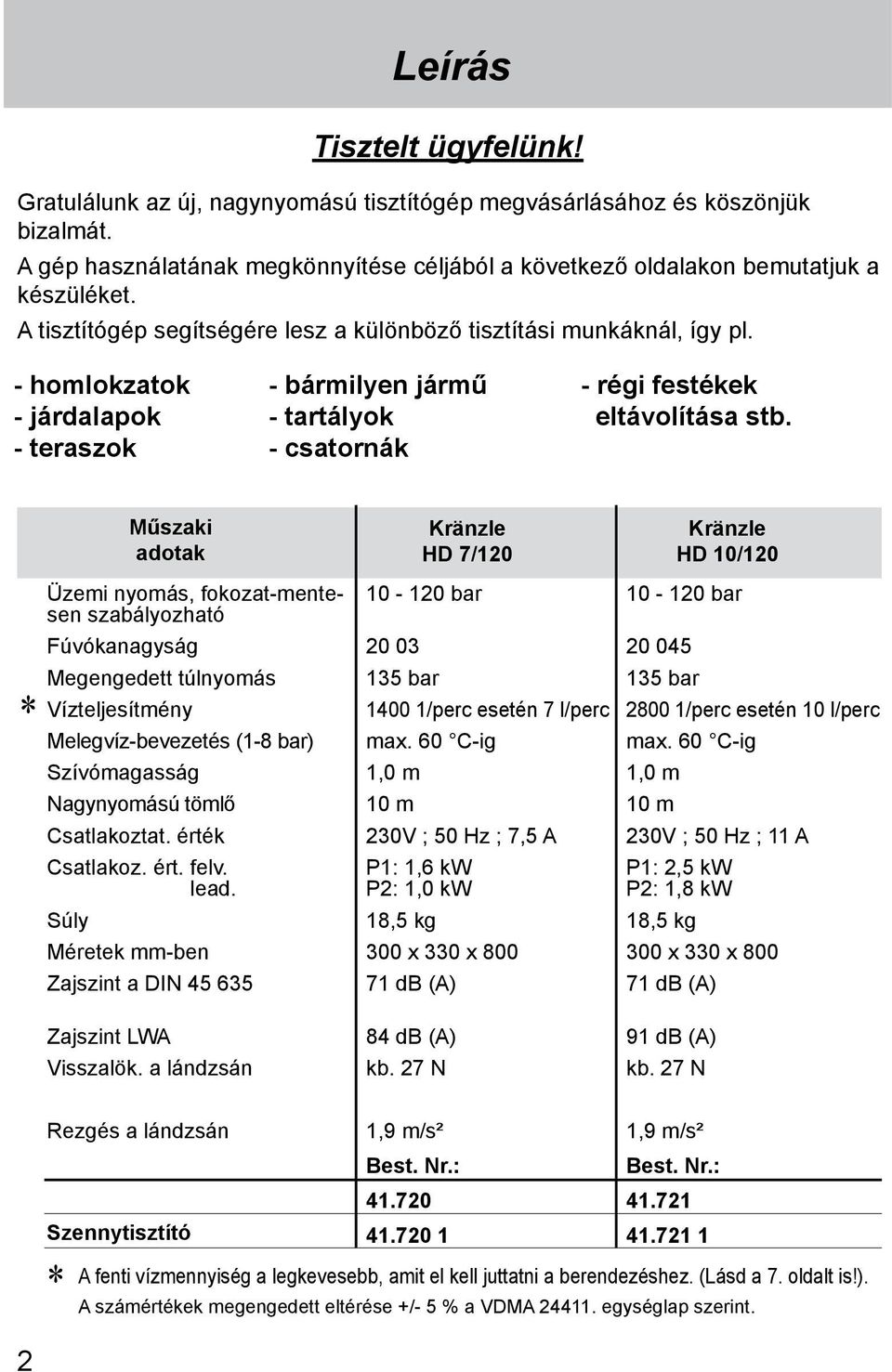

2 Leírás Tisztelt ügyfelünk! Gratulálunk az új, nagynyomású tisztítógép megvásárlásához és köszönjük bizalmát. A gép használatának megkönnyítése céljából a következő oldalakon bemutatjuk a készüléket. A tisztítógép segítségére lesz a különböző tisztítási munkáknál, így pl. - homlokzatok - járdalapok - teraszok - bármilyen jármű - tartályok - csatornák - régi festékek eltávolítása stb. * Műszaki adotak Üzemi nyomás, fokozat-mentesen szabályozható Fúvókanagyság Megengedett túlnyomás Vízteljesítmény Melegvíz-bevezetés (1-8 bar) Szívómagasság Nagynyomású tömlő Csatlakoztat. érték Csatlakoz. ért. felv. lead. Súly Méretek mm-ben Zajszint a DIN Zajszint LWA Visszalök. a lándzsán Kränzle HD 7/ bar bar /perc esetén 7 l/perc max. 60 C-ig 1,0 m 10 m 230V ; 50 Hz ; 7,5 A P1: 1,6 kw P2: 1,0 kw 18,5 kg 300 x 330 x db (A) 84 db (A) kb. 27 N Kränzle HD 10/ bar bar /perc esetén 10 l/perc max. 60 C-ig 1,0 m 10 m 230V ; 50 Hz ; 11 A P1: 2,5 kw P2: 1,8 kw 18,5 kg 300 x 330 x db (A) 91 db (A) kb. 27 N Rezgés a lándzsán Szennytisztító * 1,9 m/s² 1,9 m/s² Best. Nr.: Best. Nr.: A fenti vízmennyiség a legkevesebb, amit el kell juttatni a berendezéshez. (Lásd a 7. oldalt is!). A számértékek megengedett eltérése +/- 5 % a VDMA egységlap szerint. 2
3 Leírás Wasser V Csatlakozási elv A KRÄNZLE HD7/120 + HD10/120 - típusú nagynyomású tisztítók hordozható gépek. A tisztítógép felépítését a séma ábrázolja. Funkcionális szerkezeti elemek 1 Vízcsatalakozás tápvezeték szűrővel 2 Szívótömlő szűrőkosárral (külön tartozék) megr. sz, Nagynyomású szivattyú 4 Manométer glicerintöltéssel 5 Nyomásszabályozó szelep biztonsági szelep 6 Nagynyomású tömlő 7 Mosópisztoly 8 Cserélhető acélcső nagynyomású fúvókával 9 Visszafolyás-gátló (lásd a 8. oldalon) 3
4 Leírás Víz- és tisztítórendszer / Ápolószer rendszer A víz nyomás alatt hozzávezethető a nagynyomású szivattyúhoz vagy közvetlenül felszívható egy nyomás alatt nem álló tartályból. Ezután a vizet a nagynyomású szivattyú nyomás alatt a biztonsági acélcsőbe továbbítja. A biztonsági acélcső fúvókája képzi a nagynyomású vízsugarat. Acélcső mosópisztollyal A mosópisztoly csak akkor üzemel, ha működtetjük a biztonsági kapcsolókart. A kar működtetése nyitja a mosópisztolyt. A folyadék a fúvókához kerül. A fecskendezőnyomás felépül és hamarosan eléri a munkanyomást. Ha elengedjük a kapcsolókart a mosópisztoly záródik, így nem tud kilpéni a folyadék az acélcsőből. A mosópisztoly zárásánál létrejövő nyosmáslöket nyitja a nyomásszabályozó és biztonsági szelepet. A szivattyú bekapcsolt állapotában marad és csökkentett túlnyomással keringteti a folyadékot. A mosópisztoly nyitásánál a nyomásszabályozó és biztonsági szelep zár és a szivattyú a választott munkanyomással szállítja tovább a folyadékot az acélcsőhöz. A mosópisztoly biztonsági berendezés. Csak szakember végezhet rajta javításokat. Alkatrészcserénél csak a gyártó által engedélyezett alkatrészek használhatók. Nyomásszabályozó és biztonsági szelep A nyomásszabályozó és biztonsági szelep védi a gépet a meg nem engedett túlnyomástól. Úgy van kivitelezve, hogy nem állítható be a megengedett túlnyomáson túl. Az elforgatható fogantyú behatároló anyája lakkal van rögzítve. (Lásd a 22. oldalt: A tömlő vagy a pisztoly szivárgásának kiküszöbölése ) Az elforgatható fogantyú működtetésével fokozatmentesen beállítható a munkanyomás és a fecskendezési mennyiség. Alkatrészcserét, javításokat, új beállításokat és lakkal való zárást csak szakember végezhet. 4
5 Leírás Motorvédő kapcsoló A szivattyúmotort motorvédő kapcsoló védi a túlterheléstől. Túlterhelésnél a motorvédő kapcsoló lekapcsolja a motort. Ha a kapcsoló ismételten lekapcsolja a motort, meg kell szüntetni a zavar okát. Alkatrészcserét és ellenőrzési munkákat csak szakember végezhet. Utalás a 2. oldalon Felállítás Telepítési hely FIGYELEM! Cserét, vizsgálatot csak a készüléket ismerő üzemeltető végezhet, de ehhez le kell választani a gépet a hálózatról, azaz ki kell húzni a csatlakozódugót. A gépet tilos tűz- és robbanásveszélyes helyiségekben vagy tócsákban felállítani és üzemeltetni! A készüléket nem szabad víz alatt üzemeltetni. Tilos a géppel oldószertartalmú folyadékokat, pl. lakkhigítókat, benzint, olajat vagy hasonló folyadékot felszívatni. Vegyük figyelembe az adalékanyag gyártójának adatait. A gépben található tömítések nem oldószerállóak. A porlasztott oldószerek igen gyúlékonyak, robbanékonyak és mérgezőek. FIGYELEM! A 60 C-os vízzel való üzemnél magas hőmérsékletek lépnek fel. Ne fogjuk meg a készüléket védőkesztyű nélkül. 5

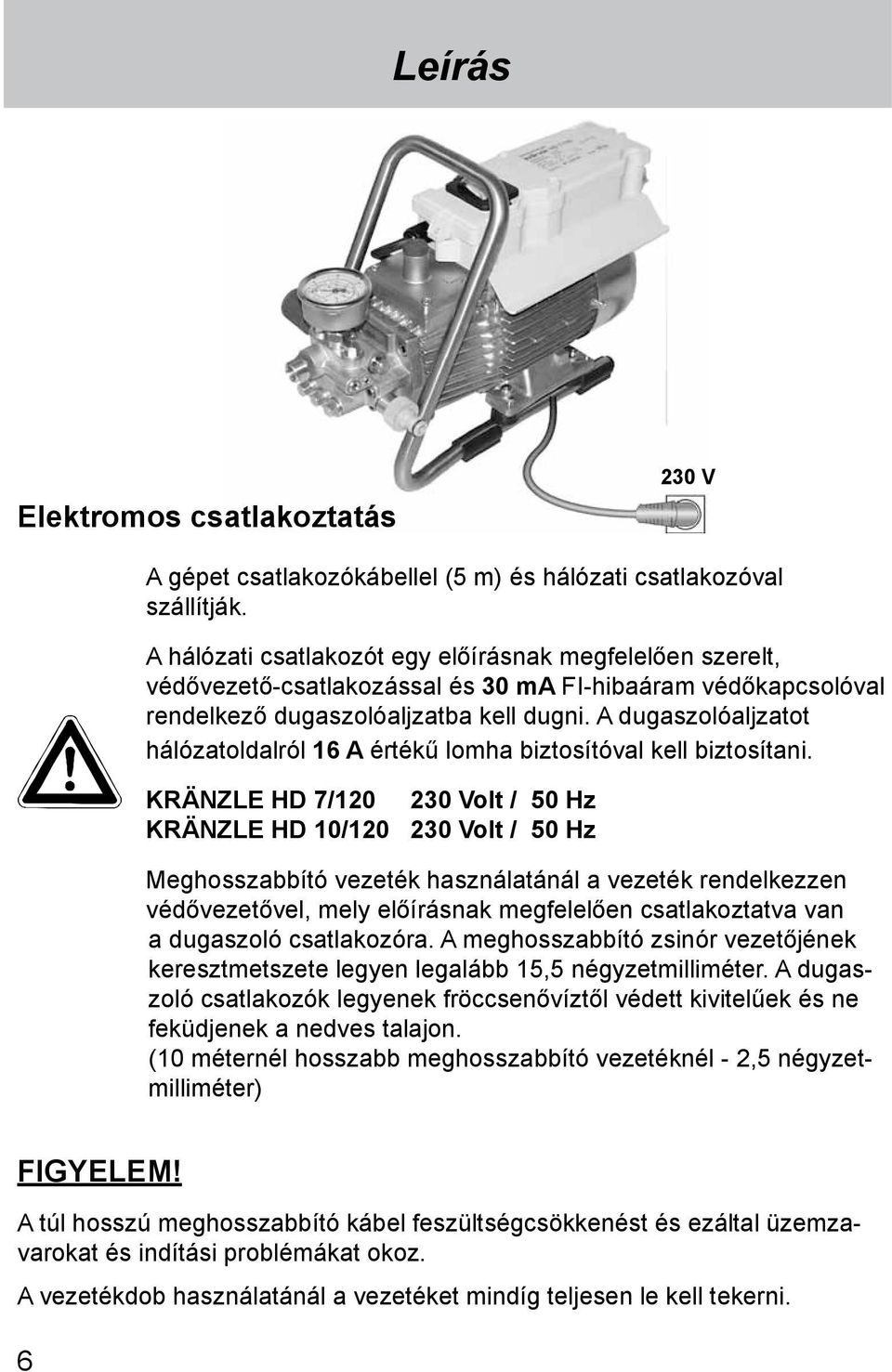

6 Leírás Elektromos csatlakoztatás 230 V A gépet csatlakozókábellel (5 m) és hálózati csatlakozóval szállítják. A hálózati csatlakozót egy előírásnak megfelelően szerelt, védővezető-csatlakozással és 30 ma FI-hibaáram védőkapcsolóval rendelkező dugaszolóaljzatba kell dugni. A dugaszolóaljzatot hálózatoldalról 16 A értékű lomha biztosítóval kell biztosítani. KRÄNZLE HD 7/ Volt / 50 Hz KRÄNZLE HD 10/ Volt / 50 Hz Meghosszabbító vezeték használatánál a vezeték rendelkezzen védővezetővel, mely előírásnak megfelelően csatlakoztatva van a dugaszoló csatlakozóra. A meghosszabbító zsinór vezetőjének keresztmetszete legyen legalább 15,5 négyzetmilliméter. A dugaszoló csatlakozók legyenek fröccsenővíztől védett kivitelűek és ne feküdjenek a nedves talajon. (10 méternél hosszabb meghosszabbító vezetéknél - 2,5 négyzetmilliméter) FIGYELEM! A túl hosszú meghosszabbító kábel feszültségcsökkenést és ezáltal üzemzavarokat és indítási problémákat okoz. A vezetékdob használatánál a vezetéket mindíg teljesen le kell tekerni. 6

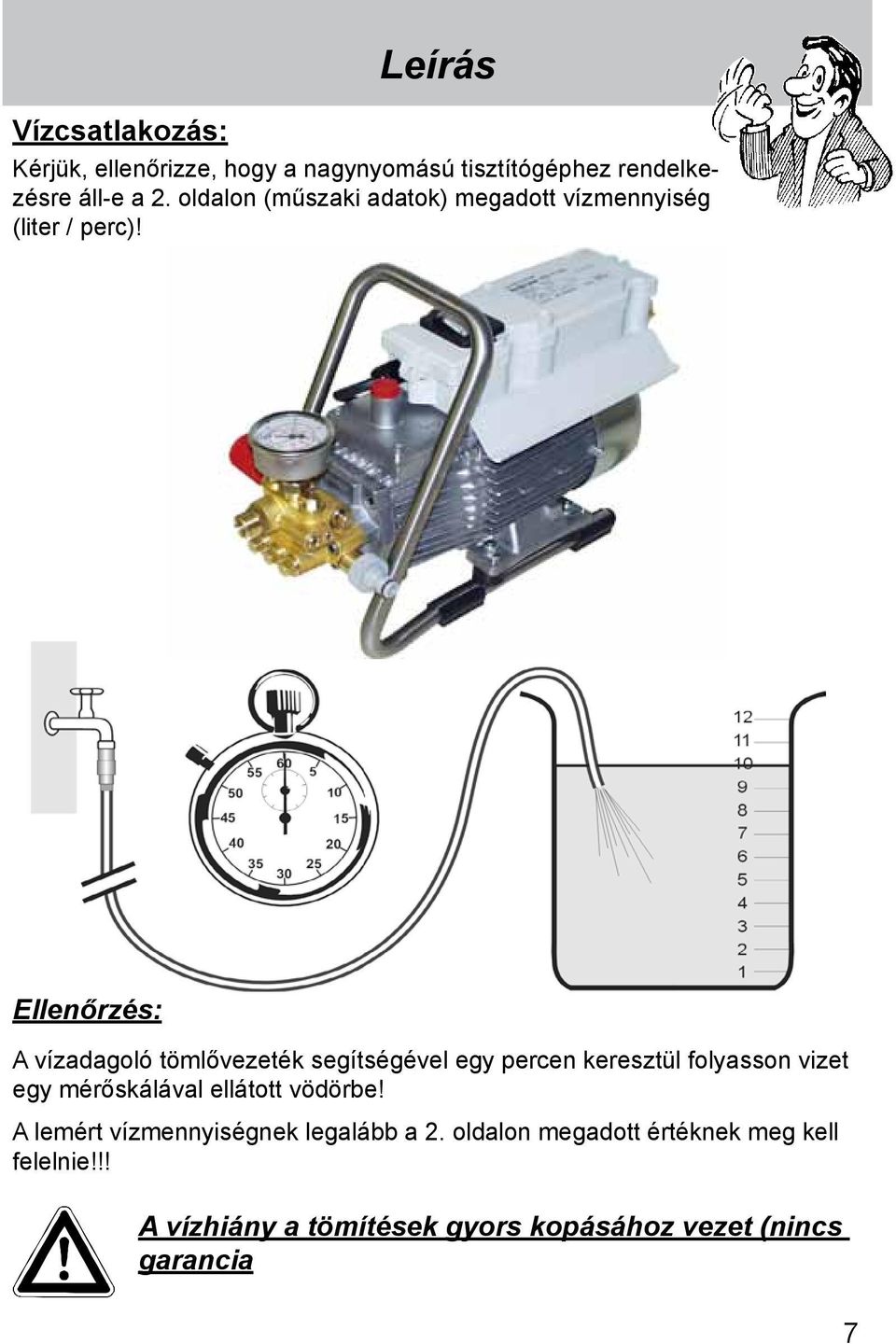

7 Vízcsatlakozás: Leírás Kérjük, ellenőrizze, hogy a nagynyomású tisztítógéphez rendelkezésre áll-e a 2. oldalon (műszaki adatok) megadott vízmennyiség (liter / perc)! Ellenőrzés: A vízadagoló tömlővezeték segítségével egy percen keresztül folyasson vizet egy mérőskálával ellátott vödörbe! A lemért vízmennyiségnek legalább a 2. oldalon megadott értéknek meg kell felelnie!!! A vízhiány a tömítések gyors kopásához vezet (nincs garancia 7
8 Leírás Rövid üzemeltetési útmutató: A készüléket csak vízszintes helyzetében üzemeltessük. 1. A nagynyomású tömlőt a fecskendezőpisztolyra a készülékre erősítjük. 2. A szívóoldalon létrehozzuk a vízcsatlakozást. 3. A készüléket légtelenítjük (a fecskendezőpisztolyt többször nyitjuk és zárjuk). 4. A készüléket csatlakoztatjuk a hálózatra 5. Bekapcsoljuk a készüléket és elkezdjük a mosási műveletet. 6. A mosási művelet befejeztével a szívattyút teljesen kiürítjük (a motort szívó- és nyomótömlő nélkül kb. 20 másodpercre bekapcsoljuk). Ezután oldhatjuk a nagynyomású tömlőt. - Csak tiszta vizet használjunk! - Védjük a fagytól! FIGYELEM! Vegyük figyelembe a vízszolgáltató előírásait. A EN szerint nem szabad a gépet közvetlenül az ivóvízhálózatra csatlakoztatnunk. A DWGW (Német Gáz- és Vízipari Szövetség) rövid időre engedélyezi az ívóvízhálózatra való csatlakoztatást, ha a tápvezetékbe be van építve egy csőszellőzővel ellátott visszafolyásgátló (Kränzle megrendel. szám: ). A EN szerint szabad kiömlés esetén az ivóvízellátásra való közvetett csatlakoztatás is engedélyezve van, pl. egy úszószeleppel ellátott tartály használatával. A nem ivóvízellátásra szolgáló vízhálózatra való közvetett csatlakoztatás meg van engedve. Nagynyomású tömlővezeték és mosóegység A géphez tartozó, előírásnak megfelelően megjelölt nagynyomású tömlővezeték és a mosóegység kitűnő minőségű anyagból készült és illesztve van a gép üzemelési feltételeihez. (Tömlőhossz: max. 20 m.) A szükséges cserénél csak a gyártó által engedélyezett és az előírásnak megfelelően jelölt alkatrészeket használja! A nagynyomású tömlővezetékek és a fecskendező egységek csatlakoztatásánál ügyeljen a kifogástalan (nincs szivárgás) tömítettségre. A nagynyomású tömlőn ne hajtson keresztül járművel, ne húzza meg túlságosan és ne fordítsa el! Ne húzza át éles tárgyakon, éleken, mert megsérül és megszűnik a garanciánk. 8
9 Biztonsági útmutató Visszalökés - utalás a 2. oldalon. A biztosító reteszt a pisztolyon minden használat után át kell állítani, hogy megakadályozzuk az Feltétlenül rakjuk fel az alvázmosó lándzsát. Az alvázmosó lándzsánál arra kell ügyelnünk, hogy az ívelt mosólándzsáknál, pl. a számú U-lándzsánál a visszalökésben forgatónyomaték jön létre. (Forgatónyomaték 26 Nm) 9

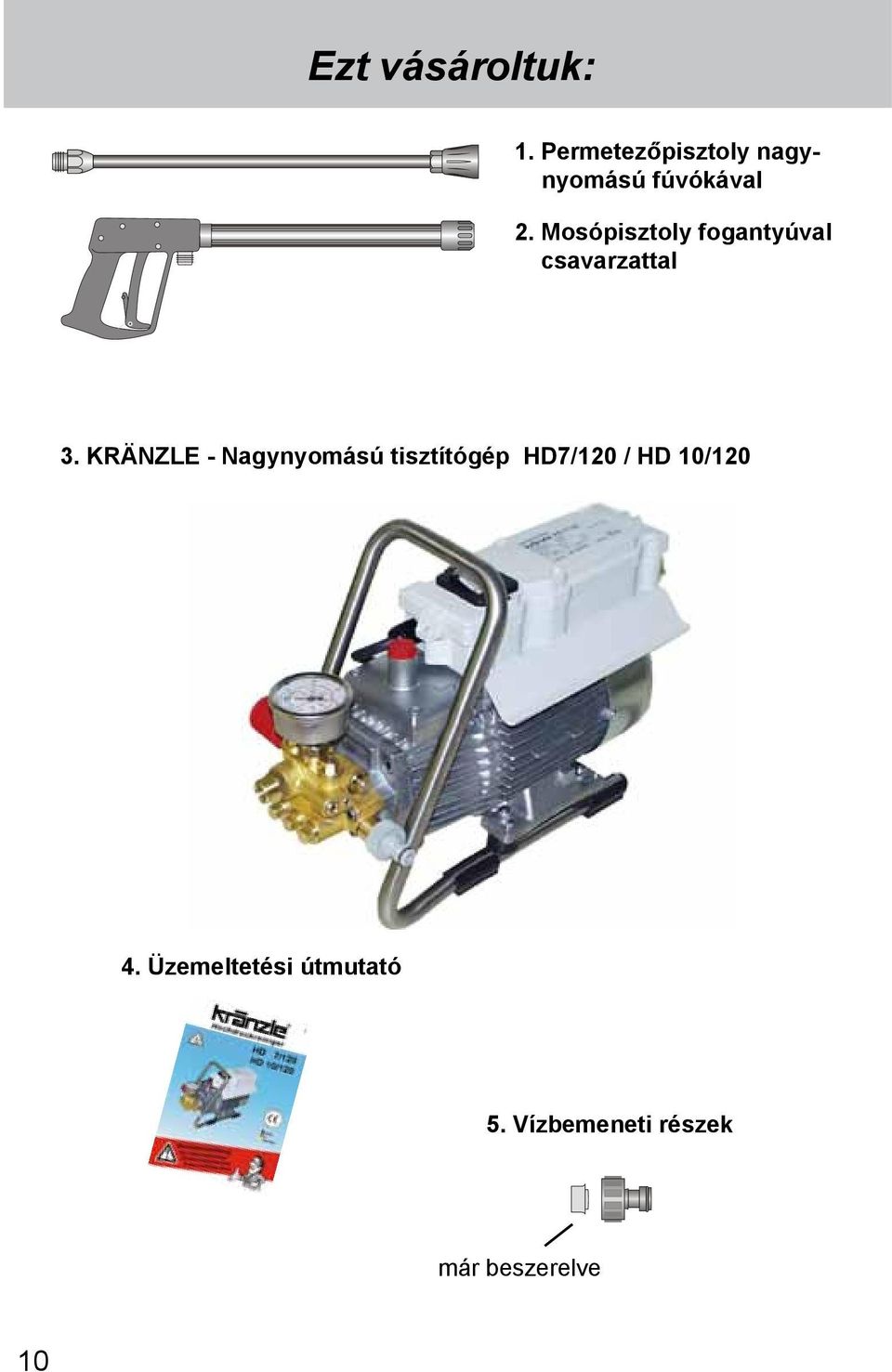

10 Ezt vásároltuk: 1. Permetezőpisztoly nagynyomású fúvókával 2. Mosópisztoly fogantyúval csavarzattal 3. KRÄNZLE - Nagynyomású tisztítógép HD7/120 / HD 10/ Üzemeltetési útmutató 5. Vízbemeneti részek már beszerelve 10
11 Üzembe helyezés 1. Ellenőrizze az olajszintet Az ellenőrző ablakban láthatónak kell lenni az olajnak 2. A nagynyomásű tömlőt a pisztolyra csatlakoztatjuk. 3. A nagynyomású tömlőt hurokmentesen tekerje le és kösse össze a kézi pisztollyal és a szivattyúval! Meghos-szabbításnál max. 20 m-es nagynyomású tömlőt használjon vagy 2 db 10 m-est, tömlőcsatlakozásokkal! Nagynyomású tömlö a keszüléktöl a lándszáig 11
12 Üzembe helyezés 4. A gépet tetszés szerint a hideg vízű vagy max 60 C-os forró vízű nyomóvízvezetékre csatlakoztatjuk (lásd a 2. oldalt). A külső szívásnál ügyeljünk a tiszta vízre. A tömlő keresztmetszete legyen legalább 1/2 = 12,7 mm (szabad átmenet). Az 1. számmal jelölt szűrő legyen mindíg tiszta. GYELEM! A szűrő tisztaságát minden üzembe helyezés előtt ellőrízzük. Ha 60 fokos meleg vízzel dolgozunk, nagy hőmérsékletek lépnek fel. A szivattyúfejet ne fogjuk meg védőkesztyű nélkül! 5. Max. szívómagasság 1,0 m lásd a 2. oldalon lévő műszaki adatokat. Víz 12
13 Nyomásszabályozás A kézikerék elforgatásával. A max. nyomás szilárdan be van állítva. Üzembe helyezés Üzemen kívül helyezés: 1. A készüléket kikapcsoljuk. 2. A víz hozzáfolyását zárjuk. 3. A pisztolyt röviden kinyitjuk, míg a nyomás le nem épül. 4. A pisztolyt reteszeljük. 5. A víztömlőt és a pisztolyt leszereljük. 6. A szivattyút kiürítjük: a motort kb. 20 mp-re bekapcsoljuk. 7. A hálózati csatlkozót kihúzzuk. 8. Télen a szivattyút fagymentes helyiségben tároljuk. 9. A vízszűrőt megtisztítjuk. 13
14 Ez tilos! Gyermekek nem dolgozhatnak a nagynyomású tisztítógéppel! A gépet ne mossuk le nagy nyomással vagy vízsugárral! A gépet ne mossuk le nagy nyomással vagy vízsugárral! 14
15 Ez tilos! A vízsugarat soha ne irányítsuk emberre vagy állatra! Ügyeljünk arra, hogy ne sérüljön meg a kábel. Ne javítsuk szakszerűtlenül. (A hibás vagy sérült kábelt azonnal ki kell cserélni! A készüléket nem szabad üzembe helyezni!) A nagynyomású tömlőt ne húzzuk hurkolva vagy megtörve! Ne húzzuk éles peremeken! 15
16 További kombinálási lehetőség... Forgó mosókefe Megrendelési szám: Csatornatisztító tömlő 10 m - megrendelési szám: m - megrendelési szám: Alvázmosó lándzsa Megrendelési szám Homokszóró Megrendelési szám Lapos kefe Megrendelési szám Szennytisztító 03 (HD 7/120) Megrendelési szám Szennytisztító 045 (HD 10/120) Megrendelési szám A tartozékok használatánál vegyük figyelembe a környezetvédelmi, vízvédelmi és a hulladékokra vonatkozó előírásokat!
17 ... más KRÄNZLE-tartozékkal Autómosás, üvegek, lakókocsik, csónakok stb. forgó mosókefe 40 cm hosszabbítóval és ST 30 karmantyúval M 22 x 15 Csövek, csatornák, lefolyók tisztítása. Csőtisztító tömlő KN-fúvókával és ST 30 karmantyúval M 22 x 1,5 Autók, teherautók, munkagépek alvázának tisztítása. 90 cm hosszú lándzsa nagynyomású fúvókával és ST 30 karmantyúval M 22 x 1,5 A ládzsának a mosásnál fel kell feküdnie a talajra (padlóra). Festékmaradványok, rozsdák, homlokzatok leveretése. Homokszóró injektor szívólándzsával és 3 m PVC-tömlővel, ST 30 karamantyúval A homokszóró injektor használatánál viseljünk édőruhát! A szóróanyagnál együk figyelembe a gyártó útmutatóját! Autók és más sima felületek tisztítása. Kefe ST 30 karmantyúval M 22 x 1,5 Forgó vízsugár erős szennyeződéshez. Szennytisztító 40 cm hosszabbítóval és ST 30 karmantyúval M 22 x 1,5 17
18 A kisesbb javításokat... A szelepek elszennyeződtek vagy összeragadtak! A manométer nem mutat teljes nyomást A nagynyomású törmlő vibrál. A víz lökésszerűen lép ki. A szelepek összeragadhatnak, ha a gépet hosszabb ideig nem használjuk. Ha a szelep eltömődött, a manom. kis nyomást mutat vagy nem mutat nyomást. Vagy a nagnyomású tömlő vibrál. Kivesszük a szelepcsavart, a szelepet és a gumigyűrűt Csillagkulccsal oldjuk a szelepet, egy gémkapcsot széthajtunk és eltávolítjuk a szennyeződést a szelepből - a szelepnek belül zárva kell lenni. A gumitömítést hátul erősen rányomjuk, és ezt megismételjük mind a hat szelepnél! Ilyen gyorsan megszüntethető a zavar. 18 a szelepcsavart ujra meghúzzuk!

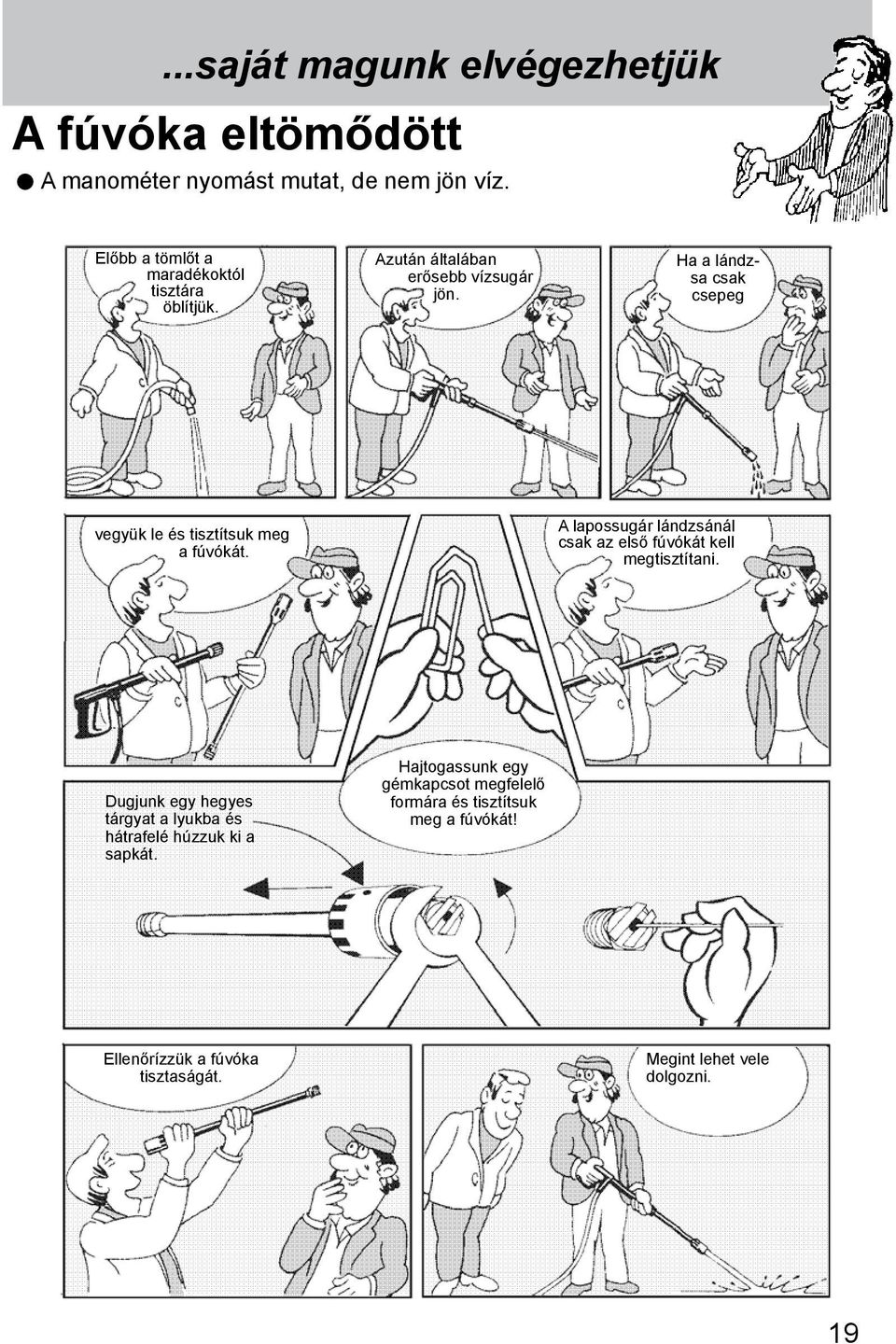

19 ...saját magunk elvégezhetjük A fúvóka eltömődött A manométer nyomást mutat, de nem jön víz. Előbb a tömlőt a maradékoktól tisztára öblítjük. Azután általában erősebb vízsugár jön. Ha a lándzsa csak csepeg vegyük le és tisztítsuk meg a fúvókát. A lapossugár lándzsánál csak az első fúvókát kell megtisztítani. Dugjunk egy hegyes tárgyat a lyukba és hátrafelé húzzuk ki a sapkát. Hajtogassunk egy gémkapcsot megfelelő formára és tisztítsuk meg a fúvókát! Ellenőrízzük a fúvóka tisztaságát. Megint lehet vele dolgozni. 19
20 A kisebb javításokat saját magunk elvégezhetjük A tömlő vagy a pisztoly szivárgásának kiküszöbölése A pisztoly elzárása után a manométer teljes nyomást mutat! A nyomásszabályozó folyamatosan be- és kikapcsol! Ha a manométer teljes nyomást jelez. Húzza ki a hálózati csatlakozót! Először vegye le a tömlőt! Nyomja a pisztolyt a nyomás lecsökkenéséig!!! Azután egy villáskulccsal csavarja le a szivattyúkimenetet! Tisztítsa meg a visszacsapó testet vagy cserélje ki az O-gyűrűt! A nyomásveszteség révén a nyomásszabályozó állandóan be- és kikapcsol! Ezen a 3 helyen folyhat ki víz. Ellenőrizze a tömítéseket, szükség esetén cserélje ki az O-gyűrűket vagy ellenőriztesse a pisztolyt a kereskedővel! Ilyen gyorsan elhárítható a zavar! 20 Mindig cserélje ki az O-gyűrűt a lándzsán vagy a nagynyomású tömlőn! A tömlőt, a pisztolyt és a lándzsát újra csavarja össze!
21 Pisztoly lándzsával Poz. Megnevezés db Meg. szám 1 Pistolenschale re+li Schraube 3,5 x O-Ring 9,3 x 2, Düsenschutz M12x Rohr 400 mm; bds. M12x ST 30 Nippel M 22 x 1,5 / R1/4 m. ISK Flachstrahldüse 028 (bei HD 7/120) 1 M Flachstrahldüse 042 (bei HD 10/120) 1 M Aluminium-Dichtring M2000-Pistole kpl Lándzsa, 028 HD (nagynyomású) szórófejjel kompl M20028 Lándzsa, 042 HD (nagynyomású) szórófejjel kompl M
22 22 Komplett gépcsoport
23 HD 7/120 / HD 10/120 Alkatrészjegyzék KRÄNZLE HD 7/120 / HD 10/120 Komplett gépcsoport Poz. Megnevezés db Meg. szám 2 Tragbügel Gummiprofilleiste Senkschraube M6x Gummipuffer 30 x Scheibe 8, Mutter DIN985 M M2000-Pistole kpl Lanze mit Flachstrahldüse 028 (HD 7/120) M Lanze mit Flachstrahldüse 042 (HD 10/120) M Schmutzkiller 028 kpl. mit Lanze (HD 7/120) Schmutzkiller 042 kpl. mit Lanze (HD 10/120) O-Ring 9,3 x 2, HD-Schlauch NW 6 10 m 210 bar
24 24 Motor
25 KRÄNZLE HD 7/120 / HD 10/120 Alkatrészjegyzék KRÄNZLE HD 7/120 / HD 10/120 Motor Poz. Megnevezés db Meg. szám 1 Ölgehäuse mit Dichtung, Deckel Öldichtung, Schulterlager Stator (HD 7/120) Stator (HD 10/120) Motorwelle mit Rotor (HD 7/120) Motorwelle mit Rotor (HD 10/120) Passfeder 6 x 6 x Motor-Lager B-Seite Z-Lager Motor-Lager A-Seite Schulterl Schelle für Lüfterrad Öldichtung 25 x 35 x Lüfterrad Lüfterhaube Flachdichtung Lüsterklemme 3-pol Schaltkasten Schalter 8,5 A (HD 7/120) Schalter 12 A (HD 10/120) Klemmrahmen mit Schalterabdichtung 16 Kabelverschraubung PG 11 mit Knicks Gegenmutter PG Kondensator 40 µf Netzkabel für 230V / 50/60Hz Blechschraube 3,5 x 9, Blechschraube 2,9 x Innensechskantschr. M 5 x Innensechskantschr. M 5 x Erdungsschraube kpl Deckel für Schaltkasten Dichtung für Deckel Kunststoffschraube 5,0 x Blechschraube 3,9 x 9, Motor kpl. für HD 7/ Motor kpl. für HD 10/ Schaltkasten kpl. für HD 7/ Schaltkasten kpl. für HD 10/
26 26 Hajtóműrész
27 KRÄNZLE HD 7/120 / HD 10/120 Alkatrészjegyzék KRÄNZLE HD 7/120 / HD 10/120 Hajtóműrész Poz. Megnevezés db Meg. szám 1 Gehäuseplatte Öldichtung 14 x 24 x O-Ring 83 x Plungerfeder Federdruckscheibe 14 mm Plunger 14 mm Sprengring 14 mm Taumelscheibe 12,5 (HD 7/120) ,5 8.2 Taumelscheibe 9,5 (HD 10/120) ,5 ( bitte Taumelwinkel mit angeben) 10 Axial-Rillenkugellager 3-teilig Innensechskantschraube M 8 x Ölablassstopfen M18x1,5 mit Magnet O-Ring 12 x Ölschauglas Ölverschlußschraube rot Dichtung Öldeckel Deckel Ölgehäuse Innensechskantschraube M 5 x
28 28 Szelepház
29 KRÄNZLE HD 7/120 / HD 10/120 Alkatrészjegyzék KRÄNZLE HD 7/120 / HD 10/120 Szelepház Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 1 Ventilgehäuse Ventilstopfen Ventilstopfen mit R1/4 IG Ventile (rot) (HD 10/120) Ventile (grün) (HD 7/120) Dichtstopfen M 8 x Dichtstopfen M 10 x O-Ring 12 x O-Ring 11 x 1, Edelstahlsitz Sicherungsring Edelstahlkugel 8,5 mm Edelstahlkugel 10,0 mm Edelstahlfeder Verschlussschraube Steuerkolben 6 mm für AZ Parbaks für Kolben 14 mm Parbaks für Spindel 6 mm MS-Scheibe Kolbenführung 6 mm Mutter M Feder schwarz für AZ-Pumpe Federdruckscheibe Kugellager Handrad M 6 für AZ-Pumpe Mutter M 6 mit SW Kappe für Handrad AZ-Pumpe Manometer Stützring Gewebemanschette 14x24x Backring 14 x O-Ring 26 x Leckagering Manschette 14 x 20 x 4/ Zwischenring mit Abstützung Rückschlagfeder Ausgangsteil für Kugelrückschlagv Verschlusstopfen Aluminium-Dichtring Innensechskantschr. M 8 x Innensechskantschr. M 8 x Dichtring Kupfer Sauganschluss Wasserfilter Gummi Dichtring Steckkupplung O-Ring O-Ring 18 x Parbaks 4 mm O-Ring 13,94 x 2, Dichtstopfen M 8 x Blindverschluss mit Dichtungen Parbaks 7 mm Javításk. szelep (rot) (HD 10/120) x Poz. 4, 12x Poz. 7 Javításk. szelep (grün) (HD 7/120) x Pos. 4, 12x Pos. 7 Javításkészlet mandzsetta x Poz. 28; 3x Poz. 29; 3x Poz. 30, 3x Poz. 32 Szelepház komplett Poz. 1-25; Poz Vezérlődugattyú tömítésekkel Poz. 14; Poz. 15 Vezérlődugattyú kompl. kézikerékkel Poz. 7; Poz
30 Szennytisztító (külön tartozék) Alkatrészjegyzék Szennytisztító Poz. Megnevezés db Meg. szám 1 Sprühkörper O-Ring 6,88 x 1, Düsensitz Düse 028 (HD 7/120) Düse 042 (HD 10/120) Stabilisator O-Ring Sprühstopfen Rohr 400 mm 2x M 12 x ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK Elülső kupak szenytisztítóhoz Hátsó kupak szennytisztítóhoz 03 (HD 7/120) Hátsó kupak szennytisztítóhoz 045 (HD 10/120) Javításkeszlet Szennytisztító a következőkből áll: 1x 2; 3; 4; 5 Javításkeszlet Szennytisztító a következőkből áll: 1x 2; 3; 4; 5 30 Szennytisztító 028 kompl., sugárcsővel Szennytisztító 042 kompl., sugárcsővel
31 Kapcsolási rajz / Garancia Kapcsolási rajz a KRÄNZLE HD 7/120 / HD 10/120 C : 40 µf ws = fehér Kapocsléc Weber-Unimat WT ,5A Túláramkioldó (HD 7/120) 12A Túláramkioldó (HD 10/120) rt = piros schw = fekete bl = kék bn = barna ge/gn = sárga/zöld Motor állórész Garancianyilatkozat A garancia kizárólag anyag- és gyártási hibákra vonatkozik, a kopás nem tartozik a garancia hatálya alá. A gépet jelen kezelési utasítás előírásai szerint kell mûködtetni. A kezelési utasítás a garanciális rendelkezések részét képezi. Garancia csak eredeti Kränzle tartozék alkatrészek és eredeti Kränzle pótalkatrészek szakszerű felhasználása esetén van. A magán végfelhasználók számára eladott gépek garanciája 24 hónap, ipari alkalmazás esetén a garancia 12 hónap. Kérjük, hogy a magasnyomású tisztítót garanciális esetben tartozékaival és a vásárlást igazoló számlával együtt vigye vissza a kereskedőhöz, vagy a jogosultsággal rendelkező legközelebbi ügyfélszolgálathoz. Ezek listáját a honlapon is megtalálja. A biztonsági berendezések megváltoztatása, valamint a hőmérséklet- és fordulatszámhatárok túllépése esetén megszûnik mindenfajta garancia. Kisebb feszültség, vízhiány és szennyezett víz esetén úgyszintén. A manométer, a szórófej, a szelepek, a tömítő karmantyúk, a nagynyomású tömlő és a fecskendező szerkezet nagymértékû kopásnak kitett berendezéselemek és ezekre nem tejed ki a garancia. 31
32 Általános előírások Vizsgálatok A folyadéksugárzók irányelevei szerint a folyadéksugárzókat szükség esetén, de legalább 12 hónaponként szakemberrel meg kell vizsgáltatni a gép további veszélymentes üzemeltethetősége szempontjából. A vizsgálat eredményét írásban kell rögzíteni. A vizsgálati jegyzőkönyv tetszés szerint formában készíthető. Balesetvédelem A gép úgy van kivitelezve, hogy rendeltetésszerű használatnál nem fordulhat elő baleset. A kezelőszemélyzet figyelmét fel kell hívni arra, hogy a nagynyomású sugár vagy a forró géprészek balesetet okozhatnak. A folyadéksugárzókra vonatkozó irányeleveket be kell tartani (úgy mint a 14. és 15. oldalon). Olajcsere: Minden üzembe helyezés előtt ellenőrizni kell az olajmérő pálcával az olajszintet (ügyeljünk a vízszintes helyzetre). Az olajszintnek a kémlelő ablak középvonalában kell lennie. Magas páratartalom és hőmérsékletingadozás esetén kondenzvíz képződhet (az olaj szürke színű); az olajat ekkor ki kell cserélni. Első olajcsere kb. 50 üzemóra után. Ezután a tisztítógép teljes élettartama alatt nincs szükség további olajcserére. Ha szükséges, javításnál, vagy ha az olaj elszürkül, ki kell cserélni az olajat, ekkor egy edény fölött ki kell nyitni a kémlelő ablakot és le kell üríteni a gépet. Az edényben felfogott olajat az előírásnak megfelelően kell ártalmatlanítani. Új olaj: 0,25 l - motorolaj W 15/40. Olajszivárgás Olajszivárgás esetén azonnal fel kell keresni a legközelebbi vevőszolgálatot (kereskedőt). (környezeti károk, hajtómű károsodás). 32
33 R Nagynyomású tisztító Hochdruckreiniger High-pressure-cleaners I. Kränzle GmbH Elpke Bielefeld EU-megfelelőségnyilatkozat az alábbi EU-irányelvek értelmében Ezennel kijelentjük, hogy a nagynyomású tisztítógép szerkezete: (műszaki dokumentáció mellékelve ): Kränzle HD 7/120 Kränzle HD 10/120 Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, Illertissen megfelelnek a következő irányelveknek és a nagynyomású tisztítókra vonatkozó módosításoknak: Gépekre vonatkozó 2006/42/EGK irányelv Elektromágneses összeférhetqségre vonatkozó 2004/108 EGK irányelv 2005/88/EK zaj-irányelv, 13. cikkely Nagynyomású vízsugaras gépek 3. melléklet, B rész, 27. bekezdés Hangteljesítményszint mért: garantált: Alkalmazott megfelelqség-értékelési eljárás: Alkalmazott specifikációk és szabványok: HD 7/120: 81 db (A); HD 10/120: 89 db (A) HD 7/120: 84 db (A); HD 10/120: 91 db (A) V melléklet, 2005/88/EK zaj-irányelv EN :2009 EN :2006 EN :2006 EN :2008 Bielefeld, Kränzle Josef (Ügyvezető) 33
34 34 Jegyzetek
35 Jegyzetek 35
36 R Megrend. szám: Utánnyomás csak a Kränzle cég engedélyével állapot
