1 Üzemeltetési útmutató Nagynyomású tisztítógép Az üzembe helyezés elõtt olvassa el és vegye figyelembe a biztonsági útmutatásokat! - H -

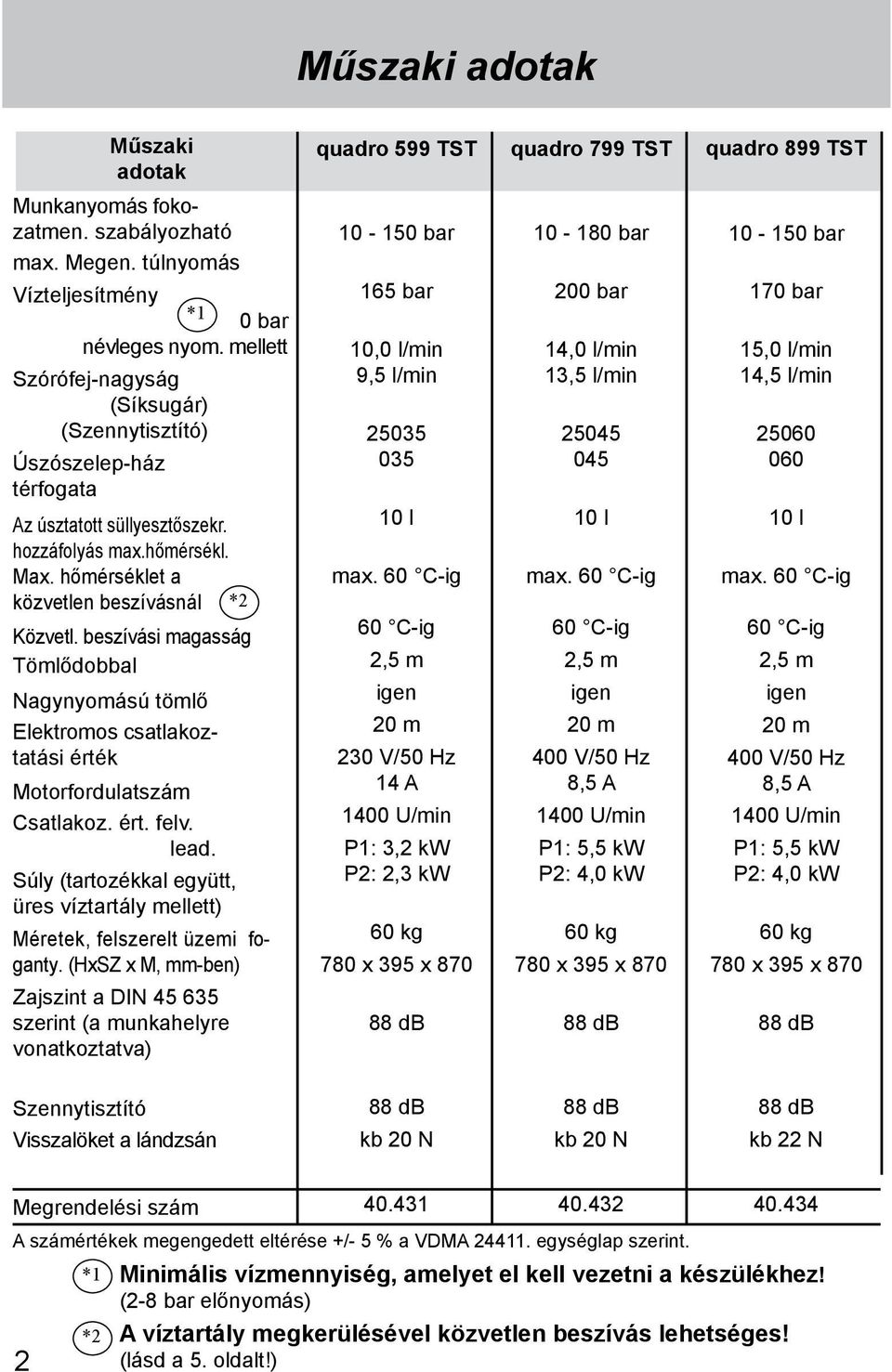

2 Műszaki adotak Műszaki adotak quadro 599 TST quadro 799 TST quadro 899 TST Munkanyomás fokozatmen. szabályozható max. Megen. túlnyomás Vízteljesítmény *1 0 bar névleges nyom. mellett Szórófej-nagyság (Síksugár) (Szennytisztító) Úszószelep-ház térfogata Az úsztatott süllyesztőszekr. hozzáfolyás max.hőmérsékl. Max. hőmérséklet a közvetlen beszívásnál *2 Közvetl. beszívási magasság Tömlődobbal Nagynyomású tömlő Elektromos csatlakoztatási érték Motorfordulatszám Csatlakoz. ért. felv. lead. Súly (tartozékkal együtt, üres víztartály mellett) Méretek, felszerelt üzemi foganty. (HxSZ x M, mm-ben) Zajszint a DIN szerint (a munkahelyre vonatkoztatva) bar 165 bar 10,0 l/min 9,5 l/min l max. 60 C-ig 60 C-ig 2,5 m igen 20 m 230 V/50 Hz 14 A 1400 U/min P1: 3,2 kw P2: 2,3 kw 60 kg 780 x 395 x db bar 200 bar 14,0 l/min 13,5 l/min l max. 60 C-ig 60 C-ig 2,5 m igen 20 m 400 V/50 Hz 8,5 A 1400 U/min P1: 5,5 kw P2: 4,0 kw 60 kg 780 x 395 x db bar 170 bar 15,0 l/min 14,5 l/min l max. 60 C-ig 60 C-ig 2,5 m igen 20 m 400 V/50 Hz 8,5 A 1400 U/min P1: 5,5 kw P2: 4,0 kw 60 kg 780 x 395 x db Szennytisztító Visszalöket a lándzsán 88 db kb 20 N 88 db kb 20 N 88 db kb 22 N Megrendelési szám A számértékek megengedett eltérése +/- 5 % a VDMA egységlap szerint. *1 Minimális vízmennyiség, amelyet el kell vezetni a készülékhez! (2-8 bar előnyomás) *2 A víztartály megkerülésével közvetlen beszívás lehetséges! (lásd a 5. oldalt!) 2

3 Leírás Tisztelt ügyfelünk! Gratulálunk az új, beépített úszószelep-házzal rendelkező nagynyomású tisztítógép megvásárlásához és köszönjük a vásárlást! A gép használatának megkönnyítése céljából a következő oldalakon bemutatjuk a készüléket. A tisztítógép professzionális segítőtárs minden tisztítási munkánál, így pl. - homlokzatok - járdalapok - teraszok - bármilyen jármű - istállók - gépek stb. - tartályok - csatornák Tartalomjegyzék Oldalt Műszaki adotak...2 Felépítés és Funkcionális szerkezeti elemek...4 Víz-rendszer...5 Tisztító- és ápolószer rendszer...5 Acélcső és mosópisztollyal...5 Nagynyomású tömlővezeték és mosóegység...6 Nyomásszabályozó és biztonsági szelep...6 Késleltetett motorlekapcsolás...7 Biztonsági lekapcsolás...7 Felállítás / Telepítési hely...7 Elektromos csatlakoztatás...8 Rögzítőfék...9 Rövid üzemeltetési útmutató...9 Ezt vásároltuk...10 Üzembe helyezés...11 Külső beszívások...13 A tisztítószer felszívása...14 Üzemen kívül helyezés / Fagyvédelem...14 Biztonsági útmutató Ez tilos!...15 További kombinálási lehetőség...18 A kisesbb javításokat...20 Alkatrészjegyzék...22 Kapcsolási rajz...42 Általános előírások / Olajcsere / Garancia...44 Egységességi nyilatkozat...45 Vizsgálati jelentés

4 Leírás quadro V/50Hz quadro 799 quadro V/50Hz Felépítés A KRÄNZLE quadro 599 TST, 799 TST és 899 TST - típusú nagynyomású tisztítógépek hordoz-ható berendezések, melyek tömlődobbal és 20 m ipari tömlővel vannak felszerelve. A tisztítógép felépítését a séma ábrázolja. Funkcionális szerkezeti elemek 1 Vízcsatalakozás tápvezeték szűrővel 2 Úszószelep-ház fedél 3 Nagynyomású szivattyú 4 Manométer glicerintöltéssel 5 Nyomásszabályozó szelep biztonsági szelep 4 6 Tisztítószer-szelep 7 Nagynyomású tömlő 8 Mosópisztoly 9 Cserélhető acélcső síksugaras szórófejjel és szórófej-védővel 10 Cserélhető acélcső Szennytisztító

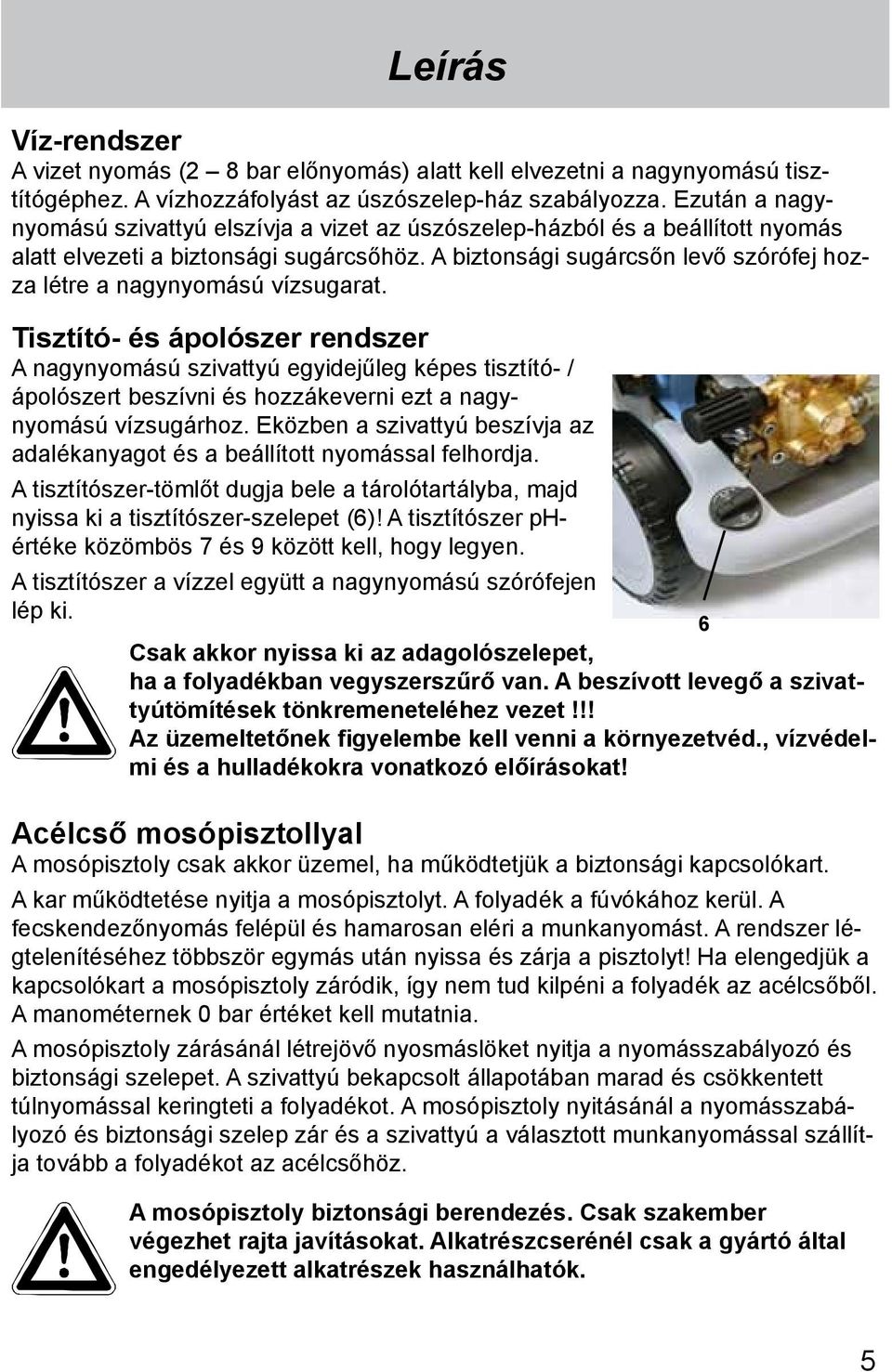

5 Leírás Víz-rendszer A vizet nyomás (2 8 bar előnyomás) alatt kell elvezetni a nagynyomású tisztítógéphez. A vízhozzáfolyást az úszószelep-ház szabályozza. Ezután a nagynyomású szivattyú elszívja a vizet az úszószelep-házból és a beállított nyomás alatt elvezeti a biztonsági sugárcsőhöz. A biztonsági sugárcsőn levő szórófej hozza létre a nagynyomású vízsugarat. Tisztító- és ápolószer rendszer A nagynyomású szivattyú egyidejűleg képes tisztító- / ápolószert beszívni és hozzákeverni ezt a nagynyomású vízsugárhoz. Eközben a szivattyú beszívja az adalékanyagot és a beállított nyomással felhordja. A tisztítószer-tömlőt dugja bele a tárolótartályba, majd nyissa ki a tisztítószer-szelepet (6)! A tisztítószer phértéke közömbös 7 és 9 között kell, hogy legyen. A tisztítószer a vízzel együtt a nagynyomású szórófejen lép ki. 6 Csak akkor nyissa ki az adagolószelepet, ha a folyadékban vegyszerszűrő van. A beszívott levegő a szivattyútömítések tönkremeneteléhez vezet!!! Az üzemeltetőnek figyelembe kell venni a környezetvéd., vízvédelmi és a hulladékokra vonatkozó előírásokat! Acélcső mosópisztollyal A mosópisztoly csak akkor üzemel, ha működtetjük a biztonsági kapcsolókart. A kar működtetése nyitja a mosópisztolyt. A folyadék a fúvókához kerül. A fecskendezőnyomás felépül és hamarosan eléri a munkanyomást. A rendszer légtelenítéséhez többször egymás után nyissa és zárja a pisztolyt! Ha elengedjük a kapcsolókart a mosópisztoly záródik, így nem tud kilpéni a folyadék az acélcsőből. A manométernek 0 bar értéket kell mutatnia. A mosópisztoly zárásánál létrejövő nyosmáslöket nyitja a nyomásszabályozó és biztonsági szelepet. A szivattyú bekapcsolt állapotában marad és csökkentett túlnyomással keringteti a folyadékot. A mosópisztoly nyitásánál a nyomásszabályozó és biztonsági szelep zár és a szivattyú a választott munkanyomással szállítja tovább a folyadékot az acélcsőhöz. A mosópisztoly biztonsági berendezés. Csak szakember végezhet rajta javításokat. Alkatrészcserénél csak a gyártó által engedélyezett alkatrészek használhatók. 5

6 Leírás Nagynyomású tömlővezeték és mosóegység A géphez tartozó, előírásnak megfelelően megjelölt nagynyomású tömlővezeték és a mosóegység kitűnő minőségű anyagból készült és illesztve van a gép üzemelési feltételeihez. A szükséges cserénél csak a gyártó által engedélyezett és az előírásnak megfelelően jelölt alakatrészeket használjunk. A nagynyomású tömlővezetékek és a fecskendezőegységek csatalakoztatásánál ügyeljünk a kifogástalan tömítettségre. A nagynyomású tömlőn ne hajtsunk járművel keresztül, ne húzzuk meg túlságosan és ne fordítsuk el. Ne húzzuk éles tárgyakon, A tömlővezetékek a gyorsan kopó alkatrészek körébe tartoznak. Csak a gyártási hibákért vállalunk felelősséget, a külső sérülésekért nem. A nagynyomású tömlővezetékeket és a fecskendező szerkezetet nem szabad javítani, ezeket mindig ki kell cserélni egy új tömlővel vagy egy új fecskendező szerkezettel. Nyomásszabályozó és biztonsági szelep A nyomásszabályozó és biztonsági szelep védi a gépet a meg nem engedett túlnyomástól. Úgy van kivitelezve, hogy nem állítható be a megengedett túlnyomáson túl. Az elforgatható fogantyú behatároló anyája lakkal van rögzítve. Az elforgatható fogantyú működtetésével fokozatmentesen beállítható a munkanyomás és a fecskendezési mennyiség. Alkatrészcserét, javításokat, új beállításokat és lakkal való zárást csak szakember végezhet. Figyeljen arra, hogy minden csavarkötés nyomásálló legyen! Azonnal ki kell küszöbölni a szivárgás a pisztolyon, a nagynyomású tömlőn vagy a tömlődobon. A szivárgás nagyobb mértékű kopáshoz és késleltetett motorkikapcsoláshoz vezet. Az üzemeltető kötelességei: Az üzemeltetőnek kell gondoskodnia arról, hogy a folyadékszóró minden üzembe helyezése előtt ellenőrizzék a biztonság szempontjából fontos alkatrészek (pl. biztonsági szelepek, nagynyomású tömlő, elektromos vezetékek, szóróberendezések, stb.) kifogástalan állapotát. 6

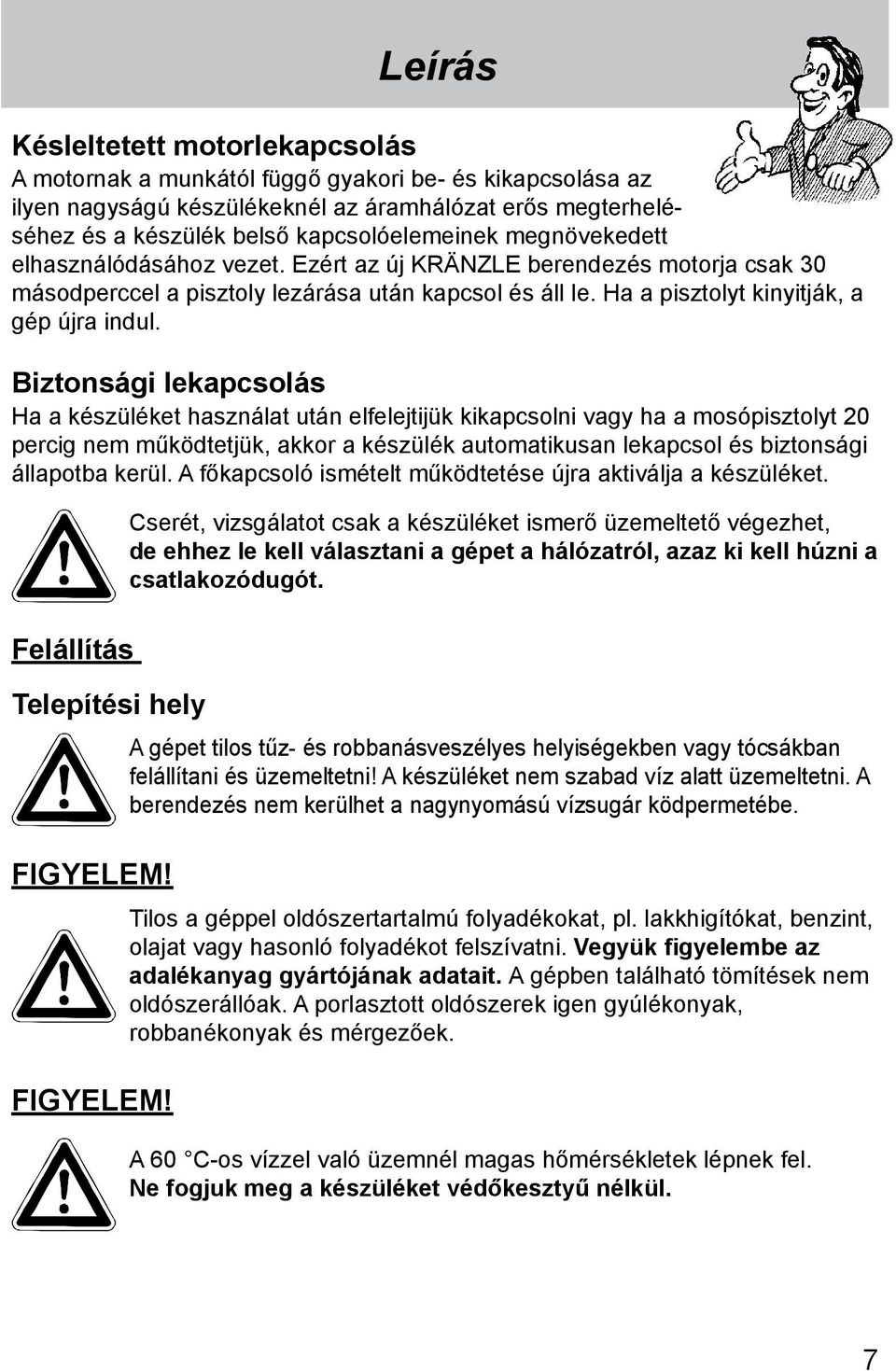

7 Leírás Késleltetett motorlekapcsolás A motornak a munkától függő gyakori be- és kikapcsolása az ilyen nagyságú készülékeknél az áramhálózat erős megterheléséhez és a készülék belső kapcsolóelemeinek megnövekedett elhasználódásához vezet. Ezért az új KRÄNZLE berendezés motorja csak 30 másodperccel a pisztoly lezárása után kapcsol és áll le. Ha a pisztolyt kinyitják, a gép újra indul. Biztonsági lekapcsolás Ha a készüléket használat után elfelejtijük kikapcsolni vagy ha a mosópisztolyt 20 percig nem működtetjük, akkor a készülék automatikusan lekapcsol és biztonsági állapotba kerül. A főkapcsoló ismételt működtetése újra aktiválja a készüléket. Cserét, vizsgálatot csak a készüléket ismerő üzemeltető végezhet, de ehhez le kell választani a gépet a hálózatról, azaz ki kell húzni a csatlakozódugót. Felállítás Telepítési hely A gépet tilos tűz- és robbanásveszélyes helyiségekben vagy tócsákban felállítani és üzemeltetni! A készüléket nem szabad víz alatt üzemeltetni. A berendezés nem kerülhet a nagynyomású vízsugár ködpermetébe. FIGYELEM! FIGYELEM! Tilos a géppel oldószertartalmú folyadékokat, pl. lakkhigítókat, benzint, olajat vagy hasonló folyadékot felszívatni. Vegyük figyelembe az adalékanyag gyártójának adatait. A gépben található tömítések nem oldószerállóak. A porlasztott oldószerek igen gyúlékonyak, robbanékonyak és mérgezőek. A 60 C-os vízzel való üzemnél magas hőmérsékletek lépnek fel. Ne fogjuk meg a készüléket védőkesztyű nélkül. 7

8 Leírás quadro V/50Hz quadro 799 quadro V/50Hz Elektromos csatlakoztatás A gépet csatlakozókábellel és hálózati csatlakozóval szállítják. A hálózati csatlakozót egy előírásnak megfelelően szerelt, védővezetőcsatlakozással és 30 ma FI-hibaáram védőkapcsolóval rendelkező dugaszolóaljzatba kell dugni. A dugaszolóaljzatot hálózatoldalról 16 A értékű lomha biztosítóval kell biztosítani. KRÄNZLE quadro 599 TST = 230 Volt / 50 Hz KRÄNZLE quadro 799 TST = 400 Volt / 50 Hz (forgásirány közömbös) KRÄNZLE quadro 899 TST = 400 Volt / 50 Hz (forgásirány közömbös) Meghosszabbító vezeték használatánál a vezeték rendelkezzen védővezetővel, mely előírásnak megfelelően csatlakoztatva van a dugaszoló csatlakozóra. A meghosszabbító zsinór vezetőjének keresztmetszete legyen legalább 1,5 négyzetmilliméter. A dugaszoló csatlakozók legyenek fröccsenővíztől védett kivitelűek és ne feküdjenek a nedves talajon. FIGYELEM! A túl hosszú meghosszabbító kábel feszültségcsökkenést és ezáltal üzemzavarokat. 10 m hosszúságtól a hosszabbító kábel legalább 2,5 mm 2 vezeték-keresztmetszettel rendelkezzen! A vezetékdob használatánál a vezetéket mindíg teljesen le kell tekerni. 8

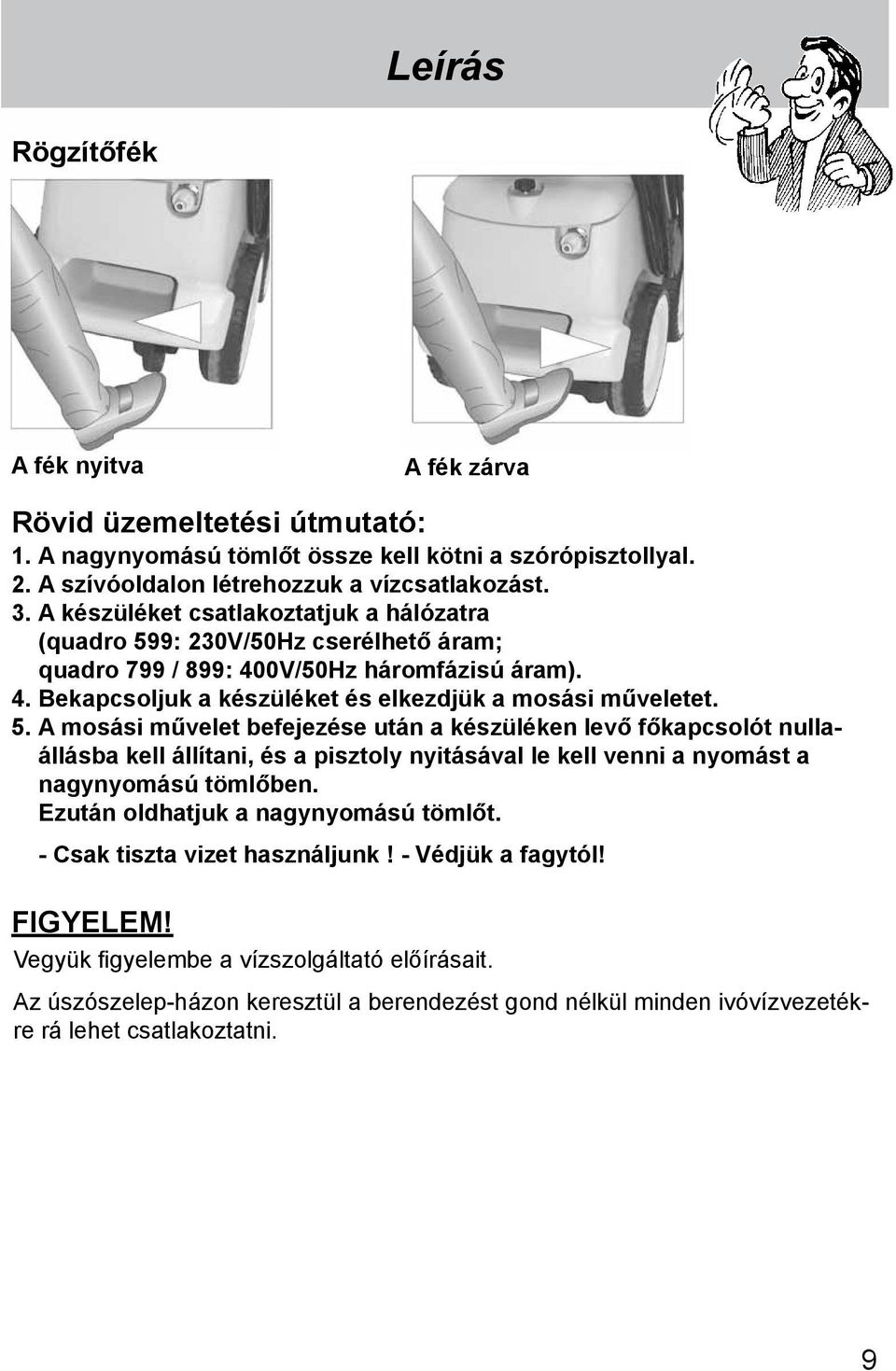

9 Leírás Rögzítőfék A fék nyitva A fék zárva Rövid üzemeltetési útmutató: 1. A nagynyomású tömlőt össze kell kötni a szórópisztollyal. 2. A szívóoldalon létrehozzuk a vízcsatlakozást. 3. A készüléket csatlakoztatjuk a hálózatra (quadro 599: 230V/50Hz cserélhető áram; quadro 799 / 899: 400V/50Hz háromfázisú áram). 4. Bekapcsoljuk a készüléket és elkezdjük a mosási műveletet. 5. A mosási művelet befejezése után a készüléken levő főkapcsolót nullaállásba kell állítani, és a pisztoly nyitásával le kell venni a nyomást a nagynyomású tömlőben. Ezután oldhatjuk a nagynyomású tömlőt. - Csak tiszta vizet használjunk! - Védjük a fagytól! FIGYELEM! Vegyük figyelembe a vízszolgáltató előírásait. Az úszószelep-házon keresztül a berendezést gond nélkül minden ivóvízvezetékre rá lehet csatlakoztatni. 9

10 Ezt vásároltuk: 1. Szennytisztító Szórófej-védővel ellátott permetező lándzsa és nagynyomású szórófej 25 o -os síksugárral 2. Mosópisztoly PICO fogantyúval csavarzattal nyomásszabályozóval 3. KRÄNZLE - Nagynyomású tisztítógép quadro 599 TST és quadro 799 TST tömlődobbal és 20 m acélbetétes nagynyomású tömlővel NW 6 4. Üzemeltetési útmutató 5. Nagynyomású tömlő 20 m NW 6 tömlődobon 6. Tömlődobra felrakható forgatókar (már beszerelve) 7. Bedugható csatlakozó vízbemenethez és szűrőhöz (már beszerelve) 10

11 Üzembe helyezés A nagynyomású tisztítógép menethelyzetének eléréséhez lépjünk a billenőtámaszra és húzzuk magunk felé a készüléket. 1. Olajszint ellenőrzése A szivattyúban kétféle módon lehet ellenőrizni az olajszintet: a) Az olajnak láthatónak kell lenni a kémlelő ablakban b) Az olajszintnek az olajmérő pálcán levő két jelölés között kell lennie. a b Az olajszint ellenőrzéséhez oldjuk az zárócsavart és kivesszük a olajszintmérő pálcát. Az olajszintnek a két jelölés között kell lennie! 11

12 Üzembe helyezés 2. A nagynyomású lándzsát vagy a szennytisztítót csatlakoztatjuk a pisztolyra. 3. A nagynyomású tömlőt hurokmentesen tekerje le és kösse össze a kézi pisztollyal és a szivattyúval. Max. 20 m nagynyomású tömlőt lehet használni. 4. Nagynyomású tömlö a keszüléktöl a lándszáig 12

13 Üzembe helyezés 5. A tisztítógépet hidegvizes vagy max. 60 o C-os melegvizes vízvezetékre kell rácsatlakoztatni (lásd a 2. oldalt!). A tömlő keresztmetszete legyen legalább ¾ = 16 mm (szabad átmenet). Az 1. számmal jelölt szűrő legyen mindíg tiszta. A szűrő tisztaságát minden üzembe helyezés előtt ellőrízzük. FIGYELEM! 1 Ha 60 fokos meleg vízzel dolgozunk, nagy hőmérsékletek lépnek fel. A szivattyúfejet ne fogjuk meg védőkesztyű nélkül! Külső beszívások A berendezés alsó oldala Ha a nagynyomású tisztításhoz egy külső tartályból kell beszívni a vizet, akkor le kell csavarni a nagynyomású szivattyú és az úszószelep-ház közötti összekötő tömlőt, és a szívót-ömlőt egy 3/4 méretű kettős A berendezés alsó oldala közcsavar (megrend. sz.: ) segítségével kell összecsavarni az összekötő tömlővel. Ügyeljen rá, hogy a víz tiszta legyen! A legjobb, ha szívószűrővel ellátott Kränzle szívótömlőt használ. (Megrendelési szám: ) Max. szívómagasság 2,5 m, Max. felszívó hőmérséklet 60 C (lásd a 2. oldalon lévő műszaki adatokat) 13

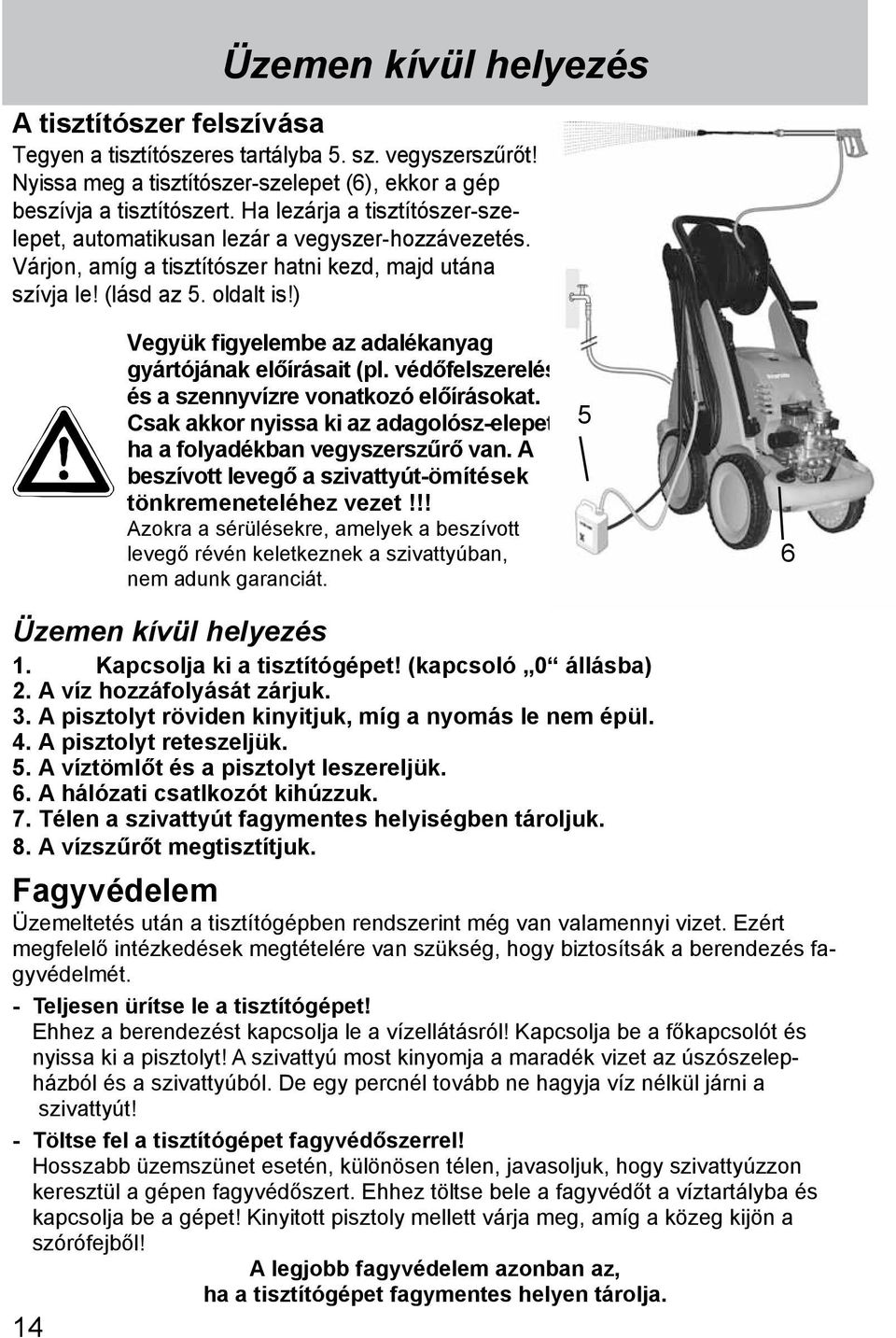

14 Üzemen kívül helyezés A tisztítószer felszívása Tegyen a tisztítószeres tartályba 5. sz. vegyszerszűrőt! Nyissa meg a tisztítószer-szelepet (6), ekkor a gép beszívja a tisztítószert. Ha lezárja a tisztítószer-szelepet, automatikusan lezár a vegyszer-hozzávezetés. Várjon, amíg a tisztítószer hatni kezd, majd utána szívja le! (lásd az 5. oldalt is!) Vegyük figyelembe az adalékanyag gyártójának előírásait (pl. védőfelszerelés) és a szennyvízre vonatkozó előírásokat. Csak akkor nyissa ki az adagolósz-elepet, ha a folyadékban vegyszerszűrő van. A beszívott levegő a szivattyút-ömítések tönkremeneteléhez vezet!!! Azokra a sérülésekre, amelyek a beszívott levegő révén keletkeznek a szivattyúban, nem adunk garanciát. 5 6 Üzemen kívül helyezés 1. Kapcsolja ki a tisztítógépet! (kapcsoló 0 állásba) 2. A víz hozzáfolyását zárjuk. 3. A pisztolyt röviden kinyitjuk, míg a nyomás le nem épül. 4. A pisztolyt reteszeljük. 5. A víztömlőt és a pisztolyt leszereljük. 6. A hálózati csatlkozót kihúzzuk. 7. Télen a szivattyút fagymentes helyiségben tároljuk. 8. A vízszűrőt megtisztítjuk. Fagyvédelem Üzemeltetés után a tisztítógépben rendszerint még van valamennyi vizet. Ezért megfelelő intézkedések megtételére van szükség, hogy biztosítsák a berendezés fagyvédelmét. - Teljesen ürítse le a tisztítógépet! Ehhez a berendezést kapcsolja le a vízellátásról! Kapcsolja be a főkapcsolót és nyissa ki a pisztolyt! A szivattyú most kinyomja a maradék vizet az úszószelepházból és a szivattyúból. De egy percnél tovább ne hagyja víz nélkül járni a szivattyút! - Töltse fel a tisztítógépet fagyvédőszerrel! Hosszabb üzemszünet esetén, különösen télen, javasoljuk, hogy szivattyúzzon keresztül a gépen fagyvédőszert. Ehhez töltse bele a fagyvédőt a víztartályba és kapcsolja be a gépet! Kinyitott pisztoly mellett várja meg, amíg a közeg kijön a szórófejből! A legjobb fagyvédelem azonban az, ha a tisztítógépet fagymentes helyen tárolja. 14

15 Biztonsági útmutató Visszalökés - utalás a 2. oldalon. A biztosító reteszt a pisztolyon minden használat után át kell állítani, hogy megakadályozzuk az akaratlan fecskendezést. 15

16 Ez tilos! A vízsugarat soha ne irányítsuk emberre vagy állatra! Ügyeljünk arra, hogy ne sérüljön meg a kábel. Ne javítsuk szakszerűtlenül! A nagynyomású tömlőt ne húzzuk hurkolva vagy megtörve! Ne húzzuk éles peremeken! 16

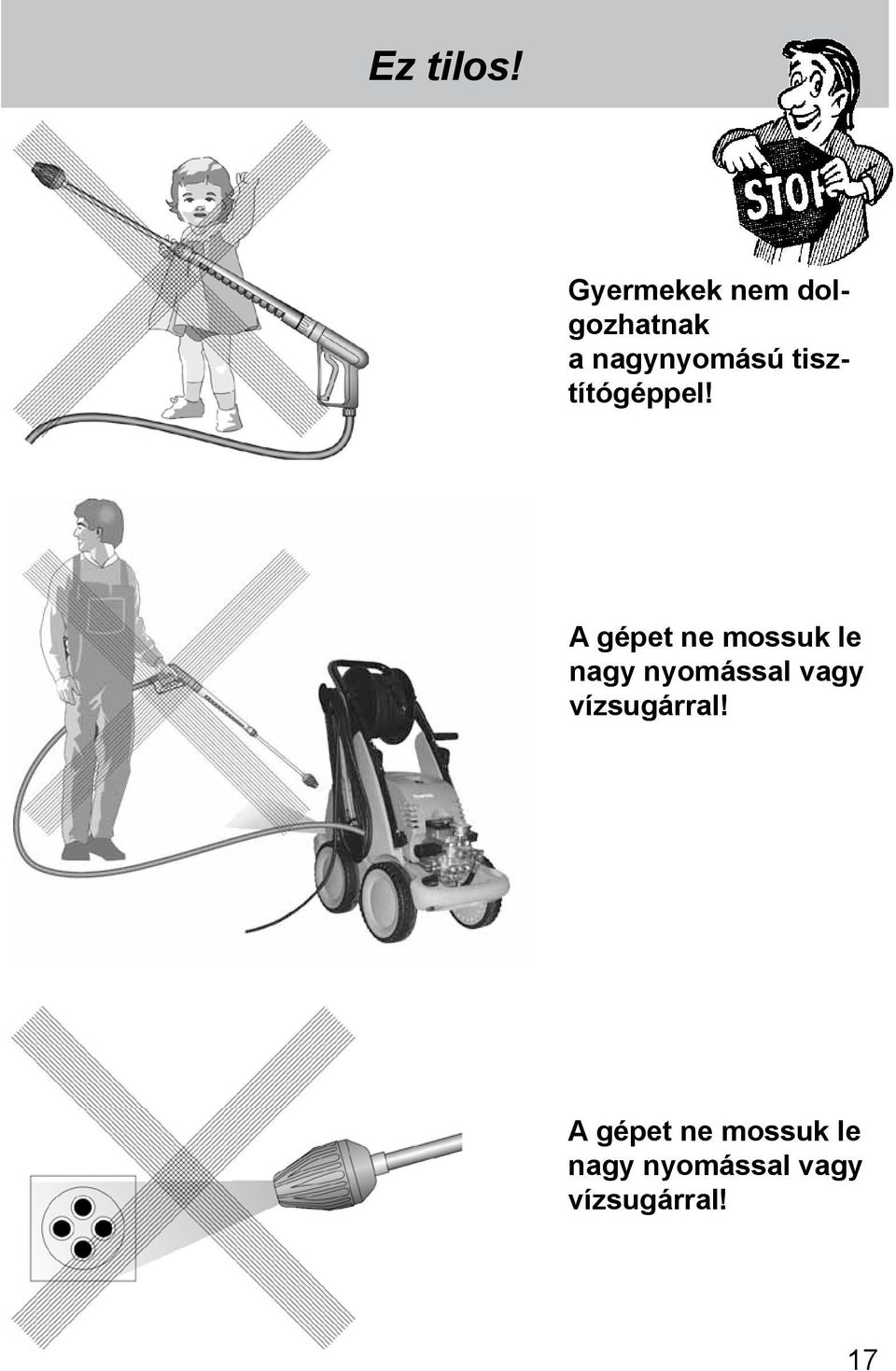

17 Ez tilos! Gyermekek nem dolgozhatnak a nagynyomású tisztítógéppel! A gépet ne mossuk le nagy nyomással vagy vízsugárral! A gépet ne mossuk le nagy nyomással vagy vízsugárral! 17

18 További kombinálási lehetőség... (megrendelésre) Forgó mosókefe Megrendelési szám: Csatornatisztító tömlő 10 m - megrendelési szám: m - megrendelési szám A tartozékok használatánál vegyük figyelembe a környezetvédelmi, vízvédelmi és a hulladékokra vonatkozó előírásokat! Garancianyilatkozat A garancia kizárólag anyag- és gyártási hibákra vonatkozik, a kopás nem tartozik a garancia hatálya alá. A gépet jelen kezelési utasítás előírásai szerint kell mûködtetni. A kezelési utasítás a garanciális rendelkezések részét képezi. Garancia csak eredeti Kränzle tartozék alkatrészek és eredeti Kränzle pótalkatrészek szakszerű felhasználása esetén van. A magán végfelhasználók számára eladott gépek garanciája 24 hónap, ipari alkalmazás esetén a garancia 12 hónap. Kérjük, hogy a magasnyomású tisztítót garanciális esetben tartozékaival és a vásárlást igazoló számlával együtt vigye vissza a kereskedőhöz, vagy a jogosultsággal rendelkező legközelebbi ügyfélszolgálathoz. Ezek listáját a honlapon is megtalálja. A biztonsági berendezések megváltoztatása, valamint a hőmérséklet- és fordulatszámhatárok túllépése esetén megszûnik mindenfajta garancia. Kisebb feszültség, vízhiány és szennyezett víz esetén úgyszintén. A manométer, a szórófej, a szelepek, a tömítő karmantyúk, a nagynyomású tömlő és a fecskendező szerkezet nagymértékû kopásnak kitett berendezéselemek és ezekre nem tejed ki a garancia. 18

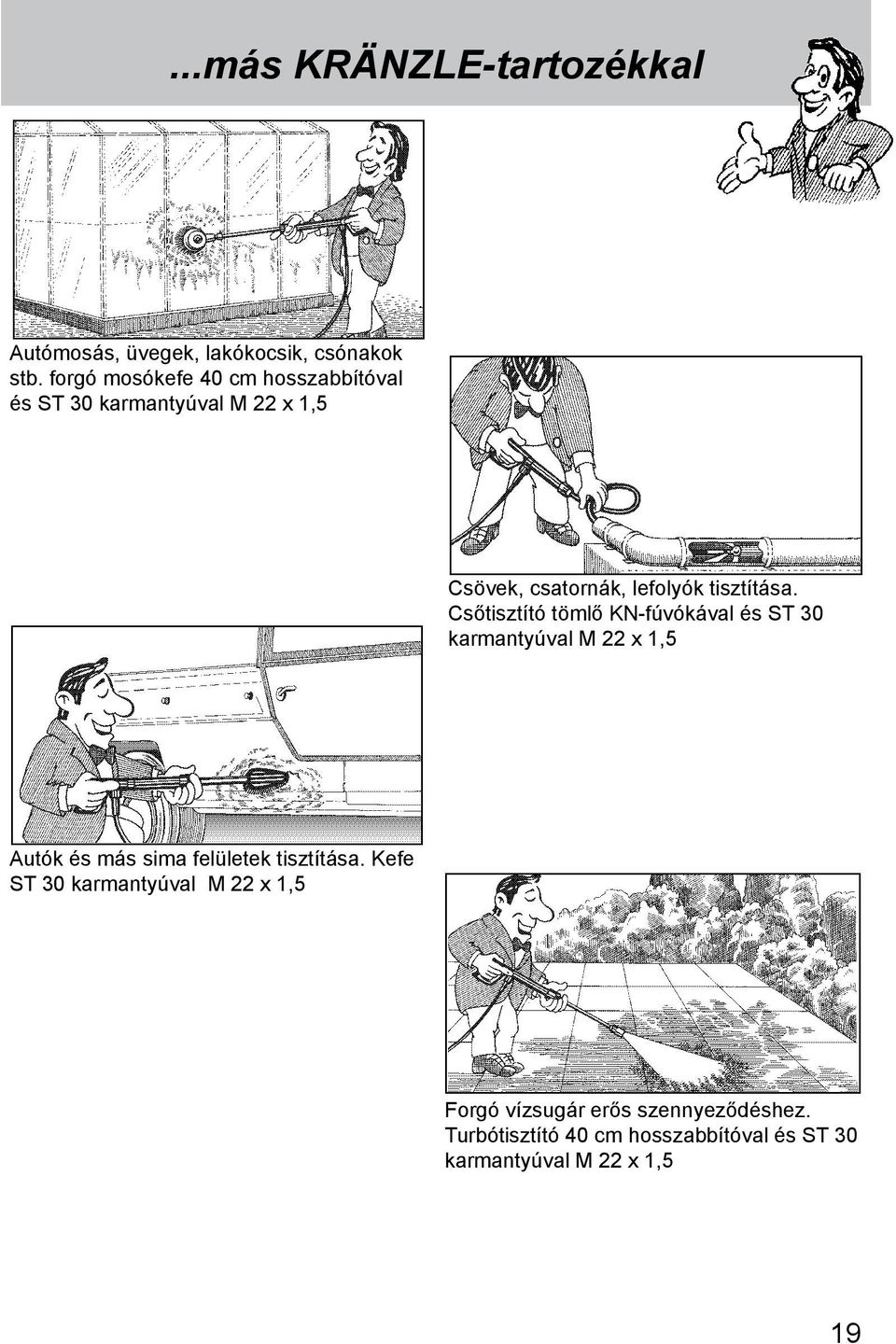

19 ...más KRÄNZLE-tartozékkal Autómosás, üvegek, lakókocsik, csónakok stb. forgó mosókefe 40 cm hosszabbítóval és ST 30 karmantyúval M 22 x 1,5 Csövek, csatornák, lefolyók tisztítása. Csőtisztító tömlő KN-fúvókával és ST 30 karmantyúval M 22 x 1,5 Autók és más sima felületek tisztítása. Kefe ST 30 karmantyúval M 22 x 1,5 Forgó vízsugár erős szennyeződéshez. Turbótisztító 40 cm hosszabbítóval és ST 30 karmantyúval M 22 x 1,5 19

20 A kisesbb javításokat... A fúvóka eltömődött A manométer nyomást mutat, de nem jön víz. Előbb a tömlőt a maradékoktól tisztára öblítjük. Azután általában erősebb vízsugár jön. Ha a lándzsa csak csepeg vegyük le és tisztítsuk meg a fúvókát. A lapossugár lándzsánál c s a k az első fúvókát kell megtisztítani. Dugjunk egy hegyes tárgyat a lyukba és hátrafelé húzzuk ki a sapkát. Hajtogassunk egy gémkapcsot megfelelő formára és tisztítsuk meg a fúvókát! Ellenőrízzük a fúvóka tisztaságát. Megint lehet vele dolgozni. 20

21 ...saját magunk elvégezhetjük A szelepek elszennyeződtek vagy összeragadtak A manométer nem mutat teljes nyomást A nagynyomású törmlő vibrál. A víz lökésszerűen lép ki. A szelepek összeragadhatnak, ha a gépet hosszabb ideig nem használjuk. Ha a szelep eltömődött, a manom. kis nyomást mutat vagy nem mutat nyomást. Vagy a nagynyomású tömlő vibrál. Kivesszük a szelepcsavart, a szelepet és a gumigyűrűt Csillagkulccsal oldjuk a szelepet egy gémkapcsot széthajtunk és eltávolítjuk a szennyeződést a szelepből - a szelepnek belül zárva kell lenni. A gumitömítést hátul erősen rányomjuk, és ezt megismételjük mind a hat szelepnél Ilyen gyorsan megszüntethető a zavar. a szelepcsavart újra meghúzzuk 21

22 22 Komplett gépcsoport

23 quadro 599 TST TST Alkatrészjegyzék KRÄNZLE quadro 599 TST TST Komplett gépcsoport Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 25.1 Netzanschlusskabel 8m Drehstrom (quadro 799/899 TST) 26 Schlauchtrommel kpl Chemiesaugschlauch (Gewebe) mit Filter Gewebeschlauch 0,4m Schlauchklemme Gehäuse Waschmittelventil O-Ring 5 x 1,5 (Viton) O-Ring 28,24 x 2, Regulierkolben Chemieventil Edelstahlfeder 1,8 x 15 x Deckel für Chemieventil Blechschraube 3,5 x Blechschraube 3,5 x Drehgriff Chemieventil mit Blendkappe Lanze mit Flachstrahldüse für 599 TST M Lanze mit Flachstrahldüse für 799 TST M Lanze mit Flachstrahldüse für 899 TST D Pistole M Schmutz-Killer 035 bei quadro 599 TST Schmutz-Killer 045 bei quadro 799 TST Schmutz-Killer 06 bei quadro 899 TST Hochdruckschlauch 20 m NW quadro 599, 799 TST 42.1 Hochdruckschlauch 15 m NW quadro 899 TST 43 O-Ring 13 x 2, Verbindungsschlauch Rückschlagventil für Chemiesaugschl Chemieventil Kpl. Pos Wasserfilter Aufnahme Bremse Schraube 5,0 x Scheibe 19 mm Motor-Pumpe ohne Elektrik 1.1 für quadro 599 TST für quadro 799 TST für quadro 899 TST Motor-Pumpe mit Elektrik 1.4 für quadro 599 TST für quadro 799 TST für quadro 899 TST Schubbügel Schraube M6x35 DIN Scheibe 6,4 DIN Wasserkasten Lanzenablage Kabelaufwicklung unten Zugentlastung Blechschraube 3,5 x Kunststoffschraube 5,0 x Lanzenständer Rohrstopfen dm Scheibe 8,4 DIN Kabelaufwicklung oben Gummipuffer 30 x Rad d Federstecker Radkappe Frontplatte quadro 599 TST Frontplatte quadro 799 TST Frontplatte quadro 899 TST Lanzenhalter Blechschraube 3,9x13 DIN Fahrgestell incl. Pos. 50, 51, Elastic-Stop-Mutter M Netzanschlusskabel 5,75m Wechselstrom (quadro 599 TST) 23

24 24 Vízbemenet és Rögzítőfék

25 quadro 599 TST TST Alkatrészjegyzék KRÄNZLE quadro 599 TST TST Vízbemenet és Rögzítőfék Poz. Megnevezés db Meg. szám 1 Revisionsdeckel Dichtung für Revisionsdeckel Sterngriffschraube M Schwimmerventil Mutter R3/ Kunststoffschraube 5x Scheibe 5,3 DIN Zugfeder Deckel Bremse Hebel Bremse Sternschraube M Schraube 3,5x Schelle Bolzen für Bremse Dichtung für Schwimmerventil Bundschraube Einströmschlauch Rögzítőfék kompl a következőkből áll: Poz

26 26 Szivattyúmotor

27 quadro 599 TST Alkatrészjegyzék KRÄNZLE quadro 599 TST Szivattyúmotor Poz. Megnevezés db Meg. szám 1 Stator BG100 2,3kW 230V / 50Hz A-Lager Flansch Rotor BG V / 50Hz Lüfterrad BG Lüfterhaube BG Flachdichtung Schrägkugellager Öldichtung 35 x 47 x Passfeder 8 x 7 x Kugellager Z Innensechskantschraube M 6 x Innensechskantschraube M 5 x Schraube M 4 x Schelle für Lüfterrad BG Erdungsschraube kpl Schalter 14,5 A Amazonas Kunststoffschraube 4,0 x Kunststoffschraube 5,0 x Kunststoffschraube 3,5 x Lüsterklemme 5-pol Schütz 230V 50/60 Hz Schaltkasten Unterteil Schaltkasten Deckel Steuerplatine Abschaltverz. 230V / 50Hz Klemmrahmen mit Schalterabdichtung Blechschraube 3,5 x PG 16-Verschraubung Dichtung für Schaltkastendeckel Gegenmutter für PG9-Verschraubung Gegenmutter für PG16-Verschraubung PG 9 - Verschraubung Kondensator 60µF PG 9 Verschraubung reduziert Kapcsolószekrény, kompl. Poz Kompl. motor, kapcsoló nélkül Poz

28 28 Szivattyúmotor

29 quadro 799 TST TST Alkatrészjegyzék KRÄNZLE quadro 799 TST TST Szivattyúmotor Poz. Megnevezés db Meg. szám 1 Stator 100 4,0kW 400V / 50Hz A-Lager Flansch Rotor V / 50Hz Lüfterrad BG Lüfterhaube BG Flachdichtung Schrägkugellager Öldichtung 35 x 47 x Passfeder 8 x 7 x Kugellager Z Innensechskantschraube M 6 x Innensechskantschraube M 5 x Schraube M 4 x Schelle für Lüfterrad BG Erdungsschraube kpl Schalter 14,5 A Amazonas Kunststoffschraube 4,0 x Kunststoffschraube 5,0 x Kunststoffschraube 3,5 x Lüsterklemme 5-pol Schütz 100-C12KN10 3x400V 50/60 Hz Schaltkasten Unterteil Schaltkasten Deckel Steuerplatine Abschaltverz Klemmrahmen mit Schalterabdichtung Blechschraube 3,5 x PG 16-Verschraubung Dichtung für Schaltkastendeckel Gegenmutter für PG9-Verschraubung Gegenmutter für PG16-Verschraubung PG 9 - Verschraubung Überstromauslöser 3-polig 9 12,5 A Kapcsolószekrény, kompl. Poz Kompl. motor, kapcsoló nélkül Poz

30 30 Hajtás

31 quadro 599 TST Alkatrészjegyzék KRÄNZLE quadro 599 TST AM-szivattyú hajtása Poz. Megnevezés db Meg. szám 1 Ölgehäuse mit Öldichtungen Innensechskantschraube M 8 x Sicherungsscheibe Flachdichtung Öldichtung 18 x 28 x Axial-Rillenkugellager AM Taumelscheibe 7,66 quadro ,66 12 Plungerfeder Federdruckscheibe Plunger 18mm (AM-Pumpe) Sprengring O-Ring 14 x Flachdichtung Deckel Innensechskantschraube M 5 x Ölmessstab (AM-Pumpe) O-Ring 13,94 x 2, Ölablassstopfen R 3/ Hajtás AM kompl. golyóscsapággyal ,66 quadro 599 a következőkből áll: Poz

32 32 Hajtás

33 quadro 799 TST TST Alkatrészjegyzék KRÄNZLE quadro 799 TST TST AM-szivattyú hajtása Poz. Megnevezés db Meg. szám 1 Ölgehäuse mit Öldichtungen Innensechskantschraube M 8 x Sicherungsscheibe Flachdichtung Öldichtung 18 x 28 x Wellenscheibe Axial-Rollenkäfig AS-Scheibe Taumelscheibe 10,8 quadro , Taumelscheibe 12,5 quadro ,5 12 Plungerfeder Federdruckscheibe Plunger 18mm (AM-Pumpe) Sprengring O-Ring 14 x Flachdichtung Deckel Innensechskantschraube M 5 x Ölmessstab (AM-Pumpe) O-Ring 13,94 x 2, Ölablassstopfen R 3/ Hajtás AM kompl. görgőscsapággyal ,8 quadro 799 a következőkből áll: Poz Hajtás AM kompl. görgőscsapággyal ,5 quadro 899 a következőkből áll: Poz

34 34 Unloaderszelep és nyomáskapcsoló

35 quadro 599 TST TST Alkatrészjegyzék KRÄNZLE quadro 599 TST TST Unloaderszelep és nyomáskapcsoló Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 55 Stützscheibe Edelstahlfeder Steuerstößel Parbaks 7 mm Stopfen M 10 x 1 (durchgebohrt) Gehäuse Elektroschalter Gummimanschette PG Scheibe PG Verschraubung PG PVC-Kabel 2x 1,0 mm² Blechschruabe 2,8 x Deckel Elektroschalter O-Ring 44 x 2, Mikroschalter Zylinderschraube M 4 x Sechskant - Mutter M Druckfeder 1 x 8,6 x Steuerkolben kpl. mit Handrad Pos. 5, Rep.-Satz Druckschaltermechanik x Pos. 51, 1x Pos. 52, 1x Pos. 53, 3x Pos. 54, 1x Pos. 55, 1x Pos. 56, 1x Pos. 57, 1x Pos. 58, 1x Pos O-Ring 16 x O-Ring 13,94 x 2, O-Ring 11 x 1, Edelstahlsitz Sicherungsring Edelstahlkugel Edelstahlfeder Verschlussschraube Steuerkolben Parbaks 16 mm Parbaks 8 mm Spanstift Kolbenführung spezial Kontermutter M 8 x Ventilfeder schwarz Federdruckscheibe Nadellager Handrad AM-Pumpe Kappe Handrad AM-Pumpe Elastic-Stop-Mutter M 8 x Manometer Bar Aluminium-Dichtring O-Ring 3,3 x 2, Führungsteil Steuerstößel O-Ring 13 x 2, O-Ring 14 x Parbaks 4 mm Druckschalter kpl. Pos

36 36 Szelepház

37 quadro 599 TST TST Alkatrészjegyzék KRÄNZLE quadro 599 TST TST Integrált szelepház az AM-szivattyúhoz Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 27 Aluminium-Dichtring Ausgangsteil Pumpe R1/4 x Kupferring Dichtstopfen R1/4 mit Bund Dichtstopfen M10 x Dichtstopfen M 8 x Ausgangsteil Edelstahlkugel Ø Rückschlagfeder K Stopfen R1/ O-Ring 18 x Ermetowinkel 12L x 12L Ermetowinkel R3/8 x 12L Szelepház kompl. manométer nélkül a következőkből áll: Poz. 1-8; Poz Javítási készletek Javítási készlet mandzsetták 18 mm a következőkből áll: 3x Poz. 13; 6x Poz. 14; 3x Poz. 15; 3x Poz. 23; 3x Poz Ventilgehäuse AM-Pumpe O-Ring 15 x Ventile (grün) O-Ring 16 x Ventilstopfen Ventilstopfen mit R1/4 IG Innensechskantschraube M10 x Schlauchnippel R1/4 x Schlauchschelle Chemiesaugschlauch mit Filter Dichtring Stopfen 3/ Manschette 18 x 26 x 4/ Backring 18 mm O-Ring Leckagering 18 mm Gewebemanschette 18 x 26 x 5,5/ Zwischenring 18 mm Druckring Usit-Ring O-Ring 11 x 1, Edelstahlsitz Ø Sprengring Javítási készlet szelep. AM-szivattyúhoz a következőkből áll: 6x Poz. 4; 6x Poz. 5; 6x Poz. 6 37

38 38 Tömlődob

39 quadro 599 TST TST Alkatrészjegyzék KRÄNZLE quadro 599 TST TST Tömlődob Poz. Megnevezés db Meg. szám Poz. Megnevezés db Meg. szám 23 Drehgelenk Distanzring O-Ring 6,86 x 1, Anschlussstück O-Ring 6 x 1, Stopfen M 10 x Überwurfmutter O-Ring 9,3 x 2, Verbindungsschlauch Hochdruckschlauch NW6 20 m quadro 599, 799 TST 45.1 Hochdruckschlauch NW8 15 m quadro 899 TST Tömlődob kompl. tömlőt nélkül a következőkből áll: Poz Seitenschale Trommelteil Innensechskantschraube M 4 x Lagerklotz mit Bremse Lagerklotz links Klemmstück Kunststoffschraube 5,0 x Antriebswelle Welle Wasserführung Elastic-Stop-Mutter M Handkurbel Verriegelungsbolzen Scheibe MS 16 x 24 x Wellensicherungsring 22 mm Wellensicherungsring 16 mm Parbaks 16 mm Sicherungsscheibe 6 DIN Schraube M 5 x

40 Lándzsa Poz. Megnevezés db Meg. szám 1 Pistolenschale re+li Schraube 3,5 x O-Ring 9,3 x 2, Düsenschutz Rohr 500 mm; bds. M12x ST 30 Nippel M 22 x 1,5 / M12x1 m. ISK Flachstrahldüse (quadro 599) 1 M Flachstrahldüse (quadro 799) 1 M Flachstrahldüse 2506 (quadro 899) 1 D Aluminium-Dichtring 8,3x11,3x M2000-Pistole Lanze kpl. mit HD-Düse M M20035 Lanze kpl. mit HD-Düse M M20045 Lanze kpl. mit HD-Düse D D

41 Szennytisztító Poz. Megnevezés db Meg. szám 1 Sprühkörper O-Ring 6,88 x 1, Düsensitz Düse 035 (quadro 599) Düse 045 (quadro 799) Düse 06 (quadro 899) Stabilisator O-Ring Sprühstopfen R1/4 IG Rohr 600 mm lang; bds. R1/ Nippel M22x1,5 x R1/4 IG Kappe vorn für Schmutzkiller Kappe hinten für Schmutzkiller Kappe hinten für Schmutzkiller Kappe hinten für Schmutzkiller Javításkészlet Szennytisztító Javításkészlet Szennytisztító Javításkészlet Szennytisztító a következőkből áll: 1x 2; 3; 4; 5 Szennytisztító 035 lándzsával 500mm Szennytisztító 045 lándzsával 500mm Szennytisztító 06 lándzsával 500mm

42 Kapcsolási rajz Be- és kikapcsoló 14,5 Amperes túlterhelésvédelemmel Védőkapcsoló Tápvezeték 3x 1,5mm V / 50 Hz Szivattyúmotor 230 V / 50 Hz Vezérlőlap tanszformátorral 230 V / 50 Hz Nyomáskapcsoló Kapcsolási rajz KRÄNZLE quadro 599 TST 230 Volt / 50 Hz 42

43 Kapcsolási rajz Be- és kikapcsoló 8,5 Amperes túlterhelésvédelemmel Védőkapcsoló Tápvezeték CEE 4x1,5mm V / 50 Hz Vezérlőlap tanszformátorral 400 V / 50 Hz Szivattyúmotor 3x 400 V / 50 Hz Nyomáskapcsoló Kapcsolási rajz KRÄNZLE quadro 799/899 TST 400 Volt / 50 Hz 43

44 Vizsgálatok A folyadéksugárzók irányelevei szerint a folyadéksugárzókat szükség esetén, de legalább 12 hónaponként szakemberrel meg kell vizsgáltatni a gép további veszélymentes üzemeltethetősége szempontjából. A vizsgálat eredményét írásban kell rögzíteni. A vizsgálati jegyzőkönyv tetszés szerint formában készíthető. (lásd oldalt is!) Balesetvédelem Általános előírások A gép úgy van kivitelezve, hogy rendeltetésszerű használatnál nem fordulhat elő baleset. A kezelőszemélyzet figyelmét fel kell hívni arra, hogy a nagynyomású sugár vagy a forró géprészek balesetet okozhatnak. A folyadéksugárzókra vonatkozó irányeleveket be kell tartani (úgy mint a 15. és 17. oldalon). Minden üzembe helyezés előtt ellenőrízni kell az olajmérő pálcával az (lásd az 11 oldalt is!) olajszintet (ügyeljünk a vízszintes helyzetre) Olajcsere: Az 1. olajcsere kb. 50 üzemóra után történjen, azután pedig évente vagy 1000 üzemóra után. Ha az olaj elszürkül vagy fehéres árnyalatúvá válik, minden esetben ki kell cserélni az olajat az Ön nagynyomású szivattyújában. Nyissa ki a gyűjtőtálca felett az olajleeresztő csavart a berendezés alsó oldalán! Állítsa a berendezést vízszintbe, hogy az egész olaj kifolyjon! Az olajat fel kell fogni egy tartályban, majd előírásszerűen gondoskodni kell az elhelyezéséről. Új olaj: Öl: 0,8 l motorolaj: Castrol 10 W-60 SAE félszintetikus olaj Olajleeresztő csavar 44

45 Nagynyomású tisztító High-pressure-cleaners Hochdruckreiniger I. Kränzle GmbH Elpke Bielefeld EU-megfelelőségnyilatkozat az alábbi EU-irányelvek értelmében Ezennel kijelentjük, hogy a nagynyomású tisztítógép szerkezete: (műszaki dokumentáció mellékelve ): Kränzle quadro 599, 799, 899 TST Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, Illertissen megfelelnek a következő irányelveknek Gépekre vonatkozó 2006/42/EGK irányelv és a nagynyomású tisztítókra vonatkozó Elektromágneses összeférhetőségre módosításoknak: vonatkozó 2004/108 EGK irányelv 2005/88/EK zaj-irányelv, 13. cikkely Nagynyomású vízsugaras gépek 3. melléklet, B rész, 27. bekezdés Hangteljesítményszint mért: garantált: Alkalmazott megfelelőség-értékelési eljárás: Alkalmazott specifikációk és szabványok: 86 db (A) 88 db (A) V melléklet, 2005/88/EK zaj-irányelv EN :2009 EN :2006 EN / A2:2008 EN :2006 EN :2008 Bielefeld, den Kränzle Josef (Ügyvezetõ)

46 Vizsgálati jelentés Nagynyomású tisztítógép Az ipari nagynyomású tisztítógépeket minden 12 hónapban ellenõriztetni kell egy szakemberrel! Vizsgálati jelentés a folyadékszórókra vonatkozó irányelvek szerint elvégzett éves munkavédelmi ellenõrzésrõl (UVV). (Ez a vizsgálati nyomtatvány igazolásul szolgál az ismételt vizsgálat elvégzése számára, és mint ilyen, megõrzendõ!) Kränzle-vizsgálati pecsétjelek; rendelésszám: UVV Tulajdonos: Cím: Típustábla (van) Üzemeltetési útmutató (van) Védőburkolat, -berendezés Nyomóvezeték (tömítettség) Manométer (Funkcionális szerkezeti elemek) Úszószelep (tömítettség) Mosóegység (Jelölés) Nagynyomású tömlő / bekötés (sérülés, Jelölés) A biztonsági szelep az üzemnyomás 10 % / 20 % túllépésekor nyit Hálózati kábel (sérülés) Védővezeték (rászorított) Be / ki kapcsoló Felhasznált vegyszerek Engedélyezett vegyszerek Nagynyomású szórófej Üzemnyomás...bar Kikapcsolási nyomás...bar Védővezeték-ellenállást nem lépték túl / érték: Szigetelés Levezetési áram: Megszakító pisztoly reteszelve Típus: Szériaszám: Javítási megbízás száma: Vizsgálatok OK igen nem javítva Vizsgálati adatok Meghatároz. érték...-ra beállítva Vizsgálati eredmény (beikszelni) A készüléket a folyadékszórókra vonatkozó irányelveknek megfelelõen szakember ellenõrizte. Az észlelt hiányosságokat kiküszöbölték, úgyhogy a munkavégzés biztonsága garantált. A készüléket a folyadékszórókra vonatkozó irányelveknek megfelelõen szakember ellenõrizte. A biztonságos munkavégzés csak a megállapított hiányosságok kiküszöbölése ill. a meghibásodott alkatrészek kicserélése után garantált. A folyadékszórókra vonatkozó irányelvek szerint a következõ megismételt vizsgálatot legkésõbb...- ig kell elvégezni: Év Hónap Hely, Dátum Aláírás 46

47 Vizsgálati jelentés Nagynyomású tisztítógép Az ipari nagynyomású tisztítógépeket minden 12 hónapban ellenõriztetni kell egy szakemberrel! Vizsgálati jelentés a folyadékszórókra vonatkozó irányelvek szerint elvégzett éves munkavédelmi ellenõrzésrõl (UVV). (Ez a vizsgálati nyomtatvány igazolásul szolgál az ismételt vizsgálat elvégzése számára, és mint ilyen, megõrzendõ!) Kränzle-vizsgálati pecsétjelek; rendelésszám: UVV Tulajdonos: Cím: Típustábla (van) Üzemeltetési útmutató (van) Védőburkolat, -berendezés Nyomóvezeték (tömítettség) Manométer (Funkcionális szerkezeti elemek) Úszószelep (tömítettség) Mosóegység (Jelölés) Nagynyomású tömlő / bekötés (sérülés, Jelölés) A biztonsági szelep az üzemnyomás 10 % / 20 % túllépésekor nyit Hálózati kábel (sérülés) Védővezeték (rászorított) Be / ki kapcsoló Felhasznált vegyszerek Engedélyezett vegyszerek Vizsgálati adatok Meghatároz. érték...-ra beállítva Nagynyomású szórófej Üzemnyomás...bar Kikapcsolási nyomás...bar Védővezeték-ellenállást nem lépték túl / érték: Szigetelés Levezetési áram: Megszakító pisztoly reteszelve Típus: Szériaszám: Javítási megbízás száma: Vizsgálatok OK igen nem javítva Vizsgálati eredmény (beikszelni) A készüléket a folyadékszórókra vonatkozó irányelveknek megfelelõen szakember ellenõrizte. Az észlelt hiányosságokat kiküszöbölték, úgyhogy a munkavégzés biztonsága garantált. A készüléket a folyadékszórókra vonatkozó irányelveknek megfelelõen szakember ellenõrizte. A biztonságos munkavégzés csak a megállapított hiányosságok kiküszöbölése ill. a meghibásodott alkatrészek kicserélése után garantált. A folyadékszórókra vonatkozó irányelvek szerint a következõ megismételt vizsgálatot legkésõbb...- ig kell elvégezni: Év Hónap Hely, Dátum Aláírás 47

48 R K r ä n z l e v i l á g s z e r t e : M ű s z a k i t ö k é l e t e s s é g a l e g m a g a s a b b s z i n t e n. Megrendelési szám: Utánnyomás csak a Kränzle cég engedélyével i állapot
