OGNIK 12, OGNIK 18 szabadon álló vízteres kandalló

Átírás

1 OGNIK 12, OGNIK 18 szabadon álló vízteres kandalló beszerelési és felhasználói útmutató Üzembehelyezés és működtetés előtt kérem olvassa el a használati útmutatót! PN-EN13240:2008 szabvány szerint bevizsgálva. 1.2 ver.

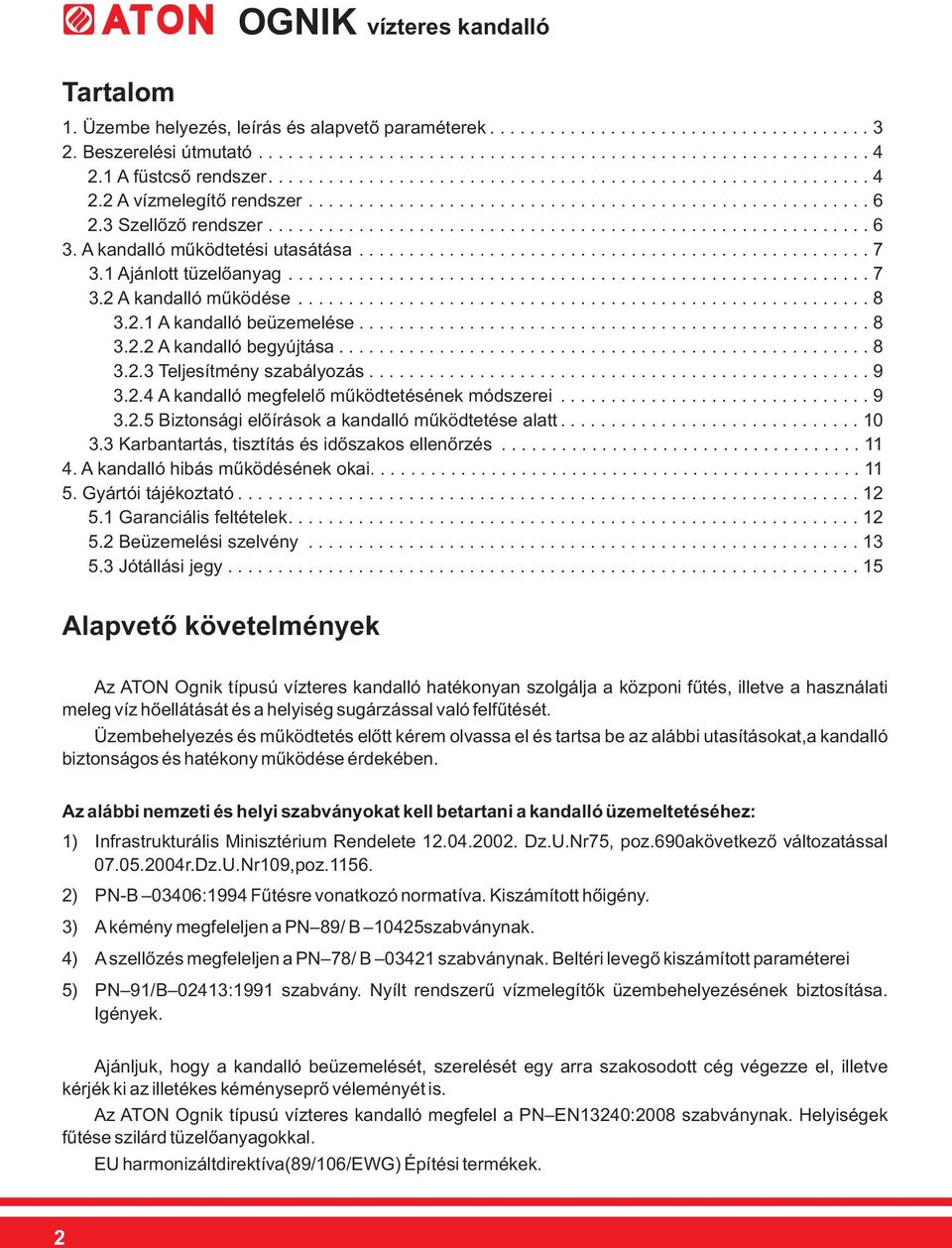

2 Tartalom OGNIK vízteres kandalló 1. Üzembe helyezés, leírás és alapvető paraméterek Beszerelési útmutató A füstcső rendszer A vízmelegítő rendszer Szellőző rendszer A kandalló működtetési utasátása Ajánlott tüzelőanyag A kandalló működése A kandalló beüzemelése A kandalló begyújtása Teljesítmény szabályozás A kandalló megfelelő működtetésének módszerei Biztonsági előírások a kandalló működtetése alatt Karbantartás, tisztítás és időszakos ellenőrzés A kandalló hibás működésének okai Gyártói tájékoztató Garanciális feltételek Beüzemelési szelvény Jótállási jegy Alapvető követelmények Az ATON Ognik típusú vízteres kandalló hatékonyan szolgálja a közponi fűtés, illetve a használati meleg víz hőellátását és a helyiség sugárzással való felfűtését. Üzembehelyezés és működtetés előtt kérem olvassa el és tartsa be az alábbi utasításokat,a kandalló biztonságos és hatékony működése érdekében. Az alábbi nemzeti és helyi szabványokat kell betartani a kandalló üzemeltetéséhez: 1) Infrastrukturális Minisztérium Rendelete Dz.U.Nr75, poz.690akövetkező változatással r.Dz.U.Nr109,poz ) PN-B 03406:1994 Fűtésre vonatkozó normatíva. Kiszámított hőigény. 3) A kémény megfeleljen a PN 89/ B 10425szabványnak. 4) A szellőzés megfeleljen a PN 78/ B szabványnak. Beltéri levegő kiszámított paraméterei 5) PN 91/B 02413:1991 szabvány. Nyílt rendszerű vízmelegítők üzembehelyezésének biztosítása. Igények. Ajánljuk, hogy a kandalló beüzemelését, szerelését egy arra szakosodott cég végezze el, illetve kérjék ki az illetékes kéményseprő véleményét is. Az ATON Ognik típusú vízteres kandalló megfelel a PN EN13240:2008 szabványnak. Helyiségek fűtése szilárd tüzelőanyagokkal. EU harmonizáltdirektíva(89/106/ewg) Építési termékek. 2

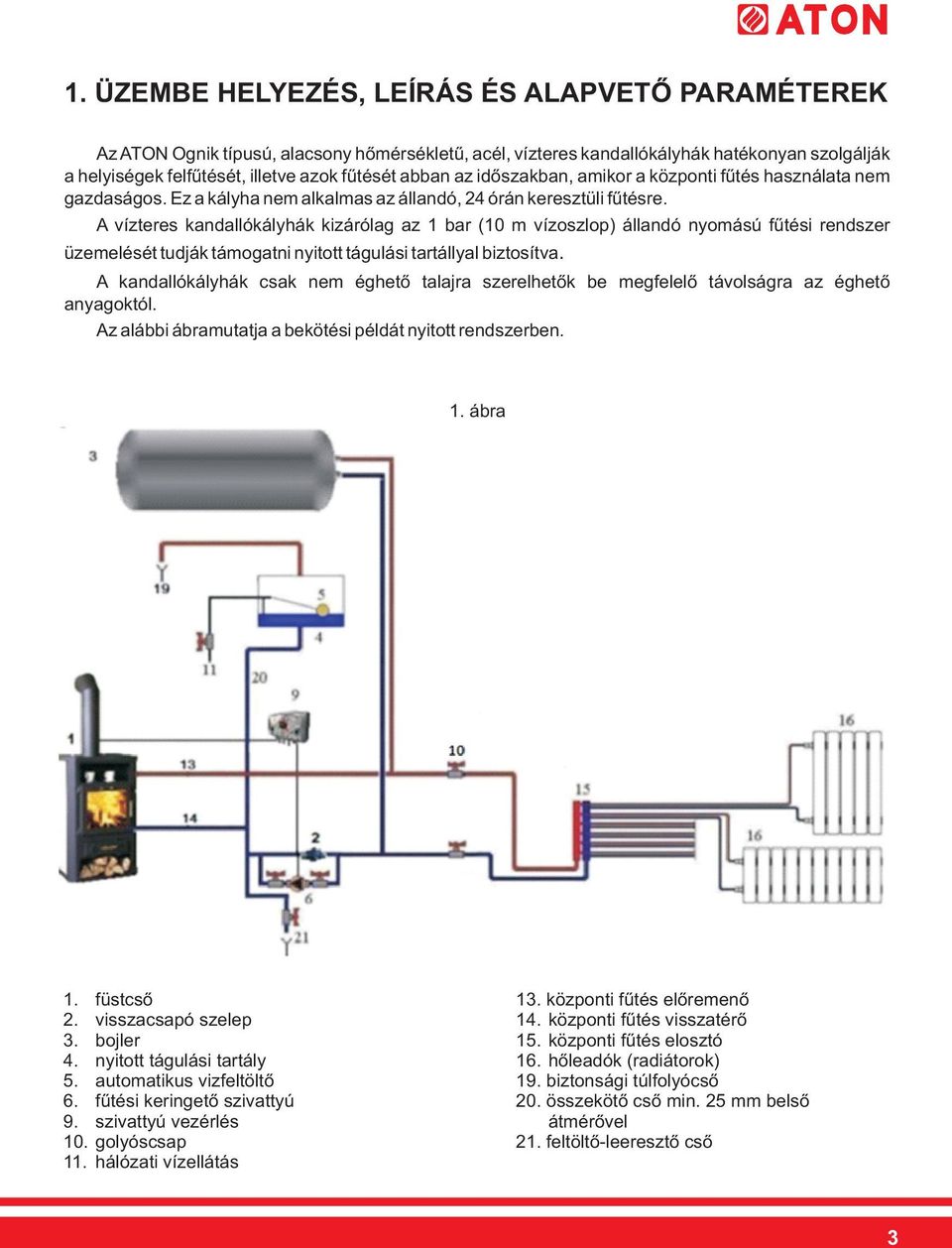

3 1. ÜZEMBE HELYEZÉS, LEÍRÁS ÉS ALAPVETŐ PARAMÉTEREK Az ATON Ognik típusú, alacsony hőmérsékletű, acél, vízteres kandallókályhák hatékonyan szolgálják a helyiségek felfűtését, illetve azok fűtését abban az időszakban, amikor a központi fűtés használata nem gazdaságos. Ez a kályha nem alkalmas az állandó, 24 órán keresztüli fűtésre. A vízteres kandallókályhák kizárólag az 1 bar (10 m vízoszlop) állandó nyomású fűtési rendszer üzemelését tudják támogatni nyitott tágulási tartállyal biztosítva. A kandallókályhák csak nem éghető talajra szerelhetők be megfelelő távolságra az éghető anyagoktól. Az alábbi ábramutatja a bekötési példát nyitott rendszerben. 1. ábra 1. füstcső 13. központi fűtés előremenő 2. visszacsapó szelep 14. központi fűtés visszatérő 3. bojler 15. központi fűtés elosztó 4. nyitott tágulási tartály 16. hőleadók (radiátorok) 5. automatikus vizfeltöltő 19. biztonsági túlfolyócső 6. fűtési keringető szivattyú 20. összekötő cső min. 25 mm belső 9. szivattyú vezérlés átmérővel 10. golyóscsap 21. feltöltő-leeresztő cső 11. hálózati vízellátás 3

4 OGNIK vízteres kandalló Az OGNIK kandalló felépítése A víztartály, mely az égésteret veszi körül, illetve a konvekciós rész, 4 mm-es (belső köpeny) és 3 mmes (külső köpeny) hegesztett acéllemezekből St235JR készül. A víztartálynak egy acél vízrácsa is van, mely P235GH típusú csövekből készült. A primer levegőbevezetés nyílásai az ajtók acél elején kaptak helyet. A kandallókályha ajtaja lapos, téglalap alakú, hőálló üvegből van. Az üveg felső széle és az ajtókeret között van egy rés, melyen keresztül áramlik a szekunder levegő. Az ajtókat fogantyú segítségével nyithatjuk ki, mely megtalálható a kandallón. A tűztér felett vízcsatornát találunk, melyek a víztartály részei. A kandalló működése alatt a függőleges acélrács védi az üveget a tüzelőanyag leomlása illetve a parázs kiesése ellen. A kandallókályha füstgázcsappantyúja acélzsaluval van ellátva, melyet fogantyú segítségével lehet szabályozni. A vízköpeny előremenő és visszatérő csonkkal van felszerelve. Ezek a csonkok a kályha hátsó falán helyezkednek el. A kályha felső falán található a termosztatikus teljesítményszabályozó csonk csatlakozó (a termosztatikus teljesítményszabályozó nemtartozik a kályha felszereléséhez, azt meg kell vásárolni a kályha helyes működéséhez). Alapvető műszaki adatok amivel garantáljuk a működést az 1. táblázatban lévő feltételek betartásával üzembentartott kandallóknál. 2. BESZERELÉSI ÚTMUTATÓ Beszerelés előtt kérem olvassa el az alábbi útmutatót, illetve a beszerelést úgy végezze, hogy az megfeleljen az érvényes szabványokban előírt követelményeknek. Amennyiben betartja a fentiekben leírt követelményeket a kandalló beszerelésénél és üzemeltetésénél, úgy garantáltak a kandalló hőtani paraméterei valamint a hosszú, biztonságos és hibamentes működés. A kandallót szakképzett szerelőnek kell üzembehelyezni, aki egyetértésben a kéményseprő illetve a tűzvédelmi szakember véleményével, figyelembe veszi az alábbi utasításokat. Amennyiben éghető talajon kerül beszerelésre a kályha úgy a talajt nem éghető anyaggal kell leteríteni, melynek min. 800 mm távolságra kell, hogy nyúljon a kályha elülső részétől, a fennmaradó részektől pedig min. 400mm-re. A helyiségben, ahol a kályha van, biztosítani kell a megfelelő levegő áramlás mennyiséget. 2.1 FÜSTCSŐ RENDSZER!Fontos információ Az OGNIK típusú kandallót csak önálló kéményre szabad csatlakoztatni. Az adott nagyságú kémény füstcsövének méretét, 12 Pa-os kémény huzat szükségesség mellett, az 1. táblázatban megadott füstgáz tömegáram és a füstgáz hőmérséklet alapján kell kiszámítani. Amennyiben a meglévő kéményben lévő huzat, meghaladja a 12 Pa-t, akkor egy huzatszabályozót kell biztosítani, mely 12±2 Pa tartományban tartja azt. 4

5 Műszaki adatok ATON Ognik 12 ill. 18 típusú kandallókályháknál Műszaki adatok Egység Ognik 12 Ognik 18 1 Névleges teljesítmény keményfa kw 12,00 18,00 2 Víz hőteljesítmény keményfa kw 9,00 12,00 3 Levegő hőteljesítmény keményfa kw 3,00 6,00 4 Névleges teljesítmény melletti égésidő h Egyszeri tüzelőanyag betöltése kg <7 <9 6 Hatásfok % 75,5 75,5 7 CO kibocsátás (13%O2) % 0,8 0,8 8 Füstgáz tömegáram g/s Füstgáz középhőmérséklete C kb. 200 kb Megengedett üzemi nyomás bar Víz próba nyomás bar Maximális üzemi hőmérséklet C Éghető anyagok üvegtől való távolsága cm Min. 80 Min Szükséges kéményhuzat 15 Méretek - névleges teljesítménynél - csökkentett terhelés alatt 1. táblázat Pa Pa 6 6 mm 480x1000x x1200x520 mm Tűztér súlya kg Víztérfogat l Előremenő és visszatérő csonkok DN 25 (1 ) 25 (1 ) 19 Tüzelőanyag - befoglaló (szél. x mag.x mélység) - égéstermék elvezetés csatlakozás -típus - hossz - körméret - nedvesség keményfa brikett cm cm % <20 <20 5

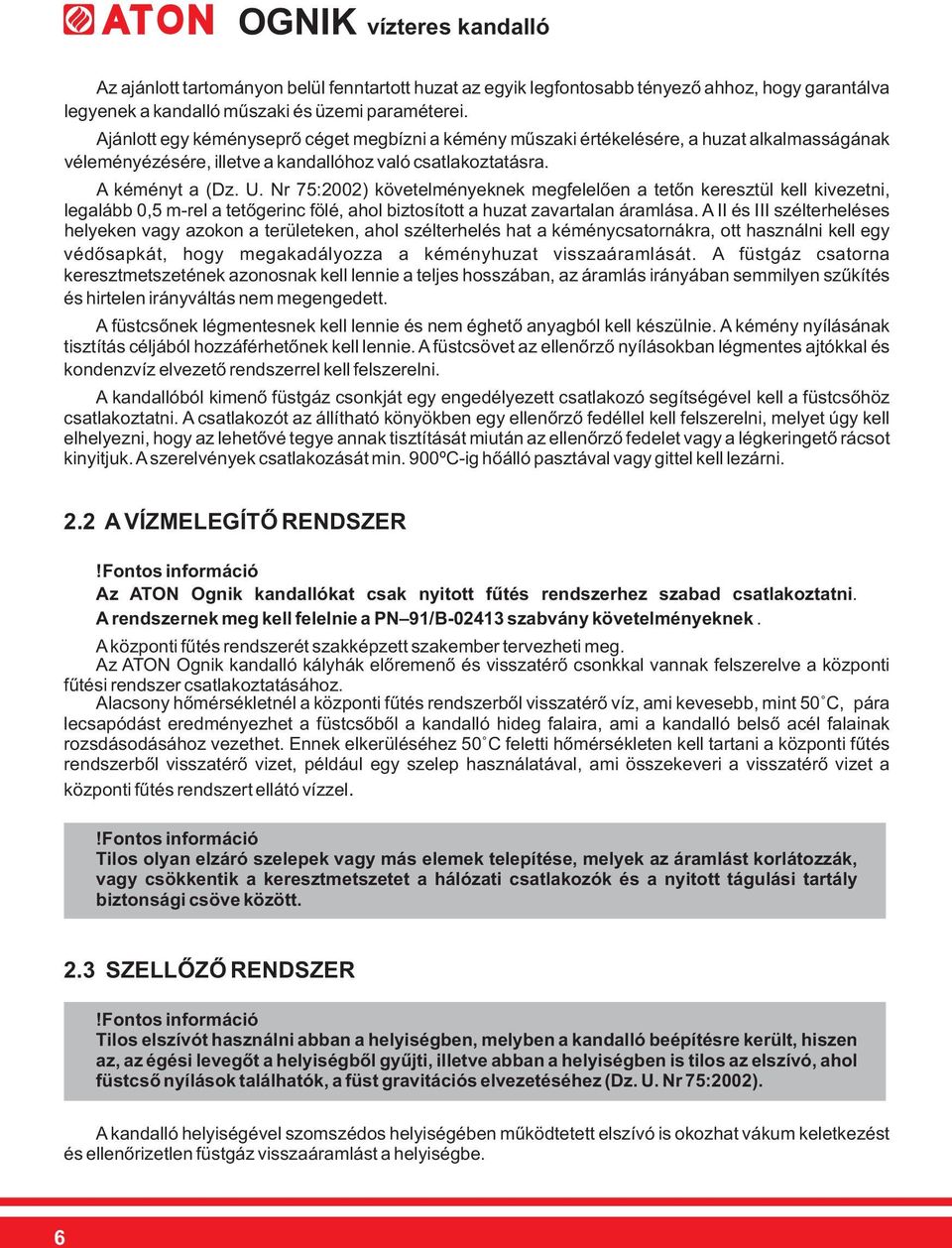

6 OGNIK vízteres kandalló Az ajánlott tartományon belül fenntartott huzat az egyik legfontosabb tényező ahhoz, hogy garantálva legyenek a kandalló műszaki és üzemi paraméterei. Ajánlott egy kéményseprő céget megbízni a kémény műszaki értékelésére, a huzat alkalmasságának véleményézésére, illetve a kandallóhoz való csatlakoztatásra. A kéményt a (Dz. U. Nr 75:2002) követelményeknek megfelelően a tetőn keresztül kell kivezetni, legalább 0,5 m-rel a tetőgerinc fölé, ahol biztosított a huzat zavartalan áramlása. A II és III szélterheléses helyeken vagy azokon a területeken, ahol szélterhelés hat a kéménycsatornákra, ott használni kell egy védősapkát, hogy megakadályozza a kéményhuzat visszaáramlását. A füstgáz csatorna keresztmetszetének azonosnak kell lennie a teljes hosszában, az áramlás irányában semmilyen szűkítés és hirtelen irányváltás nem megengedett. A füstcsőnek légmentesnek kell lennie és nem éghető anyagból kell készülnie. A kémény nyílásának tisztítás céljából hozzáférhetőnek kell lennie. A füstcsövet az ellenőrző nyílásokban légmentes ajtókkal és kondenzvíz elvezető rendszerrel kell felszerelni. A kandallóból kimenő füstgáz csonkját egy engedélyezett csatlakozó segítségével kell a füstcsőhöz csatlakoztatni. A csatlakozót az állítható könyökben egy ellenőrző fedéllel kell felszerelni, melyet úgy kell elhelyezni, hogy az lehetővé tegye annak tisztítását miután az ellenőrző fedelet vagy a légkeringető rácsot kinyitjuk. A szerelvények csatlakozását min. 900ºC-ig hőálló pasztával vagy gittel kell lezárni. 2.2 A VÍZMELEGÍTŐ RENDSZER!Fontos információ Az ATON Ognik kandallókat csak nyitott fűtés rendszerhez szabad csatlakoztatni. A rendszernek meg kell felelnie a PN 91/B szabvány követelményeknek. A központi fűtés rendszerét szakképzett szakember tervezheti meg. Az ATON Ognik kandalló kályhák előremenő és visszatérő csonkkal vannak felszerelve a központi fűtési rendszer csatlakoztatásához. Alacsony hőmérsékletnél a központi fűtés rendszerből visszatérő víz, ami kevesebb, mint 50 C, pára lecsapódást eredményezhet a füstcsőből a kandalló hideg falaira, ami a kandalló belső acél falainak rozsdásodásához vezethet. Ennek elkerüléséhez 50 C feletti hőmérsékleten kell tartani a központi fűtés rendszerből visszatérő vizet, például egy szelep használatával, ami összekeveri a visszatérő vizet a központi fűtés rendszert ellátó vízzel.!fontos információ Tilos olyan elzáró szelepek vagy más elemek telepítése, melyek az áramlást korlátozzák, vagy csökkentik a keresztmetszetet a hálózati csatlakozók és a nyitott tágulási tartály biztonsági csöve között. 2.3 SZELLŐZŐ RENDSZER!Fontos információ Tilos elszívót használni abban a helyiségben, melyben a kandalló beépítésre került, hiszen az, az égési levegőt a helyiségből gyűjti, illetve abban a helyiségben is tilos az elszívó, ahol füstcső nyílások találhatók, a füst gravitációs elvezetéséhez (Dz. U. Nr 75:2002). A kandalló helyiségével szomszédos helyiségében működtetett elszívó is okozhat vákum keletkezést és ellenőrizetlen füstgáz visszaáramlást a helyiségbe. 6

7 A helyiségben, ahol a kandalló van, biztosítani kell egy gravitációs befúvó-kifúvó beszerelését. Ez a beszerelés nem okoz vákumot a helyiségben. A befúvónak biztosítania kell az égéshez szükséges légáramlást, aminek értéke legalább m /óra/1 kw névleges kapacitás kell, hogy legyen, illetve nem kevesebb, mint 20m /óra egy tartósan ott tartózkodó főre. A szellőző rácsot úgy kell megtervezni, hogy azok ne tömődhessenek el, illetve úgy kell elhelyezni, hogy ne okozannak huzatot. A tisztaságáról és a szellőző rácsok áteresztő képességéről a felhasználónak kell gondoskodnia. 3. KANDALLÓ MŰKÖDÉSI UTASÍTÁSA 3.1 AJÁNLOTT TÜZELŐANYAG Az ATON Ognik kandallóban eltüzelhető tüzelőanyagok elsősorban keményfa hasábok, melyek hosszúsága és átmérője megtalálható az 1. táblázatban. A megengedett egyszeri tüzelőanyag betöltés mennyisége megtalálható az 1. táblázatban. Nem ajánlott ennél több tüzelőanyag betöltése, mivel az, a kezdeti égési fázisban a tűztér leterhelését okozná. Ez túlzott gyúlékony gáz kibocsátást eredményezne (szén-monoxid, szénhidrogének), valamint a kémény és a kandalló fűtési felületének kormozódását, továbbá a kandalló alacsony hatékonyságú működését okozná. A kibocsátott korom a kéményben tüzet okozhat. A fahasábokat vagy farönköket a rostély lemezre kell elhelyezni a kandalló ajtajával párhuzamosan. A megfelelő égés biztosításához és a kandalló kályha optimális égési paramétereinek eléréséhez ajánlott, hogy a tüzelőanyag nedvességtartalma max. 20% legyen. A fában lévő víz csökkenti az égéstérben lévő hőmérsékletet, ami az éghető gázok tökéletlen elégését eredményezi. Ennek eredménye a kandalló alacsony hatásfoka, és intenzíven szennyezett kandalló fűtőfelület, mely nagy mértékben csökkenti a hőcserét. Ahhoz, hogy a fából elpárologjon a víz, nagy energiára van szükség, mely vízpára formájában távozik a füstgázzal együtt a kéménybe. A fa megfelelő kiszárításának érdekében ajánlott: - a fát tüzelési méretre vágott formában tárolni (aminek méretei az 1. táblázatban találhatók) - a fát raklapon, halmokban tárolni, biztosítva a megfelelő légáramlást - a halmok között biztosítani a megfelelő légáramlást - a fát hónapig tető alatt tárolni. Tiltott tüzelőanyagok a WK24 kandallóhoz: - nem ajánlott tüzelőanyag, - hulladék tüzelőanyagok - kommunális hulladék, - vegyi anyagokkal impregnált fa, - 20 % feletti nedvességtartalmú fa - gyúlékony folyadékok - éghető ásványi folyadékok A tiltott tüzelőanyagok használata gyakran okoznak kárt a kandallóban, és a garancia elvesztéséhez is vezetnek. 7

8 OGNIK vízteres kandalló 3.2 A KANDALLÓ MŰKÖDÉSE! Fontos információ A kandalló ajtajának működés közben zárva kell lennie, a karbantartó tisztítást kivéve A kandalló beüzemelése A kandalló első begyújtását alacsony terhelés mellett ajánlott elvégezni (a rostély alatti szellőző kis résnyire való kinyitásásval) a hirtelen hőhatás megszüntetése érdekében, ami a kandalló kályha tartályának acél elemeinek károsodását okozhatja. Az első begyújtás alkalmával kellemetlen szagot bocsáthat ki a kandalló, melynek a megszilárdult festék lehet az oka. Ajánlott az első begyújtásnál kevesebb mennyiségű tüzelőanyagot használni. Az első begyújtásnál vagy hosszabb üzemmentes időszak után ellenőrizni kell: lfüstcsövek állapotát és átjárhatóságát hosszabb üzemmentes időszak után a csövek elzáródhatnak, la szellőző rendszerek állapotát és átjárhatóságát, la burkolat állapotát, la kandalló belső és külső felületeinek tisztaságát, la füstcsövek és a szellőző csövek megfelelő működését, laz összes elzáró szelep kinyitása, lhogy a vízmelegítő rendszer fel van-e töltve vízzel. A nyitott rendszerű tágulási tartály biztonságos beüzemeléséhez a vizet addig kell tölteni, amíg a víz át nem ömlik a túlfolyón. (itt az eredeti szövegben biztonsági szelep cső szerepel) Feltöltés után le kell zárni az elzáró szelepet a túlfolyón. (itt az eredeti szövegben biztonsági szelep cső szerepel) laz átmeneti időszakban, amikor a kandalló nincs használatban és a levegő hőmérséklete 0 C alá süllyed, alaposan le kell ellenőrizni, hogy a fűtés rendszer, ezen belül is a biztonsági csőnincs-e lefagyva. Ha a rendszer fagyott, azt az bizonyítja, hogy a kandalló vízzel való feltöltésénél a túlfolyóból(itt az eredeti szövegben biztonsági szelep cső szerepel)nem folyik ki a víz. la fűtési rendszerben a keringető szivattyút kényszerített keringetésre kell bekapcsolni.! Fontos információ Fagyott fűtési rendszernél tilos begyújtani a kandallóba. Ez a kandalló vízterében lévő magas nyomásnál robbanáshoz vezet, mivel a felgyülemlett vízpárának nincs kijárata A kandalló begyújtása la levegő szelepet és a füstgáz szelepet helyezzük teljesen nyitott állásba lnyissuk ki az égéstér ajtaját la rostélyra helyezzünk papírt vagy speciális gyújtóst és kis fadarabokat, majd gyújtsuk meg lbegyújtás után adjunk hozzá még két vagy három hasáb fát és zárjuk be az ajtót, valamint zárjuk be a füstgáz áteresztőt laz égetés után, amikor kb 2 cm vastagú parázs jön létre, a levegő szelepet be kell zárni, ki kell nyitni a füstgáz áteresztőt, és töltsük meg a tűzteret tüzelőanyaggal - aminek mennyisége az 1. táblázatban van leírva - majd zárjuk be a tűztér ajtaját és a füstgáz áteresztőt. laz optimális teljesítmény szabályzásához adott szintig forgassa a levegő szabályzót. 8

9 Teljesítmény szabályzás A kandalló kályhák teljesítményének szabályozására egy termosztatikus teljesítmény szabályozó szolgál, ún. huzat szabályozó. A szabályozó használati útmutatójában lehet megtalálni annak beszerelését és szabályzását. Vészhelyzet esetén a levegő szabályozót a levegő szabályozó menetes furatába becsavart csavar segítségével lehet szabályozni. Figyelem! A termosztatikus teljesítmény szabályozó nem tartozik a kályha felszereléséhez, azt meg kell vásárolni a kályha helyes működéséhez A kandalló megfelelő működtetésének módszerei la z ATON Ognik sorozatú kandallók, melyek megfelelnek a szabványnak és normáknak, alacsony hőmérsékletű kandallók. A kandallók égési idejét névleges teljesítménynél és alacsony teljesítménynél az 1. táblázatban találhatjuk. Ahhoz, hogy elérjük a megfelelő égésidőt és az égés tartósságát, a megfelelő kéményhuzatnál, az 1. táblázatban megadott összetételű, hosszúságú és nedvességtartalmú fahasábokkal vagy farönkökkel kell megtölteni a kandallót. A névleges teljesítmény eléréséhez maximálisan ki kell nyitni a levegő szabályzót. A minimális teljesítmény eléréséhez be kell zárni a levegő szabályzót. lutántölteni csak az előző adag leégésekor és max. 2,5 cm parázs mellett lehet. Utánrakás előtt néhány másodpercre nyissuk ki a tűztérajtót, hogy a légáram beinduljon és a keletkező füstgázok ne áradjanak be a helyiségbe. la hamut a hamuládából maximum négy utánrakás után kell kivenni, hogy elkerüljük a rostély alatti levegőáramlás elzáródását. A hamut kizárólag a betöltés előtt szabad kivenni, max. 2 cm parázs mellett. la fahasábokat és a gyújtóst a tűztér ajtóval párhuzamosan rakjuk be. Betöltés alatt zárjuk be a rostély alatti levegő bevezető nyílást. ltüzeléshez kizárólag legfeljebb 20% nedvességtartalmú kemény fát használjon. lkedvezőtlen szeles időjárási körülmények között problémák lehetnek a kéményhuzattal (ún. huzat visszaáramlás). Ajánlott a kéményen a védősapka használata, a huzat visszaáramlás megakadályozása érdekében. lha a kémény huzata túl nagy (a 14 Pa-t meghaladja ) huzat szabályozó használata ajánlott. lrendszeresen tisztítsuk a kandalló tűzterét, időszakonként a csatlakozókat és a kéményt. la kandalló üvegén lévő nem letisztított korom nagyon jó szigetelő, így rosszul vezeti a hőt, ami rontja a kandalló hatékonyságát, illetve a műszaki és működési paramétereket. lamennyiben a kandalló sokáig alacsony hőterheléssel működik, ajánlott egyszer egy héten legalább kétszeri tüzelő betöltésnél névleges teljesítményen működtetni a kandallót. Így szakaszosan ki lehet égetni a felhalmozódott kormot. lamennyiben a kandalló más olyan berendezéssel együtt működik, melyek az égéshez szükséges levegőt vonnak el, akkor a helyiségbe elegendő mennyiségű levegő bevitele szükséges. la kandallóban lévő fa megfelelő égését a kéményen kiáramló füst jelzi. la sötét füst alacsony hatékonyságú rossz égést jelez, ami nagy mennyiségű kormot és szénmonoxidot tartalmaz, tehát nincs megfelelő mennyiségű levegő az égéshez. A kéményből kijövő hosszantartó fehér füst kondenzációt jelez a kéményben, ami a kémény káros nedvesítéséhez vezethet. 9

10 OGNIK vízteres kandalló lrendszeresen ellenőrizzük a fűtési rendszer vízszintjét (nyomását), vízhiány esetén fel kell tölteni, amíg a víz ki nem ömlik a túlfolyón. lrendszeresen ellenőrizzük a fűtővízrendszer szivárgásmentességét. la fűtési szezon után ne engedjük le a vizet a rendszerből (karbantartási munkákon kívül). A rendszer belsejében fellépő korrózió miatt Biztonsági előírások a kandalló működése alatt lne felejtsük el, hogy a kandalló működése alatt a kandalló külső részei forróak, így a kandalló működése során óvatosnak kell lennünk és a karbantartási műveleteket védőfelszereléssel kell elvégezni (kesztyű). la karbantartást csak kihűlt tűztér esetén végezhetjük el, max. 2,5 cm magasságú parázs esetén. la manipulatív fogantyúk kezeléséhez a kandallóhoz csatolt fogantyúkat használjuk. la kandalló elején lévő ajtóban található tűzálló üveg tisztítását csak a tűztér kihűlése után szabad elvégezni. lbiztonsági okokból ne engedjük a gyerekeket a működésben lévő kandallóhoz. lvészhelyzet esetében pl. megreped az üveg, füstgáz kiáramlása, túlmelegedik a kandalló (felforr a víz a kandallóban). El kell zárni a levegő áramlást, ami az égéshez szükséges és óvatosan távolítsuk el a tűztérből a tüzelőanyagot. Ennek a műveletnek az elvégzése alatt intenzíven szellőztessük a helyiséget. lvészhelyzet esetén tilos vízzel oltani a tűzteret!!! Ha a víz a tűztér forró elemeivel érintkezik, az feszültséget kelt, mely kárt tehet a kandallóban és az intenzíven kiáramló vízpára robbanáshoz vezet, mely égési sérüléssel és a helyiségbe beáramló füstgázzal jár. lha a hamuládát ki kell üríteni, a hamut nem éghető tartályba kell beleszórni. Ne felejtsük el, hogy az eltávolított hamu nagyon forró lehet és tüzet okozhat annak elszórása. laz éghető berendezési tárgyakat és bútorokat legalább 80 cm távolságra helyezzük el a kandallótól. lhosszabb üzemszünet után alaposan le kell ellenőrizni a füstcsövek átjárhatóságát és a fűtési rendszer vízzel való feltöltését. ltilos a kandalló betét mindennemű változtatása. lkizárólag a gyártó által kiadott alkatrészek használata megengedett, melyeknek beszerelését a gyártó cég képviselete vagy a gyártó által felhatalmazott szervíz végezheti el. laz üzemen kívüli kandallóban 0 C alatti hőmérsékletnél a fűtési rendszer vize megfagyhat. A kandalló begyújtása előtt alaposan le kell ellenőrizni a fűtési rendszer átjárhatóságát. lha a rendszernincsfeltöltvevízzel, tilosbegyújtani. lhaforró a kandalló, ne töltsükfelvízzel a rendszert. la fűtési rendszert ph 7 (alapvető) értékű vízzel töltsük fel. la füstcsőben keletkezett koromégés esetén. Ellenőrizze le a kémény külső felületét, hogy nem keletkezett-e a legkisebb repedés sem, ami jelzi, hogy a kéményből nem jutott ki láng. Más esetben, vagy ha kétségei vannak, haladéktalanul értesítse a tűzoltókat. la kandalló működése alatt a tűztér üvegajtóját óvatosan kell kezelni. Ne támaszkodjunk az ajtónak és ne nyomogassuk az üveget, mert az eltörhet. 10

11 3.3 KARBANTARTÁS, TISZTÍTÁS ÉS IDŐSZAKOS ELLENŐRZÉS. Annak érdekében, hogy fenntartsuk a kandalló működésének a műszaki és működési paramétereit illetve a megbízhatóságát és biztonságát, annak részeit és az együttműködő rendszereket is tisztítani, konzerválni és időszakonként ellenőrizni kell a 2. táblázatban leírtak szerint. ELEM GYAKORISÁG ESZKÖZÖK Kandalló betét konvekciós felületének és a kémény összekötő csöveinek tisztítása Szükség szerint, szennyezettség mértékétől függően, de nem ritkábban, mint két havonta egyszer Kereskedelmi forgalomban kapható drótkefe, kandalló tisztító porszívó Kémény ellenőrzése, tisztítása és az égéstermék elvezető rendszer állapota Évente legalább kétszer, fűtési szezon után és hosszabb üzemszünet után. Szakértő kéményseprő cég Elülső üveg Rostély és a belső elemek Füstgáz áteresztő csappantyú karbantartása,a tűztér ablak és ajtó tömítéseinek cseréje Szükség szerint Szükség szerint Legalább egyszer egy évben, fűtési szezon után vagy szükség szerint kopás mértékétől függően Lehűtött kandalló üveghez használatos Porszívó,kandalló tisztító eszközök Gyártó által meghatalmazott szerelő 2. táblázat 4. A KANDALLÓ HIBÁS MŰKÖDÉSÉNEK OKAI A kandalló hibás működése és azok valószínű okai a 3. táblázatban vannak feltüntetve. Nehézségek a begyújtásnál vagy a fa égésével Zavarok a kéményhuzatban A kandalló nem éri el a névleges paramétereket A kandalló vízterében lévő vízfűtéstúlmelegszik Nagy a hőmérséklet különbség a kandalló vízterében lévő víz és a központi fűtés vize között Túl vastag fa rönkök Túl nedves a fa Elzáródott szellőző rendszer Tele van a hamuláda, nincs elég légáramlás a rostély alatt Korommal eltömődött füstcsövek vagy nem átjárható kémény Hideg kémény Huzatvisszaáramlás erős szél következtében Túl kicsi a kémény átmérője vagy magassága Elzáródott szellőző rendszer Korommal eltömődött füstcsövek vagy nem átjárható kémény A kandalló kisebb teljesítményű a szükséges hőigényhez Túl nedves a fa Elzáródott szellőző rendszer Korommal eltömődött füstcsövek vagy nem átjárható kémény Tele van a hamuláda, nincs elég légáramlás a rostély alatt Túl kicsi a kémény huzat Túl nagy a kéményhuzat ami nagy lángban nyilvánul meg, ami átviszi a hőenergiát a kéménybe Túl nagyra van nyitva a primer levegőszabályozó nyilása a szükséges hőigényhez képest Nincs bekapcsolva vagy túl gyenge a keringető szivattyú Levegős a fűtési rendszer Zárva vannak az elzáró csapok Nincs bekapcsolva vagy túl gyenge a keringető szivattyú Levegős a fűtési rendszer Zárva vannak az elzáró csapok 3. táblázat 11

12 OGNIK vízteres kandalló 5. GYÁRTÓI TÁJÉKOZTATÓ A kandallók gyártója biztosítja az alkatrész ellátást a z ATON Ognik kandallókhoz. Pótalkatrészek rendelésekor forduljon a helyi értékesítési képviseletünkhöz. Szerviz és ügyfélszolgálat: 2310 Szigetszentmiklós, ÁTI-Sziget Ipari Park 12. Tel/fax: / admin@mycon.hu 5.1 GARANCIÁLIS FELTÉTELEK 1) A gyártó az eladás napjától, ami a garancia jegyen található, számított 36 hónapig vállal garanciát a víztérre. 2) A gyártó biztosítja a garanciális időszakon belül a gyártási hibából fakadó hibák ingyenes javítását a hiba bejelentésétől számított 14 munkanapon belül. 3) Nem vonatkozik a szerelés illetve az alkatrész csere a működés közben elhasználódott elemekre: ajtó tömítések, rostély,füstgáz áteresztő. 4) A garancia meghosszabbításra kerül a hiba bejelentésétől a javításig terjedő időszakkal. 5) A kandalló betét bárminemű módosítása tilos és a garancia elveszítéséhez vezet. 6) A kivitelező által lepecsételt kandalló telepítési kártyájának visszaküldése garantálja az ingyenes javítást. 7) A vevőnek joga van a kandalló kicseréléséhez vagy a pénz visszaigényléséhez, amennyiben a garanciális időszakon belül harmadszori javítás után is fennáll a hiba. 8) A garancia nem vonatkozik a kazán karbantartására és tisztítására. 9) A garancia nem vonatkozik: - a kandalló helytelen használatából eredő mechanikai sérülésekre, - illetéktelen személy által végzett módosítás vagy javítás okozta sérülésekre, - túl nedves tüzelőanyaggal való tüzelés okozta károkra mint pl.:ajtó tömítések leválása, az üvegen és a kandalló betéten lévő nagy mennyiségű lerakódás. - lefagyott fűtés rendszer okozta károkra. - a fűtési rendszerben lévő vízhiány okozta károkra. 10) A garancia érvényességéhez szükséges, hogy a kandallót a leírt utasítások alapján engedéllyel rendelkező kivitelező üzemelje be. 11) Garanciális javításra a gyártó által kijelölt magánszemélyek vagy cégek jogosultak. 12) Az eladó nem vállal felelősséget a kandalló helytelen alkalmazása miatt fellépett hibákért. 13) Az üveg 750 C-ig hőálló, viszont az égéstér megfelelő működés mellett soha nem éri el ezt a hőmérsékletet, így üvegtörés nem következhet be túlmelegedés miatt, hanem csak a nem megfelelő karbantarás vagy szakszerűtlen kezelés esetén. 14) A nem megfelelő nedvességtartalmú fával való tüzelésből fakadó károkra nem fogadunk el reklamációt. 15) A jótállási jegy elvesztése nem pótolható. 16) A jótállási jegy és a telepítési és működési utasítások szerves egészt képeznek. 17) A garancia feltétele, hogy kitölti és visszaküldi a mellékelt beüzemelési kártyát a vásárlástól számított egy hónapon belül. Elfogadom a garanciális feltételeket (vevő olvasható aláírása) 12

13 5.3 BEÜZEMELÉSI SZELVÉNY 1. Készülék neve: Készülék gyári száma: Vásárlás ideje: Beszerelés ideje: Beszerelés címe: A beszerelő cég vagy személy neve: A kandalló tulajdonosának neve: A kandalló tulajdonosának aláírása: FIGYELEM!!! Ha kitölti és visszaküldi a mellékelt beüzemelési kártyát a vásárlástól számított egy hónapon belül, az igazolja, hogy megismerték a garanciális feltételeket és a használati útmutatást. A garancia feltétele ezen kártya visszaküldése!!! A következő címre kérjük küldeni a kártyát: MzCon Kft Szigetszentmiklós, ÁTI-Sziget Ipari Park 12 Tel/fax: / admin@mycon.hu 13

14 14 OGNIK vízteres kandalló

15 5.2 JÓTÁLLÁSI JEGY Vásárlás dátuma: / / Vevő: Teljes név: Cím: Eladó: Név: Cím: Eladó bélyegzője Aláírás Készülék típus: Gyári száma: Beszerelés dátuma: Beszerelés címe: Beszerelő cég neve és pontos címe: Megjegyzés: Beszerelő cég bélyegzője Aláírás Készülék tulajdonosának aláírása (olvasható): 15

16 Szerviz és ügyfélszolgálat: 2310 Szigetszentmiklós, ÁTI-Sziget Ipari Park 12 Tel/fax: / Importőr/forgalmazó: Mycon Kft. Gyártó: EkoCentrSp.zo.o Poland 16
