KEZELÉSI KARBANTARTÁSI UTASÍTÁS ALFATHERM

Átírás

1 KEZELÉSI KARBANTARTÁSI UTASÍTÁS ALFATHERM 27, - 37, - 47 típusú, szilárd tüzeléső melegvizes kazánhoz Gyártó: STARKTHERM Kft Békéscsaba Kisrét 97. Telefon: 06/ Fax: 06/

2 Kedves Vásárló! Ön egy a STARKTHERM Kft által gyártott ALFATHERM típusú szilárd tüzelıanyag tüzelésére alkalmas, melegvíz üzemő kazán tulajdonosa lett. Meggyızıdésünk, hogy jól választott, amikor a kiváló mőszaki paraméterekkel rendelkezı esztétikus, jogszabályoknak megfelelı engedéllyel rendelkezı kazánt vásárolt. Bízunk benne, hogy sokáig megelégedésére megbízható lesz főtıberendezése. Ahhoz, hogy a kazán kifogástalanul üzemeljen, kérjük még az üzembehelyezés elıtt szíveskedjen a kezelési utasítást gondosan áttanulmányozni és az abban foglaltakat betartani! Tartalomjegyék: 1. Általános ismertetés 2. Szerkezeti ismertetés 3. Üzembe helyezés 4. Üzemeltetés 5. Karbantartás 6. Mőszaki adatok 1. Körvonalrajz 2. Bekötési vázlat 7. Fontos tudnivalók 8. Egyéb elıírások 9. Jótállási feltételek 10. Minıségi bizonyítvány

3 ÁLTALÁNOS ISMERTETİ Az ALFATHERM típusú kazánok melegvíz üzemő főtési rendszerhez lettek kifejlesztve. Alkalmasak családi házak, mőhelyek, különbözı gazdasági épületek, mezıgazdasági üzemcsarnokok, üvegházak gravitációs és szivattyús főtésére. Különbözı teljesítményő berendezések melyek egy gyártmánycsaládot alkotnak lehetıséget biztosítanak arra, hogy igényüknek a legmegfelelıbb nagyságot válasszák. A kazánok szilárd tüzelıanyagok elégetésére készültek, így alkalmasak a fekete (lengyel lángborsó) és barnaszenek, brikettek, különféle tőzifa, fahulladék, ágnyesedék elégetésére. A kazánra jellemzı a könnyő kezelhetıség, nagymérető tőztér ajtó, a hamutér alatt is elhelyezkedı víztér. Egyszerő a karbantartás, mely rendszeresség esetén jó üzemelést biztosít. A berendezés koksz tüzelésére n e m alkalmas! 2.1. Kazántest 2. SZERKEZETI ISMERTETÉS A kazántest külsı és belsı köpenybıl áll, mely acéllemezbıl hajlítással megfelelı merevítésekkel hegesztett kivitelben készült. A kazántesten három kezelı ajtó lett kialakítva, hogy a kazán kezelése könnyen elvégezhetı legyen. Tüzelıajtón át tápláljuk a kazánt tüzelıanyaggal, valamint az ajtón lévı szabályozóelemmel tudjuk beállítani a szekunder levegıt. Itt található a tisztítás megkönnyítését szolgáló kivehetı tisztítótér fedél, mely a két oldalt lévı billenı csap oldásával kivehetı és szabaddá teszi a füstjáratokat.

4 - 4 - Hamuzó ajtó egyrészt az üzemelés során keletkezett salak, hamu eltávolítását teszi lehetıvé, másrészt az ajtóba beépített légcsappantyúval tudjuk szabályozni az égéshez szükséges primer levegıt. A légcsappantyú kialakítása lehetıséget biztosít automatikus huzatszabályozó beépítésére, melynek érzékelıjét a kazán tetején lévı ¾ -os karmantyúba csatlakoztathatjuk. A beépítését bízzuk szakemberre! A kazánok alá javaslunk acéllemez alátétet elhelyezni, hogy a hamutér tisztításakor parázs a padlózatra ne hulljon Rostélyok Tőzrács ferde elrendezéső az ajtókeretbe hegesztett tartócsapokon támaszkodik, kibillenthetı. Megakadályozza, hogy a tüzelıanyag a hamuzó ajtó felıl kihulljon. Síkrostély a hamuzó ajtó középvonalában van elhelyezve, sík elrendezéső, mérettıl függı darabszámú rostélyból áll. Valamennyi rostélyelem öntöttvasból készült, nagy igénybevételre alkalmas, de a főtés intenzitásától és az alkalmazott főtıanyagtól függıen élettartama véges, cseréjére általában szükség van. Megfelelı pótlásukat biztosítjuk Burkolat A kazántest hıszigeteléssel, lemezburkolattal van ellátva, mely oldható csavaros kötéssel van a kazántesten rögzítve. A kazán esztétikus megjelenítése érdekében a kazántestet hıálló festéssel, a burkolatot elektrosztatikus porszórással láttuk el Tartozékok Kazánt az alábbi tartozékokkal szállítjuk: Hımérı, tőzrács, rostélyelem, automata huzatszabályzó, piszkavas, hamukaparó és tisztító eszköz, védıkesztyő.

5 2.5 Mőszaki adatok TIPUS: Alfatherm Hıteljesítmény kw Készülék tömege kg Tőztér felıli köpeny vastagság mm Főtıfelület m2 2,1 2,9 3,7 Víztartalom: liter Vízoldali nyomás max. bar Egyszeri széntöltet: kg Egyszeri töltet égési ideje: óra Újragyulladási idı / fa / óra Újragyulladási idı / szén / óra Huzat igény: mbar 0,2-0,3 0,2-0,3 0,2-0,3 Átlagos füstgáz hımérséklet: C Füstgáz tömegáram max. g/s 16,8 18,8 25,9 CO kibocsátási osztály I. I. I. Hatásfok: % Elıremenı vízcsatlakozás Visszatérı vízcsatlakozás Füstcsı csatlakozás Az évi CLV törvény 4. fejezete értelmében mint gyártók a közölt mőszaki adatok valódiságát tanúsítjuk 3. ÜZEMBEHELYEZÉS A kazánt csak olyan helyiségekbe lehet beépíteni, ahol megfelelı mérető kéményhez és a főtési rendszerhez is a csatlakozási lehetıség ki van alakítva, a padló és falburkolatok nem éghetıek a kazán 1,5 m-es körzetében Kémény A központi főtéső kazánok részére külön kéményt kell létesíteni, amely a kazánok teljesítményéhez van méretezve, kivitelezése kellı gondossággal, tömörzáróan történt, és ezt a helyi illetékes kéményseprı határozatban véleményezte. A kémény feladata részben az égéshez szükséges levegı átszívása a tüzelırostélyon, az égı szénrétegen, másrészt a füstgázoknak az elvezetése a szabadba. Az égéshez szükséges levegıt abból a helyiségbıl biztosítjuk, ahol a kazánt telepítettük. Ezért itt biztosítani kell a levegı szabad beáramlását, és megfelelı utánpótlását. A kazán huzatigénye: min. 20 Pa. A kazán füstcsövét lehetıleg egyenes csıdarabbal jól illeszkedıen, hézagmentesen csatlakoztassuk a kéményhez. A kémény keresztmetszete nem lehet kisebb a kazán füstcsı keresztmetszetétıl, és min. 8,5 m magas a padlószinttıl. Ne feledkezzünk meg a füstcsı megfelelı rögzítésérıl!

6 3.2. Főtési rendszer A kazánhoz kapcsolódó melegvíz főtési rendszer kialakítását az épületgépész tervei alapján csak gyakorlattal bíró szakemberrel végeztessük el. A kazánt akár gravitációs, akár szivattyús rendszerhez kapcsolhatjuk. A berendezés csak nyitott, tágulási tartállyal szerelt főtési rendszerben alkalmazható. Hidrosztatikus nyomás max. 2 bar. A kazánt a főtési rendszerhez két 2 -os karmantyúval csatlakoztathatjuk Feltöltés A telepítést követıen a teljes főtési rendszert a kazántöltı ürítı csapon keresztül töltsük fel vízzel. A kazántöltı csap csatlakozására a kazán hátulján lévı ½ mérető belsı menetes csonk szolgál. A kazántöltı csapra szerelt tömlı segítségével nem csak feltölteni tudjuk a rendszert, hanem itt tudjuk a főtıvizet szükség szerint leengedni is. A töltés megkezdése elıtt a főtıtestek elzárócsapjait nyissuk ki. A töltést lassan megindíthatjuk és addig folytatjuk míg a tágulási tartály túlfolyóján a víz megjelenik. A töltést a vízvezetéki csap, majd a kazántöltı csap elzárásával befejeztük és elıkészítjük a kazánt a begyújtásra, főtésre. Az elsı feltöltést a kivitelezı szakember végezze! 4. ÜZEMELTETÉS 4.1. A központi főtı berendezés üzemeltetése nemcsak egyszerő tüzelési feladat, hanem hozzátartozik a berendezés üzemének ellenırzése, felügyelete, tisztítása és karbantartása Begyújtás elıtt gyızıdjünk meg arról, hogy - a berendezés teljesen fel van-e töltve vízzel - megfelelı állásban vannak-e az elzáró szerkezetek Szivattyúsfőtés esetén még a begyújtás elıtt kapcsoljuk be a szivattyút. Ennek elmulasztása a berendezés meghibásodásához vezethet ha késıbb a már forró kazánba hirtelen sok hideg víz áramlik BEGYÚJTÁS a./ A kazán alulról történı begyújtásakor vegyük ki a tőzrácsot (ferde) és a rostély hátsó részét töltsük meg szénnel. Az elülsı harmadára helyezzünk megfelelı mennyiségő összegyőrt papírt vagy 2-3 db alágyújtóst, erre 1-2 marék száraz puha fát és néhány darab hasított tőzifát. Az így bekészített tüzelıanyagot meggyújtjuk és megvárjuk amíg a tőzifa és a közelében lévı szén is begyulladt, majd az égı részre óvatosan 1-2 lapát szenet

7 - 7 - rakunk. Amikor már ez is meggyulladt, az égı szenet szétterítjük és a tüzelést további tüzelıanyag rászórásával folytatjuk. b./ Felülrıl történı begyújtáskor, melyet a magasabb kátránytartalmú szenek, brikettek tüzelésekor célszerő alkalmazni, nyissuk ki a salakoló ajtót és gyızıdjünk meg róla, hogy a tőzrács a helyén van-e. Töltsük meg a kazán tőzterét a tüzelıajtón keresztül szénnel, amely lehetıleg ne legyen poros. A szén tetejére rakjunk megfelelı mennyiségő összegyőrt papírt vagy 2-3 db alágyújtóst, 1-2 marék aprófát és néhány db tőzifát. Gyújtsuk meg a tüzet, majd ha a tőzifa is begyulladt, tegyünk az égı részre 1-2 lapát szenet. Ha ez is begyulladt, csukjuk be a tüzelıajtót. A szükséges levegı a rostélyon és a kinyitott salakoló ajtón keresztül jut el a tőzhöz. A felszabaduló gázok elégetéséhez szükséges szekunder levegıt a tüzelıajtón lévı elemmel tudjuk beállítani. A kazán kezelése semmi más beavatkozást nem igényel, mint hogy a tüzelıanyagot idınként pótolni kell és a hamut, salakot el kell távolítani. 6. KARBANTARTÁS A szakszerően telepített melegvíz főtési rendszer különösebb karbantartást nem igényel, de a kazán rendszeres tisztításáról gondoskodni kell. 1. A kazánnal szállított tisztítóvassal a kazán belsı faláról, a hıcserélırıl a lerakódott égésterméket könnyen lekaparhatjuk, melyet szükség szerint végezzünk, mert a megtisztított kazán jobb hatásfokkal üzemel. 2. Minden begyújtás elıtt gondosan takarítsuk ki a tőzteret a benne lévı salaktól és a rostély alatti hamuteret is. - Az összegyőjtött salakot ne tároljuk a kazán helyiségében! - A főtési rendszerben lévı víz mennyiségét naponta ellenırizzük, szükség szerint pótolni kell! Teljesítmény A kazán teljesítményét a felhasznált tüzelıanyag minısége, főtıértéke is nagyban befolyásolja, de a tüzelés módját is gondosan ki kell kísérletezni, be kell gyakorolni. Lényegesen nagyobb a berendezés teljesítménye ha nagyobb főtıértékő feketeszénnel ( kcal/kg ) tüzelünk, mint egy alacsonyabb főtıértékő ( kcal/kg ) barnaszén esetén.

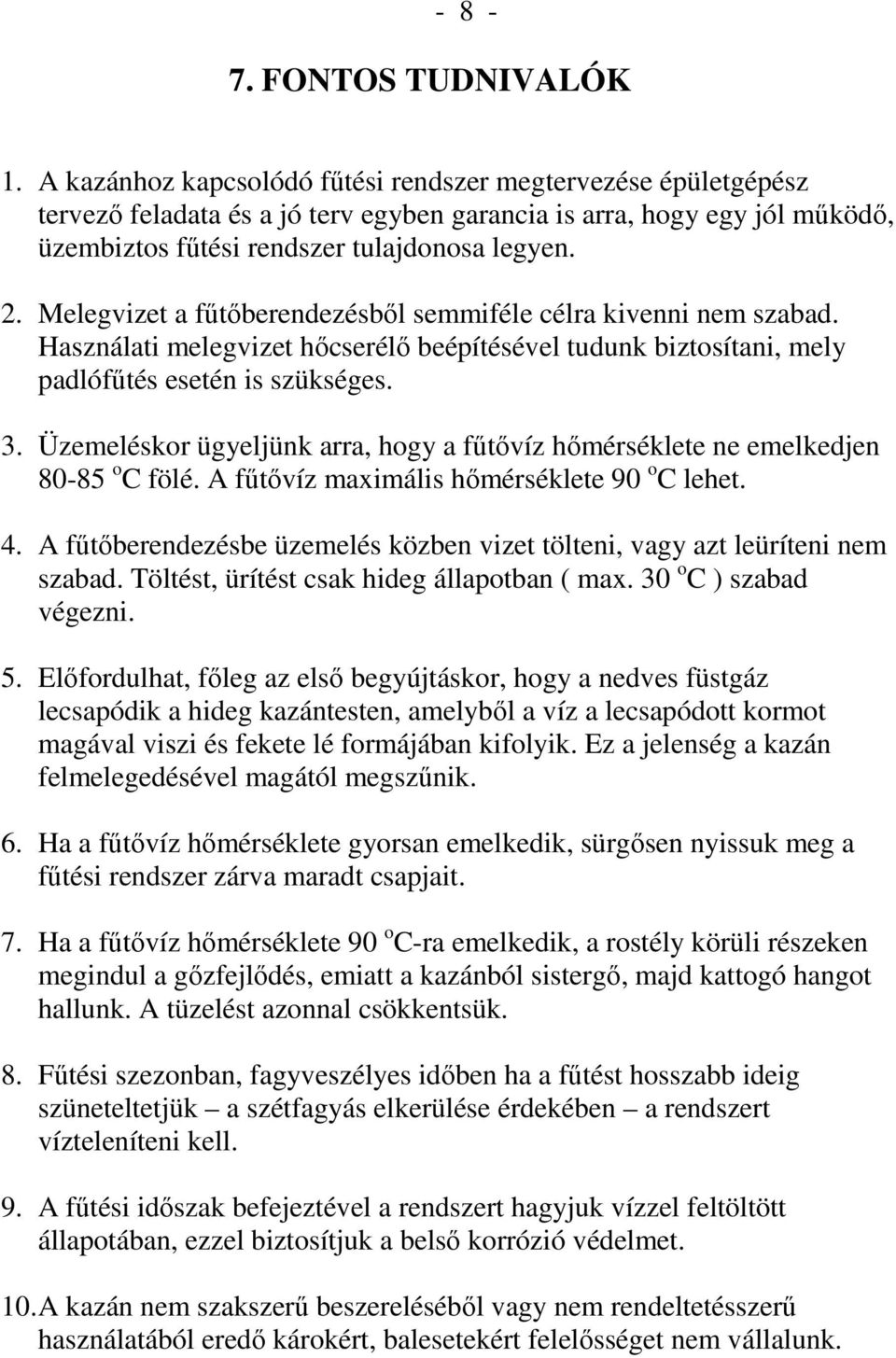

8 FONTOS TUDNIVALÓK 1. A kazánhoz kapcsolódó főtési rendszer megtervezése épületgépész tervezı feladata és a jó terv egyben garancia is arra, hogy egy jól mőködı, üzembiztos főtési rendszer tulajdonosa legyen. 2. Melegvizet a főtıberendezésbıl semmiféle célra kivenni nem szabad. Használati melegvizet hıcserélı beépítésével tudunk biztosítani, mely padlófőtés esetén is szükséges. 3. Üzemeléskor ügyeljünk arra, hogy a főtıvíz hımérséklete ne emelkedjen o C fölé. A főtıvíz maximális hımérséklete 90 o C lehet. 4. A főtıberendezésbe üzemelés közben vizet tölteni, vagy azt leüríteni nem szabad. Töltést, ürítést csak hideg állapotban ( max. 30 o C ) szabad végezni. 5. Elıfordulhat, fıleg az elsı begyújtáskor, hogy a nedves füstgáz lecsapódik a hideg kazántesten, amelybıl a víz a lecsapódott kormot magával viszi és fekete lé formájában kifolyik. Ez a jelenség a kazán felmelegedésével magától megszőnik. 6. Ha a főtıvíz hımérséklete gyorsan emelkedik, sürgısen nyissuk meg a főtési rendszer zárva maradt csapjait. 7. Ha a főtıvíz hımérséklete 90 o C-ra emelkedik, a rostély körüli részeken megindul a gızfejlıdés, emiatt a kazánból sistergı, majd kattogó hangot hallunk. A tüzelést azonnal csökkentsük. 8. Főtési szezonban, fagyveszélyes idıben ha a főtést hosszabb ideig szüneteltetjük a szétfagyás elkerülése érdekében a rendszert vízteleníteni kell. 9. A főtési idıszak befejeztével a rendszert hagyjuk vízzel feltöltött állapotában, ezzel biztosítjuk a belsı korrózió védelmet. 10. A kazán nem szakszerő beszerelésébıl vagy nem rendeltetésszerő használatából eredı károkért, balesetekért felelısséget nem vállalunk.

9 EGYÉB ELİÍRÁSOK - A kazánt csak olyan helyiségbe szabad telepíteni, ahol a rendeltetés szerő üzemelés során tőz- és robbanásveszély nem áll fenn. - A helyiség padozata, oldalfala a kazán és füstcsöve 1,5 m-es körzetében nem éghetı anyagú legyen. - Javasoljuk a kazán alá acéllemez elhelyezését, mely elıl 0,6 m-rel, oldalt és hátul 0,3 m-rel érjen túl. - A helyiségben csak annyi tüzelıanyagot szabad tárolni, amennyi a napi begyújtáshoz szükséges. - A kazánt úgy kell elhelyezni, telepíteni a helyiségben, hogy könnyen megközelíthetı, körüljárható legyen. - A kazánba még begyújtásra is t i l o s robbanásveszélyes folyékony anyagot behelyezni! (pl.: benzin, gázolaj, hígító, alkohol, stb.) Begyújtáshoz papírt, aprófát használunk! - A kazánajtó kezelıfogantyúi üzemelés közben felmelegednek, ezért javasoljuk a védıkesztyő használatát. - Minden főtési szezon elıtt, illetve hosszabb üzemszünet után a begyújtást megelızıen ellenırizze a füstcsövek rögzítettségét és a füstjáratok megfelelısségét is!

10 FIGYELEM! A FŐTÉSI RENDSZER FELELJEN MEG AZ MSZ /2 ELİÍRÁSAINAK! Javasolt főtési rendszer vázlata MSz /2 szerint Bv - biztonsági vezeték(min.1 ) Tv - tágulási vezeték Tf Tf - túlfolyó vezeték Tt Tt - tágulási tartály Bv Tv
