HU - magyar. Szerelési- és kezelési utasítás. Cseremodul Service-Unit BEKOMAT 32 (SUBM32)

Átírás

1 HU - magyar Szerelési- és kezelési utasítás Cseremodul Service-Unit BEKOMAT 32 (SUBM32)

2 2 Service-Unit BEKOMAT 32

3 1 Piktogramok és szimbólumok Biztonsági utasítások Műszaki adatok Ellenőrzés és karbantartás Hibakeresés és hibaelhárítás Alkatrészek és komponensek Javasolt pótalkatrészek...12 Service-Unit BEKOMAT 32 3

4 Pos: 2 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten @ 1 Pos: 3 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten s/w @ 1 Pos: 4 /Beko Technische Dokumentation/Piktogramme/Gefahr Warnung Vorsicht @ 1 Pos: 5 /Beko Technische Dokumentation/Piktogramme/G+W+ V Netzspannung @ 1 Pos: 7 /Beko Technische Dokumentation/Sicherheit/Hinweis Anleitung @ 1 Pos: 8 /Beko Technische Dokumentation/Sicherheit/Gefahr @ 1 Pos: 9 /Beko Technische Dokumentation/Sicherheit/M aßnahmen Dr uckluft @ 1 Pos: 10 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Piktogramok és szimbólumok Pos: 1 /Beko Technische Dokumentation/Überschriften/1/Piktogramme und Piktogramok és szimbólumok Vegye figyelembe a szerelési- és kezelési utasítást Vegye figyelembe a szerelési- és kezelési utasítást (a típustáblán) Általános veszély jel (Veszély, Figyelmeztetés, Vigyázat) Általános veszély jel (Veszély, Figyelmeztetés, Vigyázat) hálózati feszültségre és hálózati feszültség alatt álló alkatrészekre Pos: 6 /Beko Technische Biztonsági utasítások Kérjük, ellenőrizze hogy ez az utasítás a készülék típusnak is megfelel. Vegye figyelembe a jelen kezelési utasításban található valamennyi utasítást. Olyan alapvető információkat tartalmaz, amelyeket a telepítés, az üzemeltetés és a karbantartás során figyelembe kell venni. Ezért a szerelőnek, valamint az illetékes üzemeltetőnek / szakembernek feltétlenül el kell olvasnia ezt a kezelési utasítást a telepítés, üzembe helyezés és karbantartás előtt. A kezelési utasítás a Service-Unit BEKOMAT 32 alkalmazásának helyén mindig hozzáférhető kell, hogy legyen. A jelen üzemeltetési utasításon kívül szükség esetén a helyi, ill. nemzeti előírásokat is figyelembe kell venni. Győződjön meg róla, hogy a Service-Unit BEKOMAT 32 csak a megengedett és a típustáblán feltüntetett határértékeken belül üzemel. Ellenkező esetben személyi és anyagi természetű veszélyeztetés áll fenn és működési- és üzemzavarok léphetnek fel. Amennyiben a jelen telepítési- és üzemeltetési utasítással kapcsolatban bármilyen bizonytalanság vagy kérdés merül fel, kérjük vegye fel a kapcsolatot a BEKO TECHNOLOGIES GMBH-val. Intézkedések: Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. 4 Service-Unit BEKOMAT 32

5 Pos: 11 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 12 /Beko Technische Dokumentation/Sicher heit/sicherheitshinweise, weitere BM ( nicht Ex, nicht 1 Pos: 13 /Beko Technische Dokumentation/Sicher heit/zusatz Sicherheitshinweise BM31/32 @ 1 Pos: 14 /Beko Technische Dokumentation/Sicher heit/vorsicht @ 1 Pos: 15 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 16 /---- Seitenumbr uch @ 1 Biztonsági utasítások Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Csak feszültségmentes állapotban végezzen karbantartási munkákat. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. További biztonsági utasítások: A telepítés és az üzemeltetés során ugyancsak be kell tartani az érvényben lévő nemzeti rendelkezéseket és biztonsági előírásokat. Ne használja robbanásveszélyes környezetben a BEKOMAT 32 készüléket. A beömlés csavarzatainál kerülni kell a túlzott meghúzási erőket. Ez különösen érvényes a kúpos csavarzatokra. A BEKOMAT 32 készülék csak rákapcsolt feszültség esetén üzemképes. A teszt gombot ne használja tartós víztelenítésre. Csak eredeti pótalkatrészeket használjon. A kifogástalan működés csak így biztosított. Kiegészítő utasítások: A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. A szereléskor a beömlés csatlakozása csavarozási felületét (kny. 27) ellen kell tartani. A szervizegységet nem szabad szétszerelni. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint Service-Unit BEKOMAT 32 5

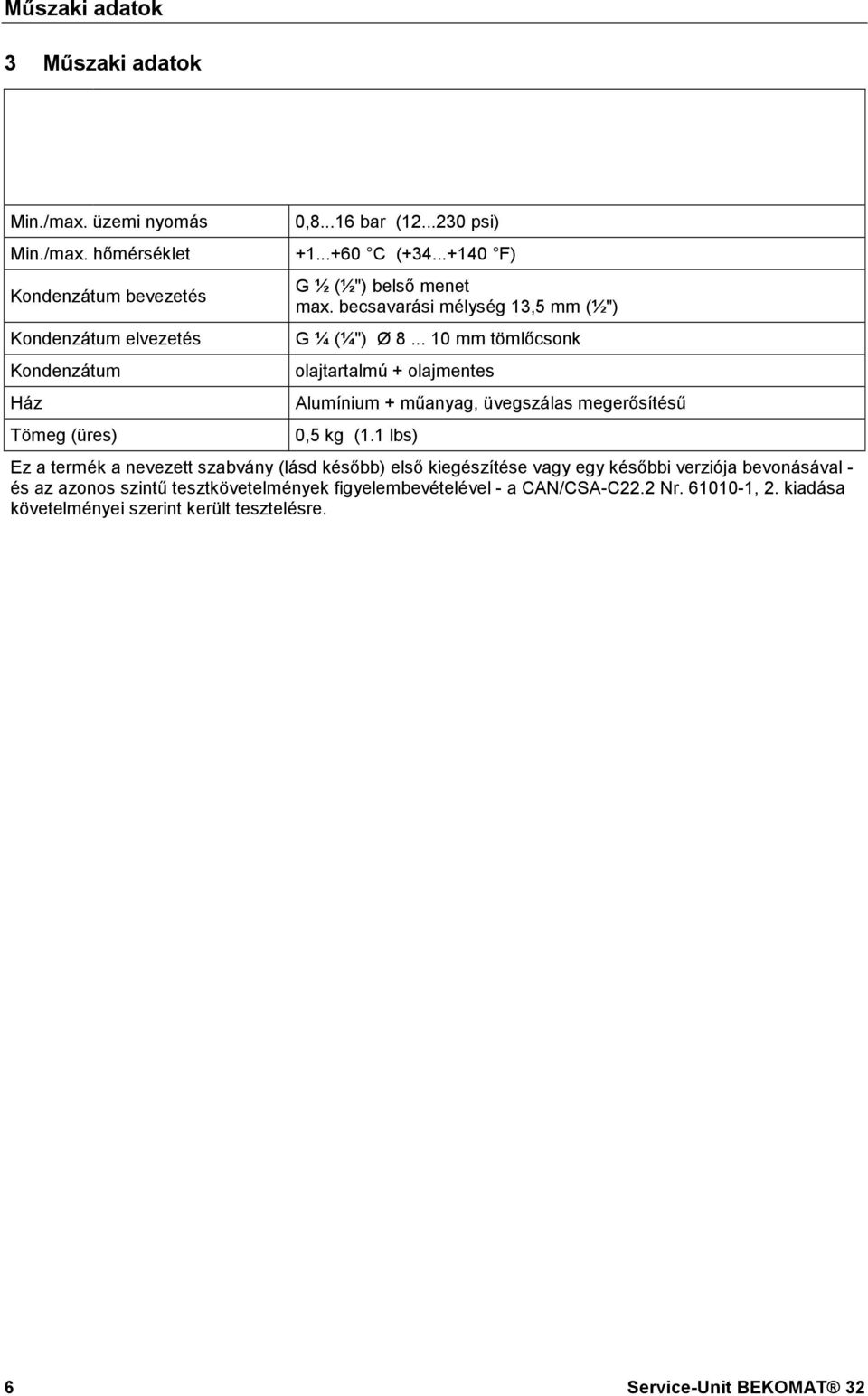

6 Pos: 18 /Beko Technische Dokumentation/Technische Daten/BEKOM AT/Techn. Daten BM Standard + Zert. (o.leistg., nicht @ 1 Pos: 19 /---- Seitenumbr uch @ 1 Műszaki adatok Pos: 17 /Beko Technische Dokumentation/Überschriften/1/Technische Műszaki adatok Min./max. üzemi nyomás Min./max. hőmérséklet Kondenzátum bevezetés Kondenzátum elvezetés Kondenzátum Ház Tömeg (üres) 0, bar ( psi) C ( F) G ½ (½") belső menet max. becsavarási mélység 13,5 mm (½") G ¼ (¼") Ø mm tömlőcsonk olajtartalmú + olajmentes Alumínium + műanyag, üvegszálas megerősítésű 0,5 kg (1.1 lbs) Ez a termék a nevezett szabvány (lásd később) első kiegészítése vagy egy későbbi verziója bevonásával - és az azonos szintű tesztkövetelmények figyelembevételével - a CAN/CSA-C22.2 Nr , 2. kiadása követelményei szerint került tesztelésre. 6 Service-Unit BEKOMAT 32

7 Pos: 21 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 22 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 23 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 24 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 25 /Beko Technische Dokumentation/Sicher heit/vorsicht 1 Pos: 26 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen @ 1 r Pos: 27 /Beko Technische Dokumentation/Sicher heit/hinweis Installation und @ 1 Ellenőrzés és karbantartás Pos: 20 /Beko Technische Dokumentation/Überschriften/1/Kontr olle und Ellenőrzés és karbantartás Intézkedések: Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Csak feszültségmentes állapotban végezzen karbantartási munkákat. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint Figyelem: Feltétlenül vegye figyelembe az összes, a veszélyekre utaló és figyelmeztető utasítást. Vegye figyelembe az összes munka- és tűzvédelmi előírást és utasítást is a mindenkori telepítési helyen. Csak jó állapotú, alkalmas és megfelelő szerszámokat és anyagokat használjon. Ne használjon agresszív tisztítószereket és nem megfelelő készülékeket, mint magasnyomású tisztító. Vegye figyelembe, hogy a kondenzátum agresszív és egészségkárosító anyagokat tartalmazhat. Ezért vigyázzon, nehogy a bőrével érintkezzen. Service-Unit BEKOMAT 32 7

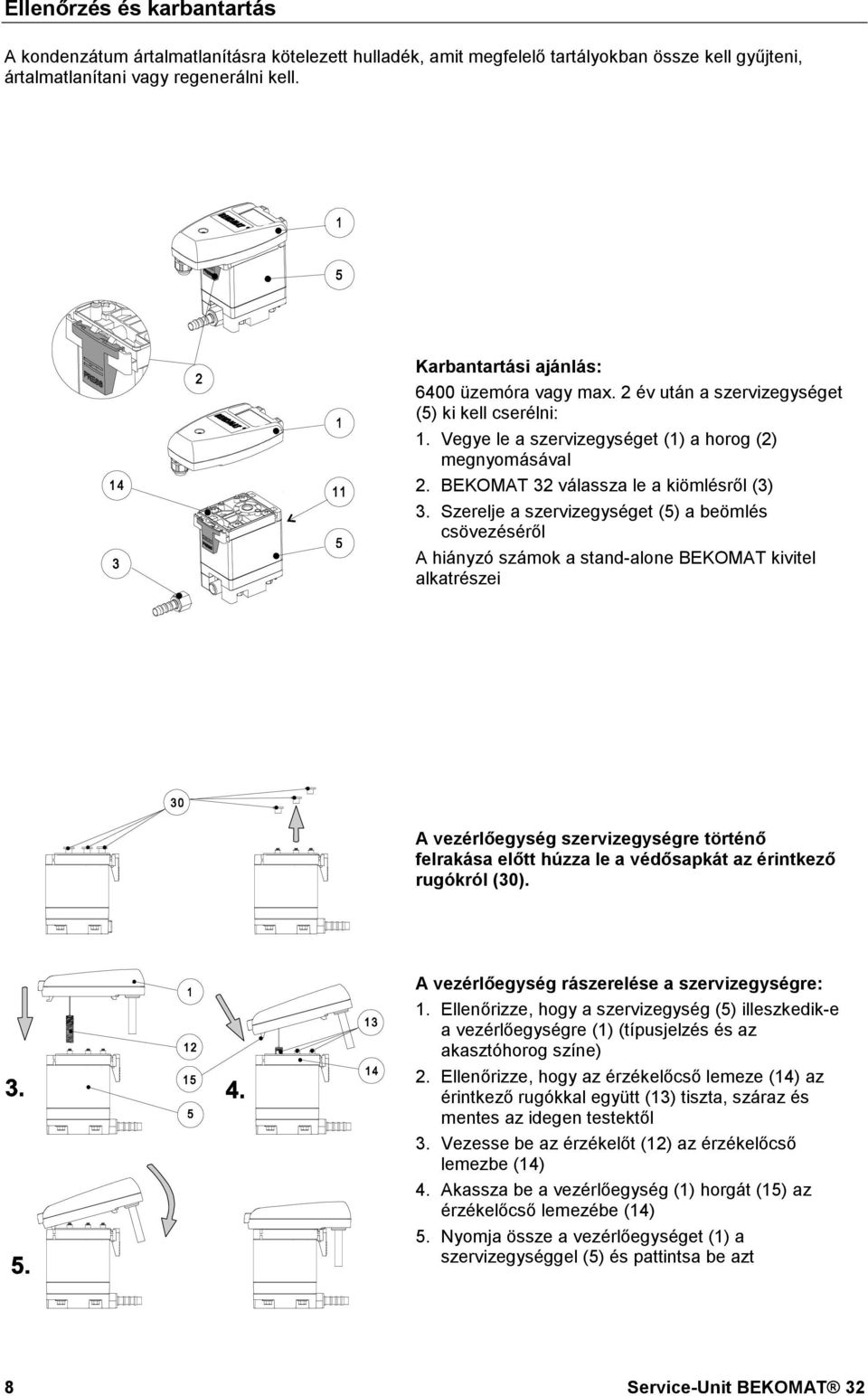

8 Pos: 28 /Beko Technische Dokumentation/Wartung/BEKOM AT/Wartung BM 31/32 Ser @ 1 Ellenőrzés és karbantartás A kondenzátum ártalmatlanításra kötelezett hulladék, amit megfelelő tartályokban össze kell gyűjteni, ártalmatlanítani vagy regenerálni kell. Karbantartási ajánlás: 6400 üzemóra vagy max. 2 év után a szervizegységet (5) ki kell cserélni: 1. Vegye le a szervizegységet (1) a horog (2) megnyomásával 2. BEKOMAT 32 válassza le a kiömlésről (3) 3. Szerelje a szervizegységet (5) a beömlés csövezéséről A hiányzó számok a stand-alone BEKOMAT kivitel alkatrészei A vezérlőegység szervizegységre történő felrakása előtt húzza le a védősapkát az érintkező rugókról (30). A vezérlőegység rászerelése a szervizegységre: 1. Ellenőrizze, hogy a szervizegység (5) illeszkedik-e a vezérlőegységre (1) (típusjelzés és az akasztóhorog színe) 2. Ellenőrizze, hogy az érzékelőcső lemeze (14) az érintkező rugókkal együtt (13) tiszta, száraz és mentes az idegen testektől 3. Vezesse be az érzékelőt (12) az érzékelőcső lemezbe (14) 4. Akassza be a vezérlőegység (1) horgát (15) az érzékelőcső lemezébe (14) 5. Nyomja össze a vezérlőegységet (1) a szervizegységgel (5) és pattintsa be azt 8 Service-Unit BEKOMAT 32

9 Pos: 29 /---- Seitenumbr uch @ 1 Ellenőrzés és karbantartás Üzembe helyezés karbantartás után: Üzembe helyezés előtt mindig végezze el: A csatlakozás csavarozása tömítettségének ellenőrzése Az elektromos csatlakozások ellenőrzése A vezérlőegység helyes rögzítésének ellenőrzése Service-Unit BEKOMAT 32 9

10 Pos: 31 /Beko Technische Dokumentation/Fehlersuche/BEKOMAT/Fehlersuche BM @ 1 Pos: 32 /---- Seitenumbr uch @ 1 Hibakeresés és hibaelhárítás Pos: 30 /Beko Technische Dokumentation/Überschriften/1/Fehlersuche und Hibakeresés és hibaelhárítás Hibajelenség Lehetséges okok Intézkedések A LED nem világít A teszt gomb meg van nyomva, de nincs kondenzátumleeresztés Csak akkor van kondenzátumleeresztés, ha a tesztgomb meg van nyomva Nincs feszültségellátás A panel meghibásodott A beömlő- és/vagy elvezető vezeték elzáródott vagy eldugult Kopás A panel meghibásodott A szervizegység meghibásodott A nyomás nem éri el a minimális értéket A nyomás meghaladja a maximális értéket A beömlő vezeték esése nem megfelelő, A keresztmetszet túl kicsi Túl nagy kondenzátum mennyiség (áradás) A szervizegység nagyon nagy mértékben elszennyeződött A szervizegység meghibásodott vagy elszennyeződött Ellenőrizze a típustáblán feltüntetett feszültséget Ellenőrizze a csatlakozásokat és az üzemi feszültséget Ellenőrizze a panel lehetséges sérüléseit Ellenőrizze a beömlő- és elvezető vezetékeket Ellenőrizze, hogy a szelep hallhatóan nyit-e (nyomja meg többször a teszt gombot > 2 s időre) Ellenőrizze a panel lehetséges sérüléseit Ellenőrizze az üzemi nyomást A beömlő vezetéket megfelelő eséssel alakítsa ki Cserélje ki a szervizegységet Cserélje ki a szervizegységet A készülék folyamatosan lefúj 10 Service-Unit BEKOMAT 32

11 Pos: 34 /Beko Technische Dokumentation/Bauteile und Komponenten/BEKOMAT/Bauteile BM 32 @ 1 Pos: 35 /---- Seitenumbr uch @ 1 Alkatrészek és komponensek Pos: 33 /Beko Technische Dokumentation/Überschriften/1/Bauteile und Alkatrészek és komponensek 1 Csavar 3,5 x 10 2 Burkolat felső része 3 Tömítőgyűrű 2 x Panel 5 Érzékelő 6 Burkolat alsó része 7 Kábelátvezetés 8 Tömítőgyűrű 2,5 x Szervizegység 10 Tömlőcsonk G¼ 11 O-gyűrű 20 x 2 12 Köztes adapter 13 Csavar M6 x O-gyűrű 14 x 1,78 15 Könyök adapter G½ 16 Formatervezett burkolat Service-Unit BEKOMAT 32 11

12 Pos: 37 /Beko Technische Dokumentation/Ersatzteile Zubehör/BEKOM AT/Ersatzteile BEKOMAT @ 1 Pos: 38 /Beko Technische Dokumentation/Globale Texte/Hinweis Übersetzg. d. @ 1 Pos: 39 /Beko Technische Dokumentation/Globale Texte/Hinweis 1 Pos: 40 /Beko Technische Dokumentation/Globale @ 1 === Ende der Liste für Textmar ke Inhalt === Javasolt pótalkatrészek Pos: 36 /Beko Technische Dokumentation/Überschriften/1/Empfohlene Javasolt pótalkatrészek Szállítható pótalkatrész készletek Tartalom Rendelési sz. Szervizegység 9, 11 XE KA Tömítéskészlet 3, 8, 11*, 14* XE KA Formatervezett burkolat* 16* XE KA Csatlakozóadapter* 11, 12, 13, 14, 15 XE KA * nem alkalmazható BEKOMAT 32 built-in esetén 12 Service-Unit BEKOMAT 32

13 A A kondenzátumleeresztés akadályozott...10 A LED nem világít...10 Adatok...6 B Bauteile...11 Biztonsági utasítások...4 Burkolat alsó része...11 Burkolat felső része E Ellenőrzés... 7 Empfohlene Ersatzteile...12 Ersatzteile...12 Érzékelő F Formatervezett burkolat...11 H Hálózati feszültség veszély...5, 7 Hibaelhárítás...10 Hibakeresés...10 Hibás működés K Karbantartás...7 Karbantartási ajánlás...8 Karbantartási munkák...4, 7 Komponenten...11 Könyök adapter...11 Köztes adapter...11 M Műszaki adatok... 6 N Nincs kondenzátumleeresztés...10 P Panel...11 Piktogramok...4 Pótalkatrész készletek...12 Pótalkatrészek...5 R Rendelési szám...12 S Sűrített levegő veszély...4, 7 Szakember...5, 7 Szerelési- és kezelési utasítás...4 Szervizegység...8, 11 Szimbólumok...4 T Tömlőcsonk...11 Trouble shooting...10 U Utasítások, biztonsági utasítások...4 Üzemzavar...10 Üzemzavar elhárítás...10 V Védelem...5, 7 Vezérlőegység... 8 L Lefúj...10 Service-Unit BEKOMAT 32 13
