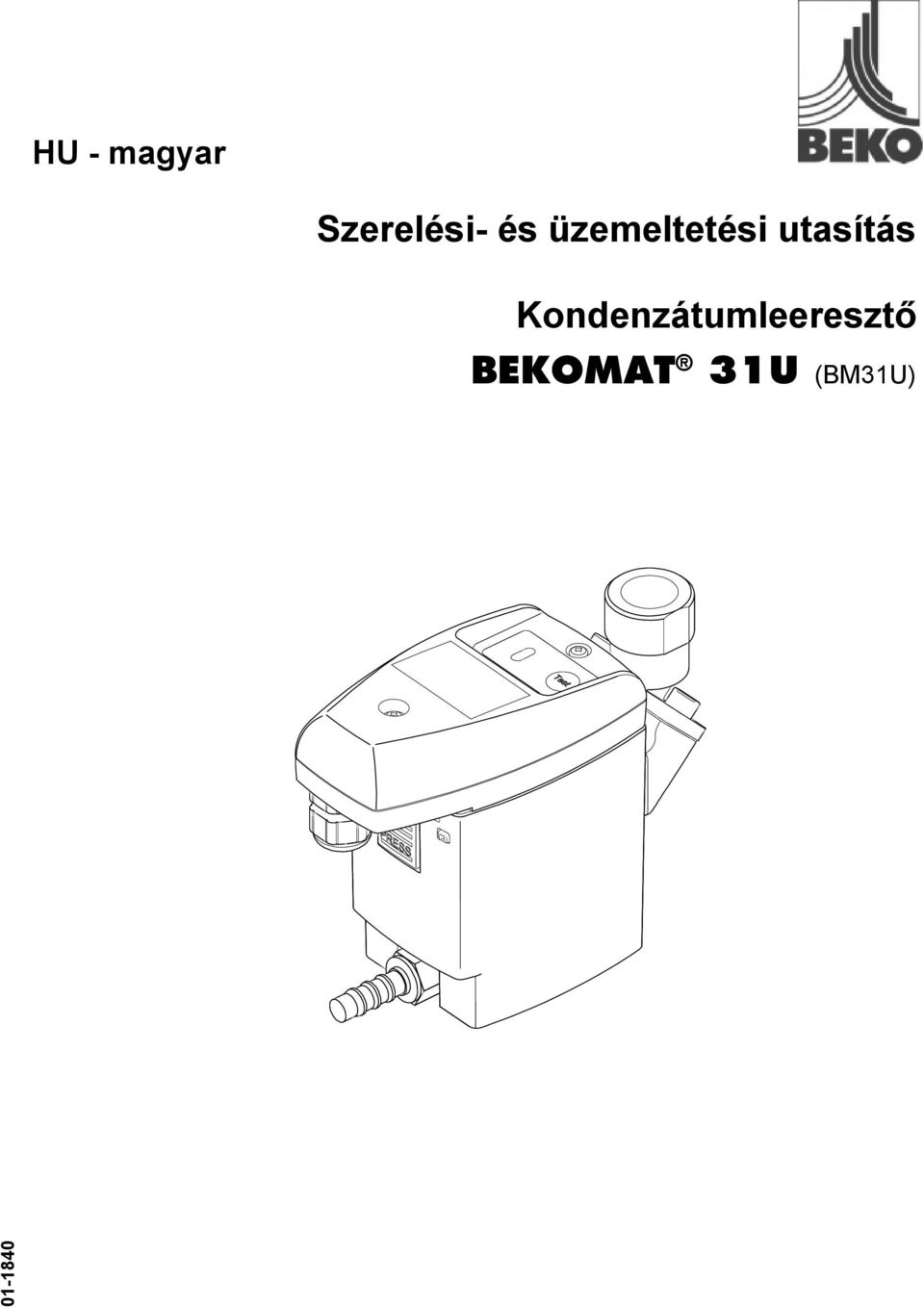

1 HU - magyar Szerelési- és üzemeltetési utasítás Kondenzátumleeresztő BEKOMAT 31U (BM31U)

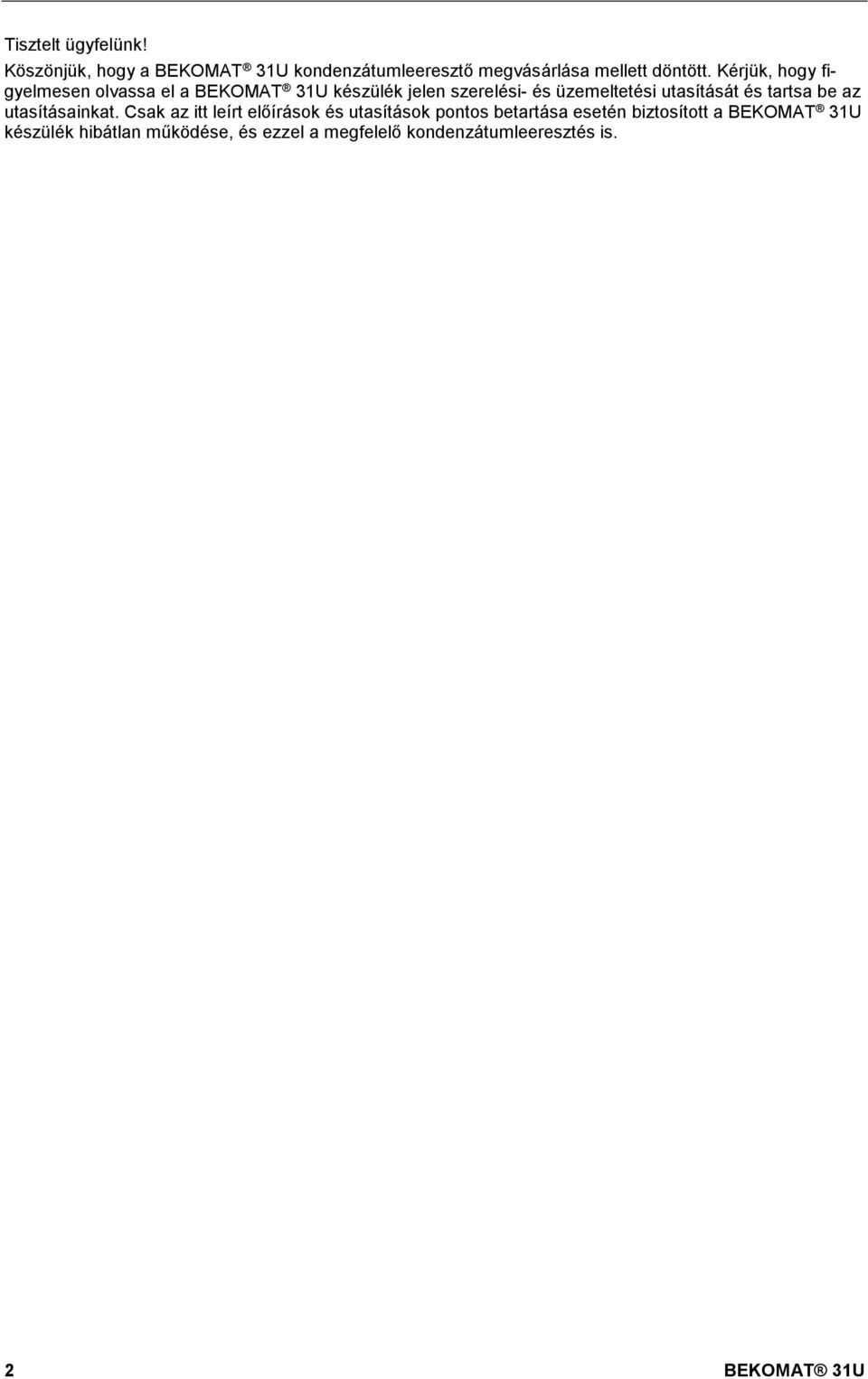

2 Tisztelt ügyfelünk! Köszönjük, hogy a BEKOMAT 31U kondenzátumleeresztő megvásárlása mellett döntött. Kérjük, hogy figyelmesen olvassa el a BEKOMAT 31U készülék jelen szerelési- és üzemeltetési utasítását és tartsa be az utasításainkat. Csak az itt leírt előírások és utasítások pontos betartása esetén biztosított a BEKOMAT 31U készülék hibátlan működése, és ezzel a megfelelő kondenzátumleeresztés is. 2 BEKOMAT 31U

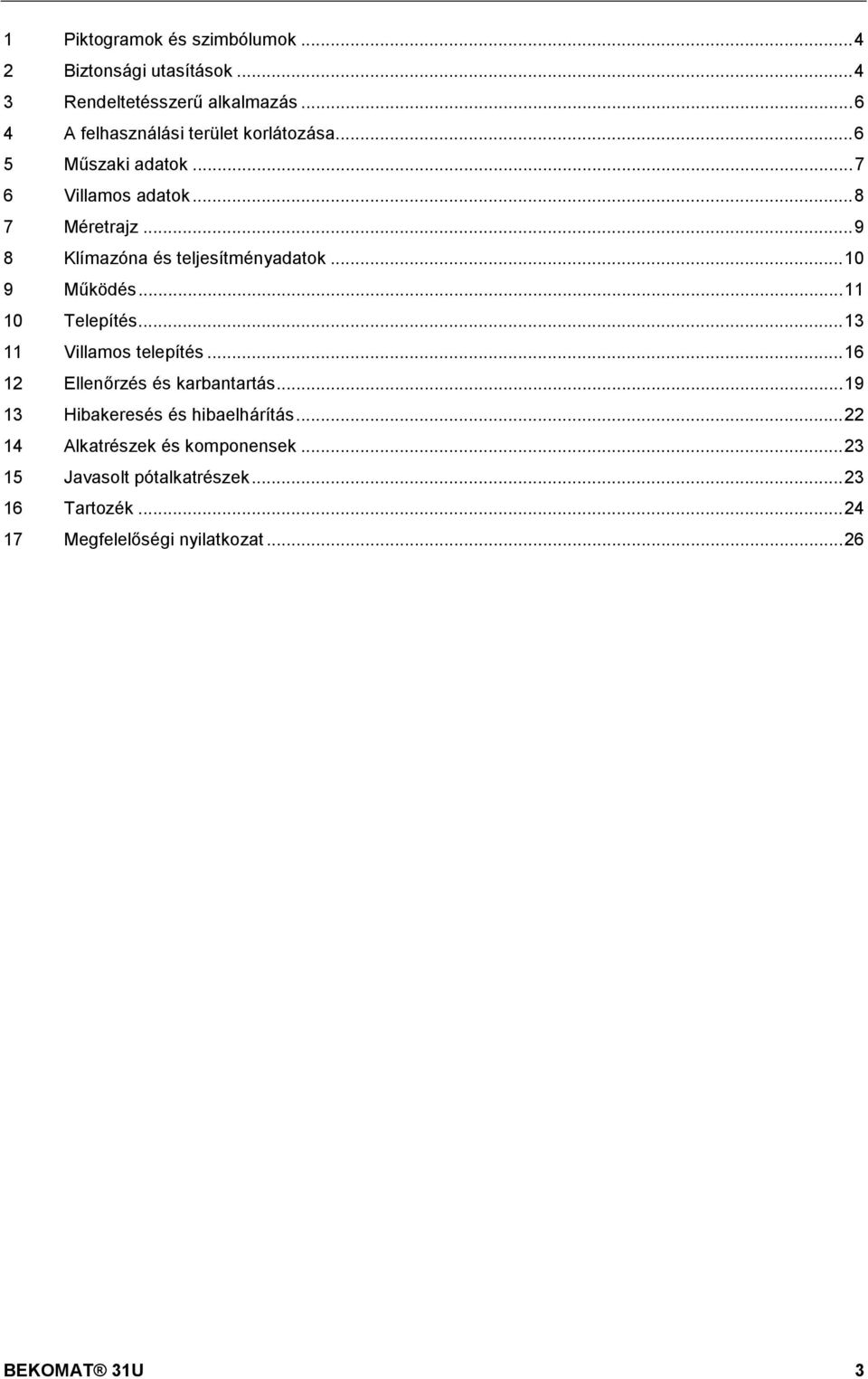

3 1 Piktogramok és szimbólumok Biztonsági utasítások Rendeltetésszerű alkalmazás A felhasználási terület korlátozása Műszaki adatok Villamos adatok Méretrajz Klímazóna és teljesítményadatok Működés Telepítés Villamos telepítés Ellenőrzés és karbantartás Hibakeresés és hibaelhárítás Alkatrészek és komponensek Javasolt pótalkatrészek Tartozék Megfelelőségi nyilatkozat BEKOMAT 31U 3

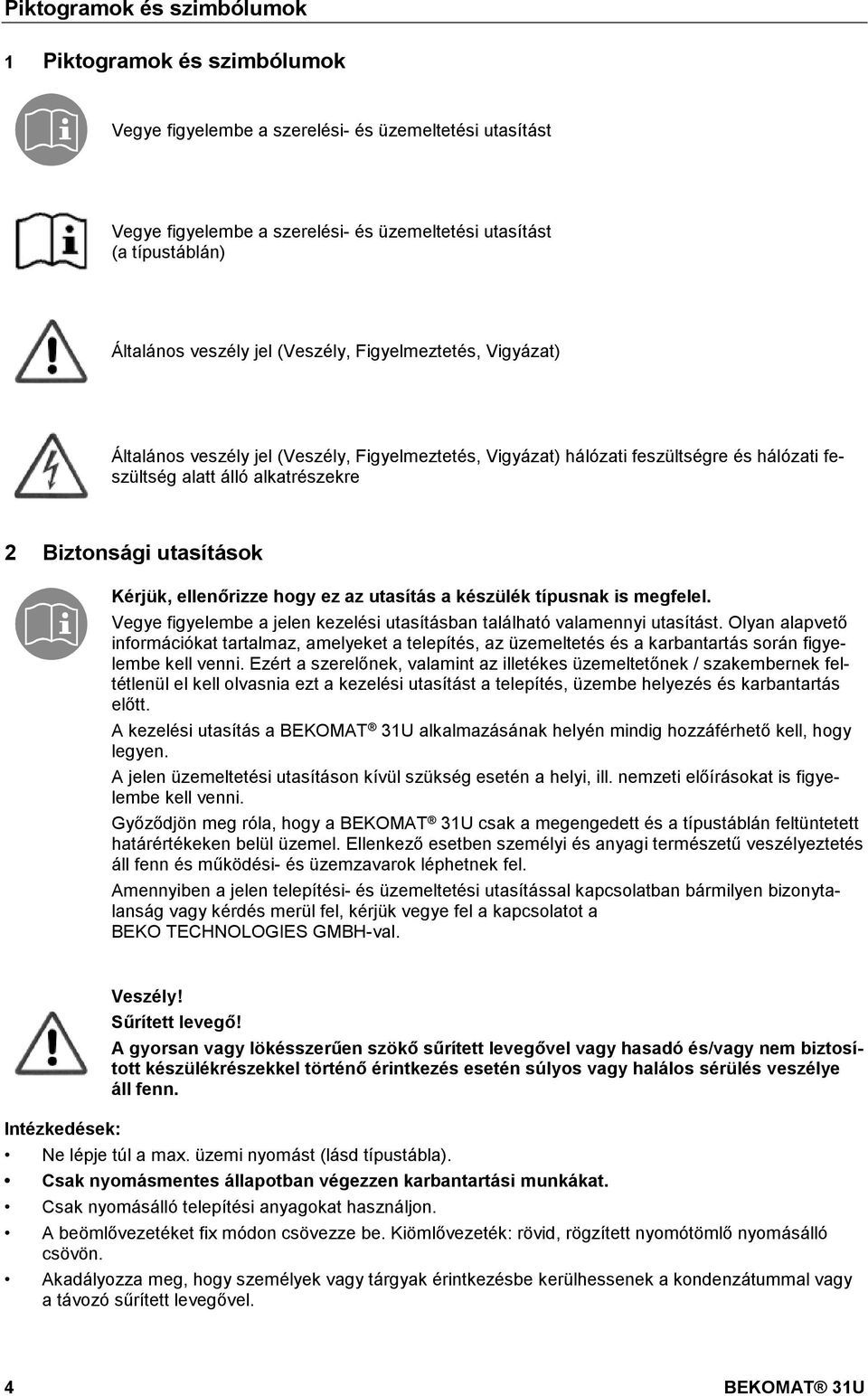

4 Pos: 2 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten @ 1 Pos: 3 /Beko Technische Dokumentation/Piktogramme/Anleitung beachten s/w @ 1 Pos: 4 /Beko Technische Dokumentation/Piktogramme/Gefahr Warnung Vorsicht @ 1 Pos: 5 /Beko Technische Dokumentation/Piktogramme/G+W+ V Netzspannung @ 1 Pos: 7 /Beko Technische Dokumentation/Globale Texte/Allgemeiner Hinweis @ 1 Pos: 8 /Beko Technische Dokumentation/Sicherheit/Hinweis Anleitung BEKO ( männl. @ 1 Pos: 9 /Beko Technische Dokumentation/Sicherheit/Gefahr @ 1 Pos: 10 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 11 /Beko Technische Dokumentation/Sicher heit/gefahr Netzspannung 1 @ 1 Piktogramok és szimbólumok Pos: 1 /Beko Technische Dokumentation/Überschriften/1/Piktogramme und Piktogramok és szimbólumok Vegye figyelembe a szerelési- és üzemeltetési utasítást Vegye figyelembe a szerelési- és üzemeltetési utasítást (a típustáblán) Általános veszély jel (Veszély, Figyelmeztetés, Vigyázat) Általános veszély jel (Veszély, Figyelmeztetés, Vigyázat) hálózati feszültségre és hálózati feszültség alatt álló alkatrészekre Pos: 6 /Beko Technische Biztonsági utasítások Kérjük, ellenőrizze hogy ez az utasítás a készülék típusnak is megfelel. Vegye figyelembe a jelen kezelési utasításban található valamennyi utasítást. Olyan alapvető információkat tartalmaz, amelyeket a telepítés, az üzemeltetés és a karbantartás során figyelembe kell venni. Ezért a szerelőnek, valamint az illetékes üzemeltetőnek / szakembernek feltétlenül el kell olvasnia ezt a kezelési utasítást a telepítés, üzembe helyezés és karbantartás előtt. A kezelési utasítás a BEKOMAT 31U alkalmazásának helyén mindig hozzáférhető kell, hogy legyen. A jelen üzemeltetési utasításon kívül szükség esetén a helyi, ill. nemzeti előírásokat is figyelembe kell venni. Győződjön meg róla, hogy a BEKOMAT 31U csak a megengedett és a típustáblán feltüntetett határértékeken belül üzemel. Ellenkező esetben személyi és anyagi természetű veszélyeztetés áll fenn és működési- és üzemzavarok léphetnek fel. Amennyiben a jelen telepítési- és üzemeltetési utasítással kapcsolatban bármilyen bizonytalanság vagy kérdés merül fel, kérjük vegye fel a kapcsolatot a BEKO TECHNOLOGIES GMBH-val. Intézkedések: Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. 4 BEKOMAT 31U

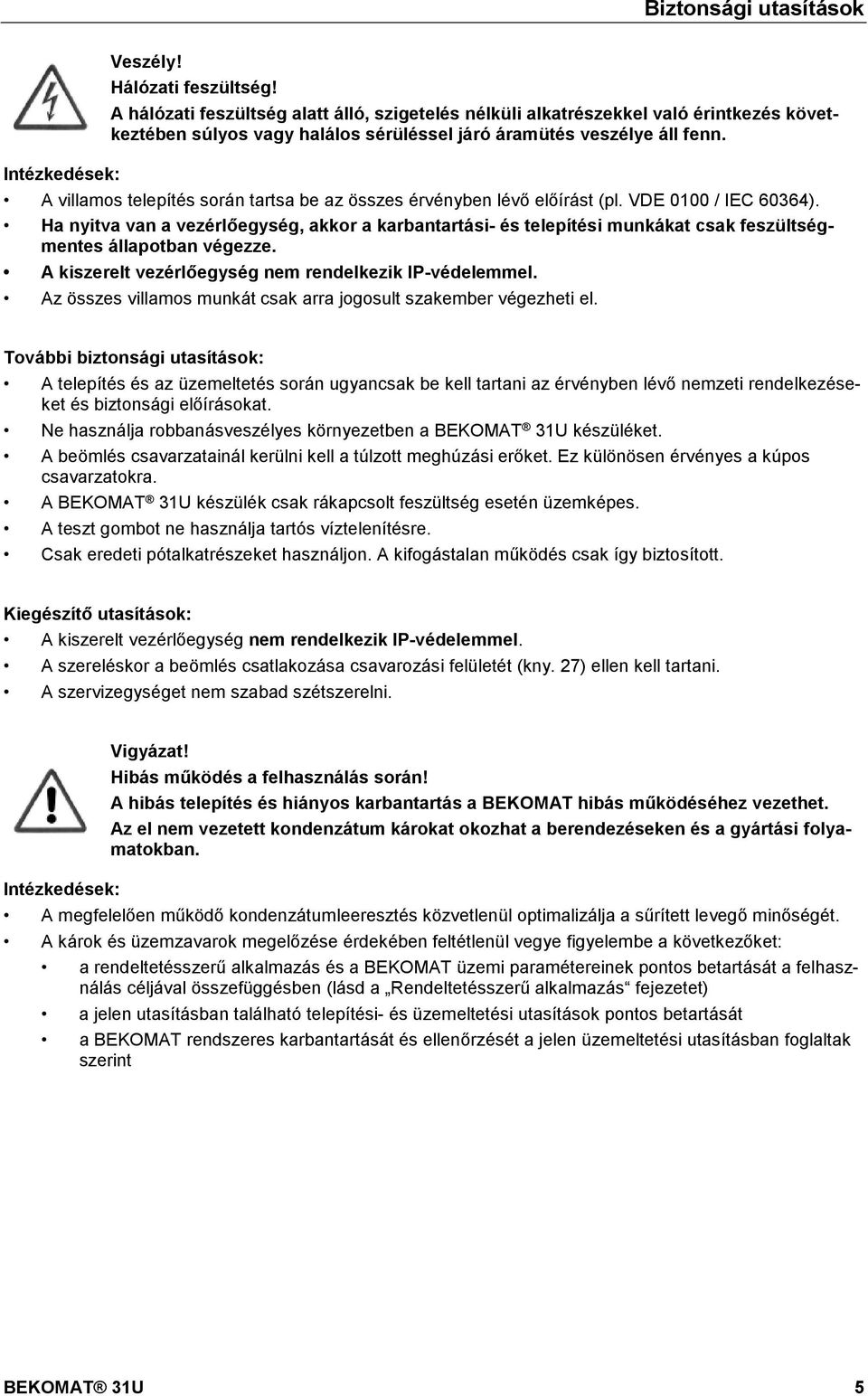

5 Pos: 12 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 13 /Beko Technische Dokumentation/Sicher heit/sicherheitshinweise, weitere BM ( nicht Ex, nicht @ 1 Pos: 14 /Beko Technische Dokumentation/Sicher heit/zusatz Sicherheitshinweise BM31/32 SA + 31U /32U 1 Pos: 15 /Beko Technische Dokumentation/Sicher heit/vorsicht @ 1 Pos: 16 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 17 /---- Seitenumbr uch @ 1 Biztonsági utasítások Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Ha nyitva van a vezérlőegység, akkor a karbantartási- és telepítési munkákat csak feszültségmentes állapotban végezze. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. További biztonsági utasítások: A telepítés és az üzemeltetés során ugyancsak be kell tartani az érvényben lévő nemzeti rendelkezéseket és biztonsági előírásokat. Ne használja robbanásveszélyes környezetben a BEKOMAT 31U készüléket. A beömlés csavarzatainál kerülni kell a túlzott meghúzási erőket. Ez különösen érvényes a kúpos csavarzatokra. A BEKOMAT 31U készülék csak rákapcsolt feszültség esetén üzemképes. A teszt gombot ne használja tartós víztelenítésre. Csak eredeti pótalkatrészeket használjon. A kifogástalan működés csak így biztosított. Kiegészítő utasítások: A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. A szereléskor a beömlés csatlakozása csavarozási felületét (kny. 27) ellen kell tartani. A szervizegységet nem szabad szétszerelni. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint BEKOMAT 31U 5

6 Pos: 19 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Bestimmung. Ver wend. BM 31/32/33 @ 1 Pos: 21 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM 31/32/33 @ 1 Pos: 22 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM nicht für frostgefähr dete Bereiche @ 1 Pos: 23 /Beko Technische Dokumentation/Bestimmungsgemäße Ver wendung/bekom AT/Ausschluß Anwendung BM 31/32 nicht fürco2-anwendg. 1 Pos: 24 /---- Seitenumbr uch @ 1 Rendeltetésszerű alkalmazás Pos: 18 /Beko Technische Dokumentation/Überschriften/1/Bestimmungsgemäße Ver Rendeltetésszerű alkalmazás A BEKOMAT 31U készülék egy elektronikus szintszabályozással rendelkező kondenzátumleeresztő sűrített levegős berendezésekhez. Az alkalmazás a megengedett üzemi paramétereken belül történik (lásd Műszaki adatok). A BEKOMAT 31U készülék képes az üzemi nyomás alatt álló kondenzátumot szinte nyomásveszteség nélkül a berendezés részeiből leüríteni. A BEKOMAT 31U készüléknek a működéshez üzemi feszültségre és üzemi nyomásra van szüksége (lásd Műszaki adatok). Magasabb sűrített levegő minőséget igénylő berendezésekben (élelmiszeripar, orvosi technika, laborberendezések, speciális folyamatok, stb.) történő alkalmazás esetén az üzemeltetőnek megfelelő intézkedéseket kell hoznia a sűrített levegő minőség felügyelete érdekében. Ezek befolyásolják a folyamatok biztonságát és lehetővé teszik a személyi sérülések és anyagi károk megelőzését. Az üzemeltető feladata, hogy a megadott feltételeket az üzemelés teljes időtartama alatt biztosítsa. Pos: 20 /Beko Technische Dokumentation/Überschriften/1/Ausschluss vom Anwendungsber A felhasználási terület korlátozása A BEKOMAT 31U készülék, mint kondenzátumleeresztő önmagában semmilyen meghatározott sűrített levegő minőséget nem képes garantálni, ehhez egyéb kiegészítő műszaki berendezésekre van szükség. A BEKOMAT 31U nem alkalmas vákuumtartományban ill. atmoszférikus nyomáson dolgozó berendezésekben vagy robbanásveszélyes környezetben történő alkalmazásra. A BEKOMAT 31U készüléket nem szabad tartósan közvetlen napsütésnek vagy hősugárzásnak kitenni. A BEKOMAT 31U készüléket nem szabad agresszív atmoszférájú környezetbe telepíteni és ott üzemeltetni. A BEKOMAT 31U készülék nem fűthető, ezért nem alkalmas fagyveszélyes környezetben történő alkalmazásra. A BEKOMAT 31U készülék nem alkalmas CO2-berendezésekhez. 6 BEKOMAT 31U

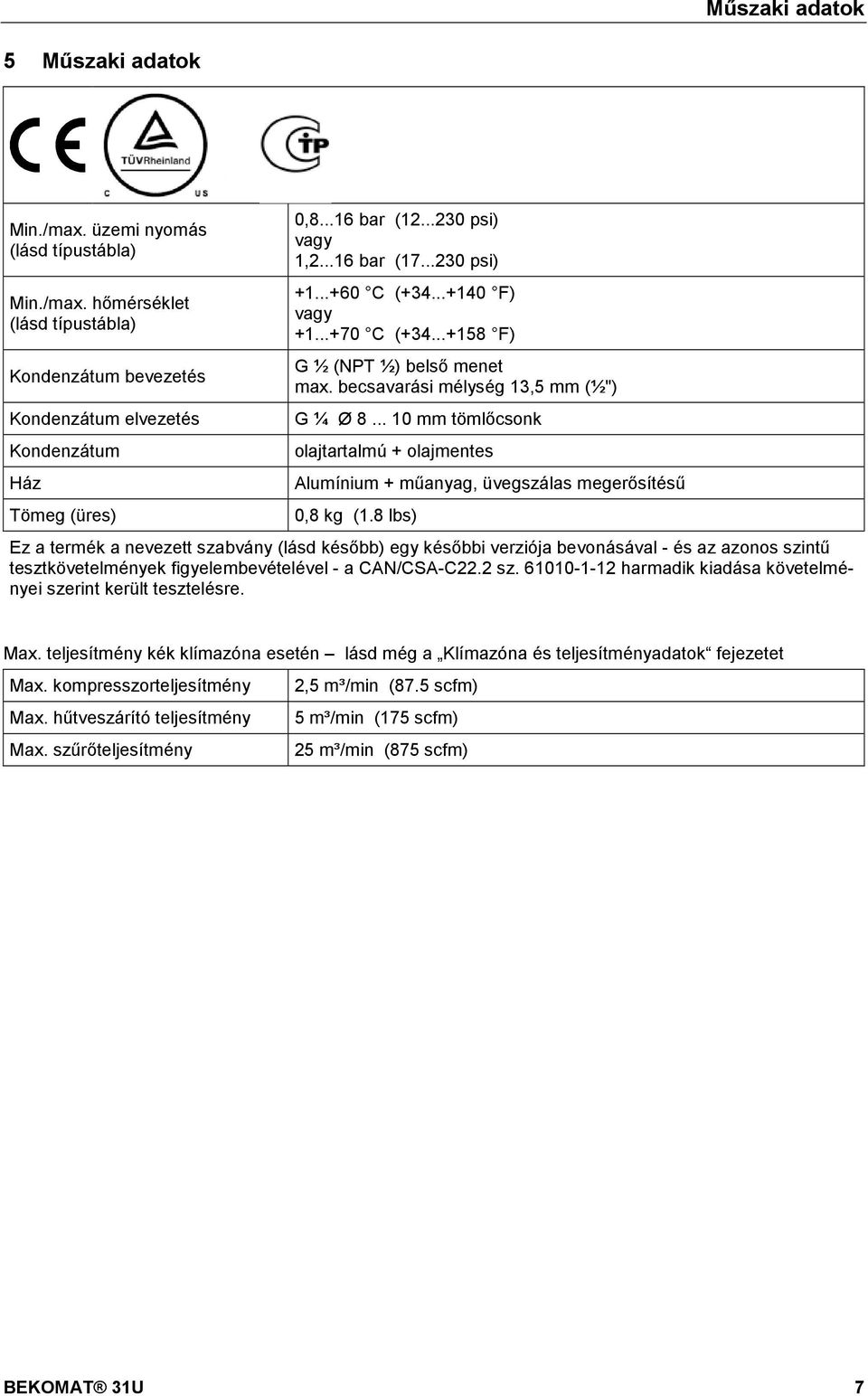

7 Pos: 26 /Beko Technische Dokumentation/Technische Daten/BEKOM AT/Techn. Daten BM 3xU + UC + GOST @ 1 Pos: 27 /Beko Technische Dokumentation/Technische Daten/BEKOM AT/Leistung BM Standar @ 1 Pos: 28 /---- Seitenumbr uch @ 1 Műszaki adatok Pos: 25 /Beko Technische Dokumentation/Überschriften/1/Technische Műszaki adatok Min./max. üzemi nyomás (lásd típustábla) Min./max. hőmérséklet (lásd típustábla) Kondenzátum bevezetés Kondenzátum elvezetés Kondenzátum Ház Tömeg (üres) 0, bar ( psi) vagy 1, bar ( psi) C ( F) vagy C ( F) G ½ (NPT ½) belső menet max. becsavarási mélység 13,5 mm (½") G ¼ Ø mm tömlőcsonk olajtartalmú + olajmentes Alumínium + műanyag, üvegszálas megerősítésű 0,8 kg (1.8 lbs) Ez a termék a nevezett szabvány (lásd később) egy későbbi verziója bevonásával - és az azonos szintű tesztkövetelmények figyelembevételével - a CAN/CSA-C22.2 sz harmadik kiadása követelményei szerint került tesztelésre. Max. teljesítmény kék klímazóna esetén lásd még a Klímazóna és teljesítményadatok fejezetet Max. kompresszorteljesítmény 2,5 m³/min (87.5 scfm) Max. hűtveszárító teljesítmény 5 m³/min (175 scfm) Max. szűrőteljesítmény 25 m³/min (875 scfm) BEKOMAT 31U 7

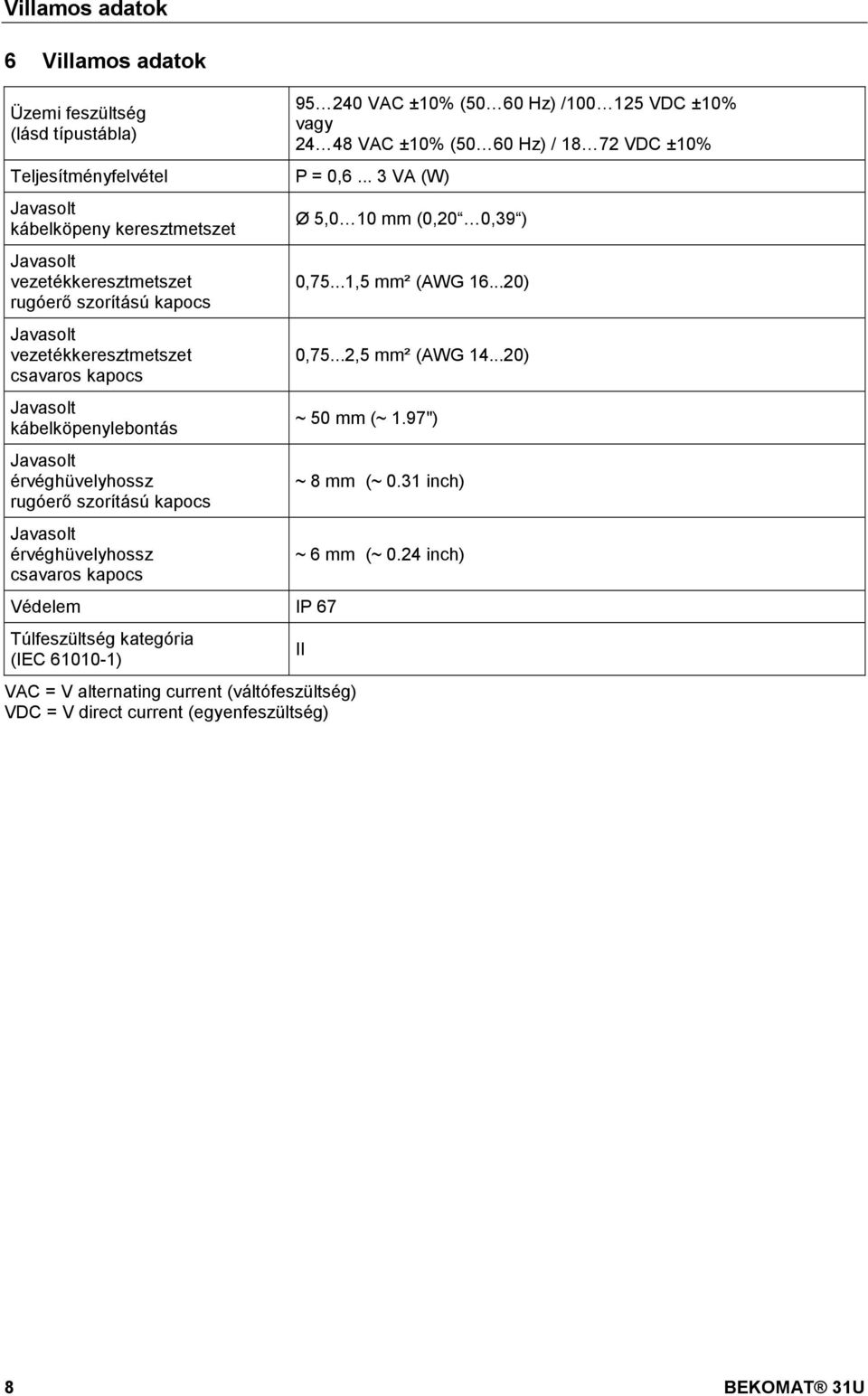

8 Pos: 30 /Beko Technische Dokumentation/Elektrische Daten/BEKOM AT/Elektrische Daten BM @ 1 Pos: 31 /---- Seitenumbr uch @ 1 Villamos adatok Pos: 29 /Beko Technische Dokumentation/Überschriften/1/Elektrische Villamos adatok Üzemi feszültség (lásd típustábla) Teljesítményfelvétel Javasolt kábelköpeny keresztmetszet Javasolt vezetékkeresztmetszet rugóerő szorítású kapocs Javasolt vezetékkeresztmetszet csavaros kapocs Javasolt kábelköpenylebontás Javasolt érvéghüvelyhossz rugóerő szorítású kapocs Javasolt érvéghüvelyhossz csavaros kapocs Védelem IP 67 Túlfeszültség kategória (IEC ) VAC = V alternating current (váltófeszültség) VDC = V direct current (egyenfeszültség) VAC ±10% (50 60 Hz) / VDC ±10% vagy VAC ±10% (50 60 Hz) / VDC ±10% P = 0, VA (W) Ø 5,0 10 mm (0,20 0,39 ) 0,75...1,5 mm² (AWG ) 0,75...2,5 mm² (AWG ) ~ 50 mm (~ 1.97") ~ 8 mm (~ 0.31 inch) ~ 6 mm (~ 0.24 inch) II 8 BEKOMAT 31U

9 Pos: 33 /Beko Technische Dokumentation/Technische Daten/M @ 1 Pos: 34 /---- Seitenumbr uch @ 1 Méretrajz Pos: 32 /Beko Technische Dokumentation/Überschriften/1M Méretrajz BEKOMAT 31U 9

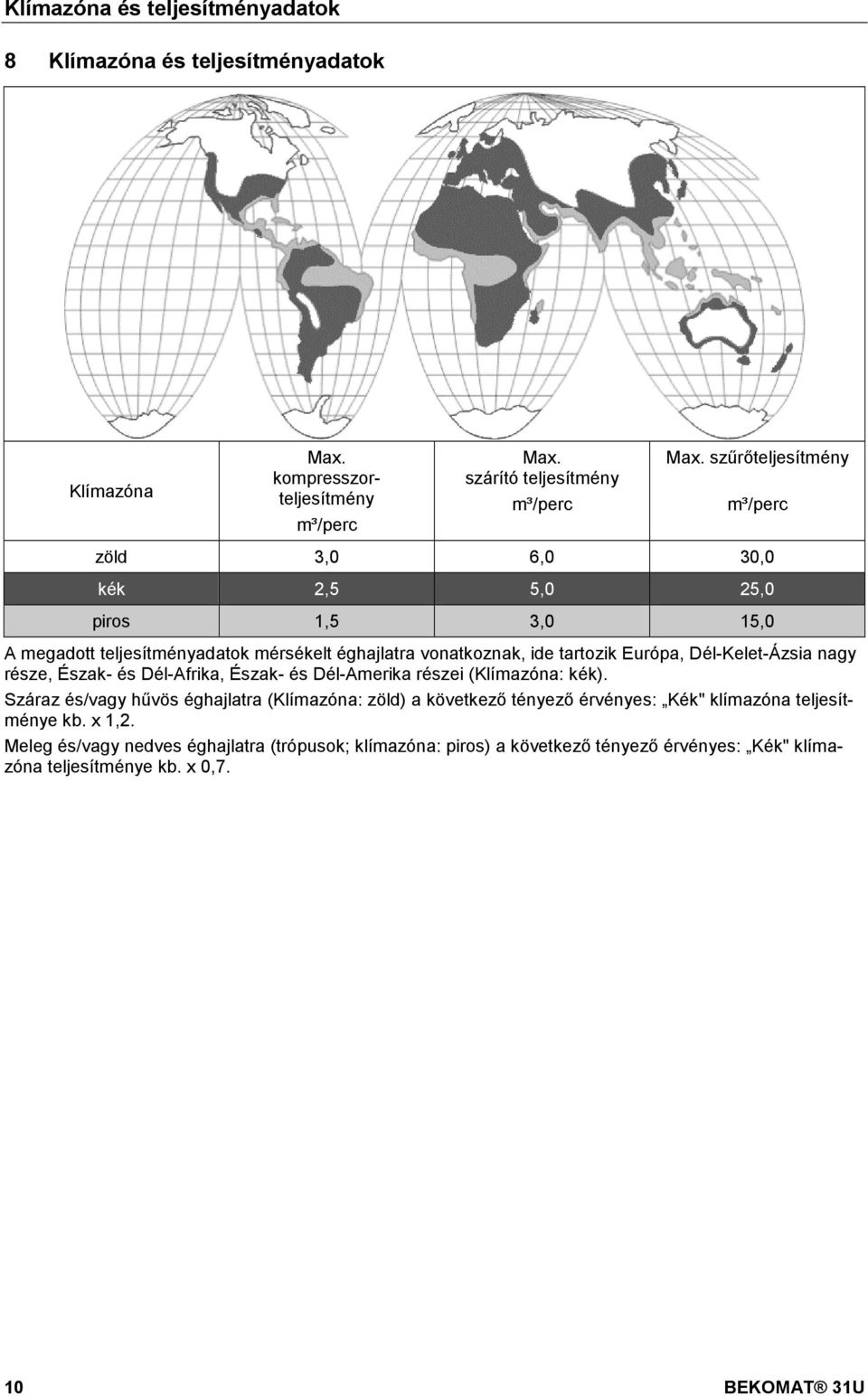

10 Pos: 36 /Beko Technische Dokumentation/Klimazonen/Klimazonen @ 1 Pos: 37 /---- Seitenumbr uch @ 1 Klímazóna és teljesítményadatok Pos: 35 /Beko Technische Dokumentation/Überschriften/1/Klimazonen und Klímazóna és teljesítményadatok Klímazóna Max. kompresszorteljesítmény m³/perc Max. szárító teljesítmény m³/perc Max. szűrőteljesítmény m³/perc zöld 3,0 6,0 30,0 kék 2,5 5,0 25,0 piros 1,5 3,0 15,0 A megadott teljesítményadatok mérsékelt éghajlatra vonatkoznak, ide tartozik Európa, Dél-Kelet-Ázsia nagy része, Észak- és Dél-Afrika, Észak- és Dél-Amerika részei (Klímazóna: kék). Száraz és/vagy hűvös éghajlatra (Klímazóna: zöld) a következő tényező érvényes: Kék" klímazóna teljesítménye kb. x 1,2. Meleg és/vagy nedves éghajlatra (trópusok; klímazóna: piros) a következő tényező érvényes: Kék" klímazóna teljesítménye kb. x 0,7. 10 BEKOMAT 31U

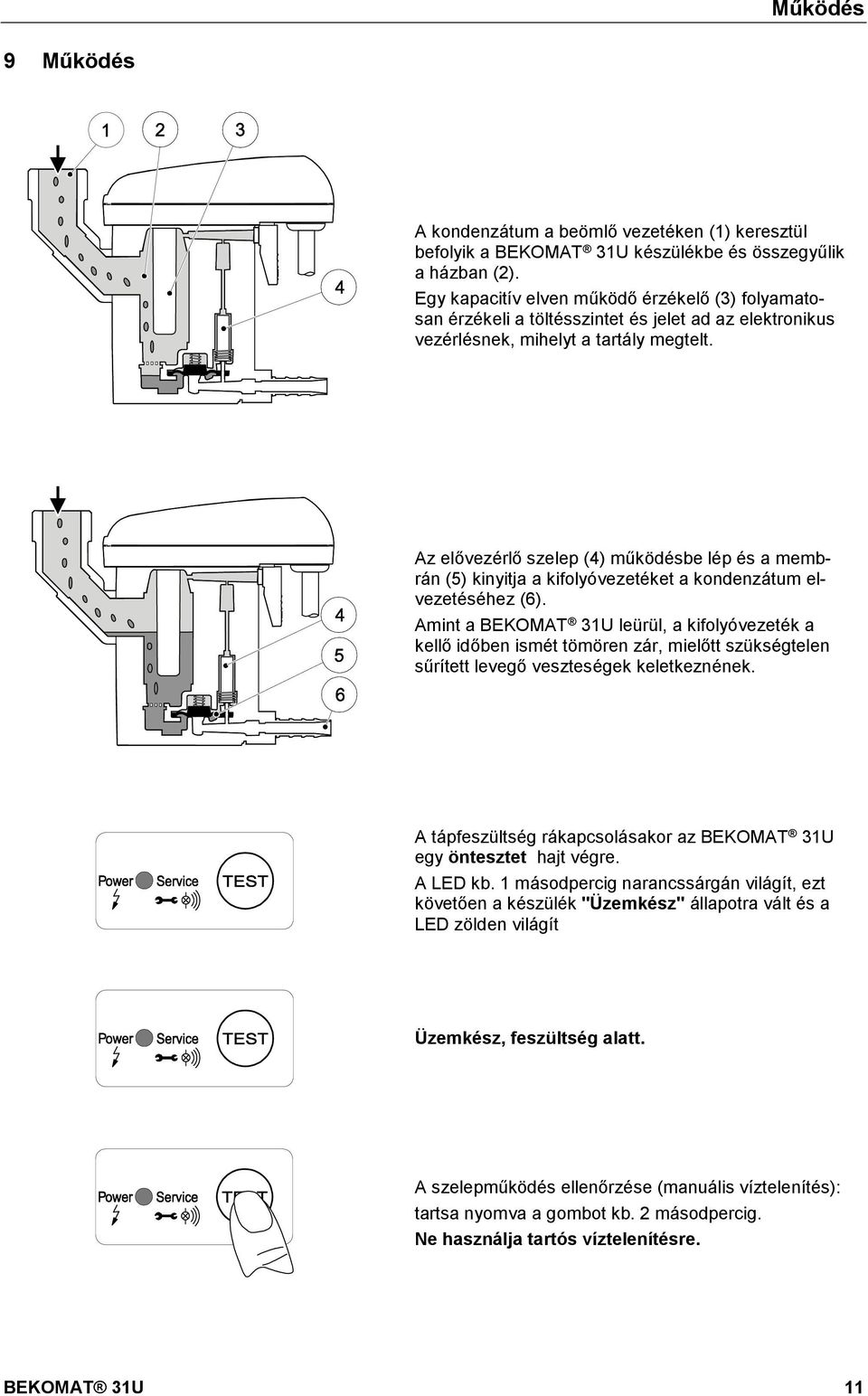

11 Pos: 39 /Beko Technische Dokumentation/Funktion/BEKOMAT/BM @ 1 Pos: 40 /Beko Technische Dokumentation/Funktion/BEKOMAT/BM 31U @ 1 Működés Pos: 38 /Beko Technische Működés A kondenzátum a beömlő vezetéken (1) keresztül befolyik a BEKOMAT 31U készülékbe és összegyűlik a házban (2). Egy kapacitív elven működő érzékelő (3) folyamatosan érzékeli a töltésszintet és jelet ad az elektronikus vezérlésnek, mihelyt a tartály megtelt. Az elővezérlő szelep (4) működésbe lép és a membrán (5) kinyitja a kifolyóvezetéket a kondenzátum elvezetéséhez (6). Amint a BEKOMAT 31U leürül, a kifolyóvezeték a kellő időben ismét tömören zár, mielőtt szükségtelen sűrített levegő veszteségek keletkeznének. A tápfeszültség rákapcsolásakor az BEKOMAT 31U egy öntesztet hajt végre. A LED kb. 1 másodpercig narancssárgán világít, ezt követően a készülék "Üzemkész" állapotra vált és a LED zölden világít Üzemkész, feszültség alatt. A szelepműködés ellenőrzése (manuális víztelenítés): tartsa nyomva a gombot kb. 2 másodpercig. Ne használja tartós víztelenítésre. BEKOMAT 31U 11

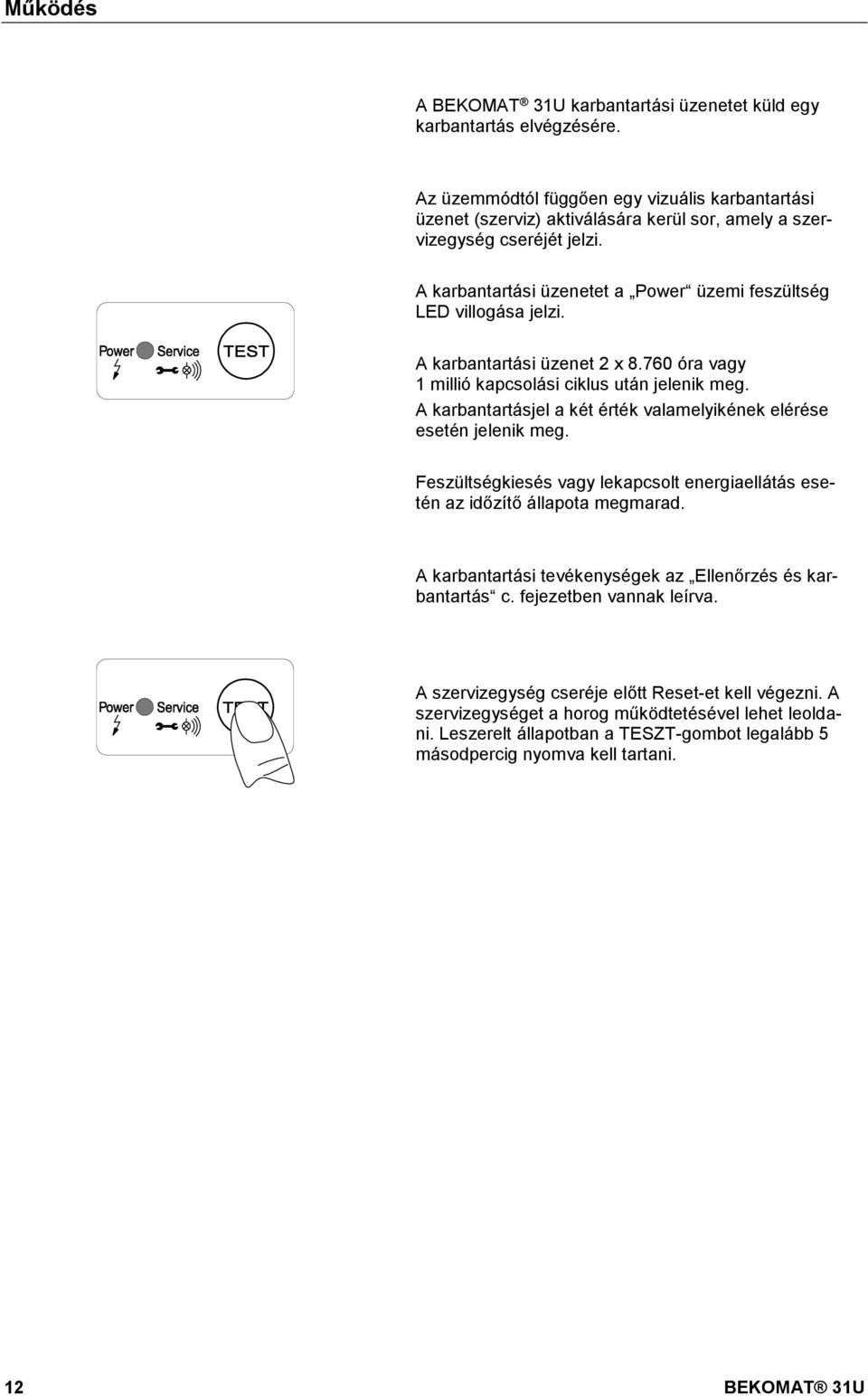

12 Pos: 41 /Beko Technische Dokumentation/Funktion/BEKOMAT/BM 31U/32U/33U+ Vario Abl.-War tungsmeldg. aktiv(nicht 32U FMK + IF) Wartungsinter @ 1 Pos: 42 /---- Seitenumbr uch @ 1 Működés A BEKOMAT 31U karbantartási üzenetet küld egy karbantartás elvégzésére. Az üzemmódtól függően egy vizuális karbantartási üzenet (szerviz) aktiválására kerül sor, amely a szervizegység cseréjét jelzi. A karbantartási üzenetet a Power üzemi feszültség LED villogása jelzi. A karbantartási üzenet 2 x óra vagy 1 millió kapcsolási ciklus után jelenik meg. A karbantartásjel a két érték valamelyikének elérése esetén jelenik meg. Feszültségkiesés vagy lekapcsolt energiaellátás esetén az időzítő állapota megmarad. A karbantartási tevékenységek az Ellenőrzés és karbantartás c. fejezetben vannak leírva. A szervizegység cseréje előtt Reset-et kell végezni. A szervizegységet a horog működtetésével lehet leoldani. Leszerelt állapotban a TESZT-gombot legalább 5 másodpercig nyomva kell tartani. 12 BEKOMAT 31U

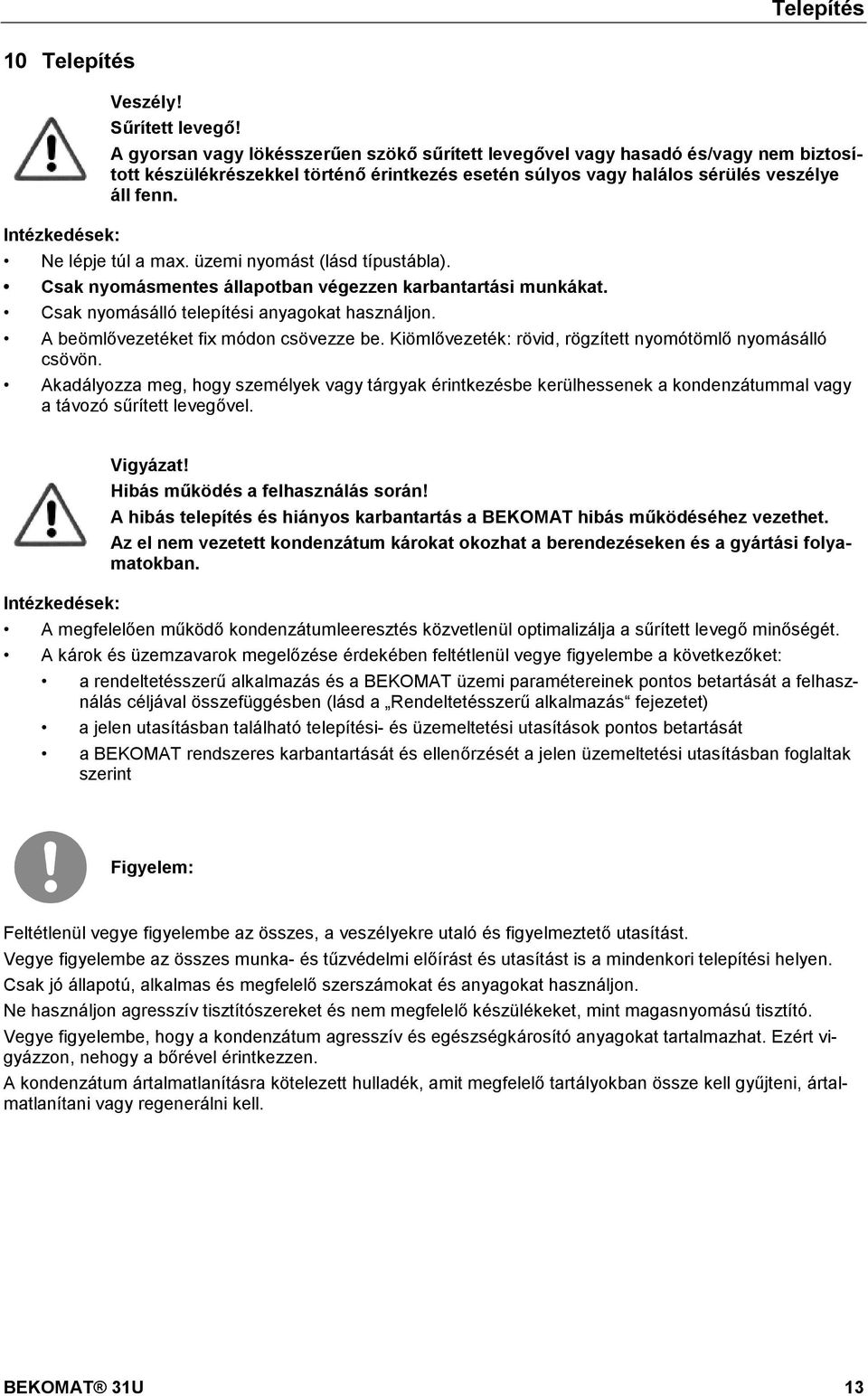

13 Pos: 44 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 45 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 46 /Beko Technische Dokumentation/Sicher heit/vorsicht @ 1 Pos: 47 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 48 /Beko Technische Dokumentation/Sicher heit/hinweis Vorschriften Wer kzeug Reinigung Kondensat @ 1 Pos: 49 /Beko Technische Dokumentation/Installation/BEKOMAT/BM 31/32/33+U+AU (nicht Vario) @ 1 Telepítés Pos: 43 /Beko Technische Telepítés Intézkedések: Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint Figyelem: Feltétlenül vegye figyelembe az összes, a veszélyekre utaló és figyelmeztető utasítást. Vegye figyelembe az összes munka- és tűzvédelmi előírást és utasítást is a mindenkori telepítési helyen. Csak jó állapotú, alkalmas és megfelelő szerszámokat és anyagokat használjon. Ne használjon agresszív tisztítószereket és nem megfelelő készülékeket, mint magasnyomású tisztító. Vegye figyelembe, hogy a kondenzátum agresszív és egészségkárosító anyagokat tartalmazhat. Ezért vigyázzon, nehogy a bőrével érintkezzen. A kondenzátum ártalmatlanításra kötelezett hulladék, amit megfelelő tartályokban össze kell gyűjteni, ártalmatlanítani vagy regenerálni kell. BEKOMAT 31U 13

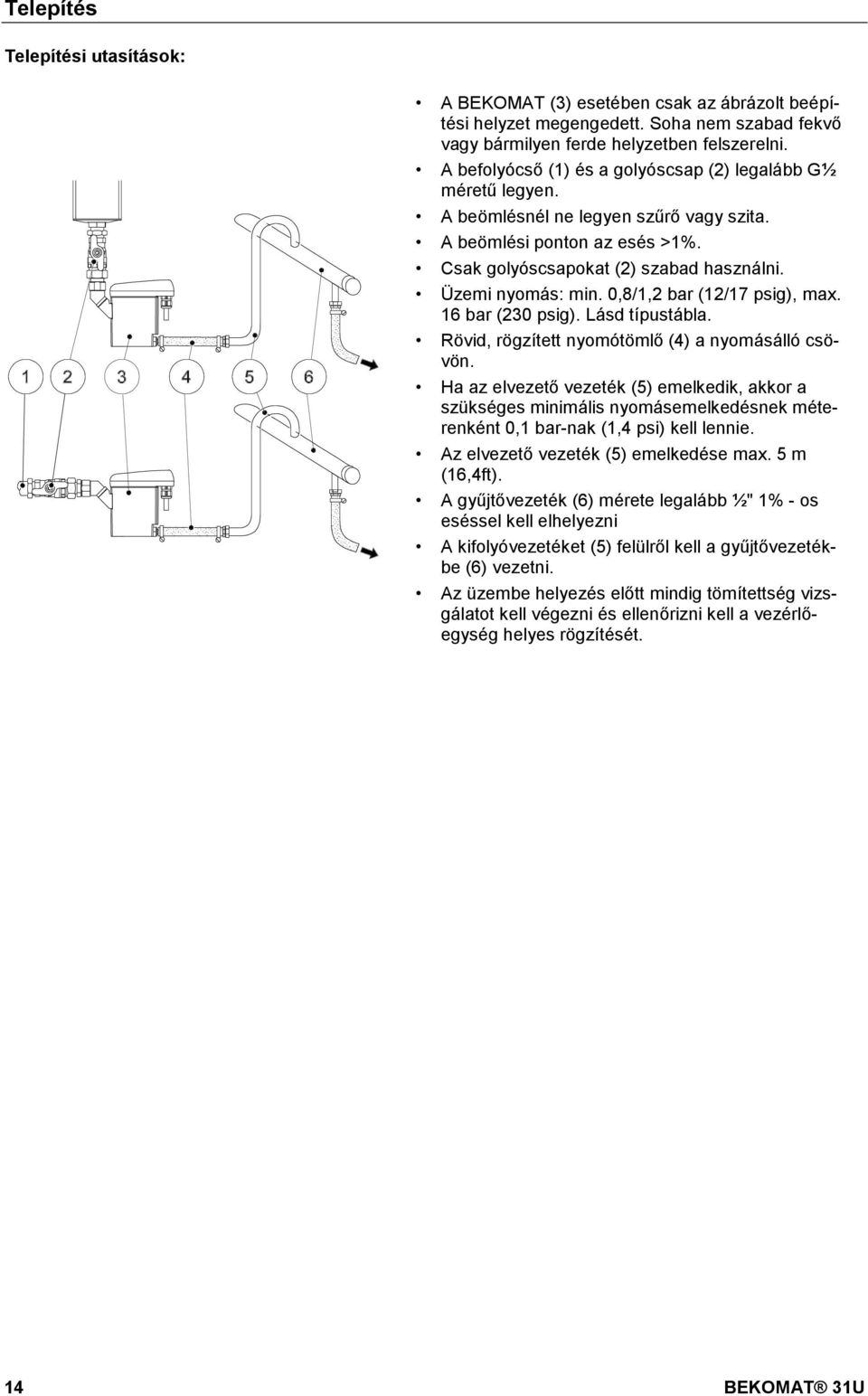

14 Telepítés Telepítési utasítások: A BEKOMAT (3) esetében csak az ábrázolt beépítési helyzet megengedett. Soha nem szabad fekvő vagy bármilyen ferde helyzetben felszerelni. A befolyócső (1) és a golyóscsap (2) legalább G½ méretű legyen. A beömlésnél ne legyen szűrő vagy szita. A beömlési ponton az esés >1%. Csak golyóscsapokat (2) szabad használni. Üzemi nyomás: min. 0,8/1,2 bar (12/17 psig), max. 16 bar (230 psig). Lásd típustábla. Rövid, rögzített nyomótömlő (4) a nyomásálló csövön. Ha az elvezető vezeték (5) emelkedik, akkor a szükséges minimális nyomásemelkedésnek méterenként 0,1 bar-nak (1,4 psi) kell lennie. Az elvezető vezeték (5) emelkedése max. 5 m (16,4ft). A gyűjtővezeték (6) mérete legalább ½" 1% - os eséssel kell elhelyezni A kifolyóvezetéket (5) felülről kell a gyűjtővezetékbe (6) vezetni. Az üzembe helyezés előtt mindig tömítettség vizsgálatot kell végezni és ellenőrizni kell a vezérlőegység helyes rögzítését. 14 BEKOMAT 31U

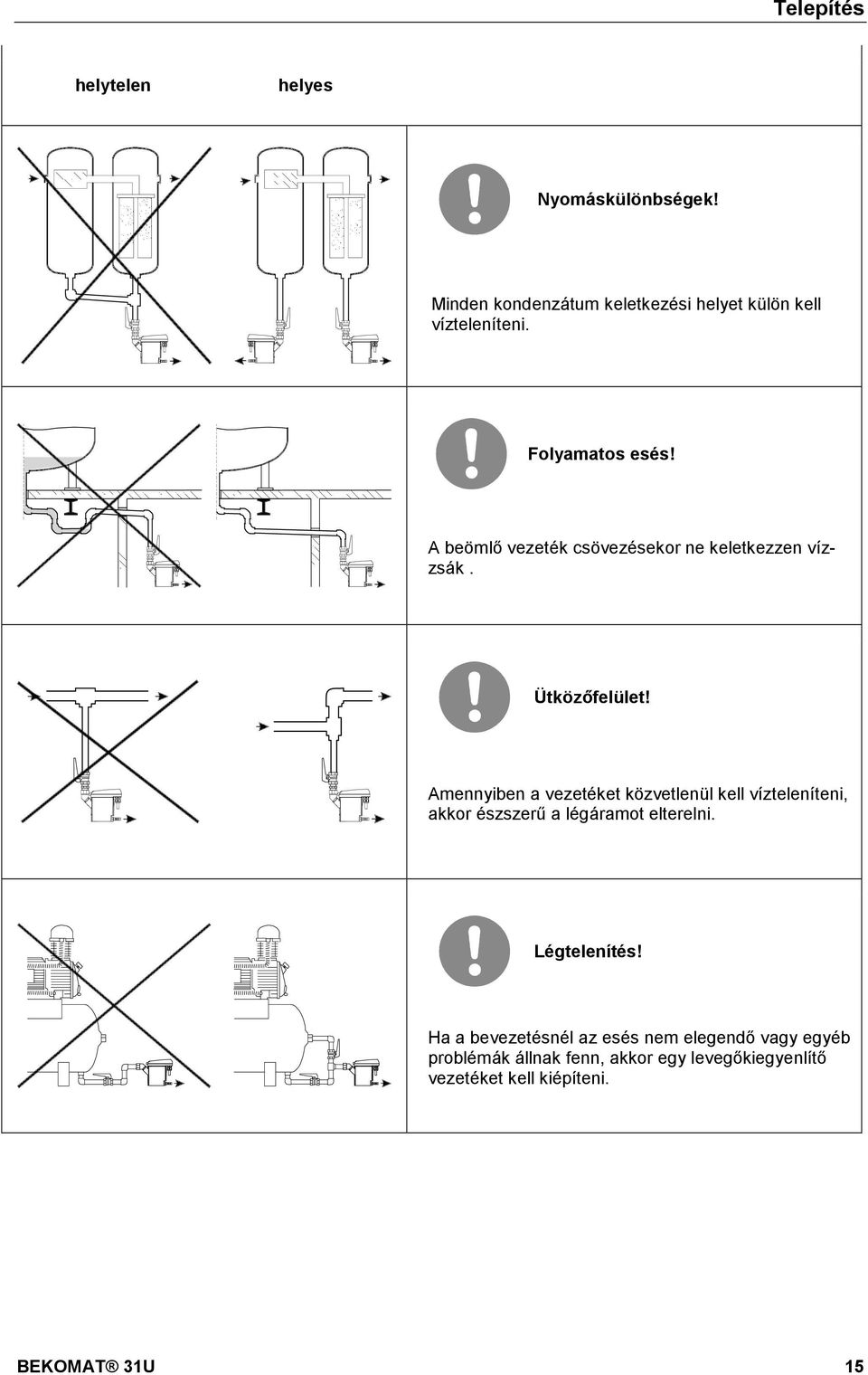

15 Pos: 50 /---- Seitenumbr uch @ 1 Telepítés helytelen helyes Nyomáskülönbségek! Minden kondenzátum keletkezési helyet külön kell vízteleníteni. Folyamatos esés! A beömlő vezeték csövezésekor ne keletkezzen vízzsák. Ütközőfelület! Amennyiben a vezetéket közvetlenül kell vízteleníteni, akkor észszerű a légáramot elterelni. Légtelenítés! Ha a bevezetésnél az esés nem elegendő vagy egyéb problémák állnak fenn, akkor egy levegőkiegyenlítő vezetéket kell kiépíteni. BEKOMAT 31U 15

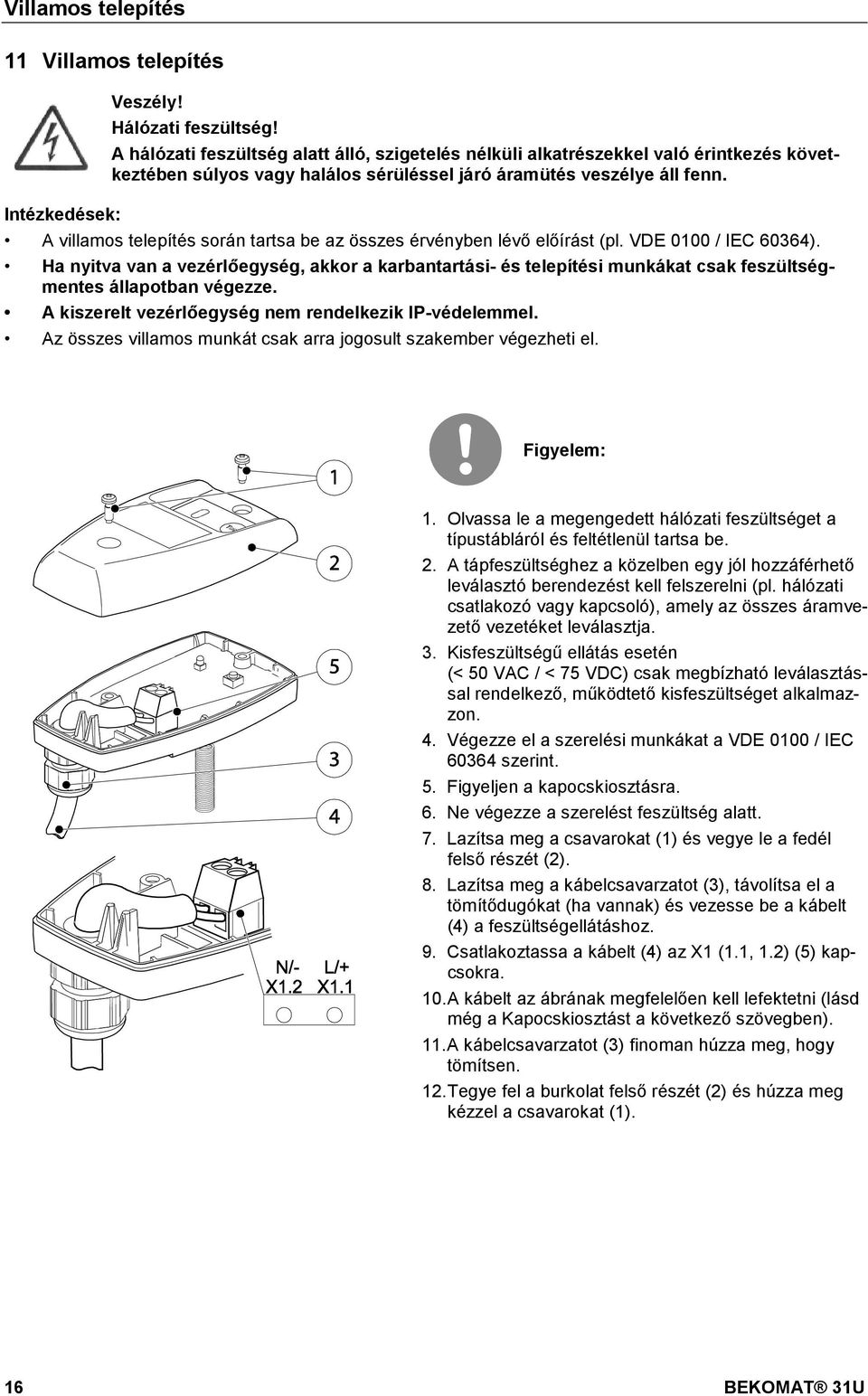

16 Pos: 52 /Beko Technische Dokumentation/Sicher heit/gefahr Netzspannung 1 @ 1 Pos: 53 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 54 /Beko Technische Dokumentation/Installation/BEKOMAT/ElektrInstallation Hinweise BM31U @ 1 Pos: 55 /Beko Technische Dokumentation/Installation/BEKOMAT/Klemmenbelegung BM @ 1 Villamos telepítés Pos: 51 /Beko Technische Dokumentation/Überschriften/1/Elektrische Villamos telepítés Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Ha nyitva van a vezérlőegység, akkor a karbantartási- és telepítési munkákat csak feszültségmentes állapotban végezze. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. Figyelem: 1. Olvassa le a megengedett hálózati feszültséget a típustábláról és feltétlenül tartsa be. 2. A tápfeszültséghez a közelben egy jól hozzáférhető leválasztó berendezést kell felszerelni (pl. hálózati csatlakozó vagy kapcsoló), amely az összes áramvezető vezetéket leválasztja. 3. Kisfeszültségű ellátás esetén (< 50 VAC / < 75 VDC) csak megbízható leválasztással rendelkező, működtető kisfeszültséget alkalmazzon. 4. Végezze el a szerelési munkákat a VDE 0100 / IEC szerint. 5. Figyeljen a kapocskiosztásra. 6. Ne végezze a szerelést feszültség alatt. 7. Lazítsa meg a csavarokat (1) és vegye le a fedél felső részét (2). 8. Lazítsa meg a kábelcsavarzatot (3), távolítsa el a tömítődugókat (ha vannak) és vezesse be a kábelt (4) a feszültségellátáshoz. 9. Csatlakoztassa a kábelt (4) az X1 (1.1, 1.2) (5) kapcsokra. 10. A kábelt az ábrának megfelelően kell lefektetni (lásd még a Kapocskiosztást a következő szövegben). 11.A kábelcsavarzatot (3) finoman húzza meg, hogy tömítsen. 12. Tegye fel a burkolat felső részét (2) és húzza meg kézzel a csavarokat (1). 16 BEKOMAT 31U

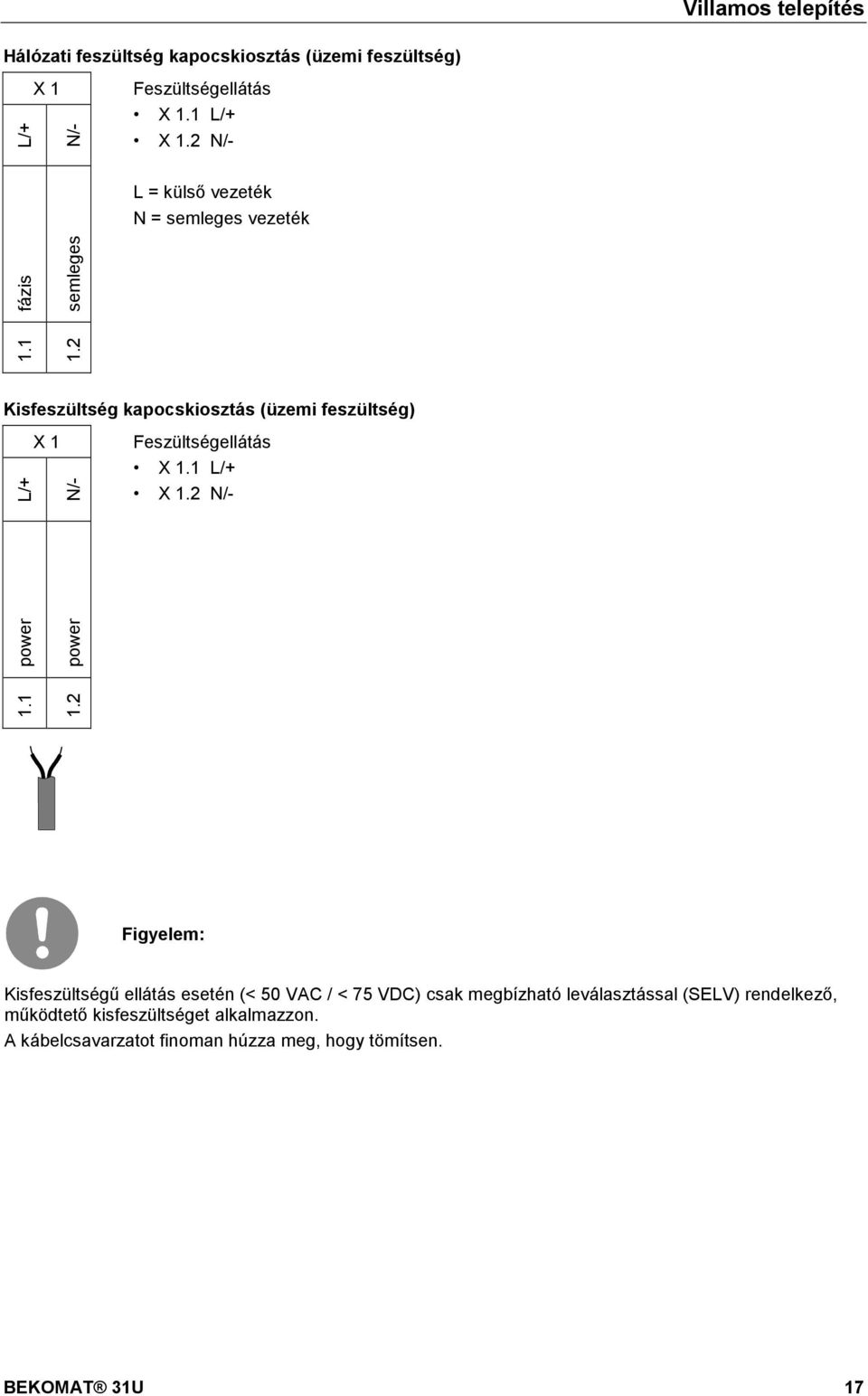

17 Pos: 56 /Beko Technische @ 1 Villamos telepítés Hálózati feszültség kapocskiosztás (üzemi feszültség) L/+ X 1 X 1.2 N/- N/- Feszültségellátás X 1.1 L/+ L = külső vezeték N = semleges vezeték fázis semleges Kisfeszültség kapocskiosztás (üzemi feszültség) L/+ X 1 X 1.2 N/- N/- Feszültségellátás X 1.1 L/ power power Figyelem: Kisfeszültségű ellátás esetén (< 50 VAC / < 75 VDC) csak megbízható leválasztással (SELV) rendelkező, működtető kisfeszültséget alkalmazzon. A kábelcsavarzatot finoman húzza meg, hogy tömítsen. BEKOMAT 31U 17

18 Pos: 57 /---- Seitenumbr uch @ 1 Villamos telepítés Villamos folyamatábra 18 BEKOMAT 31U

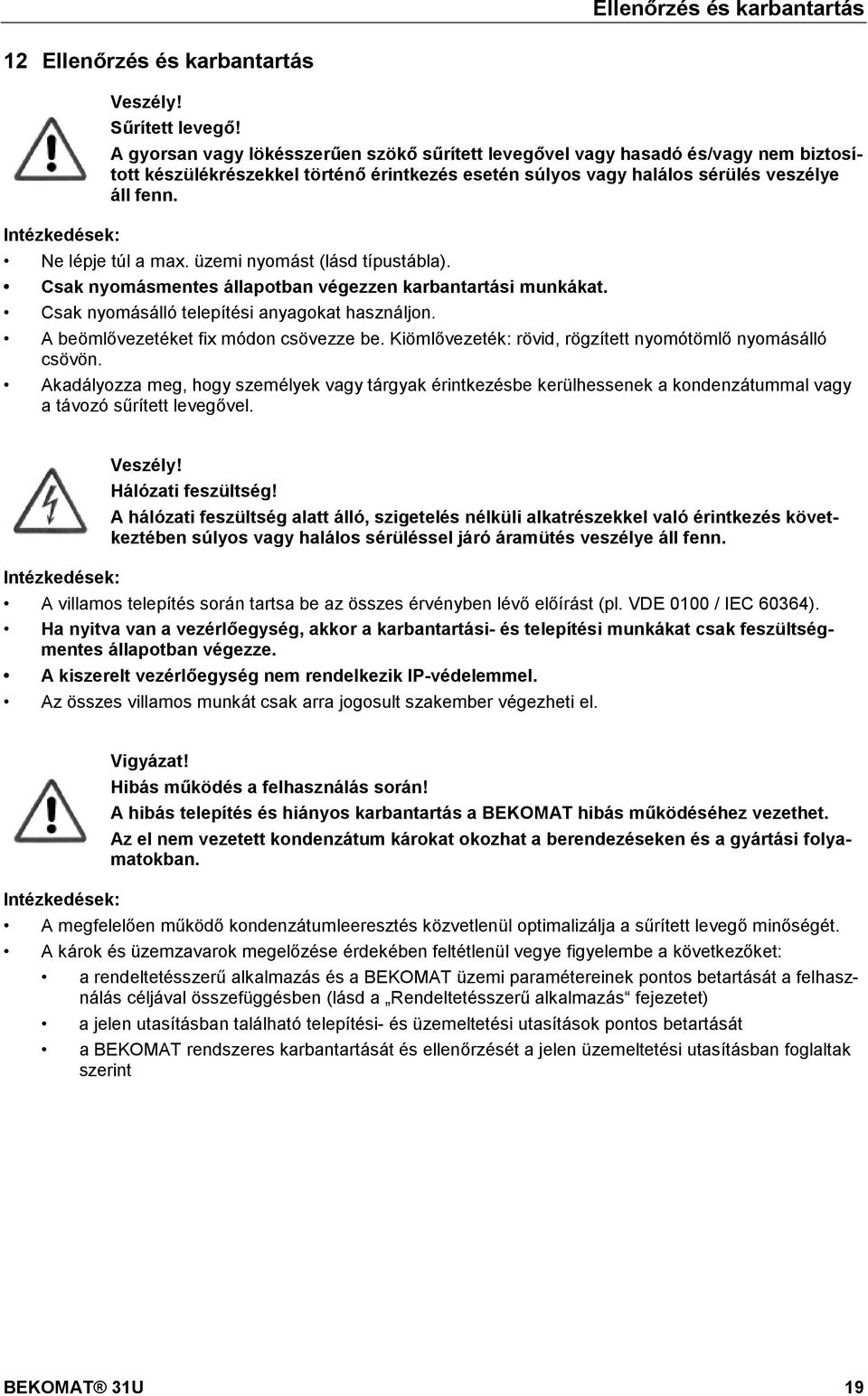

19 Pos: 59 /Beko Technische Dokumentation/Sicher heit/gefahr @ 1 Pos: 60 /Beko Technische Dokumentation/Sicher heit/maßnahmen Druckluft @ 1 Pos: 61 /Beko Technische Dokumentation/Sicher heit/gefahr Netzspannung 1 @ 1 Pos: 62 /Beko Technische Dokumentation/Sicher heit/maßnahmen Netzspannung BM @ 1 Pos: 63 /Beko Technische Dokumentation/Sicher heit/vorsicht @ 1 Pos: 64 /Beko Technische Dokumentation/Sicher heit/maßnahmen Fehlfunktionen 1 r Pos: 65 /---- Seitenumbr uch @ 1 Ellenőrzés és karbantartás Pos: 58 /Beko Technische Dokumentation/Überschriften/1/Kontr olle und Ellenőrzés és karbantartás Intézkedések: Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Ha nyitva van a vezérlőegység, akkor a karbantartási- és telepítési munkákat csak feszültségmentes állapotban végezze. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint BEKOMAT 31U 19

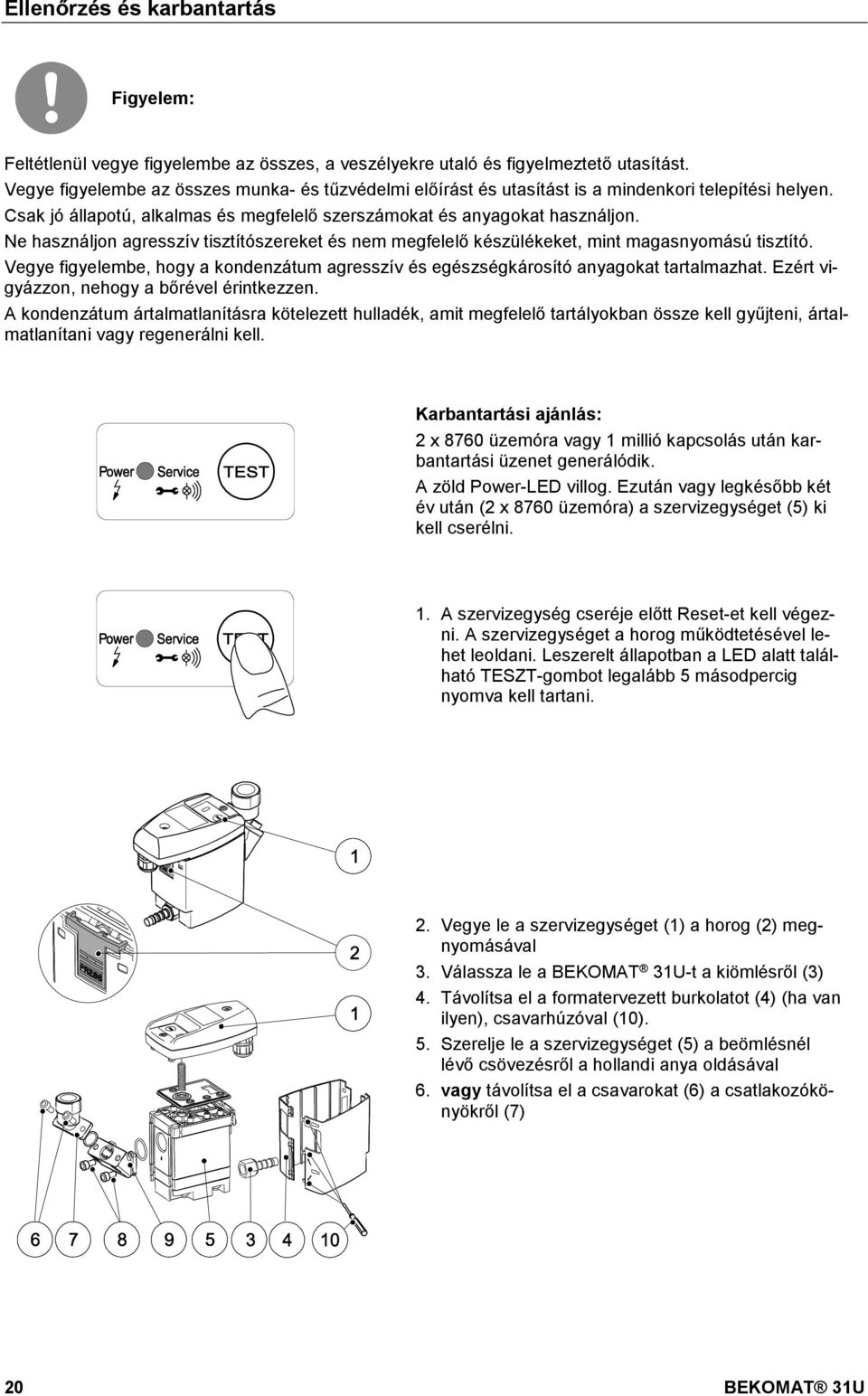

20 Pos: 66 /Beko Technische Dokumentation/Sicher heit/hinweis Vorschriften Wer kzeug Reinigung Kondensat @ 1 Pos: 67 /Beko Technische Dokumentation/Wartung/BEKOM AT/Wartung BM 31U /32U (nicht IF) stand-alone @ 1 Ellenőrzés és karbantartás Figyelem: Feltétlenül vegye figyelembe az összes, a veszélyekre utaló és figyelmeztető utasítást. Vegye figyelembe az összes munka- és tűzvédelmi előírást és utasítást is a mindenkori telepítési helyen. Csak jó állapotú, alkalmas és megfelelő szerszámokat és anyagokat használjon. Ne használjon agresszív tisztítószereket és nem megfelelő készülékeket, mint magasnyomású tisztító. Vegye figyelembe, hogy a kondenzátum agresszív és egészségkárosító anyagokat tartalmazhat. Ezért vigyázzon, nehogy a bőrével érintkezzen. A kondenzátum ártalmatlanításra kötelezett hulladék, amit megfelelő tartályokban össze kell gyűjteni, ártalmatlanítani vagy regenerálni kell. Karbantartási ajánlás: 2 x 8760 üzemóra vagy 1 millió kapcsolás után karbantartási üzenet generálódik. A zöld Power-LED villog. Ezután vagy legkésőbb két év után (2 x 8760 üzemóra) a szervizegységet (5) ki kell cserélni. 1. A szervizegység cseréje előtt Reset-et kell végezni. A szervizegységet a horog működtetésével lehet leoldani. Leszerelt állapotban a LED alatt található TESZT-gombot legalább 5 másodpercig nyomva kell tartani. 2. Vegye le a szervizegységet (1) a horog (2) megnyomásával 3. Válassza le a BEKOMAT 31U-t a kiömlésről (3) 4. Távolítsa el a formatervezett burkolatot (4) (ha van ilyen), csavarhúzóval (10). 5. Szerelje le a szervizegységet (5) a beömlésnél lévő csövezésről a hollandi anya oldásával 6. vagy távolítsa el a csavarokat (6) a csatlakozókönyökről (7) 20 BEKOMAT 31U

21 Pos: 68 /---- Seitenumbr uch @ 1 Ellenőrzés és karbantartás 7. vagy lazítsa meg a csavarokat (8) a köztes adapteren (9) és húzza le azt lefelé a szervizegységről 8. Ellenőrizze, hogy az új szervizegység (5) illeszkedik-e a vezérlőegységre (1) (típusjelzés és az akasztóhorog (2) színe) 9. Az új szervizegység (5) beszerelése fordított sorrendben történik. A vezérlőegység rászerelése a szervizegységre: 1. Ellenőrizze, hogy a szervizegység (5) illeszkedik-e a vezérlőegységre (1) (típusjelzés és az akasztóhorog színe) 2. Ellenőrizze, hogy a tömítőlapok (11) az érintkező rugókkal együtt (13) tiszták, szárazak és mentesek az idegen testektől. 3. Vezesse be az érzékelőt (12) az érzékelőcső lemezbe (14). 4. Akassza be a vezérlőegység (1) horgát (15) az érzékelőcső lemezébe (14). 5. Nyomja össze a vezérlőegységet (1) a szervizegységgel (5) és pattintsa be azt Üzembe helyezés karbantartás után: Üzembe helyezés előtt mindig végezze el: A csatlakozás csavarozása tömítettségének ellenőrzése Az elektromos csatlakozások ellenőrzése A vezérlőegység helyes rögzítésének ellenőrzése BEKOMAT 31U 21

22 Pos: 70 /Beko Technische Dokumentation/Fehlersuche/BEKOMAT/Fehlersuche BM @ 1 Pos: 71 /---- Seitenumbr uch @ 1 Hibakeresés és hibaelhárítás Pos: 69 /Beko Technische Dokumentation/Überschriften/1/Fehlersuche und 0\mod_ _5128.docx@ Hibakeresés és hibaelhárítás Hibajelenség Lehetséges okok Intézkedések A LED nem világít A LED folyamatosan narancssárgán világít A teszt gomb meg van nyomva, de nincs kondenzátumleeresztés Csak akkor van kondenzátumleeresztés, ha a tesztgomb meg van nyomva Nincs feszültségellátás A panel meghibásodott Hiba a programindításnál A panel meghibásodott A beömlő- és/vagy elvezető vezeték elzáródott vagy eldugult Kopás A panel meghibásodott A szervizegység meghibásodott A nyomás nem éri el a minimális értéket A nyomás meghaladja a maximális értéket A beömlő vezeték esése nem megfelelő, A keresztmetszet túl kicsi Túl nagy kondenzátum mennyiség (áradás) A szervizegység nagyon nagy mértékben elszennyeződött A szervizegység meghibásodott vagy elszennyeződött Ellenőrizze a típustáblán feltüntetett feszültséget Ellenőrizze a csatlakozásokat és az üzemi feszültséget Ellenőrizze a panel lehetséges sérüléseit Válassza le a készüléket az üzemi feszültségről és kapcsolja be újra legalább 5 másodperc várakozást követően. Ellenőrizze a panel lehetséges sérüléseit Ellenőrizze a beömlő- és elvezető vezetékeket Ellenőrizze, hogy a szelep hallhatóan nyit-e (nyomja meg többször a teszt gombot > 2 s időre) Ellenőrizze a panel lehetséges sérüléseit Ellenőrizze az üzemi nyomást A beömlő vezetéket megfelelő eséssel alakítsa ki Cserélje ki a szervizegységet Cserélje ki a szervizegységet A készülék folyamatosan lefúj 22 BEKOMAT 31U

23 Pos: 73 /Beko Technische Dokumentation/Bauteile und Komponenten/BEKOMAT/Bauteile BM 31U @ 1 Pos: 76 /Beko Technische Dokumentation/Ersatzteile Verbr auchsmaterialien Zubehör/BEKOMAT/Ersatzteile BEKOM AT 31U @ 1 Alkatrészek és komponensek Pos: 72 /Beko Technische Dokumentation/Überschriften/1/Bauteile und Alkatrészek és komponensek 1 Csavar 3,5 x 10 2 Burkolat felső része 3 Alakos tömítés 4 Panel 5 Érzékelő 6 Burkolat alsó része 7 Kábelátvezetés 8 Tömítőlap 9 Szervizegység 10 Tömlőcsonk 11 O-gyűrű 20 x 2 12 Köztes adapter 13 Csavar M6 x O-gyűrű 14 x 1,78 15 Könyök adapter 16 Formatervezett burkolat Pos: 74 /---- Seitenumbr uch @ 1 Pos: 75 /Beko Technische Dokumentation/Überschriften/1/Empfohlene Javasolt pótalkatrészek Szállítható pótalkatrész készletek Tartalom Rendelési sz. Szervizegység 8, 9, 11* Tömítéskészlet 3, 8, 11* Formatervezett burkolat* 16* Csatlakozóadapter* 11*, 12*, 13*, 14*, 15* * nem alkalmazható BEKOMAT 31U built-in esetén BEKOMAT 31U 23

24 Pos: 78 /Beko Technische Dokumentation/Ersatzteile Verbr auchsmaterialien Zubehör/BEKOMAT/Haltewinkel BM 31/32 / 31U/32U @ 1 Pos: 79 /Beko Technische Dokumentation/Ersatzteile Verbr auchsmaterialien Zubehör/BEKOMAT/Ablauf-Set BM 31/32 / @ 1 Pos: 80 /---- Seitenumbr uch @ 1 Tartozék Pos: 77 /Beko Technische Tartozék Szállítható tartozék készletek Tartókönyök falra és padlóra Tartalom Rendelési sz. 1 Tartókönyök 2 hosszabbító G ½ 20 hosszú Szállítható tartozék készletek Kiömlő készlet tömlővel és szerelési anyagokkal Tartalom Tömlőidom 10x3x800 Tömlőcsonk 9-G½ Ms Tömlőbilincs 12-22/9 A2 Rendelési sz BEKOMAT 31U

25 Tartozék BEKOMAT 31U 25

26 Pos: 82 /Beko Technische Dokumentation/Zertifikate/Er klär ung en/bekomat 31U-33U-EG-Konfor @ 1 Pos: 83 /---- Seitenumbr uch @ 1 Megfelelőségi nyilatkozat Pos: 81 /Beko Technische Dokumentation/Überschriften/1/Konfor mitätser klär Megfelelőségi nyilatkozat 26 BEKOMAT 31U

27 Pos: 84 /Beko Technische Dokumentation/Zertifikate/Er klär ung en/bekomat 31U-33U-EG-Konfor @ 1 Pos: 85 /Beko Technische Dokumentation/Globale Texte/Hinweis Übersetzg. d. @ 1 Pos: 86 /Beko Technische Dokumentation/Globale Texte/Hinweis @ 1 Pos: 87 /Beko Technische Dokumentation/Globale @ 1 === Ende der Liste für Textmar ke Inhalt === Megfelelőségi nyilatkozat BEKO TECHNOLOGIES GMBH Neuss, NÉMETORSZÁG Tel: EK megfelelőségi nyilatkozat Ezennel kijelentjük, hogy az alább megnevezett termékek megfelelnek a vonatkozó irányelvek és műszaki szabványok követelményeinek. A nyilatkozat kizárólag csak az általunk történt forgalomba hozatalkori állapotukban vonatkozik a termékekre. A nem a gyártó által felszerelt és/vagy utólag végrehajtott módosítások nem kerülnek figyelembevételre. Termék megnevezés: Modellek: Feszültségváltozatok: Üzemi nyomástartomány: Termékleírás és működés: Kondenzátumleeresztő BEKOMAT 31U, 32U, 32UV, 33U, 33UV V AC ±10% (50 60 Hz) / VDC ±10% vagy V AC ±10% (50 60 Hz) / V DC ±10% 0,8 16 bar ( psi) vagy 1,2 16 bar (17 230psi) Kondenzátumleeresztő kondenzátumnak sűrített levegő hálózatban történő, elektronikus szintszabályzású leeresztéséhez. Kisfeszültségű készülékekre vonatkozó irányelv 2006/95/EK Alkalmazott harmonizált szabványok: EN :2010 CE-jelölés alkalmazási év: 13 A VAC és VDC üzemi feszültséggel működő készülékek nem tartoznak a kisfeszültségre vonatkozó irányelv hatálya alá. Az elektromágneses összeférhetőségre vonatkozó irányelv 2004/108/EK Alkalmazott harmonizált szabványok: EN :2006 EN 55011: A1: 2010, 1. csoport, B osztály RoHs irányelv 2011/65/EU Egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv előírásai teljesülnek. Neuss, BEKO TECHNOLOGIES GMBH Christian Riedel megbízásából Minőségbiztosítási vezető BEKOMAT 31U 27

28 A A felhasználási terület korlátozása 6 A kondenzátumleeresztés akadályozott 22 A LED folyamatosan narancssárgán világít 22 A LED nem világít 22 Adatok 7 Alkalmazási terület 6 Alkatrészek és komponensek 23 Az alkalmazási terület korlátozása 6 B Beömlővezeték 11, 15 Biztonsági utasítások 4 Burkolat alsó része 23 Burkolat felső része 23 E Ellenőrzés 19 Elővezérlő szelep 11 Érzékelő 23 Esés 15 F Formatervezett burkolat 23 H Hálózati feszültség veszély 5, 16, 19 Hibaelhárítás 22 Hibakeresés 22 Hibakeresés és hibaelhárítás 22 Hibás működés 22 J Javasolt pótalkatrészek 23 K Karbantartás 19 Karbantartási ajánlás 20 Karbantartási munkák 4, 13, 19 Kifolyó vezeték 11 Klímazóna kék 10 piros 10 zöld 10 Klímazóna és teljesítményadatok 10 Könyök adapter 23 Könyök tömlőcsonk 20 Köztes adapter 21, 23 L Lefúj 22 Levegőkiegyenlítő vezeték = légvezeték 15 M Megfelelőségi nyilatkozat 26 Membrán 11 Méretek 9 Méretrajz 9 Működés 11 Műszaki adatok 7 N Nincs kondenzátumleeresztés 22 Nyomáskülönbségek 15 O Önteszt 11 P Panel 23 Piktogramok 4 Pótalkatrész készletek 23 Pótalkatrészek 5, 23 R Rendelési szám 23, 24 Rendeltetésszerű alkalmazás 6 S Sűrített levegő veszély 4, 13, 19 Szakember 5, 16, 19 Szerelés 13 Szerelési- és üzemeltetési utasítás 4 Szervizegység 20, 23 Szimbólumok 4 T Tartozék 24 Tartozék készletek 24 Telepítés 13 Töltésszint 11 Tömítőlap 21 Tömlőcsonk 23 U Utasítások, biztonsági utasítások 4 Ütközőfelület 15 Üzemzavar 22 Üzemzavar elhárítás 22 V Védelem 5, 16, 19 Vezérlőegység 21 Villamos adatok 8 Villamos folyamatábra 18 Villamos telepítés 16 Vízzsák BEKOMAT 31U

29 BEKOMAT 31U 29

30 30 BEKOMAT 31U

31 BEKOMAT 31U 31
