1 AKTUÁLIS 15 2 Phoenix Contact Magyarország 2015 november Innovatív gyártás a Phoenix Contact megbízható partner a gépjárműiparban is

2 02 Szerkesztői AKTUÁLIS 15 2 Szerkesztői 02 Kőszegi Dániel Reflektorban 03 Magyar szervíz a hazai piacnak A jelölés szabadsága Kőszegi Dániel Jelöléstechnika specialista Kedves Olvasó! Beköszöntött a tél, a szabadságolások végeztével már mindenki újra a munkába vetette magát. Jómagam pont a nyári lazább időszakban csatlakoztam a Phoenix Contact kiváló csapatához, így volt időm megfelelően felkészülni a partnereink, vagyis az Önök megfelelő támogatására. Természetesen a tudásom bővítése folyamatos cél, hiszen hatalmas, dinamikusan fejlődő terület tartozik hozzám; a jelöléstechnika. Korábban az autóiparral foglalkoztam, akkor még nem ismertem fel a jelöléstechnika fontosságát. Az első Phoenix-es tapasztalataim nagyon pozitívak, úgy látom, tapasztalom, hogy egyre hangsúlyosabb ez a szegmens. A Phoenix Contact mindig is innovatív hozzáállásáról volt híres, ezért természetesen itt is szeretnénk megfelelni partnereink igényének. Számos nyomtatási rendszerrel állunk az Önök rendelkezésére, a jelölők szortimentjéről és minőségéről pedig a termékek magukért beszélnek. De ne ragadjunk le az egyszerű komponenseknél, ennél sokkal többet tudunk nyújtani: gyors és hatékony támogatást, megoldást. Ezzel a segítséggel Önök időt, a megtakarított idővel pedig természetesen költségeket tudnak megspórolni. Példaképp elég megemlíteni hogy a Clip Project tervező- és jelölőprogramunkat össze lehet kapcsolni az EPlan elektromos tervezőszoftverrel, így pár kattintással elkészíthető a kívánt jelölés vagy akár a sorkapocs léc terve is. Végül szeretnék egy pár szót ejteni az autóiparról, amely a mostani lapszámunk vezető témája. Hazánkban ez egy kiemelten fontos iparág, sokan az egyik kitörési lehetőséget látják az ágazat fejlesztésében. A magazinunkban éppen ezért olyan termékeket és megoldásokat mutatunk be, amelyek a jövő gyártásában jelentős szerepet játszhatnak. A Phoenix Contact azon szerencsés helyzetben van, hogy mind az autógyárak, mind a beszállítóik igényeit képes kiszolgálni. Lapunkhoz kellemes olvasást kívánok! Technológia Ipar Safety Bridge biztonsági koncepció a rugalmas és moduláris gépekhez Csatlakozástechnika 06 Mi határozza meg a csatlakozások minőségét? E-moblilitás 12 DC gyorstöltő állomások rugalmas vezérlése Szekrényvilágítás 16 Megvilágítás LED-es technikával Tápellátás 16 DC/DC konverterek Alkalmazás Csatlakozástechnika 09 Épületinstalláció direkt rugós háromemeletes sorkapcsokkal Tápellátás védelme 09 Többcsatornás készülékvédő kapcsolók Túlfeszültség-védelem 10 Safe Energy Control (SEC): villámáram és túlfeszültség védelem a gépeknek Kapcsolókészülékek 14 Hibrid motorindítók felhasználása szállítószalagoknál Új termékek 17 Időzítő modul hagyományos relékhez Hálózatba köthető hibrid motorindítók Ipari Box PC-k Profinet képes switch-ek Aktualitások 18 Monitoring szoftver szolár berendezésekhez 18 Szoftver PLC az egyszerű vezérlésekhez 19 Ipari PC-k 19 Rendeléskövetés online phoenixcontact.hu

3 AKTUÁLIS 15 2 Reflektorban 03 Magyar szervíz a hazai piacnak Szervíz és szolgáltatás a Phoenix Contact-tól Kiváló termékek mellé minőségi szolgáltatások. Röviden így is megfogalmazhatnánk a Phoenix Contact hozzáállását a partnerek irányába. Aktuális magazinunk rendszeresen foglalkozik a termékeinkkel, illetve komplett megoldásainkkal, azonban nem elhanyagolható a minőségi kiszolgálás sem, amikor értékesítésről beszélünk. A vevőknek nyújtott szolgáltatások jelentőségét a levegőhöz hasonlíthatnánk; amíg rendelkezésre áll, addig nem tűnik fel a fontossága (hiánya). A Phoenix Contact Magyarország is számos ilyen szolgáltatást biztosít, amit legtöbben nyilvánvalónak tartanak. Ezért is szeretnénk nagyobb jelentőséget fordítani rájuk. A teljesség igénye nélkül kezdjük a sort a leginkább kézenfekvő szolgáltatással, a helyi raktárkészlettel. A modern profitorientált világban a trendek azt mutatják, hogy a vállalatok próbálják csökkenteni, vagy akár teljesen megszűntetni a lokális raktárkészletüket. Nálunk ez megkérdőjelezhetetlen fontossággal bír és a közel 1000 féle raktári termék nap, mint nap örömet okoz azon partnereinknek, akik időszűkében vannak a beszerzést illetően. Egy érdekes adat ezzel kapcsolatban; a hozzánk beérkező rendelési sorok több mint 50%-a megtalálható a budaörsi raktárunkban, vagyis ezeket akár 24 órán belül ki tudjuk szállítani. Az online felületek idegen nyelvűsége okozott már fejfájást Önnek is? Ezzel nincs egyedül. A honlapunk illetve webshopunk láthatatlanul segíti partnerek kényelmét méghozzá magyar nyelven. A termékleírások, cikkek és egyéb tartalmak fordításában rengeteg munka áll, amely eredménye a kényelmes információszerzés. A webshop információkat ad árakról, raktárkészletekről. Segítségével rendeléseket lehet leadni felénk, valamint a már leadott megrendeléseket le is lehet követni ezen keresztül. A beérkezett rendeléseink több mint negyede az online rendszerünkön keresztül jut el hozzánk. Ugyanitt a már hétköznapinak mondható műszaki jellemzők, termékleírások, CAD rajzok és tanúsítványok ugyanúgy megtalálhatók, így a beszerzők és a műszaki szakemberek egyaránt megtalálhatják a számukra fontos információkat. Az információk kapcsán érdekes megemlíteni a nyomtatott anyagainkat is. A magyar nyelv fontossága itt is előtérbe kerül. A több ezer oldalt kitevő katalógus sorozatunk 100%-ig elérhető magyar nyelven is. Végül, de nem utolsó sorban beszéljünk a szakmai oktatásainkról, amelyekkel szintén partnereinket kívánjuk támogatni. A különböző szoftverek használatától kezdve az eszközkommunikáción és illesztésen át a konfigurációig számos tréningünk létezik, amelyek elengedhetetlenek egy komplex feladat, vagy megoldás kivitelezéséhez. A hétköznapi munka nem feltétlenül kell, hogy stresszes és problémákkal teli legyen. Bővülő szolgáltatásaink révén próbálunk nyugalmat és biztonságot hozni az Önök munkájába. Mojzes Gábor

4 04 Technológia AKTUÁLIS 15 2 Biztonság az Ipar 4.0-ban? SafetyBridge technológián alapuló biztonsági koncepció moduláris és rugalmas gyártóberendezések számára A moduláris és adaptív gépek új kihívások elé állítják a funkcionális biztonságot A gyártósorok egyre inkább modulárissá, kommunikatívvá, intelligenssé, és mindenekelőtt gyorsabban illeszthetővé válnak. A legtöbbször azonban hiányzik az ehhez illő biztonsági stratégia, amely kiterjed az egymáshoz hangolt biztonsági eszközökre, a megfelelő kommunikációs interfészekre, a felhasználói szoftverekre és a biztonságtechnikai igazoló dokumentációra. A motoros hajtású munkaeszközök, mint például a gépek, Európában a gépekről szóló irányelv hatálya alá esnek. Ennek keretében a gyártóknak CE-jelöléssel és EK-megfelelőségi nyilatkozattal kell megerősíteniük termékeik megfelelőségét. A gépek napjainkig inkább helyhez kötöttek voltak, így a gyártó nem készítette elő őket a szomszédos gépekkel való összekapcsolásra. Az összekapcsolás során azonban biztonságtechnikai szempontból is kell vizsgálni és biztosítani a modulok mindenkori interfészeit. Végül a teljes gép kapja meg a CE-jelölést, beleértve az EK-megfelelőségi nyilatkozatot is. Mivel az előkészítő időszakban a részegységek interfészei és kölcsönhatásai nem ismertek, ezen a módon kell eljárni. Az Ipar 4.0 fényében azonban új koncepciók-ra van szükség a biztonságtechnikai megközelítéssel, a kommunikációs koncepcióval és az adatmegőrzéssel kapcsolatban. Az Ipar 4.0 keretében számos kutatási projekt zajlik. Közéjük tartozik a SmartFactory OWL is, amely a Fraunhofer Társaság és az OWL Főiskola kezdeményezése. A SmartFactoryOWL modellberendezése mechanikailag tekintve egy munkadarab-továbbító rendszerből, valamint különböző moduláris megmunkáló állomásokból áll. A moduláris szerelőrendszer olyan előnyökkel rendelkezik, mint például a változtatásokkal szembeni alkalmazkodóképesség, a plug-and-

5 AKTUÁLIS 15 2 Technológia 05 play alkalmazás és a felhasználóbarát kialakítás. A rugalmasság mellett azonban a teljes berendezésnek, minden helyzetben garantálnia kell a kezelőszemélyzet biztonságát is. Ezért egy elektrotechnika-szakos hallgató a szakdolgozatában olyan rendszert keresett, amely alkalmas a megmunkáló állomások és a szállítórendszer biztonságközpontú hálózatba kötésére. Ennek során különböző termékeket és megoldási javaslatokat vetett össze. Az alkalmazott koncepció most legyen a Phoenix Contact Competence Center Safety megoldása. A biztonságtechnikai szakértők a SafetyBridge technológia használatát javasolták, a valós idejű Profinet I/O Ethernet-protokoll alkalmazásával. A hálózat- és vezérlőfüggetlen biztonsági megoldás, valamint az időközben széles körben elterjedt átviteli szabvány használatával minden gép összeköthető egymással. Modulok biztonsági funkcióinak automatikus aktiválása A SafetyBridge technológiával minden megmunkáló állomás egy biztonságos vezérlő logikát kap. Egy megmunkáló állomás csatlakoztatásakor az állomás automatikusan hálózatba kapcsolódik a szállítórendszerrel, és olyan átfogó biztonsági funkciókat aktivál, mint például a vészleállítás. A szállítórendszer és a megmunkáló állomás akkor kezdi meg a termelést, ha a szállítórendszerrel létrejött a biztonságos kommunikációs kapcsolat és nincs további biztonsági előfeltétel. A megmunkáló állomás lecsatolását egy nyomódombbal lehet jelezni. Ezután a kezelőnek elegendő ideje van arra, hogy megszakítsa a hálózati kapcsolatot. A szállítórendszer folyamatosan dolgozik tovább. Ha a hálózati kapcsolatot nem szakítják meg, akkor a nyomógombnak semmilyen hatása sincs a gyártási folyamatra. Az állomás jelzés nélküli, vagy túl késői lecsatolása esetén életbe lép a szállítórendszer és a megmunkáló állomás vészleállás funkciója. A megmunkáló állomások ezenkívül egy különleges, Karbantartás üzemmódba is állíthatók. Ennek során a javításokat vagy más karbantartási tevékenységeket a szállítórendszertől elválasztva lehet elvégezni, a termelési folyamat befolyásolása nélkül. Az adott modul gyártója pedig tesztelésre, vagy a gépeinek átadására használhatja ezt az üzemmódot. Csereszabatos berendezésként deklarálható Ezzel a megközelítéssel a gépek közötti biztonságtechnikai interfészek szabványosítottak, valamint előre ismertek, vizsgálhatók, így figyelembe vehetők a kölcsönhatások. Ezenkívül rendelkezésre áll az összes gép gyártóoldali ellenőrzése, engedélyezése és dokumentációja is. A megmunkáló állomások ezáltal a gépekről szóló irányelv értelmében csereszabatos berendezésként deklarálhatók. A modulokat igény szerint maga a felhasználó csatolhatja a szállítórendszerhez és helyezheti őket üzembe. A biztonságos kezelés módját a kezelési utasítás tartalmazza. A csereszabatos berendezés alkalmazása már jól bevált a villástargoncákra, mezőgazdasági és építőgépekre felszerelhető eszközök területén. A megmunkáló állomásoknak a gépekről szóló irányelv szerinti csereszabatos felszerelésként való meghatározása felszabadítja a felhasználót az irányvonal minden bürokratikus követelménye alól. Az állomásokat rendeltetésszerűen és biztonságosan használhatja, jelentős módosításuk vagy láncba kapcsolásuk nélkül. Így tehát a Competence Center Safety egy moduláris és gazdaságos biztonsági koncepciót fejlesztett ki. Ennek végleges engedélyezését azonban mindig egyeztetni kell a megfelelő intézménnyel. Funkcionális biztonság biztonsági vezérlő használata nélkül - ez a SafetyBridge technológia

6 06 Címlaptéma AKTUÁLIS 15 2 Sorkapocs rendszerek Mi határozza meg a csatlakozások minőségét? A sorkapocs rendszereknél a felhasználó különböző csatlakozástechnikák közül választhat, melyeknek megvannak a maguk előnyei egymással szemben. Az érintkezés minőségének kiértékelésekor mind az általános vizsgálati szabványokat, mind a speciális alkalmazási területek (például az olaj-gáz- és vegyipar, vagy a vasúti ágazat) követelményeit figyelembe kell venni. A Clipline Complete sorkapocssorozat az évtizedek során terebélyes rendszerré fejlődött. A rendszer áll a középpontban A sorkapcsok a kapcsolószekrények vezetékezésében mindig is jelentős szerepet játszottak. A sorkapcsok első ránézésre egyszerű alkatrészeknek tűnhetnek ennek ellenére már régen összetett rendszerekké fejlődtek. Ennek során teljesen különböző csatlakozástechnikák alakultak ki, aminek hátterében a különböző regionális és ágazatspecifikus követelmények állnak. Minden csatlakozástechnikának megvannak a maga teljesen specifikus előnyei: A csavaros csatlakozástechnika (UT) a világszerte leggyakrabban használt csatlakozástechnika a villamos összeköttetések létrehozására. A Phoenix Contact csavaros csatlakozástechnikájú sorkapcsai nagyon biztonságosak, és a szabadalmaztatott Reakdyn-elvnek köszönhetően nem igényelnek utánhúzást. Ezenkívül ez az egyetlen csatlakozástechnika, amely szabványszerűen megengedi két vezető csatlakozatását. A csatlakozószemes csatlakozástechnikát (RT) előszeretettel használják nagy csatlakozási keresztmetszetek esetén. Ez kínálja a max. 240 mm² keresztmetszetű vezetők esetén a legnagyobb kihúzási erőket. A húzórugós csatlakozástechnikák (ST) gyors és egyszerű feldolgozhatóságot tesznek lehetővé különösen igaz ez a direkt rugós csatlakozástechnikára (PT, Push-in). A PT-sorkapcsoknál a tömör és az érvéghüvellyel ellátott hajlékony vezetőket szerszám nélkül közvetlenül lehet szerelni. Itt a kiváló minőségű érintkezésről a króm-nikkel acélrugók mindig állandó rugóereje gondoskodik. A gyorscsatlakozás-technikánál (QT) anélkül lehet bekötni a tömör és a hajlékony vezetőket, hogy el kellene távolítani a vezető szigetelését vagyis nincs szükség csupaszolásra. A feldolgozás villámgyorsan elvégezhető, és a rezgésállóság semmivel sem rosszabb a többi csatlakozástechnikáénál. Az egyre bonyolultabb gépek és berendezések által támasztott növekvő követelmények egyre több érintkezőhelyet tesznek szükségessé a kapcsolószekrényekben, ami több helyigényt jelent. A mindössze 3,5 mm szélességű sorkapcsok nagy megtakarítási lehetőségeket kínálnak ezen a téren. Modularitás és szabványosítás A gépek és berendezések egyre gyakrabban moduláris felépítésűek. A géprészeket általában először a gyártásban szerelik össze, így a modulokat bármikor ki lehet egészíteni. A gép- és berendezésrészek karbantartásának is egyre egyszerűbbé kell válnia. A Phoenix Contact Combi sorkapcsai rendszerszerűen dugaszolható módon vannak kialakítva. A feliratozórendszer lehetővé teszi a dugaszhelyek megfelelő összerendelését, a kódolórendszer pedig a hibamentes szerelést. A Clipline Complete egyik alapelve az egy-

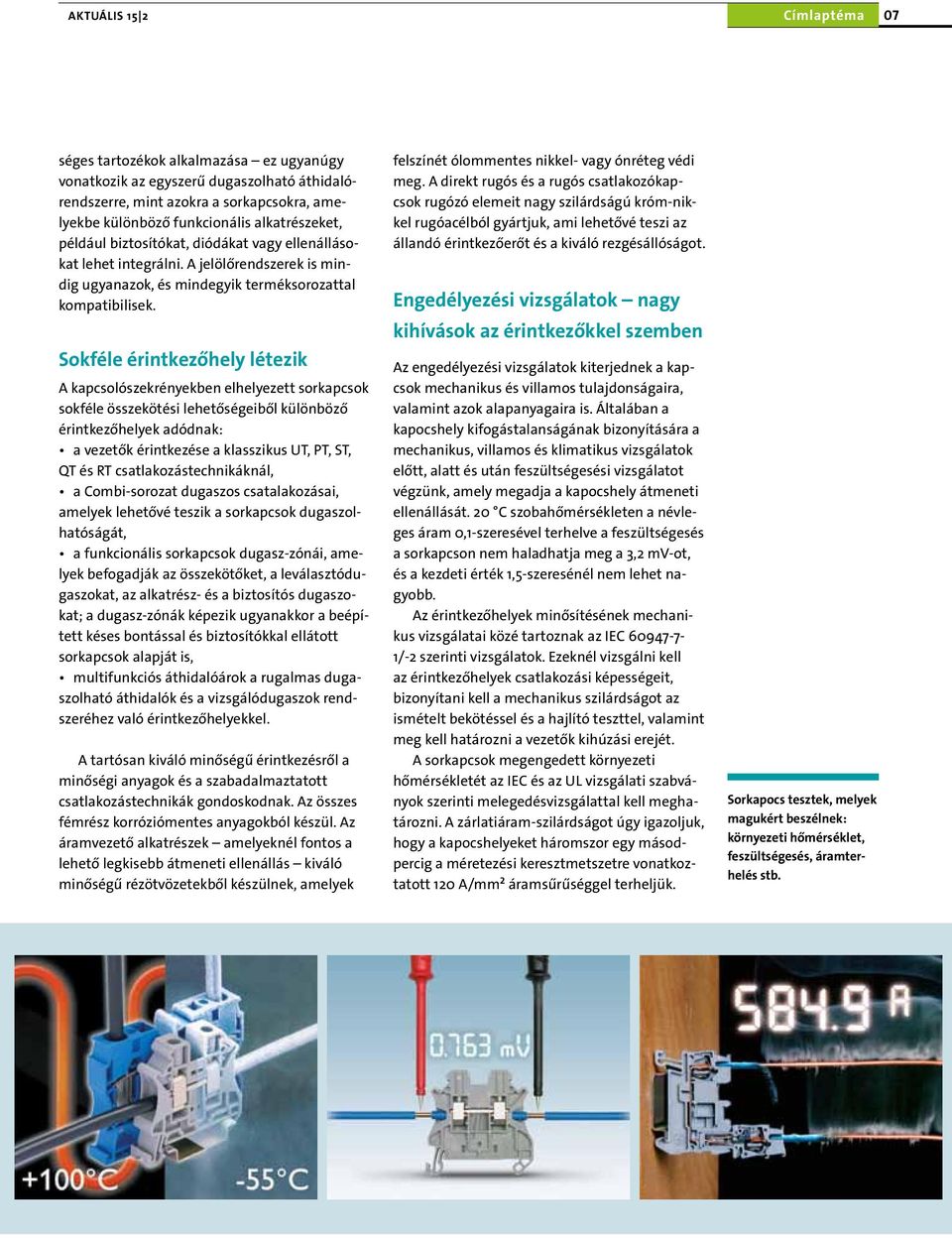

7 AKTUÁLIS 15 2 Címlaptéma 07 séges tartozékok alkalmazása ez ugyanúgy vonatkozik az egyszerű dugaszolható áthidalórendszerre, mint azokra a sorkapcsokra, amelyekbe különböző funkcionális alkatrészeket, például biztosítókat, diódákat vagy ellenállásokat lehet integrálni. A jelölőrendszerek is mindig ugyanazok, és mindegyik terméksorozattal kompatibilisek. Sokféle érintkezőhely létezik A kapcsolószekrényekben elhelyezett sorkapcsok sokféle összekötési lehetőségeiből különböző érintkezőhelyek adódnak: a vezetők érintkezése a klasszikus UT, PT, ST, QT és RT csatlakozástechnikáknál, a Combi-sorozat dugaszos csatalakozásai, amelyek lehetővé teszik a sorkapcsok dugaszolhatóságát, a funkcionális sorkapcsok dugasz-zónái, amelyek befogadják az összekötőket, a leválasztódugaszokat, az alkatrész- és a biztosítós dugaszokat; a dugasz-zónák képezik ugyanakkor a beépített késes bontással és biztosítókkal ellátott sorkapcsok alapját is, multifunkciós áthidalóárok a rugalmas dugaszolható áthidalók és a vizsgálódugaszok rendszeréhez való érintkezőhelyekkel. A tartósan kiváló minőségű érintkezésről a minőségi anyagok és a szabadalmaztatott csatlakozástechnikák gondoskodnak. Az összes fémrész korróziómentes anyagokból készül. Az áramvezető alkatrészek amelyeknél fontos a lehető legkisebb átmeneti ellenállás kiváló minőségű rézötvözetekből készülnek, amelyek felszínét ólommentes nikkel- vagy ónréteg védi meg. A direkt rugós és a rugós csatlakozókapcsok rugózó elemeit nagy szilárdságú króm-nikkel rugóacélból gyártjuk, ami lehetővé teszi az állandó érintkezőerőt és a kiváló rezgésállóságot. Engedélyezési vizsgálatok nagy kihívások az érintkezőkkel szemben Az engedélyezési vizsgálatok kiterjednek a kapcsok mechanikus és villamos tulajdonságaira, valamint azok alapanyagaira is. Általában a kapocshely kifogástalanságának bizonyítására a mechanikus, villamos és klimatikus vizsgálatok előtt, alatt és után feszültségesési vizsgálatot végzünk, amely megadja a kapocshely átmeneti ellenállását. 20 C szobahőmérsékleten a névleges áram 0,1-szeresével terhelve a feszültségesés a sorkapcson nem haladhatja meg a 3,2 mv-ot, és a kezdeti érték 1,5-szeresénél nem lehet nagyobb. Az érintkezőhelyek minősítésének mechanikus vizsgálatai közé tartoznak az IEC /-2 szerinti vizsgálatok. Ezeknél vizsgálni kell az érintkezőhelyek csatlakozási képességeit, bizonyítani kell a mechanikus szilárdságot az ismételt bekötéssel és a hajlító teszttel, valamint meg kell határozni a vezetők kihúzási erejét. A sorkapcsok megengedett környezeti hőmérsékletét az IEC és az UL vizsgálati szabványok szerinti melegedésvizsgálattal kell meghatározni. A zárlatiáram-szilárdságot úgy igazoljuk, hogy a kapocshelyeket háromszor egy másodpercig a méretezési keresztmetszetre vonatkoztatott 120 A/mm² áramsűrűséggel terheljük. Sorkapocs tesztek, melyek magukért beszélnek: környezeti hőmérséklet, feszültségesés, áramterhelés stb.

8 08 Technológia AKTUÁLIS 15 2 A hosszú élettartam érdekében öregedésvizsgálatot végzünk. Ennél a sorkapcsokat klímaszekrényben +20 C és +85 C közötti meghatározott hőmérsékleti ciklusoknak vetjük alá, és közben a névleges áram folyik át rajtuk. Ez szimulálja az élettartamot a maximális megengedett üzemi hőmérsékleten. Az összesen 192 ciklus során 24 ciklusonként megmérjük a feszültségesést az állandó átmeneti ellenállás és ezzel az állandó érintkezési minőség igazolására. elvégezzük a feszültségesés-vizsgálatot. Az ipari környezetek gyakran agresszív közegeket tartalmaznak. Ezek szimulálására a próbadarabokat kéndioxid-tartalmú környezetbe teszszük. A vizsgálókamrában eltöltött nyolc óra után a próbadarabok először megszáradnak, majd ki kell állniuk a feszültségesés-vizsgálatot. A vasúti forgalomban, de a szélerőművekben is fellépnek rezgési és ütési behatások. Ezért rezgés- és ütésvizsgálatokat is végzünk a DIN EN vasúti szabvány előírásai szerint. Ezek utánozzák a motorok, forgó hajtások és tengelyek közelében fellépő rázkódásokat és rezgéseket. A vizsgálat kiállásának feltételei egyértelműek: a próbadarabokon nem keletkezhetnek mechanikus sérülések, és az érintkezőhelyeken nem szakadhat meg az érintkezés 1 µs-nál hosszabb ideig. A Phoenix Contact sorkapcsoknak szigorú vizsgálatokon kell átesniük (pl. izzóhuzalos vizsgálat, szúróláng teszt) Ágazatspecifikus vizsgálatok A standard engedélyezési vizsgálatok mellett ágazatspecifikus vizsgálatokat is végzünk, amelyek közül sokat természetesen időközben felvettünk a standard vizsgálati programba is. Mivel a sorkapcsokat például a vasúti forgalomban gyorsan váltakozó hőmérséklet-tartományokban kell használni, a közlekedésmérnöki tudomány által levezetett hősokk-vizsgálatnak vetjük őket alá. A kapocshelyeket először 45 percig -55 C hőmérsékleten tartjuk, majd másodpercek alatt +100 C hőmérsékletű helyre visszük őket. 100 ilyen ciklus után (mihelyt elérték a szobahőmérsékletet) a próbadarabokon ismét Összegzés A sorkapcsok már régen nélkülözhetetlenek a korszerű ipari alkalmazásokban a növekvő minőségi igények mellett egyre több funkcionális feladatot is ellátnak. Az érintkezők kiváló minősége ezért fontos előfeltétele a gépek vagy berendezések hosszú távú gazdaságos üzemeltetésének. Aki a kapcsolószekrényeiben a Phoenix Contact Clipline Complete sorkapocsrendszerét alkalmazza, az nem csak az összes szokásos csatlakozástechnikát használhatja egységes tartozékokkal, hanem megbízhat abban is, hogy az összes érintkezés biztonságosan működik. Mergl Balázs

9 AKTUÁLIS 15 2 Technológia 09 Sorkapocs technika Épületinstalláció direkt rugós háromemeletes sorkapcsokkal A Phoenix Contact új direkt rugós csatlakozástechnikájú PTI 4 háromemeletes installációs sorkapcsaival mostantól a max. 6 mm² keresztmetszetű tömör vezetőket közvetlenül és szerszám nélkül lehet vezetékezni. A sorkapcsok kompakt kialakításuk révén kifejezetten az elektromos szerelés és az elosztók építésének követelményeihez alkalmazkodnak. A csavar nélküli, állapotjelzővel ellátott bepattintható bontócsúszka segítségével a nullavezető-gyűjtősín érintkezése könnyen és biztonságosan létrehozható. Minden emeleten áthidaló árok található, a rugalmas dugaszolható áthidalórendszer alkalmazásával a potenciálelosztás egyszerűen megoldható. Minden kapocshelyet egyértelműen jelölni lehet, és az áthidaló árokban fennálló vizsgálati lehetőségen túlmenően mindegyiknek saját vizsgálóleágazása is van. Az 50 százalékkal kisebb dugaszolóerő révén a 0,5 és 6 mm² közötti keresztmetszetű tömör és érvéghüvellyel ellátott hajlékony vezetőket szerszám nélkül lehet behelyezni. A beépített működtető nyomógomb bármilyen szerszámmal lehetővé teszi a teljesen szigetelt kioldást. A nyomógombot a narancssárga szín kezelőszervként jelöli, ezáltal elkerülhető a hibás kezelés. A nyomógomb működtetésével 0,2 mm²-nél nagyobb keresztmetszetű, érvéghüvely nélküli hajlékony vezetőket is csatlakoztatni lehet. A direkt rugós háromemeletes sorkapcsok rendelkeznek a Clipline Complete sorkapocs rendszer minden rendszertulajdonságával, ezért kompatibilisek a Phoenix Contact összes installációs sorkapcsával. Tápellátás védelme Többcsatornás elektronikus készülékvédelmi kapcsoló A Phoenix Contact CBM többcsatornás elektronikus készülékvédelmi kapcsolója megvédi az áramköröket a túlterhelés és a zárlati áramok ellen, szélessége mindössze 41 mm. A Névleges áram asszisztens jelentős mértékben leegyszerűsíti a terhelés által megkövetelt névleges áram beállítását. A négy- és nyolccsatornás új készülékvédelmi kapcsolók a beállított névleges áram reteszelését is kínálják. Ez megakadályozza az akaratlan változtatásokat a készüléken. A névleges áram csatornánkénti 0,5 A A lépcsőzése megkönynyíti a megfelelő védelmi készülékek kiválasztását. A többfokozatú jelzés folyamatosan tájékoztatást ad a csatlakoztatott fogyasztók állapotáról és maguknak a védőkapcsolóknak a tápfeszültség-ellátásáról. A védőkapcsoló felismeri és jelzi a túl nagy és a túl kicsi feszültségeket, és meghatározott módon lekapcsolja a csatlakoztatott terheléseket. A jelzés segíti a hibakeresést az utána kötött berendezésrészekben. Az optimális teherelosztás érdekében a kapcsoló aktív módon korlátozza minden egyes csatorna áramát. Ez lehetővé teszi kisebb tápegységek használatát. A direkt rugós csatlakozástechnika, a széles hőmérséklettartomány, valamint a nagy megengedett ütésés rezgésállósága révén ezek a készülékvédelmi kapcsolók kiválóan használhatók a gépgyártás, a vezérlők és a rendszerépítés terén.

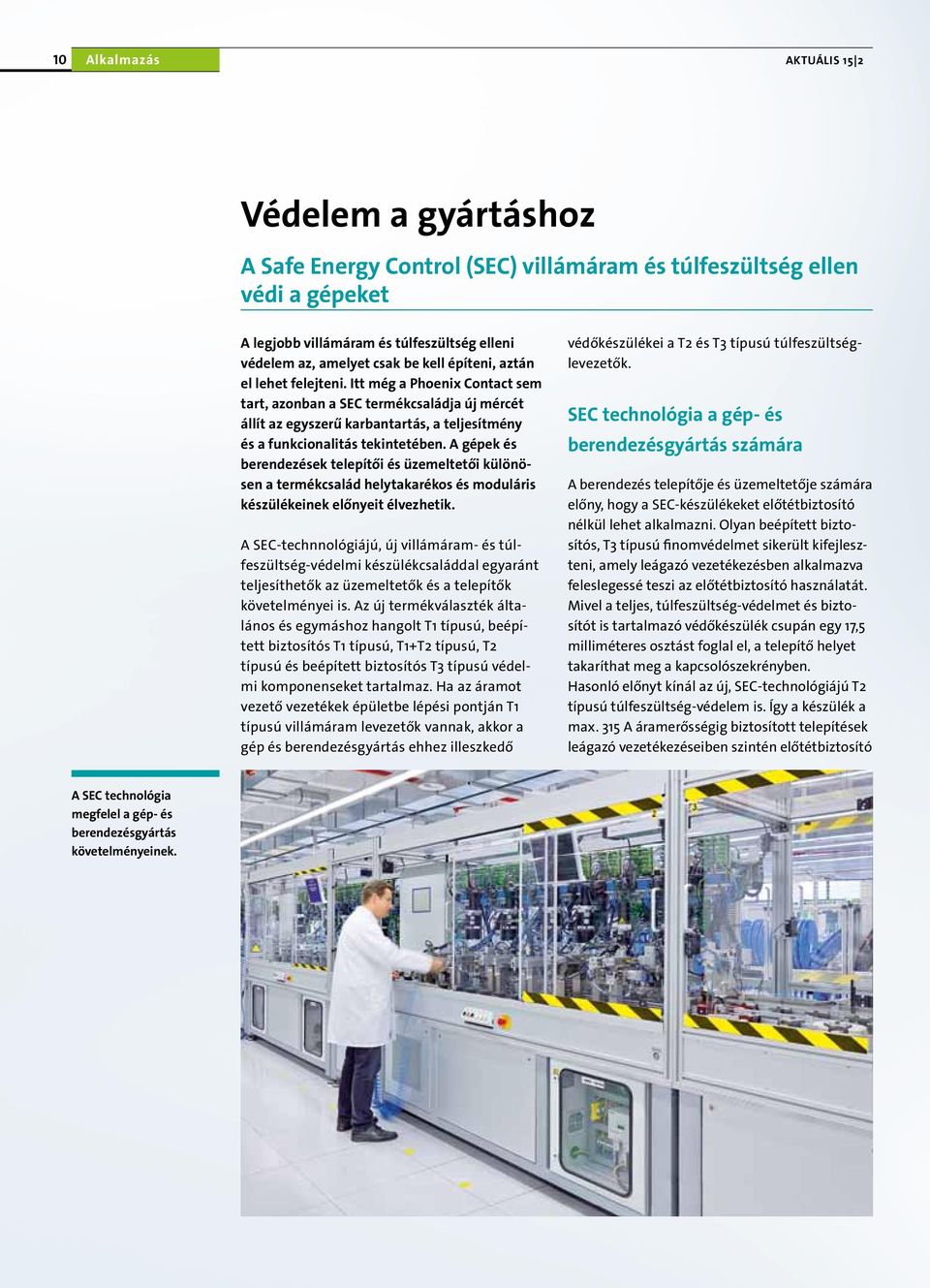

10 10 Alkalmazás AKTUÁLIS 15 2 Védelem a gyártáshoz A Safe Energy Control (SEC) villámáram és túlfeszültség ellen védi a gépeket A legjobb villámáram és túlfeszültség elleni védelem az, amelyet csak be kell építeni, aztán el lehet felejteni. Itt még a Phoenix Contact sem tart, azonban a SEC termékcsaládja új mércét állít az egyszerű karbantartás, a teljesítmény és a funkcionalitás tekintetében. A gépek és berendezések telepítői és üzemeltetői különösen a termékcsalád helytakarékos és moduláris készülékeinek előnyeit élvezhetik. A SEC-technnológiájú, új villámáram- és túlfeszültség-védelmi készülékcsaláddal egyaránt teljesíthetők az üzemeltetők és a telepítők követelményei is. Az új termékválaszték általános és egymáshoz hangolt T1 típusú, beépített biztosítós T1 típusú, T1+T2 típusú, T2 típusú és beépített biztosítós T3 típusú védelmi komponenseket tartalmaz. Ha az áramot vezető vezetékek épületbe lépési pontján T1 típusú villámáram levezetők vannak, akkor a gép és berendezésgyártás ehhez illeszkedő védőkészülékei a T2 és T3 típusú túlfeszültséglevezetők. SEC technológia a gép- és berendezésgyártás számára A berendezés telepítője és üzemeltetője számára előny, hogy a SEC-készülékeket előtétbiztosító nélkül lehet alkalmazni. Olyan beépített biztosítós, T3 típusú finomvédelmet sikerült kifejleszteni, amely leágazó vezetékezésben alkalmazva feleslegessé teszi az előtétbiztosító használatát. Mivel a teljes, túlfeszültség-védelmet és biztosítót is tartalmazó védőkészülék csupán egy 17,5 milliméteres osztást foglal el, a telepítő helyet takaríthat meg a kapcsolószekrényben. Hasonló előnyt kínál az új, SEC-technológiájú T2 típusú túlfeszültség-védelem is. Így a készülék a max. 315 A áramerősségig biztosított telepítések leágazó vezetékezéseiben szintén előtétbiztosító A SEC technológia megfelel a gép- és berendezésgyártás követelményeinek.

11 AKTUÁLIS 15 2 Alkalmazás 11 nélkül használható. Mivel a készülék már eddig is a piacon kapható legkeskenyebb túlfeszültségvédő készülékek közé tartozott, a telepítő ebben az esetben kétszeres helymegtakarítással számolhat. Így például egy háromfázisú TN-S hálózat védelme kevesebb mint három modulszélességgel, azaz kevesebb, mint 50 mm-en megoldható. A SEC-termékcsalád fejlesztése során nagy súlyt helyeztünk arra, hogy a készülékek mind a telepítők, mind az üzemeltetők számára kedvezőek legyenek. Ezért minden készülék forgatható és dugaszolható, így az állapotjelzőjük jól olvasható. A kezelésük lehetőség szerint intuitív, a jelölőfelületek nagyobb méretei mellett. A dugaszok és alapelemek kódolhatók. A moduláris felépítés miatt a különböző feszültségű, egy levezető-osztályba tartozó készülékek egy alapelemben foglalhatnak helyet. Így például a gép- vagy berendezésgyártó első körben csupán egyetlen alapelemmel szerelheti fel a kapcsolószekrényt. Aszerint, hogy az ügyfél igényel-e további túlfeszültség-védelmet, a tervezett feszültségszint például az amerikai követelmények szerinti 120 V megfelelő védelmi dugaszát utólag is lehet alkalmazni. A SEC-tehnológiájú levezető-család fejlesztése során az ipar és a szakma számos követelményét megvalósítottuk. Az új funkciókon túl a SEC készülékcsalád tagjai különösen hosszú élettartamúak. Ezt a gyártási folyamat során például az összes túlfeszültség-védelmi készülék 100%-os végellenőrzése biztosítja. A termékek legkiválóbb minősége és biztonsága érdekében a Phoenix Contact felépítette a világ egyik legnagyobb teljesítményű villám- és túlfeszültség-védelmi laboratóriumát. Ez az ügyfelek számára is észrevehető. A SECtermék megvásárlásával az ügyfél egy átfogó gondtalanság csomagot is kap, amelybe a következő is beletartozik: ha egy SEC-családba tartozó védelmi készülék állapotjelzője a csere szükségességét jelzi, akkor a Phoenix Contact a vásárlástól számított 5 éven belül ingyenesen kicseréli ezen dugaszokat. Varga Zsolt Safe Energy Control technológia A Checkmaster 2 vizsgálókészülékkel a levezető dugaszok állapotáról kaphatunk átfogó képet. Meggyőző, átfogó csomag A Safe Energy Control, röviden SEC, a Phoenix Contact új villám- és túlfeszültség-védelmi technológiája. A rendszer magja az újonnan kifejlesztett szikraköz-technológia. Ez biztonságosan megakadályoz minden hálózati utánfolyó áramot. A védett rendszer - beleértve a biztosítókat és levezetőket is - igénybevétele a minimálisra csökken, így a túlfeszültség-védelmi készülékek élettartama megnő. A levezető külön előtétbiztosítására semmilyen szokásos alkalmazásban nincs szükség.

12 12 Technológia AKTUÁLIS 15 2 Az EV CC Professional vezérlővel szerelt DC töltőállomások egyszerűvé és kényelmessé teszik a gyorstöltést Okos töltési megoldások DC gyorstöltő állomások rugalmas vezérlése A Combined Charging System (CCS) sokkal több, mint egy töltőcsatlakozó; a töltőállomás és az elektromos jármű közötti kommunikációt is újragondoltuk. DC-töltés esetén a két oldalnak egyeztetnie kell egymással a töltési paramétereket, azaz a kívánt töltőáramot és a maximális akkumulátorfeszültséget. A Phoenix Contact EV CC Professional terméke egy nagy teljesítményű vezérlő a DC gyorstöltő állomások számára. Ilyen például többek között az előírt szigetelésfelügyelet, a töltőcsatlakozó hőmérsékletének felügyelete, valamint a hibák felismerése és az ezekre adott válaszok. Különös kihívást jelent a jármű és a Bár a CCS a gyorstöltés európai megoldása, még csak kevés gyártó kínálja az ennek megfelelő rendszereket. Ennek oka az egyenáramú töltés, másképpen DC-töltés működésével és biztonságával kapcsolatos szigorú követelményekben rejlik. A DC-töltés során a töltőállomás teljesítmény-elektronikája közvetlen összeköttetésbe kerül az elektromos jármű nagyfeszültségű akkumulátorával, így a jármű töltési paramétereit pontosan be kell állítania. Ahhoz, hogy az egyenáramú töltés jellemző tulajdonságai, azaz nagyobb árama és feszültsége ellenére az ACtöltéshez hasonló biztonságú és rendelkezésre állású rendszereket kínálhassunk, a CCS fejlesztése során átfogó intézkedésekre volt szükség. töltőállomás közötti kommunikáció. Annak érdekében, hogy a jövőbeli feladatokra, mint például az automatikus azonosítási és megszakítási folyamatokra is felkészülhessünk, egy Powerlineés TCP/IP-alapú kommunikációs protokollt alkal-

13 AKTUÁLIS 15 2 Technológia 13 maztunk. Ez a töltési paraméterek biztonságos továbbítása mellett figyelembe veszi az adatbiztonságot és az adatintegritást is. Az út egyengetése a CCS előtt Ezért a rendszerintegrátorra az a kihívás vár, hogy a szabványnak megfelelően összefésülje a funkciót és a biztonságot, emellett pedig rugalmasan reagáljon az ügyfelek követelményeire. Az EV CC Professional termékével a Phoenix Contact egy szabadon programozható vezérlőt kínál, amelyet kimondottan az elektromobilitás és a Combined Charging System követelményeinek megfelelően fejlesztett ki. Ehhez az Axiocontrol magját, a Phoenix Contact új PLC-sorozatát olyan interfészekkel és funkciókkal bővítettük, amelyek a járművel és a fölérendelt vezérlő- és számlázórendszerekkel folytatott kommunikációhoz szükségesek. Ezenkívül a rendszer a töltőállomás további komponenseit is integrálja. A felhasználói szoftvert a felhasználó a megszokott IEC környezetben, a PC Worx használatával programozhatja. A WebVisit vagy a Visu+ alkalmazással egy kicsi, webalapú kezelőfelületet is létre lehet hozni. Az általánosan használt szabványok támogatása Belépő szintű DC-töltőállomás A DC-töltéstechnika kezdeti lépéseihez kínálunk egy speciális elektronika-kártyát, amelyen az ISO szerinti V2G (Vehicle to Grid jármű és hálózat közötti) kommunikációt valósítottuk meg. A kártyára egy CAN Master és egy megjelenítő panel csatlakozik, amelyen az alkalmazási program fut. A DC-töltés folyamatához szükséges minden adat az ISO kártyára továbbítódik. Így az ügyfél beletanulhat a DC-töltéstechnika témájába, így elkészítheti a saját alkalmazását. A kifejlesztett szoftver később átvihető az EV CC Professional töltésvezérlőbe és a gyakorlatban is alkalmazható.. A járművel folytatott kommunikáció az aktuális DIN SPEC vagy később ISO/IEC szabványokat, illetve a Powerline HomePlug Green PHY szabványt követi, amely a töltőcsatlakozó Control-Pilot jelére modulálódik. Ehhez definiált funkcionális építőelemek állnak rendelkezésre, amelyeket a szoftverfejlesztő az alkalmazási programjába integrálhat. Ezek a funkcionális építőelemek szolgáltatják és továbbítják az adatokat a járműtől és a járműre, hogy ezeket az alkalmazás egyszerűen feldolgozhassa. A kommunikációs protokoll alsóbb rétegeinek kommunikációs részleteivel a fejlesztőnek nem kell foglalkoznia. A járművel folytatott kommunikációból adódnak a töltési paraméterek, amelyeket a töltőállomás teljesítményelektronikája alkalmaz. A megfelelő, különböző gyártóktól származó teljesítmény-elektronikai modulokat Ethernet vagy soros interfész (CAN, RS485, RS232) használatával lehet a rendszerbe csatlakoztatni. Ilyen módon további komponensek, mint például energiamérő, szigetelés-felügyelet vagy érzékelők is csatlakoztathatók a rendszerhez. A töltőcsatlakozó hőmérsékletének felügyelete céljából a vezérlőn ennek megfelelő bemenetek vannak. A töltőállomáson ezenkívül hagyományos interfész is található az AC-töltés számára, ezzel a megfelelő töltőcsatlakozó aljzatot lehet vezérelni. Így az EV CC Professional használatával a gyártó az elektromobilitás minden töltési típusát egyetlen vezérlővel oldhatja meg.

14 14 Technológia AKTUÁLIS 15 2 A sorozatgyártásban minden a mozgásról szól, így a Hengst szűrőket előállító gyárában is Jelentős rendelkezésre állás Hibrid motorindítók felhasználása szállítószalagoknál Az automatizálástechnika egyik fő területe a mozgás, amely lehet lineáris és forgó. A munkadarabokat és szerszámokat meghatározott helyre kell eljuttatni ahhoz, hogy meg lehessen munkálni azokat, illetve munkafázisokat lehessen végezni velük. A szűrők és folyadékkezelők specialistájaként ismert Hengst gyárban a Contactron termékcsaládba tartozó hibrid motorindítók gondoskodnak a szállítószalag-motorok megbízható és tartós indításáról és forgásirányváltásáról. A géprészek és munkadarabok helyzetének megváltoztatása gyakran háromfázisú aszinkron motorokkal történik. A legtöbb esetben a mozgásokat frekvenciaváltók valósítják meg, a fordulatszám szabályozásával. A korszerű termelőegységekben sok finomszerelési munkát szervohajtások és robotok végeznek el. Anyagmozgatási feladatokra viszont elegendő szabályozatlan hajtásokat használni. Ezeket az összetevőket is el kell indítani, le kell állítani, meg kell fordítani a forgásirányukat, és meg kell védeni a túlterhelés ellen. Jó példa erre a Hengst SE & Co. KG teljesen automatizált végszereldéje. Az 1958-ban Walter Hengst által a vesztfáliai Münster városában megalapított, és még mindig családi tulajdonban levő vállalat fejlett technológiájú szűrési megoldásokat fejleszt és gyárt a világpiac számára. A kiváló minőségű és multifunkciós szűrő- és folyadékkezelő rendszereket személyautókban és haszonjárművekben, valamint helyhez kötött és hajómotorokban alkalmazzák. Ezek a termékek gondoskodnak arról, hogy a motorok, gépek és rendszerek tisztábban és hatékonyabban működjenek, kíméljék az erőforrásokat. Magas minőségi követelmények A szűrő- és folyadékkezelő rendszerek jelen vannak a gyártás szinte teljes mélységében. A gyártás a Hengstnél az alumíniumbugánál és/vagy a műanyag granulátumnál kezdődik, mondja Alfons Lehmbrock, a vállalaton belüli gépgyártás projektmérnöke. Ez lehetővé teszi a függetlenséget a külső beszállítóktól, valamint a nagyfokú rugalmasságot. Amint azt Alfons Lehmbrock tevékenységének súlypontja is mutatja, a saját előállítású termelőberendezéseket kivétel nélkül házon belül tervezik, alkotják meg és gyártják le, beleértve a hozzájuk tartozó szoftvereket és villamos berendezéseket is. A szűrők és folyadékkezelők specialistája ezzel éri el azt, hogy a termelőberendezések megfeleljenek a különleges követelményeknek, elérhető legyen a nagyfokú rendelkezésre állás, így a berendezések karbantartása a saját igények szerint optimalizálva legyen. A Hengst újabban más gépgyártó vállalatok számára is felkínálja a szolgáltatásait, az autóiparon túlmenően is. A szakemberek által birtokolt átfogó know-how tehát külső partnerek számára is elérhető. A manapság sok vitát kiváltó Ipar 4.0 jövőorientált projekt a münsteriek számára is fontos téma. Miközben a legtöbb vállalat még csak beszél az Ipar 4.0-ról, mi már ennek keretében meg is valósítjuk az első koncepciókat a saját gyártásunkban, állapítja meg Alfons Lehmbrock. Tevékenységünk során szerepet kapnak az olyan szempontok, mint a visszavezethetőség a gyártásban, valamint az egyedi félgyártmányok összeállítása komplett termékekké úgy, hogy az egyes részek tökéletesen illeszkedjenek.

15 AKTUÁLIS 15 2 Technológia 15 Jelentős helymegtakarítás a kapcsolószekrényben Legyen szó saját szükségletek kielégítéséről vagy kiváló minőségű gépek és berendezések leszállításáról: a felhasznált alkatrészek minősége, az egyszerű kezelhetőség és az összetevők hosszú élettartama nagy jelentőséggel bír. Mindezek tudatában a Hengst a nagy értékű szerelőberendezéseibe beépített szállítószalagok üzemeltetéséhez a Phoenix Contact Contactron termékcsaládjába tartozó hibrid motorindítókat használja. Ezek a készülékek megbízhatóan és minimális kopással oldják meg az ott felszerelt háromfázisú aszinkronmotorok indítását és forgásirány-váltását. Ezen kívül az integrált túlterhelési funkcióval megvédik a motorokat az esetleges blokkolásoktól. A hibrid motorindítók ugyanúgy visszajelzik továbbá a megtörtént zavarokat, mint a hagyományos motorvédő relék. Igény esetén biztonságosan leállítják a gépeket a gépekről szóló európai irányelvnek megfelelően. Mindezek során elérik a DIN EN ISO szerinti PL e Performance Level (teljesítményszint), illetve az EN szerinti SIL 3 Safety Integrity Level (biztonsági integritási szint) értékeit. Így tehát a hibrid motorindítók négy funkciót egyesítenek, miközben szélességük mindössze 22,5 mm. Ugyanezt a feladatot hagyományos eszközökkel megvalósítva a következőkre lenne szükség: két kontaktor a jobbra és balra forgáshoz, két redundáns vészleállító kontaktor és egy motorvédő relé. Az új megoldás révén tehát csökken a helyigény is a kapcsolószekrényben. Tízszer hosszabb élettartam A Phoenix Contact hibrid motorindító technológiája kombinálja a kopásmentes félvezető és a robusztus relétechnikát, a vezérléshez egy mikrokontrollert alkalmazva. A motorok be- és kikapcsolási folyamatait a félvezetők veszik magukra, a reléérintkezők pedig veszteségmentesen vezetik az áramot. Ennek eredménye a kíméletes kapcsolás és a reléérintkezők jelentős mértékű tehermentesítése. Az elrendezés ezenkívül fölöslegessé teszi az anyagigényes és drága hűtőtestek alkalmazását. Ezen túlmenően a hibrid motorindítók élettartama tízszeres a tisztán elektromechanikus kapcsolókészülékekhez (mágneskapcsolókhoz) képest. További előny az, hogy az integrált belső terhelés- és reteszelő kapcsolás jelentősen csökkenti a vezetékezési igényeket, mivel a főáramkörhöz csupán hat vezetéket kell csatlakoztatni. A motorindítók előlapján elhelyezett négy LED különböző színekkel jelzi a készülék állapotát: üzemi feszültség, balra vagy jobbra forgás és hiba. A motor névleges áramát fokozatmentesen lehet beállítani. A motorindítók egy potenciálmentes váltóérintkezőt is tartalmaznak, amely lehetővé teszi a hibajelzést például az irányítóközpont felé. A beépített védelmi kapcsolások gondoskodnak arról, hogy a hibrid motorindítók durva ipari környezetben is megbízhatóan kapcsoljanak. A vezérlőbemenetek csekély áramfelvétele miatt a készülékeket közvetlenül a PLC-k vezérelhetik. Összegzés A Hengst évek óta a Phoenix Contact elektronikus motorindítóit alkalmazza. A robusztus felépítés, az egyszerű vezetékezés és kezelés voltak azok a kritériumok, amelyek alapján a Contactron mellett döntöttünk, közli Alfons Lehmbrock. A tízszeres élettartam is fontos előny, mivel a Hengst nagy kapcsolási frekvenciákkal dolgozik. A karbantartási ciklusok jelentős mértékben meghosszabbodnak, így nő a berendezések rendelkezésre állása. A max. 3 kw teljesítményű motorokhoz alkalmas hibrid motorindítók a szállítószalagokon kívül kisméretű teherfelvonóknál is felhasználhatók. Hamza Attila Contactron hibrid motorindítók használat közben

16 16 Alkalmazás AKTUÁLIS 15 2 Ipari világítás A kapcsolószekrény megvilágítása LED-technológiával A Phoenix Contact új PLD kapcsolószekrény-lámpái a LED-technológia és a beépített optika révén lehetővé teszik a kapcsolószekrények intenzív és a környezethez igazított megvilágítását, egészen a legalsó részekig. A lámpákat szerszám nélkül, egy szempillantás alatt fel lehet szerelni. A termékkínálat két teljesítményosztályt, valamint vezetékezési és szerelési tartozékokat tartalmaz. A 600-as osztály lámpái széles feszültségtartományú AC bemenettel vannak ellátva, így sorba lehet kapcsolni őket. A beépített mozgásérzékelők automatikusan be- és kikapcsolják ezeket a lámpákat. Egy csatlakozóaljzaton keresztül külső készülékeket lehet üzemeltetni még akkor is, amikor a kapcsolószekrény feszültségmentes. A 400-as osztály kisebb méretű lámpái 24 V DC táplálást igényelnek. A három lámpahossz és a billenthető LED fénycső lehetővé teszi az optimális alkalmazkodást a különböző szélességű kapcsolószekrényekhez, valamint a kapcsolószekrény lapjának különböző beépítési mélységeihez. Ezeket a lámpákat is sorba lehet kapcsolni, így akár a beépített kapcsolóval manuálisan, akár az elékapcsolt ajtóhelyzet-kapcsolóval automatikusan lehet be- és kikapcsolni. Csúcskategóriás tápellátás Új DC/DC átalakítók az energetikai ágazat számára A Phoenix Contact Quint Power termékcsaládjába tartozó új DC/DC átalakítók különösen az energetikai ágazat feladataira alkalmasak. A névleges bemeneti egyenfeszültség széles tartományban változhat ( V és V), ezt a készülékek beállítható, galvanikusan leválasztott 24 V-os kimeneti egyenfeszültséggé alakítják át. Az ügyfelek hálózataiban vagy az üzemi hálózatokban a szigetüzemelésre való képességet 60, 110 és 220 V DC feszültségszinteken, akkumulátorral pufferelt redundáns tápfeszültség formájában valósítják meg. A széles tartományú készülékek zökkenőmentesen lefedik a és V DC közötti bemeneti feszültségeket, valamint egy oldalon földelt vagy földelt csillagpontú hálózatokban alkalmazhatók. A be- és kimenetek galvanikus leválasztásának köszönhetően független tápellátó rendszereket lehet kialakítani és azokat megelőző módon lehet felügyelni. A Quint Power termékcsaládba tartozó összes DC/DC átalakító, tápegység és redundanciamodul szolgáltatja a Power Boost teljesítménytartalékot, amely tartósan képes a névleges áram 1,25-szörösét leadni. Az SFB technológia (Selective Fuse Breaking, szelektív biztosítékkioldás) megbízhatóan kioldja a szabványos vezetékvédő kapcsolókat, amennyiben tizenkét milliszekundumig a névleges áram hatszorosát adja le. A be- és kimeneti feszültség, valamint a kimeneti áram folyamatos felügyelete átfogó diagnosztikát tesz lehetővé. A megelőző működésfelügyelet képileg megjeleníti a kritikus üzemi állapotokat és jelzi is azokat a vezérlőnek a hibák bekövetkezte előtt.

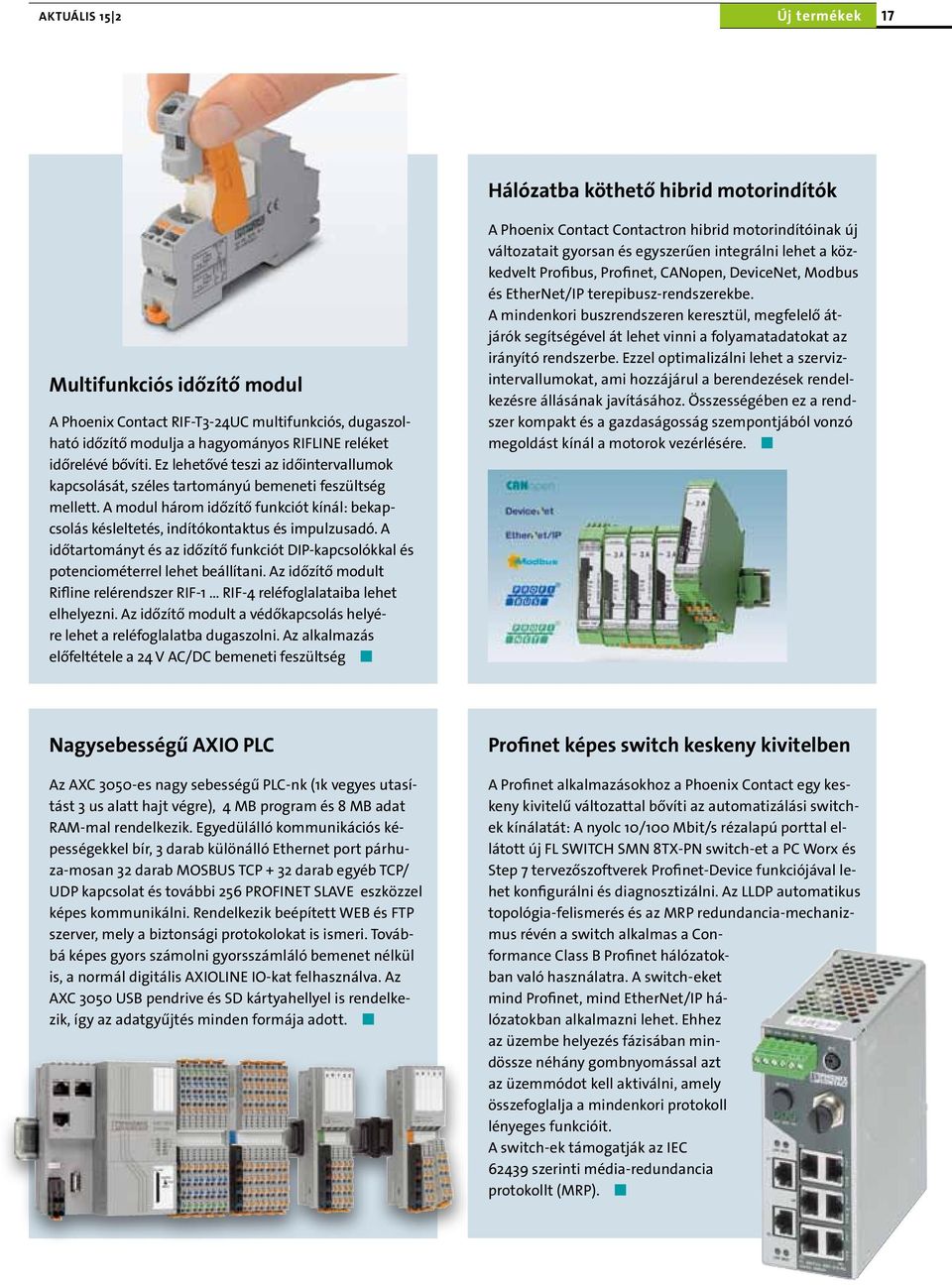

17 AKTUÁLIS 15 2 Új termékek 17 Multifunkciós időzítő modul A Phoenix Contact RIF-T3-24UC multifunkciós, dugaszolható időzítő modulja a hagyományos RIFLINE reléket időrelévé bővíti. Ez lehetővé teszi az időintervallumok kapcsolását, széles tartományú bemeneti feszültség mellett. A modul három időzítő funkciót kínál: bekapcsolás késleltetés, indítókontaktus és impulzusadó. A időtartományt és az időzítő funkciót DIP-kapcsolókkal és potenciométerrel lehet beállítani. Az időzítő modult Rifline relérendszer RIF-1... RIF-4 reléfoglalataiba lehet elhelyezni. Az időzítő modult a védőkapcsolás helyére lehet a reléfoglalatba dugaszolni. Az alkalmazás előfeltétele a 24 V AC/DC bemeneti feszültség Hálózatba köthető hibrid motorindítók A Phoenix Contact Contactron hibrid motorindítóinak új változatait gyorsan és egyszerűen integrálni lehet a közkedvelt Profibus, Profinet, CANopen, DeviceNet, Modbus és EtherNet/IP terepibusz-rendszerekbe. A mindenkori buszrendszeren keresztül, megfelelő átjárók segítségével át lehet vinni a folyamatadatokat az irányító rendszerbe. Ezzel optimalizálni lehet a szervizintervallumokat, ami hozzájárul a berendezések rendelkezésre állásának javításához. Összességében ez a rendszer kompakt és a gazdaságosság szempontjából vonzó megoldást kínál a motorok vezérlésére. Nagysebességű AXIO PLC Az AXC 3050-es nagy sebességű PLC-nk (1k vegyes utasítást 3 us alatt hajt végre), 4 MB program és 8 MB adat RAM-mal rendelkezik. Egyedülálló kommunikációs képességekkel bír, 3 darab különálló Ethernet port párhuza-mosan 32 darab MOSBUS TCP + 32 darab egyéb TCP/ UDP kapcsolat és további 256 PROFINET SLAVE eszközzel képes kommunikálni. Rendelkezik beépített WEB és FTP szerver, mely a biztonsági protokolokat is ismeri. Továbbá képes gyors számolni gyorsszámláló bemenet nélkül is, a normál digitális AXIOLINE IO-kat felhasználva. Az AXC 3050 USB pendrive és SD kártyahellyel is rendelkezik, így az adatgyűjtés minden formája adott. Profinet képes switch keskeny kivitelben A Profinet alkalmazásokhoz a Phoenix Contact egy keskeny kivitelű változattal bővíti az automatizálási switchek kínálatát: A nyolc 10/100 Mbit/s rézalapú porttal ellátott új FL SWITCH SMN 8TX-PN switch-et a PC Worx és Step 7 tervezőszoftverek Profinet-Device funkciójával lehet konfigurálni és diagnosztizálni. Az LLDP automatikus topológia-felismerés és az MRP redundancia-mechanizmus révén a switch alkalmas a Conformance Class B Profinet hálózatokban való használatra. A switch-eket mind Profinet, mind EtherNet/IP hálózatokban alkalmazni lehet. Ehhez az üzembe helyezés fázisában mindössze néhány gombnyomással azt az üzemmódot kell aktiválni, amely összefoglalja a mindenkori protokoll lényeges funkcióit. A switch-ek támogatják az IEC szerinti média-redundancia protokollt (MRP).

18 18 Aktuális AKTUÁLIS 15 2 Szolár erőművek monitorozása Monitoring szoftver fotovillamos berendezésekhez A Phoenix Contact mostantól monitoring-szoftvert kínál fotovillamos berendezések (erőművek) felügyeletéhez. A PV Monitor+ 500 KW teljesítményű berendezésekhez illeszkedik, a Phoenix Contact szabványosított és robusztus ipari összetevőivel együttműködve. A szoftverrel megvalósított felügyeleti rendszer üzemeltetéséhez nincs szükség semminemű programozói ismeretre. A berendezés üzemeltetője hiba esetén automatikus értesítést kap, így gyorsan tud reagálni annak érdekében, hogy fotovillamos berendezésének hozama hosszú távon fenntartható legyen. A fotovillamos berendezés mindenkori feszültségeit és áramait megfelelő mérőmodulok észlelik és továbbítják a kommunikációs modulhoz. Onnan a mérési adatok egy előre programozott moduláris kisvezérlőbe jutnak, amely folyamatosan kiértékeli azokat. Amennyiben a stringáramok egy, a felhasználó által webes interfészen keresztül beállítható mértéket meghaladóan eltérnek egymástól, a szoftver SMS formájában riasztást küld az üzemeltetőnek. A PV Monitor+ szoftverrel megvalósított felügyeleti rendszert egyedileg az erőmű nagyságához lehet igazítani. A hardver telepítése után csupán a vezérlő paraméterezésére van szükség. Ezt például számítógéppel, Ethernetkapcsolaton keresztül lehet megvalósítani. Vezérléstechnika Szoftver PLC egyszerű vezérlési feladatokhoz A Phoenix Contact PC Worx SRT nevű PLC-szoftvere lehetőséget kínál arra, hogy a felhasználó egy tetszőleges Windows operációs rendszerű PC-t PLC-vé alakítson át pár tízezer forint költségén. A PC Worx SRT új V.1.10 verziója az egyszerű telepíthetőség és a még nagyobb rugalmasság révén tűnik ki. A PLC-szoftver telepítése után a PC képes vezérlő utasításokat végrehajtani és a megfelelő I/O-állomásokkal kommunikálni olyan protokollokon keresztül, mint a Profinet, a Modbus/TCP és a TCP/IP. Az új verzióval lehetőség nyílik a különböző eszközök soros csatlakoztatására is az RS 232 és RS 485/422 interfészen keresztül. Az integrált webkiszolgáló lehetővé teszi a vezérlési adatok kedvező költségű képi megjelenítését. Az új szoftververzió a HTML 5 nyelvet használja a weboldalak létrehozására. Ennek segítségével a felhasználó mostantól a vizualizációs oldalait mobil készülékeken is megjelenítheti. A PLC-szoftver gazdaságos megoldást jelent az olyan automatizálási feladatokra, mint az adatgyűjtés vagy az egyszerűbb kapcsolási feladatok automatizált elvégzése. Ennek a rugalmas I/O kommunikáció, valamint az a lehetőség jelenti az alapját, hogy egyetlen készülékben lehet egyesíteni a vezérlési, képi megjelenítési és programozási funkciókat, valamint a további Windows-alkalmazásokat.

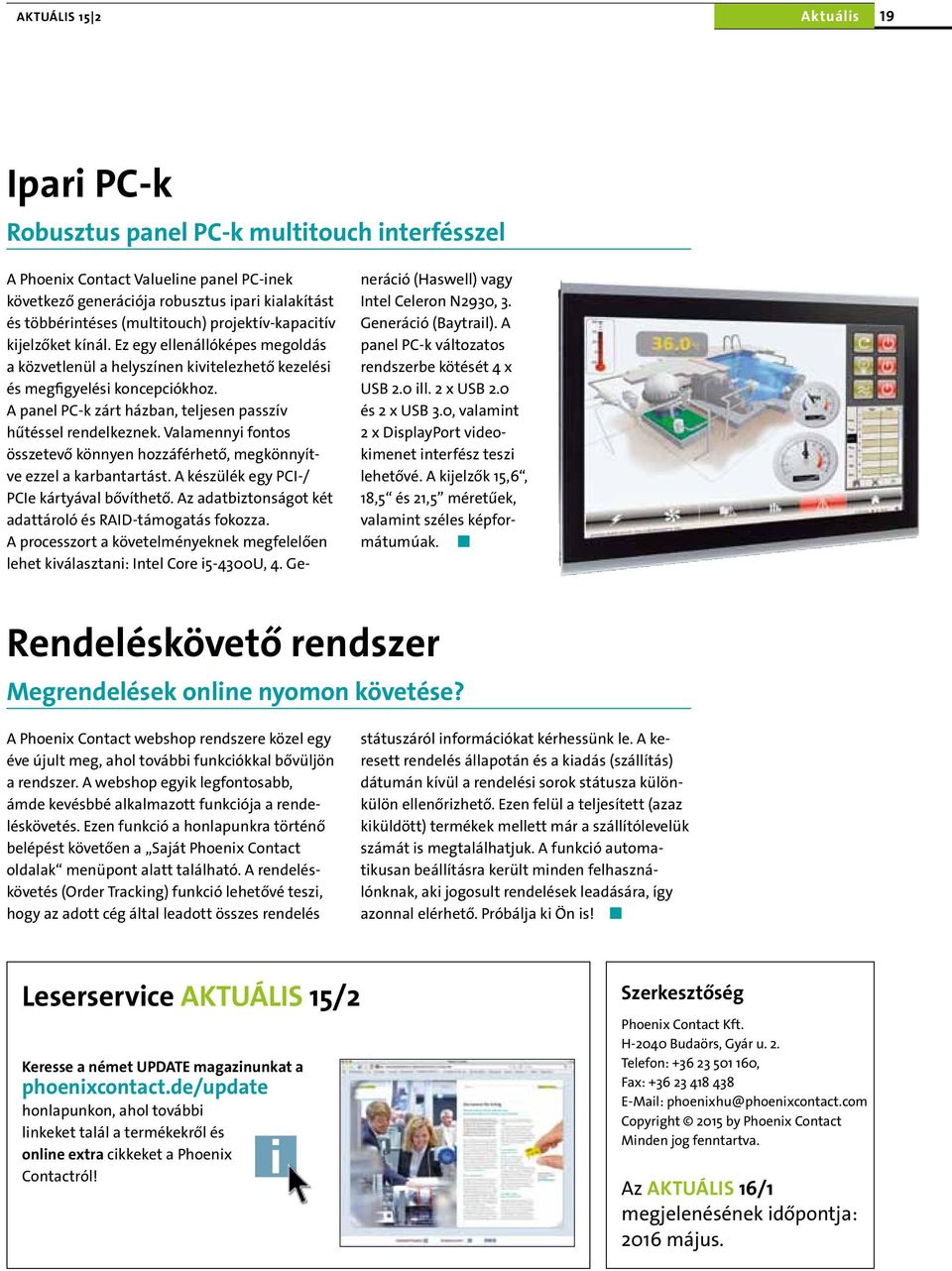

19 AKTUÁLIS 15 2 Aktuális 19 Ipari PC-k Robusztus panel PC-k multitouch interfésszel A Phoenix Contact Valueline panel PC-inek következő generációja robusztus ipari kialakítást és többérintéses (multitouch) projektív-kapacitív kijelzőket kínál. Ez egy ellenállóképes megoldás a közvetlenül a helyszínen kivitelezhető kezelési és megfigyelési koncepciókhoz. A panel PC-k zárt házban, teljesen passzív hűtéssel rendelkeznek. Valamennyi fontos összetevő könnyen hozzáférhető, megkönnyítve ezzel a karbantartást. A készülék egy PCI-/ PCIe kártyával bővíthető. Az adatbiztonságot két adattároló és RAID-támogatás fokozza. A processzort a követelményeknek megfelelően lehet kiválasztani: Intel Core i5-4300u, 4. Generáció (Haswell) vagy Intel Celeron N2930, 3. Generáció (Baytrail). A panel PC-k változatos rendszerbe kötését 4 x USB 2.0 ill. 2 x USB 2.0 és 2 x USB 3.0, valamint 2 x DisplayPort videokimenet interfész teszi lehetővé. A kijelzők 15,6, 18,5 és 21,5 méretűek, valamint széles képformátumúak. Rendeléskövető rendszer Megrendelések online nyomon követése? A Phoenix Contact webshop rendszere közel egy éve újult meg, ahol további funkciókkal bővüljön a rendszer. A webshop egyik legfontosabb, ámde kevésbbé alkalmazott funkciója a rendeléskövetés. Ezen funkció a honlapunkra történő belépést követően a Saját Phoenix Contact oldalak menüpont alatt található. A rendeléskövetés (Order Tracking) funkció lehetővé teszi, hogy az adott cég által leadott összes rendelés státuszáról információkat kérhessünk le. A keresett rendelés állapotán és a kiadás (szállítás) dátumán kívül a rendelési sorok státusza különkülön ellenőrizhető. Ezen felül a teljesített (azaz kiküldött) termékek mellett már a szállítólevelük számát is megtalálhatjuk. A funkció automatikusan beállításra került minden felhasználónknak, aki jogosult rendelések leadására, így azonnal elérhető. Próbálja ki Ön is! Leserservice AKTUÁLIS 15/2 Keresse a német UPDATE magazinunkat a phoenixcontact.de/update honlapunkon, ahol további linkeket talál a termékekről és online extra cikkeket a Phoenix Contactról! Szerkesztőség Phoenix Contact Kft. H-2040 Budaörs, Gyár u. 2. Telefon: , Fax: phoenixhu@phoenixcontact.com Copyright 2015 by Phoenix Contact Minden jog fenntartva. Az AKTUÁLIS 16/1 megjelenésének időpontja: 2016 május.

20 RIFLINE relékhez ajándék szerszámok Magasra teszi a mércét? Ha igen, akkor csak megbízható és hosszú élettartamú relémodulokat vásároljon. Legyen szó jelek leválasztásáról, sokszorozásáról vagy erősítéséről: az alkalmazási terület a csatoló- és időreléktől egészen a kisméretű mágneskapcsolók helyettesítéséig terjed. Válasszon RIFLINE reléinkből és legyen Öné a kiváló kézi szerszámcsomagjaink egyike ajándékba! További részletek: phoenixcontact.hu/rifline Phoenix Contact 2015
