1 KÉZIKÖNYV Digitális Multi Control Panel (DMC)

2 Copyrights 2006 Victron Energy B.V. Minden jog fenntartva Ez a kiadvány és annak részei semmilyen formában, semmilyen célra, sem egészében, sem részeiben nem másolható, nem sokszorosítható. A kézikönyv az angoltól eltérő nyelven történő publikálására és használatára vonatkozó engedélyért forduljon a Victron Energy B.V.-hez. A VICTRON ENERGY B.V. E VICTRON ENERGY TERMÉKEKRE NÉZVE SEMMILYEN SEM KIFEJEZETT, SEM BELEÉRTETT FELELŐSSÉGET NEM VÁLLAL A TERMÉK FORGALMAZHATÓSÁGÁRA VAGY EGY ADOTT CÉLRA VALÓ ALKALMASSÁGÁRA VONATKOZÓAN, ÉS EZEKET A TERMÉKEKET KIZÁRÓLAG AHOGY KAPHATÓ ALAPON SZÁLLÍTJA. A VICTRON ENERGY B.V. SEMMILYEN ESETBEN NEM VONHATÓ FELELŐSSÉGRE A VICTRON BERENDEZÉSEK MEGVÁSÁRLÁSA VAGY HASZNÁLATA KÖVETKEZTÉBEN FELMERÜLŐ, BÁRKINEK OKOZOTT SPECIÁLIS, VÉLETLEN VAGY JÁRULÉKOS KÁROKÉRT. A VICTRON ENERGY B.V. EGYESÜLI ÉS KIZÁRÓLAGOS KÁRFELELŐSSÉGE A MŰKÖDÉSTŐL FÜGGETLENÜL NEM HALADHATJA MEG AZ ITT LEÍRT BERENDEZÉSEK ÁRÁT. A Victron Energy B.V. fenntartja a jogot termékeinek módosítására és tökéletesítésére, saját megítélése szerint. Ez a kiadvány a termék a kiadvány megjelenésekor fennálló állapotát írja le, és a jövőben nem fogja szükségszerűen tükrözni a termék tulajdonságait.

3 Tartalom 1 Gyors bevezető 2 Szabványos összeállítások 2.1 VE.Bus rendszer 1 váltakozóáramú bemenettel 2.2 VE.Bus rendszer 2 váltakozóáramú bemenettel Kiterjesztett VE.Bus rendszer Multikkal Quattrókkal épített VE.Bus rendszer VE.Bus rendszer Multikból + külső átkapcsoló (PowerMan) 2.3 Nem VE.Bus rendszer 1 váltakozóáramú forrással 2.4 Nem VE.Bus rendszer 2 váltakozóáramú forrással 3 A Digital Multi Control panel leírása 3.1 Áramfejlesztő támogatás 3.2 VE.Bus eszközök csatlakoztatása 3.3 Nem VE.Bus eszközök csatlakoztatása 4 A Digital Multi Control panel üzembehelyezése 4.1 Bus kábel 4.2 Átkapcsoló vezetékezése 5 A Digital Multi Control panel használata 5.1 A rendszer be- és kikapcsolása 5.2 A rendszer bemeneti áramkorlátjának beállítása 5.3 LED fényerő 6 A Digital Multi Control panel konfgurálása 6.2 A skáltényező beállítása 6.3 Az áramfejlesztő áramkorlátjának beállítása 6.4 Az váltakozóáramú bemenetek felső áramkorlátjának beállítása Speciális kijelzési jellemvonás 6.5 Példák különfél e konfigurációkra 1. Melléklet Műszaki adatok

4 1 Gyors bevezető A Digital Multi Control panel (DMC) az összes Multihoz/Quattróhoz és Multi vagy Quattro rendszerhez (azaz önállóan működő vagy párhuzamosan illetve 2-3 fázisra konfigurált készülékekhez) tervezett távvezérlő panel. Mind a VE.Bus mind a nem VE.Bus rendszerek támogatottak. A DMC a rendszerhez egyszerűen csatlakoztatható. A legtöbb esetben a DMC-t csak csatlakoztatni kell egy RJ45 kábellel a rendszerhez, és további beállításra nincs szükség. A rendszer gyors összeállításának megkönnyítésére ez a kézikönyv a 2. fejezetben több szakaszt tartalmaz, amelyek a legszokványosabb összeállításokra vonatkoznak. Az alábbi táblázatban kérjük, keresse ki az Ön összeállítását és ugorjon a megfelelő szakaszra. A panel általánosabb leírása a 3. fejezetben olvasható. A következő összeállításhoz Olvassa el a bekezdést VE.Bus rendszer 1 váltakozóáramú bemenettel 2.1 VE.Bus rendszer 2 váltakozóáramú bemenettel 2.2 Kiterjesztett VE.Bus rendszer Multikkal VE.Bus rendszer Quattrókkal VE.Bus rendszer Multikkal + külső átkapcsoló (PowerMan) Nem VE.Bus rendszer 1 váltakozóáramú bemenettel 2.3 Nem VE.Bus rendszer 2 váltakozóáramú bemenettel 2.4 Megjegyzések: 1) A "rendszer" szó egy vagy több Multit vagy Quattrót tartalmazó összeállítást jelent. 2) Annak megállapítására, hogy a rendszer VE.Bus rendszer-e vagy sem, ellenőrizze a Multi firmware-jének verzióját. A 15xxyyy, 17xxyyy és 18xxyyy verziók nem VE.Bus rendszerek. (A Quattro mindig VE.Bus rendszerű.) 4

5 2 Szabványos összeállítások 2.1 VE.Bus rendszer 1 váltakozóáramú bemenettel Az ilyen rendszer beüzemelése egyszerű: csak csatlakoztassa a DMC-t a VE.Bus rendszerhez (lásd 4.1 szakasz) és a DMC automatikusan adaptálódik az adott rendszerhez. A DMC semmilyen paraméterét nem kell megváltoztatni, hacsak nem akarják a kezelő a panellal beállítható maximális áramerősséget korlátozni. Ebben az esetben csak az "1. váltakozóáramú bemenet hálózati áramerősség korlátozás" beállítást kell elvégezni. Ehhez olvassa el a 6. fejezetet. 2.2 VE.Bus rendszer 2 váltakozóáramú bemenettel Számos lehetséges módja van, hogy építsünk 2 váltakozóáramú bemenettel rendelkező rendszert. Válassza az Ön összeállításának megfelelő alfejezetet Kiterjesztett VE.Bus rendszer Multikkal Több mint 1 váltakozóáramú bemenettel rendelkező rendszer normális Multikkal is építhető. Erre a célra a kiterjesztett VE.Bus működést használjuk. Ez a működés akkor válik elérhetővé, amikor a rendszerhez hardverkulcsot csatlakoztatunk. Ekkor a rendszert a "VE.Bus System Configurator" szoftvereszközzel kell konfigurálni. A DMC szempontjából nincs különbség a Multikból és a Quattrókból épített rendszer között, ezért olvassa el a fejezetet. Ne feledje, hogy a VEConfigureII szoftver használatával meg lehet határozni, hogy a távvezérlő panel beállítása felülírja-e vagy sem a bemeneti hálózati áramkorlátozás értékét Quattrókkal épített VE.Bus rendszer Ha az Ön rendszere egy vagy több Quattróból áll, a DMC üzembehelyezése a lehető legegyszerűbb. Egyszerűen csatlakoztassa a DMC-t a VE.Bus rendszerhez (lásd a 4.1 fejezetet), és a DMC automatikusan adaptálódik az adott rendszerhez. Igen valószínű, hogy a DMC semelyik beállítását nem kell megváltoztatni. A Quattróban az AC1 bemenet mindig prioritással rendelkezik az AC2-höz képest. A Quattro gyári beállítása az, hogy az AC2-re csatlakoztatott hálózati áramellátást a távvezérlő panel pillanatnyi beállítása felülírja, az AC1 bemenet áramerősség-korlátja rögzített. (Ez a VEConfigureII szoftver segítségével megváltoztatható.) Általános gyakorlat, hogy az AC1 bemenethez az áramfejlesztő, az AC2 bemenethez a nyilvános elektromos hálózat csatlakozik. Amíg az áramfejlesztő működik, a Quattro az áramfejlesztőt használja. A DMC ebben az esetben -t fog kijelezni, és a DMC gombjának elforgatása hatástalan. Amikor az áramfejlesztőt leállítják, és a hálózati áram rendelkezésre áll, a Quaatro átkapcsol a hálózatra. Ekkor a DMC folyamatosan felváltva jelzi ki az -t és a beállított hálózati áramerősség-korlátot. Ha most elforgatják a gombot, ez megváltoztatja a maximális áramerősség értékét, amit a Quattro a hálózatról felvehet. Ha korlátozni kívánják azt az áramerősség értéket, amit a kezelő a gomb elforgatásával beállíthat, azt a "2. váltakozóáramú bemenet hálózati áramerősség korlátozás" beállítás elvégzésével lehet megtenni. Ehhez olvassa el a 6. fejezetet. 5

6 Ha nem akarja. hogy a kijelzőn váltogassa a kijelzést ( hálózati áramerősségkorlát), olvassa el a fejezetet VE.Bus rendszer Multikból + külső átkapcsoló (PowerMan) Ha a Multik előtt külső váltakozóáramú átkapcsolót kötöttek be, akkor ez a kapcsoló határozza meg, hogy melyik váltakozóáramú forrás lesz használatban. A Multik a kapcsoló állásáról nem rendelkeznek információval. A DMC lehetőséget nyújt, hogy a két váltakozóáramra vonatkozóan eltérő áramkorlátot határozzunk meg. Ennek érdekében a DMC-nek információval kell rendelkeznie a külső átkapcsoló helyzetéről. Ehhez a DMC hátoldalán csavarszorítós csatlakozó található. Szokványos esetben a DMC a forgatógombbal beállított hálózati áramkorlát-értéket küldi el a Multiknak. Ha azonban ennek a csavarszorítós csatlakozónak a kapcsai rövidre vannak zárva, a DMC egy előre beállított hálózati áramerősség-korlátot küld el a Multiknak. A DMC kijelzője pedig -t fog mutatni. A csavarszorítós csatlakozónak a kapcsait a PowerMan-hez kell csatlakoztatni. Szokásos módon ez a külső átkapcsoló egy segédreléje. További információkért olvassa el az átkapcsoló kézikönyvét. A DMC rendszerhez csatlakoztatásának módját a 4 fejezetben írjuk le. Ebben az alkalmazásban a DMC fel kell konfigurálni, hogy "tudja" milyen áramerősségkorlátot kell elküldjön a Multiknak akkor, ha a kapcsok rövidre vannak zárva. Kérjük, az igényeknek megfelelően állítsa be az "Áramfejlesztő áramerősség-korlát"-ot. Ennek leírását a 6. fejezetben olvashatja. Ha korlátozni kívánják azt az áramerősség értéket, amit a kezelő a gomb elforgatásával beállíthat, azt a "1. váltakozóáramú bemenet hálózati áramerősség korlátozás" beállítás elvégzésével lehet megtenni. Ehhez olvassa el a 6. fejezetet. 2.3 Nem VE.Bus rendszer 1 váltakozóáramú forrással Amikor a DMC-t nem VE.Bus rendszerrel használják, skálatartományát be kell állítani (a rendszernek megfelelően). Ez elvégezhető a "skálatényező" paraméter megváltoztatásával. Ennek leírását a konfigurálásra vonatkozó fejezetben olvashatja. A maximális áramkorlátnak megfelelő skála beállítása után a kezelő által beállítható maximális áramerősség meg fog egyezni a rendszer maximális áramerősségével. Ha korlátozni kívánják azt az áramerősség értéket, amit a kezelő a gomb elforgatásával beállíthat, azt a "1. váltakozóáramú bemenet hálózati áramerősség korlátozás" beállítás elvégzésével lehet megtenni. Ehhez olvassa el a 6. fejezetet. 2.4 Nem VE.Bus rendszer 2 váltakozóáramú forrással Amikor a DMC-t nem VE.Bus rendszerrel használják, skálatartományát be kell állítani (a rendszernek megfelelően). Ez elvégezhető a "skálatényező" paraméter megváltoztatásával. Ennek leírását a 6. fejezetben olvashatja. A 2 váltakozóáramú forrással rendelkező nem VE.Bus rendszer csak külső átkapcsoló (PowerMan) használatával építhető. Az üzembehelyezés teljes mértékben megegyezik a külső átkapcsolóval épített VE.Bus rendszer esetén szükségessel, ezért kérjük, olvassa el a fejezetet. 6

7 3 A Digital Multi Control panel leírása A Digital Multi Control panel (DMC) az összes Multihoz/Quattróhoz és Multi vagy Quattro rendszerhez (azaz önállóan működő vagy párhuzamosan illetve 2-3 fázisra konfigurált készülékekhez) tervezett távvezérlő panel. Mind a VE.Bus mind a nem VE.Bus rendszerek támogatottak. A DMC segítségével külön hálózati áramkorlát és áramfejlesztő-áramkorlát állítható be. Ha kiterjesztett VE.Bus rendszerben használják, akár 4 eltérő hálózati áramkorlát is beállítható. VE.Bus rendszereknél a DMC automatikusan alkalmazkodik a csatlakoztatott rendszer beállítható tartományához. 3.1 Áramfejlesztő támogatás A DMC lehetőséget nyújt a bemeneti váltakozóáram korlátozására olyankor, amikor a váltakozóáram-forrást kívülről kapcsolják át a hálózatról áramfejlesztőre. Általános esetben a DMC a forgatógomb által meghatározott áramerősség-értéket küldi el a csatlakoztatott eszközöknek. Ha azonban a DMC hátoldalán lévő csavarszorítós csatlakozó kapcsai rövidre vannak zárva, a DMC egy előre beállított értéket küld a csatlakoztatott eszközöknek. Ezt az előre beállított áramkorlátot általában az áramfejlesztőhöz használják. Ezért a DMC kijelzője -t fog mutatni. A csavarszorítós csatlakozó két kapcsát egy külső vezérlésű kapcsolóhoz kell csatlakoztatni. Egyszerűen szólva ez egy külső átkapcsoló segédreléje lesz. 3.2 VE.Bus eszközök csatlakoztatása A DMC VE.Bus eszközökkel történő használata a lehető legegyszerűbb. A DMC-t csak csatlakoztatni kell a rendszerhez. A beállítható maximális/minimális áramerősségértékeket automatikusan a rendszernek megfelelő értékekre állítja. Ez azt jelenti, hogy: Ha a DMC-t egyetlen 16A-es átkapcsolású Multihoz csatlakoztatják, a maximális hálózatiáram beállítási lehetőség 16A lesz. Ha a DMC-t öt ugyanilyen párhuzamosan csatlakoztatott Multihoz kapcsolják, a maximálisan beállítható hálózati áramerősség 80A. (Ha szükséges, ez korlátozható, hogy a kezelő ne állíthasson be túl magas hálózati áramerősséget. Lásd a 6.4 szakaszt) A DMC képes Quattrot vagy olyan kiterjesztett VE.Bus rendszert kezelni, amely 1-nél több váltakozóáramú bemenettel rendelkezik. Amikor a rendszer az egyik váltakozóáramú forrásról a másikra kapcsol, a DMC is átkapcsol az annál a váltakozó áramú bemenetnél utoljára használt áramkorlát értékre. A Multi/Quattro konfigurálásakor meg lehet adni, hogy egy adott hálózatiáram-korlátot a távvezérlő panel ne írjon felül. Ebben az esetben a DMC nem jelzi ki az áramkorlát-értéket, hanem az AC bemenet azonosítóját (,, vagy ) fogja mutatni. Ha a rendszer több mint 1 váltakozóáramú bemenettel rendelkezik, és az adott bemenet nem teszi lehetővé az áramkorlát megváltoztatását a távvezérlővel, a DMC a hálózati áram értékét és a váltakozóáramú bemenet azonosítóját felváltva jeleníti meg. Ebben csak az AC 1 bemenet kivétel. Ha az AC 1 aktív, csak az áram értékét jeleníti meg és a váltakozóáramú bemenet azonosítóját nem. 3.3 Nem VE.Bus eszközök csatlakoztatása Ahhoz, hogy a DMC nem Ve.Bus eszközökkel működjön, be kell állítani a skálatartományt, hogy megfeleljen a csatlakoztatott rendszernek. 7

8 Az alapértelmezett beállítás 16A átkapcsolási áramú önálló Multinak felel meg. Ebben az esetben a minimális áramkorlát értékeket nem kell módosítani. (Ha szükséges, felső korlát állítható be, hogy a kezelő ne állíthasson be túl magas korlátot. Lásd a 6.4 fejezetet). 4 A Digital Multi Control panel üzembehelyezése A DMC beszereléséhez a következőkre lesz szüksége: 1) Egy darab mindkét végén RJ45 csatlakozókkal ellátott UTP (árnyékolatlan csavart érpárú) kábelre (a Multi vagy Quattro csatlakoztatásához), amely 5, 10, 15, 20, 25 és 30 méteres hosszakban kapható. 2) Ha DMC-n használják az áramfejlesztő támogatás funkciót (lásd 3.1 szakasz), további két vezetékre is szükség lesz a DMC és az átkapcsoló közötti csatlakozás. Ehhez használható 2 db 0,25-1,0mm 2 keresztmetszetű vezeték. További információkért olvassa el az átkapcsoló kézikönyvét. 4.1 Bus kábel A DMC Multihoz vagy Quattróhoz csatlakoztatásához használjon szabványos nem felcserélt erű RJ45 csatlakozós UTP kábelt. Megjegyzés: Nem VE.Bus rendszerű párhuzamosan csatlakoztatott rendszer esetén a DMC-t a master Multihoz kell csatlakoztatni. 4.2 Átkapcsoló vezetékezése Csak akkor, ha külső átkapcsolót használnak, a DMC hátoldalán lévő csavarszorítós csatlakozóhoz egy kapcsolót kell csatlakoztatni. Amikor a kapcsoló nyitva van, az áramkorlátot a DMC előlapján lévő forgatógomb helyzete határozza meg. Amikor a kapcsoló zárva, a DMC egy előre beállított áramfejlesztő-áramkorlátot küld a csatlakoztatott eszközöknek. Ezt a kapcsolót általában az Ön hálózati áram/áramfejlesztő átkapcsoló állomása vezérli. 8

9 5 A Digital Multi Control panel használata A DMC használható négy (az áramfejlesztő funkciót is beleszámítva öt) eltérő bemeneti áramerősség-korlát felállítására, a rendszer státuszának leolvasására, valamint a Multik vagy Quattrók be- és kikapcsolására. 5.1 A rendszer be- és kikapcsolása Az előlapon lévő kapcsolóval a rendszert be, ki és csak töltő működésre lehet kapcsolni. 5.2 A rendszer bemeneti áramkorlátjának beállítása A hálózati áram maximális erősségét a DMC-n lévő forgatógombbal lehet beállítani. A gombot a kívánt érték beállításához jobbra vagy balra kell forgatni. Az áramkorlátot a 7- szegmenses kijelző mutatja. Az áramfejlesztő áramkorlátja az üzembehelyezéskor állítható be. A részletes útmutató lásd a 6. fejezetben. Amikor a PowerAssist engedélyezve van, létezik egy készülékenkénti kb. 2-3A-es minimum. Ennél a minimumnál kisebb áramkorlát beállítása esetén ez a minimum lesz érvényes. Ez a Multi/Quattro normális működése. Van a Multinak/Quattrónak egy olyan jellemvonása, hogy a PowerAssist engedélyezve van és a távvezérlővel nulla ampert állítana be áramkorlátként, a belső átkapcsoló relét nyitja és a berendezés inverter módban kezd működni. Csak a VE.Bus-nál: A DMC nem engedi, hogy a minimális bemeneti áramerősség-korlátnál kisebbet állítsanak be. A fent említett jellemző használatához a DMC lehetővé teszi, hogy a kezelő 0A-t állítson be áramkorlátként, ami valójában alatta van a minimális értéknek. Ehhez a kezelőnek a forgatógombot valamivel gyorsabban kell "lefelé" csavarnia. Ekkor a kijelző 0,0-ra "ugrik" és a berendezés(ek) inverter módban kezdenek működni. Amikor a gombot ismét felfelé forgatják, a kijelző a 0-ról a minimális értékre ugrik, és onnan nő tovább. 9

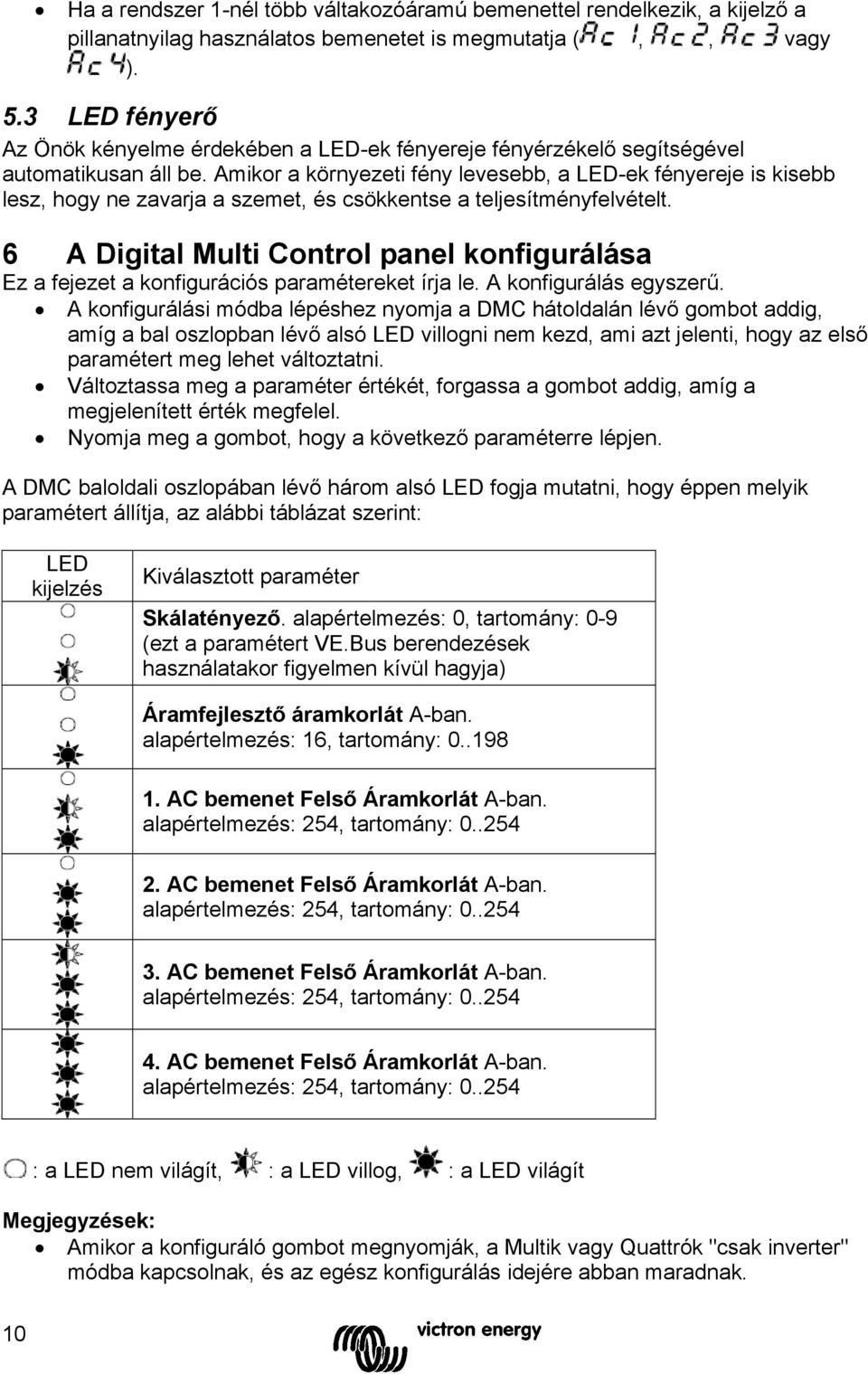

10 Ha a rendszer 1-nél több váltakozóáramú bemenettel rendelkezik, a kijelző a pillanatnyilag használatos bemenetet is megmutatja (,, vagy ). 5.3 LED fényerő Az Önök kényelme érdekében a LED-ek fényereje fényérzékelő segítségével automatikusan áll be. Amikor a környezeti fény levesebb, a LED-ek fényereje is kisebb lesz, hogy ne zavarja a szemet, és csökkentse a teljesítményfelvételt. 6 A Digital Multi Control panel konfigurálása Ez a fejezet a konfigurációs paramétereket írja le. A konfigurálás egyszerű. A konfigurálási módba lépéshez nyomja a DMC hátoldalán lévő gombot addig, amíg a bal oszlopban lévő alsó LED villogni nem kezd, ami azt jelenti, hogy az első paramétert meg lehet változtatni. Változtassa meg a paraméter értékét, forgassa a gombot addig, amíg a megjelenített érték megfelel. Nyomja meg a gombot, hogy a következő paraméterre lépjen. A DMC baloldali oszlopában lévő három alsó LED fogja mutatni, hogy éppen melyik paramétert állítja, az alábbi táblázat szerint: LED kijelzés Kiválasztott paraméter Skálatényező. alapértelmezés: 0, tartomány: 0-9 (ezt a paramétert VE.Bus berendezések használatakor figyelmen kívül hagyja) Áramfejlesztő áramkorlát A-ban. alapértelmezés: 16, tartomány: AC bemenet Felső Áramkorlát A-ban. alapértelmezés: 254, tartomány: AC bemenet Felső Áramkorlát A-ban. alapértelmezés: 254, tartomány: AC bemenet Felső Áramkorlát A-ban. alapértelmezés: 254, tartomány: AC bemenet Felső Áramkorlát A-ban. alapértelmezés: 254, tartomány: : a LED nem világít, : a LED villog, : a LED világít Megjegyzések: Amikor a konfiguráló gombot megnyomják, a Multik vagy Quattrók "csak inverter" módba kapcsolnak, és az egész konfigurálás idejére abban maradnak. 10

11 A táblázat utolsó paraméterének kiválasztása után a gombot ismét megnyomva befejezi a konfigurálás módot, és hatásossá teszi az összes paramétert. Így akkor is, ha csak egy paramétert kíván megváltoztatni, végig kell lépkedni az összes paraméteren ahhoz, hogy kilépjen a konfigurálásból. 6.2 A skáltényező beállítása A skálatényezőt csak akkor kell beállítani, ha a panelt nem VE.Bus Multival használják (Minden Multi, amely firmware verziója 15xxyyy, 16xxyyy vagy 17xxyyy) A skálatényező arra szolgál, hogy a DMC által kijelzett áramerősség megfeleljen a rendszer áramerősségének. A skálatényezőt a következő módon kell kiszámítani: Skálatényező= (Berendezések száma * Berendezéstípus) - 1 A Berendezéstípus 16A-es Multiknál 1, 30A-es Multiknál 2. A Berendezések száma az összes Multi darabszáma beleértve a Mastert is. Példa: Négy 30A-es Multi van a rendszerben. Ekkor a skálatényező: (4*2)-1=7 Fontos megjegyzések: 1 Ha nullától eltérő skálatényezőt adott meg, NE adja meg a Multi slave-ek számát (a VEConfigureII szoftverrel)! Ha mégis, a Multi slave-ek számát nullára kell állítani! A rendszer nem fog helyesen működni, ha a DMC-n beállítja a skálatényezőt és a Multi slave-einek számát is! 2 Ha 3-fázisú vagy osztottfázisú az összeállítás, a "Berendezések számát" az 1. fázison lévő berendezések száma határozza meg. Így 3-fázisú rendszerbe kapcsolt 6 Multi esetén a Berendezések száma= Az áramfejlesztő áramkorlátjának beállítása Ezt a paramétert csak akkor kell beállítani, ha külső átkapcsolót (PowerMan) használnak (lásd a 3.1 fejezetet). Máskülönben hatástalan. Az áramfejlesztő áramerősség-korlátja 0 és 198A között állítható 2A-es lépésekben. Fontos megjegyzés: Némely gyártmányú kis /perc -es fordulatszámú áramfejlesztők túlmelegednek, ha sokáig maximális terhelésen járatják. Bizonyos esetekben a maximális áramot úgy kell beállítani, hogy ne legyen több a maximális névleges áram 70%-ánál. Az /perc-es fordulatszámú áramfejlesztők áramkorlátja általában a névleges kimeneti áram 90%-ára állítható. 6.4 Az váltakozóáramú bemenetek felső áramkorlátjának beállítása Annak megakadályozására, hogy a kezelő túl magas bemeneti áramkorlátot állítson be, be lehet állítani egy Hálózati Felső Áramkorlátot. Példa: A rendszer 5 párhuzamosan csatlakoztatott Multiból áll. A maximális átkapcsolható áram 80A lenne. Ez lehet, hogy messze túl magas a rendszerben alkalmazott kismegszakítóknak. Azzal, hogy a "Hálózati Felső Áramkorlát" 11

12 beállításával megakadályozhatjuk, hogy a bementi áramerősséget mondjuk 30Anél magasabbra állítsák. Négy eltérő áramkorlát állítható be, mert a VE.Bus rendszerek összesen legfeljebb 4 váltakozóáramú bemenettel képesek együttműködni. Egyszerű, Multikból álló VE.Bus vagy nem VE.Bus rendszerek esetén elegendő az "1. váltakozóáramú bemenet felső áramkorlát"-jának beállítása. Ekkor a többit nem használja Speciális kijelzési jellemvonás Kiterjesztett VE.Bus (vagy Quattro ) rendszer esetén, ha 1-nél több váltakozóáramú bemenetet használ, lehet, hogy a következő helyzet áll elő: Tegyük fel, hogy 2 váltakozóáramú bemenetet használ. Szeretné, ha az áramfejlesztő elsőbbséget élvezne a hálózattal szemben, ezért az áramfejlesztőt az 1. AC bemenethez csatlakoztatja. Azonban nem szeretné, ha a kezelő a panellal megváltoztatná az áramfejlesztő maximális áramerősségét, ezért a VEConfigureII szoftverrel nem jelöli be az 'overruled by remote' (távvezérlő felülírja) jelölőnégyzetet az AC 1 bemenetnél. A hálózati áramot a 2. AC bemenethez csatlakoztatja. Az AC 2 bemenetnél az 'overruled by remote' (távvezérlő felülírja) jelölőnégyzetet bejelölve hagyja. Ekkor a DMC a következőképpen fog viselkedni: Ha az áramfejlesztő van kiválasztva (mert működik), a kijelző -et mutat. Amikor az áramfejlesztőt leállítják, és a rendszer hálózati megtáplálást kap, a DMC a 2. váltakozóáramú bemenet áramkorlátját fogja kijelezni felváltva a bemenetet azonosító kijelzéssel. Ez lehet, hogy nem az, amit elvárna, mert miért kellene a kijelzőnek állandóan az érték és az között váltania? Hiszen csak egyetlen érték van, amit a felhasználó megváltoztathat! Amikor a másik bemenet van kiválasztva a kijelző úgyis mindig -et fog mutatni. Amikor az kimenet van kiválasztva, elegendő lenne az áramkorlátot megjeleníteni, mert ez elég kijelzés a kezelő számára, hogy a rendszer hálózati áramra kapcsolt. Ennek elérésére az összes többi "Hálózati bemenet felső áramkorlát"-ot nullára kell állítani. Tehát ebben a példában az AC1, AC3 és AC4 áramkorlátokat nullára kell állítani. Ebben az esetben a kijelzés nem fog az AC2 értéke és az jelzés között váltakozni. Összefoglalás: Ha egy kivételével az összes többi "Hálózati bemenet felső áramkorlát"-ot nullára állítják, a kijelző nem fogja felváltva a "fennmaradó" AC bemenetet és annak értékét kijelezni. 6.5 Példák különféle konfigurációkra Az alábbiakban két példával szolgálunk, hogy megkönnyítsük a paraméterek beállításának megértését. 1. példa: Két VE.Bus Multi 16A/230V + 4kVA áramfejlesztő (3000 1/perc) + külső átkapcsoló. Mivel ez egy VE.Bus rendszer, a skálatényezőt nem kell beállítani. 12

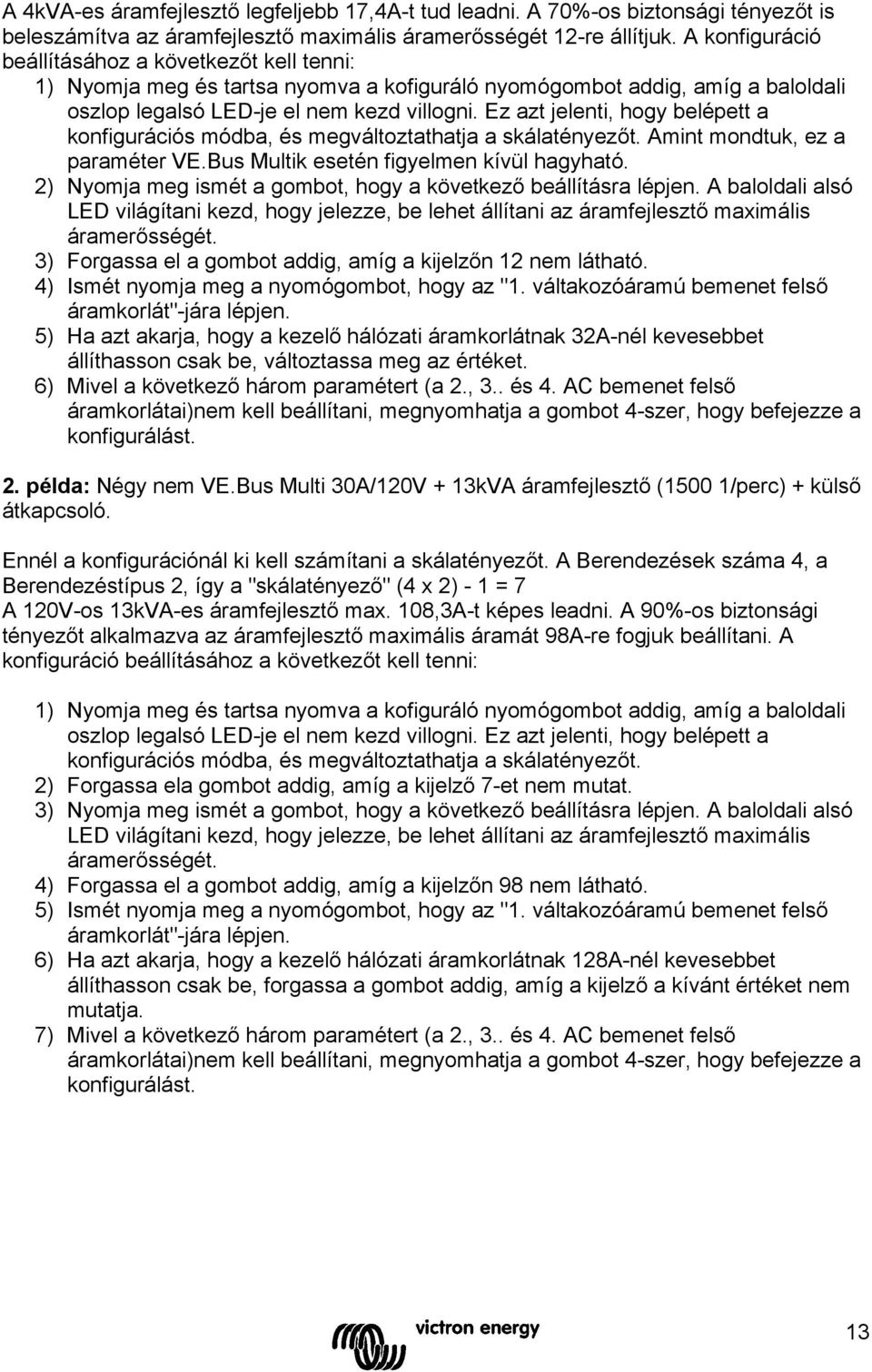

13 A 4kVA-es áramfejlesztő legfeljebb 17,4A-t tud leadni. A 70%-os biztonsági tényezőt is beleszámítva az áramfejlesztő maximális áramerősségét 12-re állítjuk. A konfiguráció beállításához a következőt kell tenni: 1) Nyomja meg és tartsa nyomva a kofiguráló nyomógombot addig, amíg a baloldali oszlop legalsó LED-je el nem kezd villogni. Ez azt jelenti, hogy belépett a konfigurációs módba, és megváltoztathatja a skálatényezőt. Amint mondtuk, ez a paraméter VE.Bus Multik esetén figyelmen kívül hagyható. 2) Nyomja meg ismét a gombot, hogy a következő beállításra lépjen. A baloldali alsó LED világítani kezd, hogy jelezze, be lehet állítani az áramfejlesztő maximális áramerősségét. 3) Forgassa el a gombot addig, amíg a kijelzőn 12 nem látható. 4) Ismét nyomja meg a nyomógombot, hogy az "1. váltakozóáramú bemenet felső áramkorlát"-jára lépjen. 5) Ha azt akarja, hogy a kezelő hálózati áramkorlátnak 32A-nél kevesebbet állíthasson csak be, változtassa meg az értéket. 6) Mivel a következő három paramétert (a 2., 3.. és 4. AC bemenet felső áramkorlátai)nem kell beállítani, megnyomhatja a gombot 4-szer, hogy befejezze a konfigurálást. 2. példa: Négy nem VE.Bus Multi 30A/120V + 13kVA áramfejlesztő (1500 1/perc) + külső átkapcsoló. Ennél a konfigurációnál ki kell számítani a skálatényezőt. A Berendezések száma 4, a Berendezéstípus 2, így a "skálatényező" (4 x 2) - 1 = 7 A 120V-os 13kVA-es áramfejlesztő max. 108,3A-t képes leadni. A 90%-os biztonsági tényezőt alkalmazva az áramfejlesztő maximális áramát 98A-re fogjuk beállítani. A konfiguráció beállításához a következőt kell tenni: 1) Nyomja meg és tartsa nyomva a kofiguráló nyomógombot addig, amíg a baloldali oszlop legalsó LED-je el nem kezd villogni. Ez azt jelenti, hogy belépett a konfigurációs módba, és megváltoztathatja a skálatényezőt. 2) Forgassa ela gombot addig, amíg a kijelző 7-et nem mutat. 3) Nyomja meg ismét a gombot, hogy a következő beállításra lépjen. A baloldali alsó LED világítani kezd, hogy jelezze, be lehet állítani az áramfejlesztő maximális áramerősségét. 4) Forgassa el a gombot addig, amíg a kijelzőn 98 nem látható. 5) Ismét nyomja meg a nyomógombot, hogy az "1. váltakozóáramú bemenet felső áramkorlát"-jára lépjen. 6) Ha azt akarja, hogy a kezelő hálózati áramkorlátnak 128A-nél kevesebbet állíthasson csak be, forgassa a gombot addig, amíg a kijelző a kívánt értéket nem mutatja. 7) Mivel a következő három paramétert (a 2., 3.. és 4. AC bemenet felső áramkorlátai)nem kell beállítani, megnyomhatja a gombot 4-szer, hogy befejezze a konfigurálást. 13

14

15 1. Melléklet Műszaki adatok Tápfeszültség-tartomány Felvett áramerősség 12V-on 24V-on VDC Készenléti <5mA <5mA Aktív <30mA <15mA Működési hőmérséklettartomány C Méretek Nettó tömeg Anyag: test 65 x 120 x 55 mm 120g Alumínium I

16 Victron Energy B.V. De Paal JG Almere PO Box AA Almere Hollandia Verzió: 3.1 Dátum: október
