Az Új BIASI hőcserélő: - rozsdamentes, egyspirálos kialakítású; - Füstgázra is moduláló; - Cserélhető biztosítékkal és NTC-vel; - Szétszerelhető

Átírás

1

2 Az Új BIASI hőcserélő: - rozsdamentes, egyspirálos kialakítású; - Füstgázra is moduláló; - Cserélhető biztosítékkal és NTC-vel; - Szétszerelhető kialakítás

3 Egyspirálos kialakítás Cserélhető NTC és Termosztát Cserélhető deflektor Rozsdamente s égő kondenzátum ev. Előremenő ág Visszatérő ág

4 Csőátmérő 3-szor nagyobb a versenytársakhoz képest

5

6

7 A cég profilja BSG Biasi Savio Group Made in Italy

8 2.1 történetünk A harmincas évek Leopoldo Biasinak volt egy terve: Életminőséget javító termékeknek a gyártása és forgalmazása. A negyvenes évek A tervek valóra válnak és megtörténik az első kazán legyártása. Az ötvenes évek Megnyílik az öntöde Veronában és megkezdődik a radiátor és hőcserélő gyártás.

9 2.1 történetünk A hetvenes évek 1976-ban Biasi létrehozza a BSG céget a Savio megvásárlásával az olasz nemzeti gázszolgáltató vállalattól ENI (Ente Nazionale Idrocarburi ) és ezzel a legmeghatározóbb kazángyárrá válik a cég Olaszországban. A kilencvenes évek, Biasi Group megkezdi európai terjeszkedését és leányvállalatokat nyit, Madridban, Londonban, Kievben, Moszkvában és Varsóban.

10 2.2. történetünk A kétezres évek 2000-ben megkezdi a cég a kondenzációs kazánok gyártását és fejlesztését től napjainkig, Biasi Group megkezdi az ipari kazánok gyártását és forgalmazását.

11 Hatékonyság Kutatás, fejlesztés Flexibilitás Made in Italy 3.1 hatékonyság A nagymértékben integrált és jól szervezett folyamatoknak köszönhetően elérhetőek a magas minőségi követelményeknek a termékek és szolgáltatások tekintetében. A termékek fejlesztése 100%-ban a saját gyárban készülnek.

12 Hatékonyság Kutatás, fejlesztés Flexibilitás Made in Italy 3.2 Fejlesztés, kutatás A készülékek 100%-os teszten esnek keresztül. A folyamatos fejlesztéseknek köszönhetően a kazánok műszaki színvonalai folyamatosan emelkednek. A vállalat 2016-ban mutatja be saját gyártású rozsdamentes egy-spirálos hőcserélőjét. A cég egyik legjellemzőbb innovációja a BIASI stílusú négyszögletes kijelző és saját fejlesztésű vezérlése:.

13 Hatékonyság Kutatás, fejlesztés Flexibilitás Made in Italy 3.3 flexibilitás egy nap akár 20 alkalommal is képesek a gyártósor átállítására esztétikai és műszaki módosítások a termékeken akár egy nap alatt a vevő kérésére; Garantáljuk a Magyarországi szállítást 10 munkanapon belül.

14 Hatékonyság Kutatás, fejlesztés Flexibilitás Made in Italy 3.4 made in Italy BSG saját maga tervezi a termékeit. Valamennyi összeszerelés a gyárban történik a tesztekkel kiegészülve. Elsődleges cél a magas színvonalú termékek kialakítása..

15 oktatások 4. és szervizhálózat

16 4. Oktatás és szervizhálózat Alapvető fontosságú számunkra a szervizhálózat kiépítése és a partnerek oktatása: Olaszországban 6 oktatóterem és 4 bemutatóterem 600 szervizpartner olaszországban 5 szervizoktatás évente 6 oktatási szezon kivitelezőknek

17 4. Szervizhálózat és leányvállalat külföldön Oktatóterem valamennyi leányvállalatnál oktatások külföldi partnereknek Más országokban oktatás kereskedőkön keresztül;

18 5. A szervezet

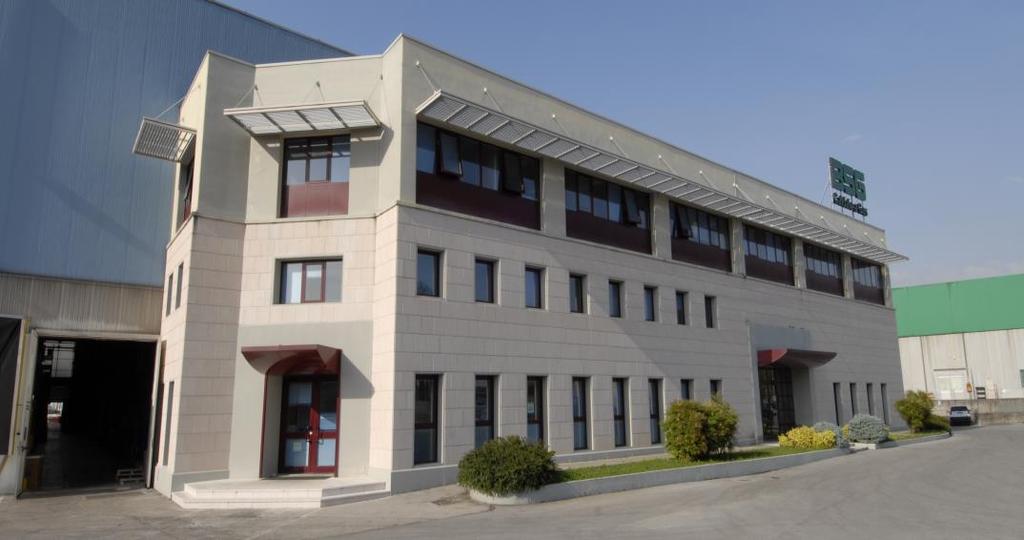

19 5.2 A gyár A központ Irodák és gyár: Pordenone Álló és fali kazán gyártás m2-en Öntöde: Veronában;

20 6. A gyártás

21 6.1 a termelés BSG gyártásának a felépítése a következő: 2 műszak 2 szerelő sor 11 teszt pad 2 előszerelő sor BSG éves termelési kapacitás db kazán/ év 9 különböző márkanév 500 különböző kódszám 16 különböző készülékcsalád

22 6.2 a termelés A következő készülékgyártási szabványoknak felel meg a cég: : Csq eco / csq / iqnet A cég tesztprotokolja a következő: Audit Index - 1% csomagolás után a termékek újra tesztelve Qi quality index - 100% -os termék ellenőrzés a csomagolás előtt

23 A készülékek megnevezései és értelmezése: RINNOVA COND S 25 ERP : kombi 25 kw-os HMV teljesítményű ERP készülék; RINNOVA COND SV 25 ERP : fűtő 25 kw-os HMV teljesítményű ERP készülék; INOVIA COND S ERP : kombi 25 kw-os HMV teljesítményű ERP készülék; INOVIA COND SV ERP : fűtő 25 kw-os HMV teljesítményű ERP készülék; INOVIA COND PLUS S: kombi kw-os HMV teljesítményű ERP készülék; INOVIA COND PLUS SV: fűtő kw-os HMV teljesítményű ERP készülék; INOVIA COND MAX S: tárolóval egybeépített kw-os HMV teljesítményű ERP készülék; BASICA 24: kéményes, kombi 24Kw névleges teljesítmény; MULTIPARVA : ipari fűtő

24

25

26

27

28

29

30

31

32

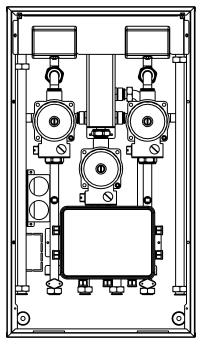

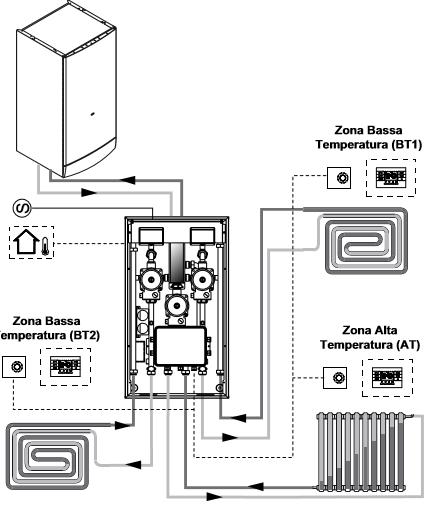

33 MULTIZONE 2 MULTIZONE 3

34

35

36

37

38

39

40

41

42

43 VEZÉRLŐPANEL M260 T INOVIA COND VEZÉRLŐPANEL. TOP M260 M RINNOVA CONDx VEZÉRLŐPANEL MEDIUM DISPLAY LCD 70 mm X 50 mm DISPAY LCD 45 mm x 30 mm - HMV HŐFOKSZABÁLYZÓ GOMB HMV HŐFOKSZABÁLYZÓ GOMB FŰTÉS HŐFOKSZABÁLYZÓ GOMB FŰTÉS HŐFOKSZABÁLYZÓ GOMB ÜZEMMÓD GOMB+ KI/BE ÜZEMMÓDGOMB+ KI/BE + RESZET - HÁROM CSILLAG GOMB FUNKCIÓ NINCS (GOMBOK KOMBINÁCIÓJA) - MENÜ INFÓ GOMB NINCS (GOMBOK KOMBINÁCIÓJA) RESZET GOMB R

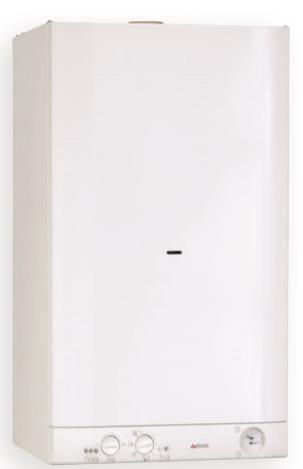

44 TURBO 24 S SV TURBO 28 S SV

45

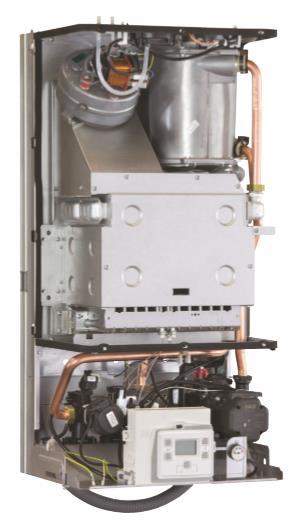

46

47

48 Füstgáz presszosztát Gáz egység alkatrészei Felső hőmérséklet korlátozó Füstgáz oldali hőcserélő NTC Ventilátor

49 Tulajdonságok: Az égőhöz biztosítja a gázellátást Szabályozza a gáz mennyiségét Gázszelep MOD. SGV 100 B & P Biztonsági leállás esetében leállítja a gázellátást az égő felé Jellemzői: Kompakt méret Mechanikus beállítás Zajcsillapított SGV 100 B&P típus Modulációs tartomány 1-37 mbar Hőmérséklet értékek -15 / V alacsonyfeszültség 1-es tekercs ellenállása 25 OHM ( 1 és 3 ) 2-es tekercs ellenállása 67 OHM ( 2 és 4)

50 Ventilátor, venturi Ventilátor Tulajdonságok Égéstermék elvezetése Ventilátor adatai 24 KW Fime modell 220 v-os Teljesítmény: 24 KW = 47 W 28 KW = 80 W Venturi Tulajdonságok Füstgáz sebességének ellenőrzése Nyomáskülönbség létrehozása Jellemzők: Műanyag 200 C-ig ellenálló

51 TulajdonságokNyomás érzékelő Ellenőrzi a füstgáz nyomását A ventilátor által létrehozott nyomásértéket továbbítja a vezérlőpanel felé Jellemzők Háromvezetékes kisfeszültségű elektromos csatlakozás Csak akkor engedi az égő begyújtását, ha megfelelő a nyomás

52 Füstgáz oldali hőcserélő és füstgáz érzékelő Füstgáz oldali hőcserélő Tulajdonságok Feladata, hogy visszanyerje a füstgázban lévő maradék energiát, és azt átadja a víznek Jellemzők Alumíniumból készült, teflon bevonattal, amely megvédi a kondenzvíztől Füstgáz NTC Tulajdonságok Ellenőrzi a füstgáz hőmérsékletét, amely működés közben sem haladhatja meg a 110 C-ot

53

54 Tulajdonságok Szivattyú A fűtési rendszer vizének a keringetése A HMV víz keringetése a készüléken belül Jellemzők Kompatk Beépített automata légtelenítő ASKOLL energiatakarékos szivattyú 230 Vc.a. 50Hz Teljesítményfelvétel min 2,6 W, max 41,5 W Megfelel az Erp-nek

55 Elektromos bekötések kombi készüléknél

56 Paraméterek PM Kijelző LCD Funkció Beállítás PM01 P01 Készülék típusa 11= 24 Kw Kombi 12= 24 Kw M.MICROACCUMOLO 13= 24 Kw Fűtő NTC-vel 13= 24 Kw Fűtő termosztáttal 16= 28 Kw Kombi 17 = 28 Kw M. MICROACCUMOLO 18 = 28 Kw Fűtő NTC-vel 19 = 28 Kw Fűtő termosztáttal PM02 P02 Működés kiválasztása 3= recupera + füstgáz érzékelő PM03 P03 Fűtési többlet hő engedélyezése 0 = Nem aktív 1 = Aktív 0 PM05 P05 Gáz típus 0 4 = Metán 5 = GPL 0

57 Paraméterek PM LCD Kijelző Funkció Beállítás Gyári érték PM07 P07 Fűtési max. előremenő hőmérséklet C 85 PM08 P08 Visszaállítás 4= a P01, P02, P05-ön kívül mindent töröl 39= teljes törlés 0 PM09 P09 Kéményseprő funkció 0= nem aktív 1 = HMV minimum 2 = Fűtési minimum 3 = Fűtési maximum 4 = HMV maximum 15= Gázszelep beállítása 0 PM10 P10 Újraindítási idő 0 = 0 sec 100 = 500 sec = 8,3 min. PM11 P11 Utánkeringetési idő 0= 0 sec 100= 500 sec = 8,3 min. 36 = 3 min. 12 = 1 min. PM12 P12 Fűtési maximális teljesítmény 0 = 0% 100 = 100% 100

58 Paraméterek PM LCD Kijelző Funkció Beállítás Gyári érték PM19 P19 Kijelző 0 = készülék 1 = külső 0 Paraméter nem változhat Da P20 a P24 P20, P21, P22, P23, P24 Nem alkalmazzuk PM25 P25 Gázszelep minimum beállított érték PM26 P26 Gázszelep maximum beállított érték Csak olvasható, beállítás a kéményseprő funkcióban. Csak olvasható, beállítás a kéményseprő funkcióban. PM27 P27 Fűtési minimum hőmérséklet PM28 P28 Karbantartás hónapban PM30 P30 Víznyomásmérő típusa
