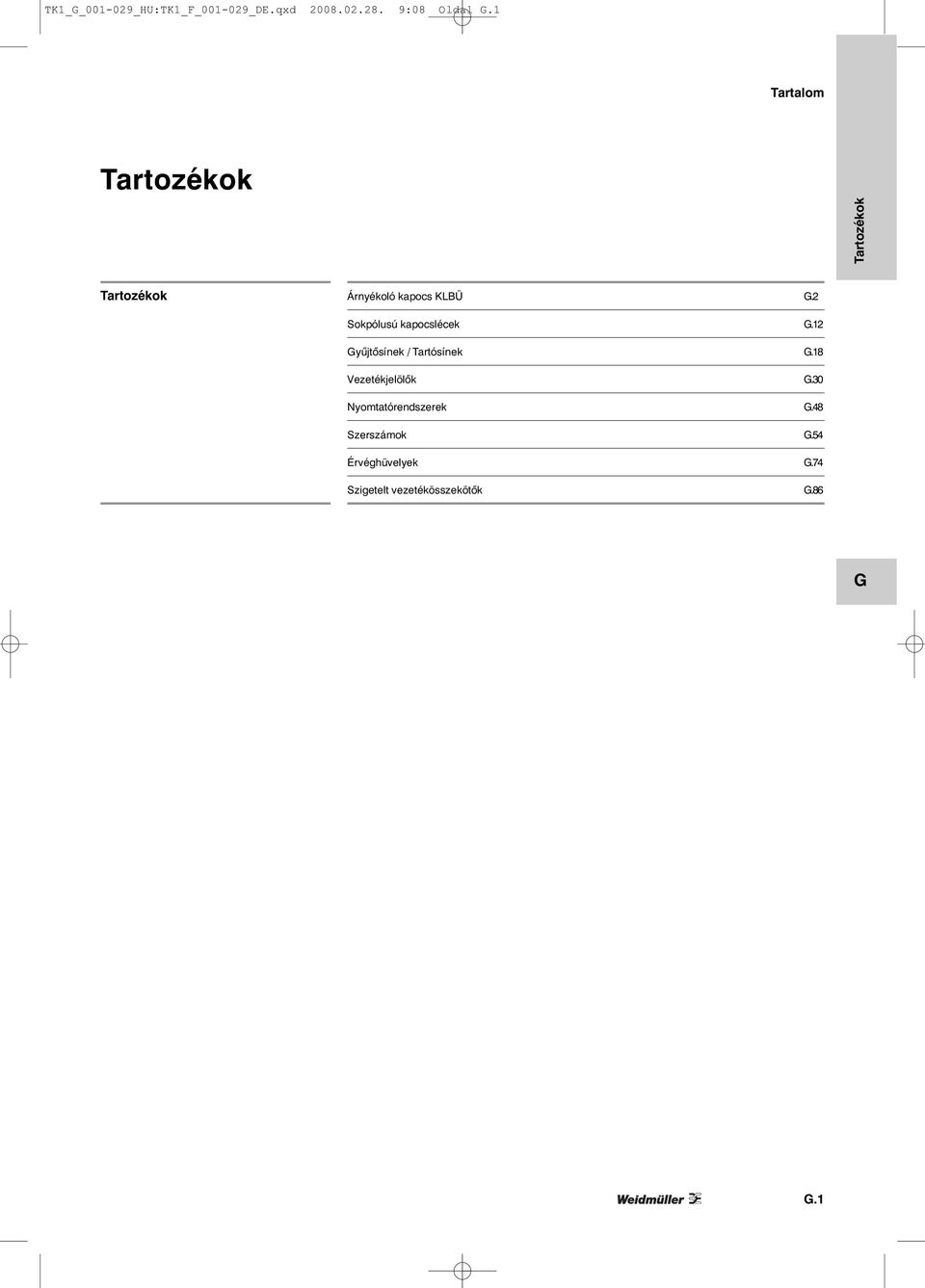

1 TK _HU:TK1_F_ _DE.qxd :08 Oldal.1 Tartalom Árnyékoló kapocs KLBÜ.2 Sokpólusú kapocslécek.12 yűjtősínek / Tartósínek.18 Vezetékjelölők.30 Nyomtatórendszerek.48 Szerszámok.54 Érvéghüvelyek.74 Szigetelt vezetékösszekötők.86.1

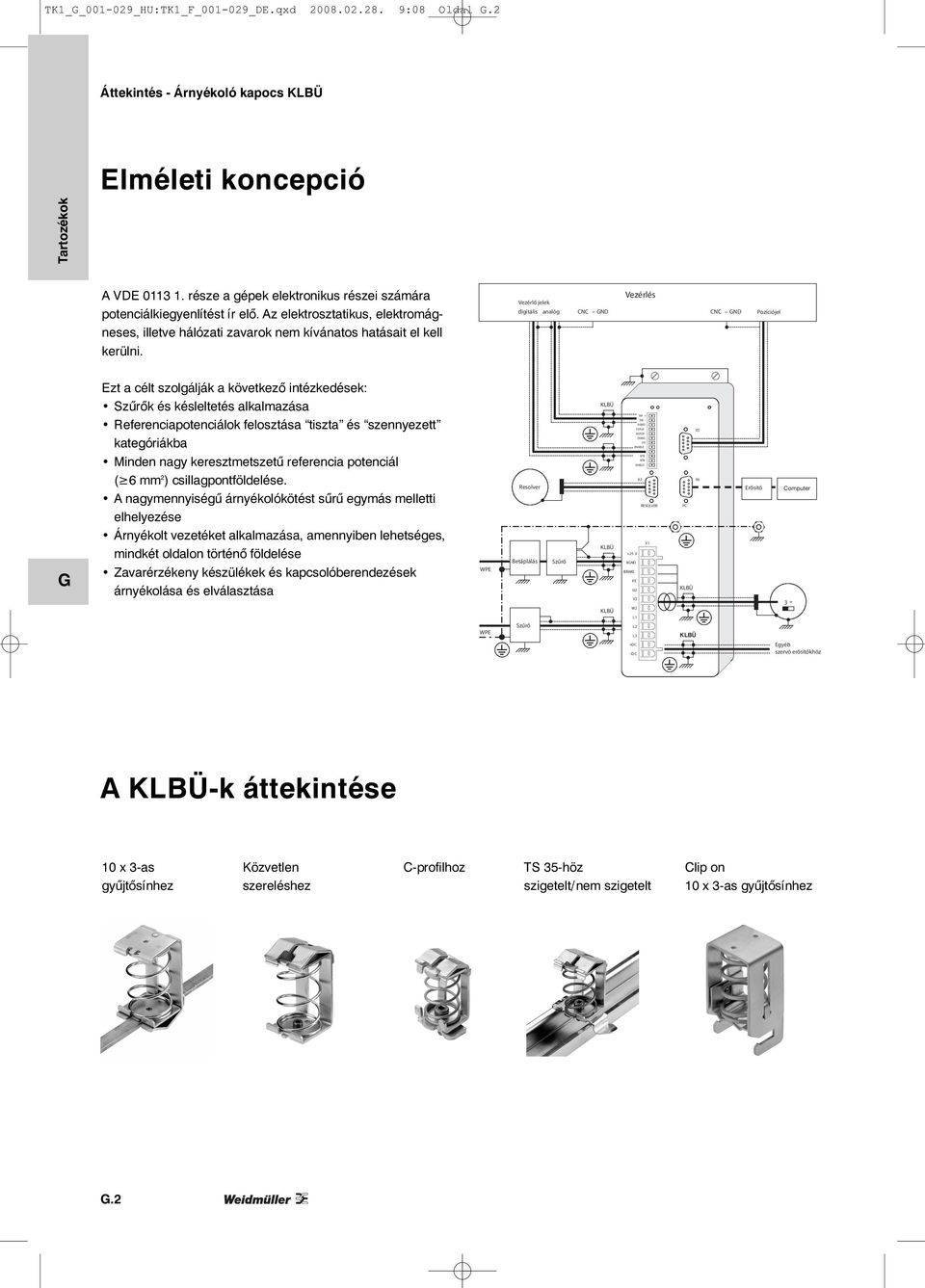

2 TK _HU:TK1_F_ _DE.qxd :08 Oldal.2 Áttekintés - Árnyékoló kapocs KLBÜ Elméleti koncepció A VDE része a gépek elektronikus részei számára potenciálkiegyenlítést ír elő. Az elektrosztatikus, elektromágneses, illetve hálózati zavarok nem kívánatos hatásait el kell kerülni. Vezérlés Vezérlő jelek digitális analóg CNC ND CNC ND Pozíciójel Ezt a célt szolgálják a következő intézkedések: Szűrők és késleltetés alkalmazása Referenciapotenciálok felosztása tiszta és szennyezett kategóriákba Minden nagy keresztmetszetű referencia potenciál ( 6 mm 2 ) csillagpontföldelése. A nagymennyiségű árnyékolókötést sűrű egymás melletti elhelyezése Árnyékolt vezetéket alkalmazása, amennyiben lehetséges, mindkét oldalon történő földelése Zavarérzékeny készülékek és kapcsolóberendezések árnyékolása és elválasztása WPE Resolver Betáplálás Szűrő KLBÜ KLBÜ KLBÜ SW + SW - AND PSTOP NSTOP DND I/O ENABLE BTB BTB SHIELD X2 RESOLVER X1 +25 V XND BRAKE PE U2 V2 W2 L1 X5 X6 PC KLBÜ Erősítő Computer 3 WPE Szűrő L2 L3 +DC DC KLBÜ Egyéb szervó erősítőkhöz A KLBÜ-k áttekintése 10 x 3-as Közvetlen C-profilhoz TS 35-höz Clip on gyűjtősínhez szereléshez szigetelt/nem szigetelt 10 x 3-as gyűjtősínhez.2

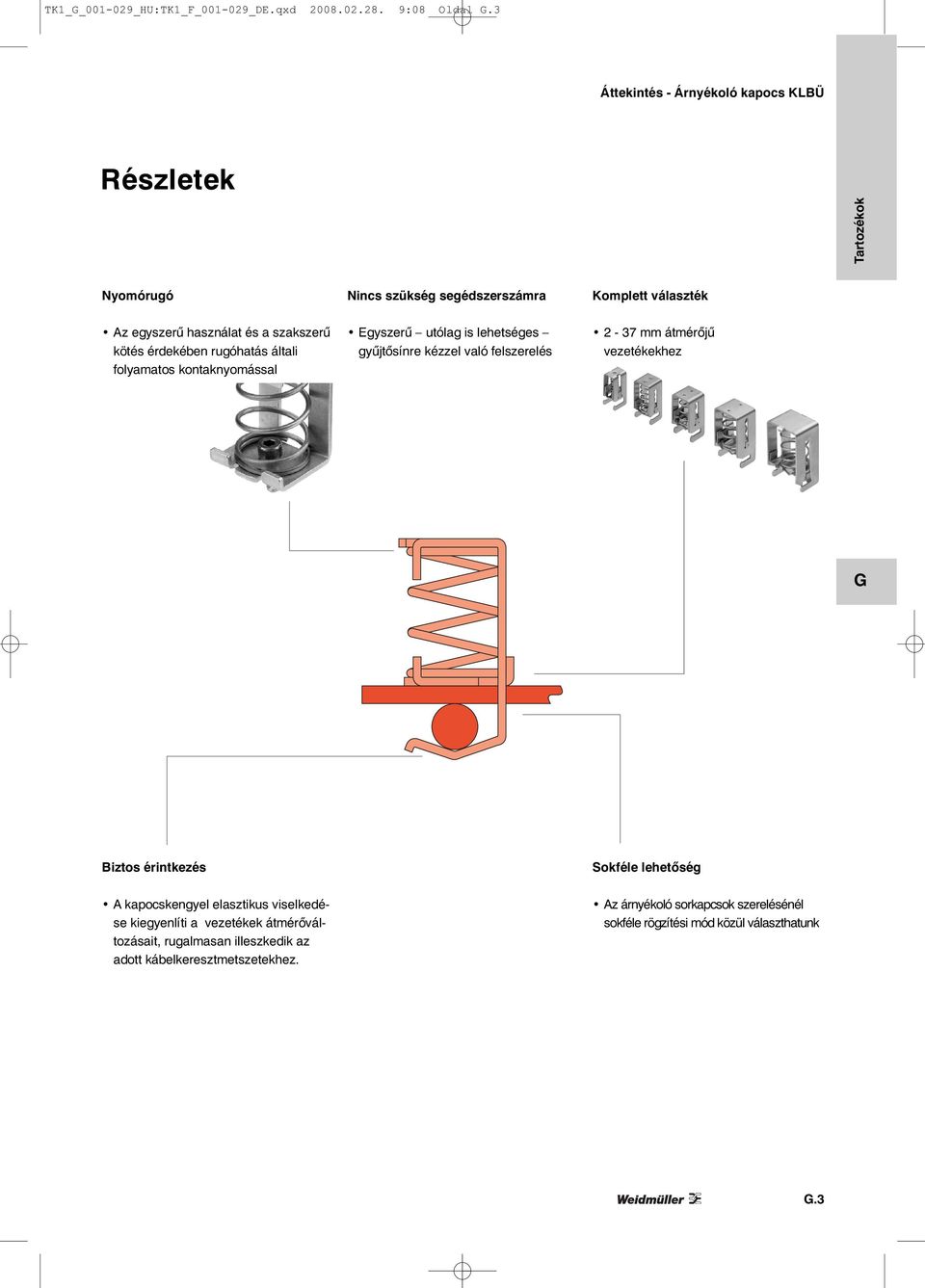

3 TK _HU:TK1_F_ _DE.qxd :08 Oldal.3 Áttekintés - Árnyékoló kapocs KLBÜ Részletek Nyomórugó Nincs szükség segédszerszámra Komplett választék Az egyszerű használat és a szakszerű kötés érdekében rugóhatás általi folyamatos kontaknyomással Egyszerű utólag is lehetséges gyűjtősínre kézzel való felszerelés 2-37 mm átmérőjű vezetékekhez Biztos érintkezés A kapocskengyel elasztikus viselkedése kiegyenlíti a vezetékek átmérőváltozásait, rugalmasan illeszkedik az adott kábelkeresztmetszetekhez. Sokféle lehetőség Az árnyékoló sorkapcsok szerelésénél sokféle rögzítési mód közül választhatunk.3

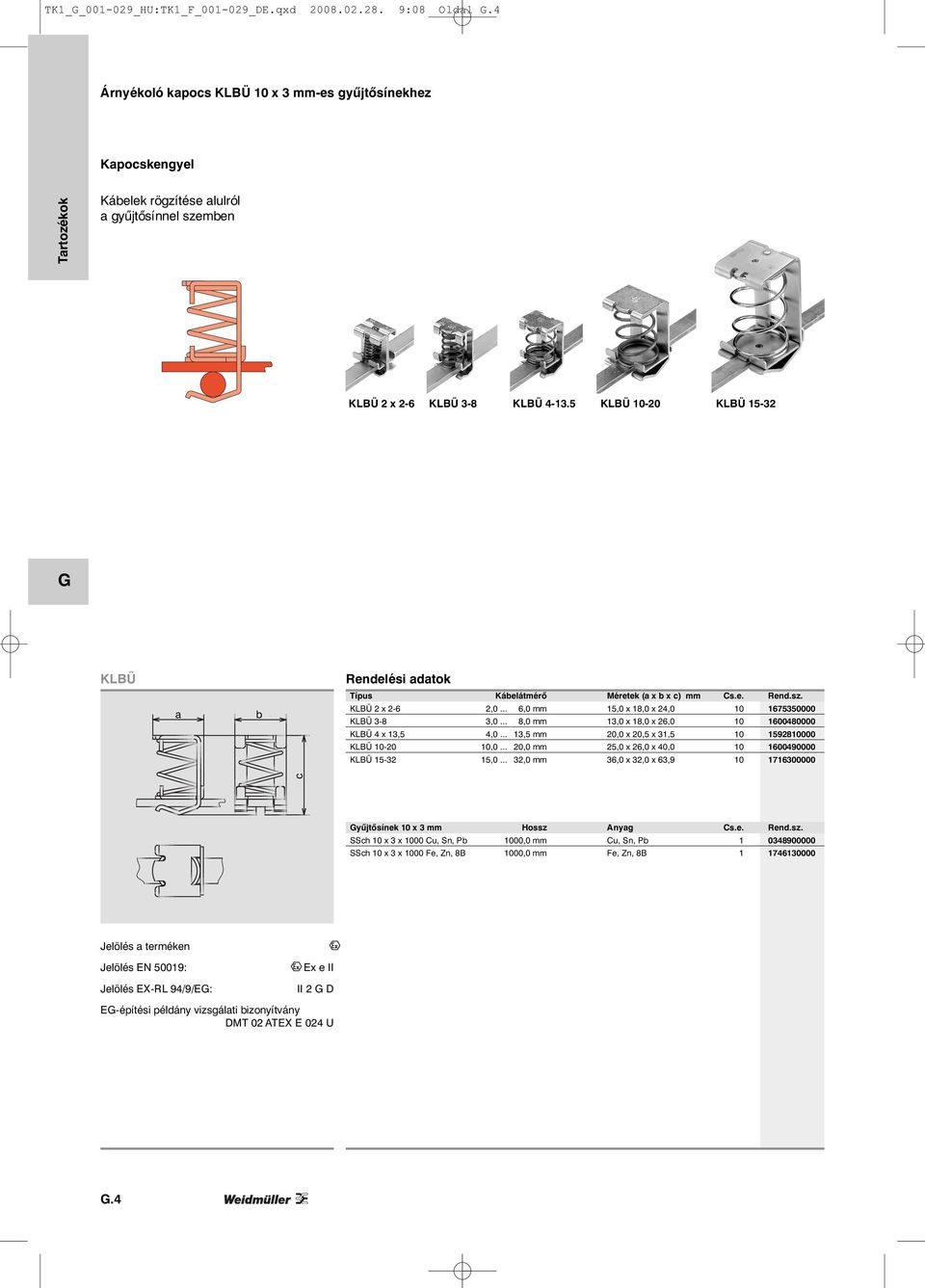

4 TK _HU:TK1_F_ _DE.qxd :08 Oldal.4 Árnyékoló kapocs KLBÜ 10 x 3 mm-es gyűjtősínekhez Kapocskengyel Kábelek rögzítése alulról a gyűjtősínnel szemben KLBÜ 2 x 2-6 KLBÜ 3-8 KLBÜ KLBÜ KLBÜ KLBÜ 20 a 20.5 b 31.5 c Típus Kábelátmérő Méretek (a x b x c) mm Cs.e. Rend.sz. KLBÜ 2 x 2-6 2,0... 6,0 mm 15,0 x 18,0 x 24, KLBÜ 3-8 3,0... 8,0 mm 13,0 x 18,0 x 26, KLBÜ 4 x 13,5 4, ,5 mm 20,0 x 20,5 x 31, KLBÜ , ,0 mm 25,0 x 26,0 x 40, KLBÜ , ,0 mm 36,0 x 32,0 x 63, yűjtősínek 10 x 3 mm Hossz Anyag Cs.e. Rend.sz. SSch 10 x 3 x 1000 Cu, Sn, Pb 1000,0 mm Cu, Sn, Pb SSch 10 x 3 x 1000 Fe, Zn, 8B 1000,0 mm Fe, Zn, 8B Jelölés a terméken Jelölés EN 50019: Jelölés EX-RL 94/9/E: T T Ex e II II 2 D E-építési példány vizsgálati bizonyítvány DMT 02 ATEX E 024 U.4

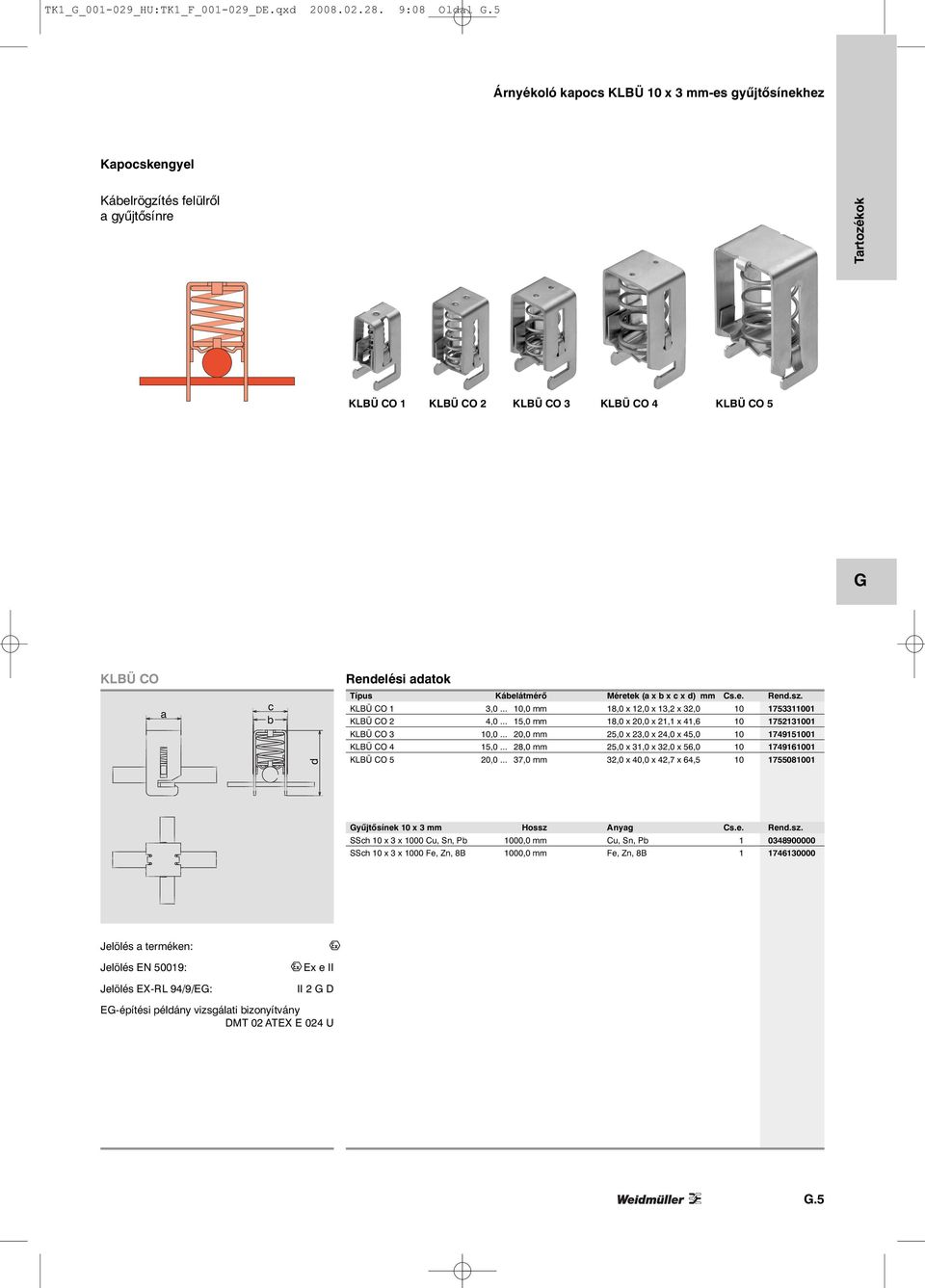

5 TK _HU:TK1_F_ _DE.qxd :08 Oldal.5 Árnyékoló kapocs KLBÜ 10 x 3 mm-es gyűjtősínekhez Kapocskengyel Kábelrögzítés felülről a gyűjtősínre KLBÜ CO 1 KLBÜ CO 2 KLBÜ CO 3 KLBÜ CO 4 KLBÜ CO 5 KLBÜ CO 24a c b d 45 Típus Kábelátmérő Méretek (a x b x c x d) mm Cs.e. Rend.sz. KLBÜ CO 1 3, ,0 mm 18,0 x 12,0 x 13,2 x 32, KLBÜ CO 2 4, ,0 mm 18,0 x 20,0 x 21,1 x 41, KLBÜ CO 3 10, ,0 mm 25,0 x 23,0 x 24,0 x 45, KLBÜ CO 4 15, ,0 mm 25,0 x 31,0 x 32,0 x 56, KLBÜ CO 5 20, ,0 mm 32,0 x 40,0 x 42,7 x 64, yűjtősínek 10 x 3 mm Hossz Anyag Cs.e. Rend.sz. SSch 10 x 3 x 1000 Cu, Sn, Pb 1000,0 mm Cu, Sn, Pb SSch 10 x 3 x 1000 Fe, Zn, 8B 1000,0 mm Fe, Zn, 8B Jelölés a terméken: T Jelölés EN 50019: T Ex e II Jelölés EX-RL 94/9/E: II 2 D E-építési példány vizsgálati bizonyítvány DMT 02 ATEX E 024 U.5

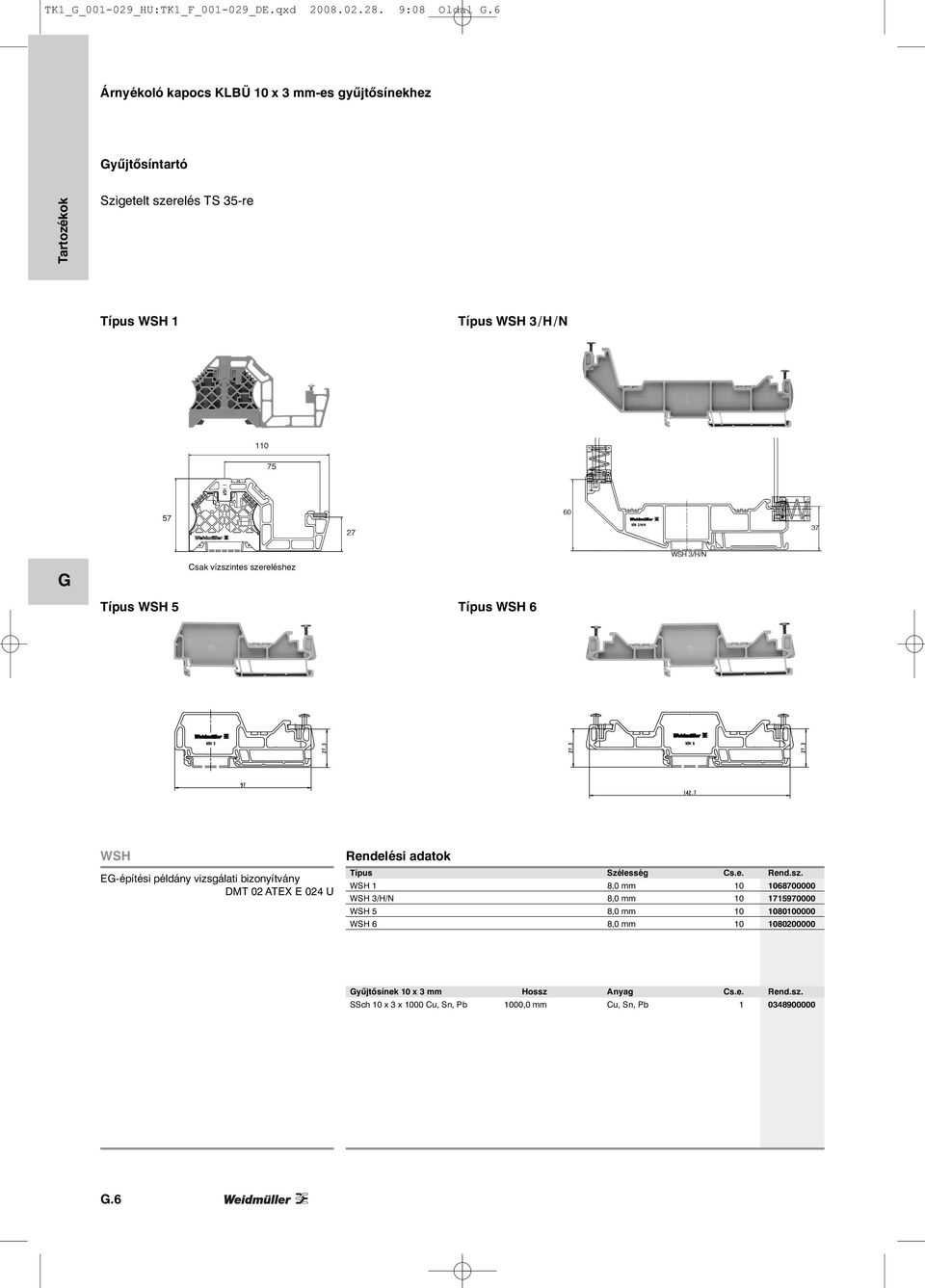

6 TK _HU:TK1_F_ _DE.qxd :08 Oldal.6 Árnyékoló kapocs KLBÜ 10 x 3 mm-es gyűjtősínekhez yűjtősíntartó Szigetelt szerelés TS 35-re Típus WSH 1 Típus WSH 3/H/N Csak vízszintes szereléshez Típus WSH 5 Típus WSH 6 WSH E-építési példány vizsgálati bizonyítvány DMT 02 ATEX E 024 U Típus Szélesség Cs.e. Rend.sz. WSH 1 8,0 mm WSH 3/H/N 8,0 mm WSH 5 8,0 mm WSH 6 8,0 mm yűjtősínek 10 x 3 mm Hossz Anyag Cs.e. Rend.sz. SSch 10 x 3 x 1000 Cu, Sn, Pb 1000,0 mm Cu, Sn, Pb

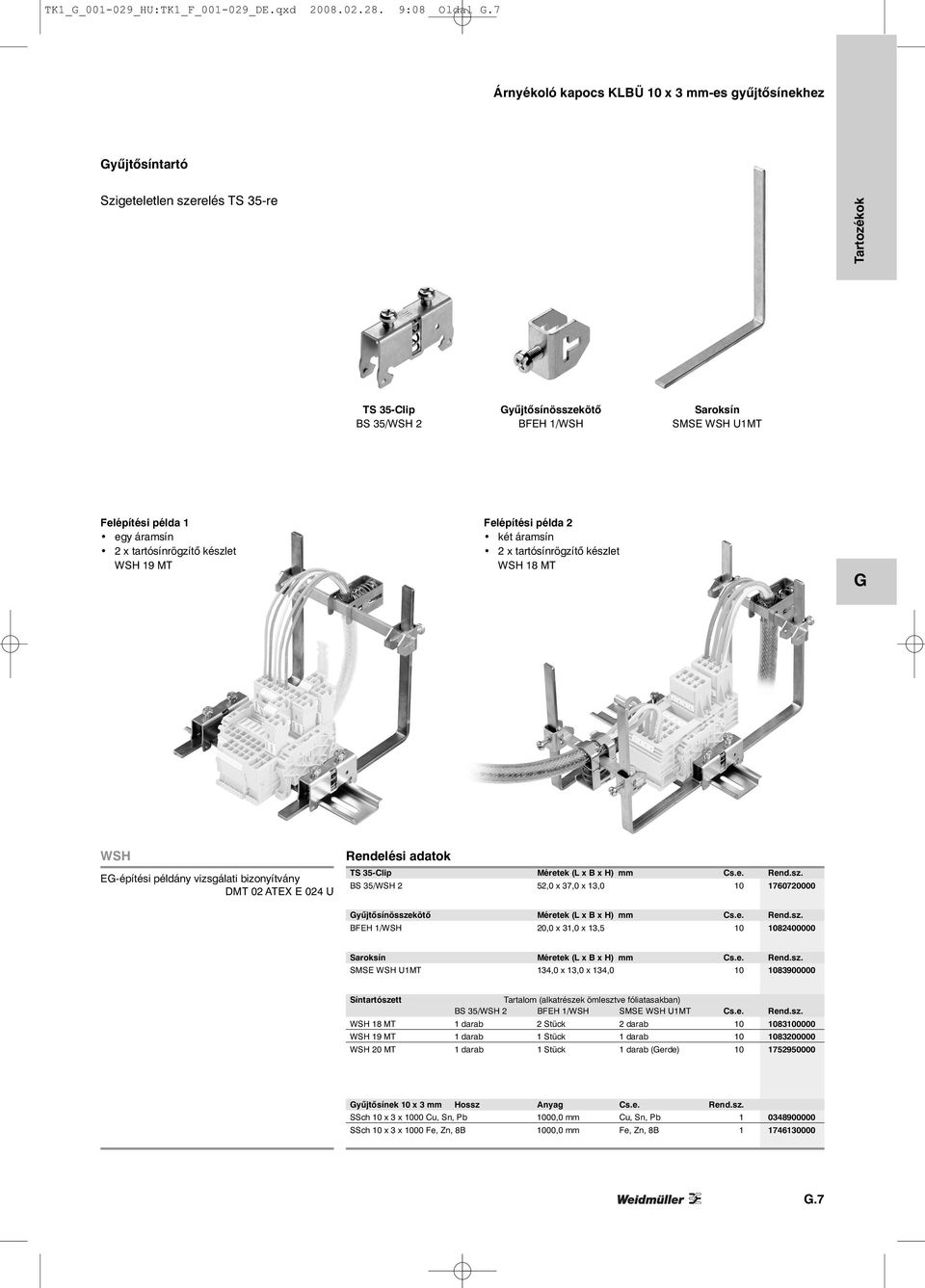

7 TK _HU:TK1_F_ _DE.qxd :08 Oldal.7 Árnyékoló kapocs KLBÜ 10 x 3 mm-es gyűjtősínekhez yűjtősíntartó Szigeteletlen szerelés TS 35-re TS 35-Clip yűjtősínösszekötő Saroksín BS 35/WSH 2 BFEH 1/WSH SMSE WSH U1MT Felépítési példa 1 egy áramsín 2 x tartósínrögzítő készlet WSH 19 MT Felépítési példa 2 két áramsín 2 x tartósínrögzítő készlet WSH 18 MT WSH E-építési példány vizsgálati bizonyítvány DMT 02 ATEX E 024 U TS 35-Clip Méretek (L x B x H) mm Cs.e. Rend.sz. BS 35/WSH 2 52,0 x 37,0 x 13, yűjtősínösszekötő Méretek (L x B x H) mm Cs.e. Rend.sz. BFEH 1/WSH 20,0 x 31,0 x 13, Saroksín Méretek (L x B x H) mm Cs.e. Rend.sz. SMSE WSH U1MT 134,0 x 13,0 x 134, Síntartószett Tartalom (alkatrészek ömlesztve fóliatasakban) BS 35/WSH 2 BFEH 1/WSH SMSE WSH U1MT Cs.e. Rend.sz. WSH 18 MT 1 darab 2 Stück 2 darab WSH 19 MT 1 darab 1 Stück 1 darab WSH 20 MT 1 darab 1 Stück 1 darab (erde) yűjtősínek 10 x 3 mm Hossz Anyag Cs.e. Rend.sz. SSch 10 x 3 x 1000 Cu, Sn, Pb 1000,0 mm Cu, Sn, Pb SSch 10 x 3 x 1000 Fe, Zn, 8B 1000,0 mm Fe, Zn, 8B

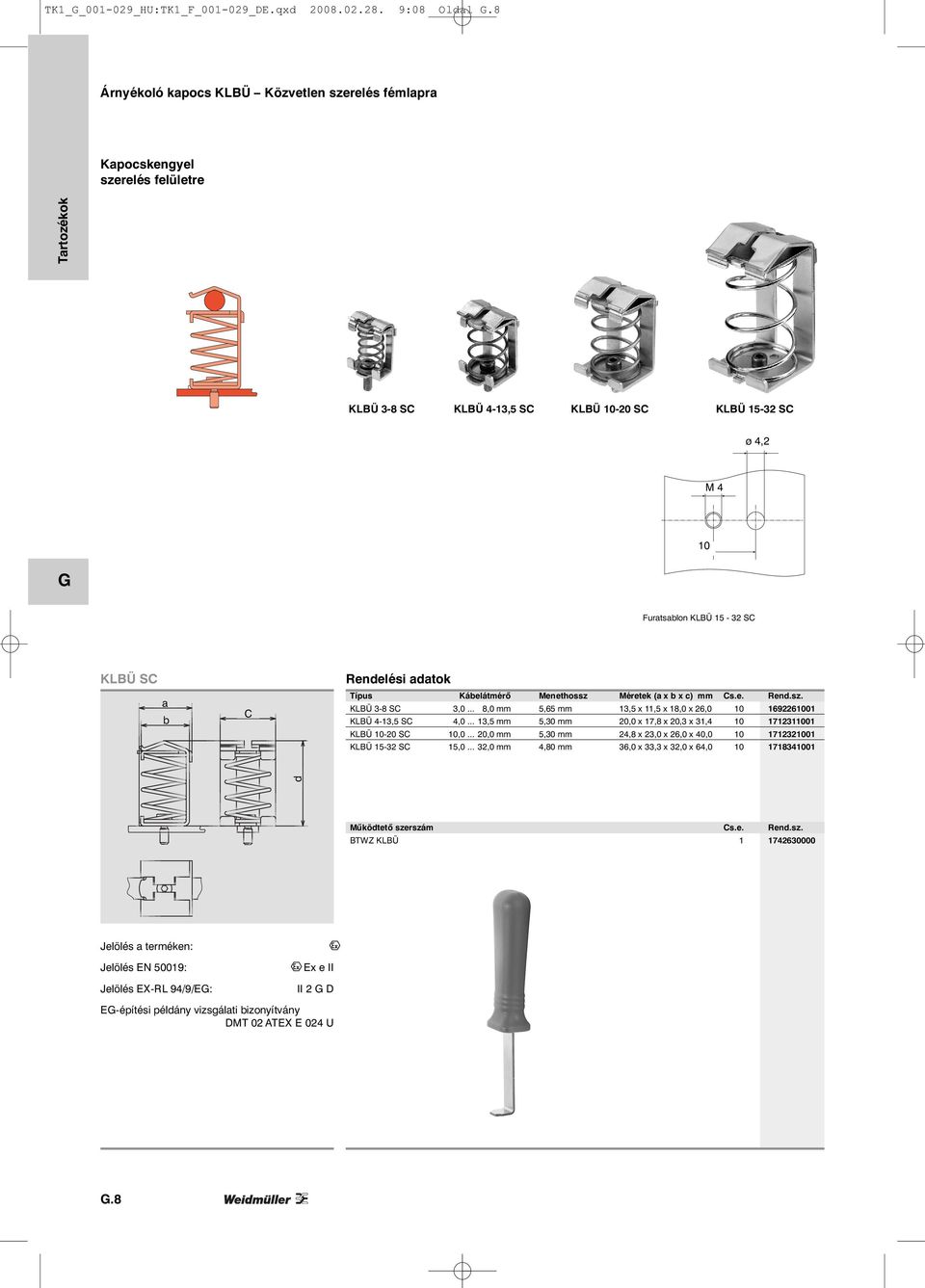

8 TK _HU:TK1_F_ _DE.qxd :08 Oldal.8 Árnyékoló kapocs KLBÜ Közvetlen szerelés fémlapra Kapocskengyel szerelés felületre KLBÜ 3-8 SC KLBÜ 4-13,5 SC KLBÜ SC KLBÜ SC KLBÜ SC 24.8 a 22.9 b 26 C Típus Kábelátmérő Menethossz Méretek (a x b x c) mm Cs.e. Rend.sz. KLBÜ 3-8 SC 3,0... 8,0 mm 5,65 mm 13,5 x 11,5 x 18,0 x 26, KLBÜ 4-13,5 SC 4, ,5 mm 5,30 mm 20,0 x 17,8 x 20,3 x 31, KLBÜ SC 10, ,0 mm 5,30 mm 24,8 x 23,0 x 26,0 x 40, KLBÜ SC 15, ,0 mm 4,80 mm 36,0 x 33,3 x 32,0 x 64, d 40. ø 4,2 M 4 10 Furatsablon KLBÜ SC Működtető szerszám Cs.e. Rend.sz. BTWZ KLBÜ Jelölés a terméken: Jelölés EN 50019: Jelölés EX-RL 94/9/E: T T Ex e II II 2 D E-építési példány vizsgálati bizonyítvány DMT 02 ATEX E 024 U.8

9 TK _HU:TK1_F_ _DE.qxd :08 Oldal.9 Árnyékoló kapocs KLBÜ Közvetlen szerelés fémlapra Tartósínrögzítők/ Távtartók Tartósínrögzítők Szett (WSH 4 MT): 1 gyűjtősín sarokelem 1 gyűjtősínösszekötő (BFEH 1/WSH) x Szerelőlap 40,5 ø Du M 5-höz ø = 5,2 mm Távtartó Külső és belső menettel (15 mm, 20 mm és 30 mm hosszú) WSH 4 MT / SP E-építési példány vizsgálati bizonyítvány DMT 02 ATEX E 024 U yűjtősíntartó Cs.e. Rend.sz. WSH 4 MT Típus Hossz Cs.e. Rend.sz. SP 15 2-es betét 15 mm SP 20 2-es betét 20 mm SP 30 2-es betét 30 mm

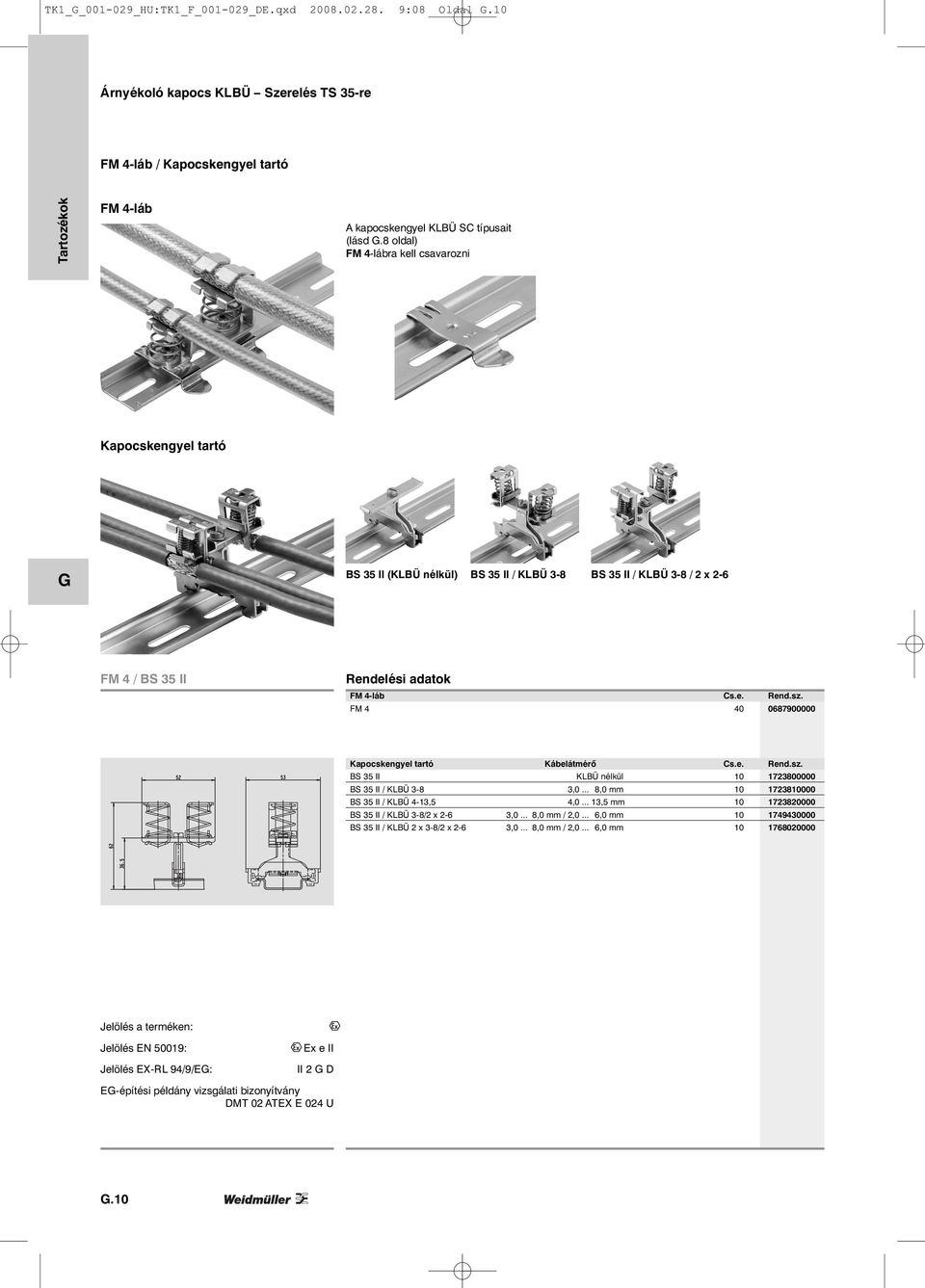

10 TK _HU:TK1_F_ _DE.qxd :08 Oldal.10 Árnyékoló kapocs KLBÜ Szerelés TS 35-re FM 4-láb / Kapocskengyel tartó FM 4-láb A kapocskengyel KLBÜ SC típusait (lásd.8 oldal) FM 4-lábra kell csavarozni Kapocskengyel tartó BS 35 II (KLBÜ nélkül) BS 35 II / KLBÜ 3-8 BS 35 II / KLBÜ 3-8 / 2 x 2-6 FM 4 / BS 35 II FM 4-láb Cs.e. Rend.sz. FM Kapocskengyel tartó Kábelátmérő Cs.e. Rend.sz. BS 35 II KLBÜ nélkül BS 35 II / KLBÜ 3-8 3,0... 8,0 mm BS 35 II / KLBÜ 4-13,5 4, ,5 mm BS 35 II / KLBÜ 3-8/2 x 2-6 3,0... 8,0 mm / 2,0... 6,0 mm BS 35 II / KLBÜ 2 x 3-8/2 x 2-6 3,0... 8,0 mm / 2,0... 6,0 mm Jelölés a terméken: Jelölés EN 50019: Jelölés EX-RL 94/9/E: T T Ex e II II 2 D E-építési példány vizsgálati bizonyítvány DMT 02 ATEX E 024 U.10

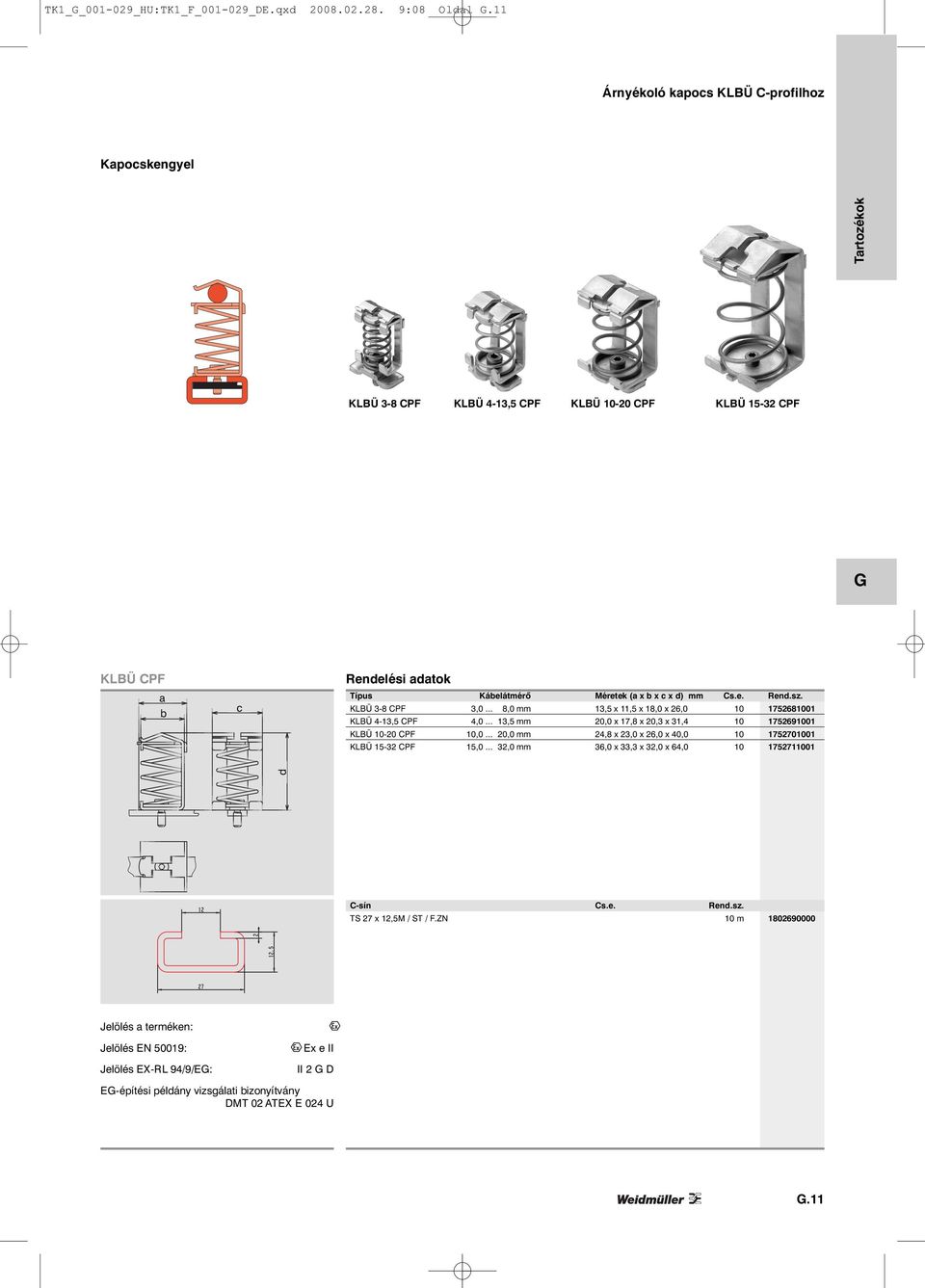

11 TK _HU:TK1_F_ _DE.qxd :08 Oldal.11 Árnyékoló kapocs KLBÜ C-profilhoz Kapocskengyel KLBÜ 3-8 CPF KLBÜ 4-13,5 CPF KLBÜ CPF KLBÜ CPF KLBÜ CPF Típus Kábelátmérő Méretek (a x b x c x d) mm Cs.e. Rend.sz. KLBÜ 3-8 CPF 3,0... 8,0 mm 13,5 x 11,5 x 18,0 x 26, KLBÜ 4-13,5 CPF 4, ,5 mm 20,0 x 17,8 x 20,3 x 31, KLBÜ CPF 10, ,0 mm 24,8 x 23,0 x 26,0 x 40, KLBÜ CPF 15, ,0 mm 36,0 x 33,3 x 32,0 x 64, d. a b c C-sín Cs.e. Rend.sz. TS 27 x 12,5M / ST / F.ZN 10 m Jelölés a terméken: Jelölés EN 50019: Jelölés EX-RL 94/9/E: T T Ex e II II 2 D E-építési példány vizsgálati bizonyítvány DMT 02 ATEX E 024 U.11

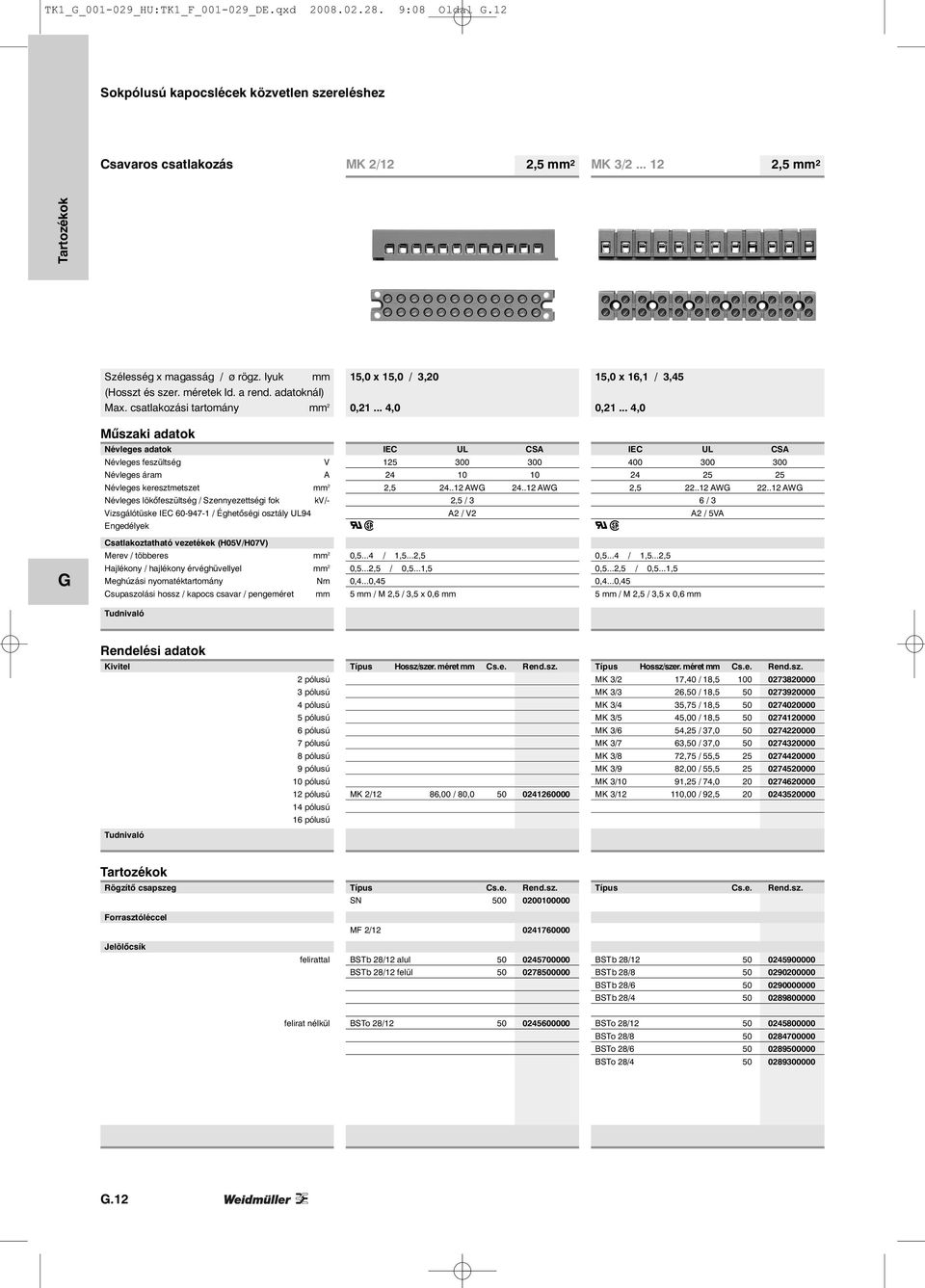

12 TK _HU:TK1_F_ _DE.qxd :08 Oldal.12 Sokpólusú kapocslécek közvetlen szereléshez Csavaros csatlakozás MK 2/12 2,5 mm 2 MK 3/ ,5 mm 2 Szélesség x magasság / ø rögz. lyuk mm (Hosszt és szer. méretek ld. a rend. adatoknál) Max. csatlakozási tartomány mm 2 15,0 x 15,0 / 3,20 0, ,0 15,0 x 16,1 / 3,45 0, ,0 Műszaki adatok Névleges adatok IEC UL CSA IEC UL CSA Névleges feszültség V Névleges áram A Névleges keresztmetszet mm 2 2, AW AW 2, AW AW Névleges lökőfeszültség / Szennyezettségi fok kv/- 2,5 / 3 6 / 3 Vizsgálótüske IEC / Éghetőségi osztály UL94 Engedélyek a r A2 / V2 a r A2 / 5VA Csatlakoztatható vezetékek (H05V/H07V) Merev / többeres mm 2 0,5...4 / 1,5...2,5 0,5...4 / 1,5...2,5 Hajlékony / hajlékony érvéghüvellyel mm 2 Meghúzási nyomatéktartomány Nm Csupaszolási hossz / kapocs csavar / pengeméret mm 0,5...2,5 / 0,5...1,5 0,4...0,45 5 mm / M 2,5 / 3,5 x 0,6 mm 0,5...2,5 / 0,5...1,5 0,4...0,45 5 mm / M 2,5 / 3,5 x 0,6 mm Tudnivaló Kivitel Típus Hossz/szer. méret mm Cs.e. Rend.sz. Típus Hossz/szer. méret mm Cs.e. Rend.sz. 2 pólusú MK 3/2 17,40 / 18, pólusú MK 3/3 26,50 / 18, pólusú MK 3/4 35,75 / 18, pólusú MK 3/5 45,00 / 18, pólusú MK 3/6 54,25 / 37, pólusú MK 3/7 63,50 / 37, pólusú MK 3/8 72,75 / 55, pólusú MK 3/9 82,00 / 55, pólusú MK 3/10 91,25 / 74, pólusú MK 2/12 86,00 / 80, MK 3/12 110,00 / 92, pólusú 16 pólusú Tudnivaló Rögzítő csapszeg Típus Cs.e. Rend.sz. Típus Cs.e. Rend.sz. SN Forrasztóléccel MF 2/ Jelölőcsík felirattal BSTb 28/12 alul BSTb 28/ BSTb 28/12 felül BSTb 28/ BSTb 28/ BSTb 28/ felirat nélkül BSTo 28/ BSTo 28/ BSTo 28/ BSTo 28/ BSTo 28/

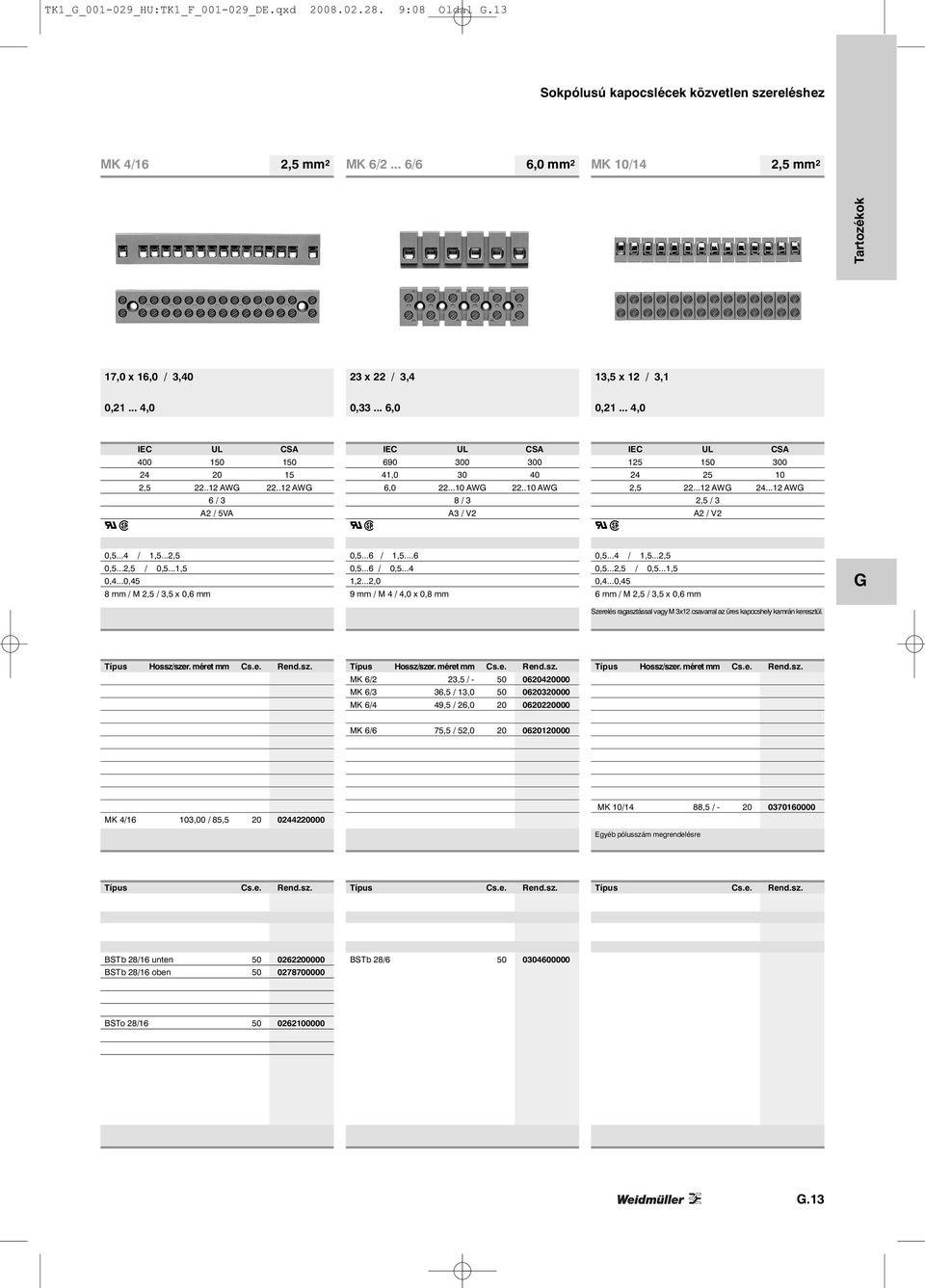

13 TK _HU:TK1_F_ _DE.qxd :08 Oldal.13 Sokpólusú kapocslécek közvetlen szereléshez MK 4/16 2,5 mm 2 MK 6/2... 6/6 6,0 mm 2 MK 10/14 2,5 mm 2 17,0 x 16,0 / 3,40 23 x 22 / 3,4 13,5 x 12 / 3,1 0, ,0 0, ,0 0, ,0 a r IEC UL CSA , AW AW 6 / 3 A2 / 5VA a r IEC UL CSA , , AW AW 8 / 3 A3 / V2 a r IEC UL CSA , AW AW 2,5 / 3 A2 / V2 0,5...4 / 1,5...2,5 0,5...2,5 / 0,5...1,5 0,4...0,45 8 mm / M 2,5 / 3,5 x 0,6 mm 0,5...6 / 1, ,5...6 / 0, ,2...2,0 9 mm / M 4 / 4,0 x 0,8 mm 0,5...4 / 1,5...2,5 0,5...2,5 / 0,5...1,5 0,4...0,45 6 mm / M 2,5 / 3,5 x 0,6 mm Szerelés ragasztással vagy M 3x12 csavarral az üres kapocshely kamrán keresztül. Típus Hossz/szer. méret mm Cs.e. Rend.sz. Típus Hossz/szer. méret mm Cs.e. Rend.sz. MK 6/2 23,5 / MK 6/3 36,5 / 13, MK 6/4 49,5 / 26, Típus Hossz/szer. méret mm Cs.e. Rend.sz. MK 6/6 75,5 / 52, MK 10/14 88,5 / MK 4/16 103,00 / 85, Egyéb pólusszám megrendelésre Típus Cs.e. Rend.sz. Típus Cs.e. Rend.sz. Típus Cs.e. Rend.sz. BSTb 28/16 unten BSTb 28/16 oben BSTb 28/ BSTo 28/

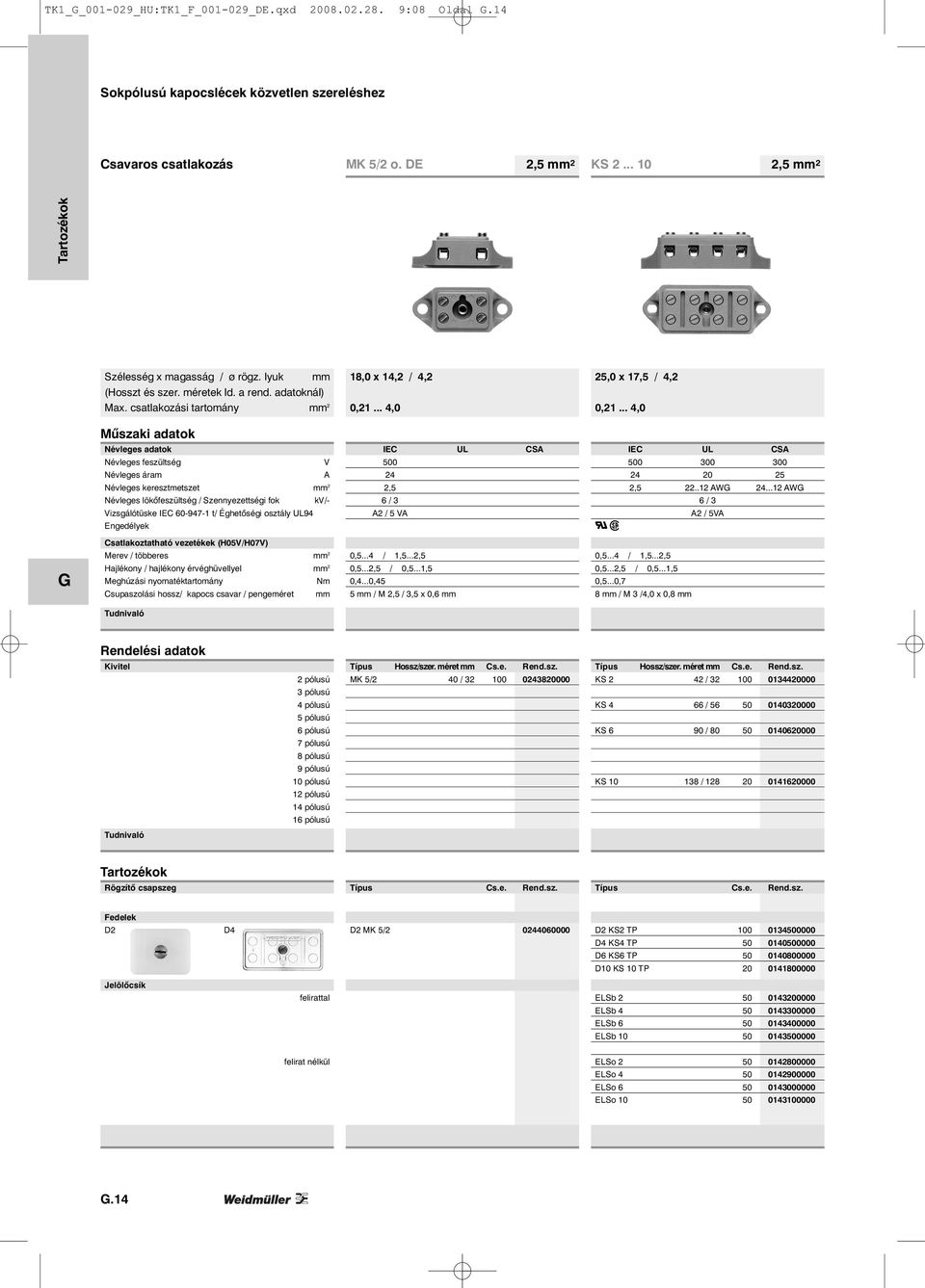

14 TK _HU:TK1_F_ _DE.qxd :08 Oldal.14 Sokpólusú kapocslécek közvetlen szereléshez Csavaros csatlakozás MK 5/2 o. DE 2,5 mm 2 KS ,5 mm 2 Szélesség x magasság / ø rögz. lyuk mm (Hosszt és szer. méretek ld. a rend. adatoknál) Max. csatlakozási tartomány mm 2 18,0 x 14,2 / 4,2 0, ,0 25,0 x 17,5 / 4,2 0, ,0 Műszaki adatok Névleges adatok IEC UL CSA IEC UL CSA Névleges feszültség V Névleges áram A Névleges keresztmetszet mm 2 2,5 2, AW AW Névleges lökőfeszültség / Szennyezettségi fok kv/- 6 / 3 6 / 3 Vizsgálótüske IEC t/ Éghetőségi osztály UL94 Engedélyek A2 / 5 VA a r A2 / 5VA Csatlakoztatható vezetékek (H05V/H07V) Merev / többeres mm 2 0,5...4 / 1,5...2,5 0,5...4 / 1,5...2,5 Hajlékony / hajlékony érvéghüvellyel mm 2 Meghúzási nyomatéktartomány Nm Csupaszolási hossz/ kapocs csavar / pengeméret mm 0,5...2,5 / 0,5...1,5 0,4...0,45 5 mm / M 2,5 / 3,5 x 0,6 mm 0,5...2,5 / 0,5...1,5 0,5...0,7 8 mm / M 3 /4,0 x 0,8 mm Tudnivaló Kivitel Típus Hossz/szer. méret mm Cs.e. Rend.sz. Típus Hossz/szer. méret mm Cs.e. Rend.sz. 2 pólusú MK 5/2 40 / KS 2 42 / pólusú 4 pólusú KS 4 66 / pólusú 6 pólusú KS 6 90 / pólusú 8 pólusú 9 pólusú 10 pólusú KS / pólusú 14 pólusú 16 pólusú Tudnivaló Rögzítő csapszeg Típus Cs.e. Rend.sz. Típus Cs.e. Rend.sz. Fedelek D2 D4 D2 MK 5/ D2 KS2 TP D4 KS4 TP D6 KS6 TP D10 KS 10 TP Jelölőcsík felirattal ELSb ELSb ELSb ELSb felirat nélkül ELSo ELSo ELSo ELSo

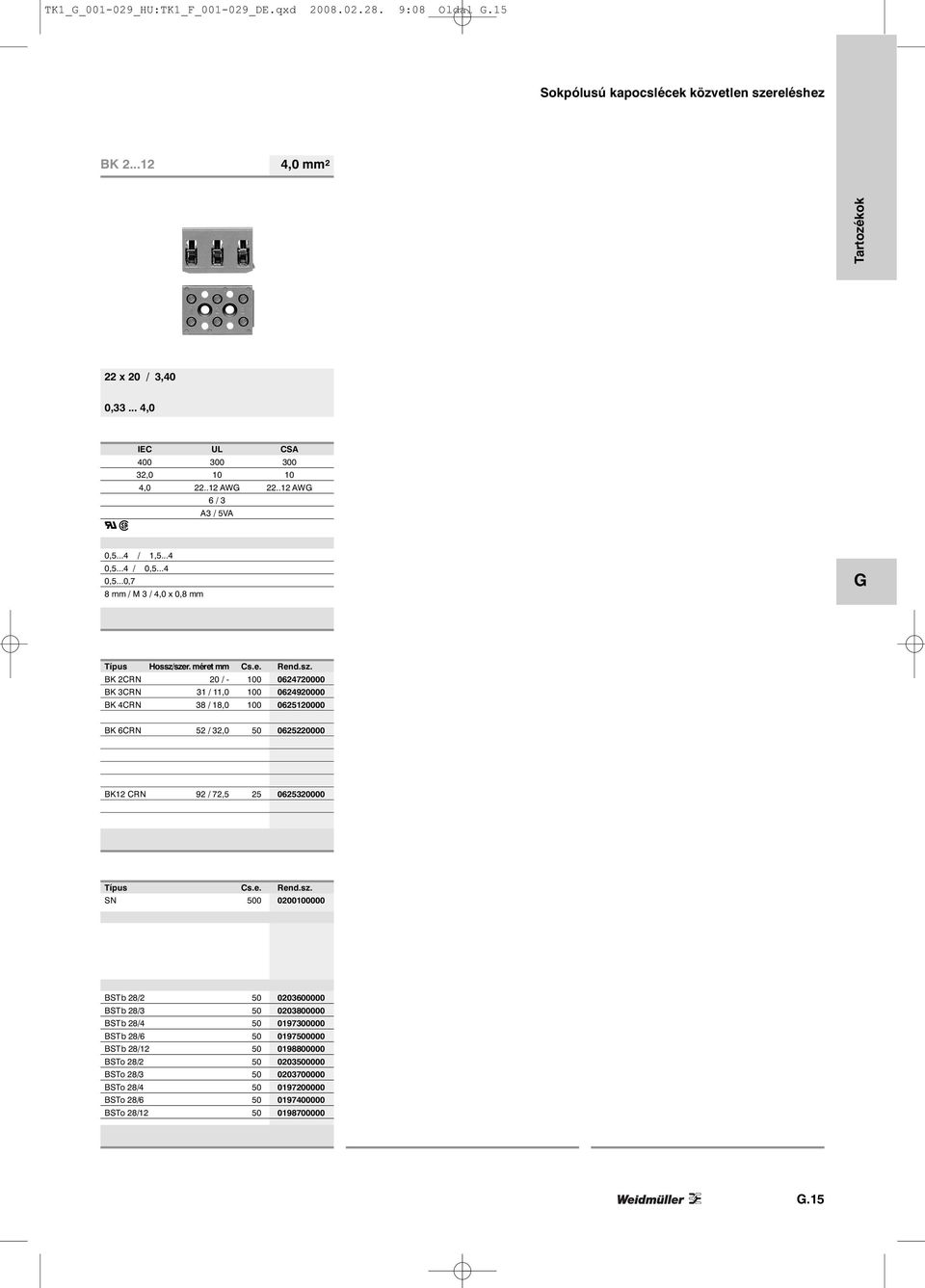

15 TK _HU:TK1_F_ _DE.qxd :08 Oldal.15 Sokpólusú kapocslécek közvetlen szereléshez BK ,0 mm 2 22 x 20 / 3,40 0, ,0 a r IEC UL CSA , , AW AW 6 / 3 A3 / 5VA 0,5...4 / 1, ,5...4 / 0, ,5...0,7 8 mm / M 3 / 4,0 x 0,8 mm Típus Hossz/szer. méret mm Cs.e. Rend.sz. BK 2CRN 20 / BK 3CRN 31 / 11, BK 4CRN 38 / 18, BK 6CRN 52 / 32, BK12 CRN 92 / 72, Típus Cs.e. Rend.sz. SN BSTb 28/ BSTb 28/ BSTb 28/ BSTb 28/ BSTb 28/ BSTo 28/ BSTo 28/ BSTo 28/ BSTo 28/ BSTo 28/

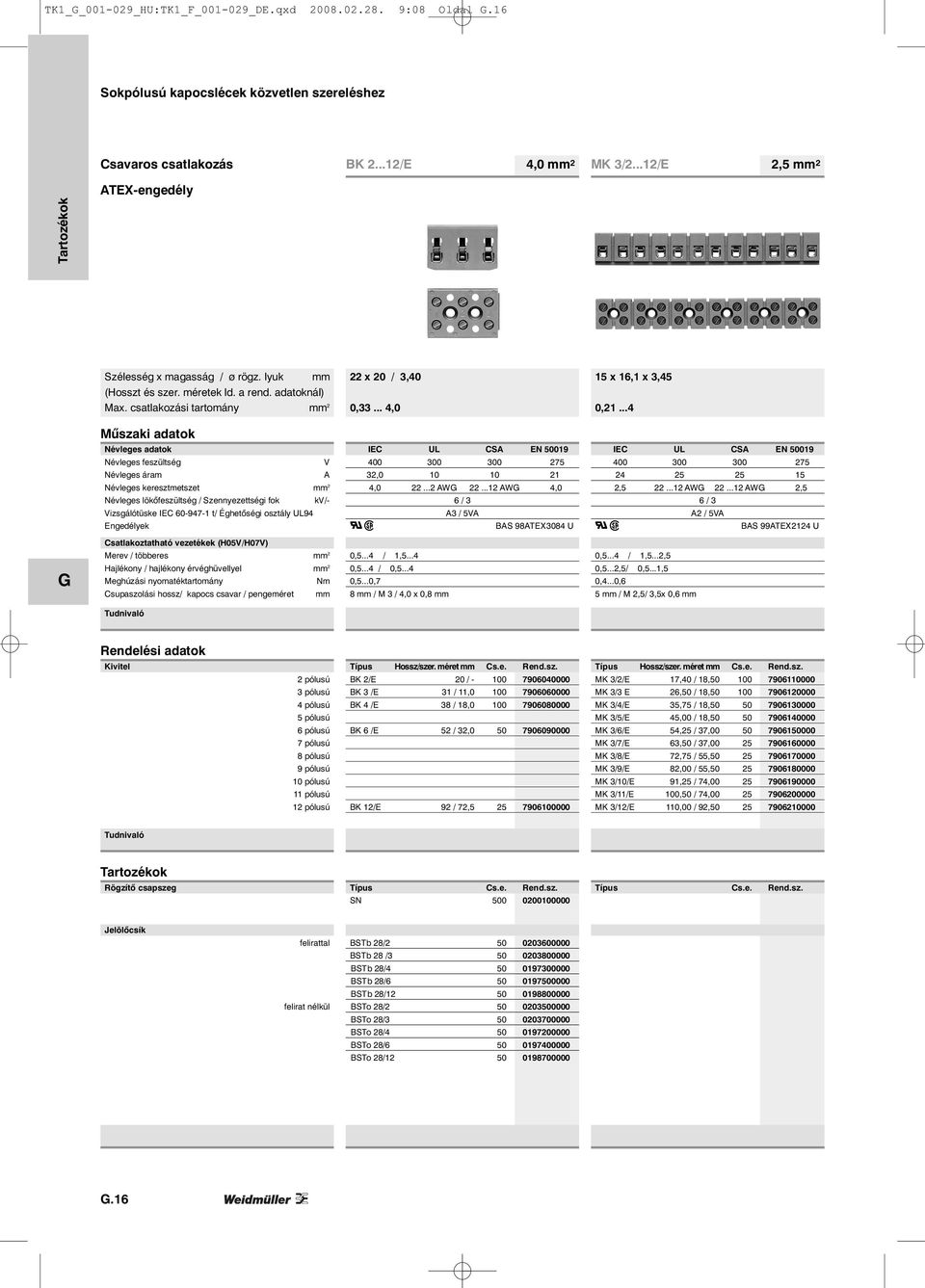

16 TK _HU:TK1_F_ _DE.qxd :08 Oldal.16 Sokpólusú kapocslécek közvetlen szereléshez Csavaros csatlakozás ATEX-engedély BK /E 4,0 mm 2 MK 3/2...12/E 2,5 mm 2 Szélesség x magasság / ø rögz. lyuk mm 22 x 20 / 3,40 15 x 16,1 x 3,45 (Hosszt és szer. méretek ld. a rend. adatoknál) Max. csatlakozási tartomány mm 2 0, ,0 0, Műszaki adatok Névleges adatok IEC UL CSA EN IEC UL CSA EN Névleges feszültség V Névleges áram A 32, Névleges keresztmetszet mm 2 4, AW AW 4,0 2, AW AW 2,5 Névleges lökőfeszültség / Szennyezettségi fok kv/- 6 / 3 6 / 3 Vizsgálótüske IEC t/ Éghetőségi osztály UL94 Engedélyek a r A3 / 5VA BAS 98ATEX3084 U a r A2 / 5VA BAS 99ATEX2124 U Csatlakoztatható vezetékek (H05V/H07V) Merev / többeres mm 2 0,5...4 / 1, ,5...4 / 1,5...2,5 Hajlékony / hajlékony érvéghüvellyel mm 2 Meghúzási nyomatéktartomány Nm Csupaszolási hossz/ kapocs csavar / pengeméret mm 0,5...4 / 0, ,5...0,7 8 mm / M 3 / 4,0 x 0,8 mm 0,5...2,5/ 0,5...1,5 0,4...0,6 5 mm / M 2,5/ 3,5x 0,6 mm Tudnivaló Kivitel Típus Hossz/szer. méret mm Cs.e. Rend.sz. Típus Hossz/szer. méret mm Cs.e. Rend.sz. 2 pólusú BK 2/E 20 / MK 3/2/E 17,40 / 18, pólusú BK 3 /E 31 / 11, MK 3/3 E 26,50 / 18, pólusú BK 4 /E 38 / 18, MK 3/4/E 35,75 / 18, pólusú MK 3/5/E 45,00 / 18, pólusú BK 6 /E 52 / 32, MK 3/6/E 54,25 / 37, pólusú MK 3/7/E 63,50 / 37, pólusú MK 3/8/E 72,75 / 55, pólusú MK 3/9/E 82,00 / 55, pólusú MK 3/10/E 91,25 / 74, pólusú MK 3/11/E 100,50 / 74, pólusú BK 12/E 92 / 72, MK 3/12/E 110,00 / 92, Tudnivaló Rögzítő csapszeg Típus Cs.e. Rend.sz. Típus Cs.e. Rend.sz. SN Jelölőcsík felirattal BSTb 28/ BSTb 28 / BSTb 28/ BSTb 28/ BSTb 28/ felirat nélkül BSTo 28/ BSTo 28/ BSTo 28/ BSTo 28/ BSTo 28/

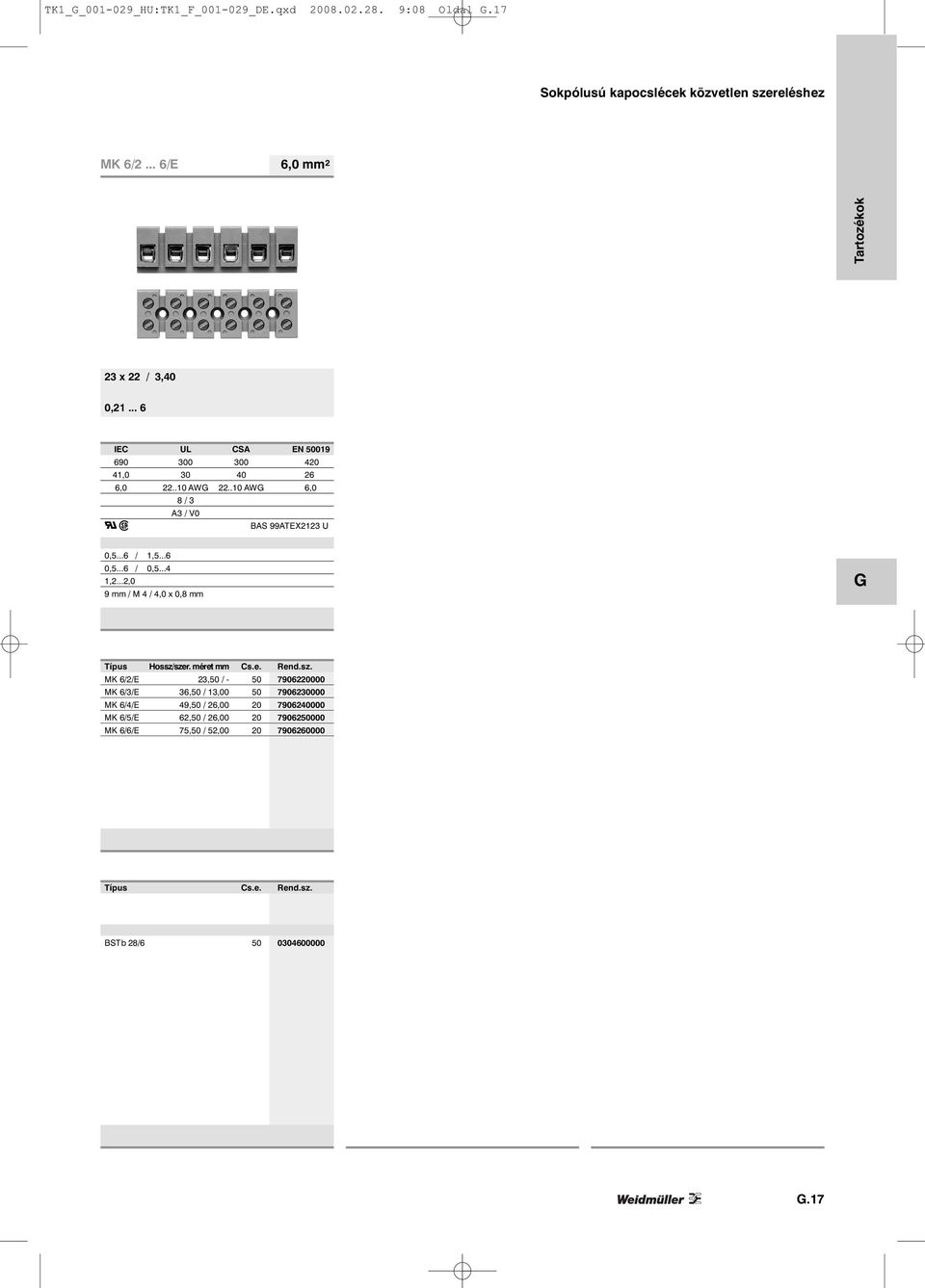

17 TK _HU:TK1_F_ _DE.qxd :08 Oldal.17 Sokpólusú kapocslécek közvetlen szereléshez MK 6/2... 6/E 6,0 mm 2 23 x 22 / 3,40 0, IEC UL CSA EN , , AW AW 6,0 8 / 3 A3 / V0 a r BAS 99ATEX2123 U 0,5...6 / 1, ,5...6 / 0, ,2...2,0 9 mm / M 4 / 4,0 x 0,8 mm Típus Hossz/szer. méret mm Cs.e. Rend.sz. MK 6/2/E 23,50 / MK 6/3/E 36,50 / 13, MK 6/4/E 49,50 / 26, MK 6/5/E 62,50 / 26, MK 6/6/E 75,50 / 52, Típus Cs.e. Rend.sz. BSTb 28/

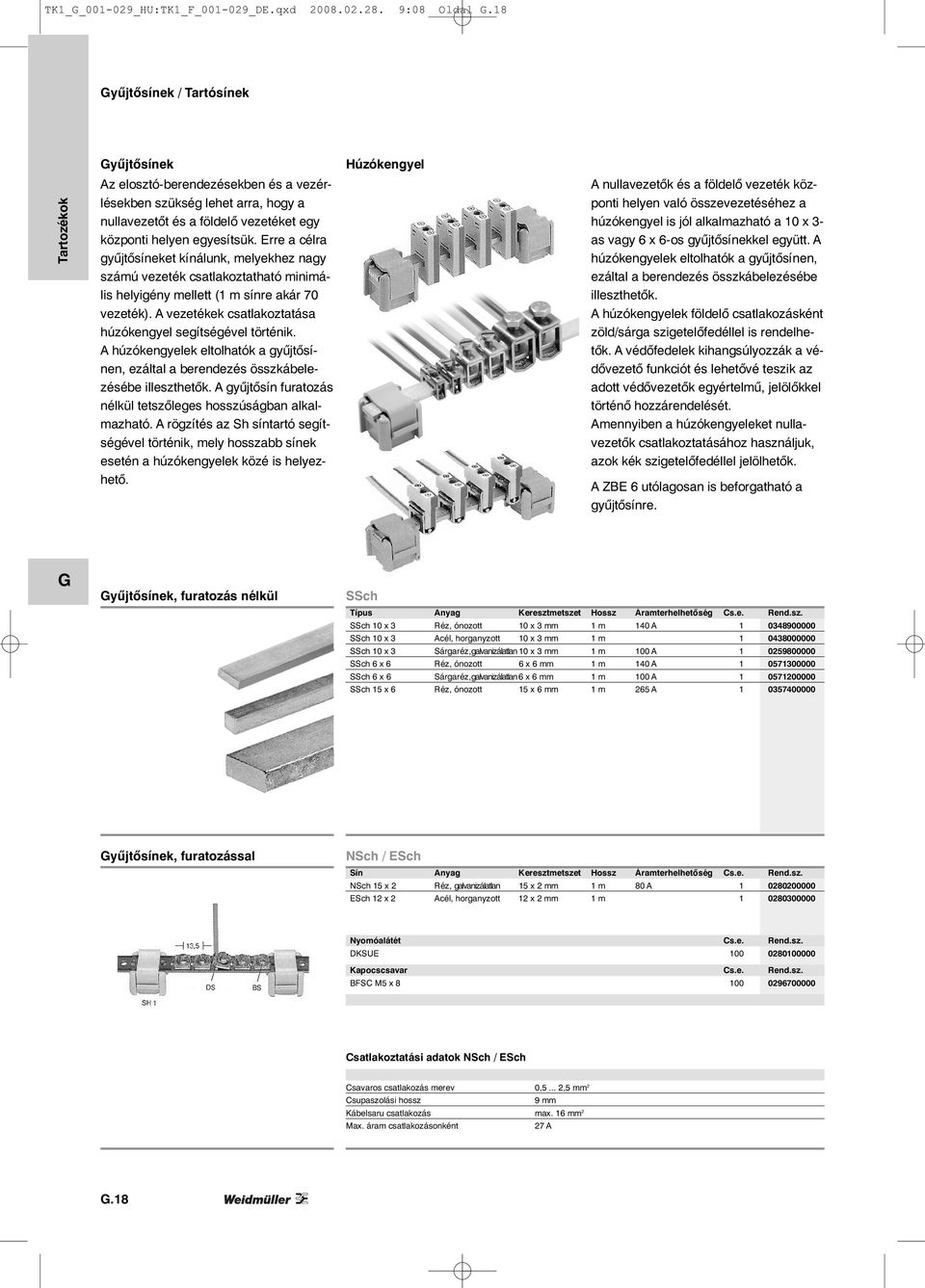

18 TK _HU:TK1_F_ _DE.qxd :08 Oldal.18 yűjtősínek / Tartósínek yűjtősínek Az elosztó-berendezésekben és a vezérlésekben szükség lehet arra, hogy a nullavezetőt és a földelő vezetéket egy központi helyen egyesítsük. Erre a célra gyűjtősíneket kínálunk, melyekhez nagy számú vezeték csatlakoztatható minimális helyigény mellett (1 m sínre akár 70 vezeték). A vezetékek csatlakoztatása húzókengyel segítségével történik. A húzókengyelek eltolhatók a gyűjtősínen, ezáltal a berendezés összkábelezésébe illeszthetők. A gyűjtősín furatozás nélkül tetszőleges hosszúságban alkalmazható. A rögzítés az Sh síntartó segítségével történik, mely hosszabb sínek esetén a húzókengyelek közé is helyezhető. Húzókengyel A nullavezetők és a földelő vezeték központi helyen való összevezetéséhez a húzókengyel is jól alkalmazható a 10 x 3- as vagy 6 x 6-os gyűjtősínekkel együtt. A húzókengyelek eltolhatók a gyűjtősínen, ezáltal a berendezés összkábelezésébe illeszthetők. A húzókengyelek földelő csatlakozásként zöld/sárga szigetelőfedéllel is rendelhetők. A védőfedelek kihangsúlyozzák a védővezető funkciót és lehetővé teszik az adott védővezetők egyértelmű, jelölőkkel történő hozzárendelését. Amennyiben a húzókengyeleket nullavezetők csatlakoztatásához használjuk, azok kék szigetelőfedéllel jelölhetők. A ZBE 6 utólagosan is beforgatható a gyűjtősínre. yűjtősínek, furatozás nélkül SSch Típus Anyag Keresztmetszet Hossz Áramterhelhetőség Cs.e. Rend.sz. SSch 10 x 3 Réz, ónozott 10 x 3 mm 1 m 140 A SSch 10 x 3 Acél, horganyzott 10 x 3 mm 1 m SSch 10 x 3 Sárgaréz,galvanizálatlan10 x 3 mm 1 m 100 A SSch 6 x 6 Réz, ónozott 6 x 6 mm 1 m 140 A SSch 6 x 6 Sárgaréz,galvanizálatlan 6 x 6 mm 1 m 100 A SSch 15 x 6 Réz, ónozott 15 x 6 mm 1 m 265 A yűjtősínek, furatozással NSch / ESch Sín Anyag Keresztmetszet Hossz Áramterhelhetőség Cs.e. Rend.sz. NSch 15 x 2 Réz, galvanizálatlan 15 x 2 mm 1 m 80 A ESch 12 x 2 Acél, horganyzott 12 x 2 mm 1 m Nyomóalátét Cs.e. Rend.sz. DKSUE Kapocscsavar Cs.e. Rend.sz. BFSC M5 x Csatlakoztatási adatok NSch / ESch Csavaros csatlakozás merev 0,5... 2,5 mm 2 Csupaszolási hossz 9 mm Kábelsaru csatlakozás max. 16 mm 2 Max. áram csatlakozásonként 27 A.18

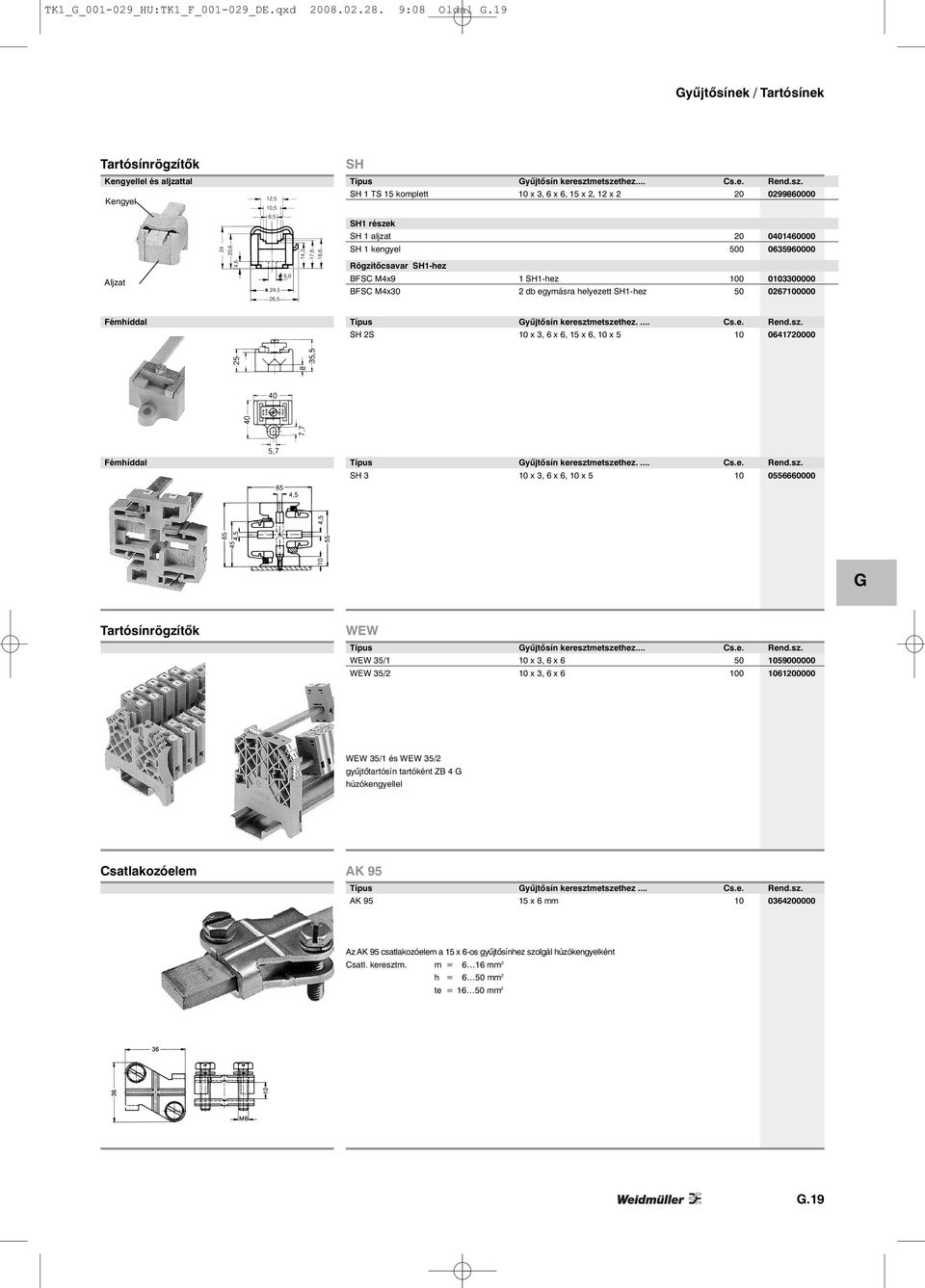

19 TK _HU:TK1_F_ _DE.qxd :08 Oldal.19 yűjtősínek / Tartósínek Tartósínrögzítők Kengyellel és aljzattal Kengyel SH Típus yűjtősín keresztmetszethez... Cs.e. Rend.sz. SH 1 TS 15 komplett 10 x 3, 6 x 6, 15 x 2, 12 x SH1 részek SH 1 aljzat SH 1 kengyel Aljzat Rögzítőcsavar SH1-hez BFSC M4x9 1 SH1-hez BFSC M4x30 2 db egymásra helyezett SH1-hez Fémhíddal Típus yűjtősín keresztmetszethez.... Cs.e. Rend.sz. SH 2S 10 x 3, 6 x 6, 15 x 6, 10 x Fémhíddal Típus yűjtősín keresztmetszethez.... Cs.e. Rend.sz. SH 3 10 x 3, 6 x 6, 10 x Tartósínrögzítők WEW Típus yűjtősín keresztmetszethez... Cs.e. Rend.sz. WEW 35/1 10 x 3, 6 x WEW 35/2 10 x 3, 6 x WEW 35/1 és WEW 35/2 gyűjtőtartósín tartóként ZB 4 húzókengyellel Csatlakozóelem AK 95 Típus yűjtősín keresztmetszethez... Cs.e. Rend.sz. AK x 6 mm Az AK 95 csatlakozóelem a 15 x 6-os gyűjtősínhez szolgál húzókengyelként Csatl. keresztm. m = 6 16 mm 2 h = 6 50 mm 2 te = mm 2.19

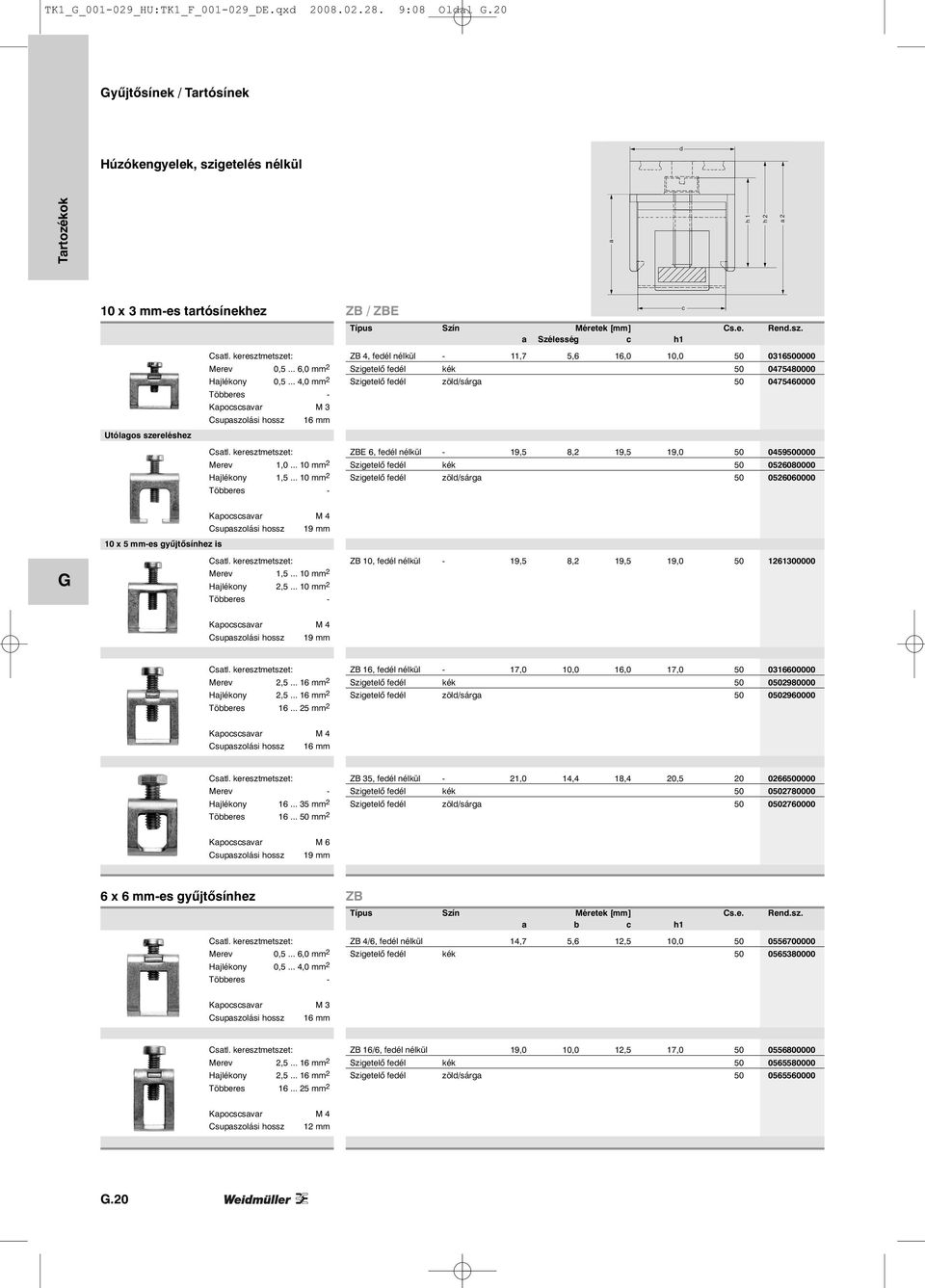

20 TK _HU:TK1_F_ _DE.qxd :08 Oldal.20 yűjtősínek / Tartósínek Húzókengyelek, szigetelés nélkül 10 x 3 mm-es tartósínekhez Csatl. keresztmetszet: Merev 0,5... 6,0 mm 2 Hajlékony 0,5... 4,0 mm 2 Többeres - Kapocscsavar M 3 Csupaszolási hossz 16 mm ZB / ZBE Típus Szín Méretek [mm] Cs.e. Rend.sz. a Szélesség c h1 ZB 4, fedél nélkül - 11,7 5,6 16,0 10, Szigetelő fedél kék Szigetelő fedél zöld/sárga Utólagos szereléshez Csatl. keresztmetszet: Merev 1, mm 2 Hajlékony 1, mm 2 Többeres - ZBE 6, fedél nélkül - 19,5 8,2 19,5 19, Szigetelő fedél kék Szigetelő fedél zöld/sárga Kapocscsavar M 4 Csupaszolási hossz 19 mm 10 x 5 mm-es gyűjtősínhez is Csatl. keresztmetszet: Merev 1, mm 2 Hajlékony 2, mm 2 Többeres - ZB 10, fedél nélkül - 19,5 8,2 19,5 19, Kapocscsavar M 4 Csupaszolási hossz 19 mm Csatl. keresztmetszet: Merev 2, mm 2 Hajlékony 2, mm 2 Többeres mm 2 ZB 16, fedél nélkül - 17,0 10,0 16,0 17, Szigetelő fedél kék Szigetelő fedél zöld/sárga Kapocscsavar M 4 Csupaszolási hossz 16 mm Csatl. keresztmetszet: Merev - Hajlékony mm 2 Többeres mm 2 ZB 35, fedél nélkül - 21,0 14,4 18,4 20, Szigetelő fedél kék Szigetelő fedél zöld/sárga Kapocscsavar M 6 Csupaszolási hossz 19 mm 6 x 6 mm-es gyűjtősínhez Csatl. keresztmetszet: Merev 0,5... 6,0 mm 2 Hajlékony 0,5... 4,0 mm 2 Többeres - ZB Típus Szín Méretek [mm] Cs.e. Rend.sz. a b c h1 ZB 4/6, fedél nélkül 14,7 5,6 12,5 10, Szigetelő fedél kék Kapocscsavar M 3 Csupaszolási hossz 16 mm Csatl. keresztmetszet: Merev 2, mm 2 Hajlékony 2, mm 2 Többeres mm 2 ZB 16/6, fedél nélkül 19,0 10,0 12,5 17, Szigetelő fedél kék Szigetelő fedél zöld/sárga Kapocscsavar M 4 Csupaszolási hossz 12 mm.20

21 TK _HU:TK1_F_ _DE.qxd :08 Oldal.21 yűjtősínek / Tartósínek Húzókengyelek, szigetelés nélkül 10 x 3 mm-es gyűjtősínhez Csatl. keresztmetszet: Merev 0,5... 6,0 mm 2 Hajlékony 0,5... 4,0 mm 2 Többeres - Kapocscsavar M 3 Csupaszolási hossz 16 mm ZB / ZBE / ZF Típus Szín Méretek [mm] Cs.e. Rend.sz. a2 Szélesség d h2 ZB 4 N/E zöld/sárga 27,0 7,6 19,7 15, ZB 4 BL kék 27,0 7,6 19,7 15, ZB 4 SW fekete 27,0 7,6 19,7 15, ZB 4K N/E zöld/sárga 18,5 6,0 19,0 13, ZB 4K BL kék 18,5 6,0 19,0 13, Utólagos szereléshez Csatl. keresztmetszet: Merev 1, mm 2 Hajlékony 1, mm 2 Többeres - ZBE 6K N/E zöld/sárga 27,0 8,0 22,5 23, ZBE 6K BL kék 27,0 8,0 22,5 23, ZBE 6K SW fekete 27,0 8,0 22,5 23, Kapocscsavar M 4 Csupaszolási hossz 19 mm Csatl. keresztmetszet: Merev 2, mm 2 Hajlékony 2, mm 2 Többeres mm 2 ZB 16K N/E zöld/sárga 24,0 10,0 19,2 20, ZB 16K BL kék 24,0 10,0 19,2 20, ZB 16K SW fekete 24,0 10,0 19,2 20, Kapocscsavar M 4 Csupaszolási hossz 16 mm Csatl. keresztmetszet: Merev - Hajlékony mm 2 Többeres mm 2 ZB 35K N/E zöld/sárga 25,0 14,4 32,0 20, ZB 35K BL kék 25,0 14,4 32,0 20, ZB 35K SW fekete 25,0 14,4 32,0 20, Kapocscsavar M 6 Csupaszolási hossz 19 mm Húzórugós kötés Csatl. keresztmetszet: Merev 0,5... 4,0 mm 2 Hajlékony 0,5... 2,5 mm 2 Többeres - ZF 4 S bézs 22,0 6,1 24, ZF 4 S BL kék 22,0 6,1 24, ZF 4 S N/E zöld/sárga 22,0 6,1 24, Csupaszolási hossz 10 mm 6 x 6 mm-es gyűjtősínhez Csatl. keresztmetszet: Merev 0,5... 6,0 mm 2 Hajlékony 0,5... 4,0 mm 2 Többeres - ZB Típus Szín Méretek [mm] Cs.e. Rend.sz. a2 b d h2 ZB 4/6K N/E zöld/sárga 21,2 6,0 25,0 14, ZB 4/6K BL kék 21,2 6,0 25,0 14, Kapocscsavar M 3 Csupaszolási hossz 16 mm Csatl. keresztmetszet: Merev 2, mm 2 Hajlékony 2, mm 2 Többeres mm 2 ZB 16/6K N/E zöld/sárga 26,0 9,7 25,0 20, ZB 16/6K BL kék 26,0 9,7 25,0 20, Kapocscsavar M 4 Csupaszolási hossz 12 mm.21

22 TK _HU:TK1_F_ _DE.qxd :08 Oldal.22 Áttekintés yűjtősínek / Tartósínek Tartósínrendszerek Az aktív és passzív alkatrészek valamint az intelligens modulok szerelése tartósínre történik. Ez a módszer évek óta megállja a helyét. A villamos szerelés minden esetre csak bizonyos - sokszor láthatatlan - anyagok használatával ér véget. Ebben a fejezetben a felhasználó különböző tartósíneket és profilsíneket talál az alkatrészek szereléséhez, valamint végbakokat a rögzítéshez, illetve az alkatrészek szigeteléséhez. A Weidmüller olyan alkatrészeket kínál, melyek tökéletesen illeszkednek egymáshoz. A tartósínek a különböző alkalmazási területeknek megfelelően acélból, nemesacélból, alumíniumból, rézből vagy műanyagból készülnek. Nemesacél A nemesacél azon acélfajták gyűjtőneve, melyeket különleges eljárással olvasztanak, és magas tisztasági fokkal rendelkeznek. A nemesacélok fokozott korrózióvédelemmel rendelkeznek. A Weidmüller nemesacél tartósínek a következőkből tevődnek össze: nemesacél X5 CrNi (krómarány ~18 %, nikkelarány ~10 %). Alumínium Az alumínium a réz után a második legjobb vezetőképességgel rendelkezik. Nagy előnye az alacsony súlya. Az alumínium gyorsan oxidálódik a levegőn, a passziválódásnak köszönhetően kiváló korrózióvédelem alakul ki. Acél Az EU-irányelveknek megfelelően a Weidmüller korán elkezdte a ROHS-konform felületek fejlesztését. Ezek a fejlesztések most térülnek meg igazán, mivel cégünk egyfelöl korán megfelel a törvényeknek, másfelől vevőinek magas színvonalú Weidmüller-minőséget nyújt. Az eddig ismert úgynevezett sárga-kromát-felületű tartósíneket ezentúl új WIN-Q felülettel rendelkező tartósínek váltják fel. A Weidmüller-minőség magas színvonalú felületvédelmet és kiváló elektronikus tulajdonságokat biztosít. A tartósínek földelő-gyűjtősínként is alkalmazhatók. A W-, Z-, I-, P-, SAK és AKZ-sorozat PE-kapcsai megfelelnek az IEC ben előírt követelményeknek. A VDE 0100 szabvány 540. részének megfelelően 10 mm 2 - nél nagyobb vezetékkeresztmetszet esetén a földelő és a nullavezető PEN rövidítésű vezetőként egyesíthető. A tartósín PEN gyűjtősínként való alkalmazása esetén az alábbi követelményeknek kell megfelelni: csak E-Cu vagy alumínium profil alkalmazható a rövidzárlati áramokat és a termikus méretezési áramokat figyelembe kell venni, a védőszigetelés óvintézkedés keretében a tartósíneket szigetelni kell. Réz A réz nehézfém, és minden alkalmazott anyag közül a legjobb vezetőképességgel rendelkezik. A réz puha fém, ezért a Weidmüller tartósínek 2,3 mm vastagok. Műanyag A műanyag tartósínek esetén két dolog meghatározó: a szigetelő tulajdonságok és az alacsony súly. Ezekből a tulajdonságokból adódnak a speciális alkalmazási területek, ahol pl. légrés és kúszóáram a standard tartósínekkel nem megoldható..22

23 TK _HU:TK1_F_ _DE.qxd :09 Oldal.23 Áttekintés yűjtősínek / Tartósínek Minden furatozás nélküli tartósínt el lehet látni rögzítőfuratokkal (méretek h és l2 megadni). Lehetséges átmérők 3,5 / 4,5 / 5,5 / 7 mm. Minden furatozás nélküli acélsín szállítható hegesztett acélcsapokkal is (a kívánt csapméretet meg kell adni). I 1 35 TS 15 U h TS 32 Y I 1 I 2 35 h I 2 TS 35 TS 32 a a Bolzen M 5x8 M 6x12 TS 35 W TS 15 a Bolzen Bolzen M 5x8 M 6x12 M 5x6.23

24 TK _HU:TK1_F_ _DE.qxd :09 Oldal.24 yűjtősínek / Tartósínek Tartósín TS 15 U TS 15 x 5 furat nélkül Alumínium Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 15x5 2M/AL/BK 16 mm 2 1 mm 2 m 10 m (max. engedélyesezett névleges áram PEN funkciónál = 76 A) Horganyzott és passzivált acél TS 15x5 2M/ST/ZN 10 mm 2 1 mm 2 m 2 m TS 15x5 1M/ST/ZN 10 mm 2 1 mm 1 m 10 m hosszúkás furattal Alumínium Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 15x5/LL 2M/AL/BK 16 mm 2 1 mm 2 m 2 m (max. engedélyesezett névleges áram PEN funkciónál= 76 A) Horganyzott és passzivált acél TS 15x5/LL 2M/ST/ZN 10 mm 2 1 mm 2 m 2 m TS 15x5/LL 1M/ST/ZN 10 mm 2 1 mm 1 m 10 m TartósínTS 32 Y TS 32 x 15 furat nélkül Aluminium Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 32X15 2M/AL/BK 70 mm 2 1,5 mm 2 m 2 m (max. engedélyesezett névleges áram PEN funkciónál= 192 A) Horganyzott és passzivált acél TS 32X15 2M/ST/ZN 35 mm 2 1,5 mm 2 m 2 m TS 32X15 1M/ST/ZN 35 mm 2 1,5 mm 1 m 10 m Réz TS 32X16.2 2M/CU/BK 120 mm 2 2,1 mm 2 m 2 m (max. engedélyesezett névleges áram PEN funkciónál= 269 A) Nemesacél TS 32X15 2M/CRN 35 mm 2 1,5 mm 2 m 2 m hosszúkás furattal Horganyzott és passzivált acél Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 32X15/LL 2M/ST/ZN 35 mm 2 1,5 mm 2 m 2 m TS 32X15/LL 1M/ST/ZN 35 mm 2 1,5 mm 1 m 10 m

25 TK _HU:TK1_F_ _DE.qxd :09 Oldal.25 yűjtősínek / Tartósínek Tartósín TS 35 W TS 35 x 7.5 furat nélkül Aluminium Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 35X7.5 2M/AL/BK 35 mm 2 1 mm 2 m 2 m (max. engedélyesezett névleges áram PEN funkciónál= 125 A) Horganyzott és passzivált acél TS 35X7.5 2M/ST/ZN 16 mm 2 1 mm 2 m 2 m Nemesacél TS 35X7.5 2M/CRN 16 mm 2 1 mm 2 m 2 m hosszúkás furattal Horganyzott és passzivált acél Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 35X7.5/LL 2M/ST/ZN 16 mm 2 1 mm 2 m 2 m TS 35 x 15 furat nélkül Réz Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 35X15/2.3 2M/CU/BK 150 mm 2 2,3 mm 2 m 2 m (max. engedélyesezett névleges áram PEN funkciónál= 309 A) Horganyzott és passzivált acél TS 35X15/2.3 2M/ST/ZN 50 mm 2 2,3 mm 2 m 2 m Aluminium TS 35X15/2.3 2M/AL/BK 70 mm 2 2,3 mm 2 m 2 m (max. engedélyesezett névleges áram PEN funkciónál= 192 A) furat nélkül Horganyzott és passzivált acél Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 35X15 2M/ST/ZN 25 mm 2 1,5 mm 2 m 2 m hosszúkás furattal Horganyzott és passzivált acél Rövidzárlati szilárdság Anyagvastagság Hossz Cs.e. Rend.sz. TS 35X15/LL 2M/ST/ZN 25 mm 2 1,5 mm 2 m 2 m TSK 35 x 15 furat nélkül Műanyag PVC RAL 7035 Hossz Cs.e. Rend.sz. TSK 35X15 2M PVC/R 2 m 2 m

26 TK _HU:TK1_F_ _DE.qxd :09 Oldal.26 yűjtősínek / Tartósínek Végbakok TS 15 tartósínhez Polyamid 66, csavarozható Szín Meghúzási nyom.cs.e. Rend.sz. EWK AKA 2.5 bézs 0,4 Nm EW 15 bézs 0,4 Nm Polyamid üvegszállal, csavarozható EW 15/2 sötétbézs 0,4 Nm EW 15 Polyamid 66, felpattintható, csavar nélküli kivitel ZEW 15 bézs EW 15/2 ZEW 15 TS 32 tartósínhez Polyamid 66, csavarozható Szín Meghúzási nyom.cs.e. Rend.sz. EWK 2 bézs 1,2 Nm EWK 1 TS 32 M4X18 bézs 1,2 Nm EWK 1 ALT bézs 0,6 Nm Polyamid üvegszállal, csavarozható WEW 32/1 sötétbézs 0,5 Nm EWK 1 EWK 1 ALT EWK 2 TS 35 tartósínhez Polyamid 66, csavarozható Szín Meghúzási nyomcs.e. Rend.sz. EW 35 R szürke 0,5 Nm EW 35 bézs 0,5 Nm Polyamid üvegszállal, csavarozható WEW 35/1 sötétbézs 1,2 Nm WEW-35/2 sötétbézs 0,5 Nm Polyamid 66, felpattintható, csavar nélküli kivitel ZEW (6 mm) bézs ZEW 35/2 (8 mm) bézs EW 35 WEW 35/1 WEW 35/2 ZEW 35/2.26

27 TK _HU:TK1_F_ _DE.qxd :09 Oldal.27 yűjtősínek / Tartósínek Tartósínrögzítők / Szerelőlábak Tartósínrögzítők Menet Cs.e. Rend.sz. TSTW 5/M5 M TSTW 5/M5 horganyzott M TSTW 6/M6 M TSTW D 4.3 furat ø 4,3 mm A TSTW típusú tartósínrögzítők a tartósínek 35 o -os szög alatti szöget bezáró rögzítésére szolgálnak. TSTW 6/M6 TSTW D 4.3 TST 2/M5 M TST 2/M6 M A TST tartósínrögzítők a tartósínek keretbe történő, vagy a nyílás feletti elhelyezésére szolgál. Rögzítőcsavarok TST FKSC M5x8 Ø FKSC M6x8 Ø FKSC M6x12 Ø A tartósínrögzítők számára a Weidmüller hatszögletű és speciálisan alacsony fejű rögzítőcsavarokat kínál annak érdekében, hogy a csavarok fölé is lehessen kapcsokat szerelni. Szerelőlábak Szerelőláb, acél TS 35-höz Menet Cs.e. Rend.sz. FM 4 M FM 5 M FM 6 M FM 4.2 Furat ø 4,2 mm Szerelőláb, PA narancssárga TS 35-höz MOFU 35/LO/1 furatokkal MOFU Vándoranya TS 32-höz Szín MB M3/M5 M3 és M5 krémszín MB M5/M3 M5 és M3 fekete MB M6/M4 M6 és M4 szürke A TS 32 tartósínhez való vándoranya minden esetben 2 menetfurattal van ellátva M 3 + M 5 / M 6 + M 4 / M 5 + M 3 csavarokhoz. Olyan elemek rögzítésére szolgál, melyek nem reteszelhetők közvetlenül a TS 32-re, kisebb kalapsínek TS 15 felvételéhez így a kicsi sorkapcsok először TS 15-re szerelhetők majd a sín a kapcsokkal együtt vándoranya segítségével TS 32-re rögzíthető..27

28 TK _HU:TK1_F_ _DE.qxd :09 Oldal.28 yűjtősínek / Tartósínek RailMate tartósínre szerelhető csatlakozórendszer TS 35 x 7,5 és TS 35 x 15 tartósínekhez A szerelőszekrényen belül költségtakarékossági okokból gyakran lemondanak a drága alumíniumöntvény-házról. Helyette az IP-20-megoldásként szolgáló RailMate jut szerephez. A tartósínszerelő-rendszer lehetővé teszi mind a nehézcsatlakozók, mind a moduláris ConCept dugós csatlakozó rendszer tartósínre való felszerelését. A szerelés nem igényel szerszámot egyszerűen a komponens bepattintásával történik. Nagy felületen állnak rendelkezésre jelölési lehetőségek a betétfelvevő alsó részén és a kereteken, melyek lehetővé teszik az eszközök jól átlátható jelölését. A szerelőszekrényben a RailMate-tel a felhasználók minimális területen maximumot érnek el az elektronikus csatlakozások terén..28

29 TK _HU:TK1_F_ _DE.qxd :09 Oldal.29 yűjtősínek / Tartósínek Tartósínre szerelhető csatlakozórendszer RailMate 2 betétfelvevő-alsórész Alaplap csúszkával Betétfelvevőkeret 3, 4, 6 és 8-as szerkezeti mérethez Lamella (átállítható 3, 4, 6 és 8-as méretre) - alkotóelemek Típus betéthez szerk. méret Cs.e. Rend.sz. Betétfelvevőkeret HDC RailMate HB6 Top HDC RailMate HB10 Top HDC RailMate HB16 Top HDC RailMate HB24 Top szettek Típus betétekhez szerk. méret Cs.e. Rend.sz. HDC RailMate HB6 Set HDC RailMate HB10 Set HDC RailMate HB16 Set HDC RailMate HB24 Set Alaplap, lamella és 2 betétfelvevő alsórész HDC RailMate Basis 3, 4, 6, Minden szett a következőkből áll: :1 alaplap 1 csúszka 2 betétfelvevő-alsórész 1 betétfelvevő-keret Műszaki adatok Méretek Anyag PC Tulajdonságok foszfor- és halogénmentes Szín kavicsszürke (RAL 7032) Hőmérséklettartomány 40 C C Éghetőségi osztály V-0 UL 94 szerint Típus Cs.e. Rend.sz. Kódolószett HDC RailMate COS 50 csap és dugasz különböző kódvariáció Top Jelölőcímke lézernyomtatóhoz (1 lap = 264 címke) LM MT /8 ezüst 10 lap LM MT /8 fehér 10 lap LM MT /8 sárga 10 lap Jelölőcímke thermotransfer-nyomtatóhoz (1 tekercs = címke) THM MT30X 32/9 ezüst 1 tekercs LM MT /8 fehér 1 tekercs LM MT /8 sárga 1 tekercs Basis.29

30 TK _HU:TK1_F_ _DE.qxd :05 Oldal.30 Sorkapocsjelölők Sorkapocsjelölők A Weidmüller különböző jelölőivel a felhasználó szinte az öszszes jelölési feladatot meg tudja oldani minden kábelcsatlakozónál. Legyen szó többjegyű jelölésről, előre nyomott jelölőkről, vagy egyedi jelölésről, fehér vagy színes kivitelben, esetleg csoportos jelölésről - az átfogó termékprogram minden jelölési feladathoz egyszerű, jól áttekinthető, gyors megoldást kínál. W-sorozat A következő oldalakon található táblázat megmutatja, hogy melyik jelölő melyik sorkapocs-sorozathoz alkalmas. A kiválasztás során a raszterméret mérvadó. A WDU 2,5 sorkapocs például 5 mm-es rasztermérettel rendelkezik, a WS 12/5 12 mm hosszú és 5 mm a rasztermérete. Z-sorozat A Weidmüller-rendszerrel egész kapocstömböket lehet egyszerre jelölni (csíkban). Ha egy nagyobb raszterméretű kapcsot kell jelölni, például a a WDU 16-ot, egy kisebb jelölő (pl.: WS 12/5) is rápattintható. A jelölők nagyrészben kompatibilisek egymással. Előre feliratozott jelölőként a két klasszikus jelölő, a DEK és a WS áll rendelkezésre. Öntapadós kivitelben a MultiCard formátumú jelölőket kínáljuk. MultiCard SMark Laser-rel, PrintJet-tel, Plotter-rel vagy MC-Mobilo-val való jelöléshez. I-sorozat A jelölőkből mintákat a Weidmüller csatlakozásjelölési mintatasakban találnak. Rend.sz.: A felhasználási területek áttekinthetetlen számú lehetőségei, illetve a termékeket érő külső hatások - mint nedvesség, sugárzás, gázok, hőmérséklet - miatt a Weidmüller nem vállal azért felelősséget, hogy a termékek minden alkalmazáshoz megfelelnek. Speciális alkalmazásoknál a felhasználónak kell megvizsgálni a termékek alkalmasságát. Kérésre a Weidmüller tanácsadással készséggel áll a vevők rendelkezésére..30

31 TK _HU:TK1_F_ _DE.qxd :05 Oldal.31 Sorkapocsjelölők Kiválasztási táblázat Jelölés Kapocs szélesség DEK WS ZS SchT 7 SchT 9/4 AKE 2,5/AKZ 2, AKZ 1, AKZ 4.../AKB /5 - - x BZT ZVL 1,5 5, / DLA 2, /5 - x x x DLD 2, /5 - x x x DLI 2, /5 - x x x EW 15 9,5 5 12/5 - x x - x EW 15/ EW 35 8,5 5 8/ x EWK 8,5 5 8/ EWK 1 8,5 5 8/ x EWK 2 8,5 5 8/ IAK 1,5N 3L /5 2) 10/ x IDK 1,5N /5 2) 10/5 - x 3) IDK 1,5N/V /5 2) 10/ x IDU 1,5 N /5 2) 10/ x IDU 2.5N /6 1) 12/ IEK 1,5N /5 2) 10/ x IIK 1,5N /5 2) 10/ x IPE 1,5N /5 2) 10/ x IPE 2.5N /6 1) 12/ ITR 1,5N /5 2) 10/ x ITR 2.5N /6 1) 12/ MAK 2,5/VLI 1, /5 - x x x x WDK 1,5/R 3,5... 3,5 3, WDK 2, /5 - - x x WDK 2,5 800V 6 6 8/5 - - x x WDK 2,5/BLA R5.08 5,08 5 8/ x WDK 2,5/BLZ R5.08 5,08 5 8/ x WDK 2.5N / WDK 4N / WDL 2,5/ / x x WDT 1,5 6,5 6,5 8/ WDTR 2,5... 6,2 6 8/5 - - x WDU (WPE) 120/ / x x WDU (WPE) 35 N /5 - x x x x x WDU (WPE) 70/ / x x WDU (WPE) 70N 20,5 5 12/5 - x x x x x WDU 1,5 LD/BLA 5, /5 - x x x x x WDU 1,5/BLA 5, /5 - x x x x x WDU 1,5/BLZ R7,62 7, x WDU 1,5/BLZ/5,08 5, /5 - x x x x x WDU 1,5/BLZ/LD/5,08 5, /5 - x x x x x WDU 1,5/R 3,5... 3,5 3, WDU 1,5/R/BLA 5, /5 - x x x x x WDU 1,5/ZZ /5 - x x x x x WDU 10 SL /5 - x x x x x x - - x WDU /5 - x x x x x x - - x WDU 16 (/ZA) /5 - x x x x - - x - x WDU 16 N /5 - x x x x x WDU 2,5 F / x WDU 2,5 FF /5 - x - - x WDU 2,5 N (WDU 1,5) /5 - x x x x x WDU 2,5 TC /5 - x x - x x WDU 2, /5 - x x x x x x WDU 2,5/1,5/ZZ /5 - x x x x x WDU 2,5/BLZ R7,62 7, x WDU / WDU /5 - x x x x - - x - x WDU /6 - x x x x x x WDU 4N /6 - x x x x x WDU 50N 18,5 5 12/ WDU /8 - x x x x x x - - x WDU 95N / WDUL /6 - x x x x x x WEW 32/1 12,2 5 12/5 - x x x x x x WEW 35/1 12,2 5 12/5 - x x x x x x WEW 35/ /5 - x x x x - - x x WF ,6 6 15/ WF ,6 6 15/ WF / WF ,6 6 15/ WF ,6 6 15/ WFF /6, WFF /6, WFF /6, WFF / WFF /6, WMA /6 - x x x x x x WNT /5 - x x x x x WNT 16 N /5 - x x x x x WNT 2, /5 - x x x x x SchT 14/6 WTS 3/4 WB 5 / WAD 5 WB 8/ WAD 8 WAD 12 WAD 27 ZB 15 / ZB 30 BZT 1 BZT 2 EM 8/30 1) = WS 10/6 Middle; 2) = WS 10/5 Middle; 3) = SnapMark.31

32 TK _HU:TK1_F_ _DE.qxd :05 Oldal.32 Sorkapocsjelölők Kiválasztási táblázat Jelölés Kapocs szélesség DEK WS ZS SchT 7 SchT 9/4 WNT 35 N /5 - x x x x x WNT /6 - x x x x x WNT /5 - x x x x x WNT 70 N 20,5 5 12/5 - x x x x x WPE 1,5/R3,5 3,5 3,5 12/3, WPE 1,5/ZZ /5 - x x x x x WPE /5 - x x x x x WPE /6, WPE /5 - x x x x x WPE 16 N /5 - x x x x x WPE 2,5 N (WPE 1,5) /5 - x x x x x WPE 2, /5 - x x x x x WPE 2,5/1,5/ZR / WPE /5 - x x x x x WPE /6 - x x x x x WPE 4N / WPE 50N 18,5 8 12/6, WPE /5 - x x x x x WPE 95N/120N / WPO / x WSI / x x WSI 6/ /6, WTD 6/ / x x WTL / WTL 6/ / x x WTL 6/ / x x WTL 6/ / x x WTQ 6/ / x x WTR 2, / x x WTR / ZAP/TW ZIA 1,5/... 3,8 3, ZDK 1,5... 3,5 3,5 12/3, ZDK 2, /5 15/ x x ZDK 2, /5 10/ ZDK 4/S/ / x x ZDK 6/S/ x x ZDKPE 2, /5 10/ ZDL 2,5/ / x ZDLD 2, / x ZDT /5 10/ ZDTPE /5 10/ ZDTR 2, /5 15/ x x ZDU (ZPE) /5 15/5 - x x x x - ZDU (ZPE) 10/S /5 15/5 - x x x x - ZDU (ZPE) /5 15/5 - x - x x x x - ZDU (ZPE) 16/S /5 15/5 - x x x x - ZDU (ZPE) 2, /5 15/ x x x x - ZDU (ZPE) 2,5-2/ /5 15/ x x ZDU (ZPE) /5 15/ x x x x - ZDU (ZPE) /6 12/ x x x x - ZDU (ZPE) /6 12/ ZDU (ZPE) /8 15/ x x x x - ZDU (ZPE) /8 12/ ZDU ,5 3,5 12/3, x x - ZDUA (ZPEA) 2, /5 15/ x x ZDUA 2,5-2N /5 10/ ZDUB (ZPEB) 2,5-2/ /5 15/ x ZEI /5 15/ x x ZEI /6 12/ x x x x - ZEW 35/ x ZIA 1,5... 5,08 5 8/5 15/ x x ZMAK 2, /5 15/ x ZNT 10/S ZNT 16/S ZNT 2,5/S /5 10/ ZNT 4/S /6 12/ ZNT 6/S /6 12/ ZP 2, /5 10/ ZPE 16-2/1 AN /6 12/ ZPV 1,5 5, /5 15/5 - x x x x ZRV 1, /5 10/5 - x x x x ZSI 2, /5 15/ x x ZSI 2,5/ /5 15/ x x ZSI 6-2/FC /6 12/ ZT 2, /5 10/ ZTD /6, ZTL /6, ZTPE 2, /5 10/ ZTR 2, /5 15/ x x ZTR 2, /5 10/ PDL / PDU 2.5/ / SchT 14/6 WTS 3/4 WB 5 / WAD 5 WB 8/ WAD 8 WAD 12 WAD 27 ZB 15 / ZB 30 BZT 1 BZT 2 EM 8/30.32

33 TK _HU:TK1_F_ _DE.qxd :05 Oldal.33 Sorkapocsjelölők Kiválasztási táblázat Jelölés Kapocs szélesség DEK WS ZS SchT 7 SchT 9/4 PDU 6/ / PDU / PDK 2.5/ / PPE 2.5/ / PPE 6/ / PPE / PNT 2.5/ / PNT 6/ / PNT / PEI / AST 1-4/35 6, AST 5/35 6, DK DKT EK EK EK EK EK 4 6,5 6, EK 6/ KDKS KSKM KST NT RSF SAK SAK SAK 2.5 6, x SAK 2.5/ x SAK x SAK 4 6,5 6,5 - - x SAK x SAK 95/ x SAKC 10/ ,5 - - x SAKC 4/35 6,5 6,5 - - x SAK x SAKR 6,5 6,5 - - x SAKS x SAKT 8 6,5 - - x SAKD 2,5N x SAKA x SAKB x ASK x SAKK ,5 - - x SAKK , x SAKH , x SAKH , KMVF AKZ , AKZ 4 6, AKE 2.5 5, AKE 4 7 6, ADK AL 1 6,5 6, AKA SchT 14/6 WTS 3/4 WB 5 / WAD 5 WB 8/ WAD 8 WAD 12 WAD 27 ZB 15 / ZB 30 BZT 1 BZT 2 EM 8/30.33

34 TK _HU:TK1_F_ _DE.qxd :05 Oldal.34 Sorkapocsjelölők DEK-standardfelirat DEK nyomtatott kártya A Dekafix jelölő a Weidmüller termékprogramba tartozó kapcsok, csatlakozók, és elektronikai szerelési csoportok univerzális jelölője. A Dekafix-szel a standard feliratok legszélesebb kínálatához jut hozzá. A Dekafix rendszer elsősorban rövid számsorokhoz alkalmas, és egyedi feliratokkal is kapható. W FWZ sávos kiszerelés a gyors rögzítéshez használatra kész, nyomtatott jelzések széles választéka kiváló nyomtatási minőség MC-Laserrel 4 féle szélességben kapható vevőspecifikus nyomtatás üres FS Műszaki adatok Anyag Polyamid 66, halogénmentes Éghetőségi osztály UL 94 sz. V2 Hőmérséklettartomány 40 C C Nyomat fekete Rendelési tudnivalók Színek A nemzetközi színkódok, melyek nem találhatók jelen katalógusunkban, kérésre megrendelhetők! barna piros narancs sárga zöld kék lila szürke fehér Cs.e. 500 darab Raszter DEK 5 = 5 mm : DEK 6 = 6 mm : DEK 6,5 = 6,5 mm : DEK 8 = 8 mm felirat variációk FZ = vízszintes feliratok pl. DEK 5 FW 1-50 FS = függőleges feliratok pl DEK 5 FS FWZ = vízszintes karaktersorozatok pl. DEK 5 FWZ 1-10 FSZ = függöleges karaktersorozatok pl. DEK 5 FSZ W = vízszintes állandó karakter pl. DEK 5 W A S = függőleges állandó karakter pl. DEK 5 S 2 Karakterek száma vízszintes függőleges Dek 5 max. 3 karakter max. 3 karakter Dek 6 max. 3 karakter max. 3 karakter Dek 6,5 max. 4 karakter max. 3 karakter Dek 8 max. 5 karakter max. 3 karakter Egyedi feliratoknál meg kell adni a színt és a feliratot..34
