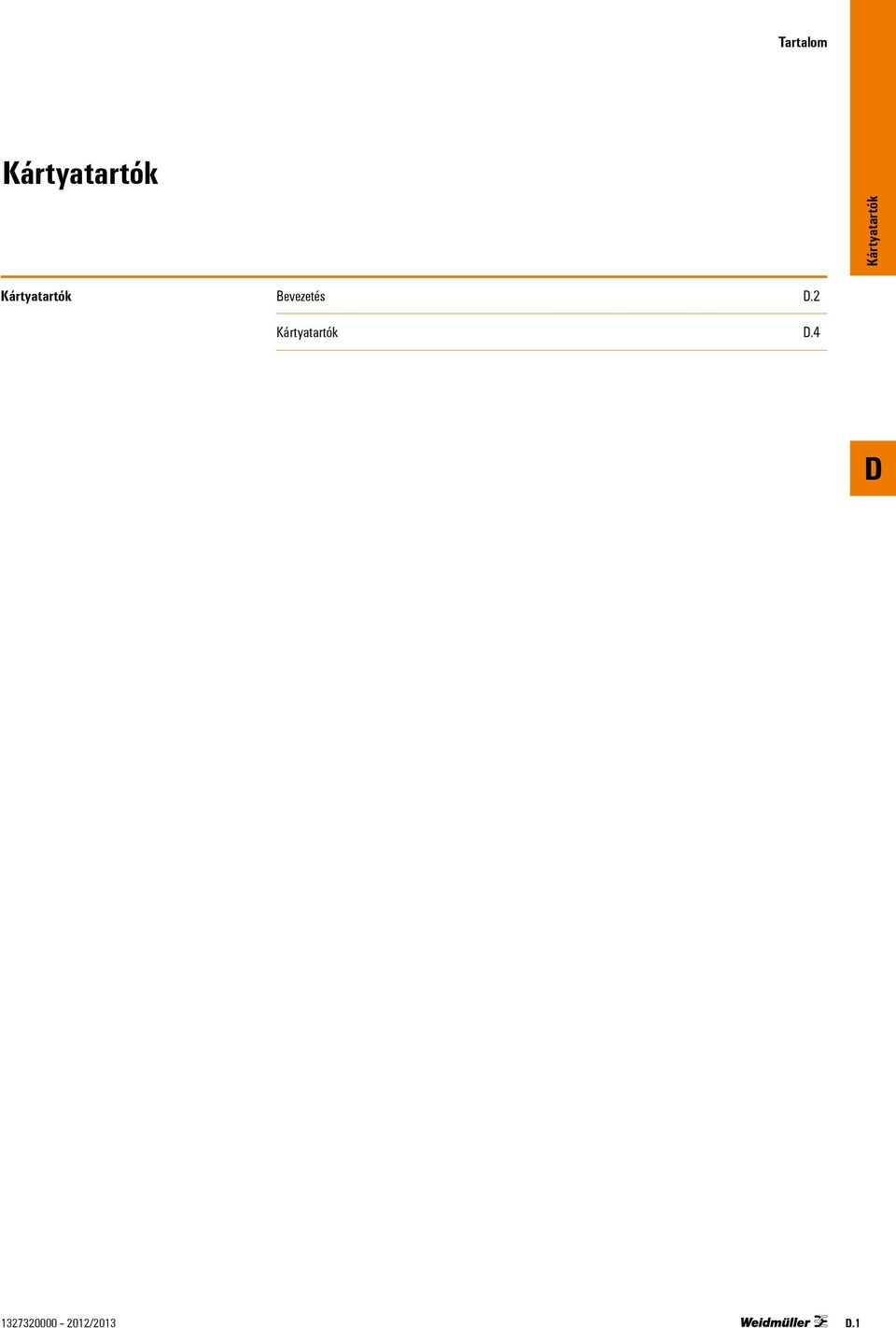

1 Tartalom Bevezetés /013.1

2 Bevezetés A bővítőkártya tartó Euro formátumú 19 (100 x 160 mm) kártyák befogadására szolgál az IEC 603/IN 4161 és IN szerint. A kártyatartók ipari célokra alkalmazhatók, ha gyorsan több 19 -os kártyát szeretnénk összekapcsolni és egyidejűleg szeretnék megtakarítani egy 19 -os rack helyet. Emellett egy rack-nek nagyobb a helyigénye és általában csak hátulról hozzáférhetőek. Bővítőkártya tartó akkor is használhatunk, ha: több 19 -os kártyát szeretnénk csatlakoztatni: nemcsak, hogy egy egész tartóhely költségét megtakarítjuk, de egyidejűleg javítjuk a hozzáférhetőséget is, mivel a rackhelyeket általában csak hátulról lehet megközelíteni egyszerűsíteni akarjuk a huzalozást, ha a nyomtatott áramkör rejtve kerül felszerelésre a régi rendszereket további elektronikai modulokkal szeretnénk bővíteni az áramköri kártyát gyorsan ki szeretnénk cserélni és a csatlakozások kezelhetőségét egyszerűsíteni szeretnénk A bővítőkártya tartó a következő különböző egységekből áll: burkolat, illetve tartószerkezet a nyomtatott áramköri lap rögzítéséhez szerelőlap és rögzítőlábak a közvetlen vagy a IN-tartósínre való felszereléshez nyomtatott áramköri lap, melyekre a következő részegységeket lehet rögzíteni: o dugós csatlakozó az IEC 603/IN 4161 és IN szerint o Weidmüller NYÁk sorkapcsok csavaros csatlakozóval /013

Emellett egy rack-nek nagyobb a helyigénye és általában csak hátulról hozzáférhetőek.

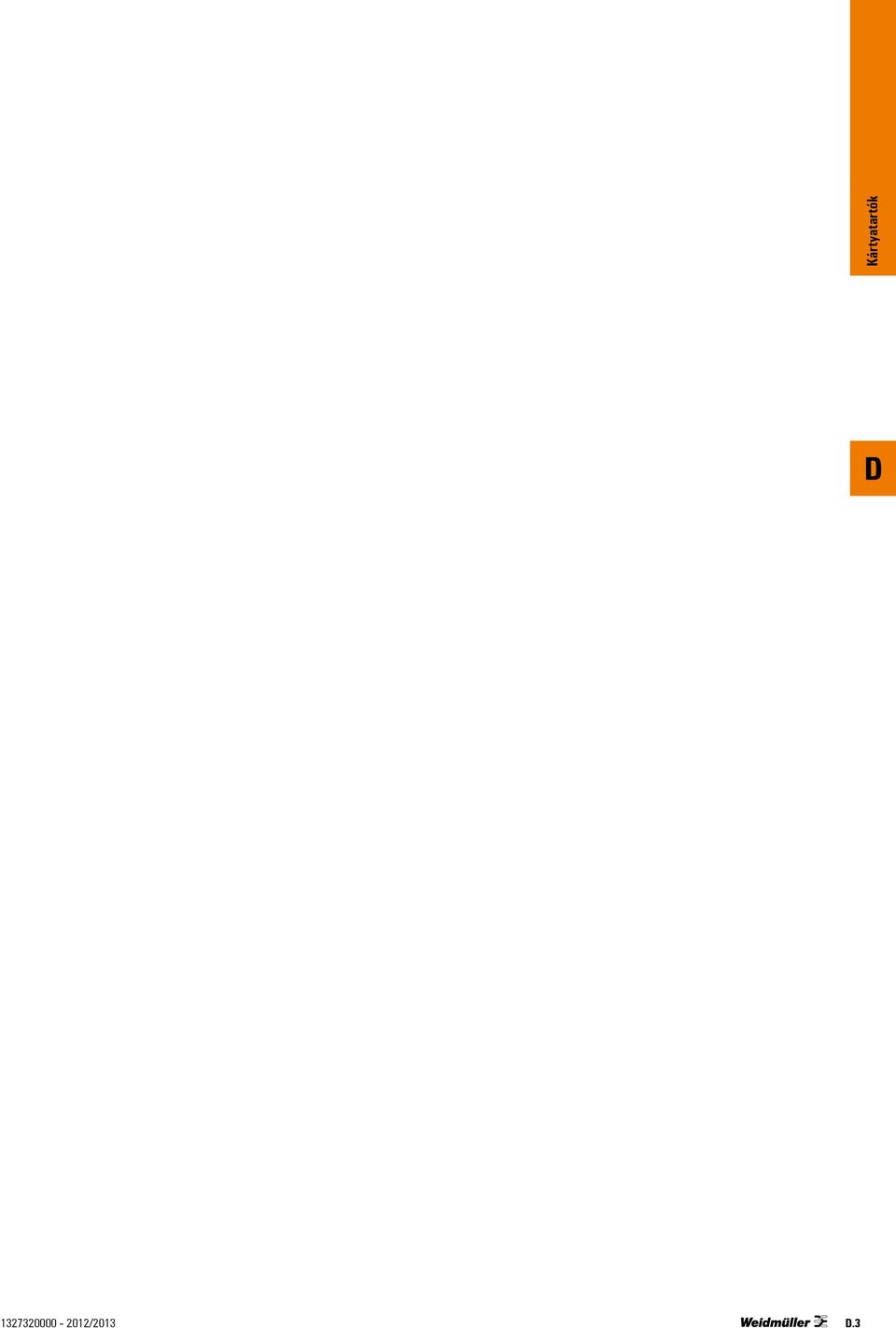

3 /013.3

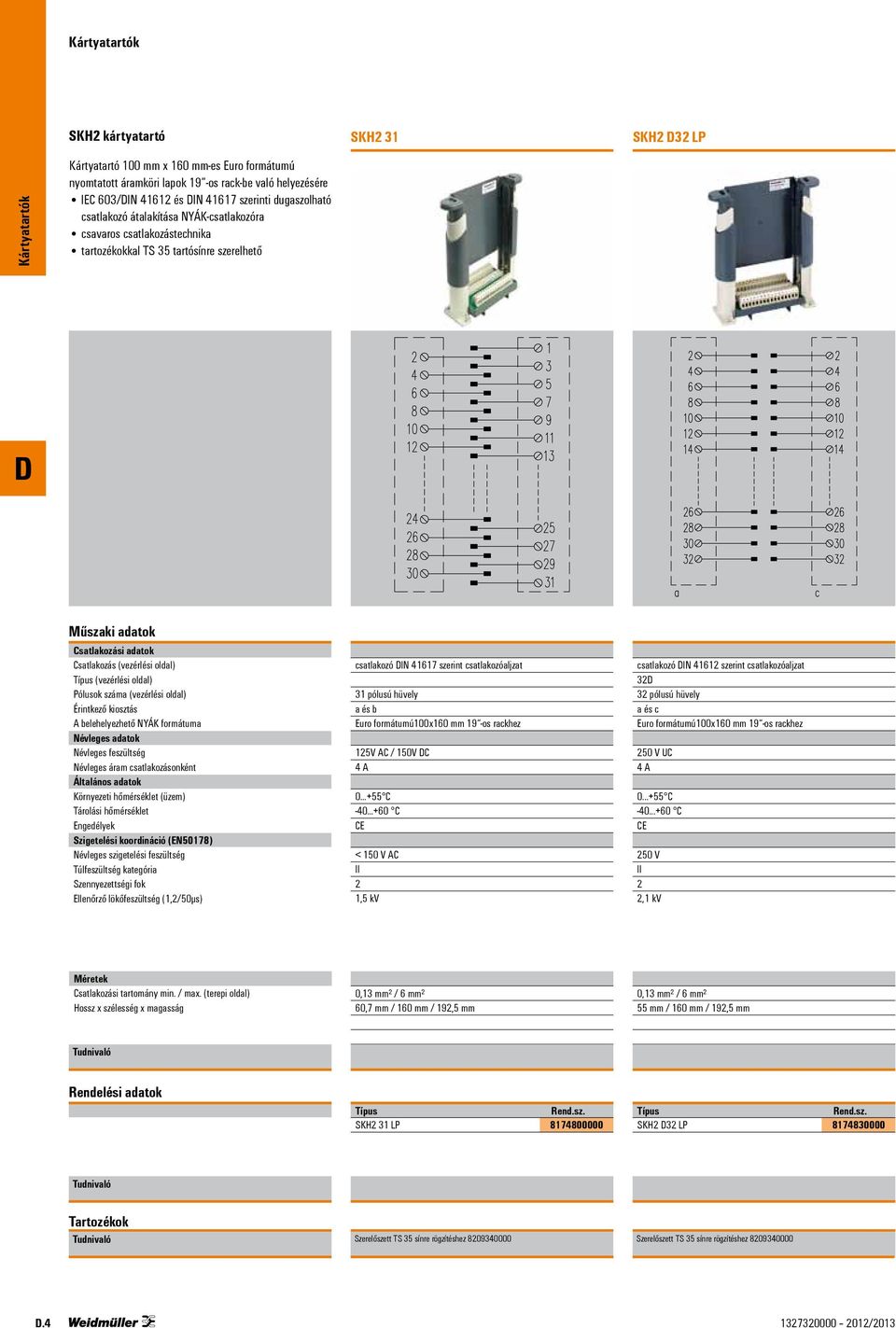

4 SKH kártyatartó SKH 31 SKH 3 LP Kártyatartó 100 mm x 160 mm-es Euro formátumú nyomtatott áramköri lapok 19 -os rack-be való helyezésére IEC 603/IN 4161 és IN szerinti dugaszolható csatlakozó átalakítása NYÁK-csatlakozóra csavaros csatlakozástechnika tartozékokkal TS 35 tartósínre szerelhető Műszaki adatok Csatlakozási adatok Csatlakozás (vezérlési oldal) (vezérlési oldal) Pólusok száma (vezérlési oldal) Érintkező kiosztás A belehelyezhető NYÁK formátuma Névleges adatok Névleges feszültség Névleges áram csatlakozásonként Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérséklet Engedélyek Szigetelési koordináció (EN50178) Névleges szigetelési feszültség Túlfeszültség kategória Szennyezettségi fok Ellenőrző lökőfeszültség (1,/50µs) csatlakozó IN szerint csatlakozóaljzat 31 pólusú hüvely a és b 15V AC / 150V C < 150 V AC 1,5 kv csatlakozó IN 4161 szerint csatlakozóaljzat 3 3 pólusú hüvely a és c 50 V UC 50 V,1 kv Méretek Csatlakozási tartomány min. / max. (terepi oldal) Hossz x szélesség x magasság 60,7 mm / 160 mm / 19,5 mm 55 mm / 160 mm / 19,5 mm Rendelési adatok SKH 31 LP SKH 3 LP Tartozékok Szerelőszett TS 35 sínre rögzítéshez Szerelőszett TS 35 sínre rögzítéshez /013

(vezérlési oldal) Érintkező kiosztás A belehelyezhető NYÁK formátuma Névleges adatok Névleges feszültség Névleges áram csatlakozásonként Általános adatok Környezeti hőmérséklet (üzem) Tárolási

5 SKH F3 Z+B SKH F3 Z+ csatlakozó IN 4161 szerint csatlakozóaljzat 3F 3 pólusú hüvely z és b 50 V UC 50 V,1 kv csatlakozó IN 4161 szerint csatlakozóaljzat 3F 3 pólusú hüvely z és d 50 V UC 50 V,1 kv 80,7 mm / 160 mm / 19,5 mm 80,7 mm / 160 mm / 19,5 mm SKH F3 (Z+B) LPP SKH F3 (Z+) LP Szerelőszett TS 35 sínre rögzítéshez Szerelőszett TS 35 sínre rögzítéshez /013.5

/ 160 mm / 19,5 mm 80,7 mm / 160 mm / 19,5 mm SKH F3 (Z+B) LPP 8174850000 SKH F3 (Z+) LP 8174860000

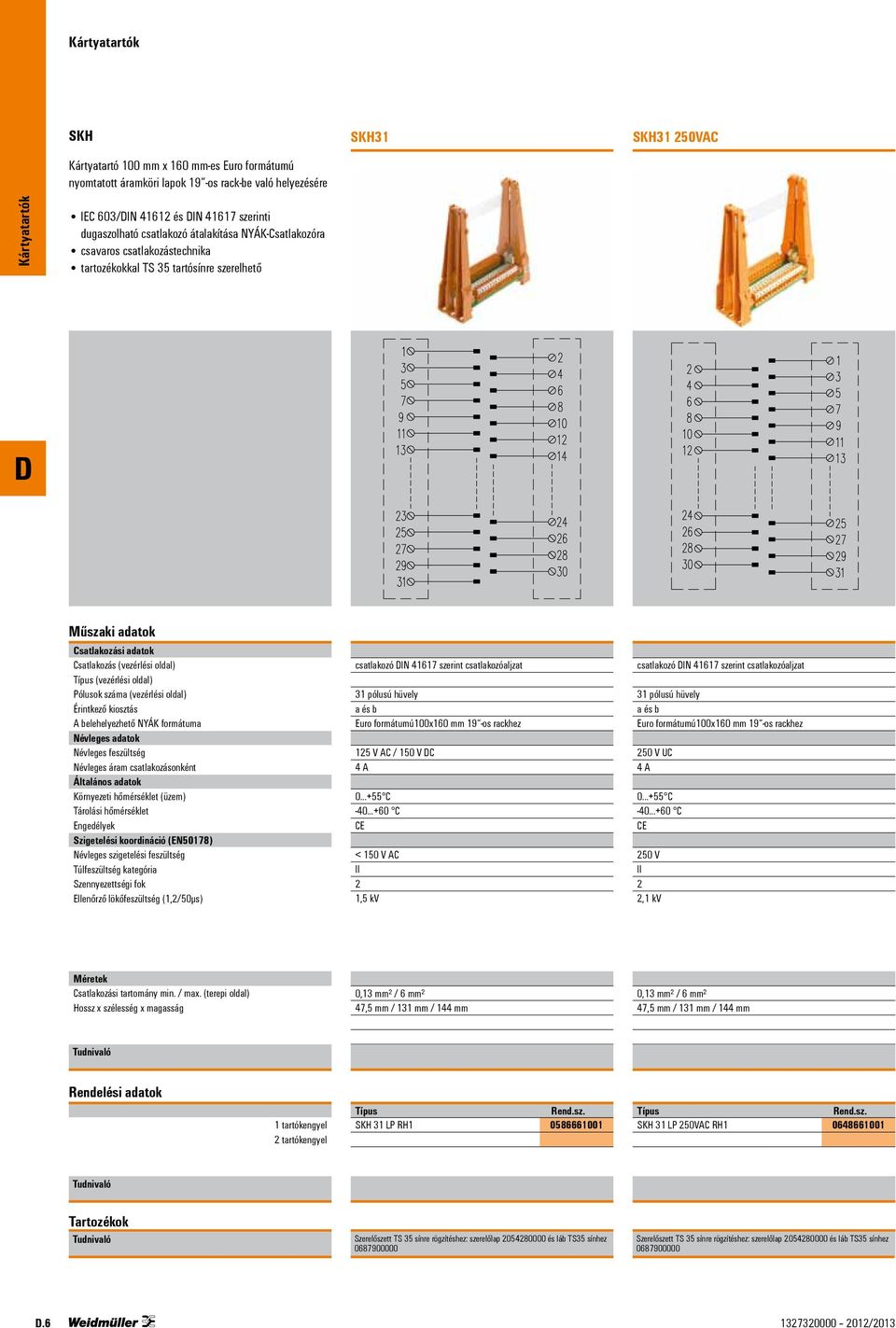

6 SKH Kártyatartó 100 mm x 160 mm-es Euro formátumú nyomtatott áramköri lapok 19 -os rack-be való helyezésére SKH31 SKH31 50VAC IEC 603/IN 4161 és IN szerinti dugaszolható csatlakozó átalakítása NYÁK-Csatlakozóra csavaros csatlakozástechnika tartozékokkal TS 35 tartósínre szerelhető Műszaki adatok Csatlakozási adatok Csatlakozás (vezérlési oldal) (vezérlési oldal) Pólusok száma (vezérlési oldal) Érintkező kiosztás A belehelyezhető NYÁK formátuma Névleges adatok Névleges feszültség Névleges áram csatlakozásonként Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérséklet Engedélyek Szigetelési koordináció (EN50178) Névleges szigetelési feszültség Túlfeszültség kategória Szennyezettségi fok Ellenőrző lökőfeszültség (1,/50µs) csatlakozó IN szerint csatlakozóaljzat 31 pólusú hüvely a és b 15 V AC / 150 V C < 150 V AC 1,5 kv csatlakozó IN szerint csatlakozóaljzat 31 pólusú hüvely a és b 50 V UC 50 V,1 kv Méretek Csatlakozási tartomány min. / max. (terepi oldal) Hossz x szélesség x magasság 47,5 mm / 131 mm / 144 mm 47,5 mm / 131 mm / 144 mm Rendelési adatok 1 tartókengyel tartókengyel SKH 31 LP RH SKH 31 LP 50VAC RH Tartozékok Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez /013

oldal) Érintkező kiosztás A belehelyezhető NYÁK formátuma Névleges adatok Névleges feszültség Névleges áram csatlakozásonként Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérséklet

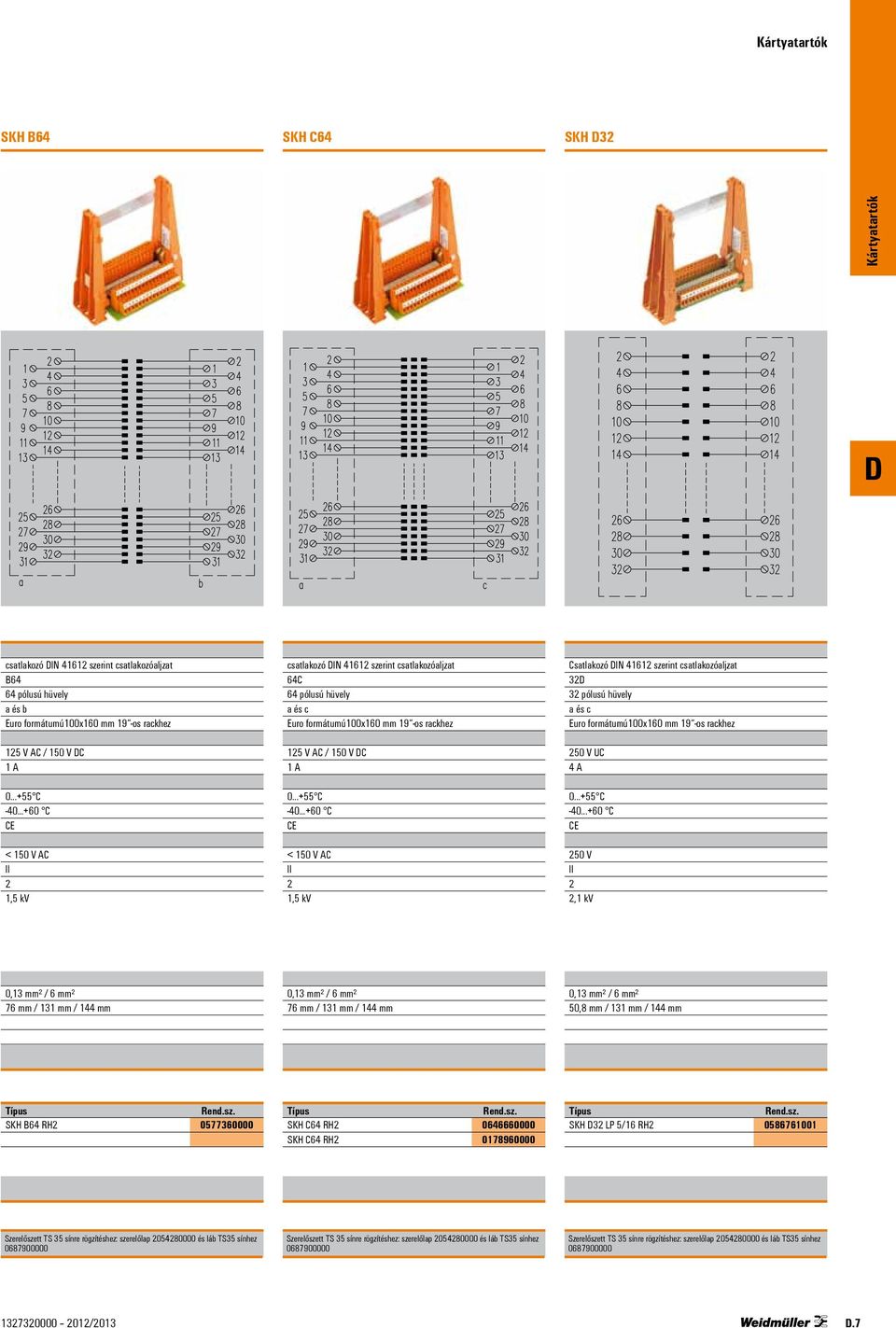

7 SKH B64 SKH C64 SKH 3 csatlakozó IN 4161 szerint csatlakozóaljzat B64 64 pólusú hüvely a és b 15 V AC / 150 V C 1 A < 150 V AC 1,5 kv csatlakozó IN 4161 szerint csatlakozóaljzat 64C 64 pólusú hüvely a és c 15 V AC / 150 V C 1 A < 150 V AC 1,5 kv Csatlakozó IN 4161 szerint csatlakozóaljzat 3 3 pólusú hüvely a és c 50 V UC 50 V,1 kv 76 mm / 131 mm / 144 mm 76 mm / 131 mm / 144 mm 50,8 mm / 131 mm / 144 mm SKH B64 RH SKH C64 RH SKH C64 RH SKH 3 LP 5/16 RH Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez /013.7

/ 144 mm 50,8 mm / 131 mm / 144 mm SKH B64 RH 0577360000 SKH C64 RH 0646660000 SKH C64 RH 0178960000 SKH 3 LP 5/16 RH 0586761001 Szerelőszett TS 35 sínre rögzítéshez: szerelőlap 05480000

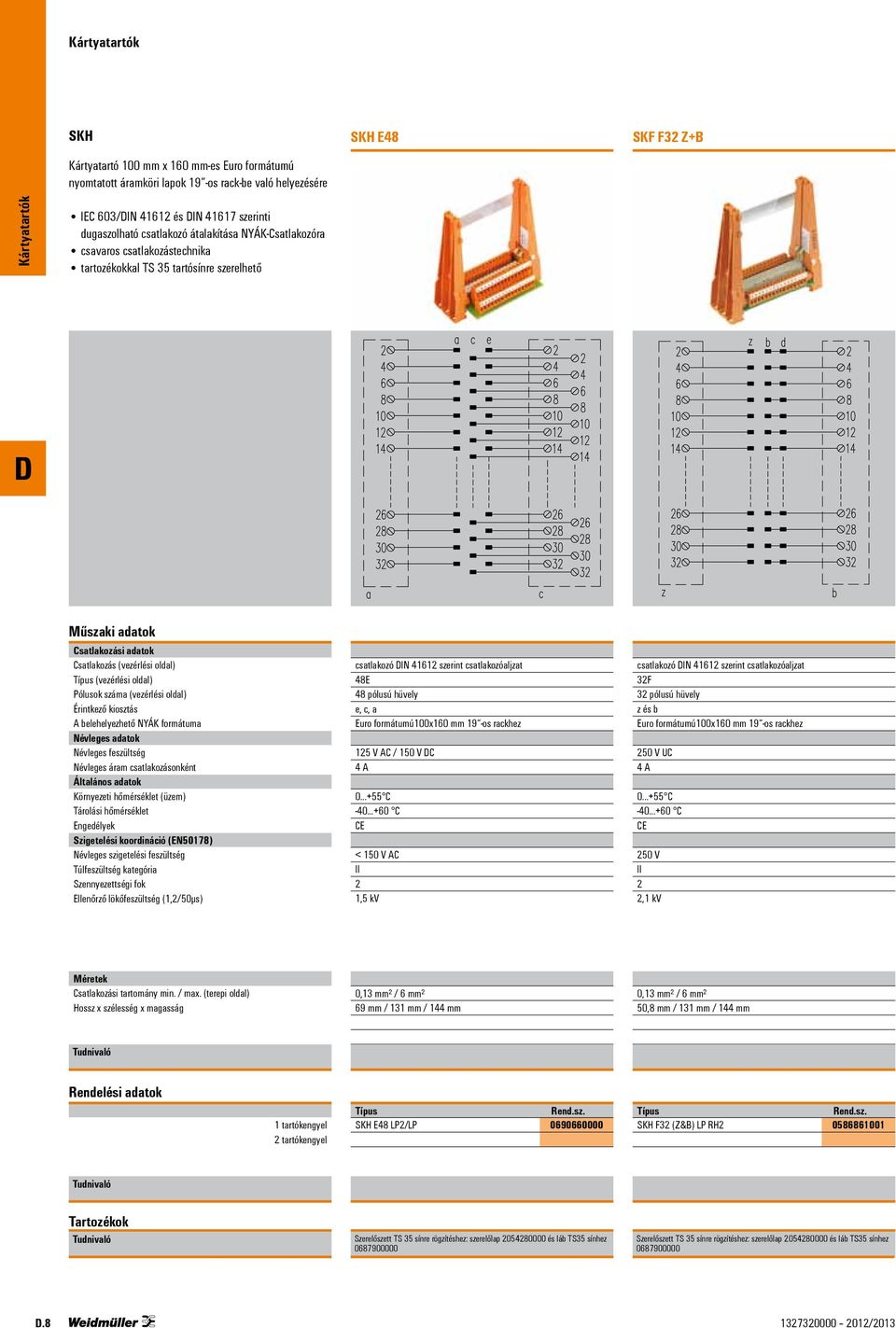

8 SKH Kártyatartó 100 mm x 160 mm-es Euro formátumú nyomtatott áramköri lapok 19 -os rack-be való helyezésére SKH E48 SKF F3 Z+B IEC 603/IN 4161 és IN szerinti dugaszolható csatlakozó átalakítása NYÁK-Csatlakozóra csavaros csatlakozástechnika tartozékokkal TS 35 tartósínre szerelhető Műszaki adatok Csatlakozási adatok Csatlakozás (vezérlési oldal) (vezérlési oldal) Pólusok száma (vezérlési oldal) Érintkező kiosztás A belehelyezhető NYÁK formátuma Névleges adatok Névleges feszültség Névleges áram csatlakozásonként Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérséklet Engedélyek Szigetelési koordináció (EN50178) Névleges szigetelési feszültség Túlfeszültség kategória Szennyezettségi fok Ellenőrző lökőfeszültség (1,/50µs) csatlakozó IN 4161 szerint csatlakozóaljzat 48E 48 pólusú hüvely e, c, a 15 V AC / 150 V C < 150 V AC 1,5 kv csatlakozó IN 4161 szerint csatlakozóaljzat 3F 3 pólusú hüvely z és b 50 V UC 50 V,1 kv Méretek Csatlakozási tartomány min. / max. (terepi oldal) Hossz x szélesség x magasság 69 mm / 131 mm / 144 mm 50,8 mm / 131 mm / 144 mm Rendelési adatok 1 tartókengyel tartókengyel SKH E48 LP/LP SKH F3 (Z&B) LP RH Tartozékok Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez /013

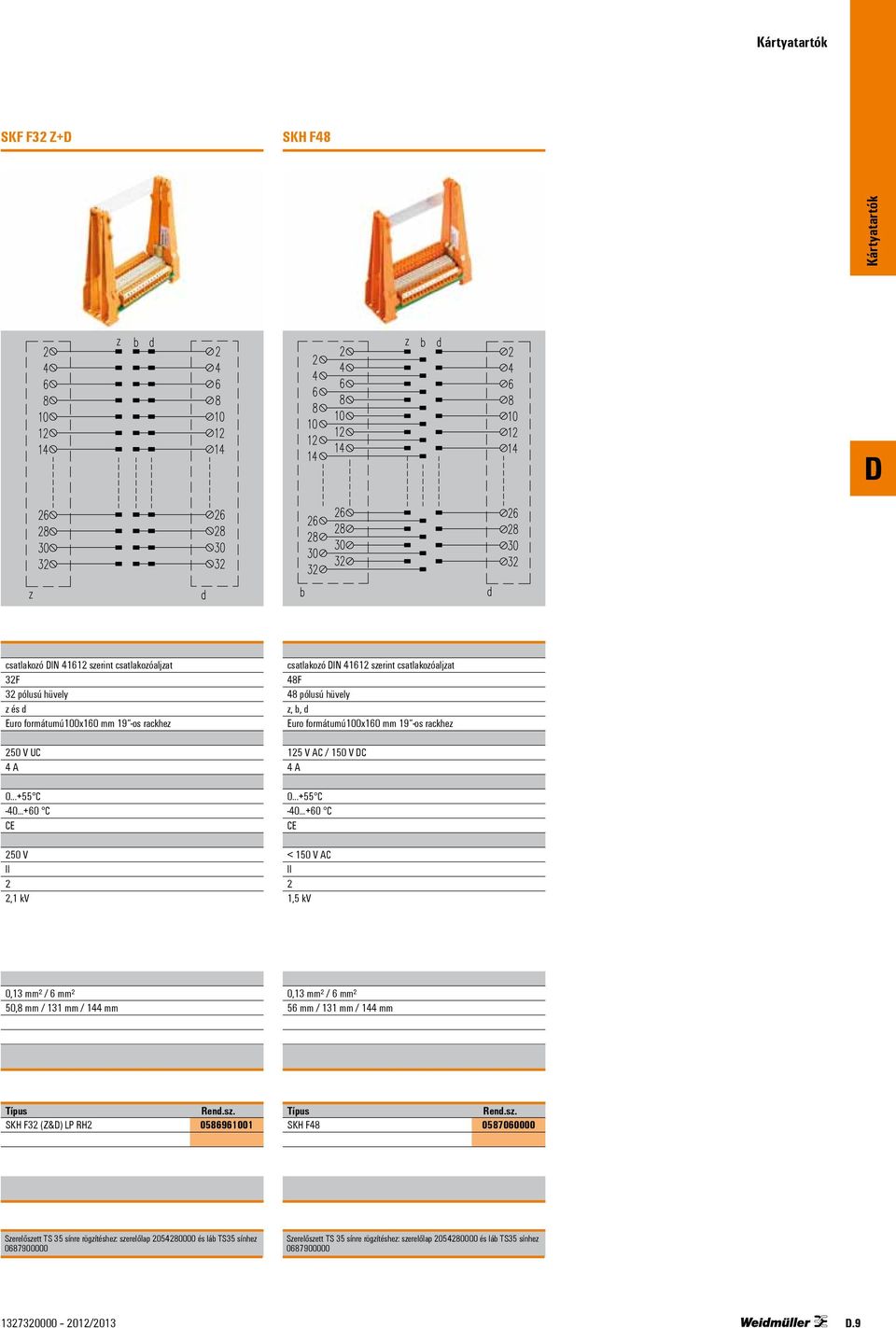

9 SKF F3 Z+ SKH F48 csatlakozó IN 4161 szerint csatlakozóaljzat 3F 3 pólusú hüvely z és d 50 V UC 50 V,1 kv csatlakozó IN 4161 szerint csatlakozóaljzat 48F 48 pólusú hüvely z, b, d 15 V AC / 150 V C < 150 V AC 1,5 kv 50,8 mm / 131 mm / 144 mm 56 mm / 131 mm / 144 mm SKH F3 (Z&) LP RH SKH F Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez /013.9

56 mm / 131 mm / 144 mm SKH F3 (Z&) LP RH 0586961001 SKH F48 0587060000 Szerelőszett TS 35 sínre rögzítéshez: szerelőlap

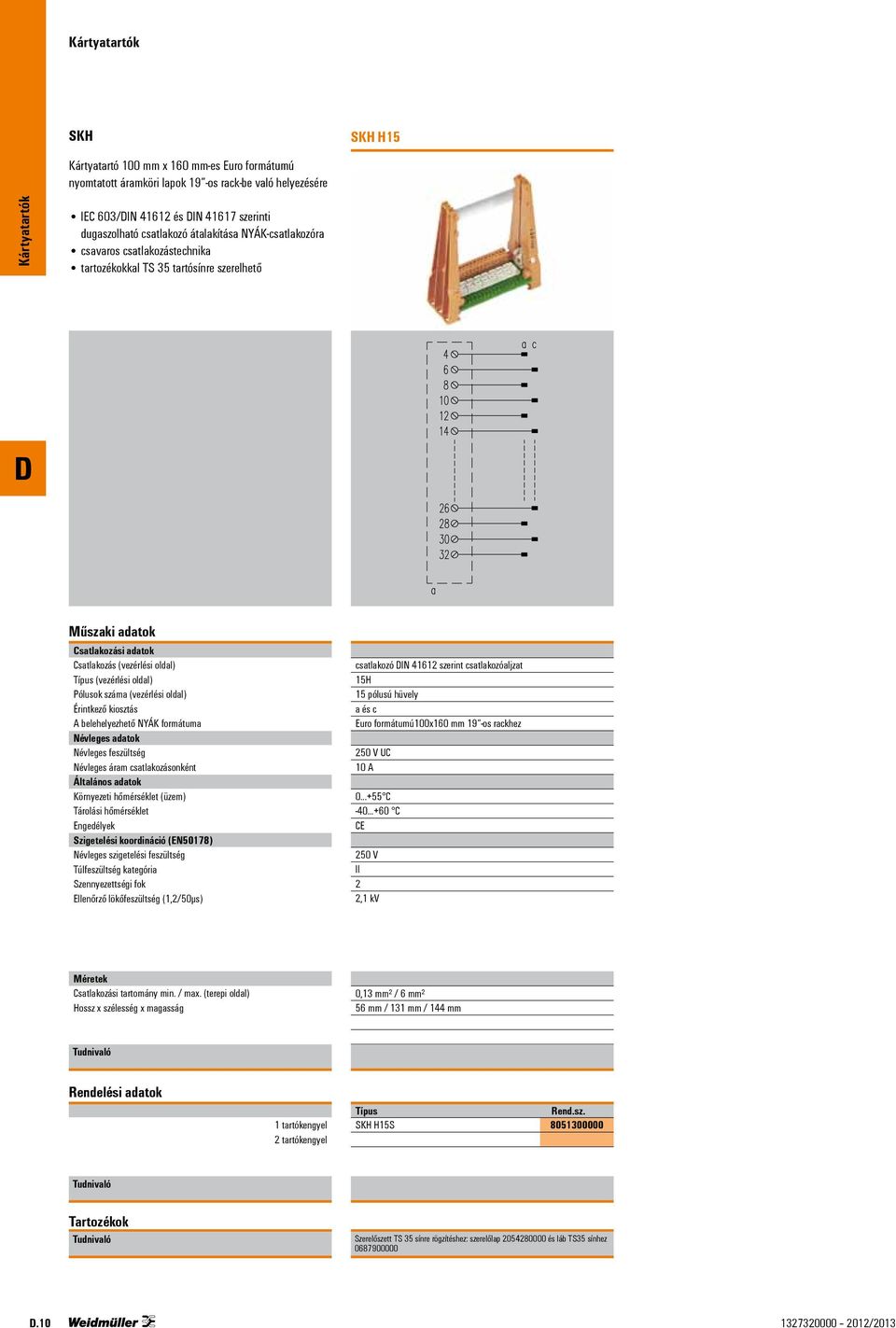

10 SKH SKH H15 Kártyatartó 100 mm x 160 mm-es Euro formátumú nyomtatott áramköri lapok 19 -os rack-be való helyezésére IEC 603/IN 4161 és IN szerinti dugaszolható csatlakozó átalakítása NYÁK-csatlakozóra csavaros csatlakozástechnika tartozékokkal TS 35 tartósínre szerelhető Műszaki adatok Csatlakozási adatok Csatlakozás (vezérlési oldal) (vezérlési oldal) Pólusok száma (vezérlési oldal) Érintkező kiosztás A belehelyezhető NYÁK formátuma Névleges adatok Névleges feszültség Névleges áram csatlakozásonként Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérséklet Engedélyek Szigetelési koordináció (EN50178) Névleges szigetelési feszültség Túlfeszültség kategória Szennyezettségi fok Ellenőrző lökőfeszültség (1,/50µs) csatlakozó IN 4161 szerint csatlakozóaljzat 15H 15 pólusú hüvely a és c 50 V UC 10 A 50 V,1 kv Méretek Csatlakozási tartomány min. / max. (terepi oldal) Hossz x szélesség x magasság 56 mm / 131 mm / 144 mm Rendelési adatok 1 tartókengyel tartókengyel SKH H15S Tartozékok Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez /013

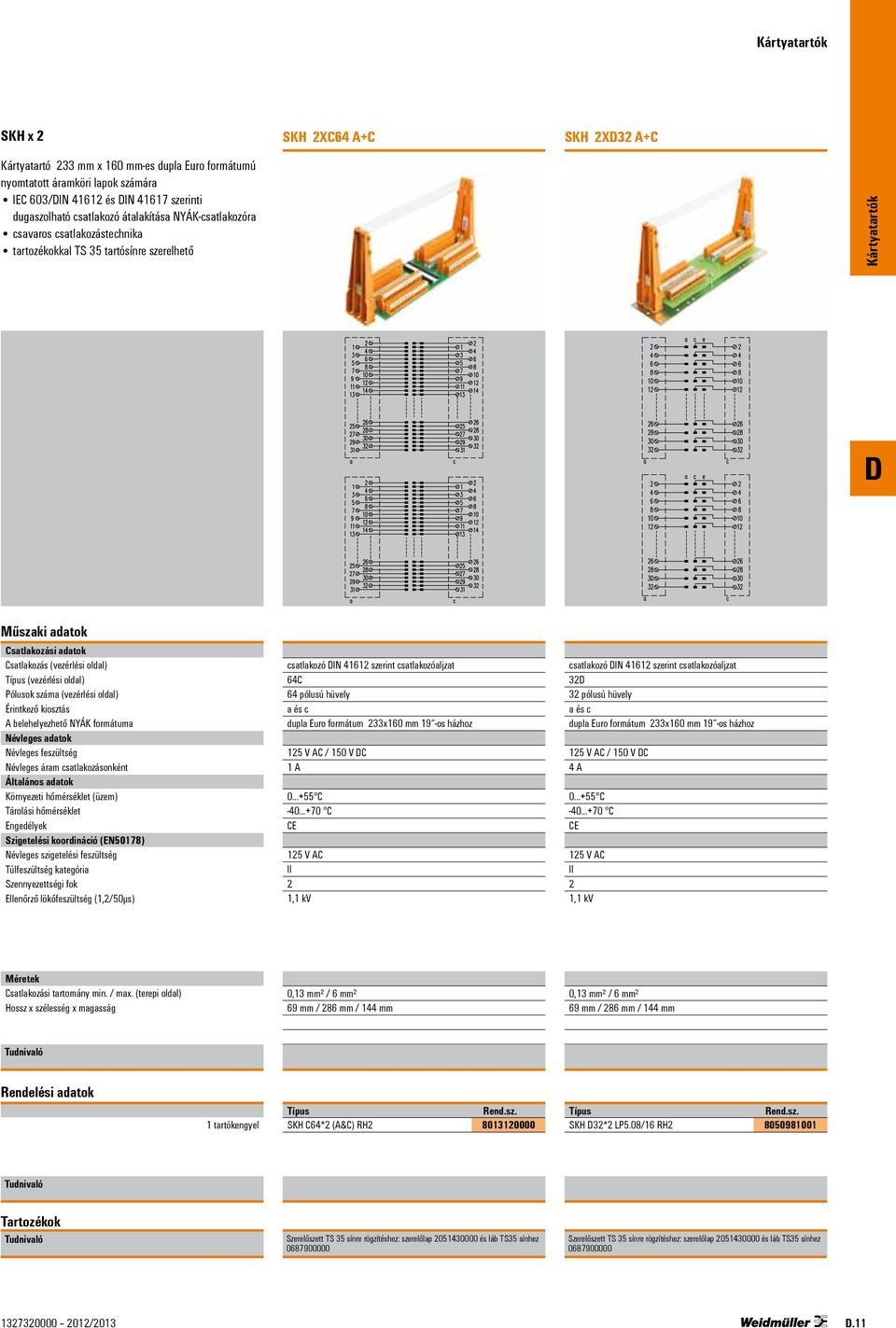

11 SKH x SKH XC6+C SKH X3 A+C Kártyatartó 33 mm x 160 mm-es dupla Euro formátumú nyomtatott áramköri lapok számára IEC 603/IN 4161 és IN szerinti dugaszolható csatlakozó átalakítása NYÁK-csatlakozóra csavaros csatlakozástechnika tartozékokkal TS 35 tartósínre szerelhető Műszaki adatok Csatlakozási adatok Csatlakozás (vezérlési oldal) (vezérlési oldal) Pólusok száma (vezérlési oldal) Érintkező kiosztás A belehelyezhető NYÁK formátuma Névleges adatok Névleges feszültség Névleges áram csatlakozásonként Általános adatok Környezeti hőmérséklet (üzem) Tárolási hőmérséklet Engedélyek Szigetelési koordináció (EN50178) Névleges szigetelési feszültség Túlfeszültség kategória Szennyezettségi fok Ellenőrző lökőfeszültség (1,/50µs) csatlakozó IN 4161 szerint csatlakozóaljzat 64C 64 pólusú hüvely a és c dupla Euro formátum 33x160 mm 19 -os házhoz 15 V AC / 150 V C 1 A C 15 V AC 1,1 kv csatlakozó IN 4161 szerint csatlakozóaljzat 3 3 pólusú hüvely a és c dupla Euro formátum 33x160 mm 19 -os házhoz 15 V AC / 150 V C C 15 V AC 1,1 kv Méretek Csatlakozási tartomány min. / max. (terepi oldal) Hossz x szélesség x magasság 69 mm / 86 mm / 144 mm 69 mm / 86 mm / 144 mm Rendelési adatok 1 tartókengyel SKH C64* (A&C) RH SKH 3* LP5.08/16 RH Tartozékok Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez Szerelőszett TS 35 sínre rögzítéshez: szerelőlap és láb TS35 sínhez /013.11

12 /013
