ACO FS ÁLLÓ KONDENZÁCIÓS GÁZKÉSZÜLÉK INDIREKT TÁROLÓVAL. Az intelligencia új formája

Átírás

1 ACO FS ÁLLÓ KONDENZÁCIÓS GÁZKÉSZÜLÉK INDIREKT TÁROLÓVAL Az intelligencia új formája

2 Az Ariston megbízik Önben Ezért mi hallgatunk Önre Évről évre világszerte vásárlók milliói választják az Ariston termékeit. Ebből az óriási bizalomból születik egy fontos eredmény: egy olyan márka, mely magára vállalja, hogy kielégítse a jó közérzet, a kényelem és a biztonság iránti igényeket, amelyek együttesen hozzásegítenek bennünket a megfelelő életminőséghez.

3 Bízunk Önben, a vevőben Ön tájékozott fogyasztó, aki az intelligens, ezért könnyen használható technológia elkötelezett híve, és tisztában van azzal, hogy mennyire fontos az energia-felhasználás csökkentése, hiszen így pénzt takaríthat meg, miközben a környezetnek is használ... Ön hiszi, hogy fontos olyan terméket vásárolnia, mely segít megóvni a vadon élő fajokat és egyben kényelmet, valamint jó közérzetet biztosít az ön számára. Bízunk Önben, a szerelõben Ön egy könnyen kezelhető terméket akar. Egy olyan terméket, amelynek a súlya a lehető legkisebb, és amelynek a kialakítása megkönnyíti a szerelést: a berendezés falra szerelését, az önszabályozó füstgáz elvezetést, a tartozékok csatlakoztatását. Bízunk Önben, a szakképzett karbantartóban Önnek kell elvégezni a rutin és nem rutin karbantartási feladatokat, és tudja, mennyire fontos, hogy az alkatrészek a berendezés elejéről hozzáférhetők legyenek, és így gyorsabban és könnyebben lehessen azokat ellenőrizni és cserélni. Bízunk Önökben, tervezőben, építészben Önök tisztában vannak terveik esztétikai és funkcionális vonatkozásaival, és tudják, menyire fontos, hogy olyan termékeket tudjanak választani, amelyek mind a ház belsejében, mind a külső területeken méretben, konstrukcióban és rendszerük típusában egyaránt illenek az építészeti koncepcióhoz.

4 Fűtés: a kényelem szintjére emelt hatalom ACO FS ACO FS Kizárólagos kondenzálási technológiája révén az ACO FS a 92/42/EEC irányelv által megadott 4-csillagos égési hatásfoka segítségével kiemelkedő eredményeket ér el a hatékonyság, valamint a fogyasztás csökkentése terén. A világhírű brit Sedbuk minősítő intézet a terméket az A osztályba sorolta. Az ACO FS használati melegvíz előállítás szintjeit a legszigorúbb vizsgálatoknak vetették alá a melegvízre történő várakozási idő, az áramlási sebességből származó hőmérsékletingadozás, két egymást követő használat során állandó áramlási sebesség mellett tapasztalt hőingadozás, hőmérséklet-beállási idő, minimális áramlási sebesség és a teljesítmény/fogyasztás arányának szempontjai alapján. Az eredmények nem is lehettek volna jobbak: az ACO FS felsőszintű 3-csillagos használati melegvíz-komfort fokozatot ért el [EN 13203],

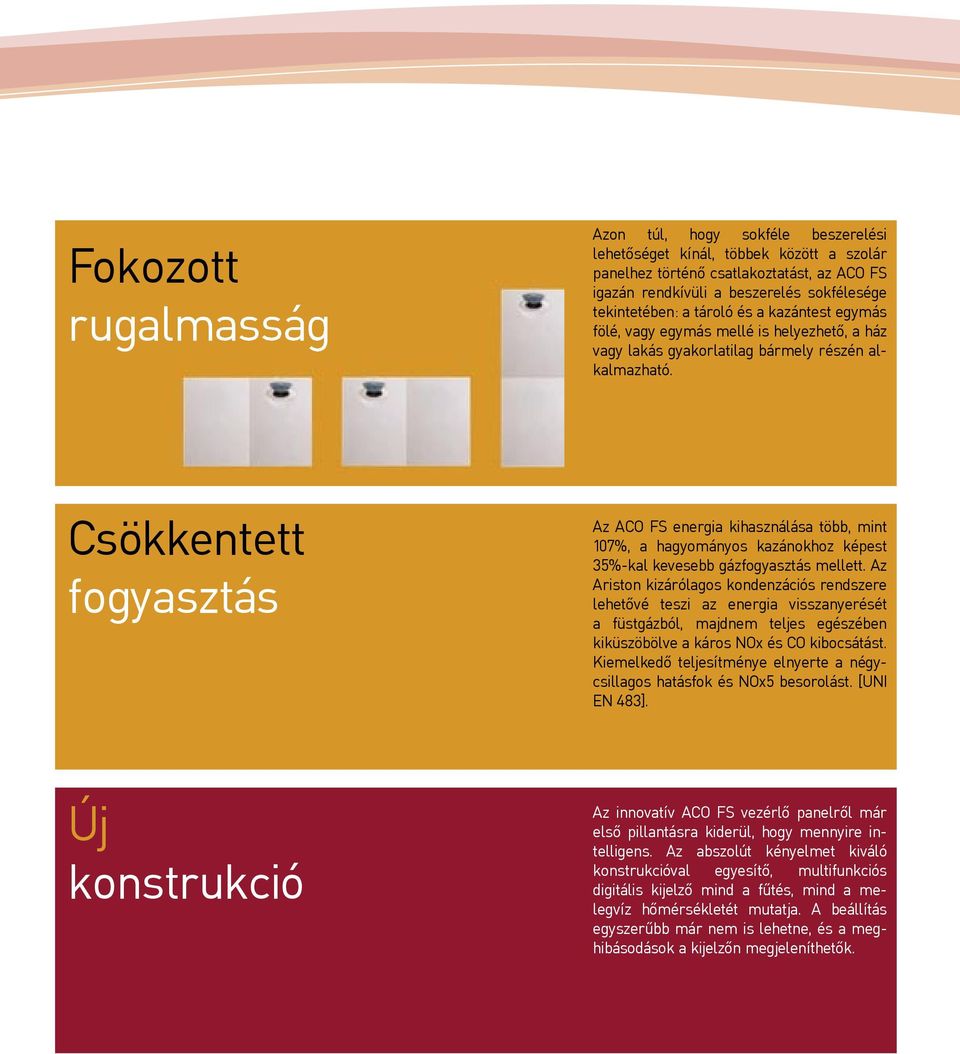

5 Fokozott rugalmasság Azon túl, hogy sokféle beszerelési lehetőséget kínál, többek között a szolár panelhez történő csatlakoztatást, az ACO FS igazán rendkívüli a beszerelés sokfélesége tekintetében: a tároló és a kazántest egymás fölé, vagy egymás mellé is helyezhető, a ház vagy lakás gyakorlatilag bármely részén alkalmazható. Csökkentett fogyasztás Az ACO FS energia kihasználása több, mint 107%, a hagyományos kazánokhoz képest 35%-kal kevesebb gázfogyasztás mellett. Az Ariston kizárólagos kondenzációs rendszere lehetővé teszi az energia visszanyerését a füstgázból, majdnem teljes egészében kiküszöbölve a káros NOx és CO kibocsátást. Kiemelkedő teljesítménye elnyerte a négycsillagos hatásfok és NOx5 besorolást. [UNI EN 483]. Új konstrukció Az innovatív ACO FS vezérlő panelről már első pillantásra kiderül, hogy mennyire intelligens. Az abszolút kényelmet kiváló konstrukcióval egyesítő, multifunkciós digitális kijelző mind a fűtés, mind a melegvíz hőmérsékletét mutatja. A beállítás egyszerűbb már nem is lehetne, és a meghibásodások a kijelzőn megjeleníthetők.

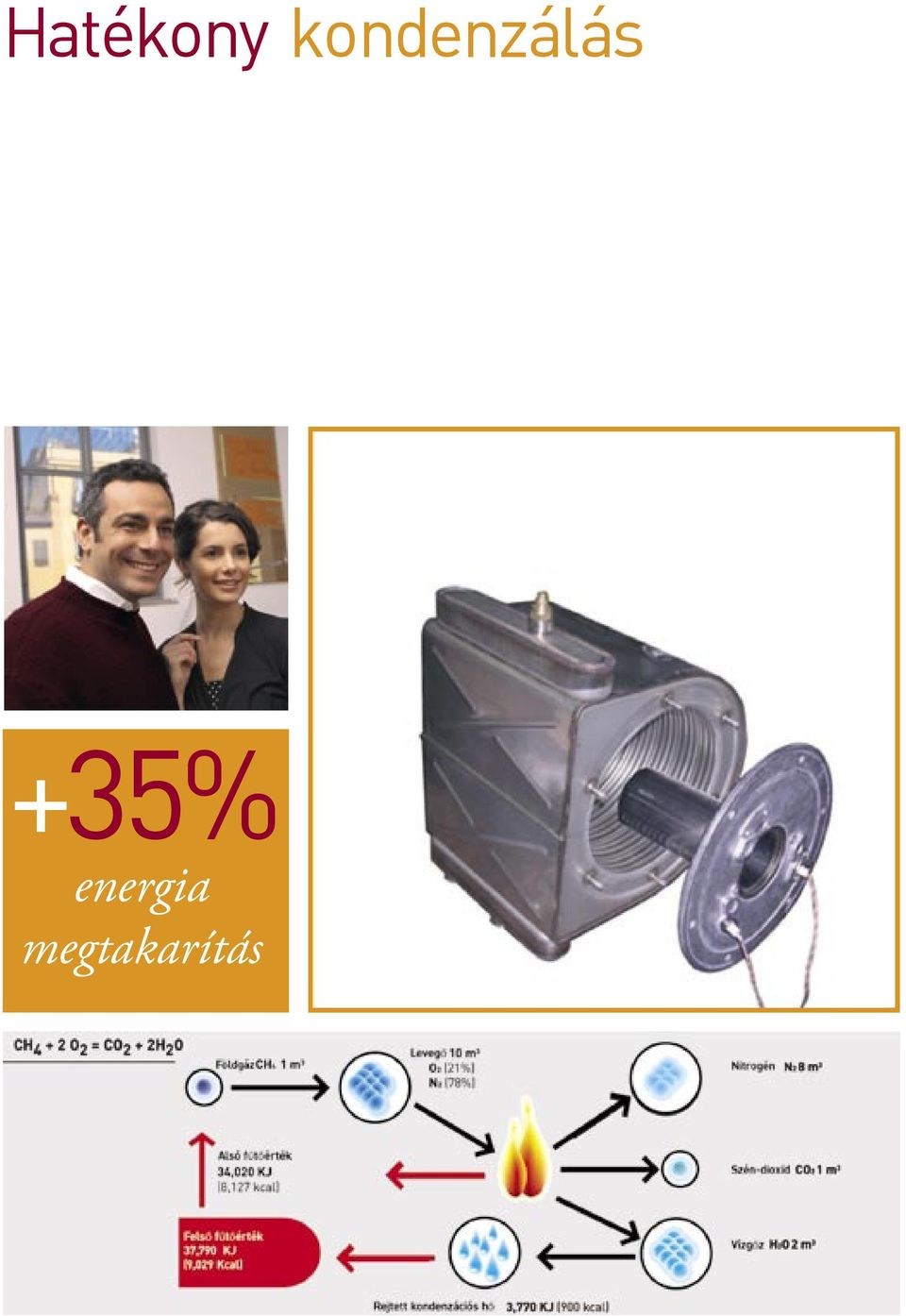

6 Hatékony kondenzálás +35% energia megtakarítás

7 Az energia értékes erőforrás. Ezért nem hagyjuk, hogy elszökjön A kazán működése során gázt éget el. Ez a reakció hőt és vizet termel, a víz, a füstgáz magas hőmérséklete miatt gőz formában jelenik meg. Az a fizikai folyamat, amely felhasználja a vízgőz folyadékká alakítása során keletkező hőt, a kondenzáció. Mivel a közönséges kazánok a füstgázokat nem dolgozzák fel mielőtt a levegőbe engedik, termikus hatékonyságuk csak Alacsony Hőértékű más szavakkal, csak az a maximális hőenergia, ami az égésből származik, és elveszíti a füstgáz és a gázok kibocsátásából származó e- nergiát. Az új ACO FS ezzel szemben kihasználja a kondenzációs jelenséget újra felhasználva az elpazarolt gázenergiát, és a fűtőértéket a kondenzáció rejtett hőjének felhasználásával növeli ezáltal 107%-nál is magasabb hő- hatásfokot ér el. Megnövelt teljesítmény A helyi időjárási viszonyok és a használt üzembe helyezési típus jelentős mértékben befolyásolják a kondenzáció hasznosságát: nagyobb megtakarítások érhetőek el alacsonyabb hőmérsékleteken. Ezért tudnak a padlófűtéses rendszerek, különösen a külső hőmérséklet ellenőrzővel ellátottak közel 35%-os energia megtakarítást elérni. Az ACO hatékony működésre lett tervezve minden típusú üzembe helyezett egységgel, még a radiátorral működő hagyományos, és a magas hőmérsékletű rendszerekkel is (akár 15%-os energiamegtakarítással] Metán elégéséből származó hő Hagyományos technológia Kéményben elvesztett rejtett kondenzációs hő Füst és sugárzás veszteség 9 % Energia hasznosítás 91 % Metán elégéséből származó hő Kondenzációs technológia Kéményben elvesztett rejtett kondenzációs hő 2% Visszanyert kondenzációs hő 9% Visszanyert égéstermék veszteség 7 % Füst és sugárzás veszteség 2 % Energia hasznosítás 107 %

8 Egyesített erő A tárolót két csőkígyóval látták el: egy, a kazánhoz csatlakozó, és egy, amely a szolár panel bemeneti köréhez csatlakozik. Amennyiben nem használják a szolár paneleket, a két csőkígyó összeköthető a hőcserélő felület megnagyobbítása érdekében. Az ACO FS ezen kívül 3 keringető szivattyúval is rendelkezik: egy az elsődleges körhöz és kettő a vízkeringetéshez, a közvetlen körre (magas hőm.) illetve a kevert körre (alacsony hőm.). Egy negyedik keringető szivattyú opcionálisan elérhető, egy harmadik, közvetlen körön való használatra (magas hőm.)

9 Intelligens gáz-levegő keveredési rendszer A csúcs szintű teljesítmény biztosításához alapvető, hogy az előkeverő rendszer a gáz-levegő keverék állandó szabályozását is ellássa. Ez egy beépített modulációs gázszelepből és a keveréshez szükséges venturiból áll. Állítható sebességű moduláló ventillátor biztosítja a maximális teljesítményt, még részleges terhelés esetén is. A kezelőpanelen található mikroprocesszor minden bekapcsoláskor a kiürítési nyomás önszabályozását hajtja végre. Rozsdamentes hőcserélő Az ACO FS AISI 315L saválló acélból készült primer hőcserélőjét optimális hőcserére tervezték. Rozsdamentes, könnyű és jól megmunkálható, tömörségét tekintve kategóriájában egyedülálló. Biztonságos, szabályos égés Perforált, rozsdamentes acélban az égő egy előre néző alumínium támaszon nyugszik. Két gyújtóelektróda és egy lángérzékelő vagy ionizációs eszköz vezérli, geometriai kialakítása teljes mértékben védelmet nyújt az elkerülhetetlen mechanikai stressz és hő-sokk ellen. Alacsony nyomásveszteség Annak érdekében, hogy a 3 hidraulikus kör egymástól függetleníthető legyen, az ACO FS alacsony nyomásveszteségű szivattyút használ az áramlások egyidejű szabályozására.

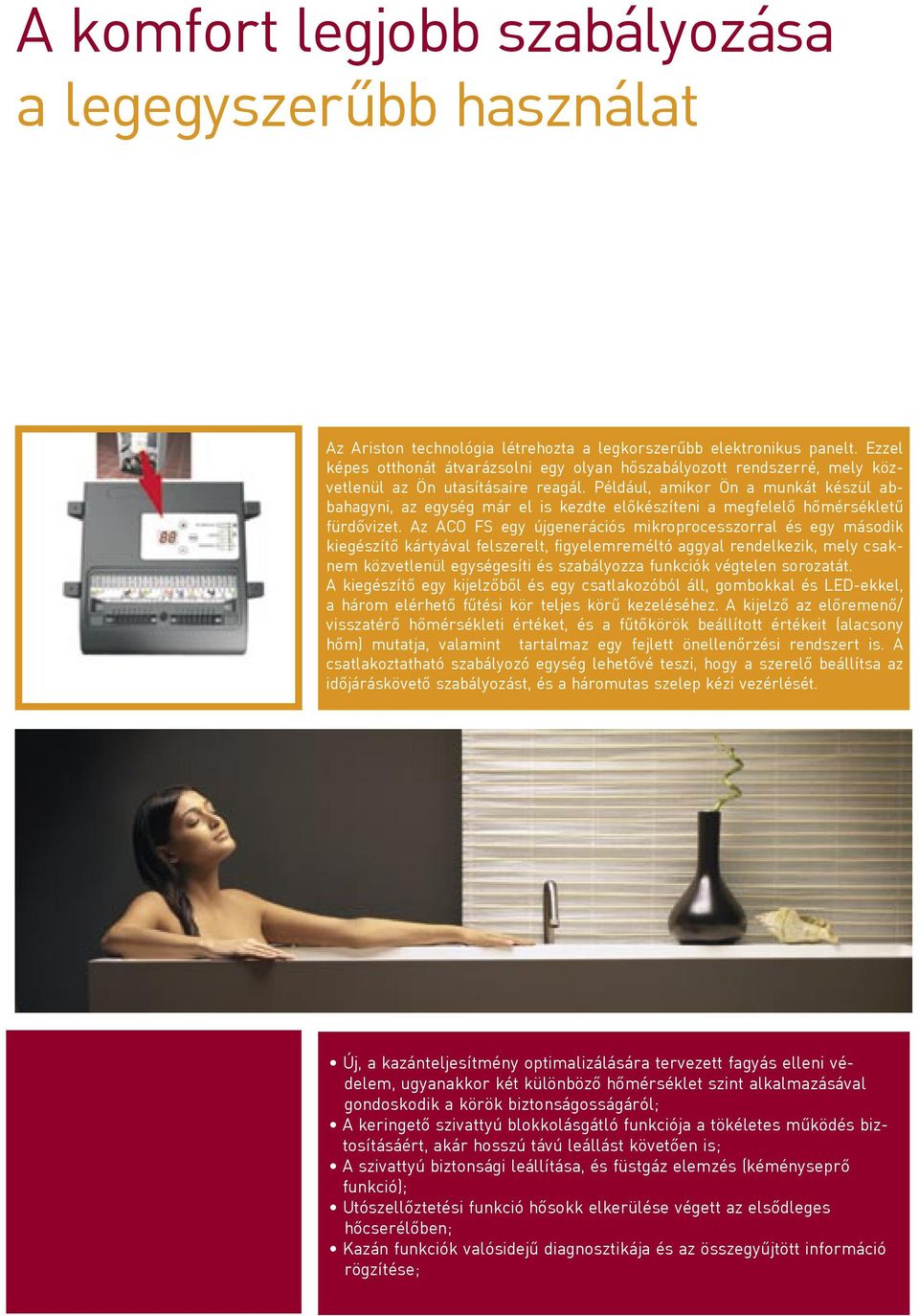

10 A komfort legjobb szabályozása a legegyszerűbb használat Az Ariston technológia létrehozta a legkorszerűbb elektronikus panelt. Ezzel képes otthonát átvarázsolni egy olyan hőszabályozott rendszerré, mely közvetlenül az Ön utasításaire reagál. Például, amikor Ön a munkát készül abbahagyni, az egység már el is kezdte előkészíteni a megfelelő hőmérsékletű fürdővizet. Az ACO FS egy újgenerációs mikroprocesszorral és egy második kiegészítő kártyával felszerelt, figyelemreméltó aggyal rendelkezik, mely csaknem közvetlenül egységesíti és szabályozza funkciók végtelen sorozatát. A kiegészítő egy kijelzőből és egy csatlakozóból áll, gombokkal és LED-ekkel, a három elérhető fűtési kör teljes körű kezeléséhez. A kijelző az előremenő/ visszatérő hőmérsékleti értéket, és a fűtőkörök beállított értékeit (alacsony hőm) mutatja, valamint tartalmaz egy fejlett önellenőrzési rendszert is. A csatlakoztatható szabályozó egység lehetővé teszi, hogy a szerelő beállítsa az időjáráskövető szabályozást, és a háromutas szelep kézi vezérlését. Új, a kazánteljesítmény optimalizálására tervezett fagyás elleni védelem, ugyanakkor két különböző hőmérséklet szint alkalmazásával gondoskodik a körök biztonságosságáról; A keringető szivattyú blokkolásgátló funkciója a tökéletes működés biztosításáért, akár hosszú távú leállást követően is; A szivattyú biztonsági leállítása, és füstgáz elemzés (kéményseprő funkció); Utószellőztetési funkció hősokk elkerülése végett az elsődleges hőcserélőben; Kazán funkciók valósidejű diagnosztikája és az összegyűjtött információ rögzítése;

11 A Clima Manager kit segítségével az Ariston egy távirányított kazán rendkívüli kényelmét nyújtja Önnek, hogy könnyedén és erőfeszítés nélkül tudja szabályozni az összes funkciót: klíma-hőmérsékletszabályozás külső érzékelővel; digitális, 7 napos termosztát-időkapcsoló; digitális hőmérő; a kazán üzemi paramétereinek öndiagnosztikája és szabályozása. A fűtést külön külső eszközök nélkül 1 vagy 2 különböző zónában lehet szabályozni. Az átviteli hőmérséklet kiszámítása és beállítása a külső és belső hőmérséklet alapján (külső érzékelők segítségével) történik. Ez racionalizálja a fogyasztást, és csökkenti az üzemeltetési költségeket. Sőt, az ACO FS még valami olyat is kínál, melyet más kondenzációs kazánok nem: eleve úgy van kialakítva, hogy egy további keringető szivattyút lehessen csatlakoztatni hozzá, egy speciális tartozékkal, egy harmadik, magas hőmérsékletű kör szabályozására. Továbbá, ha a 120 literes tárolós kazán kapacitását teljes mértékben kívánjuk kihasználni, minden módosítás és külön költség nélkül egy szolár panellel is kiegészíthető. Szabályozó egység kaszkádos rendszerekhez Több hőmérsékletes és több zónás klíma monitoring egység kaszkádos rendszerekhez NTC Vezérlő egységek több zónás rendszerekhez Külső érzékelő Az Ariston a legigényesebb felhasználók számára is lehetőséget nyújt a hőmérséklet szabályozására speciális légköri megfigyelő egységek alkalmazásával (több hőmérsékletű és több zónás egységek, manager vezérlőegységek, digitális termosztát-időzítők és távirányítású egységek, belső és külső érzékelők).

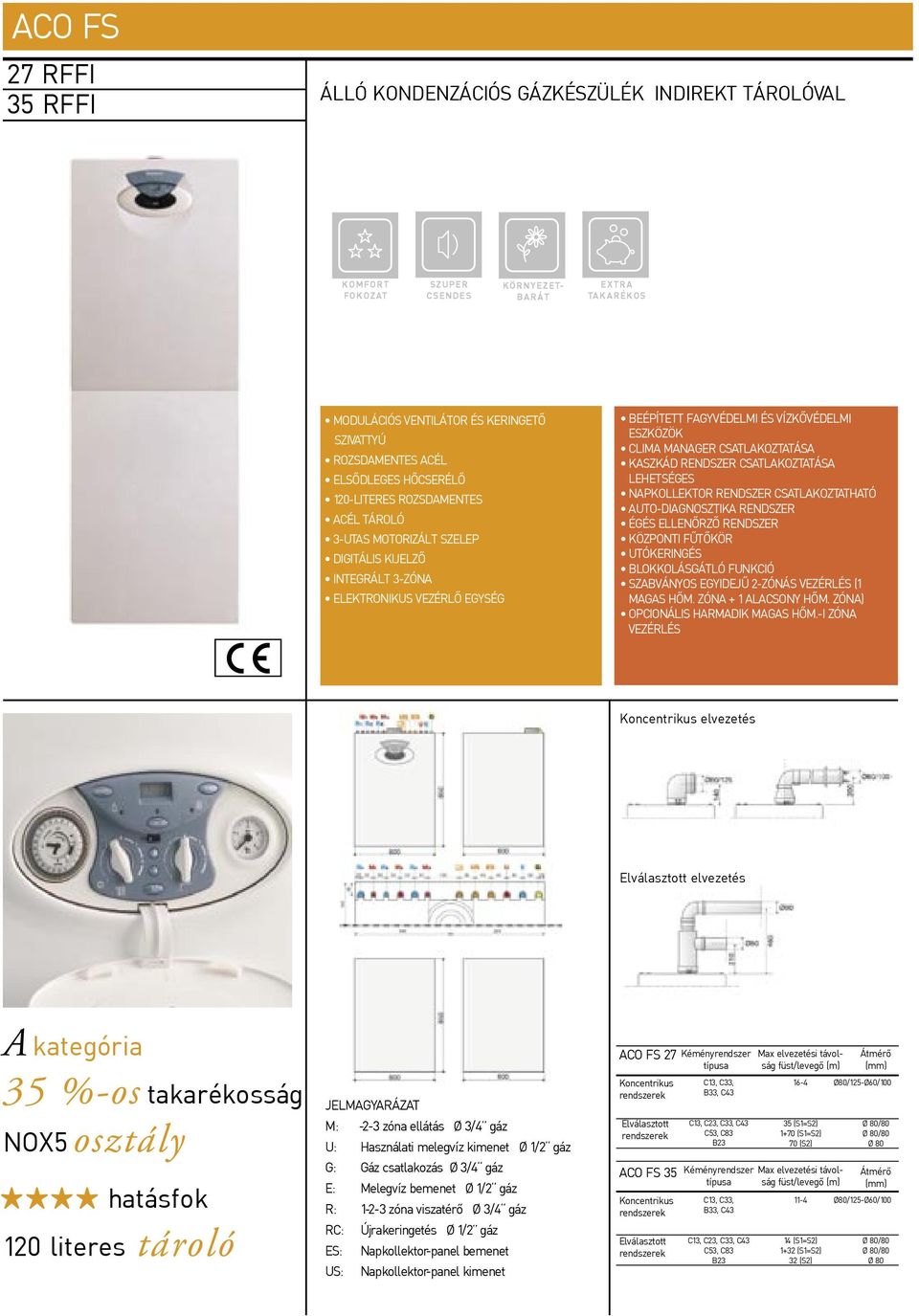

12 ACO FS 27 RFFI 35 RFFI ÁLLÓ KONDENZÁCIÓS GÁZKÉSZÜLÉK INDIREKT TÁROLÓVAL K O M F O R T F O K O Z AT S Z U P E R C S E N D E S K Ö R N Y E Z E T- B A R Á T E X T R A TA K A R É K O S MODULÁCIÓS VENTILÁTOR ÉS KERINGETŐ SZIVATTYÚ ROZSDAMENTES ACÉL ELSŐDLEGES HŐCSERÉLŐ 120-LITERES ROZSDAMENTES ACÉL TÁROLÓ 3-UTAS MOTORIZÁLT SZELEP DIGITÁLIS KIJELZŐ INTEGRÁLT 3-ZÓNA ELEKTRONIKUS VEZÉRLŐ EGYSÉG BEÉPÍTETT FAGYVÉDELMI ÉS VÍZKŐVÉDELMI ESZKÖZÖK CLIMA MANAGER CSATLAKOZTATÁSA KASZKÁD RENDSZER CSATLAKOZTATÁSA LEHETSÉGES NAPKOLLEKTOR RENDSZER CSATLAKOZTATHATÓ AUTO-DIAGNOSZTIKA RENDSZER ÉGÉS ELLENŐRZŐ RENDSZER KÖZPONTI FÛTŐKÖR UTÓKERINGÉS BLOKKOLÁSGÁTLÓ FUNKCIÓ SZABVÁNYOS EGYIDEJÛ 2-ZÓNÁS VEZÉRLÉS (1 MAGAS HŐM. ZÓNA + 1 ALACSONY HŐM. ZÓNA) OPCIONÁLIS HARMADIK MAGAS HŐM.-I ZÓNA VEZÉRLÉS Koncentrikus elvezetés Elválasztott elvezetés A kategória 35 %-os takarékosság NOX5 osztály **** hatásfok 120 literes tároló JELMAGYARÁZAT M: -2-3 zóna ellátás Ø 3/4 gáz U: Használati melegvíz kimenet Ø 1/2 gáz G: Gáz csatlakozás Ø 3/4 gáz E: Melegvíz bemenet Ø 1/2 gáz R: zóna viszatérő Ø 3/4 gáz RC: Újrakeringetés Ø 1/2 gáz ES: Napkollektor-panel bemenet US: Napkollektor-panel kimenet ACO FS 27 Kéményrendszer típusa Koncentrikus rendszerek Elválasztott rendszerek Koncentrikus rendszerek Elválasztott rendszerek C13, C33, B33, C43 C13, C23, C33, C43 C53, C83 B23 Max elvezetési távolság füst/levegő (m) Átmérő (mm) 16-4 Ø80/125-Ø60/ (S1=S2) 1+70 (S1=S2) 70 (S2) ACO FS 35 Kéményrendszer Max elvezetési távolság füst/levegő típusa (m) C13, C33, B33, C43 C13, C23, C33, C43 C53, C83 B23 Ø 80/80 Ø 80/80 Ø Ø80/125-Ø60/ (S1=S2) 1+32 (S1=S2) 32 (S2) Átmérő (mm) Ø 80/80 Ø 80/80 Ø 80

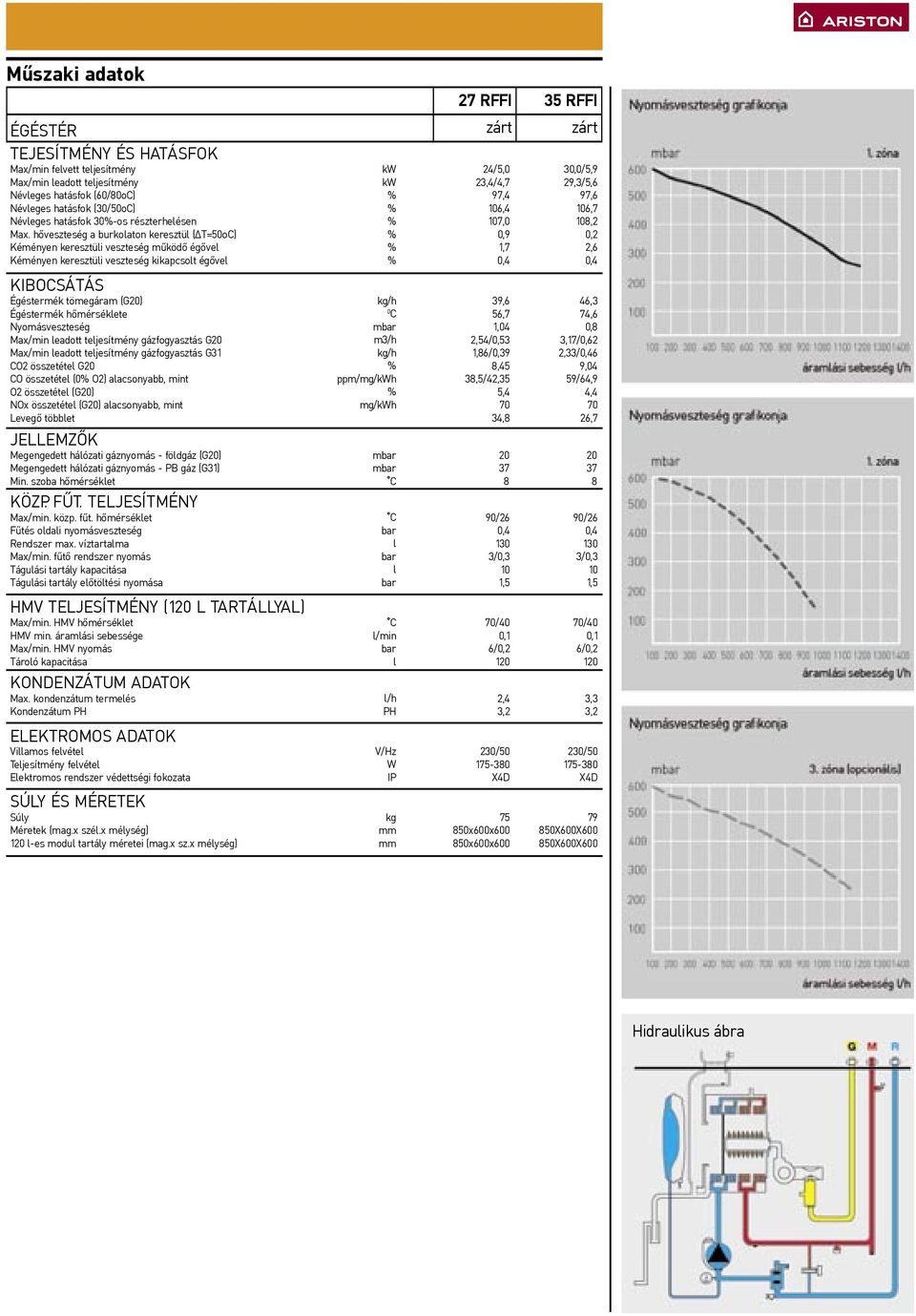

13 Műszaki adatok ÉGÉSTÉR TEJESÍTMÉNY ÉS HATÁSFOK Max/min felvett teljesítmény Max/min leadott teljesítmény Névleges hatásfok (60/80oC) Névleges hatásfok (30/50oC) Névleges hatásfok 30%-os részterhelésen Max. hőveszteség a burkolaton keresztül ( T=50oC) Kéményen keresztüli veszteség működő égővel Kéményen keresztüli veszteség kikapcsolt égővel KIBOCSÁTÁS Égéstermék tömegáram (G20) Égéstermék hőmérséklete Nyomásveszteség Max/min leadott teljesítmény gázfogyasztás G20 Max/min leadott teljesítmény gázfogyasztás G31 CO2 összetétel G20 CO összetétel (0% O2) alacsonyabb, mint O2 összetétel (G20) NOx összetétel (G20) alacsonyabb, mint Levegő többlet JELLEMZŐK Megengedett hálózati gáznyomás - földgáz (G20) Megengedett hálózati gáznyomás - PB gáz (G31) Min. szoba hőmérséklet KÖZP. FÛT. TELJESÍTMÉNY Max/min. közp. fűt. hőmérséklet Fűtés oldali nyomásveszteség Rendszer max. víztartalma Max/min. fűtő rendszer nyomás Tágulási tartály kapacitása Tágulási tartály előtöltési nyomása HMV TELJESÍTMÉNY (120 L TARTÁLLYAL) Max/min. HMV hőmérséklet HMV min. áramlási sebessége Max/min. HMV nyomás Tároló kapacitása KONDENZÁTUM ADATOK Max. kondenzátum termelés Kondenzátum PH ELEKTROMOS ADATOK Villamos felvétel Teljesítmény felvétel Elektromos rendszer védettségi fokozata SÚLY ÉS MÉRETEK Súly Méretek (mag.x szél.x mélység) 120 l-es modul tartály méretei (mag.x sz.x mélység) kw kw % % % % % % kg/h 0 C mbar m3/h kg/h % ppm/mg/kwh % mg/kwh mbar mbar C C bar l bar l bar C l/min bar l l/h PH V/Hz W IP kg mm mm 27 RFFI 35 RFFI zárt 24/5,0 23,4/4,7 97,4 106,4 107,0 0,9 1,7 0,4 39,6 56,7 1,04 2,54/0,53 1,86/0,39 8,45 38,5/42,35 5, , /26 0, /0,3 10 1,5 70/40 0,1 6/0, ,4 3,2 230/ X4D x600x x600x600 zárt 30,0/5,9 29,3/5,6 97,6 106,7 108,2 0,2 2,6 0,4 46,3 74,6 0,8 3,17/0,62 2,33/0,46 9,04 59/64,9 4, , /26 0, /0,3 10 1,5 70/40 0,1 6/0, ,3 3,2 230/ X4D X600X X600X600 Hidraulikus ábra

14 Az Ariston teljes fogyasztói elégedettséget garantál Minőségi termékek Kiváló szolgáltatás Az internetes oldalon a termékkel kapcsolatos minden információ megtalálható: műszaki jellemzők, alkatrész árlista, valamint működési leírások, használati útmutatók. A felhasználónak információt nyújt a megfelelő szervizközpontok telefonszámairól, és lakóhelyükhöz legközelebb lévő kizárólagos képviselőkről.

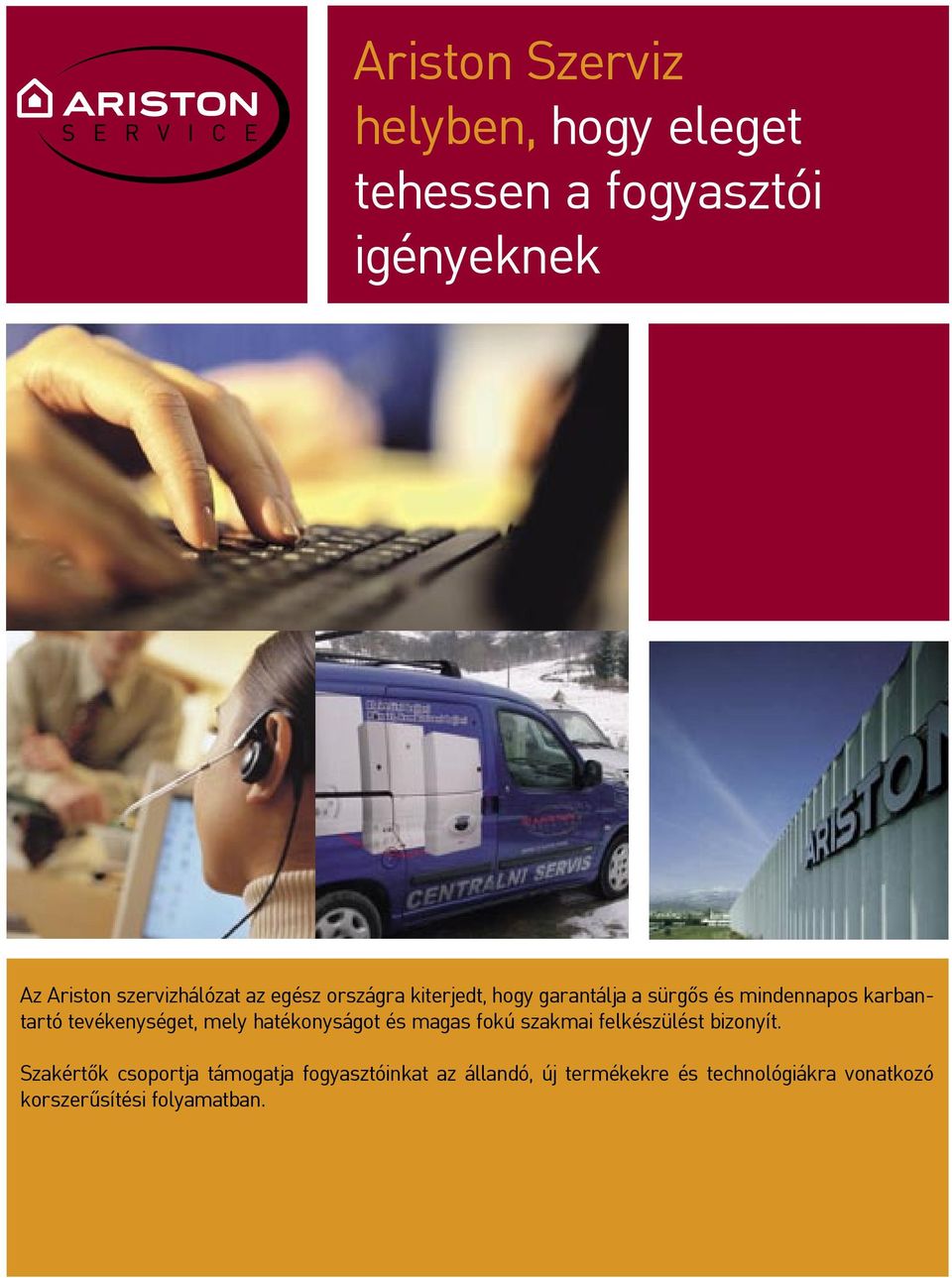

15 Ariston Szerviz helyben, hogy eleget tehessen a fogyasztói igényeknek Az Ariston szervizhálózat az egész országra kiterjedt, hogy garantálja a sürgős és mindennapos karbantartó tevékenységet, mely hatékonyságot és magas fokú szakmai felkészülést bizonyít. Szakértők csoportja támogatja fogyasztóinkat az állandó, új termékekre és technológiákra vonatkozó korszerűsítési folyamatban.

16 Az Ariston az MTS Csoport tagja A világ vezető nemzetközi fűtéstechnikai gyártó és forgalmazó cége, mely több mint 160 országban van jelen közel 7000 alkalmazottjával. A legszélesebb választékban kínál gázkazánokat, elektromos és gázüzemű vízmelegítőket és egyéb más alkatrészeket, kiegészítőket. Merloni TermoSanitari SpA Viale Aristide Merloni Fabriano (AN) Italy Telefono Fax info@it.mtsgroup.com Merloni TermoSanitari Hungária Kft Budapest, Hun utca 2. Tel/Fax: (06 1)
