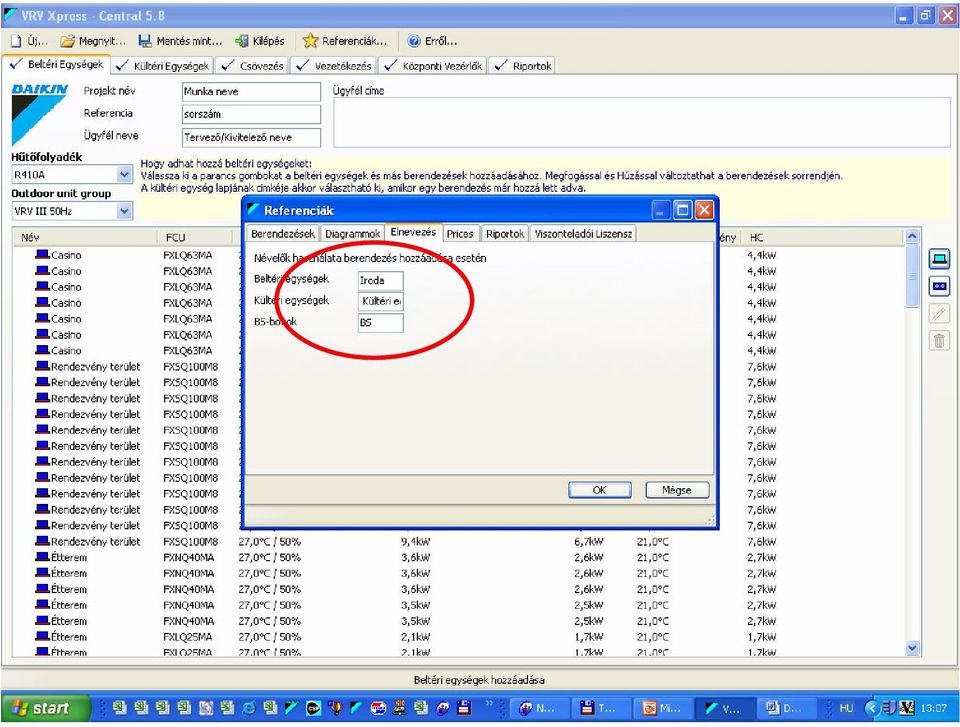

1 VRV Xpressz Használati Útmutató A programmal néhány perc alatt nem csak 5-6 beltéri egységes munkákat, hanem komplett, beltéri egységgel rendelkez irodaházakat, szállodákat is meg lehet tervezni. A kiválasztás megkezdése eltt szükséges az egyes helyiségek érezhet htési igényének és a ftési igénynek a kiszámítása. A programban az igények alapján választhatunk beltéri egységet 14 különböz típusból, típusonként 2,2.-14 vagy akár 25 kw-os méretben. A beltéri egységek beadása után az egyes beltéri egységeket különöz kültéri egységekre köthetjük, és a csövezési diagramot néhány kattintással a kívánt formára alakíthatjuk. Lehetség van az egyes cshosszak megadására is, ekkor a program automatikusan össze is adja az anyagjegyzékben az egyes csátmérkhöz tartozó hosszakat, illetve számolja a rátöltend htközeget is. St, extra hosszú cshosszak esetén az esetleges csátmér növekedést is automatikusan végzi. Ezután választhatunk egyedi, illetve központi vezérlk közül, majd Wordben megnyíló,.rtf kiterjesztés riportot kaphatunk, illetve a csövezési rajzokrol.dxf ábrákat is, amiket AutoCAD rajzba bele is tehetünk. A legújabb kültéri egységek használatához az induló oldalon bal fels sarokban a VRV III 50 Hz-re kell átváltani a programot. Ezt, és az összes többi, a következ oldalakon említett beállításokat elég egyszer megtenni, a következ megnyitásnál már alapból ezekkel a beállításokkal indul el a program: Az alábbi helyen meg lehet adni, hogy a beltéri egységeket hogyan nevezze el alapból a rendszer. Ezen név mellé automatikusan ad egy sorszámot, pl.: Iroda 1, a következ automatikusan Iroda 2 lesz, ha Iroda szót írtunk a gyárilag megadott IND szó helyére, amim az angol indoor, azaz beltéri rövidítése:

2

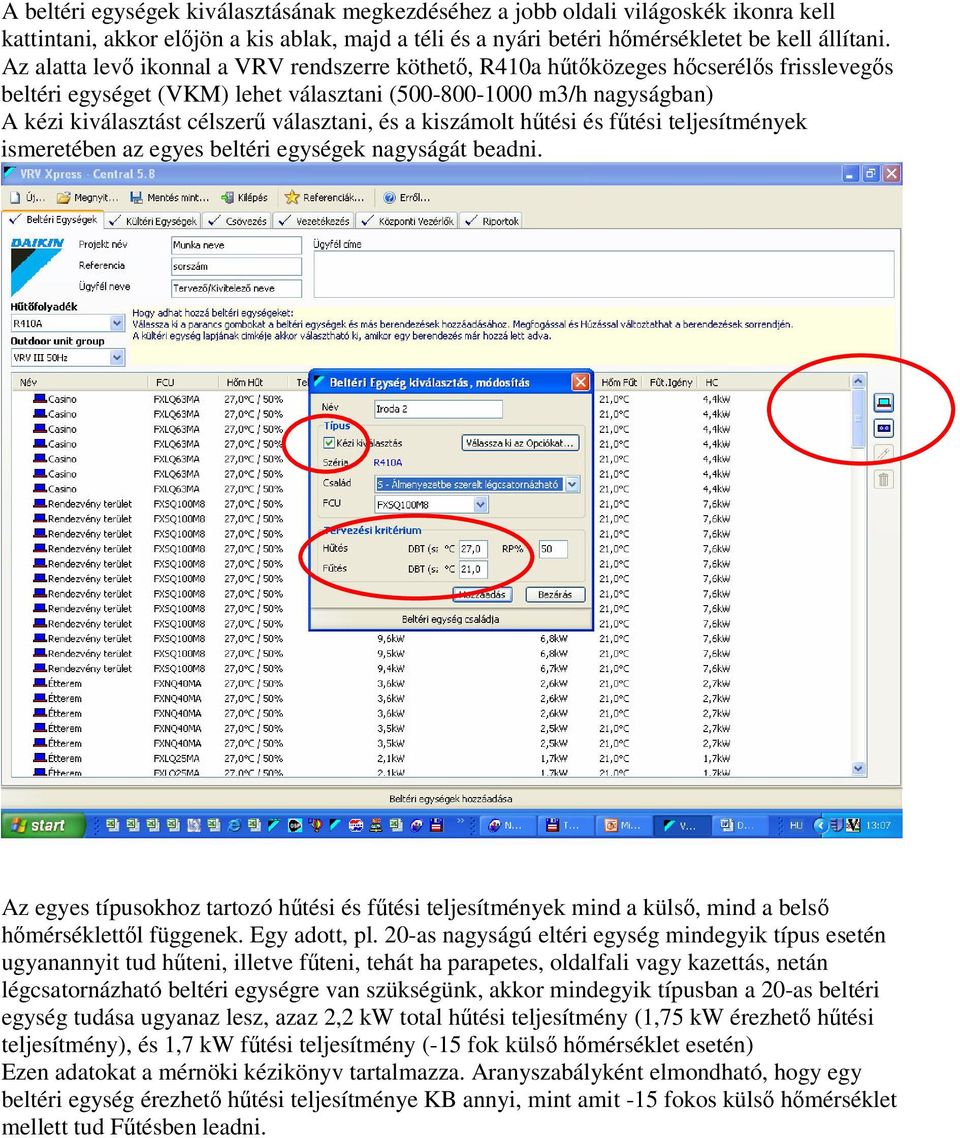

3 A beltéri egységek kiválasztásának megkezdéséhez a jobb oldali világoskék ikonra kell kattintani, akkor eljön a kis ablak, majd a téli és a nyári betéri hmérsékletet be kell állítani. Az alatta lev ikonnal a VRV rendszerre köthet, R410a htközeges hcseréls frisslevegs beltéri egységet (VKM) lehet választani ( m3/h nagyságban) A kézi kiválasztást célszer választani, és a kiszámolt htési és ftési teljesítmények ismeretében az egyes beltéri egységek nagyságát beadni. Az egyes típusokhoz tartozó htési és ftési teljesítmények mind a küls, mind a bels hmérséklettl függenek. Egy adott, pl. 20-as nagyságú eltéri egység mindegyik típus esetén ugyanannyit tud hteni, illetve fteni, tehát ha parapetes, oldalfali vagy kazettás, netán légcsatornázható beltéri egységre van szükségünk, akkor mindegyik típusban a 20-as beltéri egység tudása ugyanaz lesz, azaz 2,2 kw total htési teljesítmény (1,75 kw érezhet htési teljesítmény), és 1,7 kw ftési teljesítmény (-15 fok küls hmérséklet esetén) Ezen adatokat a mérnöki kézikönyv tartalmazza. Aranyszabályként elmondható, hogy egy beltéri egység érezhet htési teljesítménye KB annyi, mint amit -15 fokos küls hmérséklet mellett tud Ftésben leadni.

4 A beltéri egységek után kültéri egységeket kell választanunk. Felül a 2. kis fülre kattintva ezt megtehetjük, majd a középen lev kis zöld egységre kattintva jelenik meg a kültéri egységek ablaka.

5 A kültéri egységek közül választhatunk néhány típusból: Itt is célszer 35 fokos nyár és -15 fokos téli hmérsékletet adni, gyárilag a programban 0 fok van írva, mint téli hmérséklet. A VRV III P COMPACT és a VRV III P HIGH COP között az a különbség, hogy a compact esetben a legkisebb alapterület gépet adja a program, a HIGH COP esetén meg a legjobb COP (teljesítmény tényez) kombinációt. VRV III P R410a: ez a csak ht kültéri egység. Mivel mindössze 4-5% a különbség a csak ht és a hszivattyús kültéri egység között, ezt nem szoktuk javasolni választani. VRV III S P R410a: 1 fázisú, hszivattyús Mini VRV ( ,5 kw-ig kapható) VRV III S PY R410a: Új, 3 fázisú, hszivattyús Mini VRV ( ,5 kw-ig kapható) A fenti képen lev példánál: látjuk, hogy 52 kw-ot tud hteni és 32 kw-ot tud Fteni (-15 fok mellett) a Compact kültéri, ekkor 1 db RXYQ18P kültérit választ. Ha HIGH COP-re választanék, akkor:

6 Ekkor az RXYQ18-as kültérit 1 db RXYQ10-es és 1 db RXYQ8-as kültéribl állítja össze. Ekkor jóval nagyobb a 2 gép hcserélje, mint az RXYQ18-asé, ezért több mind a htési, mind a ftési teljesítmény, ahogy látjuk, ftésben akár 40%-kal! Árban a 2 rendszer egyforma, azaz a 18-as kültéri ára pont a 10-es és a 8-as összege. Emiatt csak ott érdemes egy gépként 18-as kültérit adni, ahol kevés a hely a gépnek. A jobb oldali oszlopban lev beltéri egységeket, amiket egy rendszerre szeretnénk kötni, rá kell kötni a választott kültéri egységre. De pl. egy 24-es nagyságú kültérinél, ahogy a kompakt kültéri 1 db 10-es és 1 db 14-es gépbl áll, míg a HGH COP-s kültéri 3 db 8-as nagyságú kültéribl ál, ott az ár már nem egyforma, a 3 gép drágábbra jön ki.

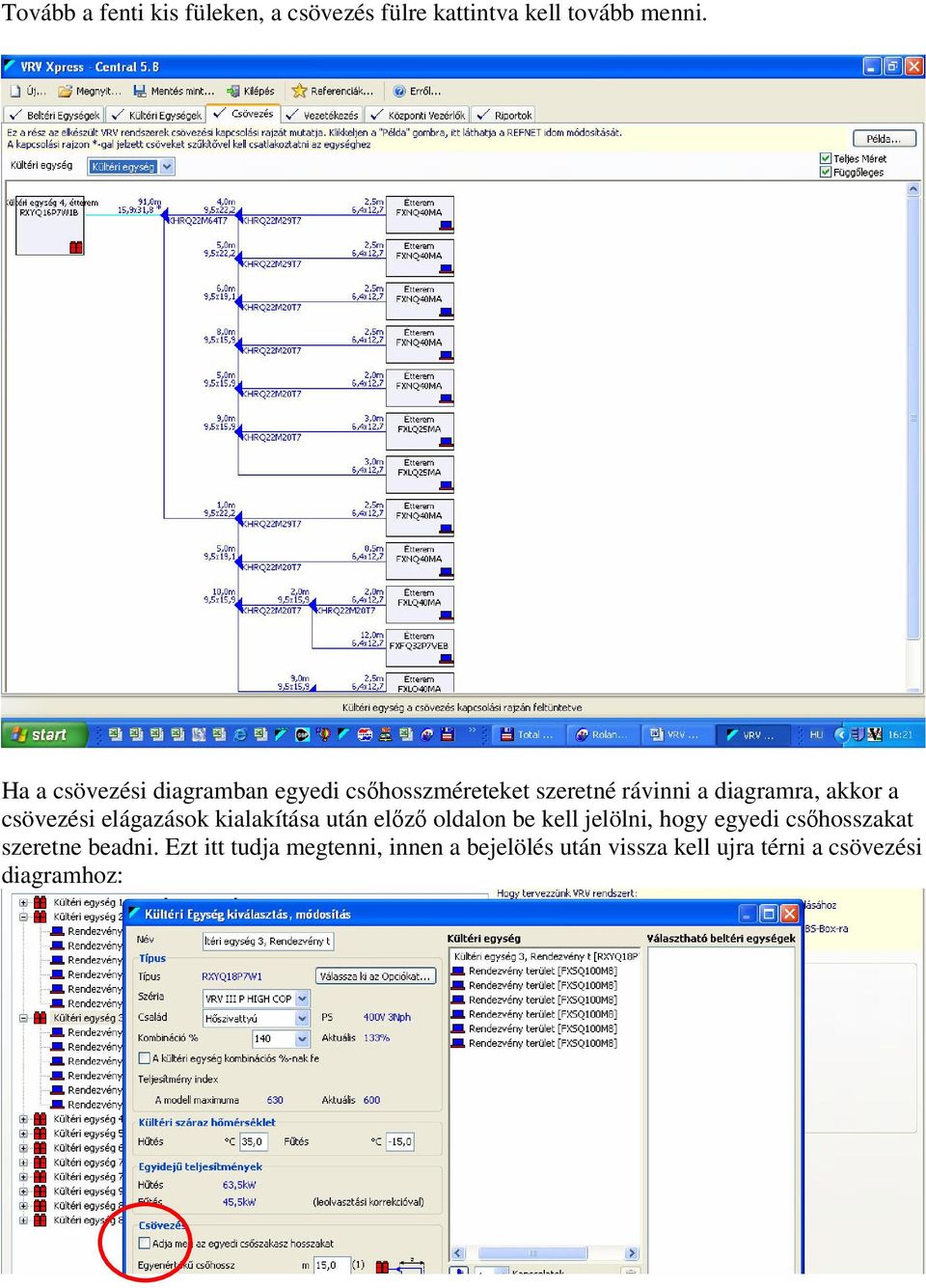

7 Tovább a fenti kis füleken, a csövezés fülre kattintva kell tovább menni. Ha a csövezési diagramban egyedi cshosszméreteket szeretné rávinni a diagramra, akkor a csövezési elágazások kialakítása után elz oldalon be kell jelölni, hogy egyedi cshosszakat szeretne beadni. Ezt itt tudja megtenni, innen a bejelölés után vissza kell ujra térni a csövezési diagramhoz:

8 Ezután visszatérve a csövezési diagramhoz, az alábbit láthatjuk: Az adott csszakaszon jobb klikk, majd ott kell megadni a cshosszat. A világoskék szín azt jelzi, hogy a program a kültéri egység nagyságának figyelembe vételével automatikusan növeli a csátmért, ha ez szükséges. 90 m felett pl. már szükséges. Az alábbi szabályt mindenképpen be kell tartani:

9 Ha ez kész, minden kültéri rendszerre tudunk a vezetékezési diagramon változtatni. Alapesetben vezetékes szabályozót ad a gép mellé a program, ezt vezeték nélkülire is változtathatjuk, illetve akár 16 beltéri egységet összeköthetünk 1 db vezetékes vagy infra (vezeték nélküli) szabályozóra, de ekkor minden beltérinek ugyanabban a helyiségben kell lennie. (a jelölt legördül menüben van az összes kültéri egység, amiket választottunk.) Jobb klikk az adott beltérin, és az alábbit kapjuk:

10 Az utolsó fül a riport készítés. A jelölt Ikon, amelyiken az A bet van, azzal lehet.rtf kiterjesztés riportot készíteni. A gép által felajánlott nevet ne változtassuk meg, mert lefagyhat a program. Ha a Jobb alsó piros karikánál megjegyzést látunk, akkor azt elbb javítani kell, mert addig a riport nem készíthet el. Leggyakrabban a kezdetkor a projekt neve, referencia, és ügyfél név hiányzik, vagy a fent jelzett esetben pl. nincs befejezve a csövezési diagram. A jobb oldali piros körben lev ikonra kattintva lehet.dxf kiterjesztés rajzokat kapni, amiket AutoCAD-be meg lehet nyitni.

11 A riport a következ formában néz ki: A cshosszakat szépen összegyjtve megkapjuk, ha minden csszakaszra rávittük. Magát a VRV kiválasztást is célszer elmenteni, mert bármi változik késbb, akkor egyszeren tudunk változtatni a rendszerünkön. A program által ajánlott projekt nevet használjuk a mentésnél, majd ezután nevezzük át a file-ot, ha a felajánlott név nem tetszik. A program használatához sok sikert kívánunk!
