1 1. oldal EuroOffice Térképes diagram (Map Chart) Az EuroOffice Professzionális Térképes diagram bővítmény olyan hiánypótló eszköz, amellyel statisztikai adatainkat térképeken jeleníthetjük meg könnyen és változatosan az OpenOffice.org Számolótáblába integrálva. Két verzióban érhető el, a Professzionális és az ingyenes változatban. A MultiRáció Kft. fejlesztette ki az OpenOffice és az EuroOffice programcsaládokhoz. 4 fajta részletes adatbázisra épülő térképes diagramot készíthetünk vele: Európa, Magyarország régiói és települései, a világ, végül az Egyesült Államok. Az egyes adatbázisokhoz tartozó pontos földrajzi neveket, melyeket az EuroOffice Professzionális Térképes diagram automatikusan felismer, több különálló oldalon tüntettük fel. A kisebb területek beosztása az Európai Unió hivatalos statisztikai felosztását, a NUTS-rendszert követi. A térképes diagramok készítésének menetét részletesen a Professzionális változatra ismertetjük; a free változat ugyanúgy működik, csak az elkészíthető diagramok típusaiban van korlátozás (az országoknál kisebb területek, a helyettesítő elnevezések és az egyedi ikonok tekintetében). Térképes diagram beszúrása Az adatok elrendezése Térképes diagram készítésekor az első lépés a megjelenítendő adatok elrendezése egy munkalapon. Példánkban az alábbi adatokkal dolgozunk: Az EuroOffice Professzionális Térképes diagram, amint azt a későbbiekben látni is fogjuk, a különféle módon elrendezett adatokat rugalmasan kezeli. A példában az alapértelmezett elrendezést használjuk, amely a legtöbb alkalmazáshoz megfelel. EuroOffice Professzionális Térképes diagram használatának kezdete Az EuroOffice Professzionális Térképes diagram feltelepítése után az EuroOffice Számolótábla

2 2. oldal Beszúrás menüjébe bekerül az EuroOffice Térképes diagram menüpont. Az EuroOffice Professzionális Térképes diagram ezzel a menüponttal indítható el. Indítás után az EuroOffice Professzionális Térképes diagram feltételezi, hogy a kiválasztott adatok alapján szeretnénk a térképet megjeleníteni. Amennyiben csak egyetlen cellát választottunk ki, az EuroOffice Professzionális Térképes diagram a cellát körülvevő cellákban szereplő adatokkal kibővíti a tartományt. Ha korábban már készítettünk térképes diagramot (még akkor is, ha a program korábbi futásakor készítettük), az EuroOffice Térképes diagram párbeszédablakában legutóbb használt választásaink jelennek meg, így az alapértelmezett beállításokat saját igényeinknek megfelelően alakíthatjuk. A párbeszédablak első oldala: Adja meg az adatforrást A párbeszédablak megnyitásakor az EuroOffice Professzionális Térképes diagram a kiválasztott cellák alapján megpróbálja kitalálni az adattartományt, de megadhatjuk úgy is, hogy beírhatjuk a mezőbe (pl. A1:G7), vagy a mező mellett jobbra található gombra klikkelve kiválasztjuk az egérrel. Válasszuk Az adatok sorokban vannak opciót, ha a példánkhoz hasonlóan az adatok vízszintesen, a terület nevével egy sorban helyezkednek el. Válasszuk Az adatok oszlopokban vannak opciót, ha az adatok függőlegesen, a terület nevével egy oszlopban helyezkednek el. Jelöljük be a Címkék az első sorban / oszlopban opciót, ha az első sorban, vagy oszlopban nem az adatok, hanem az adatok címkéi szerepelnek. A mi példánkban ezt a jelölőnégyzetet be kell jelölni, ugyanis az első sorban az "Adat1", "Adat2" és "Adat3" címkék szerepelnek, melyeket jelmagyarázatként megjelenítünk. Az oldal alján látható legördülő mezőben kiválaszthatjuk, hogy melyik munkalapon jelenjen meg a

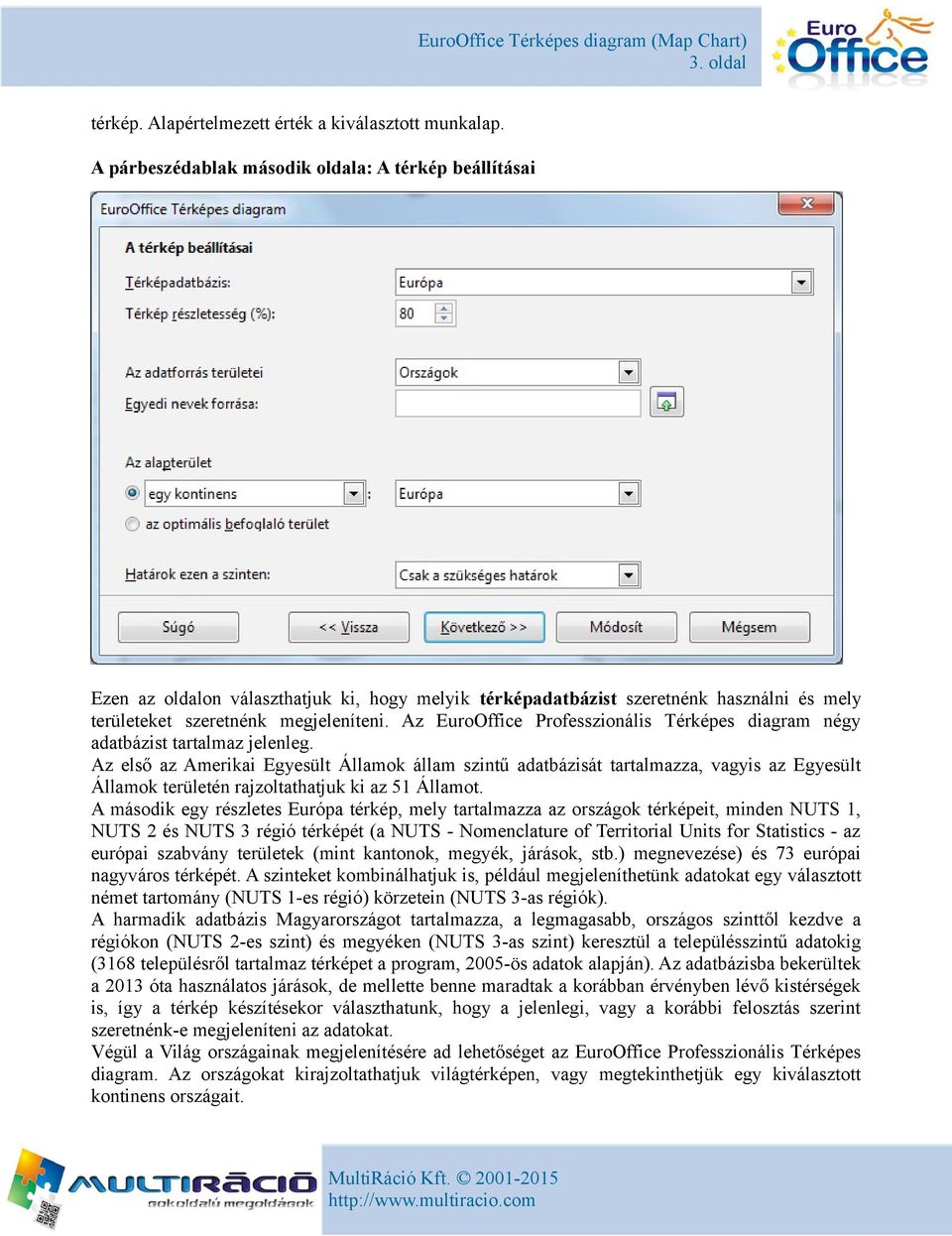

3 3. oldal térkép. Alapértelmezett érték a kiválasztott munkalap. A párbeszédablak második oldala: A térkép beállításai Ezen az oldalon választhatjuk ki, hogy melyik térképadatbázist szeretnénk használni és mely területeket szeretnénk megjeleníteni. Az EuroOffice Professzionális Térképes diagram négy adatbázist tartalmaz jelenleg. Az első az Amerikai Egyesült Államok állam szintű adatbázisát tartalmazza, vagyis az Egyesült Államok területén rajzoltathatjuk ki az 51 Államot. A második egy részletes Európa térkép, mely tartalmazza az országok térképeit, minden NUTS 1, NUTS 2 és NUTS 3 régió térképét (a NUTS - Nomenclature of Territorial Units for Statistics - az európai szabvány területek (mint kantonok, megyék, járások, stb.) megnevezése) és 73 európai nagyváros térképét. A szinteket kombinálhatjuk is, például megjeleníthetünk adatokat egy választott német tartomány (NUTS 1-es régió) körzetein (NUTS 3-as régiók). A harmadik adatbázis Magyarországot tartalmazza, a legmagasabb, országos szinttől kezdve a régiókon (NUTS 2-es szint) és megyéken (NUTS 3-as szint) keresztül a településszintű adatokig (3168 településről tartalmaz térképet a program, 2005-ös adatok alapján). Az adatbázisba bekerültek a 2013 óta használatos járások, de mellette benne maradtak a korábban érvényben lévő kistérségek is, így a térkép készítésekor választhatunk, hogy a jelenlegi, vagy a korábbi felosztás szerint szeretnénk-e megjeleníteni az adatokat. Végül a Világ országainak megjelenítésére ad lehetőséget az EuroOffice Professzionális Térképes diagram. Az országokat kirajzoltathatjuk világtérképen, vagy megtekinthetjük egy kiválasztott kontinens országait.

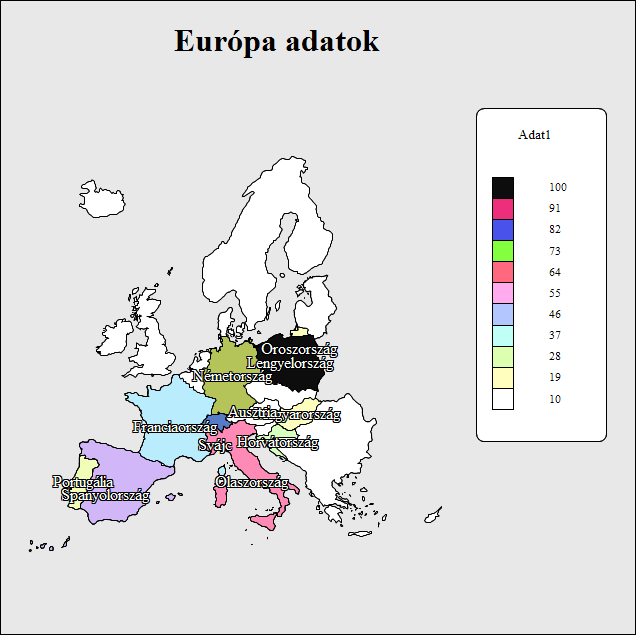

4 4. oldal A megfelelő adatbázis kiválasztása után a Térkép részletessége adható meg. A részletesség csökkentésével esetleg túl egyszerűvé válhat térképünk, növelésével viszont a kirajzoláshoz túl sok memória szükséges, és régebbi gépeken nagyon lassúvá válik. Vegyük figyelembe, hogy a különböző adatbázisok különböző beállítást igényelnek. Európa például nagyon részletes, s a legtöbb esetben a 80%-os beállítás megfelelő, míg a kevésbé részletes magyar adatbázis esetében a 100% ajánlott. Ezután állítsuk be Az adatforrás területei legördülő mezőben, hogy milyen szintű megjelenítést szeretnénk. A mi példánkban az "Országok" szintet választottuk, mivel európai országok szerepelnek az adatainkban. Az Egyedi nevek forrása mezőben a régióknak egyedi neveket adhatunk. Ez akkor lehet hasznos, ha az eredeti nyelvtől eltérő térképet szeretnénk. Az itt megadott tartomány minden sorában egy-egy egyedi nevet definiálunk. A sor első cellájában az EuroOffice Professzionális Térképes diagram által felismerhető, hivatalos neveket kell megadni (az európai adatbázisban minden régió hivatalos neve angolul, és a régió nyelvén is szerepel). A cellától jobbra adhatjuk meg az egyedi neveket. Például ha a Magyarországra a Magyar Köztársaság névvel és az MO rövidítéssel is szeretnénk hivatkozni, a következő táblát kell létrehoznunk: Ha úgy kényelmesebb, az egyedi neveket külön sorban is megadhatjuk: Ezután Az alapterület mezőben kiválaszthatjuk, hogy az adatokat mely területen szeretnénk megjeleníteni. Vagy válasszunk egy szintet (például "országok"), a szinten belül egy területet, vagy rábízhatjuk az EuroOffice Professzionális Térképes diagramra az optimális terület kiválasztását. Az első esetben a választott terület fehér (esetleg a választott színezéstől függően más) színben jelenik meg és a hátteret biztosítja az adattartomány területeinek. Az optimális terület választása esetén nincs ilyen háttér. Ha a szomszédos területeket is jelölni szeretnénk, engedélyeznünk kell a határvonalak kirajzolását. A Határok ezen a szinten választómezőben megadhatjuk, hogy melyik szintig akarjuk megjeleníteni a határokat. Ennek a szintnek és a felette lévő szinteknek a határait különböző vastagságú vonalakkal fogja a program kirajzolni. Például az európai adatbázis esetében ha a NUTS 2 szintet választjuk itt, akkor az országhatárok vastagon fognak megjelenni, a NUTS 1 régiók határai kicsit vékonyabban, és legvékonyabban a NUTS 2 régiók határai. A NUTS 3 régiók határai ennél a választásnál nem fognak megjelenni.

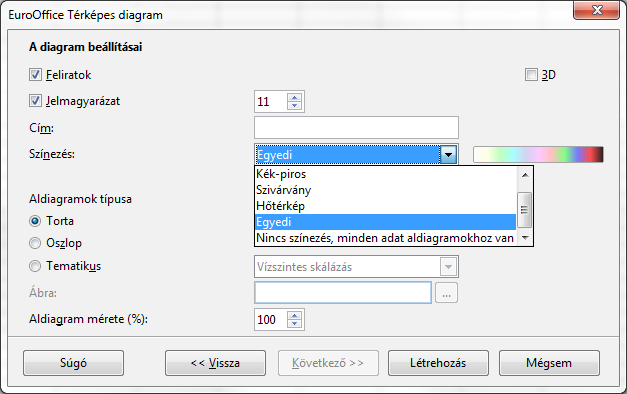

5 5. oldal A párbeszédablak harmadik oldala: A diagram beállításai Ezen az oldalon állíthatjuk be a diagram külsejét. Az első jelölőnégyzettel engedélyezhetjük, vagy letilthatjuk a Feliratok megjelenését. Ha engedélyezzük, a térképen megjelennek a területek nevei úgy, ahogyan az adattartományban szerepelnek. Ha egyedi neveket használtunk, az egyedi nevek jelennek meg. A Jelmagyarázat jelölőnégyzettel a jelmagyarázatot engedélyezhetjük, vagy tilthatjuk le. Engedélyezésével a diagram jobb fölső sarkában megjelenik egy színskála és az aldiagram színeihez tartozó címkék. Alap esetben a skála 11 részre oszlik, de ettől igény szerint eltérhetünk. 2 és 11 között bármilyen értéket megadhatunk. Ha az első oldalon bejelöltük a Címkék az első sorban / oszlopban jelölőnégyzetet, a jelmagyarázat a címkéket az adattartomány megfelelő részéből olvassa be.

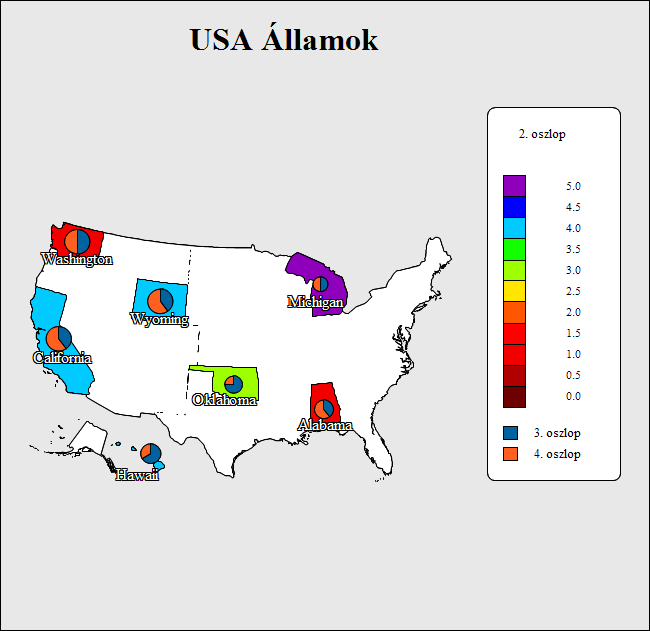

6 6. oldal A Színezés legördülő mezőben választhatunk a Szürkeárnyalatos, Kék-piros, Szivárvány, Hőtérkép és Egyedi közül. Ezen kívül választhatjuk a "Nincs színezés, minden adat aldiagramokhoz van" opciót. Ebben az esetben a területek nem lesznek színezve, és minden adat aldiagramokban jelenik meg. Egyedi színezés esetén a megnyíló párbeszédablak palettájáról, vagy az RGB (Red Green Blue - Vörös Zöld Kék) színek megadásával választhatunk a 24 millió szín közül. Az EuroOffice Professzionális Térképes diagram nem csak egy adatot tud ábrázolni a területek kiszínezésével. Több adat ábrázolására aldiagramokat tud a területeken elhelyezni. Háromféle aldiagram típust választhatunk, lehet torta, oszlop, vagy tematikus aldiagram. A torta és oszlopdiagramok a színezést meghatározó cella utáni cellák adatait torta vagy oszlopok formájában jelenítik meg. Használatuk könnyen elsajátítható lehet azok számára, akik ismerik ezeket az elterjedt diagramtípusokat. Az aldiagramoknak akkor van igazán értelme, ha egynél több adatot ábrázolnak, de a tortadiagram egészének mérete a szeletei összegétől is függ. A tortadiagram a negatív számoknak az abszolútértékét veszi, míg oszlopdiagram esetében természetesen

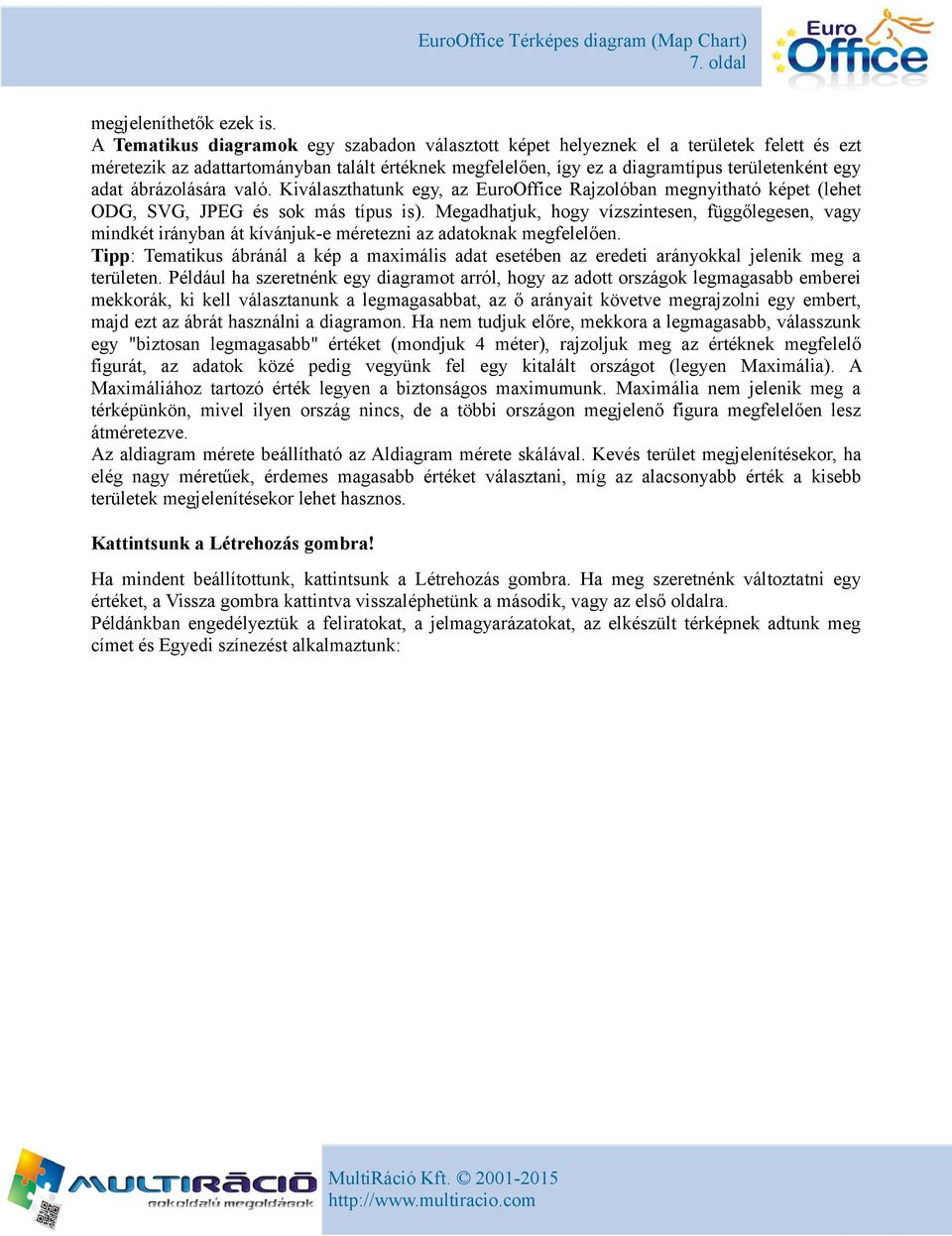

7 7. oldal megjeleníthetők ezek is. A Tematikus diagramok egy szabadon választott képet helyeznek el a területek felett és ezt méretezik az adattartományban talált értéknek megfelelően, így ez a diagramtípus területenként egy adat ábrázolására való. Kiválaszthatunk egy, az EuroOffice Rajzolóban megnyitható képet (lehet ODG, SVG, JPEG és sok más típus is). Megadhatjuk, hogy vízszintesen, függőlegesen, vagy mindkét irányban át kívánjuk-e méretezni az adatoknak megfelelően. Tipp: Tematikus ábránál a kép a maximális adat esetében az eredeti arányokkal jelenik meg a területen. Például ha szeretnénk egy diagramot arról, hogy az adott országok legmagasabb emberei mekkorák, ki kell választanunk a legmagasabbat, az ő arányait követve megrajzolni egy embert, majd ezt az ábrát használni a diagramon. Ha nem tudjuk előre, mekkora a legmagasabb, válasszunk egy "biztosan legmagasabb" értéket (mondjuk 4 méter), rajzoljuk meg az értéknek megfelelő figurát, az adatok közé pedig vegyünk fel egy kitalált országot (legyen Maximália). A Maximáliához tartozó érték legyen a biztonságos maximumunk. Maximália nem jelenik meg a térképünkön, mivel ilyen ország nincs, de a többi országon megjelenő figura megfelelően lesz átméretezve. Az aldiagram mérete beállítható az Aldiagram mérete skálával. Kevés terület megjelenítésekor, ha elég nagy méretűek, érdemes magasabb értéket választani, míg az alacsonyabb érték a kisebb területek megjelenítésekor lehet hasznos. Kattintsunk a Létrehozás gombra! Ha mindent beállítottunk, kattintsunk a Létrehozás gombra. Ha meg szeretnénk változtatni egy értéket, a Vissza gombra kattintva visszaléphetünk a második, vagy az első oldalra. Példánkban engedélyeztük a feliratokat, a jelmagyarázatokat, az elkészült térképnek adtunk meg címet és Egyedi színezést alkalmaztunk:

8 8. oldal Térképes diagram szerkesztése A már létrehozott térképes diagramok szerkesztéséhez kattintsunk rájuk jobb egérgombbal és válasszuk az EuroOffice Térképes diagram szerkesztése opciót. Így a létrehozáskor látott párbeszédablakot nyithatjuk meg, melyben bármelyik beállítást módosíthatjuk. Ha nem akarunk változtatni a beállításokon, csak az adatokon, azt egyszerűen az adattartomány adatainak módosításával megtehetjük. A változások a térképen láthatóvá válnak. Ha a diagram megjelenésén szeretnénk változtatni (mint például a betűtípus megváltoztatása, a jelmagyarázat máshová helyezése, a háttérszín módosítása, stb.), ezt egyszerűen megtehetjük. A

9 9. oldal térképes diagramok egyszerű EuroOffice rajzok, így szerkeszthetőek EuroOffice Rajzolóval is, de még EuroOffice Számolótáblával is. Ha Számolótáblában szeretnénk szerkeszteni, fel kell oldani a csoportba foglalást, elvégezni a módosításokat, majd ismét csoportba foglalni. Mindenképpen ügyelni kell arra, hogy a csoportba foglalás ugyanabban a sorrendben történjen, ahogyan a feloldás történt, máskülönben az EuroOffice Professzionális Térképes diagrammal elveszíthetjük a kapcsolatot. Ha ez történik, nem tudunk változtatni a beállításokon és az adattartománnyal is megszűnik a kapcsolat. Biztonságosabb és kényelmesebb is, ha módosításhoz a vágólapra másoljuk, majd az EuroOffice Rajzolóba beillesztjük a térképet. Rajzolóban a csoportba foglalt képeket egyszerűen, a csoportra duplán kattintva szerkeszthetjük. Ha végeztünk, másolás-beillesztéssel ismét bemásolhatjuk Számolótáblánkba. Ezzel ugyan ideiglenesen megszűnik az adattartomány és a diagram között a kapcsolat, a fájl betöltésekor azonban vissza fog állni. Ehhez csak el kell menteni a számolótáblát ODS formátumba, bezárni, majd újra megnyitni. Ne feledjük, hogy ha a térképes diagram beállításait az EuroOffice Térképes diagram szerkesztése párbeszédablakon keresztül megváltoztatjuk, a diagram visszatér eredeti állapotába és minden formázás elveszik. Ezért a megjelenést érintő formázásokat legutoljára végezzük el. Az adatok változtatása viszont nem jár a formázások elvesztésével. Példák Végül bemutatunk néhány elkészült térképfájlt. Ilyen, és ehhez hasonló szintű térképeket készíthetünk az EuroOffice Professzionális Térképes diagram használatával:

10 10. oldal Magyarország megyéi, hőtérkép színösszeállításban.

11 11. oldal Magyarország régiói, hőtérkép.

12 12. oldal Magyarország megyéi, feliratos, szürkeárnyalatos térképen.

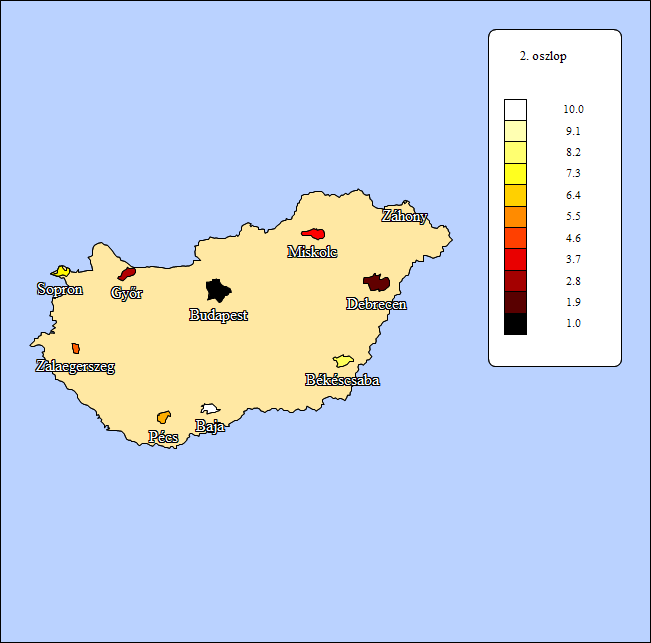

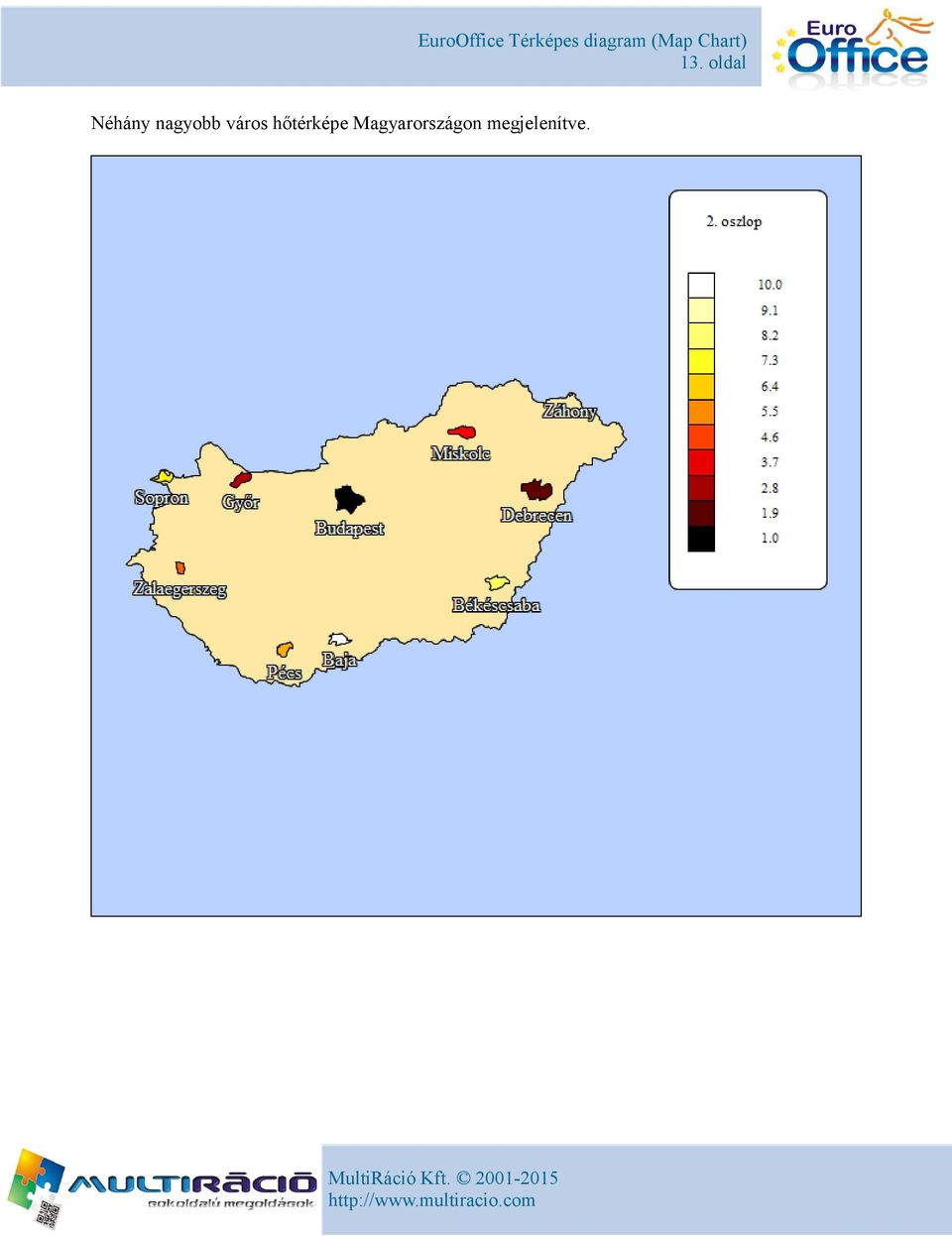

13 13. oldal Néhány nagyobb város hőtérképe Magyarországon megjelenítve.

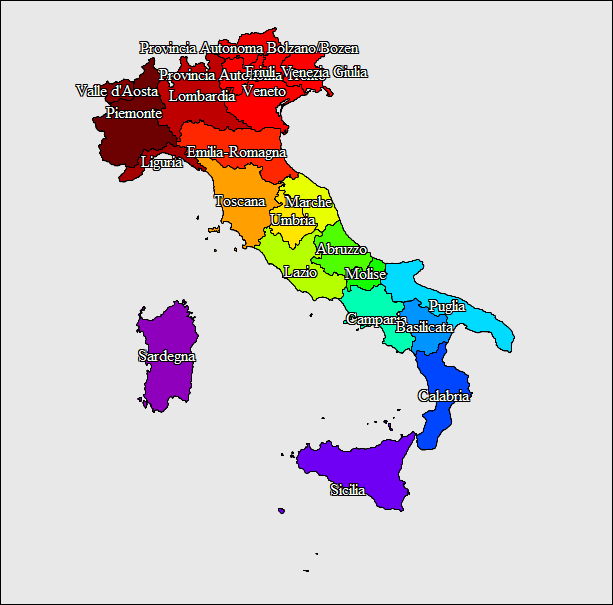

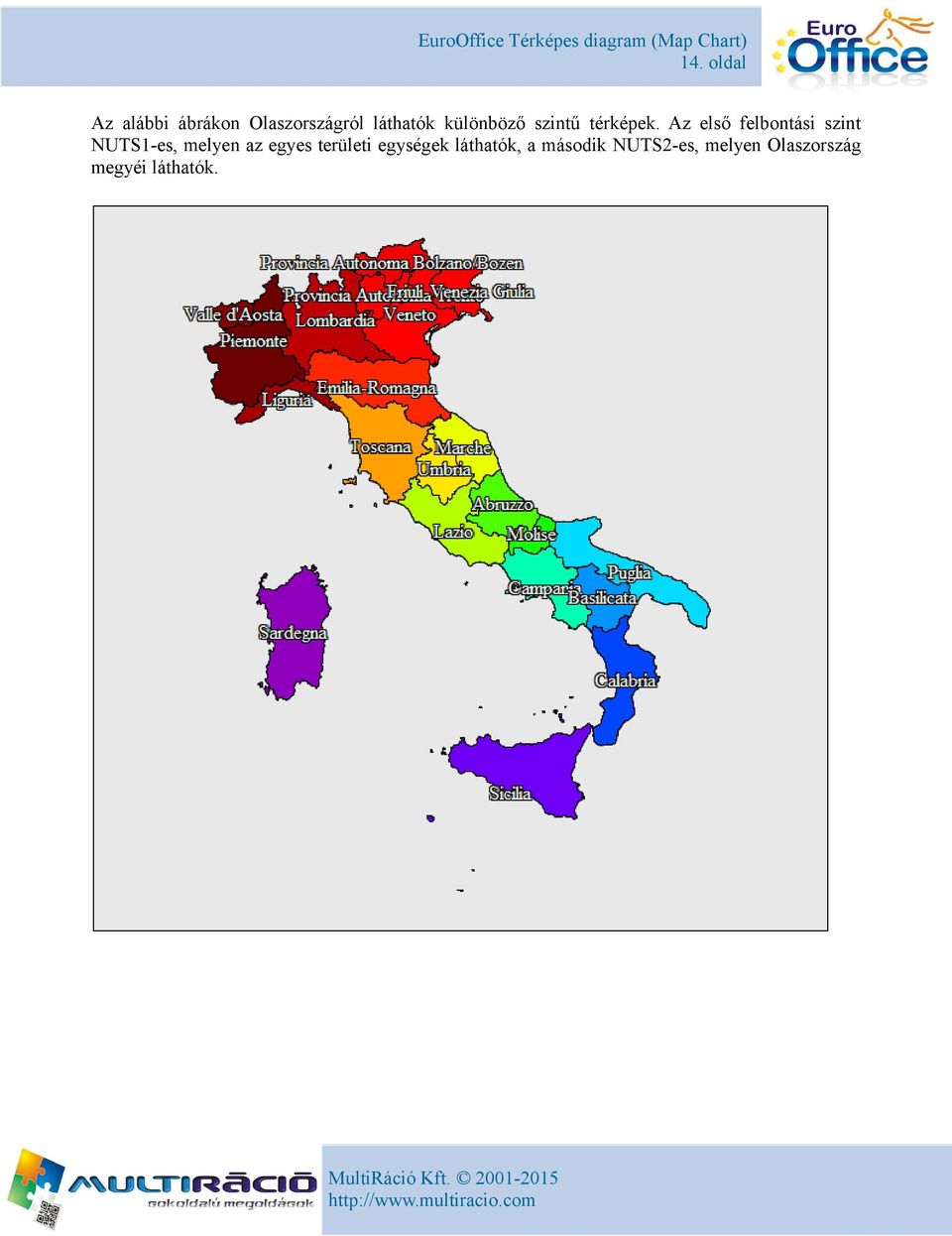

14 14. oldal Az alábbi ábrákon Olaszországról láthatók különböző szintű térképek. Az első felbontási szint NUTS1-es, melyen az egyes területi egységek láthatók, a második NUTS2-es, melyen Olaszország megyéi láthatók.

15 15. oldal A következő négy képen Olaszország négy megyéje NUTS3-as felbontásban látható. A bal fölső képen Piemonte (Torino, Vercelli, Biella, Verbano-Cusio-Ossola, Novara, Cuneo, Asti, Alessandria), mellette Vallée d'aoste (Vallée d'aoste), balra lent Liguria (Imperia, Savona, Genova, La Spezia), míg jobbra lent Lombardia (Varese, Como, Lecco, Sondrio, Milano, Bergamo, Brescia, Pavia, Lodi, Cremona, Mantova) látható.
