1 Page 1 of 6 Támogatás / Excel / Excel 2010 súgó és útmutató / Diagramok / Diagramok formázása Hibasáv felvétele, módosítása és eltávolítása diagramban Hatókör: Microsoft Excel 2010, Outlook 2010, PowerPoint 2010, Word 2010 A hibasávok azokat a lehetséges hibaértékeket jelenítik meg, melyek grafikusan csatlakoznak egy adatsor adatpontjához vagy adatjelölőjéhez. Egy tudományos kísérlet eredményében megjeleníthet például 5 százaléknyi pozitív és negatív lehetséges hibaértéket: Hibasávot kétdimenziós terület-, sáv-, oszlop-, vonal-, xy (pont-) és buborékdiagramhoz adhat. Az xy (pont-) és a buborékdiagramokon a hibasávok az x, az y vagy mindkét tengely értékeihez megjeleníthetők. Miután hibasávot adott egy diagramhoz, szükség szerint módosíthatja annak megjelenését és a hibaszámmal kapcsolatos beállításokat. A hibasávot természetesen el is távolíthatja. Kapcsolódó műveletek A hiba mértékének kiszámítására szolgáló egyenletek áttekintése Hibasáv felvétele Hibasáv megjelenítésének módosítása A hiba mértékével kapcsolatos beállítások módosítása Hibasáv eltávolítása A hiba mértékének kiszámítására szolgáló egyenletek áttekintése Az Excel programban megjeleníthető hibasávok a szabványos hibamértéket, az érték megadott százalékát (5%) vagy egy szabványos szórást használnak.

2 Page 2 of 6 A Szokásos hiba és Szórás funkciók az alábbi egyenletekkel számolják ki a diagramon megjelenített hibamértéket: BEÁLLÍTÁS HASZNÁLT EGYENLET HELY Szokásos hiba s = az adatsor száma i = a pont száma az s adatsorban m = az adatsorok száma a diagram y pontjára n = a pontok száma az egyes adatsorokban y is = az s adatsor i-edik pontjának adatértéke n y = az adatértékek száma az összes adatsorban Szórás s = az adatsor száma i = a pont száma az s adatsorban m = az adatsorok száma a diagram y pontjára n = a pontok száma az egyes adatsorokban y is = az s adatsor i-edik pontjának adatértéke n y = az adatértékek száma az összes adatsorban M = számtani közép Hibasáv felvétele Kétdimenziós terület-, sáv-, oszlop-, vonal-, xy (pont-) vagy buborékdiagramon tegye a következők egyikét: Hibasáv a diagram összes adatsorán való felvételéhez kattintson a diagram tetszőleges pontjára. Hibasáv egy kijelölt adatponthoz vagy adatsorhoz való hozzáadásához válassza ki az adatpontot vagy adatsort, vagy a következő módon válassza ki azt a diagramelemek listájából:

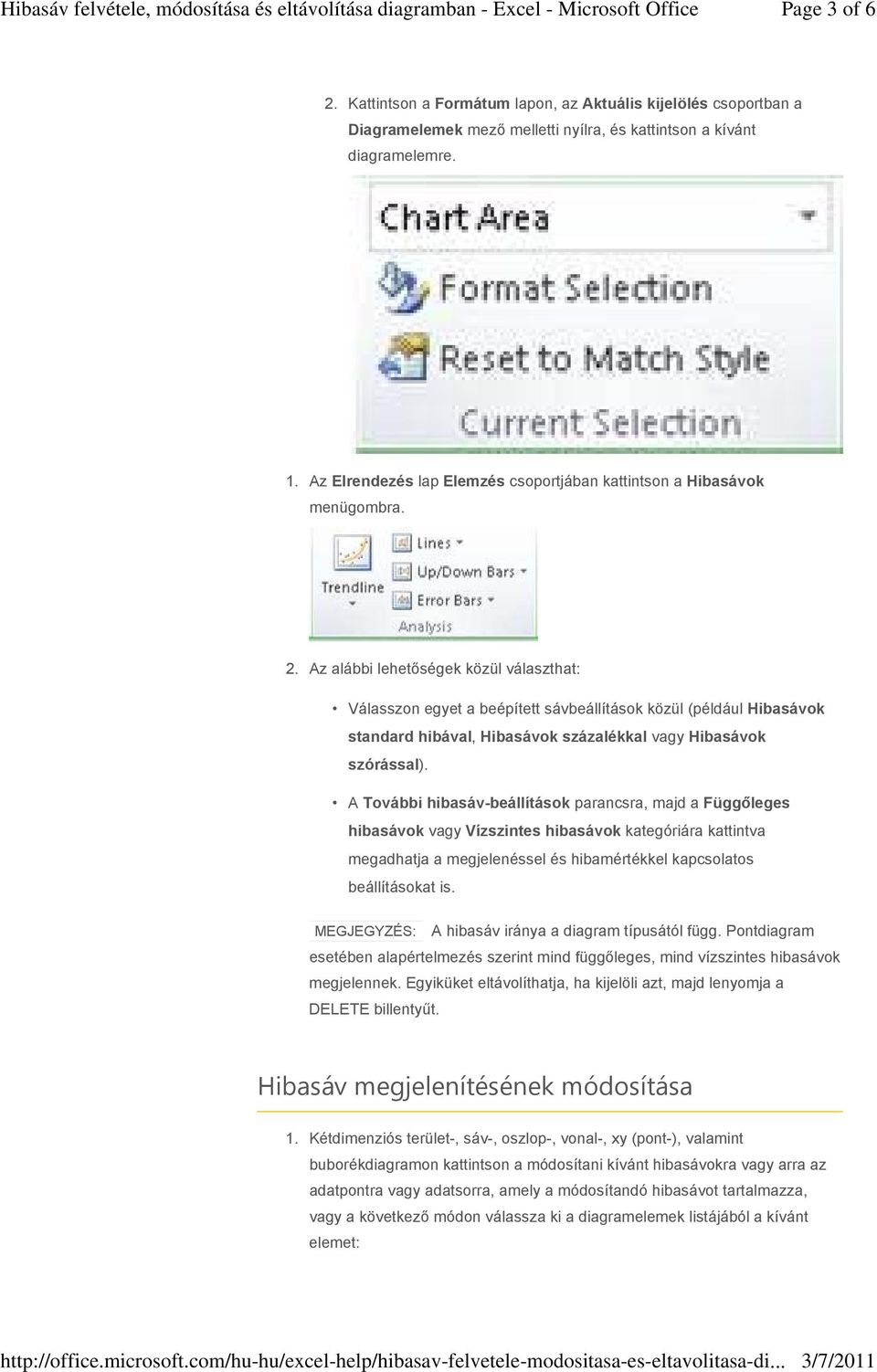

3 Page 3 of 6 Kattintson a Formátum lapon, az Aktuális kijelölés csoportban a Az Elrendezés lap Elemzés csoportjában kattintson a Hibasávok menügombra. Az alábbi lehetőségek közül választhat: Válasszon egyet a beépített sávbeállítások közül (például Hibasávok standard hibával, Hibasávok százalékkal vagy Hibasávok szórással). A További hibasáv-beállítások parancsra, majd a Függőleges hibasávok vagy Vízszintes hibasávok kategóriára kattintva megadhatja a megjelenéssel és hibamértékkel kapcsolatos beállításokat is. MEGJEGYZÉS: A hibasáv iránya a diagram típusától függ. Pontdiagram esetében alapértelmezés szerint mind függőleges, mind vízszintes hibasávok megjelennek. Egyiküket eltávolíthatja, ha kijelöli azt, majd lenyomja a DELETE billentyűt. Hibasáv megjelenítésének módosítása Kétdimenziós terület-, sáv-, oszlop-, vonal-, xy (pont-), valamint buborékdiagramon kattintson a módosítani kívánt hibasávokra vagy arra az adatpontra vagy adatsorra, amely a módosítandó hibasávot tartalmazza, vagy a következő módon válassza ki a diagramelemek listájából a kívánt elemet:

4 Page 4 of 6 Kattintson a Formátum lapon, az Aktuális kijelölés csoportban a Kattintson az Elrendezés lap Elemzés csoportjában található Hibasávok menügombra, majd kattintson a További hibasáv-beállítások parancsra. 3. A Megjelenítés csoportban válassza ki a hibasáv irányát és a végpont stílusát. A hiba mértékével kapcsolatos beállítások módosítása Kétdimenziós terület-, sáv-, oszlop-, vonal-, xy (pont-), valamint buborékdiagramon kattintson a módosítani kívánt hibasávokra vagy arra az adatpontra vagy adatsorra, amely a módosítandó hibasávot tartalmazza, vagy a következő módon válassza ki a diagramelemek listájából a kívánt elemet: Kattintson a Formátum lapon, az Aktuális kijelölés csoportban a

5 Page 5 of 6 Kattintson az Elrendezés lap Elemzés csoportjában található Hibasávok menügombra, majd kattintson a További hibasáv-beállítások parancsra. 3. A hiba mértéke csoportban a következő lehetőségek közül választhat: Ha más módon kívánja meghatározni a hiba mértékét, válassza ki azt a módszert, majd adja meg a hiba mértékét. Ha egyéni értékekkel kívánja meghatározni a hiba mértékét, jelölje be az Egyéni választógombot, majd tegye a következőket: Kattintson az Érték megadása gombra. A Pozitív hibaérték és Negatív hibaérték mezőkben adja meg a hibamérték értékeként használandó munkalaptartományt, vagy adja meg az értékeket vesszővel elválasztva (példa: 0,4, 0,3, 0,8). TIPP A munkalaptartomány meghatározásához kattintson a Párbeszédpanel összecsukása gombra, majd jelölje ki a munkalapon a használni kívánt területet. A párbeszédpanelhez való visszatéréshez kattintson újra a Párbeszédpanel összecsukása gombra. MEGJEGYZÉS: A Microsoft Office Word 2007 vagy a Microsoft Office PowerPoint 2007 programban előfordulhat, hogy az Egyéni hibasávok párbeszédpanelen nem jelenik meg a Párbeszédpanel összecsukása gomb, ezért csak kézzel adhatja meg a használni kívánt hibamérték-értékeket.

6 Page 6 of 6 Hibasáv eltávolítása Kétdimenziós terület-, sáv-, oszlop-, vonal-, xy (pont-), valamint buborékdiagramon kattintson azokra a hibasávokra, adatpontra vagy adatsorra, amely az eltávolítandó hibasávot tartalmazza, vagy a következő módon válassza ki a diagramelemek listájából a kívánt elemet: Kattintson a Formátum lapon, az Aktuális kijelölés csoportban a Az alábbi lehetőségek közül választhat: Kattintson az Elrendezés lap Elemzés csoportjában a Hibasávok menügombra, majd a Nincs parancsra. Nyomja le a DELETE billentyűt. TIPP A hibasávot közvetlenül felvétele után a Gyorselérési eszköztár Visszavonás gombjára kattintva, illetve a CTRL+Z billentyűkombinációval is eltávolíthatja Microsoft Corporation. Minden jog fenntartva.
