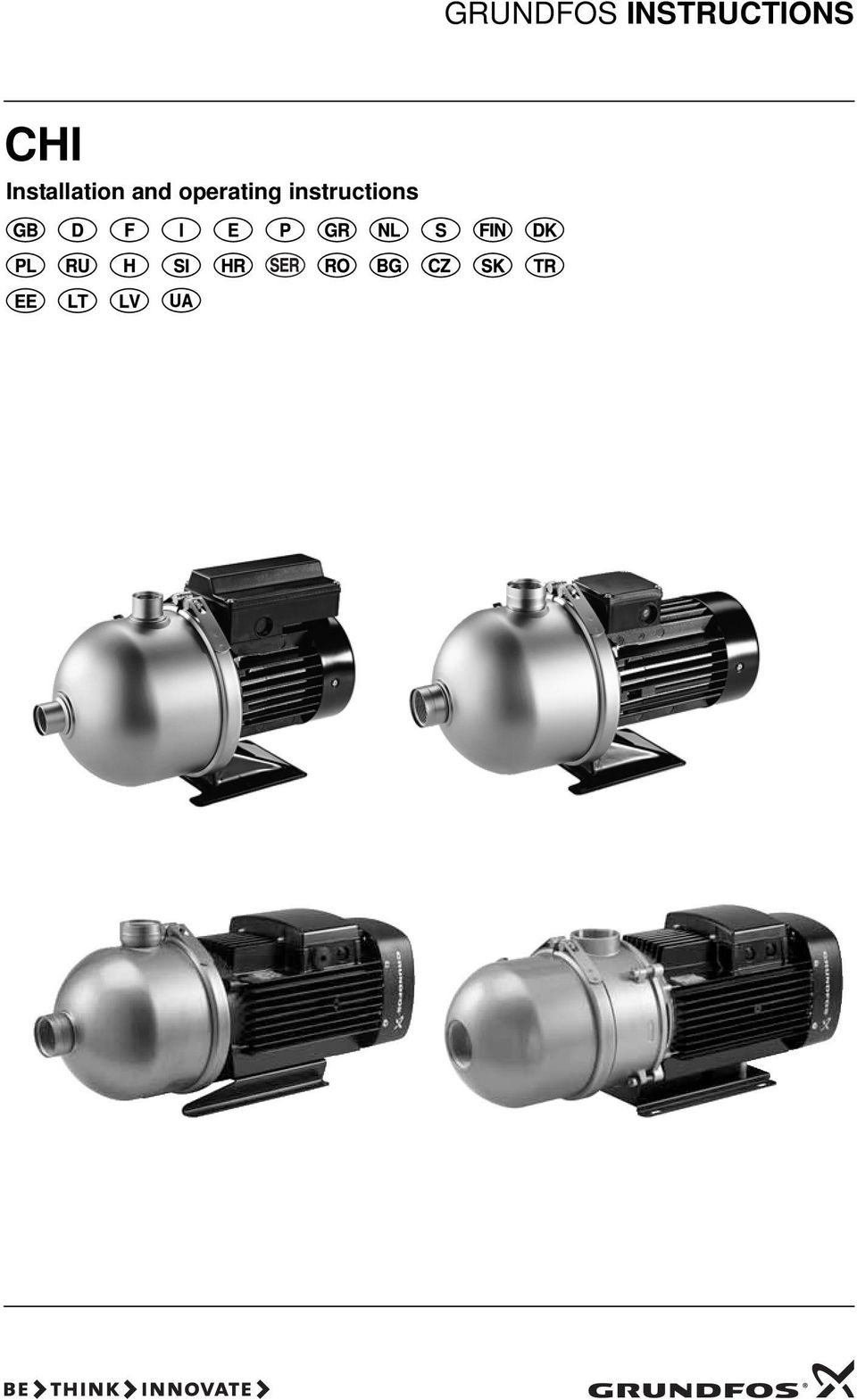

1 GRUNDFOS INSTRUCTIONS CHI Installation and operating instructions

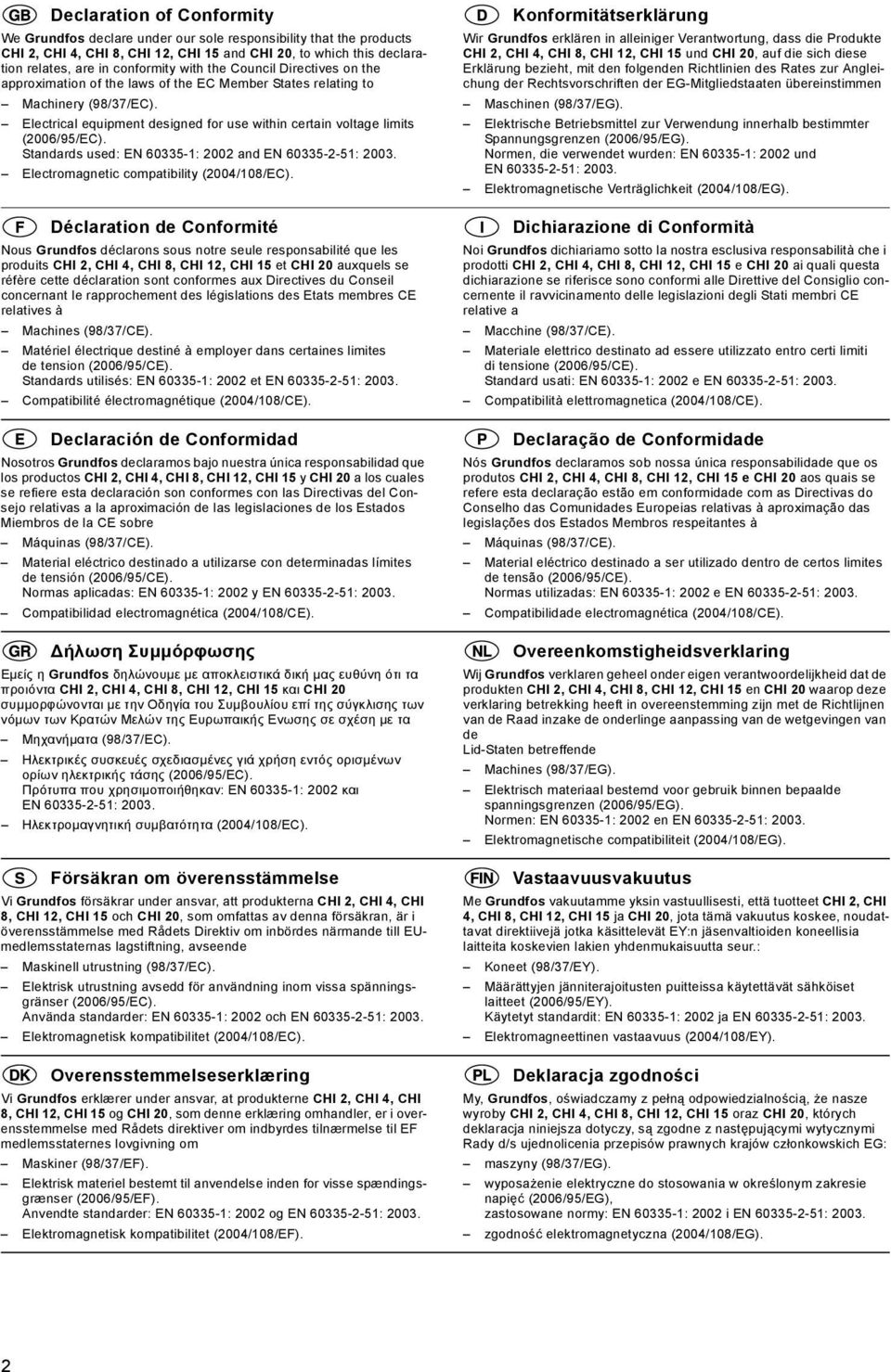

2 Declaration of Conformity We Grundfos declare under our sole responsibility that the products CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 and CHI 20, to which this declaration relates, are in conformity with the Council Directives on the approximation of the laws of the EC Member States relating to Machinery (98/37/EC). Electrical equipment designed for use within certain voltage limits (2006/95/EC). Standards used: EN : 2002 and EN : Electromagnetic compatibility (2004/108/EC). Déclaration de Conformité Nous Grundfos déclarons sous notre seule responsabilité que les produits CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 et CHI 20 auxquels se réfère cette déclaration sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives à Machines (98/37/CE). Matériel électrique destiné à employer dans certaines limites de tension (2006/95/CE). Standards utilisés: EN : 2002 et EN : Compatibilité électromagnétique (2004/108/CE). Declaración de Conformidad Nosotros Grundfos declaramos bajo nuestra única responsabilidad que los productos CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 y CHI 20 a los cuales se refiere esta declaración son conformes con las Directivas del Consejo relativas a la aproximación de las legislaciones de los Estados Miembros de la CE sobre Máquinas (98/37/CE). Material eléctrico destinado a utilizarse con determinadas límites de tensión (2006/95/CE). Normas aplicadas: EN : 2002 y EN : Compatibilidad electromagnética (2004/108/CE). Δήλωση Συμμόρφωσης Εμείς η Grundfos δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προιόντα CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 και CHI 20 συμμορφώνονται με την Οδηγία του Συμβουλίου επί της σύγκλισης των νόμων των Κρατών Mελών της Ευρωπαικής Ενωσης σε σχέση με τα Μηχανήματα (98/37/EC). Ηλεκτρικές συσκευές σχεδιασμένες γιά χρήση εντός ορισμένων ορίων ηλεκτρικής τάσης (2006/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2002 και EN : Ηλεκτρομαγνητική συμβατότητα (2004/108/EC). Försäkran om överensstämmelse Vi Grundfos försäkrar under ansvar, att produkterna CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 och CHI 20, som omfattas av denna försäkran, är i överensstämmelse med Rådets Direktiv om inbördes närmande till EUmedlemsstaternas lagstiftning, avseende Maskinell utrustning (98/37/EC). Elektrisk utrustning avsedd för användning inom vissa spänningsgränser (2006/95/EC). Använda standarder: EN : 2002 och EN : Elektromagnetisk kompatibilitet (2004/108/EC). Overensstemmelseserklæring Vi Grundfos erklærer under ansvar, at produkterne CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 og CHI 20, som denne erklæring omhandler, er i overensstemmelse med Rådets direktiver om indbyrdes tilnærmelse til EF medlemsstaternes lovgivning om Maskiner (98/37/EF). Elektrisk materiel bestemt til anvendelse inden for visse spændingsgrænser (2006/95/EF). Anvendte standarder: EN : 2002 og EN : Elektromagnetisk kompatibilitet (2004/108/EF). Konformitätserklärung Wir Grundfos erklären in alleiniger Verantwortung, dass die Produkte CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 und CHI 20, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EG-Mitgliedstaaten übereinstimmen Maschinen (98/37/EG). Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (2006/95/EG). Normen, die verwendet wurden: EN : 2002 und EN : Elektromagnetische Verträglichkeit (2004/108/EG). Dichiarazione di Conformità Noi Grundfos dichiariamo sotto la nostra esclusiva responsabilità che i prodotti CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 e CHI 20 ai quali questa dichiarazione se riferisce sono conformi alle Direttive del Consiglio concernente il ravvicinamento delle legislazioni degli Stati membri CE relative a Macchine (98/37/CE). Materiale elettrico destinato ad essere utilizzato entro certi limiti di tensione (2006/95/CE). Standard usati: EN : 2002 e EN : Compatibilità elettromagnetica (2004/108/CE). Declaração de Conformidade Nós Grundfos declaramos sob nossa única responsabilidade que os produtos CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 e CHI 20 aos quais se refere esta declaração estão em conformidade com as Directivas do Conselho das Comunidades Europeias relativas à aproximação das legislações dos Estados Membros respeitantes à Máquinas (98/37/CE). Material eléctrico destinado a ser utilizado dentro de certos limites de tensão (2006/95/CE). Normas utilizadas: EN : 2002 e EN : Compatibilidade electromagnética (2004/108/CE). Overeenkomstigheidsverklaring Wij Grundfos verklaren geheel onder eigen verantwoordelijkheid dat de produkten CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 en CHI 20 waarop deze verklaring betrekking heeft in overeenstemming zijn met de Richtlijnen van de Raad inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten betreffende Machines (98/37/EG). Elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen (2006/95/EG). Normen: EN : 2002 en EN : Elektromagnetische compatibiliteit (2004/108/EG). Vastaavuusvakuutus Me Grundfos vakuutamme yksin vastuullisesti, että tuotteet CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 ja CHI 20, jota tämä vakuutus koskee, noudattavat direktiivejä jotka käsittelevät EY:n jäsenvaltioiden koneellisia laitteita koskevien lakien yhdenmukaisuutta seur.: Koneet (98/37/EY). Määrättyjen jänniterajoitusten puitteissa käytettävät sähköiset laitteet (2006/95/EY). Käytetyt standardit: EN : 2002 ja EN : Elektromagneettinen vastaavuus (2004/108/EY). Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 oraz CHI 20, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich EG: maszyny (98/37/EG). wyposażenie elektryczne do stosowania w określonym zakresie napięć (2006/95/EG), zastosowane normy: EN : 2002 i EN : zgodność elektromagnetyczna (2004/108/EG). 2

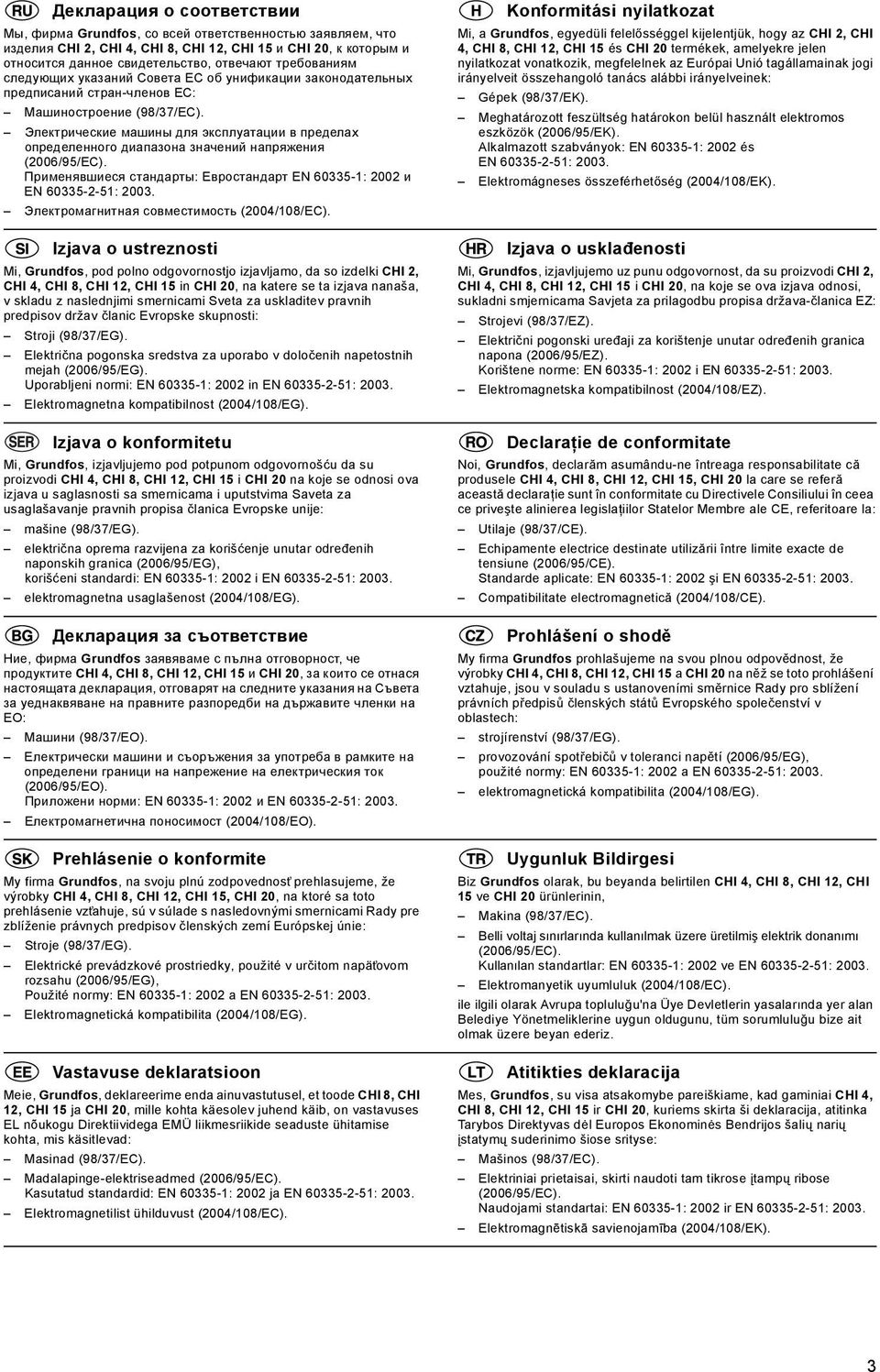

3 Декларация о соответствии Мы, фирма Grundfos, со всей ответственностью заявляем, что изделия CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 и CHI 20, к которым и относится данное свидетельство, отвечают требованиям следующих указаний Совета ЕС об унификации законодательных предписаний стран-членов ЕС: Машиностроение (98/37/ЕС). Электрические машины для эксплуатации в пределах определенного диапазона значений напряжения (2006/95/ЕС). Применявшиеся стандарты: Евростандарт EN : 2002 и EN : Электромагнитная совместимость (2004/108/ЕС). Izjava o ustreznosti Mi, Grundfos, pod polno odgovornostjo izjavljamo, da so izdelki CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 in CHI 20, na katere se ta izjava nanaša, v skladu z naslednjimi smernicami Sveta za uskladitev pravnih predpisov držav članic Evropske skupnosti: Stroji (98/37/EG). Električna pogonska sredstva za uporabo v določenih napetostnih mejah (2006/95/EG). Uporabljeni normi: EN : 2002 in EN : Elektromagnetna kompatibilnost (2004/108/EG). Izjava o konformitetu Mi, Grundfos, izjavljujemo pod potpunom odgovornošću da su proizvodi CHI 4, CHI 8, CHI 12, CHI 15 i CHI 20 na koje se odnosi ova izjava u saglasnosti sa smernicama i uputstvima Saveta za usaglašavanje pravnih propisa članica Evropske unije: mašine (98/37/EG). električna oprema razvijena za korišćenje unutar određenih naponskih granica (2006/95/EG), korišćeni standardi: EN : 2002 i EN : elektromagnetna usaglašenost (2004/108/EG). Декларация за съответствие Ние, фирма Grundfos заявяваме с пълна отговорност, че продуктите CHI 4, CHI 8, CHI 12, CHI 15 и CHI 20, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕО: Машини (98/37/EO). Електрически машини и съоръжения за употреба в рамките на определени граници на напрежение на електрическия ток (2006/95/EO). Приложени норми: EN : 2002 и EN : Електромагнетична поносимост (2004/108/EO). Prehlásenie o konformite My firma Grundfos, na svoju plnú zodpovednost prehlasujeme, že výrobky CHI 4, CHI 8, CHI 12, CHI 15, CHI 20, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s nasledovnými smernicami Rady pre zblíženie právnych predpisov členských zemí Európskej únie: Stroje (98/37/EG). Elektrické prevádzkové prostriedky, použité v určitom napät ovom rozsahu (2006/95/EG), Použité normy: EN : 2002 a EN : Elektromagnetická kompatibilita (2004/108/EG). Vastavuse deklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et toode CHI 8, CHI 12, CHI 15 ja CHI 20, mille kohta käesolev juhend käib, on vastavuses EL nõukogu Direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinad (98/37/EC). Madalapinge-elektriseadmed (2006/95/EC). Kasutatud standardid: EN : 2002 ja EN : Elektromagnetilist ühilduvust (2004/108/EC). Konformitási nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy az CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 és CHI 20 termékek, amelyekre jelen nyilatkozat vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi irányelveinek: Gépek (98/37/EK). Meghatározott feszültség határokon belül használt elektromos eszközök (2006/95/EK). Alkalmazott szabványok: EN : 2002 és EN : Elektromágneses összeférhetőség (2004/108/EK). Izjava o usklađenosti Mi, Grundfos, izjavljujemo uz punu odgovornost, da su proizvodi CHI 2, CHI 4, CHI 8, CHI 12, CHI 15 i CHI 20, na koje se ova izjava odnosi, sukladni smjernicama Savjeta za prilagodbu propisa država-članica EZ: Strojevi (98/37/EZ). Električni pogonski uređaji za korištenje unutar određenih granica napona (2006/95/EZ). Korištene norme: EN : 2002 i EN : Elektromagnetska kompatibilnost (2004/108/EZ). Declaraţie de conformitate Noi, Grundfos, declarăm asumându-ne întreaga responsabilitate că produsele CHI 4, CHI 8, CHI 12, CHI 15, CHI 20 la care se referă această declaraţie sunt în conformitate cu Directivele Consiliului în ceea ce priveşte alinierea legislaţiilor Statelor Membre ale CE, referitoare la: Utilaje (98/37/CE). Echipamente electrice destinate utilizării între limite exacte de tensiune (2006/95/CE). Standarde aplicate: EN : 2002 şi EN : Compatibilitate electromagnetică (2004/108/CE). Prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky CHI 4, CHI 8, CHI 12, CHI 15 a CHI 20 na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: strojírenství (98/37/EG). provozování spotřebičů v toleranci napětí (2006/95/EG), použité normy: EN : 2002 a EN : elektromagnetická kompatibilita (2004/108/EG). Uygunluk Bildirgesi Biz Grundfos olarak, bu beyanda belirtilen CHI 4, CHI 8, CHI 12, CHI 15 ve CHI 20 ürünlerinin, Makina (98/37/EC). Belli voltaj sınırlarında kullanılmak üzere üretilmiş elektrik donanımı (2006/95/EC). Kullanılan standartlar: EN : 2002 ve EN : Elektromanyetik uyumluluk (2004/108/EC). ile ilgili olarak Avrupa topluluğu'na Üye Devletlerin yasalarında yer alan Belediye Yönetmeliklerine uygun oldugunu, tüm sorumluluğu bize ait olmak üzere beyan ederiz. Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai CHI 4, CHI 8, CHI 12, CHI 15 ir CHI 20, kuriems skirta ši deklaracija, atitinka Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo šiose srityse: Mašinos (98/37/EC). Elektriniai prietaisai, skirti naudoti tam tikrose įtampų ribose (2006/95/EC). Naudojami standartai: EN : 2002 ir EN : Elektromagnētiskā savienojamība (2004/108/EK). 3

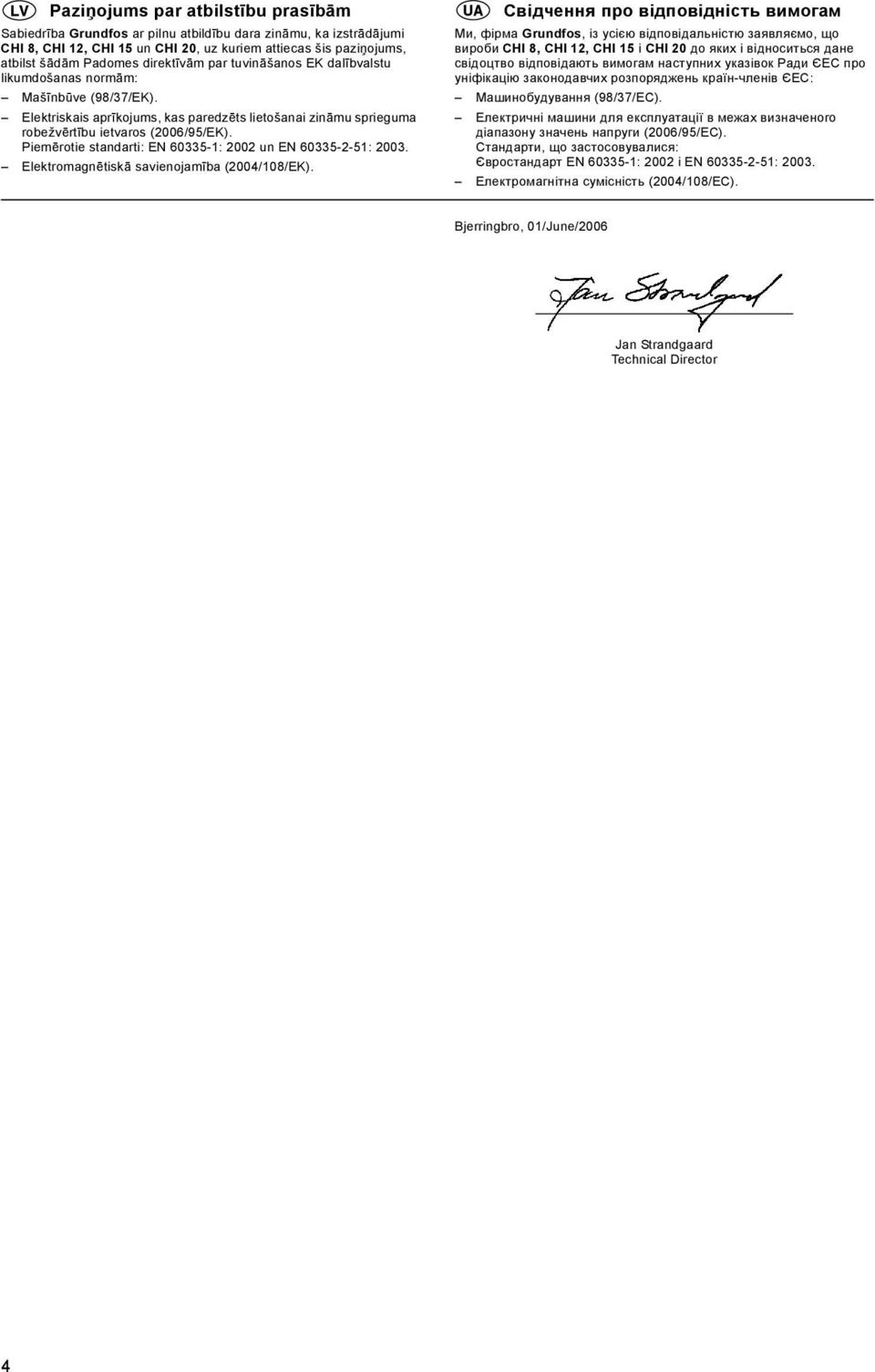

4 Paziņojums par atbilstību prasībām Sabiedrība Grundfos ar pilnu atbildību dara zināmu, ka izstrādājumi CHI 8, CHI 12, CHI 15 un CHI 20, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūve (98/37/EK). Elektriskais aprīkojums, kas paredzēts lietošanai zināmu sprieguma robežvērtību ietvaros (2006/95/EK). Piemērotie standarti: EN : 2002 un EN : Elektromagnētiskā savienojamība (2004/108/EK). Свідчення про відповідність вимогам Ми, фірма Grundfos, із усією відповідальністю заявляємо, що вироби CHI 8, CHI 12, CHI 15 і CHI 20 до яких і відноситься дане свідоцтво відповідають вимогам наступних указівок Ради ЄЕС про уніфікацію законодавчих розпоряджень країн-членів ЄЕС: Машинобудування (98/37/EC). Електричні машини для експлуатації в межах визначеного діапазону значень напруги (2006/95/EC). Стандарти, що застосовувалися: Євростандарт EN : 2002 і EN : Електромагнітна сумісність (2004/108/EC). Bjerringbro, 01/June/2006 Jan Strandgaard Technical Director 4

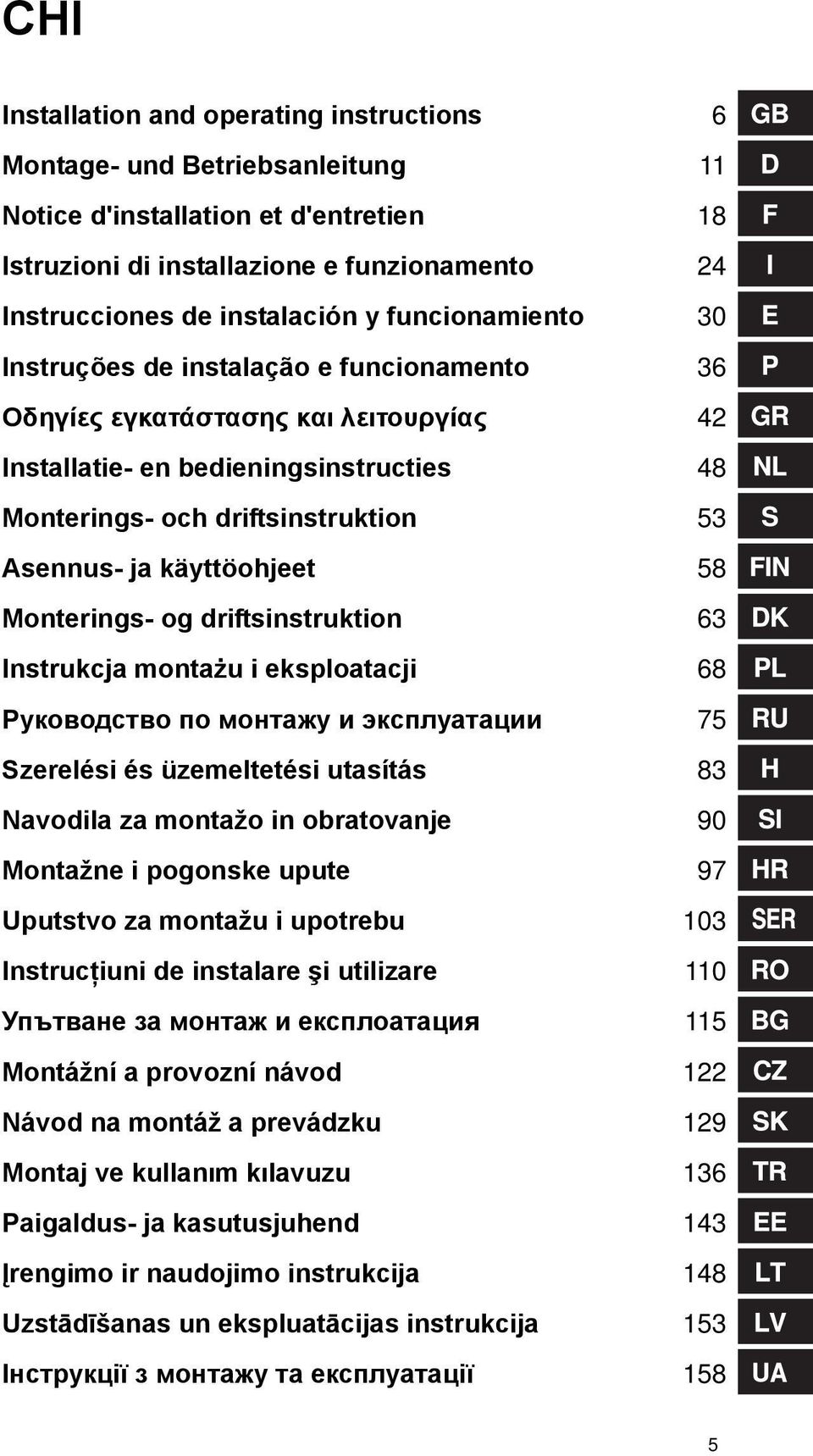

5 CHI Installation and operating instructions 6 Montage- und Betriebsanleitung 11 Notice d'installation et d'entretien 18 Istruzioni di installazione e funzionamento 24 Instrucciones de instalación y funcionamiento 30 Instruções de instalação e funcionamento 36 Οδηγίες εγκατάστασης και λειτουργίας 42 Installatie- en bedieningsinstructies 48 Monterings- och driftsinstruktion 53 Asennus- ja käyttöohjeet 58 Monterings- og driftsinstruktion 63 Instrukcja montażu i eksploatacji 68 Руководство по монтажу и эксплуатации 75 Szerelési és üzemeltetési utasítás 83 Navodila za montažo in obratovanje 90 Montažne i pogonske upute 97 Uputstvo za montažu i upotrebu 103 Instrucţiuni de instalare şi utilizare 110 Упътване за монтаж и експлоатация 115 Montážní a provozní návod 122 Návod na montáž a prevádzku 129 Montaj ve kullanım kılavuzu 136 Paigaldus- ja kasutusjuhend 143 Įrengimo ir naudojimo instrukcija 148 Uzstādīšanas un ekspluatācijas instrukcija 153 Інструкції з монтажу та експлуатації 158 5

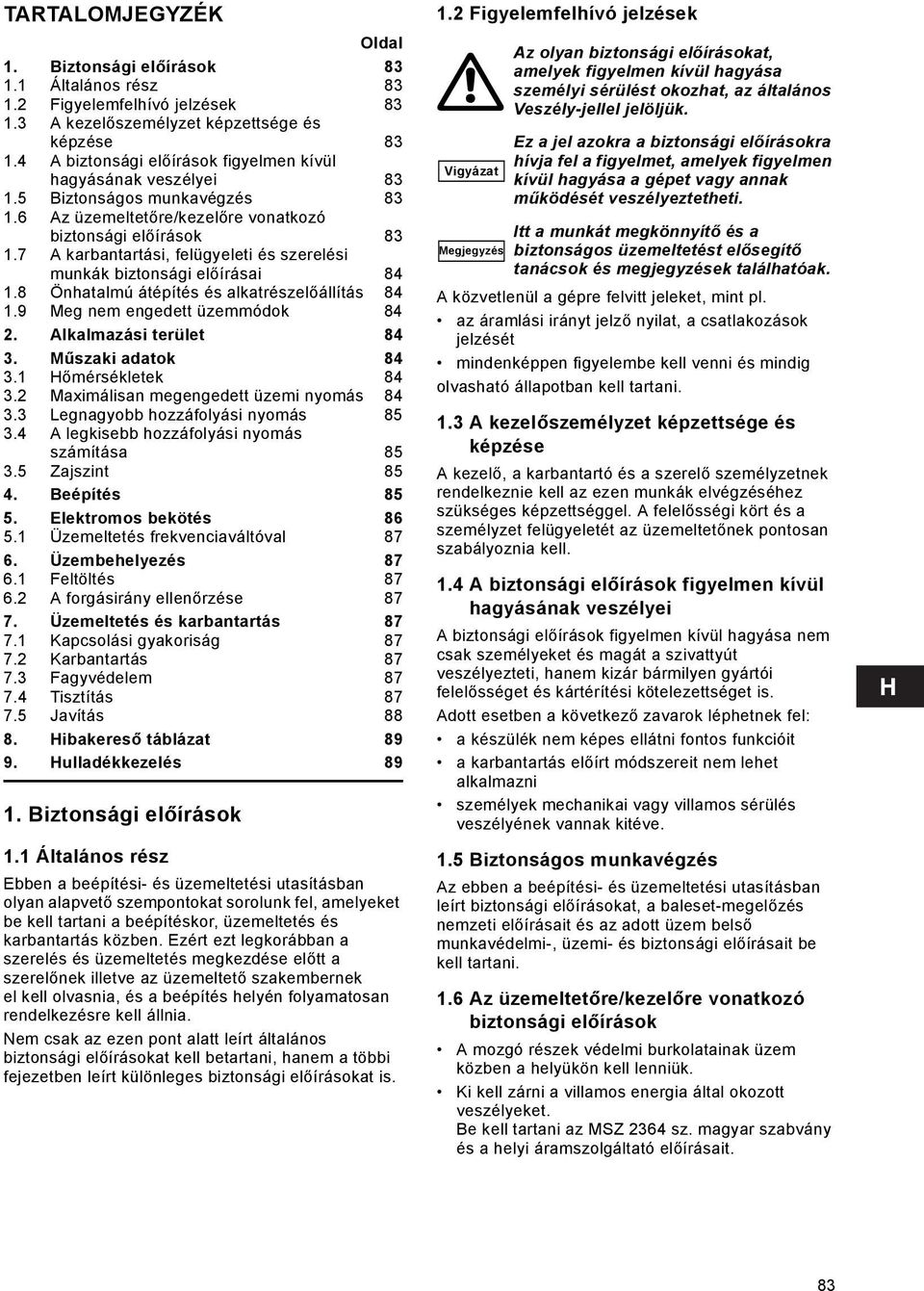

6 TARTALOMJEGYZÉK Oldal 1. Biztonsági előírások Általános rész Figyelemfelhívó jelzések A kezelőszemélyzet képzettsége és képzése A biztonsági előírások figyelmen kívül hagyásának veszélyei Biztonságos munkavégzés Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Önhatalmú átépítés és alkatrészelőállítás Meg nem engedett üzemmódok Alkalmazási terület Műszaki adatok Hőmérsékletek Maximálisan megengedett üzemi nyomás Legnagyobb hozzáfolyási nyomás A legkisebb hozzáfolyási nyomás számítása Zajszint Beépítés Elektromos bekötés Üzemeltetés frekvenciaváltóval Üzembehelyezés Feltöltés A forgásirány ellenőrzése Üzemeltetés és karbantartás Kapcsolási gyakoriság Karbantartás Fagyvédelem Tisztítás Javítás Hibakereső táblázat Hulladékkezelés Biztonsági előírások 1.1 Általános rész Ebben a beépítési- és üzemeltetési utasításban olyan alapvető szempontokat sorolunk fel, amelyeket be kell tartani a beépítéskor, üzemeltetés és karbantartás közben. Ezért ezt legkorábban a szerelés és üzemeltetés megkezdése előtt a szerelőnek illetve az üzemeltető szakembernek el kell olvasnia, és a beépítés helyén folyamatosan rendelkezésre kell állnia. Nem csak az ezen pont alatt leírt általános biztonsági előírásokat kell betartani, hanem a többi fejezetben leírt különleges biztonsági előírásokat is. 1.2 Figyelemfelhívó jelzések Vigyázat Megjegyzés Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. A közvetlenül a gépre felvitt jeleket, mint pl. az áramlási irányt jelző nyilat, a csatlakozások jelzését mindenképpen figyelembe kell venni és mindig olvasható állapotban kell tartani. 1.3 A kezelőszemélyzet képzettsége és képzése A kezelő, a karbantartó és a szerelő személyzetnek rendelkeznie kell az ezen munkák elvégzéséhez szükséges képzettséggel. A felelősségi kört és a személyzet felügyeletét az üzemeltetőnek pontosan szabályoznia kell. 1.4 A biztonsági előírások figyelmen kívül hagyásának veszélyei A biztonsági előírások figyelmen kívül hagyása nem csak személyeket és magát a szivattyút veszélyezteti, hanem kizár bármilyen gyártói felelősséget és kártérítési kötelezettséget is. Adott esetben a következő zavarok léphetnek fel: a készülék nem képes ellátni fontos funkcióit a karbantartás előírt módszereit nem lehet alkalmazni személyek mechanikai vagy villamos sérülés veszélyének vannak kitéve. 1.5 Biztonságos munkavégzés Az ebben a beépítési- és üzemeltetési utasításban leírt biztonsági előírásokat, a baleset-megelőzés nemzeti előírásait és az adott üzem belső munkavédelmi-, üzemi- és biztonsági előírásait be kell tartani. 1.6 Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A mozgó részek védelmi burkolatainak üzem közben a helyükön kell lenniük. Ki kell zárni a villamos energia által okozott veszélyeket. Be kell tartani az MSZ 2364 sz. magyar szabvány és a helyi áramszolgáltató előírásait. 83

7 1.7 A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Az üzemeltetőnek figyelnie kell arra, hogy minden karbantartási, felügyeleti és szerelési munkát csak olyan, erre felhatalmazott és kiképzett szakember végezhessen, aki ezt a beépítési és üzemeltetési utasítást gondosan tanulmányozta és kielégítően ismeri. A szivattyún bármilyen munkát alapvetően csak kikapcsolt álla potban lehet végezni. A gépet az ezen beépítési és üzemeltetési utasításban leírt módon mindenképpen le kell állítani. A munkák befejezése után azonnal fel kell szerelni a gépre min den biztonsági- és védőberendezést és ezeket üzembe kell helyezni. 1.8 Önhatalmú átépítés és alkatrészelőállítás A szivattyút megváltoztatni vagy átépíteni csak a gyártó előzetes engedélyével szabad. Az eredeti és a gyártó által engedélyezett alkatrészek használata megalapozza a biztonságot. Az ettől eltérő alkatrészek beépítése a gyártót minden kárfelelősség alól felmenti. 1.9 Meg nem engedett üzemmódok A leszállított szivattyúk üzembiztonságát csak a jelen üzemeltetési és karbantartási utasítás 2. Alkalmazási terület fejezete szerinti feltételek közötti üzemeltetés biztosítja. A műszaki adatok között megadott határértékeket semmiképpen sem szabad túllépni. 2. Alkalmazási terület A CHI típusú Grundfos szivattyúk híg, nem robbanásveszélyes folyadékok szállítására tervezett, nem önfelszívó, vízszintes tengelyű többfokozatú centrifugálszivattyúk. A CHI szivattyú a vele egybeépített motorral közös alapkeretre van szerelve. A szivattyú korrózióálló anyagokból készült, amely ideális alkalmazási lehetőséget biztosít a vízellátás, az ipar, valamint a mezőgazdaság és az élelmiszeripar különböző területein. Vigyázat A szivattyút nem szabad használni gyúlékony folyadékok szállítására, úgymint diesel olaj, benzin vagy hasonló folyadékok. A szivattyú csak vízzel kerül tesztelésre. A szivattyú alkalmas tiszta víz, használati melegvíz, vizes oldatok, mosószeres oldatok, szuszpenziók vagy hígfolyós olajok és más a vízhez hasonló sűrűségű és viszkozítású folyadékok szállítására. A folyadék nem tartalmazhat koptató hatású részeket vagy szálas anyagot. Amennyiben a víznél nagyobb viszkozítású vagy sűrűségű folyadékot kell szivattyúzni, feltétlen ellenőrizzük a motor teljesítmény-tartalékát. A CHI sorozatú szivattyúk alapvetően hat különböző anyagkombinációban gyártott csúszógyűrűs tengelytömítéssel készülnek. Az anyagkombinációra utaló kód a szivattyú adattábláján is megtalálható. Például: CHI 4-50 A-W-G-BQQE. Kód BQQE BQQV BUBE BUBV **BAQE **BAQV * SiC: szilícium-karbid. ** Csak CHI 15 és CHI Műszaki adatok 3.1 Hőmérsékletek Közeg Környezeti hőmérséklet Tárolás Szivattyú típusok Tengelytömítés anyaga Csúszógyűrűk SiC/SiC* Wolfram-karbid/ szén szén-grafit/sic* EPDM O-gyűrű anyaga/ közeg CHI 2 FKM/vizes oldat CHI 4 CHI 8 FKM/olaj víz nélkül CHI 12 FKM/olaj víz nélkül (ahol cul és CSA minősítés szükséges) CHI 15 CHI 20 Mind Mind Maximum 95% relatív páratartalomnál. Gumi alkatrészek EPDM FKM EPDM FKM EPDM FKM 3.2 Maximálisan megengedett üzemi nyomás 10 bar. Hőmérséklet [ C]

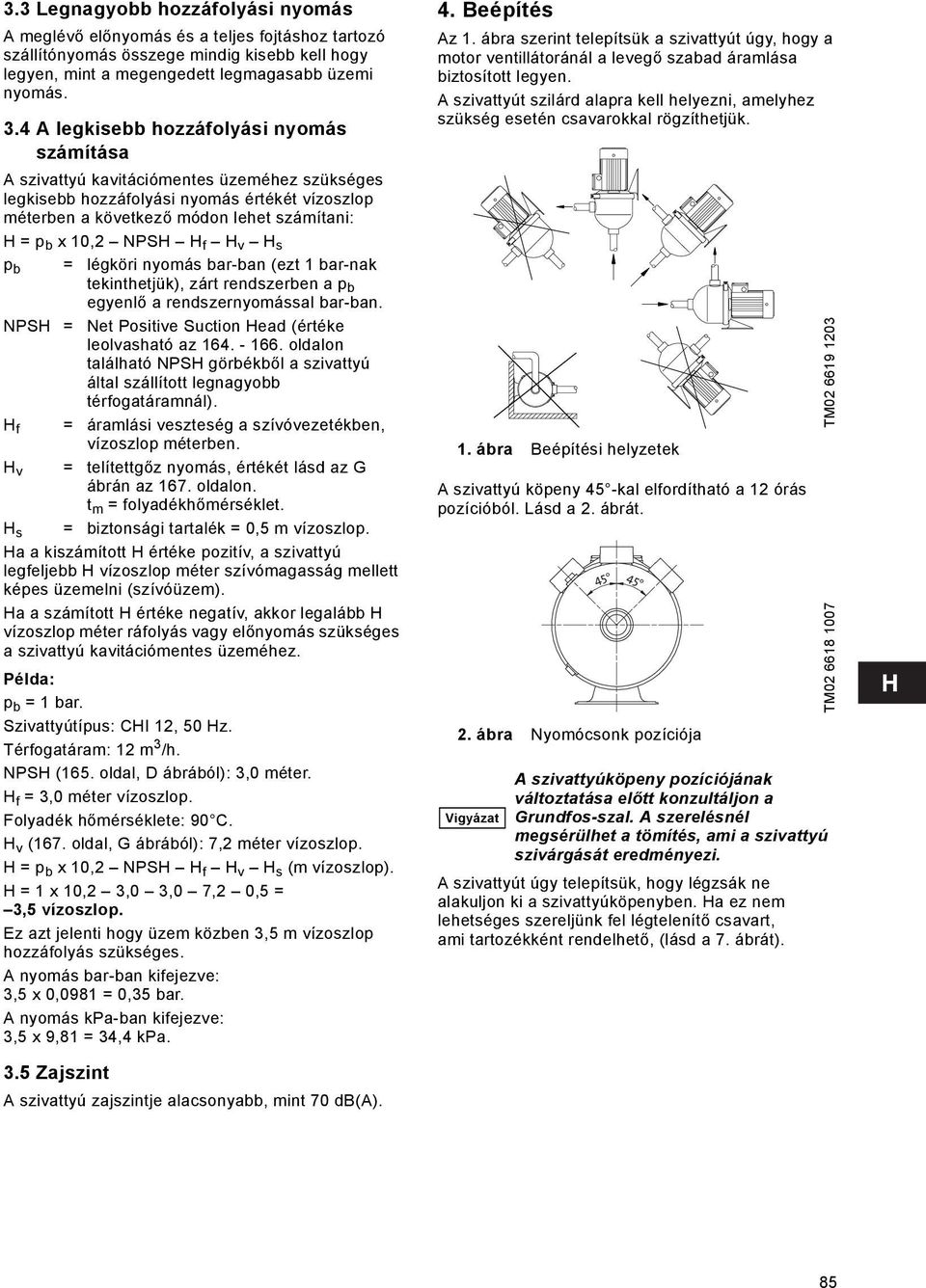

8 3.3 Legnagyobb hozzáfolyási nyomás A meglévő előnyomás és a teljes fojtáshoz tartozó szállítónyomás összege mindig kisebb kell hogy legyen, mint a megengedett legmagasabb üzemi nyomás. 3.4 A legkisebb hozzáfolyási nyomás számítása A szivattyú kavitációmentes üzeméhez szükséges legkisebb hozzáfolyási nyomás értékét vízoszlop méterben a következő módon lehet számítani: H = p b x 10,2 NPSH H f H v H s p b = légköri nyomás bar-ban (ezt 1 bar-nak tekinthetjük), zárt rendszerben a p b egyenlő a rendszernyomással bar-ban. NPSH = Net Positive Suction Head (értéke leolvasható az oldalon található NPSH görbékből a szivattyú által szállított legnagyobb térfogatáramnál). H f = áramlási veszteség a szívóvezetékben, vízoszlop méterben. H v = telítettgőz nyomás, értékét lásd az G ábrán az 167. oldalon. t m = folyadékhőmérséklet. H s = biztonsági tartalék = 0,5 m vízoszlop. Ha a kiszámított H értéke pozitív, a szivattyú legfeljebb H vízoszlop méter szívómagasság mellett képes üzemelni (szívóüzem). Ha a számított H értéke negatív, akkor legalább H vízoszlop méter ráfolyás vagy előnyomás szükséges a szivattyú kavitációmentes üzeméhez. Példa: p b = 1 bar. Szivattyútípus: CHI 12, 50 Hz. Térfogatáram: 12 m 3 /h. NPSH (165. oldal, D ábrából): 3,0 méter. H f = 3,0 méter vízoszlop. Folyadék hőmérséklete: 90 C. H v (167. oldal, G ábrából): 7,2 méter vízoszlop. H = p b x 10,2 NPSH H f H v H s (m vízoszlop). H = 1 x 10,2 3,0 3,0 7,2 0,5 = 3,5 vízoszlop. Ez azt jelenti hogy üzem közben 3,5 m vízoszlop hozzáfolyás szükséges. A nyomás bar-ban kifejezve: 3,5 x 0,0981 = 0,35 bar. A nyomás kpa-ban kifejezve: 3,5 x 9,81 = 34,4 kpa. 4. Beépítés Az 1. ábra szerint telepítsük a szivattyút úgy, hogy a motor ventillátoránál a levegő szabad áramlása biztosított legyen. A szivattyút szilárd alapra kell helyezni, amelyhez szükség esetén csavarokkal rögzíthetjük. 1. ábra Beépítési helyzetek A szivattyú köpeny 45 -kal elfordítható a 12 órás pozícióból. Lásd a 2. ábrát. 2. ábra Nyomócsonk pozíciója Vigyázat 45 A szivattyút úgy telepítsük, hogy légzsák ne alakuljon ki a szivattyúköpenyben. Ha ez nem lehetséges szereljünk fel légtelenítő csavart, ami tartozékként rendelhető, (lásd a 7. ábrát). 45 A szivattyúköpeny pozíciójának változtatása előtt konzultáljon a Grundfos-szal. A szerelésnél megsérülhet a tömítés, ami a szivattyú szivárgását eredményezi. TM TM Zajszint A szivattyú zajszintje alacsonyabb, mint 70 db(a). 85

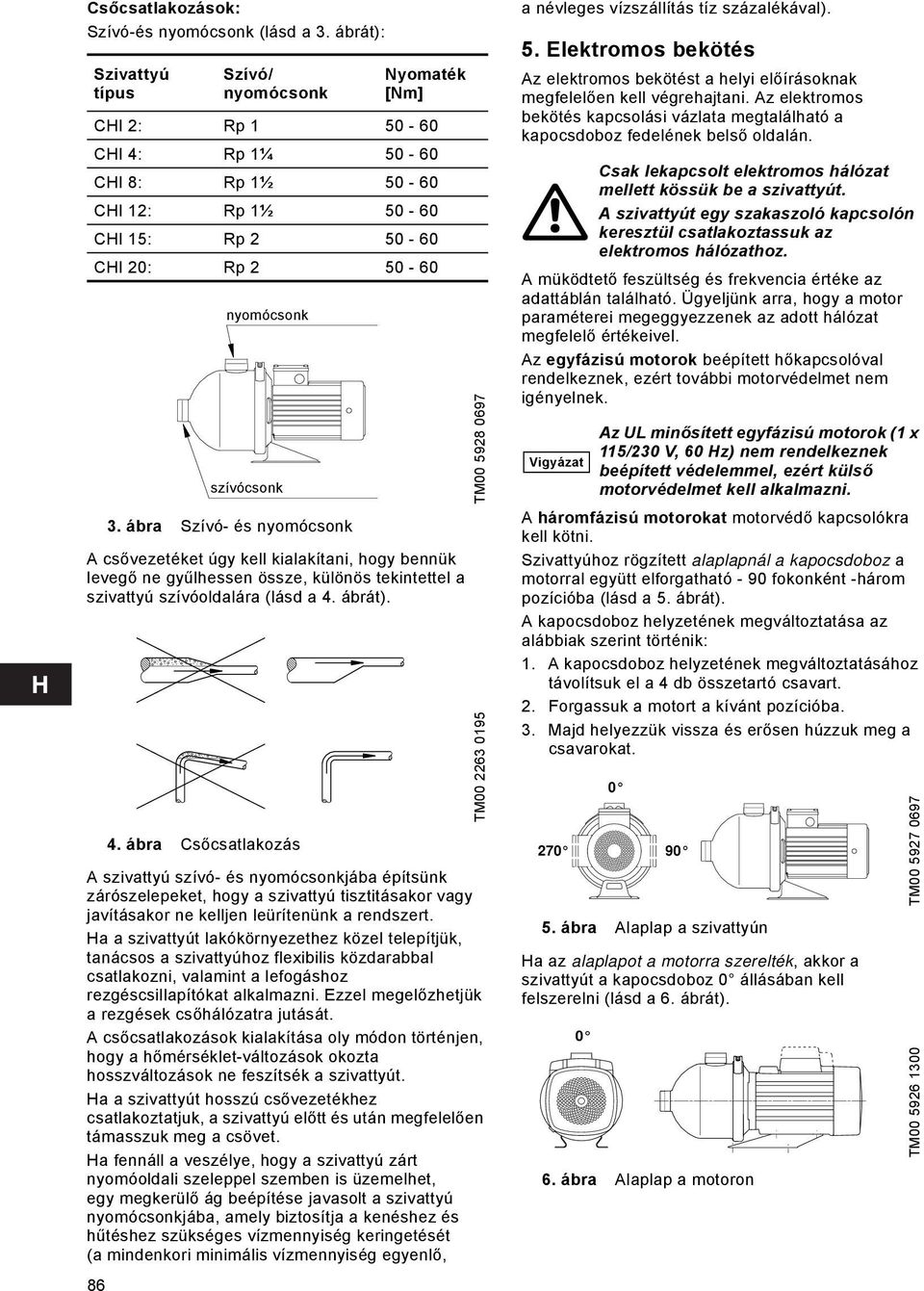

9 Csőcsatlakozások: Szívó-és nyomócsonk (lásd a 3. ábrát): Szivattyú típus 3. ábra Szívó- és nyomócsonk A csővezetéket úgy kell kialakítani, hogy bennük levegő ne gyűlhessen össze, különös tekintettel a szivattyú szívóoldalára (lásd a 4. ábrát). 4. ábra Csőcsatlakozás A szivattyú szívó- és nyomócsonkjába építsünk zárószelepeket, hogy a szivattyú tisztitásakor vagy javításakor ne kelljen leürítenünk a rendszert. Ha a szivattyút lakókörnyezethez közel telepítjük, tanácsos a szivattyúhoz flexibilis közdarabbal csatlakozni, valamint a lefogáshoz rezgéscsillapítókat alkalmazni. Ezzel megelőzhetjük a rezgések csőhálózatra jutását. A csőcsatlakozások kialakítása oly módon történjen, hogy a hőmérséklet-változások okozta hosszváltozások ne feszítsék a szivattyút. Ha a szivattyút hosszú csővezetékhez csatlakoztatjuk, a szivattyú előtt és után megfelelően támasszuk meg a csövet. Ha fennáll a veszélye, hogy a szivattyú zárt nyomóoldali szeleppel szemben is üzemelhet, egy megkerülő ág beépítése javasolt a szivattyú nyomócsonkjába, amely biztosítja a kenéshez és hűtéshez szükséges vízmennyiség keringetését (a mindenkori minimális vízmennyiség egyenlő, 86 Szívó/ nyomócsonk Nyomaték [Nm] CHI 2: Rp CHI 4: Rp 1¼ CHI 8: Rp 1½ CHI 12: Rp 1½ CHI 15: Rp CHI 20: Rp nyomócsonk szívócsonk TM TM a névleges vízszállítás tíz százalékával). 5. Elektromos bekötés Az elektromos bekötést a helyi előírásoknak megfelelően kell végrehajtani. Az elektromos bekötés kapcsolási vázlata megtalálható a kapocsdoboz fedelének belső oldalán. A müködtető feszültség és frekvencia értéke az adattáblán található. Ügyeljünk arra, hogy a motor paraméterei megeggyezzenek az adott hálózat megfelelő értékeivel. Az egyfázisú motorok beépített hőkapcsolóval rendelkeznek, ezért további motorvédelmet nem igényelnek. Vigyázat A háromfázisú motorokat motorvédő kapcsolókra kell kötni. Szivattyúhoz rögzített alaplapnál a kapocsdoboz a motorral együtt elforgatható - 90 fokonként -három pozícióba (lásd a 5. ábrát). A kapocsdoboz helyzetének megváltoztatása az alábbiak szerint történik: 1. A kapocsdoboz helyzetének megváltoztatásához távolítsuk el a 4 db összetartó csavart. 2. Forgassuk a motort a kívánt pozícióba. 3. Majd helyezzük vissza és erősen húzzuk meg a csavarokat. 270 Csak lekapcsolt elektromos hálózat mellett kössük be a szivattyút. A szivattyút egy szakaszoló kapcsolón keresztül csatlakoztassuk az elektromos hálózathoz. Az UL minősített egyfázisú motorok (1 x 115/230 V, 60 Hz) nem rendelkeznek beépített védelemmel, ezért külső motorvédelmet kell alkalmazni. 5. ábra Alaplap a szivattyún Ha az alaplapot a motorra szerelték, akkor a szivattyút a kapocsdoboz 0 állásában kell felszerelni (lásd a 6. ábrát) ábra Alaplap a motoron TM TM

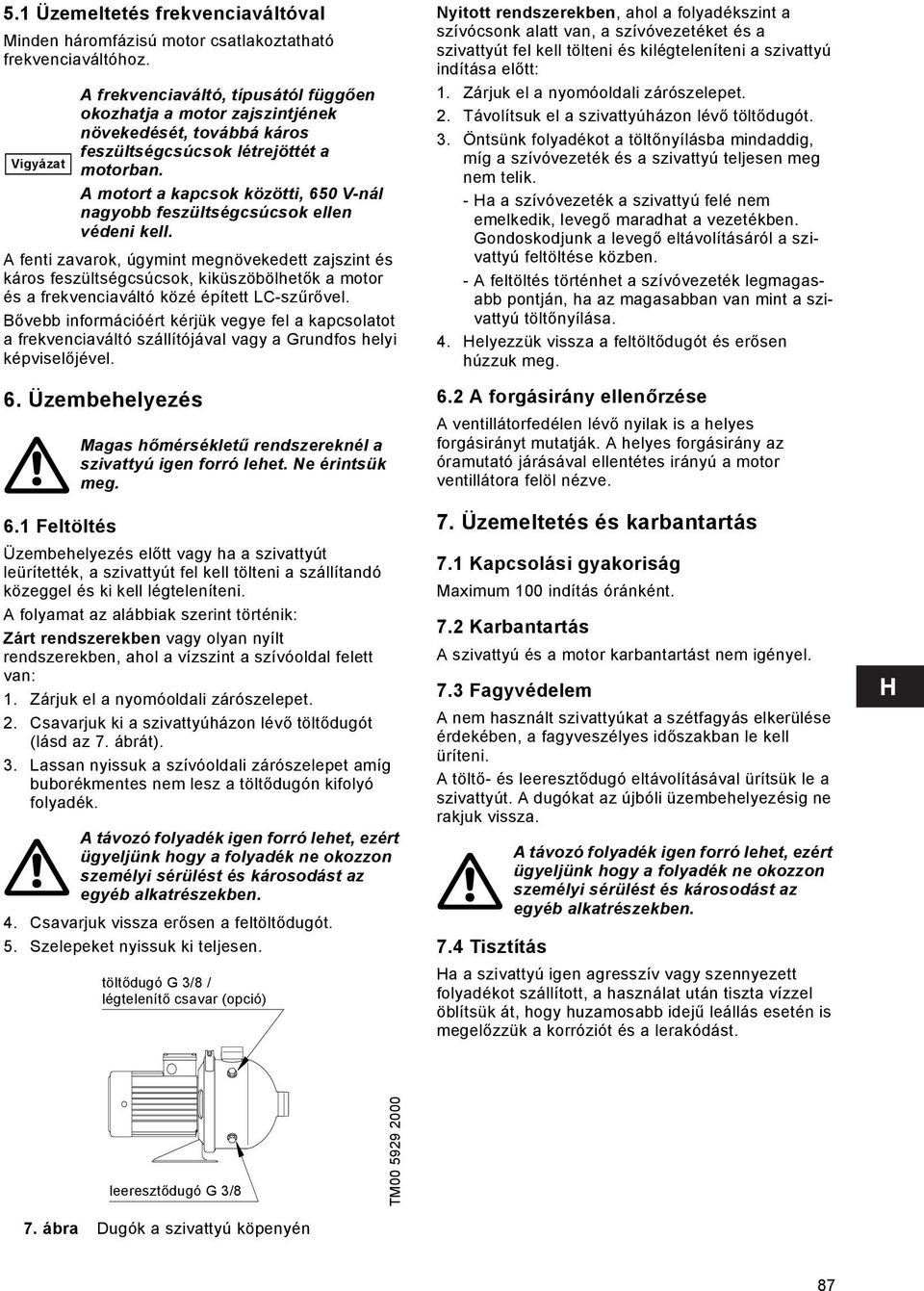

10 5.1 Üzemeltetés frekvenciaváltóval Minden háromfázisú motor csatlakoztatható frekvenciaváltóhoz. Vigyázat A fenti zavarok, úgymint megnövekedett zajszint és káros feszültségcsúcsok, kiküszöbölhetők a motor és a frekvenciaváltó közé épített LC-szűrővel. Bővebb információért kérjük vegye fel a kapcsolatot a frekvenciaváltó szállítójával vagy a Grundfos helyi képviselőjével. 6. Üzembehelyezés 6.1 Feltöltés A frekvenciaváltó, típusától függően okozhatja a motor zajszintjének növekedését, továbbá káros feszültségcsúcsok létrejöttét a motorban. A motort a kapcsok közötti, 650 V-nál nagyobb feszültségcsúcsok ellen védeni kell. Magas hőmérsékletű rendszereknél a szivattyú igen forró lehet. Ne érintsük meg. Üzembehelyezés előtt vagy ha a szivattyút leürítették, a szivattyút fel kell tölteni a szállítandó közeggel és ki kell légteleníteni. A folyamat az alábbiak szerint történik: Zárt rendszerekben vagy olyan nyílt rendszerekben, ahol a vízszint a szívóoldal felett van: 1. Zárjuk el a nyomóoldali zárószelepet. 2. Csavarjuk ki a szivattyúházon lévő töltődugót (lásd az 7. ábrát). 3. Lassan nyissuk a szívóoldali zárószelepet amíg buborékmentes nem lesz a töltődugón kifolyó folyadék. A távozó folyadék igen forró lehet, ezért ügyeljünk hogy a folyadék ne okozzon személyi sérülést és károsodást az egyéb alkatrészekben. 4. Csavarjuk vissza erősen a feltöltődugót. 5. Szelepeket nyissuk ki teljesen. töltődugó G 3/8 / légtelenítő csavar (opció) Nyitott rendszerekben, ahol a folyadékszint a szívócsonk alatt van, a szívóvezetéket és a szivattyút fel kell tölteni és kilégteleníteni a szivattyú indítása előtt: 1. Zárjuk el a nyomóoldali zárószelepet. 2. Távolítsuk el a szivattyúházon lévő töltődugót. 3. Öntsünk folyadékot a töltőnyílásba mindaddig, míg a szívóvezeték és a szivattyú teljesen meg nem telik. - Ha a szívóvezeték a szivattyú felé nem emelkedik, levegő maradhat a vezetékben. Gondoskodjunk a levegő eltávolításáról a szivattyú feltöltése közben. - A feltöltés történhet a szívóvezeték legmagasabb pontján, ha az magasabban van mint a szivattyú töltőnyílása. 4. Helyezzük vissza a feltöltődugót és erősen húzzuk meg. 6.2 A forgásirány ellenőrzése A ventillátorfedélen lévő nyilak is a helyes forgásirányt mutatják. A helyes forgásirány az óramutató járásával ellentétes irányú a motor ventillátora felöl nézve. 7. Üzemeltetés és karbantartás 7.1 Kapcsolási gyakoriság Maximum 100 indítás óránként. 7.2 Karbantartás A szivattyú és a motor karbantartást nem igényel. 7.3 Fagyvédelem A nem használt szivattyúkat a szétfagyás elkerülése érdekében, a fagyveszélyes időszakban le kell üríteni. A töltő- és leeresztődugó eltávolításával ürítsük le a szivattyút. A dugókat az újbóli üzembehelyezésig ne rakjuk vissza. A távozó folyadék igen forró lehet, ezért ügyeljünk hogy a folyadék ne okozzon személyi sérülést és károsodást az egyéb alkatrészekben. 7.4 Tisztítás Ha a szivattyú igen agresszív vagy szennyezett folyadékot szállított, a használat után tiszta vízzel öblítsük át, hogy huzamosabb idejű leállás esetén is megelőzzük a korróziót és a lerakódást. leeresztődugó G 3/8 TM ábra Dugók a szivattyú köpenyén 87

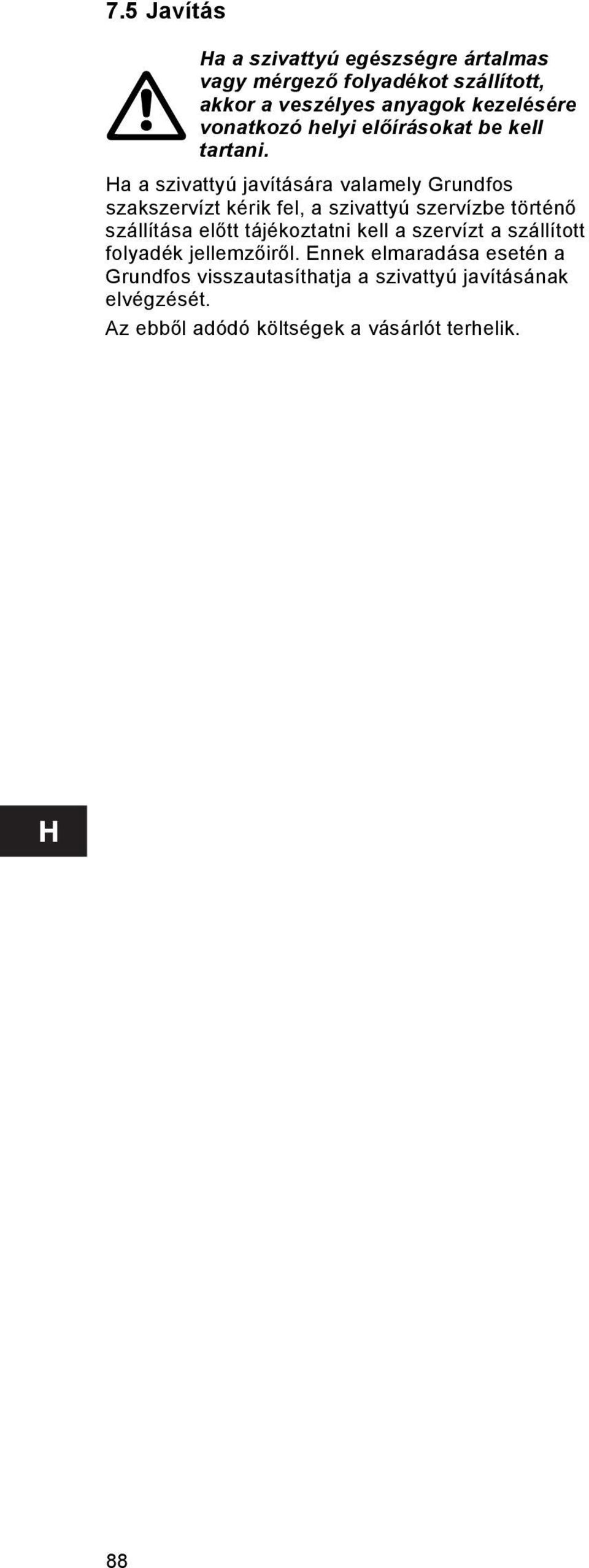

11 7.5 Javítás Ha a szivattyú egészségre ártalmas vagy mérgező folyadékot szállított, akkor a veszélyes anyagok kezelésére vonatkozó helyi előírásokat be kell tartani. Ha a szivattyú javítására valamely Grundfos szakszervízt kérik fel, a szivattyú szervízbe történő szállítása előtt tájékoztatni kell a szervízt a szállított folyadék jellemzőiről. Ennek elmaradása esetén a Grundfos visszautasíthatja a szivattyú javításának elvégzését. Az ebből adódó költségek a vásárlót terhelik. 88

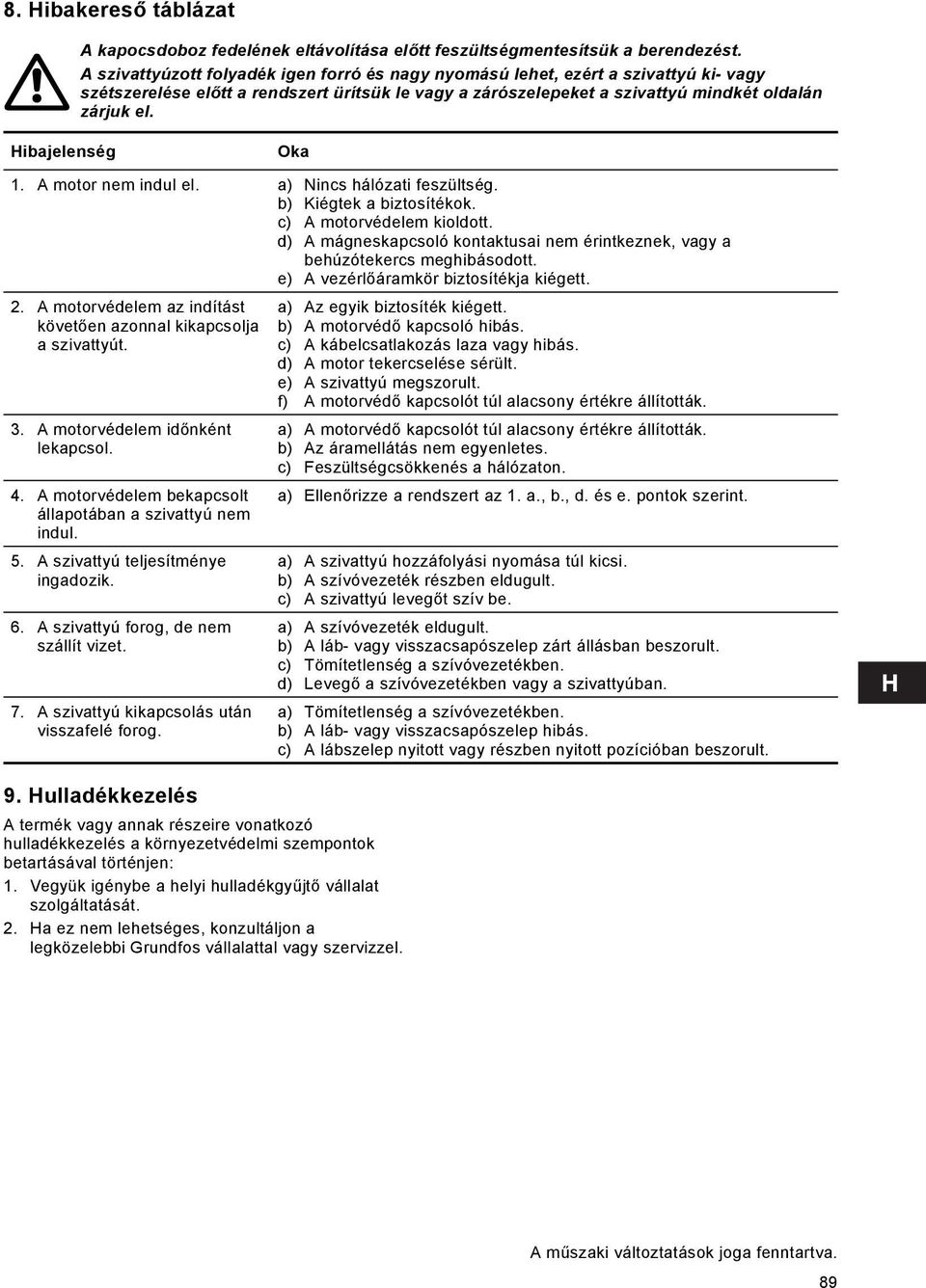

12 8. Hibakereső táblázat A kapocsdoboz fedelének eltávolítása előtt feszültségmentesítsük a berendezést. A szivattyúzott folyadék igen forró és nagy nyomású lehet, ezért a szivattyú ki- vagy szétszerelése előtt a rendszert ürítsük le vagy a zárószelepeket a szivattyú mindkét oldalán zárjuk el. Hibajelenség Oka 1. A motor nem indul el. a) Nincs hálózati feszültség. b) Kiégtek a biztosítékok. c) A motorvédelem kioldott. d) A mágneskapcsoló kontaktusai nem érintkeznek, vagy a behúzótekercs meghibásodott. e) A vezérlőáramkör biztosítékja kiégett. 2. A motorvédelem az indítást követően azonnal kikapcsolja a szivattyút. 3. A motorvédelem időnként lekapcsol. 4. A motorvédelem bekapcsolt állapotában a szivattyú nem indul. 5. A szivattyú teljesítménye ingadozik. 6. A szivattyú forog, de nem szállít vizet. 7. A szivattyú kikapcsolás után visszafelé forog. 9. Hulladékkezelés A termék vagy annak részeire vonatkozó hulladékkezelés a környezetvédelmi szempontok betartásával történjen: 1. Vegyük igénybe a helyi hulladékgyűjtő vállalat szolgáltatását. 2. Ha ez nem lehetséges, konzultáljon a legközelebbi Grundfos vállalattal vagy szervizzel. a) Az egyik biztosíték kiégett. b) A motorvédő kapcsoló hibás. c) A kábelcsatlakozás laza vagy hibás. d) A motor tekercselése sérült. e) A szivattyú megszorult. f) A motorvédő kapcsolót túl alacsony értékre állították. a) A motorvédő kapcsolót túl alacsony értékre állították. b) Az áramellátás nem egyenletes. c) Feszültségcsökkenés a hálózaton. a) Ellenőrizze a rendszert az 1. a., b., d. és e. pontok szerint. a) A szivattyú hozzáfolyási nyomása túl kicsi. b) A szívóvezeték részben eldugult. c) A szivattyú levegőt szív be. a) A szívóvezeték eldugult. b) A láb- vagy visszacsapószelep zárt állásban beszorult. c) Tömítetlenség a szívóvezetékben. d) Levegő a szívóvezetékben vagy a szivattyúban. a) Tömítetlenség a szívóvezetékben. b) A láb- vagy visszacsapószelep hibás. c) A lábszelep nyitott vagy részben nyitott pozícióban beszorult. A műszaki változtatások joga fenntartva. 89

13 NPSH Fig. A TM TM Fig. B NPSH 164

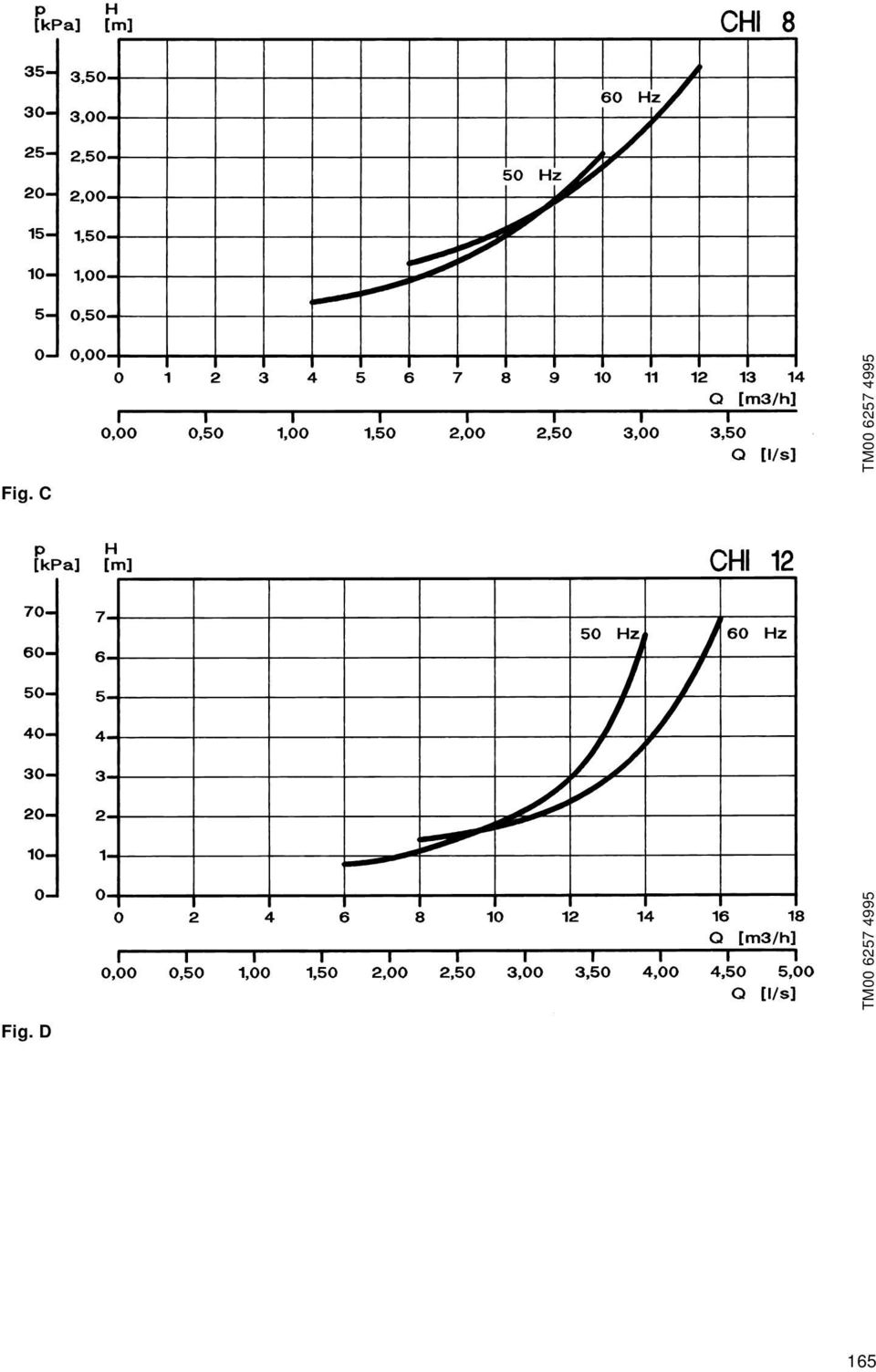

14 Fig. C TM TM Fig. D 165

15 p [kpa] 60 H [m] 6 CHI Hz Hz Q [m³/h] Q [l/s] TM Fig. E p [kpa] H [m] 9 60 Hz CHI Hz Q [m³/h] Q [l/s] TM Fig. F 166

16 tm ( C) Hv (m) ,0 6,0 5,0 4,0 3,0 Fig. G ,0 1,5 1,0 0,8 0,6 0,4 0,3 0,2 0,1 TM

17 168

18 169

19 170
