GRUNDFOS KEZELÉSI UTASÍTÁSOK GRUNDFOS ALPHA2 L. Szerelési és üzemeltetési utasítás

Átírás

1 GRUNDFOS KEZELÉSI UTASÍTÁSOK GRUNDFOS ALPHA2 L Szerelési és üzemeltetési utasítás

2 EK megfelel ségi nyilatkozat Mi, a Grundfos, egyedüli felel sséggel kijelentjük, hogy a XXX és YYY termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi el írásainak: Kisfeszültség Direktíva (2006/95/EK). Alkalmazott szabvány: EN :2003. EMC Direktíva (2004/108/EK). Alkalmazott szabványok: EN :2006 és EN :1997. Környezetbarát tervezésre vonatkozó irányelv (2009/125/EK). Keringet szivattyúk: Az Európai Bizottság 641/2009 és 622/2012. számú rendelete. Alkalmazott szabványok: EN :2012 és EN :2012. Bjerringbro, november 1. Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Dánia A m szaki dokumentáció összeállítására és az EK konformitási nyilatkozat aláírására jogosult személy. 2

3 TARTALOMJEGYZÉK Oldal 1. Biztonsági el írások Általános tudnivalók Alkalmazási terület Telepítés Elektromos bekötés Kezel panel A szivattyú beállítása Rendszerek bypass-szeleppel az el remen - és visszatér ág között Üzembehelyezés Szivattyú beállítások és szivattyú teljesítmény Hibakeres táblázat M szaki adatok és beépítési méretek Jelleggörbék Tulajdonságok Tartozékok Hulladékkezelés

4 1. Biztonsági el írások 1.1 Általános rész Ebben a beépítési- és üzemeltetési utasításban olyan alapvet szempontokat sorolunk fel, amelyeket be kell tartani a beépítéskor, üzemeltetés és karbantartás közben. Ezért ezt legkorábban a szerelés és üzemeltetés megkezdése el tt a szerel nek illetve az üzemeltet szakembernek el kell olvasnia, és a beépítés helyén folyamatosan rendelkezésre kell állnia. Nem csak az ezen pont alatt leírt általános biztonsági el írásokat kell betartani, hanem a többi fejezetben leírt különleges biztonsági el írásokat is. 1.2 Figyelemfelhívó jelzések Figyelmeztetés Az olyan biztonsági el írásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Figyelmeztetés A termék használatához termékismeret és tapasztalat szükséges. Csökkent fizikális, mentális vagy érzékelési képességekkel rendelkez személyeknek tilos a termék használata, hacsak hozzá ért személy felügyelet alatt nincsenek, vagy egy a biztonságukért felel s személy által ki nem lettek képezve a termék használatára. Gyermekek nem használhatják és nem játszhatnak ezzel a termékkel. Vigyázat Ez a jel azokra a biztonsági el írásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak m ködését veszélyeztetheti. Megjegyzés Itt a munkát megkönnyít és a biztonságos üzemeltetést el segít tanácsok és megjegyzések találhatóak. A közvetlenül a gépre felvitt jeleket, mint pl. az áramlási irányt jelz nyilat, a csatlakozások jelzését mindenképpen figyelembe kell venni és mindig olvasható állapotban kell tartani. 1.3 A kezel személyzet képzettsége és képzése A kezel, a karbantartó és a szerel személyzetnek rendelkeznie kell az ezen munkák elvégzéséhez szükséges képzettséggel. A felel sségi kört és a személyzet felügyeletét az üzemeltet nek pontosan szabályoznia kell. 1.4 A biztonsági el írások figyelmen kívül hagyásának veszélyei A biztonsági el írások figyelmen kívül hagyása nem csak személyeket és magát a szivattyút veszélyezteti, hanem kizár bármilyen gyártói felel sséget és kártérítési kötelezettséget is. Adott esetben a következ zavarok léphetnek fel: a készülék nem képes ellátni fontos funkcióit a karbantartás el írt módszereit nem lehet alkalmazni személyek mechanikai vagy villamos sérülés veszélyének vannak kitéve. 4

5 1.5 Biztonságos munkavégzés Az ebben a beépítési- és üzemeltetési utasításban leírt biztonsági el írásokat, a baleset-megel zés nemzeti el írásait és az adott üzem bels munkavédelmi-, üzemi- és biztonsági el írásait be kell tartani. 1.6 Az üzemeltet re/kezel re vonatkozó biztonsági el írások A mozgó részek védelmi burkolatainak üzem közben a helyükön kell lenniük. Ki kell zárni a villamos energia által okozott veszélyeket. Be kell tartani az MSZ 2364 sz. magyar szabvány és a helyi áramszolgáltató el írásait. 1.7 A karbantartási, felügyeleti és szerelési munkák biztonsági el írásai Az üzemeltet nek figyelnie kell arra, hogy minden karbantartási, felügyeleti és szerelési munkát csak olyan, erre felhatalmazott és kiképzett szakember végezhessen, aki ezt a beépítési és üzemeltetési utasítást gondosan tanulmányozta és kielégít en ismeri. A szivattyún bármilyen munkát alapvet en csak kikapcsolt állapotban lehet végezni. A gépet az ezen beépítési és üzemeltetési utasításban leírt módon mindenképpen le kell állítani. A munkák befejezése után azonnal fel kell szerelni a gépre minden biztonsági- és véd berendezést és ezeket üzembe kell helyezni. 1.8 Önhatalmú átépítés és alkatrészel állítás 1.9 Meg nem engedett üzemmódok A szivattyút megváltoztatni vagy átépíteni csak a gyártó el zetes engedélyével szabad. Az eredeti és a gyártó által engedélyezett alkatrészek használata megalapozza a biztonságot. Az ett l eltér alkatrészek beépítése a gyártót minden kárfelel sség alól felmenti. A leszállított szivattyúk üzembiztonságát csak a jelen üzemeltetési és karbantartási utasítás 3. Alkalmazási terület fejezete szerinti feltételek közötti üzemeltetés biztosítja. A m szaki adatok között megadott határértékeket semmiképpen sem szabad túllépni. 5

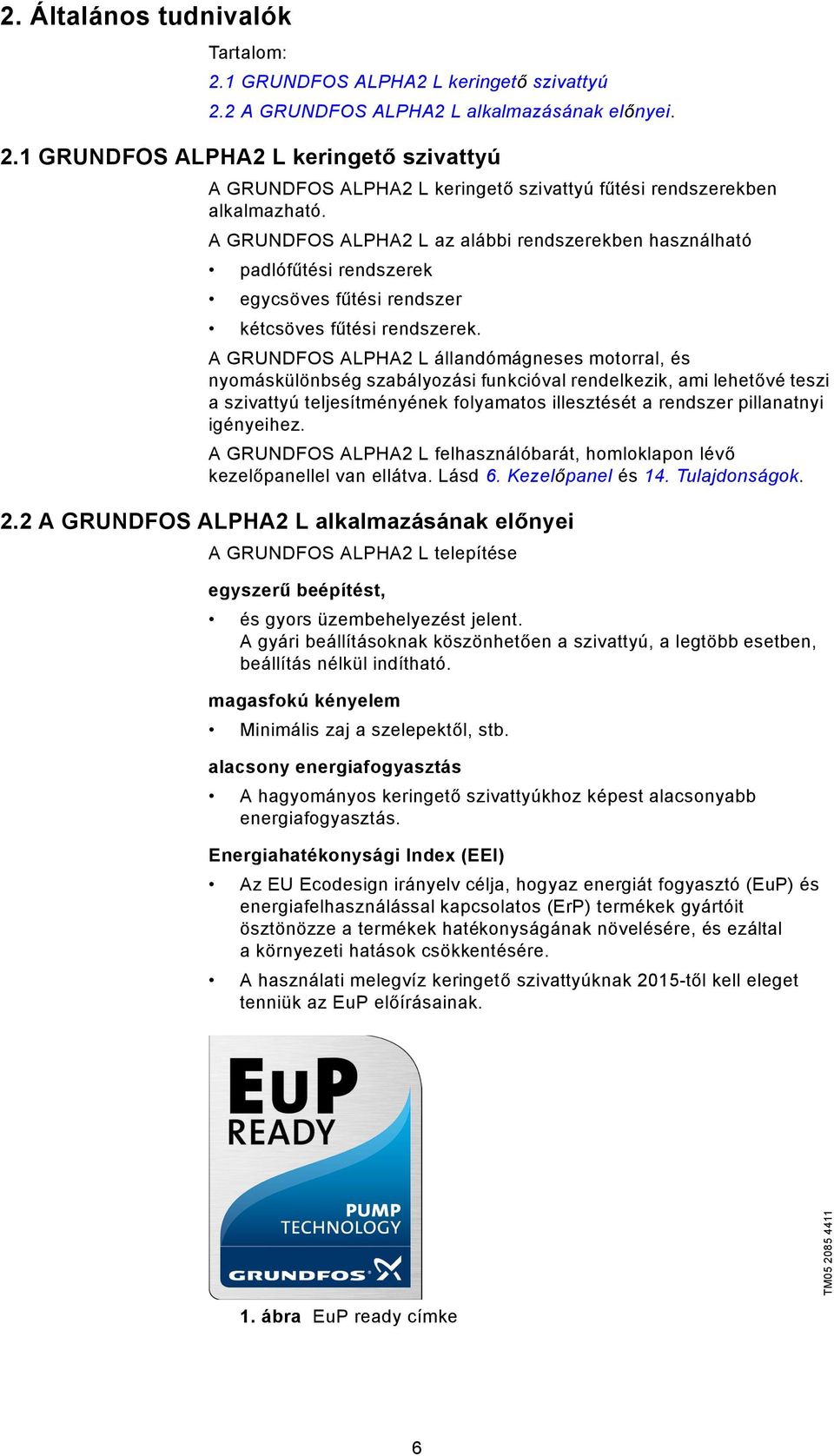

6 2. Általános tudnivalók Tartalom: 2.1 GRUNDFOS ALPHA2 L keringet szivattyú 2.2 A GRUNDFOS ALPHA2 L alkalmazásának el nyei. 2.1 GRUNDFOS ALPHA2 L keringet szivattyú A GRUNDFOS ALPHA2 L keringet szivattyú f tési rendszerekben alkalmazható. A GRUNDFOS ALPHA2 L az alábbi rendszerekben használható padlóf tési rendszerek egycsöves f tési rendszer kétcsöves f tési rendszerek. A GRUNDFOS ALPHA2 L állandómágneses motorral, és nyomáskülönbség szabályozási funkcióval rendelkezik, ami lehet vé teszi a szivattyú teljesítményének folyamatos illesztését a rendszer pillanatnyi igényeihez. A GRUNDFOS ALPHA2 L felhasználóbarát, homloklapon lév kezel panellel van ellátva. Lásd 6. Kezel panel és 14. Tulajdonságok. 2.2 A GRUNDFOS ALPHA2 L alkalmazásának el nyei A GRUNDFOS ALPHA2 L telepítése egyszer beépítést, és gyors üzembehelyezést jelent. A gyári beállításoknak köszönhet en a szivattyú, a legtöbb esetben, beállítás nélkül indítható. magasfokú kényelem Minimális zaj a szelepekt l, stb. alacsony energiafogyasztás A hagyományos keringet szivattyúkhoz képest alacsonyabb energiafogyasztás. Energiahatékonysági Index (EEI) Az EU Ecodesign irányelv célja, hogyaz energiát fogyasztó (EuP) és energiafelhasználással kapcsolatos (ErP) termékek gyártóit ösztönözze a termékek hatékonyságának növelésére, és ezáltal a környezeti hatások csökkentésére. A használati melegvíz keringet szivattyúknak 2015-t l kell eleget tenniük az EuP el írásainak. TM ábra EuP ready címke 6

7 3. Alkalmazási terület 3.1 Rendszer típusok Tartalom: 3.1 Rendszer típusok 3.2 Szállítható közegek 3.3 Rendszernyomás 3.4 Relatív páratartalom 3.5 Védettségi osztály 3.6 Hozzáfolyási nyomás. TM Szállítható közegek 2. ábra Szivattyúzott folyadékok és m ködési feltételek A GRUNDFOS ALPHA2 L szivattyúk alkalmazhatóak: állandó vagy változó térfogatáramú rendszerekben a kívánt optimális munkapont beállítására, változó el remen h mérséklet rendszerekben. Tiszta hígfolyós, nem agresszív és nem robbanásveszélyes folyadékok, melyek nem tartalmaznak szilárd és hosszú szálas alkotókat, vagy ásványi olaj származékokat. Lásd a 2. ábrát. F tési rendszerekben a f t közegnek meg kell felelnie a f tési rendszerek vízmin ségére vonatkozó szabványok követelményeinek, mint pl. a német VDI 2035 szabványnak. Figyelmeztetés A szivattyút nem szabad t zveszélyes folyadékok, pl. dízelolaj, petróleum és hasonló közegek szállítására alkalmazni. 7

8 3.3 Rendszernyomás 3.4 Relatív páratartalom 3.5 Védettségi osztály 3.6 Hozzáfolyási nyomás Max. 1,0 MPa (10 bar). Lásd a 2. ábrát. Maximum 95 %. Lásd a 2. ábrát. IP42. Lásd a 2. ábrát. Minimális hozzáfolyási nyomás függése a közegh mérséklett l. Lásd a 2. ábrát. Közegh mérséklet Min. hozzáfolyási nyomás [MPa] [bar] 75 C 0,005 0,05 90 C 0,028 0, C 0,108 1,08 8

9 4. Telepítés Tartalom: 4.1 Beépítés 4.2 Kapcsolódoboz helyzete 4.3 A kapcsolódoboz helyzetének megváltoztatása 4.4 Szivattyúház szigetelése. 4.1 Beépítés A B TM ábra A GRUNDFOS ALPHA2 L beépítése Nyilak jelzik a szivattyúházon a folyadék áramlási irányát. Lásd 12.2 Beépítési méretek, GRUNDFOS ALPHA2 L XX-40, XX-45, XX- 50, XX Helyezzük be a szivattyúval szállított két tömítést a cs vezetékbe történ beépítéskor. Lásd a 3. ábrát, poz. A. 2. A szivattyút vízszintes tengellyel építsük be. Lásd a 3. ábrát, poz. B. 9

10 4.2 Kapcsolódoboz helyzete A TM ábra Kapcsolódoboz helyzete Figyelmeztetés A szállított közeg forró és nagynyomású lehet! A berendezést a csavarok eltávolítása el tt le kell üríteni, vagy a szivattyú szívó- és nyomóoldali elzáró szerelvényeit el kell zárni. Vigyázat Miután megváltoztatta a kapcsolódoboz helyzetét, töltse fel a rendszert a szállított folyadékkal, vagy nyissa ki a zárószerelvényeket. 4.3 A kapcsolódoboz helyzetének megváltoztatása A kapcsolódoboz 90 -onként elfordítható. A lehetséges pozíciókat és a kapcsolódoboz helyzetének megváltoztatását lásd. 4. ábra, A poz. Eljárás: 1. Lazítsuk ki a négy bels kulcsnyílású csavart a szivattyúfejen egy T-kulccsal (M4). 2. A szivattyúfejet fordítsa a kívánt állásba. 3. Helyezze be és húzza meg a csavarokat. 10

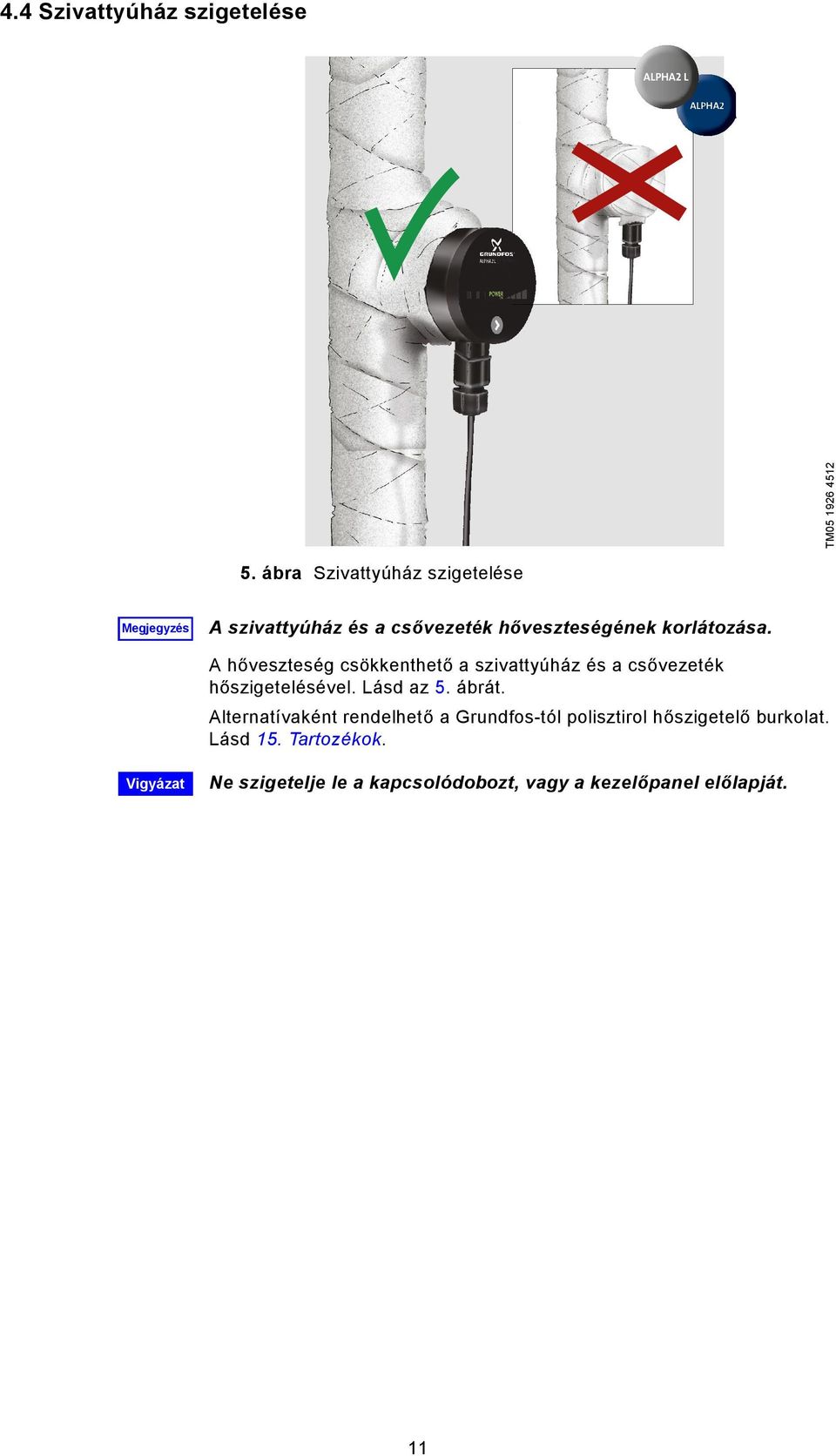

11 4.4 Szivattyúház szigetelése TM ábra Szivattyúház szigetelése Megjegyzés A szivattyúház és a cs vezeték h veszteségének korlátozása. A h veszteség csökkenthet a szivattyúház és a cs vezeték h szigetelésével. Lásd az 5. ábrát. Alternatívaként rendelhet a Grundfos-tól polisztirol h szigetel burkolat. Lásd 15. Tartozékok. Vigyázat Ne szigetelje le a kapcsolódobozt, vagy a kezel panel el lapját. 11

12 5. Elektromos bekötés TM ábra Elektromos bekötés Az elektromos bekötést szakembernek kell elvégeznie, a helyi áramszolgáltató követelményeinek és a vonatkozó szabványok el írásainak megfelel en. Figyelmeztetés A szivattyút földelni kell. A szivattyút egy minden póluson legalább 3 mm kontaktustávolságú f kapcsolóhoz kell csatlakoztatni. A szivattyú nem igényel küls motorvédelmet. Ellen rizze, hogy az elektromos hálózat feszültsége és frekvenciája megfelel a szivattyú adattábláján feltüntetett értékeknek. Lásd 14.1 Adattábla. A szivattyúval szállított csatlakozóval kössük be a hálózati feszültséget a 6. ábra, 1-8. lépései szerint. A kezel panelen lév jelz fény a bekapcsolt tápfeszültséget jelzi. 12

13 6. Kezel panel 6.1 Kezel panel elemei Tartalom: 6.1 Kezel panel elemei 6.2 "Tápfeszültség" jelz fény 6.3 Világító mez k jelzései a szivattyú beállításáról 6.4 Nyomógomb a szivattyú beállításához. TM ábra GRUNDFOS ALPHA2 L kezel panel A GRUNDFOS ALPHA2 L kezel panel elemei: Poz. 6.2 "Tápfeszültség" jelz fény Leírás 1 "POWER ON" (tápfeszültség) jelz fény 2 Hét világító mez ad tájékoztatást a szivattyú beállításáról. 3 Nyomógomb a szivattyú beállításához. A "POWER ON" (tápfeszültség) jelz fény világít, lásd a 7. ábrát, amikor az egység megkapja a tápfeszültséget. Ha csak a "POWER ON" (tápfeszültség) jelz fény világít, valamilyen bels hiba megakadályozza a szivattú rendeltetés szer m ködését (pl.: beragadás). Ha hibajelzés t nik fel, hárítsuk el a hibát, majd nyugtázzuk a jelzést a szivattyú tápfeszültségének ki- és bekapcsolásával. 13

14 6.3 Világító mez k jelzései a szivattyú beállításáról A GRUNDFOS ALPHA2 L szivattyúnak hét beállítási lehet sége van, amely a kezel felületen választható. Lásd a 7. ábrát, poz. 3. A beállításokat világító mez k jelzik, összesen hét különböz jel. Lásd a 8. ábrát. TM ábra Hét világító mez Gomb lenyomás Világító mez Leírás Lásd a 10. Szivattyú beállítások és szivattyú teljesítmény fejezetet a beállítások funkciójára vonatkozóan. 6.4 Nyomógomb a szivattyú beállításához 0 PP2 (gyári beállítás) Magas arányos-nyomás görbe 1 CP1 Alacsony állandó-nyomás görbe 2 CP2 Magas állandó-nyomás görbe 3 III Fix fordulatszám, III 4 II Fix fordulatszám, II 5 I Fix fordulatszám, I 6 PP1 Alacsony arányos-nyomás görbe 7 PP2 Magas arányos-nyomás görbe Minden gombnyomásra (lásd a 7. ábrán az 3. pozíciót) változik a szivattyú beállítása. Egy ciklus hét gombnyomásból áll. Lásd 6.3 Világító mez k jelzései a szivattyú beállításáról. 14

15 7. A szivattyú beállítása Tartalom: 7.1 Szivattyú beállítás a rendszertípushoz 7.2 Szivattyú szabályozás. 7.1 Szivattyú beállítás a rendszertípushoz A B C D TM ábra Szivattyú beállítás a rendszertípushoz Poz. A B C D Rendszer típus Padlóf tés Kétcsöves f tési rendszer Egycsöves f tési rendszer Használati melegvíz keringetés *Lásd 13.1 Útmutató a jelleggörbékhez. Gyári beállítás = Magas arányos-nyomás görbe (PP2). Ajánlott és alternatív szivattyú beállítás a 9. ábra szerint: Ajánlott Alacsony állandó-nyomás görbe (CP1)* Magas arányos-nyomás görbe (PP2)* Alacsony arányos-nyomás görbe (PP1)* Fix fordulatszám, I* Szivattyú beállítása Szivattyú beállítása alternatív üzemmódokba Alternatív Magas állandó-nyomás görbe (CP2)* Alacsony arányos-nyomás görbe (PP1)* Magas arányos-nyomás görbe (PP2)* Fix fordulatszám, II vagy III fokozat* A f tési rendszerekben lassan zajlanak le a változások, ezért az optimális beállításhoz nem elegend néhány perc, vagy óra. Ha az ajánlott szivattyú beállítás nem biztosít megfelel h eloszlást a házban, változtassuk meg a beállítást a megadott alternatívák szerint. A jelleggörbék és a beállítások közötti kapcsolat magyarázatát lásd 10. Szivattyú beállítások és szivattyú teljesítmény. 15

16 7.2 Szivattyú szabályozás Üzem közben a szivattyú szállítómagasságát az "arányos-nyomás szabályozás" (PP) vagy a "állandó-nyomás szabályozás" (CP) határozza meg. Ezekben a szabályozási módokban a szivattyú teljesítménye és energiafogyasztása a rendszer h igényének megfelel en változik. Arányos-nyomás szabályozás Ebben a szabályozási módban a szivattyú nyomáskülönbsége a térfogatárammal arányosan változik. Az arányos-nyomás görbék PP1 és PP2-vel vannak jelölve a Q/H diagramokban. Lásd 10. Szivattyú beállítások és szivattyú teljesítmény. Állandó-nyomás szabályozás Ebben a szabályozási módban, a térfogatáramtól függetlenül a szivattyú állandó nyomáskülönbséget biztosít. Az állandó-nyomás görbék a Q/H diagramokban CP1 és CP2-vel jelölt vízszintes szakaszok. Lásd 10. Szivattyú beállítások és szivattyú teljesítmény. 16

17 8. Rendszerek bypass-szeleppel az el remen - és visszatér ág között Tartalom: 8.1 Bypass-szelep célja 8.1 Bypass-szelep célja 8.2 Kézzel üzemeltethet bypass-szelep 8.3 Automatikus bypass-szelep (automatikus m ködtetés ). A TM ábra Rendszerek bypass-szeleppel Bypass-szelep A bypass-szelep célja, hogy biztosítsa a kazán számára a minimális áramlást, ha a padlóf tési körök minden szelepe, vagy a termosztatikus raditátorszelepek lezárnak. A rendszer elemei: bypass-szelep áramlásmér, poz. A. A minimális áramlást az összes szelep lezárásakor biztosítani kell. A szivattyú beállítása függ a bypass-szelep típusától, azaz hogy manuális, vagy automatikus m ködtetés. 8.2 Kézzel üzemeltethet bypass-szelep Kövessük az alábbiakat: 1. A bypass-szelepet a szivattyú I. fokozatában állítsuk be. A rendszer minimális térfogatáramát (Q min. ) figyelembe kell venni. Kövessük a gyártó el írásait. 2. Ha a bypass-szelep beállításra került, a szivattyút is állítsuk be a 7. A szivattyú beállítása szerint. 17

18 8.3 Automatikus bypass-szelep (automatikus m ködtetés ) Kövessük az alábbiakat: 1. A bypass-szelepet a szivattyú I. fokozatában állítsuk be. A rendszer minimális térfogatáramát (Q min. ) figyelembe kell venni. Kövessük a gyártó el írásait. 2. Ha a bypass-szelep beállítása megtörtént, állítsuk a szivattyút a legalacsonyabb vagy legmagasabb állandó-nyomás görbére. A jelleggörbék és a beállítások közötti kapcsolat magyarázatát lásd 10. Szivattyú beállítások és szivattyú teljesítmény. 18

19 9. Üzembehelyezés Tartalom: 9.1 Üzembehelyezés el tt 9.2 Szivattyú légtelenítése 9.1 Üzembehelyezés el tt 9.2 Szivattyú légtelenítése 9.3 A f tési rendszer légtelenítése. Ne indítsuk el a szivattyút, amíg a rendszer nincs feltöltve és légtelenítve. Ellen rizzük továbbá, hogy a szükséges hozzáfolyási nyomás rendelkezésre áll a szivattyú szívó oldalán. Lásd 3. Alkalmazási terület és 12. M szaki adatok és beépítési méretek. TM ábra Szivattyú légtelenítése A szivattyú önmagát légteleníti. Nem szükséges, de ajánlott a légtelenítést manuálisan is elvégezni az üzembe helyezés el tt. A szivattyúban lév leveg zajt okozhat. A zaj néhány percnyi üzemelést követ en megsz nik. A rendszer gyors légtelenítéséhez a szivattyút kapcsoljuk egy rövid id re III. fordulatszám fokozatba. A szivattyú kilégtelenítése után, amikor a zaj megsz nt a rendszerben, állítsuk be az ajánlott üzemmódot. Lásd 7. A szivattyú beállítása. Vigyázat A szivattyú nem futhat szárazon. A rendszert nem lehet a szivattyún keresztül légteleníteni. Lásd 9.3 A f tési rendszer légtelenítése. 19

20 9.3 A f tési rendszer légtelenítése TM ábra A f tési rendszer légtelenítése F tési rendszert a szivattyú fölé épített légtelenít szelep segítségével lehet légmentesíteni (1). Azokban a f tési rendszerekben, amelyek gyakran leleveg södnek, a Grundfos légleválasztóval rendelkez szivattyúk beépítését javasolja, mint pl. az ALPHA2 xx-xx A típus. A f tési rendszer feltöltése után kövesse az alábbi útmutatót: 1. Nyissa meg a légtelenít t. 2. Állítsa a szivattyút III fokozatra. 3. Hagyja a szivattyút egy rövid ideig járni, a típustól és a rendszer méretét l függ en. 4. A légtelenítés után, amikor a zaj megsz nt a rendszerben, állítsuk be az ajánlott üzemmódot. Lásd 7. A szivattyú beállítása. Ismételje meg az eljárást, amennyiben szükséges. Vigyázat A szivattyú nem futhat szárazon. 20

21 10. Szivattyú beállítások és szivattyú teljesítmény Tartalom: 10.1 Kapcsolat a szivattyú beállítás és a szivattyú teljesítmény között Kapcsolat a szivattyú beállítás és a szivattyú teljesítmény között A 13. ábrán követhetjük a szivattyú beállítása, és az ahhoz tartozó jelleggörbék közötti összefüggést. Lásd még 13. Jelleggörbék. TM ábra Szivattyú beállítás és jelleggörbék közötti összefüggés Beállítás PP1 PP2 CP1 CP2 III II I Szivattyú jelleggörbe Alacsony arányosnyomás görbe Magas arányosnyomás görbe Alacsony állandónyomás görbe Magas állandónyomás görbe III fokozat II fokozat I fokozat Funkció A szivattyú munkapontja fel és le mozog az alacsony arányosnyomás görbén, a f tési igénynek megfelel en. Lásd a 13. ábrát. Az emel magasság (nyomás) alcsonyabb a csökken f tési igény esetén, és emelkedik a növekv f tési igény esetén. A szivattyú munkapontja fel és le mozog a magas arányos-nyomás görbén, a f tési igénynek megfelel en. Lásd a 13. ábrát. Az emel magasság (nyomás) alcsonyabb a csökken f tési igény esetén, és emelkedik a növekv f tési igény esetén. A szivattyú munkapontja mozog az alacsony állandó-nyomás görbén, a rendszer f tési igényének megfelel en. Lásd a 13. ábrát. Az emel magasság (nyomás) állandó marad, függetlenül a f tési igényt l. A szivattyú munkapontja mozog az magas állandó-nyomás görbén, a rendszer f tési igényének megfelel en. Lásd a 13. ábrát. Az emel magasság (nyomás) állandó marad, függetlenül a f tési igényt l. Az ALPHA2 L állandó fordulaton, így állandó jelleggörbén üzemel. III. fokozatban a szivattyú minden üzemállapotban max. görbén m ködik. Lásd a 13. ábrát. A szivattyú gyors légtelenítéséhez kapcsoljuk a III. fokozatra egy rövid id re. Lásd 9.2 Szivattyú légtelenítése. Az ALPHA2 L állandó fordulaton, így állandó jelleggörbén üzemel. II. fokozatban a szivattyú minden üzemállapotban középs görbén m ködik. Lásd a 13. ábrát. Az ALPHA2 L állandó fordulaton, így állandó jelleggörbén üzemel. I. fokozatban a szivattyú minden üzemállapotban minimum görbén m ködik. Lásd a 13. ábrát. 21

22 11. Hibakeres táblázat Figyelmeztetés Miel tt megkezdjük a a munkát, gy z djünk meg arról, hogy a szivattyút az elektromos hálózatról lekapcsolták és véletlenül sem kapcsolható vissza. Hiba Kezel panel Ok Elhárítás 1. A szivattyú nem m ködik. 2. Zajos a rendszer. 3. Szivattyú zajos. 4. Elégtelen f tés. Nincs jelz fény. a) Egy biztosíték kiégett. Cseréjünk biztosítékot. A "POWER ON" (tápfeszültség) folyamatosan világít. A "POWER ON" (tápfeszültség) és a szivattyú beállítást jelz lámpa világít. A "POWER ON" (tápfeszültség) és a szivattyú beállítást jelz lámpa világít. A "POWER ON" (tápfeszültség) és a szivattyú beállítást jelz lámpa világít. b) Az érintésvédelmi hibarelé leoldott. c) A szivattyú meghibásodott. a) Tápfeszültség hiba. Esetleg túl alacsony. Kapcsoljuk vissza a megszakítót. Cseréljük ki a szivattyút. Ellen rizzük, hogy a tápfeszültség nagysága megfelel-e az el írtnak. b) A szivattyú megszorult. Távolítsuk el a szennyez dést. a) Leveg a rendszerben. Légtelenítse a rendszert. Lásd 9.3 A f tési rendszer légtelenítése. b) Túl nagy térfogatáram. Csökkentsük a szállítómagasságot. Lásd 10. Szivattyú beállítások és szivattyú teljesítmény. a) Leveg a szivattyúban. M ködtessük a szivattyút. Id vel kilégteleníti magát. Lásd 9.2 Szivattyú légtelenítése. b) A hozzáfolyási nyomás túl alacsony. a) Túl kicsi a szivattyú teljesítménye. A hozzáfolyási nyomást megnövelni, és/vagy ellen rizni a zárt tágulási tartály el feszítési nyomását (amennyiben van). Növeljük a szállítómagasságot. Lásd 10. Szivattyú beállítások és szivattyú teljesítmény. 22

23 12. M szaki adatok és beépítési méretek 12.1 M szaki adatok Tápfeszültség Motorvédelem Védettségi osztály Szigetelési osztály Tartalom: 12.1 M szaki adatok 12.2 Beépítési méretek, GRUNDFOS ALPHA2 L XX-40, XX-45, XX-50, XX Beépítési méretek, GRUNDFOS ALPHA2 L XX-40, XX-45, XX Beépítési méretek, GRUNDFOS ALPHA2 L XX-40, XX-45, XX x 230 V - 10 %/+ 6 %, 50 Hz, PE A szivattyú nem igényel küls motorvédelmet. IP42 Relatív páratartalom Maximum 95 % Rendszernyomás F Max. 1,0 MPa, 10 bar, 102 m emel magasság Hozzáfolyási nyomás Közegh mérséklet Min. hozzáfolyási nyomás +75 C 0,05 bar, 0,005 MPa, 0,5 m vízoszlop +90 C 0,28 bar, 0,028 MPa, 2,8 m vízoszlop +110 C 1,08 bar, 0,108 MPa, 10,8 m vízoszlop EMC EN és EN Zajszint Környezeti h mérséklet A szivattyú zajszintje (hangnyomás) kisebb, mint 43 db(a). 0 C C H mérsékleti osztály TF110, CEN Felületi h mérséklet Közegh mérséklet +2 C C A maximális felületi h mérséklet nem haladja meg a +125 C-ot. A kondenzáció elkerülése érdekében a folyadék h mérsékletnek mindig magasabbnak kell lennie a környezeti h mérsékletnél. Környezeti h mérséklet [ C] Min. [ C] Közegh mérséklet Max. [ C]

24 12.2 Beépítési méretek, GRUNDFOS ALPHA2 L XX-40, XX-45, XX-50, XX-60 TM ábra Körvonalrajzok, ALPHA2 L XX-40, XX-45, XX-50, XX-60 Szivattyú típus Méretek L1 B1 B2 B3 B4 H1 H2 H3 G ALPHA2 L ALPHA2 L /4 ALPHA2 L /2 ALPHA2 L /2 ALPHA2 L A /2 ALPHA2 L ALPHA2 L ALPHA2 L * /2 ALPHA2 L /4 ALPHA2 L /2 ALPHA2 L /2 ALPHA2 L ALPHA2 L * /2 ALPHA2 L ALPHA2 L /4 ALPHA2 L /2 ALPHA2 L /2 ALPHA2 L A /2 ALPHA2 L ALPHA2 L N /4 ALPHA2 L N /4 ALPHA2 L N /2 ALPHA2 L N /4 ALPHA2 L N /2 ALPHA2 L N /4 ALPHA2 L N /2 *) Csak a brit piac részére. 24

25 12.3 Beépítési méretek, GRUNDFOS ALPHA2 L XX-40, XX-45, XX-60 A németországi piac részére TM ábra Körvonalrajzok, ALPHA2 L XX-40, XX-45, XX-60 Szivattyú típus Méretek L1 B1 B2 B3 B4 H1 H2 H3 G ALPHA2 L DE ALPHA2 L DE /4 ALPHA2 L DE /2 ALPHA2 L DE /2 ALPHA2 L A 180 DE /2 ALPHA2 L DE ALPHA2 L DE ALPHA2 L DE /4 ALPHA2 L DE /2 ALPHA2 L DE /2 ALPHA2 L A 180 DE /2 ALPHA2 L DE ALPHA2 L N 150 DE /4 ALPHA2 L N 150 DE /4 ALPHA2 L N 180 DE /2 ALPHA2 L N 150 DE /4 ALPHA2 L N 180 DE /2 25

26 12.4 Beépítési méretek, GRUNDFOS ALPHA2 L XX-40, XX-45, XX-60 Ausztria és Svájc részére TM ábra Körvonalrajzok, ALPHA2 L XX-40, XX-45, XX-60 Méretek Szivattyú típus L1 B1 B2 B3 B4 H1 H2 H3 G ALPHA2 L AT/CH ALPHA2 L AT/CH /4 ALPHA2 L AT/CH /2 ALPHA2 L AT/CH /2 ALPHA2 L A 180 AT/CH /2 ALPHA2 L AT/CH ALPHA2 L AT/CH ALPHA2 L AT/CH /4 ALPHA2 L AT/CH /2 ALPHA2 L AT/CH /2 ALPHA2 L A 180 AT/CH /2 ALPHA2 L AT/CH ALPHA2 L N 150 AT/CH /4 ALPHA2 L N 150 AT/CH /4 ALPHA2 L N 180 AT/CH /2 ALPHA2 L N 150 AT/CH /4 ALPHA2 L N 180 AT/CH /2 26

27 13. Jelleggörbék Tartalom: 13.1 Útmutató a jelleggörbékhez 13.2 Jelleggörbe kondíciók 13.3 Jelleggörbék, ALPHA2 L XX Jelleggörbe, ALPHA2 L N Jelleggörbék, ALPHA2 L XX Jelleggörbék, ALPHA2 L XX

28 13.1 Útmutató a jelleggörbékhez Minden szivattyú beállításhoz tartozik egy saját jelleggörbe (Q/H görbe). Egy villamos teljesítmény görbe (P1 görbe) tartozik minden egyes Q/H görbéhez. A villamos teljesítmény görbe mutatja a szivattyú teljesítményfelvételét (P1) Watt-ban egy adott Q/H görbéhez tartozóan. A P1 paraméter megfelel a szivattyú kijelz jén feltüntetett értéknek. Lásd a 17. ábrán. 17. ábra Jelleggörbék kapcsolata a szivattyú beállításával TM Beállítás PP1 PP2 (gyári beállítás) CP1 CP2 III II I Szivattyú jelleggörbe Alacsony arányos-nyomás görbe Magas arányos-nyomás görbe Alacsony állandó-nyomás görbe Magas állandó-nyomás görbe Fix fordulatszám, III Fix fordulatszám, II Fix fordulatszám, I További információért lásd 6.3 Világító mez k jelzései a szivattyú beállításáról 7. A szivattyú beállítása 10. Szivattyú beállítások és szivattyú teljesítmény. 28

29 13.2 Jelleggörbe kondíciók Az alábbi meghatározások vonatkoznak a következ oldalakon lév görbékre: Teszt folyadék: Leveg mentes víz. A görbék = 983,2 kg/m 3 s r ség, és +60 C h mérséklet vízre vonatkoznak. Minden görbén átlagértékek kerülnek feltüntetésre, így nem tekinthet k garantált paraméternek. Ha meghatározott követelményeket kel teljesíteni, egyedi mérést kell elvégezni. Az egyes fokozatokhoz tartozó görbék I, II és III jelöléssel vannak ellátva. A görbék = 0,474 mm 2 /s (0,474 cst) kinematikai viszkozitás mellett érvényesek. 29

30 13.3 Jelleggörbék, ALPHA2 L XX-40 TM ábra Jelleggörbék, ALPHA2 L XX Jelleggörbe, ALPHA2 L N 150 p [kpa] H [m] I Q [m³/h] II III P1 [W] Q [l/s] II III 10 I Q [m³/h] 19. ábra Jelleggörbe, ALPHA2 L TM

31 13.5 Jelleggörbék, ALPHA2 L XX-50 TM Jelleggörbék, ALPHA2 L XX ábra Jelleggörbék, ALPHA2 L XX-50 TM ábra Jelleggörbék, ALPHA2 L XX-60 31

32 14. Tulajdonságok 14.1 Adattábla Tartalom: 14.1 Adattábla 14.2 Típuskód. TM ábra Példa az adattáblára Poz. Leírás 14.2 Típuskód Poz. Leírás 1 Szivattyú típus 8 Energiahatékonysági Index (EEI) 2 Cikkszám 9 3 Gyári szám 10 4 Gyártmánykód Els és második számjegy = év Harmadik és negyedik számjegy = hét Áramfelvétel teljes terhelésnél [A]: Min.: Min. áramer sség [A] Max.: Max. áramer sség [A] Felvett teljesítmény P1 [W]: Min.: Min. felvett teljesítmény P1 [W] Max.: Max. felvett teljesítmény P1 [W] 11 Maximális rendszernyomás [MPa] 5 Védettségi osztály 12 CE jelölés és megfelel ségek 6 Feszültség [V] 13 Származási ország 7 Frekvencia [Hz] 14 H mérsékleti osztály Példa ALPHA2 L Szivattyú típus Szívó- és nyomócsonk névleges átmér je (DN) [mm]-ben Max. emel magasság : Öntöttvas szivattyúház N: Rozsdamentes acél szivattyúház A: Légleválasztós szivattyú Beépítési hossz [mm] 32

33 15. Tartozékok TM ábra Tartozékok GRUNDFOS ALPHA2 L tartozékai. Lásd a 23. ábrát. Szállítható tartozékok fittingek (csavarzat és szelepek) h szigetel burkolat (szigetel héj) csatlakozó. 33

34 16. Hulladékkezelés A termék vagy annak részeire vonatkozó hulladékkezelés a környezetvédelmi szempontok betartásával történjen: 1. Vegyük igénybe a helyi hulladékgy jt vállalat szolgáltatását. 2. Ha ez nem lehetséges, konzultáljon a legközelebbi Grundfos vállalattal vagy szervizzel. 34 A m szaki változtatások joga fenntartva.
