1 GRUNDFOS INSTRUCTIONS Current transformer MP 204 accessory Installation and operating instructions

2 2

3 Current transformer MP 204 accessory Installation and operating instructions 4 Montage- und Betriebsanleitung 6 Notice d installation et d entretien 8 Istruzioni di installazione e funzionamento 10 Instrucciones de instalación y funcionamiento 12 Instruções de instalação e funcionamento 14 Οδηγίες εγκατάστασης και λειτουργίας 16 Installatie- en bedieningsinstructies 18 Monterings- och driftsinstruktion 20 Asennus- ja käyttöohjeet 22 Monterings- og driftsinstruktion 24 Instrukcja montażu i eksploatacji 26 Руководство по монтажу и эксплуатации 28 Szerelési és üzemeltetési utasítás 30 Navodilo za montažo in obratovanje 32 Montažne i pogonske upute 34 Uputstvo za montažu i upotrebu 36 Instrucţiuni de instalare şi utilizare 38 Упътване за монтаж и експлоатация 40 Montážní a provozní návod 42 Návod na montáž a prevádzku 44 Montaj ve kullanım kılavuzu 46 Paigaldus- ja kasutusjuhend 48 Montavimo ir eksploatacijos instrukcija 50 Інструкції з монтажу та експлуатації 52 3

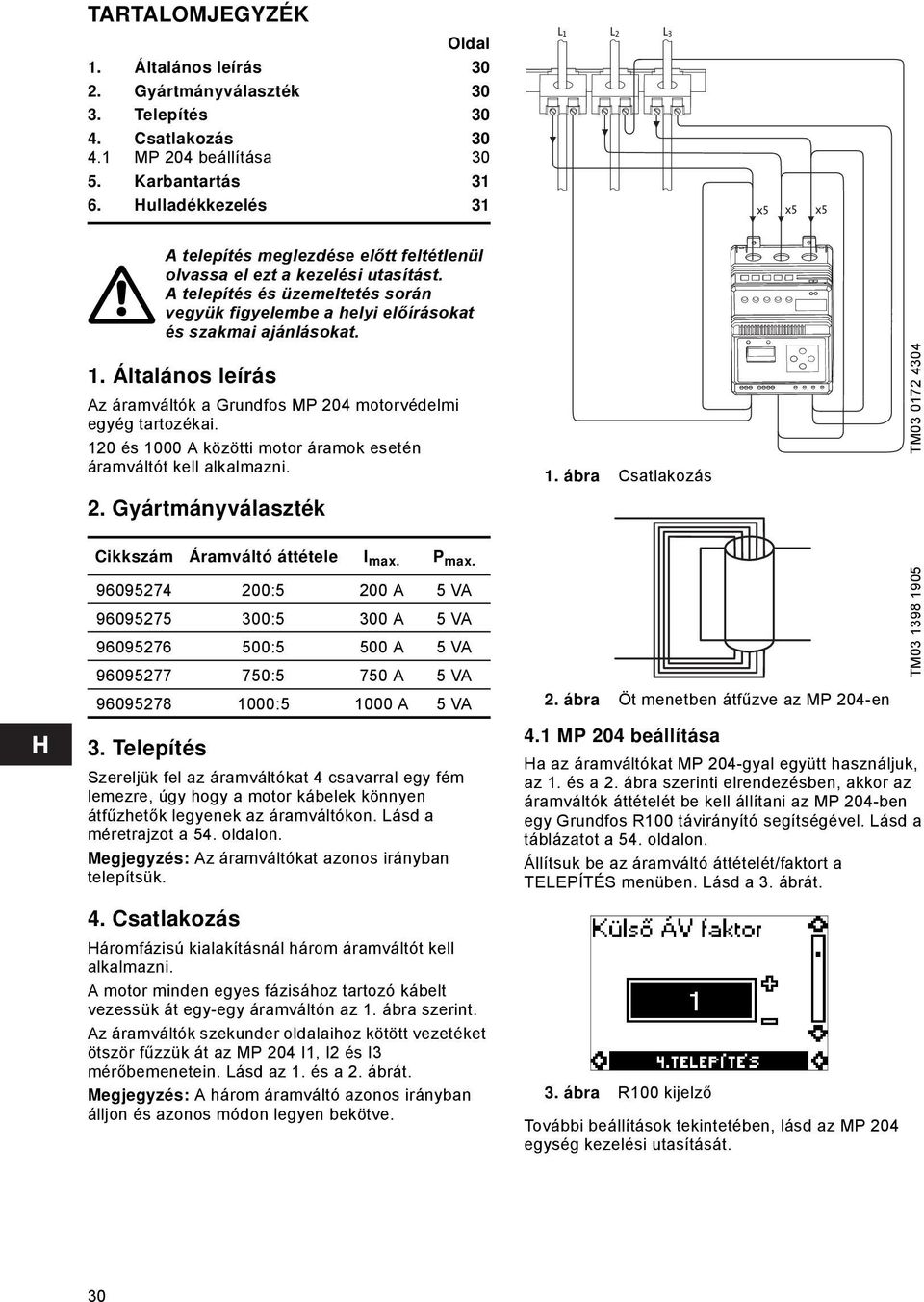

4 TARTALOMJEGYZÉK Oldal 1. Általános leírás Gyártmányválaszték Telepítés Csatlakozás MP 204 beállítása Karbantartás Hulladékkezelés 31 L1 L2 L3 x5 x5 x5 A telepítés meglezdése előtt feltétlenül olvassa el ezt a kezelési utasítást. A telepítés és üzemeltetés során vegyük figyelembe a helyi előírásokat és szakmai ajánlásokat. 1. Általános leírás Az áramváltók a Grundfos MP 204 motorvédelmi egyég tartozékai. 120 és 1000 A közötti motor áramok esetén áramváltót kell alkalmazni. 2. Gyártmányválaszték 1. ábra Csatlakozás TM Cikkszám Áramváltó áttétele I max. P max :5 200 A 5 VA :5 300 A 5 VA :5 500 A 5 VA :5 750 A 5 VA : A 5 VA 3. Telepítés Szereljük fel az áramváltókat 4 csavarral egy fém lemezre, úgy hogy a motor kábelek könnyen átfűzhetők legyenek az áramváltókon. Lásd a méretrajzot a 54. oldalon. Megjegyzés: Az áramváltókat azonos irányban telepítsük. 4. Csatlakozás Háromfázisú kialakításnál három áramváltót kell alkalmazni. A motor minden egyes fázisához tartozó kábelt vezessük át egy-egy áramváltón az 1. ábra szerint. Az áramváltók szekunder oldalaihoz kötött vezetéket ötször fűzzük át az MP 204 I1, I2 és I3 mérőbemenetein. Lásd az 1. és a 2. ábrát. Megjegyzés: A három áramváltó azonos irányban álljon és azonos módon legyen bekötve. 2. ábra Öt menetben átfűzve az MP 204-en 4.1 MP 204 beállítása Ha az áramváltókat MP 204-gyal együtt használjuk, az 1. és a 2. ábra szerinti elrendezésben, akkor az áramváltók áttételét be kell állítani az MP 204-ben egy Grundfos R100 távirányító segítségével. Lásd a táblázatot a 54. oldalon. Állítsuk be az áramváltó áttételét/faktort a TELEPÍTÉS menüben. Lásd a 3. ábrát. 3. ábra R100 kijelző További beállítások tekintetében, lásd az MP 204 egység kezelési utasítását. TM

5 5. Karbantartás Az áramváltók normál körülmények között karbantartást nem igényelnek. 6. Hulladékkezelés Ezen termék részeinél vagy a teljes egységnél az alábbi hulladékkezelési szempontok szerint járjunk el: 1. Vegyük igénybe a helyi, közületi vagy magán hulladékkezelő vállalatok szolgáltatásait. 2. Ha ez nem lehetséges vegyük fel a kapcsolatot a legközelebbi Grundfos vállalattal vagy szervizzel. Műszaki változtatások joga fenntartva. 31

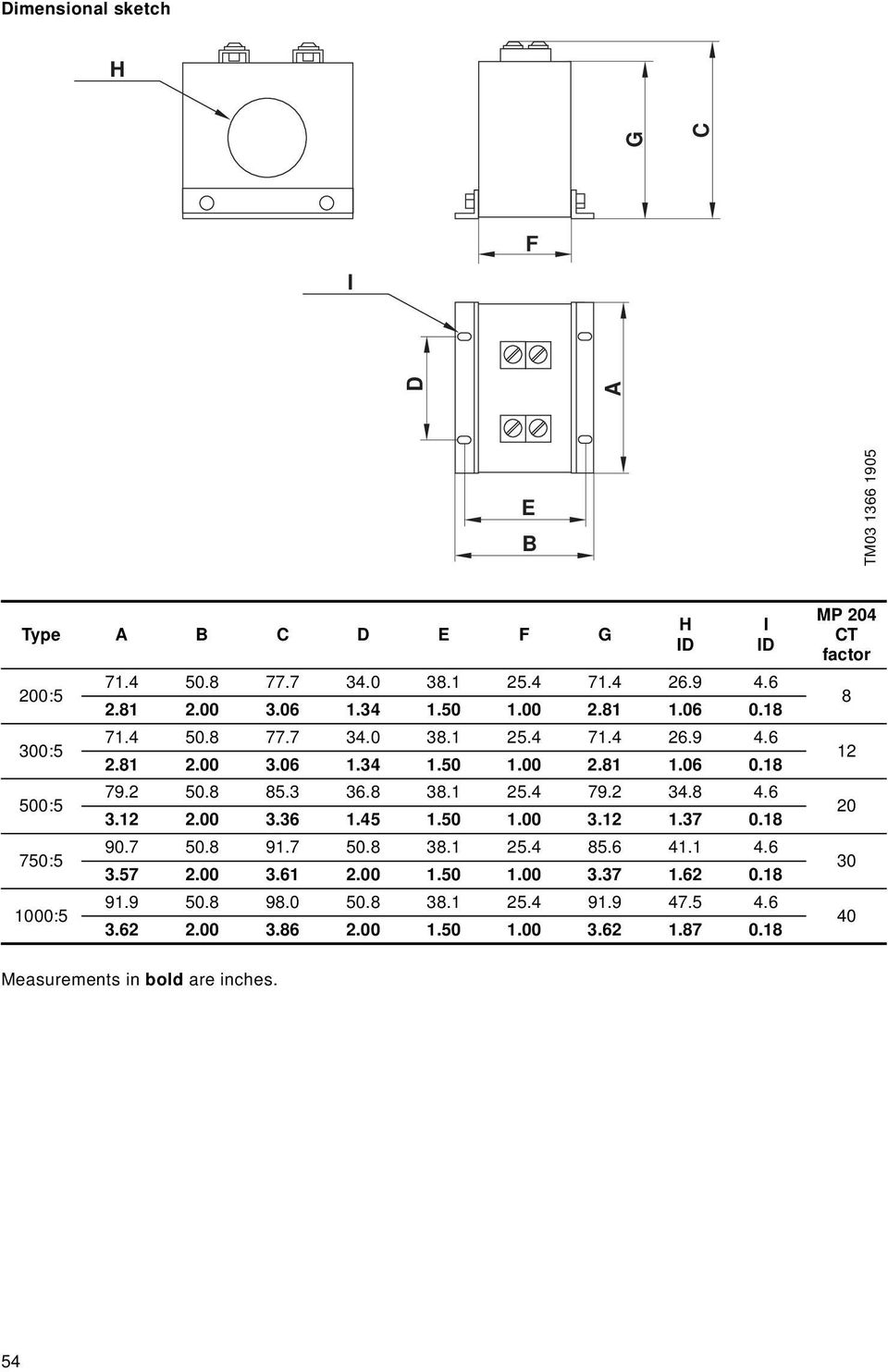

6 Dimensional sketch H I D A G C F E B TM Type A B C D E F G 200:5 300:5 500:5 750:5 1000: H ID I ID MP 204 CT factor Measurements in bold are inches. 54
