GRUNDFOS ALLDOS KEZELÉSI UTASÍTÁSOK. Vaccuperm VGA-113. Gázadagoló-szabályozó. Szerviz utasítások

Átírás

1 GRUNDFOS ALLDOS KEZELÉSI UTASÍTÁSOK Vaccuperm VGA-113 Gázadagoló-szabályozó Szerviz utasítások

2 TARTALOM 1. Általános információk A dokumentáció szerkezete A kézikönyvről Felhasználói/célcsoportok A kezelő kötelezettségei Karbantartó- és szervizszemélyzet Megfelelő használat Nem megfelelő használat Műszaki adatok A VGA-113 típuskulcsa Általános adatok Beméretezett rajzok Elektromos adatok Telepítés Szállítás és tárolás Kicsomagolás Jellemző telepítési módok Szerelés Üzembe helyezés Felkészülés az üzembe helyezésre Üzembe helyezés előtti ellenőrzések Karbantartás Lehetséges hibák A mérőcső tisztítása A nyomáskülönbség-szelep tisztítása A szabályzószelep tisztítása A szervomotor beállítása (opcionális) Tartalék alkatrészek / 28

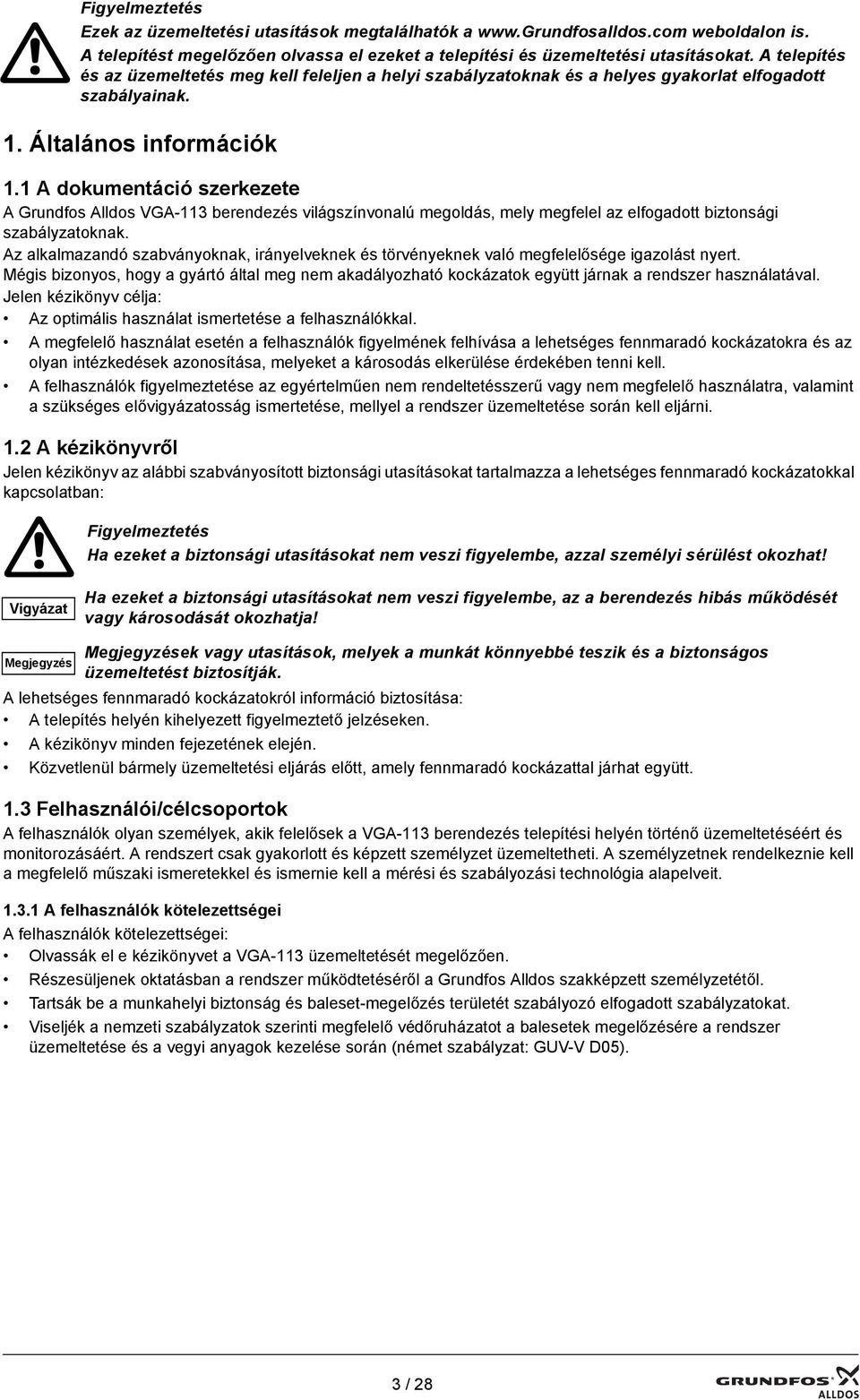

3 Figyelmeztetés Ezek az üzemeltetési utasítások megtalálhatók a weboldalon is. A telepítést megelőzően olvassa el ezeket a telepítési és üzemeltetési utasításokat. A telepítés és az üzemeltetés meg kell feleljen a helyi szabályzatoknak és a helyes gyakorlat elfogadott szabályainak. 1. Általános információk 1.1 A dokumentáció szerkezete A Grundfos Alldos VGA-113 berendezés világszínvonalú megoldás, mely megfelel az elfogadott biztonsági szabályzatoknak. Az alkalmazandó szabványoknak, irányelveknek és törvényeknek való megfelelősége igazolást nyert. Mégis bizonyos, hogy a gyártó által meg nem akadályozható kockázatok együtt járnak a rendszer használatával. Jelen kézikönyv célja: Az optimális használat ismertetése a felhasználókkal. A megfelelő használat esetén a felhasználók figyelmének felhívása a lehetséges fennmaradó kockázatokra és az olyan intézkedések azonosítása, melyeket a károsodás elkerülése érdekében tenni kell. A felhasználók figyelmeztetése az egyértelműen nem rendeltetésszerű vagy nem megfelelő használatra, valamint a szükséges elővigyázatosság ismertetése, mellyel a rendszer üzemeltetése során kell eljárni. 1.2 A kézikönyvről Jelen kézikönyv az alábbi szabványosított biztonsági utasításokat tartalmazza a lehetséges fennmaradó kockázatokkal kapcsolatban: Figyelmeztetés Ha ezeket a biztonsági utasításokat nem veszi figyelembe, azzal személyi sérülést okozhat! Vigyázat Ha ezeket a biztonsági utasításokat nem veszi figyelembe, az a berendezés hibás működését vagy károsodását okozhatja! Megjegyzés Megjegyzések vagy utasítások, melyek a munkát könnyebbé teszik és a biztonságos üzemeltetést biztosítják. A lehetséges fennmaradó kockázatokról információ biztosítása: A telepítés helyén kihelyezett figyelmeztető jelzéseken. A kézikönyv minden fejezetének elején. Közvetlenül bármely üzemeltetési eljárás előtt, amely fennmaradó kockázattal járhat együtt. 1.3 Felhasználói/célcsoportok A felhasználók olyan személyek, akik felelősek a VGA-113 berendezés telepítési helyén történő üzemeltetéséért és monitorozásáért. A rendszert csak gyakorlott és képzett személyzet üzemeltetheti. A személyzetnek rendelkeznie kell a megfelelő műszaki ismeretekkel és ismernie kell a mérési és szabályozási technológia alapelveit A felhasználók kötelezettségei A felhasználók kötelezettségei: Olvassák el e kézikönyvet a VGA-113 üzemeltetését megelőzően. Részesüljenek oktatásban a rendszer működtetéséről a Grundfos Alldos szakképzett személyzetétől. Tartsák be a munkahelyi biztonság és baleset-megelőzés területét szabályozó elfogadott szabályzatokat. Viseljék a nemzeti szabályzatok szerinti megfelelő védőruházatot a balesetek megelőzésére a rendszer üzemeltetése és a vegyi anyagok kezelése során (német szabályzat: GUV-V D05). 3 / 28

4 1.4 A kezelő kötelezettségei Az épület tulajdonosa vagy a VGA-113 berendezés kezelője felelős az alábbiakért: Tekintse jelen kézikönyvet a termék részének és biztosítsa, hogy az könnyen hozzáférhető legyen a rendszer közvetlen közelében, a rendszer teljes élettartama során. Teljesítse a gyártó által támasztott telepítési követelményeket (a szükséges vízcsatlakozások és szerelvények, környezeti feltételek, elektromos csatlakozás, amennyiben szükséges az adagolóvezeték számára védőcső, hangvagy optikai jelzőberendezés a hibaüzenetek számára, amennyiben szükséges). Biztosítsa, hogy a vízvezetékek és szerelvények rendszeresen ellenőrzésre, szervizre és karbantartásra kerülnek. Szerezze meg a hivatalos jóváhagyást a vegyi anyagok tárolásához, amennyiben szükséges. Tartson oktatást a felhasználóknak a rendszer üzemeltetéséről. Biztosítsa, hogy a balesetvédelmi szabályzatokat tartsák be a telepítés helyszínén (GUV-V D05 sz. német balesetmegelőzési szabályzat, "A víz klórozása", kelt: január). Lásson el védőruházattal minden felhasználót, valamint szervizszemélyzetet a GUV-V D05 szerint (arcvédő maszk, kesztyű, védőkötény). 1.5 Karbantartó- és szervizszemélyzet A rendszer karbantartását és szervizét csak a Grundfos Alldos által arra meghatalmazott szervizszemélyzet végezheti. 1.6 Megfelelő használat A Grundfos Alldos VGA-113 klóradagolásra (Cl 2 ) használható a jelen kézikönyvben leírtak szerint. 1.7 Nem megfelelő használat A jelen fejezetben felsoroltaktól eltérő alkalmazások 1.6 Megfelelő használat úgy tekintendők, mint amelyek a berendezés rendeltetésével nincsenek összhangban és ezért nem engedélyezettek. A gyártó, a Grundfos Alldos, semmilyen kárért nem vállal felelősséget, mely a nem megfelelő használatból ered. A rendszer világszínvonalú alkotóelemekből épül fel és biztonsággal kapcsolatos üzempróbának vetették alá. Figyelmeztetés A rendszeren engedély nélkül végzett szerkezeti módosítások a berendezésben súlyos károsodást és személyi sérülést okozhatnak. Tilos a berendezést kinyitni, módosítani, a szerkezetét megváltoztatni, az alkotóelemeket, különösen a biztonsági berendezést áthidalni, eltávolítani, megkerülni vagy kiiktatni. 4 / 28

5 2. Műszaki adatok 2.1 A VGA-113 típuskulcsa Példa: Gázadagolás-szabályzó típuskulcsa: VGA /M0, Y Kód Példa VGA /M 0 -N Vaccuperm Gas Advanced = VGA Adagolási sebesség g/h g/h g/h g/h g/h g/h g/h g/h g/h Beállítás M Manuális A Automatikus, V/50-60 Hz B Automatikus, V/50-60 Hz Vezérlés 0 Nélkül ma 2 Közvetlen Nyomáskülönbség-szelep Y Igen N Nem 5 / 28

6 2.2 Általános adatok Megengedett közeg Cl 2 Pontosság a felső határ ± 4 %-a Vezérlési tartomány 1:20 Áramlásmérő Súly Vákuumcsatlakozó (a vákuumszabályzótól) Vákuumcsatlakozó (az injektorhoz) Súly a szervomotor nélkül Súly a szervomotorral Megengedett vákuumszabályzó az úszó elvének megfelelően a mérőcső hossza 70 mm 0,9 kg 8/11-es tömlőhöz 8/11-es tömlőhöz 0,9 kg 3,1 kg pl. VGA Adagolási sebesség 1,5-25 g/h 0,07-1,3 font/nap 2-40 g/h 0,1-2 font/nap g/h 0,2-5 font/nap g/h 0,5-14 font/nap g/h 1,5-26 font/nap g/h 2,5-50 font/nap g/h font/nap g/h font/nap g/h font/nap Tartozékok (nem tartalmazza) Telepítési anyagok: Különböző hosszúságú tömlők Vizsgálószer tömítettségi vizsgálathoz 6 / 28

7 2.3 Beméretezett rajzok TM ca ca ca.118 ca ca.82 ca ábra 1 A VGA 113 adagolás-szabályzó beméretezett rajza 7 / 28

8 TM ca. 410 ca ca ca ca ábra 2 Adagolás-szabályzó szervomotorral 8 / 28

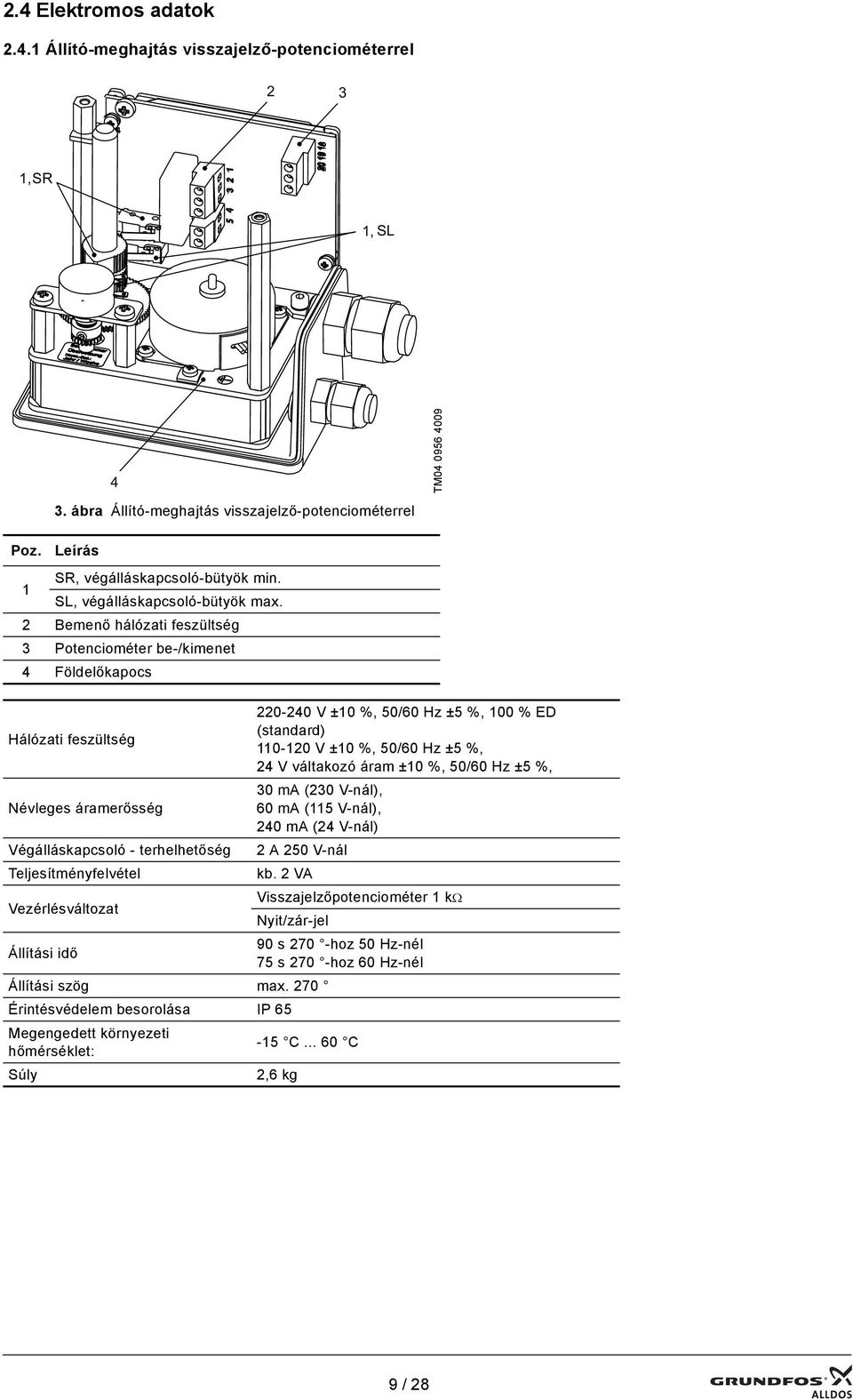

9 2.4 Elektromos adatok Állító-meghajtás visszajelző-potenciométerrel 2 3 1, SR 1, SL 4 3. ábra Állító-meghajtás visszajelző-potenciométerrel TM Poz. Leírás SR, végálláskapcsoló-bütyök min. 1 SL, végálláskapcsoló-bütyök max. 2 Bemenő hálózati feszültség 3 Potenciométer be-/kimenet 4 Földelőkapocs V ±10 %, 50/60 Hz ±5 %, 100 % ED Hálózati feszültség (standard) V ±10 %, 50/60 Hz ±5 %, 24 V váltakozó áram ±10 %, 50/60 Hz ±5 %, 30 ma (230 V-nál), Névleges áramerősség 60 ma (115 V-nál), 240 ma (24 V-nál) Végálláskapcsoló - terhelhetőség 2 A 250 V-nál Teljesítményfelvétel kb. 2 VA Vezérlésváltozat Visszajelzőpotenciométer 1 kω Nyit/zár-jel Állítási idő 90 s 270 -hoz 50 Hz-nél 75 s 270 -hoz 60 Hz-nél Állítási szög max. 270 Érintésvédelem besorolása IP 65 Megengedett környezeti hőmérséklet: -15 C C Súly 2,6 kg 9 / 28

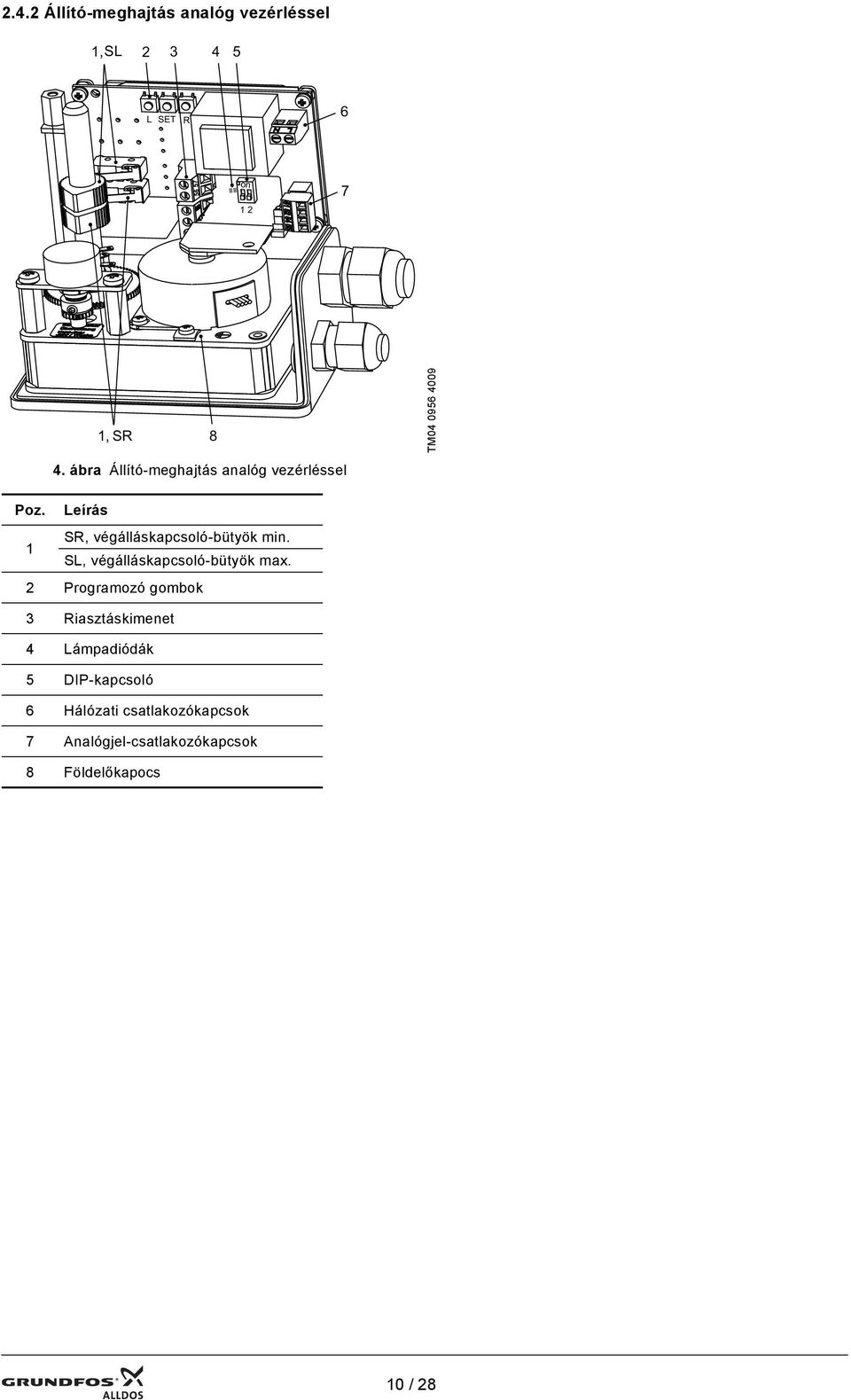

10 2.4.2 Állító-meghajtás analóg vezérléssel 1, SL L SET R 6 on , SR 8 TM ábra Állító-meghajtás analóg vezérléssel Poz. Leírás SR, végálláskapcsoló-bütyök min. 1 SL, végálláskapcsoló-bütyök max. 2 Programozó gombok 3 Riasztáskimenet 4 Lámpadiódák 5 DIP-kapcsoló 6 Hálózati csatlakozókapcsok 7 Analógjel-csatlakozókapcsok 8 Földelőkapocs 10 / 28

11 V ±10 %, 50/60 Hz ±5 %, 100 % ED (standard) Hálózati feszültség V ±10 %, 50/60 Hz ±5 %, 24 V váltakozó áram ±10 %, 50/60 Hz ±5 %, 30 ma (230 V-nál), Névleges áramerősség 60 ma (115 V-nál), 240 ma (24 V-nál) Végálláskapcsoló - 2 A 250 V-nál terhelhetőség Teljesítményfelvétel kb. 2 VA Analóg vezérlés Vezérlésváltozat Ki-/Bemenet 4-20 ma (alapbeállítás) Jelbemenet, -kimenet 0-20 ma (átváltható) 4 (0) - 20 ma (egyenáram) Terhelés 250 Ω Túlterhelés-védelem 25 ma Névleges bemenet Polarizálás-védelem -25 ma-ig ESD-védelem, bemenőfilter Felbontás: 10 bit 4 (0) - 20 ma Valósérték kimenet Terhelés max. 500 Ω Felbontás: 10 bit Kimenőáram: 4-20 ma Jelkimenet terhelhetősége Legkisebb feszültség huzalszakadásnál 10 V Potenciométer 1000 Ω 90 s 270 -hoz 50 Hz-nél Állítási idő 75 s 270 -hoz 60 Hz-nél Állítási szög max. 270 Érintésvédelem besorolása IP 65 Engedélyezett üzemi 0 C C hőmérséklet 11 / 28

12 3. Telepítés 3.1 Szállítás és tárolás Óvatosan kezelje, de dobálja! Száraz és hűvös helyen tárolja. 3.2 Kicsomagolás Kicsomagolás közben vegye figyelembe Nem juthat nedvesség a gázt vezető részekbe! Nem juthat be idegen anyag a gázt vezető részekbe! Kicsomagolást követően szerelje azonnal. 3.3 Jellemző telepítési módok Vákuum- és adagolás-szabályzó TM Tétel ábra 5 Vákuumszabályzó és adagolás-szabályzó Megnevezés 1 Vákuumszabályzó pl. VGA-111 (kontakt nyomásmérővel) 2 VGA 113 adagolás-szabályzó 3 Injektor 4 Távolsági vizuális kijelző az üres tartály jelzésére 5 Adszorpciós eszköz 3.4 Szerelés Figyelmeztetés Olvassa el a Telepítési és üzemeltetési utasítást, 2. fejezet: Klór kezelése Adagolás-szabályzó Szerelje az adagolás-szabályzót a falra. 12 / 28

13 4. Üzembe helyezés 4.1 Felkészülés az üzembe helyezésre Vákuum csatlakozók Figyelmeztetés Csatlakoztatás előtt győződjék meg róla, hogy valamennyi gáztartály szelepei zárva vannak. Kizárólag a tervezett vezetéktípusokat használja! 3 VGA TM ábra 6 Vákuum csatlakozók Vigyázat A vákuumcsatlakozók hollandi anyáit csak kézzel húzza meg. Ne használjon szerszámokat! Rongálódás veszélye áll fenn! A vákuumvezeték maximális hosszához lásd: Telepítési és üzemeltetési utasítások, 2. fejezet Klór kezelése. A vákuumszabályozónál csatlakoztassa a vákuumvezetéket (1), majd csatlakoztassa azt az adagolásszabályozókhoz (3). Figyelmeztetés Vezesse a lefúvatóvezetéket lefelé, mivel a klór a levegőnél nehezebb. Csatlakoztassa a lefúvatóvezetéket egy megfelelő adszorpciós eszközhöz. Amennyiben gázjelző berendezést alkalmaz. Szerelje az érzékelőt mintegy 10 cm távolságra az adszorpciós eszköz kilépőnyílásától. Csatlakoztassa a lefúvatóvezetéket (2). Csatlakoztassa a vákuumvezetéket az injektorhoz (4). 13 / 28

14 4.1.2 Elektromos csatlakozók Vigyázat A hálózati kábel csatlakoztatását megelőzően: Ellenőrizze, hogy az adattáblán jelölt hálózati feszültség megfelel-e a helyi hálózati kábel feszültségének. A helytelen feszültségérték a termék károsodásához vezethet! Az elektromágneses kompatibilitás (EMC) biztosításához: Árnyékolni kell a jelvezetékeket. Az árnyékolást PE-hez vagy földeléshez kell csatlakoztatni az ellenkező oldalon, például egy szabályzónál. A jelvezetékeket és a hálózati vezetékeket külön kábelcsatornában kell vezetni. VGA-113 adagolás-szabályzó szervomotorral Figyelmeztetés A burkolat levételét megelőzően a hálózatról le kell választani! Tartsa be a helyi biztonsági óvintézkedéseket! Védje a kábelcsatlakozókat és a dugaszokat korrózió és nedvesség ellen. A használaton kívüli csavarkapcsolatokat védje a megfelelő védőkupakkal! Az elektromos csatlakozásokat az alábbi bekötési diagramok szerint hozza létre. Állító-meghajtás analóg vezérléssel (opció) L N max. 125 V L1 N PE 4(0) - 20 ma fault message TM ábra Kapcsolási rajz - állító-meghajtás analóg vezérléssel Állító-meghajtás analóg vezérléssel (opció), csatlakoztatva pl. egy Conex DIA-2Q elemhez A kapcsokat a kapcsolási rajznak megfelelően kell a külső szabályozó kapcsaihoz csatlakoztatni. L N max. 125 V L1 N PE 4(0) - 20 ma Conex DIA-2Q TM ábra Kapocs-kapcsolási rajz Conex DIA-2Q 14 / 28

15 Állító-meghajtás analóg vezérléssel (opció), csatlakoztatva pl. egy Conex DIS-2Q elemhez (mikroprocesszoros vezérlőhöz) A kapcsokat a kapcsolási rajznak megfelelően kell a külső szabályozó kapcsaihoz csatlakoztatni. L1 N PE L N max. 125 V 4(0) - 20 ma PE TM ábra Analóg állító-meghajtás kapocs-kapcsolási rajza Conex DIS-2Q-val Poz. L N Leírás Fázis Nulla Bemenő hálózati feszültség PE (földelés) 51 Jelbemenet (-) 52 Jelbemenet (+) 54 Jelkimenet (-) 55 Jelkimenet (+) Hibagyűjtő-jelzés Megjegyzés fejezet - Tartsa be az elektromos csatlakozással kapcsolatos figyelmeztetéseket és utasításokat! 1. Csavarja ki a burkolat csavarjait és vegye le a burkolatot. 2. Az elektromos csatlakozásokat a kapcsolási rajz alapján kell végrehajtani lásd 8. Csatlakoztassa az 51-es és az 52-es kapcsokat és szükség esetén az 54-es és 55-ös kapcsokat. Az 56-os és 57-es kapcsokat a felhasználási igények szerint kell csatlakoztatni, feszültség max: 125 V. A kisfeszültséghez (névleges/valós-jelvezetékek) külön árnyékolt vezetéket kell használni minimálisan 0,5 mm 2 keresztmetszettel és max m hosszon. Az árnyékolást a ház tömege (földelőkapocs) alapján egyik oldalon kell kialakítani. Figyelmeztetés A meghajtás belső huzalozását tilos módosítani. Zárja be a házat és húzza meg a burkolat csavarjait. 15 / 28

16 Állító-meghajtás visszajelző-potenciométerrel (opció) SL (max.) SR (min.) 1 N < 50 V < 50 V N open close max. min. Motorvezérlés Végálláskapcsoló PE start slider end Visszajelző-potenciométer TM ábrakapocs-kapcsolási rajz - állító-meghajtás visszajelző-potenciométerrel Poz. Leírás 1 N Nulla 2 Fázis 3 Fázis 4 5 Hálózati feszültség bemenet (nyitási irány/max.) Hálózati feszültség bemenet (zárási irány/min.) Hálózati feszültség kimenet (végállás pozíció max.) Hálózati feszültség kimenet (végállás pozíció min.) PE (földelés) 18 Kezdet 19 Csiszoló 20 Vég 16 / 28

17 A kapcsokat a kapcsolási rajznak megfelelően kell egy külső szabályozó kapcsaihoz csatlakoztatni, pl. Conex DIS-2Q-hoz. Visszajelző-potenciométer SL (max.) SR (min.) < 50 V < 50 V 1 N PE start slider max. end open min. close IDM Mért eredmény erősítő potenciálmentes relékimenetek L1 N PE TM ábravisszajelző-potenciométeres állító-meghajtás kapocs-kapcsolási rajza Conex DIS-2Q-val Elektromos csatlakozás Megjegyzés fejezet - Tartsa be az elektromos csatlakozással kapcsolatos figyelmeztetéseket és utasításokat! 1. Csavarja ki a burkolat csavarjait és vegye le a burkolatot. 2. Az elektromos csatlakozásokat a kapcsolási rajz alapján kell végrehajtani lásd 10. Az 18-os,19-es és 20-as kapcsokat a felhasználási igények szerint kell csatlakoztatni, feszültség max: < 50 V. 3. Ellenőrizze a forgási irányt, szükség esetén módosítsa. Forgási irány ellenőrzése A belső huzalozás alapján a forgási irány és a végkapcsoló kapcsolata a következő (nézési irány: a meghajtástól a hajtott tengely felé): Ha a 2-es kapocs feszültség alatt van, akkor a hajtott tengely balra forog (nyitási irány/max. felé). A forgási irányt a felső kapcsolóval lehet korlátozni (max.). A kapcsoló használata esetén a feszültség a 4- es kapocsra esik. Ha a 3-as kapocs feszültség alatt van, akkor a hajtott tengely jobbra forog (zárási irány/min. felé). A forgási irányt az alsó kapcsolóval lehet korlátozni (min.). A kapcsoló használata esetén a feszültség az 5- ös kapocsra esik. Ha a meghajtás a vezérlési utasításokkal ellentétesen működik, akkor a 2-es és 3-as kapcsok csatlakozásait ki kell cserélni. Figyelmeztetés A meghajtás belső huzalozását tilos módosítani. Zárja be a házat és húzza meg a burkolat csavarjait. 17 / 28

18 4.2 Üzembe helyezés előtti ellenőrzések Ellenőrizze az egész berendezés tömítettségét az indítás előtt Figyelmeztetés Ne ellenőrizze a tömítettséget, míg az egész berendezés kész nincs az indításra. Gázszivárgás veszélye áll fenn! Az oldott gázt szállító vezetékek és az injektor féligáteresztő membránjának ellenőrzése Vegye figyelembe az injektor kézikönyvében leírtakat! A tömítettség ellenőrzése (közeg: Cl 2 ) Figyelmeztetés Folyékony ammónia nem léphet érintkezésbe a berendezés elemeivel! Korrózió miatti szivárgás veszélye áll fenn! TM ábra 12 Folyékony ammónia nem lehet jelen 5. Karbantartás Tisztítási és karbantartási ütem legalább 12 havonta hibás működés esetén Figyelmeztetés Kapcsolja le az egész berendezést, mielőtt tisztítási és karbantartási munkát végeznek! Gázkitörés veszélye áll fenn! Figyelmeztetés Az újraindítás előtt ellenőrizze a tömítettséget! Gázkitörés veszélye áll fenn! 18 / 28

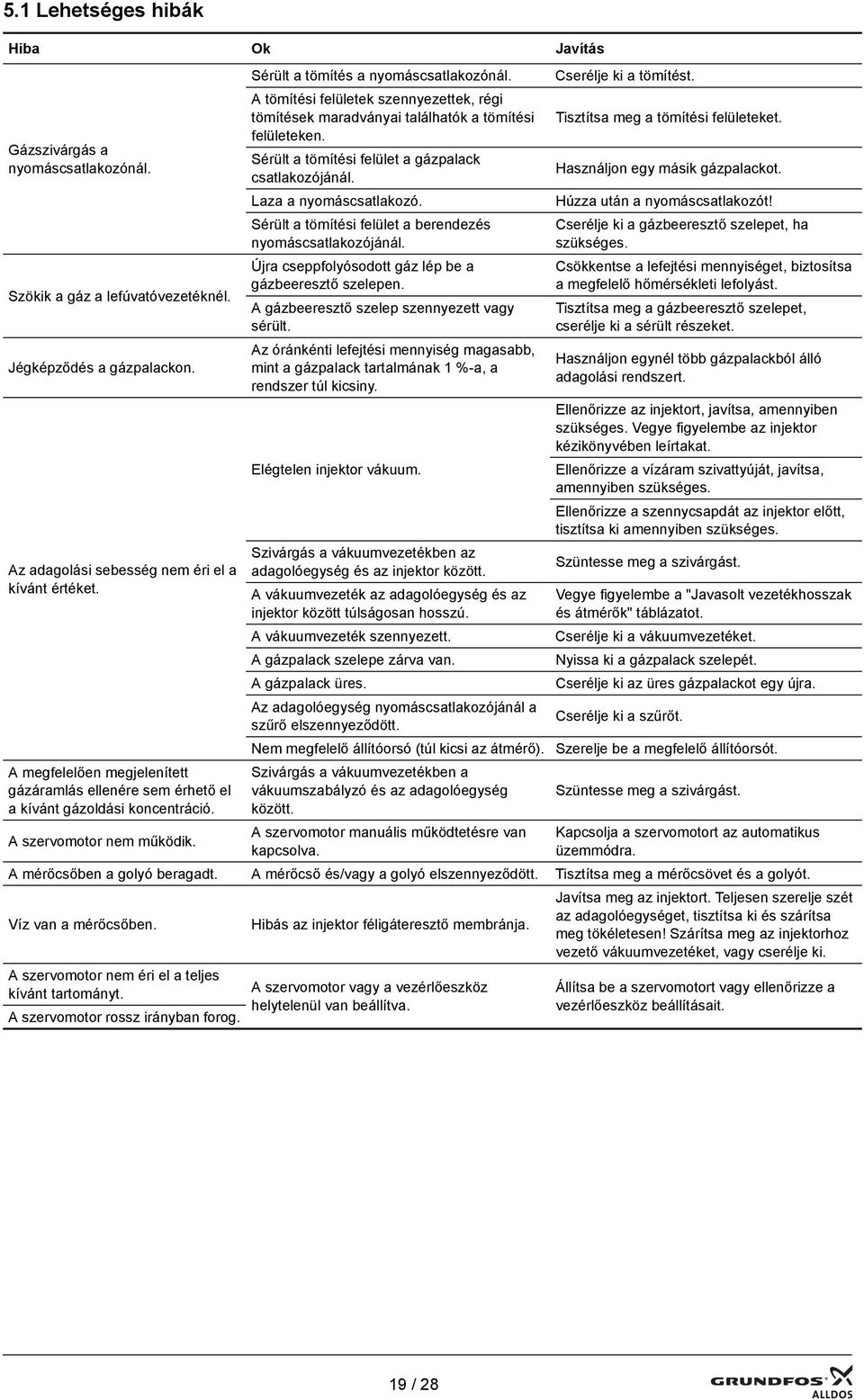

19 5.1 Lehetséges hibák Hiba Ok Javítás Gázszivárgás a nyomáscsatlakozónál. Szökik a gáz a lefúvatóvezetéknél. Jégképződés a gázpalackon. Az adagolási sebesség nem éri el a kívánt értéket. A megfelelően megjelenített gázáramlás ellenére sem érhető el a kívánt gázoldási koncentráció. A szervomotor nem működik. Sérült a tömítés a nyomáscsatlakozónál. A tömítési felületek szennyezettek, régi tömítések maradványai találhatók a tömítési felületeken. Sérült a tömítési felület a gázpalack csatlakozójánál. Laza a nyomáscsatlakozó. Sérült a tömítési felület a berendezés nyomáscsatlakozójánál. Újra cseppfolyósodott gáz lép be a gázbeeresztő szelepen. A gázbeeresztő szelep szennyezett vagy sérült. Az óránkénti lefejtési mennyiség magasabb, mint a gázpalack tartalmának 1 %-a, a rendszer túl kicsiny. Elégtelen injektor vákuum. Szivárgás a vákuumvezetékben az adagolóegység és az injektor között. A vákuumvezeték az adagolóegység és az injektor között túlságosan hosszú. A vákuumvezeték szennyezett. A gázpalack szelepe zárva van. A gázpalack üres. Az adagolóegység nyomáscsatlakozójánál a szűrő elszennyeződött. Nem megfelelő állítóorsó (túl kicsi az átmérő). Szivárgás a vákuumvezetékben a vákuumszabályzó és az adagolóegység között. A szervomotor manuális működtetésre van kapcsolva. Cserélje ki a tömítést. Tisztítsa meg a tömítési felületeket. Használjon egy másik gázpalackot. Húzza után a nyomáscsatlakozót! Cserélje ki a gázbeeresztő szelepet, ha szükséges. Csökkentse a lefejtési mennyiséget, biztosítsa a megfelelő hőmérsékleti lefolyást. Tisztítsa meg a gázbeeresztő szelepet, cserélje ki a sérült részeket. Használjon egynél több gázpalackból álló adagolási rendszert. Ellenőrizze az injektort, javítsa, amennyiben szükséges. Vegye figyelembe az injektor kézikönyvében leírtakat. Ellenőrizze a vízáram szivattyúját, javítsa, amennyiben szükséges. Ellenőrizze a szennycsapdát az injektor előtt, tisztítsa ki amennyiben szükséges. Szüntesse meg a szivárgást. Vegye figyelembe a "Javasolt vezetékhosszak és átmérők" táblázatot. Cserélje ki a vákuumvezetéket. Nyissa ki a gázpalack szelepét. Cserélje ki az üres gázpalackot egy újra. Cserélje ki a szűrőt. Szerelje be a megfelelő állítóorsót. Szüntesse meg a szivárgást. Kapcsolja a szervomotort az automatikus üzemmódra. A mérőcsőben a golyó beragadt. A mérőcső és/vagy a golyó elszennyeződött. Tisztítsa meg a mérőcsövet és a golyót. Víz van a mérőcsőben. Hibás az injektor féligáteresztő membránja. Javítsa meg az injektort. Teljesen szerelje szét az adagolóegységet, tisztítsa ki és szárítsa meg tökéletesen! Szárítsa meg az injektorhoz vezető vákuumvezetéket, vagy cserélje ki. A szervomotor nem éri el a teljes kívánt tartományt. A szervomotor rossz irányban forog. A szervomotor vagy a vezérlőeszköz helytelenül van beállítva. Állítsa be a szervomotort vagy ellenőrizze a vezérlőeszköz beállításait. 19 / 28

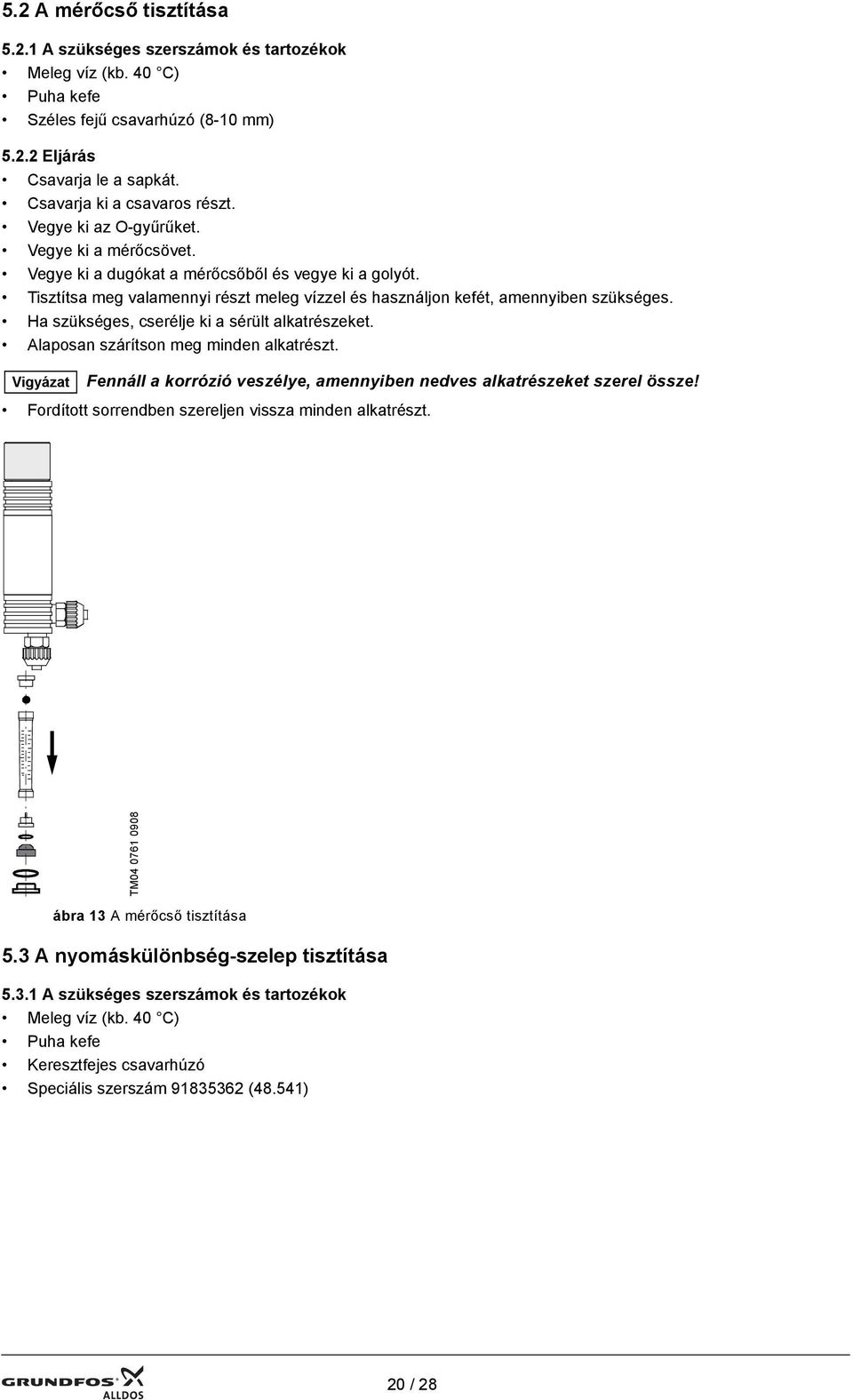

20 5.2 A mérőcső tisztítása A szükséges szerszámok és tartozékok Meleg víz (kb. 40 C) Puha kefe Széles fejű csavarhúzó (8-10 mm) Eljárás Csavarja le a sapkát. Csavarja ki a csavaros részt. Vegye ki az O-gyűrűket. Vegye ki a mérőcsövet. Vegye ki a dugókat a mérőcsőből és vegye ki a golyót. Tisztítsa meg valamennyi részt meleg vízzel és használjon kefét, amennyiben szükséges. Ha szükséges, cserélje ki a sérült alkatrészeket. Alaposan szárítson meg minden alkatrészt. Vigyázat Fennáll a korrózió veszélye, amennyiben nedves alkatrészeket szerel össze! Fordított sorrendben szereljen vissza minden alkatrészt. TM ábra 13 A mérőcső tisztítása 5.3 A nyomáskülönbség-szelep tisztítása A szükséges szerszámok és tartozékok Meleg víz (kb. 40 C) Puha kefe Keresztfejes csavarhúzó Speciális szerszám (48.541) 20 / 28

21 5.3.2 Eljárás TM ábra 14 A nyomáskülönbség-szelep vázlata Csavarozza le a hátsó burkolatot és vegye le. Vegye ki az O-gyűrűt, és ha szükséges, cserélje ki. Vegye ki a membránlemezt és csavarozza ki. Tisztítsa meg valamennyi részt meleg vízzel és használjon kefét, amennyiben szükséges. Alaposan szárítson meg minden alkatrészt. Vigyázat Fennáll a korrózió veszélye, amennyiben nedves alkatrészeket szerel össze! Fordított sorrendben szereljen vissza minden alkatrészt. Vegye figyelembe a membrán beszerelési helyzetét: TM ábra 15 A membrán beszerelési helyzete 5.4 A szabályzószelep tisztítása A szükséges szerszámok és tartozékok Meleg víz (kb. 40 C) Puha kefe Speciális szerszám Illesztőszeg ( kb. 6 mm) PTFE zsír 21 / 28

22 5.4.2 Eljárás TM ábra 16 A szabályzószelep vázlata Csavarja ki a szabályzó gombot. Csavarja ki a szabályzószelep-hüvelyt. Vegye ki a lapos tömítőgyűrűt. Vegye ki az O-gyűrűt a szabályzószelep-hüvelyből. Vigyázat Nyomja ki a szelepüléket az illesztőszeggel. Vegye ki a szabályzó gomb sapkáját. Távolítsa el a rögzítőkarikát és vegye ki az orsót. Vegye ki az O-gyűrűket az orsóból. Tisztítsa meg valamennyi részt meleg vízzel és használjon kefét, amennyiben szükséges Ha szükséges, cserélje ki a sérült alkatrészeket. Alaposan szárítson meg minden alkatrészt. Vigyázat Fennáll a korrózió veszélye, amennyiben nedves alkatrészeket szerel össze! Cserélje ki a lapos tömítőgyűrűt egy újra. Vigyázat Ne sértse meg a szelepülék végelzáró szélét! Nem juthat be zsír az orsó hosszanti hornyába! Cserélje ki az orsó O-gyűrűit újakra, finoman bevonva azokat teflonzsírral. Cserélje ki a szabályzószelep-hüvely O-gyűrűjét. Fordított sorrendben szereljen vissza minden alkatrészt. Vegye figyelembe a szelepülék beszerelési helyzetét: TM ábra 17 Vegye figyelembe a szelepülék beszerelési helyzetét 22 / 28

23 5.5 A szervomotor beállítása (opcionális) Megjegyzés A szervomotor már gyárilag beállított. Javítás vagy csere esetén szükséges lehet a szervomotor újraállítása. Figyelmeztetés A szervomotort csak képzett személyzet állíthatja be, mivel a hálózati áramnak bekapcsolva kell lennie. Veszély! Ne érintse meg a csupasz drótokat vagy a rögzítőcsavarokat! Állítómotor visszajelző-potenciométerrel 2 3 1, SR 1, SL ábraállító-meghajtás visszajelző-potenciométerrel TM Poz. Leírás SR, végálláskapcsoló-bütyök min. 1 SL, végálláskapcsoló-bütyök max. 2 Bemenő hálózati feszültség 3 Potenciométer be-/kimenet 4 Földelőkapocs Vegye le az állító-meghajtás burkolatát. A csatlakoztatott szabályozóval állítsa be az állító-meghajtást 0 %-os adagolásra (a mérőüvegen látható kijelzés alapján). Állítsa be ezt a pozíciót nulla-pontként a vezérlőn. Állítsa be erre a pozícióra a meghajtás felső végálláskapcsolóját (SR, lásd 18. ábra). Állítsa be a vezérlőt 10%-ra. Ellenőrizze a mérőüvegen megjelenített adagolási teljesítményt. Ha az nem 10 %: állítsa be újra a nulla-pontot. Az úszó a végállásban (ütközésnél) elképzelhető, hogy 0 %-nál nagyobb adagolási teljesítményt jelent. A csatlakoztatott szabályozóval állítsa be az állító-meghajtást 100%-os adagolásra (a mérőüvegen látható kijelzés alapján). Állítsa be erre a pozícióra a meghajtás alsó végálláskapcsolóját (SL, lásd 18. ábra). Tegye vissza újra az állító-meghajtás burkolatát. 23 / 28

24 5.5.2 Állító-meghajtás analóg vezérléssel 1, SL L SET R 6 on , SR 8 TM Poz. 19. ábraállító-meghajtás analóg vezérléssel Leírás SR, végálláskapcsoló-bütyök min. 1 SL, végálláskapcsoló-bütyök max. 2 Programozó gombok 3 Riasztáskimenet 4 Lámpadiódák 5 DIP-kapcsoló 6 Hálózati csatlakozókapcsok 7 Analógjel-csatlakozókapcsok 8 Földelőkapocs Megjegyzés A pontos beállításhoz egy 4-20 ma-os áramforrás szükséges. Vegye le az állító-meghajtás burkolatát. A 4-20 ma-os áramforrást csatlakoztassa az 51-es és 52-es kapcsokhoz, és állítsa azt be 4 ma-ra. Az R és a SET programozó gombokkal állítsa be az állító-meghajtást 0%-os adagolásra (a mérőüvegen látható kijelzés alapján). Az alsó végálláskapcsolót (SR) állítsa be egy kissé a 0 % alá. Állítsa az áramforrást 5,6 ma-ra (ez 10%-ot jelent). A lépést és a következő lépést áramforrás nélkül nem lehet végrehajtani. Ellenőrizze a mérőüvegen megjelenített adagolási teljesítményt. Ha az nem 10 %: állítsa be újra a nulla-pontot. Az úszó a végállásban (ütközésnél) elképzelhető, hogy 0 %-nál nagyobb adagolási teljesítményt jelent. Állítsa be a jeladót 20 ma-ra. Az L és a SET programozó gombokkal állítsa be az állító-meghajtást 100 %-os adagolásra (a mérőüvegen látható kijelzés alapján). Az alsó végálláskapcsolót (SL) állítsa be egy kissé a 100 % fölé. Tegye vissza újra az állító-meghajtás burkolatát. 24 / 28

25 5.5.3 Az állító-meghajtás manuális üzemeltetése L SET R on 1 2 TM Poz. 20. ábraállító-meghajtás analóg vezérléssel Leírás 2 Programozó gombok 4 Lámpadiódák 5 DIP-kapcsoló Az állító-meghajtás szükség esetén manuálisan is működtethető. Figyelmeztetés Életveszély! Soha ne érintse meg a fedetlen vezetékeket vagy a kapocscsavarokat! Vegye le az állító-meghajtás burkolatát. Állítsa a 2-es kapcsolót a "Man" állásba - 5-ös tétel. Mozgassa az állító-meghajtást az L, R (2-es tétel) programozó gombokkal egy tetszőleges állásba. Tegye vissza újra az állító-meghajtás burkolatát. Az automatikus üzemhez az 5-ös tétel 2-es kapcsolóját vissza kell állítani az "Auto" állásba. 25 / 28

26 6. Tartalék alkatrészek A rajzokon csillag nélkül említett tételek 21. és 22. ábra, a tartalékalkatrész-készlet elemei. A csillaggal említett tételeknek külön rendelési száma van. Javasoljuk néhány tartalékalkatrész-készlet raktáron tartását, hogy szükség esetén a kopó alkatrészek gyors cseréje biztosított legyen * * g, 40g, 100g 3000g 1.3 * * 1.54 zum Injektor to injector vers hydro-ejectéur 1.32 ábra 21 Az adagolás-szabályzó robbantott rajza Tétel Megnevezés Rendelési szám TM Valamennyi szám * nélkül A VGA 113 tartalékalkatrész-készlete ( ) 8 * Tömlőcsatlakozó ( ) 1.3 * PVC-test ( ) 1.4 * PVC-burkolat ( / 28

27 TM ábra 22 Adagolás-szabályzó szervomotorral (opcionális) Tétel Megnevezés Rendelési szám Valamennyi szám A VGA 113 tartalékalkatrész-készlete ( ) 27 / 28
