1 GRUNDFOS ALLDOS KEZELÉSI UTASÍTÁSOK Agitators 509 Elektromos Keverőmű Szerelési és üzemeltetési utasítás

2 Megfelelőségi Nyilatkozat A felelőssége tudatában kijelenti, hogy az 509, elektromos keverőmű termékek, amelyekre ezen nyilatkozat vonatkozik, megfelelnek a Tanács EK-tagállamok jogharmonizációját szolgáló következő irányelveinek: Gépek (2006/42/EK). Alkalmazott szabványok: EN ISO 12100, EN :2004 és EN :2006. Pfinztal, July 01. Ulrich Stemick Technical Director 2

3 TARTALOM Oldal 1. Általános tudnivalók Szerviz-dokumentáció 3 2. Telepítési adatok 4 3. Beépítési vázlat 4 4. Rendeltetés Jótállás 5 5. Biztonság A biztonsági tudnivalók megjelölése ebben a kézikönyvben A személyzet képesítése és oktatása A biztonsági tudnivalók figyelmen kívül hagyásából eredő veszélyek Biztonságtudatos munkavégzés Biztonsági tudnivalók az üzemi megbízott/ kezelő számára Biztonsági tudnivalók a karbantartási, ellenőrzési és összeszerelési munkálatokhoz Önhatalmúlag végzett átalakítás és jóváhagyott pótalkatrészek Hibás kezelés 5 6. Termékleírás és tartozékok Általános leírás Műszaki Adatok Összeszerelt tartályos adagolóállomás Kivitelek / Rendelési számok Anyag (keverő és tengely). Nemesacél (1.4571)Keverőkivitel: propeller Anyag (keverő és tengely). PP, tömítőperem nélkülkeverőkivitel: turbina Anyag (keverő és tengely). PP, tömítő flanssalkeverőkivitel: turbina Motoradatok A Adagolótartályhoz Teljesítményadatok Tömeg Méretábrák 8 7. Szállítás és tárolás Kicsomagolás Tárolás 9 8. Telepítés Általános tudnivalók Kikötések az összeszerelés helyével kapcsolatosan keverőművek, szívócsövek és szintkapcsolók esetén Beszerelés Elektromos csatlakozások Üzembevétel Kezelés Karbantartás A keverőmű tisztítása Kiszerelés Tisztítás Összeszerelés Hulladékkezelés 10 Ez az összeszerelési és használati utasítás a weboldalon is elérhető. A telepítés előtt a jelen összeszerelési és használati utasítást el kell olvasni. A telepítés és üzemeltetés a helyi előírások és a technika szabályai szerint kell, hogy történjen. 1. Általános tudnivalók Az összeszerelési és használati utasítás minden információt tartalmaz, amely az alábbiakban feltüntetett Keverőművek 509 üzembevételéhez és üzemeltetéséhez szükséges. Ha további információkra van szüksége vagy olyan problémák merülnek fel, amelyek a jelen kézikönyvben nem találhatóak meg részletesen, úgy kérjük, forduljon a legközelebbi képviselethez. 1.1 Szerviz-dokumentáció További kérdéseivel forduljon a legközelebbi képviselethez. 3

4 2. Telepítési adatok Megjegyzés Kérjük, hogy az üzembevétel után adja meg a következő adatokat. Ezzel segít saját magának és szervizpartnerének a telepítés későbbi beállításainak elvégzésében. Üzemeltető: Ügyfélszám: Megbízásazonosító: Megrendelésazonosító: Sorozatszám: Üzembevétel kelte: Felállítás helye: Rendeltetés: 3. Beépítési vázlat 4

5 4. Rendeltetés A 509-es típusú keverőművei az adagolandó közegek jelen használati utasításban leírt módon történő keverési és oldási folyamataihoz használhatók. 4.1 Jótállás A jótállást az általános értékesítési és szállítási feltételeink értelmében csak abban az esetben vállaljuk, ha a következő teljesül: A keverőművet az utasításoknak megfelelően használták. A keverőmű hibás leszerelésére vagy kezelésére nem került sor. A javításokat csak erre felhatalmazott szakszemélyzet végezte. A javításokhoz csak eredeti pótalkatrészeket használtak. 5. Biztonság A jelen utasítás általános tudnivalókat tartalmaz, melyeket a keverőmű telepítése, kezelése és karbantartása során figyelembe kell venni. Ezt az utasítást éppen ezért a telepítés és üzembevétel előtt a technikusoknak, illetve a megfelelően kiképzett szakszemélyzetnek/kezelőknek alaposan el kell olvasniuk, és a felállítás helyén folyamatosan rendelkezésre kell állnia. Nem csak a jelen "Biztonság" fejezetben leírt általános biztonsági tudnivalókat kell figyelembe venni, hanem a többi fejezetben leírt specifikus biztonsági tudnivalók is betartandók. 5.1 A biztonsági tudnivalók megjelölése ebben a kézikönyvben Amennyiben figyelmen kívül hagyják a jelen utasításban található biztonsági tudnivalókat vagy egyéb rendelkezéseket, úgy ez személyi sérülésekhez vagy a keverőmű károsodásához vezethet. A biztonsági és egyéb tudnivalókat a következő szimbólumok jelölik: Megjegyzés Más felhasználása nem megengedett. A Grundfos Alldos nem vállal felelősséget a helytelen használatból eredő károkért. A biztonsági tudnivalók figyelmen kívül hagyása személyi sérüléseket vonhat maga után! A biztonsági tudnivalók figyelmen kívül hagyása hibás működést és dologi kárt vonhat maga után! Tudnivalók és útmutatások, amelyek megkönnyítik a munkát és szavatolják a biztonságos használatot. A keverőművön található információknak mindig jól olvasható állapotban kell lenniük. 5.2 A személyzet képesítése és oktatása A kezelésért, karbantartásért, ellenőrzésért és összeszerelésért felelős személyzetnek a feladatnak megfelelő képzettséggel kell rendelkeznie. A felelősségi körök, illetékességi szintek és a személyzet felügyelete az illetékes személy által pontosan meghatározandó. Amennyiben a személyzet nem rendelkezik a szükséges képesítéssel, úgy megfelelő oktatásban és betanításban kell részesíteni. Az illetékes felelőssége annak biztosítása, hogy a személyzet megértse a jelen útmutatóban foglaltakat. 5.3 A biztonsági tudnivalók figyelmen kívül hagyásából eredő veszélyek A biztonsági tudnivalók figyelmen kívül hagyása veszélyt jelenthet a személyzetre, a környezetre és a szivattyúra. A biztonsági tudnivalók figyelmen kívül hagyása mindennemű kártérítési követelés elveszítését eredményezheti. A biztonsági tudnivalók figyelmen kívül hagyása a következő veszélyekhez vezethet: A keverőmű / berendezés fontos funkcióinak meghibásodása A karbantartáshoz előírt módszerek eredménytelensége Elektromos, mechanikus vagy kémiai behatások okozta személyi sérülések Környezetkárosítás egészségre ártalmas anyagok felszabadulása miatt. 5.4 Biztonságtudatos munkavégzés A jelen útmutató biztonsági tudnivalóit éppúgy figyelembe kell venni, mint a munkahelyi egészséggel és biztonsággal kapcsolatos törvényeket és az illetékes személy kezelési és biztonsági utasításait. 5.5 Biztonsági tudnivalók az üzemi megbízott/ kezelő számára A keverőmű veszélyes forró vagy hideg részeit védeni kell, elkerülve ezzel a nem szándékolt érintkezést. Az elektromos energia következtében fellépő veszélyeket ki kell zárni (Ezzel kapcsolatosan lásd még a VDE és a helyi energiaellátó vállalatok előírásait). 5.6 Biztonsági tudnivalók a karbantartási, ellenőrzési és összeszerelési munkálatokhoz Az illetékes személynek biztosítania kell, hogy minden telepítési, karbantartási és ellenőrzési munkálatot arra feljogosított szakszemélyzet végez el, amely az útmutatók elolvasása révén kellő felkészítésben részesült. A keverőművön végzett minden munkát csak kikapcsolt állapotban szabad elvégezni. Minden biztonsági és védelmi berendezést a munkálatok befejezése után közvetlenül ismét üzembe kell állítani. Az elektromos csatlakozásokat csak képzett személyzet fektetheti le! A keverőművet semmiképpen sem szabad kinyitni! Javítási munkálatokat csak erre feljogosított és képzett személyzet végezhet! Veszélyes anyagok adagolása esetén mindenképpen figyelembe kell venni a megfelelő biztonsági adatlapokat! Adott esetben viseljen védőruházatot (kesztyűt és védőszemüveget)! 5.7 Önhatalmúlag végzett átalakítás és jóváhagyott pótalkatrészek A keverőmű módosítása csak a gyártó engedélyével történhet. Az eredeti pótalkatrészek és a gyártó által jóváhagyott tartozékok használata biztonságos. A nem eredeti pótalkatrészek használatáért nem vállalunk felelősséget. 5.8 Hibás kezelés A kiszállított keverőmű kezelési biztonsága csak akkor garantálható, ha a 6.2 Műszaki Adatok fejezetben foglaltaknak megfelelően használják azt. A megadott határértékeket semmilyen körülmények között sem szabad átlépni. 5

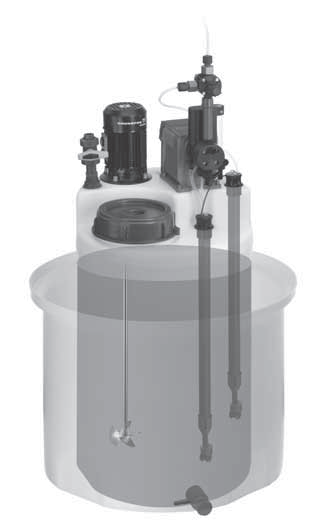

6 6. Termékleírás és tartozékok 6.1 Általános leírás Az 509-es keverőművek gondoskodnak arról, hogy az adagolandó közeg az adagolótartályban folyamatos keverés alatt álljon. Az 1500 fordulat / perc sebességű keverőművek alacsony viszkozitású anyagokhoz használhatók. A keverőművek a következő kivitelekben kaphatók: 7 méretben kaphatóak a adagolótartályokhoz 75 l-től 1000 l térfogatig. Műanyag-kivitel: Hullámos PP-vel bevonva, keverőturbina PP-ből. A gyűrűturbina a keverendő anyagot axiálisan szívja be és radiálisan adja le. gázt kibocsátó közegek esetén a motorperemnél tömítőperem található Nemesacél kivitel agresszív közegekhez: Hullám- és keverő propeller nemesacélból. A keverőmű méretétől függően váltóáramú és tetszés szerint egyfázisú motor. 6.2 Műszaki Adatok Megengedett környezeti hőmérséklet: 0 -tól +60 -ig Az adagolandó közegnek folyadék fázisban kell lennie. 6.3 Összeszerelt tartályos adagolóállomás 6.4 Kivitelek / Rendelési számok Anyag (keverő és tengely). Nemesacél (1.4571) Keverőkivitel: propeller Termékszám: Motor Rendelési szám ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) Anyag (keverő és tengely). PP, tömítőperem nélkül Keverőkivitel: turbina Termékszám: Motor Rendelési szám ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 8 TM ábra összeszerelt tartályos adagolóállomás (példa) Poz. Leírás 1 Tartály 2 Felfogó teknő 3 Keverőmű 4 Szintfelügyelet 5 Szívócső 6 Befecskendező szerelvény (nem látható) 7 Nyomáscső 8 Ürítő szelep 9 Feltöltőkészlet 10 Multifunkciós szelep 11 Adagoló szivattyú 6

7 6.4.3 Anyag (keverő és tengely). PP, tömítő flanssal Keverőkivitel: turbina Termékszám: Motor Rendelési szám Motoradatok ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ú motor: / V, (50/60 Hz), V (60 Hz), IP 65/F motor: 230 V (50/60 Hz) Hz, IP 54/B, 200 l-es tartályig 6.6 A Adagolótartályhoz Termékszám: Adagolótartály , , l , , l , , l , , l , , l , , l 6.7 Teljesítményadatok Termékszám: , , , , , , , , , , , , Tömeg Fordulatszám [1/perc] Motorteljesítmény [kw] Termékszám: Tömeg [kg] , , , , , , , , , , , ,

8 6.9 Méretábrák A E (4x) F C B L A E (4x) F C B 15 L D d TM D' d TM ábra Nemesacél-kivitel* propeller-keverővel * A keverő és a tengely anyaga 3. ábra PP-kivitel* turbina-keverővel * A keverő és a tengely anyaga Termékszám: L A B C D D d E F Méretek mm-ben 8

9 7. Szállítás és tárolás Az 509-es keverőművet nem szabad dobni vagy leejteni. Különösen a keverőtengelyt és a keverőt kell védeni az ütődésektől, lökésektől és elakadástól. A keverőművet ne tartsa és ne szállítsa a tengelynél vagy a keverőnél fogva! A védőcsomagolást nem szabad szállítási csomagolásként használni. c 7.1 Kicsomagolás A keverőművet az átvételt követően haladéktalanul ellenőrizni kell, hogy vannak-e rajta látható külső szállítási sérülések. A csomagolást későbbi tárolás vagy visszaküldés céljából meg kell őrizni vagy a helyi szabályok betartásával kell eltávolítani. A keverőművet a kicsomagolást követően a lehető leghamarabb össze kell szerelni. 7.2 Tárolás A keverőművet száraz, hűvös helyen kell tárolni. 8. Telepítés 8.1 Általános tudnivalók A keverőművet csak képzett szakszemélyzet szerelheti össze. Különösen a keverőtengelyt és a keverőt kell védeni az ütődésektől, lökésektől és elakadástól. A keverőtengelyt a tartályba való bevezetés során nem szabad a meghajtás tömegével terhelni. A keverőművet ne tartsa és ne szállítsa a tengelynél vagy a keverőnél fogva! Minimális térköz a tartály aljától: 100 mm. A keverőművet a tartályban nem szabad központosan elhelyezni. 8.2 Kikötések az összeszerelés helyével kapcsolatosan keverőművek, szívócsövek és szintkapcsolók esetén Az összeszerelési felületeknek (adagolótartály-fedél vagy traverzek) lehetőleg rezgésmentesnek kell lenniük. A keverőtengely és a keverő sehol sem ütközhet a tartály falának. A keverőművet a tartályban nem szabad központosan elhelyezni. A keverőnek nem szabad túl közel lennie a tartály aljához és nem szabad szárazon futnia. Az összeszerelési előírások betartása érdekében a következő méreteket javasoljuk irányértékként: 4. ábra Összeszerelési vázlat Poz. a b c d b a Leírás a keverő minimális távolsága a tartály aljától a szintkapcsoló minimális távolsága a keverő felett javasolt távolság a keverőmű és a tartály közepe között a szívócső minimális távolsága a tartály aljától 8.3 Beszerelés d 1. A keverőművet függőlegesen, 4 csavarral egy megfelelő 502-es adagolótartályra kell szerelni. A keverőtengelynek a tartályba való bevezetés során nem szabad elakadnia, és nem szabad azt a meghajtás tömegével terhelni. 2. Az összeszerelés után ellenőrizni kell, hogy a keverőtengely és a keverő sehol sem ütközik-e a tartálynak. 3. Az üzembevétel előtt biztosítani kell a szintfelügyeletet a szintkapcsolóval. A szintkapcsoló minimális távolsága a keverőtől: a keverőátmérő ( D ill. D ) kétszerese a keverő felett (lásd 3. ábra). TM Termékszám: a b c d (Nemesacél) (PP) (Nemesacél) (PP) (Nemesacél) (PP) (Nemesacél) (PP) Méretek mm-ben 9

10 8.4 Elektromos csatlakozások 1. A motort a kapcsolási rajz szerint kell a kapcsolószekrényhez csatlakoztatni. 2. A motort megfelelően megválasztott motorvédő kapcsolóval kell biztosítani. 3. Az üzembevétel előtt a forgási irányt ellenőrizni kell (vegye figyelembe a forgási irányt jelző nyilat). 9. Üzembevétel 10. Kezelés Megjegyzés Az elektromos csatlakozásokat csak képzett személyzet fektetheti le! A ház kinyitása előtt a keverőművet le kell választani az elektromos hálózatról! Vegye figyelembe a helyi biztonsági előírásokat! Védje a kábelcsatlakozókat és dugókat a korróziótól és a nedvességtől. A hálózati vezeték csatlakoztatása előtt ellenőrizni kell, hogy a típustáblán feltüntetett hálózati feszültség megegyezik-e a helyi adottságokkal (megengedett hálózati frekvencia eltérés: ± 5 %). A helytelen hálózati feszültség a keverőmű megsemmisülését eredményezheti! Üzembevételkor a berendezés minden részegységének üzemkész állapotban kell lennie. Az alkalmazott részegységekhez tartozó összeszerelési és használati utasítást követni kell. A keverőműnek nem szabad keverendő közeg nélkül járnia (szárazon futás). A feltöltési állapotot általában szintkapcsoló használatával kell biztosítani. A telepítéstől függően az elektromos keverőművet az üzemeltetés során külső vezérléssel lehet be- és kikapcsolni. 11. Karbantartás Szennyeződések vagy lerakódások esetén a keverőmű (keverőtengely és keverő) tisztítható: 11.1 A keverőmű tisztítása A karbantartási munkák elvégzése előtt az egész berendezést ki kell kapcsolni! A ház kinyitása előtt a hálózati feszültséget le kell kapcsolni! A keverőművet csak képzett szakszemélyzet szerelheti ki és szerelheti össze. Különösen a keverőtengelyt és a keverőt kell védeni az ütődésektől, lökésektől és elakadástól. A keverőtengelyt a tartályba való bevezetés vagy a kivétel során nem szabad a meghajtás tömegével terhelni. A keverőművet ne tartsa és ne szállítsa a tengelynél vagy a keverőnél fogva! Kiszerelés 1. Adott esetben távolítsa el az elektromos csatlakozásokat és a szintfelügyeletet. 2. Lazítsa ki a keverőmű 4 rögzítőcsavarját. 3. Emelje ki függőlegesen a keverőművet az adagolótartályból. A keverőtengelynek nem szabad elakadnia vagy a meghajtás tömegével terheltnek lennie Tisztítás 1. A keverőtengelyt és a keverőt arra alkalmas tisztítószerrel tisztítsa meg Összeszerelés 1. A keverőművet függőlegesen, 4 csavarral egy megfelelő adagolótartályra kell szerelni. A keverőtengelynek a tartályba való bevezetés során nem szabad elakadnia, és nem szabad azt a meghajtás tömegével terhelni. 2. Az összeszerelés után ellenőrizni kell, hogy a keverőtengely és a keverő sehol sem ütközik-e a tartálynak. 3. Az üzembeállítás előtt a szintkapcsolóval helyre kell állítani az elektromos csatlakozásokat és a szintfelügyeletet, illetve ellenőrizni kell a forgási irányt. 12. Hulladékkezelés A terméket és annak részeit környezetkímélő módon kell eltávolítani: 1. Ehhez igénybe veheti a helyi magántulajdonú hulladékkezelő cégek segítségét. 2. Amennyiben ilyen nem áll rendelkezésre vagy megtagadják az átvételt, úgy a terméket a legközelebbi Grundfos vagy telephelyen vagy szervizben is átveszik. A műszaki módosítás joga fenntartva. 10
