1 A kompakt szennyvíztisztító berendezések gyártója

2 BIOROCK? Alapítva: 1988 Magántulajdonban lévő cég Saját rotációs öntőüzem (2 gép, L kapacitásig) Saját összeszerelő üzem Luxemburgban Leányvállalatok 2 országban (Bulgária + Lengyelország) Globális kereskedőhálózat Termékértékesítés a világ több mint 75 országában > eladott berendezés világszerte

3 BIOROCK: Számok és tények ISO 9001 hitelesített m² gyár terület m² földszinti tároló 600 elkészült BIOROCK berendezés raktáron Saját K+F részleg Marketing és Kereskedelmi részleg Ügyfélszolgálati szolgáltatások Logisztikai részleg 50 alkalmazott dolgozik az üzemben 3 műszakban

4 BIOROCK Berendezések 2 lépcsős: 1. Előülepítő tartály 2. Bioreaktor

5 BIOROCK tartály 1. Anyag: H.D.P.E. 2. Optimális szállításra tervezett 3. Készre szerelt, integrálható kiegészítők és modulok 4. Monolit kialakítás év garancia a tartályon

6 BIOROCK : 3 tartály model Liter Liter Liter

7 BIOROCK Reaktor egységek - BIOROCK-5 5 LEÉ 750 l./nap - BIOROCK LEÉ 1500l./nap - BIOROCK LEÉ 2500 l./nap

8 BIOROCK megerősített tartályok A megerősített BIOROCK készülékek installálhatóak magas talajvíz esetén is Ez standard minden egységnél Megerősített BIOROCK-5: A deformáció csak 33 mm a tartály minden oldalán

9 BIOROCK megerősített tartály Megerősített BIOROCK-10: A deformáció csak 35 mm a tartály minden oldalán Megerősített BIOROCK-15: A deformáció csak 45 mm a tartály minden oldalán

10 Tisztítási folyamat

11 Tisztítási folyamat

12 BIOROCK berendezések kapacitása Moduláris rendszer: BIOROCK-30 PT + 2x BIOROCK-15 BIOROCK-45 PT + 3x BIOROCK-15 BIOROCK-60 PT + 4x BIOROCK-15 Stb. Személyek Napi mennyiség BIOROCK fő 4.50 m 3 /nap BIOROCK fő 6.75 m 3 /nap BIOROCK fő 9.00 m 3 /nap Stb.

13 Többszörös BIOROCK egység

14 BIOROCK Töltet 1. BIOROCK töltet speciális enzimmel van előkezelve 2. Indítási idő 1 nap! 3. Lényegében egy szivacs 4. A baktériumok először az organikus szennyezést eszik meg/bontják le 5. Majd magukat bontják le (kannibalisztikus) 6. Ezt követően egy nagyon lelassult anyagcsere állapotba kerülnek 7. A baktériumok életben maradása >6 hónap

15 BIOROCK Töltet Töltet baktériumok nélkül Töltet baktériumokkal

16 BIOROCK Töltet Közlekedőedények

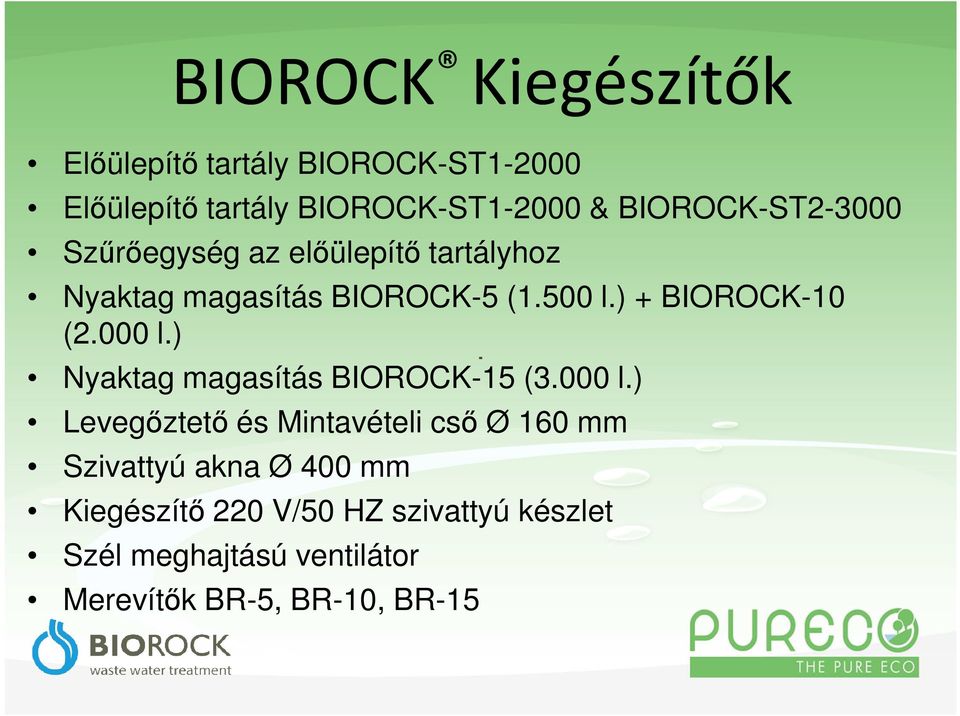

17 BIOROCK Kiegészítők Előülepítő tartály BIOROCK-ST Előülepítő tartály BIOROCK-ST & BIOROCK-ST Szűrőegység az előülepítő tartályhoz Nyaktag magasítás BIOROCK-5 (1.500 l.) + BIOROCK-10 (2.000 l.) Nyaktag magasítás BIOROCK-15 (3.000 l.) Levegőztető és Mintavételi cső Ø 160 mm Szivattyú akna Ø 400 mm Kiegészítő 220 V/50 HZ szivattyú készlet Szél meghajtású ventilátor Merevítők BR-5, BR-10, BR-15

18 BIOROCK Kiegészítők Nyaktag magasítás BIOROCK-5 (1500 l.) + BIOROCK-10 (2000 l.) Átmérő: Magasság: 700 mm 400 mm

19 BIOROCK Kiegészítők Nyaktag magasítás BIOROCK-15 (3.000 l.) Hossz: Szélesség: Magaság: mm 700 mm 400 mm

20 Víz kibocsátás Kibocsátás szivattyú nélkül Levegőztető cső Ø 110 mm

21 Víz kibocsátás Kibocsátás szivattyú nélkül Levegőztető és Mintavételi cső Ø 160 mm

22 Levegőztető és Mintavételi cső Polietilén Ø 160 mm Magassága: 2,300 mm Funkciói : A BIOROCK egység levegőztetése Szennyvíz kivezetés Mintavételi akna

23 Víz kibocsátás Kibocsátás szivattyúval Szivattyú akna Ø 400 mm

24 Szivattyú és Levegőztető Akna Polietilén Ø 400 mm Magassága: 2,040 mm Funkciói: BIOROCK egység levegőztetése Szennyvíz kivezetés Mintavételi akna Szivattyú akna(opcionális szivattyú készlet)

25 Kiegészítő 220 V/50 HZ szivattyú készlet

26 A Szennyvíztisztító berendezés előnyei

27 BIOROCK & Hagyományos rendszerek (Eleven iszapos/sbr) összehasonlítása Paraméterek Hagyományos BIOROCK BIOROCK előny Villamos energiát igényel? Igen NEM Áramkimaradás esetén is üzemel? NEM Igen Mechanikus vagy mozgó Igen NEM alkatrészek? Iszaptermék a biológiai részben? Igen NEM Ürítési intervallum? 3-12 hónap 3-6 év Szagmentes előülepítő tartály? NEM Igen Az előülepítő tartály térfogata? ~250 l/fő 500 l/fő Szakaszos terhelés? NEM Igen Kezelést igényel? (a távollét alatt) Igen NEM

28 BIOROCK & Hagyományos rendszerek (Eleven iszapos/sbr) összehasonlítása Paraméterek Hagyományos BIOROCK BIOROCK előny Zajos? Igen NEM Széleskörűen kezeli a háztartási tisztítószereket? Tolerálja a tejtermékeket, sört, zsírokat etc.? NEM Igen NEM Igen Be tud fogadni tampont, törlőkendőt, stb.? NEM Igen 16 db szempontból előnyös Magas karbantartási költségek? Igen Nem Magas kezelési költségek? ++ - Harmadlagos kezelés? (Tertiary treatment) NEM Igen A teljes rendszer ára Nitrogén eltávolítás

29 Gazdasági Előnyök Nem igényel áramot A BIOROCK egységek egyáltalán nem igényelnek elektromos áramot. Működésükkor a gravitációra és a levegő természetes áramlására hagyatkoznak. Hosszú iszaptalanítási/szippantási intervallum A (BIOROCK) előülepítő tartályt (a szűrőberendezéssel együtt) 3-6 évente kell iszaptalanítani/szippantani. Ennek eredményeképpen nagy mennyiségű pénz takarítható meg a kezelési és karbantatartási költségeken. Nincs benne mozgó alkatrész Nincs benne szivattyú, légfúvó elem, ezáltal mozgó alkatrészt nem tartalmaz, ami meghibásodhat. Részlegesen bővíthető A BIOROCK egység már meglévő egyéb oldó medencékhez is hozzákapcsolható/beszerelhető.

30 Környezettudatos Alacsony ökológia lábnyom Annál az oknál fogva, hogy nincs szükség villamos energiára a szennyvíz tisztítási folyamatok során, az ehhez kapcsolódó CO2-kibocsátás sincs jelen. Hasonlóképpen a ritka iszaptalanítás/szippantás is csökkenti a CO2- kibocsátást, hiszen a szennyvíztisztító telepeket, ahova a szippantott szennyvizet szállítják, se veszik igénybe. Kiváló minőségű tisztított szennyvíz A megtisztított víz bevezethető a felszíni vizekbe. Környezetvédelmi fenntarthatóság Ez az egyik, környezetvédelmi szempontból, legfenntarthatóbb rendszer jelenleg a piacon.

31 BIOROCK által biztosított nyugalom 24 órás felállási idő(biológiának) A legtöbb szennyvíztisztító berendezés 3 hónap felállási időt igényel, ekkora alakulnak ki a rendszerben lévő baktériumok és az üzem az elvárásoknak megfelelően működik. A BIOROCK Töltet speciális enzimmel van előkezelve, amelynek segítségével a szennyvízben lévő baktériumok rövid idő alatt elszaporodnak a tölteten és beindul a szerves anyag lebontás. Ez lehetővé teszi, hogy a rendszer 24 óra alatt felálljon. Teljesen hangtalan Teljesen hangtalan, nem tartalmaz motort, szivattyúkat vagy egyéb elektronikai berendezéseket.

32 BIOROCK maximális biztonság Hosszú vízhiányos időszakok után is üzemképes A BIOROCK technológia lényeges előnye, hogy szemben azon rendszerekkel, amelyek képtelenek felállni, és a szabványok szerint vízkibocsátási értékeken teljesíteni, egy hosszabb távollét és vízhiányos időszak után, a BIOROCK Töltet az időszakos terheléseket is képes kezelni. A BIOROCK rendszer feláll 24 óra alatt és működő képes marad 6 hónapig tartó tápanyag hiány után is. Ideális nyaralókhoz, vidéki házakhoz, menedékházaknál és kepingeknél. Installálás Szállítása és telepítése nagyon könnyű és gyors

33 Tanúsítványok és engedélyek EN Hitelesítés Ez az Európai Közösség jóváhagyása kis szennyvíztisztító telepek részére, 50 p.e. ig Németországi tanúsítvány Zulassung DIBt, Class C+N Franciaországi tanúsítvány Agrément Holland tanúsítvány KIWA Certificate Kiváló tisztítási eredmények állnak rendelkezésre.

34 Tisztítási eredmények Test Conform EN BOD5 4 mg/l. (99%) COD 26 mg/l. (96%) S.S. 3 mg/l. (99%)

35 BIOROCK egységek telepítése

36 A teljes telepítés bemutatása

37 Az előülepítő tartály terve & BIOROCK egység

38 1 ) Földmunkák - gödör Telepítés - A befolyó cső határozza meg a feltárás mélységét - A különbség a vízbemenet és a tartály alja között 1,400 mm

39 Telepítés 2 ) A BIOROCK berendezés behelyezése a feltárt gödörbe - Ellenőrizze, hogy a víz a gravitáció hatására az előülepítő tartályból a BIOROCK berendezés további részeibe folyik - A magasságkülönbség a víz bemenet és kibocsátás között 1,14 m

40 Telepítés 3 ) Csőcsatlakozások - Csatlakoztasson minden csövet mielőtt a tartályokat megtölti vízzel - Használjon PVC csövet, Ø 110 mm - Ellenőrizze a szivárgás mentességét a csőcsatlakozásoknál - A szennyvíznek gravitációs irányba kell áramolnia - Ellenőrizze, hogy a szennyvízszűrő az előülepítő tartályban hozzáférhető

41 Telepítés 4 ) Töltse fel mind a két tartályt vízzel - Fokozatosan töltse meg az előülepítő tartályt és a BIOROCK berendezést tiszta vízzel. -Mind a két tartályt töltse fel! - Töltse fel a feltárt gödröt azonos rétegekben

42 Telepítés 5 ) Töltse fel a feltárt gödröt homokkal, stabilizált homokkal vagy betonnal - Sohe ne tömörítsen mechanikai úton - Soha ne használja a kiásott földet feltöltésre - Talajvíz esetén mindig stabilizált homokot vagy betont használjon

43 BIOROCK berendezések karbantartása Évi karbantartás: Szennyvízszűrő tisztítása az előülepítő tartály kimenetelénél Vízminőség ellenőrzése a kibocsátó csőnél BIOROCK Töltet ellenőrzése A vízelosztó cső belsejének tisztítása Az előülepítő tartály kiürítése 3-6 évente (függ az iszap szinttől)

44 BIOROCK berendezések karbantartása Évi karbantartás: Szennyvíz szűrő tisztítása az előülepítő tartály kimenetelénél

45 BIOROCK berendezések karbantartása Évi karbantartás: A vizuális ellenőrzése a BIOROCK Töltetnek

46 BIOROCK berendezések karbantartása Évi karbantartás: A vízelosztó cső belsejének tisztítása

47 Köszönöm a figyelmet!
