BIOCOS rendszerű szennyvíztisztító. (biological combined system)

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "BIOCOS rendszerű szennyvíztisztító. (biological combined system)"

György Barta
8 évvel ezelőtt
Látták:

1 BIOCOS rendszerű szennyvíztisztító (biological combined system)

2 BIOCOS Rendszer (BIOlogical COmbined System) A BIOCOS technológia ötvözi a tradicionális eleveniszapos szennyvíztisztító berendezések és az egytartályos rendszerek (SBR) előnyeit. Ennek eredménye az alábbi rendszerjellemzők, melyek egyszerű, hatékony és gazdaságos üzemelést tesznek lehetővé: Egyszerű felépítés Egyszerű és kevés karbantartást igénylő géptechnika Automatikus üzemelés Egyszerű üzemelés. Alacsony élőmunka igény. Kitűnő tisztítási teljesítmény érhető el, ami köszönhető a teljes medence térfogat rendelkezésre állásának a biológiai tisztításhoz és a rendszerben jelen levő nagy szennyvíz iszap tömegnek (lökésszerű terhelések pufferolása). Folyamatos átfolyású rendszer (befolyó=elfolyó) állandó vízszinttel. Alacsony térfogat igény a kompakt felépítésnek és az alacsony teljes medence térfogatnak köszönhetően.

üzemelés Egyszerű üzemelés. Alacsony élőmunka igény.

3 BIOCOS Rendszer (BIOlogical COmbined System) BIOCOS telepek tisztítási teljesítménye (3. tisztítási lépcső nélkül): Kémiai oxigén igény KOI < 30 mg/l Biológiai oxigén igény BOI 5 < 5 mg/l Szilárd ülepedő anyag SS < 10 mg/l Ammónium nitrogén NH 4 -N < 0,5 mg/l Nitrit nitrogén NO 2 -N < 0,1 mg/l Nitrát nitrogén NO 3 -N < 5 mg/l

tisztítási lépcső nélkül): Kémiai oxigén igény KOI < 30 mg/l Biológiai oxigén

4 A BIOCOS technológia felépítése mechanika, 2-levegőztető, 3-SU medencék (fázis szétválasztás), 4-iszap átkeverés, 5-recirk iszap mamut szivattyú, 6-levegőztetés, 8-fölösiszap elvétel, 9-tisztított víz elvételi tolózárak

BIOCOS rendszer (BIOlogical COmbined System) Levegőztető medence(b) Fázisszétválasztó medencék (SU) Légbefúvásos keverő Elvezető tolózárak Membrán levegőztető rendszer Recirkulációs mamutszivattyú

5 BIOCOS rendszer (BIOlogical COmbined System) Levegőztető medence(b) Fázisszétválasztó medencék (SU) Légbefúvásos keverő Elvezető tolózárak Membrán levegőztető rendszer Recirkulációs mamutszivattyú Egy BIOCOS modul egy hagyományos levegőztető medencéből (B-reaktor) és 2 ülepítő és keverő medencéből (SU-reaktor) áll, melyek a folyamatos áramlásról gondoskodnak (befolyás= kifolyás). Az SU-reaktorok a válaszfalban lévő hidraulikai nyílásokkal összeköttetésben állnak a B-reaktorral.

levegőztető medencéből (B-reaktor) és 2 ülepítő és keverő medencéből (SU-reaktor) áll, melyek a folyamatos áramlásról

6 BIOCOS Rendszer(BIOlogical COmbined System) Légbefúvás Recirk iszap elvétel merülő szivattyúval vagy mamutszivattyúval zárva SU 2 nyitva Befolyó szennyvíz B SU 1 Az ábra a tisztított szennyvíz elvételt mutatja az SU-1 medencéből Elfolyó szennyvíz

zárva SU 2 nyitva Befolyó szennyvíz B SU 1 Az ábra a

7 A BIOCOS ciklus Mialatt a B-reaktor működése megegyezik a hagyományos levegőztetett medencékével,az SU-reaktor működése ciklikus és 4 fázisból áll. Az SU-reaktorok fél ciklus eltolással működnek, így valamelyik SU-reaktor mindig a leeresztő fázisban van (folyamatos átfolyás). Leeresztő fázis A Iszap visszavezető fázis S Iszap recirkuláció Homogenizáció Ülepedés Leeresztés S U V A A Levegőztetés S U V Levegőztetés SU 1 SU 2 B Ciklus Előülepítő fázis V Keverő fázis U

Az SU-reaktorok fél ciklus eltolással működnek, így valamelyik SU-reaktor mindig a leeresztő fázisban van (folyamatos

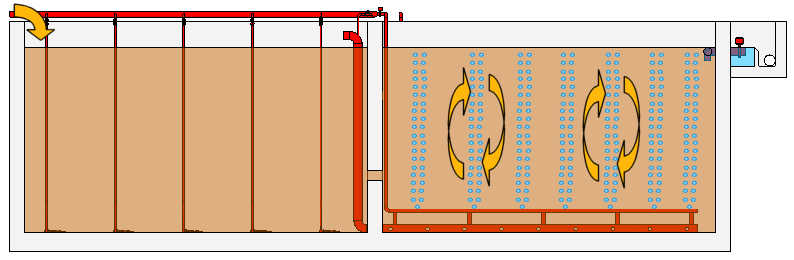

8 Iszap visszavezető fázis S Denitrifikáció zárva Egy sűrített levegős átemelő szivattyú az SU-reaktorba szállított ülepített és sűrített iszapot kiszívja a medence alsóbb részéből és visszavezeti a B- reaktorba. A B-reaktor ebben a fázisban nem levegőztetett (denitrifikáció).

iszapot kiszívja a medence alsóbb részéből és visszavezeti a B-

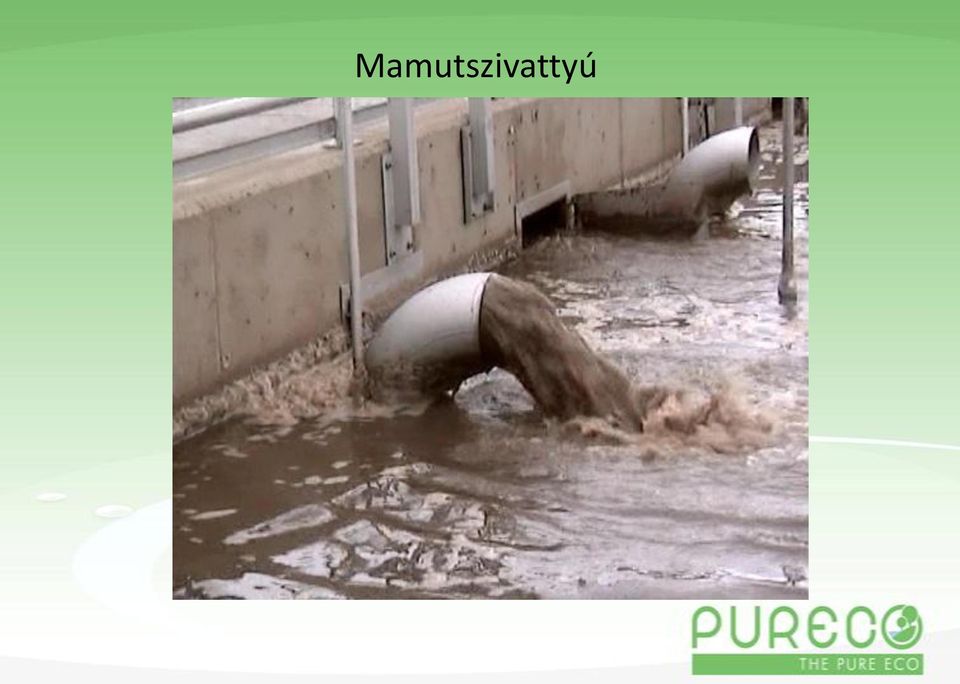

9 Mamutszivattyú

10 Keverési fázis U Denitrifikáció zárva Intenzív keverés homogenizálja az SU-reaktor tartalmát, mely elősegíti a pehelyképződést. A keverést sűrített levegős keringető mamutszivattyú végzi. A B-reaktor ebben a fázisban nem levegőztetett (denitrifikáció).

11 Előülepítő fázis V Nitrifikáció Denitrifikáció (endogén) zárva Nyugodt áramlási viszonyok között leülepszik az iszap az SU-reaktorban. A lassan süllyedő iszaptest endogén denitrifikációt tesz lehetővé, és úgy működik mint egy pehelyszűrő, kiszűrve a legfinomabb lebegő pelyheket is. Az iszaptükör fölött tisztavíz test képződik.

A lassan süllyedő iszaptest endogén denitrifikációt tesz lehetővé, és úgy működik

12 Leeresztő fázis A Nitrifikáció Denitrifikáció (endogén) nyitva A leeresztő tolózár megnyitásával a befolyásnak megfelelő mennyiségű kevert közeg áramlik a B-reaktorból az SU-reaktor iszaptestébe. Az ezáltal kiszorított tisztított víz az SU-reaktor felső részéről elvezetődik. Az építészeti kialakítás megakadályozza, hogy az iszapban rövidzár-áramlások alakuljanak ki, és hogy az iszap felkavarodjon.

Az ezáltal kiszorított tisztított víz az SU-reaktor felső részéről elvezetődik.

13 Tisztított víz elvétel

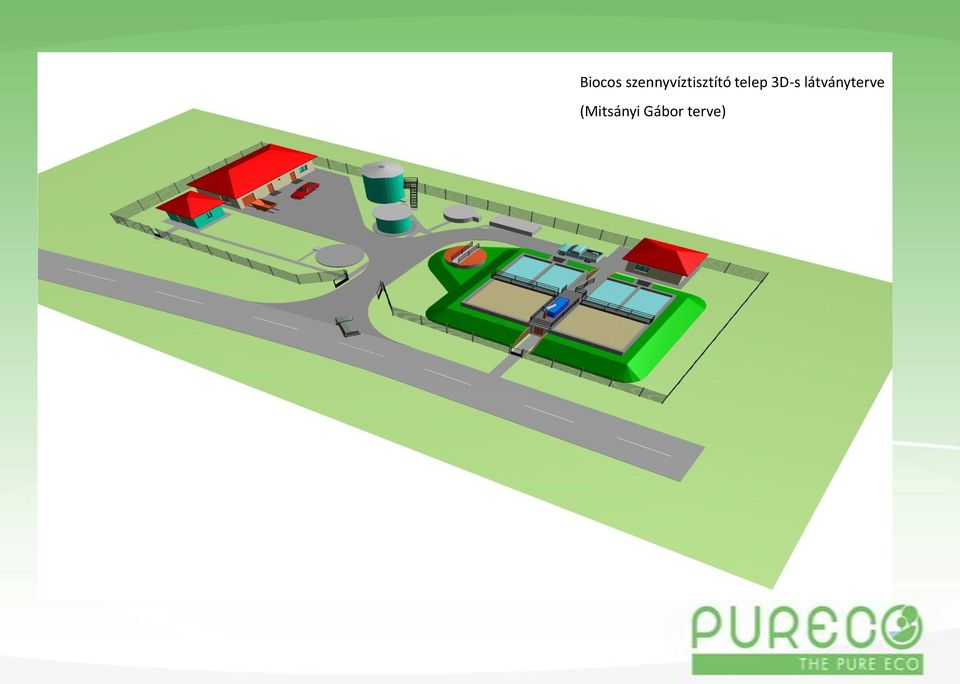

14 Biocos szennyvíztisztító telep 3D-s látványterve (Mitsányi Gábor terve)

15 A sűrített levegős SU-reaktor üzemeltetésének előnyei A levegőztetett medence levegőztető berendezései felhasználhatóak (nincs szükség pótlólagos szivattyúkra és keverőre) Nincs mozgó alkatrész a vízszint alatt. Energia-megtakarítás az eleveniszapban végbemenő szimultán oxigénátadásnak köszönhetően. Eleveniszap gyengéd mozgatása (nem sérülnek az iszap pelyhek a szivattyúban). Pozitív hatása van az iszap-indexre (javított iszap ülepedő képesség).

Energia-megtakarítás az eleveniszapban végbemenő szimultán oxigénátadásnak köszönhetően.

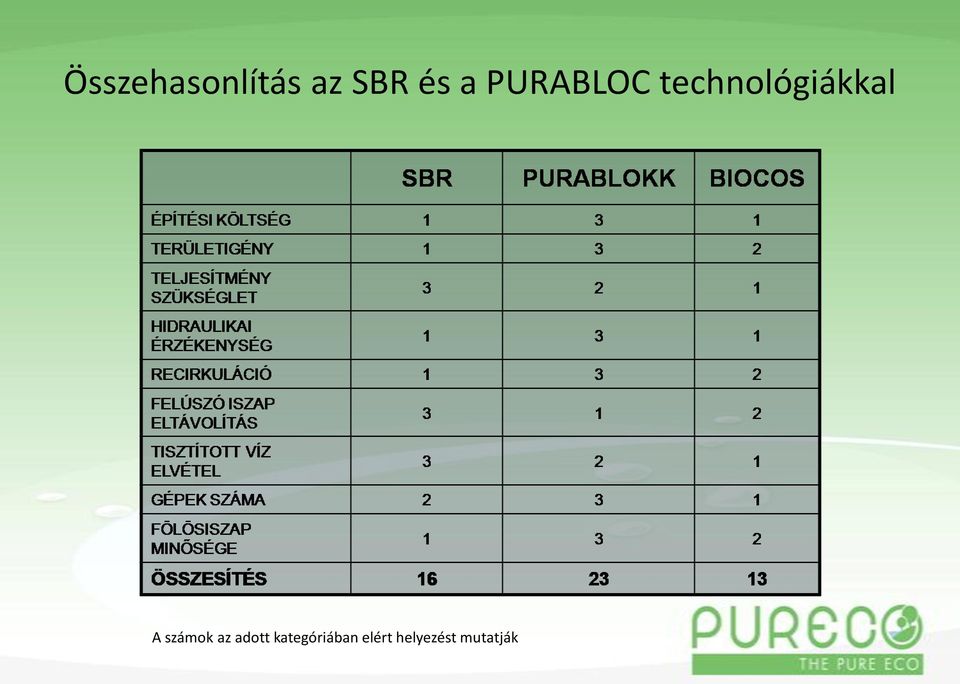

16 Összehasonlítás az SBR és a PURABLOC technológiákkal A számok az adott kategóriában elért helyezést mutatják

17 Összehasonlítás az SBR és a PURABLOC technológiákkal Az energiafelhasználás: Az SBR beépített/egyidejű teljesítmény: 125kW / 70,7kW Az SBR fajlagos energiafelhasználás: 1,85 kwh/m3 A PURABLOKK beépített/egyidejű teljesítmény: 84,6kW / 51,5kW A PURABLOKK fajlagos energiafelhasználás: 1,77 kwh/m3 A BIOCOS beépített/egyidejű teljesítmény: 78,5kW / 47,2kW A BIOCOS fajlagos energiafelhasználás: 1,27 kwh/m3

PURABLOKK beépített/egyidejű teljesítmény: 84,6kW / 51,5kW A PURABLOKK fajlagos energiafelhasználás:

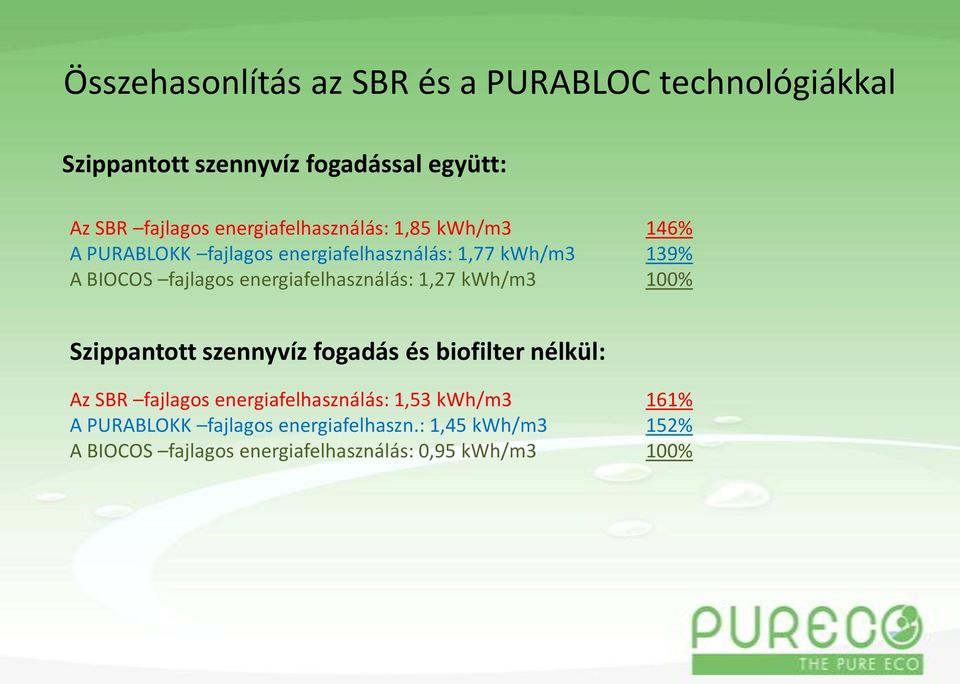

18 Összehasonlítás az SBR és a PURABLOC technológiákkal Szippantott szennyvíz fogadással együtt: Az SBR fajlagos energiafelhasználás: 1,85 kwh/m3 146% A PURABLOKK fajlagos energiafelhasználás: 1,77 kwh/m3 139% A BIOCOS fajlagos energiafelhasználás: 1,27 kwh/m3 100% Szippantott szennyvíz fogadás és biofilter nélkül: Az SBR fajlagos energiafelhasználás: 1,53 kwh/m3 161% A PURABLOKK fajlagos energiafelhaszn.: 1,45 kwh/m3 152% A BIOCOS fajlagos energiafelhasználás: 0,95 kwh/m3 100%

energiafelhasználás: 1,27 kwh/m3 100% Szippantott szennyvíz fogadás és biofilter nélkül: Az SBR fajlagos

19 Kivonat a BIOCOS referencia listából kb. 80 üzem > LEÉ Hotel Norcev 200 LEÉ 2003 Szerbia Aurau 500 LEÉ 2003 Németország Hotel Estrella del Mar 750 LEÉ 2001 Dominikai Közt. Frankenhain LEÉ 2001 Németország Auburg LEÉ 1998 Németország Hamersleben LEÉ 2006 Németország Rudelzhausen LEÉ 2003 Németország Ujazd LEÉ 2005 Lengyelország Längenfeld LEÉ 1997 Ausztria Schierling LEÉ 2006 Németország Villarrobledo LEÉ 2008 Spanyolország

Frankenhain 1.000 LEÉ 2001 Németország Auburg 2.000 LEÉ 1998 Németország Hamersleben 3.

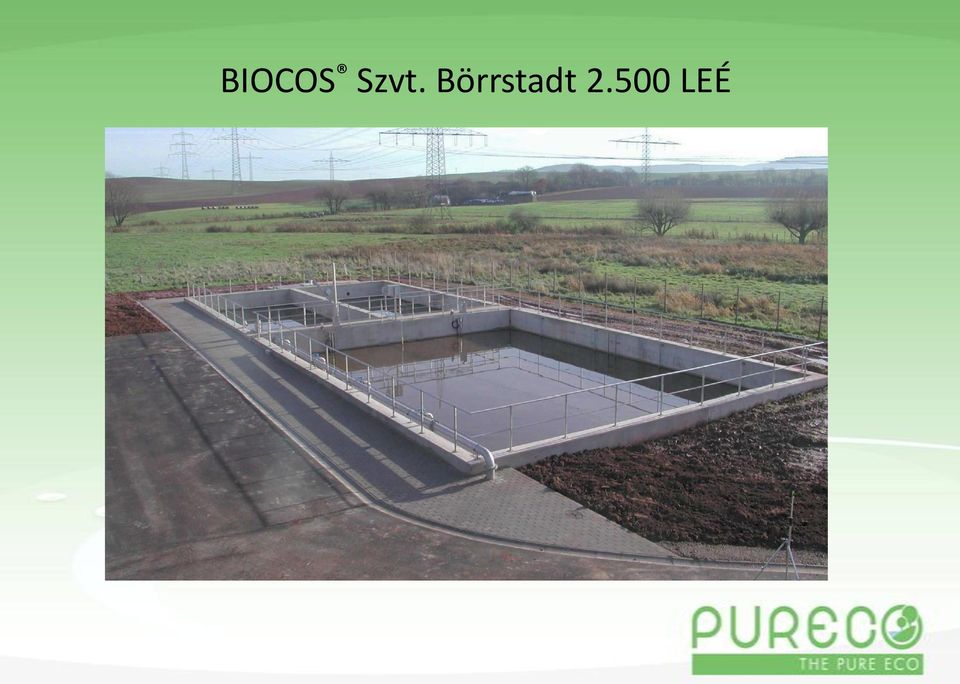

20 BIOCOS Szvt. Börrstadt LEÉ

21 BIOCOS Szvt. Öbisfelde LEÉ

22 BIOCOS Szvt. Villarrobledo LEÉ

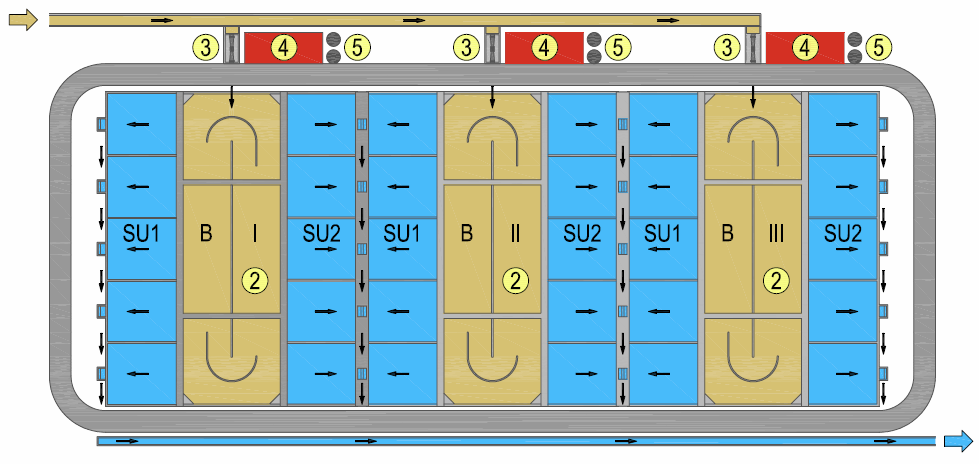

23 Nagy BIOCOS telep felépítése Kapacitás: kb LEÉ
