1 LevelControl Basic 2 Akkumulátor felszerelés kiegészítés BC típushoz Melléklet Anyagszám:

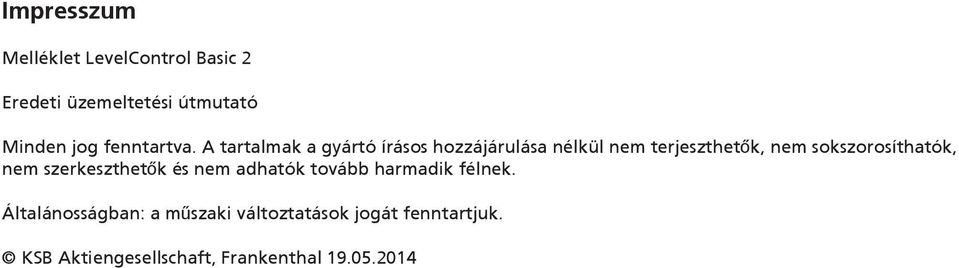

2 Impresszum Melléklet LevelControl Basic 2 Eredeti üzemeltetési útmutató Minden jog fenntartva. A tartalmak a gyártó írásos hozzájárulása nélkül nem terjeszthetők, nem sokszorosíthatók, nem szerkeszthetők és nem adhatók tovább harmadik félnek. Általánosságban: a műszaki változtatások jogát fenntartjuk. KSB Aktiengesellschaft, Frankenthal

A tartalmak a gyártó írásos hozzájárulása nélkül nem terjeszthetők, nem

3 1 Általános tudnivalók 1 Általános tudnivalók A jelen kezelési útmutató a Kezelési-/ szerelési útmutató kiegészítése. A Kezelési-/ szerelési útmutatóban szereplő minden információt figyelembe kell venni. Táblázat 1: Fontos kezelési útmutatások Típus A Kezelési-/ szerelési útmutató nyomtatványszáma LevelControl Basic Általános útmutatások/biztonsági előírások FONTOS TUDNIVALÓ A készülék üzemideje akkumulátoros üzemben csak akkor biztosított, ha az akkumulátorokat ötévente kicserélik. Csak eredeti KSB alkatrészeket szabad használni. Elektromos biztonság VESZÉLY Az akkumulátorral történt munkavégzés során nem tartották be a biztonsági előírásokat Életveszély! Ne tegye ki magas hőmérsékletnek az akkumulátort. Az akkumulátort ne dobja tűzbe (robbanásveszély!). Ne nyissa ki az akkumulátort és ne változtassa meg a szerkezetét. Óvja az akkumulátort a nedvességtől. Ne helyezze üzembe az akkumulátort, ha a ház vagy az érintkezők sérültek. Tartsa be az akkumulátoron elhelyezett biztonsági utasításokat. VESZÉLY Az akkumulátor beépítése/cseréje során nem tartották be a biztonsági előírásokat Életveszély! Az akkumulátor-beépítő készlet felszerelését csak villamos szakember (vagy a VDE 0100 szerint villamossági képzésben részesült személy) végezheti el. Az akkumulátort csak akkor építse be, ha a kapcsolóberendezés nincs feszültség alatt. Ne zárja rövidre az akkumulátort. Az akkumulátort csak helyes polaritással csatlakoztassa. Ártalmatlanítás Válogassa szét a csomagolást és az összetevők szerint gondoskodjon a megfelelő hulladékmentesítésről. Tartsa be a hulladékmentesítésre vonatkozó általános irányelveket, pl. az elektromos és elektronikus készülékre vonatkozó törvényt (Németországban: (ElektroG) valamint az adott ország akkumulátorokra vonatkozó rendelkezéseit (Németországban: BattV). Az akkumulátorokat nem szabad kidobni a háztartási szemétbe, gondoskodjon róla, hogy megfelelő gyűjtőtartályba kerüljenek. 1.2 Kapcsolóberendezés előkészítése 1. Válassza le a kapcsolóberendezést a táphálózatról. 2. Lazítsa meg a kapcsolóberendezésen található 6 db belső hatlapú csavart, majd nyissa ki a házat. LevelControl Basic 2 3 / 8

Táblázat 1: Fontos kezelési útmutatások Típus A Kezelési-/ szerelési útmutató nyomtatványszáma LevelControl Basic 2 4041.80 1.

4 1 Általános tudnivalók Légellátás biztosítása A év 6. hete előtt gyártott, vagy S- sorozatszámú kapcsolóberendezések nem rendelkeznek beépített szellőzéssel. Az akkumulátor pótlólagos beépítése előtt fel kell szerelni a készülékhez mellékelt szellőztetőt (csavaros kábelátvezetés és tömlő): 1. Az M16 csavaros kábelátvezetés számára a ház alsó részén előnyomott besüllyesztést törje ki (részesítse előnyben a hátsó falnál lévő sort). 2. Szerelje be a csavaros kábelátvezetést a tömlődarabbal együtt. 3. Csomózza meg a tömlőt (lásd az ábrát) ábra 1: Légellátás felszerelése 1.3 Akkumulátor behelyezése A B C D ábra 2: Akkumulátor behelyezése A, D Akkumulátor B Kapocs C előkészített kapcsolat 1. Helyezze az akkumulátorokat (A, D) az előre elkészített helyre. Ügyeljen a ház alján lévő jelölésekre ("+" és "-"). 2. Kapcsolja az akkumulátorokat sorban az előkészített kapcsolatra (C). 3. A melléklet kapoccsal (B) rögzítse az akkumulátorokat. 4 / 8 LevelControl Basic 2

Az M16 csavaros kábelátvezetés számára a ház alsó részén előnyomott besüllyesztést törje ki (részesítse előnyben a hátsó falnál lévő sort). 2.

5 1 Általános tudnivalók A B ábra 3: A nyomtatott áramköri lap behelyezése A B ACCU ill. "+X03-" csatlakozó Behelyező nyílás a töltő körös nyomtatott áramköri laphoz 4. Helyezze a töltő körös nyomtatott áramköri lapot az erre a célra szolgáló nyílásba (lásd a Nyomtatott áramköri lap behelyezése - B ábrát). 5. Nyomja meg óvatosan a nyomtatott áramköri lapot, míg a reteszelés be nem pattan (lásd a Nyomtatott áramköri lap behelyezése - B ábrát). 6. Kösse a csatlakozóvezetéket az ACCU ill. a "+X03-" kapcsokra (lásd a Nyomtatott áramköri lap behelyezése - A ábrát). 7. Helyezze a csatlakozóvezetéket az akkumulátor pólusaira, közben ügyeljen a helyes polaritásra. FONTOS TUDNIVALÓ Az akkumulátor kb. 11 óra megszakításmentes töltési idő után éri el a maximális kapacitását. 1.4 Üzemkész állapot elérése 1. Helyezze fel a ház fedelét és rögzítse a hat darab belső hatlapú csavarral. 2. Ismét kapcsolja rá a tápfeszültséget. 3. Ismét válassza le a kapcsolóberendezést a tápfeszültségről és végezzen próbafutást akkumulátoros üzemmódban. Ez akkor tekinthető sikeresnek, ha a kapcsolóberendezés optikai és akusztikus jelzést is ad a feszültség kieséséről. Amikor a tápfeszültség lekapcsolásakor a jelzés teljesen megszűnik, nyissa ki ismét a készüléket, ellenőrizze a töltő kör helyes pozícióját, valamint az akkumulátorok csatlakozását, szükség esetén változtasson, és ismételje meg az 1-4 lépéseket. FONTOS TUDNIVALÓ Az akkumulátorok mindig előre vannak töltve és helyes csatlakoztatás esetén lehetővé teszik a LevelControl Basic 2 jelzőfunkcióinak kipróbálását. LevelControl Basic 2 5 / 8

Nyomja meg óvatosan a nyomtatott áramköri lapot, míg a reteszelés be nem pattan (lásd a Nyomtatott áramköri lap behelyezése - B ábrát). 6. Kösse a csatlakozóvezetéket az ACCU ill.

6 1 Általános tudnivalók FONTOS TUDNIVALÓ A feszültségkieséskor szükséges jelzőfunkciók garantálása érdekében feltétlenül végezze el a próbafutást. 4. Ismét kapcsolja rá a tápfeszültséget. 6 / 8 LevelControl Basic 2

8 KSB Aktiengesellschaft Frankenthal Johann-Klein-Str Frankenthal (Germany) Tel Fax /02-HU
