EPIC november A TELJESÍTMÉNY EREJE

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "EPIC. 2007 november A TELJESÍTMÉNY EREJE"

Átírás

1 EPIC J35 X november Wavin QuickStream PE A TELJESÍTMÉNY EREJE Intelligens megoldások Vákuumos esővízelvezetés 1

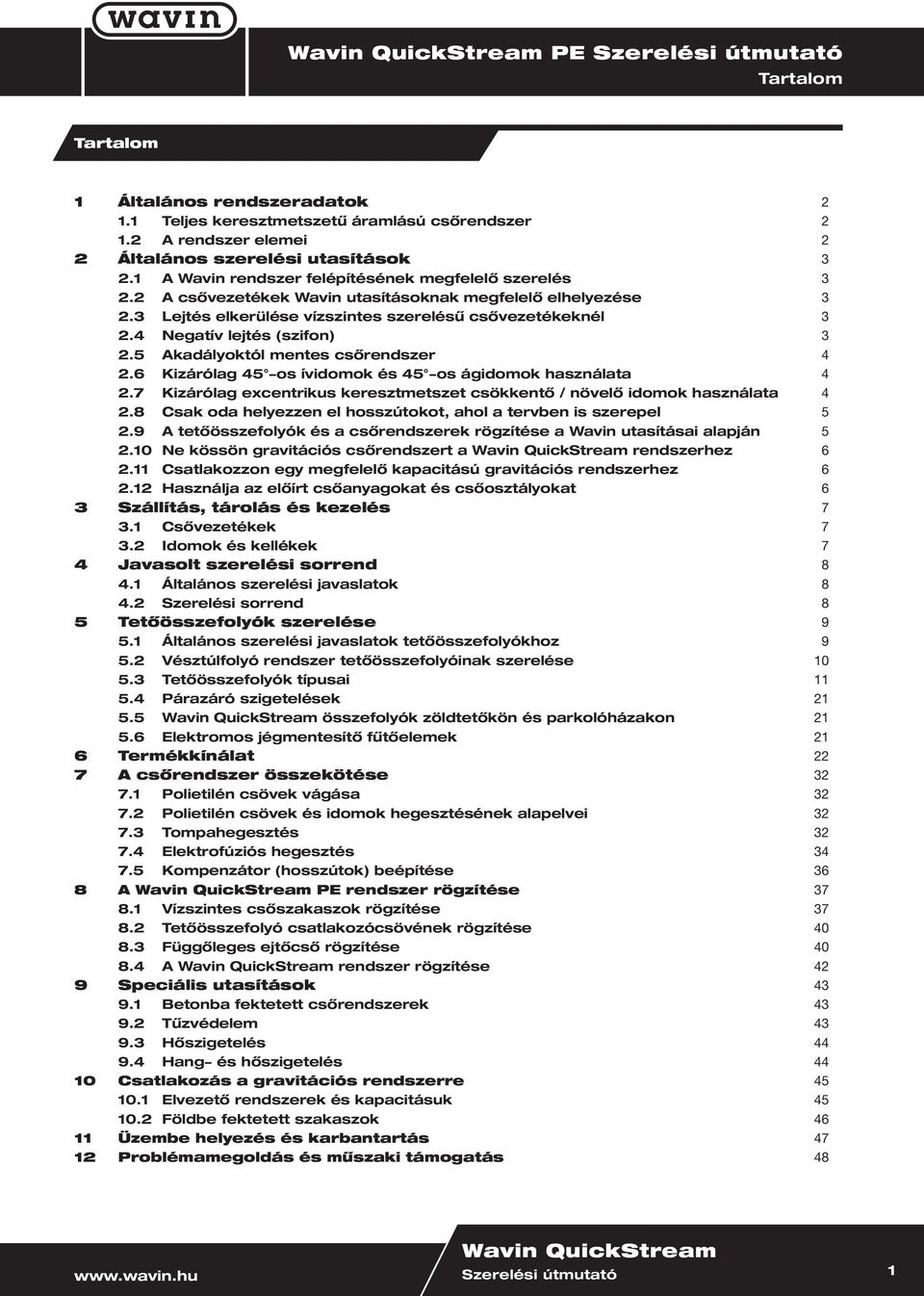

2 Wavin QuickStream PE Tartalom Tartalom 1 Általános rendszeradatok Teljes keresztmetszetű áramlású csőrendszer A rendszer elemei 2 2 Általános szerelési utasítások A Wavin rendszer felépítésének megfelelő szerelés A csővezetékek Wavin utasításoknak megfelelő elhelyezése Lejtés elkerülése vízszintes szerelésű csővezetékeknél Negatív lejtés (szifon) Akadályoktól mentes csőrendszer Kizárólag 45 -os ívidomok és 45 -os ágidomok használata Kizárólag excentrikus keresztmetszet csökkentő / növelő idomok használata Csak oda helyezzen el hosszútokot, ahol a tervben is szerepel A tetőösszefolyók és a csőrendszerek rögzítése a Wavin utasításai alapján Ne kössön gravitációs csőrendszert a Wavin QuickStream rendszerhez Csatlakozzon egy megfelelő kapacitású gravitációs rendszerhez Használja az előírt csőanyagokat és csőosztályokat 6 3 Szállítás, tárolás és kezelés Csővezetékek Idomok és kellékek 7 4 Javasolt szerelési sorrend Általános szerelési javaslatok Szerelési sorrend 8 5 Tetőösszefolyók szerelése Általános szerelési javaslatok tetőösszefolyókhoz Vésztúlfolyó rendszer tetőösszefolyóinak szerelése Tetőösszefolyók típusai Párazáró szigetelések Wavin QuickStream összefolyók zöldtetőkön és parkolóházakon Elektromos jégmentesítő fűtőelemek 21 6 Termékkínálat 22 7 A csőrendszer összekötése Polietilén csövek vágása Polietilén csövek és idomok hegesztésének alapelvei Tompahegesztés Elektrofúziós hegesztés Kompenzátor (hosszútok) beépítése 36 8 A Wavin QuickStream PE rendszer rögzítése Vízszintes csőszakaszok rögzítése Tetőösszefolyó csatlakozócsövének rögzítése Függőleges ejtőcső rögzítése A Wavin QuickStream rendszer rögzítése 42 9 Speciális utasítások Betonba fektetett csőrendszerek Tűzvédelem Hőszigetelés Hang- és hőszigetelés Csatlakozás a gravitációs rendszerre Elvezető rendszerek és kapacitásuk Földbe fektetett szakaszok Üzembe helyezés és karbantartás Problémamegoldás és műszaki támogatás 48 Wavin QuickStream 1

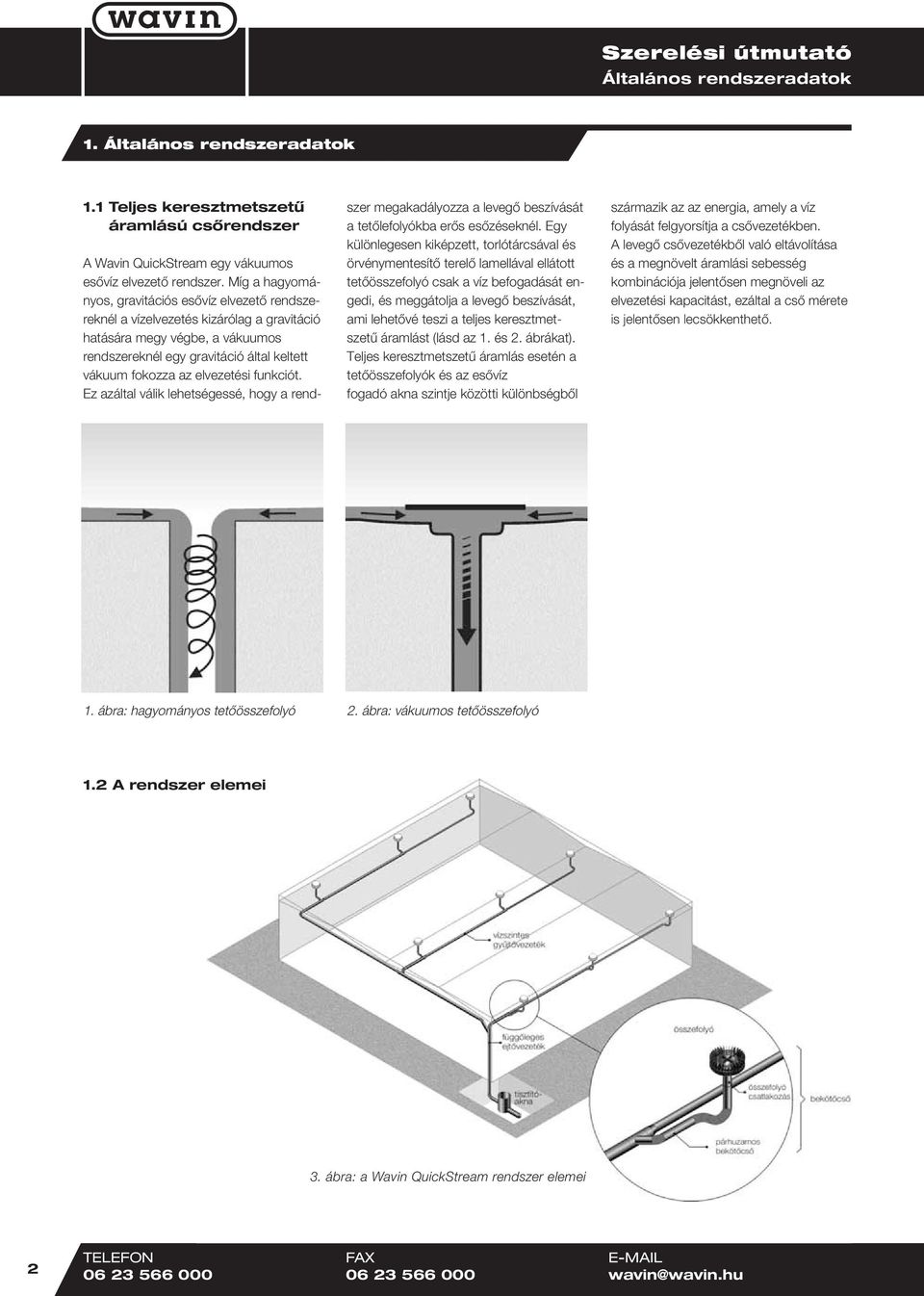

3 Általános rendszeradatok 1. Általános rendszeradatok 1.1 Teljes keresztmetszetű áramlású csőrendszer A Wavin QuickStream egy vákuumos esővíz elvezető rendszer. Míg a hagyo mányos, gravitációs esővíz elvezető rendszereknél a vízelvezetés kizárólag a gravitáció hatására megy végbe, a vákuumos rendszereknél egy gravitáció által keltett vákuum fokozza az elvezetési funkciót. Ez azáltal válik lehetségessé, hogy a rend- szer megakadályozza a levegő beszívását a tetőlefolyókba erős esőzéseknél. Egy különlegesen kiképzett, torlótárcsával és örvénymentesítő terelő lamellával ellátott tetőösszefolyó csak a víz befogadását engedi, és meggátolja a levegő beszívását, ami lehetővé teszi a teljes keresztmetszetű áramlást (lásd az 1. és 2. ábrákat). Teljes keresztmetszetű áramlás esetén a tetőösszefolyók és az esővíz fogadó akna szintje közötti különbségből származik az az energia, amely a víz folyását felgyorsítja a csővezetékben. A levegő csővezetékből való eltávolítása és a megnövelt áramlási sebesség kombinációja jelentősen megnöveli az elvezetési kapacitást, ezáltal a cső mérete is jelentősen lecsökkenthető. 1. ábra: hagyományos tetőösszefolyó 2. ábra: vákuumos tetőösszefolyó 1.2 A rendszer elemei 3. ábra: a Wavin QuickStream rendszer elemei 2 TELEFON FAX wavin@wavin.hu

4 Általános szerelési utasítások 2. Általános szerelési utasítások Tizenkét alapszabály A Wavin QuickStream vákuumos esővíz elvezető rendszer megfelelő működésének érdekében be kell tartani bizonyos, a rendszer összeállításával és szerelésével kapcsolatos előírásokat. Ezért kérjük, tartsa szem előtt a következő fontos szabályokat: 1. A Wavin rendszer felépítésének megfelelő szerelése 2. A csövek Wavin utasítások szerinti megfelelő elhelyezése 3. Lejtés elkerülése vízszintes csöveknél 4. Nincs szifon a rendszerben 5. Nincs feltorlódás a csőrendszerben 6. Kizárólag 45 -os ívidomok és 45 -os ágidomok használata 7. Kizárólag excentrikus szűkítő idomok használata 8. Csak oda helyezzen el kompenzátort, ahol a tervben is szerepel 9. A tetőösszefolyókat és csőrend - szereket a Wavin utasításai alapján rögzítse 10. Ne kössön gravitációs csőrendszert a Wavin QuickStream rendszerhez 11. Csatlakozzon egy megfelelő kapacitású gravitációs csatornarendszerhez 12. Használja az előírt csőanyagokat és csőosztályokat 2.1 A Wavin rendszer felépítésének megfelelő szerelés A Wavin minden egyes Wavin Quick- Stream rendszerhez a helynek megfelelő hidraulikai tervet készít. A tervtől való eltérések hátrányosan érinthetik a tervezési feltételeket és elvezetési kapacitásokat. A Wavin külön e célra fejlesztett szoftverrel tervezi a Wavin QuickStream rendszereket. Ez annyit jelent, hogy a szerelést pontosan a Wavin által megadott tervrajzok szerint kell elvégezni. Amennyiben szerelés közben eltér a tervtől, ez a rendszer kiegyensúlyozatlanságához vezethet, ami annak nem megfelelő működését eredményezi. Ezért a mellékelt tervrajzoktól való mindennemű eltérést előzetesen le kell egyeztetni a Wavin szakembereivel. A Wavin az ilyen igényekre minden esetben írásban válaszol. 2.2 A csővezetékek Wavin utasításoknak megfelelő elhelyezése A jó minőségű szerelés a megfelelő kezelés, hegesztés és rögzítés függvénye. A megfelelő szakmunka a siker záloga. A következő 3-9. fejezetben útmutatást nyújtunk ahhoz, hogy a kívánt kiváló minőség elérhető legyen. 2.3 Lejtés elkerülése vízszintes szerelésű csővezetékeknél A vízszintes csöveknél nem szükséges lejtést adni ahhoz, hogy a víz a leszálló csőhöz folyjon, mivel a rendszer egyébként is nagy folyási sebességen működik a vízoszlop magasság miatt, amely az épület magasságának felel meg. A rendszer működése szempontjából sem előnyt, sem hátrányt nem jelent egy csekély lejtés. A szerelés megkönnyítése érdekében azt javasoljuk, hogy kerülje a lejtést a vízszintes csöveknél. Amennyiben mégis szükség volna a lejtésre vízszintes csöveknél a rendszer esőzések utáni kiürülésének javítása érdekében, a Wavin azt javasolja, hogy tartsa a lejtést 1:200 érték alatt. 2.4 Negatív lejtés (szifon) A folyásirányhoz képest negatív lejtés vagy egy felfelé irányított könyök szívóhatást generál. A vákuumos rendszereknél ez nem megengedett, mivel a rendszerben levegő maradhat a leszívó rendszer beinduláskor, ami megakadályozza a teljes keresztmetszetű áramlást. 5. ábra: negatív lejtés kerülése 4. ábra: Példa a szerelési tervrajzra 6. ábra: felfelé hajlított könyök kerülése Wavin QuickStream 3

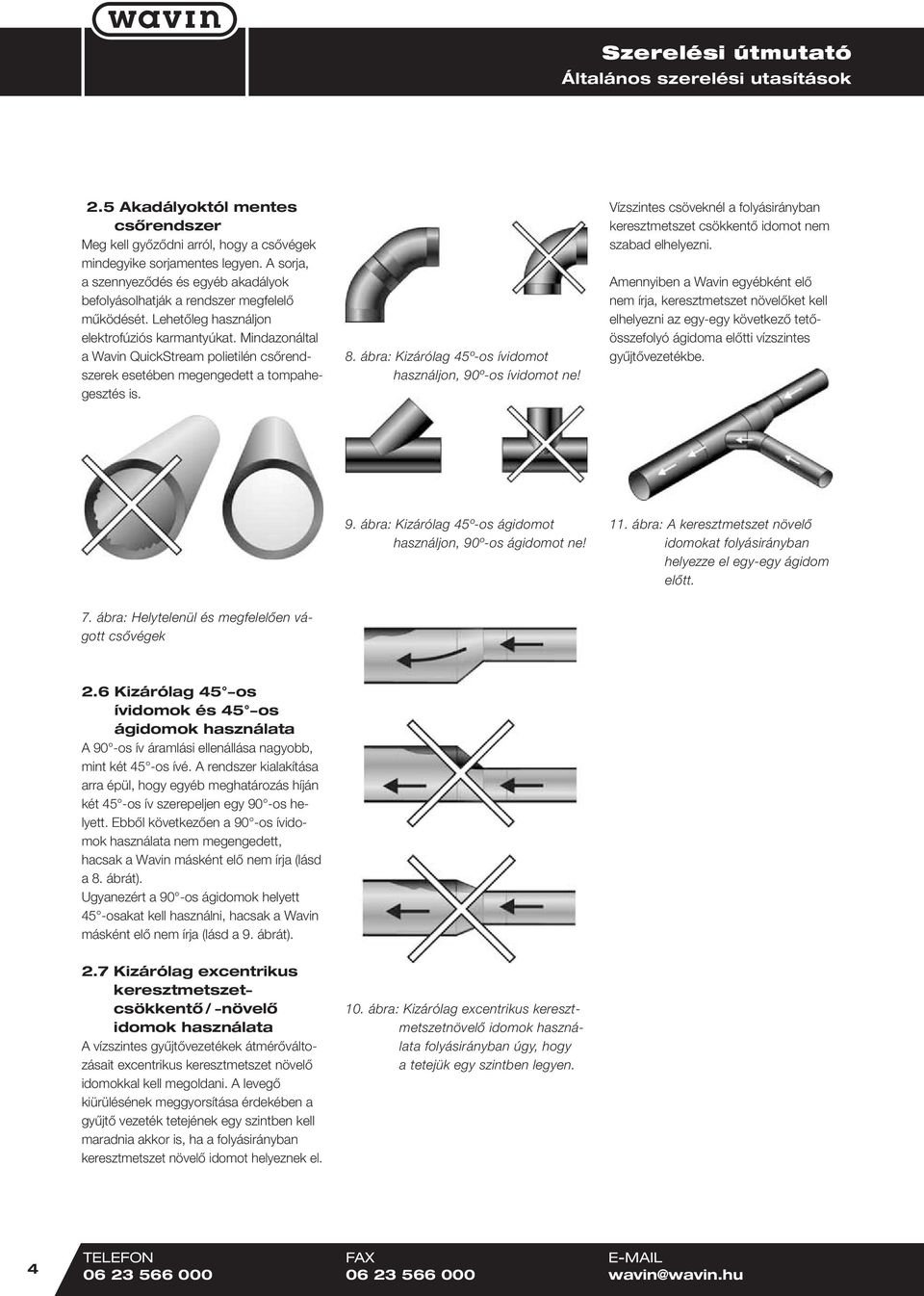

5 Általános szerelési utasítások 2.5 Akadályoktól mentes csőrendszer Meg kell győződni arról, hogy a csővégek mindegyike sorjamentes legyen. A sorja, a szennyeződés és egyéb akadályok befolyásolhatják a rendszer megfelelő működését. Lehetőleg használjon elektrofúziós karmantyúkat. Mindazonáltal a Wavin QuickStream polietilén csőrendszerek esetében megengedett a tompahegesztés is. 8. ábra: Kizárólag 45º-os ívidomot használjon, 90º-os ívidomot ne! Vízszintes csöveknél a folyásirányban keresztmetszet csökkentő idomot nem szabad elhelyezni. Amennyiben a Wavin egyébként elő nem írja, keresztmetszet növelőket kell elhelyezni az egy-egy következő tetőösszefolyó ágidoma előtti vízszintes gyűjtővezetékbe. 9. ábra: Kizárólag 45º-os ágidomot használjon, 90º-os ágidomot ne! 11. ábra: A keresztmetszet növelő idomokat folyásirányban helyezze el egy-egy ágidom előtt. 7. ábra: Helytelenül és megfelelően vágott csővégek 2.6 Kizárólag 45 -os ívidomok és 45 -os ágidomok használata A 90 -os ív áramlási ellenállása nagyobb, mint két 45 -os ívé. A rendszer kialakítása arra épül, hogy egyéb meghatározás híján két 45 -os ív szerepeljen egy 90 -os helyett. Ebből következően a 90 -os ívidomok használata nem megengedett, hacsak a Wavin másként elő nem írja (lásd a 8. ábrát). Ugyanezért a 90 -os ágidomok helyett 45 -osakat kell használni, hacsak a Wavin másként elő nem írja (lásd a 9. ábrát). 2.7 Kizárólag excentrikus keresztmetszetcsökkentő / -növelő idomok használata A vízszintes gyűjtővezetékek átmérőváltozásait excentrikus keresztmetszet növelő idomokkal kell megoldani. A levegő kiürülésének meggyorsítása érdekében a gyűjtő vezeték tetejének egy szintben kell maradnia akkor is, ha a folyásirányban keresztmetszet növelő idomot helyeznek el. 10. ábra: Kizárólag excentrikus kereszt - metszetnövelő idomok használata folyásirányban úgy, hogy a tetejük egy szintben legyen. 4 TELEFON FAX wavin@wavin.hu

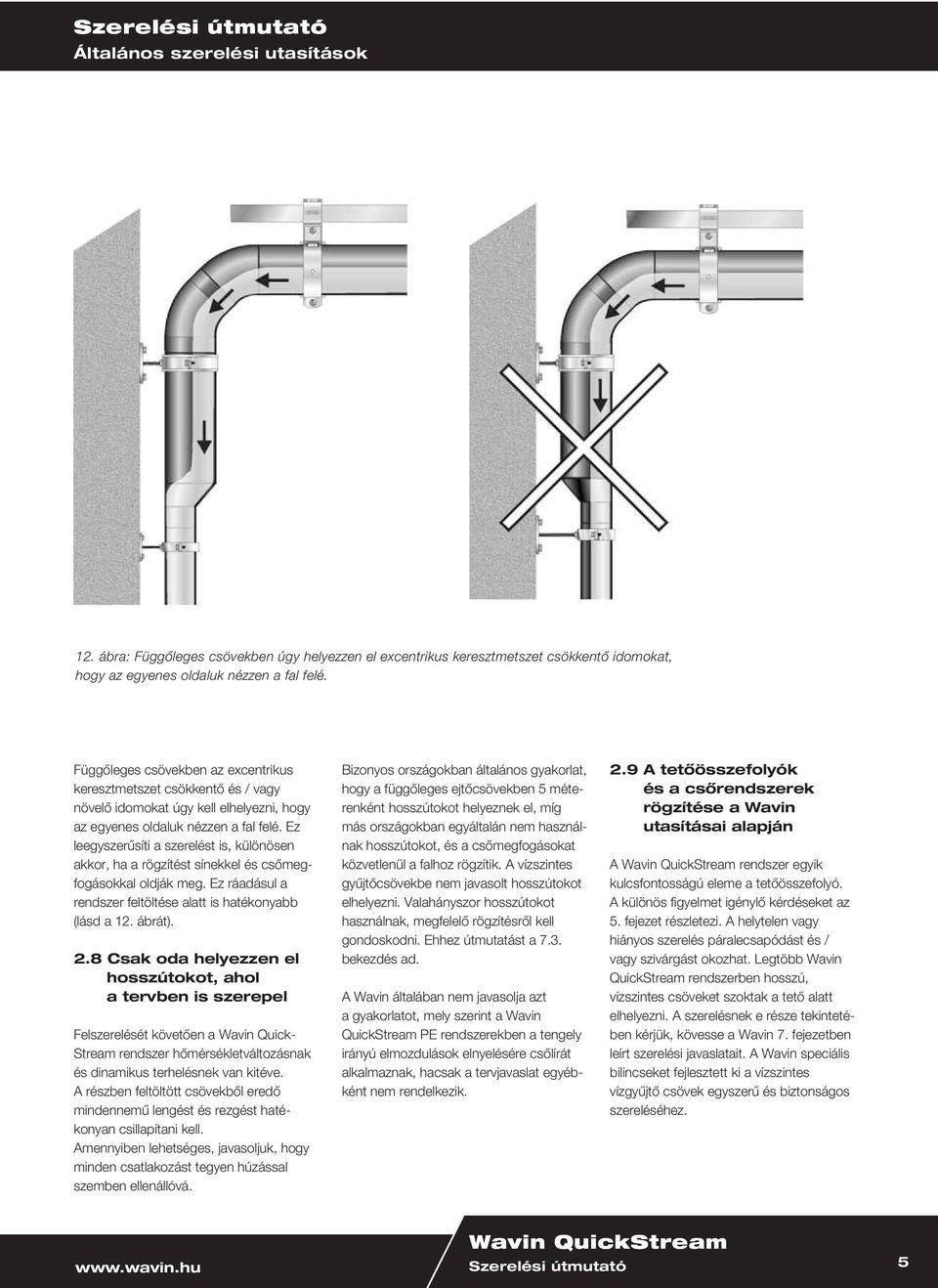

6 Általános szerelési utasítások 12. ábra: Függőleges csövekben úgy helyezzen el excentrikus keresztmetszet csökkentő idomokat, hogy az egyenes oldaluk nézzen a fal felé. Függőleges csövekben az excentrikus keresztmetszet csökkentő és / vagy növelő idomokat úgy kell elhelyezni, hogy az egyenes oldaluk nézzen a fal felé. Ez leegyszerűsíti a szerelést is, különösen akkor, ha a rögzítést sínekkel és csőmegfogásokkal oldják meg. Ez ráadásul a rendszer feltöltése alatt is hatékonyabb (lásd a 12. ábrát). 2.8 Csak oda helyezzen el hosszútokot, ahol a tervben is szerepel Felszerelését követően a Wavin Quick- Stream rendszer hőmérsékletváltozásnak és dinamikus terhelésnek van kitéve. A részben feltöltött csövekből eredő mindennemű lengést és rezgést hatékonyan csillapítani kell. Amennyiben lehetséges, javasoljuk, hogy minden csatlakozást tegyen húzással szemben ellenállóvá. Bizonyos országokban általános gyakorlat, hogy a függőleges ejtőcsövekben 5 méterenként hosszútokot helyeznek el, míg más országokban egyáltalán nem használnak hosszútokot, és a csőmegfogásokat közvetlenül a falhoz rögzítik. A vízszintes gyűjtőcsövekbe nem javasolt hosszútokot elhelyezni. Valahányszor hosszútokot használnak, megfelelő rögzítésről kell gondoskodni. Ehhez útmutatást a 7.3. bekezdés ad. A Wavin általában nem javasolja azt a gyakorlatot, mely szerint a Wavin QuickStream PE rendszerekben a tengely irányú elmozdulások elnyelésére csőlírát alkalmaznak, hacsak a tervjavaslat egyébként nem rendelkezik. 2.9 A tetőösszefolyók és a csőrendszerek rögzítése a Wavin utasításai alapján A Wavin QuickStream rendszer egyik kulcsfontosságú eleme a tetőösszefolyó. A különös figyelmet igénylő kérdéseket az 5. fejezet részletezi. A helytelen vagy hiányos szerelés páralecsapódást és / vagy szivárgást okozhat. Legtöbb Wavin QuickStream rendszerben hosszú, vízszintes csöveket szoktak a tető alatt elhelyezni. A szerelésnek e része tekintetében kérjük, kövesse a Wavin 7. fejezetben leírt szerelési javaslatait. A Wavin speciális bilincseket fejlesztett ki a vízszintes vízgyűjtő csövek egyszerű és biztonságos szereléséhez. Wavin QuickStream 5

7 Általános szerelési utasítások 2.10 Ne kössön gravitációs csőrendszert a Wavin QuickStream rendszerhez A Wavin QuickStream rendszerhez csatlakozó bármilyen nyitott (gravitációs) megoldás által levegő kerülhet a rendszerbe, és ez súlyosan lerontja a vákuumhatást. Ezért az ilyen csatlakozások nem megengedhetők egy tervben. Arra is ügyelni kell, hogy ne legyen lehetőség későbbi bővítésre. Az épületeknek bármilyen bővítéséhez saját esővíz elvezető rendszert kell megvalósítani Csatlakozzon egy megfelelő kapacitású gravitációs rendszerhez Mértékadó csapadékintenzitás esetén a jövőbeli túlfolyás elkerülése érdekében a szerelőnek ellenőriznie kell, hogy az elvezető rendszer, amely vagy nyílt csatorna, vagy egy szellőző csatornarendszer, alkalmas a mértékadó vízmennyiség elvezetésére. Amennyiben a meglévő elvezető rendszer kapacitása korlátozott, értekezni kell a projektvezetővel vagy a helyi hatóságokkal. A maximális elvezetési kapacitásra vonatkozó útmutatást a 9. fejezet tartalmaz Használja az előírt csőanyagokat és csőosztályokat Mivel a Wavin QuickStream vákuumos rendszereket negatív és pozitív nyomás, illetve tengely irányú terhelés egyaránt éri, kizárólag a Wavin által javasolt és ajánlott csővezeték anyagokat, rögzítő anyagokat és kiegészítőket szabad használni. Eltérések esetén kérje ki a Wavin műszaki szakembereinek véleményét. 13. ábra: Kizárólag Wavin által javasolt és ajánlott csővezetékeket használjon. 6 TELEFON FAX wavin@wavin.hu

8 Általános szerelési utasítások 3. Szállítás, tárolás és kezelés 3.1 Csővezetékek Kérjük, fordítson figyelmet az alábbiakra: 1. Kezelés és tárolás közben gondoskodjon a károsodások elkerüléséről. 2. A csöveket a kapott kötegekben tárolja és szállítsa. 3. A különálló csöveket tárolja és szállítsa megfelelő alátámasztás mellett úgy, hogy a szabványos 5 méteres csőhosszt legalább 5 helyen támassza alá. 4. A csőkötegeket ne úgy bontsa szét, hogy minden csövet egyenként kihúz, mivel ezzel megsértheti a csővégeket. Ugyanezért ne húzza végig a csöveket a talajon vagy más felszínen. 5. Mind a tárolásnál, mind az emelésnél kerülje a pontszerű terhelést. 6. Használjon széles emelőhevedereket. 7. Emeléskor kereszttartó használatával előzze meg a túlzott hajlást. 8. Ne tároljon 1 méternél magasabban egymásra rakott csöveket. 9. Gondoskodjon róla, hogy a csöveket ne érhessék vegyileg aktív anyagok vagy magas hőmérséklet. 10. Várhatóan hosszas tárolás esetén a csöveket fedje le, azonban gondoskodjon azok szellőzéséről. 3.2 Idomok és kellékek Tartsa tisztán az idomokat az alábbiak révén: ne csomagolja ki őket a felhasználásig, tárolja őket épületen vagy konténeren belül. A gumigyűrűs idomokat tartsa hűvös, közvetlen napsugárzástól védett helyen. 15. ábra: Az idomokat ne csomagolja ki a felhasználásig. Ha a fenti listát szem előtt tartják, a szerelés könnyebb lesz, és a rendszer minősége optimális. A piszkos, meghajlott, sérült csövekkel folytatott munka időigényes, és hátrányosan hat a minőségre. 14. ábra: A csövek tárolása Wavin QuickStream 7

9 Javasolt szerelési sorrend 4. Javasolt szerelési sorrend 4.1 Általános szerelési javaslatok Amíg nincs szükség a Wavin QuickStream rendszerre a vízelvezetéshez, javasoljuk, hogy zárja le a tetőn a tetőösszefolyókat. Egyébként különböző szennyeződések kerülhetnek a csőrendszerbe. Miután a tetőfedő anyagok felszerelésével végzett, és a tetőt megtisztította az építési törmeléktől, kiveheti a dugókat a tetőöszszefolyókból is. A szennyeződéseket szigorúan tilos a tetőről a tetőösszefolyókba söpörni. Különösen ügyeljen a cementmaradványok eltávolítására. A vízzel keveredő cement tartósan megköthet a csőrendszerben, és ezáltal jelentősen ronthatja az elvezetési kapacitást. Amennyiben felmerül a gyanú, hogy az építési folyamat során a rendszerbe szennyeződés került, javasoljuk, hogy azt tisztítsák ki a munkák befejezése előtt. Ha a szerelés közben el kell vezetni a vizet a tetőről, előtte tisztítsák meg a tetőt minden szennyeződéstől. A már felszerelt vízszintes vízgyűjtő cső ideiglenesen elhelyezett csövekkel meghosszabbítható az épületen kívülre. Az épületen kívülre vezetett csövet úgy kell meghosszabbítani, hogy a tető és a kifolyás közötti magasság megfeleljen a 16. ábrának. 16. ábra: Ideiglenes vízelvezetési megoldás szerelés közben. 4.2 Szerelési sorrend A vízszintes gyűjtővezeték legtöbbször a tető alá kerül. Ilyenkor a következő sorrendet javasoljuk: Vésztúlfolyó rendszerek beépítése a tetőn és épületen belül felgyülemlő víz által okozott esetleges problémák megelőzésére, Wavin QuickStream tetőösszefolyók felszerelése a tetőszerkezetre a terv szerinti helyekre, Kövesse az egyes termékekhez mellékelt szerelési utasításokat, Dugaszolja be az összefolyókat annak érdekében, hogy ne kerülhessen szennyeződés a rendszerbe, illetve ne folyhasson bele víz az építési munkák alatt, Tetőfedő anyag felszerelése, illetve összefolyók rögzítése a tetőfedő anyagban, Tartósínek és bilincsek felszerelése a terv szerint (7. fejezet), Vízszintes gyűjtővezetéket és tetőösszefolyókat összekötő csövek felszerelése, majd a függőleges csőrendszer elhelyezése felülről lefelé haladva a mellékelt tervrajzok szerint, Fixpont bilincsek használata a tervben megjelölt helyeken, Ellenőrizze a rögzítő rendszerben a csúszó és / vagy fix megfogásokat, Szerelje be csatorna csatlakozási pontokat, Ellenőrizze, hogy az elvezetés akadálytalanul, a kellő kapacitás biztosításával végbemehet-e (lásd a táblázatot a 9. fejezetben), Csőrendszer üzembe helyezése nyomáspróbával/feltöltéssel (lásd a 10. fejezetet). Tetőfelület megtisztítása, Wavin QuickStream tetőösszefolyók kidugaszolása, Ideiglenes vésztúlfolyók eltávolítása. A födémekben és / vagy falakban vezetett csőszakaszokat nyomáspróbának kell alávetni bebetonozás előtt. E csőszakaszokat gondosan le kell dugaszolni annak érdekében, hogy ne kerülhessen habarcs a rendszerbe. A nyitott csővégeket PE dugaszok segítségével kell védeni az esetleges sérülésektől. 8 TELEFON FAX wavin@wavin.hu

10 Tetőösszefolyók szerelése 5. Tetőösszefolyók szerelése 17. ábra: A tetőösszefolyó legalább 0,5 m távolságra legyen az eresztől (0-3 fokos lejtés). 5.1 Általános szerelési javaslatok tetőösszefolyókhoz A vákuumos esővíz elvezető rendszerek egyik fő összetevője a tetőösszefolyó. A tetőösszefolyókat pontosan a Wavin által mellékelt Tetőösszefolyó elrendezés szerint kell elhelyezni. A tetőösszefolyókat a tető legalacsonyabb pontjaira kell tenni, azonban legalább 0,5 méterre az atika faltól. Amennyiben az atika falnál a tetőszint alacsonyabb, mint a tetőösszefolyóknál, a tetőösszefolyók és az atika fal közötti tetőfelületet meg kell emelni úgy, hogy az összefolyók felé a lejtés 0 3 fokos legyen. A tetőnek minden mélypontján el kell helyezni egy összefolyót. A Wavin QuickStream tetőösszefolyók torlótárcsával vannak ellátva annak érdekében, nehogy levegő szívódhasson a csőrendszerbe. A terelők vagy lombfogó elemek eltávolítása nagy mértékben csökkenti az elvezetési kapacitást. Amennyiben szigetelésre van szükség, használható a tetőn egyébként alkalmazott szigetelés, másrészt viszont speciális szigetelő alapelemek is megrendelhetők a Wavintól. Speciális időjárási körülmények között szükség lehet további jégmentesítő fűtés felszerelésére a tetőösszefolyókhoz (lásd az 5. és 6. bekezdést). Az elmozdulások és rezgések átadását a tetőösszefolyók bekötőcsöveinek minden esetben hatékony rögzítéssel kell megakadályozni. Ehhez útmutatást a 7. fejezet ad. Valahányszor tetőösszefolyókat rendel, azokhoz mellékelünk egy részletes szerelési utasítást, amely az adott típusra és méretre vonatkozik. Az alábbiakban a legfontosabb általános jellegű lépéseket írjuk le. Ellenőrizze a szigetelő gallér helyzetét a tetőösszefolyó csatlakozóján található csavarmenet végén. Csavarja a tetőösszefolyó csatlakozóját a menetes kivezetésbe. A vízzáró csatlakozáshoz elegendő, ha kézzel erősen megszorítja. Amennyiben jégmentesítő fűtésre van szükség, a tetőösszefolyó csatlakozójának becsavarása előtt helyezze el a fűtőelemet. A Wavin QSPE 75 tetőösszefolyó 75 mm-es kivezetéssel rendelkezik, így további tetőösszefolyó csatlakozókra nincs szükség. Vágjon ki egy darabot a szigetelésből azon a helyen, ahová a tetőösszefolyót el kívánja helyezni (megjegyzés: a szigetelő alapelem mérete változó lehet). Használja a szigetelő alapelemet sablonként. Helyezze a szigetelő alapelemet a tetőszigetelésben kivágott helyre. A szigetelő alapelem feküdhet kb. 10 mm-rel a környező szigetelés alatt, azonban semmi esetre sem lehet magasabban. Szükség esetén a szigetelő alapelem alá szigetelőanyag fektetésével lehet elérni a kívánt magasságot. Szerelje szét a felső részt (szorítógyűrű / lombfogó), majd a szétszerelt alkat - részeket gondosan őrizze meg a későbbi összeszereléshez. Helyezze el a tetőösszefolyót. Szorítógyűrűs tetőösszefolyó Szükség esetén a tetőösszefolyó 4 csavar vagy szög segítségével rögzíthető a tetőszerkezetbe. A tetőlemez melletti szigetelés úgy valósul meg, hogy az elemet a szorítógyűrű és a gallér közé fogja. Gondosan ellenőrizze a tömítőgyűrűk helyzetét (ha van ilyen), illetve azt, hogy a tömítési felület szennyeződésmentes-e. Amennyiben a tetőösszefolyó helyénél két vízszigetelő sáv találkozik, az összefolyóba először egy 0,6 1 méteres négyzet alakú tetőszigetőlő darabot kell befogni. Az összefolyó helyén ezután vágjon ki egy darabot a szigetelésből, amelynek mérete kisebb a tetőösszefolyón megfogatott négyzetnél. Végül hegessze az összefolyón megfogott tetőszigetelő darabot a tetőn található szigeteléshez. Bitumenlemez-galléros tetőösszefolyó Helyezze a tetőösszefolyót a bitumenes alsó rétegre, ha van ilyen. A tetőösszefolyó szükség esetén 4 csavar vagy szög segítségével is a tetőhöz rögzíthető. Alkalmas oldószerrel zsírtalanítsa a rozsdamentes acél alkatrészeket. A bitumenes felső réteget melegítéssel fogassa a tetőösszefolyó rozsdamentes acél lemezéhez. Ügyeljen arra, hogy a megfelelő hevítéssel kellő tapadást hozzon létre a felső és az alsó réteg között a tetőösszefolyó lemezén található furatokon keresztül. Wavin QuickStream 9

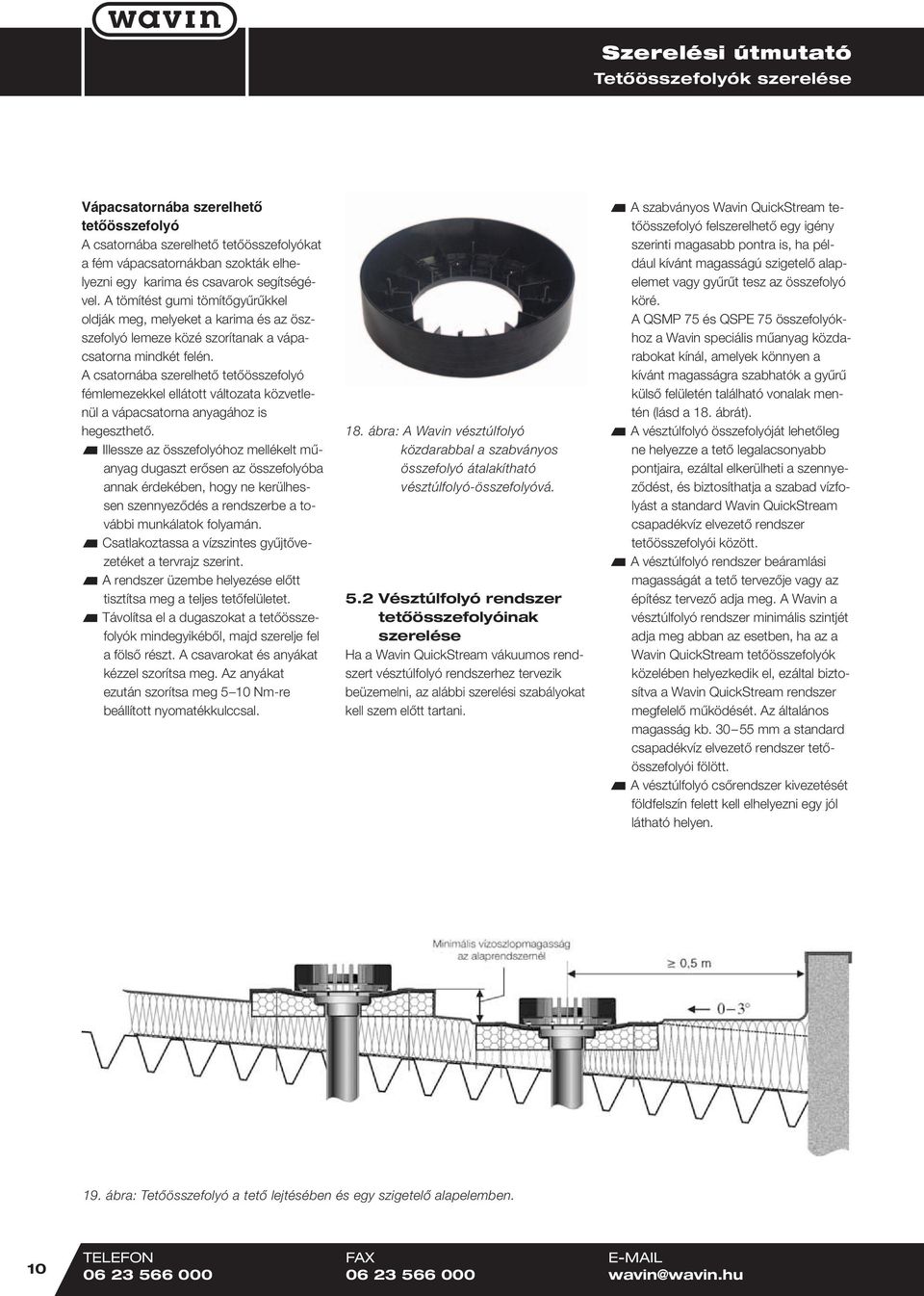

11 Tetőösszefolyók szerelése Vápacsatornába szerelhető tetőösszefolyó A csatornába szerelhető tetőösszefolyókat a fém vápacsatornákban szokták elhelyezni egy karima és csavarok segítségével. A tömítést gumi tömítőgyűrűkkel oldják meg, melyeket a karima és az öszszefolyó lemeze közé szorítanak a vápacsatorna mindkét felén. A csatornába szerelhető tetőösszefolyó fémlemezekkel ellátott változata közvetlenül a vápacsatorna anyagához is hegeszthető. Illessze az összefolyóhoz mellékelt műanyag dugaszt erősen az összefolyóba annak érdekében, hogy ne kerülhessen szennyeződés a rendszerbe a további munkálatok folyamán. Csatlakoztassa a vízszintes gyűjtővezetéket a tervrajz szerint. A rendszer üzembe helyezése előtt tisztítsa meg a teljes tetőfelületet. Távolítsa el a dugaszokat a tetőösszefolyók mindegyikéből, majd szerelje fel a fölső részt. A csavarokat és anyákat kézzel szorítsa meg. Az anyákat ezután szorítsa meg 5 10 Nm-re beállított nyomatékkulccsal. 18. ábra: A Wavin vésztúlfolyó közdarabbal a szabványos összefolyó átalakítható vésztúlfolyó-összefolyóvá. 5.2 Vésztúlfolyó rendszer tetőösszefolyóinak szerelése Ha a Wavin QuickStream vákuumos rendszert vésztúlfolyó rendszerhez tervezik beüzemelni, az alábbi szerelési szabályokat kell szem előtt tartani. A szabványos Wavin QuickStream tetőösszefolyó felszerelhető egy igény szerinti magasabb pontra is, ha például kívánt magasságú szigetelő alapelemet vagy gyűrűt tesz az összefolyó köré. A QSMP 75 és QSPE 75 összefolyókhoz a Wavin speciális műanyag közdarabokat kínál, amelyek könnyen a kívánt magasságra szabhatók a gyűrű külső felületén található vonalak mentén (lásd a 18. ábrát). A vésztúlfolyó összefolyóját lehetőleg ne helyezze a tető legalacsonyabb pontjaira, ezáltal elkerülheti a szennyeződést, és biztosíthatja a szabad vízfolyást a standard Wavin QuickStream csapadékvíz elvezető rendszer tetőösszefolyói között. A vésztúlfolyó rendszer beáramlási magasságát a tető tervezője vagy az építész tervező adja meg. A Wavin a vésztúlfolyó rendszer minimális szintjét adja meg abban az esetben, ha az a Wavin QuickStream tetőösszefolyók közelében helyezkedik el, ezáltal biztosítva a Wavin QuickStream rendszer megfelelő működését. Az általános magasság kb mm a standard csapadékvíz elvezető rendszer tetőösszefolyói fölött. A vésztúlfolyó csőrendszer kivezetését földfelszín felett kell elhelyezni egy jól látható helyen. 19. ábra: Tetőösszefolyó a tető lejtésében és egy szigetelő alapelemben. 10 TELEFON FAX wavin@wavin.hu

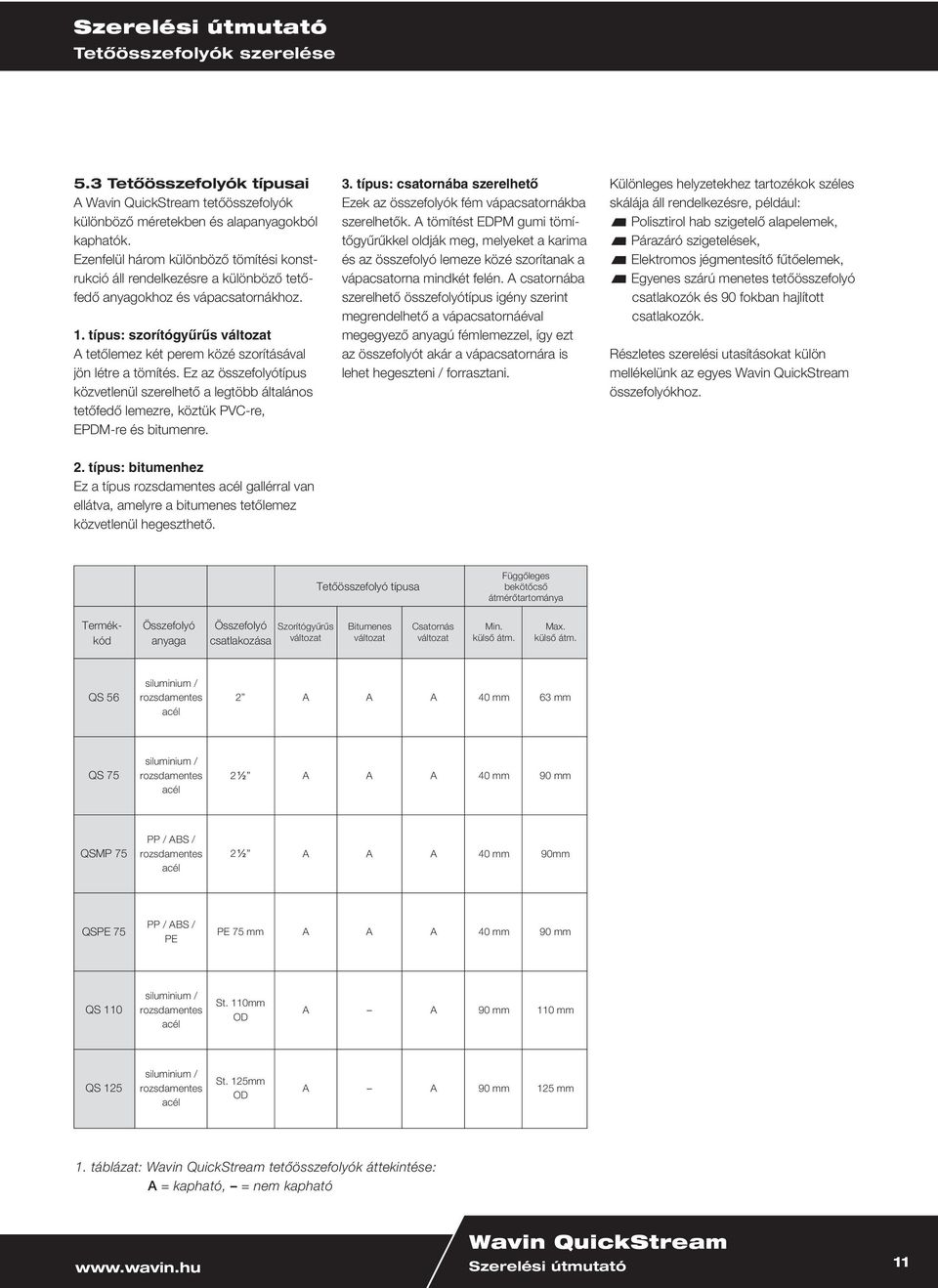

12 Tetőösszefolyók szerelése 5.3 Tetőösszefolyók típusai A Wavin QuickStream tetőösszefolyók különböző méretekben és alapanyagokból kaphatók. Ezenfelül három különböző tömítési konstrukció áll rendelkezésre a különböző tetőfedő anyagokhoz és vápacsatornákhoz. 1. típus: szorítógyűrűs változat A tetőlemez két perem közé szorításával jön létre a tömítés. Ez az összefolyótípus közvetlenül szerelhető a legtöbb általános tetőfedő lemezre, köztük PVC-re, EPDM-re és bitumenre. 3. típus: csatornába szerelhető Ezek az összefolyók fém vápacsatornákba szerelhetők. A tömítést EDPM gumi tömítőgyűrűkkel oldják meg, melyeket a karima és az összefolyó lemeze közé szorítanak a vápacsatorna mindkét felén. A csatornába szerelhető összefolyótípus igény szerint megrendelhető a vápacsatornáéval megegyező anyagú fémlemezzel, így ezt az összefolyót akár a vápacsatornára is lehet hegeszteni / forrasztani. Különleges helyzetekhez tartozékok széles skálája áll rendelkezésre, például: Polisztirol hab szigetelő alapelemek, Párazáró szigetelések, Elektromos jégmentesítő fűtőelemek, Egyenes szárú menetes tetőösszefolyó csatlakozók és 90 fokban hajlított csatlakozók. Részletes szerelési utasításokat külön mellékelünk az egyes Wavin QuickStream összefolyókhoz. 2. típus: bitumenhez Ez a típus rozsdamentes acél gallérral van ellátva, amelyre a bitumenes tetőlemez közvetlenül hegeszthető. Tetőösszefolyó típusa Függőleges bekötőcső átmérőtartománya Termék- Összefolyó Összefolyó kód anyaga csatlakozása Szorítógyűrűs változat Bitumenes változat Csatornás változat Min. külső átm. Max. külső átm. QS 56 siluminium / rozsdamentes acél 2 A A A 40 mm 63 mm QS 75 siluminium / rozsdamentes acél 2½ A A A 40 mm 90 mm QSMP 75 PP / ABS / rozsdamentes acél 2½ A A A 40 mm 90mm QSPE 75 PP / ABS / PE PE 75 mm A A A 40 mm 90 mm QS 110 siluminium / rozsdamentes acél St. 110mm OD A A 90 mm 110 mm QS 125 siluminium / rozsdamentes acél St. 125mm OD A A 90 mm 125 mm 1. táblázat: Wavin QuickStream tetőösszefolyók áttekintése: A = kapható, = nem kapható Wavin QuickStream 11

13 Tetőösszefolyók szerelése Wavin QSPE 75 műanyag tetőösszefolyó szorítógyűrűs változat A QSPE 75 univerzális Wavin QuickStream műanyag tetőösszefolyó egy PE alapanyagú alsó résszel rendelkezik, amely lehetővé teszi, hogy közvetlenül a PE csővezeték rendszerre forrassza egy elektrokarmantyú segítségével. Ez az összefolyó bajonettzáras tisztító fedéllel rendelkezik, amely a csőrendszer gyors és egyszerű vizsgálatát teszi lehetővé. A integrált szorítógyűrű révén változatos tetőlemez típusok rögzíthetők az összefolyóhoz. Az összefolyót mindig szigetelő alapelemmel együtt szállítjuk. Pára- vagy nedvességzárást igénylő tetők esetében párazáró szigetelést tartalmazó változat is kapható. A QSPE 75 univerzális Wavin QuickStream műanyag tetőösszefolyó az alábbi elemekből tevődik össze: 1. Tisztító fedél 2. Felső rész 3. Szorítógyűrű és lombfogó 4. Gumitömítés 5. Gallér és kivezetés (PE) 20 ábra: Wavin QSPE 75 szorítógyűrűs változat (*): Abban az esetben, amikor az elektrofitting nem a tetőszerkezetbe kerül 21 ábra: Szerelési példa Wavin QSPE 75 szorítógyűrűs változat 12 TELEFON FAX wavin@wavin.hu

14 Tetőösszefolyók szerelése Wavin QSPE 75 műanyag tetőösszefolyó vápacsatornába szerelhető / bitumen lemezes változat A bitumenes tetőkre vagy fém vápacsatornákba hegesztéssel való rögzítéshez ajánlott Wavin QuickStream QSPE75 tetőösszefolyó egy speciális fém lemezzel van felszerelve. Ez a lemez az alsó rész és a szorítógyűrű közé van befogva. A tetőösszefolyó az alábbi elemekből áll: 1. Tisztító fedél 2. Felső rész 3. Szorítógyűrű és lombfogó 4. Fém alaplemez 5. Gumitömítés 6. Gallér és csatlakozó cső (PE) Ha az összefolyót fém vápacsatornába szerelik, a fémlemeznek ezzel megegyező anyagból kell készülnie annak érdekében, hogy az összefolyót a vápacsatornához lehessen hegeszteni / forrasztani, és ne léphessen fel elektrolitikus vagy bimetall korrózió. 22 ábra: Wavin QSPE 75 fémlemezzel 23 ábra: szerelési példa Wavin QSPE 75 vápacsatornában. Wavin QuickStream 13

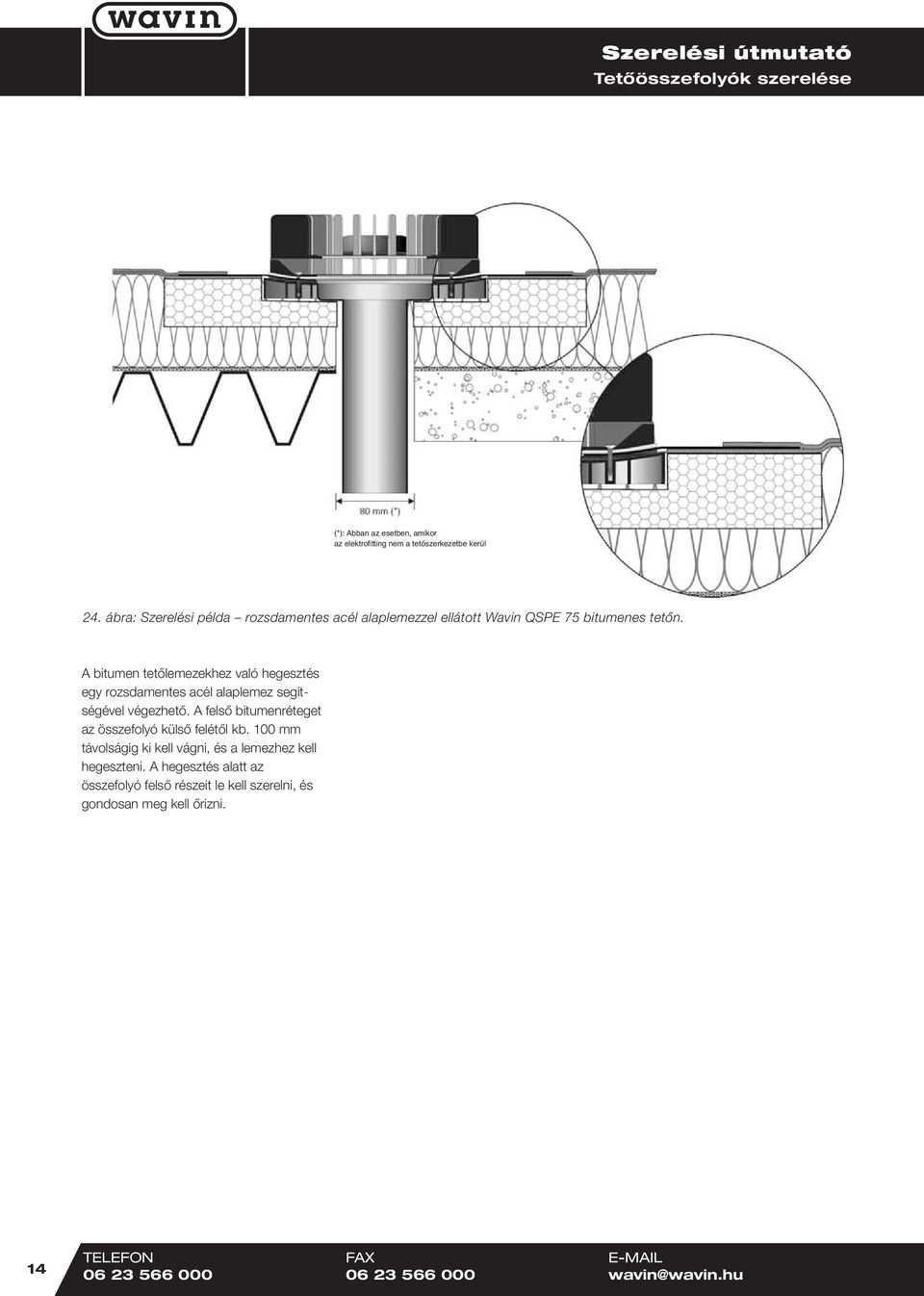

15 Tetőösszefolyók szerelése (*): Abban az esetben, amikor az elektrofitting nem a tetőszerkezetbe kerül 24. ábra: Szerelési példa rozsdamentes acél alaplemezzel ellátott Wavin QSPE 75 bitumenes tetőn. A bitumen tetőlemezekhez való hegesztés egy rozsdamentes acél alaplemez segítségével végezhető. A felső bitumenréteget az összefolyó külső felétől kb. 100 mm távolságig ki kell vágni, és a lemezhez kell hegeszteni. A hegesztés alatt az összefolyó felső részeit le kell szerelni, és gondosan meg kell őrizni. 14 TELEFON FAX wavin@wavin.hu

16 Tetőösszefolyók szerelése Wavin QS 75 fém tetőösszefolyó szorítógyűrűs változat A Wavin QuickStream QS 56 szorítógyűrűs tetőösszefolyó változat az alábbi elemekből tevődik össze: 1. Lombfogó / torlótárcsa (epoxibevonatú silinium) 2. Szorítógyűrű (rozsdamentes acél) 3. Gallér/alátétperem (rozsdamentes acél) 4. Tetőösszefolyó csatlakozó tömítőgyűrűvel (külön csomagolva). 25 ábra: Wavin QS 75 szorítógyűrűs változat 26. ábra: Szerelési példa Wavin QS 75 szorítógyűrűs változat PVC, EDPM vagy bitumen tetőlemezekhez Wavin QuickStream 15

17 Tetőösszefolyók szerelése Wavin QS 75 fém tetőösszefolyó bitumenlemez-galléros változat A Wavin QuickStream QS 75 bitumenlemez-galléros tetőösszefolyó az alábbi elemekből tevődik össze: 1. Lombfogó / torlótárcsa (epoxibevonatú silinium) 2. Gallér/alátétperem (rozsdamentes acél) 3. Tetőösszefolyó csatlakozó tömítőgyűrűvel (külön csomagolva). 27. ábra: Wavin QS 75 bitumenlemez-galléros változat 28. ábra: Szerelési példa Wavin QS 75 bitumenlemez-galléros változat 16 TELEFON FAX wavin@wavin.hu

18 Tetőösszefolyók szerelése Wavin QS 75 fém tetőösszefolyó csatornába szerelhető változat A Wavin QuickStream QS 75 vápacsatornába szerelhető tetőösszefolyó az alábbi elemekből tevődik össze: 1. Lombfogó / torlótárcsa (epoxibevonatú silinium) 2. Gallér/alátétperem (rozsdamentes acél) 3. EDPM tömítőgyűrűk és alumínium karima 4. Tetőösszefolyó csatlakozó tömítőgyűrűvel (külön csomagolva). 29. ábra: Wavin QS 75 csatornába szerelhető változat 8 furat Ø ábra: Szerelési példa Wavin QS 75 csatornába szerelhető változat karimával és EDPM tömítőgyűrűkkel. Az összefolyó alatt lehetőleg mélyítse be a vápacsatornát 3-4 mm-rel. Wavin QuickStream 17

19 Tetőösszefolyók szerelése Wavin QSMP 75 fém-műanyag tetőösszefolyó szorítógyűrűs / bitumenlemezes változat A Wavin QuickStream QSMP 75 szorítógyűrűs / bitumenlemez-galléros tetőösszefolyó változat felhasználható PVC, EDPM vagy bitumen tetőlemezek megfogására, vagy bitumen tetőlemezek közvetlenül a rozsdamentes acél alsó részhez való hegesztésére. A tetőösszefolyó az alábbi elemekből áll: 1. Tisztító fedél 2. Felső rész 3. Szorítógyűrű és lombfogó 4. Gumitömítés 5. Gallér 6. Tetőösszefolyó csatlakozó tömítőgyűrűvel (külön csomagolva). 31. ábra: Wavin QSMP 75 szorítógyűrűs / bitumenlemez-galléros változat 32. ábra: Szerelési példa Wavin QSMP 75 szorítógyűrűs változat PVC, EDPM vagy bitumen tetőlemezekhez 18 TELEFON FAX wavin@wavin.hu

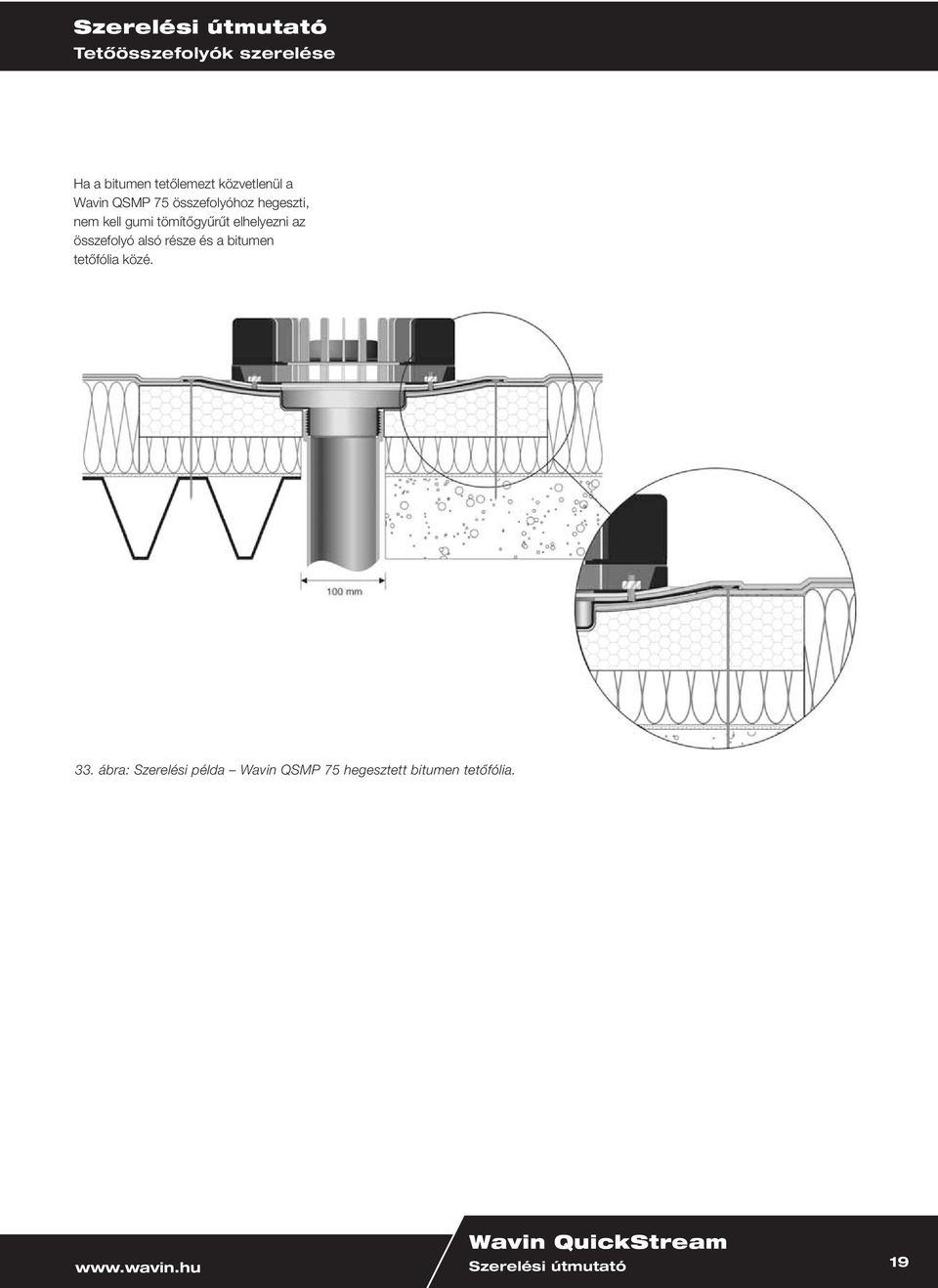

20 Tetőösszefolyók szerelése Ha a bitumen tetőlemezt közvetlenül a Wavin QSMP 75 összefolyóhoz hegeszti, nem kell gumi tömítőgyűrűt elhelyezni az összefolyó alsó része és a bitumen tetőfólia közé. 33. ábra: Szerelési példa Wavin QSMP 75 hegesztett bitumen tetőfólia. Wavin QuickStream 19

21 Tetőösszefolyók szerelése Wavin QSMP 75 fém-műanyag tetőösszefolyó vápacsatornába szerelhető változat A Wavin QuickStream QSMP 75 vápacsatornába szerelhető tetőösszefolyó változata karimával és két EDPM gumi tömítőgyűrűvel van ellátva. Az alábbi elemekből tevődik össze: 1. Tisztító fedél 2. Felső rész 3. Szorítógyűrű és lombfogó 4. Gallér (PE) 5. EDPM tömítőgyűrűk és rozsdamentes acél karima 6. Tetőösszefolyó csatlakozó tömítőgyűrűvel (külön csomagolva). 34. ábra: Wavin QSMP 75 vápacsatornába szerelhető változat 8 furat Ø ábra: Szerelési példa Wavin QSMP 75 vápacsatornába szerelhető változat karimával és EDPM tömítőgyűrűkkel. Az összefolyó alatt lehetőleg mélyítse be a vápacsatornát 3-4 mm-rel. 20 TELEFON FAX wavin@wavin.hu

22 Tetőösszefolyók szerelése 5.4 Párazáró szigetelések A Wavin igény szerint párazáró elemet is szállít, amelyek az átvezetést biztosítják a bekötőcső és a tetőszerkezet nedvességzáráshoz használt párazáró fóliája között. A gumigyűrű a vízzárást biztosítja a bekötőcsőnél, miközben a fólia a karima elemei közé van befogva. 38. ábra: Akna és fedő zöldtetőre ábra: Akna és fedő zöldtetőre. 5.5 Wavin QuickStream összefolyók zöldtetőkön és parkolóházakon A Wavin speciális, perforált és geotextíliával borított DN 315 magasító elemeket fejlesztett ki, amelyek a standard (Quick- Stream) tetőösszefolyók köré helyezhetők. A magasító elemek könnyen leszabhatók a kívánt magasságra, amelynek minimuma 200 mm. A fedlapot a környező felületnél alacsonyabbra kell helyezni. Az adott terhelési feltételek függvényében változatos rácsozatú fedlapok kaphatók. A magasító elem maximális terhelése legfeljebb N. Elhelyezés előtt a szerelőnek ellenőriznie kell, hogy a tetőszerkezet és a tetőfólia elbírják-e a rájuk átadódó terhelést. Parkolóházak esetére hasonló konstrukció kapható. Kérjük, további részletekért keresse fel a Wavint. 5.6 Elektromos jégmentesítő fűtőelemek A Wavin QuickStream tetőössze - folyókhoz automatikus elektromos fűtőelem kapható. A fűtőelem megakadályozza az összefolyó eltömődését jégeső, befagyó hóolvadék esetén. Egy beépített hőmérő automatikusan bekapcsolja a fűtőlemet, amint a környező hőmérséklet + 4 C alá esik. A fűtőelem (lásd a 39. ábrát) az alap elem alsó felülete és a hőszigetelő blokk között helyezkedik el. Lásd még a 9.3 pontot: Hőszigetelés. A fűtőelemek mindegyike 3 Wattot fogyaszt készenléti állapotba, és 18 Wattot fűtés közben. Az feszültségigény egyfázisú 230 V AC. 39. ábra: Fűtőelem. Wavin QuickStream 21

23 Termékkínálat 6. Termékkínálat Lefolyócsövek Méretek Cikkszám s L A de di mm mm cm ,0 BIC504 3, , ,0 BIC505 3, , ,0 BIC5056 3, , ,0 BIC506 3, , ,0 BIC507 3, , ,0 BIC509 3, , ,4 BIC511 4, , ,2 BIC512 4, , ,6 BIC516 6, , ,6 BIC520 6, , ,4 BIC525 7, , ,4 BIC531 9, ,3 Elektro-karmantyú Wavisolo Méret Cikkszám H de da mm BIE BIE BIE BIE BIE BIE BIE BIE BIE BIE BIE BIE Csak a Wavin URS 315 készülékkel hegesztendô Excentrikus szûkítô idom rövid Méret Cikkszám h1 h2 H de mm mm mm 50/40 BISE /40 BISE /50 BISE /40 BISE /50 BISE /56 BISE /40 BISE /50 BISE /56 BISE /63 BISE /50 BISE /56 BISE /63 BISE /75 BISE /50 BISE /50 BISE /63 BISE /75 BISE /90 BISE /75 BISE /90 BISE /110 BISE /110 BISE /125 BISE TELEFON FAX wavin@wavin.hu

24 Termékkínálat Excentrikus szûkítô idom hosszú Méret Cikkszám h1 h2 H de mm mm mm 125/110 BISE /110 BISE /125 BISE /110 BISE /125 BISE /160 BISE /200 BISE /250 BISE Csôvéglezáró fedél hegeszthetô Méret Cikkszám H de mm 40 BIL BIL BIL BIL BIL BIL BIL BIL os ívidom Méret Cikkszám x Rm de mm mm 40 BIF BIF BIF BIF BIF BIF BIF BIF BIF BIF BIF BIF ,5 -os ívidom Méret Cikkszám x Rm de mm mm 40 BIK BIK BIK BIK BIK BIK BIK BIK BIK BIK BIK Wavin QuickStream 23

25 Termékkínálat 45 -os elágazó idom Méret Cikkszám x1 x2=x3 H de mm mm mm 40/40 BIG /40 BIG /50 BIG /50 BIG /56 BIG /40 BIG /50 BIG /56 BIG /63 BIG /50 BIG /56 BIG /63 BIG /75 BIG /50 BIG /63 BIG /75 BIG /90 BIG /50 BIG /56 BIG /63 BIG /75 BIG /90 BIG /110 BIG /63 BIG /75 BIG /110 BIG /125 BIG /110 BIG /125 BIG /160 BIG /110 BIG /125 BIG /160 BIG /200 BIG /110 BIG /125 BIG /160 BIG /200 BIG /250 BIG /110 BIG /125 BIG /160 BIG /200 BIG /250 BIG /315 BIG TELEFON FAX wavin@wavin.hu

26 Termékkínálat 88,5 -os elágazó idom Méret Cikkszám x1 x2=x3 H de mm mm mm 40/40 BID /40 BID /50 BID /56 BID /50 BID /63 BID /50 BID /56 BID /63 BID /75 BID /90 BID /50 BID /56 BID /75 BID /90 BID /110 BID /110 BID /125 BID /110 BID /125 BID /160 BID /110 BID /125 BID /160 BID /200 BID /110 BID /125 BID /160 BID /200 BID /250 BID /110 BID /125 BID /160 BID /200 BID /250 BID /315 BID os tisztítóidom Méret Cikkszám x1 x3 H BIT BIT BIT BIT BIT BIT BIT BIT Wavin QuickStream 25

27 Termékkínálat Rövidtok Méret Cikkszám t H de di mm mm BIZ BIZ BIZ BIZ BIZ BIZ BIZ BIZ BIZ Hosszútok Méret Cikkszám t H de di mm mm BIHT BIHT BIHT BIHT BIHT BIHT BIHT BIHT BIHT BIHT BIHT BIHT Záró idom Méret Cikkszám H de da mm 40* 64 BIZK * 74 BIZK * 85 BIZK * 87 BIZK * 103 BIZK * 123 BIZK * 145 BIZK11 50 * tompahegesztéshez Csavarzat Méret Cikkszám H de da mm 50* * * * * * * tompahegesztéshez 90 -os ívidom mosdó szifonokhoz Méret Cikkszám x1 t A de di mm mm mm BISZK BISZK TELEFON FAX wavin@wavin.hu

28 Termékkínálat Szifoncsatlakozó gumitömítés Méret Cikkszám t de di mm BIX BIX Fixpont idom Méret Cikkszám t L de mm mm 40 SFIX SFIX SFIX SFIX SFIX SFIX SFIX SFIX SFIX SFIX SFIX Hegeszthetô toldat O-gyûrû tömítéssel Méret Cikkszám h H D de mm mm mm 110 BIOH BIOH BIOH BIOH BIOH BIOH Csatlakozó idom fémcsövekhez* Méret Cikkszám t H Csatlakozó de di mm mm méret tart * szállítás megegyezés szerint 90 -os fali WC ív* Méret Cikkszám di x1 t H de/da mm mm mm mm 90/ / / *szállítás megegyezés szerint 90 -os kettôs fali WC ív Méret Cikkszám x1 t H de mm mm mm 110/91 BIDY /111 BIDY Wavin QuickStream 27

29 Termékkínálat Megnevezés CLUF2000 összefolyó Cikkszám CLUF2000 Megnevezés CLUF2000 PZ összefolyó párazáró karimával Cikkszám CLUF2000PZ Megnevezés CLUF2000 SZ fém szigetelő gallér Cikkszám CLUF2000SZ Megnevezés CLUF2000 M járható magasító elem 12 t Cikkszám CLUF2000M Megnevezés CLUF2000 könnyű alumínium fedlap 300 kg Cikkszám CAOMAL TELEFON FAX wavin@wavin.hu

30 Termékkínálat Megnevezés CLUF3000 kiegészítő fűtés 220V 8W Cikkszám CLUF3000 Megnevezés CLUF2000 L lombfogó CLUF2000-hez Cikkszám CLUF2000L Megnevezés CLUF2000 V vésztúlfolyó kiegészítő elem Cikkszám CLUF2000V Megnevezés CLUF2000 B összefolyó bitumenes szigeteléshez Cikkszám CLUF2000B Sínre szerelhető bilincsek Megnevezés Méret Cikkszám Egyszerű csőmegfogás 40 mm 40 BIQC040 Egyszerű csőmegfogás 50 mm 50 BIQC050 Egyszerű csőmegfogás 56 mm 56 BIQC056 Egyszerű csőmegfogás 63 mm 63 BIQC063 Egyszerű csőmegfogás 75 mm 75 BIQC075 Egyszerű csőmegfogás 90 mm 90 BIQC090 Egyszerű csőmegfogás 110 mm 110 BIQC110 Egyszerű csőmegfogás 125 mm 125 BIQC125 Egyszerű csőmegfogás 160 mm 160 BIQC160 Egyszerű csőmegfogás 200 mm 200 BIQC200 Egyszerű csőmegfogás 250 mm 250 BIQC250 Egyszerű csőmegfogás 315 mm 315 BIQC315 Wavin QuickStream 29

31 Termékkínálat Sínre szerelhető bilincsek Megnevezés Méret Cikkszám Fix csőmegfogás 40 mm 40 BIQF040 Fix csőmegfogás 50 mm 50 BIQF050 Fix csőmegfogás 56 mm 56 BIQF056 Fix csőmegfogás 63 mm 63 BIQF063 Fix csőmegfogás 75 mm 75 BIQF075 Fix csőmegfogás 90 mm 90 BIQF090 Fix csőmegfogás 110 mm 110 BIQF110 Fix csőmegfogás 125 mm 125 BIQF125 Fix csőmegfogás 160 mm 160 BIQF160 Fix csőmegfogás 200 mm 200 BIQF200 Fix csőmegfogás 250 mm 250 BIQF250 Fix csőmegfogás 315 mm 315 BIQF315 Fix bilincs betét Megnevezés Méret Cikkszám Fix bilincs betét 40 mm 40 BIQB040 Fix bilincs betét 50 mm 50 BIQB050 Fix bilincs betét 56 mm 56 BIQB056 Fix bilincs betét 63 mm 63 BIQB063 Fix bilincs betét 75 mm 75 BIQB075 Fix bilincs betét 90 mm 90 BIQB090 Fix bilincs betét 110 mm 110 BIQB110 Fix bilincs betét 125 mm 125 BIQB125 Fix bilincs betét 160 mm 160 BIQB160 Fix bilincs betét 200 mm 200 BIQB200 Fix bilincs betét 250 mm 250 BIQB250 Fix bilincs betét 315 mm 315 BIQB315 Dűbeles bilincsek Megnevezés Méret Cikkszám Egyszerű csőmegfogás 40 mm 40 BIMEB040 Egyszerű csőmegfogás 50 mm 50 BIMEB050 Egyszerű csőmegfogás 56 mm 56 BIMEB056 Egyszerű csőmegfogás 63 mm 63 BIMEB063 Egyszerű csőmegfogás 75 mm 75 BIMEB075 Egyszerű csőmegfogás 90 mm 90 BIMEB090 Egyszerű csőmegfogás 110 mm 110 BIMEB110 Egyszerű csőmegfogás 125 mm 125 BIMEB125 Egyszerű csőmegfogás 160 mm 160 BIMEB160 Egyszerű csőmegfogás 200 mm 200 BIMEB200 Egyszerű csőmegfogás 250 mm 250 BIMEB250 Egyszerű csőmegfogás 315 mm 315 BIMEB315 Dűbeles bilincsek Megnevezés Méret Cikkszám Fix csőmegfogás 40 mm 40 BIMFB040 Fix csőmegfogás 50 mm 50 BIMFB050 Fix csőmegfogás 56 mm 56 BIMFB056 Fix csőmegfogás 63 mm 63 BIMFB063 Fix csőmegfogás 75 mm 75 BIMFB075 Fix csőmegfogás 90 mm 90 BIMFB090 Fix csőmegfogás 110 mm 110 BIMFB110 Fix csőmegfogás 125 mm 125 BIMFB125 Fix csőmegfogás 160 mm 160 BIMFB160 Fix csőmegfogás 200 mm 200 BIMFB200 Fix csőmegfogás 250 mm 250 BIMFB250 Fix csőmegfogás 315 mm 315 BIMFB TELEFON FAX

32 Termékkínálat MPC sín Megnevezés Méret Cikkszám MPC sín 30/30 6 M BIQS3030 MPC sín 30/45 6 M BIQS3045 MPC sín 41/62 6 M BIQS4060 Sínösszekötő Megnevezés Méret Cikkszám sínösszekötő 30/30 BIQ002 sínösszekötő 38/45 BIQ004 sínösszekötő 41/62 BIQ006 Menetes szár és cső Megnevezés Méret Cikkszám menetes szár horg. M10/1000 BIM20850 menetes szár horg. M10/2000 BIM37737 menetes cső horg. 1/2"/2000 BIM20013 menetes cső horg. 3/4"/2000 BIM20016 menetes cső horg. 1"/2000 BIM20019 Megnevezés Méret Cikkszám tartókapocs profil 30/30 M10 BIQ001 tartókapocs profil 38/45 M10 BIQ003 tartókapocs profil 41/65 M10 BIQ005 alátét horg. 10,5X36X2 MM BIM28886 hatlapú-anya horg. M10 BIM20184 Megnevezés Méret Cikkszám trapézlemez függeszték M10 BIM30376 hatlapfejű csavar, M8x horg. BIM8100 hatlapú-anya horg. M 8 BIM20192 Megnevezés Méret Cikkszám acéldűbel, belső menet, horganyzott M10 BIM22985 Megnevezés Méret Cikkszám alaplap M10 BIM22047 alaplap 1/2" BIM38776 alaplap 3/4" BIM38784 alalp, 1" BIM Wavin QuickStream 31

33 A csőrendszer összekötése 7. A csőrendszer összekötése 7.1 Polietilén csövek vágása A PE csövek darabolására a legjobb gyakorlat egy műanyag csövekhez tervezett görgős csővágó használata. Fűrésszel történő vágás esetén gondoskodjon róla, hogy a vágás merőleges legyen a cső tengelyére. Ez könnyen megvalósítható, ha csőmegfogót használ fűrészvezetőként. A sorját minden esetben távolítsa el. 7.2 Polietilén csövek és idomok hegesztésének alapelvei A Wavin QuickStream termékcsalád csöveket, idomokat és elektrofúziós karmantyúkat tartalmaz. A csövek és idomok (mind az elektrofúziós karmantyúk, mind a tokos idomok) kívül jelzősávokkal vagy vonalakkal vannak ellátva, amelyek megkönnyítik az összeillesztést, különösen előregyártás esetén. Megjegyzés: A polietilén csövek és idomok nem köthetők össze cementragasztóval. A tompahegesztési eljárás az alábbi 15 lépésből áll: 1. Környezeti feltételek ellenőrzése. Valahányszor a külső hőmérséklet 5 C alatt van, és/ vagy esős és szeles az idő, különös figyelmet kell fordítani a száraz és kellő hőmérsékletű hegesztési feltételek biztosítására. 2. A hegesztőgép működőképességének ellenőrzése. Legalább a következőket le kell ellenőrizni: hőmérséklet, illeszkedés, mozgó alkatrészek holtjátéka, mozgó alkatrészek szabad elmozdulása, elektromos csatlakozások, körgyalu síkja (élesség). 4. Sütőlap ellenőrzése 210 C-on. 42. ábra 5. Cső kellő méretre vágása. Megjegyzés: vegye figyelembe, hogy a hegesztési eljárásnál néhány milliméternyi elfogy a csőből. Legjobb az, ha görgős csővágót használ. Így a csővégek merőlegesek és sorjamentesek lesznek. Fűrésszel történő vágás esetén javasoljuk, hogy használjon egy pót csőmegfogót fűrészvezetőként. Ilyenkor a csővégeket sorjátlanítani kell a hegesztőgépbe helyezés előtt. A polietilén megfelelő hegesztése az alábbi alapkövetelmények szem előtt tartását igényli a jó minőségű kötések érdekében: 1. Megfelelő hegesztési hőmérséklet 2. Megfelelő összetolási nyomás 3. Megfelelő hegesztési és hűtési idő 4. Megfelelően előkészített tiszta felületek A két leggyakrabban alkalmazott hegesztési technika, az elektrofúziós és a tompahegesztés esetén e paraméterek az elektrofittingek fajtájától és/vagy a hegesztés típusától 7.3 Tompahegesztés A tompahegesztés egy igen takarékos kötési technika. A helyesen elkészített tompavarratok szilárdsága eléri a csőét. A tompahegesztés magasan képzett személyzetet igényel. 40. ábra 3. Sütőlap tisztítása PE tisztítóval és finom ruhával. Ügyeljen, nehogy a teflonbevonat megsérüljön. 43. ábra 6. Fogja be mindkét csővéget a hegesztőgépbe, és győződjön meg a megfelelő beállításról. Ügyeljen arra, hogy a csőveken ne legyen feszültség a hegesztés során! A tompahegesztés során két csővéget, két idomvéget, vagy egy csővéget és egy idomvéget kötnek össze azáltal, hogy a körkörös csőfelületeket egyidejűleg megolvasztják, majd egymáshoz nyomják. A tompahegesztés tompahegesztő gépet igényel. 41. ábra 44. ábra 32 TELEFON FAX wavin@wavin.hu

34 A csőrendszer összekötése 7. Mindkét csővéget gyalulja síkba a gyalugéppel. Hagyja futni a gyalugépet, eközben fokozatosan csökkentse a nyomást a darabon. Ne állítsa le a gyalut addig, amíg érintkezik a csővéggel, így elkerülheti az egyenetlen felületek kialakulását. 10. Csökkentse az erőhatást csaknem nullára, közben tartsa fenn az érintkezést a sütőlappal azért, hogy a hő átjárja mindkét csővéget. 11. Tartsa fenn a hőntartást addig, amíg körülbelül 1 mm-es varrat nem képződik mm, illetve 1,5 mm-es varrat mm átmérő esetén. A hőntartás időtartamát tekintve útmutatást adnak a 2. táblázat adatai. 14. Ellenőrizze a hegesztési varrat egyenletességét. Az egyenetlen varrat pontatlan illesztést vagy szabálytalan köralakot jelent. A túl nagy varratot okozhatja túl magas fűtőhőmérséklet és/vagy túl nagy hegesztési erőhatás. A kis varratot okozhatja túl alacsony fűtőhőmérséklet és/vagy túl kicsi hegesztési erőhatás. A hegesztés egyik esetben sem megfelelő, mivel a varrat nem kielégítő. Átmérő Idő [s] ábra 8. Ellenőrizze a csővégek illeszkedését. Ha az nem pontos, fogja be újra a csöveket (igazítás) és/vagy ismételje meg a gyalulást. Az újbóli befogás után feltétlenül meg kell ismételni a csővégek gyaluval történő síkba hozását. 2. táblázat: Útmutatás a hőntartás időtartamához (másodpercben mérve) tompahegesztés esetén. 12. A hevítési idő elteltekor gyors mozdulattal nyissa ki a hegesztőgé pet, vegye ki a sütőlapot, majd azonnal tolja össze a hegesztendő felületeket. A hegesztésnek ezt a részét a lehető legrövidebb idő alatt kell elvégezni annak érdekében, hogy a megolvadt felületek ne hűljenek le! 49. ábra 46. ábra 9. Helyezze el a sütőlapot, és nyomja össze a csővégeket néhány másodpercig, hogy a sütőlapon a tökéletes érintkezés biztosított legyen. 48. ábra 13. Lassan növelje a hegesztő nyomást, és tartsa fenn a szükséges hűlésidőn keresztül a 2a táblázatnak megfelelően. 15. Vegye ki a hegesztett csatlakozást a hegesztőgépből a lehűlési időtartam eltelte után. A hegesztést a lehűlési időtartam eltelte után még 5 percig nem szabad erőhatásnak kitenni. Ha a fenti lépéseket pontosan követi, az említett négy alapkövetelménynek is maradéktalanul teljesülnie kell. Átmérő Idő [s] a táblázat: Útmutatás a minimális hűlési időtartamhoz (másodpercben mérve) tompahegesztés esetén 20º C-on. 47. ábra Wavin QuickStream 33
