1 BUDAPESTI MŐSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM Közlekedésmérnöki Kar Budapesti Mőszaki és Gazdaságtudományi Egyetem Közlekedésmérnöki Kar Jármőelemek és Hajtások Tanszék Jármőelemek és Hajtások Tanszék Alakos alkatrészek mérése Mérési segédlet (Érvényes: tıl) Összeállította: Devecz János A Segédlet az alábbi laboratóriumi mérések leírását tartalmazza: 1. mérés: Menet középátmérı mérése 2. mérés: Mőanyag hordógörgı görbületi sugarának mérése 3. mérés: Vezérmőtengely-bütyök mérése 4. mérés: Vezérmőtengely-excenter mérése

2 1. mérés: Menet középátmérı mérése A mérés célja: M18 x 2.5 dugós menetmérı idomszer megy oldali menet-középátmérıjének (d 2 ) mérése. Mérıberendezés, mérési elrendezés: A mérést spirálmikroszkóppal ellátott Abbe-féle vízszintes hosszmérıgépen végezzük el. Abbe-féle vízszintes hosszmérıgép Fı részei: mőszer alap, spirálmikroszkóp, mozgó orsó, fix orsó, tárgyasztal. Alakos alkatrészek mérés. Mérési segédlet 1/14

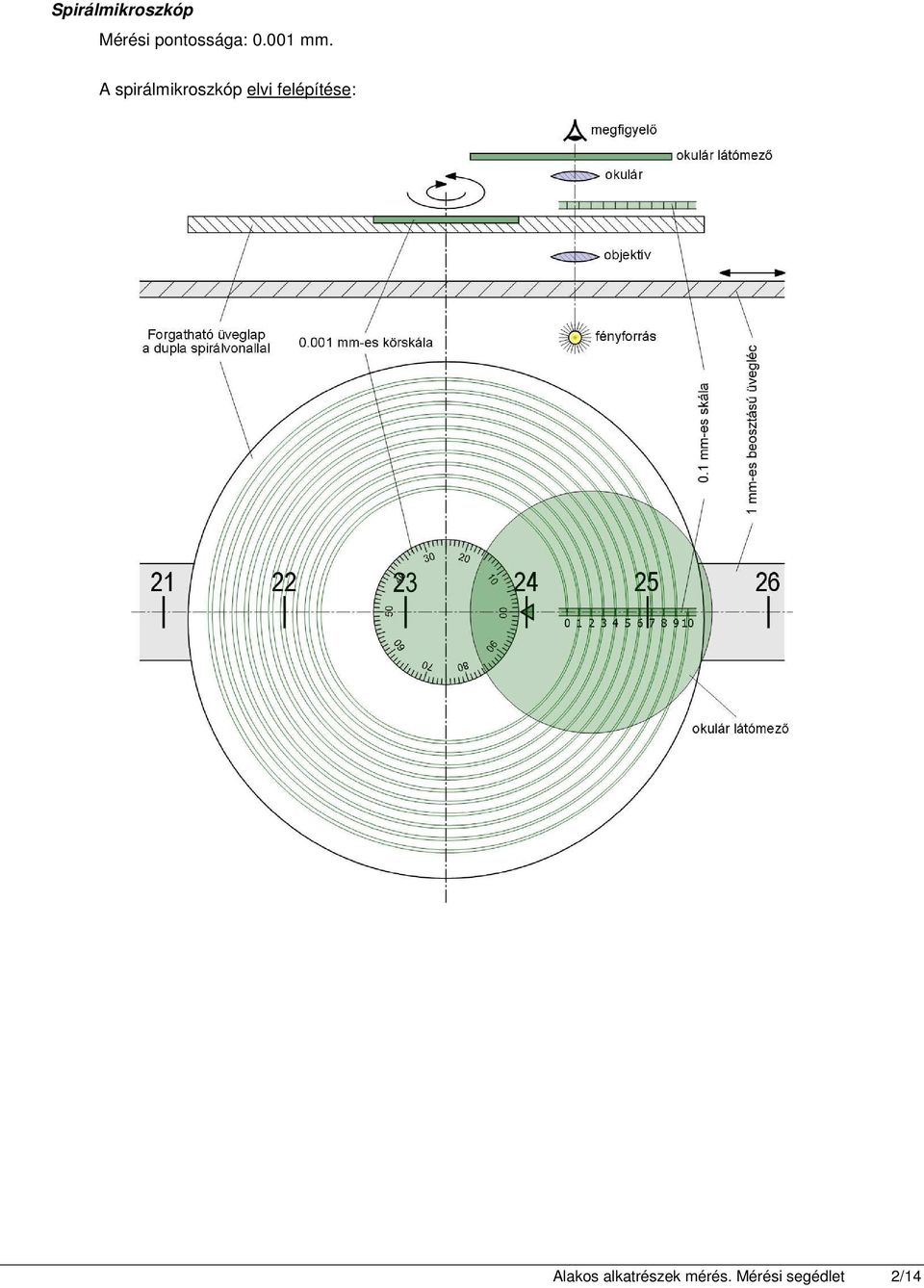

3 Spirálmikroszkóp Mérési pontossága: mm. A spirálmikroszkóp elvi felépítése: Alakos alkatrészek mérés. Mérési segédlet 2/14

4 A spirálmikroszkóp okulárjának látómezeje: Méret megállapítása spirálmikroszkóppal: 1) Az egész milliméter értéke: A 0.1mm-skálát metszı mm-skála egész osztásvonal: 26 1 mm = 26 mm. 2) A tized milliméter értéke: A 0.1mm-skála egész osztását elhagyó mm-skála osztásvonal: mm = 0.8 mm. 3) Beállítjuk a spiráltárcsát: A spiráltárcsa forgatásával a legközelebbi duplaspirálvonallal közrefogjuk a mm-skála egész osztásvonalának és a 0.1mm-skála metszéspontját ( ). 4) Az ezred milliméter értéke: A körskála jelénél a 0.001mm-skála értéke leolvasható: mm = mm. A leolvasott méret: = mm. Alakos alkatrészek mérés. Mérési segédlet 3/14

5 A mérés leírása: A mérés vázlata a számítási összefüggésekkel: Korrekciós diagramok (menetemelkedés és mérıerı): a) A mérendı menetmérı idomszer (M18x2.5) a mérıberendezés billenthetı asztalán a befogó csúcsok között rögzítve van. b) Felemeljük az asztalt a magasságállító kerék ütközésig való forgatásával. Ezután a mozgó orsó tapintóját óvatosan a fix orsó tapintójának ütköztetjük. c) A spirálmikroszkóp okulárjában ellenırizzük a nulla helyzetet. Szükség esetén a nullázó gomb segítségével elvégezzük a nullára állítást. d) A mozgó orsót kézzel visszahúzzuk, majd a magasságállító kereket ütközésig visszaforgatjuk. Ezáltal az asztalt visszaállítottuk mérési pozicióba. (A billenthetı asztal befogó csúcsainak elméleti tengelye metszi a mozgó- és a fix tapintók elméleti tengelyét.) e) Behelyezzük a mérıcsapokat (D=2.55 mm) a menetárokba (az egyik oldalon 1, a vele szemben lévı oldalon 2 mérıcsapot). f) A súlyterhelés hatására elmozduló mozgó tapintó és a fix tapintó közrefogja a menetmérı idomszer menátárkába helyezett mérıcsapokat, állandó (F=2 N) mérıerıt biztosítva. g) A spirálmikroszkóp okulárjában leolvassuk a mért X 0 távolságot. i) A mellékelt számítási eljárás segítségével a korrekciós tényezık figyelembe vételével meghatározzuk a menetközépátmérıt (d 2 ), és elkészítjük a mérési jegyzıkönyvet. (A korrekciós diagramoknál a középátmérı névleges értékét 14.5 mm-nek vehetjük). Alakos alkatrészek mérés. Mérési segédlet 4/14

6 2. mérés: Mőanyag hordógörgı görbületi sugarának mérése A mérés célja: Hordó alakú mőanyag görgı görbületi sugarának (R) megállapítása húrmódszerrel. Mérıberendezés, mérési elrendezés: A mérést ipari mérımikroszkóppal végezzük. Fı részei: mőszer alap, tárgyasztal, kereszt-szán, hossz-szán, befogó csúcsok, optikai egység. Alakos alkatrészek mérés. Mérési segédlet 5/14

7 Mikrométer orsó (kereszt- és hossz-szán). Mérési pontossága: 0.01 mm. Kereszt-szán mikrométer orsó Hossz-szán mikrométer orsó A mérés leírása: A mérés vázlata a számítási összefüggésekkel: a) A mőanyag görgı a mérıberendezés tárgyasztalán a befogó csúcsok között van rögzítve. Alakos alkatrészek mérés. Mérési segédlet 6/14

8 b) A tárgyasztalt a mérıberendezés hossz- és kereszt-szán orsóinak forgatásával állítjuk középre úgy, hogy a mikroszkóp képmezıben látható vízszintes és függıleges optikai segédvonalak metszéspontját (lehetıség szerint az okulár képmezı középpontjában) ráállítjuk a görgı profiljának legfelsı (E) érintési pontjára( ). c) A hossz-szán pozicióban tartása mellett a kereszt-szán orsóját 20 egységgel (0.2 mm) jobbra történı elfordításával keresztirányban elmozdítjuk a tárgyasztalt. A mőszer látómezejében a vízszintes optikai segédvonal a görgı kontúrját az (AB) húrban metszi ( --- ). Alakos alkatrészek mérés. Mérési segédlet 7/14

9 d) A kereszt-szán pozicióban tartása mellett a hossz-szán jobbra történı mozgatásval a függıleges optikai segédvonalat metszésbe hozzuk a profil kontúrjával (A) pont ( ). A mikrométer orsóján leolvassuk a hossz-szán a 1 relatív pozícióját. e) A kereszt-szán pozicióban tartása mellett a hossz-szán balra történı mozgatásval a függıleges optikai segédvonalat metszésbe hozzuk a profil kontúrjával (B) pont ( ). A mikrométer orsóján leolvassuk a hossz-szán a 2 relatív pozícióját. f) A két leolvasott érték (a 1, a 2 ) ismeretében kiszámítjuk az (AB) húr hosszát (a). Ezután meghatározzuk a megadott összefüggés segítségével a görbületi sugarat (R) és elkészítjük a mérési jegyzıkönyvet. Alakos alkatrészek mérés. Mérési segédlet 8/14

10 3. mérés: Vezérmőtengely-bütyök mérése. A mérés célja: Vezérmőtengelyen tetszılegesen kiválasztott két bütyök radiális ütésének ( r), és a holtponti helyzetek szögértékkülönbségének (β i-j ) mérése. Mérıberendezés, mérési elrendezés: A mérés ORTHOTEST finomtapintóval felszerelt univerzális laboratóriumi mérımikroszóppal történik. Fı részei: mőszer alap, kereszt-szán, optikai egység, hossz-szán, hossz-szán spirálmikroszkóp, ORTHOTEST finomtapintó, optikai osztófej, optokai osztófej okulár. Spirálmikroszkóp Mérési pontossága: mm. (lásd az 1. mérés leírásánál) Alakos alkatrészek mérés. Mérési segédlet 9/14

11 ORTHOTEST finomtapintó Mérési pontossága: mm. Optikai osztófej (szögmérı ) egység Mérési pontossága: 1 (szögperc). Okulár képmezı: alaphelyzet: Okulár képmezı: pl.: A mérendı alkatrész geometriája: (1, 2, 3 és 4: bütykök, E: excenter). Alakos alkatrészek mérés. Mérési segédlet 10/14

12 A mérés leírása: A mérés vázlata a számítási összefüggésekkel: a) A vezérmőtengely a mérıberendezés mozgatható asztalán csúcsok között van befogva, és egy menesztı egységgel van az optikai osztófejhez (szögmérı) kapcsolva. A vezérmőtengely forgatását mindig a menesztıegység csapjának lassú, kézzel történı forgatásával végezzük. b) Az ORTHOTEST tapintót tárolási helyzetbe állítjuk a tapintó rögzítı segítségével (visszahúzott helyzet). c) A hossz-szán gyorsrögzítıt feloldjuk és a szánt kézzel mozgatjuk, amíg az elsı kiválasztott bütyök (pl. 1) középsíkja az ORTHOTEST tapintójának vonalába nem kerül. A hossz-szán gyorsrögzítıvel a szán helyzetét fixáljuk. d) A menesztı egység csapját forgatva a bütyök holtpontját ( ) az ORTHOTEST tapintója felé közelítjük. A tapintó rögzítı oldásával az ORTHOTEST tapintóját a mérési pozicióba állítjuk. Az ORTHOTEST mérıóra mutatójának kitérésével figyeljük a holtponti helyzet elérését (ekkor a mutató kitérése irányt vált). A holtponti helyzet észlelésekor a forgatást abbahagyjuk, és az ORTHOTEST nullázó gombjával a mutatót 0 értékre állítjuk. Ez lesz a referencia pozíció. Az optikai osztófej okulárjában leolvassuk a holtponti helyzetéhez tartozó szögállást (β 1 ). e) Az ORTHOTEST tapintót tárolási helyzetbe állítjuk a tapintó rögzítı segítségével (visszahúzott helyzet). f) A hossz-szán gyorsrögzítıt feloldjuk és a szánt kézzel mozgatjuk, amíg a második kiválasztott bütyök (pl. 2) középsíkja az ORTHOTEST tapintójának vonalába nem kerül. A hossz-szán gyorsrögzítıvel a szán helyzetét fixáljuk. g) A menesztı egység csapját forgatva a bütyök holtpontját ( ) az ORTHOTEST tapintója felé közelítjük. A tapintó rögzítı oldásával az ORTHOTEST tapintóját a mérési pozicióba állítjuk. Az ORTHOTEST mérıóra mutatójának kitérésével figyeljük a holtponti helyzet elérését (ekkor a mutató kitérése irányt vált). A holtponti helyzet észlelésekor a forgatást abbahagyjuk, és az ORTHOTEST számlapján leolvassuk a radiális ütés ( r) értékét. Az optikai osztófej okulárjában leolvassuk a holtponti helyzetéhez tartozó szögállást (β 2 ). h) Az ORTHOTEST tapintót tárolási helyzetbe állítjuk a tapintó rögzítı segítségével (visszahúzott helyzet). i) A leolvasott szögértékekbıl (β 1, β 2 ) kiszámítjuk a holtponti helyzetekhez tartozó szöget (β 1-2 ), valamint megállapítjuk a radiális ütést ( r), és elkészítjük a mérési jegyzıkönyvet. Alakos alkatrészek mérés. Mérési segédlet 11/14

13 4. mérés: Vezérmőtengely-excenter mérése A mérés célja: Vezérmőtengely-excenter excentricitásának (e) mérése, és kúpszög (α) mérés. Mérıberendezés, mérési elrendezés: A mérés univerzális mérımikroszóppal történik. A mérımikroszkópon az ORTHOTEST finomtapintó nincs felszerelve. Fı részei: mőszer alap, kereszt-szán, optikai egység, hossz-szán, hossz-szán spirálmikroszkóp, optikai osztófej, optokai osztófej okulár. Spirálmikroszkóp Mérési pontossága: mm. (Lásd az 1. mérés leírásánál.) Optikai egység Mérési pontossága: 1 (szögperc). Optikai egység okulár: alaphelyzet Optikai egység szögmérı okulár: alaphelyzet Alakos alkatrészek mérés. Mérési segédlet 12/14

14 A mérés leírása: A mérés vázlata a számítási összefüggésekkel: A) Excentricitás mérés a) A vezérmőtengely a mérıberendezés mozgatható asztalán csúcsok között van befogva. A vezérmőtengely forgatása szabadon, kézzel történik. b) A hossz-szán gyorsrögzítıt feloldjuk és a szánt kézzel mozgatjuk, amíg az excenter (E) középsíkja az optikai egység tengelyébe nem kerül. Ezután a hossz-szán gyorsrögzítıvel a szán helyzetét fixáljuk. c) A kereszt-szán gyorsrögzítıt feloldva, a szánt kézzel mozgatva és a vezérmőtengelyt billegtetve, az optikai egység okulárjában az excenter hossztengelytıl legtávolabbi alkotójának (maximum) profilját a hozzánk közelebbi szélsı helyzet közelébe ( ) állítjuk. Ezután a kereszt-szán gyorsrögzítıvel a szán helyzetét fixáljuk, majd a kereszt-szán finomállítóval (a vezérmőtengely billegtetése közben) az excenter alkotó profiljának szélsı helyzetét pontosan beállítjuk. A kereszt-szán spirálmikroszkóp okulárjában leolvassuk a szán aktuális pozicióját (l 1 ). d) A vezérmőtengelyt 180 -kal átfordítva, az excenter hosszteng elyhez legközelebbi alkotójának (minimum) profilját a hozzánk közelebbi szélsı helyzet közelébe ( ) állítjuk. Ezután a kereszt-szán gyorsrögzítıvel a szán helyzetét fixáljuk, majd a kereszt-szán finomállítóval (a vezérmőtengely billegtetése közben) az excenter alkotó profiljának szélsı helyzetét pontosan beállítjuk. A kereszt-szán spirálmikroszkóp okulárjában leolvassuk a szán aktuális pozicióját (l 2 ). e) A leolvasott (l 1, l 2 ) értékekbıl kiszámítjuk az excentricitást (e). Alakos alkatrészek mérés. Mérési segédlet 13/14

15 B) Kúpszög mérés a) Az optikai egységet a szögmérı segítségével alaphelyzetbe állítjuk ( ) (lá sd a. ábra). b) A hossz-szán gyorsrögzítıt feloldjuk és a szánt kézzel addig mozgatjuk, amíg a vezérmőtengely kúpos vége fel nem tőnik az optikai egység közepén. Ezután a hossz-szán gyorsrögzítıvel a szán helyzetét fixáljuk. c) A kereszt-szán gyorsrögzítıt feloldva, a szánt kézzel mozgatva a hozzánk közelebbi kúpalkotó profilját az optikai egység középpontja közelébe állítjuk. Ezután a kereszt-szán gyorsrögzítıvel a szán helyzetét fixáljuk, majd a kereszt-szán finomállítóval az optikai szálkereszt középpontját ráállítjuk a kúpalkotó profiljára (lásd c. ábra). d) Az optikai egységet addig forgatjuk, míg a vízszintes szálkereszt fedésbe nem kerül a kúpalkotó profiljával. Szükség esetén a kereszt-szán finomállítóval korrigálunk (lásd d. ábra). Az optikai egység szögmérı okulárjában leolvassuk a kúpalkotó profil szöghelyzetét (α 1 ). e) A kereszt-szán gyorsrögzítıt feloldva, a szánt kézzel mozgatva a tılünk távolabbi kúpalkotó profilját az optikai egység középpontja közelébe állítjuk. Ezután a kereszt-szán gyorsrögzítıvel a szán helyzetét fixáljuk, majd a kereszt-szán finomállítóval az optikai szálkereszt középpontját ráállítjuk a kúpalkotó profiljára (lásd e. ábra). f) Az optikai egységet addig forgatjuk, míg a vízszintes szálkereszt fedésbe nem kerül a kúpalkotó profiljával. Szükség esetén a kereszt-szán finomállítóval korrigálunk (lásd f. ábra). Az optikai egység szögmérı okulárjában leolvassuk a kúpalkotó profil szöghelyzetét (α 2 ). g) Az optikai egységet a szögmérı segítségével visszaállítjuk alaphelyzetbe ( ) (lásd g. ábra).. h) A leolvasott szögértékekbıl (α 1, α 2 ) kiszámítjuk kúpszöget (α), és elkészítjük a mérési jegyzıkönyvet. Az optikai egység okulárjában látható (a.-g. ábrák): a. ábra c. ábra d. ábra e. ábra f. ábra g. ábra Alakos alkatrészek mérés. Mérési segédlet 14/14

16 L A B O R A T Ó R I U M I J E G Y ZİKÖNYV Megnevezés: Alakos alkatrészek mérése Félév: Név: Lapok száma: 2 / 1 Neptun kód: 1) Menet középátmérı mérés Korrekciós tényezık meghatározásához szükséges diagramok: 2) Görgı rádiusz mérés

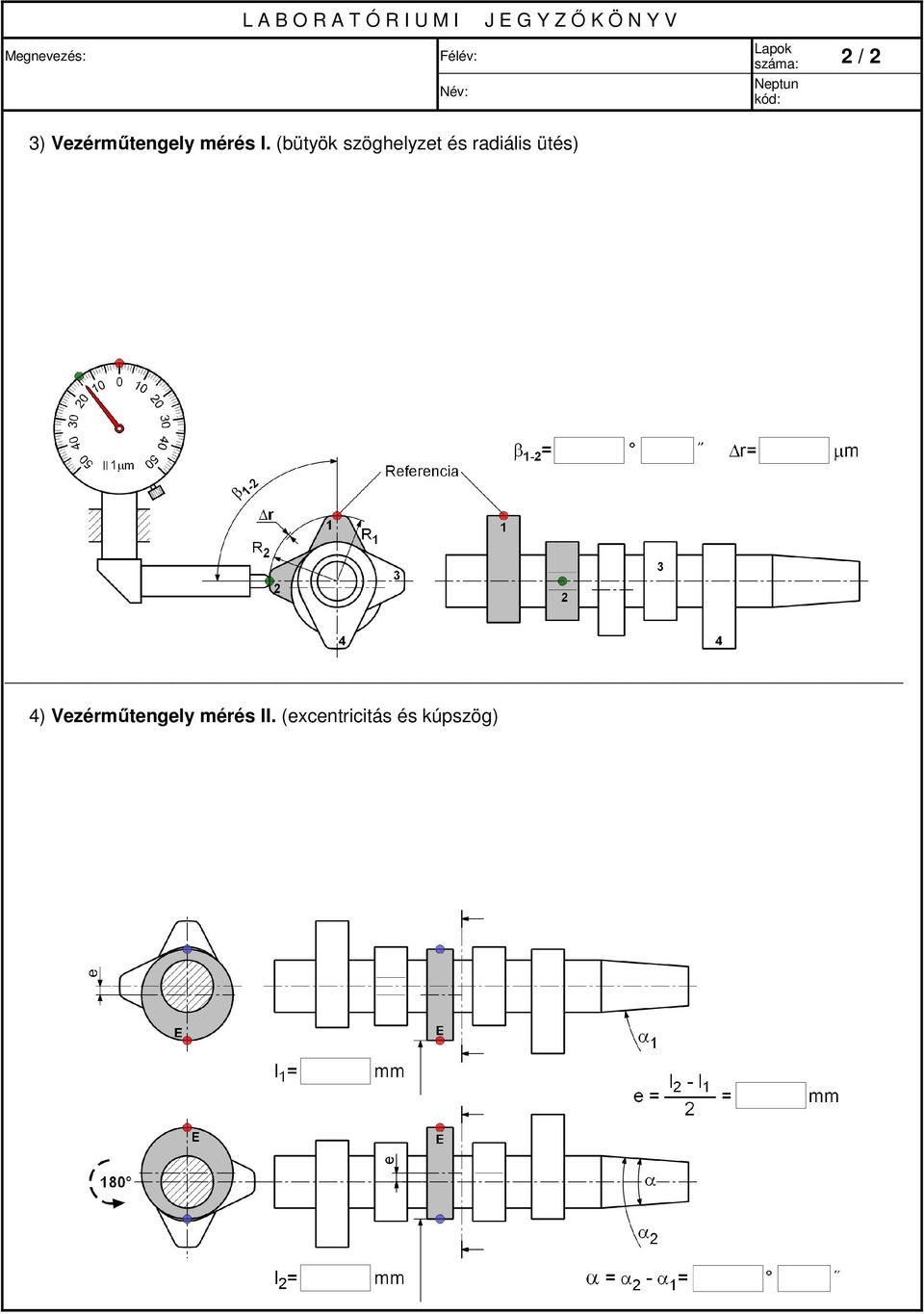

17 Megnevezés: L A B O R A T Ó R I U M I Félév: Név: J E G Y ZİKÖNYV Lapok száma: 2 / 2 Neptun kód: 3) Vezérmőtengely mérés I. (bütyök szöghelyzet és radiális ütés) 4) Vezérmőtengely mérés II. (excentricitás és kúpszög)
