1 Egy mikroszkóp a tökéletes megjelenítéshez és munkához ATMOS i View

2 De azt másképp MedizinTechnik ATMOS Nem csinálunk 2

3 MedizinTechnik mást. csináljuk. Mint az egyik vezető F-O-G-re specializálódott vállalat, világszerte forgalmazzuk minőségi termékeinket. Ennek köszönhetően pontosan ismerjük az orvosok igényeit. Erre a tudásra alapozva kifejlesztettünk egy egyedülálló mikroszkópot, ami nem csak a szakértelmünket testesíti meg, hanem minden egyes ATMOS i View a felfedezés új érzését nyújtja. Az összegyűjtött tapasztalat, ami megkülönböztet minket. Tisztában vagyunk azzal, hogy manapság a modern diagnosztikai eszközöknek többet kell nyújtaniuk. Az ATMOS i View sok funkciója szokatlan a diagnosztikai eszközök ezen osztályában. Az átfogó és orvos-orientált koncepció mellett ez az, ami megkülönbözteti, és annyira fejletté teszi a mikroszkópot. Azzal, hogy az optikai rendszerünket Wetzlarban - az optika fővárosában - a többi részét pedig az ATMOS-nál Németország délnyugati csücskében - a világ orvos technológiai központjában - fejlesztettük, magasan képzett szakemberekre támaszkodhattunk. 3

4 MedizinTechnik 4

5 MedizinTechnik Mindenekelőtt a kiváló lencsék és a számos funkció, amely pozitív meglepetés volt. Én biztosan használni fogom az ATMOS i View-t a műtétek során. Dr. med. Oliver Reich / Bonn Orvostechnológia egy jobb élet reményében! Az ATMOS MedizinTechnik GmbH & Co. KG egyike a vezető orvosiműszer gyártó cégeknek, és globális vállalatként világszerte elismert termékeinek minősége és innovációja. Nap, mint nap ATMOS szívók és fül-orr-gégészeti kezelőegységek százezreit használják világszerte több mint 70 országban. A kiváló, fejlett és széles körű termékeink és vevőszolgálatunk megkönnyítik a mindennapi munkát ügyfeleink számára és folyamatosan arra törekszünk, hogy tovább javítsák a napi betegellátást. 5

6 MedizinTechnik A tapasztalat a döntő tényező Annak érdekében, hogy egy teljesen kész terméket ajánlhassunk Önnek, számos tesztet végeztünk. Ezek között volt laboratóriumi és használhatósági teszt is (kórházakból és egyetemekről válogatott orvos csoport által végzett), amely igazolta a kiemelkedő minőséget és alkalmasságát a mindennapi használatra.

7 MedizinTechnik Tökéletesség a rendszer szintjén Egy új mikroszkóp tervezésénél nem csak a jó részegységek számítanak, sokkal inkább az, hogy az egész rendszer tökéletesen működjön, amiben a lencsék a HD felbontáshoz és a LED megvilágítással harmóniát teremtenek. Ilyen átfogó koncepcióként az ATMOS i View maximális előnyt és komfortot kínál az orvosoknak. Mint az összes ATMOS terméknél, itt is három lényeges szempontra koncentráltunk a fejlesztés során: Kiemelkedő technológia: egy lencsékből és LED megvilágításból álló összehangolt, teljes rendszer Kiemelkedő minőség: anyagok, kivitelezés, precízió Kiemelkedő kezelhetőség: ergonomikus és napi használatra alkalmas Az embert nem az agya, a szíve vagy a tüdeje teszi a természet csodájává, sokkal inkább a szervek együttes működése. Az ATMOS i View fejlesztésénél ez inspirált minket: A mikroszkópban kiemelkedő az optika és LED világítás összhangja. 7

8 MedizinTechnik Együtt tökéletes Az ATMOS tett egy lépést a jövő felé egy csúcstechnológiájú rendszer kifejlesztésével, ami a LED megvilágításnak, a csúcsminőségű lencséknek és a funkciók nyújtotta előnyöknek köszönhető. Mi tudjuk, hogyan kell egy mikroszkópnak működnie: lehetővé téve a betegek tökéletes ellátását. LED + lencsék Optimalizált fényminőség Egy szabadalmaztatott technikának köszönhetően, a nagy teljesítményű LED világítás vörös fényét megemeltük, így a színhőmérséklete eléri az 5500 Kelvint (+/- 10%) anélkül, hogy az infravörös sugárzás kárt tenne a vizsgált szövetben. A nagy fényáteresztő képességű optikával kombinált LED fénysugár valamint a tökéletesített színhőmérséklet új mérföldkövet jelent a mikroszkópiában, amit tovább fokoz a szabadalom alatt álló új, ventilációs hűtést nem igénylő konstrukció. A LED előnyei: hosszú élettartam nem érzékeny a rezgésekre kis energia/áramfogyasztás kis fényveszteség, stabil színjellemzők alkalmas stroboszkópiához karbantartásmentes 3D-HD optikák A LED világítás technikájára alapozva az egész optikai rendszert úgy terveztük, hogy támogassa a csúcsminőségű színkorrekciót és a HD minőséget. Ez garantálja a kép optimális élességét. A továbbfejlesztett binokuláris tubusnak köszönhetően egy optimalizált 3D hatás valósul meg. Kiemelkedő látásviszonyok Amellett, hogy az átfogó optikai számítások lehetővé teszik a LED fény optimalizált felhasználását, a precíziós lencserendszer opcionálisan kibővíthető mérőskála megjelenítéssel, manuális finom fókusszal és kamera csatlakozási lehetőséggel. A hagyományos SD kamerával vagy az ATMOS kamerarendszerrel video monitoron történő képmegjelenítés mellett az ATMOS iview lehetőséget biztosít a fullhd minőségű felvételek készítésére is a SONY bajonettes E-Mount adapterének csatlakoztatásával. 8

9 MedizinTechnik = tökéletes kép Könnyebb vele a munka A felhasználók visszajelzései alapján hosszabb fáradságmentes munkavégzést, és gyorsabban értékelhető sztereoszkópikus képet (3D-hatást) biztosít az ATMOS iview. Ezek az előnyök a nagyobb látószögű okulároknak köszönhető. A beépített kamera kezelése egyszerű a mikroszkóp vezérlőpultjáról. Az összes paraméter - pl. fehér egyensúly - beállítása automatikus. Ezen kívül, többé nem szükséges a kamerán külön beállítani a fókuszt, mivel ha a mikroszkópon látható kép éles, a monitoron is az lesz. 9

10 MedizinTechnik Az OptiLight rendszer Nagylátószögű okulárok A gyors háromdimenziós érzékelés és a kényelmes, fáradtság nélküli munkában kulcsfontosságú tényező a könnyedség, amellyel az emberi szem pupillái összhangban vannak az okulár lencséivel. Ennek köszönhetően a különösen nagylátószögű okulárok stressz mentes munkát tesznek lehetővé. Az iview-val ezen felül kiváló sztereóhatás biztosított a megnagyobbított 24 mm-es binokuláris tubusnak köszönhetően. LED Az integrált LED világítás központi eleme az ATMOS i View mikroszkópnak. Ebben a fejlesztésben felhasználtuk a tudást, amit a LED technológia területén szereztünk a homloklámpák, endoszkóp fényforrások és a képmegjelenítő rendszerek kifejlesztése közben. 10

11 MedizinTechnik Kamera Ma már a páciensek sokkal jobban tudatában vannak az állapotuknak, ezért több információt igényelnek. Ennek köszönhetően a képmegjelenítés mára a fül-orr-gégészeti beavatkozások állandó része lett. A könnyen kezelhető integrált kamera segíti a kommunikációt a pácienssel és biztosítja a minőséget. Az endoszkóp-kamerák vagy a nagyfelbontású digitális fényképezőgépek a Sony E-Mount bajonett csatlakozóval egyaránt használhatóak. Függetlenül attól, hogy milyen kamerát használ, a mikroszkóp optikai rendszere HD technológiát kínál. Automatikus világítás A világítás automatikusan bekapcsol, ha mozgatja a mikroszkópot - ezzel időt spórol, és könnyebbé teszi a munkamenetet. Nem szükséges külön bekapcsolni a vizsgálat előtt. Mérőskála megjelenítés Egy gomb segítségével lehetőség nyílik a megvilágított vizsgálati felületre egy méretpontos skála beblendézése. A dokumentálásra alkalmas jelzés lehetővé teszi a vizsgált terület mérését a kiválasztott nagyítástól függetlenül. A skála látható mind a binokuláris tubuson keresztül, mind a kamera által megjelenített képen, és bármikor kikapcsolható. 11

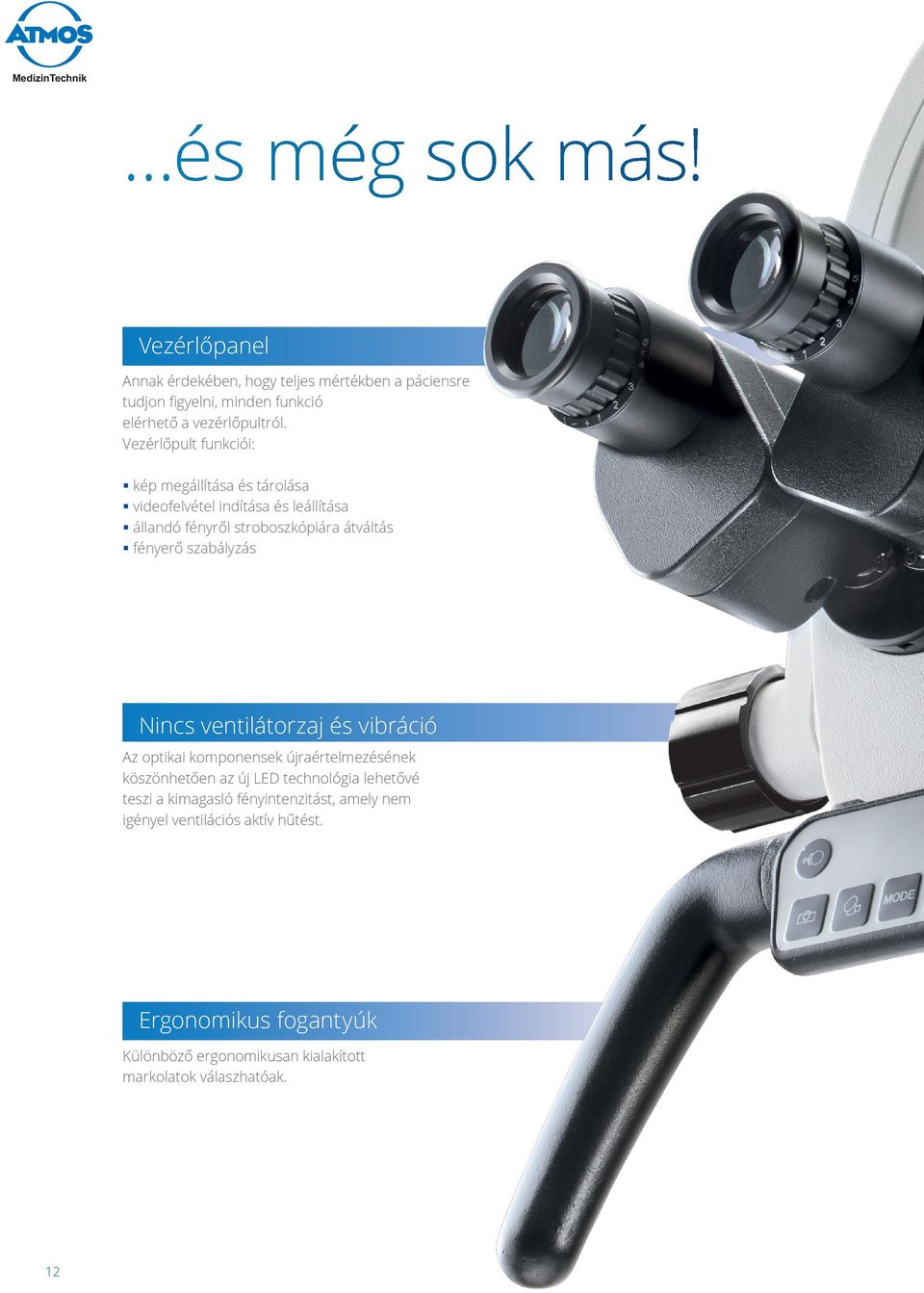

12 MedizinTechnik és még sok más! Vezérlőpanel Annak érdekében, hogy teljes mértékben a páciensre tudjon figyelni, minden funkció elérhető a vezérlőpultról. Vezérlőpult funkciói: kép megállítása és tárolása videofelvétel indítása és leállítása állandó fényről stroboszkópiára átváltás fényerő szabályzás Nincs ventilátorzaj és vibráció Az optikai komponensek újraértelmezésének köszönhetően az új LED technológia lehetővé teszi a kimagasló fényintenzitást, amely nem igényel ventilációs aktív hűtést. Ergonomikus fogantyúk Különböző ergonomikusan kialakított markolatok válaszhatóak. 12

13 MedizinTechnik Stroboszkópia Egy ATMOS LED stroboszkóphoz csatlakoztatva az ATMOS i View-val lehetséges a hangszálak stroboszkópiás vizsgálata gégetükrön keresztül. Ez lehetővé teszi a nyálkahártya térhatású vizsgálatát. Ezzel megspórolhatja az időigényes laryngoszkópos vizsgálatot. PC archiváló szoftver PC archiváló szoftver, páciens adatbázissal Optimális munkamenet ülő pozícióban is Minden funkció elérhető ülő pozícióban, nincs szükség lábkapcsolóra sem. 13

14 MedizinTechnik Sokoldalú és megbízható Az ATMOS i View az egyéni igényekhez igazítható. A fül-orr-gégészek számára a sok funkció egy sokoldalúan rugalmas készülékké teszi, amely kiváló, átfogó és magas szintű technológiával rendelkezik, ennek köszönhetően úttörő a diagnosztikai területen. A mikroszkópfej könnyű mozgatásának biztosítására a mikroszkópkar tűgörgős csapágyazású. A munkát segítő modulokon és jellemzőkön túl, nagy figyelmet fordítottunk az adatfeldolgozásra is: az ATMOS i View számos funkciója arra szolgál, hogy lehetővé tegye a biztonságos és egyszerű adatkezelést. Többek között, ide tartozik az integrált kamera és a PC archiváló szoftver páciens adatbázissal. A szerviz hagyományosan az egyik legfontosabb szempont az ATMOS-nál. A szerviz csapata arra törekszik, hogy világszerte jó állapotban tartsa a készülékeket, elkerülve ezzel a leállás okozta időkiesést. 14

15 MedizinTechnik 15

16 MedizinTechnik Rendelési információk Mikroszkóp REF ATMOS i View ATMOS i View ATMOS i View 21 ATMOS i View 31 Lencsék az ATMOS i View mikroszkóphoz (minimum egy választandó) 4 Objektív 200 mm Objektív 250 mm Objektív 300 mm Objektív 400 mm Objektív 200 mm manuális finomfókusszal (17 mm) Objektív 250 mm manuális finomfókusszal (17 mm) Objektív 300 mm manuális finomfókusszal (17 mm) Objektív 400 mm manuális finomfókusszal (17 mm) Nagyításváltó 7 5x-ös nagyításváltó (0,4/0,6/1/1,6/2,5) Tubus 1 Binokuláris tubus, egyenes f = 160 mm Binokuláris ferdetubus, 45 -ban döntött f = 160 mm Okulárok (minimum egy választandó) 6 2 db nagylátószögű okulár 10x, dioptria kiegyenlítéssel db nagylátószögű okulár 16x, dioptria kiegyenlítéssel

17 MedizinTechnik Megvilágítással kapcsolatos opcionális felszerelések REF Zöld színszűrő Képmegjelenítés 5 Beépített SD-Kamera, a mikroszkópfejről vezérelhető Felbontás 768 x 494 pixel, NTSC, S-Video kimenet Vidókábel, S-Videó, 5 m Endoszkópadapter HD-Adapter digitális fényképezőgéphez, Sony E-Mount bajonettcsatlakozással (pl. SONY NEX-5) IR távkioldó (SONY NEX 5-höz) a mikroszkópvezérlő paneljéről való működtetéséhez Diagnosztika Mérőskála megjelenítés 200 mm-es objektívhez A látótérbe bevetíthető mérőskála, mely független a nagyítás mértékétől Fogantyúk (minimum egy választandó) 9 T-fogantyú az ATMOS i View-hoz Oldalsó kettős fogantyú az ATMOS i View-hoz fokozatokban állítható pozíció Mikroszkópkar Mechanikus mikroszkóp tartókar Statív opciók (minimum egy választandó) 10 Fali statív Gördíthető mikroszkóptalp Mikroszkóposzlop, ATMOS S 61 Servant-hoz rögzítéshez Előkészítés mikroszkóphoz, ATMOS C 21 / C 31-hez rögzítéshez Mikroszkóptartó oszlop ATMOS C 21 / C 31-hez (az előkészítés mellé külön meg kell rendelni) Előkészítés mikroszkóphoz, ATMOS C 21 / C 31-hez rögzítéshez, kettős műszerszekrényhez Mikroszkóptartó oszlop ATMOS C 21 / C 31-hez (az előkészítés mellé külön meg kell rendelni) Mikroszkóptartó oszlop ATMOS C 11-hez rögzítéshez Monitortartó a gördíthető-, illetve az ATMOS C11/C21/C31-hez épített oszlophoz Monitortartó a fali statívhoz Opciók (minimum egy választandó) Kötelezően választandó Opció alternatív opciók (maximum egy választható) 17

18 MedizinTechnik 1 Binokuláris egyenes tubus 2 Binokuláris ferdetubus 3 Objektív finomfókusszal (200/250/300/400 mm) 4 Objektív (200/250/300/400 mm) 5 HD adapter 6 2 db nagylátószögű okulár 10x 2 db nagylátószögű okulár 16x 7 Nagyításváltó 8 Oldalsó kétkezes fogantyú 9 T-fogantyú 10 Fali statív 18

19 MedizinTechnik Technikai adatok ATMOS i View 21 ATMOS i View 31 Leírás Integrált nagy teljesítményű fehér LED fényforrás Vizsgáló mikroszkóp, integrált, ventilátor nélküli, nagy teljesítményű LED fényforrás a mikroszkópfejbe építve. Vizsgáló mikroszkóp, integrált, ventilátor nélküli, nagy teljesítményű LED fényforrás a mikroszkópfejbe építve. Automatikus világítás Optimalizált sztereó hatás Mérőskála megjelenítés opcionális opcionális Integrált vezérlőpanel - opcionális Stroboszkópia - opcionális Színszűrő opcionális opcionális Integrált SD kamera - opcionális HD-adapter digitális kamerához - opcionális Endoszkóp adapter - opcionális Névleges feszültség V V Fénykibocsátás min. 120 klux (200 mm) min. 80 klux (250mm) min. 55 klux (300 mm) min. 30 klux (400 mm) min. 120 klux (200 mm) min. 80 klux (250mm) min. 55 klux (300 mm) min. 30 klux (400 mm) Fényforrás élettartama óra óra Színhőmérséklet K ± 10 % K ± 10 % Szállítmány tartalma Porvédő, használati utasítás Porvédő, használati utasítás 19

20 Az ATMOS - ra számíthatnak az orvosok és a betegek világszerte MedizinTechnik ATMOS Hör-Ka Kft. az ATMOS MedizinTechnik GmbH magyarországi képviselete 1037 Budapest, Gyógyszergyár u. 19/a Tel.: 1/ atmosmed@atmosmed.hu Index: 03
