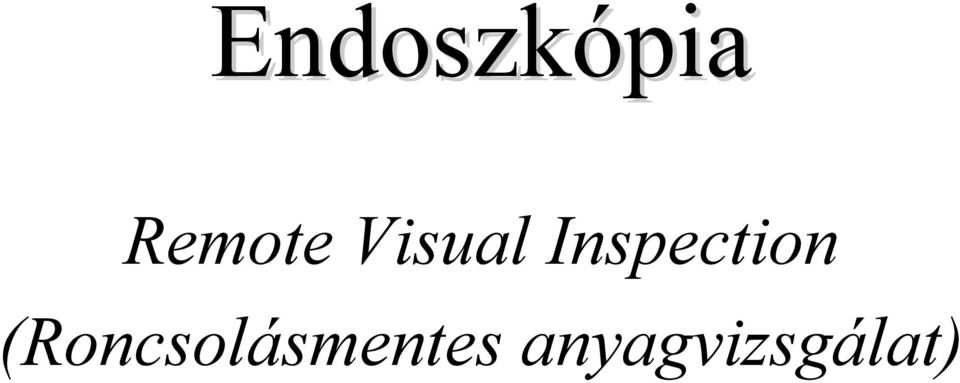

1 Endoszkópia Remote Visual Inspection (Roncsolásmentes anyagvizsgálat)

2 Az endoszkópos vizsgálatok főbb f jellemzői: Az endoszkóp olyan optikai eszköz, melynek segítségével a nehezen hozzáférhető alkatrészek, felületek vizsgálhatók. A készülék tárgyoptikájába vezetett fény (a fénytovábbító száloptikai nyalábon keresztül), a vizsgálandó felületet megvilágítja, majd az onnan visszaverődő fény a képalkotó száloptika, vagy a lencserendszer által az okulárba jut, és ott látható képet alkot. A vizsgálat videó- és fotóeszközök segítségével dokumentálható. Megtakaríthatók a szükségtelen szétszerelés költségei, valamint az ezzel járó esetleges károsodások elkerülhetők. 2

3 A flexibilis endoszkóp feltalálása, a fény terjedése vízsugárban 3

4 Fénytörés és visszaverődés 4

5 A fény útja az üvegszálban 5

6 Flexibilis endoszkóp, üvegszál pászma elvi elrendezése 6

7 Merev endoszkóp felépítése 7

8 Merev endoszkóp felépítése 8

9 9

10 Merev endoszkóp forgó prizmával 10

11 11

12 12

13 13

14 Fényforrás 14

15 15

16 16

17 Videoendoszkóp elvi felépítése 17

18 18

19 Endoszkópok típusait Merevszárú endoszkópok (Rigid Borescopes) Flexibilis endoszkópok (Flexible Fiberscopes) Videoendoszkópok (Videoscopes) 19

20 Merevszárú endoszkópok Jellemzők: Jó képminőség Képtovábbítás lencserendszerekkel Csak egyenes bevezetés lehetséges Olcsóbb Széles típusválaszték Forgóprizmás kivitel, kiszélesíti az alkalmazás lehetőségeit 20

21 Merevszárú endoszkópok kiválaszt lasztásának szempontjai: szonda hossza szonda átmérője DOV (irányszög) FOV (képszög) fényforrás fénykábel képrögzítés 21

22 Flexibilis endoszkópok Jellemzők: Hajlékony szárral rendelkeznek, ezáltal nagyobb területet lehet megfigyelni Hajlítható rész (tárgyoptika) 4 irányba mozdítható A képet és a vizsgálathoz szükséges fényt optikai nyaláb továbbítja Merevszárú endoszkópoknál rosszabb képminőség 22

23 Flexibilis endoszkópok kiválaszt lasztásának szempontjai: szonda hossza szonda átmérője fényforrás opciós lehetőségek DOF (mélységélesség) csúcs adapterek (DOV változtatására is) 23

24 Videóendoszk endoszkópok Jellemzők: A képtovábbítás nem fény segítségével történik, hanem elektronikus kábellel. A vizsgált objektumról visszaverődő fényt a CCD-chip alakítja át elektronikus jellé. A szonda hossza jelentős mértékben növelhető, az átmérője pedig csökkenthető. A kép monitoron megjeleníthető és videóeszközök segítségével rögzíthető. 24

25 A vizsgálat eredményeinek A hagyományos endoszkópokhoz csatlakoztatható: Fényképező adapter Kamera adapter dokumentáci ciója 25

26 Műszaki diagnosztikai alkalmazási területek Gépjármű-diagnosztika Hajtóművek vizsgálata Repülőgépek vizsgálata Turbinák, szivattyúk vizsgálata Hővezetékek, csövek, kazánok vizsgálata Építészeti vizsgálatok Stb. 26

27 Gépjármű-diagnosztika Vizsgálható: Motor (szelepek, dugattyú, hengerfal, szívócső stb.) Nyomatékváltó Kipufogórendszer Karosszéria Stb. 27

28 Hajtóművek vizsgálata Az endoszkóp bevezethető az olajbeöntő nyíláson a hajtóműbe (szétszerelés nélkül) Vizsgálható: Nyomatékváltók Bolygóművek Erőátviteli berendezések 28

29 Folyamatos első osztályú karbantartás A költségeket, a minőség, a biztonság rontása nélkül a lehető legkisebbre kell csökkenteni Vizsgálható: Hajtómű Szárny Üzemanyagtartály Géptörzs Stb. Repülőgépek pek vizsgálata 29

30 Turbinák, szivattyúk k vizsgálata Áramló közeg eróziós hatása miatti károsodás megfigyelése Vizsgálható: Lerakódások (vízkő stb.) Sérülések (leválások, repedések stb.) 30

31 Hővezetékek, csövek, kazánok vizsgálata a csövek, áramlástechnikai elemek állapotának ellenőrzése Vizsgálható: Korrózió Erózió Repedés Stb. 31

32 Építészeti vizsgálatok Épületek állapotának ellenőrzése, alkotóelemeinek meghatározása Vizsgálható: Régi és új épületek, építmények 32
